1 ZAŁĄCZNIK NR:.. WYTYCZNE PROJEKTOWE I WYKONAWCZE CZYNNOŚĆ NR: 74 WINDY TECHNOLOGIA WYKONANIA I WARUNKI ODBIORU - Urządzenia windowa musza być wykonane zgodnie ze specyfikacja techniczną; - Dostawa urządzeń na plac budowy, montaż, rozruch, próby i badania techniczne oraz odbiór przez odpowiedni UDT po stronie Wykonawcy. Dokonanie rejestracji i poniesienia opłat urzędowych związanych z rejestracją dźwigu w UDT po stronie Wykonwawcy;- Wystawienie i przekazanie obowiązującej deklaracji zgodności WE oraz dokumentacji technicznej. Przedmiot umowy zostanie wykonany zgodnie z obowiązującymi przepisami; - Odbioru urządzeń dźwigowych i ich sprawdzenia zgodnie z dokumentacja techniczna na placu budowy dokonuje wykonawca; - Po końcowym odbiorze przez UDT muszą być sprawdzone wszystkie elementy kabiny oraz drzwi wpływające na estetykę tj. czy nie ma mechanicznych uszkodzeń itp.; Wykonawca wykona we własnym zakresie w szybach dźwigowych instalację oświetleniową oraz gniazda wtykowe 220V z kołkiem uziemiającym zgodnie z wytycznymi projektowymi; - Wykonawca we własnym zakresie montuje podesty robocze oraz dźwigary montażowe do wykonania montażu urządzeń windowych min. 2 tygodnie przed montażem wind; - Wykonwaca we własnym zakresie dostarczy i zamontuje drabinki do podszybia zgodnie z założeniami i wytycznymi projektowymi; - Wykonawca we własnym zakresie wykona zabudowę przestrzeni pomiędzy drzwiami szybowymi wewnątrz szybu; - Wykonawca we własnym zakresie dostarczy i zamontuje moduł GSM do obsługi połączeń alarmowych z kabiny dźwigowej;- Wykonawca we własnym zakresie dostarczy i zamontuje moduł umożlwiający zjazd windy na pierwszą kondygnację oraz otwarcie drzwi po zaniku zasilania; - Wykonawca dostosuje urządzenia dźwigowe do przepisów p.poż a w szczególności po uruchomieniu alarmu pożarowego winda ma zjechać na pierwszą kondygnację, po zatrzymaniu drzwi muszą ulec otwarciu a przywołanie windy na innych kondygnacjach ma być uniemożliwione do momentu wyłączenia alarmu pożarowego; PRZYKŁADOWA SPECYFIKACJA TECHNICZNA: Specyfikacja techniczna Typ budynku Udźwig Budynek wielorodzinny 675 kg Prędkość 0.63 m/s Typ wciągarki Bezreduktorowa, regulowana częstotliwościowo Nominalna moc silnika 2.8 kw Typ sterowania Zbiorczość w dół KA Ilość startów na godzinę 90 Ilość przystanków 5

2 llość wejść do kabiny 1 Ilość dojść 5 Lokalizacja maszynowni Zasilanie Wysokość podnoszenia Głębokość podszybia Wysokość nadszybia Wymiary szybu Brak maszynowni (maszynownia w szybie) 400 V-50Hz 12 m 1100 mm 3400 mm Szerokość: 1630 mm, głębokość: 1800 mm Wymiary kabiny Szerokość: 1178 mm, głębokość: 1400 mm, wysokość: 2139 mm Rodzaj drzwi Kierunek otwarcia drzwi Napęd drzwi Wymiary drzwi Drzwi teleskopowe Prawy Regulowany z blokadą przeciążenia Szerokość: 900 mm, wysokość: 2000 mm PRZYKLADOWE PROTOKOŁY ODBIOROWE: P R O T O K Ó Ł z odbioru części budowlanej dźwigu typu bez maszynowni Dnia... niżej podpisany inspektor nadzoru inwestorskiego... (wymienić tytuł, imię i nazwisko) legitymujący się uprawnieniami budowlanymi nr... dokonał odbioru technicznego części budowlanej dźwigu... (podać rodzaj dźwigu) nr fabr.... zainstalowanego w (podać dokładny adres) przy udziale kierownictwa budowy (wymienić imię, nazwisko, tytuł, funkcję) W wyniku przeprowadzonych oględzin na miejscu oraz zbadaniu zgodności wykonanego szybu z warunkami zawartymi w projekcie budowlanym cecha... w dniu... przez......

3 stwierdza się co następuje: (podać wykonawcę projektu) 1. Szyb został wykonany zgodnie z projektem i Rozporządzeniem Ministra Infrastruktury z dnia r. (Dz.U. nr 75/02 poz. 690) w sprawie warunków technicznych, jakim powinny odpowiadać budynki, wymaganiami prawa budowlanego oraz obowiązujących norm. 2. Szyb ma ściany i strop odporności ogniowej klasy Wytrzymałości dna szybu, ścian i stropu zapewnia przeniesienie obciążeń podanych na rysunku szybu cecha 4. Szyb został wykonany zgodnie z zatwierdzonym projektem izolacji akustycznej. 5. Powierzchnie ścian szybu są bez ukosów, pionowe i prostopadłe do siebie. Odchylenie od pionu tylko na zewnątrz szybu, dla ścian z drzwiami przystankowymi wynosi... mm, dla pozostałych ścian... mm, co spełnia wymogi dla przedmiotowego dźwigu. Szyb ma: nadszybie o wysokości... mm, podszybie o głębokości 6. Wentylacja szybu... mm. 7. Inne stwierdzenia i uwagi KIEROWNIK BUDOWY INSPEKTOR NADZORU (podpis i pieczęć imienna) (podpis i pieczęć imienna)..., dnia... = PROTOKÓŁ ODBIORU WARUNKÓW PRZEDMONTAŻOWYCH DLA DŹWIGÓW spisany w dniu... przez komisję w składzie: Strona przekazująca - ZAMAWIAJĄCY: Strona przyjmująca - WYKONAWCA Komisja sprawdziła miejsce montażu w obiekcie:... wykonanie następujących prac przedmontażowych zgodnie z umową S-.../... nr fabryczny dźwigu:... 1.Wykonanie szybu zgodnie z dokumentacją WYKONAWCY Protokół z odbioru części budowlanej dźwigu. Protokół ten został przekazany Wykonawcy w dwóch egzemplarzach. 2.Wykonanie operatu geodezyjnego szybu.

4 3.Dokonano sprawdzenia pozostałych warunków przedmontażowych wg następującego schematu: V w porządku, o natychmiast usunąć, x wykonać do*:..., - nie występuje SZYB Oznaczone przy szybie poziomy 1m od gotowej podłogi na każdym piętrze Głębokość podszybia od gotowej podłogi, Słupki w podszybiu /gabaryty, wymiary miejsca posadowienia/ Woda w podszybiu Zabezpieczenie podszybia przed olejem (dźwig hydrauliczny) Pomiary szybu sprawdzić z wytycznymi budowlanymi Nisze na progi drzwi szybowych Wymiary otworów drzwiowych UWAGI: Oświetlenie szybu z gniazdkiem w podszybiu (czy zgodne z wytycznymi f. Schindler) Drabinka do podszybia (jeżeli po stronie Klienta) Bednarka wyrównania potencjałów w podszybiu W szybie wspólnym dla dwóch lub więcej dźwigów przegrody zgodne z EN 81.1 Ściany szybu czy są gładkie i nie pylące Pomosty robocze -(czy zgodne z wytycznymi f. Schindler) oraz kopia protokołu odbioru pomostów roboczych i barier ochronnych otworów drzwiowych Wymiary i położenie otworu wentylacyjnego szybu (czy zgodne z wytycznymi f. Schindler) Otwory na kasety wezwań i piętrowskazywacze w ścianie (czy zgodne z wytycznymi f. Schindler) Nisze na belki kół linowych i zawieszenia lin w nadszybiu z gładką poziomą powierzchnią (czy zgodne z wytycznymi f. Schindler) Belki lub haki montażowe (czy zgodne z wytycznymi f. Schindler), oznaczenia Korytka montażowe wsporników prowadnic rozmieszczenie (czy zgodne z wytycznymi f. Schindler) i czy są oczyszczone Korytka montażowe drzwi rozmieszczenie (czy zgodne z wytycznymi f. Schindler) i czy są oczyszczone Wysokość nadszybia (pomiędzy poziomem gotowej podłogi najwyższego przystanku, a stropem szybu) Całkowita wysokość podnoszenia Hp (czy zgodna z projektem) Droga transportowa dla prowadnic lub siłownika (przedmioty o długości około 5m) MASZYNOWNIA Wymiary maszynowni i położenie względem szybu (czy zgodne z projektem) Właściwy otwór i na właściwym piętrze do zainstalowania szafy sterowej (czy zgodne z naszymi wytycznymi) dla dźwigów Schindler Drzwi metalowe lub obite blachą z zamknięciem zgodnym z EN 81.1 Ściany i sufit pomalowane Oświetlenie maszynowni lub przestrzeni przed szafą sterową 200 lx. Haki montażowe lub belki montażowe zabezpieczone przed spadnięciem przewróceniem się (czy zgodne z wytycznymi f. Schindler), oznaczenia Kanały instalacyjne w podłodze (czy zgodne z wytycznymi f. Schindler) Wylewka podłogi nie pyląca i słupki (czy zgodne z wytycznymi f. Schindler) i

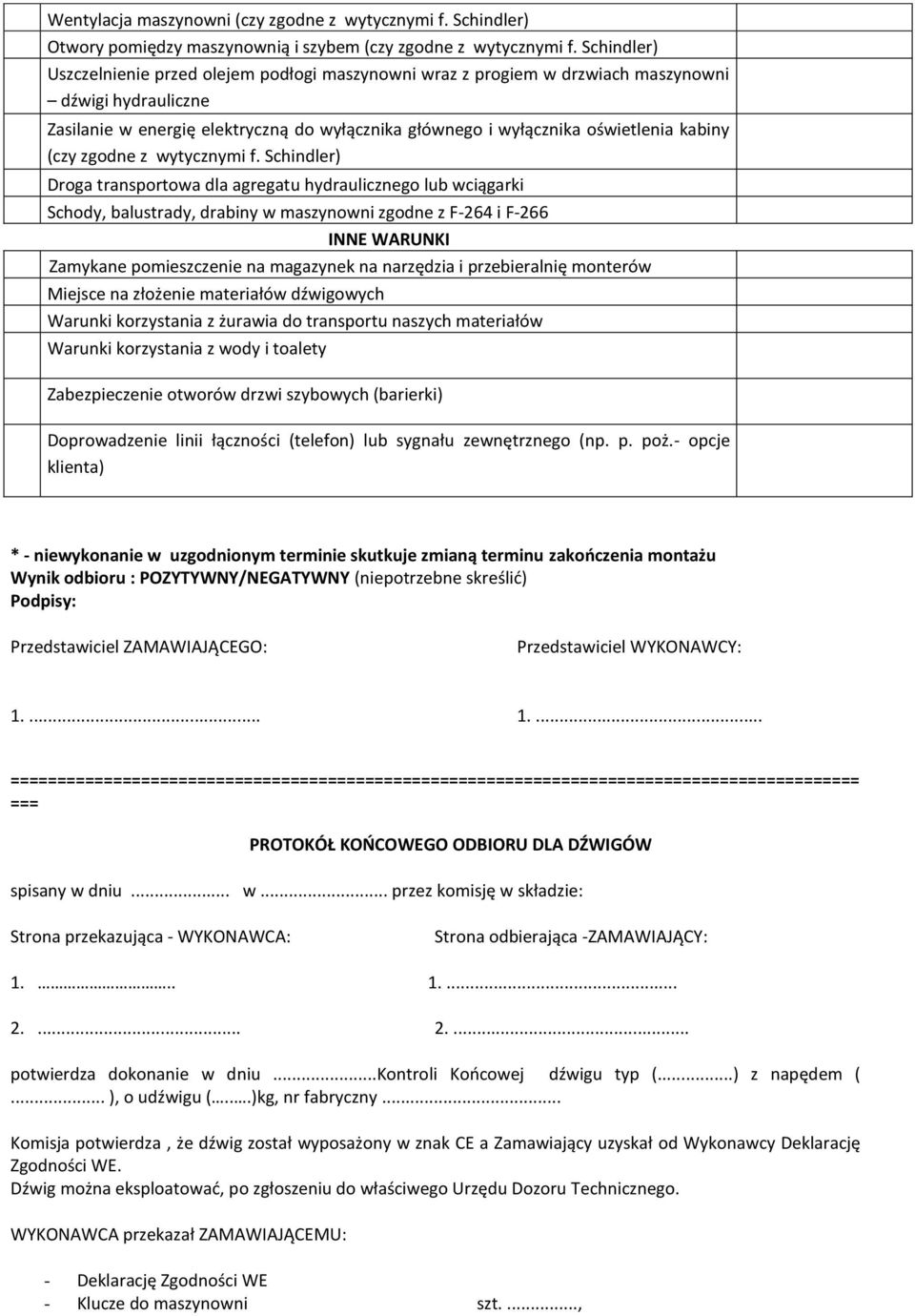

5 Wentylacja maszynowni (czy zgodne z wytycznymi f. Schindler) Otwory pomiędzy maszynownią i szybem (czy zgodne z wytycznymi f. Schindler) Uszczelnienie przed olejem podłogi maszynowni wraz z progiem w drzwiach maszynowni dźwigi hydrauliczne Zasilanie w energię elektryczną do wyłącznika głównego i wyłącznika oświetlenia kabiny (czy zgodne z wytycznymi f. Schindler) Droga transportowa dla agregatu hydraulicznego lub wciągarki Schody, balustrady, drabiny w maszynowni zgodne z F-264 i F-266 INNE WARUNKI Zamykane pomieszczenie na magazynek na narzędzia i przebieralnię monterów Miejsce na złożenie materiałów dźwigowych Warunki korzystania z żurawia do transportu naszych materiałów Warunki korzystania z wody i toalety Zabezpieczenie otworów drzwi szybowych (barierki) Doprowadzenie linii łączności (telefon) lub sygnału zewnętrznego (np. p. poż.- opcje klienta) * - niewykonanie w uzgodnionym terminie skutkuje zmianą terminu zakończenia montażu Wynik odbioru : POZYTYWNY/NEGATYWNY (niepotrzebne skreślić) Podpisy: Przedstawiciel ZAMAWIAJĄCEGO: Przedstawiciel WYKONAWCY: PROTOKÓŁ KOŃCOWEGO ODBIORU DLA DŹWIGÓW spisany w dniu... w... przez komisję w składzie: Strona przekazująca - WYKONAWCA: Strona odbierająca -ZAMAWIAJĄCY: potwierdza dokonanie w dniu...kontroli Końcowej dźwigu typ (...) z napędem (... ), o udźwigu (...)kg, nr fabryczny... Komisja potwierdza, że dźwig został wyposażony w znak CE a Zamawiający uzyskał od Wykonawcy Deklarację Zgodności WE. Dźwig można eksploatować, po zgłoszeniu do właściwego Urzędu Dozoru Technicznego. WYKONAWCA przekazał ZAMAWIAJĄCEMU: - Deklarację Zgodności WE - Klucze do maszynowni szt....,

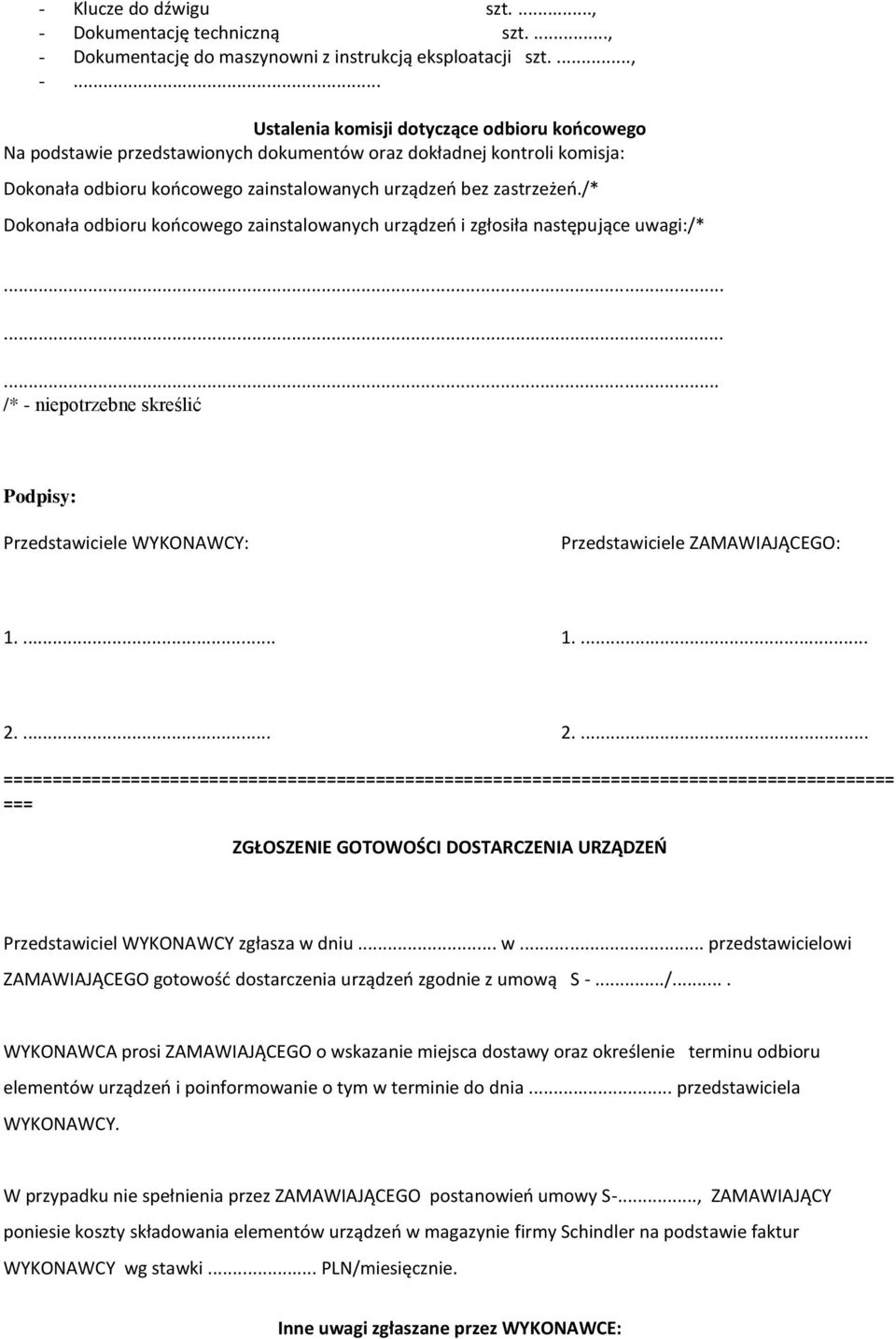

6 - Klucze do dźwigu szt...., - Dokumentację techniczną szt...., - Dokumentację do maszynowni z instrukcją eksploatacji szt...., -... Ustalenia komisji dotyczące odbioru końcowego Na podstawie przedstawionych dokumentów oraz dokładnej kontroli komisja: Dokonała odbioru końcowego zainstalowanych urządzeń bez zastrzeżeń./* Dokonała odbioru końcowego zainstalowanych urządzeń i zgłosiła następujące uwagi:/* /* - niepotrzebne skreślić Podpisy: Przedstawiciele WYKONAWCY: Przedstawiciele ZAMAWIAJĄCEGO: ZGŁOSZENIE GOTOWOŚCI DOSTARCZENIA URZĄDZEŃ Przedstawiciel WYKONAWCY zgłasza w dniu... w... przedstawicielowi ZAMAWIAJĄCEGO gotowość dostarczenia urządzeń zgodnie z umową S -.../.... WYKONAWCA prosi ZAMAWIAJĄCEGO o wskazanie miejsca dostawy oraz określenie terminu odbioru elementów urządzeń i poinformowanie o tym w terminie do dnia... przedstawiciela WYKONAWCY. W przypadku nie spełnienia przez ZAMAWIAJĄCEGO postanowień umowy S-..., ZAMAWIAJĄCY poniesie koszty składowania elementów urządzeń w magazynie firmy Schindler na podstawie faktur WYKONAWCY wg stawki... PLN/miesięcznie. Inne uwagi zgłaszane przez WYKONAWCE:

7 Podpisy: Przedstawiciele WYKONAWCY: Przedstawiciele ZAMAWIAJĄCEGO: PROTOKÓŁ WPROWADZENIA NA BUDOWĘ MONTAŻ W dniu... na obiekcie przy ul.... w... rozpoczęto montaż dźwigu / schodów / chodników typu... o nr fabrycznym: Zamawiający przekazuje Wykonawcy: 1. Szyb wykonany zgodnie z założeniami firmy Schindler Polska. 2. Maszynownia wykonana zgodnie z założeniami firmy Schindler Polska. 3. Zamykane pomieszczenie magazynowe do składowania materiałów dźwigowych. 4. Pomieszczenie socjalne dla monterów. 5. Dostęp do mediów UWAGI:

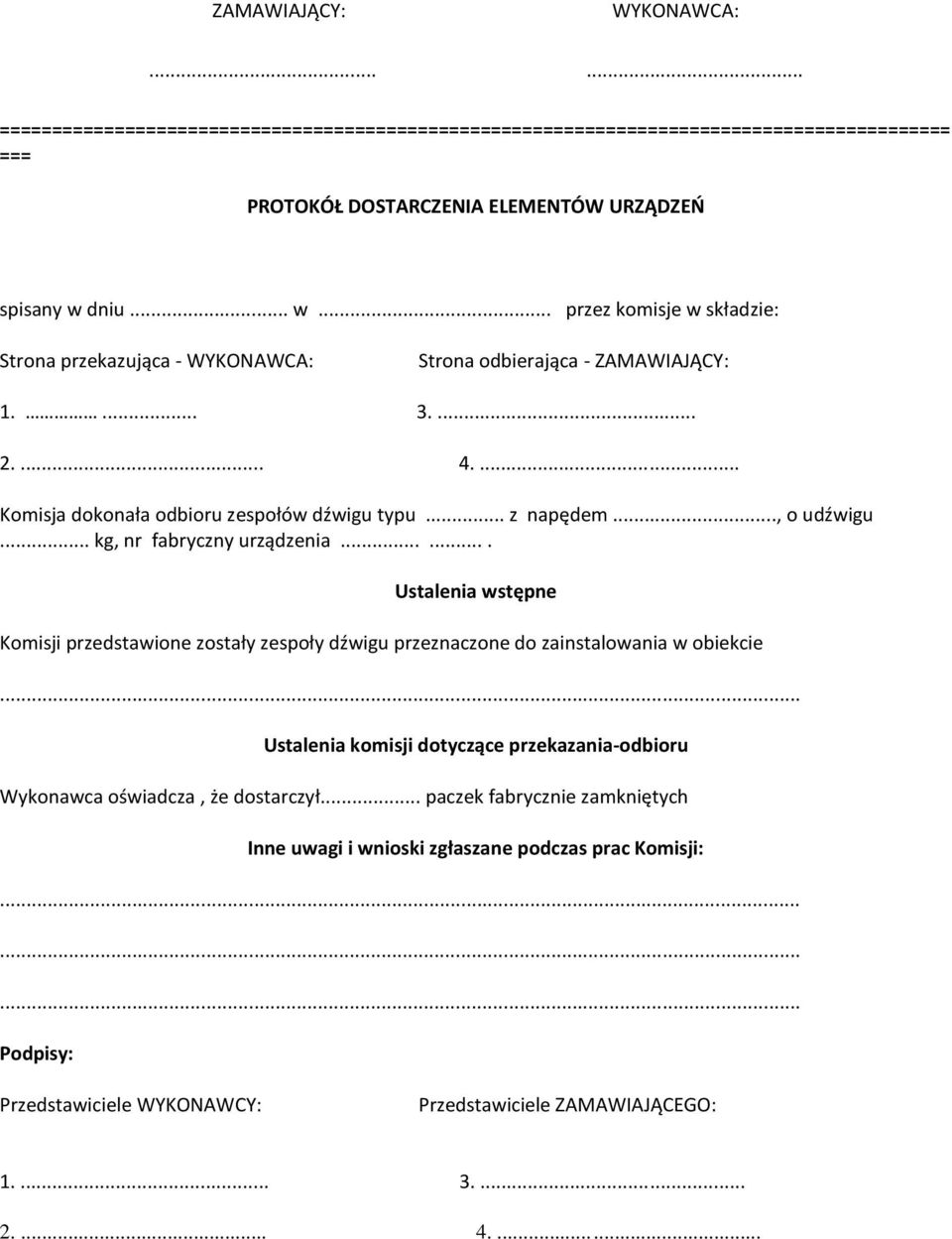

8 ZAMAWIAJĄCY: WYKONAWCA: PROTOKÓŁ DOSTARCZENIA ELEMENTÓW URZĄDZEŃ spisany w dniu... w... przez komisje w składzie: Strona przekazująca - WYKONAWCA: Strona odbierająca - ZAMAWIAJĄCY: Komisja dokonała odbioru zespołów dźwigu typu... z napędem..., o udźwigu... kg, nr fabryczny urządzenia Ustalenia wstępne Komisji przedstawione zostały zespoły dźwigu przeznaczone do zainstalowania w obiekcie Ustalenia komisji dotyczące przekazania-odbioru Wykonawca oświadcza, że dostarczył... paczek fabrycznie zamkniętych Inne uwagi i wnioski zgłaszane podczas prac Komisji: Podpisy: Przedstawiciele WYKONAWCY: Przedstawiciele ZAMAWIAJĄCEGO:
