Udźwig Liczba osób Wysokość podnoszenia 450 kg 6 30 m 480 kg 6 630 kg 8 Prędkość 0,63 m/s 1,0 m/s Ilość przystanków 7 10 Liczba dojść Jedno lub dwa Szerokość drzwi 800, 900 Wysokość drzwi 2000, 2100

3 Udźwig Liczba osób Wysokość podnoszenia 450 kg 6 30 m 480 kg kg 8 Prędkość 0,63 m/s 1,0 m/s Ilość przystanków 7 10 Liczba dojść Jedno lub dwa Szerokość drzwi 800, 900 Wysokość drzwi 2000, 2100 Wysokość kabiny 2100 Wciągarka Silnik bezreduktorowy Falownik Przemiennik częstotliwości z zamkniętą pętlą regulacji Wystrój Cztery wersje kolorystyczne lub dwa rodzaje stali nierdzewnej Sprawdź różne możliwości zestawień na str. 12 3

4 4

5 5

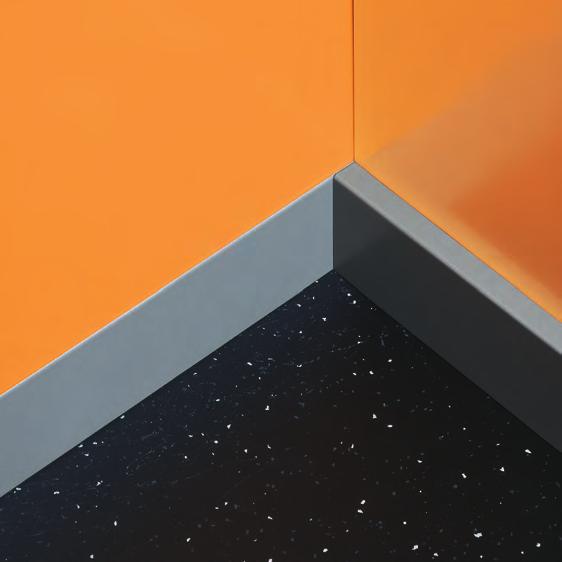

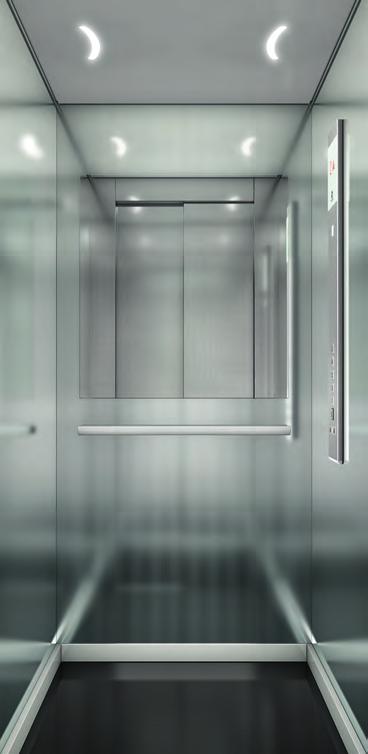

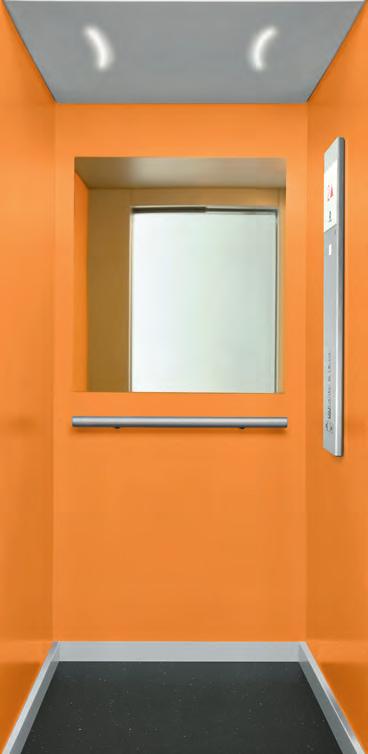

6 Ściany jedno/ dwukolorowe Sufit Podłoga Cokoły Drzwi i front kabiny Laminat Capri Lemon Stal nierdzewna szczotkowana Lucerne Sufit Painted Riga Grey Podłoga Nakrapiana guma, czarna Malowane Riga Grey Laminat Bologna Orange Stal nierdzewna Linen" Lausanne Cokoły Anodowane aluminum Podłoga Sztuczny granit, czarny Stal nierdzewna szczotkowana Lucerne Laminat Cadiz Blue Stal nierdzewna "Linen" Lausanne Laminat Athens Grey 6

7 7

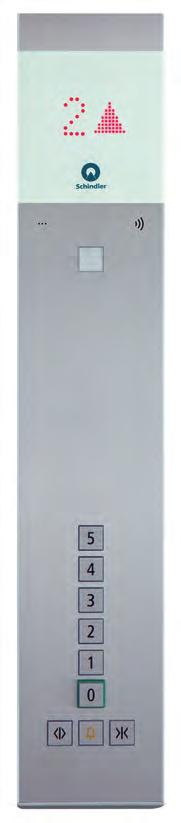

8 Zgodność z normą EN Wydajność Udźwig GQ=450 kg Udźwig GQ=480 kg Udźwig GQ=630 kg Prędkość VKN 0,63 m/s Prędkość VKN 1.0 m/s Liczba przystanków (przy VKN 0,63) 7 Liczba przystanków (przy VKN 1.0) 10 Maks. wysokość podnoszenia HQ (m) 30 Kabina z jednym wejściem/wyjściem (bez przelotu) Kabina z dwoma wejściami/wyjściami (przelotowa) Drzwi automatyczne teleskopowe (T2) Wysokość kabiny 2100 Wysokość drzwi 2000 Wysokość drzwi 2100 Szerokość drzwi 800 Szerokość drzwi 900 Wystrój Linia wystroju: Santa Cruz (4 kolory laminatów) Linia wystroju: Piccadilly (2 rodzaje stali nierdzewnej) Sufit z oświetleniem: Bracket (poliwęglan) Cokoły aluminiowe typu Straigth Podłoga gumowa antypoślizgowa Podłoga sztuczny granit Podłoga przygotowana pod lokalny wystrój 13 Lustro na połowę wysokości kabiny Panel adresowy dla COP Poręcz prosta Poręcz zaokrąglona (tylko z EN 81-70) Drzwi kabinowe malowane kolor Riga Grey Drzwi kabinowe stal nierdzewna Lucerne Brushed Drzwi kabinowe stal nierdzewna Lausanne Linen Drzwi szybowe malowane w podkładzie (RAL 7032) Drzwi szybowe stal nierdzewna Lucerne Brushed Drzwi szybowe stal nierdzewna Lausanne Linen Funkcjonalność Funkcje sterowania: Sterowanie przestawne (PI) Zbiorczość w dół (KA) Praca w grupie do 2 dźwigów Kontrola dostępu za pomocą kluczyka Kaseta dyspozycji (COP) COP z przyciskami mechanicznymi dedykowanymi do ilości pięter ( 3 do 10) Oznaczenie Braille a na COP Przycisk otwierania i zamykania drzwi oraz alarmu Wskaźnik położenia kabiny w COP Wskaźnik kierunku jazdy Informacja głosowa w kabinie Przełączniki kluczykowe pod COP Oświetlenie awaryjne kabiny Kaseta wezwań (LOP) i wskaźniki piętrowe (LIP) LIP/LOP montowane w ościeżnicy drzwi Wizualne potwierdzenie wezwania Dźwiękowe potwierdzenie wezwania (EN81-70) LIP dodatkowy wskaźnik kierunku jazdy kabiny (strzałki) LIP dodatkowy wskaźnik położenia kabiny (cyfra) Przełączniki kluczykowe Bezpieczeństwo Zabezpieczenie drzwi kurtyną świetlną Telealarm system dwustronnej komunikacji z pogotowiem dźwigowym Schindler Telemonitoring system zdalnego monitoringu pracy dźwigu Czujnik przeciążenia kabiny Bezprzewodowy system łączności moduł GSM Automatyczne poziomowanie kabiny Automatyczny powrót na przystanek podstawowy Automatyczna ewakuacja do najbliższego przystanku Sterowanie pożarowe zgodne z EN Alarm dźwiękowy w kabinie lub szybie Green Mobility Regeneracyjny napęd PF1 Tryb Stand By Energooszczędne oświetlenie LED Wciągarka bezreduktorowa pozbawiona smarów Przewody i kable bezhalogenowe 8

9 9

10 10

11 11

12 All elevators placed on the market as of 1st September 2017 must comply with EN 81-20*. Please contact us for any further questions. Kabina Drzwi Szyb GQ kg Liczba osób VKN m/s HQ m ZE Liczba dojść BK TK HK Type , , T / BT HT BS , , T / , , T / , , T / , , T / , , T / TS (1) TS (2) HSG HSK GQ VKN HQ ZE HE Udźwig Prędkość Wysokość podnoszenia Przystanki Odległość pomiędzy przystankami BK TK HK Szerokość kabiny Głębokość kabiny Wysokość kabiny T2 BT HT Dzrwi teleskopowe, dwupanelowe Szerokość drzwi Wysokość drzwi BS TS (1) TS (2) Szerokość szybu Głębokość szybu przy jednym dojściu Głębokość szybu przy dwóch dojściach HSG Głębokość podszybia HSK (1) Wysokość nadszybia dla opcji chwytaczy na przeciwwadze HSK min

13 2 13

14 14

15 15
