1 ROZDZIAŁ 8 Strona 1

2 SPIS TREŚCI D... 3 DA 01 Dźwig osobowy... 5 DA 03 Dźwig osobowy... 6 Strona 2

3 D UWAGA: Wszystkie podane marki i firmy referencyjne oznaczają standard technologii wykonania. Ewentualne zamienne systemy należy skonsultować z Projektantem i Inwestorem a koszty zmian w dokumentacji projektowej ponosi Wykonawca. 1 Uwagi wstępne Na potrzeby niniejszego opisu przyjęto zastosowanie dźwigów produkcji SCHINDLER. 2 Opis ogólny Budynki w projektowanym zespole będą obsługiwane przez dźwigi osobowe z napędem elektrycznym. W projekcie przewiduje się zainstalowanie w budynkach dźwigów niewymagających wydzielonego pomieszczenia maszynowni. Napędy dźwigów wraz ze sterownikami znajdują się w przestrzeni nadszybia. Panele kontrolne dźwigów znajdują się w portalu dźwigowym na poziomie ostatniego przystanku. Poszczególne dźwigi łączą wszystkie kondygnacje w budynkach. Wszystkie otwory szybu na kasety sterujące oraz belki montażowe, a także standardy wykończenia szybu oraz tolerancje wykonania należy przyjąć zgodnie z założeniami dostawcy dźwigu. Dodatkowym elementem koniecznym do uwzględnienia przy wycenie dźwigu jest zabudowanie przestrzeni nad portalem dźwigu. Konstrukcja zabudowy stalowa, obudowana blachą analogiczną dla blachy, z której wykonane są drzwi przystankowe. Wymiarowanie szybu, drzwi i maszynowni przyjęto dla wskazanej marki referencyjnej. Zamiar zmiany marki referencyjnej musi być sygnalizowany natychmiast (w ofercie przetargowej) pociąga za sobą zmiany we wszystkich rysunkach. Przy wycenie należy uwzględnić montaż dźwigu wraz ze wszystkimi potrzebnymi do prawidłowego działania w trakcie eksploatacji urządzeniami i wymogami. Wykończenie i wyposażenie kabin standard oferowany przez producenta: Kabina wykończona elementami ze stali nierdzewnej szczotkowanej i lustrem. Okładziny ścienne ze stali nierdzewnej szczotkowanej, posadzka wykończona materiałem identycznym z zastosowanym w holach windowych na parterze. Sufit rastrowy z zamontowanym oświetleniem kabiny. Poręcze, tablice przyciskowe, kasety wezwań, piętrowskazywacz/wskaźnik kierunku jazdy wykonane ze stali nierdzewnej. Okładzina portalu na wszystkich przystankach wykonana ze stali nierdzewnej szczotkowanej. We wszystkich dźwigach należy przewidzieć instalację awaryjną sygnał o awarii dźwigu do pomieszczenia ochrony Strona 3

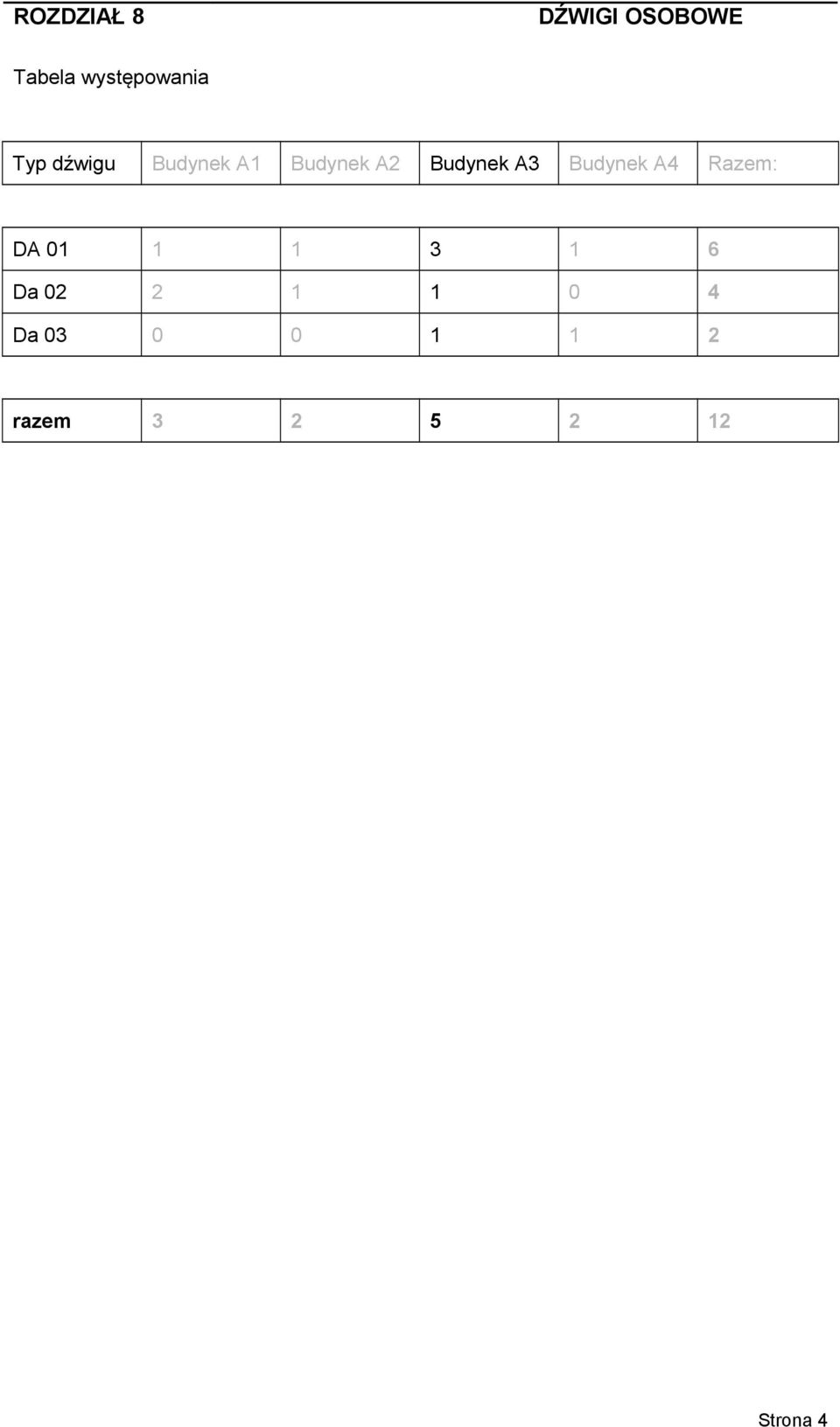

4 Tabela występowania Typ dźwigu Budynek A1 Budynek A2 Budynek A3 Budynek A4 Razem: DA Da Da razem Strona 4

5 DA 01 Dźwig osobowy 1 Występowanie Według tabeli występowania 2 Parametry techniczne Udźwig nominalny: Liczba osób: 13 Prędkość: Wysokość podnoszenia: Liczba przystanków: 7 Wejścia do kabiny: 1 Wysokość kabiny: Szerokość kabiny: Głębokość kabiny: Sterowanie: Wciągarka: 1000 kg 1 m/s m MCS 220 TCBC Bezreduktorowa z synchronicznym silnikiem ze stałymi magnesami Podszybie: Nadszybie: Maszynownia: Drzwi: 3400 mm w przestrzeni nadszybia (w obrysie szybu) teleskopowe, rozsuwane jednostronnie, wykonane ze stali nierdzewnej. Na parterze (Kond. 1) drzwi o odporności EI 30. Szerokość drzwi: 900x2000 mm 3 Marki referencyjne Dźwig SCHINDLER Strona 5

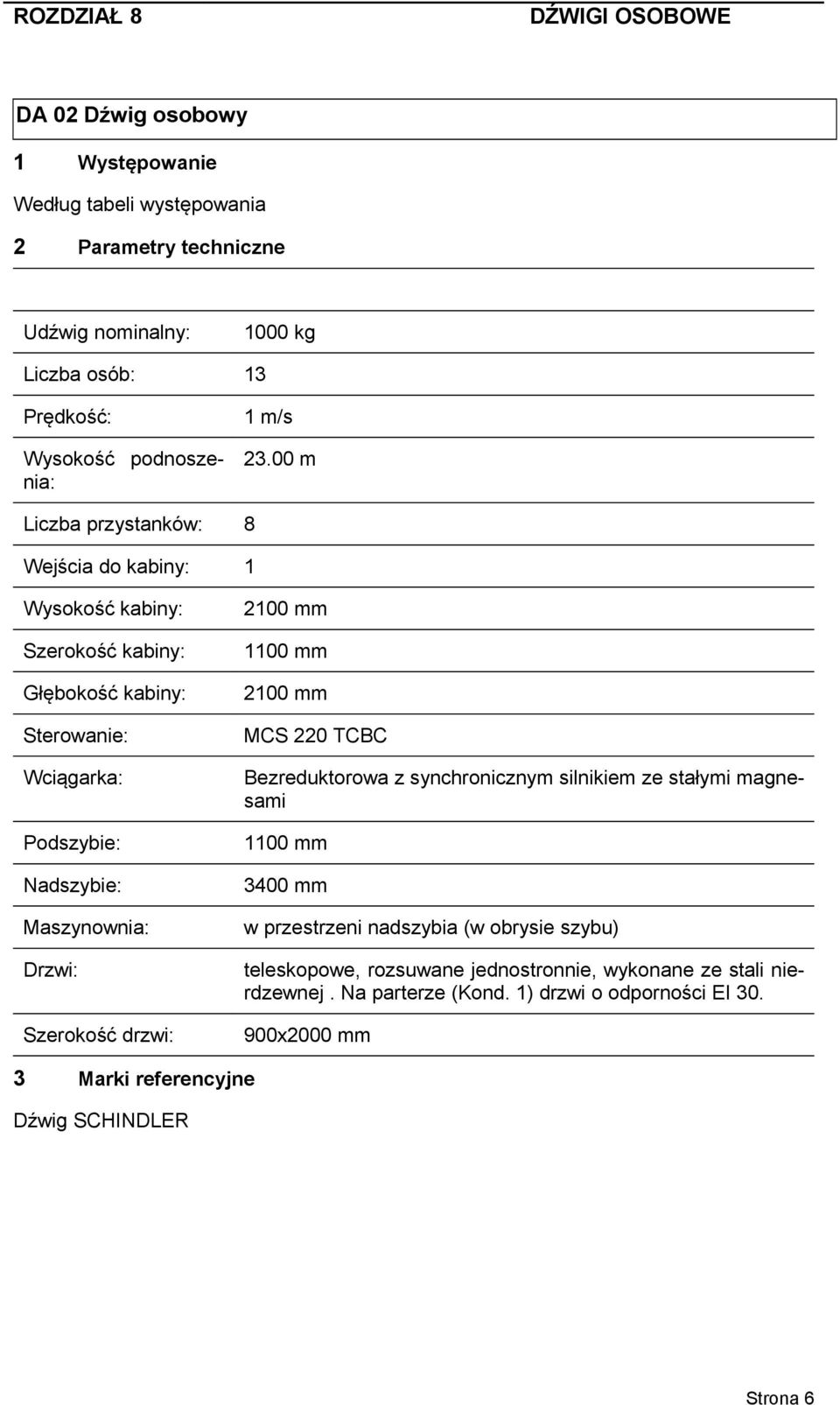

6 DA 02 Dźwig osobowy 1 Występowanie Według tabeli występowania 2 Parametry techniczne Udźwig nominalny: 1000 kg Liczba osób: 13 Prędkość: Wysokość podnoszenia: 1 m/s m Liczba przystanków: 8 Wejścia do kabiny: 1 Wysokość kabiny: Szerokość kabiny: Głębokość kabiny: Sterowanie: Wciągarka: Podszybie: Nadszybie: Maszynownia: Drzwi: Szerokość drzwi: MCS 220 TCBC Bezreduktorowa z synchronicznym silnikiem ze stałymi magnesami 3400 mm w przestrzeni nadszybia (w obrysie szybu) teleskopowe, rozsuwane jednostronnie, wykonane ze stali nierdzewnej. Na parterze (Kond. 1) drzwi o odporności EI x2000 mm 3 Marki referencyjne Dźwig SCHINDLER Strona 6

7 DA 03 Dźwig osobowy 1 Występowanie Według tabeli występowania 2 Parametry techniczne Udźwig nominalny: Liczba osób: 13 Prędkość: Wysokość podnoszenia: Liczba przystanków: 9 Wejścia do kabiny: 1 Wysokość kabiny: Szerokość kabiny: Głębokość kabiny: Sterowanie: Wciągarka: 1000 kg 1 m/s m MCS 220 TCBC Bezreduktorowa z synchronicznym silnikiem ze stałymi magnesami Podszybie: Nadszybie: Maszynownia: Drzwi: 3400 mm w przestrzeni nadszybia (w obrysie szybu) teleskopowe, rozsuwane jednostronnie, wykonane ze stali nierdzewnej. Na parterze (Kond. 1) drzwi o odporności EI 30. Szerokość drzwi: 900x2000 mm 3 Marki referencyjne Dźwig SCHINDLER Strona 7
