1 Sterowanie dla monitoringu

2 Po pierwsze bezpieczeństwo, po drugie prostota! Drodzy klienci, oddajemy do Waszego uŝytku nowe narzędzie, które moŝe wpłynąć na poprawę bezpieczeństwa Waszego i Waszych urządzeń Sterownik. Przygotowując załoŝenia do jego powstania, postawiliśmy na prostotę konfiguracji i dopasowanie do szczególnych zadań sterowania w systemach monitoringu. W pierwszym rzędzie, szczególność ta polega na szybkim zgłaszaniu zadeklarowanych w sterowniku sytuacji alarmowych. W zaleŝności od zapotrzebowania klienta, alarm jest zgłaszany przez sieć Ethernet w postaci komunikatów przesyłanych do centrum nadzoru, SMSów lub i. Istnieje równieŝ moŝliwość podłączenia dialerów telefonicznych lub urządzeń sygnalizacyjnych dowolnego rodzaju. Mimo niewielkich rozmiarów, sterownik wyposaŝony został w dwa procesory, co pozwala na jednoczesną, nieprzerwaną komunikację przez sieć Ethernet i nadzorowanie magistrali z czujnikami pomiarowymi. Do komunikacji sterownika z urządzeniami, zaprojektowane zostały dwa złącza RJ45 z obsługą po magistrali 1-Wire. Zalety magistrali 1-Wire i zastosowanie złączy RJ45 pozwalają na łatwe budowanie sieci z róŝnego rodzaju czujnikami, bez konieczności podłączania dodatkowych zasilaczy, lub ustawiania adresów. W rezultacie cała instalacja czujników sprowadza się do włączenia wtyczek w gniazda i zamocowania czujników. Na poniŝszym przykładzie prezentujemy Państwu prosty układ sygnalizujący zagroŝenie zalania i przegrzania urządzeń. W wielu przypadkach, juŝ tak prosty zestaw urządzeń moŝe pozwolić na uniknięcie bardzo kosztownych awarii. Centralnym urządzeniem jest sterownik, który sygnalizuje zarówno wystąpienie sytuacji alarmowej jak i powrót bezpiecznych warunków pracy. Nie bez znaczenia jest tutaj stała moŝliwość rozbudowy systemu zarówno o nowe urządzenia pomiarowe jak i łatwość podpięcia urządzeń do systemu nadzoru. Dedykowanym systemem nadzoru jest oprogramowanie ZPAS Control Oversee firmy ZPAS-NET, ale moŝe ono współpracować równieŝ z oprogramowaniem innych producentów.

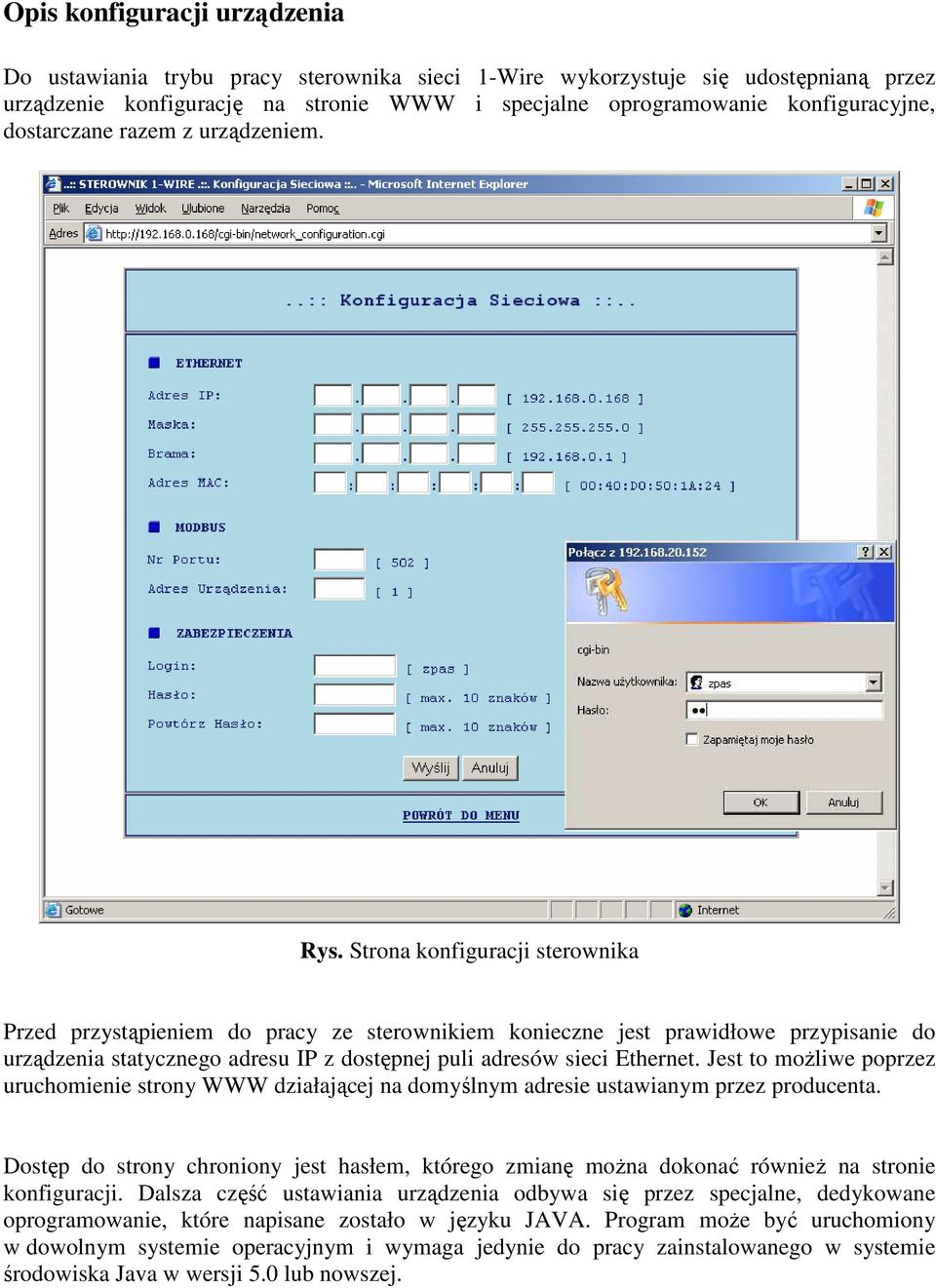

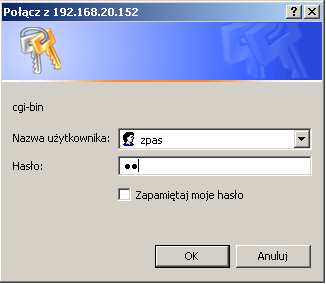

3 Opis konfiguracji urządzenia Do ustawiania trybu pracy sterownika sieci 1-Wire wykorzystuje się udostępnianą przez urządzenie konfigurację na stronie WWW i specjalne oprogramowanie konfiguracyjne, dostarczane razem z urządzeniem. Rys. Strona konfiguracji sterownika Przed przystąpieniem do pracy ze sterownikiem konieczne jest prawidłowe przypisanie do urządzenia statycznego adresu IP z dostępnej puli adresów sieci Ethernet. Jest to moŝliwe poprzez uruchomienie strony WWW działającej na domyślnym adresie ustawianym przez producenta. Dostęp do strony chroniony jest hasłem, którego zmianę moŝna dokonać równieŝ na stronie konfiguracji. Dalsza część ustawiania urządzenia odbywa się przez specjalne, dedykowane oprogramowanie, które napisane zostało w języku JAVA. Program moŝe być uruchomiony w dowolnym systemie operacyjnym i wymaga jedynie do pracy zainstalowanego w systemie środowiska Java w wersji 5.0 lub nowszej.

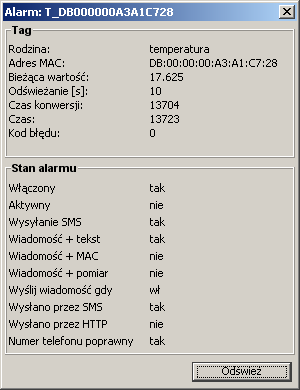

4 Aplikacja prosty i intuicyjny interfejs, dzięki któremu uŝytkownik ma szybki dostęp do wszystkich parametrów konfiguracyjnych sterownika, łącznie z podglądem stanu czujników aktualnie znajdujących się na magistrali 1-Wire. UŜytkownik ma do dyspozycji szereg opcji, dzięki którym moŝe takie operacje, jak: dodawanie wielu alarmów dla dowolnego czujnika usuwanie wybranego (lub wszystkich) alarmu z pamięci sterownika podgląd aktualnego stanu alarmu moŝliwość modyfikacji ustawień ręczne sterowanie przełącznikami 1-Wire Aplikacja udostępnia równieŝ podgląd komunikatów wysyłanych przez sterownik w momencie wystąpienia sytuacji alarmowych. Dzięki temu moŝliwe jest zdalne diagnozowanie pracy urządzeń. Rys. Aktualne pomiary

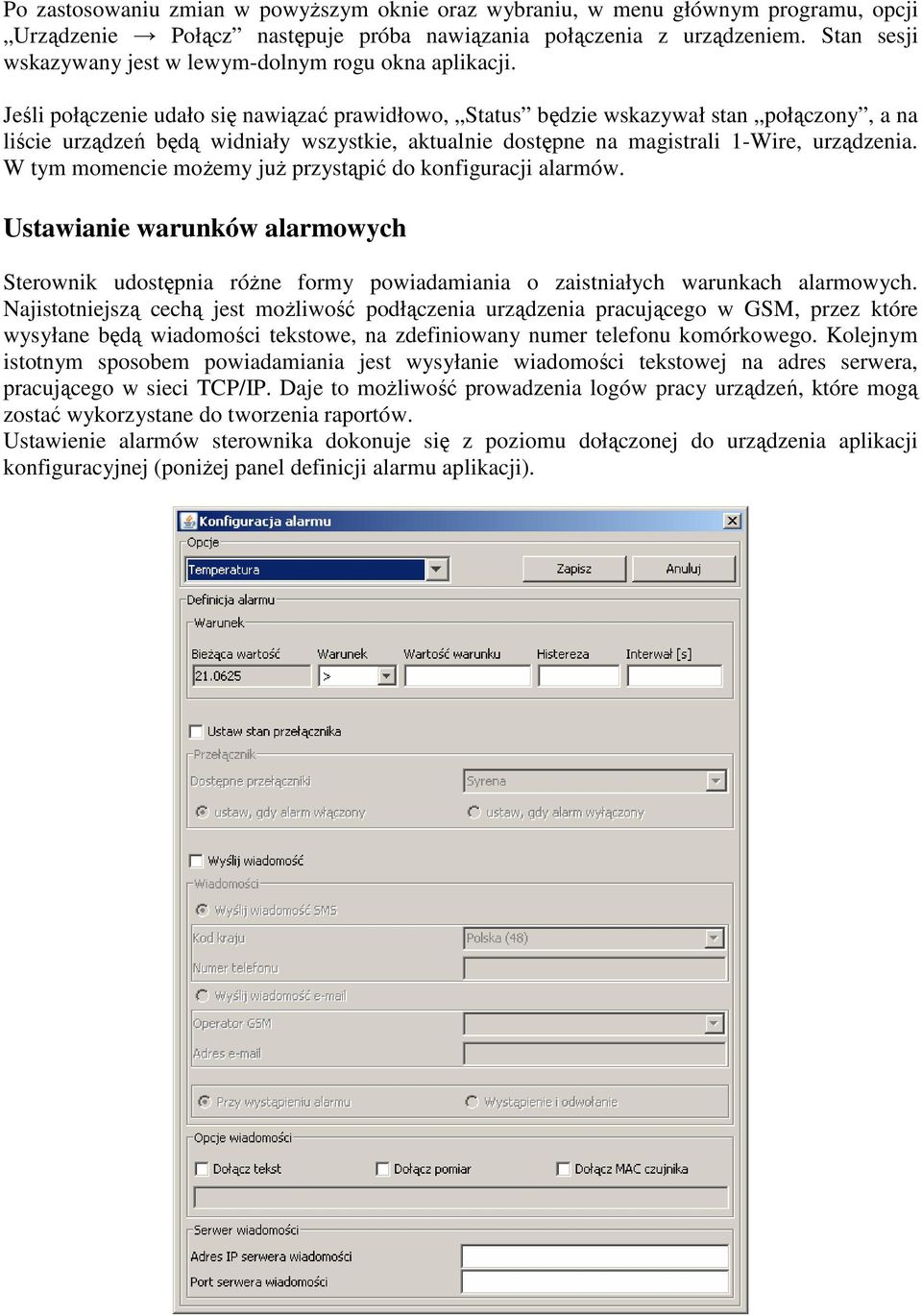

5 Po zastosowaniu zmian w powyŝszym oknie oraz wybraniu, w menu głównym programu, opcji Urządzenie Połącz następuje próba nawiązania połączenia z urządzeniem. Stan sesji wskazywany jest w lewym-dolnym rogu okna aplikacji. Jeśli połączenie udało się nawiązać prawidłowo, Status będzie wskazywał stan połączony, a na liście urządzeń będą widniały wszystkie, aktualnie dostępne na magistrali 1-Wire, urządzenia. W tym momencie moŝemy juŝ przystąpić do konfiguracji alarmów. Ustawianie warunków alarmowych Sterownik udostępnia róŝne formy powiadamiania o zaistniałych warunkach alarmowych. Najistotniejszą cechą jest moŝliwość podłączenia urządzenia pracującego w GSM, przez które wysyłane będą wiadomości tekstowe, na zdefiniowany numer telefonu komórkowego. Kolejnym istotnym sposobem powiadamiania jest wysyłanie wiadomości tekstowej na adres serwera, pracującego w sieci TCP/IP. Daje to moŝliwość prowadzenia logów pracy urządzeń, które mogą zostać wykorzystane do tworzenia raportów. Ustawienie alarmów sterownika dokonuje się z poziomu dołączonej do urządzenia aplikacji konfiguracyjnej (poniŝej panel definicji alarmu aplikacji).

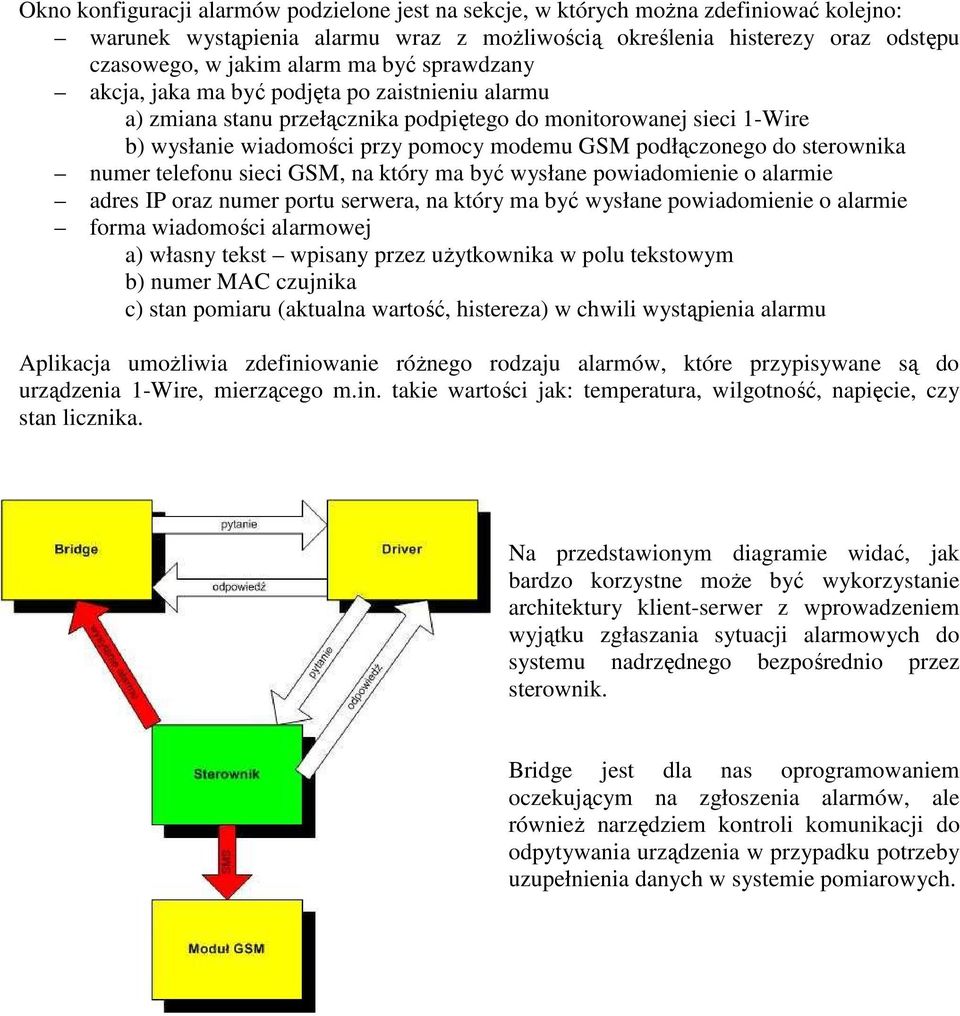

6 Okno konfiguracji alarmów podzielone jest na sekcje, w których moŝna zdefiniować kolejno: warunek wystąpienia alarmu wraz z moŝliwością określenia histerezy oraz odstępu czasowego, w jakim alarm ma być sprawdzany akcja, jaka ma być podjęta po zaistnieniu alarmu a) zmiana stanu przełącznika podpiętego do monitorowanej sieci 1-Wire b) wysłanie wiadomości przy pomocy modemu GSM podłączonego do sterownika numer telefonu sieci GSM, na który ma być wysłane powiadomienie o alarmie adres IP oraz numer portu serwera, na który ma być wysłane powiadomienie o alarmie forma wiadomości alarmowej a) własny tekst wpisany przez uŝytkownika w polu tekstowym b) numer MAC czujnika c) stan pomiaru (aktualna wartość, histereza) w chwili wystąpienia alarmu Aplikacja umoŝliwia zdefiniowanie róŝnego rodzaju alarmów, które przypisywane są do urządzenia 1-Wire, mierzącego m.in. takie wartości jak: temperatura, wilgotność, napięcie, czy stan licznika. Na przedstawionym diagramie widać, jak bardzo korzystne moŝe być wykorzystanie architektury klient-serwer z wprowadzeniem wyjątku zgłaszania sytuacji alarmowych do systemu nadrzędnego bezpośrednio przez sterownik. Bridge jest dla nas oprogramowaniem oczekującym na zgłoszenia alarmów, ale równieŝ narzędziem kontroli komunikacji do odpytywania urządzenia w przypadku potrzeby uzupełnienia danych w systemie pomiarowych.

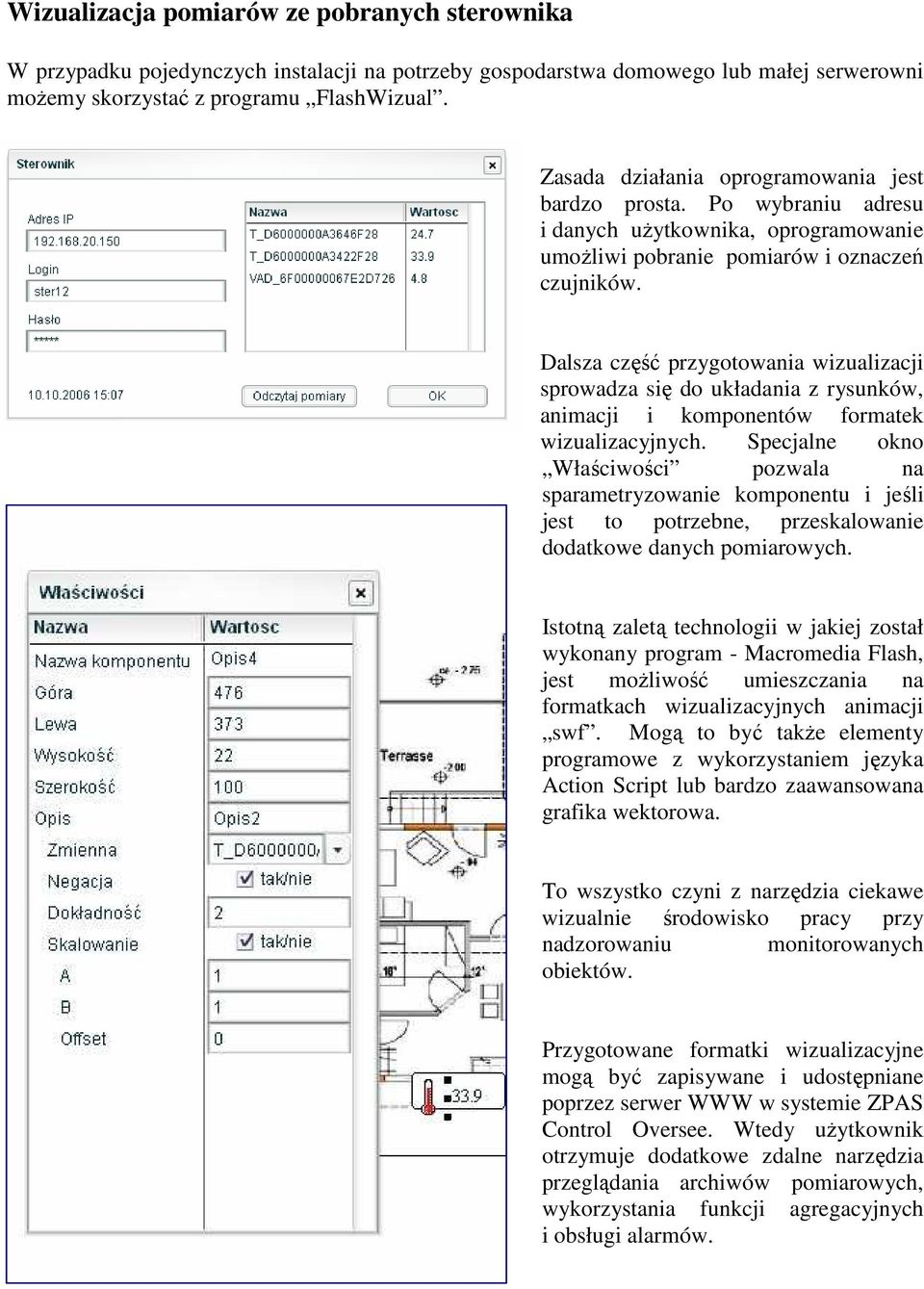

7 Wizualizacja pomiarów ze pobranych sterownika W przypadku pojedynczych instalacji na potrzeby gospodarstwa domowego lub małej serwerowni moŝemy skorzystać z programu FlashWizual. Zasada działania oprogramowania jest bardzo prosta. Po wybraniu adresu i danych uŝytkownika, oprogramowanie umoŝliwi pobranie pomiarów i oznaczeń czujników. Dalsza część przygotowania wizualizacji sprowadza się do układania z rysunków, animacji i komponentów formatek wizualizacyjnych. Specjalne okno Właściwości pozwala na sparametryzowanie komponentu i jeśli jest to potrzebne, przeskalowanie dodatkowe danych pomiarowych. Istotną zaletą technologii w jakiej został wykonany program - Macromedia Flash, jest moŝliwość umieszczania na formatkach wizualizacyjnych animacji swf. Mogą to być takŝe elementy programowe z wykorzystaniem języka Action Script lub bardzo zaawansowana grafika wektorowa. To wszystko czyni z narzędzia ciekawe wizualnie środowisko pracy przy nadzorowaniu monitorowanych obiektów. Przygotowane formatki wizualizacyjne mogą być zapisywane i udostępniane poprzez serwer WWW w systemie ZPAS Control Oversee. Wtedy uŝytkownik otrzymuje dodatkowe zdalne narzędzia przeglądania archiwów pomiarowych, wykorzystania funkcji agregacyjnych i obsługi alarmów.

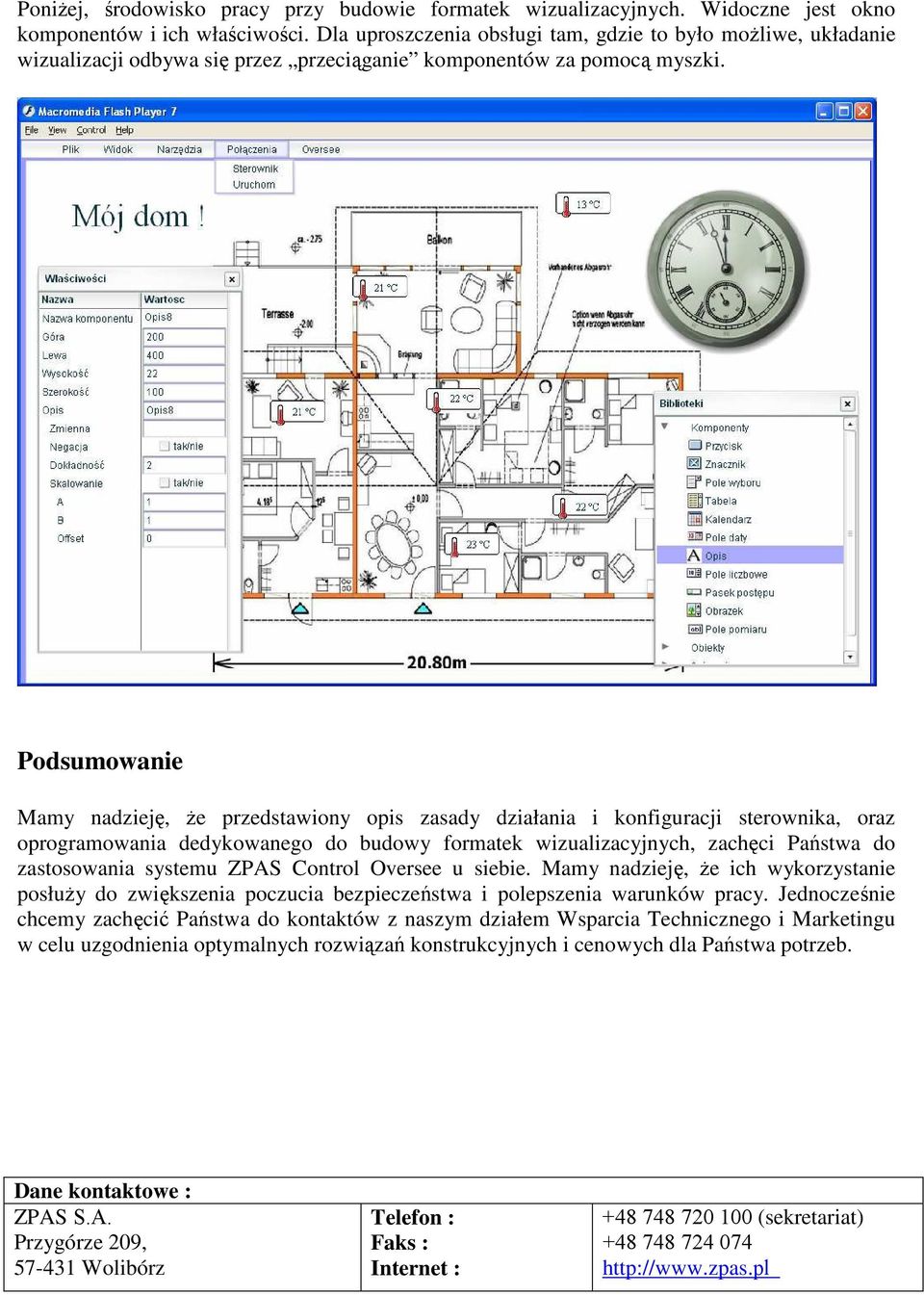

8 PoniŜej, środowisko pracy przy budowie formatek wizualizacyjnych. Widoczne jest okno komponentów i ich właściwości. Dla uproszczenia obsługi tam, gdzie to było moŝliwe, układanie wizualizacji odbywa się przez przeciąganie komponentów za pomocą myszki. Podsumowanie Mamy nadzieję, Ŝe przedstawiony opis zasady działania i konfiguracji sterownika, oraz oprogramowania dedykowanego do budowy formatek wizualizacyjnych, zachęci Państwa do zastosowania systemu ZPAS Control Oversee u siebie. Mamy nadzieję, Ŝe ich wykorzystanie posłuŝy do zwiększenia poczucia bezpieczeństwa i polepszenia warunków pracy. Jednocześnie chcemy zachęcić Państwa do kontaktów z naszym działem Wsparcia Technicznego i Marketingu w celu uzgodnienia optymalnych rozwiązań konstrukcyjnych i cenowych dla Państwa potrzeb. Dane kontaktowe : ZPAS S.A. Przygórze 209, Wolibórz Telefon : Faks : Internet : (sekretariat)
