1 INSTRUKCJA MONTAŻU systemu ograniczającego drogę Bariery mostowe KREMSBARRIER 3 RH4 Parametry sprawności wg EN : Poziom powstrzymywania: H4b Poziom intensywności zderzenia: A Klasa szerokości pracującej: W4 Produkcja i zbyt: Schmidhüttenstraße 5, 3500 Krems, Austria T.: +43/50304/ F.: +43/50304/ info.vakf@voestalpine.com ID: VTMA302 Stan na: 01/2015

2 Instrukcja montażu barier mostowych KB 3 RH4 Strona 2 z 13 Spis treści Wskazówki bezpieczeństwa...3 Użycie zgodne z przeznaczeniem...3 Opis techniczny systemu ograniczającego drogę...3 Transport...4 Wymagania dotyczące montażu...4 Odpowiednie podłoże (budowla)...5 Montaż systemu ograniczającego drogę zgodnie z arkuszami typu dla A302/2 i A302/3 (patrz załącznik) Wykonanie zakotwienia Montaż słupków I120 z płytą podstawową Montaż prętów ściągających Ø Montaż amortyzatora S Montaż jarzma S Montaż prowadnic (barier) S Elementy pasowane Momenty dokręcania złączy śrubowych Rozwiązanie dylatacji w rejonie przejść przez jezdnię Kontrola zgodności Uprzątnięcie terenu robót Naprawa systemu ograniczającego drogę Trwałość zabezpieczenia antykorozyjnego Przeglądy i konserwacja Recykling / usuwanie Załącznik 1...Arkusz typu A302/2 Załącznik 2...Arkusz typu A302/3 Załącznik 3...Arkusz typu A302/4 Załącznik 4... Arkusz typu TSM 190 Załącznik 5... Wykaz części KREMSBARRIER 1 RH3

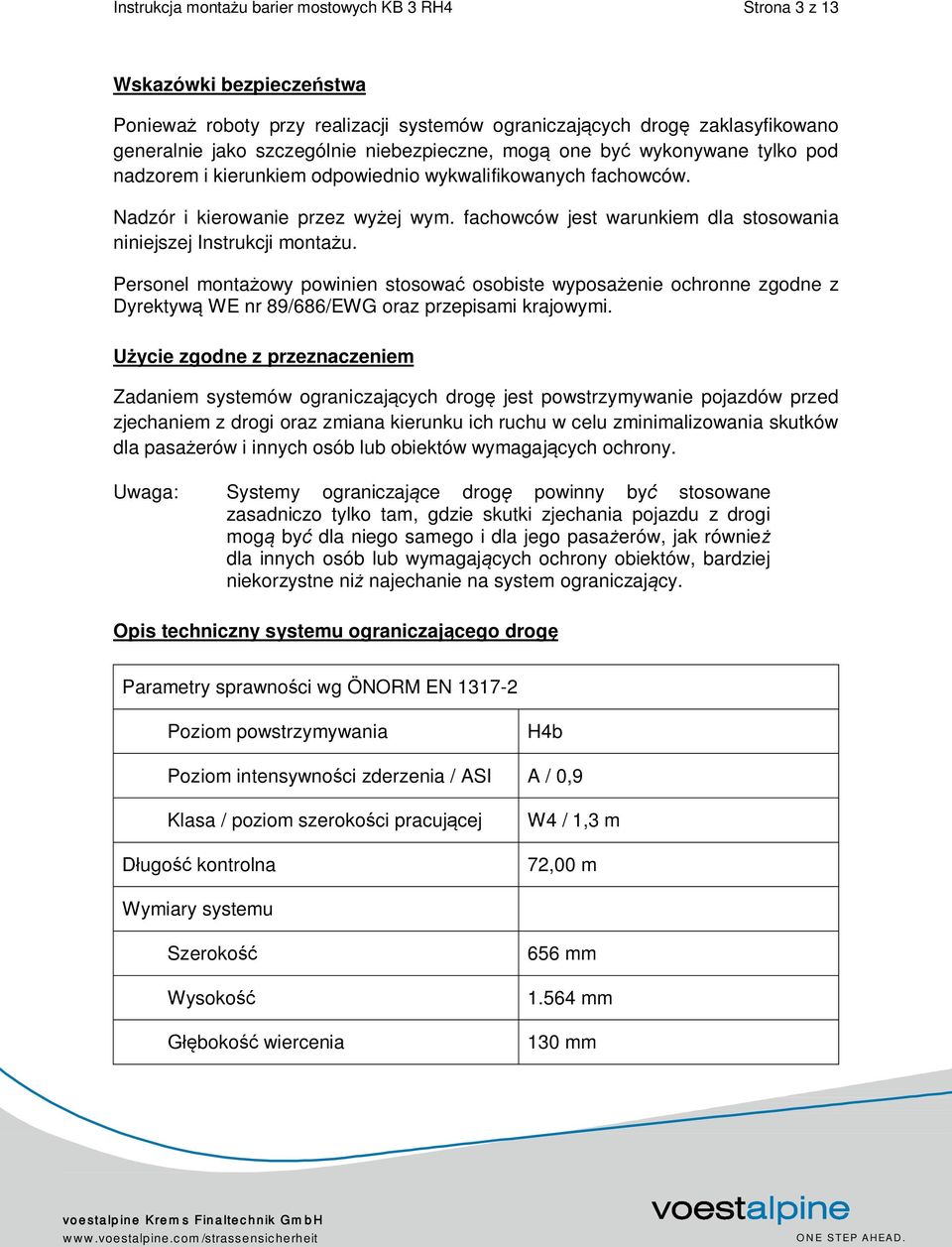

3 Instrukcja montażu barier mostowych KB 3 RH4 Strona 3 z 13 Wskazówki bezpieczeństwa Ponieważ roboty przy realizacji systemów ograniczających drogę zaklasyfikowano generalnie jako szczególnie niebezpieczne, mogą one być wykonywane tylko pod nadzorem i kierunkiem odpowiednio wykwalifikowanych fachowców. Nadzór i kierowanie przez wyżej wym. fachowców jest warunkiem dla stosowania niniejszej Instrukcji montażu. Personel montażowy powinien stosować osobiste wyposażenie ochronne zgodne z Dyrektywą WE nr 89/686/EWG oraz przepisami krajowymi. Użycie zgodne z przeznaczeniem Zadaniem systemów ograniczających drogę jest powstrzymywanie pojazdów przed zjechaniem z drogi oraz zmiana kierunku ich ruchu w celu zminimalizowania skutków dla pasażerów i innych osób lub obiektów wymagających ochrony. Uwaga: Systemy ograniczające drogę powinny być stosowane zasadniczo tylko tam, gdzie skutki zjechania pojazdu z drogi mogą być dla niego samego i dla jego pasażerów, jak również dla innych osób lub wymagających ochrony obiektów, bardziej niekorzystne niż najechanie na system ograniczający. Opis techniczny systemu ograniczającego drogę Parametry sprawności wg ÖNORM EN Poziom powstrzymywania H4b Poziom intensywności zderzenia / ASI A / 0,9 Klasa / poziom szerokości pracującej Długość kontrolna W4 / 1,3 m 72,00 m Wymiary systemu Szerokość Wysokość Głębokość wiercenia 656 mm mm 130 mm

4 Instrukcja montażu barier mostowych KB 3 RH4 Strona 4 z 13 Transport Przy transporcie elementów systemu ograniczającego należy przestrzegać następujących zasad: Zapewnić odpowiednie zabezpieczenie ładunku. Jeśli transport odbywa się po drodze posypywanej solą, elementy mogą być przewożone tylko samochodem ze skrzynią zabezpieczoną plandeką. Należy unikać kontaktu z innymi agresywnymi materiałami (np. resztkami chemikaliów na powierzchni ładunkowej). Urządzenia dźwigowe powinny być odpowiednie dla ładunków o masie do 2,5 t. Uwaga: Odpowiednie zabezpieczenie ładunku jest wymagane także przy transporcie urządzeń roboczych do montażu systemów ograniczających drogę. Wymagania dotyczące montażu Firma wykonująca (=firma montażowa) powinna posiadać specjalistyczne uprawnienia oraz generalne dopuszczenie dla tego rodzaju robót montażowych. Firma montażowa powinna posiadać wyposażenie techniczne niezbędne do prawidłowego przeprowadzenia montażu. Oprócz parku pojazdów, przystosowanego do tego rodzaju robót, obejmuje ono przede wszystkim odpowiednie urządzenia do wbijania słupków dla wymaganej ich długości z odpowiednimi nasadkami ochronnymi i elementami prowadzącymi, jak również wiertnice, wkrętarki udarowe, trzpienie montażowe, środki pomiarowe itp. W trakcie robót montażowych firma montażowa powinna zagwarantować przestrzeganie wszystkich odnośnych krajowych i międzynarodowych przepisów, dyrektyw, rozporządzeń itp. oraz sprawdzić w odpowiednim czasie posiadanie wymaganych zezwoleń. Przed rozpoczęciem montażu firma montażowa powinna: rozpoznać i odpowiednio uwzględnić istniejące elementy zabudowane w rejonie zakotwień. zbadać przydatność podłoża (kategoria gruntu, niezbędna głębokość wiercenia, równość podłoża itp.). wyznaczyć linię odniesienia, miarodajną dla montażu systemu ograniczającego drogę. sprawdzić prawidłowość i kompletność dostaw materiałów oraz niezwłocznie przekazać dostawcy ewentualne reklamacje. sprawdzić, czy teren robót jest odpowiednio zabezpieczony.

5 Instrukcja montażu barier mostowych KB 3 RH4 Strona 5 z 13 O stwierdzonych niezgodnościach należy niezwłocznie poinformować Zamawiającego na piśmie w celu ich wyjaśnienia. W przypadku przejściowego składowania elementów systemu ograniczającego należy przestrzegać następujących warunków składowania: Powierzchnia składowania powinna być nośna i utwardzona, z możliwością wjazdu taboru ciężarowego. Zabrania się składowania elementów ocynkowanych w wysokiej, wilgotnej trawie, w kałużach lub błocie. Składowanie pakietów dostarczonej jednostki opakowania powinno się odbywać na podkładach drewnianych o grubości ok. 150 mm. Elementy należy składować przy lekkim spadku, umożliwiającym spływ wody. Unikać gromadzących wilgoć zagłębień podłoża. Usunąć folie zabezpieczające na czas transportu. W miejscu składowania nie powinny być stosowane środki do rozmrażania. Należy unikać składowania przez dłuższy czas na wolnym powietrzu elementów dostarczanych w wiązkach. Odpowiednie podłoże (budowla) Przy zderzeniu pojazdu z barierą następuje przenoszenie sił (nominalne wartości charakterystyczne) na podłoże (budowlę) przez system ograniczający drogę i przez sam pojazd. Siły te zależą także od rozmieszczenia systemu ograniczającego drogę w stosunku do budowli. Podłoże nadające się do montażu systemu ograniczającego powinno spełniać następujące warunki: Zapewnione przenoszenie sił charakterystycznych. Klasa wytrzymałości betonu min. C25/30 Zbrojenie zgodne z wymogami statyki Równość powierzchni w strefie zakotwień: maksymalna odchyłka 5 mm na długości 0,50 m Uwaga: System ograniczający może być kotwiony także do konstrukcji stalowych, o ile jest zapewnione przenoszenie sił charakterystycznych, ustalonych na podstawie rozmieszczenia systemu. Wykonanie zakotwienia systemu ograniczającego do

6 Instrukcja montażu barier mostowych KB 3 RH4 Strona 6 z 13 konstrukcji stalowej należy w każdym przypadku uzgodnić z producentem. Montaż systemu ograniczającego drogę zgodnie z arkuszami typu dla A302/2 i A302/3 (patrz załącznik) Nie jest wymagany montaż wstępny elementów systemu ograniczającego w zakładzie producenta. Ponieważ system ograniczający drogę jest montowany bez naprężeń wstępnych, temperatura otoczenia nie ma znaczenia dla montażu. 1. Wykonanie zakotwienia Każdy ze słupków IPBl120 z płytą podstawową należy zakotwić za pomocą dwóch śrub do betonu TSM B16x190 zgodnie z arkuszem typu TSM 190 (patrz załącznik. W celu zapewnienia dokładnego rozstawu kotwi zaleca się wyznaczanie położenia otworów dla grup kotwi po 3 szt. za pomocą odpowiedniego szablonu. Otwory powinny być wykonane prostopadle do powierzchni montażowej. Głębokość wiercenia wynosi 130±3 mm. Zastosowanie stojaka wiertarskiego z ogranicznikiem głębokości zapewnia wykonanie dokładnych otworów. Nominalny rozstaw grup kotwi (=rozstaw słupków) wynosi mm. 2. Montaż słupków I120 z płytą podstawową Słupki IPBl120 z płytą podstawową należy rozmieścić w taki sposób, aby kołnierze były równoległe do jezdni, a otwory znajdowały się po stronie zwróconej do jezdni. Należy mieć na uwadze, aby słupki były osadzane na grupach kotwi w sposób zapewniający ich centryczność względem otworów Ø28 mm w płycie podstawowej (patrz rys. 1). Słupek jest mocowany przy użyciu jednej podkładki 40x18x4 i jednej nakrętki 6-kt. M18 FK 8 na każdą śrubę do betonu. Przy występujących zazwyczaj nachyleniach poprzecznych w zakresie 2,5% do +6% słupki należy ustawiać prostopadle do powierzchni montażowej (powierzchnia skrzynki ulicznej, mur oporowy itp.). Rysunek 1 Generalnie nie uwzględnia się nachylenia wzdłużnego powierzchni montażowej.

7 Instrukcja montażu barier mostowych KB 3 RH4 Strona 7 z 13 Należy uwzględnić różnice wysokości krawężników, wynikające z przepisów krajowych. 3. Montaż prętów ściągających Ø32 Dwa pręty ściągające Ø32 mocuje się do usytuowanego od strony jezdni kołnierza słupka IPBl120, niezależnie od kierunku jazdy za pomocą jednej śruby typu U M20 FK 8.8 na każdy słupek (patrz rys.2). W tym celu śruby U nasuwa się na pręty ściągające i osadza w parach otworów podłużnych 24x36 mm w kołnierzu słupka (patrz rys. 2). Każda ze śrub U mocowana jest przy użyciu czterech podkładek 37x4 i dwóch nakrętek 6-kt. M20 FK 8 (patrz rys. 3). Śruba U M20 Fahrtrichtung kierunek jazdy Rysunek 2 Rysunek 3 Śrubę U pręta dolnego umieszcza się przed, a śrubę pręta górnego za środnikiem słupka, patrząc w kierunku jazdy (patrz rys. 2). Pręty ściągające Ø32 dosuwa się do siebie czołowo i łączy za pomocą nakrętki walcowej o długości 140 mm, przy czym styk obydwóch prętów powinien znajdować się pośrodku nakrętki. Długość wkręcenia końców pręta w nakrętkę walcową wynosi 65 mm i powinna być sprawdzana na bieżąco. Do zabezpieczenia położenia nakrętki walcowej należy użyć po obu stronach przeciwnakrętek (patrz rys. 4). Przeciwnakrętki należy dokręcać takim momentem, aby nie było możliwe ich zluzowanie ręczne. Gwint prętów ściągających, nakrętki walcowej i przeciwnakrętek jest wykonany jako lewy.

8 Instrukcja montażu barier mostowych KB 3 RH4 Strona 8 z 13 przeciwnakrętka Rysunek 4 przeciwnakrętka nakrętka walcowa 4. Montaż amortyzatora S3 Dwie połówki amortyzatora należy wsunąć jedna w drugą, tak aby utworzyły walec o spłaszczonych bokach, a otwory pokrywały się ze sobą (nie dotyczy to znaku producenta). Walec ten mocuje się za pomocą czterech śrub z łbem grzybkowym M16x40 FK 6.8, osadzanych w otworach podłużnych 18x36 mm w kołnierzu słupka oraz w pokrywających się ze sobą otworach Ø18 mm w połówkach amortyzatora przy użyciu podkładki 40x18x4 i nakrętki 6-kt. M16 FK 5 po wewnętrznej stronie walca (patrz rys. 5). Rysunek 5 Rysunek 6 Na działanie systemu nie ma wpływu, która z dwóch połówek amortyzatora przylega do słupka.

9 Instrukcja montażu barier mostowych KB 3 RH4 Strona 9 z Montaż jarzma S3 Jarzmo S3 należy usytuować przed złożonym z dwóch połówek amortyzatorem tak, aby wąska strona otworów o kształcie dziurki od klucza była zwrócona ku górze, a kołnierze w stronę jezdni (patrz rys. 6). Do mocowania używa się dwóch śrub z łbem 6-kt. M10x30 FK 4.6 z nasuniętą podkładką 11, osadzanych w wąskiej części otworu o kształcie dziurki od klucza i w pokrywających się otworach podłużnych 14x30 mm amortyzatora. Po wewnętrznej stronie amortyzatora na dwie śruby M10x30 FK 4.6 nasuwana jest nakładka 120x50x2 z dwoma usytuowanymi osiowo otworami Ø12 i mocowana nakrętkami 6-kt. M10 FK 5 (patrz rys. 6 i 7). 6. Montaż prowadnic (barier) S3 Rysunek 7 Prowadnice powinny być w miejscu styku łączone na zakładkę w zależności od kierunku jazdy w sposób wykluczający zaczepienie się pojazdu. Koniec prowadnicy zwrócony w stronę jezdni w miejscu styku (element górny) posiada otwory łezkowe i można go dodatkowo rozpoznać po naniesionym znaku dla systemu prowadnic voestalpine. Koniec prowadnicy odwrócony od jezdni w miejscu styku (element dolny) posiada otwory podłużne. Prowadnice są mocowane do każdego jarzma S3 (co ~1.333 mm) za pomocą dwóch śrub z łbem grzybkowym M16 FK 6.8, osadzanych w półkach prowadnicy. Do wykonania złącza na styku prowadnic stosuje się dodatkowo sześć śrub z łbem grzybkowym M16x35 FK 6.8. Przy dokręcaniu nakrętek 6-kt. M16 FK 6 należy zwracać uwagę na prawidłowe osadzenie łezkowego zabezpieczenia łba śruby przed obrotem w łezkowych otworach prowadnicy. Pod każdą nakrętkę 6-kt. M16 zakładana jest podkładka 40x18x4. Śruba z łbem grzybkowym M16 FK 6.8 jest stosowana w długościach 30 i 40 mm. Śrubę z łbem grzybkowym M16x40 należy stosować tylko do mocowania amortyzatora w styku prowadnic.

10 Instrukcja montażu barier mostowych KB 3 RH4 Strona 10 z Elementy pasowane Montaż systemów ograniczających drogę powinien być realizowany z zasady w sposób niewymagający stosowania elementów pasowanych. Gdyby jednak warunki lokalne wymagały zastosowania elementów pasowanych, wówczas należy przestrzegać następujących zasad: W miarę możliwości należy zachować nominalny rozstaw słupków. Przy przecinaniu elementów długościowych należy zwracać uwagę na dokładność cięcia. Cięcie należy wykonywać tak, aby opiłki nie dostawały się na ocynkowaną lub powlekaną powierzchnię elementu (ryzyko korozji obcej lub uszkodzenia powłoki). Należy usunąć zadziory po cięciu, a powierzchnię przekroju zabezpieczyć przed korozją zgodnie z EN ISO 1461 farbą na bazie pyłu cynkowego. Układ otworów na styku elementu pasowanego powinien być zgodny z wykonaniem normalnym, co dotyczy także minimalnych odległości otworów od krawędzi. Przy robotach montażowych z zasady zabronione jest cięcie palnikiem! 8. Momenty dokręcania złączy śrubowych Gwint / klasa wytrzymałości Moment dokręcania min. max. M10 / Nm 17 Nm M16 / Nm 150 Nm M18 / Nm 330 Nm M20 / Nm 460 Nm Przy dokręcaniu tego rodzaju nieobciążanych wstępnie złączy śrubowych w zakresie podanych momentów należy zwracać uwagę, aby przyleganie w strefie zaciskowej zachodziło możliwie na całej powierzchni.

11 Instrukcja montażu barier mostowych KB 3 RH4 Strona 11 z Rozwiązanie dylatacji w rejonie przejść przez jezdnię Konstrukcja dylatacji umożliwia przejmowanie przemieszczeń konstrukcji mostu, uwarunkowanych zmianami temperatury. Rozwiązanie konstrukcyjne dylatacji w systemie ograniczającym drogę jest zależne od funkcjonalności systemu ograniczającego oraz wielkości przemieszczenia (np. ±100 mm). Rozwiązanie to należy uzgodnić z producentem. 10. Kontrola zgodności Podczas montażu i w ramach kontroli końcowej należy przeprowadzić następujące czynności sprawdzające: prawidłowość rozmieszczenia elementów i wykonania połączeń śrubowych odległość w pionie między górną krawędzią profilu prowadnicy lub pręta ściągającego a poziomem odniesienia odległość w poziomie między przednią krawędzią profilu bariery a miarodajną dla montażu linią odniesienia zachowanie linii ciągłej elementów długościowych (profil bariery, pręt ściągający) W przypadku niezgodności wykraczających poza dozwolone tolerancje należy podjąć odpowiednie działania korygujące. Po zakończeniu robót montażowych należy zweryfikować prawidłowość wykonania zgodnie z Instrukcją montażu w drodze odbioru udokumentowanego protokołem odbioru. 11. Uprzątnięcie terenu robót Wykonawca powinien usunąć wszelkie pozostałości materiałów (także elementów złącznych), materiały opakowaniowe jak np. podkłady drewniane, skrzynki na śruby, folie, taśmy opakowaniowe itp., a także wszelkie inne odpady. Teren robót należy pozostawić w stanie zamiecionym do czysta.

12 Instrukcja montażu barier mostowych KB 3 RH4 Strona 12 z 13 Naprawa systemu ograniczającego drogę Wszelkie elementy, które wskutek wypadku wykazują uszkodzenia mechaniczne wzgl. deformacje, należy wymienić na nowe. Montaż tych elementów powinien być przeprowadzony zgodnie z Instrukcją montażu. Przy naprawach systemu ograniczającego drogę należy generalnie stosować nowe elementy złączne. Trwałość zabezpieczenia antykorozyjnego Elementy systemu ograniczającego drogę z uwagi na ich żywotność / trwałość ochrony podlegają ocynkowaniu ogniowemu zgodnie z EN ISO Trwałość powłok cynkowych jest określona w normie EN ISO i zależy głównie od grubości warstwy. Ogólnie można przyjąć, że zanik warstwy cynku następuje na całej powierzchni. Z uwagi na to, że w obszarze drogi występuje uwarunkowane makroklimatycznie obciążenie korozyjne o kategorii korozyjności C4, należy liczyć się z zanikiem warstwy cynku w granicach od 2,1 do 4,2 µm rocznie. Wyliczona na tej podstawie trwałość ochrony dla średniej grubości warstwy cynku, której minimalny poziom określony jest zgodnie z EN ISO 1461 na 70 mm, wynosi co najmniej 15 lat. Uwaga: Obliczona w powyższy sposób trwałość ochrony obowiązuje tylko dla obciążenia korozyjnego uwarunkowanego makroklimatycznie. Warunki mikroklimatyczne mogą powodować niewielkie obniżenie trwałości ochrony. Przeglądy i konserwacja Systemy ograniczające drogę firmy nie wymagają z zasady konserwacji. System ograniczający drogę powinien być poddawany kontroli wzrokowej w trakcie bieżących przejazdów kontrolnych podmiotu odpowiedzialnego za eksploatację drogi, nie rzadziej jednak niż raz w roku, przy czym zalecane jest to po sezonie zimowym. Należy zwracać uwagę m.in. na ew. deformacje elementów oraz stan połączeń śrubowych.

13 Instrukcja montażu barier mostowych KB 3 RH4 Strona 13 z 13 Recykling / usuwanie Zdemontowane systemy ograniczające drogę ew. ich wymienione w trakcie napraw elementy należy usuwać zgodnie z przepisami ogólnymi i odstawiać do odpowiednich zbiornic odpadów. Elementy systemów ograniczających drogę produkcji nadają się w 100% do recyklingu. Materiały opakowaniowe i inne odpady należy poddawać recyklingowi wzgl. usuwać zgodnie z przepisami ogólnymi. W systemach ograniczających drogę produkcji voestalpine Krems Finaltechnik GmbH nie są stosowane materiały toksyczne lub niebezpieczne. W przypadku wątpliwości decydująca jest wersja niemiecka.

14 1480 BARIERY OCHRONNA KREMSBARRIER 3 RH4 system ochronny skrajni jezdni na obiektach mostowych pręt ściągający Ø 32-8,00m C śruba grzybkowa M16x E podkładka 18 x E nakrętka sześciokątna M szt. / słupek pośredni śruba grzybkowa M16x E podkładka 18 x E nakrętka sześciokątna M szt. / styk 8000 = prowadnica S C śruba grzybkowa M16x E podkładka 18 x E nakrętka sześciokątna M szt. / styk minimalna szerokość kapy mostu wg BMVIT ± ±10 64±10 200±10 656±20 475± = okrągła mufa pręta ściągającego E nakrętka M 32 pręta ściągającego E 2 szt. / mufę 4000±7 4000±7 4000±7 1334± ±7 śruba typu U M E 2 szt. / słupek arkusz typu A302/2 podkładka 37 x 4 DIN szt. / śrubę amortyzator dwułupinowy S D 2 szt. / słupek śruba z łbem sześciokątnym M10x ISO 4016 podkładka 11 DIN szt. / słupek śruba grzybkowa M16x E podkładka 18 x E nakrętka sześciokątna M szt. / słupek łącznik 2 x 50 x E 1 szt. / słupek pałąk do zamocowania prowadnicy S C 1 szt. / słupek słupek I 120 z płytą podstawy C TSM B16x190M18Mu podkładka 18 x E 3 szt. / słupek śruba typu U M E kierunek jazdy 01/2015 kierunek jazdy

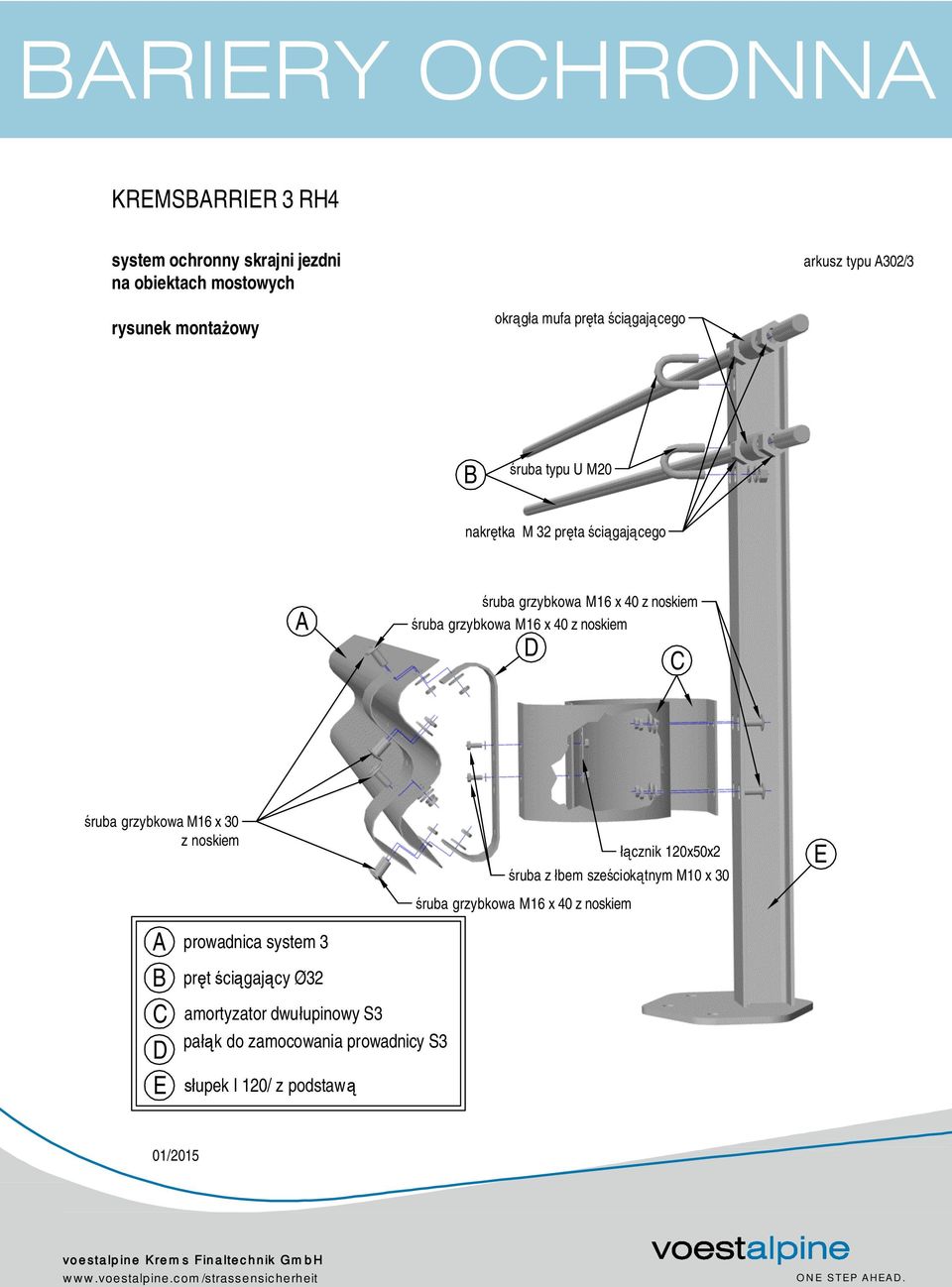

15 BARIERY OCHRONNA KREMSBARRIER 3 RH4 system ochronny skrajni jezdni na obiektach mostowych arkusz typu A302/3 rysunek montażowy okrągła mufa pręta ściągającego B śruba typu U M20 nakrętka M 32 pręta ściągającego A śruba grzybkowa M16 x 40 z noskiem śruba grzybkowa M16 x 40 z noskiem D C śruba grzybkowa M16 x 30 z noskiem A B C D E prowadnica system 3 pręt ściągający Ø32 amortyzator dwułupinowy S3 pałąk do zamocowania prowadnicy S3 słupek I 120/ z podstawą łącznik 120x50x2 śruba z łbem sześciokątnym M10 x 30 śruba grzybkowa M16 x 40 z noskiem E 01/2015
