Specjalista w zakresie techniki zamocowań Kotwa ściągająca Urs, Urs mini Konstrukcje ramowe z drewna skutecznie kotwione ze ściągiem Problem 1.

1 Specjalista w zakresie techniki zamocowań Kotwa ściągająca Urs, Urs mini Konstrukcje ramowe z drewna skutecznie kotwione ze ściągiem Problem 1. przypadek obciążenia: obciążenie w płaszczyźnie ściany 2. przypadek obciążenia: obciążenie w poprzek do płaszczyzny ściany Oddziaływanie sił w jednym i w dwóch przekrojach Rozwiązanie Rozkład sił na składowe rozwiązuje problemy Zalety Połączenie wkrętami na styku płyt OSB / Fermacell Tolerancja montażowa na budowie do 30 mm Łącznik ściągający chowa się w obszarze ram drewnianych Chowa się w 180 mm jastrychu W komplecie zestaw do mocowania Z obliczeniami statycznymi i znakiem zgodności Kotwienie przenoszące siły rozciągające i poprzeczne (13,4 kn/1,3 kn) Ocynkowane kotwy ściągające Urs oraz Urs mini mogą bezpiecznie przenosić przez warstwę pośrednią siły rozciągające i poprzeczne bez osłabiania elementów. 152

Kotwa ściągająca Urs w komplecie z zestawem do mocowania Nr art. Wymiary (mm)* Opak.

gipsowo-kartonową). To rozwiązanie eliminuje konieczność zachowania odstępów łączników od krawędzi przy montażu płyt.

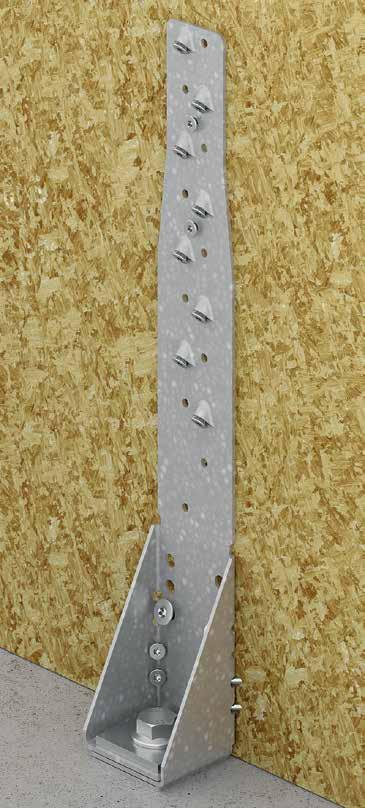

2 Kotwa ściągająca Urs w komplecie z zestawem do mocowania Nr art. Wymiary (mm)* Opak x 60 x 65 x 2,5 10 * Wysokość x długość x szerokość x głębokość Rozwiązaniem wymienionych problemów są nowo opracowane łączniki ściągające Urs i Urs mini (ze znakiem zgodności wg normy DIN 1052). Kotwa ściągająca Urs przenosi przez skośne połączenie śrubowe siły rozciągające i poprzeczne na system mocujący bez wywierania obciążeń ścinających na warstwę pośrednią (płytę OSB albo gipsowo-kartonową). To rozwiązanie eliminuje konieczność zachowania odstępów łączników od krawędzi przy montażu płyt. Skośne połączenie śrubowe powoduje rozkład siły na składowe, dzięki czemu wkręt przenosi tylko siły rozciągające, a warstwa pośrednia tylko siły ściskające. Montaż jest prosty: Łącznik przykłada się w rejonie posadzki do ramy drewnianej i mocuje się wkrętami skośnymi do słupa i progu. W ten sposób połączenie jest w stanie bezpiecznie przenosić siły rozciągające i poprzeczne z przypadków obciążenia 1 i 2 na kotwę ściągającą Urs i dalej przez kołek rozporowy na płytę posadzkową. Łączniki są dostępne w wersji: kotwa ściągająca Urs i kotwa ściągająca Urs mini. Kotwa ściągająca Urs max. rozciąganie 1. przypadek obciążenia: Obciążenie wiatrem z x 2. przypadek obciążenia: Obciążenie wiatrem z y R z,d = 13,4 kn R z,d = 13,4 kn R z,d = 13,4 kn rozpieranie ściany / R x,d = 1,3 kn siła ssania wiatru / R y,d = 2,1 kn siła parcia wiatru/ R y,d = 1,2 kn 153

Specjalista w zakresie techniki zamocowań Kotwa ściągająca Urs mini w komplecie z zestawem do mocowania Nr art. Wymiary (mm)* Opak.

budowie do ramy drewnianej i mocuje się opatentowanym złączem śrubowym skośnym przez płytę OSB/Fermacell do słupka drewnianego.

Urs mini, bez bez wywierania obciążeń ścinających na wkręty.

trzech kierunkach działania siły Zakotwienie za pomocą kotwy ściągającej Urs mini przewidziane jest dla trzech kierunków obciążenia z x y.

360 Polecamy produkt: kątowa końcówka do wkręcania Eurotec do łatwego zamontowania kotwy ściągającej Urs mini Kotwa ściągająca Urs mini max.

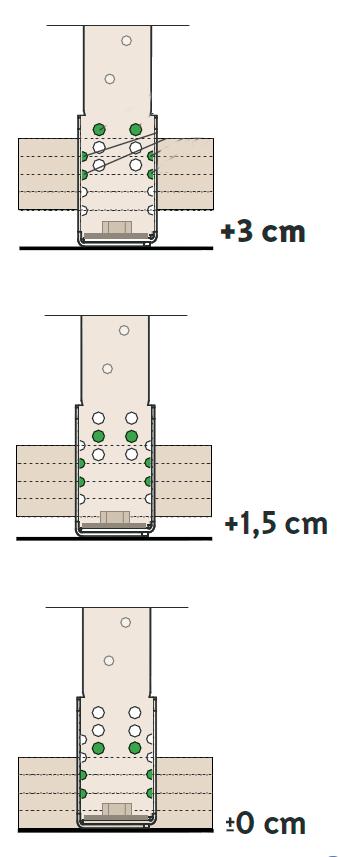

3 Specjalista w zakresie techniki zamocowań Kotwa ściągająca Urs mini w komplecie z zestawem do mocowania Nr art. Wymiary (mm)* Opak x 60 x 65 x 2,5 10 * Wysokość x długość x szerokość x głębokość Skośne złącze śrubowe Kotwę ściągającą Urs mini przykłada się na budowie do ramy drewnianej i mocuje się opatentowanym złączem śrubowym skośnym przez płytę OSB/Fermacell do słupka drewnianego. Bezpośrednio ze słupa do kotwy ściągającej Urs mini Siły są przekazywane za pośrednictwem dostarczonych śrub bezpośrednio do kotwy ściągającej Urs mini, bez bez wywierania obciążeń ścinających na wkręty. Wynikająca z rozkładu sił składowa ściskająca przenoszona jest za pośrednictwem płyty OSB/Fermacell Tolerancja montażowa 30 mm We wszystkich trzech kierunkach działania siły Zakotwienie za pomocą kotwy ściągającej Urs mini przewidziane jest dla trzech kierunków obciążenia z x y. Skuteczne zamocowanie na złączu płyt Po raz pierwszy można w niezawodny sposób stosować kotwę bez osłabień także na złączu płyt OSB/Fermacell 360 Polecamy produkt: kątowa końcówka do wkręcania Eurotec do łatwego zamontowania kotwy ściągającej Urs mini Kotwa ściągająca Urs mini max. rozciąganie przypadek obciążenia: Obciążenie wiatrem z x 2. przypadek obciążenia: Obciążenie wiatrem z y R z,d = 6,4 kn R z,d = 6,4 kn R z,d = 6,4 kn rozpieranie ściany / R x,d = 2,1 kn siła ssania wiatru / R y,d = 1,7 kn siła parcia wiatru/ R y,d = 2,5 kn

4 Instrukcja montażu kotwy ściągającej Urs Instrukcja montażu kotwy ściągającej Urs mini Najpierw zamontować kołki rozporowe w betonie, a następnie przymocować wkrętami skośnymi* * Używać 3-ostrzowego wiertła wysokiej jakości 155

Specjalista w zakresie techniki zamocowań Kotwa ściągająca Simply Konstrukcje ramowe z drewna skutecznie kotwione ze ściągiem Proste i szybkie połączenia

Jest ona szczególnie stabilna i może wytrzymać ekstremalne obciążenia. Jest to alternatywa dla kotwy ściągającej Urs/Urs mini.

Simply LL 95 Kotwa ściągająca Simply LL* otwór podłużny, cynkowana ogniowo Simply LL 135 Nr art. Wymiary (mm)* Opak.

5 Specjalista w zakresie techniki zamocowań Kotwa ściągająca Simply Konstrukcje ramowe z drewna skutecznie kotwione ze ściągiem Proste i szybkie połączenia Kotwa ściągająca Simply umożliwia łatwe i szybkie połączenie drewna/drewna, drewna/betonu, drewna/stali i drewna/muru. Jest ona szczególnie stabilna i może wytrzymać ekstremalne obciążenia. Jest to alternatywa dla kotwy ściągającej Urs/Urs mini. Jedno ramię kotwy ściągającej Simply posiada otwory na gwoździe, a w drugim są otwory na śruby (w tym jeden otwór podłużny). Simply LL 95 Kotwa ściągająca Simply LL* otwór podłużny, cynkowana ogniowo Simply LL 135 Nr art. Wymiary (mm)* Opak x 88 x 65 x x 88 x 65 x x 88 x 65 x 4 25 * Wysokość x długość x szerokość x głębokość Otwory Kotwa ściągająca Ø mm Ilość Simply LL 285 Simply LL 95 Simply LL 135 Simply LL ,5 (x24,5) ,5 (x24,5) ,5 (x24,5)

Łącznik kątowy stal cynkowana ogniowo Łącznik kątowy

90 x 65 20 x 5 / 2 x 11 100 904727 100 x 100 x 90 24

ilość x Ø Duża stabilność dzięki wytłoczonemu

6 Łącznik kątowy stal cynkowana ogniowo Łącznik kątowy z wytłoczonym zagłębieniem Nr art. Wymiary a) (mm) otwory b) (mm) Opak x 70 x x 5 / 2 x x 90 x x 5 / 2 x x 100 x x 5 / 4 x a) długość x szerokość x wysokość b) ilość x Ø Duża stabilność dzięki wytłoczonemu zagłębieniu Trwała ochrona przed korozją dzięki cynkowaniu ogniowemu alexsvirid / shutterstock.com 157
