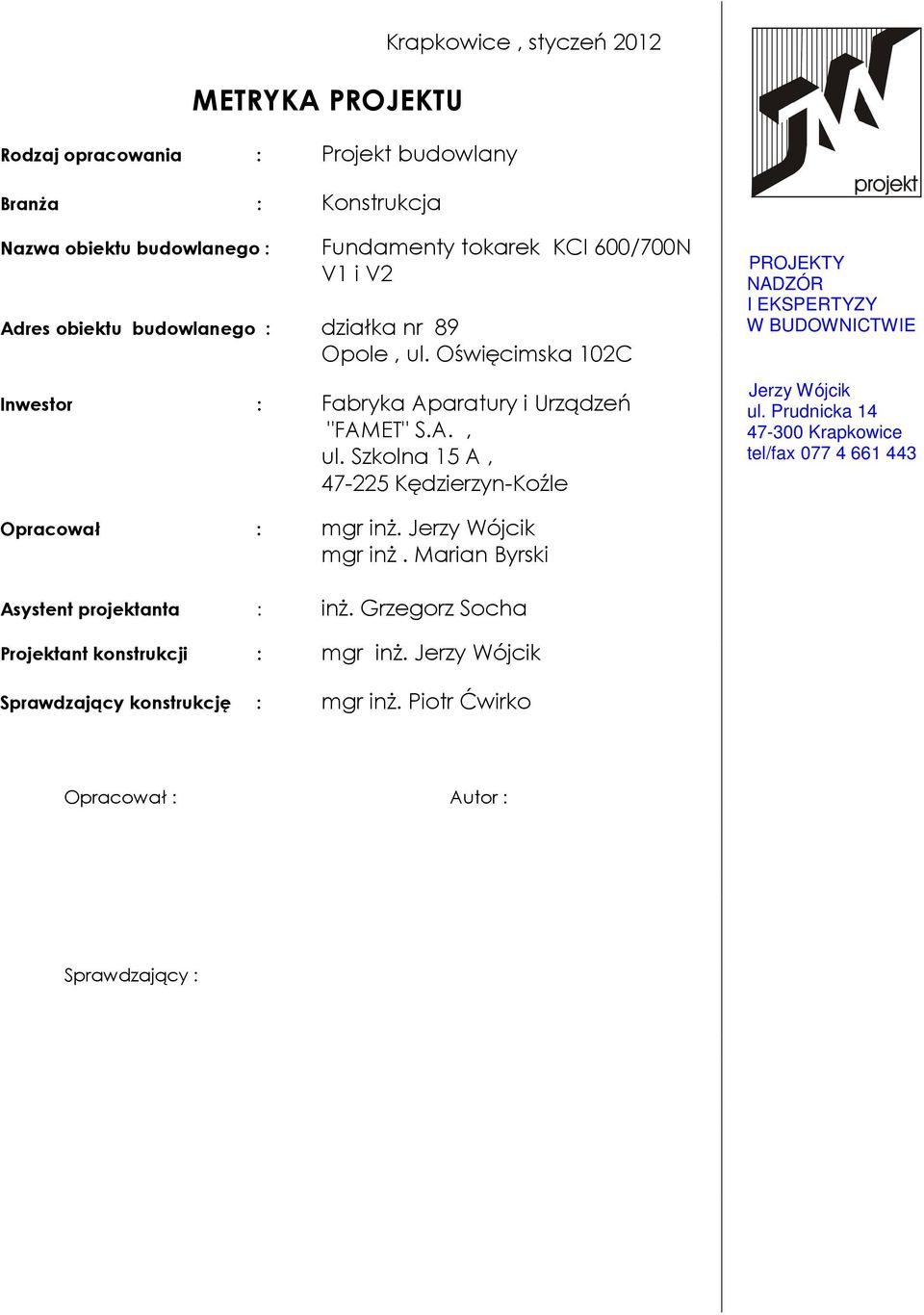

1 METRYKA PROJEKTU Rodzaj opracowania : Projekt budowlany Branża : Konstrukcja Krapkowice, styczeń 2012 Nazwa obiektu budowlanego : Fundamenty tokarek KCI 600/700N V1 i V2 Adres obiektu budowlanego : działka nr 89 Opole, ul. Oświęcimska 102C Inwestor : Fabryka Aparatury i Urządzeń "FAMET" S.A., ul. Szkolna 15 A, Kędzierzyn-Koźle PROJEKTY NADZÓR I EKSPERTYZY W BUDOWNICTWIE Jerzy Wójcik ul. Prudnicka Krapkowice tel/fax Opracował : mgr inż. Jerzy Wójcik mgr inż. Marian Byrski Asystent projektanta : inż. Grzegorz Socha Projektant konstrukcji : mgr inż. Jerzy Wójcik Sprawdzający konstrukcję : mgr inż. Piotr Ćwirko Opracował : Autor : Sprawdzający :

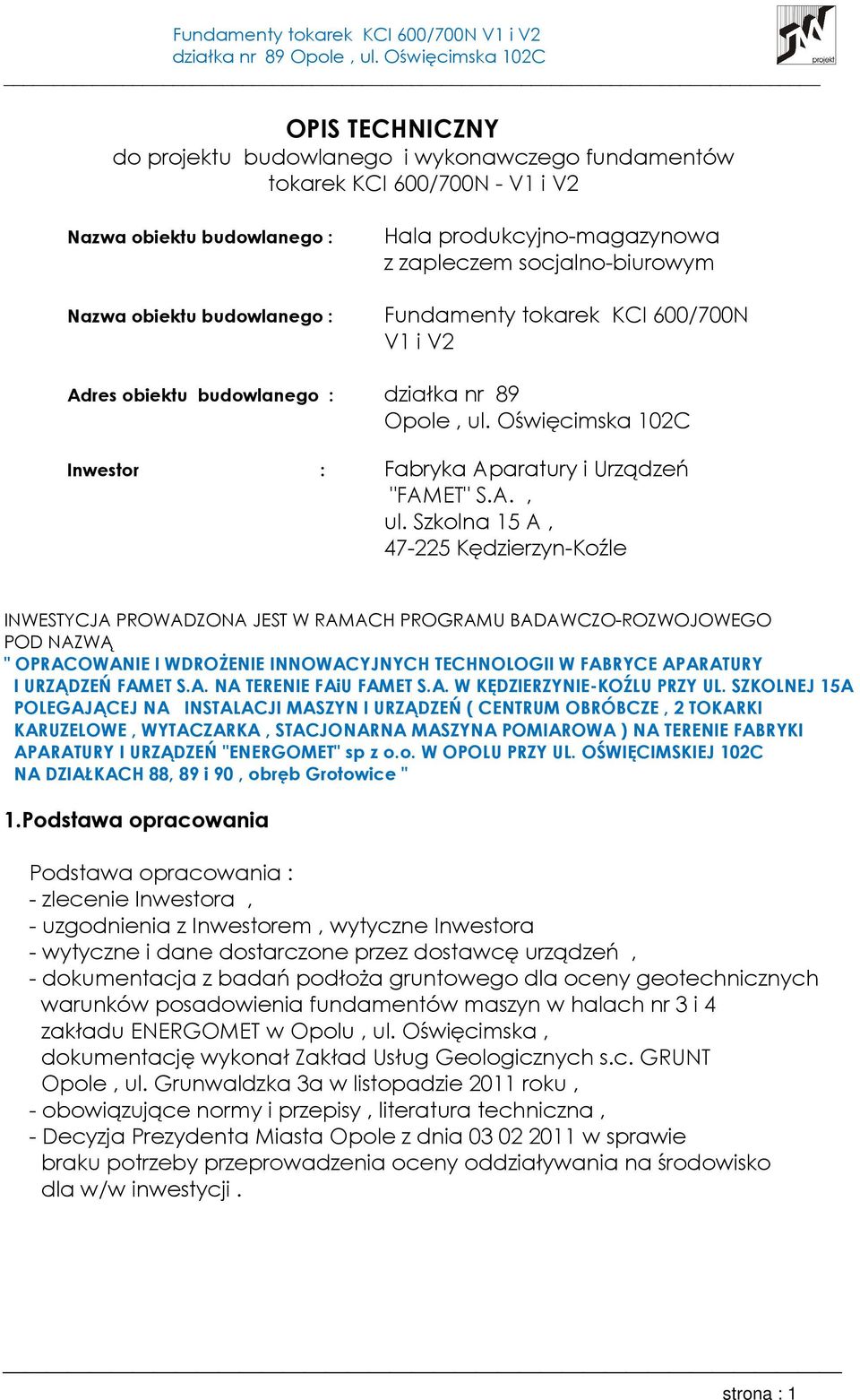

2 OPIS TECHNICZNY do projektu budowlanego i wykonawczego fundamentów tokarek KCI 600/700N - V1 i V2 Nazwa obiektu budowlanego : Hala produkcyjno-magazynowa z zapleczem socjalno-biurowym Nazwa obiektu budowlanego : Fundamenty tokarek KCI 600/700N V1 i V2 Adres obiektu budowlanego : działka nr 89 Opole, ul. Oświęcimska 102C Inwestor : Fabryka Aparatury i Urządzeń "FAMET" S.A., ul. Szkolna 15 A, Kędzierzyn-Koźle INWESTYCJA PROWADZONA JEST W RAMACH PROGRAMU BADAWCZO-ROZWOJOWEGO POD NAZWĄ " OPRACOWANIE I WDROŻENIE INNOWACYJNYCH TECHNOLOGII W FABRYCE APARATURY I URZĄDZEŃ FAMET S.A. NA TERENIE FAiU FAMET S.A. W KĘDZIERZYNIE-KOŹLU PRZY UL. SZKOLNEJ 15A POLEGAJĄCEJ NA INSTALACJI MASZYN I URZĄDZEŃ ( CENTRUM OBRÓBCZE, 2 TOKARKI KARUZELOWE, WYTACZARKA, STACJONARNA MASZYNA POMIAROWA ) NA TERENIE FABRYKI APARATURY I URZĄDZEŃ "ENERGOMET" sp z o.o. W OPOLU PRZY UL. OŚWIĘCIMSKIEJ 102C NA DZIAŁKACH 88, 89 i 90, obręb Grotowice " 1.Podstawa opracowania Podstawa opracowania : - zlecenie Inwestora, - uzgodnienia z Inwestorem, wytyczne Inwestora - wytyczne i dane dostarczone przez dostawcę urządzeń, - dokumentacja z badań podłoża gruntowego dla oceny geotechnicznych warunków posadowienia fundamentów maszyn w halach nr 3 i 4 zakładu ENERGOMET w Opolu, ul. Oświęcimska, dokumentację wykonał Zakład Usług Geologicznych s.c. GRUNT Opole, ul. Grunwaldzka 3a w listopadzie 2011 roku, - obowiązujące normy i przepisy, literatura techniczna, - Decyzja Prezydenta Miasta Opole z dnia w sprawie braku potrzeby przeprowadzenia oceny oddziaływania na środowisko dla w/w inwestycji. strona : 1

3 2. Zakres opracowania Opracowanie obejmuje projekt budowlany i wykonawczy dwóch fundamentów ( budowli ) pod tokarki karuzelowe typu KCI 600/700N charakteryzujące się oddziaływaniem nieudarowym i małą dynamicznością. Tokarki zlokalizowane będą halach produkcyjnych 3 i 4 w Opolu przy ul. Oświęcimskiej. 3. Konstrukcja 3.1. Założenia projektowe Obliczenia statyczne i wymiarowanie przeprowadzono w oparciu o obowiązujące normy. Przyjęto : - obciążenie technologiczne wg danych otrzymanych od dostawcy tokarek - dodatkowe obciążenie użytkowe 2 kn/m 2 Warunki gruntowo-wodne wg. Dokumentacji z badań podłoża gruntowego dla oceny geotechnicznych warunków posadowienia fundamentów maszyn w halach nr 3 i 4 zakładu ENERGOMET w Opolu, ul. Oświęcimska. Dokumentację wykonał Zakład Usług Geologicznych s.c. GRUNT Opole, ul. Grunwaldzka 3a w listopadzie 2011 roku, 3.2. Warunki gruntowo-wodne Na podstawie badań polowych i laboratoryjnych oraz analizy przekroju geotechnicznego układ warstw gruntowych przedstawia się następująco: I powierzchniową warstwę tworzą nasypy budowlane do głębokości 1,9 m, niebudowlane poniżej w zmiennym stanie - miąższość ich wynosi od 2,40 do 4,90 m. IIa warstwa namułów gliniastych, mokrych w stanie miękkoplastycznym o uśrednionym stopniu plastyczności IL = 0,50 i symbolu konsolidacji C, IIb warstwa pyłów, mokrych w stanie plastycznym o uśrednionym stopniu plastyczności IL = 0,30 i symbolu konsolidacji C, strona : 2

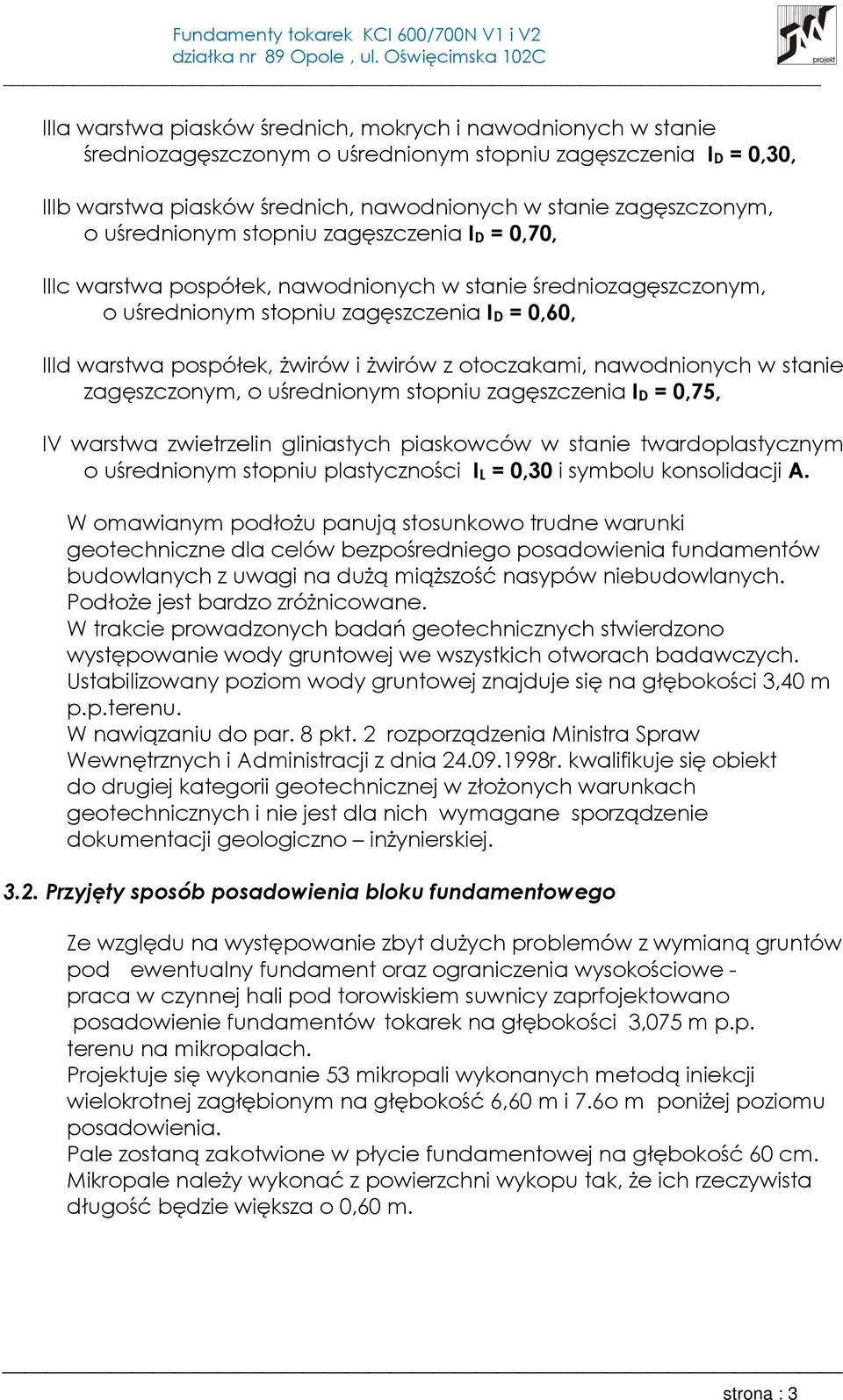

4 IIIa warstwa piasków średnich, mokrych i nawodnionych w stanie średniozagęszczonym o uśrednionym stopniu zagęszczenia ID = 0,30, IIIb warstwa piasków średnich, nawodnionych w stanie zagęszczonym, o uśrednionym stopniu zagęszczenia ID = 0,70, IIIc warstwa pospółek, nawodnionych w stanie średniozagęszczonym, o uśrednionym stopniu zagęszczenia ID = 0,60, IIId warstwa pospółek, żwirów i żwirów z otoczakami, nawodnionych w stanie zagęszczonym, o uśrednionym stopniu zagęszczenia ID = 0,75, IV warstwa zwietrzelin gliniastych piaskowców w stanie twardoplastycznym o uśrednionym stopniu plastyczności IL = 0,30 i symbolu konsolidacji A. W omawianym podłożu panują stosunkowo trudne warunki geotechniczne dla celów bezpośredniego posadowienia fundamentów budowlanych z uwagi na dużą miąższość nasypów niebudowlanych. Podłoże jest bardzo zróżnicowane. W trakcie prowadzonych badań geotechnicznych stwierdzono występowanie wody gruntowej we wszystkich otworach badawczych. Ustabilizowany poziom wody gruntowej znajduje się na głębokości 3,40 m p.p.terenu. W nawiązaniu do par. 8 pkt. 2 rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia r. kwalifikuje się obiekt do drugiej kategorii geotechnicznej w złożonych warunkach geotechnicznych i nie jest dla nich wymagane sporządzenie dokumentacji geologiczno inżynierskiej Przyjęty sposób posadowienia bloku fundamentowego Ze względu na występowanie zbyt dużych problemów z wymianą gruntów pod ewentualny fundament oraz ograniczenia wysokościowe - praca w czynnej hali pod torowiskiem suwnicy zaprfojektowano posadowienie fundamentów tokarek na głębokości 3,075 m p.p. terenu na mikropalach. Projektuje się wykonanie 53 mikropali wykonanych metodą iniekcji wielokrotnej zagłębionym na głębokość 6,60 m i 7.6o m poniżej poziomu posadowienia. Pale zostaną zakotwione w płycie fundamentowej na głębokość 60 cm. Mikropale należy wykonać z powierzchni wykopu tak, że ich rzeczywista długość będzie większa o 0,60 m. strona : 3

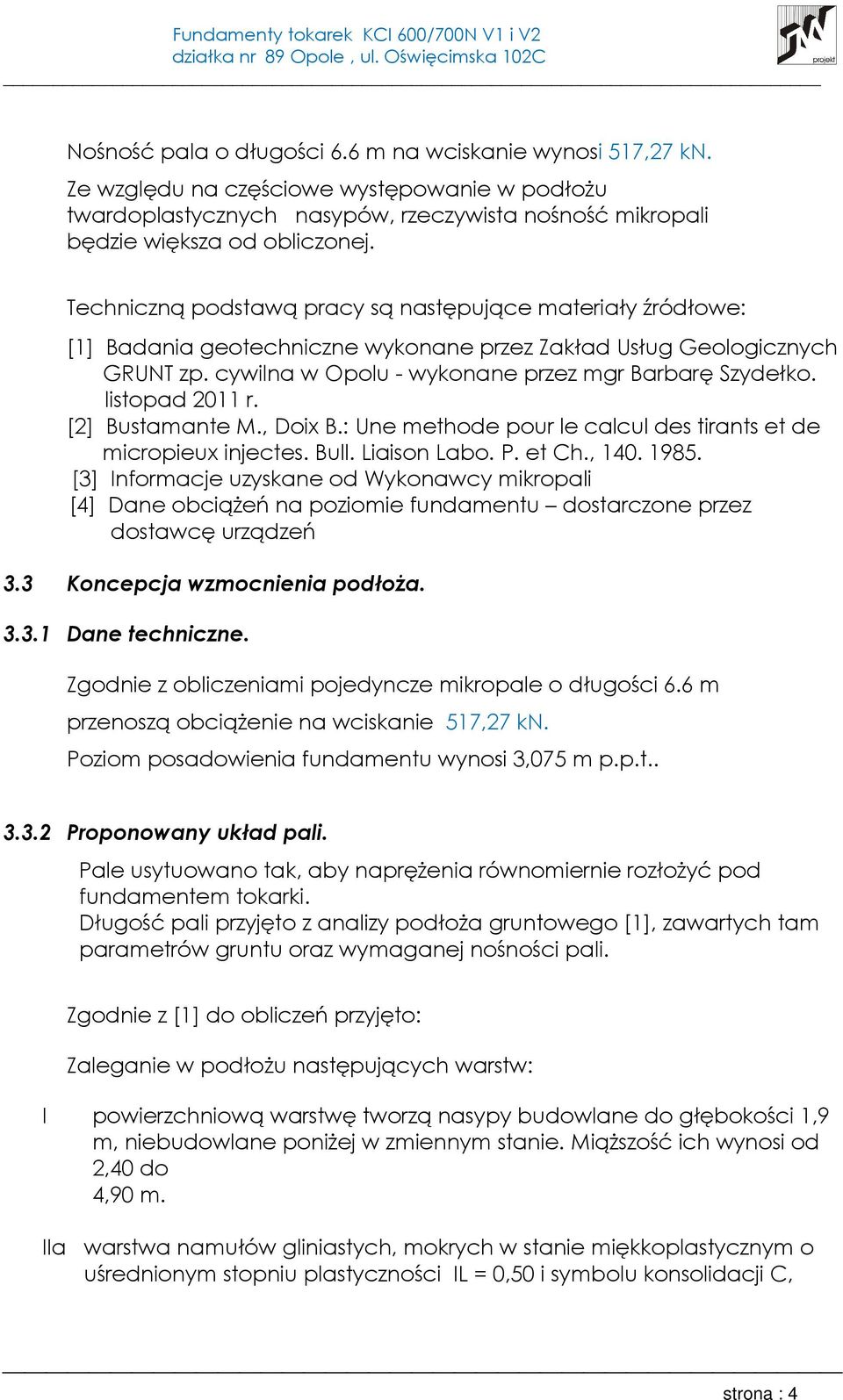

5 Nośność pala o długości 6.6 m na wciskanie wynosi 517,27 kn. Ze względu na częściowe występowanie w podłożu twardoplastycznych nasypów, rzeczywista nośność mikropali będzie większa od obliczonej. Techniczną podstawą pracy są następujące materiały źródłowe: [1] Badania geotechniczne wykonane przez Zakład Usług Geologicznych GRUNT zp. cywilna w Opolu - wykonane przez mgr Barbarę Szydełko. listopad 2011 r. [2] Bustamante M., Doix B.: Une methode pour le calcul des tirants et de micropieux injectes. Bull. Liaison Labo. P. et Ch., [3] Informacje uzyskane od Wykonawcy mikropali [4] Dane obciążeń na poziomie fundamentu dostarczone przez dostawcę urządzeń 3.3 Koncepcja wzmocnienia podłoża Dane techniczne. Zgodnie z obliczeniami pojedyncze mikropale o długości 6.6 m przenoszą obciążenie na wciskanie 517,27 kn. Poziom posadowienia fundamentu wynosi 3,075 m p.p.t Proponowany układ pali. Pale usytuowano tak, aby naprężenia równomiernie rozłożyć pod fundamentem tokarki. Długość pali przyjęto z analizy podłoża gruntowego [1], zawartych tam parametrów gruntu oraz wymaganej nośności pali. Zgodnie z [1] do obliczeń przyjęto: Zaleganie w podłożu następujących warstw: I powierzchniową warstwę tworzą nasypy budowlane do głębokości 1,9 m, niebudowlane poniżej w zmiennym stanie. Miąższość ich wynosi od 2,40 do 4,90 m. IIa warstwa namułów gliniastych, mokrych w stanie miękkoplastycznym o uśrednionym stopniu plastyczności IL = 0,50 i symbolu konsolidacji C, strona : 4

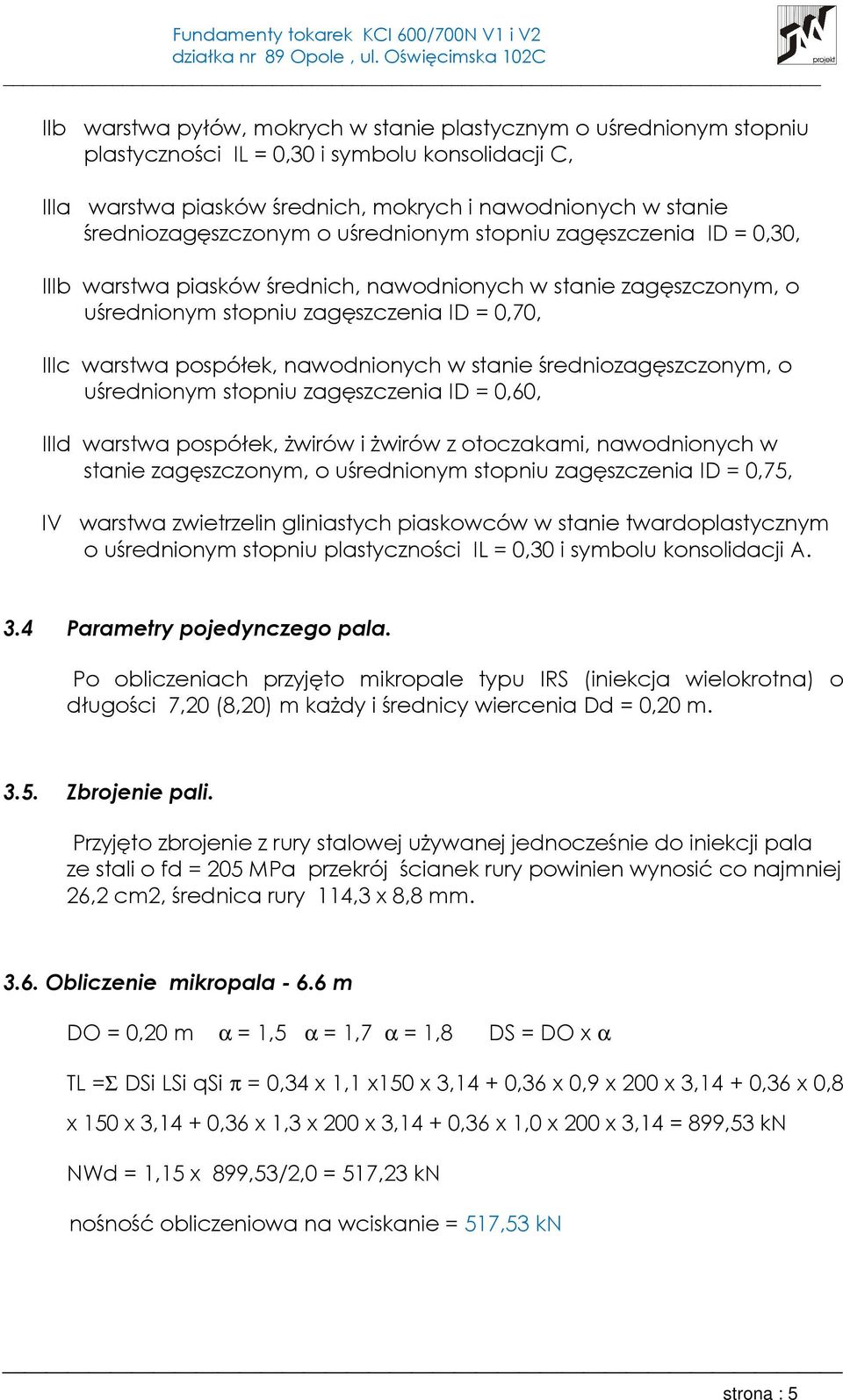

6 IIb warstwa pyłów, mokrych w stanie plastycznym o uśrednionym stopniu plastyczności IL = 0,30 i symbolu konsolidacji C, IIIa warstwa piasków średnich, mokrych i nawodnionych w stanie średniozagęszczonym o uśrednionym stopniu zagęszczenia ID = 0,30, IIIb warstwa piasków średnich, nawodnionych w stanie zagęszczonym, o uśrednionym stopniu zagęszczenia ID = 0,70, IIIc warstwa pospółek, nawodnionych w stanie średniozagęszczonym, o uśrednionym stopniu zagęszczenia ID = 0,60, IIId warstwa pospółek, żwirów i żwirów z otoczakami, nawodnionych w stanie zagęszczonym, o uśrednionym stopniu zagęszczenia ID = 0,75, IV warstwa zwietrzelin gliniastych piaskowców w stanie twardoplastycznym o uśrednionym stopniu plastyczności IL = 0,30 i symbolu konsolidacji A. 3.4 Parametry pojedynczego pala. Po obliczeniach przyjęto mikropale typu IRS (iniekcja wielokrotna) o długości 7,20 (8,20) m każdy i średnicy wiercenia Dd = 0,20 m Zbrojenie pali. Przyjęto zbrojenie z rury stalowej używanej jednocześnie do iniekcji pala ze stali o fd = 205 MPa przekrój ścianek rury powinien wynosić co najmniej 26,2 cm2, średnica rury 114,3 x 8,8 mm Obliczenie mikropala m DO = 0,20 m α = 1,5 α = 1,7 α = 1,8 DS = DO x α TL =Σ DSi LSi qsi π = 0,34 x 1,1 x150 x 3,14 + 0,36 x 0,9 x 200 x 3,14 + 0,36 x 0,8 x 150 x 3,14 + 0,36 x 1,3 x 200 x 3,14 + 0,36 x 1,0 x 200 x 3,14 = 899,53 kn NWd = 1,15 x 899,53/2,0 = 517,23 kn nośność obliczeniowa na wciskanie = 517,53 kn strona : 5

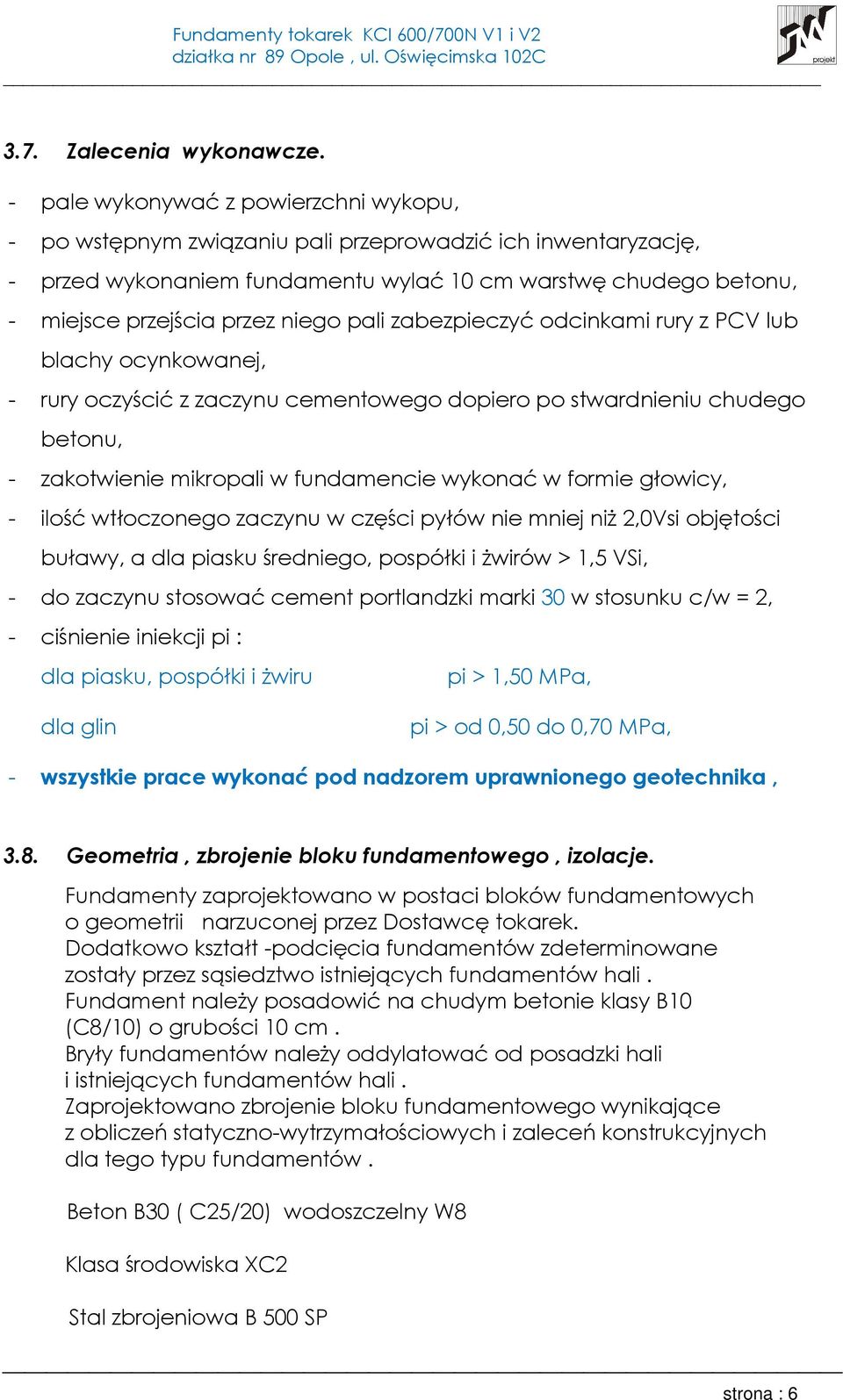

7 3.7. Zalecenia wykonawcze. - pale wykonywać z powierzchni wykopu, - po wstępnym związaniu pali przeprowadzić ich inwentaryzację, - przed wykonaniem fundamentu wylać 10 cm warstwę chudego betonu, - miejsce przejścia przez niego pali zabezpieczyć odcinkami rury z PCV lub blachy ocynkowanej, - rury oczyścić z zaczynu cementowego dopiero po stwardnieniu chudego betonu, - zakotwienie mikropali w fundamencie wykonać w formie głowicy, - ilość wtłoczonego zaczynu w części pyłów nie mniej niż 2,0Vsi objętości buławy, a dla piasku średniego, pospółki i żwirów > 1,5 VSi, - do zaczynu stosować cement portlandzki marki 30 w stosunku c/w = 2, - ciśnienie iniekcji pi : dla piasku, pospółki i żwiru dla glin pi > 1,50 MPa, pi > od 0,50 do 0,70 MPa, - wszystkie prace wykonać pod nadzorem uprawnionego geotechnika, 3.8. Geometria, zbrojenie bloku fundamentowego, izolacje. Fundamenty zaprojektowano w postaci bloków fundamentowych o geometrii narzuconej przez Dostawcę tokarek. Dodatkowo kształt -podcięcia fundamentów zdeterminowane zostały przez sąsiedztwo istniejących fundamentów hali. Fundament należy posadowić na chudym betonie klasy B10 (C8/10) o grubości 10 cm. Bryły fundamentów należy oddylatować od posadzki hali i istniejących fundamentów hali. Zaprojektowano zbrojenie bloku fundamentowego wynikające z obliczeń statyczno-wytrzymałościowych i zaleceń konstrukcyjnych dla tego typu fundamentów. Beton B30 ( C25/20) wodoszczelny W8 Klasa środowiska XC2 Stal zbrojeniowa B 500 SP strona : 6

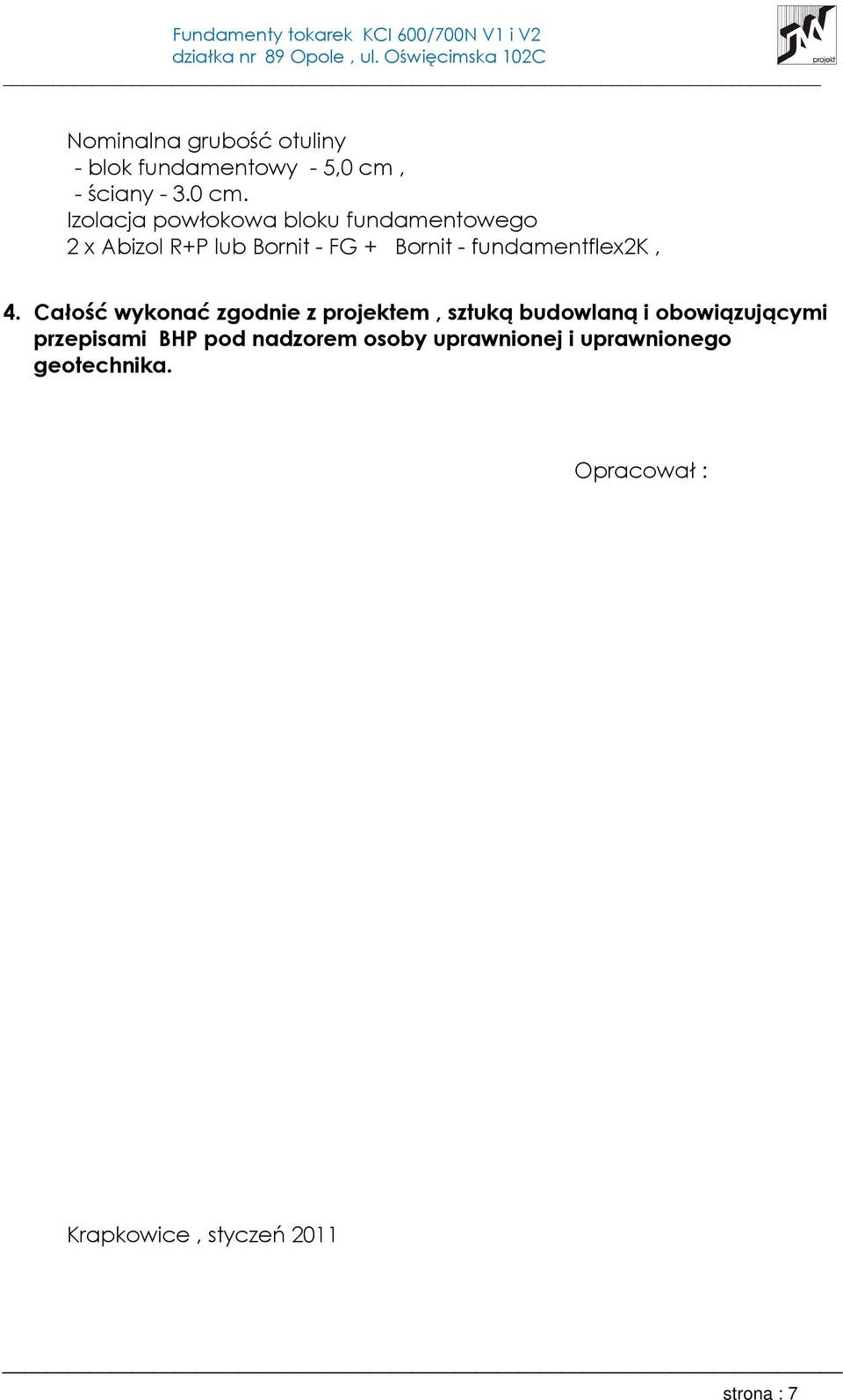

8 Nominalna grubość otuliny - blok fundamentowy - 5,0 cm, - ściany cm. Izolacja powłokowa bloku fundamentowego 2 x Abizol R+P lub Bornit - FG + Bornit - fundamentflex2k, 4. Całość wykonać zgodnie z projektem, sztuką budowlaną i obowiązującymi przepisami BHP pod nadzorem osoby uprawnionej i uprawnionego geotechnika. Opracował : Krapkowice, styczeń 2011 strona : 7
