2 Spis zawartości Opis techniczny str. 2 Metryka pali str. 11 Zestawienie stali zbrojeniowej str. 12 Rysunki str. 14 Rozmieszczenie pali CFA Skala 1:100 Zbrojenie pala średnicy 600 mm nośnego Skala 1:30 Zbrojenie pala średnicy 600 mm kotwiącego dla próbnych obciążeń Skala 1:30 Zbrojenie pala średnicy 600 mm do próbnych obciążeń Skala 1:30 Zbrojenie pala średnicy 400 mm nośnego Skala 1:30 Zbrojenie pala średnicy 400 mm kotwiącego dla próbnych obciążeń Skala 1:30 Zbrojenie pala średnicy 400 mm do próbnych obciążeń Skala 1:30 1

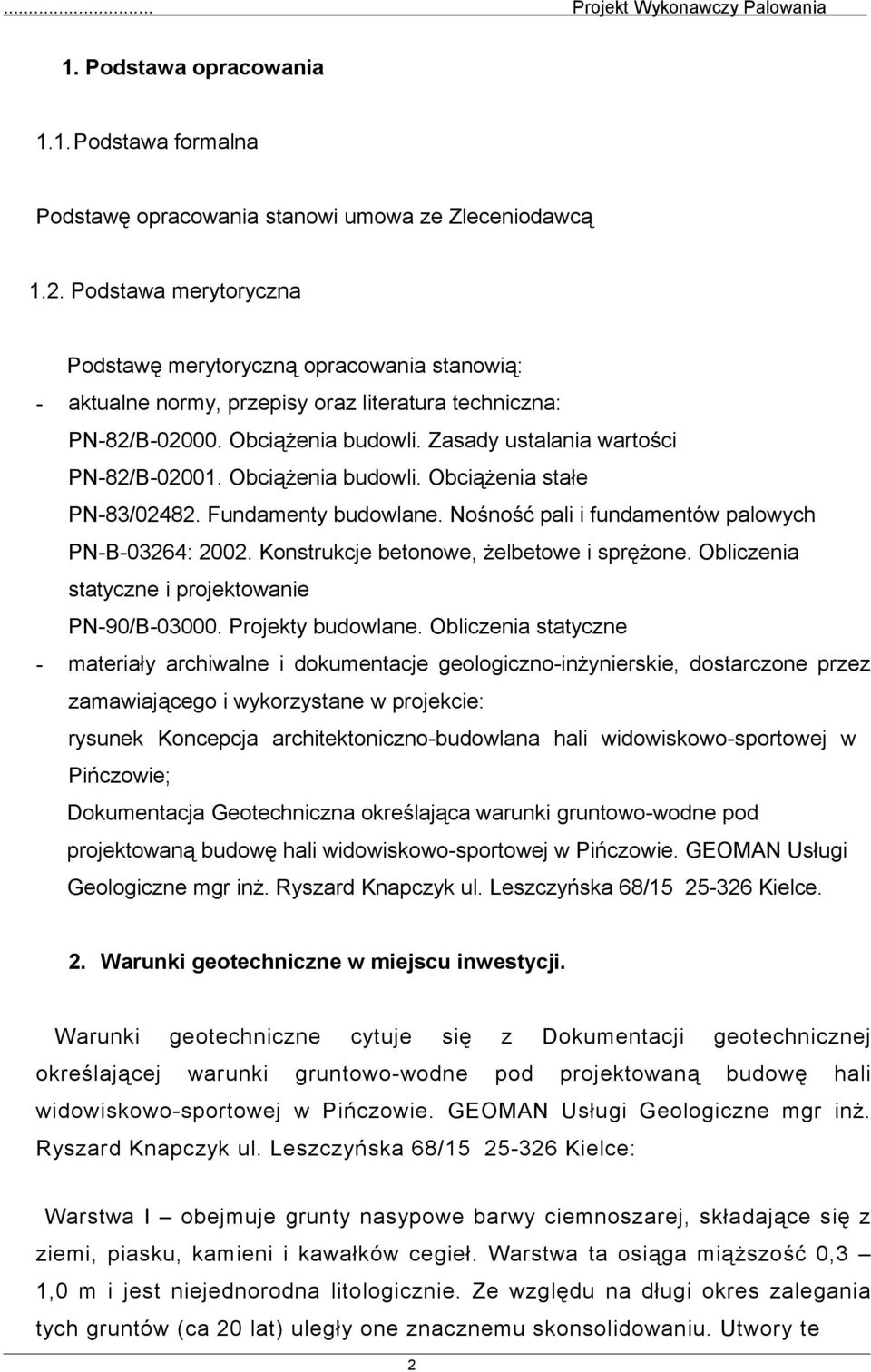

3 1. Podstawa opracowania 1.1.Podstawa formalna Podstawę opracowania stanowi umowa ze Zleceniodawcą 1.2. Podstawa merytoryczna Podstawę merytoryczną opracowania stanowią: - aktualne normy, przepisy oraz literatura techniczna: PN-82/B Obciążenia budowli. Zasady ustalania wartości PN-82/B Obciążenia budowli. Obciążenia stałe PN-83/ Fundamenty budowlane. Nośność pali i fundamentów palowych PN-B-03264: Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie PN-90/B Projekty budowlane. Obliczenia statyczne - materiały archiwalne i dokumentacje geologiczno-inżynierskie, dostarczone przez zamawiającego i wykorzystane w projekcie: rysunek Koncepcja architektoniczno-budowlana hali widowiskowo-sportowej w Pińczowie; Dokumentacja Geotechniczna określająca warunki gruntowo-wodne pod projektowaną budowę hali widowiskowo-sportowej w Pińczowie. GEOMAN Usługi Geologiczne mgr inż. Ryszard Knapczyk ul. Leszczyńska 68/ Kielce. 2. Warunki geotechniczne w miejscu inwestycji. Warunki geotechniczne cytuje się z Dokumentacji geotechnicznej określającej warunki gruntowo-wodne pod projektowaną budowę hali widowiskowo-sportowej w Pińczowie. GEOMAN Usługi Geologiczne mgr inż. Ryszard Knapczyk ul. Leszczyńska 68/ Kielce: Warstwa I obejmuje grunty nasypowe barwy ciemnoszarej, składające się z ziemi, piasku, kamieni i kawałków cegieł. Warstwa ta osiąga miąższość 0,3 1,0 m i jest niejednorodna litologicznie. Ze względu na długi okres zalegania tych gruntów (ca 20 lat) uległy one znacznemu skonsolidowaniu. Utwory te 2

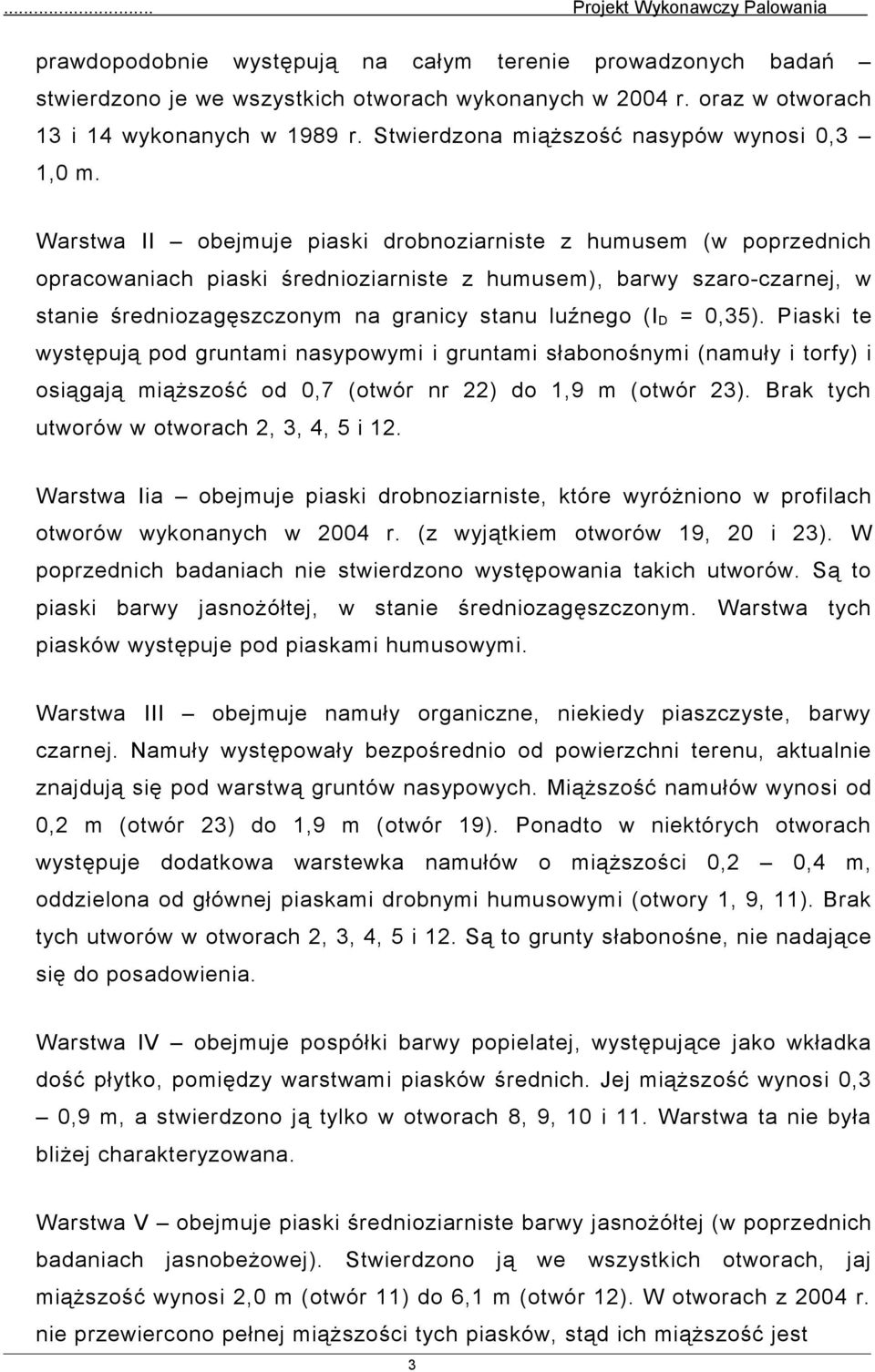

4 prawdopodobnie występują na całym terenie prowadzonych badań stwierdzono je we wszystkich otworach wykonanych w 2004 r. oraz w otworach 13 i 14 wykonanych w 1989 r. Stwierdzona miąższość nasypów wynosi 0,3 1,0 m. Warstwa II obejmuje piaski drobnoziarniste z humusem (w poprzednich opracowaniach piaski średnioziarniste z humusem), barwy szaro-czarnej, w stanie średniozagęszczonym na granicy stanu luźnego (I D = 0,35). Piaski te występują pod gruntami nasypowymi i gruntami słabonośnymi (namuły i torfy) i osiągają miąższość od 0,7 (otwór nr 22) do 1,9 m (otwór 23). Brak tych utworów w otworach 2, 3, 4, 5 i 12. Warstwa Iia obejmuje piaski drobnoziarniste, które wyróżniono w profilach otworów wykonanych w 2004 r. (z wyjątkiem otworów 19, 20 i 23). W poprzednich badaniach nie stwierdzono występowania takich utworów. Są to piaski barwy jasnożółtej, w stanie średniozagęszczonym. Warstwa tych piasków występuje pod piaskami humusowymi. Warstwa III obejmuje namuły organiczne, niekiedy piaszczyste, barwy czarnej. Namuły występowały bezpośrednio od powierzchni terenu, aktualnie znajdują się pod warstwą gruntów nasypowych. Miąższość namułów wynosi od 0,2 m (otwór 23) do 1,9 m (otwór 19). Ponadto w niektórych otworach występuje dodatkowa warstewka namułów o miąższości 0,2 0,4 m, oddzielona od głównej piaskami drobnymi humusowymi (otwory 1, 9, 11). Brak tych utworów w otworach 2, 3, 4, 5 i 12. Są to grunty słabonośne, nie nadające się do posadowienia. Warstwa IV obejmuje pospółki barwy popielatej, występujące jako wkładka dość płytko, pomiędzy warstwami piasków średnich. Jej miąższość wynosi 0,3 0,9 m, a stwierdzono ją tylko w otworach 8, 9, 10 i 11. Warstwa ta nie była bliżej charakteryzowana. Warstwa V obejmuje piaski średnioziarniste barwy jasnożółtej (w poprzednich badaniach jasnobeżowej). Stwierdzono ją we wszystkich otworach, jaj miąższość wynosi 2,0 m (otwór 11) do 6,1 m (otwór 12). W otworach z 2004 r. nie przewiercono pełnej miąższości tych piasków, stąd ich miąższość jest 3

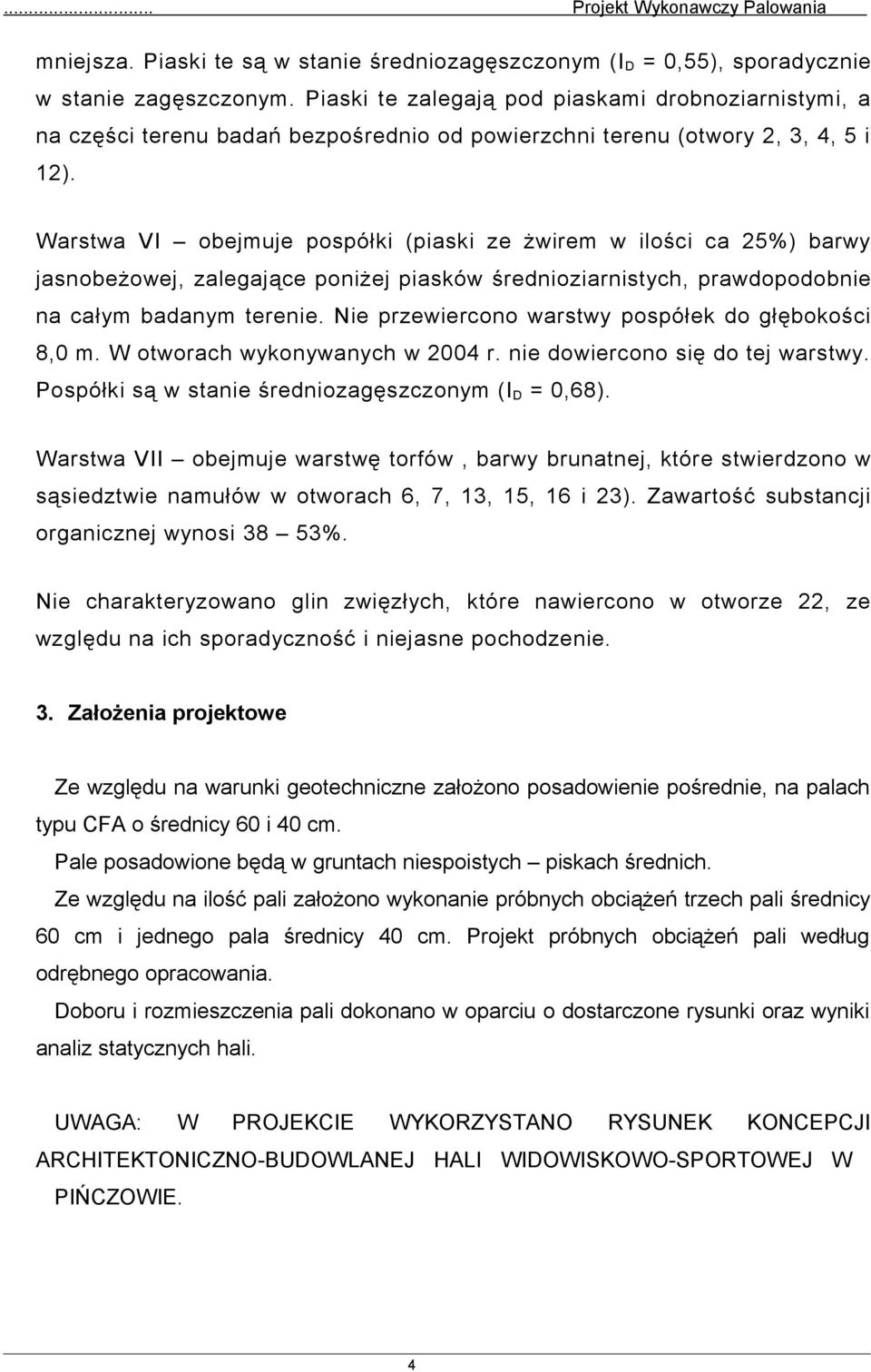

5 mniejsza. Piaski te są w stanie średniozagęszczonym (I D = 0,55), sporadycznie w stanie zagęszczonym. Piaski te zalegają pod piaskami drobnoziarnistymi, a na części terenu badań bezpośrednio od powierzchni terenu (otwory 2, 3, 4, 5 i 12). Warstwa VI obejmuje pospółki (piaski ze żwirem w ilości ca 25%) barwy jasnobeżowej, zalegające poniżej piasków średnioziarnistych, prawdopodobnie na całym badanym terenie. Nie przewiercono warstwy pospółek do głębokości 8,0 m. W otworach wykonywanych w 2004 r. nie dowiercono się do tej warstwy. Pospółki są w stanie średniozagęszczonym (I D = 0,68). Warstwa VII obejmuje warstwę torfów, barwy brunatnej, które stwierdzono w sąsiedztwie namułów w otworach 6, 7, 13, 15, 16 i 23). Zawartość substancji organicznej wynosi 38 53%. Nie charakteryzowano glin zwięzłych, które nawiercono w otworze 22, ze względu na ich sporadyczność i niejasne pochodzenie. 3. Założenia projektowe Ze względu na warunki geotechniczne założono posadowienie pośrednie, na palach typu CFA o średnicy 60 i 40 cm. Pale posadowione będą w gruntach niespoistych piskach średnich. Ze względu na ilość pali założono wykonanie próbnych obciążeń trzech pali średnicy 60 cm i jednego pala średnicy 40 cm. Projekt próbnych obciążeń pali według odrębnego opracowania. Doboru i rozmieszczenia pali dokonano w oparciu o dostarczone rysunki oraz wyniki analiz statycznych hali. UWAGA: W PROJEKCIE WYKORZYSTANO RYSUNEK KONCEPCJI ARCHITEKTONICZNO-BUDOWLANEJ HALI WIDOWISKOWO-SPORTOWEJ W PIŃCZOWIE. 4

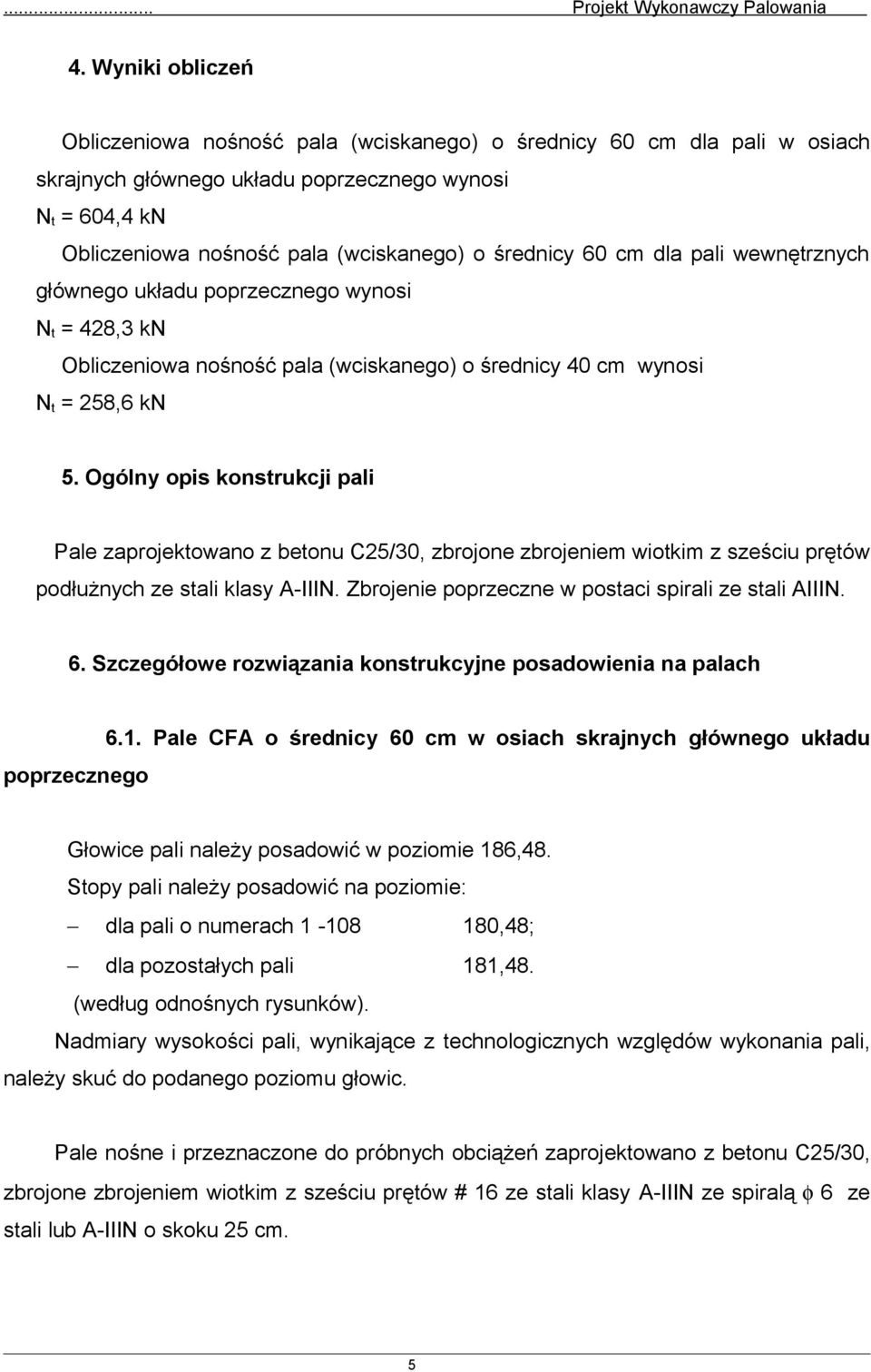

6 4. Wyniki obliczeń Obliczeniowa nośność pala (wciskanego) o średnicy 60 cm dla pali w osiach skrajnych głównego układu poprzecznego wynosi N t = 604,4 kn Obliczeniowa nośność pala (wciskanego) o średnicy 60 cm dla pali wewnętrznych głównego układu poprzecznego wynosi N t = 428,3 kn Obliczeniowa nośność pala (wciskanego) o średnicy 40 cm wynosi N t = 258,6 kn 5. Ogólny opis konstrukcji pali Pale zaprojektowano z betonu C25/30, zbrojone zbrojeniem wiotkim z sześciu prętów podłużnych ze stali klasy A-IIIN. Zbrojenie poprzeczne w postaci spirali ze stali AIIIN. 6. Szczegółowe rozwiązania konstrukcyjne posadowienia na palach poprzecznego 6.1. Pale CFA o średnicy 60 cm w osiach skrajnych głównego układu Głowice pali należy posadowić w poziomie 186,48. Stopy pali należy posadowić na poziomie: dla pali o numerach ,48; dla pozostałych pali 181,48. (według odnośnych rysunków). Nadmiary wysokości pali, wynikające z technologicznych względów wykonania pali, należy skuć do podanego poziomu głowic. Pale nośne i przeznaczone do próbnych obciążeń zaprojektowano z betonu C25/30, zbrojone zbrojeniem wiotkim z sześciu prętów # 16 ze stali klasy A-IIIN ze spiralą φ 6 ze stali lub A-IIIN o skoku 25 cm. 5

7 Pale kotwiące dla próbnych obciążeń zbrojone dodatkowo centralnie usytuowanym dwuteownikiem I120 ze stali klasy A-I lub wyższej. Konstrukcja pali według odnośnych rysunków. Pale zwieńczone oczepami według odrębnego opracowania. Uwaga: 1) W czasie wiercenia należy kontrolować układ warstw gruntów budowlanych. 2) W przypadku stwierdzenia odstępstw w stosunku do dokumentacji geologiczno-inżynierskiej dotyczących układu warstw gruntów budowlanych należy niezwłocznie powiadomić projektanta. 3) Należy dokumentować przebieg wiercenia pali Pale CFA o średnicy 40 cm Głowice pali należy posadowić w poziomie 186,48. Stopy pali należy posadowić na poziomie 181,48. (według odnośnych rysunków). Nadmiary wysokości pali, wynikające z technologicznych względów wykonania pali, należy skuć do podanego poziomu głowic. Pale nośne i przeznaczone do próbnych obciążeń zaprojektowano z betonu C25/30, zbrojone zbrojeniem wiotkim z sześciu prętów # 16 ze stali klasy A-IIIN ze spiralą φ 6 ze stali lub A-IIIN o skoku 25 cm. Pale kotwiące dla próbnych obciążeń zbrojone dodatkowo centralnie usytuowanym dwuteownikiem I120 ze stali klasy A-I lub wyższej. Konstrukcja pali według odnośnych rysunków. Pale zwieńczone oczepami według odrębnego opracowania. 6

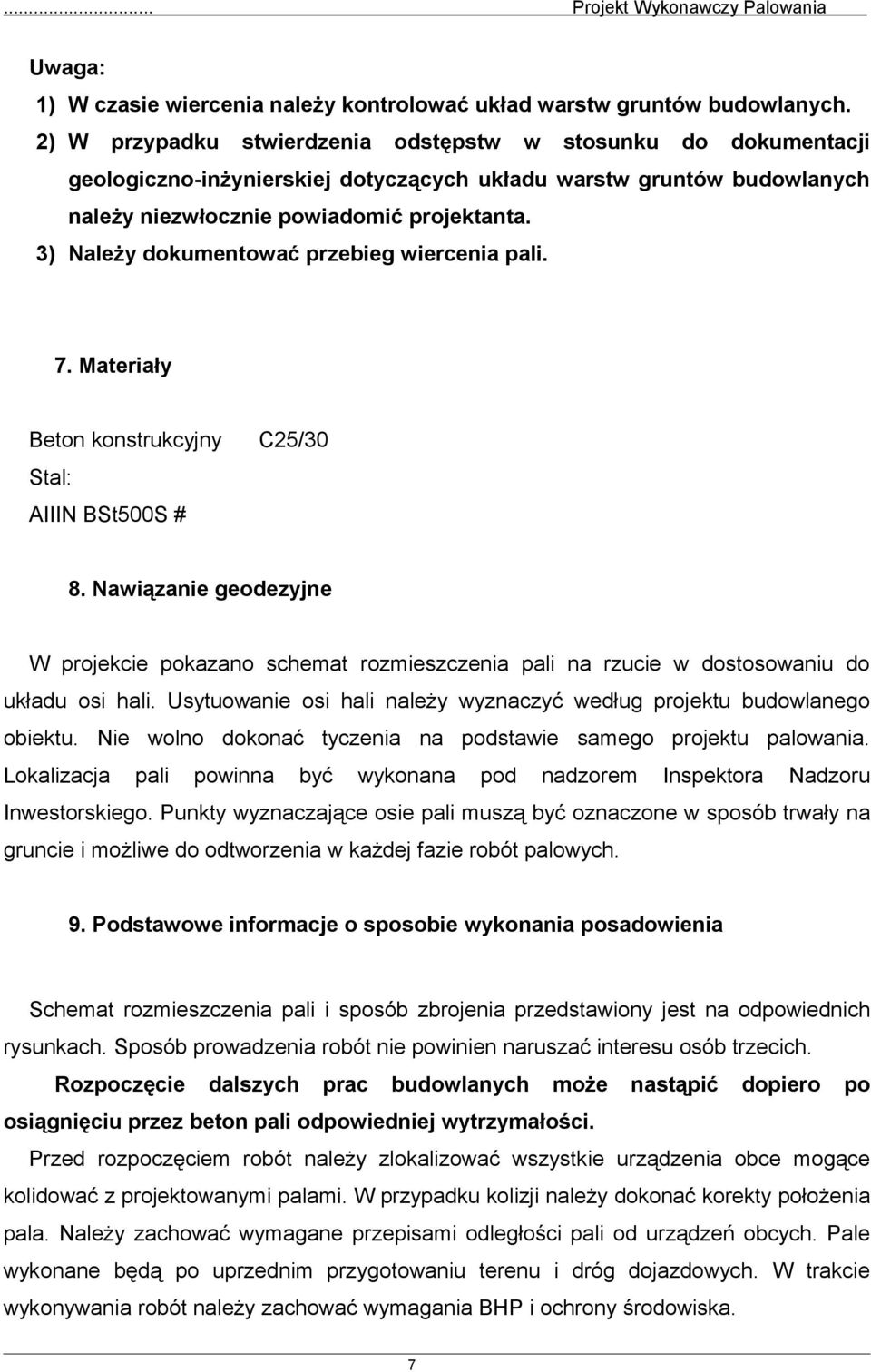

8 Uwaga: 1) W czasie wiercenia należy kontrolować układ warstw gruntów budowlanych. 2) W przypadku stwierdzenia odstępstw w stosunku do dokumentacji geologiczno-inżynierskiej dotyczących układu warstw gruntów budowlanych należy niezwłocznie powiadomić projektanta. 3) Należy dokumentować przebieg wiercenia pali. 7. Materiały Beton konstrukcyjny C25/30 Stal: AIIIN BSt500S # 8. Nawiązanie geodezyjne W projekcie pokazano schemat rozmieszczenia pali na rzucie w dostosowaniu do układu osi hali. Usytuowanie osi hali należy wyznaczyć według projektu budowlanego obiektu. Nie wolno dokonać tyczenia na podstawie samego projektu palowania. Lokalizacja pali powinna być wykonana pod nadzorem Inspektora Nadzoru Inwestorskiego. Punkty wyznaczające osie pali muszą być oznaczone w sposób trwały na gruncie i możliwe do odtworzenia w każdej fazie robót palowych. 9. Podstawowe informacje o sposobie wykonania posadowienia Schemat rozmieszczenia pali i sposób zbrojenia przedstawiony jest na odpowiednich rysunkach. Sposób prowadzenia robót nie powinien naruszać interesu osób trzecich. Rozpoczęcie dalszych prac budowlanych może nastąpić dopiero po osiągnięciu przez beton pali odpowiedniej wytrzymałości. Przed rozpoczęciem robót należy zlokalizować wszystkie urządzenia obce mogące kolidować z projektowanymi palami. W przypadku kolizji należy dokonać korekty położenia pala. Należy zachować wymagane przepisami odległości pali od urządzeń obcych. Pale wykonane będą po uprzednim przygotowaniu terenu i dróg dojazdowych. W trakcie wykonywania robót należy zachować wymagania BHP i ochrony środowiska. 7

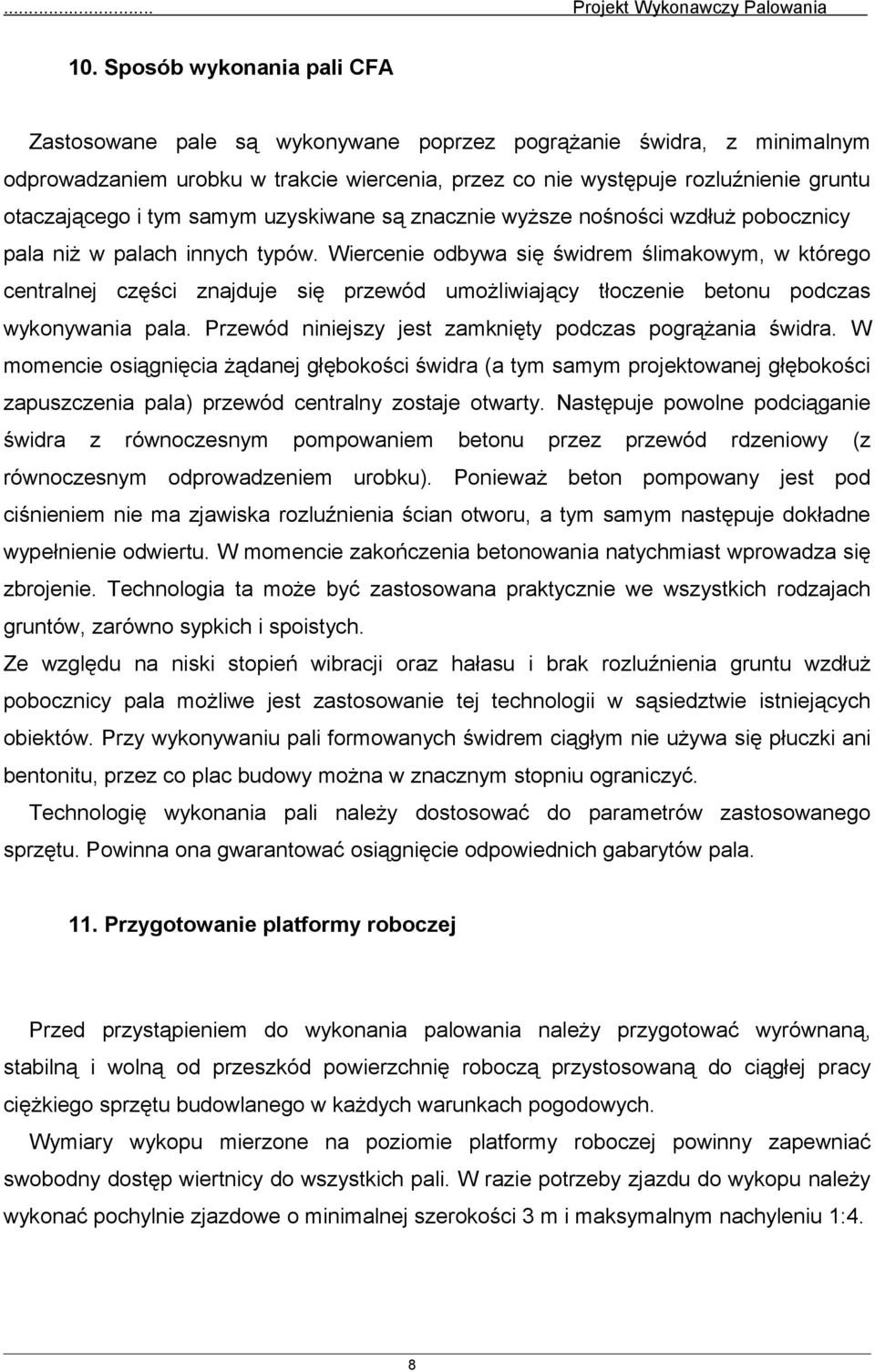

9 10. Sposób wykonania pali CFA Zastosowane pale są wykonywane poprzez pogrążanie świdra, z minimalnym odprowadzaniem urobku w trakcie wiercenia, przez co nie występuje rozluźnienie gruntu otaczającego i tym samym uzyskiwane są znacznie wyższe nośności wzdłuż pobocznicy pala niż w palach innych typów. Wiercenie odbywa się świdrem ślimakowym, w którego centralnej części znajduje się przewód umożliwiający tłoczenie betonu podczas wykonywania pala. Przewód niniejszy jest zamknięty podczas pogrążania świdra. W momencie osiągnięcia żądanej głębokości świdra (a tym samym projektowanej głębokości zapuszczenia pala) przewód centralny zostaje otwarty. Następuje powolne podciąganie świdra z równoczesnym pompowaniem betonu przez przewód rdzeniowy (z równoczesnym odprowadzeniem urobku). Ponieważ beton pompowany jest pod ciśnieniem nie ma zjawiska rozluźnienia ścian otworu, a tym samym następuje dokładne wypełnienie odwiertu. W momencie zakończenia betonowania natychmiast wprowadza się zbrojenie. Technologia ta może być zastosowana praktycznie we wszystkich rodzajach gruntów, zarówno sypkich i spoistych. Ze względu na niski stopień wibracji oraz hałasu i brak rozluźnienia gruntu wzdłuż pobocznicy pala możliwe jest zastosowanie tej technologii w sąsiedztwie istniejących obiektów. Przy wykonywaniu pali formowanych świdrem ciągłym nie używa się płuczki ani bentonitu, przez co plac budowy można w znacznym stopniu ograniczyć. Technologię wykonania pali należy dostosować do parametrów zastosowanego sprzętu. Powinna ona gwarantować osiągnięcie odpowiednich gabarytów pala. 11. Przygotowanie platformy roboczej Przed przystąpieniem do wykonania palowania należy przygotować wyrównaną, stabilną i wolną od przeszkód powierzchnię roboczą przystosowaną do ciągłej pracy ciężkiego sprzętu budowlanego w każdych warunkach pogodowych. Wymiary wykopu mierzone na poziomie platformy roboczej powinny zapewniać swobodny dostęp wiertnicy do wszystkich pali. W razie potrzeby zjazdu do wykopu należy wykonać pochylnie zjazdowe o minimalnej szerokości 3 m i maksymalnym nachyleniu 1:4. 8

10 12. Kolejność wykonywania pali Projekt nie narzuca kolejności wykonywania pali. Kolejność realizacji pali powinna zostać dostosowana do występujących warunków na budowie (wykonanie dróg dojazdowych, wykopów wstępnych itd.). 13. Montaż zbrojenia Zbrojenie należy wprowadzać w pal niezwłocznie po uformowaniu trzonu pala. Zbrojenie powinno być wprowadzane pionowo, a dopuszczalne pochylenie nie powinno przekraczać 1:50. Po wykonaniu pali należy sporządzić operat geodezyjny usytuowania osi pali. 14. Próbne obciążenia pali Ze względu na ilość pali dla posadowienia hali należy wykonać trzy próby obciążeń pali średnicy 60 cm i jedną pala o średnicy 40 cm. UWAGA: 1) ILOŚCI PALI MOGĄ ULEC ZMIANIE PO PRÓBNYCH OBCIĄŻENIACH PALI. 15. Odbiór robót Odbiory częściowe dokonywane są w oparciu o metryki (wg załączonego wzoru) pali sporządzone przez kierownika robót palowych. Do odbiorów częściowych powinny być dołączone atesty na zastosowaną stal zbrojeniową. Odbiór robót palowych nastąpi jednorazowo odbiorem końcowym. Końcowy odbiór robót należy wykonać na podstawie następujących materiałów: dokumentacja techniczna z naniesionymi zmianami i uzupełnieniami dokonanymi w trakcie wykonania robót, inwentaryzacja powykonawcza osi pali, metryki pali wg załączonego wzoru, atesty lub deklaracja zgodności na zastosowane materiały, wyniki próbnych obciążeń pali. 9

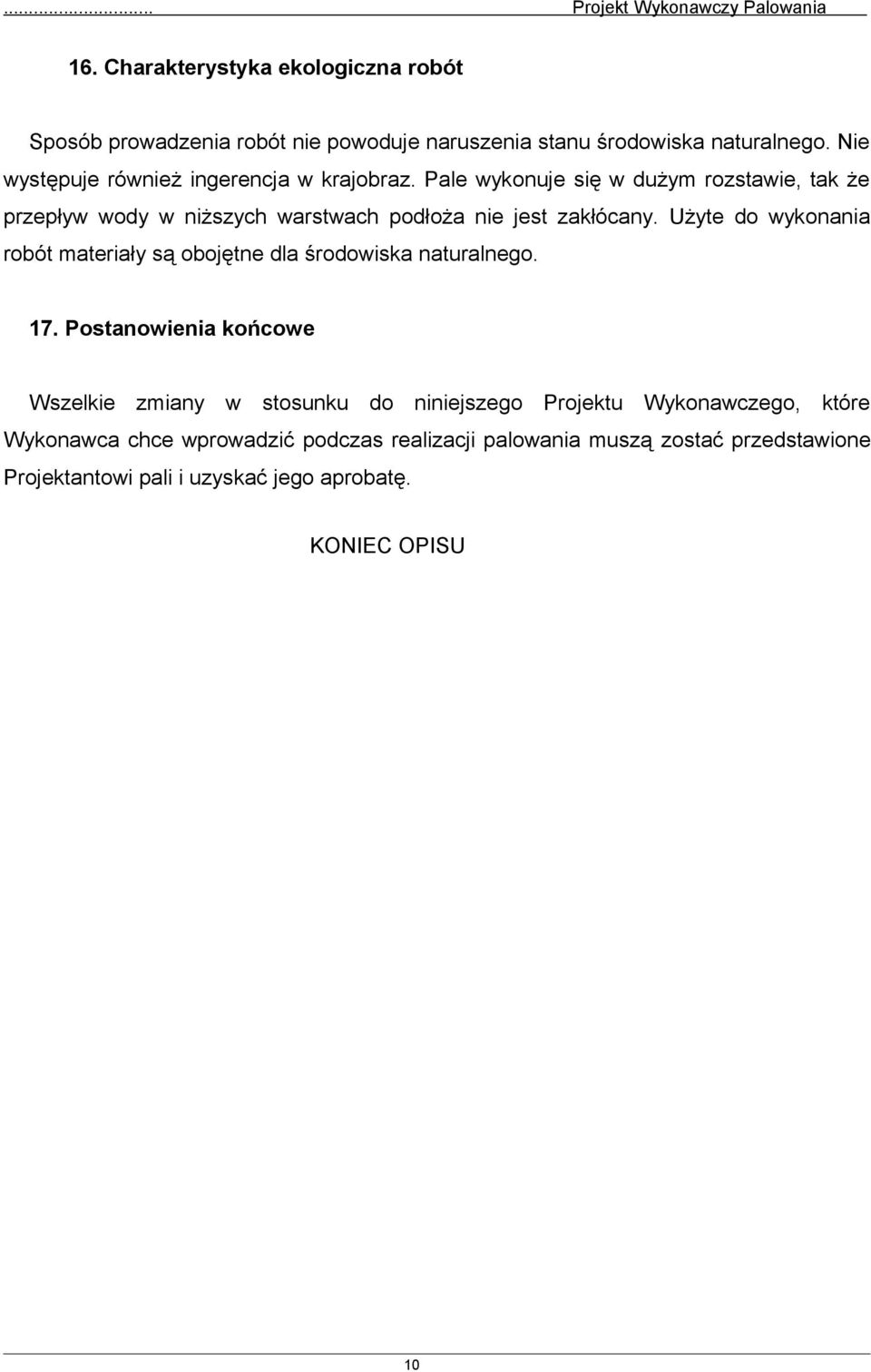

11 16. Charakterystyka ekologiczna robót Sposób prowadzenia robót nie powoduje naruszenia stanu środowiska naturalnego. Nie występuje również ingerencja w krajobraz. Pale wykonuje się w dużym rozstawie, tak że przepływ wody w niższych warstwach podłoża nie jest zakłócany. Użyte do wykonania robót materiały są obojętne dla środowiska naturalnego. 17. Postanowienia końcowe Wszelkie zmiany w stosunku do niniejszego Projektu Wykonawczego, które Wykonawca chce wprowadzić podczas realizacji palowania muszą zostać przedstawione Projektantowi pali i uzyskać jego aprobatę. KONIEC OPISU 10

12 METRYKA PALI Metoda: Formowane świdrem ciągłym CFA Wykonawca : Budowa :.. Data :... Numer pala Średnica pala [cm] Dł. pala wg projektu [m] Dł. pala wykonanego [m] Ilość betonu wbudowanego [m 3 ] Betonz betoniarni: Zbrojenie Uwagi :... 11

13 ZESTAWIENIE STALI ZBROJENIOWEJ 12

14 13

15 RYSUNKI 14
