Instrukcja z przedmiotu: Zarządzanie dokumentacją techniczną

Transkrypt

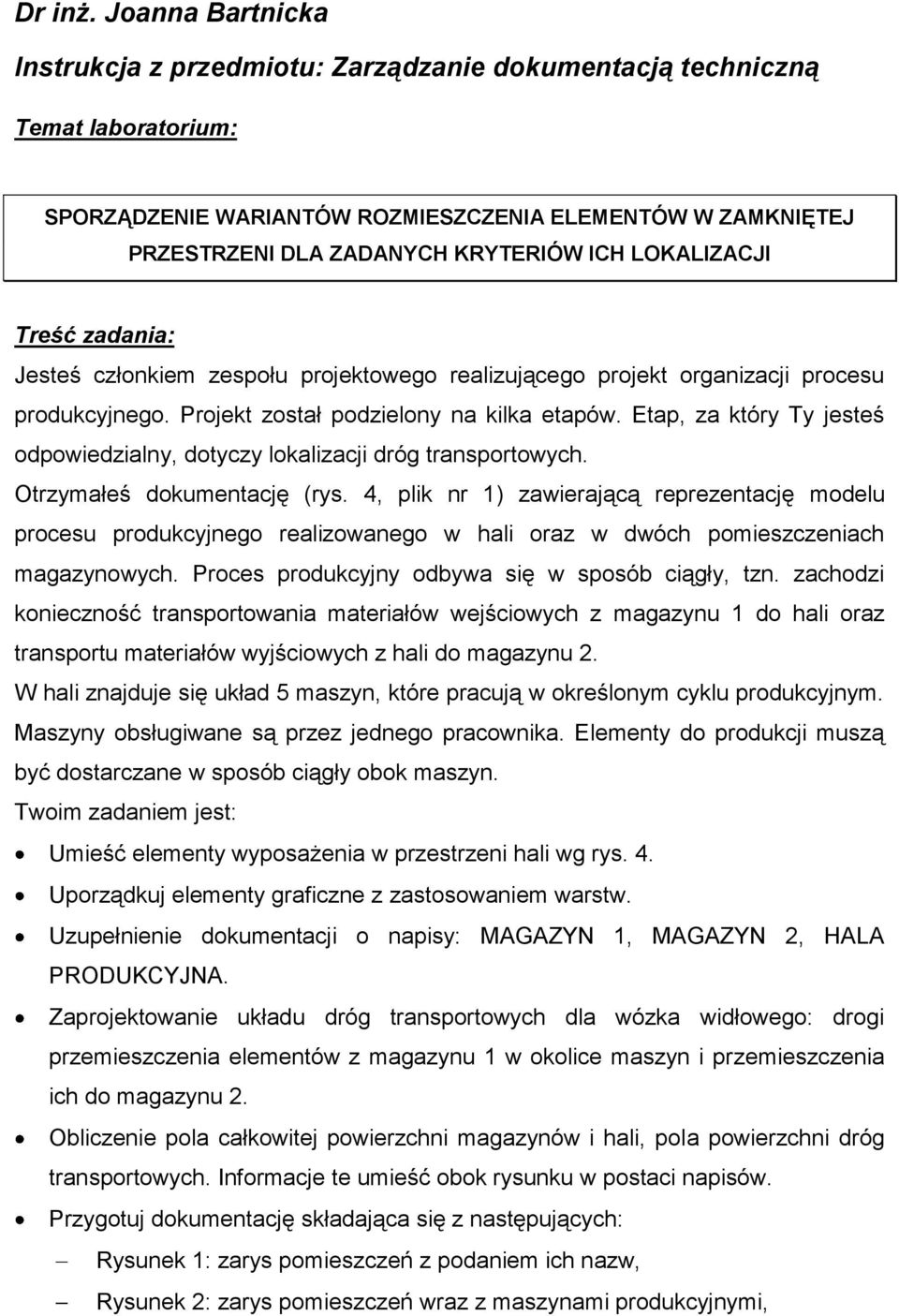

1 Dr inż. Joanna Bartnicka Instrukcja z przedmiotu: Zarządzanie dokumentacją techniczną Temat laboratorium: SPORZĄDZENIE WARIANTÓW ROZMIESZCZENIA ELEMENTÓW W ZAMKNIĘTEJ PRZESTRZENI DLA ZADANYCH KRYTERIÓW ICH LOKALIZACJI Treść zadania: Jesteś członkiem zespołu projektowego realizującego projekt organizacji procesu produkcyjnego. Projekt został podzielony na kilka etapów. Etap, za który Ty jesteś odpowiedzialny, dotyczy lokalizacji dróg transportowych. Otrzymałeś dokumentację (rys. 4, plik nr 1) zawierającą reprezentację modelu procesu produkcyjnego realizowanego w hali oraz w dwóch pomieszczeniach magazynowych. Proces produkcyjny odbywa się w sposób ciągły, tzn. zachodzi konieczność transportowania materiałów wejściowych z magazynu 1 do hali oraz transportu materiałów wyjściowych z hali do magazynu 2. W hali znajduje się układ 5 maszyn, które pracują w określonym cyklu produkcyjnym. Maszyny obsługiwane są przez jednego pracownika. Elementy do produkcji muszą być dostarczane w sposób ciągły obok maszyn. Twoim zadaniem jest: Umieść elementy wyposażenia w przestrzeni hali wg rys. 4. Uporządkuj elementy graficzne z zastosowaniem warstw. Uzupełnienie dokumentacji o napisy: MAGAZYN 1, MAGAZYN 2, HALA PRODUKCYJNA. Zaprojektowanie układu dróg transportowych dla wózka widłowego: drogi przemieszczenia elementów z magazynu 1 w okolice maszyn i przemieszczenia ich do magazynu 2. Obliczenie pola całkowitej powierzchni magazynów i hali, pola powierzchni dróg transportowych. Informacje te umieść obok rysunku w postaci napisów. Przygotuj dokumentację składająca się z następujących: Rysunek 1: zarys pomieszczeń z podaniem ich nazw, Rysunek 2: zarys pomieszczeń wraz z maszynami produkcyjnymi,

2 Rysunek 3: zarys pomieszczeń wraz z maszynami produkcyjnymi i drogami transportowymi, Rysunek 4: zarys pomieszczeń wraz z drogami transportowymi wraz z napisami. Rysunki umieść w pliku Microsoft Word, eksportując je z programu AutoCAD jako pliki z rozszerzeniem bmp (menu: Plik: Eksport). W projekcie należy uwzględnić następujące kryteria: szerokość drogi transportowej 2,5 [m], szerokość drogi dostawy elementów do maszyn 3[m], należy zachować odstęp 0,5 [m] przy zapewnieniu odległości drogi od ścian pomieszczenia oraz odległości maszyny od pojemnika z elementami. Pozostałe wymiary należy przyjąć wg uznania zachowując proporcje na rysunku. Rys. 4 Model procesu produkcyjnego realizowanego w hali oraz w dwóch pomieszczeniach magazynowych Realizacja ćwiczenia pozwoli ci na osiągnięcie następujących korzyści: przypomnienie oraz poznanie nowych poleceń rysunkowych i edycyjnych w programie AutoCAD,

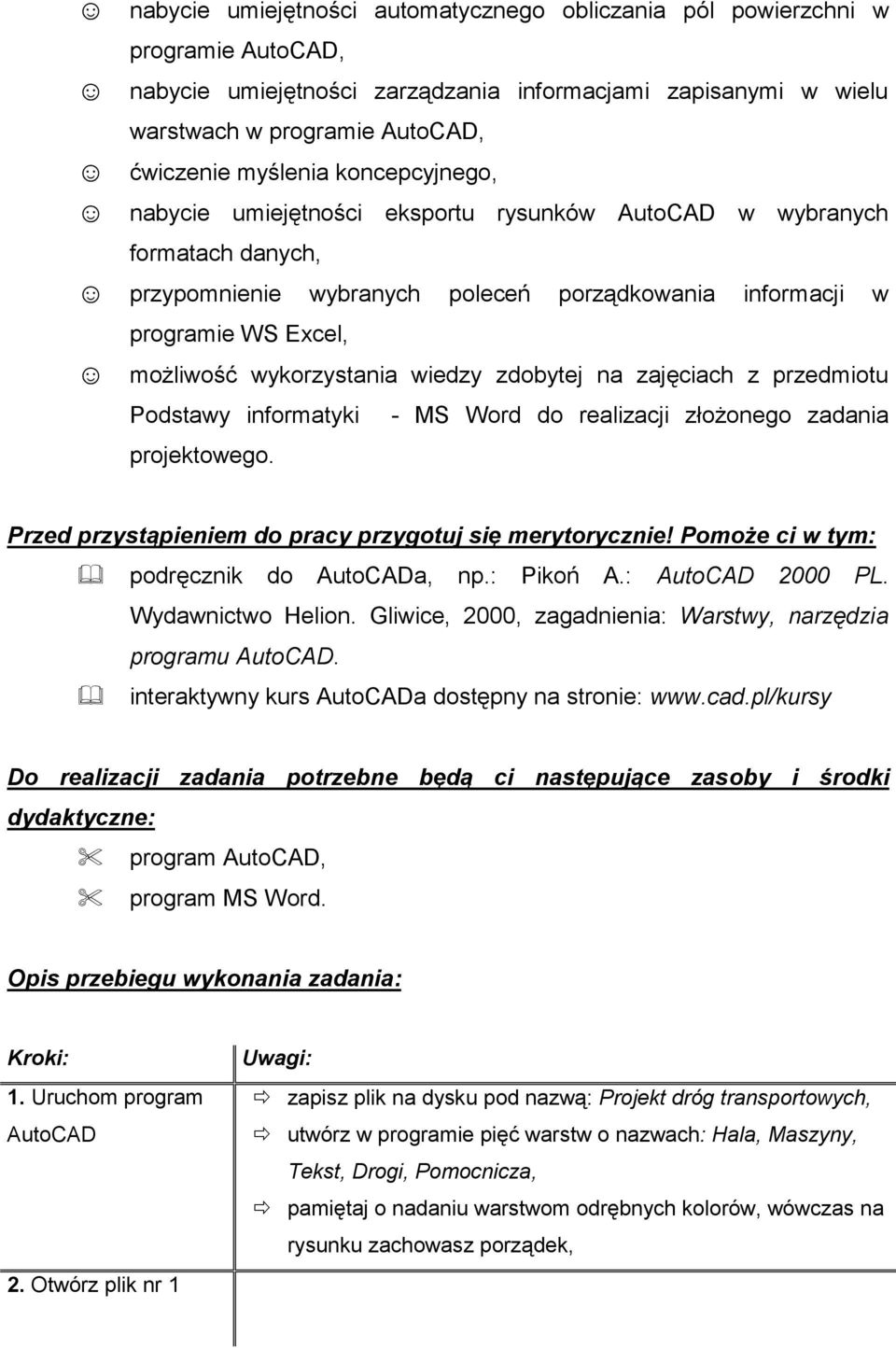

3 nabycie umiejętności automatycznego obliczania pól powierzchni w programie AutoCAD, nabycie umiejętności zarządzania informacjami zapisanymi w wielu warstwach w programie AutoCAD, ćwiczenie myślenia koncepcyjnego, nabycie umiejętności eksportu rysunków AutoCAD w wybranych formatach danych, przypomnienie wybranych poleceń porządkowania informacji w programie WS Excel, możliwość wykorzystania wiedzy zdobytej na zajęciach z przedmiotu Podstawy informatyki - MS Word do realizacji złożonego zadania projektowego. Przed przystąpieniem do pracy przygotuj się merytorycznie! Pomoże ci w tym: podręcznik do AutoCADa, np.: Pikoń A.: AutoCAD 2000 PL. Wydawnictwo Helion. Gliwice, 2000, zagadnienia: Warstwy, narzędzia programu AutoCAD. interaktywny kurs AutoCADa dostępny na stronie: Do realizacji zadania potrzebne będą ci następujące zasoby i środki dydaktyczne: program AutoCAD, program MS Word. Opis przebiegu wykonania zadania: Kroki: 1. Uruchom program AutoCAD Uwagi: zapisz plik na dysku pod nazwą: Projekt dróg transportowych, utwórz w programie pięć warstw o nazwach: Hala, Maszyny, Tekst, Drogi, Pomocnicza, pamiętaj o nadaniu warstwom odrębnych kolorów, wówczas na rysunku zachowasz porządek, 2. Otwórz plik nr 1

4 3. Umieść maszyny we wskazanych na rysunku miejscach w zarysie Hali 4. Uzupełnij dokumentację o nazwy pomieszczeń 5 Zaprojektuj układ dróg transportowych według wytycznych w zadaniu 6. Oblicz pole całkowitej powierzchni magazynów i hali 7. Oblicz pole powierzchni dróg transportowych 8. Uzupełnij dokumentację o pola powierzchni 9. Wykonaj dokumentację składającą się z 4 na warstwie Pomocnicza dorysuj przekątne obiektów przedstawiających zarysy maszyn, w ten sposób zlokalizujesz środki zarysów maszyn, na warstwie Pomocnicza narysuj linie pomocnicze wyznaczające punkt wstawienia zarysów maszyn, jeżeli nie chcesz wyprowadzać dodatkowych obiektów pomocniczych zastosuj tryb lokalizacji punktu: Od, przenieś narysowane zarysy maszyn w wyznaczone liniami pomocniczymi miejsca wstawienia pamiętając o zaznaczeniu właściwego punktu bazowego na zarysie maszyny, pamiętaj, aby napisy umieszczone były na warstwie Tekst, pamiętaj, aby nadać odpowiednią wysokość czcionki, możesz w tym celu zdefiniować własny styl tekstu, pamiętaj o kryteriach projektowych, aby wyznaczyć minimalną odległość drogi transportowej od ścian, odsuń linie wyznaczające ściany Hali o 0,5m do środka, pamiętaj, że drogi transportowe powinny ominąć pole poruszania się człowieka, aby zwiększyć czytelność rysunku, możesz zakreskować obszar dróg, aby ułatwić obliczenie pola powierzchni, pozostaw warstwę Hala, a resztę warstw wyłącz, jeżeli zarys hali jest zbudowany z odrębnych obiektów, połącz je linią lub za utwórz no wy obiekt: Obwiednię, pamiętaj, że w programie AutoCAD istnieje możliwość dodawania i odejmowania pól powierzchni, aby ułatwić obliczenie pola powierzchni, pozostaw warstwę Drogi, a resztę warstw wyłącz, postępuj analogicznie do etapów pkt 6. wprowadź tekst postępując analogicznie do punktu5. przy eksporcie rysunku zaznacz format eksportowanego pliku jako *.bmp, zapisz poszczególne rysunki na dysku,

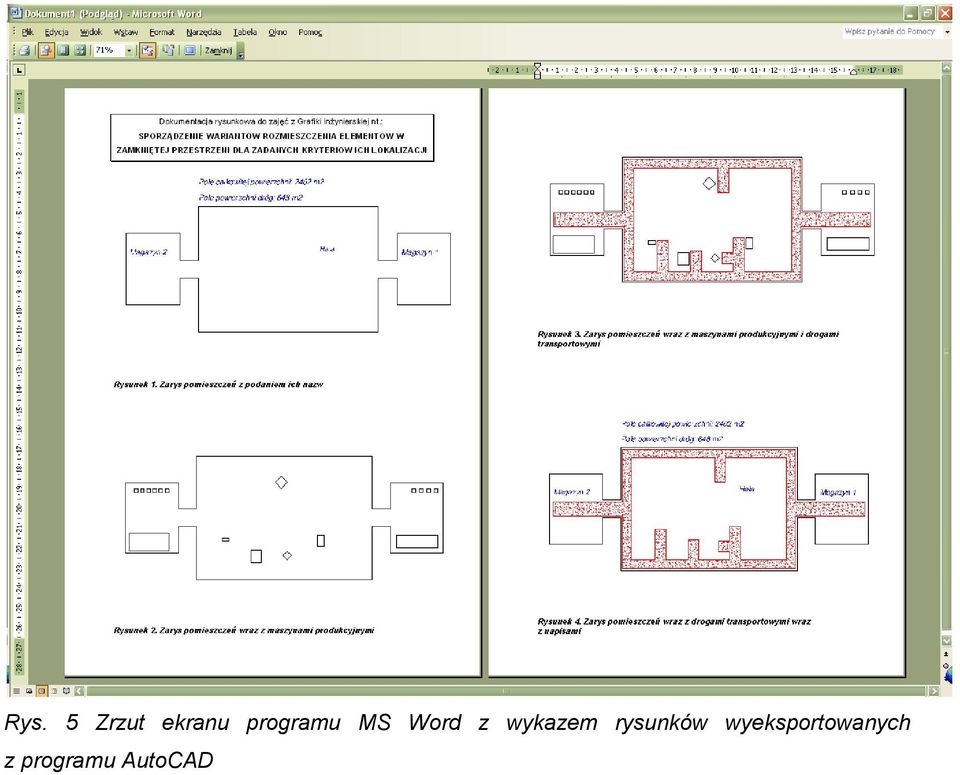

5 rysunków wg wytycznych w zadaniu 10. Uruchom program MS Word poszczególne rysunki wykonaj poprzez włączanie i wyłączanie określonych warstw, nie zamykaj programu AutoCAD, oba programy mogą być uruchomione jednocześnie, wstaw wyeksportowane rysunki do bieżącego dokumentu, pod każdym rysunkiem umieść podpis, zapisz plik na dysku. Jedno z możliwych rozwiązań zadania pokazano na rys. 5. Rys. 4 Zrzut ekranu programu AutoCAD z modelem hali produkcyjnej i zaprojektowanymi drogami transportowymi

6 Rys. 5 Zrzut ekranu programu MS Word z wykazem rysunków wyeksportowanych z programu AutoCAD
