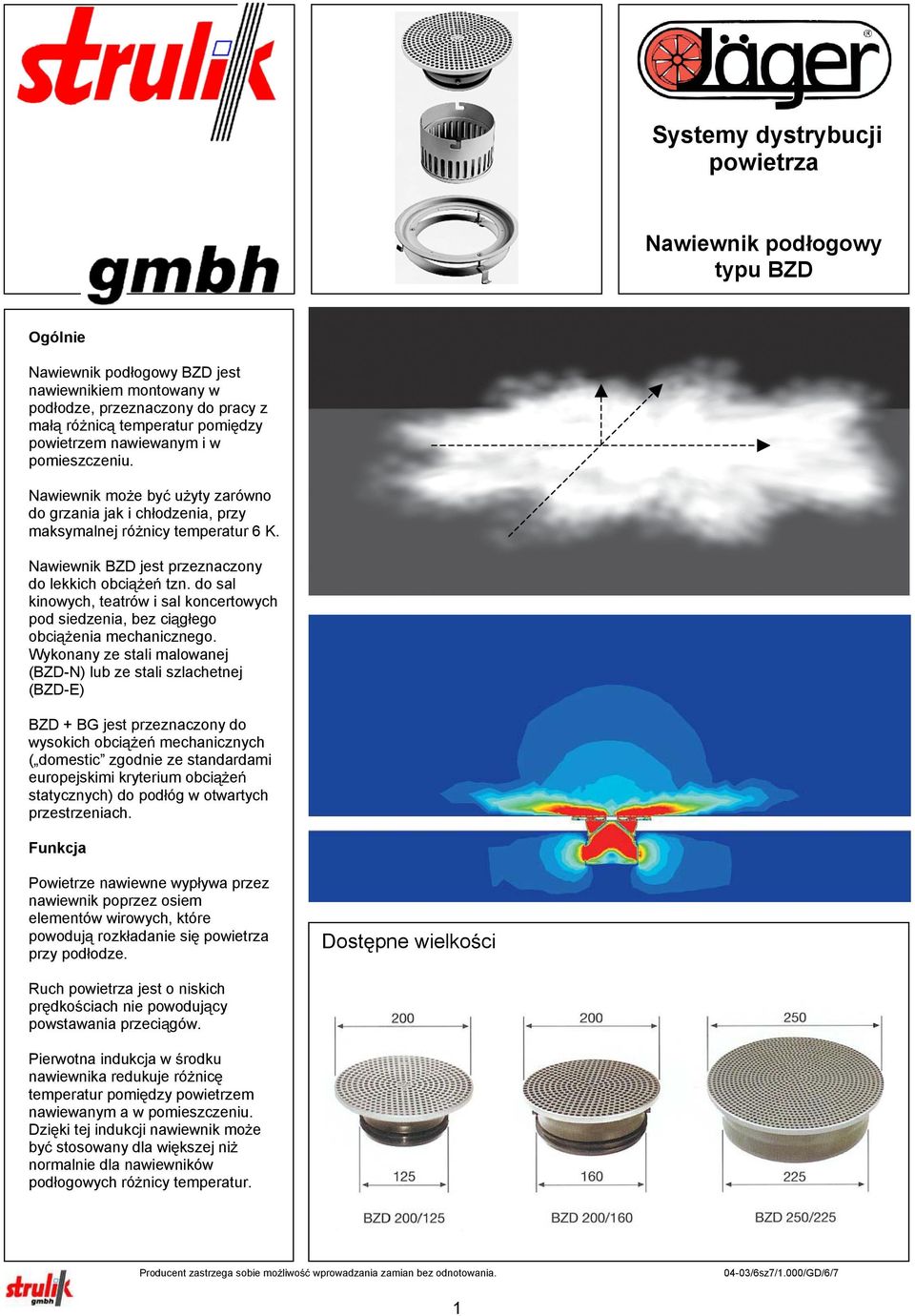

1 Systemy dystrybucji powietrza Nawiewnik pod ogowy Ogólnie Nawiewnik pod ogowy BZD jest nawiewnikiem montowany w pod odze, przeznaczony do pracy z ma ró nic temperatur pomi dzy powietrzem nawiewanym i w pomieszczeniu. Nawiewnik mo e by u yty zarówno do grzania jak i ch odzenia, przy maksymalnej ró nicy temperatur 6 K. Nawiewnik BZD jest przeznaczony do lekkich obci e tzn. do sal kinowych, teatrów i sal koncertowych pod siedzenia, bez ci g ego obci enia mechanicznego. Wykonany ze stali malowanej (BZD-N) lub ze stali szlachetnej (BZD-E) BZD + BG jest przeznaczony do wysokich obci e mechanicznych ( domestic zgodnie ze standardami europejskimi kryterium obci e statycznych) do pod óg w otwartych przestrzeniach. Funkcja Powietrze nawiewne wyp ywa przez nawiewnik poprzez osiem elementów wirowych, które powoduj rozk adanie si powietrza przy pod odze. Dost pne wielko ci Ruch powietrza jest o niskich pr dko ciach nie powoduj cy powstawania przeci gów. Pierwotna indukcja w rodku nawiewnika redukuje ró nic temperatur pomi dzy powietrzem nawiewanym a w pomieszczeniu. Dzi ki tej indukcji nawiewnik mo e by stosowany dla wi kszej ni normalnie dla nawiewników pod ogowych ró nicy temperatur. Producent zastrzega sobie mo liwo wprowadzania zamian bez odnotowania /6sz7/1.000/GD/6/7 1

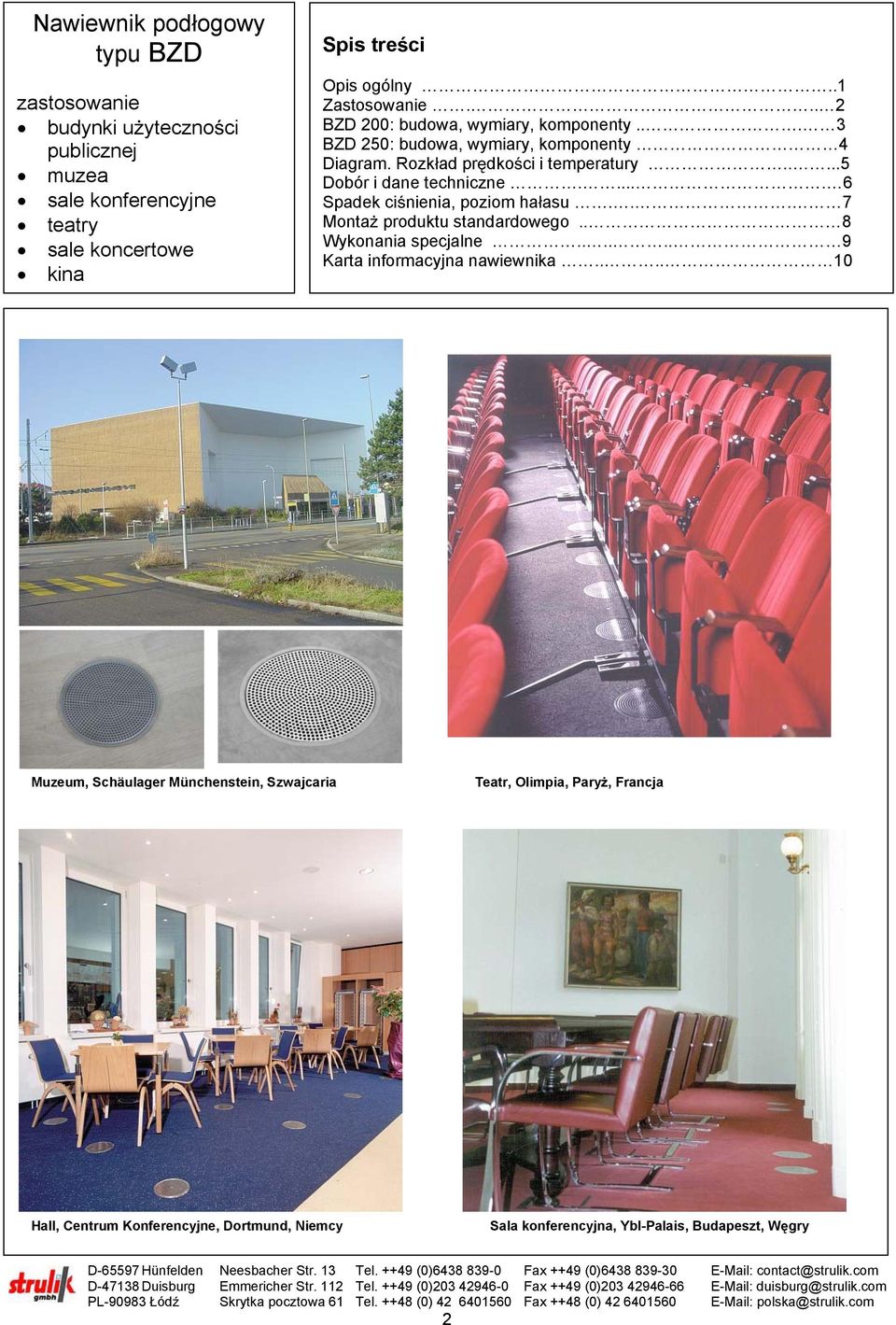

2 zastosowanie budynki u yteczno ci publicznej muzea sale konferencyjne teatry sale koncertowe kina Spis tre ci Opis ogólny..1 Zastosowanie... 2 BZD 200: budowa, wymiary, komponenty... 3 BZD 250: budowa, wymiary, komponenty 4 Diagram. Rozk ad pr dko ci i temperatury Dobór i dane techniczne Spadek ci nienia, poziom ha asu... 7 Monta produktu standardowego.. 8 Wykonania specjalne Karta informacyjna nawiewnika Muzeum, Schäulager Münchenstein, Szwajcaria Teatr, Olimpia, Pary, Francja Hall, Centrum Konferencyjne, Dortmund, Niemcy Sala konferencyjna, Ybl-Palais, Budapeszt, W gry D Hünfelden Neesbacher Str. 13 Tel (0) Fax ++49 (0) contact@strulik.com D Duisburg Emmericher Str. 112 Tel (0) Fax ++49 (0) duisburg@strulik.com PL ód Skrytka pocztowa 61 Tel (0) Fax ++48 (0) polska@strulik.com 2

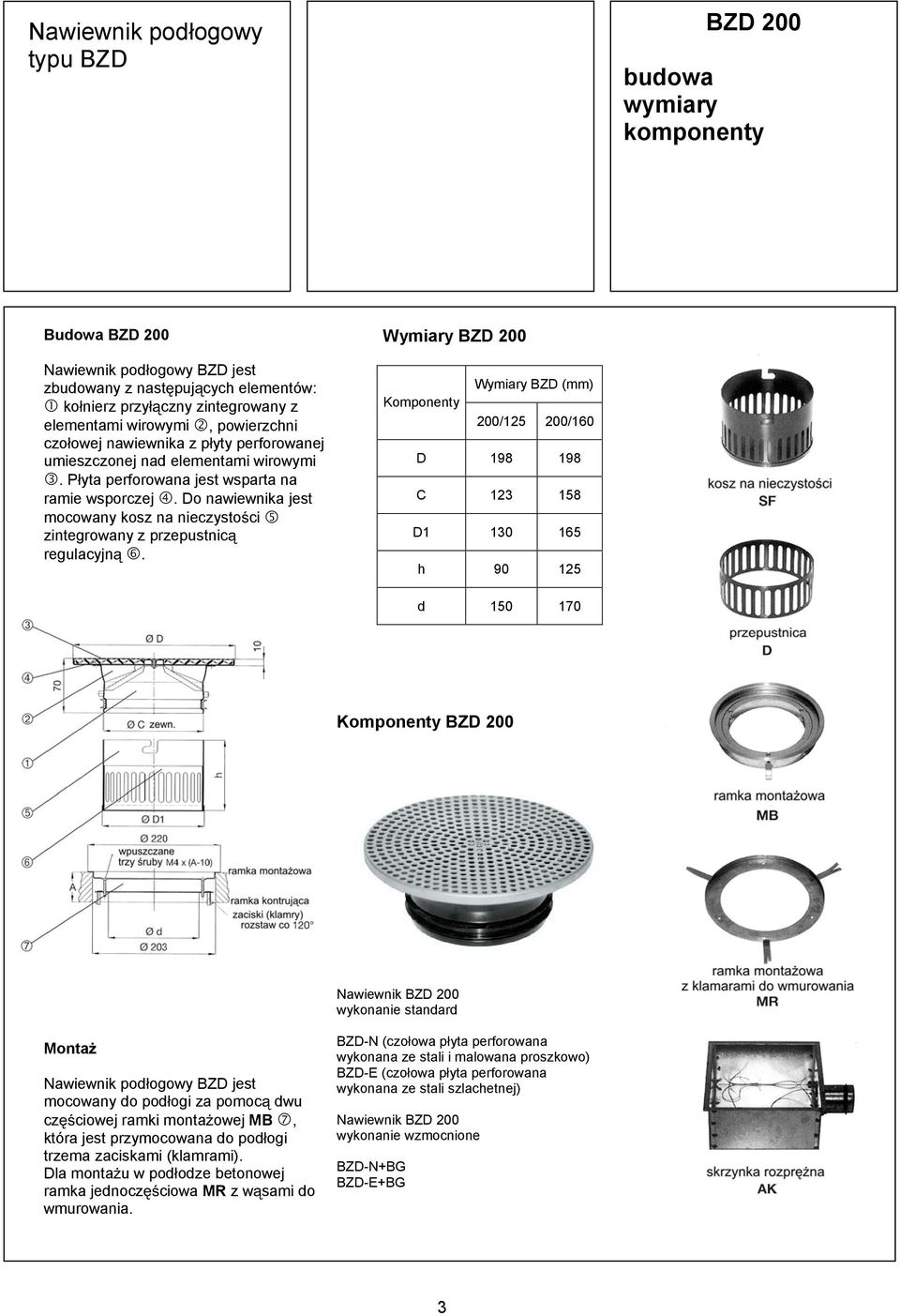

3 BZD 200 budowa wymiary komponenty Budowa BZD 200 Nawiewnik pod ogowy BZD jest zbudowany z nast puj cych elementów: ko nierz przy czny zintegrowany z elementami wirowymi, powierzchni czo owej nawiewnika z p yty perforowanej umieszczonej nad elementami wirowymi. P yta perforowana jest wsparta na ramie wsporczej. Do nawiewnika jest mocowany kosz na nieczysto ci zintegrowany z przepustnic regulacyjn. Wymiary BZD 200 Wymiary BZD (mm) Komponenty 200/ /160 D C D h d Komponenty BZD 200 Nawiewnik BZD 200 wykonanie standard Monta Nawiewnik pod ogowy BZD jest mocowany do pod ogi za pomoc dwu cz ciowej ramki monta owej MB, która jest przymocowana do pod ogi trzema zaciskami (klamrami). Dla monta u w pod odze betonowej ramka jednocz ciowa MR z w sami do wmurowania. BZD-N (czo owa p yta perforowana wykonana ze stali i malowana proszkowo) BZD-E (czo owa p yta perforowana wykonana ze stali szlachetnej) Nawiewnik BZD 200 wykonanie wzmocnione BZD-N+BG BZD-E+BG 3

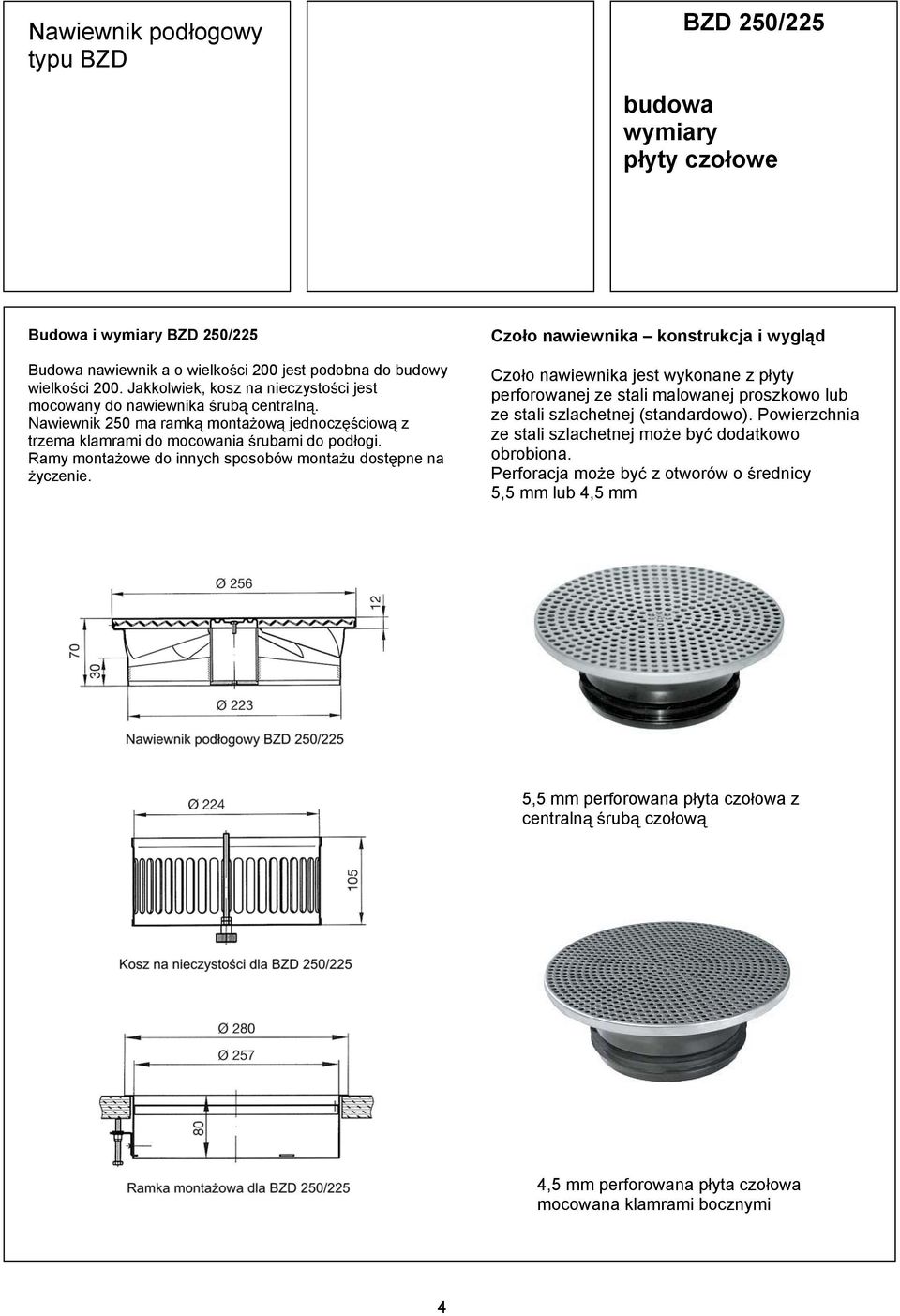

4 BZD 250/225 budowa wymiary p yty czo owe Budowa i wymiary BZD 250/225 Budowa nawiewnik a o wielko ci 200 jest podobna do budowy wielko ci 200. Jakkolwiek, kosz na nieczysto ci jest mocowany do nawiewnika rub centraln. Nawiewnik 250 ma ramk monta ow jednocz ciow z trzema klamrami do mocowania rubami do pod ogi. Ramy monta owe do innych sposobów monta u dost pne na yczenie. Czo o nawiewnika konstrukcja i wygl d Czo o nawiewnika jest wykonane z p yty perforowanej ze stali malowanej proszkowo lub ze stali szlachetnej (standardowo). Powierzchnia ze stali szlachetnej mo e by dodatkowo obrobiona. Perforacja mo e by z otworów o rednicy 5,5 mm lub 4,5 mm 5,5 mm perforowana p yta czo owa z centraln rub czo ow 4,5 mm perforowana p yta czo owa mocowana klamrami bocznymi 4

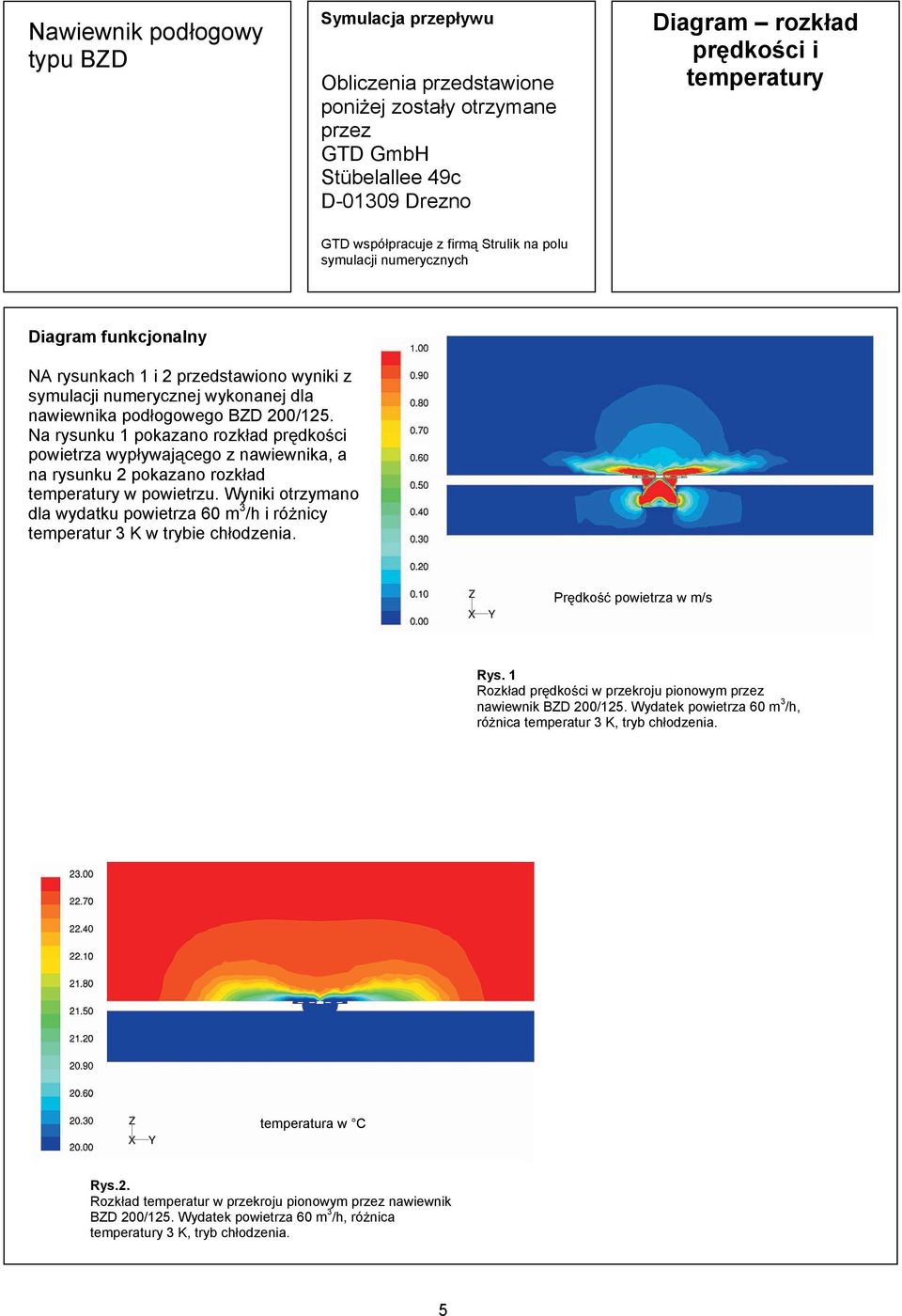

5 Symulacja przep ywu Obliczenia przedstawione poni ej zosta y otrzymane przez GTD GmbH Stübelallee 49c D Drezno Diagram rozk ad pr dko ci i temperatury GTD wspó pracuje z firm Strulik na polu symulacji numerycznych Diagram funkcjonalny NA rysunkach 1 i 2 przedstawiono wyniki z symulacji numerycznej wykonanej dla nawiewnika pod ogowego BZD 200/125. Na rysunku 1 pokazano rozk ad pr dko ci powietrza wyp ywaj cego z nawiewnika, a na rysunku 2 pokazano rozk ad temperatury w powietrzu. Wyniki otrzymano dla wydatku powietrza 60 m 3 /h i ró nicy temperatur 3 K w trybie ch odzenia. Pr dko powietrza w m/s Rys. 1 Rozk ad pr dko ci w przekroju pionowym przez nawiewnik BZD 200/125. Wydatek powietrza 60 m 3 /h, ró nica temperatur 3 K, tryb ch odzenia. temperatura w C Rys.2. Rozk ad temperatur w przekroju pionowym przez nawiewnik BZD 200/125. Wydatek powietrza 60 m 3 /h, ró nica temperatury 3 K, tryb ch odzenia. 5

6 Dane techniczne Pr dko powietrza Ró nice temperatur Pr dko ci powietrza Wyp yw wirowy z nawiewnika bezpo rednio nad pod og powoduje redukcj pr dko ci powietrza w p aszczy nie poziomej. Maksymalna pr dko powietrza wyp ywaj cego z nawiewnika jest na wysoko ci 50 mm. Na rys. 3 i 4. pokazane s odleg o ci od osi nawiewnika BZD 200 i BZD 250, w których na wysoko ci 50 mm pr dko powietrza spada do 0,2 m/s. Przedstawione dane dla ró nicy temperatur 3 K trybu ch odzenia. Na rys. 5. pokazane s pr dko ci lokalne powietrza w odleg o ci od osi nawiewnika BZD 200 wynosz cym 460 mm dla wydatku od 30 m 3 /h do 60 m 3 /h. Spadek ró nicy temperatur powietrza Na rys. 6. pokazany jest procentowy spadek ró nicy temperatury powietrza nawiewanego do powietrza w pomieszczeniu dla BZD 200 w zale no ci od odleg o ci od nawiewnika dla przep ywu od 40 m3/h do 60 m3/h. Dane dla ró nicy temperatur od 2 do 4 K, dla trybu ch odzenia. Rys. 3. BZD 200, odleg o od rodka nawiewnika do punktu na wysoko ci 50 mm gdzie pr dko powietrza redukuje si do 0,2 m/s. Rys. 5. BZD 200, pr dko powietrza w odleg o ci 450 mm od rodka nawiewnika dla wydatku powietrza od 30 do 60 m 3 /h. Rys. 6. BZD 200, procentowy spadek ró nicy temperatury powietrza w zale no ci od odleg o ci od rodka nawiewnika. Rys. 4. BZD 250, odleg o od rodka nawiewnika do punktu na wysoko ci 50 mm gdzie pr dko powietrza redukuje si do 0,2 m/s. 6

7 Dane techniczne Poziom ha asu Spadek ci nienia Poziom ha asu i spadek ci nienia Poziom nat enia d wi ku w db(a), spadek ci nienia w Pa pokazany na rys. 7, 8 i 9. Rys. 7. BZD 200/125, spadek ci nienia i poziom nat enia d wi ku. Rys. 8. BZD 250/225, spadek ci nienia i poziom nat enia d wi ku. Rys. 9. BZD 200/160, spadek ci nienia i poziom nat enia d wi ku. 7

8 Sposoby monta u Produkt standardowy i wykonania specjalne Monta w pod odze technicznej (pozornej). Nawiew powietrza poprzez komor rozpr n pod pod og. Monta w pod odze technicznej (pozornej). Nawiew powietrza poprzez indywidualn skrzynk rozpr n. Specjalny nawiewnik BZD 250, niski ze specjaln ramk monta ow. (Fundacja Prada, Nowy Jork, USA) Specjalny nawiewnik BZD, z przed u onym koszem na nieczysto ci oraz z t umikiem ha asu. (Olimpia, Pary, Francja) Specjalny nawiewnik BZD do wysokich obci e ze specjaln ramk monta ow. (Schaulager, Münchenstein, Szwajcaria) 8

9 Przyk ady rozwi za specjalnych Nawiewnik do wysokich obci e z pokryw drewnian (630 x 630 mm), z koszem na nieczysto ci i skrzynk na pod czenia elektryczne. Monta w kanale betonowym. Krata wywiewna z zewn trzn p yt perforowan (400 x 400 mm), wykonana ze stali szlachetnej (kwasoodpornej) Nawiewnik kratownicowy z wierzchni p yt perforowan wykonany ze stali szlachetnej (kwasoodpornej) i koszem na nieczysto ci do modu u pod ogi (600 x 600 mm). Nawiewnik pod ogowy z modu em wewn trznym do kana u betonowego. Wierzchnia p yta perforowana wykonana ze stali. 9

10 KARTA INFORMACYJNA Pozycja Opis Ilo sztuk Cena za szt. Dop ata Nawiewnik pod ogowy BZD jest przeznaczony do nawiewu powietrza przez pod og. Nawiewnik zawiera element wirowy, wierzchni p yt perforowan, opcjonalnie wzmocnion, pojemnik (kosz) na nieczysto ci i przepustnic regulacyjn zintegrowan z koszem. Montowany w pod odze technicznej poprzez dwucz ciow ramk monta ow. Do komory lub skrzynki rozpr nej. Element wirowy, kosz oraz przepustnica jest wykonana ze stali malowanej na RAL 9005 matowy. Skrzynka rozpr na jest wykonana ze stali ocynkowanej. Nawiewnik pod ogowy Wielko : BZD 200/125 BZD 200/160 BZD 250/225 Czo o nawiewnika: P yta perforowana, stal szlachetna.. (BZD-E) P yta perforowana, stal malowana na RAL.. (BZD-N) Mocowany rub centraln Mocowanie za pomoc klamer na obwodzie Wyposa enie Czo o wzmocnione.. (BG) Ramka monta owa (dwucz ciowa) (MR) Widoczna cz ze stali szlachetnej Stal ocynkowana Stal malowana na kolor RAL Kosz na nieczysto ci (SF) Przepustnica.. (D) Ramka monta owa z w sami do betonu (MR) Skrzynka rozpr na (AK) Wydatek powietrza:.. l/s lub m 3 /h Maks. poziom d wi ku. db(a) Maks. spadek ci nienia. Pa Producent: Typ: STRULIK BZD 10
