MONITOROWANIE OSÓB ZAGROŻONYCH KARDIOLOGICZNIE W ŻYCIU CODZIENNYM DOŚWIADCZENIA INSTYTUTU TECHNIKI I APARATURY MEDYCZNEJ W ZABRZU ADAM GACEK

Transkrypt

1 MONITOROWANIE OSÓB ZAGROŻONYCH KARDIOLOGICZNIE W ŻYCIU CODZIENNYM DOŚWIADCZENIA INSTYTUTU TECHNIKI I APARATURY MEDYCZNEJ W ZABRZU ADAM GACEK POLSKO BRYTYJSKIE FORUM NOWOCZESNEJ OCHRONY ZDROWIA ZABRZE

2 TELEMONITORING MEDYCZNY

3 TELEMONITORING KARDIOLOGICZNY MONITOROWANE PARAMETRY PRZEBIEG ECG CZĘSTOŚĆ RYTMU SERCA ZMIENNOŚĆ RYTMU SERCA SZYBKOŚĆ PRZEWODZENIA FALII TĘTNA AKTYWNOŚĆ FIZYCZNA POTLIWOŚĆ POMIARY BIOIMPEDANCYJNE SATURACJA TLENEM KRWI TĘTNICZEJ TEMPERATURA POWIERZCHNI SKÓRY MOSTKA

4 TELEMETRYCZNY SYSTEM MONITOROWANIA PACJENTÓW W WARUNKACH DOMOWYCH REVITUS

5 MODUŁY SYSTEMU REVITUS Moduł komunikatora Moduł EKG Pomiar: EKG, SpO2, sygnał przyspieszeń. Moduł oddechu i kumulacji wody Pomiar: Impedancyjny pomiar zmian kumulacji, wody w płucach respiracja, EKG.

6 SYSTEM REJESRTACJI SYGNAŁÓW PSYCHOFIZJOLOGICZNYCH PILOTÓW SMP 300

7 SMP 300 MONITOROWANE PARAMETRY EKG EMG Częstość oddechu SpO2 Parametry Środowiskowe Przyspieszenia Bluetooth, GSM, GPRS, WiFi

8 SYSTEM MONITOROWANIA STANU FUNKCJONALNEGO OSÓB STARSZYCH I NIEPEŁNOSPRAWNYCH EDFAS

9 FUNKCJE REJESTRATORA EDFAS Akwizycja i transmisja biosygnałów do PDA: EKG 1, EKG 2 oraz impedancja, Fotopletyzmogram, Przyspieszenia ortogonalne. Detekcja: upadek pacjenta, pozycja. Pomiary: pomiar rytmu serca (chwilowy odstęp zespołów QRS, średnia częstość rytmu serca), pomiar saturacji krwi tlenem, pomiary impedancyjne.

10 SYSTEM MONITOROWANIA PARAMETRÓW BIOMEDYCZNYCH W TRAKCIE BADAŃ W SYMULATORZE SKP - BIO

11 STRATEGMED PROJEKT ŚCChS Lider konsorcjum,,wykorzystanie telemonitoringu medycznego dla poprawy jakości życia chorych z niewydolnością serca CELE Określenie kombinacji sygnałów biomedycznych o najmniejszej zmienności wewnątrz osobniczej i najlepszej czułości oraz swoistości w rozpoznawaniu zagrożenia destabilizacji krążenia.

12 MODUŁY ITAM MODUŁY INNYCH PRODUCENTÓW Przebieg EKG EQUIVITAL Częstość rytmu serca Zmienność rytmu serca Szybkość przewodzenia fali tętna HEXOSKIN Aktywność fizyczna Potliwość SCHIMMER Pomiar bioimpedancyjne Saturacja tlenem krwi tętniczej Temperatura powierzchni skóry mostka

13 Przebieg EKG Częstość rytmu serca Zmienność rytmu serca SKP - BIO Szybkość przewodzenia fali tętna Aktywność fizyczna MODUŁ BIOIMPEDANCYJNY Potliwość Pomiary bioimpedancyjne Saturacja tlenem krwi tętniczej BIOSIP Temperatura powierzchni skóry mostka

14 POMIARY BIOIMPEDANCYJNE - Z CYKL HEMODYNAMICZNY B C X SYGNAŁ BIOIMPEDANCYJNY Z [Ω] Z -ICG = -d( Z)/dt Z 0 Z 1% Z 0 ciśnienie w pniu płucnym z materiałów firmy CardioDynamics ciśnienie w aorcie CYKL KARDIOIMPEDANCYJNY objętość komór serca C FKG (fonokardiogram) B dz max EKG VET X PARAMETRY HEMODYNAMICZNE: SV f(dz,vet, Z0) max objętość wyrzutowa (STROKE VOLUME) dz max - amplituda fali skurczowej VET czas wyrzutu krwi z komór CO SV HR TFC 1000/ Z0 pojemność minutowa (CARDIAC OUTPUT) zawartość płynów w klatce piersiowej (THORACIC FLUID CONTENT)

15 MODUŁY DO POMIARÓW BIOIMPEDANCYJNYCH BioimpCO EKG i 8 sygnałów bioimpedancyjnych (ΔZ, Z 0 ) rejestracja zestawu danych pomiarowych dla systemu CAVASCREEN MPR- EDFAS 2 różnicowe kanały EKG pomiar SpO 2 sygnał bioimpedancyjny (oddech i uwodnienie w obszarze klatki piersiowej) pozycja i ruchliwość pacjenta SYSTEM ANALIZY DANYCH akwizycja i wizualizacja pomiarowych danych przetwarzanie analiza wyników badań oznaczanie parametrów hemodynamicznych (SV, CO, VET, TFC) analiza ekspertowa w przypadku systemu CAVASCREEN Moduł bioimpedancyjny 3 sygnały bioimpedancyjne (ΔZ, ICG, Z 0 ) konfigurowalne wejścia do rejestracji reokardiogramu i przepływów szyjnych

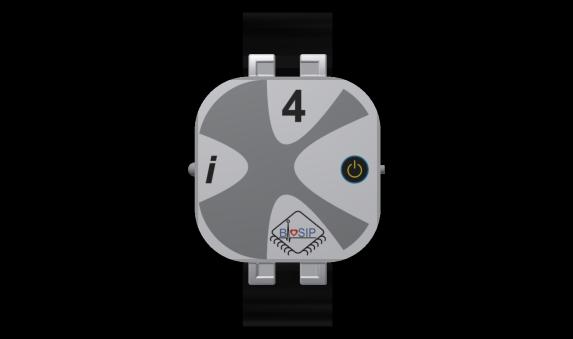

16 SYSTEM MONITOROWANIA PARAMETRÓW BIOMEDYCZNYCH BIOSIP Moduł temperatury Moduł GSR i orientacji przestrzennej Moduł EKG lub respiracji i orientacji przestrzennej Moduł orientacji przestrzennej Moduł EKG, respiracji i orientacji przestrzennej

17 MODUŁY SYSTEMU BIOSIP

18 TELEMEDYCYNA MEDYCYNĄ PRZYSZŁOŚCI?

19 PROGNOZOWANY ROZWÓJ TELEMEDYCYNY

20 TELEKARDIOLOGIA PRZYSZŁOŚCI
