1 Zdalne monitorowanie stanu pacjenta Michał Ciesielski Orest Hrycyna

2 Plan prezentacji 1. Telemedycyna 2. Ogólna koncepcja 3. Standardy wymiany danych 4. Przegląd systemów 5. Podsumowanie 2

3 Telemedycyna Medycyna na odległość - najnowsza forma medycyny i opieki zdrowotnej łącząca elementy telekomunikacji, informatyki oraz medycyny Pozwala przełamywać geograficzne bariery Np. przesyłanie najwyższej jakości zdjęć EKG, USG, MRI 3

4 Telemedycyna Przyspiesza diagnostykę Ułatwia dostęp do opieki zdrowotnej osobom oddalonym od ośrodków medycznych Ogranicza koszty np. związane z transportem Umożliwia sprawowanie stałej, ukierunkowanej na pacjenta opieki domowej, bez konieczności fizycznej obecności lekarza czy pielęgniarki 4

5 Opieka domowa na odległość Ważne na obszarach wiejskich Trudno dostępnych (góry, wyspy) Opieka nad osobami starszymi, mającymi problemy z poruszaniem się, transportem Obniżenie kosztów 5

6 Zdalne diagnozowanie i monitorowanie Nadzorowanie chorych na serce, cukrzycę, astmę często praktykowane Wyposażeni w komputer, kamerę, mikrofon, głośnik, telefon Mierniki parametrów (tętna, ciśnienia, temperatury, poziomu cukru) Aparat EKG Chory kontaktuje się z lekarzem, przesyła wyniki, otrzymuje zalecenia Osoby przewlekle chore wymagają stałego monitorowania 6

7 System monitoringu - elementy 1. Sensory pozyskiwanie niezbędnych do funkcjonowania danych 2. Hub (koncentrator) danych zbiera dane z sensorów 3. Komputerowa sieć ośrodka medycznego (np. szpital, centrum monitoringu) personel może udzielić szybkiej pomocy monitorowanemu pacjentowi 7

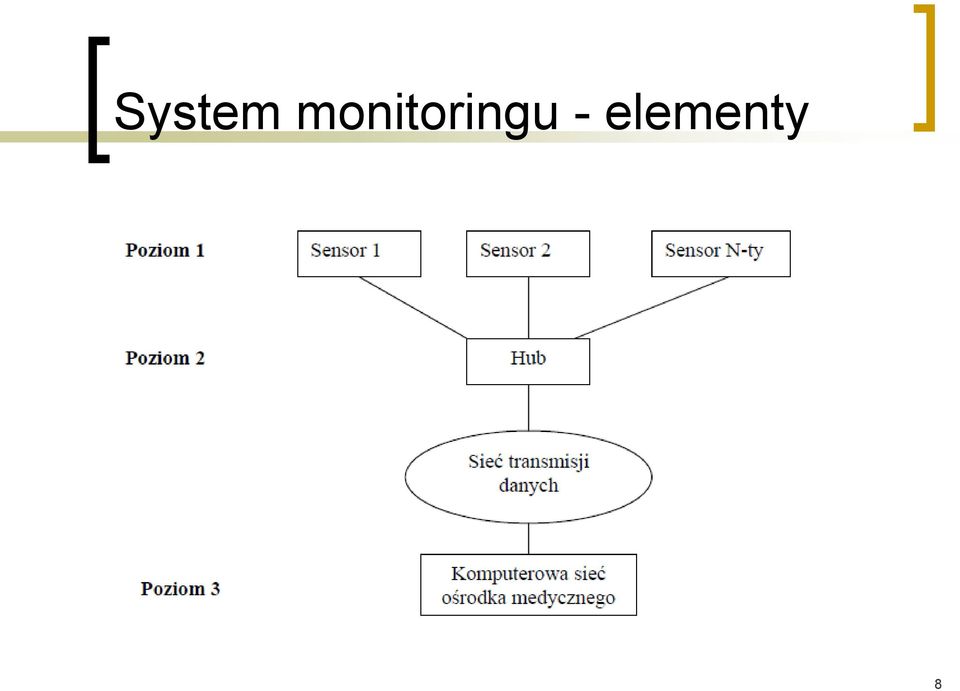

8 System monitoringu - elementy 8

9 Sensory pulsu temperatury stanu serca ciśnienia krwi pulsoksymetria (saturacja natlenienie krwi) itp. 9

10 Hub komputer lub przenośne urządzenie typu PDA, telefon komórkowy itp. informacje sensorów automatycznie zapisywane w hubie automatycznie lub ręcznie wysyłane do sieci telemedycznej 10

11 Sieć telemedyczna Zbiera informacje o pacjentach Musi zapewniać bezpieczeństwo przechowywanych danych Musi być skalowalna Obsługa różnych formatów danych i protokołów Interfejs dla personelu gra dużą rolę Kluczowa jest autoryzacja danych 11

12 Standardy wymiany danych IEEE 1073 Medical Information Bus Standard HL7 DICOM 12

13 IEEE 1073 MIB Zbiór standardów związanych z wymianą informacji pomiędzy urządzeniami medycznymi Architektura gwiazdy Warstwa fizyczna interfejsy: EIA-485, EIA-232, 10BASE-T, IrDA Opracowany przede wszystkim do urządzeń instalowanych w szpitalach 13

14 HL7 Health Level Seven Służy elektronicznej wymianie informacji w systemach medycznych Protokoły dotyczą 7 warstwy modelu OSI Definiuje komunikaty w kodzie ASCII na poziomie aplikacji Obejmuje dostęp do danych, przesyłanie danych, przesyłanie, pobieranie wyników 14

15 DICOM Digital Imaging and Communications in Medicine Opracowany dla potrzeb ujednolicenia wymiany i interpretacji danych medycznych obrazów diagnostycznych w medycynie Przetwarzanie obrazów CT (tomografia) Rezonansu magnetycznego (MRI) Pozytonowej tomografii emisyjnej (PET) Cyfrowej radiografii konwencjonalnej (CR) Innych badań o wysokiej rozdzielczości generujących cyfrowe wyniki 15

16 Smart Medical Home Pionierski projekt z 1999 r. Nakierowany na rozwiązania podnoszące jakość życia Dom wyposażony w elektronikę, kamery, systemy komputerowe Monitorowanie podstawowych parametrów (tętno, ciśnienie...) Wykonywanie skanów twarzy 3D i innych części ciała wczesne wykrywanie zmian chorobowych W trakcie realizacji sprawdzono wiele nowatorskich rozwiązań 16

17 Smart Medical Home 17

18 AlarmNet Assisted-Living And Residential Monitoring Network Wykorzystuje bezprzewodową sieć sensorową Do monitorowania osób chorych na serce w miejscu ich pobytu Sensory umieszczane na ciele pacjenta oraz w pomieszczeniach, w których przebywa 18

19 AlarmNet architektura 19

20 IBM Personal Care Connect Wykonany w Javie Umożliwia zbieranie danych z sensorów za pomocą Bluetooth Przesyła dane do serwera Umożliwia lokalne wyświetlanie oraz ostrzeganie sygnałem akustycznym 20

21 IBM Personal Care Connect Założenia systemu: łatwość użycia systemu przez pacjenta skalowalność bezpieczeństwo możliwość dołączenia nowych urządzeń niski koszt 21

22 IBM Personal Care Connect 22

23 LG1 Intelligent Medical Vigilance System produkowany przez Hoana Medical Inc. Składa się z: - pasywnej macierzy sensorów umieszczonych na łóżku - jednostki elektronicznej z wyświetlaczem z możliwością przywołania pielęgniarki Instalowany w szpitalach Alarmuje personel medyczny, gdy stan pacjenta znacznie pogorszy się 23

24 EDFAS Ocena stanu funkcjonalnego starszej i niepełnosprawnej populacji w systemie z rozproszoną inteligencją System do monitorowania i wielopoziomowej, kompleksowej oceny funkcjonowania serca i zdolności poruszania się osób starszych i niepełnosprawnych. Konsorcjum międzynarodowe: trzy jednostki medyczne z Litwy, jedna firma z Niemiec, dwie instytucje z Polski (IŁ i ITAM) 24

25 Alcatel-Lucent TeleHealth Manager System zdalnego monitorowania pacjentów Przekazywanie danych za pomocą systemu telefonii komórkowej lub stacjonarnej w połączeniu z urządzeniami medycznymi Obsługiwany przez operatora telefonii, centrum medyczne lub centrum Alcatel- Lucent 25

26 Podsumowanie Wdrożenia systemów zdalnej opieki medycznej przyczynią się do: - Poprawy jakości usług medycznych - Obniżenia kosztów - Zwiększenia skuteczności opieki medycznej 26

27 Dziękujemy Pytania?
