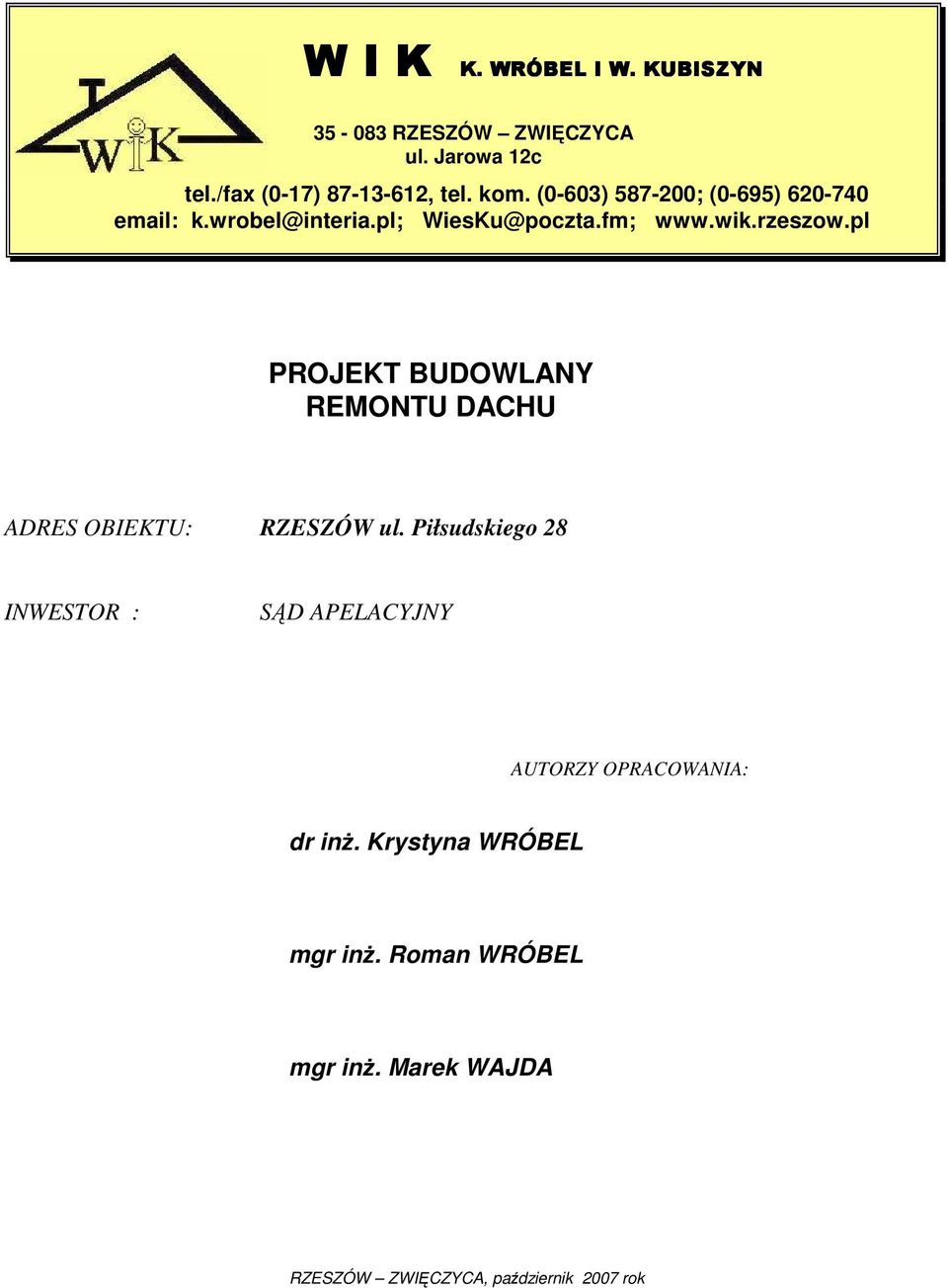

1 W I K K. WRÓBEL I W. KUBISZYN RZESZÓW ZWIĘCZYCA ul. Jarowa 12c tel./fax (0-17) , tel. kom. (0-603) ; (0-695) k.wrobel@interia.pl; WiesKu@poczta.fm; PROJEKT BUDOWLANY REMONTU DACHU ADRES OBIEKTU: RZESZÓW ul. Piłsudskiego 28 INWESTOR : SĄD APELACYJNY AUTORZY OPRACOWANIA: dr inŝ. Krystyna WRÓBEL mgr inŝ. Roman WRÓBEL mgr inŝ. Marek WAJDA RZESZÓW ZWIĘCZYCA, październik 2007 rok

pl PROJEKT BUDOWLANY REMONTU DACHU ADRES OBIEKTU: RZESZÓW ul.

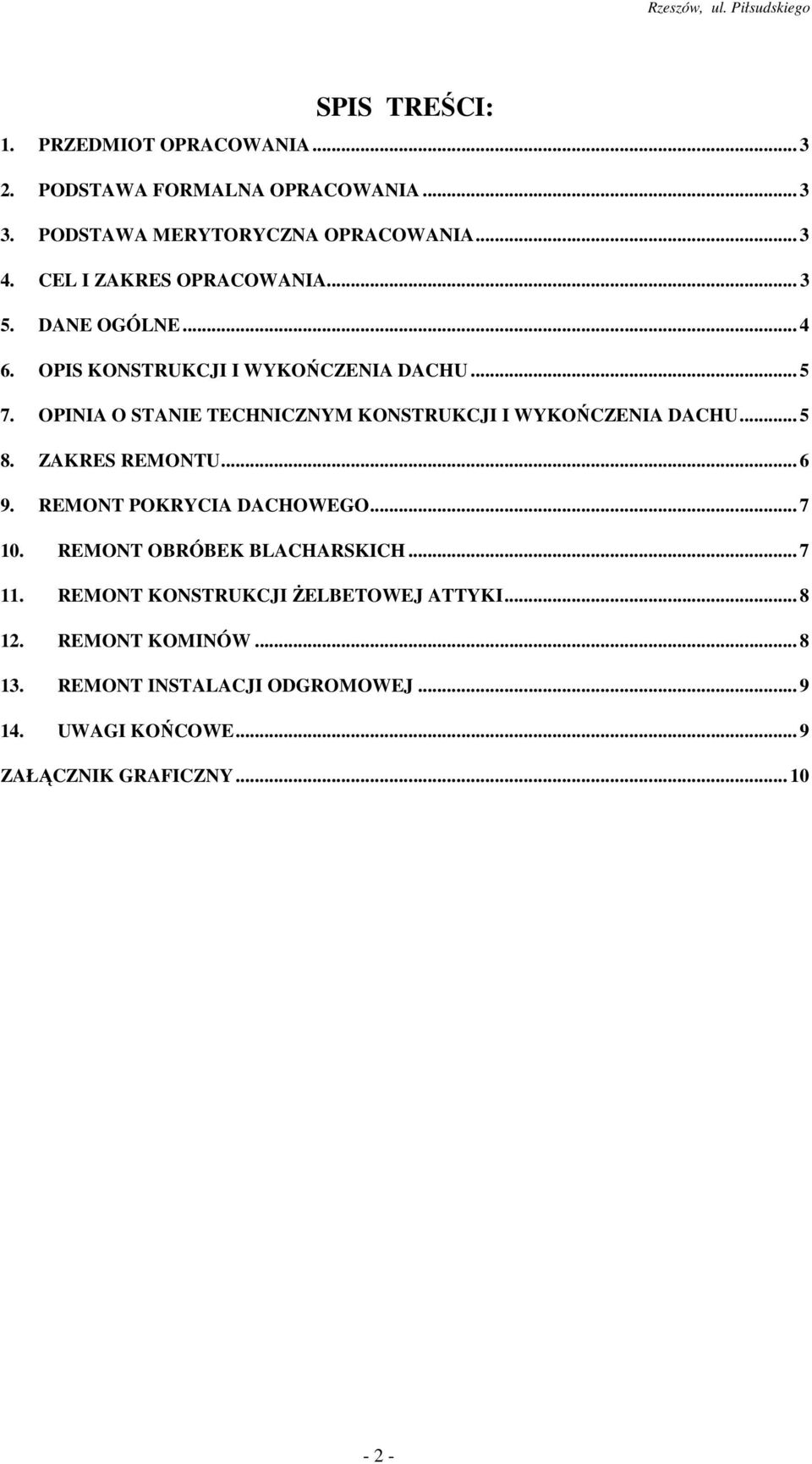

2 SPIS TREŚCI: 1. PRZEDMIOT OPRACOWANIA PODSTAWA FORMALNA OPRACOWANIA PODSTAWA MERYTORYCZNA OPRACOWANIA CEL I ZAKRES OPRACOWANIA DANE OGÓLNE OPIS KONSTRUKCJI I WYKOŃCZENIA DACHU OPINIA O STANIE TECHNICZNYM KONSTRUKCJI I WYKOŃCZENIA DACHU ZAKRES REMONTU REMONT POKRYCIA DACHOWEGO REMONT OBRÓBEK BLACHARSKICH REMONT KONSTRUKCJI śelbetowej ATTYKI REMONT KOMINÓW REMONT INSTALACJI ODGROMOWEJ UWAGI KOŃCOWE... 9 ZAŁĄCZNIK GRAFICZNY

OPINIA O STANIE TECHNICZNYM KONSTRUKCJI I WYKOŃCZENIA DACHU... 5 8. ZAKRES REMONTU... 6 9. REMONT POKRYCIA DACHOWEGO... 7 10.

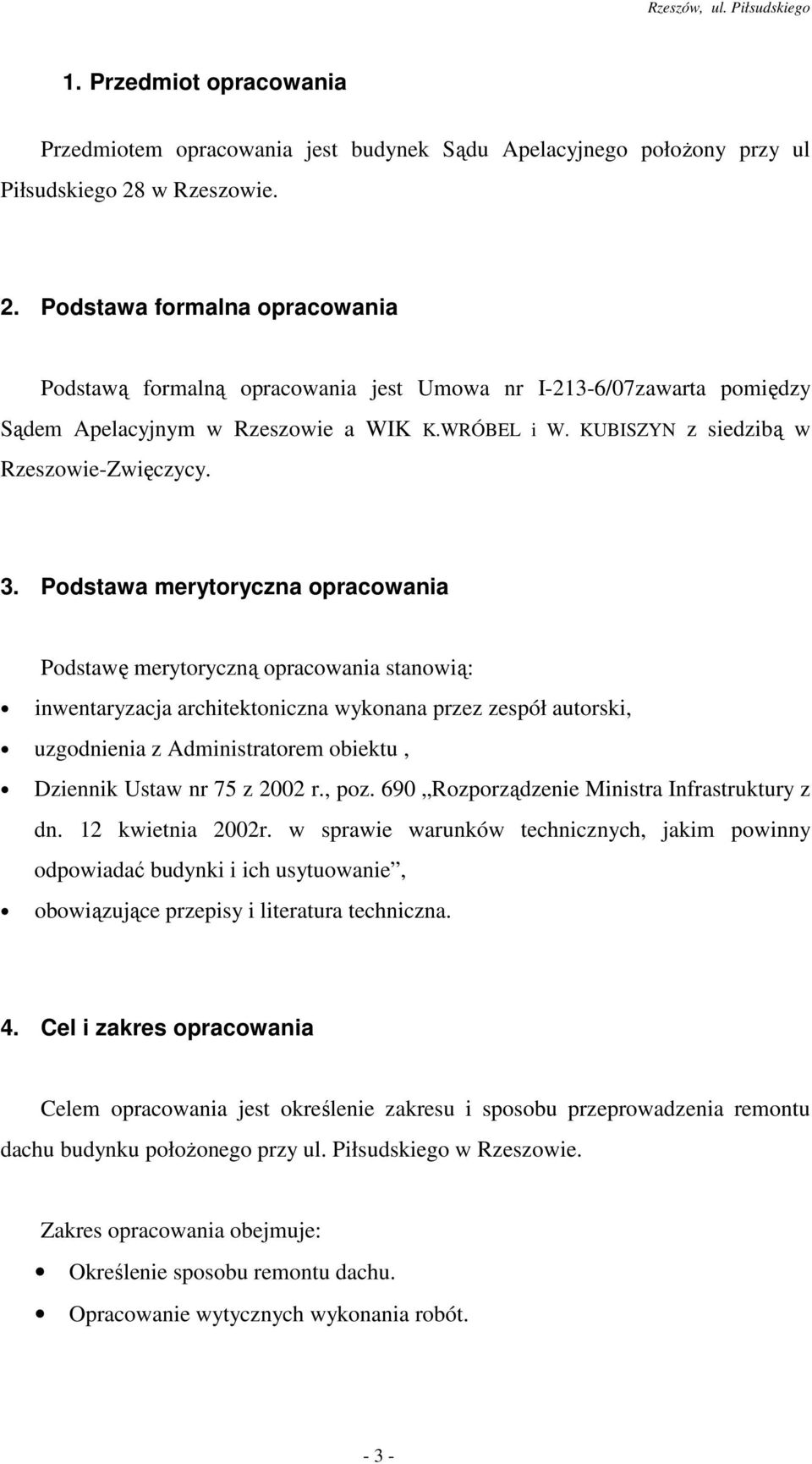

3 1. Przedmiot opracowania Przedmiotem opracowania jest budynek Sądu Apelacyjnego połoŝony przy ul Piłsudskiego 28 w Rzeszowie. 2. Podstawa formalna opracowania Podstawą formalną opracowania jest Umowa nr I-213-6/07zawarta pomiędzy Sądem Apelacyjnym w Rzeszowie a WIK K.WRÓBEL i W. KUBISZYN z siedzibą w Rzeszowie-Zwięczycy. 3. Podstawa merytoryczna opracowania Podstawę merytoryczną opracowania stanowią: inwentaryzacja architektoniczna wykonana przez zespół autorski, uzgodnienia z Administratorem obiektu, Dziennik Ustaw nr 75 z 2002 r., poz. 690 Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, obowiązujące przepisy i literatura techniczna. 4. Cel i zakres opracowania Celem opracowania jest określenie zakresu i sposobu przeprowadzenia remontu dachu budynku połoŝonego przy ul. Piłsudskiego w Rzeszowie. Zakres opracowania obejmuje: Określenie sposobu remontu dachu. Opracowanie wytycznych wykonania robót

KUBISZYN z siedzibą w Rzeszowie-Zwięczycy. 3.

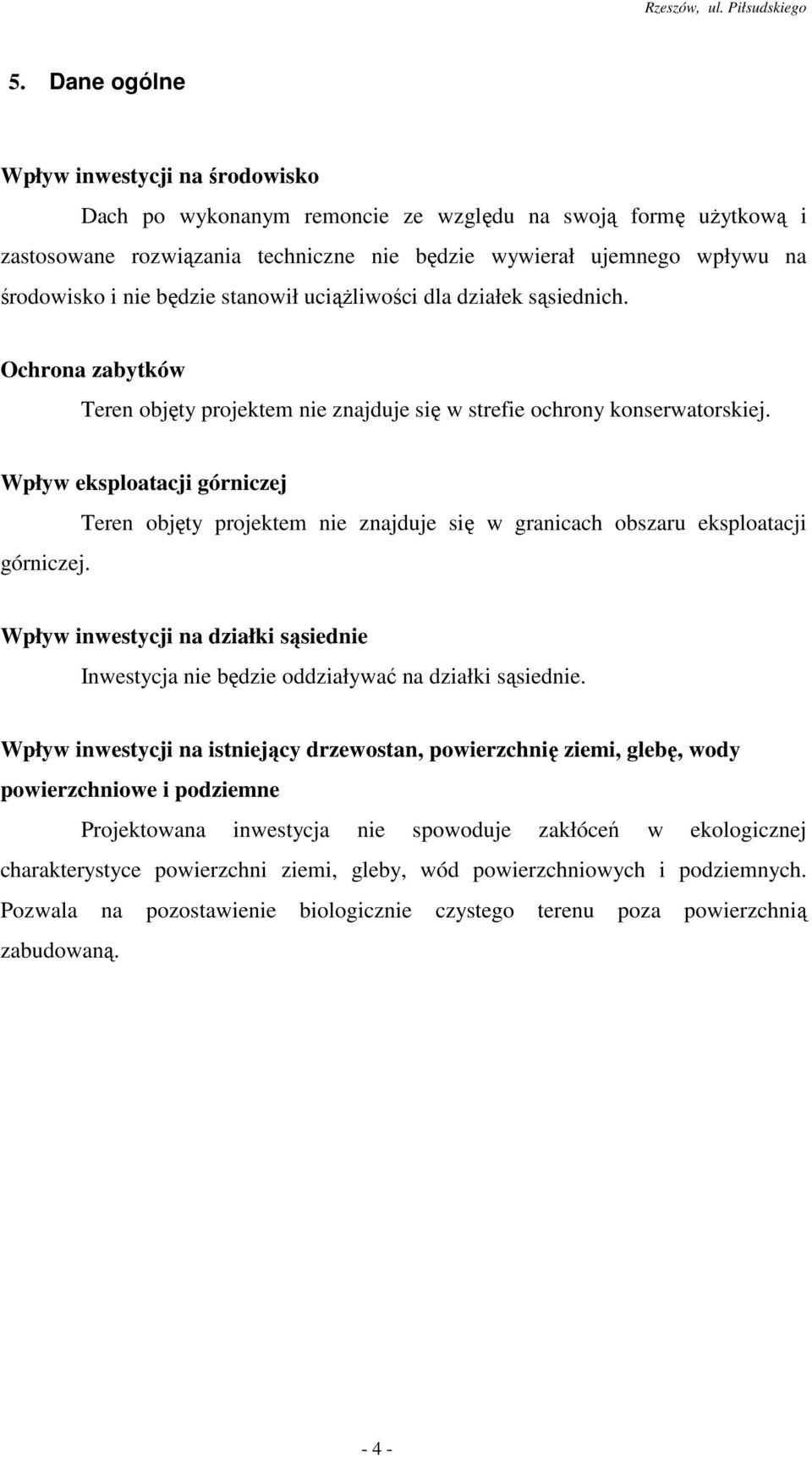

4 5. Dane ogólne Wpływ inwestycji na środowisko Dach po wykonanym remoncie ze względu na swoją formę uŝytkową i zastosowane rozwiązania techniczne nie będzie wywierał ujemnego wpływu na środowisko i nie będzie stanowił uciąŝliwości dla działek sąsiednich. Ochrona zabytków Teren objęty projektem nie znajduje się w strefie ochrony konserwatorskiej. Wpływ eksploatacji górniczej górniczej. Teren objęty projektem nie znajduje się w granicach obszaru eksploatacji Wpływ inwestycji na działki sąsiednie Inwestycja nie będzie oddziaływać na działki sąsiednie. Wpływ inwestycji na istniejący drzewostan, powierzchnię ziemi, glebę, wody powierzchniowe i podziemne Projektowana inwestycja nie spowoduje zakłóceń w ekologicznej charakterystyce powierzchni ziemi, gleby, wód powierzchniowych i podziemnych. Pozwala na pozostawienie biologicznie czystego terenu poza powierzchnią zabudowaną

Teren objęty projektem nie znajduje się w granicach obszaru eksploatacji Wpływ inwestycji na działki sąsiednie Inwestycja nie będzie oddziaływać na działki sąsiednie.

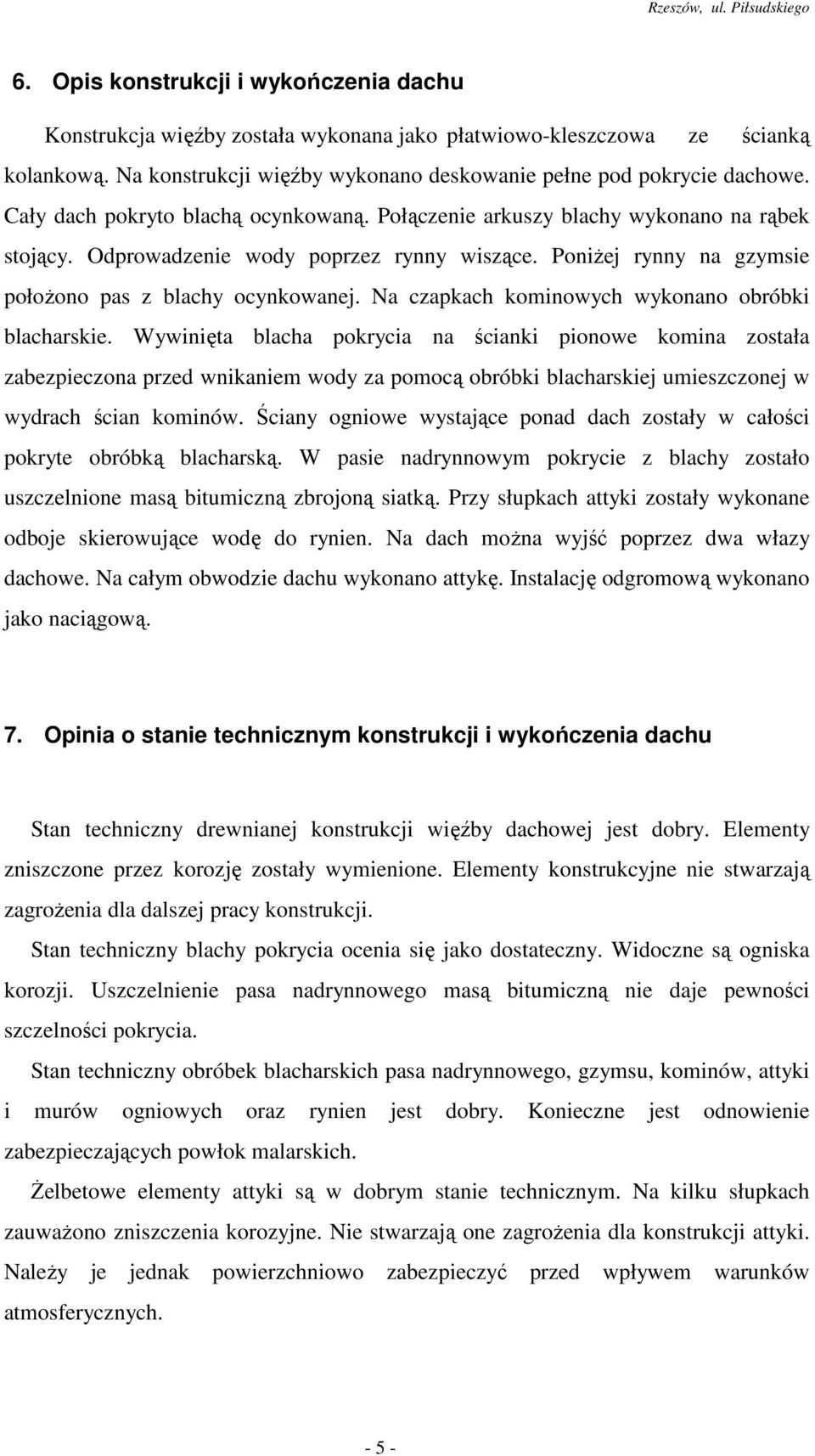

5 6. Opis konstrukcji i wykończenia dachu Konstrukcja więźby została wykonana jako płatwiowo-kleszczowa ze ścianką kolankową. Na konstrukcji więźby wykonano deskowanie pełne pod pokrycie dachowe. Cały dach pokryto blachą ocynkowaną. Połączenie arkuszy blachy wykonano na rąbek stojący. Odprowadzenie wody poprzez rynny wiszące. PoniŜej rynny na gzymsie połoŝono pas z blachy ocynkowanej. Na czapkach kominowych wykonano obróbki blacharskie. Wywinięta blacha pokrycia na ścianki pionowe komina została zabezpieczona przed wnikaniem wody za pomocą obróbki blacharskiej umieszczonej w wydrach ścian kominów. Ściany ogniowe wystające ponad dach zostały w całości pokryte obróbką blacharską. W pasie nadrynnowym pokrycie z blachy zostało uszczelnione masą bitumiczną zbrojoną siatką. Przy słupkach attyki zostały wykonane odboje skierowujące wodę do rynien. Na dach moŝna wyjść poprzez dwa włazy dachowe. Na całym obwodzie dachu wykonano attykę. Instalację odgromową wykonano jako naciągową. 7. Opinia o stanie technicznym konstrukcji i wykończenia dachu Stan techniczny drewnianej konstrukcji więźby dachowej jest dobry. Elementy zniszczone przez korozję zostały wymienione. Elementy konstrukcyjne nie stwarzają zagroŝenia dla dalszej pracy konstrukcji. Stan techniczny blachy pokrycia ocenia się jako dostateczny. Widoczne są ogniska korozji. Uszczelnienie pasa nadrynnowego masą bitumiczną nie daje pewności szczelności pokrycia. Stan techniczny obróbek blacharskich pasa nadrynnowego, gzymsu, kominów, attyki i murów ogniowych oraz rynien jest dobry. Konieczne jest odnowienie zabezpieczających powłok malarskich. śelbetowe elementy attyki są w dobrym stanie technicznym. Na kilku słupkach zauwaŝono zniszczenia korozyjne. Nie stwarzają one zagroŝenia dla konstrukcji attyki. NaleŜy je jednak powierzchniowo zabezpieczyć przed wpływem warunków atmosferycznych

Na czapkach kominowych wykonano obróbki blacharskie.

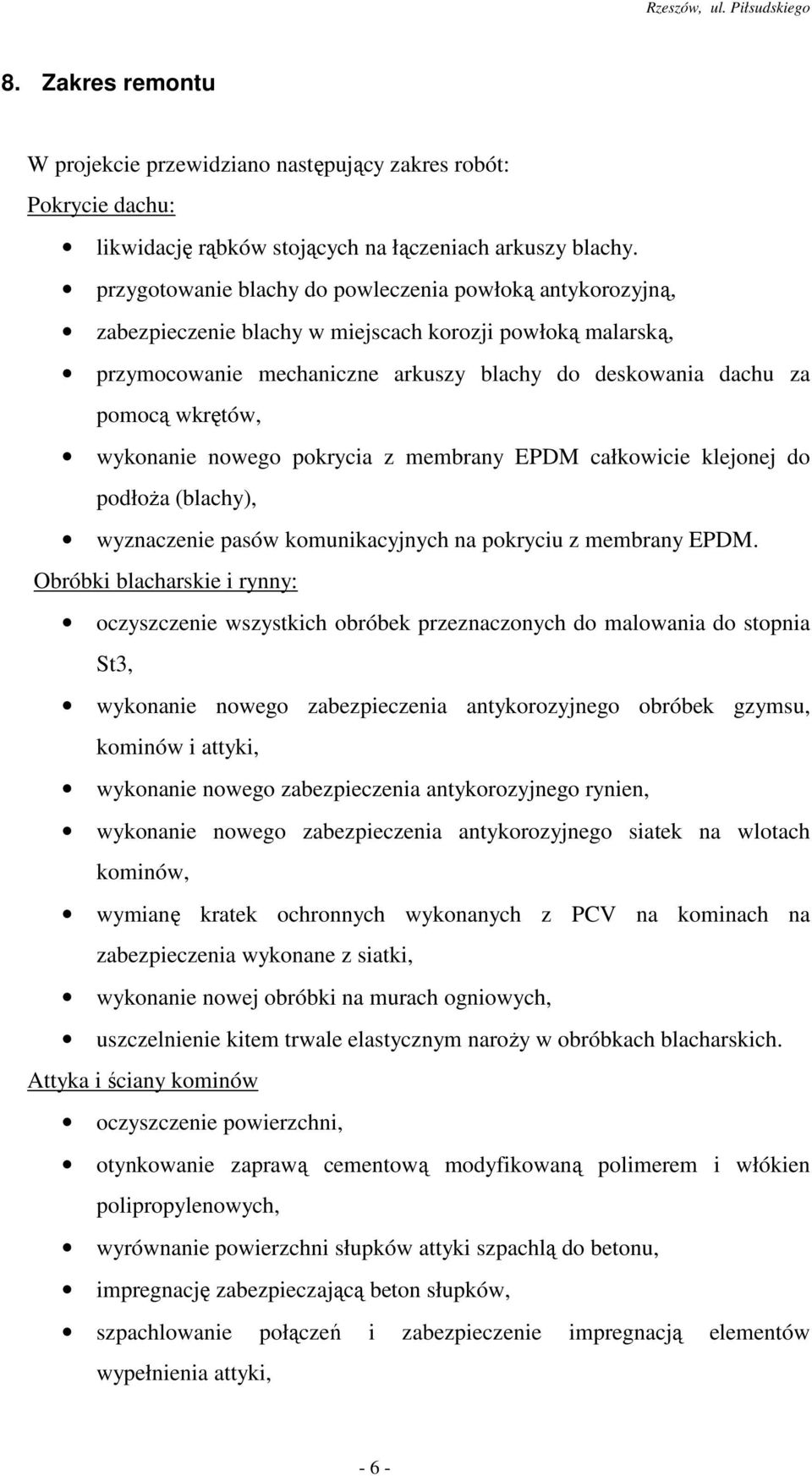

6 8. Zakres remontu W projekcie przewidziano następujący zakres robót: Pokrycie dachu: likwidację rąbków stojących na łączeniach arkuszy blachy. przygotowanie blachy do powleczenia powłoką antykorozyjną, zabezpieczenie blachy w miejscach korozji powłoką malarską, przymocowanie mechaniczne arkuszy blachy do deskowania dachu za pomocą wkrętów, wykonanie nowego pokrycia z membrany EPDM całkowicie klejonej do podłoŝa (blachy), wyznaczenie pasów komunikacyjnych na pokryciu z membrany EPDM. Obróbki blacharskie i rynny: oczyszczenie wszystkich obróbek przeznaczonych do malowania do stopnia St3, wykonanie nowego zabezpieczenia antykorozyjnego obróbek gzymsu, kominów i attyki, wykonanie nowego zabezpieczenia antykorozyjnego rynien, wykonanie nowego zabezpieczenia antykorozyjnego siatek na wlotach kominów, wymianę kratek ochronnych wykonanych z PCV na kominach na zabezpieczenia wykonane z siatki, wykonanie nowej obróbki na murach ogniowych, uszczelnienie kitem trwale elastycznym naroŝy w obróbkach blacharskich. Attyka i ściany kominów oczyszczenie powierzchni, otynkowanie zaprawą cementową modyfikowaną polimerem i włókien polipropylenowych, wyrównanie powierzchni słupków attyki szpachlą do betonu, impregnację zabezpieczającą beton słupków, szpachlowanie połączeń i zabezpieczenie impregnacją elementów wypełnienia attyki, - 6 -

wykonanie nowego pokrycia z membrany EPDM całkowicie klejonej do podłoŝa (blachy), wyznaczenie pasów komunikacyjnych na pokryciu z membrany EPDM.

7 szpachlowanie tynku ścian kominów i wykonanie impregnacji zabezpieczającej. Instalacja odgromowa poprawienie mocowania linek instalacji w elementach attyki, uszczelnienie mechanicznego mocowania linek instalacji do obróbek attyki za pomocą kitu poliuretanowego, poprawienie podparć linek instalacji na płaszczyznach pokrycia dachu. 9. Remont pokrycia dachowego Kompleksowy remont pokrycia będzie obejmował następujący zakres prac: mechaniczne mocowanie arkuszy blachy do deskowania za pomocą wkrętów, demontaŝ Ŝabek - uchwytów mocujących arkusze blachy do podłoŝa w miejscach połączeń arkuszy, likwidację rąbków stojących na połączeniach arkuszy blach poprzez ich zagięcie, szlifowanie miejsc o ostrych krawędziach na blasze pokrycia, oczyszczenie do stopnia St3 blachy pokrycia, zabezpieczenie antykorozyjne całego dachu powłoką malarską, naklejanie pasów membrany EPDM w miejscach rąbków stojących (chroniące membranę przed przetarciem, wyklejenie membraną EPDM całego pokrycia z wywinięciem membrany na pionowe ściany kominów i attyki, wyklejenie membraną EPDM całych murów ogniowych, wykonanie pasów komunikacyjnych (ław kominiarskich) na dachu poprzez wyklejenie specjalnymi kształtkami. 10. Remont obróbek blacharskich Kompleksowy remont obróbek będzie obejmował następujący zakres prac: demontaŝ obróbek na murkach ogniowych, demontaŝ pasów zabezpieczających wywiniętą blachę na ściankach kominów oraz na ścianach słupków attyki, - 7 -

podparć linek instalacji na płaszczyznach pokrycia dachu. 9.

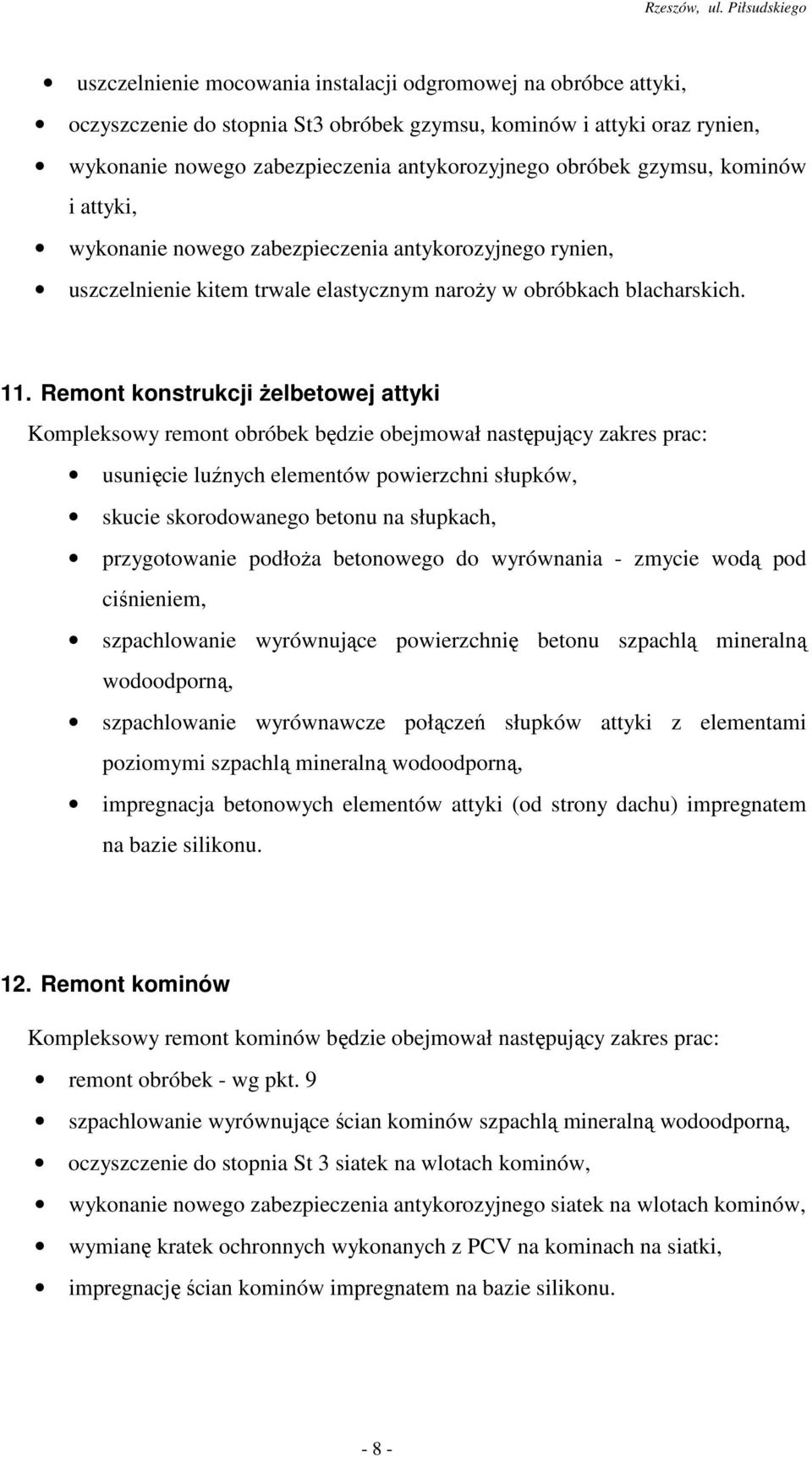

8 uszczelnienie mocowania instalacji odgromowej na obróbce attyki, oczyszczenie do stopnia St3 obróbek gzymsu, kominów i attyki oraz rynien, wykonanie nowego zabezpieczenia antykorozyjnego obróbek gzymsu, kominów i attyki, wykonanie nowego zabezpieczenia antykorozyjnego rynien, uszczelnienie kitem trwale elastycznym naroŝy w obróbkach blacharskich. 11. Remont konstrukcji Ŝelbetowej attyki Kompleksowy remont obróbek będzie obejmował następujący zakres prac: usunięcie luźnych elementów powierzchni słupków, skucie skorodowanego betonu na słupkach, przygotowanie podłoŝa betonowego do wyrównania - zmycie wodą pod ciśnieniem, szpachlowanie wyrównujące powierzchnię betonu szpachlą mineralną wodoodporną, szpachlowanie wyrównawcze połączeń słupków attyki z elementami poziomymi szpachlą mineralną wodoodporną, impregnacja betonowych elementów attyki (od strony dachu) impregnatem na bazie silikonu. 12. Remont kominów Kompleksowy remont kominów będzie obejmował następujący zakres prac: remont obróbek - wg pkt. 9 szpachlowanie wyrównujące ścian kominów szpachlą mineralną wodoodporną, oczyszczenie do stopnia St 3 siatek na wlotach kominów, wykonanie nowego zabezpieczenia antykorozyjnego siatek na wlotach kominów, wymianę kratek ochronnych wykonanych z PCV na kominach na siatki, impregnację ścian kominów impregnatem na bazie silikonu

Remont konstrukcji Ŝelbetowej attyki Kompleksowy remont obróbek będzie obejmował następujący zakres prac: usunięcie luźnych elementów powierzchni słupków, skucie skorodowanego betonu na słupkach,

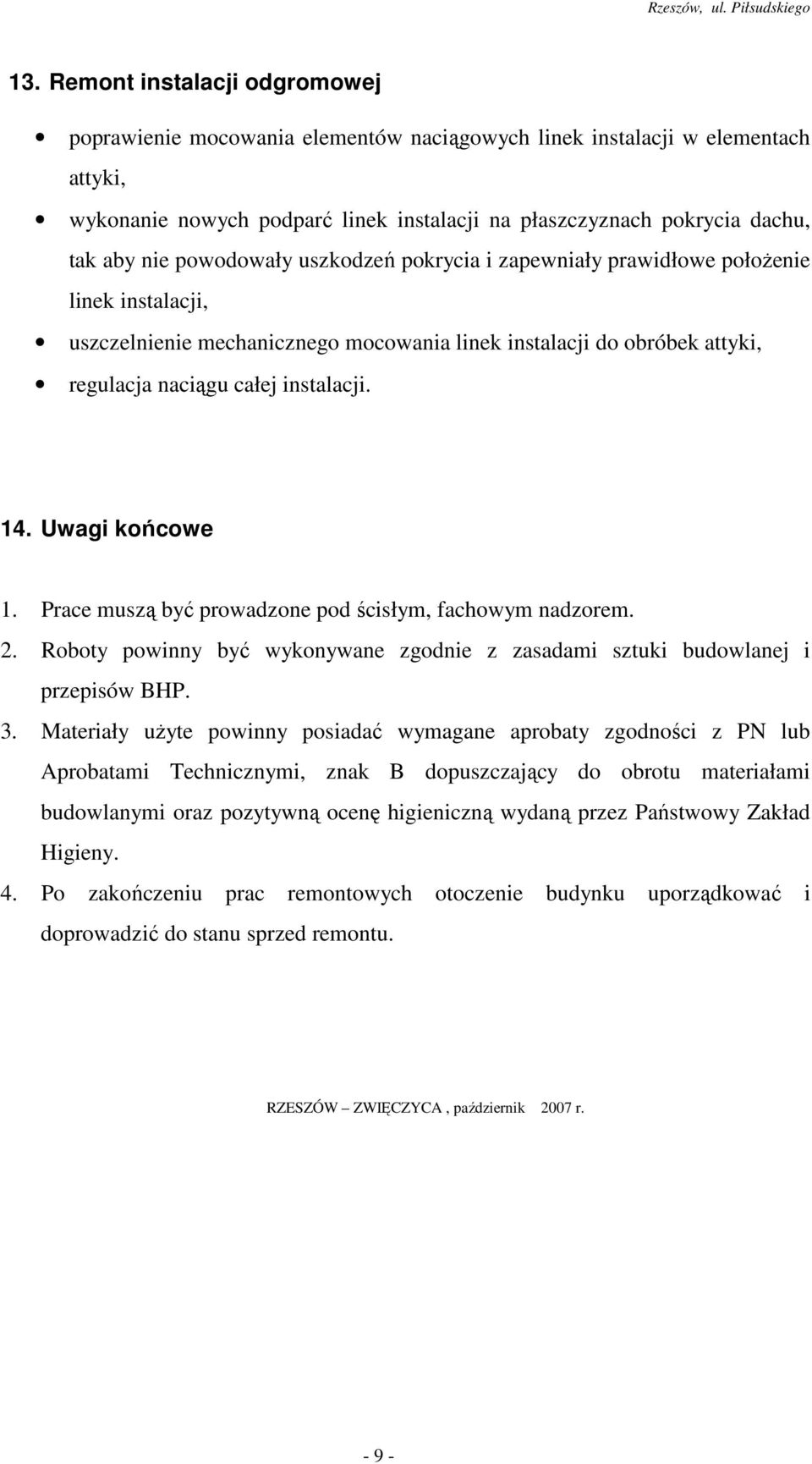

9 13. Remont instalacji odgromowej poprawienie mocowania elementów naciągowych linek instalacji w elementach attyki, wykonanie nowych podparć linek instalacji na płaszczyznach pokrycia dachu, tak aby nie powodowały uszkodzeń pokrycia i zapewniały prawidłowe połoŝenie linek instalacji, uszczelnienie mechanicznego mocowania linek instalacji do obróbek attyki, regulacja naciągu całej instalacji. 14. Uwagi końcowe 1. Prace muszą być prowadzone pod ścisłym, fachowym nadzorem. 2. Roboty powinny być wykonywane zgodnie z zasadami sztuki budowlanej i przepisów BHP. 3. Materiały uŝyte powinny posiadać wymagane aprobaty zgodności z PN lub Aprobatami Technicznymi, znak B dopuszczający do obrotu materiałami budowlanymi oraz pozytywną ocenę higieniczną wydaną przez Państwowy Zakład Higieny. 4. Po zakończeniu prac remontowych otoczenie budynku uporządkować i doprowadzić do stanu sprzed remontu. RZESZÓW ZWIĘCZYCA, październik 2007 r

Uwagi końcowe 1. Prace muszą być prowadzone pod ścisłym, fachowym nadzorem. 2. Roboty powinny być wykonywane zgodnie z zasadami sztuki budowlanej i przepisów BHP. 3.

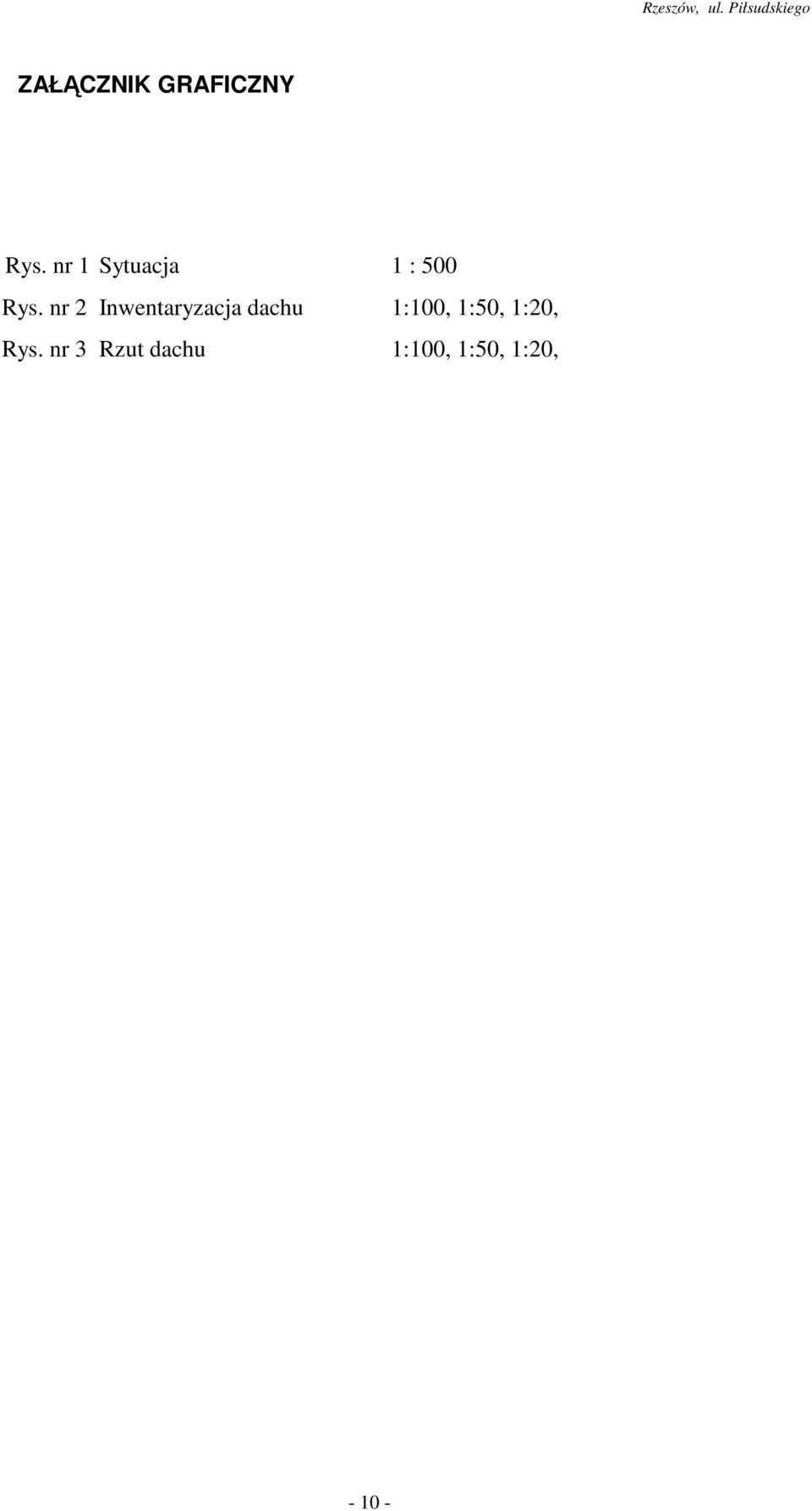

10 ZAŁĄCZNIK GRAFICZNY Rys. nr 1 Sytuacja 1 : 500 Rys. nr 2 Inwentaryzacja dachu 1:100, 1:50, 1:20, Rys. nr 3 Rzut dachu 1:100, 1:50, 1:20,
