automatyka do bram, drzwi i zewnętrzne oświetlenie led KATALOG 2016

Transkrypt

1 automatyka do bram, drzwi i zewnętrzne oświetlenie led KATALOG 2016

2

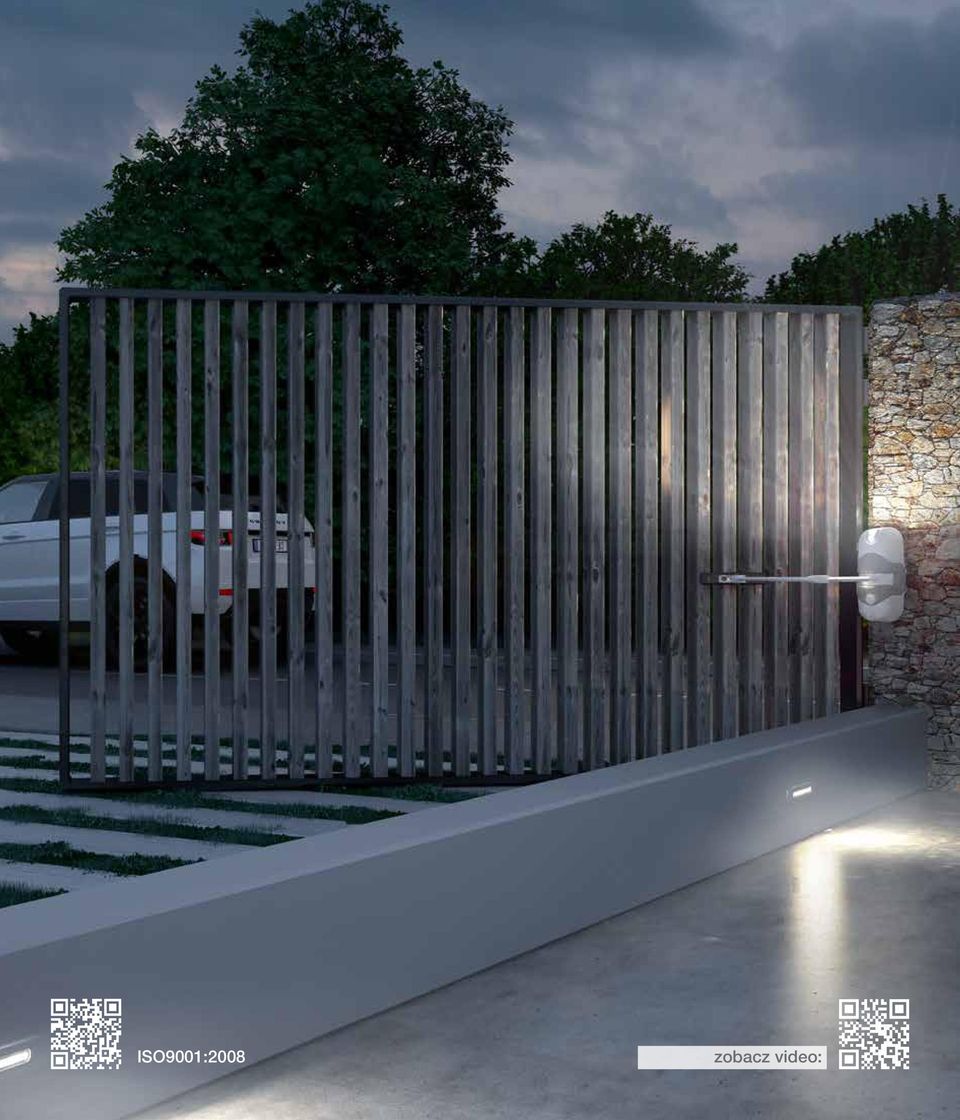

3 ISO9001:2008 zobacz video:

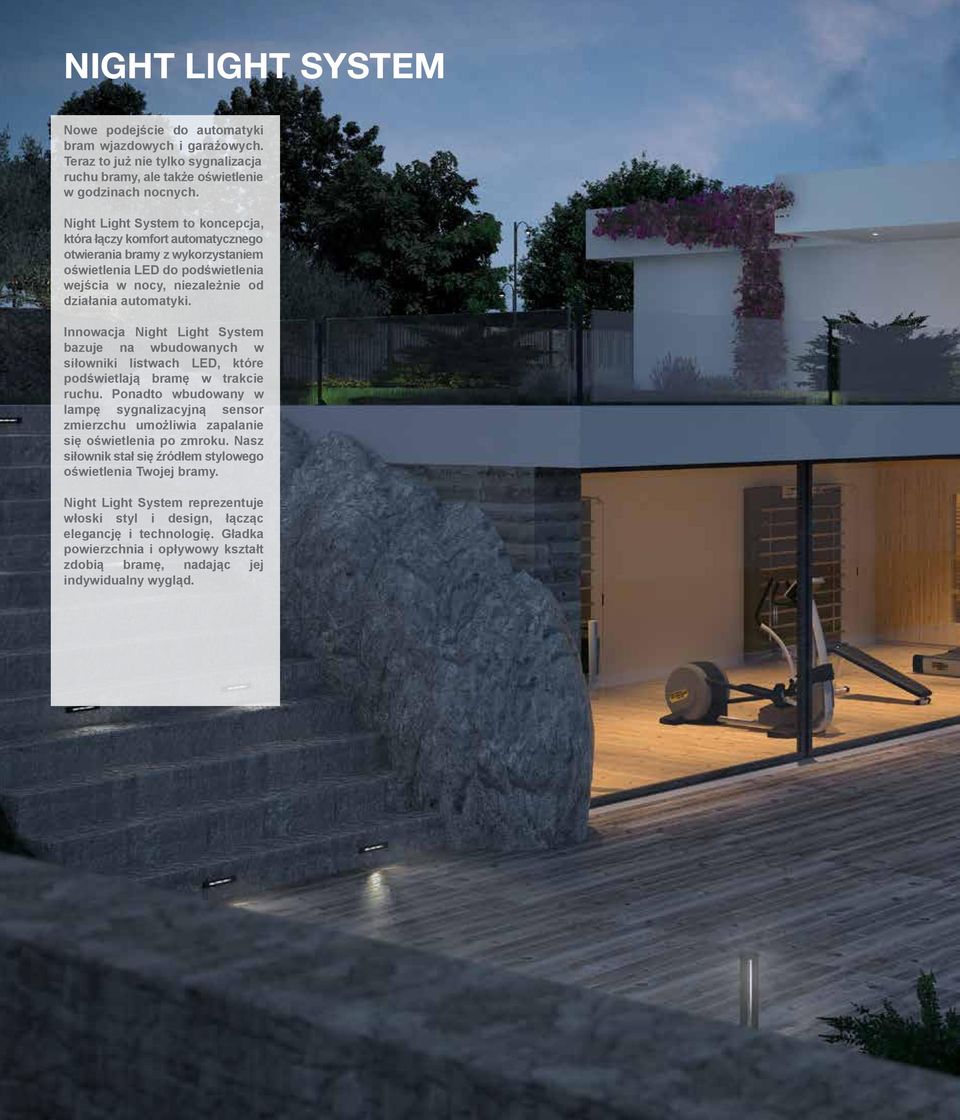

4 NIGHT LIGHT SYSTEM Nowe podejście do automatyki bram wjazdowych i garażowych. Teraz to już nie tylko sygnalizacja ruchu bramy, ale także oświetlenie w godzinach nocnych. Night Light System to koncepcja, która łączy komfort automatycznego otwierania bramy z wykorzystaniem oświetlenia LED do podświetlenia wejścia w nocy, niezależnie od działania automatyki. Innowacja Night Light System bazuje na wbudowanych w siłowniki listwach LED, które podświetlają bramę w trakcie ruchu. Ponadto wbudowany w lampę sygnalizacyjną sensor zmierzchu umożliwia zapalanie się oświetlenia po zmroku. Nasz siłownik stał się źródłem stylowego oświetlenia Twojej bramy. Night Light System reprezentuje włoski styl i design, łącząc elegancję i technologię. Gładka powierzchnia i opływowy kształt zdobią bramę, nadając jej indywidualny wygląd.

5 KOMFORT Określenie szerokości wjazdu podczas godzin nocnych, ułatwienie wejścia i wyjścia z domu DESIGN Reprezentuje włoski styl i klasę, łącząc elegancję z technologią wykorzystującą najnowszej generacji materiały i oświetlenie LED Uwydatnia piękno konstrukcji bramy BEZPIECZEŃSTWO Oświetlenie pola widzenia kamer monitoringu zainstalowanych w celu kontrolowania otoczenia domu OSZCZĘDNOŚĆ Zastosowanie diod LED pozwala na znaczne zmniejszenie zużycia prądu w porównaniu do tradycyjnych żarówek, zapewniając dłuższe użytkowanie i jaśniejsze światło WYDAJNOŚĆ Zaprojektowane i wyprodukowane zgodnie z normami UE Produkty KEY są wydajne, trwałe, odporne na zużycie, oraz niezawodne mechanicznie jak i elektronicznie Proste w instalacji, łatwe w użytkowaniu, ale co najważniejsze, bezpieczne dla całej rodziny *Night Light System: na przykładzie automatyki do bram dwuskrzydłowych, gdzie mamy trzy źródła światła, przy użyciu maksymalnej mocy i świeceniu ciągłym przez 12 h na dobę, w ciągu roku koszt zużycia energii wyniósł euro/kwh (zakładając średni koszt zużycia 1kW/h we Włoszech, na rok 2012)

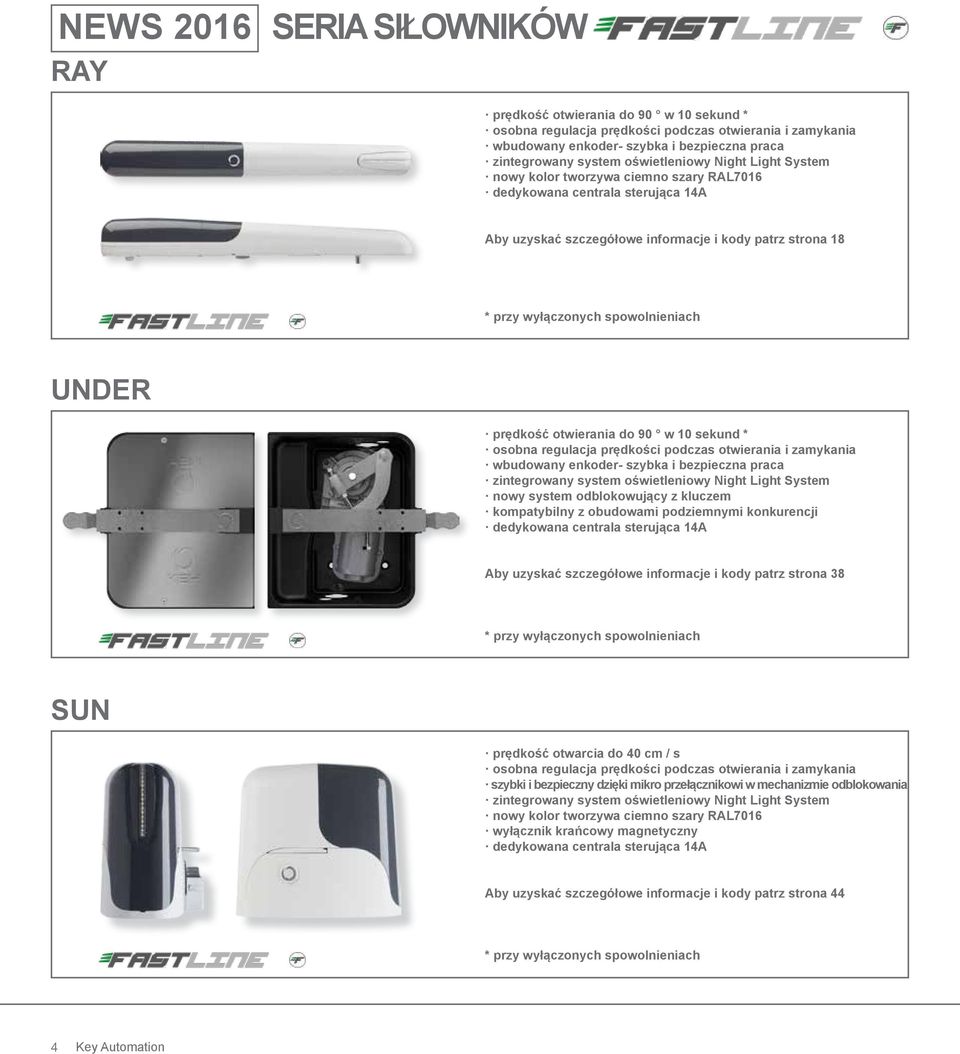

6 NEWS 2016 SERIA SIŁOWNIKÓW RAY prędkość otwierania do 90 w 10 sekund * osobna regulacja prędkości podczas otwierania i zamykania wbudowany enkoder- szybka i bezpieczna praca zintegrowany system oświetleniowy Night Light System nowy kolor tworzywa ciemno szary RAL7016 dedykowana centrala sterująca 14A Aby uzyskać szczegółowe informacje i kody patrz strona 18 * przy wyłączonych spowolnieniach UNDER prędkość otwierania do 90 w 10 sekund * osobna regulacja prędkości podczas otwierania i zamykania wbudowany enkoder- szybka i bezpieczna praca zintegrowany system oświetleniowy Night Light System nowy system odblokowujący z kluczem kompatybilny z obudowami podziemnymi konkurencji dedykowana centrala sterująca 14A Aby uzyskać szczegółowe informacje i kody patrz strona 38 * przy wyłączonych spowolnieniach SUN prędkość otwarcia do 40 cm / s osobna regulacja prędkości podczas otwierania i zamykania szybki i bezpieczny dzięki mikro przełącznikowi w mechanizmie odblokowania zintegrowany system oświetleniowy Night Light System nowy kolor tworzywa ciemno szary RAL7016 wyłącznik krańcowy magnetyczny dedykowana centrala sterująca 14A Aby uzyskać szczegółowe informacje i kody patrz strona 44 * przy wyłączonych spowolnieniach 4 Key Automation

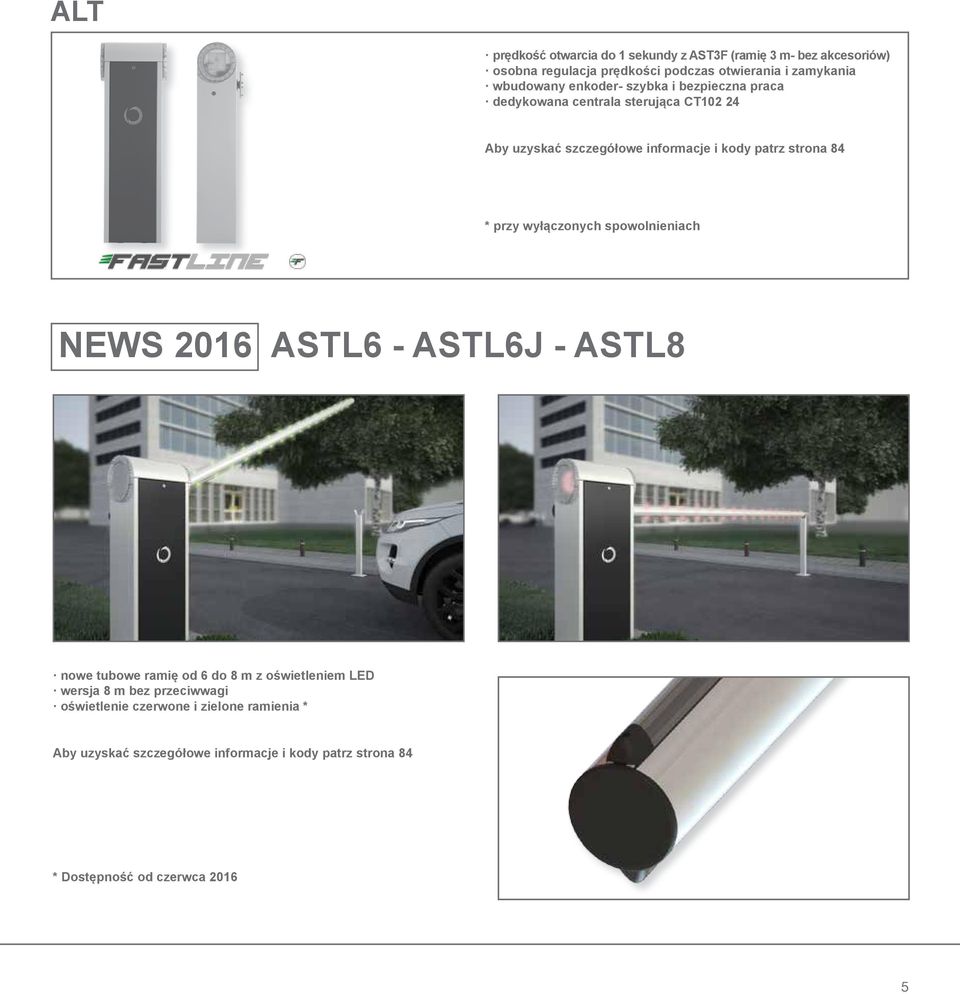

7 ALT prędkość otwarcia do 1 sekundy z AST3F (ramię 3 m- bez akcesoriów) osobna regulacja prędkości podczas otwierania i zamykania wbudowany enkoder- szybka i bezpieczna praca dedykowana centrala sterująca CT Aby uzyskać szczegółowe informacje i kody patrz strona 84 * przy wyłączonych spowolnieniach NEWS 2016 ASTL6 - ASTL6J - ASTL8 nowe tubowe ramię od 6 do 8 m z oświetleniem LED wersja 8 m bez przeciwwagi oświetlenie czerwone i zielone ramienia * Aby uzyskać szczegółowe informacje i kody patrz strona 84 * Dostępność od czerwca

8 NEWS 2016 KRAY4024R ZESTAW DO BRAM SKRZYDŁOWYCH DO 4 m I 150 Kg, SAMONAWROTNY silnik RAY4024R w wersji samonawrotnej w połączeniu z dedykowanym modułem zasilania PO24R zalecany do przestrzeni publicznych, lub miejsc, gdzie wymagane jest wyjście awaryjne + Aby uzyskać szczegółowe informacje i kody patrz strona 18 NEWS 2016 KSUN4024TW ZESTAW DO BRAM PRZESUWNYCH MASTER-SLAVE DO Kg, 24 Vdc nowy zestaw dwóch silników do bram przesuwnych sterowanych jedną centralą sterującą 14A Aby uzyskać szczegółowe informacje i kody patrz strona 48 14A 6 Key Automation

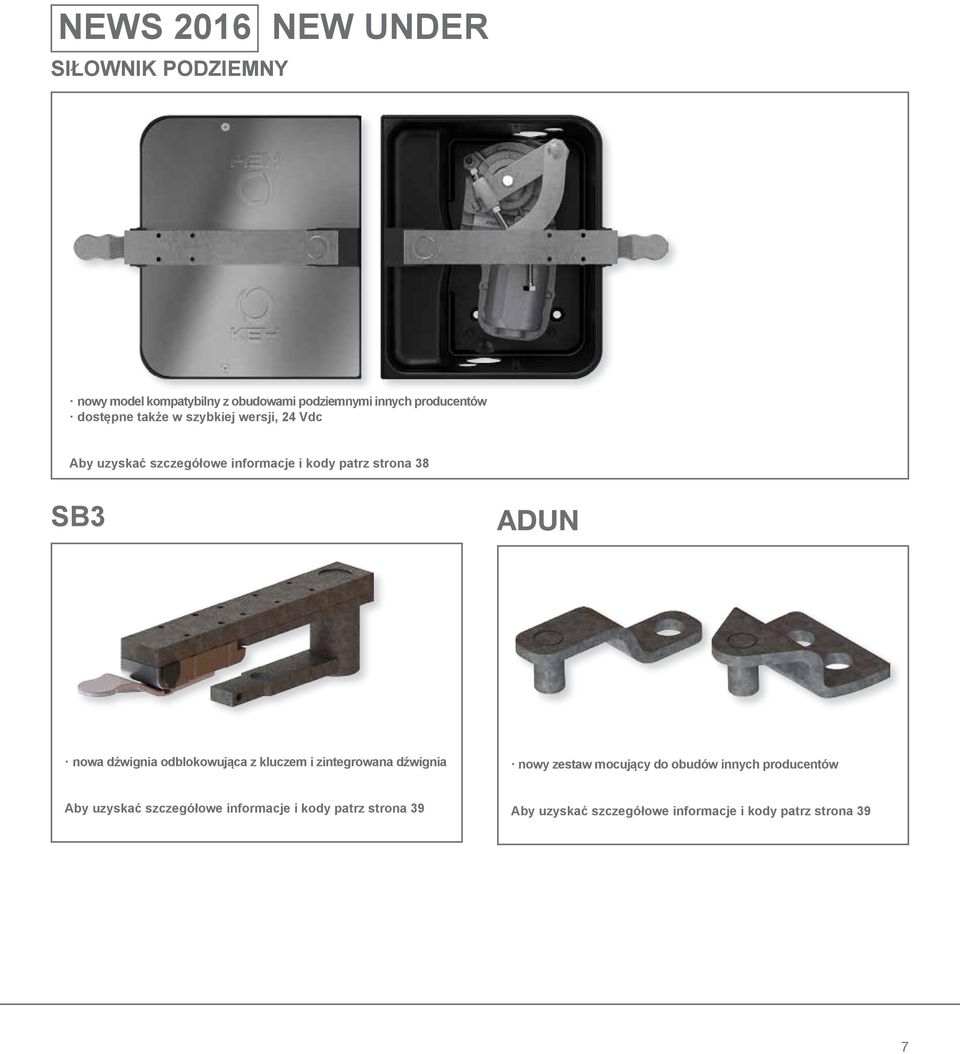

9 NEWS 2016 NEW UNDER SIŁOWNIK PODZIEMNY nowy model kompatybilny z obudowami podziemnymi innych producentów dostępne także w szybkiej wersji, 24 Vdc Aby uzyskać szczegółowe informacje i kody patrz strona 38 SB3 ADUN nowa dźwignia odblokowująca z kluczem i zintegrowana dźwignia nowy zestaw mocujący do obudów innych producentów Aby uzyskać szczegółowe informacje i kody patrz strona 39 Aby uzyskać szczegółowe informacje i kody patrz strona 39 7

10 NEWS 2016 STELLA LAMPY LEDOWE DLA PRZESTRZENI ZEWNĘTRZNYCH wiązki światła konfigurowane na żądanie, w kierunku do wewnątrz lub na zewnątrz przeznaczone do oświetlenia dużych obszarów kolor ciemnoszary RAL7016 wysokości: cm Aby uzyskać szczegółowe informacje i kody patrz strona 120 WIĄZKA ŚWIATŁA KONFIGUROWANA NA ŻĄDANIE: standard - 4 światła w kierunku wnętrza kątowo - 2 światła w kierunku do wewnątrz, 2 światła na zewnątrz liniowo - 1 światło na zewnątrz STANDARD KĄTOWO LINIOWO 8 Key Automation

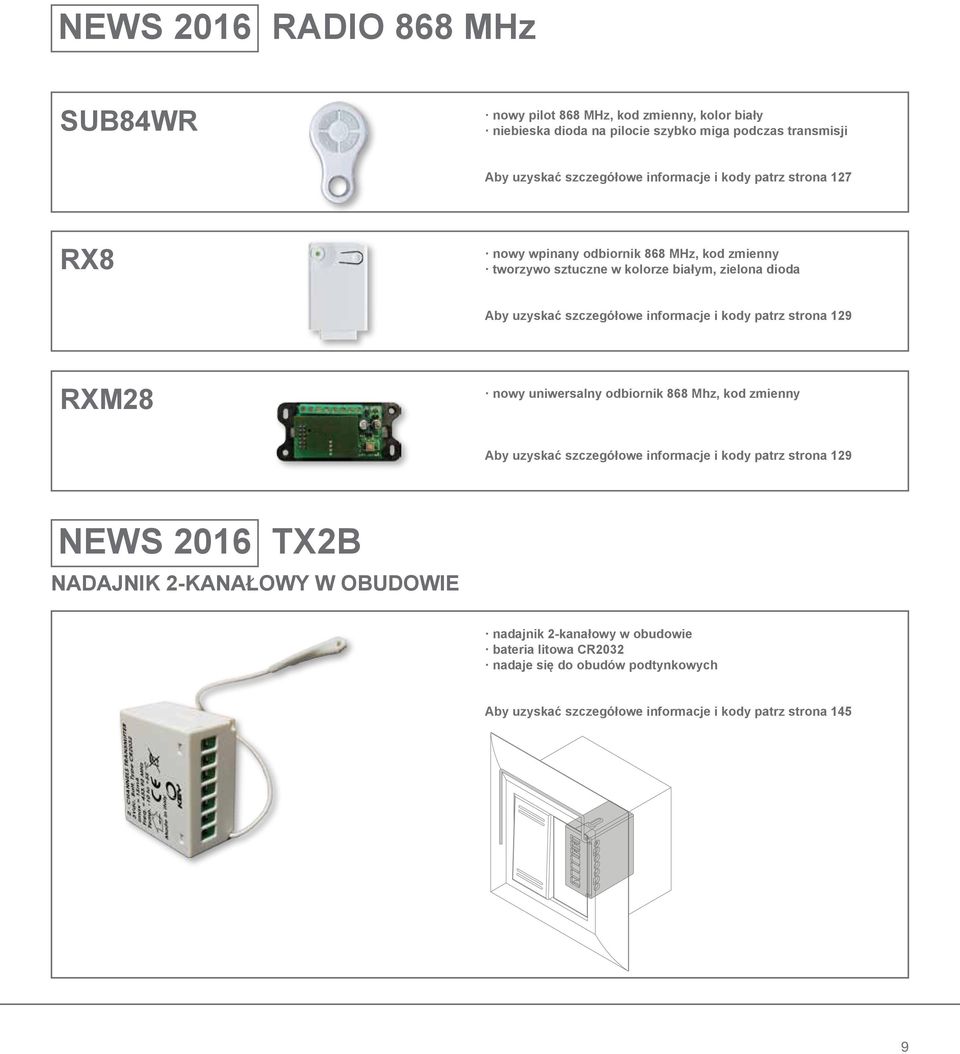

11 NEWS 2016 RADIO 868 MHz SUB84WR nowy pilot 868 MHz, kod zmienny, kolor biały niebieska dioda na pilocie szybko miga podczas transmisji Aby uzyskać szczegółowe informacje i kody patrz strona 127 RX8 nowy wpinany odbiornik 868 MHz, kod zmienny tworzywo sztuczne w kolorze białym, zielona dioda Aby uzyskać szczegółowe informacje i kody patrz strona 129 RXM28 nowy uniwersalny odbiornik 868 Mhz, kod zmienny Aby uzyskać szczegółowe informacje i kody patrz strona 129 NEWS 2016 TX2B NADAJNIK 2-KANAŁOWY W OBUDOWIE nadajnik 2-kanałowy w obudowie bateria litowa CR2032 nadaje się do obudów podtynkowych Aby uzyskać szczegółowe informacje i kody patrz strona 145 9

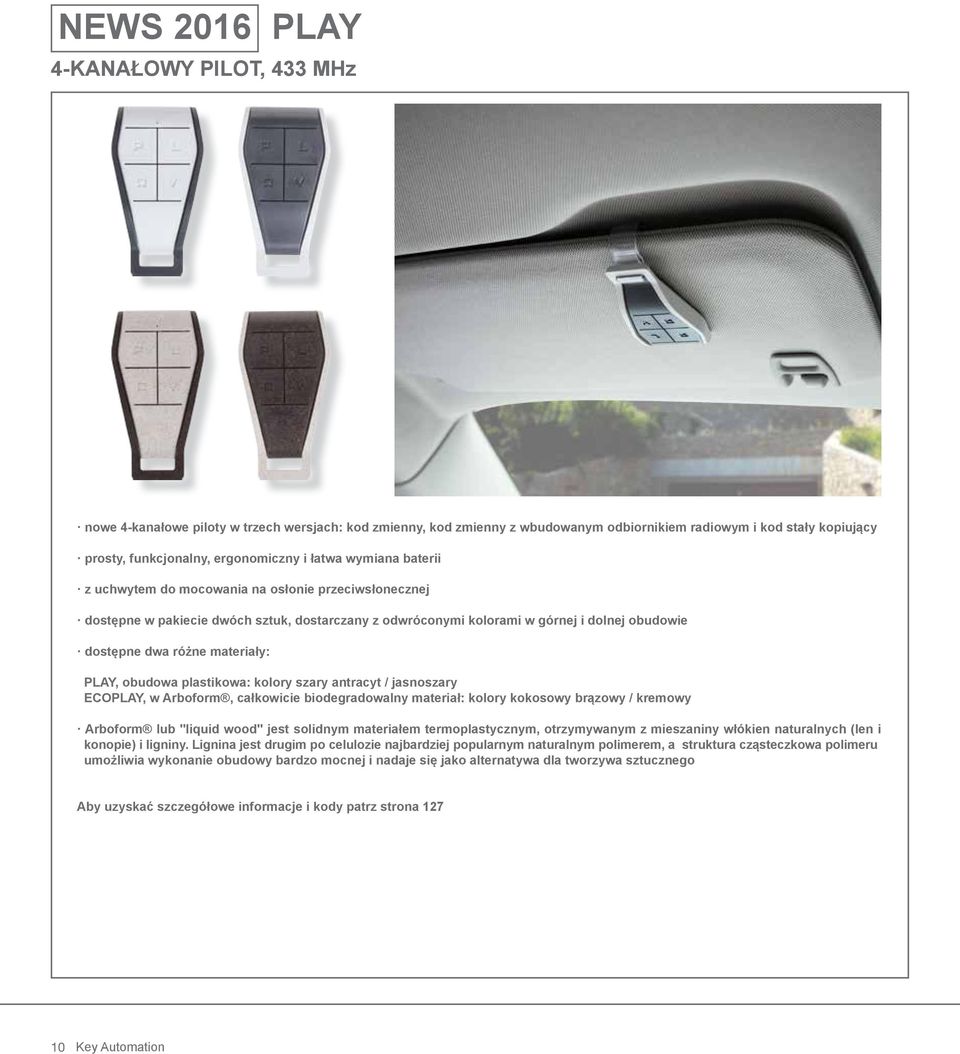

12 NEWS 2016 PLAY 4-KANAŁOWY PILOT, 433 MHz nowe 4-kanałowe piloty w trzech wersjach: kod zmienny, kod zmienny z wbudowanym odbiornikiem radiowym i kod stały kopiujący prosty, funkcjonalny, ergonomiczny i łatwa wymiana baterii z uchwytem do mocowania na osłonie przeciwsłonecznej dostępne w pakiecie dwóch sztuk, dostarczany z odwróconymi kolorami w górnej i dolnej obudowie dostępne dwa różne materiały: PLAY, obudowa plastikowa: kolory szary antracyt / jasnoszary ECOPLAY, w Arboform, całkowicie biodegradowalny materiał: kolory kokosowy brązowy / kremowy Arboform lub "liquid wood" jest solidnym materiałem termoplastycznym, otrzymywanym z mieszaniny włókien naturalnych (len i konopie) i ligniny. Lignina jest drugim po celulozie najbardziej popularnym naturalnym polimerem, a struktura cząsteczkowa polimeru umożliwia wykonanie obudowy bardzo mocnej i nadaje się jako alternatywa dla tworzywa sztucznego Aby uzyskać szczegółowe informacje i kody patrz strona Key Automation

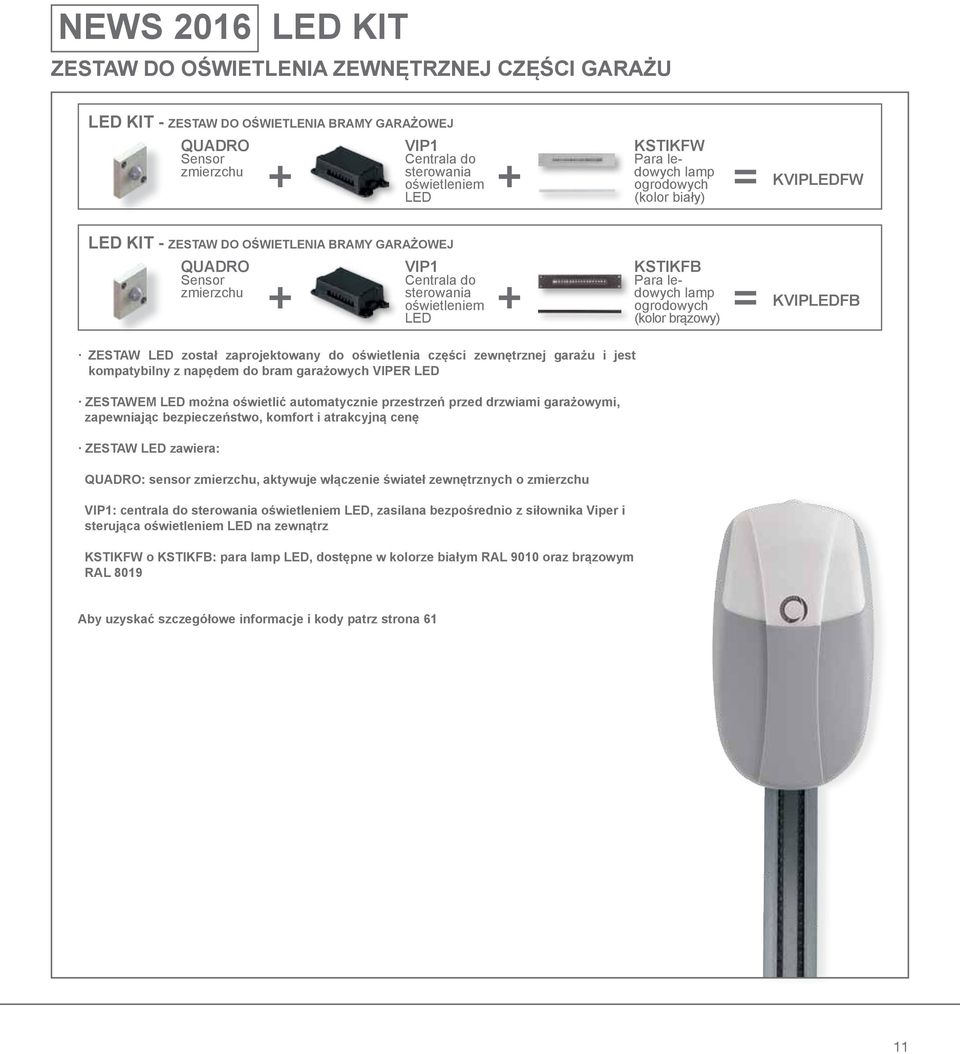

13 NEWS 2016 LED KIT ZESTAW DO OŚWIETLENIA ZEWNĘTRZNEJ CZĘŚCI GARAŻU LED KIT - ZESTAW DO OŚWIETLENIA BRAMY GARAŻOWEJ QUADRO Sensor zmierzchu + VIP1 Centrala do sterowania oświetleniem LED + KSTIKFW Para ledowych lamp ogrodowych (kolor biały) = KVIPLEDFW LED KIT - ZESTAW DO OŚWIETLENIA BRAMY GARAŻOWEJ QUADRO Sensor zmierzchu + VIP1 Centrala do sterowania oświetleniem LED + KSTIKFB Para ledowych lamp ogrodowych (kolor brązowy) = KVIPLEDFB ZESTAW LED został zaprojektowany do oświetlenia części zewnętrznej garażu i jest kompatybilny z napędem do bram garażowych VIPER LED ZESTAWEM LED można oświetlić automatycznie przestrzeń przed drzwiami garażowymi, zapewniając bezpieczeństwo, komfort i atrakcyjną cenę ZESTAW LED zawiera: QUADRO: sensor zmierzchu, aktywuje włączenie świateł zewnętrznych o zmierzchu VIP1: centrala do sterowania oświetleniem LED, zasilana bezpośrednio z siłownika Viper i sterująca oświetleniem LED na zewnątrz KSTIKFW o KSTIKFB: para lamp LED, dostępne w kolorze białym RAL 9010 oraz brązowym RAL 8019 Aby uzyskać szczegółowe informacje i kody patrz strona 61 11

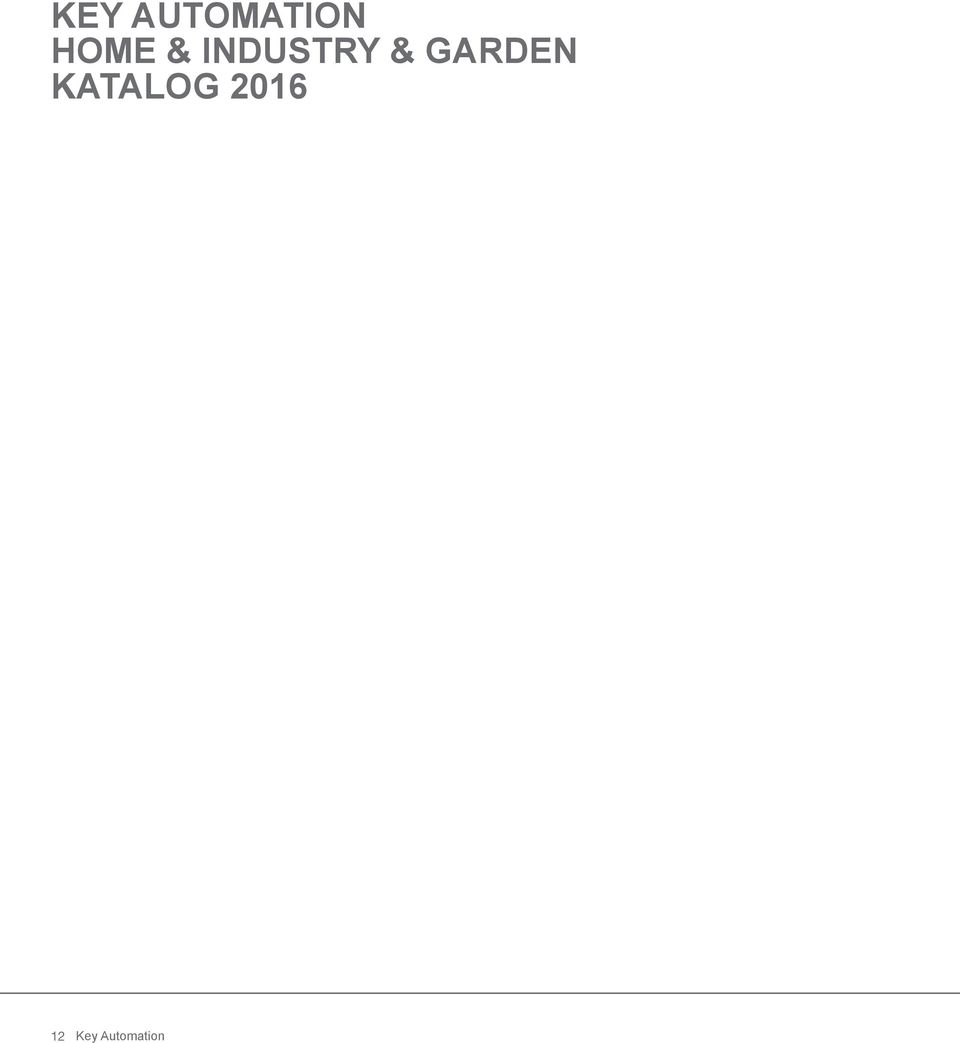

14 KEY AUTOMATION HOME & INDUSTRY & GARDEN KATALOG Key Automation

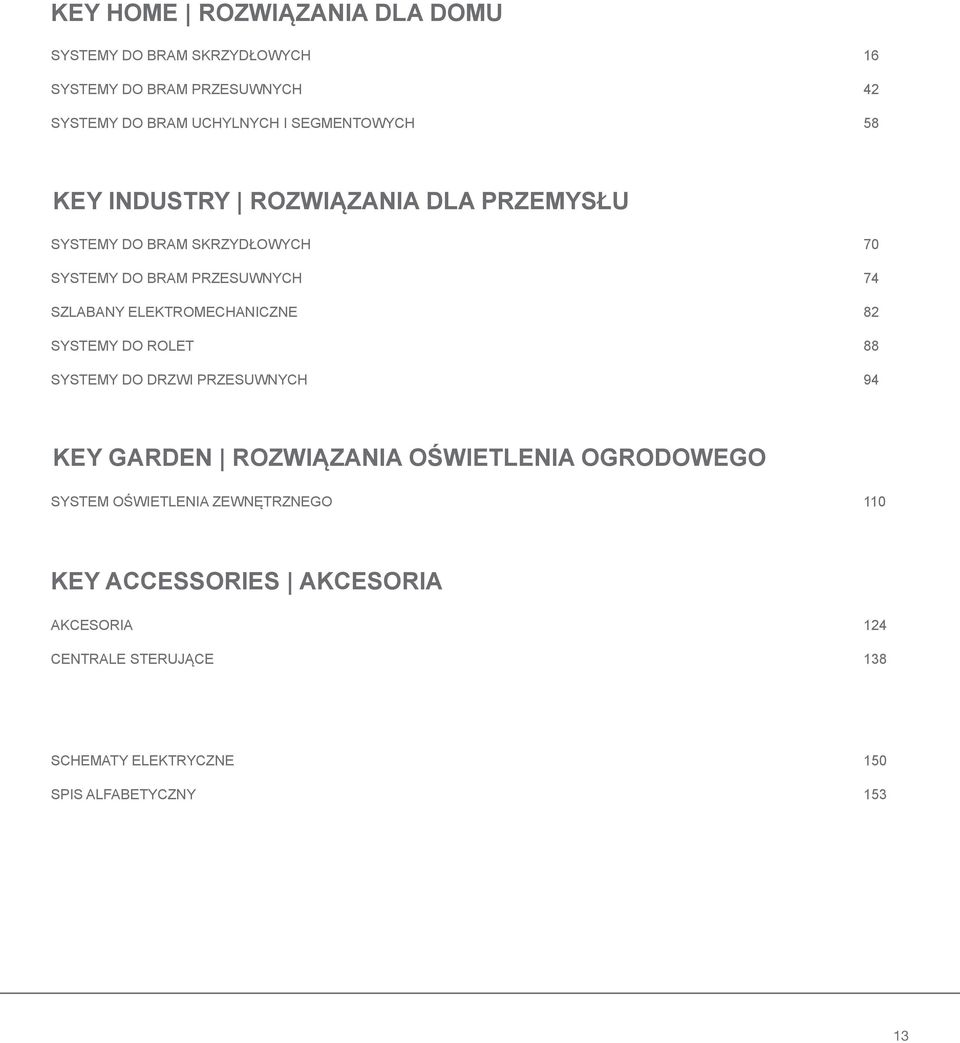

15 KEY HOME ROZWIĄZANIA DLA DOMU SYSTEMY DO BRAM SKRZYDŁOWYCH 16 SYSTEMY DO BRAM PRZESUWNYCH 42 SYSTEMY DO BRAM UCHYLNYCH I SEGMENTOWYCH 58 KEY INDUSTRY ROZWIĄZANIA DLA PRZEMYSŁU SYSTEMY DO BRAM SKRZYDŁOWYCH 70 SYSTEMY DO BRAM PRZESUWNYCH 74 SZLABANY ELEKTROMECHANICZNE 82 SYSTEMY DO ROLET 88 SYSTEMY DO DRZWI PRZESUWNYCH 94 KEY GARDEN ROZWIĄZANIA OŚWIETLENIA OGRODOWEGO SYSTEM OŚWIETLENIA ZEWNĘTRZNEGO 110 KEY ACCESSORIES AKCESORIA AKCESORIA 124 CENTRALE STERUJĄCE 138 SCHEMATY ELEKTRYCZNE 150 SPIS ALFABETYCZNY

16 14

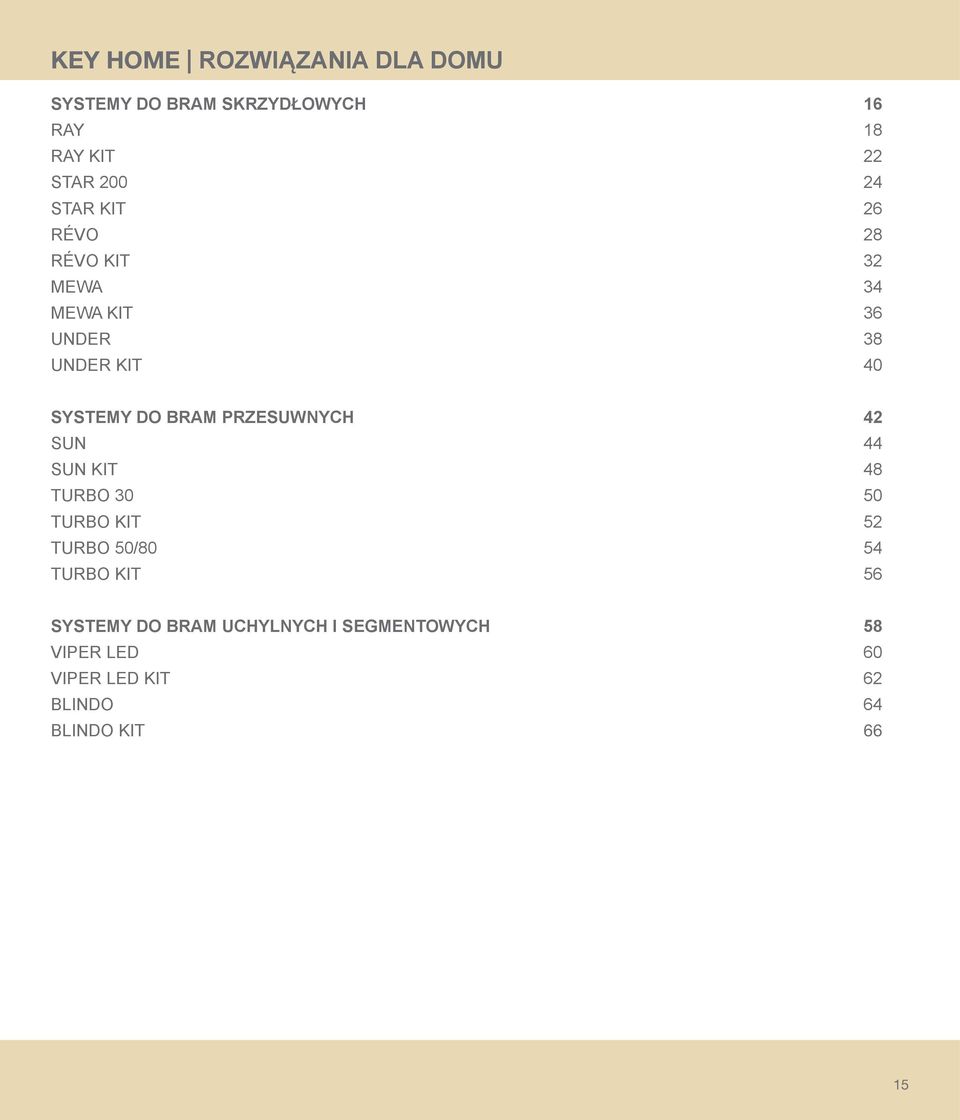

17 KEY HOME ROZWIĄZANIA DLA DOMU SYSTEMY DO BRAM SKRZYDŁOWYCH 16 RAY 18 RAY KIT 22 STAR STAR KIT 26 RÉVO 28 RÉVO KIT 32 MEWA 34 MEWA KIT 36 UNDER 38 UNDER KIT 40 SYSTEMY DO BRAM PRZESUWNYCH 42 SUN 44 SUN KIT 48 TURBO TURBO KIT 52 TURBO 50/80 54 TURBO KIT 56 SYSTEMY DO BRAM UCHYLNYCH I SEGMENTOWYCH 58 VIPER LED 60 VIPER LED KIT 62 BLINDO 64 BLINDO KIT 66 15

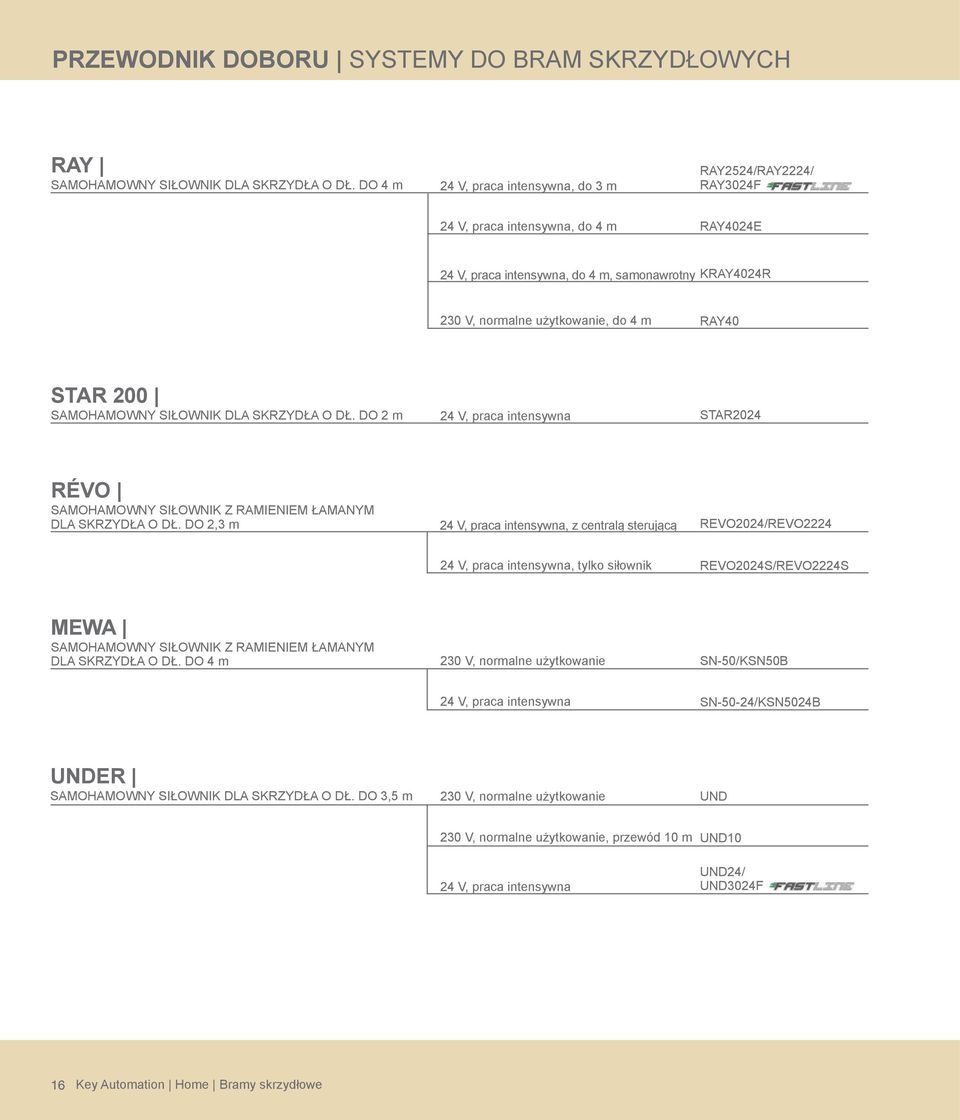

18 PRZEWODNIK DOBORU SYSTEMY DO BRAM SKRZYDŁOWYCH RAY SAMOHAMOWNY SIŁOWNIK DLA SKRZYDŁA O DŁ. DO 4 m 24 V, praca intensywna, do 3 m RAY2524/RAY2224/ RAY3024F 24 V, praca intensywna, do 4 m RAY4024E 24 V, praca intensywna, do 4 m, samonawrotny KRAY4024R 230 V, normalne użytkowanie, do 4 m RAY40 STAR 200 SAMOHAMOWNY SIŁOWNIK DLA SKRZYDŁA O DŁ. DO 2 m 24 V, praca intensywna STAR2024 RÉVO SAMOHAMOWNY SIŁOWNIK Z RAMIENIEM ŁAMANYM DLA SKRZYDŁA O DŁ. DO 2,3 m 24 V, praca intensywna, z centralą sterującą REVO2024/REVO V, praca intensywna, tylko siłownik REVO2024S/REVO2224S MEWA SAMOHAMOWNY SIŁOWNIK Z RAMIENIEM ŁAMANYM DLA SKRZYDŁA O DŁ. DO 4 m 230 V, normalne użytkowanie SN-50/KSN50B 24 V, praca intensywna SN-50-24/KSN5024B UNDER SAMOHAMOWNY SIŁOWNIK DLA SKRZYDŁA O DŁ. DO 3,5 m 230 V, normalne użytkowanie UND 230 V, normalne użytkowanie, przewód 10 m 24 V, praca intensywna UND10 UND24/ UND3024F 16 Key Automation Home Bramy skrzydłowe

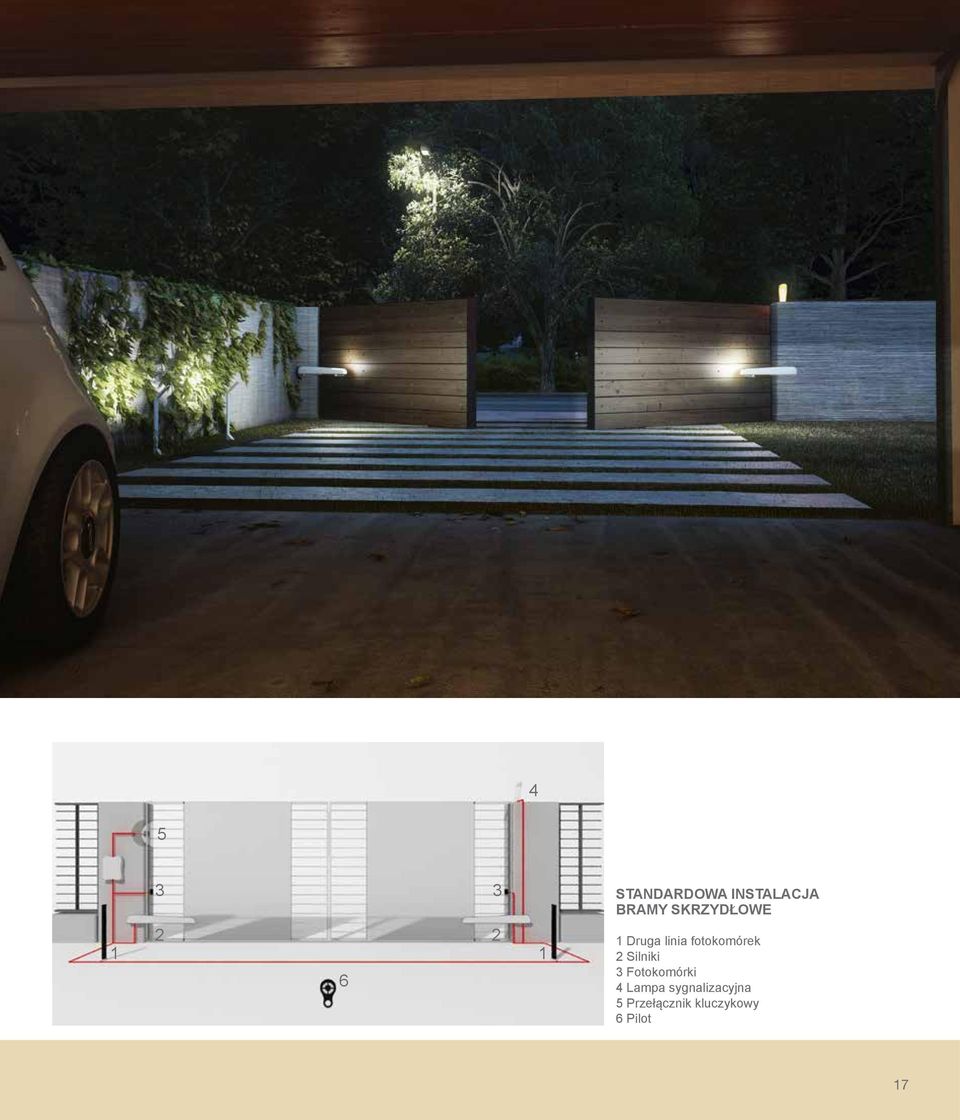

19 STANDARDOWA INSTALACJA BRAMY SKRZYDŁOWE 1 Druga linia fotokomórek 2 Silniki 3 Fotokomórki 4 Lampa sygnalizacyjna 5 Przełącznik kluczykowy 6 Pilot 17

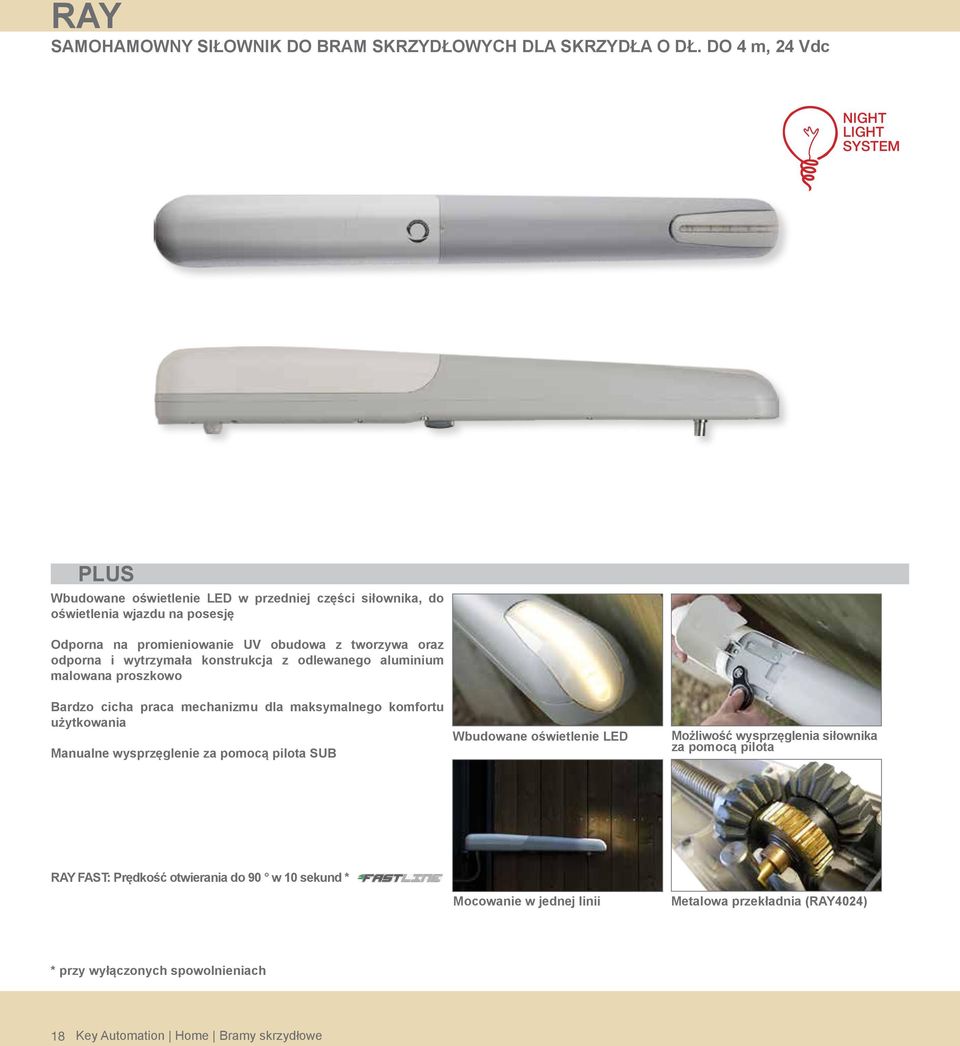

20 RAY SAMOHAMOWNY SIŁOWNIK DO BRAM SKRZYDŁOWYCH DLA SKRZYDŁA O DŁ. DO 4 m, 24 Vdc NIGHT LIGHT SYSTEM PLUS Wbudowane oświetlenie LED w przedniej części siłownika, do oświetlenia wjazdu na posesję Odporna na promieniowanie UV obudowa z tworzywa oraz odporna i wytrzymała konstrukcja z odlewanego aluminium malowana proszkowo Bardzo cicha praca mechanizmu dla maksymalnego komfortu użytkowania Manualne wysprzęglenie za pomocą pilota SUB Wbudowane oświetlenie LED Możliwość wysprzęglenia siłownika za pomocą pilota RAY FAST: Prędkość otwierania do 90 w 10 sekund * Mocowanie w jednej linii Metalowa przekładnia (RAY4024) * przy wyłączonych spowolnieniach 18 Key Automation Home Bramy skrzydłowe

21 MODELE KOD OPIS SZT pallet RAY2524 Dla bram skrzydłowych o maksymalnej długości skrzydła do 3 m i wadze 150 kg, silnik 24 Vdc 25 RAY4024E Dla bram skrzydłowych o maksymalnej długości skrzydła do 4 m i wadze 300 kg, silnik 24 Vdc z enkoderem 25 RAY3024f Dla bram skrzydłowych o maksymalnej długości skrzydła do 3 m i wadze 150 kg, silnik 24 Vdc z enkoderem 25 KRAY4024r Dla bram skrzydłowych o maksymalnej długości skrzydła do 4 m i wadze 150 kg, samonawrotny, z modułem zasilania PO24R z enkoderem 25 RAY2524 RAY4024E KRAY4024R RAY3024F DANE MECHANICZNE prędkość cm/s 2,6 1,5 3 3,8 siła ciągu N sprawność % czas otwarcia do 90 sec 18-25* 20-25* 15-20* 10-15* DANE ELEKTRYCZNE centrala sterująca 14AB 14AB2 14AB2 14AB2F zasilanie Vdc pobór A 3, moc silnika W wbudowane oświetlenie tak tak tak tak DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm waga kg cad temperatura robocza C maksymalna waga bramy Kg *przy standardowych wymiarach montażowych Max. waga bramy (kg) ZASTOSOWANIE RAY4024E RAY RAY3024F 100 RAY4024R Max. długość skrzydła Kształt i wysokość bramy oraz warunki usytuowania mogą wpłynąć na ograniczenia limitów tabeli. Siłowniki 230 Vac sugerowane są dla instalacji podatnych na intensywne działanie siły wiatru AKCESORIA ADFB Regulowany wspornik montażowy przedni do przykręcenia (tylko RAY2524) ADRB Regulowany wspornik montażowy tylny do przykręcenia (tylko RAY2524) ADWA Zestaw do adaptacji silników konkurencyji FCRAY Mechaniczny ogranicznik zamknięcia ELS-C Elektrozamek poziomy 12 V KBP Bateria do centrali KITFIXBATT Zestaw mocowania baterii SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 KC Kluczyk odblokowujący z cylindrem EXRB Wspornik umożliwiający otwieranie na zewnątrz 520STAF032A00 Adapter do wspornika tylnego 999KRAYD Zestaw do zmiany koloru RAL AB2 Centrala sterująca w obudowie do sterowania 2 siłownikami 24Vdc CT Centrala sterująca w obudowie do sterowania 2 siłownikami 24Vdc (tylko RAY2524) SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 TS Tabliczka ostrzegawcza 19

22 RAY SAMOHAMOWNY SIŁOWNIK DO BRAM SKRZYDŁOWYCH DLA SKRZYDŁA DO 4 m, 24 Vdc I 230 Vac PLUS Odporna na promieniowanie UV obudowa z tworzywa oraz odporna i wytrzymała konstrukcja z odlewanego aluminium malowana proszkowo Bardzo cicha praca mechanizmu dla maksymalnego komfortu użytkowania Manualne wysprzęglenie za pomocą pilota SUB Solidna metalowa przekładnia (RAY40) Możliwość wysprzęglenia siłownika za pomocą pilota Mocowanie w jednej linii Stylowy wygląd 20 Key Automation Home Bramy skrzydłowe

23 MODELE KOD OPIS SZT pallet RAY40 Dla bram skrzydłowych o max. długości skrzydła 4 m i wadze 300 kg, silnik 230 Vac 25 RAY2224 Dla bram skrzydłowych o max. długości skrzydła 4 m i wadze 300 kg, silnik 24 Vdc 25 RAY40 RAY2224 DANE MECHANICZNE prędkość cm/s 1,6 2,6 siła ciągu N sprawność % czas otwarcia do 90 sec 20-25* 18-25* DANE ELEKTRYCZNE centrala sterująca CT202 CT zasilanie Vac Vdc - 24 pobór A 1,2 3,5 moc silnika W kondensator µf 8 - zabezpieczenie termiczne C DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm waga kg cad 8 6 temperatura robocza C maksymalna waga bramy Kg *przy standardowych wymiarach montażowych AKCESORIA Max. waga bramy (kg) ZASTOSOWANIE RAY2224 RAY40 Max. długość skrzydła Kształt i wysokość bramy oraz warunki usytuowania mogą wpłynąć na ograniczenia limitów tabeli. Siłowniki 230 Vac sugerowane są dla instalacji podatnych na intensywne działanie siły wiatru ADFB Regulowany wspornik montażowy przedni do przykręcenia (tylko RAY2224) ADRB Regulowany wspornik montażowy tylny do przykręcenia (tylko RAY2224) ADWA Zestaw do adaptacji silników konkurencyji FCRAY Mechaniczny ogranicznik zamknięcia ELS-C Elektrozamek poziomy 12 V KBP Bateria do centrali (tylkoray2224) KITFIXBATT Zestaw mocowania baterii (tylko RAY2224) SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 KC Kluczyk odblokowujący z cylindrem EXRB Wspornik umożliwiający otwieranie na zewnątrz 520STAF032A00 Adapter do wspornika tylnego CT Centrala sterująca w obudowie do sterowania 2 siłownikami 24Vdc (tylko RAY2224) CT202 Centrala sterująca w obudowie do sterowania 2 siłownikami 230 Vac (tylko RAY40) SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 TS Tabliczka ostrzegawcza 21

24 RAY KIT DLA BRAM SKRZYDŁOWYCH O SKRZYDLE DO 4 m, 24 Vdc I 230 Vac PLUS Łagodne spowolnienia i łatwe ustawienia położeń krańcowych Elementy mechaniczne dobrze zabezpieczone przed wpływem czynników zewnętrznych Mechaniczne ograniczniki zamknięcia w zestawie dla prawidłowej instalacji Night Light System w zestawie (tylko wersja NLS) Centrala 14A (tylko wersja NLS) Centrala CT (wersja bez systemu NLS) Centrala CT202 (wersja bez systemu NLS) Wodoodporny pilot SUB w zestawie RAY KIT Z NIGHT LIGHT SYSTEM KOD OPIS WAGA SZT pallet KRAY2524ER Zestaw do bram dwuskrzydłowych o max. długości skrzydła 3 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami. Z funkcją Night Light System 18,6kg 15 KRAY2524KR Zestaw do bram dwuskrzydłowych o max. długości skrzydła 3 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami 18,4kg 15 KRAY4024ER Zestaw do bram dwuskrzydłowych o max. długości skrzydła 4 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami. Z funkcją Night Light System 18,6kg 15 KRAY4024KR Zestaw do bram dwuskrzydłowych o max. długości skrzydła 4 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami 18,4kg 15 KRAY3024FER Zestaw do bram dwuskrzydłowych o max. długości skrzydła 3 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami z enkoderem. Z funkcją Night Light System 18,6kg 15 KRAY3024FKR Zestaw do bram dwuskrzydłowych o max. długości skrzydła 3 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami z enkoderem 18,4kg 15 RAY KIT BEZ NIGHT LIGHT SYSTEM KOD OPIS WAGA SZT pallet KRAY42ER Zestaw do bram dwuskrzydłowych o max. długości skrzydła 4 m, silnik 230 Vac, centrala sterująca ze spowolnieniami 22kg 15 KRAY42KR Zestaw do bram dwuskrzydłowych o max. długości skrzydła 4 m, silnik 230 Vac, centrala sterująca ze spowolnieniami. 21,8kg 15 KRAY2224KR Zestaw do bram dwuskrzydłowych o max. długości skrzydła 3 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami 18,4kg Key Automation Home Bramy skrzydłowe

25 SKŁAD ZESTAWU Z NIGHT LIGHT SYSTEM 14A (1 szt) ECLIPSE (1 szt) RX4X (1 szt) FT32 (1 szt) SUB-44WR (2 szt) SUB-44R (2 szt) TS (1 szt) KRAY2524ER 14AB KRAY2524KR 14AB KRAY4024ER 14AB2 KRAY4024KR 14AB2 KRAY3024FER 14AB2F KRAY3024FKR 14AB2F SKŁAD ZESTAWU BEZ NIGHT LIGHT SYSTEM CT202 (1 szt) CT20224 (1 szt) LUMY 230-E (1 szt) RX4X (1 szt) FT32 (1 szt) SUB-44WR (2 szt) SUB-44R (2 szt) PLAY4R (2 szt) TS (1 szt) KRAY42ER KRAY42KR KRAY2224KR WBUDOWANE AKCESORIA ADFB Regulowany wspornik montażowy przedni do przykręcenia ADRB Regulowany wspornik montażowy tylny do przykręcenia ADWA Zestaw do adaptacji silników konkurencyji FCRAY Mechaniczny ogranicznik zamknięcia ELS-C Elektrozamek poziomy 12 V KBP Bateria do centrali KITFIXBATT Zestaw mocowania baterii KC Kluczyk odblokowujący z cylindrem SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 EXRB Wspornik umożliwiający otwieranie na zewnątrz 520STAF032A00 Adapter do wspornika tylnego SEL-M Przełącznik kluczykowy, obudowa metal i plastik SEL-EU Przełącznik kluczykowy z wkładką europejską, obudowa metalowa DY Programator do centrali 14A, przewód 20 cm SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 DYL Programator do centrali 14A, przewód 120 cm 23

26 STAR 200 SAMOHAMOWNY SIŁOWNIK DO BRAM SKRZYDŁOWYCH DLA SKRZYDŁA DO 2 m, 24Vdc PLUS Nowa wersja bez enkodera Łagodne spowolnienia i łatwe ustawienie położeń krańcowych Elementy mechaniczne dobrze zabezpieczone przed czynnikami zewnętrznymi Sterowanie- centrala sterująca CT (str.141) Solidny system teleskopowy Solidna przekładnia i elementy mechaniczne Nowa wersja bez enkodera Metalowy system wysprzęglenia 24 Key Automation Home Bramy skrzydłowe

27 MODELE KOD OPIS SZT pallet STAR2024 Dla bram skrzydłowych o maksymalnej długości skrzydła do 2 m, wersja siłownika lewa lub prawa, bez enkoderów 21 STAR2024 DANE MECHANICZNE prędkość cm/s 1,8 siła ciągu N 1400 sprawność % 80 czas otwarcia do 90 sec DANE ELEKTRYCZNE centrala sterująca CT zasilanie Vdc 24 pobór A 3,5 moc silnika W 85 DANE OGÓLNE stopień ochrony IP 54 wymiary (L-D-H) mm waga kg cad 3 temperatura robocza C maksymalna waga bramy Kg 400 Max. waga bramy (kg) ZASTOSOWANIE Max. długość skrzydła Kształt i wysokość bramy oraz warunki usytuowania mogą wpłynąć na ograniczenia limitów tabeli. Siłowniki 230 Vac sugerowane są dla instalacji podatnych na intensywne działanie siły wiatru ACCESSORI AKCESORIA ELS-C Elektrozamek poziomy 12 V KBP Bateria do centrali KITFIXBATT Zestaw mocowania baterii CT Centrala sterująca w obudowie do sterowania 2 siłownikami 24Vdc TS Tabliczka ostrzegawcza SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 25

28 STAR 200 DLA BRAM SKRZYDŁOWYCH O SKRZYDLE DO 2 m, 24 Vdc PLUS Łagodne spowolnienia i łatwe ustawienie położeń krańcowych Elementy mechaniczne dobrze zabezpieczone przed czynnikami zewnętrznymi Nowe piloty PLAY w zestawie star kit KOD OPIS WAGA SZT pallet Kstar2224eR Zestaw do bram skrzydłowych o skrzydle do 2 m, silnik 24 Vdc, centrala sterujące ze spowolnieniami 18,6kg 21 Kstar2224KR Zestaw do bram skrzydłowych o skrzydle do 2 m, silnik 24 Vdc, centrala sterujące ze spowolnieniami 18,4kg Key Automation Home Bramy skrzydłowe

29 SKŁAD ZESTAWU CT (1 szt) LUMY-24 (1 szt) FT32 (1 szt) PLAY4R (2 szt) TS (1 szt) KSTAR2224ER KSTAR2224KR AKCESORIA ELS-C Elektrozamek poziomy 12 V KBP Bateria do centrali KITFIXBATT Zestaw mocowania baterii SEL-M Przełącznik kluczykowy, obudowa metal i plastik SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SEL-EU Przełącznik kluczykowy z wkładką europejską, obudowa metalowa 27

30 RÉVO SAMOHAMOWNY SIŁOWNIK Z RAMIENIEM ŁAMANYM DO BRAM SKRZYDŁOWYCH DLA SKRZYDŁA O DŁUGOŚCI DO 2,3 m, 24 Vdc NIGHT LIGHT SYSTEM PLUS Revo łączy zalety systemu oświetlenia z siłownikiem z ramieniem łamanym. Zaprojektowany do bram skrzydłowych wykonanych np. z PCV lub drewna Idealny dla wąskich słupków i kolumn. Kompaktowy kształt, cicha praca, wykonanie z odlewanego aluminium, odporna na promieniowanie obudowa Ramię łamane umożliwia instalację REVO wszędzie tam, gdzie zawias skrzydła bramy jest osadzony głęboko na wąskiej kolumnie (10 cm). Dostępny w dwóch wersjach: z ramieniem łamanym i ramieniem ślizgowym do otwierania furtki System rozryglowania jest prosty i intuicyjny. Można wysprzęglić napęd za pomocą pilota Sub Bateria (opcja) w centrali Wbudowane mechaniczne ograniczniki krańcowe Stylowy wygląd Kompaktowy wymiar (szerokość 12 cm) Możliwość wysprzęglenia za pomocą pilota Wbudowane mechaniczne ograniczniki krańcowe 28 Key Automation Home Bramy skrzydłowe

31 MODELE KOD OPIS SZT pallet revo2024 Dla bram skrzydłowych, o maksymalnej długości skrzydła 2,3 m oraz wadze do 250 kg, silnik 24 Vdc 16 revo2024s Dla bram skrzydłowych, o maksymalnej długości skrzydła 2,3 m oraz wadze do 250 kg, silnik 24 Vdc, bez centrali sterującej 16 REVO2024 REVO2024S ZASTOSOWANIE DANE MECHANICZNE moment obrotowy Nm sprawność % czas otwarcia do 90 sec DANE ELEKTRYCZNE centrala sterująca 14A - zasilanie Vac Vdc - 24 pobór A 0,6 2 moc silnika W wbudowane oświetlenie tak tak DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm waga kg cad 10,5 8 temperatura robocza C maksymalna waga bramy Kg D A Max. waga bramy (kg) C ,7 1,8 1,9 2 2,1 2,2 2,3 Max. długość skrzydła Kształt i wysokość bramy oraz warunki usytuowania mogą wpłynąć na ograniczenia limitów tabeli. Siłowniki 230 Vac sugerowane są dla instalacji podatnych na intensywne działanie siły wiatru A min C max D min ACCESSORI AKCESORIA ELS-C Elektrozamek poziomy 12 V KBP Bateria do centrali KC Kluczyk odblokowujący z cylindrem REV1 Ramię ślizgowe REV2 Ramię do furtki REV3 System wysprzęglenia z zewnątrz BMET Przełącznik odblokowujący w metalowej obudowie 999KREVOD Zestaw do zmiany koloru RAL 7016 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 DY Programator do centrali 14A, przewód 20 cm DYL Programator do centrali 14A, przewód 120 cm TS Tabliczka ostrzegawcza SZT 1 SZT 1 SZT 1 29

32 RÉVO SAMOHAMOWNY SIŁOWNIK Z RAMIENIEM ŁAMANYM DO BRAM SKRZYDŁOWYCH DLA SKRZYDŁA O DŁUGOŚCI DO 2,3 m, 24 Vdc PLUS Revo łączy zalety systemu oświetlenia z siłownikiem z ramieniem łamanym. Zaprojektowany do bram skrzydłowych wykonanych np. z PCV lub drewna Idealny dla wąskich słupków i kolumn. Kompaktowy kształt, cicha praca, wykonanie z odlewanego aluminium, odporna na promieniowanie obudowa Ramię łamane umożliwia instalację REVO wszędzie tam, gdzie zawias skrzydła bramy jest osadzony głęboko na wąskiej kolumnie (10 cm). Dostępny w dwóch wersjach: z ramieniem łamanym i ramieniem ślizgowym do otwierania furtki System rozryglowania jest prosty i intuicyjny. Można wysprzęglić napęd za pomocą pilota Sub Bateria (opcja) w centrali Wbudowane mechaniczne ograniczniki krańcowe Stylowy wygląd Kompaktowy wymiar (szerokość 12 cm) Możliwość wysprzęglenia za pomocą pilota Wbudowane mechaniczne ograniczniki krańcowe 30 Key Automation Home Bramy skrzydłowe

33 MODELE KOD OPIS SZT pallet revo2224 Dla bram skrzydłowych, o maksymalnej długości skrzydła 2,3 m oraz wadze do 250 kg, silnik 24 Vdc 16 revo2224s Dla bram skrzydłowych, o maksymalnej długości skrzydła 2,3 m oraz wadze do 250 kg, silnik 24 Vdc, bez centrali sterującej 16 REVO2224 REVO2224S ZASTOSOWANIE DANE MECHANICZNE moment obrotowy Nm sprawność % czas otwarcia do 90 sec DANE ELEKTRYCZNE centrala sterująca CT zasilanie Vac Vdc - 24 pobór A 0,6 2 moc silnika W DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm waga kg cad 10,5 8 temperatura robocza C maksymalna waga bramy Kg D A Max. waga bramy (kg) C ,7 1,8 1,9 2 2,1 2,2 2,3 Max. długość skrzydła Kształt i wysokość bramy oraz warunki usytuowania mogą wpłynąć na ograniczenia limitów tabeli. Siłowniki 230 Vac sugerowane są dla instalacji podatnych na intensywne działanie siły wiatru A min C max D min 450 ACCESSORI AKCESORIA ELS-C Elektrozamek poziomy 12 V KBP Bateria do centrali KC Kluczyk odblokowujący z cylindrem REV1 Ramię ślizgowe REV2 Ramię do furtki REV3 System wysprzęglenia z zewnątrz BMET Przełącznik odblokowujący w metalowej obudowie TS Tabliczka ostrzegawcza SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 31

34 RÉVO DLA BRAM SKRZYDŁOWYCH O SKRZYDLE DO 2,3 m, 24 Vdc PLUS Łagodne spowolnienia i ustawienie położeń krańcowych Części mechaniczne dobrze zabezpieczone przed czynnikami zewnętrznymi Wbudowane mechaniczne ograniczniki krańcowe dla prawidłowej instalacji i użytkowania Wodoodporny pilot SUB w zestawie Night Light System z oświetleniem LED (tylko wersja NLS) Centrala 14A (tylko wersja NLS) Centrala CT (wersja bez systemu NLS) révo kit Z NIGHT LIGHT SYSTEM KOD OPIS WAGA SZT pallet KrevO2024er KrevO2024Kr Zestaw do bram skrzydłowych o skrzydle do 2,3 m, silnik 24 Vdc z ramieniem łamanym, centrala ze spowolnieniami, mechaniczne ograniczniki krańcowe na otwarciu i na zamknięciu, z systemem Night Light System (z centrala sterującą 14A) Zestaw do bram skrzydłowych o skrzydle do 2,3 m, silnik 24 Vdc z ramieniem łamanym, centrala ze spowolnieniami, mechaniczne ograniczniki krańcowe na otwarciu i na zamknięciu (z centrala sterującą 14A) 18,6kg 16 18,4kg 16 révo KIT BEZ NIGHT LIGHT SYSTEM KOD OPIS WAGA SZT pallet KrevO2224Kr Zestaw do bram skrzydłowych o skrzydle do 2,3 m, silnik 24 Vdc z ramieniem łamanym, centrala ze spowolnieniami, mechaniczne ograniczniki krańcowe na otwarciu i na zamknięciu (z centrala sterującą CT202 24) 18,4kg Key Automation Home Bramy skrzydłowe

35 SKŁAD ZESTAWÓW Z NIGHT LIGHT SYSTEM ECLIPSE (1 szt) RX4X (1 szt) FT32 (1 szt) SUB-44WR (2 szt) SUB-44R (2 szt) TS (1 szt) KREVO2024ER KREVO2024KR SKŁAD ZESTAWÓW BEZ NIGHT LIGHT SYSTEM RX4X (1 szt) FT32 (1 szt) PLAY4R (2 szt) TS (1 szt) KREVO2224KR WBUDOWANE AKCESORIA ELS-C Elektrozamek poziomy 12 V KBP Bateria do centrali KC Kluczyk odblokowujący z cylindrem REV1 Ramię ślizgowe REV2 Ramię do furtki REV3 System wysprzęglenia z zewnątrz BMET Przełącznik odblokowujący w metalowej obudowie SEL-M Przełącznik kluczykowy, obudowa metal i plastik SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SEL-EU Przełącznik kluczykowy z wkładką europejską, obudowa metalowa DY Programator do centrali 14A, przewód 20 cm SZT 1 SZT 1 SZT 1 DYL Programator do centrali 14A, przewód 120 cm 33

36 MEWA SAMOHAMOWNY SIŁOWNIK Z RAMIENIEM ŁAMANYM DO BRAM SKRZYDŁOWYCH O SKRZYDLE DO 4 m, 24 Vdc I 230 Vac NIGHT LIGHT SYSTEM PLUS Z enkoderem (wersja 24 Vdc): możliwość regulacji prędkości i spowolnień Maksymalne bezpieczeństwo w wykrywaniu przeszkody Zewnętrzne wysprzęglenie dla ręcznego odblokowania Ze spowolnieniami, miękkim startem i zatrzymaniem gwarantuje płynną pracę elementów mechanicznych Kompatybilność z 24 Vdc centralą sterującą 14AB2 (str. 138) Kompatybilność z 230 Vac centralą sterującą CT202 (str. 143) Zewnętrzne wysprzęglenie dla ręcznego odblokowania Wzmocnione i wytrzymałe ramię do szerokokątnego otwarcia Mocny silnik z solidną metalową przekładnią Mechaniczne ograniczniki krańcowe z precyzyjną regulacją 34 Key Automation Home Bramy skrzydłowe

37 MODELE KOD OPIS SZT pallet SN-50 KSN50B SN Do bram skrzydłowych o maksymalnej długości skrzydła do 4 m, 230 Vac silnik z mechanicznymi ogranicznikami krańcowymi, siłownik prawy lub lewy (instalacja od strony posesji) Para siłowników do bram skrzydłowych o maksymalnej długości skrzydła do 4 m, 230 Vac silnik z mechanicznymi krańcówkami Do bram skrzydłowych o maksymalnej długości skrzydła do 3 m, 24 Vdc silnik z enkoderem siłownik prawy lub lewy (instalacja od strony posesji) KSN5024B Para siłowników do bram skrzydłowych o maksymalnej długości skrzydła do 3 m, 24 Vdc silnik z enkoderem SN-50 KSN50B SN KSN5024B DANE MECHANICZNE moment obrotowy Nm sprawność % czas otwarcia do 90 sec DANE ELEKTRYCZNE centrala sterująca CT202 CT202 14AB2 14AB2 zasilanie Vac Vdc pobór A 1,5 1,5 5 5 moc silnika W kondensator µf zabezpieczenie termiczne C DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm waga kg cad ,8 27,6 temperatura robocza C maksymalna waga bramy Kg D C A Max. waga bramy (kg) ZASTOSOWANIE SN50 SN50-24 / SN50 2 2,5 3 4 Max. długość skrzydła Kształt i wysokość bramy oraz warunki usytuowania mogą wpłynąć na ograniczenia limitów tabeli. Siłowniki 230 Vac sugerowane są dla instalacji podatnych na intensywne działanie siły wiatru A min C max D min ACCESSORI AKCESORIA ELS-C Elektrozamek poziomy 12 V KBP Bateria do centrali KITFIXBATT Zestaw mocowania baterii BMET Przełącznik odblokowujący w metalowej obudowie SBLEXT Przewód do zewnętrznego wysprzęglenia KFE Zestaw elektronicznych wyłączników krańcowych dla wersji 24 Vdc 14AB2 Centrala sterująca w obudowie do sterowania 2 siłownikami 24Vdc SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 CT202 Centrala sterująca w obudowie do sterowania 2 siłownikami 230 Vac TS Tabliczka ostrzegawcza SZT 1 35

38 MEWA KIT DLA BRAM SKRZYDŁOWYCH O SKRZYDLE DO 4 m, 230 Vac PLUS Łagodne spowolnienia i łatwa regulacja położeń krańcowych Części mechaniczne dobrze zabezpieczone przed czynnikami zewnętrznymi Wodoodporny pilot SUB w zestawie MEWA kit KOD OPIS WAGA SZT pallet KSN52ER KSN52KR Zestaw do bram skrzydłowych o skrzydle do 4 m, 230 Vac silnik z ramieniem łamanym, centrala sterująca ze spowolnieniami Zestaw do bram skrzydłowych o skrzydle do 4 m, 230 Vac silnik z ramieniem łamanym, centrala sterująca ze spowolnieniami 17,6kg 12 17,4kg Key Automation Home Bramy skrzydłowe

39 SKŁAD ZESTAWÓW CT202 (1 szt) LUMY-230E (1 szt) RX4X (1 szt) FT32 (1 szt) SUB-44WR (2 szt) SUB-44R (2 szt) TS (1 szt) KSN52ER KSN52KR AKCESORIA ELS-C Elektrozamek poziomy 12 V BMET Przełącznik odblokowujący w metalowej obudowie SBLEXT Przewód do zewnętrznego wysprzęglenia SEL-M Przełącznik kluczykowy, obudowa metal i plastik SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SEL-EU Przełącznik kluczykowy z wkładką europejską, obudowa metalowa 37

40 UNDER PODZIEMNY SAMOHAMOWNY SIŁOWNIK DO BRAM SKRZYDŁOWYCH O SKRZYDLE DO 3,5 m, 24 Vdc I 230 Vac NIGHT LIGHT SYSTEM PLUS Nowy zestaw mocujący do obudów innych producentów Nowa dźwignia odblokowująca z kluczem i zintegrowana dźwignia Mechaniczne ograniczniki krańcowe na otwieraniu i zamykaniu Regulowana prędkość i spowolnienia Silnik 24 Vdc bez enkodera Możliwość wyboru kabla 1,5 m i 10 m (dla 230 Vac) Nowa obudowa CF3 UNDER FAST: Prędkość otwierania do 90 w 10 sekund * Kompatybilność z 24 Vdc centralą sterującą 14AB2 (str. 138) Kompatybilność z 230 Vac centralą sterującą CT202 (str. 143) Bardzo precyzyjne mechaniczne zatrzymanie Wewnętrzne i zewnętrzne wysprzęglenie za pomocą specjalnego metalowego klucza Dla maksymalnej niezawodności przekładnia z brązu i hartowanej stali Łatwa konserwacja dzięki podwójnemu smarowaniu przekładni i obudowy * przy wyłączonych spowolnieniach 38 Key Automation Home Bramy skrzydłowe

41 MODELE KOD OPIS SZT pallet UND UND10 UND24 UND3024F Dla bram skrzydłowych o maksymalnej długości skrzydła do 3,5 m, silnik 230 Vac, z mechanicznymi ogranicznikami zamknięcia na otwieraniu i zamykaniu. Długość przewodu 1,5 m Dla bram skrzydłowych o maksymalnej długości skrzydła do 3,5 m, silnik 230 Vac, z mechanicznymi ogranicznikami zamknięcia na otwieraniu i zamykaniu. Długość przewodu 10 m Dla bram skrzydłowych o maksymalnej długości skrzydła do 3,5 m, silnik 24 Vdc, z mechanicznymi ogranicznikami zamknięcia na otwieraniu i zamykaniu Dla bram skrzydłowych o maksymalnej długości skrzydła do 3 m, silnik 24 Vdc, z enkoderem, z mechanicznymi ogranicznikami zamknięcia na otwieraniu i zamykaniu UND UND10 UND24 UND3024F DANE MECHANICZNE moment obrotowy Nm sprawność % czas otwarcia do 90 sec DANE ELEKTRYCZNE centrala sterująca CT202 CT202 14AB2 14AB2F zasilanie Vac Vdc pobór A moc silnika W kondensator µf zabezpieczenie termiczne C DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm waga kg cad ,8 10,8 temperatura robocza C maksymalna waga bramy Kg ACCESSORI AKCESORIA Max. waga bramy (kg) ZASTOSOWANIE Max. długość skrzydła Kształt i wysokość bramy oraz warunki usytuowania mogą wpłynąć na ograniczenia limitów tabeli. Siłowniki 230 Vac sugerowane są dla instalacji podatnych na intensywne działanie siły wiatru ELS-C Elektrozamek poziomy 12 V KBP Bateria do centrali KITFIXBATT Zestaw mocowania baterii SB3 Dźwignia odblokowująca z kluczem OP110 Zestaw umożliwiający otwarcie do 110. Max długość skrzydła 3000 mm ADUN Zestaw mocujący do obudów innych producentów CF3 * Obudowa podziemna kataforezowana z mechanizmem odblokowania SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 CI3 * Obudowa podziemna ze stali nierdzewnej z mechanizmem odblokowania CF2SB * Obudowa podziemna kataforezowana bez mechanizmu odblokowania 14AB2 Centrala sterująca w obudowie do sterowania 2 siłownikami 24Vdc CT Centrala sterująca w obudowie do sterowania 2 siłownikami 24Vdc CT202 Centrala sterująca w obudowie do sterowania 2 siłownikami 230 Vac TS Tabliczka ostrzegawcza SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 * 36 SZT PALLET 39

42 UNDER KIT DLA BRAM SKRZYDŁOWYCH O SKRZYDLE DO 3,5 m, 24 Vdc I 230 Vac PLUS Bez enkodera (wersja 24 Vdc) Wodoodporny pilot SUB w zestawie Regulowana prędkość i spowolnienia Elementy mechaniczne dobrze zabezpieczone przed czynnikami zewnętrznymi UND kit KOD OPIS WAGA SZT pallet KUND3024ER KUND3024KR KUND3024FER KUND3024FKR KUND2ER KUND2KR Zestaw siłowników podziemnych do bram skrzydłowych o skrzydle do 3,5 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami. Bez systemu Night Light System Zestaw siłowników podziemnych do bram skrzydłowych o skrzydle do 3,5 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami Zestaw siłowników podziemnych do bram skrzydłowych o skrzydle do 3 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami z enkoderem. Bez systemu Night Light System Zestaw siłowników podziemnych do bram skrzydłowych o skrzydle do 3 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami z enkoderem Zestaw siłowników podziemnych do bram skrzydłowych o skrzydle do 3,5 m, silnik 230 Vac centrala sterująca ze spowolnieniami Zestaw siłowników podziemnych do bram skrzydłowych o skrzydle do 3,5 m, silnik 230 Vac centrala sterująca ze spowolnieniami 18,6kg 9 18,4kg 9 18,6kg 9 18,4kg 9 22kg 9 21,8kg 9 40 Key Automation Home Bramy skrzydłowe

43 SKŁAD ZESTAWÓW CT202 (1 szt) 14A(1 szt) ECLIPSE (1 szt)lumy-230e (1 szt) RX4X (1 szt) FT32 (1 szt) SUB-44WR (2 szt) SUB-44R (2 szt) TS (1 szt) KUND3024ER 14AB2 KUND3024KR 14AB2 KUND3024FER 14AB2F KUND3024FKR 14AB2F KUND2ER KUND2KR AKCESORIA ELS-C Elektrozamek poziomy 12 V KBP Bateria do centrali KITFIXBATT Zestaw mocowania baterii SB3 Dźwignia odblokowująca z kluczem OP110 Zestaw umożliwiający otwarcie do 110. Max długość skrzydła 3000 mm CF3 * Obudowa podziemna kataforezowana z mechanizmem odblokowania CI3 * Obudowa podziemna ze stali nierdzewnej z mechanizmem odblokowania SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 CF2SB * Obudowa podziemna kataforezowana bez mechanizmu odblokowania SEL-M Przełącznik kluczykowy, obudowa metal i plastik SEL-EU Przełącznik kluczykowy z wkładką europejską, obudowa metalowa DY Programator do centrali 14A, przewód 20 cm SZT 1 SZT 1 SZT 1 SZT 1 DYL Programator do centrali 14A, przewód 120 cm * 36 SZT PALLET 41

44 PRZEWODNIK DOBORU SYSTEMY DO BRAM PRZESUWNYCH SUN SAMOHAMOWNY SIŁOWNIK DO BRAM PRZESUWNYCH DO 1200 Kg 24 V, praca intensywna, do 400 Kg SUN4024/SUN V, praca intensywna, do 500 Kg SUN5024F 24 V, praca intensywna, do 700 Kg SUN7024/SUN V, praca intensywna, do 1100 Kg SUN V, normalne użytkowanie, do 500 Kg SUN V, normalne użytkowanie, do 800 Kg SUN V, normalne użytkowanie, do 1200 Kg SUN122 TURBO 30 SAMOHAMOWNY SIŁOWNIK DO BRAM PRZESUWNYCH DO 300 Kg 24 V, praca intensywna, do 300 Kg SC-30CSM TURBO 50/80 SAMOHAMOWNY SIŁOWNIK DO BRAM PRZESUWNYCH DO 800 Kg 230 V, normalne użytkowanie, do 500 Kg SC V, normalne użytkowanie, do 800 Kg SC82 42 Key Automation Home Bramy przesuwne

45 STANDARDOWA INSTALACJA BRAMY PRZESUWNE 1 Druga linia fotokomórek 2 Silnik 3 Fotokomórki 4 Lampa sygnalizacyjna 5 Przełącznik kluczykowy 6 Pilot 43

46 SUN SAMOHAMOWNY SIŁOWNIK DO BRAM PRZESUWNYCH DO 1100 Kg, 24 Vdc NIGHT LIGHT SYSTEM PLUS Jak wszystkie inne modele z systemem Night Light System, SUN ma niezwykle cichy mechanizm, dzięki najwyższej jakości materiałom Wysoko technologiczne materiały odporne na warunki pogodowe Obudowy odporne na promieniowanie UV Maksymalnie cichy mechanizm, zabezpieczony w obudowie z wytrzymałego odlewanego ciśnieniowo tworzywa i malowanego proszkowo odlewanego aluminium Centrala 14A Wbudowane oświetlenie LED System wysprzęglenia jest ergonomiczny i łatwo dostępny Bateria (opcja) w centrali Przekładnia z bardzo dużym łożyskiem dla większej wydajności Wersja z magnetycznymi wyłącznikami krańcowymi na zamówienie SUN FAST: prędkość otwierania do 40 cm/s Z centralą sterującą 14A (str. 138) Solidna przekładnia Stylowy design 44 Key Automation Home Bramy przesuwne

47 MODELE KOD OPIS SZT pallet SUN4024 SUN7024 SUN11024 SUN5024F Do bram przesuwnych do 400 Kg, silnik 24 Vdc, centrala sterująca 14A ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi Do bram przesuwnych do 700 Kg, silnik 24 Vdc, centrala sterująca 14A ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi Do bram przesuwnych do 1100 Kg, silnik 24 Vdc, centrala sterująca 14A ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi Do bram przesuwnych do 500 Kg, silnik 24 Vdc, centrala sterująca 14A ze spowolnieniami z magnetycznymi wyłącznikami krańcowymi SUN4024 SUN7024 SUN11024 SUN5024F DANE MECHANICZNE prędkość cm/s 26* 25* 20* 40* moment obrotowy Nm sprawność % DANE ELEKTRYCZNE centrala sterująca 14A 14A 14A 14AF zasilanie Vac pobór A 1,2 1,5 1,3 1,3 moc silnika W kondensator µf zabezpieczenie termiczne C wbudowane oświetlenie tak tak tak tak DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm waga kg 12 12, temperatura robocza C maksymalna waga bramy Kg * Zmienna w zależności od wagi bramy ACCESSORI AKCESORIA CREM-P M4 listwa zębata nylonowa 1 m, do bram do 800 Kg CREM-8 M4 listwa zębata metalowa 1 m, grubość 30x8 mm CREM-12 M4 listwa zębata metalowa 1 m, grubość 30x12 mm KBP Bateria do centrali 999KSUND Zestaw do zmiany koloru RAL 7016 KCS Zestaw odblokowujący z kluczem DY Programator do centrali 14A, przewód 20 cm DYL Programator do centrali 14A, przewód 120 cm SZT 10 SZT 4 SZT 4 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 TS Tabliczka ostrzegawcza SZT 1 45

48 SUN SAMOHAMOWNY SIŁOWNIK DO BRAM PRZESUWNYCH DO 700 Kg, 24 Vdc I DO 1200 Kg, 230 Vac PLUS Wysoko technologiczne materiały odporne na warunki pogodowe Obudowy odporne na promieniowanie UV Maksymalnie cichy mechanizm, zabezpieczony w obudowie z wytrzymałego odlewanego ciśnieniowo tworzywa i malowanego proszkowo odlewanego aluminium System wysprzęglenia jest ergonomiczny i łatwo dostępny Bateria (opcja) w centrali Przekładnia z bardzo dużym łożyskiem dla większej wydajności Wbudowany odbiornik radiowy (SUN4224/SUN7224) Wersja z magnetycznymi wyłącznikami krańcowymi na zamówienie Z centralą sterującą CT (str. 140) Z centralą sterującą CT102 (str. 142) Wysprzęglenie z dźwignią Solidna przekładnia Centrala sterująca CT102 Centrala sterująca CT z wbudowanym odbiornikiem radiowym 46 Key Automation Home Bramy przesuwne

49 MODELE KOD OPIS SZT pallet SUN4224 SUN7224 SUN52 SUN82 SUN122 Dla bram przesuwnych do 400 Kg, silnik 24 Vdc, centrala CT ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi. Wbudowany odbiornik radiowy Dla bram przesuwnych do 700 Kg, silnik 24 Vdc, centrala CT ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi. Wbudowany odbiornik radiowy Do bram przesuwnych do 500 Kg, silnik 230 Vac, centrala CT102 ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi Do bram przesuwnych do 800 Kg, silnik 230 Vac, centrala CT102 ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi Do bram przesuwnych do 1200 Kg, silnik 230 Vac, centrala CT102 ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi SUN4224 SUN7224 SUN52 SUN82 SUN122 DANE MECHANICZNE prędkość cm/s 26* 25* moment obrotowy Nm sprawność % DANE ELEKTRYCZNE centrala sterująca CT CT CT102 CT102 CT102 zasilanie Vac pobór A 1,2 1,5 1,3 1,9 2,6 moc silnika W kondensator µf , zabezpieczenie termiczne C DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm waga kg , ,5 temperatura robocza C maksymalna waga bramy Kg * Zmienna w zależności od wagi bramy ACCESSORI AKCESORIA CREM-P M4 listwa zębata nylonowa 1 m, do bram do 800 Kg CREM-8 M4 listwa zębata metalowa 1 m, grubość 30x8 mm CREM-12 M4 listwa zębata metalowa 1 m, grubość 30x12 mm KBP Bateria do centrali KCS Zestaw odblokowujący z kluczem TS Tabliczka ostrzegawcza SZT 10 SZT 4 SZT 4 SZT 1 SZT 1 SZT 1 47

50 SUN KIT DO BRAM PRZESUWNYCH DO 1100 Kg, 24 Vdc I DO 1200 Kg, 230 Vac PLUS Spowolnienia podczas otwierania i zamykania dla płynnej pracy bramy Przeznaczony do pracy intensywnej (tylko wersja 24 Vdc) Wodoodporny pilot SUB w zestawie Night Light System w zestawie (tylko wersja NLS) Centrala 14A (tylko wersja NLS) Centrala CT (wersja bez systemu NLS) Centrala CT102 (wersja bez systemu NLS) sun kit Z NIGHT LIGHT SYSTEM KOD OPIS WAGA SZT pallet Ksun4024ER Zestaw do bram przesuwnych do 400 Kg, silnik 24 Vdc, centrala ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi. Z funkcją Night Light System (z centrala sterującą 14A) 13,1kg 36 Ksun4024KR Zestaw do bram przesuwnych do 400 Kg, silnik 24 Vdc, centrala ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą 14A) 12,9kg 36 Ksun5024fER Zestaw do bram przesuwnych do 500 Kg, silnik 24 Vdc, centrala ze spowolnieniami z magnetycznymi wyłącznikami krańcowymi. Z funkcją Night Light System (z centrala sterującą 14AF) 14kg 36 Ksun5024fKR Zestaw do bram przesuwnych do 500 Kg, silnik 24 Vdc, centrala ze spowolnieniami z magnetycznymi wyłącznikami krańcowymi (z centrala sterującą 14AF) 13,8kg 36 Ksun7024ER Zestaw do bram przesuwnych do 700 Kg, silnik 24 Vdc, centrala ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi. Z funkcją Night Light System (z centrala sterującą 14A) 14kg 36 Ksun7024KR Zestaw do bram przesuwnych do 700 Kg, silnik 24 Vdc, centrala ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą 14A) 13,8kg 36 Ksun11024ER Zestaw do bram przesuwnych do 1100 Kg, silnik 24 Vdc, centrala ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi. Z funkcją Night Light System (z centrala sterującą 14A) 14,5kg 36 Ksun11024KR Zestaw do bram przesuwnych do 1100 Kg, silnik 24 Vdc, centrala ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą 14A) 14,3kg 36 KSUN4024tw Zestaw dwóch silników do bram przesuwnych do 400 Kg, 24 Vdc, centrala sterująca ze spowolnieniami i elektronicznymi wyłącznikami krańcowymi (z centralą sterującą 14A) 23kg 32 sun kit BEZ NIGHT LIGHT SYSTEM KOD OPIS WAGA SZT pallet Ksun4224KR Zestaw do bram przesuwnych do 400 Kg, silnik 24 Vdc, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą CT102 24) 12,9kg 36 Ksun7224KR Zestaw do bram przesuwnych do 700 Kg, silnik 24 Vdc, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą CT102 24) 13,8kg 36 KSUN52ER Zestaw do bram przesuwnych do 500 Kg, silnik 230 Vac, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą CT102) 17kg 36 KSUN52KR Zestaw do bram przesuwnych do 500 Kg, silnik 230 Vac, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą CT102) 16,8kg 36 KSUN82ER Zestaw do bram przesuwnych do 800 Kg, silnik 230 Vac, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą CT102) 17,5kg 36 KSUN82KR Zestaw do bram przesuwnych do 800 Kg, silnik 230 Vac, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą CT102) 17,3kg 36 Ksun122ER Zestaw do bram przesuwnych do 1200 Kg, silnik 230 Vac, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą CT102) 18kg 36 Ksun122KR Zestaw do bram przesuwnych do 1200 Kg, silnik 230 Vac, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą CT102) 17,8kg Key Automation Home Bramy przesuwne

51 SKŁAD ZESTAWÓW Z NIGHT LIGHT SYSTEM ECLIPSE (1 szt) RX4X (1 szt) FT32 (1 szt) SUB-44WR (2 szt) SUB-44R (2 szt) TS (1 szt) KSUN4024ER KSUN4024KR KSUN5024FER KSUN5024FKR KSUN7024ER KSUN7024KR KSUN11024ER KSUN11024KR KSUN4024TW SKŁAD ZESTAWÓW BEZ NIGHT LIGHT SYSTEM LUMY-230E (1 szt) RX4X (1 szt) FT32 (1 szt) SUB-44WR (2 szt) SUB-44R (2 szt) PLAY4R (1 szt) TS (1 szt) KSUN4224KR WBUDOWANE KSUN7224KR WBUDOWANE KSUN52ER KSUN52KR KSUN82ER KSUN82KR KSUN122ER KSUN122KR AKCESORIA CREM-P M4 listwa zębata nylonowa 1 m, do bram do 800 Kg CREM-8 M4 listwa zębata metalowa 1m, grubość 30x8 mm CREM-12 M4 listwa zębata metalowa 1 m, grubość 30x12 mm KBP Bateria do centrali KCS Zestaw odblokowujący z kluczem SEL-M Przełącznik kluczykowy, obudowa metal i plastik SEL-EU Przełącznik kluczykowy z wkładką europejską, obudowa metalowa SZT 10 SZT 4 SZT 4 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 DY Programator do centrali 14A, przewód 20 cm DYL Programator do centrali 14A, przewód 120 cm SZT 1 49

52 TURBO 30 SAMOHAMOWNY SIŁOWNIK DO BRAM PRZESUWNYCH DO 300 Kg, 24 Vdc PLUS Spowolnienia podczas otwierania i zamykania dla płynnej pracy bramy Elementy elektryczne i mechaniczne dobrze zabezpieczone przed czynnikami zewnętrznymi Łatwa konserwacja dzięki centrali sterującej w pozycji poziomej Podstawa montażowa w zestawie Wewnętrzny akumulator (opcja) Ukryte zewnętrzne mocowanie pokrywy Kompaktowe wymiary Magnetyczne wyłączniki krańcowe 50 Key Automation Home Bramy przesuwne

53 MODELE KOD OPIS SZT pallet SC-30CSM Dla bram przesuwnych do 300 Kg, silnik 24 Vdc, centrala sterująca ze spowolnieniami z magnetycznymi wyłącznikami krańcowymi 36 SC-30CSM DANE MECHANICZNE prędkość cm/s 20* moment obrotowy Nm 10 sprawność % 50 DANE ELEKTRYCZNE centrala sterująca CT-24M zasilanie Vac 230 pobór A 1,1 moc silnika W 250 DANE OGÓLNE stopień ochrony IP 54 wymiary (L-D-H) mm ,5-240 waga kg 9 temperatura robocza C maksymalna waga bramy Kg 300 * Zmienna w zależności od wagi bramy ACCESSORI AKCESORIA BAT-12 Bateria 12 V 1.3 A CABAT-30 Karta ładowania akumulatorów dla silników 24 Vdc RXI23X 2-kanałowy radioodbiornik wewnętrzny, kod zmienny lub stały CREM-P M4 listwa zębata nylonowa 1 m, do bram do 800 Kg TS Tabliczka ostrzegawcza SZT 1 SZT 1 SZT 1 SZT 10 SZT 1 51

54 TURBO KIT DLA BRAM PRZESUWNYCH DO 300 Kg, 24 Vdc PLUS Spowolnienia podczas otwierania i zamykania dla płynnej pracy bramy Łatwa konserwacja dzięki centrali sterującej w pozycji poziomej Przeznaczony do pracy intensywnej Nowy pilot PLAY w zestawie Podstawa montażowa w zestawie TURBO kit KOD OPIS WAGA SZT pallet KIT-433ER KIT-433KR Zestaw do bram przesuwnych do 300 Kg, silnik 24 Vdc, centrala sterująca ze spowolnieniami z magnetycznymi wyłącznikami krańcowymi (z centralą sterującą CT-24M) Zestaw do bram przesuwnych do 300 Kg, silnik 24 Vdc, centrala sterująca ze spowolnieniami z magnetycznymi wyłącznikami krańcowymi (z centralą sterującą CT-24M) 8,7kg 36 8,5kg Key Automation Home Bramy przesuwne

55 SKŁAD ZESTAWÓW LUMY-24 (1 szt) RXI23X (1 szt) FT32 (1 szt) PLAY4R (2 szt) TS (1 szt) KIT-433ER KIT-433KR AKCESORIA BAT-12 Battery 12 V 1.3 A CABAT-30 Karta ładowania akumulatorów dla silników 24 Vdc CREM-P M4 listwa zębata nylonowa 1 m, do bram do 800 Kg SEL-M Przełącznik kluczykowy, obudowa metal i plastik SZT 1 SZT 1 SZT 10 SZT 1 SZT 1 SEL-EU Przełącznik kluczykowy z wkładką europejską, obudowa metalowa 53

56 TURBO 50/80 SAMOHAMOWNY SIŁOWNIK DO BRAM PRZESUWNYCH OD 500 Kg DO 800 Kg, 230 Vac PLUS Spowolnienia podczas otwierania i zamykania dla płynnej pracy bramy Elementy elektroniczne i mechaniczne dobrze zabezpieczone przed czynnikami zewnętrznymi Łatwa konserwacja dzięki centrali sterującej w pozycji poziomej Podstawa montażowa w zestawie Centrala sterująca CT102 (str. 142) Wyświetlacz LCD Mocny silnik Wysokiej jakości łożysko 54 Key Automation Home Bramy przesuwne
