3 WITAMY w KEY AUTOMATION Key Automation Wejście Produkcja Magazyn R&D Biura ISO9001:2015 zobacz video: 1

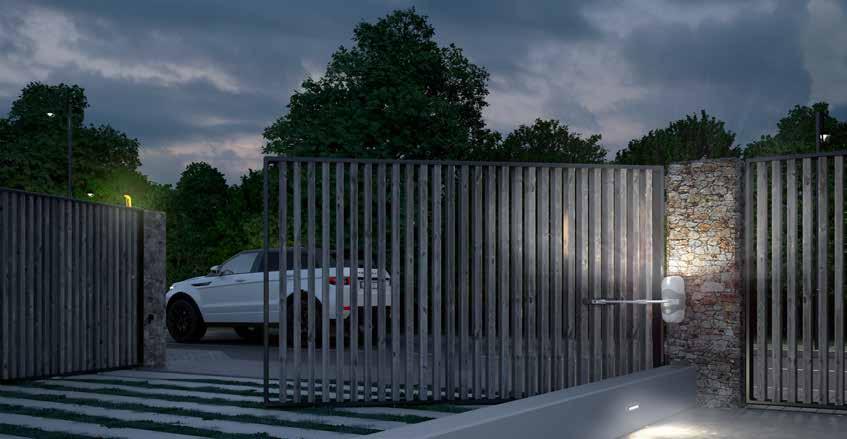

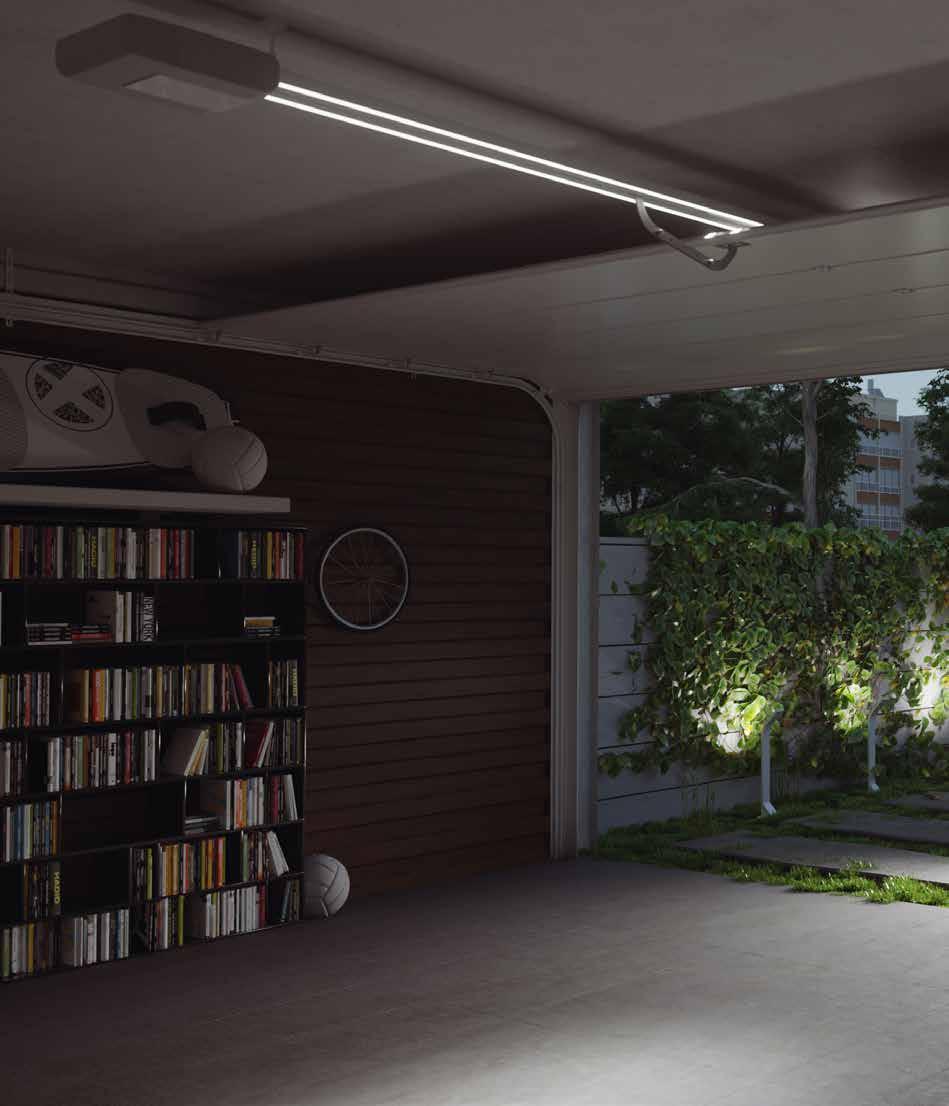

4 W otoczeniu światła. Dosłownie. To efekt poszukiwań koncepcji połączenia napędu do bram garażowych oraz LED-owej lampy, której zadaniem będzie oświetlenie całego garażu. HALO łączy w sobie funkcjonalność napędu oraz LED, rozszerzając tym samym koncepcję systemu nocnego oświetlenia (Night Light System NLS) stworzoną przez Key Automation. WÓZEK - całkowicie zintegrowany z szyną - mechanizm odblokowujący (w przypadku braku zasilania) - przystosowany do odblokowania z zewnątrz (gdy nie ma drzwi do garażu a wystąpił brak zasilania) - niekolizyjny we wszystkich 3 sposobach montażu Jednolita konstrukcja, którą tworzy lampa i napęd dostarcza poczucia luksusu w garażu a ponadto umożliwia łatwą instalację automatyki i oświetlenia podczas jednej czynności. Innowacyjnością jest technologia, która przejawia możliwość zamontowania napędu w sposób konwencjonalny albo na dwa nowe sposoby. Jeden z nich to montaż na nadprożu a drugi na wale sprężynowym. Nowe sposoby montażu pozwalają nie tylko na szybszą konfigurację i podłączenie przewodów, ale pozwalają również odnieść wrażenie, że mamy do czynienia wyłącznie z lampą, a nie z napędem. HALO pozwala korzystać z wszelkich udogodnień platformy KUBE IoT : programowanie i obsługa za pomocą smartfona, powiadomienia o wszelkich usterkach zarówno dla instalatora jak i użytkownika oraz zdalne wsparcie przez instalatora. GŁOWICA - kompaktowa głowica o całkowitej wysokości 8 cm ze zintegrowaną w jednostce szyną umożliwiającą instalowanie blisko wału - LED-owe światło odprowadzające - boczna klapka umożliwiająca dostęp do elektroniki - przycisk roboczy (zewnętrzny guzik SBS - krok po kroku) - 24V silnik z przekładnią produkcji KEY - moc silnika: 700 Nm i 1000 Nm - możliwość podłączenia baterii awaryjnego zasilania - wersja energooszczędna: <0,5W w opcji czuwania - FAST-LINE to najszybsza wersja, która osiąga prędkość 20 cm/s - kompatybilny z elektrozamkiem 2

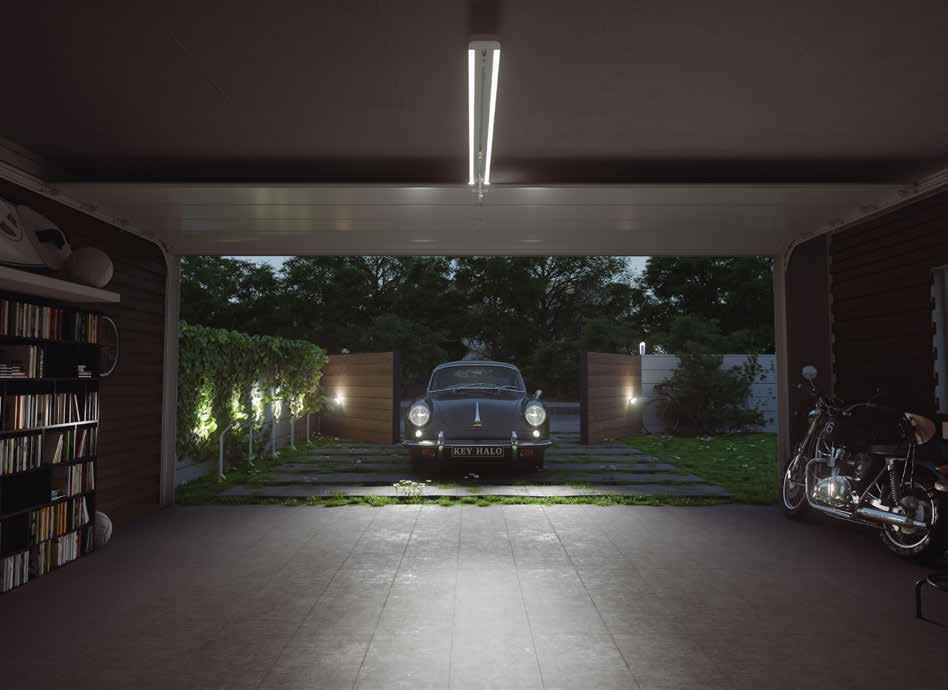

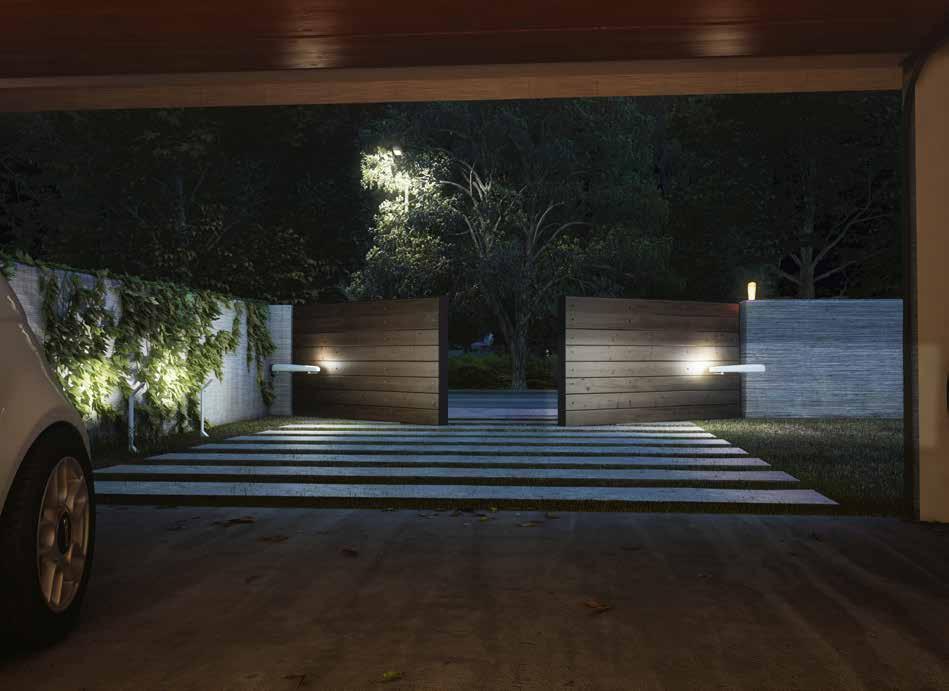

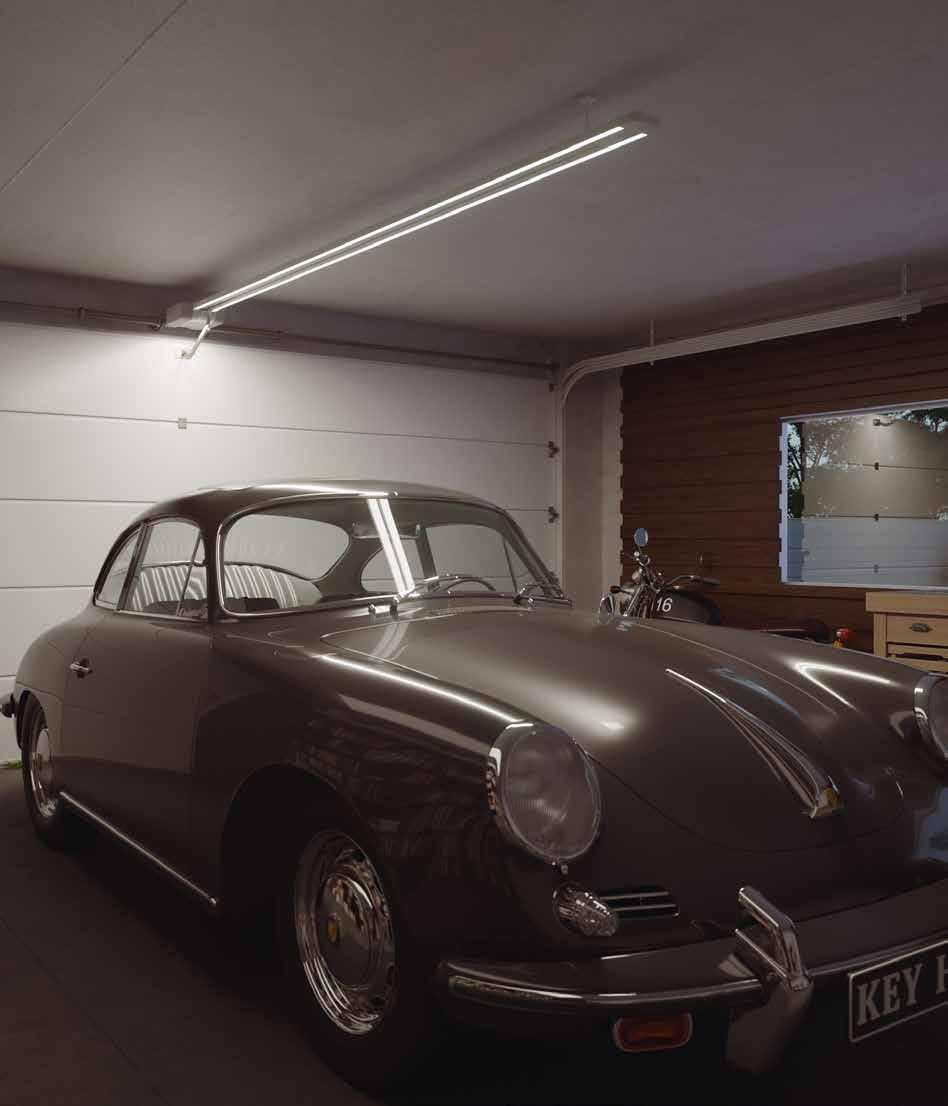

5 SZYNA LED - dostępna z paskiem - oświetlenie garażu dzięki paskom LED wbudowanym w dwa 3 metrowe odcinki - obudowy LED zrobione z materiałów poliwęglanowych - bardzo niski pobór mocy dzięki technologii LED - szyna wykonana z profilu z tłoczonego aluminium malowana proszkowe w kolorze RAL otwór szyny zaprojektowany tak, aby wózek był jak najmniej widoczny - subtelne, eleganckie montowanie pod sufitem - szyna w jednym odcinku SZYNA STANDARDOWA - całkowita dł. 3m lub 4m dostępna z paskiem - 3-metrowa szyna w jedym lub trzech odcinkach 3 WARIANTY/ SPOSOBY MONTAŻU STANDARDOWY - z głowicą umieszczoną na końcu szyny NA NADPROŻU - wszelkie przewody wyprowadzone są z nadproża - krótszy czas instalacji - wizualne poczucie lekkości NA WALE ZE SPRĘŻYNAMI - wszelkie przewody wyprowadzone są z nadproża - krótszy czas instalacji - zamocowanie na wale pozwala usztywnić konstrukcję - wizualne poczucie lekkości ELEKTRONIKA - programowanie dwoma przyciskami na centrali sterującej - programowanie przy pomocy nadajnika KUBE PRO - programowanie przy użyciu przewodowego programatora DYL - obsługiwanie i/lub komunikaty o awariach otrzymywane poprzez aplikacje (wyłącznie dla użytkowników posiadających KUBE) - zdalne dokonywanie zmian parametrów (wyłącznie dla użytkowników posiadających KUBE) - otwieranie bramy przez aplikację ze smartfona - mikroprzełączniki do wyłączania opcjonalnych akcesoriów bezpieczeństwa (fotokomórki + listwa krawędziowa) - zintegrowany odbiornik radiowy - obudowa elektroniki chroniąca przed przypadkowymi zniszczeniami 3

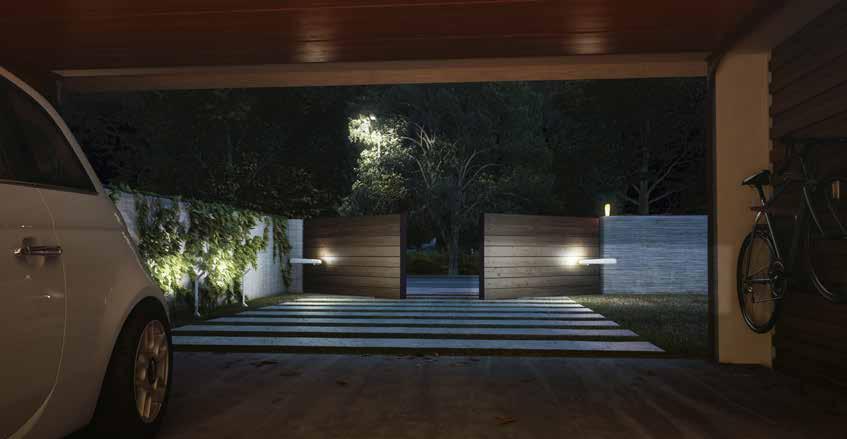

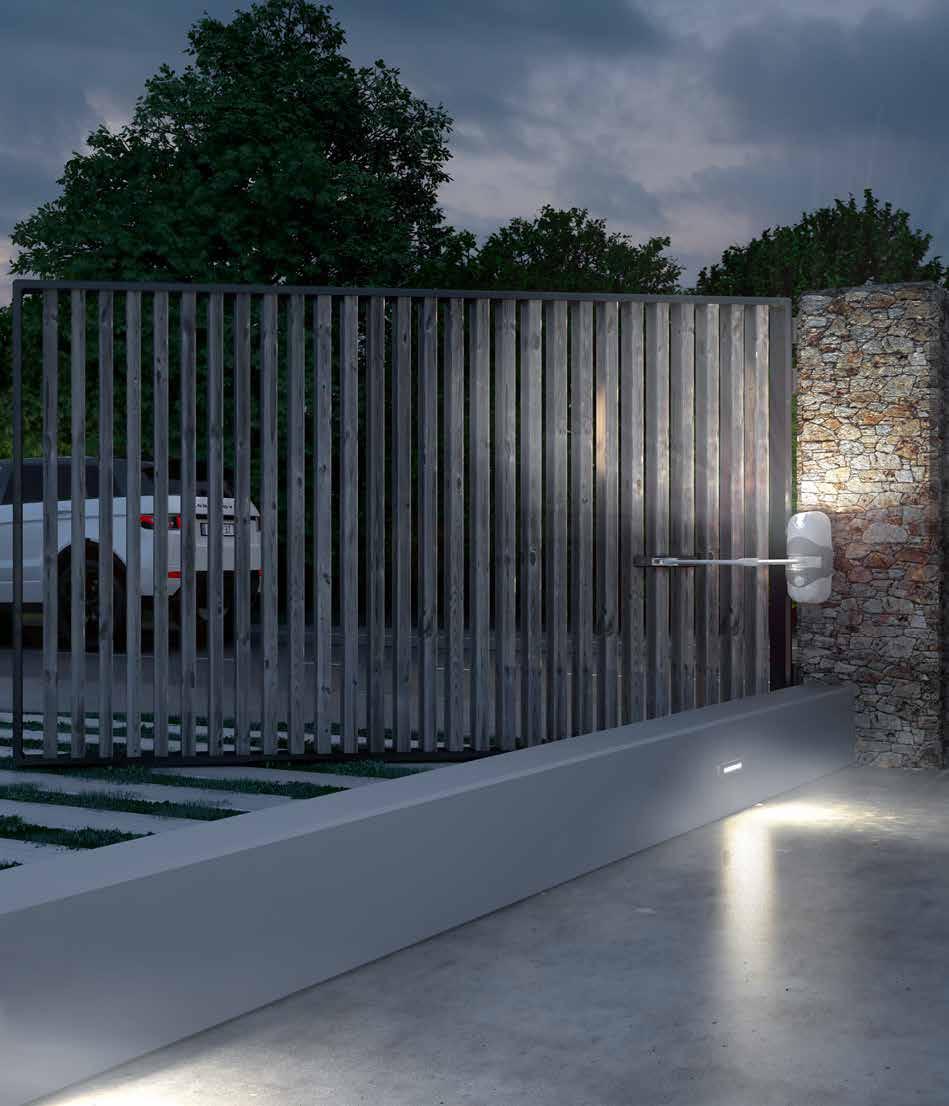

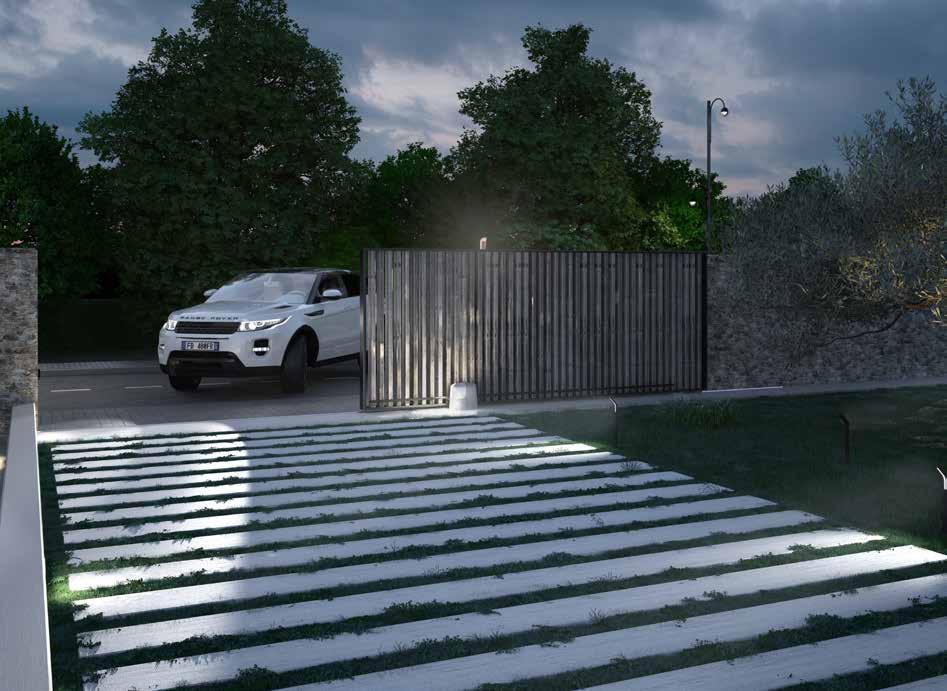

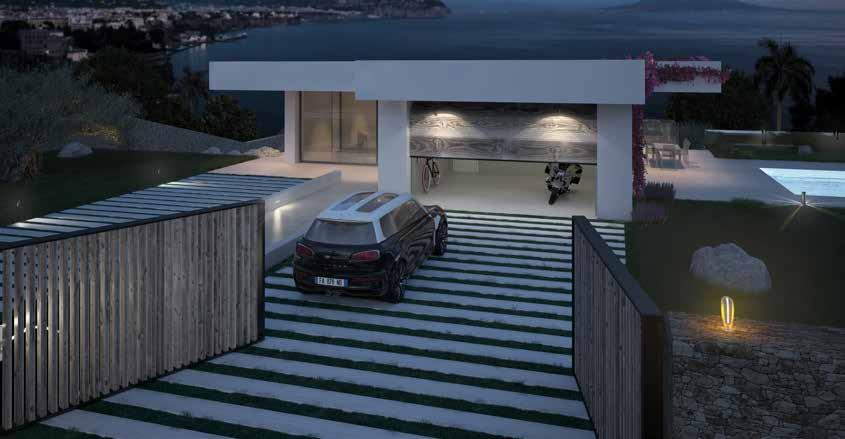

6 NIGHT LIGHT SYSTEM Nowe podejście do automatyki bram wjazdowych i garażowych. Teraz to już nie tylko sygnalizacja ruchu bramy, ale także oświetlenie w godzinach nocnych. Night Light System to koncepcja, która łączy komfort automatycznego otwierania bramy z wykorzystaniem oświetlenia LED do podświetlenia wejścia w nocy, niezależnie od działania automatyki. Innowacja Night Light System bazuje na wbudowanych w siłowniki listwach LED, które podświetlają bramę w trakcie ruchu. Ponadto wbudowany w lampę sygnalizacyjną sensor zmierzchu umożliwia zapalanie się oświetlenia po zmroku. Nasz siłownik stał się źródłem stylowego oświetlenia twojej bramy. Night Light System reprezentuje włoski styl i design, łącząc elegancję i technologię. Gładka powierzchnia i opływowy kształt zdobią bramę, nadając jej indywidualny wygląd. 4 *Night Light System: *na przykładzie automatyki do bram dwuskrzydłowych (Ray, Révo), z trzema kurtynowymi światłami o średniej i dużej mocy, świeceniu ciągłym przez 12 h na dobę, w ciągu roku koszt zużycia energii wyniósł 0,21 euro/kw (średnia cena za użytkowanie w domu)

7 KOMFORT Określenie szerokości wjazdu podczas godzin nocnych, ułatwienie wejścia i wyjścia z domu DESIGN Reprezentuje włoski styl i klasę, łącząc elegancję z technologią wykorzystującą najnowszej generacji materiały i oświetlenie LED Uwydatnia piękno konstrukcji bramy BEZPIECZEŃSTWO Oświetlenie pola widzenia kamer monitoringu zainstalowanych w celu kontrolowania otoczenia domu OSZCZĘDNOŚĆ Zastosowanie diod LED pozwala na znaczne zmniejszenie zużycia prądu w porównaniu do tradycyjnych żarówek, zapewniając dłuższe użytkowanie i jaśniejsze światło * WYDAJNOŚĆ Zaprojektowane i wyprodukowane zgodnie z normami UE Produkty KEY są wydajne, trwałe, odporne na zużycie, oraz niezawodne mechanicznie jak i elektronicznie Proste w instalacji, łatwe w użytkowaniu, ale co najważniejsze, bezpieczne dla całej rodziny 5

8 NEWS 2019 ROUND 30-KANAŁOWY PILOT, 433 MHz Wielofunkcyjny nadajnik umożliwiający obsługę do 30 urządzeń (pojedynczo lub w grupach) Funkcje GÓRA/STOP oraz DÓŁ/STOP, wyświetlacz, diody LED ułatwiające programowanie oraz wybór kanałów i grup Konstrukcja ze stopu aluminium oraz poliwęglanu skutecznie chroni od wstrząsów Magnetyczny uchwyt ścienny TOUCH DOTYKOWY PILOT Z CZUJNIKIEM RUCHU, 433 MHz TYLKO DLA HALO Czujnik ruchu z możliwością ustawienia odległości wykrywania dezaktywacja czujnika Funkcje nadajnika lub czujnika można aktywować za pomocą klawiszy dotykowych: otwieranie drzwi, automatyczne włączanie za pomocą czujnika ruchu, włączanie/wyłączanie światła, aktywacja/ 6

9 NEWS 2019 TOUCH DOTYKOWY PILOT 1/2-KANAŁOWY, 433 MHz Dotykowy nadajnik, kod zmienny 433,92 MHz, 1/2-kanałowy z możliwością ustawienia funkcji Bateria CR2450 TOUCH DOTYKOWY PILOT 1-KANAŁOWY, 433 MHz, MOŻLIWOŚĆ MONTAŻU W PŁASZCZYŹNIE DRZWI Pojemnościowy nadajnik dotykowy Doskonały do montażu w skrzydle drzwiowym i gotowe! Bateria CR2450 Wystarczy wykonać otwór o średnicy 35mm oraz głębokości 13mm 7

10 8 KEY AUTOMATION HOME & INDUSTRY & GARDEN KATALOG 2019

11 KEY HOME ROZWIĄZANIA DLA DOMU SYSTEMY DO BRAM SKRZYDŁOWYCH 12 SYSTEMY DO BRAM PRZESUWNYCH 38 SYSTEMY DO BRAM UCHYLNYCH I SEGMENTOWYCH 52 KEY INDUSTRY ROZWIĄZANIA DLA PRZEMYSŁU SYSTEMY DO BRAM SKRZYDŁOWYCH 64 SYSTEMY DO BRAM PRZESUWNYCH 68 SZLABANY ELEKTROMECHANICZNE 76 SYSTEMY DO ROLET 82 SYSTEMY DO DRZWI PRZESUWNYCH 88 KEY GARDEN ROZWIĄZANIA OŚWIETLENIA OGRODOWEGO SYSTEM OŚWIETLENIA ZEWNĘTRZNEGO 105 KEY ACCESSORIES AKCESORIA AKCESORIA 125 CENTRALE STERUJĄCE 144 SCHEMATY ELEKTRYCZNE 156 SPIS ALFABETYCZNY 159 9

12 10

13 KEY HOME ROZWIĄZANIA DLA DOMU SYSTEMY DO BRAM SKRZYDŁOWYCH 12 RAY 14 RAY KIT 18 STAR 20 STAR KIT 22 RÉVO 24 RÉVO KIT 28 MEWA 30 MEWA KIT 32 UNDER 34 UNDER KIT 36 SYSTEMY DO BRAM PRZESUWNYCH 38 SUN 40 SUN KIT 44 TURBO 48 TURBO KIT 50 SYSTEMY DO BRAM UCHYLNYCH I SEGMENTOWYCH 52 HALO 54 HALO KIT 56 BLINDO 58 BLINDO KIT 60 11

14 PRZEWODNIK DOBORU SYSTEMY DO BRAM SKRZYDŁOWYCH 24 V, praca intensywna, do 3 m RAY2524 RAY2224 RAY3024F RAY SAMOHAMOWNY SIŁOWNIK DLA SKRZYDŁA O DŁ. DO 4 m 24 V, praca intensywna, do 4 m 24 V, praca intensywna, do 4 m, samonawrotny RAY4024E KRAY4024R 230 V, praca intensywna, do 4 m RAY40 STAR SAMOHAMOWNY SIŁOWNIK DLA SKRZYDŁA O DŁ. DO 3 m 24 V, praca intensywna, do 3 m STAR3024 RÉVO SAMOHAMOWNY SIŁOWNIK Z RAMIENIEM ŁAMANYM DLA SKRZYDŁA O DŁ. DO 2,3 m 24 V, praca intensywna, z centralą sterującą REV2024/REV V, praca intensywna, tylko siłownik REV2024S/REV2224S MEWA SAMOHAMOWNY SIŁOWNIK Z RAMIENIEM ŁAMANYM DLA SKRZYDŁA O DŁ. DO 4 m 230 V, normalne użytkowanie SN-50/KSN50B 24 V, praca intensywna SN-50-24/KSN5024B UNDER SAMOHAMOWNY SIŁOWNIK DLA SKRZYDŁA O DŁ. DO 3,5 m 230 V, normalne użytkowanie 230 V, normalne użytkowanie, przewód 10 m 24 V, praca intensywna UND UND10 UND24 UND3024F 12

15 STANDARDOWA INSTALACJA BRAMY SKRZYDŁOWE 1 Druga linia fotokomórek 2 Silniki 3 Fotokomórki 4 Lampa sygnalizacyjna 5 Przełącznik kluczykowy 6 Pilot 13

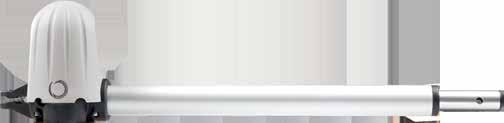

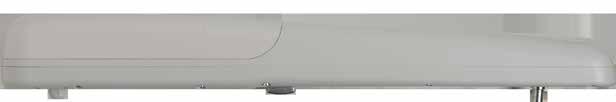

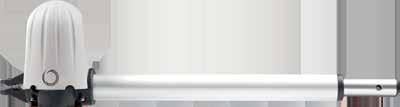

16 RAY SAMOHAMOWNY SIŁOWNIK DO BRAM SKRZYDŁOWYCH DLA SKRZYDŁA O DŁ. DO 4 m, 24 Vdc NIGHT LIGHT SYSTEM Bardzo cicha praca mechanizmu dla maksymalnego komfortu użytkowania Manualne wysprzęglenie za pomocą pilota SUB Wbudowane oświetlenie LED w przedniej części siłownika, do oświetlenia wjazdu na posesję Odporna na promieniowanie UV Elementy mechaniczne dobrze zabezpieczone przed wpływem czynników zewnętrznych RAY FAST: prędkość otwierania do 90 w 10 sekund * * przy wyłączonych spowolnieniach Odporna i wytrzymała konstrukcja z odlewanego aluminium malowana proszkowo MODELE KOD OPIS SZT PALLET RAY2524 Dla bram skrzydłowych o maksymalnej długości skrzydła do 3 m i wadze 150 kg, silnik 24 Vdc 25 RAY4024E Dla bram skrzydłowych o maksymalnej długości skrzydła do 4 m i wadze 300 kg, silnik 24 Vdc z enkoderem 25 RAY3024F Dla bram skrzydłowych o maksymalnej długości skrzydła do 3 m i wadze 150 kg, silnik 24 Vdc z enkoderem 25 KRAY4024R Dla bram skrzydłowych o maksymalnej długości skrzydła do 4 m i wadze 150 kg, samonawrotny, z modułem zasilania PO24R z enkoderem Wbudowane oświetlenie LED Możliwość wysprzęglenia siłownika za pomocą pilota Mocowanie w jednej linii Metalowa przekładnia (RAY3024F)

17 RAY2524 RAY4024E KRAY4024R RAY3024F DANE MECHANICZNE prędkość cm/s 2,6 1,5 3 3,8 siła ciągu N sprawność % czas otwarcia do 90 sec 18-25* 20-25* 20-25* 10-15* DANE ELEKTRYCZNE centrala sterująca 14AB 14AB2 14AB2 14AB2F zasilanie Vdc pobór A 3, moc silnika W wbudowane oświetlenie tak tak tak tak DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm waga kg cad temperatura robocza C maksymalna waga bramy Kg *przy standardowych wymiarach montażowych INSTRUKCJE ZASTOSOWANIE WYMIARY Max. waga bramy (kg) RAY4024E 400 RAY RAY3024F RAY4024R Max. długość skrzydła (415) Kształt i wysokość bramy oraz warunki usytuowania mogą wpłynąć na ograniczenia limitów tabeli. Siłowniki 230 Vac sugerowane są dla instalacji podatnych na intensywne działanie siły wiatru. Do użytku w obszarach mieszkalnych polecany jest model RAY AKCESORIA ADFB Para regulowanych wsporników montażowych przednich (tylko RAY2524) ADRB Para regulowanych wsporników montażowych tylnych (tylko RAY2524) ADWA Zestaw do adaptacji silników konkurencji FCRAY Mechaniczny ogranicznik zamknięcia ELS-C Elektrozamek poziomy 12 V KBP Bateria do centrali SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 KITFIXBATT Zestaw mocowania baterii KC Kluczyk odblokowujący z cylindrem EXRB Wspornik umożliwiający otwieranie na zewnątrz 520STAF032A00 Adapter do wspornika tylnego 999KRAYD Zestaw do zmiany koloru RAL CABL045A00 * Przewód do Eclipse RG Ohm + 4 0,50 mm² (100m) 14AB2 Centrala sterująca w obudowie do sterowania 2 siłownikami 24Vdc SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 14AB2F Centrala sterująca w obudowie do sterowania 2 siłownikami 24Vdc (tylko RAY3024F) SEL-M Przełącznik kluczykowy, obudowa metal i plastik SEL-EU Przełącznik kluczykowy z wkładką europejską, obudowa metalowa DYL Programator do centrali 14A, przewód 120 cm KUBEPRO Moduł programowania bezprzewodowego (tylko 14A) TS Tabliczka ostrzegawcza SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 w celu uniknięcia znacznych strat w zasięgu radiowym, połączenie nie powinno przekraczać 4 m * 15

18 RAY SAMOHAMOWNY SIŁOWNIK DO BRAM SKRZYDŁOWYCH DLA SKRZYDŁA O DŁ. DO 4 m, 24 Vdc I 230 Vac Elementy mechaniczne dobrze zabezpieczone przed wpływem czynników zewnętrznych Manualne wysprzęglenie za pomocą pilota SUB Odporna na promieniowanie UV Odporna i wytrzymała konstrukcja z odlewanego aluminium malowana proszkowo Bardzo cicha praca mechanizmu dla maksymalnego komfortu użytkowania MODELE KOD OPIS SZT PALLET RAY40 Dla bram skrzydłowych o max. długości skrzydła 4 m i wadze 300 kg, silnik 230 Vac 25 RAY2224 Dla bram skrzydłowych o max. długości skrzydła 4 m i wadze 300 kg, silnik 24 Vdc Solidna metalowa przekładnia (RAY40) Możliwość wysprzęglenia siłownika za pomocą pilota Mocowanie w jednej linii Stylowy wygląd

19 RAY40 RAY2224 DANE MECHANICZNE prędkość cm/s 1,6 2,6 siła ciągu N sprawność % czas otwarcia do 90 sec 20-25* 18-25* DANE ELEKTRYCZNE centrala sterująca CT202 CT zasilanie Vac Vdc - 24 pobór A 1,2 3,5 moc silnika W kondensator µf 8 - zabezpieczenie termiczne C DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm waga kg cad 8 6 temperatura robocza C maksymalna waga bramy Kg *przy standardowych wymiarach montażowych ZASTOSOWANIE Max. waga bramy (kg) RAY2224 RAY40 Max. długość skrzydła INSTRUKCJE (415) WYMIARY Kształt i wysokość bramy oraz warunki usytuowania mogą wpłynąć na ograniczenia limitów tabeli. Siłowniki 230 Vac sugerowane są dla instalacji podatnych na intensywne działanie siły wiatru. Do użytku w obszarach mieszkalnych polecany jest model RAY AKCESORIA ADFB Para regulowanych wsporników montażowych przednich (tylko RAY2224) ADRB Para regulowanych wsporników montażowych tylnych (tylko RAY2224) ADWA Zestaw do adaptacji silników konkurencji FCRAY Mechaniczny ogranicznik zamknięcia ELS-C Elektrozamek poziomy 12 V KBP Bateria do centrali (tylko RAY2224) SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 KITFIXBATT Zestaw mocowania baterii (tylko RAY2224) KC Kluczyk odblokowujący z cylindrem EXRB Wspornik umożliwiający otwieranie na zewnątrz 520STAF032A00 Adapter do wspornika tylnego CT Centrala sterująca w obudowie do sterowania 2 siłownikami 24Vdc (tylko RAY2224) CT202 Centrala sterująca w obudowie do sterowania 2 siłownikami 230 Vac (tylko RAY40) SEL-M Przełącznik kluczykowy, obudowa metal i plastik SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SEL-EU Przełącznik kluczykowy z wkładką europejską, obudowa metalowa DYL Programator do centrali 14A, przewód 120 cm TS Tabliczka ostrzegawcza SZT 1 SZT 1 17

20 RAY KIT DLA BRAM SKRZYDŁOWYCH O SKRZYDLE DO 4 m, 24 Vdc I 230 Vac PROGRAMOWANIE CENTRALI 14A JEST MOŻLIWE TYLKO PRZY POMOCY WYŚWIETLACZA DYL LUB MODUŁU BEZPRZEWODOWEGO KUBE PRO Łagodne spowolnienia i łatwe ustawienia położeń krańcowych Elementy mechaniczne dobrze zabezpieczone przed wpływem czynników zewnętrznych Mechaniczne ograniczniki zamknięcia w zestawie dla prawidłowej instalacji Night Light System w zestawie (tylko wersja NLS) Centrala 14A (tylko wersja NLS) Centrala CT (wersja bez systemu NLS) Centrala CT202 (wersja bez systemu NLS) Wodoodporny pilot SUB w zestawie 18

21 MODELE Z NIGHT LIGHT SYSTEM KOD OPIS WAGA SZT PALLET KRAY2524EK Zestaw do bram dwuskrzydłowych o max. długości skrzydła 3 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami. Z funkcją Night Light System 18,6kg 15 KRAY2524KK Zestaw do bram dwuskrzydłowych o max. długości skrzydła 3 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami 18,4kg 15 KRAY4024EK Zestaw do bram dwuskrzydłowych o max. długości skrzydła 4 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami. Z funkcją Night Light System 18,6kg 15 KRAY4024KK Zestaw do bram dwuskrzydłowych o max. długości skrzydła 4 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami 18,4kg 15 KRAY3024FEK Zestaw do bram dwuskrzydłowych o max. długości skrzydła 3 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami z enkoderem. Z funkcją Night Light System 18,6kg 15 KRAY3024FKK Zestaw do bram dwuskrzydłowych o max. długości skrzydła 3 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami z enkoderem 18,4kg 15 SKŁAD ZESTAWU NEW RAY 14A (1 szt) ECLIPSE (1 szt) RX4Y (1 szt) FT32 (1 szt) SUB-44WR (1 szt) SUB-44R (1 szt) KUBE (1 szt) KRAY2524EK 2 SZT 14AB KRAY2524KK 2 SZT 14AB KRAY4024EK 2 SZT 14AB2 KRAY4024KK 2 SZT 14AB2 KRAY3024FEK 2 SZT 14AB2F KRAY3024FKK 2 SZT 14AB2F MODELE BEZ NIGHT LIGHT SYSTEM KOD OPIS WAGA SZT PALLET KRAY42ER Zestaw do bram dwuskrzydłowych o max. długości skrzydła 4 m, silnik 230 Vac, centrala sterująca ze spowolnieniami 22kg 15 KRAY42KR Zestaw do bram dwuskrzydłowych o max. długości skrzydła 4 m, silnik 230 Vac, centrala sterująca ze spowolnieniami. 21,8kg 15 KRAY2224KR Zestaw do bram dwuskrzydłowych o max. długości skrzydła 3 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami 18,4kg 15 SKŁAD ZESTAWU RAY CT202 (1 szt) CT20224 (1 szt) LUMY (1 szt) RX4Y (1 szt) FT32 (1 szt) KRAY42ER 2 SZT KRAY42KR 2 SZT SUB-44WR (2 szt) SUB-44R (2 szt) PLAY4R (2 szt) KRAY2224KR 2 SZT WBUDOWANE 19

22 STAR NEW SAMOHAMOWNY SIŁOWNIK DO BRAM SKRZYDŁOWYCH DLA SKRZYDŁA O DŁ. DO 3 m, 24 Vdc Nowa wersja bez enkodera Łagodne spowolnienia i łatwe ustawienie położeń krańcowych Elementy mechaniczne dobrze zabezpieczone przed czynnikami zewnętrznymi Sterowanie- centrala sterująca CT (str.147) Nowy siłownik do 3 m Możliwość zakupu w zestawie MODELE KOD OPIS SZT PALLET STAR3024 Dla bram skrzydłowych o maksymalnej długości skrzydła do 3 m, wersja siłownika lewa lub prawa, bez enkoderów Solidny system teleskopowy Solidna przekładnia i elementy Nowa wersja bez enkodera Metalowy system wysprzęglenia mechaniczne

23 STAR3024 DANE MECHANICZNE prędkość cm/s 20 siła ciągu N 1400 sprawność % 80 czas otwarcia do 90 sec DANE ELEKTRYCZNE centrala sterująca CT zasilanie Vdc 24 pobór A 3,5 moc silnika W 85 DANE OGÓLNE stopień ochrony IP 54 wymiary (L-D-H) mm waga kg cad 3,2 temperatura robocza C maksymalna waga bramy Kg 400 INSTRUKCJE ZASTOSOWANIE WYMIARY Max. waga bramy (kg) Max. długość skrzydła Kształt i wysokość bramy oraz warunki usytuowania mogą wpłynąć na ograniczenia limitów tabeli. Siłowniki 230 Vac sugerowane są dla instalacji podatnych na intensywne działanie siły wiatru AKCESORIA ELS-C Elektrozamek poziomy 12 V 21 KBP Bateria do centrali KITFIXBATT Zestaw mocowania baterii CT Centrala sterująca w obudowie do sterowania 2 siłownikami 24Vdc SEL-M Przełącznik kluczykowy, obudowa metal i plastik SEL-EU Przełącznik kluczykowy z wkładką europejską, obudowa metalowa SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 TS Tabliczka ostrzegawcza

24 STAR KIT DLA BRAM SKRZYDŁOWYCH O SKRZYDLE DO 3 m, 24 Vdc Łagodne spowolnienia i łatwe ustawienie położeń krańcowych Elementy mechaniczne dobrze zabezpieczone przed czynnikami zewnętrznymi Nowe piloty PLAY w zestawie 22

25 MODELE KOD OPIS WAGA SZT PALLET KSTAR3224ER Zestaw do bram skrzydłowych o skrzydle do 3 m, silnik 24 Vdc, centrala sterujące ze spowolnieniami 19kg 21 KSTAR3224KR Zestaw do bram skrzydłowych o skrzydle do 3 m, silnik 24 Vdc, centrala sterujące ze spowolnieniami 18,8kg 21 SKŁAD ZESTAWU STAR CT (1 szt) LUMY (1 szt) FT32 (1 szt) PLAY4R (2 szt) KSTAR3224ER 2 SZT KSTAR3224KR 2 SZT 23

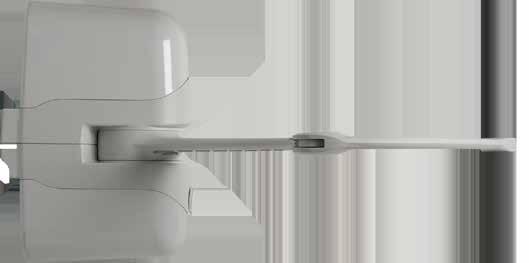

26 RÉVO SAMOHAMOWNY SIŁOWNIK Z RAMIENIEM ŁAMANYM DO BRAM SKRZYDŁOWYCH DLA SKRZYDŁA O DŁ. DO 2,3 m, 24 Vdc NIGHT LIGHT SYSTEM Rèvo łączy zalety systemu oświetlenia z siłownikiem z ramieniem łamanym. Zaprojektowany do bram skrzydłowych wykonanych np. z PCV lub drewna Wbudowane mechaniczne ograniczniki krańcowe Ramię łamane umożliwia instalację RÉVO wszędzie tam, gdzie zawias skrzydła bramy jest osadzony głęboko na wąskiej kolumnie (10 cm). Dostępny w dwóch wersjach: z ramieniem łamanym lub z ramieniem ślizgowym zwiększającym kąt otwarcia Idealny dla wąskich słupków i kolumn. Kompaktowy kształt, cicha praca, wykonanie z odlewanego aluminium, odporna na promieniowanie obudowa System rozryglowania jest prosty i intuicyjny. Można wysprzęglić napęd za pomocą pilota Sub Ułatwiony montaż dzięki przednim oraz tylnym uchwytom na tym samym poziomie Bateria (opcja) w centrali MODELE KOD OPIS SZT PALLET REV2024 Dla bram skrzydłowych, o maksymalnej długości skrzydła 2,3 m oraz wadze do 250 kg, silnik 24 Vdc 16 REV2024S Dla bram skrzydłowych, o maksymalnej długości skrzydła 2,3 m oraz wadze do 250 kg, silnik 24 Vdc, bez centrali sterującej Stylowy wygląd Możliwość wysprzęglenia za pomocą pilota Kompaktowy wymiar (szerokość 12 cm) Wbudowane mechaniczne ograniczniki krańcowe

27 REV2024 REV2024S DANE MECHANICZNE moment obrotowy Nm sprawność % czas otwarcia do 90 sec DANE ELEKTRYCZNE centrala sterująca 14A - zasilanie Vac Vdc - 24 pobór A 0,6 2 moc silnika W wbudowane oświetlenie tak tak DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm waga kg cad 10,5 8 temperatura robocza C maksymalna waga bramy Kg INSTRUKCJE ZASTOSOWANIE Max. waga bramy (kg) ,7 1,8 1,9 2 2,1 2,2 2,3 Max. długość skrzydła D A C A min C max D min MIN WYMIARY Kształt i wysokość bramy oraz warunki usytuowania mogą wpłynąć na ograniczenia limitów tabeli. Siłowniki 230 Vac sugerowane są dla instalacji podatnych na intensywne działanie siły wiatru. 570 AKCESORIA ELS-C Elektrozamek poziomy 12 V KBP Bateria do centrali KC Kluczyk odblokowujący z cylindrem REV1 Ramię ślizgowe REV2 Ramię zwiększające kąt otwarcia REV3 System wysprzęglenia z zewnątrz BMET Przełącznik odblokowujący w metalowej obudowie SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 999KREVOD Zestaw do zmiany koloru RAL CABL045A00 * Przewód do Eclipse RG Ohm + 4 0,50 mm² (100m) SEL-M Przełącznik kluczykowy, obudowa metal i plastik SEL-EU Przełącznik kluczykowy z wkładką europejską, obudowa metalowa DYL Programator do centrali 14A, przewód 120 cm KUBEPRO Moduł programowania bezprzewodowego (tylko 14A) SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 KUBE Moduł do sterowania automatyką za pomocą smartfona TS Tabliczka ostrzegawcza SZT 1 w celu uniknięcia znacznych strat w zasięgu radiowym, połączenie nie powinno przekraczać 4 m * 25

28 RÉVO SAMOHAMOWNY SIŁOWNIK Z RAMIENIEM ŁAMANYM DO BRAM SKRZYDŁOWYCH DLA SKRZYDŁA O DŁ. DO 2,3 m, 24 Vdc Zaprojektowany do bram skrzydłowych wykonanych np. z PCV lub drewna Wbudowane mechaniczne ograniczniki krańcowe Ramię łamane umożliwia instalację RÉVO wszędzie tam, gdzie zawias skrzydła bramy jest osadzony głęboko na wąskiej kolumnie (10 cm). Dostępny w dwóch wersjach: z ramieniem łamanym lub z ramieniem ślizgowym zwiększającym kąt otwarcia Idealny dla wąskich słupków i kolumn. Kompaktowy kształt, cicha praca, wykonanie z odlewanego aluminium, odporna na promieniowanie obudowa System rozryglowania jest prosty i intuicyjny. Można wysprzęglić napęd za pomocą pilota Sub Ułatwiony montaż dzięki przednim oraz tylnym uchwytom na tym samym poziomie Bateria (opcja) w centrali MODELE KOD OPIS SZT PALLET REV2224 Dla bram skrzydłowych, o maksymalnej długości skrzydła 2,3 m oraz wadze do 250 kg, silnik 24 Vdc 16 REV2224S Dla bram skrzydłowych, o maksymalnej długości skrzydła 2,3 m oraz wadze do 250 kg, silnik 24 Vdc, bez centrali sterującej Stylowy wygląd Możliwość wysprzęglenia za pomocą pilota Kompaktowy wymiar (szerokość 12 cm) Wbudowane mechaniczne ograniczniki krańcowe

29 REV2224 REV2224S DANE MECHANICZNE moment obrotowy Nm sprawność % czas otwarcia do 90 sec DANE ELEKTRYCZNE centrala sterująca CT zasilanie Vac Vdc - 24 pobór A 0,65 2 moc silnika W DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm waga kg cad 10,5 8 temperatura robocza C maksymalna waga bramy Kg INSTRUKCJE ZASTOSOWANIE Max. waga bramy (kg) ,7 1,8 1,9 2 2,1 2,2 2,3 Max. długość skrzydła D A C A min C max D min MIN WYMIARY Kształt i wysokość bramy oraz warunki usytuowania mogą wpłynąć na ograniczenia limitów tabeli. Siłowniki 230 Vac sugerowane są dla instalacji podatnych na intensywne działanie siły wiatru. 570 AKCESORIA ELS-C Elektrozamek poziomy 12 V KBP Bateria do centrali KC Kluczyk odblokowujący z cylindrem REV1 Ramię ślizgowe 27 REV2 Ramię zwiększające kąt otwarcia REV3 System wysprzęglenia z zewnątrz BMET Przełącznik odblokowujący w metalowej obudowie SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SEL-M Przełącznik kluczykowy, obudowa metal i plastik SEL-EU Przełącznik kluczykowy z wkładką europejską, obudowa metalowa SZT 1 SZT 1 SZT 1 TS Tabliczka ostrzegawcza

30 RÉVO KIT DLA BRAM SKRZYDŁOWYCH O SKRZYDLE DO 2,3 m, 24 Vdc PROGRAMOWANIE CENTRALI 14A JEST MOŻLIWE TYLKO PRZY POMOCY WYŚWIETLACZA DYL LUB MODUŁU BEZPRZEWODOWEGO KUBE PRO Łagodne spowolnienia i ustawienie położeń krańcowych Części mechaniczne dobrze zabezpieczone przed czynnikami zewnętrznymi Wbudowane mechaniczne ograniczniki krańcowe dla prawidłowej instalacji i użytkowania Night Light System z oświetleniem LED (tylko wersja NLS) Centrala 14A (tylko wersja NLS) Centrala CT (wersja bez systemu NLS) Wodoodporny pilot SUB w zestawie 28

31 MODELE Z NIGHT LIGHT SYSTEM KOD OPIS WAGA SZT PALLET KREV2024EK Zestaw do bram skrzydłowych o skrzydle do 2,3 m, silnik 24 Vdc z ramieniem łamanym, centrala ze spowolnieniami, mechaniczne ograniczniki krańcowe na otwarciu i na zamknięciu, z systemem Night 18,6kg 16 Light System (z centrala sterującą 14A) KREV2024KK Zestaw do bram skrzydłowych o skrzydle do 2,3 m, silnik 24 Vdc z ramieniem łamanym, centrala ze spowolnieniami, mechaniczne ograniczniki krańcowe na otwarciu i na zamknięciu (z centrala sterującą 14A) 18,4kg 16 SKŁAD ZESTAWU 14A NEW RÉVO ECLIPSE (1 szt) RX4Y (1 szt) FT32 (1 szt) SUB-44WR (1 szt) SUB-44R (1 szt) KUBE (1 szt) KREV2024EK 2 SZT KREV2024KK 2 SZT MODELE BEZ NIGHT LIGHT SYSTEM KOD OPIS WAGA SZT PALLET KREV2224KR Zestaw do bram skrzydłowych o skrzydle do 2,3 m, silnik 24 Vdc z ramieniem łamanym, centrala ze spowolnieniami, mechaniczne ograniczniki krańcowe na otwarciu i na zamknięciu (z centrala sterującą CT202 24) 18,4kg 16 SKŁAD ZESTAWU CT20224 RÉVO RX4Y (1 szt) FT32 (1 szt) PLAY4R (2 szt) KREV2224KR 2 SZT WBUDOWANE 29

32 MEWA SAMOHAMOWNY SIŁOWNIK Z RAMIENIEM ŁAMANYM DO BRAM SKRZYDŁOWYCH DLA SKRZYDŁA O DŁ. DO 4 m, 24 Vdc I 230 Vac NIGHT LIGHT SYSTEM Z enkoderem (wersja 24 Vdc): możliwość regulacji prędkości i spowolnień Maksymalne bezpieczeństwo w wykrywaniu przeszkody Zewnętrzne wysprzęglenie dla ręcznego odblokowania Ze spowolnieniami, miękkim startem i zatrzymaniem gwarantuje płynną pracę elementów mechanicznych Kompatybilność z 24 Vdc centralą sterującą 14AB2 (str. 144) Kompatybilność z 230 Vac centralą sterującą CT202 (str. 149) MODELE KOD OPIS SZT PALLET SN-50 Do bram skrzydłowych o maksymalnej długości skrzydła do 4 m, 230 Vac silnik z mechanicznymi ogranicznikami krańcowymi, siłownik prawy lub lewy (instalacja od strony posesji) 36 KSN50B SN Para siłowników do bram skrzydłowych o maksymalnej długości skrzydła do 4 m, 230 Vac silnik z mechanicznymi krańcówkami Do bram skrzydłowych o maksymalnej długości skrzydła do 3 m, 24 Vdc silnik z enkoderem siłownik prawy lub lewy (instalacja od strony posesji) KSN5024B Para siłowników do bram skrzydłowych o maksymalnej długości skrzydła do 3 m, 24 Vdc silnik z enkoderem Zewnętrzne wysprzęglenie dla ręcznego odblokowania Wzmocnione i wytrzymałe ramię do szerokokątnego otwarcia Mocny silnik z solidną metalową przekładnią Mechaniczne ograniczniki krańcowe z precyzyjną regulacją

33 SN-50 KSN50B SN KSN5024B DANE MECHANICZNE moment obrotowy Nm sprawność % czas otwarcia do 90 sec DANE ELEKTRYCZNE centrala sterująca CT202 CT202 14AB2 14AB2 zasilanie Vac Vdc pobór A 1,5 1,5 5 5 moc silnika W kondensator µf zabezpieczenie termiczne C DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm waga kg cad ,8 27,6 temperatura robocza C maksymalna waga bramy Kg INSTRUKCJE ZASTOSOWANIE WYMIARY Max. waga bramy (kg) SN50 SN50-24 / SN50 2 2,5 3 4 D C A A min C max D min Max. długość skrzydła Kształt i wysokość bramy oraz warunki usytuowania mogą wpłynąć na ograniczenia limitów tabeli. Siłowniki 230 Vac sugerowane są dla instalacji podatnych na intensywne działanie siły wiatru. AKCESORIA ELS-C Elektrozamek poziomy 12 V KBP Bateria do centrali KITFIXBATT Zestaw mocowania baterii BMET Przełącznik odblokowujący w metalowej obudowie SBLEXT Przewód do zewnętrznego wysprzęglenia KFE Zestaw elektronicznych wyłączników krańcowych dla wersji 24 Vdc SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT AB2 Centrala sterująca w obudowie do sterowania 2 siłownikami 24Vdc CT202 Centrala sterująca w obudowie do sterowania 2 siłownikami 230 Vac SEL-M Przełącznik kluczykowy, obudowa metal i plastik SEL-EU Przełącznik kluczykowy z wkładką europejską, obudowa metalowa SZT 1 SZT 1 SZT 1 SZT 1 TS Tabliczka ostrzegawcza

34 MEWA KIT DLA BRAM SKRZYDŁOWYCH O SKRZYDLE DO 4 m, 230 Vac Łagodne spowolnienia i łatwa regulacja położeń krańcowych Części mechaniczne dobrze zabezpieczone przed czynnikami zewnętrznymi Wodoodporny pilot SUB w zestawie 32

35 MODELE KOD OPIS WAGA SZT PALLET KSN52ER KSN52KR Zestaw do bram skrzydłowych o skrzydle do 4 m, 230 Vac silnik z ramieniem łamanym, centrala sterująca ze spowolnieniami Zestaw do bram skrzydłowych o skrzydle do 4 m, 230 Vac silnik z ramieniem łamanym, centrala sterująca ze spowolnieniami 32,2 kg 12 32,5 kg 12 SKŁAD ZESTAWU MEWA CT202 (1 szt) LUMY (1 szt) RX4Y (1 szt) FT32 (1 szt) SUB-44WR (2 szt) SUB-44R (2 szt) KSN52ER 2 SZT KSN52KR 2 SZT 33

36 UNDER PODZIEMNY SAMOHAMOWNY SIŁOWNIK DO BRAM SKRZYDŁOWYCH O SKRZYDLE DO 3,5 m, 24 Vdc I 230 Vac NIGHT LIGHT SYSTEM Nowa obudowa CF3 Nowa dźwignia odblokowująca z kluczem i zintegrowana dźwignia Mechaniczne ograniczniki krańcowe na otwieraniu i zamykaniu Kompatybilność z 230 Vac centralą sterującą CT202 (str. 149) Nowy zestaw mocujący do obudów innych producentów Możliwość wyboru kabla 1,5 m i 10 m (dla 230 Vac) Silnik 24 Vdc bez enkodera Kompatybilność z 24 Vdc centralą sterującą 14AB2 (str. 144) UNDER FAST: Prędkość otwierania do 90 w 10 sekund * * przy wyłączonych spowolnieniach Regulowana prędkość i spowolnienia MODELE KOD OPIS SZT PALLET UND UND10 UND24 UND3024F Dla bram skrzydłowych o maksymalnej długości skrzydła do 3,5 m, silnik 230 Vac, z mechanicznymi ogranicznikami zamknięcia na otwieraniu i zamykaniu. Długość przewodu 1,5 m Dla bram skrzydłowych o maksymalnej długości skrzydła do 3,5 m, silnik 230 Vac, z mechanicznymi ogranicznikami zamknięcia na otwieraniu i zamykaniu. Długość przewodu 10 m Dla bram skrzydłowych o maksymalnej długości skrzydła do 3,5 m, silnik 24 Vdc, z mechanicznymi ogranicznikami zamknięcia na otwieraniu i zamykaniu Dla bram skrzydłowych o maksymalnej długości skrzydła do 3 m, silnik 24 Vdc, z enkoderem, z mechanicznymi ogranicznikami zamknięcia na otwieraniu i zamykaniu Bardzo precyzyjne mechaniczne zatrzymanie Dla maksymalnej niezawodności przekładnia z brązu i hartowanej stali Wewnętrzne i zewnętrzne wysprzęglenie za pomocą specjalnego metalowego klucza Łatwa konserwacja dzięki podwójnemu smarowaniu przekładni i obudowy

37 UND UND10 UND24 UND3024F DANE MECHANICZNE moment obrotowy Nm sprawność % czas otwarcia do 90 sec DANE ELEKTRYCZNE centrala sterująca CT202 CT202 14AB2 14AB2F zasilanie Vac Vdc pobór A moc silnika W kondensator µf zabezpieczenie termiczne C DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm waga kg cad ,8 10,8 temperatura robocza C maksymalna waga bramy Kg INSTRUKCJE ZASTOSOWANIE WYMIARY Max. waga bramy (kg) , Max. długość skrzydła Kształt i wysokość bramy oraz warunki usytuowania mogą wpłynąć na ograniczenia limitów tabeli. Siłowniki 230 Vac sugerowane są dla instalacji podatnych na intensywne działanie siły wiatru. 60 AKCESORIA ELS-C Elektrozamek poziomy 12 V KBP Bateria do centrali KITFIXBATT Zestaw mocowania baterii CF3 * Obudowa podziemna kataforezowana z dźwignia odblokowująca SB3 CI3 * Obudowa podziemna ze stali nierdzewnej z dźwignia odblokowująca SB3 CF3SB * Obudowa podziemna kataforezowana bez mechanizmu odblokowania SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 ADUN Zestaw mocujący do obudów innych producentów SB3 Dźwignia odblokowująca z kluczem OP100 Zestaw umożliwiający otwarcie do 100. Max długość skrzydła 3000 mm 14AB2 Centrala sterująca w obudowie do sterowania 2 siłownikami 24Vdc 14AB2F Centrala sterująca w obudowie do sterowania 2 siłownikami 24Vdc (tylko UND3024F) CT Centrala sterująca w obudowie do sterowania 2 siłownikami 24Vdc (tylko UND24) CT202 Centrala sterująca w obudowie do sterowania 2 siłownikami 230 Vac SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SEL-M Przełącznik kluczykowy, obudowa metal i plastik SEL-EU Przełącznik kluczykowy z wkładką europejską, obudowa metalowa DYL Programator do centrali 14A, przewód 120 cm KUBEPRO Moduł programowania bezprzewodowego (tylko 14A) SZT 1 SZT 1 SZT 1 SZT 1 TS Tabliczka ostrzegawcza * 36 SZT PALLET 35

38 UNDER KIT DLA BRAM SKRZYDŁOWYCH O SKRZYDLE DO 3,5 m, 24 Vdc I 230 Vac PROGRAMOWANIE CENTRALI 14A JEST MOŻLIWE TYLKO PRZY POMOCY WYŚWIETLACZA DYL LUB MODUŁU BEZPRZEWODOWEGO KUBE PRO Bez enkodera (wersja 24 Vdc) Regulowana prędkość i spowolnienia Elementy mechaniczne dobrze zabezpieczone przed czynnikami zewnętrznymi Wodoodporny pilot SUB w zestawie 36

39 MODELE KOD OPIS WAGA SZT PALLET KUND3024EK KUND3024KK KUND3024FEK KUND3024FKK KUND2ER KUND2KR Zestaw siłowników podziemnych do bram skrzydłowych o skrzydle do 3,5 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami. Bez systemu Night Light System Zestaw siłowników podziemnych do bram skrzydłowych o skrzydle do 3,5 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami Zestaw siłowników podziemnych do bram skrzydłowych o skrzydle do 3 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami z enkoderem. Bez systemu Night Light System Zestaw siłowników podziemnych do bram skrzydłowych o skrzydle do 3 m, silnik 24 Vdc, centrala sterująca ze spowolnieniami z enkoderem Zestaw siłowników podziemnych do bram skrzydłowych o skrzydle do 3,5 m, silnik 230 Vac centrala sterująca ze spowolnieniami Zestaw siłowników podziemnych do bram skrzydłowych o skrzydle do 3,5 m, silnik 230 Vac centrala sterująca ze spowolnieniami 18,6kg 9 18,4kg 9 18,6kg 9 18,4kg 9 22kg 9 21,8kg 9 SKŁAD ZESTAWU NEW UNDER CT202 (1 szt) 14A(1 szt) ECLIPSE (1 szt) LUMY (1 szt) RX4Y (1 szt) FT32 (1 szt) SUB-44WR SUB-44R KUBE (1 szt) KUND3024EK 2 SZT 14AB2 1 SZT KUND3024KK 2 SZT 14AB2 1 SZT KUND3024FEK 2 SZT 14AB2F 1 SZT KUND3024FKK 2 SZT 14AB2F 1 SZT KUND2ER 2 SZT 2 SZT KUND2KR 2 SZT 2 SZT 37

40 PRZEWODNIK DOBORU SYSTEMY DO BRAM PRZESUWNYCH 24 V, praca intensywna, do 400 Kg SUN4024/SUN V, praca intensywna, do 500 Kg SUN5024F SUN SAMOHAMOWNY SIŁOWNIK DO BRAM PRZESUWNYCH DO 1200 Kg 24 V, praca intensywna, do 700 Kg 24 V, praca intensywna, do 1100 Kg SUN7024/SUN7224 SUN V, normalne użytkowanie, do 500 Kg SUN V, normalne użytkowanie, do 800 Kg SUN V, normalne użytkowanie, do 1200 Kg SUN122 TURBO SAMOHAMOWNY SIŁOWNIK DO BRAM PRZESUWNYCH DO 800 Kg 24 V, normalne użytkowanie, do 400 Kg 230 V, normalne użytkowanie, do 500 Kg SC4224 SC V, normalne użytkowanie, do 800 Kg SC82 38

41 STANDARDOWA INSTALACJA BRAMY PRZESUWNE 1 Druga linia fotokomórek 2 Silnik 3 Fotokomórki 4 Lampa sygnalizacyjna 5 Przełącznik kluczykowy 6 Pilot 39

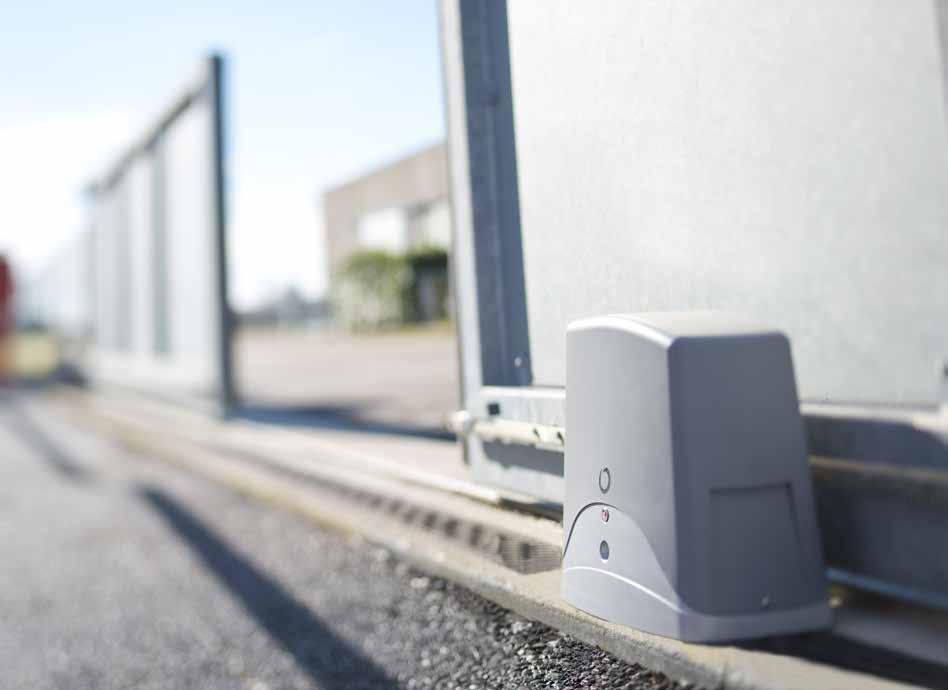

42 SUN SAMOHAMOWNY SIŁOWNIK DO BRAM PRZESUWNYCH DO 1100 Kg, 24 Vdc NIGHT LIGHT SYSTEM Jak wszystkie inne modele z systemem Night Light System, SUN ma niezwykle cichy mechanizm, dzięki najwyższej jakości materiałom Wysoko technologiczne materiały odporne na warunki pogodowe Przekładnia z bardzo dużym łożyskiem dla większej wydajności Maksymalnie cichy mechanizm, zabezpieczony w obudowie z wytrzymałego odlewanego ciśnieniowo tworzywa i malowanego proszkowo odlewanego aluminium Obudowy odporne na promieniowanie UV Z centralą sterującą 14A (str. 144) Bateria (opcja) w centrali Wersja z magnetycznymi wyłącznikami krańcowymi na zamówienie SUN FAST: prędkość otwierania do 40 cm/s System wysprzęglenia jest ergonomiczny i łatwo dostępny MODELE KOD OPIS SZT PALLET SUN4024 SUN7024 SUN11024 SUN5024F Do bram przesuwnych do 400 Kg, silnik 24 Vdc, centrala sterująca 14A ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi Do bram przesuwnych do 700 Kg, silnik 24 Vdc, centrala sterująca 14A ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi Do bram przesuwnych do 1100 Kg, silnik 24 Vdc, centrala sterująca 14A ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi Do bram przesuwnych do 500 Kg, silnik 24 Vdc, centrala sterująca 14A ze spowolnieniami z magnetycznymi wyłącznikami krańcowymi Centrala 14A Wbudowane oświetlenie LED Solidna przekładnia Stylowy design

43 SUN4024 SUN7024 SUN11024 SUN5024F DANE MECHANICZNE prędkość cm/s 26* 25* 20* 40* moment obrotowy Nm sprawność % DANE ELEKTRYCZNE centrala sterująca 14A 14A 14A 14AF zasilanie Vac pobór A 1,2 1,5 1,8 1,3 moc silnika W kondensator µf zabezpieczenie termiczne C wbudowane oświetlenie tak tak tak tak DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm waga kg 12 12, temperatura robocza C maksymalna waga bramy Kg * Zmienna w zależności od wagi bramy Do użytku w obszarach mieszkalnych polecane są modele od 700 kg i kolejne. INSTRUKCJE WYMIARY AKCESORIA CREM-P M4 listwa zębata nylonowa 1 m, do bram do 800 Kg CREM-8 M4 listwa zębata metalowa 1 m, grubość 30x8 mm CREM-12 M4 listwa zębata metalowa 1 m, grubość 30x12 mm KBP Bateria do centrali 999KSUND Zestaw do zmiany koloru RAL 7016 KCS Zestaw odblokowujący z kluczem 550CABL045A00 * Przewód do Eclipse RG Ohm + 4 0,50 mm² (100m) SZT 10 SZT 10 SZT 4 SZT 1 SZT 1 SZT 1 SZT 1 SEL-M Przełącznik kluczykowy, obudowa metal i plastik SEL-EU Przełącznik kluczykowy z wkładką europejską, obudowa metalowa DYL Programator do centrali 14A, przewód 120 cm KUBEPRO Moduł programowania bezprzewodowego (tylko 14A) KUBE Moduł do sterowania automatyką za pomocą smartfona TWIN Interfejs dla funkcji master/slave (SUN7024 i SUN11024) SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 TS Tabliczka ostrzegawcza w celu uniknięcia znacznych strat w zasięgu radiowym, połączenie nie powinno przekraczać 4 m * 41

44 SUN SAMOHAMOWNY SIŁOWNIK DO BRAM PRZESUWNYCH DO 700 Kg, 24 Vdc I DO 1200 Kg, 230 Vac Wbudowany odbiornik radiowy (SUN4224/SUN7224) Wysoko technologiczne materiały odporne na warunki pogodowe Przekładnia z bardzo dużym łożyskiem dla większej wydajności Maksymalnie cichy mechanizm, zabezpieczony w obudowie z wytrzymałego odlewanego ciśnieniowo tworzywa i malowanego proszkowo odlewanego aluminium Obudowy odporne na promieniowanie UV Z centralą sterującą CT (str. 146) Bateria (opcja) w centrali Wersja z magnetycznymi wyłącznikami krańcowymi na zamówienie Z centralą sterującą CT102 (str. 144) System wysprzęglenia jest ergonomiczny i łatwo dostępny MODELE KOD OPIS SZT PALLET SUN4224 Dla bram przesuwnych do 400 Kg, silnik 24 Vdc, centrala CT ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi. Wbudowany odbiornik radiowy 36 SUN7224 SUN52 SUN82 SUN122 Dla bram przesuwnych do 700 Kg, silnik 24 Vdc, centrala CT ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi. Wbudowany odbiornik radiowy Do bram przesuwnych do 500 Kg, silnik 230 Vac, centrala CT102 ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi Do bram przesuwnych do 800 Kg, silnik 230 Vac, centrala CT102 ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi Do bram przesuwnych do 1200 Kg, silnik 230 Vac, centrala CT102 ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi Wysprzęglenie z dźwignią Centrala sterująca CT102 Solidna przekładnia Centrala sterująca CT z wbudowanym odbiornikiem radiowym

45 SUN4224 SUN7224 SUN52 SUN82 SUN122 DANE MECHANICZNE prędkość cm/s 26* 25* moment obrotowy Nm sprawność % DANE ELEKTRYCZNE centrala sterująca CT CT CT102 CT102 CT102 zasilanie Vac pobór A 1,2 1,5 1,3 1,9 2,6 moc silnika W kondensator µf , zabezpieczenie termiczne C DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm waga kg , ,5 temperatura robocza C maksymalna waga bramy Kg * Zmienna w zależności od wagi bramy Do użytku w obszarach mieszkalnych polecane są modele od 700 kg i kolejne. INSTRUKCJE WYMIARY AKCESORIA CREM-P M4 listwa zębata nylonowa 1 m, do bram do 800 Kg CREM-8 M4 listwa zębata metalowa 1 m, grubość 30x8 mm CREM-12 M4 listwa zębata metalowa 1 m, grubość 30x12 mm KBP Bateria do centrali KCS Zestaw odblokowujący z kluczem SEL-M Przełącznik kluczykowy, obudowa metal i plastik SZT 10 SZT 10 SZT 4 SZT 1 SZT 1 SZT 1 SZT 1 SEL-EU Przełącznik kluczykowy z wkładką europejską, obudowa metalowa TWIN Interfejs dla funkcji master/slave (SUN7224 i SUN122) TS Tabliczka ostrzegawcza SZT 1 SZT 1

46 SUN KIT DO BRAM PRZESUWNYCH DO 1100 Kg, 24 Vdc PROGRAMOWANIE CENTRALI 14A JEST MOŻLIWE TYLKO PRZY POMOCY WYŚWIETLACZA DYL LUB MODUŁU BEZPRZEWODOWEGO KUBE PRO Spowolnienia podczas otwierania i zamykania dla płynnej pracy bramy Centrala 14A (tylko wersja NLS) Przeznaczony do pracy intensywnej (tylko wersja 24 Vdc) Wodoodporny pilot SUB w zestawie Night Light System w zestawie (tylko wersja NLS) 44

47 MODELE Z NIGHT LIGHT SYSTEM KOD OPIS WAGA SZT PALLET KSUN4024EK KSUN4024KK KSUN5024FEK KSUN5024FKK KSUN7024EK KSUN7024KK KSUN11024EK KSUN11024KK KSUN4024TW Zestaw do bram przesuwnych do 400 Kg, silnik 24 Vdc, centrala ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi. Z funkcją Night Light System (z centrala sterującą 14A) Zestaw do bram przesuwnych do 400 Kg, silnik 24 Vdc, centrala ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą 14A) Zestaw do bram przesuwnych do 500 Kg, silnik 24 Vdc, centrala ze spowolnieniami z magnetycznymi wyłącznikami krańcowymi. Z funkcją Night Light System (z centrala sterującą 14AF) Zestaw do bram przesuwnych do 500 Kg, silnik 24 Vdc, centrala ze spowolnieniami z magnetycznymi wyłącznikami krańcowymi (z centrala sterującą 14AF) Zestaw do bram przesuwnych do 700 Kg, silnik 24 Vdc, centrala ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi. Z funkcją Night Light System (z centrala sterującą 14A) Zestaw do bram przesuwnych do 700 Kg, silnik 24 Vdc, centrala ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą 14A) Zestaw do bram przesuwnych do 1100 Kg, silnik 24 Vdc, centrala ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi. Z funkcją Night Light System (z centrala sterującą 14A) Zestaw do bram przesuwnych do 1100 Kg, silnik 24 Vdc, centrala ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą 14A) Zestaw dwóch silników do bram przesuwnych do 400 Kg, 24 Vdc, centrala sterująca ze spowolnieniami i elektronicznymi wyłącznikami krańcowymi (z centralą sterującą 14A) 13,1kg 36 12,9kg 36 14kg 36 13,8kg 36 14kg 36 13,8kg 36 14,5kg 36 14,3kg 36 23kg 32 SKŁAD ZESTAWU NEW SUN ECLIPSE (1 szt) RX4Y (1 szt) FT32 (1 szt) SUB-44WR (1 szt) SUB-44R (1 szt) KUBE (1 szt) KSUN4024EK 1 SZT KSUN4024KK 1 SZT KSUN5024FEK 1 SZT KSUN5024FKK 1 SZT KSUN7024EK 1 SZT KSUN7024KK 1 SZT KSUN11024EK 1 SZT KSUN11024KK 1 SZT KSUN4024TW 2 SZT 45

48 SUN KIT DO BRAM PRZESUWNYCH DO 1200 Kg, 24 Vdc I 230 Vac Spowolnienia podczas otwierania i zamykania dla płynnej pracy bramy Przeznaczony do pracy intensywnej (tylko wersja 24 Vdc) Centrala CT (wersja bez systemu NLS) Centrala CT102 (wersja bez systemu NLS) Wodoodporny pilot SUB w zestawie Nowe piloty PLAY w zestawie 46

49 MODELE BEZ NIGHT LIGHT SYSTEM KOD OPIS WAGA SZT PALLET KSUN4224KR KSUN7224KR KSUN52ER KSUN52KR KSUN82ER KSUN82KR KSUN122ER KSUN122KR Zestaw do bram przesuwnych do 400 Kg, silnik 24 Vdc, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą CT102 24) Zestaw do bram przesuwnych do 700 Kg, silnik 24 Vdc, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą CT102 24) Zestaw do bram przesuwnych do 500 Kg, silnik 230 Vac, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą CT102) Zestaw do bram przesuwnych do 500 Kg, silnik 230 Vac, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą CT102) Zestaw do bram przesuwnych do 800 Kg, silnik 230 Vac, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą CT102) Zestaw do bram przesuwnych do 800 Kg, silnik 230 Vac, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą CT102) Zestaw do bram przesuwnych do 1200 Kg, silnik 230 Vac, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą CT102) Zestaw do bram przesuwnych do 1200 Kg, silnik 230 Vac, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centrala sterującą CT102) 12,9kg 36 13,8kg 36 17kg 36 16,8kg 36 17,5kg 36 17,3kg 36 18kg 36 17,8kg 36 SKŁAD ZESTAWU SUN LUMY (1 szt) RX4Y (1 szt) FT32 (1 szt) SUB-44WR (2 szt) SUB-44R (2 szt) PLAY4R (2 szt) KSUN4224KR 1 SZT WBUDOWANE KSUN7224KR 1 SZT WBUDOWANE KSUN52ER 1 SZT KSUN52KR 1 SZT KSUN82ER 1 SZT KSUN82KR 1 SZT KSUN122ER 1 SZT KSUN122KR 1 SZT 47

50 TURBO SAMOHAMOWNY SIŁOWNIK DO BRAM PRZESUWNYCH DO 400 Kg, 24 Vdc ORAZ OD 500 Kg DO 800 Kg, 230 Vac Spowolnienia podczas otwierania i zamykania dla płynnej pracy bramy Łatwa konserwacja dzięki centrali sterującej w pozycji poziomej Podstawa montażowa w zestawie Elementy elektroniczne i mechaniczne dobrze zabezpieczone przed czynnikami zewnętrznymi Centrala sterująca CT102 (str. 148) Centrala sterująca CT (str. 146) MODELE KOD OPIS SZT PALLET SC4224 Dla bram przesuwnych do 400 Kg, silnik 400 Vdc, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi, z wbudowanym odbiornikiem radiowym 36 SC52 SC82 Dla bram przesuwnych do 500 Kg, silnik 230 Vac, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi Dla bram przesuwnych do 800 Kg, silnik 230 Vac, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi Wyświetlacz LCD Mocny silnik

51 SC4224 SC52 SC82 DANE MECHANICZNE prędkość cm/s moment obrotowy Nm sprawność % DANE ELEKTRYCZNE centrala sterująca CT CT102 CT102 zasilanie Vac pobór A 1,2 1,3 1,9 moc silnika W kondensator µf - 12,5 16 zabezpieczenie termiczne C DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm waga kg ,5 temperatura robocza C maksymalna waga bramy Kg Do użytku w obszarach mieszkalnych polecane są modele od 1100 kg i kolejne. INSTRUKCJE TURBO50 INSTRUKCJE TURBO80 WYMIARY AKCESORIA CREM-P M4 listwa zębata nylonowa 1 m, do bram do 800 Kg CREM-8 M4 listwa zębata metalowa 1 m, grubość 30x8 mm CREM-12 M4 listwa zębata metalowa 1 m, grubość 30x12 mm SEL-M Przełącznik kluczykowy, obudowa metal i plastik SEL-EU Przełącznik kluczykowy z wkładką europejską, obudowa metalowa SZT 10 SZT 10 SZT 4 SZT 1 SZT 1 SZT 1 TS Tabliczka ostrzegawcza

52 TURBO KIT DO BRAM PRZESUWNYCH DO 400 Kg, 24 Vdc ORAZ DO 800 Kg, 230 Vac Spowolnienia podczas otwierania i zamykania dla płynnej pracy bramy Elementy elektroniczne i mechaniczne dobrze zabezpieczone przed czynnikami zewnętrznymi Podstawa montażowa w zestawie Nowy pilot PLAY w zestawie Łatwa konserwacja dzięki centrali sterującej w pozycji poziomej 50

53 MODELE KOD OPIS WAGA SZT PALLET KSC4224ER KSC4224KR KSC52ER KSC52KR KSC82ER KSC82KR Zestaw do bram przesuwnych do 400 Kg, silnik 24 Vdc, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centralą sterującą CT102 24) Zestaw do bram przesuwnych do 400 Kg, silnik 24 Vdc, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centralą sterującą CT102 24) Zestaw do bram przesuwnych do 500 Kg, silnik 230 Vac, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centralą sterującą CT102) Zestaw do bram przesuwnych do 500 Kg, silnik 230 Vac, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centralą sterującą CT102) Zestaw do bram przesuwnych do 800 Kg, silnik 230 Vac, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centralą sterującą CT102) Zestaw do bram przesuwnych do 800 Kg, silnik 230 Vac, centrala sterująca ze spowolnieniami z elektrycznymi wyłącznikami krańcowymi (z centralą sterującą CT102) 12,7kg 36 12,5kg 36 13,5kg 36 13,3kg 36 13,7kg 36 13,5kg 36 SKŁAD ZESTAWU TURBO LUMY (1 szt) RX4Y (1 szt) FT32 (1 szt) PLAY4R (2 szt) KSC4224ER 1 SZT WBUDOWANE KSC4224KR 1 SZT WBUDOWANE KSC52ER 1 SZT KSC52KR 1 SZT KSC82ER 1 SZT KSC82KR 1 SZT 51

54 PRZEWODNIK DOBORU SYSTEM DO BRAM SEGMENTOWYCH I UCHYLNYCH HALO SIŁOWNIK DO BRAM SEGMENTOWYCH DO 16 m 2 I UCHYLNYCH DO 14 m 2 24 V, praca intensywna 24 V, praca intensywna HA7 (do 11 mq) HA10 (do 16 mq) 24 V, praca intensywna HA10E (do 16 mq) BLINDO SIŁOWNIK DO BAM UCHYLNYCH SPRĘŻYNOWYCH LUB Z PRZECIWWAGĄ DO 9 m V, normalne użytkowanie 230 V, normalne użytkowanie BS-50 BS52 24 V, praca intensywna BS

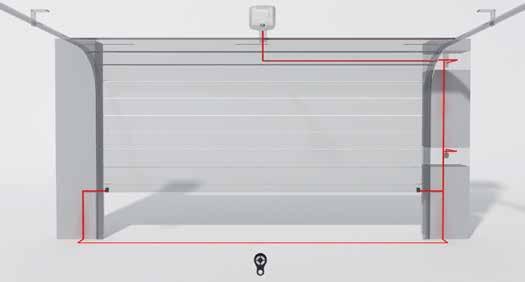

55 STANDARDOWA INSTALACJA DLA BRAM GARAŻOWYCH 5 1 Siłownik 2 Fotokomórki 3 Lampa sygnalizacyjna 4 Przełącznik kluczykowy 5 Pilot 53

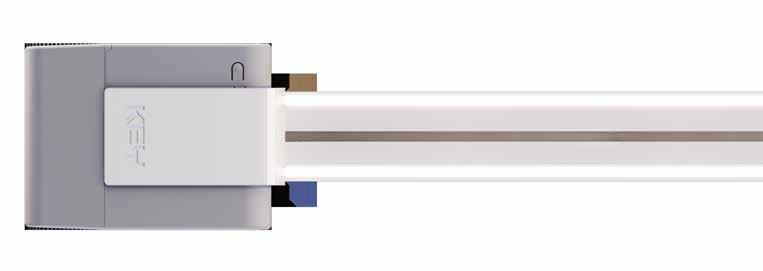

56 HALO SIŁOWNIK DO BRAM GARAŻOWYCH SEGMENTOWYCH DO 16 m 2 I UCHYLNYCH DO 14 m 2, 24 Vdc NIGHT LIGHT SYSTEM boczna klapka umożliwiająca dostęp do elektroniki oświetlenie garażu dzięki paskom LED wbudowanym w dwa 3 metrowe odcinki wózek całkowicie zintegrowany z szyną kompaktowa głowica o całkowitej wysokości 8 cm ze zintegrowaną w jednostce szyną umożliwiającą instalowanie blisko wału 3 warianty/sposoby montażu: Standardowy, Na nadprożu, Na wale ze sprężynami SZYNA STANDARDOWA: całkowita dł. 3m lub 4m dostępna z paskiem, w jednym odcinku 3m lub 3 odcinki po 1 metr szyna wykonana z profilu z tłoczonego aluminium malowana proszkowe w kolorze RAL 9010 programowanie przy pomocy nadajnika KUBE PRO programowanie przy użyciu przewodowego programatora DYL MODELE KOD OPIS SZT PALLET HA7 HA10 HA10E RAL30 RAL40 RAB3X1 RAB3 RAB4 RAB6 Do bram segmentowych do 10 m 2 (z prowadnicą 3 m) lub 11 m 2 (z prowadnicą 4 m), silnik 24 Vdc, centrala sterująca z wbudowanym radioodbiornikiem i zasilaniem 230 Vac (1 szt) Do bram segmentowych do 13 m 2 (z prowadnicą 3 m) lub 16 m 2 (z prowadnicą 4 m), silnik 24 Vdc, centrala sterująca z wbudowanym radioodbiornikiem i zasilaniem 230 Vac (1 szt) Do bram segmentowych do 13 m 2 (z prowadnicą 3 m) lub 16 m 2 (z prowadnicą 4 m), Low Energy z silnikiem 24 Vdc i centralą z wbudowanym odbiornikiem i zasilaniem 230 Vac (1 szt) Aluminiowa szyna z paskiem oraz oświetleniem w postaci wbudowanych diod LED, 3090 mm, jednoczęściowa Aluminiowa szyna z paskiem oraz oświetleniem w postaci wbudowanych diod LED, 4090 mm, jednoczęściowa Stalowa szyna z paskiem, 2940 mm (3 x 0.98), trzyczęściowa Stalowa szyna z paskiem, 2940 mm, jednoczęściowa Stalowa szyna z paskiem, 3940 mm, jednoczęściowa Stalowa szyna z paskiem, 4940 mm, jednoczęściowa Prowadnica z diodami LED Boczna klapka LED-owe światło odprowadzające Przystosowany do odblokowania z zewnątrz

57 HA7 HA10 HA10E DANE MECHANICZNE prędkość cm/s siła N cykle/godz. maksymalnie (1) DANE ELEKTRYCZNE zasilanie Vac 230 (±10%) 50Hz 230 (±10%) 50Hz 230 (±10%) 50Hz lampa ostrzegawcza W 3 MAX 3 MAX 3 MAX światła odprowadzające na prowadnicy z wbudowanymi diodami LED W - 20 MAX 20 MAX wyjście zasilania urządzeń dodatkowych ma 100 (24 Vdc 100 (24 Vdc 100 (24 Vdc NIEREGULOWANE) NIEREGULOWANE) NIEREGULOWANE) maks. liczba dających się wprowadzić do pamięci nadajników z KODEM ZMIENNYM DANE OGÓLNE stopień ochrony IP wymiary (D-S-W) mm masa kg 6,250 6,8 6,8 temperatura pracy C maksymalne wymiary bramy m maksymalna masa bramy kg (1) dla bramy garażowej do 2 m wysokości Dane zależne od regulacji bramy i zastosowanej szyny INSTRUKCJE ZGODNOŚĆ GŁOWA - PROWADNICAMI HA7 HA10 - HA10E 330 LIMITY ZASTOSOWANIA Segmentowa H max=2,6m S max=10m² H max=3,6m S max=11m² H max=2,6m S max=13m² H max=3,6m S max=16m² 114 Uchylna wystająca HA7 z prowadnicą 3 m H max=3m S max=9m² HA7 z prowadnicą 4 m H max=3,4m S max=10m² HA10, HA10E z prowadnicą 3 m H max=3m S max=13m² HA10, HA10E z prowadnicą 4 m H max=3,4m S max=14m² 3065 Uchylna cofnięta H max=2,4m S max=9m² H max=3,4m S max=10m² H max=2,4m S max=13m² H max=3,4m S max=14m² WYMIARY RAB3 X X RAB3X1 X X RAB4 X X 235 RAB6 RAL30 X X , RAL40 X 235 AKCESORIA HAL2 Ramię dźwigające do bram uchylnych SBCO System wysprzęglenia z zewnątrz HAL1 Odblokowanie z konsoli blokady HAL3 Zestaw dodatkowego mocowania (do szyny stalowej) HAL4 Uzupełniające klamry mocujące (do szyny stalowej) HAL5 Zestaw dodatkowego mocowania (do szyny z oświetleniem LED) SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 HAL6 Zestaw mocowania do ściany (do szyny z oświetleniem LED) TO2MP TO1U 550CABL045A00 * 520STAF029A00 DYL KUBEPRO KUBE Dotykowy pilot z c Dotykowy pilot, Przewód do Eclipse Uchwyt mocujący Programator do Moduł Moduł do sterowania zujnikiem ruchu możliwość montażu w RG Ohm + 4 centrali 14A, programowania automatyką za płaszczyźnie drzwi 0,50 mm² (100m) przewód 120 cm bezprzewodowego pomocą smartfona (tylko 14A) SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 LED KIT - ZESTAW DO OŚWIETLENIA BRAMY GARAŻOWEJ + + lub KVIPLEDFW lub KVIPLEDFB QUADRO Sensor zmierzchu VIP1 Centrala do sterowania oświetleniem LED STIKFW Lampa ogrodowa LED (kolor biały) SZT 2 STIKFB Lampa ogrodowa LED (kolor brązowy). SZT 2 SZT 1 w celu uniknięcia znacznych strat w zasięgu radiowym, połączenie nie powinno przekraczać 4 m * 55

58 HALO KIT DLA BRAM GARAŻOWYCH SEGMENTOWYCH DO 16m 2 i UCHYLNYCH DO 14 m 2, 24 Vdc Bateria (opcja) Nowe oświetlenie LED wbudowane Wodoodporny pilot SUB w zestawie Nowy pilot PLAY w zestawie 56

59 MODELE KOD OPIS WAGA SZT PALLET HA7SS HA10SS HA7PP HA10PP Dla bram garażowych do 10 m 2 (z prowadnicą 3 m) lub 11 m 2 (z prowadnicą 4 m), silnik 24 Vdc, centrala sterująca z wbudowanym radioodbiornikiem i zasilaniem 230 Vac Dla bram garażowych do 13 m 2 (z prowadnicą 3 m) lub 16 m 2 (z prowadnicą 4 m), silnik 24 Vdc, centrala sterująca z wbudowanym radioodbiornikiem i zasilaniem 230 Vac Dla bram garażowych do 10 m 2 (z prowadnicą 3 m) lub 11 m 2 (z prowadnicą 4 m), silnik 24 Vdc, centrala sterująca z wbudowanym radioodbiornikiem i zasilaniem 230 Vac Dla bram garażowych do 13 m 2 (z prowadnicą 3 m) lub 11 m 2 (z prowadnicą 4 m), silnik 24 Vdc, centrala sterująca z wbudowanym radioodbiornikiem i zasilaniem 230 Vac 6,3kg 64 6,850kg 64 6,3kg 64 6,850kg 64 INSTALACJA NA WALE ZE SPRĘŻYNAMI INSTALACJA NA NADPROŻU INSTALACJA STANDARDOWA SKŁAD ZESTAWU GŁOWA (1 szt) SUB-44WR (2 szt) PLAY4R (2 szt) HA7SS 1 SZT HA10SS 1 SZT HA7PP 1 SZT HA10PP 1 SZT 57

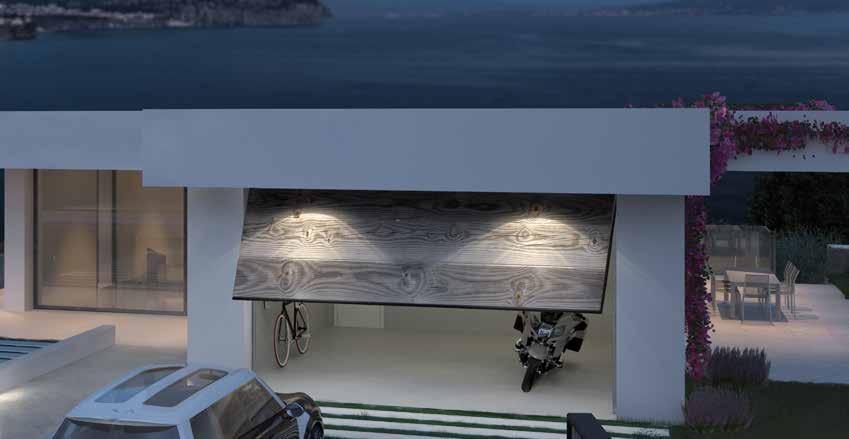

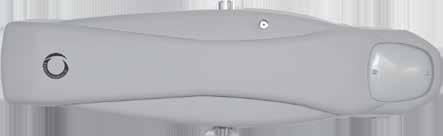

60 BLINDO SIŁOWNIK DO BAM UCHYLNYCH SPRĘŻYNOWYCH LUB Z PRZECIWWAGĄ DO 9 m 2, 24 Vdc I 230 Vac Silnik 230 Vac, wstępnie zmontowane wyłączniki krańcowe otwierania i zamykania Silnik 24 Vdc z enkoderem Centrala 230 Vac CT102 (str.148) Zewnętrzne wysprzęglenie dla łatwego odblokowania z zewnątrz Funkcja spowolnienia chroni części mechaniczne bramy Centrala 24 Vdc CT10224 (str.146) MODELE KOD OPIS SZT PALLET BS-50 Dla bram garażowych do 9 m 2, silnik 230 Vac, bez centrala sterująca ze spowolnieniami. Wewnętrzny system wysprzęglenia i możliwość odblokowania z zewnątrz 40 BS52 BS5224 Dla bram garażowych do 9 m 2, silnik 230 Vac, centrala sterująca ze spowolnieniami. Wewnętrzny system wysprzęglenia i możliwość odblokowania z zewnątrz Dla bram garażowych do 9 m 2, silnik 24 Vdc, centrala sterująca z enkoderem i spowolnieniami. Wewnętrzny system wysprzęglenia i możliwość odblokowania z zewnątrz Przekładnia z metalowymi zębatkami Precyzyjne wyłączniki krańcowe

61 BS-50 BS52 BS5224 DANE MECHANICZNE moment obrotowy Nm sprawność % DANE ELEKTRYCZNE centrala sterująca - CT102 CT zasilanie Vac pobór A 1,8 1,8 1,3 moc silnika W kondensator µf 12,5 12,5 - zabezpieczenie termiczne C wbudowane oświetlenie tak tak tak DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm waga kg 10 10,3 10 temperatura robocza C maksymalna waga bramy m INSTRUKCJE ZASTOSOWANIE WYMIARY maksymalna wysoko skrzydła (m) 2,5 2, Wystająca brama wahadłowa Niewystająca brama wahadłowa Wartości powyżej mają zastosowanie dla siłowników ze standardowym wyposażeniem AKCESORIA BC Standardowe zakrzywione ramię teleskopowe BD Proste ramię teleskopowe BDBOC Proste ramię teleskopowe z tulejką BOC Tulejka SBCO System wysprzęglenia z zewnątrz SBLST Odblokowanie z konsoli blokady ST-1800 Wspornik L=1800 mm SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 TZ-1500 Para ramion ze wspornikiem o długości 1500 mm TZ-2000 Para ramion ze wspornikiem o długości 2000 mm TS Tabliczka ostrzegawcza SZT 1 SZT 1 SZT 1

62 BLINDO KIT DLA BRAM GARAŻOWYCH DO 9 m 2, 230 Vac Silnik 230 Vac, wstępnie zmontowane wyłączniki krańcowe otwierania i zamykania Zewnętrzne wysprzęglenie dla łatwego odblokowania z zewnątrz Funkcja spowolnienia chroni części mechaniczne bramy Wodoodporny pilot SUB w zestawie 60

63 MODELE KOD OPIS WAGA SZT PALLET KBS52PR KBS5224PR Zestaw do bram garażowych do 9 m 2, silnik 230 Vac, centrala sterująca ze spowolnieniami (z centralą sterującą CT102) Zestaw do bram garażowych do 9 m 2, silnik 24 Vdc, centrala sterująca ze spowolnieniami (z centralą sterującą CT102 24) 26kg kg 18+9 SKŁAD ZESTAWU BLINDO RX4Y (1 szt) SUB-44WR (2 szt) BDNS (2 szt) ST-1800 (1 szt) TZ-1500 (1 szt) KBS52PR 1 SZT KBS5224PR 1 SZT WBUDOWANE 61

64 62

65 KEY INDUSTRY KOMERCYJNE I PRZEMYSŁOWE ROZWIĄZANIA SYSTEMY DO BRAM SKRZYDŁOWYCH 64 STAR SYSTEMY DO BRAM PRZESUWNYCH 68 TURBO TURBO TURBO SZLABANY ELEKTROMECHANICZNE 76 ALT 78 AKCESORIA 80 SYSTEMY DO BRAM ROLOWANYCH 82 SHARP 60 / 60BM 84 SHARP 76 / 76BM 86 SYSTEMY DO DRZWI PRZESUWNYCH 88 WIND 90 WIND LIGHT 96 63

66 PRZEWODNIK DOBORU SYSTEM DO BRAM SKRZYDŁOWYCH STAR 500 SAMOHAMOWNY SIŁOWNIK DLA SKRZYDŁA O DŁ. DO 5 m 230 V, normalne użytkowanie 24 V, praca intensywna, nienawrotny PS-400FA PS400-24FA 64

67 STANDARDOWA INSTALACJA BRAMY SKRZYDŁOWE 1 Druga linia fotokomórek 2 Silniki 3 Fotokomórki 4 Lampa sygnalizacyjna 5 Przełącznik kluczykowy 6 Pilot 65

68 STAR 500 SAMOHAMOWNY SIŁOWNIK DO BRAM SKRZYDŁOWYCH DLA SKRZYDŁA DO 5 m, 24 Vdc I 230 Vac Łatwe manualne wysprzęglenie Podwójne łożyska na głównej śrubie zapewniają płynność ruchu Mechaniczne ograniczniki krańcowe do określenia zakresu ruchu bramy Elementy mechaniczne dobrze zabezpieczone przed czynnikami zewnętrznymi Centrala sterująca 24 Vdc 14AB2 (str. 144) Centrala sterująca 230 Vac CT202 (str. 149) MODELE KOD OPIS SZT PALLET PS-400FA Dla bram skrzydłowych o maksymalnej długości skrzydła do 5 m, silnik 230 Vac z krańcówkami na otwarciu 25 PS400-24FA Dla bram skrzydłowych o maksymalnej długości skrzydła do 5 m, silnik 24 Vdc z krańcówkami na otwarciu i enkoderem Elementy wykonane z brązu System wysprzęglenia Podwójne łożyska na głównej śrubie zapewniają płynność ruchu

69 PS-400FA PS400-24FA DANE MECHANICZNE prędkość cm/s 1,4 2,7 siła ciągu N sprawność % czas otwarcia do 90 sec DANE ELEKTRYCZNE centrala sterująca CT202 14AB2 zasilanie Vac Vdc - 24 pobór A 1,1 5 moc silnika W kondensator µf 10 - zabezpieczenie termiczne C DANE OGÓLNE stopień ochrony IP wymiary (L - P - H) mm waga kg cad 9,5 9,5 temperatura robocza C maksymalna waga bramy Kg ZASTOSOWANIE INSTRUKCJE WYMIARY Max. waga bramy (kg) ,5 3 3,5 Max. długość skrzydła 4 4,5 5 Kształt i wysokość bramy oraz warunki usytuowania mogą wpłynąć na ograniczenia limitów tabeli. Siłowniki 230 Vac sugerowane są dla instalacji podatnych na intensywne działanie siły wiatru AKCESORIA ELS-C Elektrozamek poziomy 12 V FC-PS Mechaniczny ogranicznik krańcowy STPOAVS Wspornik tylny przyspawany STANAV Wspornik przedni przyspawany 14AB2 Centrala sterująca w obudowie do sterowania 2 siłownikami 24 Vdc CT202 Centrala sterująca w obudowie do sterowania 2 siłownikami 230 Vac TS Tabliczka ostrzegawcza SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1

70 PRZEWODNIK DOBORU SYSTEMY DO BRAM PRZESUWNYCH TURBO160 SAMOHAMOWNY SIŁOWNIK DO BRAM PRZESUWNYCH DO 1600 Kg 230 V, normalne użytkowanie, do 1600 Kg wyłączniki krańcowe SC162 TURBO 200 SAMOHAMOWNY SIŁOWNIK DO BRAM PRZESUWNYCH DO 2500 Kg 230 V, praca intensywna, do 2000 Kg wyłączniki krańcowe magnetyczne 230 V, praca intensywna, do 2500 Kg wyłączniki krańcowe magnetyczne SC202MHD SC252M TURBO 400 SAMOHAMOWNY SIŁOWNIK DO BRAM PRZESUWNYCH DO 4000 Kg 400 V, normalne użytkowanie, do 4000 Kg wyłączniki krańcowe magnetyczne SC400M 68

71 STANDARDOWA INSTALACJA BRAMY PRZESUWNE 1 Druga linia fotokomórek 2 Silnik 3 Fotokomórki 4 Lampa sygnalizacyjna 5 Przełącznik kluczykowy 6 Pilot 69

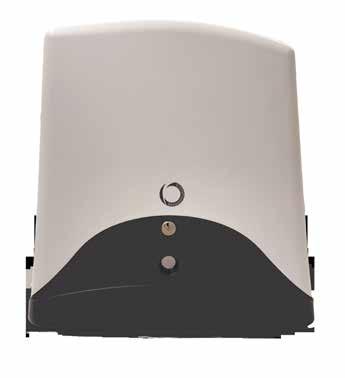

72 TURBO 160 SAMOHAMOWNY SIŁOWNIK DO BRAM PRZESUWNYCH DO 1600 Kg, 230 Vac Spowolnienia podczas otwierania i zamykania dla płynnej pracy bramy Łatwa konserwacja dzięki centrali sterującej w pozycji poziomej Podstawa montażowa w zestawie Elementy elektroniczne i mechaniczne dobrze zabezpieczone przed czynnikami zewnętrznymi Centrala 230 Vac CT102 (str. 148) MODELE KOD OPIS SZT PALLET SC162 Dla bram przesuwnych do 1600 Kg, silnik 230 Vac, centrala sterująca ze spowolnieniami Wyświetlacz LCD Zębatka z brązu Mocny silnik

73 SC162 DANE MECHANICZNE prędkość cm/s 16 moment obrotowy Nm 40 sprawność % 30 DANE ELEKTRYCZNE centrala sterująca CT102 zasilanie Vac 230 pobór A 2,5 moc silnika W 600 kondensator µf 20 zabezpieczenie termiczne C 150 DANE OGÓLNE stopień ochrony IP 44 wymiary (L - P - H) mm waga kg 14,5 temperatura robocza C maksymalna waga bramy Kg 1600 INSTRUKCJE WYMIARY AKCESORIA CREM-12 M4 listwa zębata metalowa 1 m, grubość 30x12 mm TS Tabliczka ostrzegawcza SZT 4 SZT 1

74 TURBO 200 SAMOHAMOWNY SIŁOWNIK DO BRAM PRZESUWNYCH DO 2500 Kg, 230 Vac Obecnie motoreduktor SC202MHD w wersji standardowej wyposażony jest w hamulec elektromechaniczny Łatwa konserwacja dzięki centrali sterującej w pozycji poziomej Elementy elektroniczne i mechaniczne dobrze zabezpieczone przed czynnikami zewnętrznymi Nowa wersja z wentylatorem chłodzącym dla większej intensywności pracy Centrala 230 Vac CT102 (str. 149) MODELE KOD OPIS SZT PALLET SC202MHD Dla bram przesuwnych do 2000 Kg, silnik 230 Vac, centrala sterująca ze spowolnieniami i elektrycznym mechaniczny. Zębatka M4. Praca intensywna SC252M Dla bram przesuwnych do 2500 Kg, silnik 230 Vac, centrala sterująca ze spowolnieniami. Zębatka M Ukryte mocowanie obudowy zewnętrznej Aluminiowy korpus obudowy Wentylator chłodzący (SC202MHD) dla większej intensywności pracy Mocny silnik

75 SC202MHD SC252M DANE MECHANICZNE prędkość cm/s moment obrotowy Nm sprawność % 50/70* 30 DANE ELEKTRYCZNE centrala sterująca CT102I CT102I zasilanie Vac pobór A 4 4 moc silnika W kondensator µf zabezpieczenie termiczne C DANE OGÓLNE stopień ochrony IP wymiary (L - P - H) mm waga kg temperatura robocza C maksymalna waga bramy Kg * Zmienna w zależności od wagi bramy INSTRUKCJE WYMIARY AKCESORIA 480RM6Z12 Zębatka M6 Z12 CREM-12 M4 listwa zębata metalowa 1 m, grubość 30x12 mm CREM-30 M6 listwa zębata metalowa 1 m, grubość 30x30 mm SC-EF Hamulec elektromechaniczny (tylko SC252M) SZT 1 SZT 4 SZT 2 SZT 1 SZT 1 TS Tabliczka ostrzegawcza

76 TURBO 400 SAMOHAMOWNY SIŁOWNIK DO BRAM PRZESUWNYCH DO 4000 Kg, 400 Vac Hamulec elektryczny gwarantuje bezpieczeństwo nawet najcięższych instalacji Łatwa konserwacja dzięki centrali sterującej w pozycji poziomej Elementy elektroniczne i mechaniczne dobrze zabezpieczone przed czynnikami zewnętrznymi Centrala sterująca 400 Vac CT-400 (str.153) MODELE KOD OPIS SZT PALLET SC400M Dla bram przesuwnych do 4000 Kg, silnik 400 Vac, centrala sterująca ze spowolnieniami. Zębatka M Powłoka odporna na promieniowanie UV Mocny silnik

77 SC400M DANE MECHANICZNE prędkość cm/s 17 moment obrotowy Nm 180 sprawność % 30* DANE ELEKTRYCZNE centrala sterująca CT-400 zasilanie Vac 400 pobór A 2 moc silnika W 750 zabezpieczenie termiczne C 150 DANE OGÓLNE stopień ochrony IP 54 wymiary (L - P - H) mm waga kg 76 temperatura robocza C maksymalna waga bramy Kg 4000 * Zmienna w zależności od wagi bramy INSTRUKCJE WYMIARY AKCESORIA CREM-30 M6 listwa zębata metalowa 1 m, grubość 30x30 mm TS Tabliczka ostrzegawcza SZT 2 SZT 1

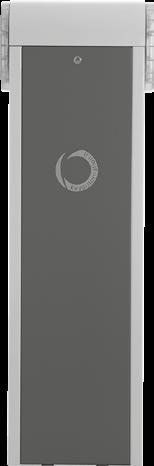

78 PRZEWODNIK DOBORU SYSTEMY DLA SZLABANÓW ELEKTROMECHANICZNYCH ALT3 RAMIĘ DO 3 m 24 V, praca intensywna wbudowana lampa sygnalizacyjna ALT324KF ALT4 RAMIĘ DO 4 m 24 V, praca intensywna wbudowana lampa sygnalizacyjna ALT424K ALT6 RAMIĘ DO 9 m 24 V, praca intensywna wbudowana lampa sygnalizacyjna ALT624K 76

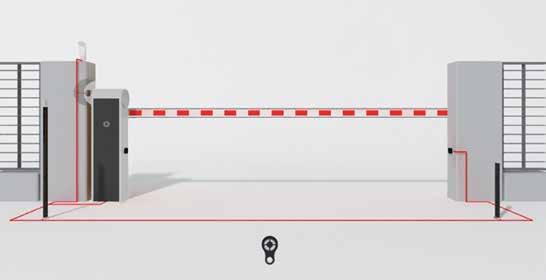

79 STANDARDOWA INSTALACJA DLA SZLABANÓW ELEKTROMECHANICZNYCH 1 Druga linia fotokomórek 2 Szlaban 3 Fotokomórki 4 Lampa sygnalizacyjna 5 Przełącznik kluczykowy 6 Pilot 77

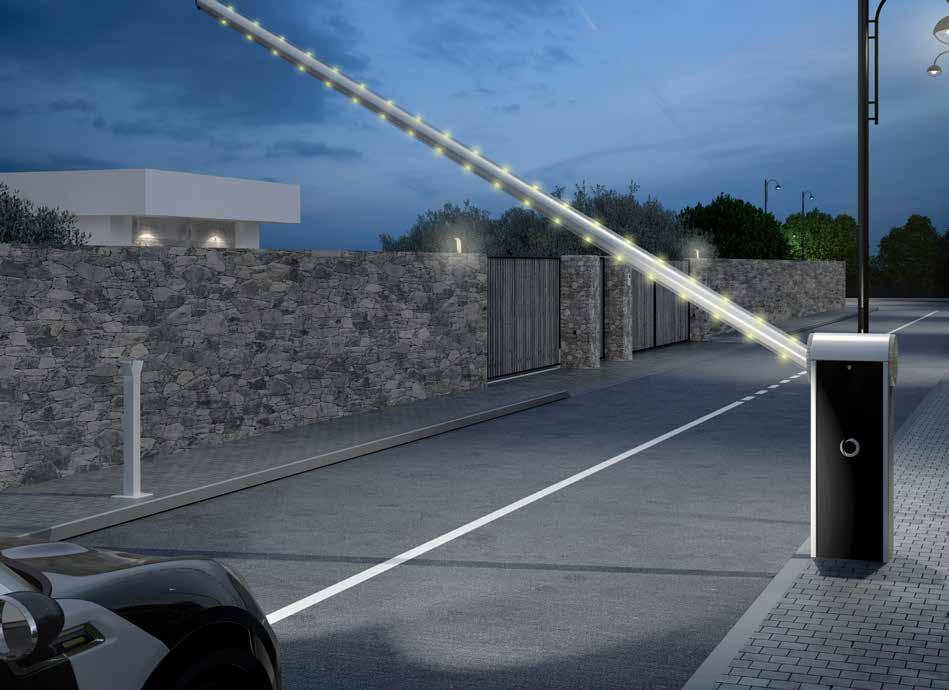

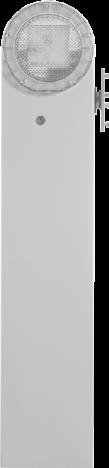

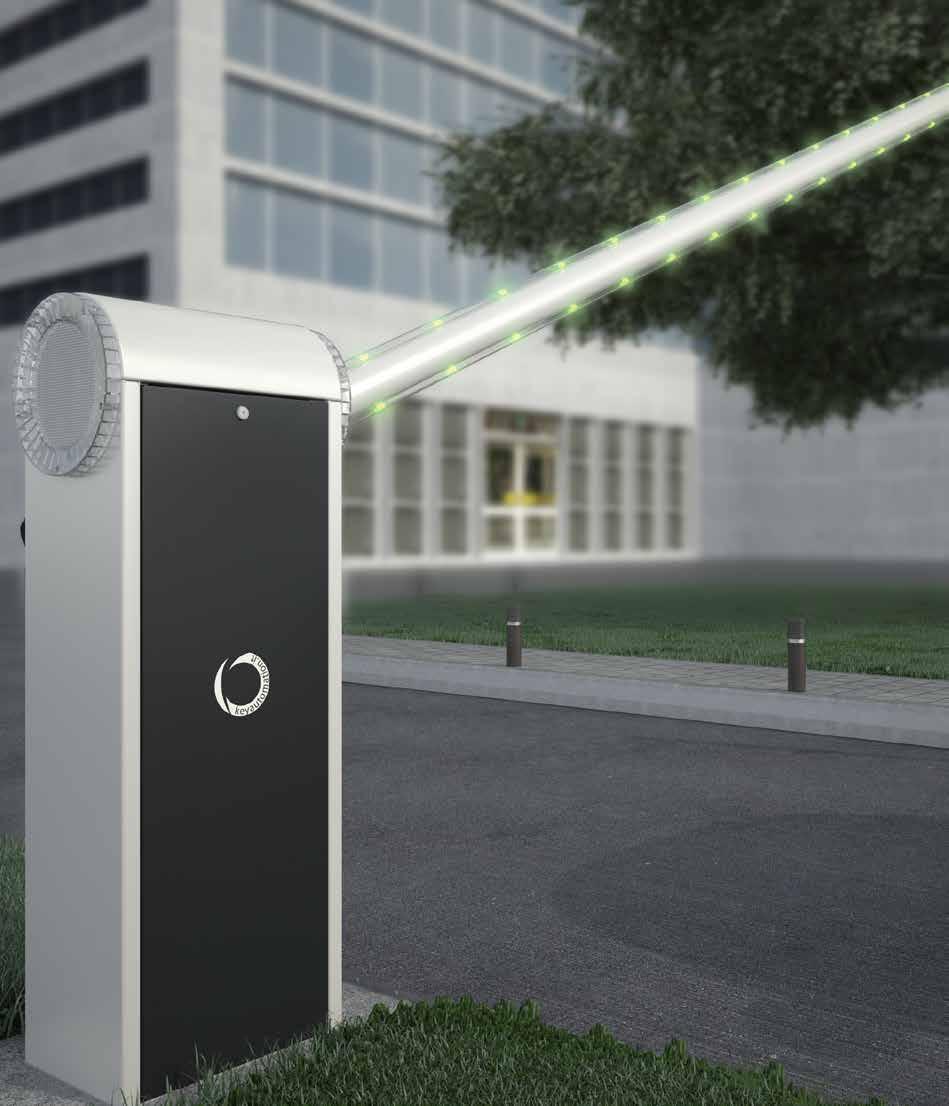

80 ALT SZLABAN ELEKTROMECHANICZNY Z WBUDOWANĄ LAMPĄ SYGNALIZACYJNĄ DLA RAMIENIA OD 3 DO 9 m, 24 Vdc Do pracy intensywnej, użytku prywatnego i publicznego Wbudowana podwójna lampa sygnalizacyjna, dwukolorowa zielona/czerwona Powłoka malowana proszkowa odporna na promieniowanie UV Podwójna sprężyna (model 6 m) czyniąca ruch ramienia bardziej płynnym Wbudowany odbiornik radiowy Tryb oszczędzania energii Uniwersalna obudowa jednostki: ramię może być zamontowane zarówno z prawej jak i z lewej strony Solidne koła zębate i dźwignie dla niezawodnego funkcjonowania Możliwość ustawienia różnej prędkości dla cyklu otwierania i zamykania Enkoder dla wykrycia przeszkody i natychmiastowego odwrócenia kierunku ruchu Maksymalna prędkość: - do 1 sekundy dla ALT324KF - do 3,5 sekundy dla ALT424K - do 6 sekund dla ALT624K Centrala sterująca 24 Vdc CT10224 (str. 146) MODELE KOD OPIS SZT PALLET ALT324KF Jednostka szlabanu, silnik 24 Vdc, centrala sterująca w obudowie, z wbudowany odbiornik radiowy, z enkoderem, wbudowana podwójna lampa sygnalizacyjna. Dla ramienia 3 m, z mocowaniami do płotka 5 ALT424K ALT624K Jednostka szlabanu, silnik 24 Vdc, centrala sterująca w obudowie, z wbudowany odbiornik radiowy, z enkoderem, wbudowana podwójna lampa sygnalizacyjna. Dla ramienia 4 m, z mocowaniami do płotka Jednostka szlabanu, silnik 24 Vdc, centrala sterująca w obudowie, z wbudowany odbiornik radiowy, z enkoderem, wbudowana podwójna lampa sygnalizacyjna. Dla ramienia 6 m, z mocowaniami do płotka Podwójna lampa sygnalizacyjna LED Metalowa przekładnia i odporny na wstrząsy silnik (ALT624K) Centrala Nowe 5-metrowe ramiędo ALT4K

81 ALT324KF ALT424K ALT624K DANE MECHANICZNE moment obrotowy Nm sprawność % czas otwarcia do 90 ** sec 1 3,5 6/*12 DANE ELEKTRYCZNE centrala sterująca CT102 24F CT CT zasilanie Vac pobór A 1,6 1,3 1,3 moc silnika W wbudowane oświetlenie si si si DANE OGÓLNE stopień ochrony IP wymiary (L - P - H) mm waga kg temperatura robocza C maksymalna waga bramy m *(8 mt) * z ramieniem 8 m ** bez akcesoriów INSTRUKCJE ALT4 INSTRUKCJE ALT6 ALT424K ALT624K WYMIARY RAMIĘ ŚWIATŁO WJAZDU (LP) 3 m (AST3F) 2740 mm 4 m (ASTL4) 3780 mm 79 LP 4 m (ASTL4J) 3780 mm 5 m (ASTL5) 4780 mm 6 m (ASTL6) 5640 mm 6 m (ASTL6J) 5640 mm 8 m (ASTL8) 8040 mm 9 m (AST8) 7956 mm

82 AKCESORIA ALT 3KF AST3F Ramię aluminiowe okrągłe L=3 m Ø 60 mm (brak możliwości montażu akcesoriów) SZT 1 SZT 1 CP-BR6 Płyta montażowa z kotwami AKCESORIA ALT 4K ASTL4 Ramię aluminiowe L=4 m, 60x30 mm (bez akcesoriów) ASTL4J Ramię aluminiowe ocynkowane (2+2m) 60x30 mm + złącze AS-SNO3 Ramię łączone ze złączem (max. L. 3 m) wstępnie zmontowane. Tylko dla ALT424K AST5 * Ramię aluminiowe okrągłe L=5 m Ø 60 mm (bez akcesoriów) CP-BR Płyta montażowa z kotwami PROFT Guma ochronna 8 m i zaślepki dla AS4 (przezroczysta) SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 AKCESORIA ALT 6K 9m! ASTL6 Ramię aluminiowe L=6 m Ø 90 mm (bez akcesoriów) ASTL6J Ramię aluminiowe ocynkowane (3+3 m) Ø 90 mm + złącze ASTL8 Ramię aluminiowe ocynkowane (4,2+4,2 m) Ø 90 mm + złącze + sprężyny AST8 Okrągłe ramię teleskopowe L max=9 m Ø 60/90 mm, z przeciwwagą (brak możliwości montażu akcesoriów) CP-BR6 Płyta montażowa z kotwami PROFT6 Guma ochronna 12 m i zaślepki (przezroczysta) PROFT8 Guma ochronna 16 m i zaślepki (przezroczysta) SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 80 * przy zakupie ASTL5 zalecamy użyć PROFT6 oraz KLIGHT6

83 AKCESORIA APFX Podstawa stała RAL 7047 APM Podstawa ruchoma RAL 9010 CTLIGHT2 Centrala dla KLIGHT KLIGHT4 Zestaw lamp LED dla ramienia 4 m KLIGHT6 Zestaw lamp LED dla ramienia 5 i 6 m KLIGHT8 Zestaw lamp LED dla ramienia 8 m LOOP Dwukanałowy detektor pętli SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SKIRT2 Płotek szlabanowy, 1,7 m KBP Bateria do centrali KITFIXBATT Zestaw mocowania baterii 24V AD Nalepka odblaskowa TWIN Interfejs dla funkcji master/slave SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 TABELA DOBORU OŚWIETLENIA LED DLA SZLABANÓW 1 WYBIERZ RAMIĘ 2 WYBIERZ KOLOR OŚWIETLENIA LED 3 WYBIERZ STRONĘ OŚWIETLENIA LED ASTL4/ASTL4J CZERWONY / CZERWONY I ZIELONY JEDNA STRONA 1x CTLIGHT 1x KLIGHT4 1x PROFT DWIE STRONY 1x CTLIGHT 2x KLIGHT4 1x PROFT ASTL5/ASTL6/ASTL6J CZERWONY / CZERWONY I ZIELONY JEDNA STRONA 1x CTLIGHT 1x KLIGHT6 1x PROFT6 DWIE STRONY 1x CTLIGHT 2x KLIGHT6 1x PROFT6 ASTL8 CZERWONY / CZERWONY I ZIELONY JEDNA STRONA 1x CTLIGHT 1x KLIGHT8 1x PROFT8 DWIE STRONY 1x CTLIGHT 2x KLIGHT8 1x PROFT8 81

84 PRZEWODNIK DOBORU SYSTEM DO BRAM ROLOWANYCH SHARP SAMOHAMOWNY SIŁOWNIK DO BRAM ROLOWANYCH wał Ø mm obręcz mm do 170 Kg - SW6200 do 170 Kg, z hamulcem elektrycznym - SW6200EF do 320 Kg - SW12200 wał Ø 76 mm obręcz 240 mm do 320 Kg, z hamulcem elektrycznym - SW12200EF do 180 Kg, z hamulcem elektrycznym - SW6240EFE do 350 Kg, z hamulcem elektrycznym - SW12240EFE 82

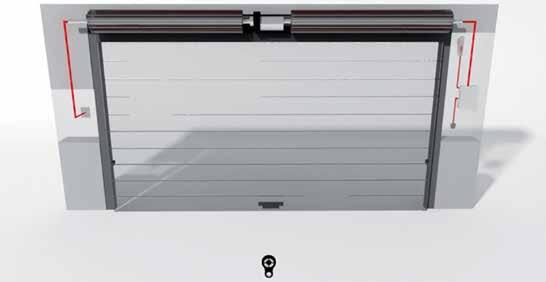

85 STANDARDOWA INSTALACJA DLA BRAM ROLOWANYCH 1 Siłownik 2 Fotokomórki 3 Lampa sygnalizacyjna 4 Przełącznik kluczykowy 5 Pilot 83

86 SHARP 60/60BM SAMOHAMOWNY SIŁOWNIK DO BRAM ROLOWANYCH O WADZE DO 320 Kg, 230 Vac, WAŁ 60 mm Półautomatyczne wyłączniki krańcowe Z centralą sterującą CT1RD (str.152) Cicha praca przekładni siłownika Wersja z elektromagnetycznym hamulcem Niskie koszty utrzymania w stosunku do wytrzymałości MODELE KOD OPIS SZT PALLET SW6200 Silnik na wał Ø 42* mm, obręcz Ø mm, 170 Kg 45 SW6200EF Silnik na wał Ø 42* mm, obręcz Ø mm, 170 Kg. Z hamulcem elektrycznym 45 SW12200 Silnik na wał Ø 42* mm, obręcz Ø mm, 320 Kg 45 SW12200EF Silnik na wał Ø 42* mm, obręcz Ø mm, 320 Kg. Z hamulcem elektrycznym 45 * Tylko z akcesoria ACSW002A00 84 Wyłącznik krańcowy z szybką regulacją Solidna i wytrzymała konstrukcja Wysoka wydajność silnika

87 SW6200 SW6200EF SW12200 SW12200EF DANE MECHANICZNE prędkość rpm moment obrotowy Nm sprawność % DANE ELEKTRYCZNE centrala sterująca CT1RD CT1RD CT1RD CT1RD zasilanie Vac pobór A 2,8 2,8 5,6 5,6 moc silnika W kondensator µf zabezpieczenie termiczne C DANE OGÓLNE stopień ochrony IP wymiary (L - P - H) mm Ø Ø Ø Ø 200 waga kg ,5 12,5 temperatura robocza C INSTRUKCJE WYMIARY 358 Ø 200 AKCESORIA ACSW002A00 Adapter na wał Ø 42 BMET Przełącznik odblokowujący w metalowej obudowie CT1RD Centrala sterująca 230 Vac z wbudowanym radioodbiornikiem, w obudowie FT22 Para fotokomórek zewnętrznych (30x28x90 mm) SEL-M Przełącznik kluczykowy, obudowa metal i plastik SW-EF Hamulec elektryczny z odblokowaniem SZT 2 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 TS Tabliczka znamionowa 85

88 SHARP 76/76BM SAMOHAMOWNY SIŁOWNIK DO BRAM ROLOWANYCH O WADZE DO 350 Kg, 230 Vac, WAŁ 76 mm Półautomatyczne wyłączniki krańcowe Z centralą sterującą CT1RD (str.152) Cicha praca przekładni siłownika Wersja z elektromagnetycznym hamulcem Niskie koszty utrzymania w stosunku do wytrzymałości MODELE KOD OPIS SZT PALLET SW6240EFE Silnik na wał Ø 76 mm, obręcz Ø 240 mm, 180 Kg. Z hamulcem elektrycznym 45 SW12240EFE Silnik na wał Ø 76 mm, obręcz Ø 240 mm, 350 Kg. Z hamulcem elektrycznym Solidna i wytrzymała konstrukcja Wysoka wydajność silnika

89 SW6240EFE SW12240EFE DANE MECHANICZNE prędkość rpm 8 8 moment obrotowy Nm sprawność % DANE ELEKTRYCZNE centrala sterująca CT1RD CT1RD zasilanie Vac pobór A 2,8 5,6 moc silnika W kondensator µf zabezpieczenie termiczne C DANE OGÓLNE stopień ochrony IP wymiary (L - P - H) mm Ø Ø 240 waga kg 13 17,5 temperatura robocza C INSTRUKCJE WYMIARY 395 Ø 250 AKCESORIA BMET Przełącznik odblokowujący w metalowej obudowie CT1RD Centrala sterująca 230 Vac z wbudowanym radioodbiornikiem, w obudowie FT22 Para fotokomórek zewnętrznych (30x28x90 mm) SEL-M Przełącznik kluczykowy, obudowa metal i plastik SW-EFE Hamulec elektryczny z odblokowaniem SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 TS Tabliczka znamionowa 87

90 PRZEWODNIK DOBORU SYSTEM DO DRZWI PRZESUWNYCH 88 WIND SYSTEM DLA DRZWI PRZESUWNYCH JEDNOSKRZYDŁOWYCH DO 160 Kg długość automatyki od 1900 mm do 4200 mm WIND SYSTEM DLA DRZWI PRZESUWNYCH DWUSKRZYDŁOWYCH DO Kg długość automatyki od 1900 mm do 4200 mm WIND SYSTEM DLA DRZWI PRZESUWNYCH JEDNOSKRZYDŁOWYCH DO 120 Kg długość automatyki od 1900 mm do 4200 mm WIND SYSTEM DLA DRZWI PRZESUWNYCH DWUSKRZYDŁOWYCH DO Kg długość automatyki od 1900 mm do 4200 mm skład automatyki zestaw automatyki na zamówienie skład automatyki zestaw automatyki na zamówienie skład automatyki zestaw automatyki na zamówienie skład automatyki zestaw automatyki na zamówienie PA1901K PA2101K PA2501K PA2901K PA3301K PA3701K PA4201K PA151K PA1902K PA2102K PA2502K PA2902K PA3302K PA3702K PA4202K PA152K PA1901LK PA2101LK PA2501LK PA2901LK PA3301LK PA3701LK PA4201LK PA151LK PA1902LK PA2102LK PA2502LK PA2902LK PA3302LK PA3702LK PA4202LK PA152LK

91 89

92 WIND SYSTEM DO DRZWI PRZESUWNYCH DO 160 Kg PLUS CENTRALA STERUJĄCA Wyposażona w złącza i zaciski do podłączenia: Główne zasilanie Moc silnika Licznik cykli Bateria Stop elektromechaniczny Możliwość zaprogramowania drzwi za pomocą selektora cyfrowego z wyświetlaczem EASY: Charakterystyka: Wizualizacja statusu drzwi Programowanie Regulacja parametrów Diagnostyka Kontrola parametrów Pokrywa samonośna dla łatwiejszej kontroli z zewnątrz Zewnętrzny selektor cyfrowy do programowania, wyboru zmiany funkcji bez bezpośredniego dostępu do centrali sterującej Ręczny przełącznik z pokrętłem dla łatwego wyboru standardowych funkcji Status zmian sygn. led Monitorowanie naładowania baterii Nadzór urządzeń bezpieczeństwa SZCZEGÓŁY TECHNICZNE DANE TECHNICZNE prędkość otwierania cm/s regulowana do max 70 cm/s (dla skrzydła) prędkość zamykania cm/s regulowana do max 60 cm/s (dla skrzydła) sprawność % 100 DANE ELEKTRYCZNE centrala sterująca CT-PAE zasilanie Vac (Vdc) /60 Hz pobór mocy W 130 czas pauzy sec regulowany od 0 do 60 sekund system przeciwzgnieceniowy standard DANE OGÓLNE stopień ochrony IP 22 wymiary (D - H) mm temperatura pracy C max waga 1 skrzydła Kg 160 max waga 2 skrzydeł Kg INSTRUKCJE 90

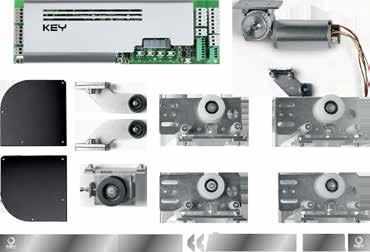

93 IDENTYFIKACJA CZĘŚCI ALUMINIOWY PASEK OKSYDOWANY CHEMICZNIE 10 MIKRONAMI SREBRA 8. BATERIA AWARYJNA (OPCJA) 9. CENTRALA STERUJĄCA 2. OGRANICZNIK MECHANICZNY 10. ELEKTROMECHANICZNY WYŁĄCZNIK (OPCJA) 3. OKSYDOWANA OBUDOWA ALUMINIOWA 11. PASEK 4. WÓZEK 12. NACIĄG PASKA 5. ADAPTER (OPCJA) 13. BOK OBUDOWY WTYKANY 6. WSPORNIKI 14. WSPORNIK PODŁOGOWY (OPCJA) 7. SILNIK Z ENKODEREM 15. PŁYTA Z ZAWIASEM I NYLONOWYM ŁOŻYSTKIEM (OPCJA) AUTOMATYKA WIND WIND to seria nowych silnych systemów automatyki drzwi przesuwnych do pracy bardzo intensywnej i cichej. Oferuje wiele funkcji, niezawodną jakość i łatwość instalacji i programowania. WIND proponuje rozwiązania, które umożliwiają szybki dostęp do dróg ewakuacyjnych w razie zagrożenia. Kompletny wachlarz rozwiązań dla różnych wymiarów, zastosowań i wagi. WŁAŚCIWOŚCI TECHNICZNE Napędy WIND są wyposażone w silnik 24 Vdc, elektroniczny panel sterowania mikroprocesorowego, elektroniczny system antyuderzeniowy z enkoderem. Centrala sterująca zapamiętuje wagę skrzydła, długość suwu poprzez prostą procedurę samouczenia. Obudowa wykonana z profili aluminiowych, a dzięki specjalnie ulokowanemu systemowi zaczepów, można pozostawić obudowę otwartą bez dodatkowych wsporników. Błędy są wyświetlane na ekranie selektora (opcja). 91

94 WIND SYSTEM DO DRZWI PRZESUWNYCH JEDNOSKRZYDŁOWYCH DO 160 Kg ZESTAW ZAWIERA: KOD PA151K OPIS Zestaw dla jednego skrzydła PA000 Profil belki PA001 Anodowany profil obudowy 480CING001A00 Pasek 600AD-PA Łącznik drzwi automatycznych PRAWY+LEWY DOSTĘPNE ROZMIARY KOD WYMIAR OTWORU W ŚWIETLE: mm WYMIAR AUTOMATYKI: mm PA1901K PA2101K PA2501K PA2901K PA3301K PA3701K PA4201K Dla wymiarów pośrednich wybierz większy wymiar zamówieniowy Składając zamówienie konieczne jest określenie strony otwierania lewej lub prawej (instalacja w świetle)

95 PA151K: ZESTAW AUTOMATYKI NA ZAMÓWIENIE KOD PA151K OPIS Zestaw do drzwi jednoskrzydłowych ZESTAW DO DRZWI JEDNOSKRZYDŁOWYCH ZAWIERA: Silnik z enkoderem 24 Vdc (1 szt) Zestaw wózka (1 szt) Elektroniczna centrala sterująca (1 szt) Zaślepka boczna (2 szt) Mechaniczny wyłącznik krańowy (2 szt) Zestaw akcesoriów do mocowania i śruby (1 szt) Łącznik drzwi: prawe + lewe (1 szt) DODATKOWE ELEMENTY KOD PA000 OPIS Profil belki PA001 Anodowany profil obudowy 480CING001A00 Pasek PA020 Górny adapter profilu PA021 Wspornik podłogowy PA023 Elektrozamek dla instalacji z wysprzęgleniem PA011 PA024 Płyta z zawiasem i nylonowym łożyskiem PA032 Bateria 12 V - 1,2A z aluminiowym wspornikiem montażowym SMNPAE Manualny selektor Akcesoria kontroli dostępu na stronie

96 WIND SYSTEM DO DRZWI PRZESUWNYCH DWUSKRZYDŁOWYCH DO Kg ZESTAW ZAWIERA: KOD PA152K OPIS Zestaw dla dwóch skrzydeł PA000 Profil belki PA001 Anodowany profil obudowy 480CING001A00 Pasek 600AD-PA Łącznik drzwi automatycznych PRAWY+LEWY DOSTĘPNE ROZMIARY KOD WYMIAR OTWORU W ŚWIETLE: mm WYMIAR AUTOMATYKI: mm PA1902K PA2102K PA2502K PA2902K PA3302K PA3702K PA4202K Dla wymiarów pośrednich wybierz większy wymiar zamówieniowy

97 PA152K: ZESTAW AUTOMATYKI NA ZAMÓWIENIE KOD PA152K OPIS Zestaw dla dwóch skrzydeł ZESTAW DO DRZWI DWUSKRZYDŁOWYCH ZAWIERA: Silnik z enkoderem 24 Vdc (1 szt) Zestaw wózków (2 szt) Elektroniczna centrala sterująca (1 szt) Zaślepka boczna (2 szt) Mechaniczny wyłącznik krańowy (2 szt) Zestaw akcesoriów do mocowania i śruby (1 szt) Łącznik drzwi: prawe + lewe (1 szt) DODATKOWE ELEMENTY KOD PA000 OPIS Profil belki PA001 Anodowany profil obudowy 480CING001A00 Pasek PA020 Górny adapter profilu PA021 Wspornik podłogowy PA023 Elektrozamek dla instalacji z wysprzęgleniem PA011 PA024 Płyta z zawiasem i nylonowym łożyskiem PA032 Bateria 12 V - 1,2A z aluminiowym wspornikiem montażowym SMNPAE Manualny selektor Akcesoria kontroli dostępu na stronie

98 WIND LIGHT SYSTEM DO DRZWI PRZESUWNYCH DO 120 Kg PLUS CENTRALA STERUJĄCA Wyposażona w złącza i zaciski do podłączenia: Główne zasilanie Moc silnika Licznik cykli Bateria Stop elektromechaniczny Możliwość zaprogramowania drzwi za pomocą selektora cyfrowego z wyświetlaczem EASY: Charakterystyka: Wizualizacja statusu drzwi Programowanie Regulacja parametrów Diagnostyka Kontrola parametrów Pokrywa samonośna dla łatwiejszej kontroli z zewnątrz Zewnętrzny selektor cyfrowy do programowania, wyboru zmiany funkcji bez bezpośredniego dostępu do centrali sterującej Ręczny przełącznik z pokrętłem dla łatwego wyboru standardowych funkcji Status zmian sygn. led Monitorowanie naładowania baterii Nadzór urządzeń bezpieczeństwa SZCZEGÓŁY TECHNICZNE DANE TECHNICZNE prędkość otwierania cm/s regulowana do max 70 cm/s (dla skrzydła) prędkość zamykania cm/s regulowana do max 60 cm/s (dla skrzydła) sprawność % 100 DANE ELEKTRYCZNE centrala sterująca CT-PAE zasilanie Vac (Vdc) /60 Hz pobór mocy W 80 czas pauzy sec regulowany od 0 do 60 sekund system przeciwzgnieceniowy standard DANE OGÓLNE stopień ochrony IP 22 wymiary (D - H) mm temperatura pracy C max waga 1 skrzydła Kg 120 max waga 2 skrzydeł Kg INSTRUKCJE 96

99 IDENTYFIKACJA CZĘŚCI ALUMINIOWY PASEK OKSYDOWANY CHEMICZNIE 10 MIKRONAMI SREBRA 8. BATERIA AWARYJNA (OPCJA) 9. CENTRALA STERUJĄCA 2. OGRANICZNIK MECHANICZNY 10. ELEKTROMECHANICZNY WYŁĄCZNIK (OPCJA) 3. OKSYDOWANA OBUDOWA ALUMINIOWA 11. PASEK 4. WÓZEK 12. NACIĄG PASKA 5. ADAPTER (OPCJA) 13. BOK OBUDOWY WTYKANY 6. WSPORNIKI 14. WSPORNIK PODŁOGOWY (OPCJA) 7. SILNIK Z ENKODEREM 15. PŁYTA Z ZAWIASEM I NYLONOWYM ŁOŻYSTKIEM (OPCJA) AUTOMATYKA WIND LIGHT WIND LIGHT to seria nowych silnych systemów automatyki drzwi przesuwnych do pracy bardzo intensywnej i cichej. Oferuje wiele funkcji, niezawodną jakość i łatwość instalacji i programowania. WIND proponuje rozwiązania, które umożliwiają szybki dostęp do dróg ewakuacyjnych w razie zagrożenia. Kompletny wachlarz rozwiązań dla różnych wymiarów, zastosowań i wagi. WŁAŚCIWOŚCI TECHNICZNE Napędy WIND LIGHT są wyposażone w silnik 24 Vdc, elektroniczny panel sterowania mikroprocesorowego, elektroniczny system antyuderzeniowy z enkoderem. Centrala sterująca zapamiętuje wagę skrzydła, długość suwu poprzez prostą procedurę samouczenia. Obudowa wykonana z profili aluminiowych, a dzięki specjalnie ulokowanemu systemowi zaczepów, można pozostawić obudowę otwartą bez dodatkowych wsporników. Błędy są wyświetlane na ekranie selektora (opcja). 97

100 WIND LIGHT SYSTEM DO DRZWI PRZESUWNYCH JEDNOSKRZYDŁOWYCH DO 120 Kg ZESTAW ZAWIERA: KOD PA151LK OPIS Zestaw dla jednego skrzydła PA000L Profil belki PA001L Anodowany profil obudowy 480CING001A00 Pasek 600AD-PA Łącznik drzwi automatycznych PRAWY+LEWY DOSTĘPNE ROZMIARY KOD WYMIAR OTWORU W ŚWIETLE: mm WYMIAR AUTOMATYKI: mm PA1901LK PA2101LK PA2501LK PA2901LK PA3301LK PA3701LK PA4201LK Dla wymiarów pośrednich wybierz większy wymiar zamówieniowy Składając zamówienie konieczne jest określenie strony otwierania lewej lub prawej (instalacja w świetle)

101 PA151LK: ZESTAW AUTOMATYKI NA ZAMÓWIENIE KOD PA151LK OPIS Zestaw dla jednego skrzydła ZESTAW DO DRZWI JEDNOSKRZYDŁOWYCH ZAWIERA: Silnik z enkoderem 24 Vdc (1 szt) Zestaw wózka (1 szt) Elektroniczna centrala sterująca (1 szt) Zaślepka boczna (2 szt) Mechaniczny wyłącznik krańowy (2 szt) Zestaw akcesoriów do mocowania i śruby (1 szt) Łącznik drzwi: prawe + lewe (1 szt) DODATKOWE ELEMENTY KOD PA000L OPIS Profil belki PA001L Anodowany profil obudowy 480CING001A00 Pasek PA020 Górny adapter profilu PA021 Wspornik podłogowy PA022L Bateria 12 V - 1,2A PA023L Elektrozamek dla instalacji z wysprzęgleniem PA024 Bateria 12 V - 1,2A z aluminiowym wspornikiem montażowym SMNPAE Manualny selektor Akcesoria kontroli dostępu na stronie

102 WIND LIGHT SYSTEM DO DRZWI PRZESUWNYCH DWUSKRZYDŁOWYCH DO Kg ZESTAW ZAWIERA: KOD PA152LK OPIS Zestaw dla jednego skrzydła PA000L Profil belki PA001L Anodowany profil obudowy 480CING001A00 Pasek 600AD-PA Łącznik drzwi automatycznych PRAWY+LEWY DOSTĘPNE ROZMIARY KOD WYMIAR OTWORU W ŚWIETLE: mm WYMIAR AUTOMATYKI: mm PA1902LK PA2102LK PA2502LK PA2902LK PA3302LK PA3702LK PA4202LK Dla wymiarów pośrednich wybierz większy wymiar zamówieniowy

103 PA152LK: ZESTAW AUTOMATYKI NA ZAMÓWIENIE KOD PA152LK OPIS Zestaw do dwóch skrzydeł ZESTAW DO DRZWI DWUSKRZYDŁOWYCH ZAWIERA: Silnik z enkoderem 24 Vdc (1 szt) Zestaw wózków (2 szt) Elektroniczna centrala sterująca (1 szt) Zaślepka boczna (2 szt) Mechaniczny wyłącznik krańowy (2 szt) Zestaw akcesoriów do mocowania i śruby (1 szt) Łącznik drzwi: prawe + lewe (1 szt) DODATKOWE ELEMENTY KOD PA000L OPIS Profil belki PA001L Anodowany profil obudowy 480CING001A00 Pasek PA020 Górny adapter profilu PA021 Wspornik podłogowy PA022L Bateria 12 V - 1,2A PA023L Elektrozamek dla instalacji z wysprzęgleniem PA024 Bateria 12 V - 1,2A z aluminiowym wspornikiem montażowym SMNPAE Manualny selektor Akcesoria kontroli dostępu na stronie

104 WIND/WIND LIGHT AKCESORIA EASY Cyfrowy programator z wyświetlaczem 128x64 pikseli do drzwi przesuwnych SMNPAE Manualny selektor z pokrętłem SEL-T Czytnik zbliżeniowy do kart SEL-W Klawiatura kodowa przewodowa SEL-R Bezprzewodowa klawiatura kodowa DECSEL-W Dekoder do klawiatury SEL-W SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 DECSEL-T Dekoder do czytnika zbliżeniowego SEL-T CARD Karta zbliżeniowa RXM23Y 2-kanałowy radioodbiornik uniwersalny, kod zmienny lub stały TAG Brelok zbliżeniowy SUB-44WRT 4- Kanałowy pilot, kod zmienny, z transponderem PA012MW Radar dwukierunkowy SZT 1 SZT 10 SZT 1 SZT 1 SZT 1 SZT 1 PA025CT Czujnik podczerwieni PA014H Zestaw fotokomórek PA011 Zestaw do manualnego wysprzęglenia (dla WIND) PA011L Zestaw manualnego wysprzęglenia (dla WIND LIGHT) BMET Przełącznik odblokowujący w metalowej obudowie SPA25 Szczotka 25 mm dla drzwi szklanych SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 MT 1 KPAFCO Wsporniki obudowy KOMSCA Zestaw do mocowania przewodów SZT 1 SZT

105 ZESTAW DO WYJŚCIA AWARYJNEGO KOD OPIS KITANTSF1 System do wyjścia awaryjnego, dla jednego skrzydła o max dł mm (nieatestowany) KITANTSF2C System do wyjścia awaryjnego, dla jednego skrzydła o max dł. (atestowany) PA033 Górny adapter profilu PA034 Dolny adapter profilu ZESTAW DO DRZWI SZKLANYCH KOD OPIS PA007 Profil aluminiowy do drzwi szklanych L=3200 mm Maksymalna grubość PA009 Zestaw śrub mocujących (dla PA007) PA005E Zestaw mocowania dla drzwi szklanych 1500 mm. Maksymalna grubość 1 cm PA008 Wspornik podłogowy (dla PA007 i PA005E) 103

106 104

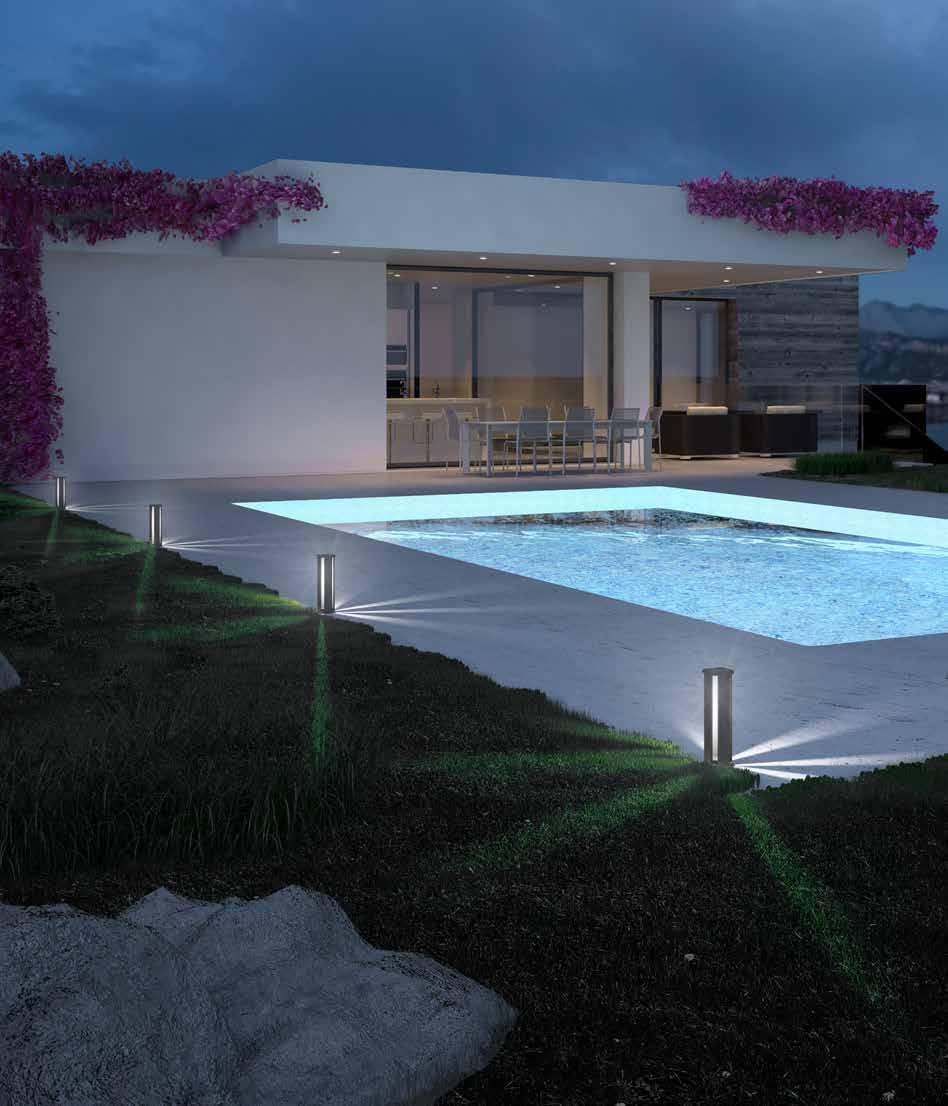

107 KEY GARDEN ROZWIĄZANIA OŚWIETLENIA OGRODOWEGO SYSTEM OŚWIETLENIA ZEWNĘTRZNEGO 106 BOXLED/BOXLED XL 108 BOXLED XS 109 SPECYFIKACJA TECHNICZNA/AKCESORIA 110 TONDA 114 STIK S 115 STIK M 117 FLAT 118 VERTICAL 119 TOWER 120 STELLA 121 AKCESORIA

108 KEY GARDEN SYSTEM OŚWIETLENIA ZEWNĘTRZNEGO 24V DO OŚWIETLANIA OTOCZENIA NA ZEWNĄTRZ KOMPLEKSOWA CENTRALKA Zasilacz, regulator oświetlenia, sterowanie radiowe i przewodowe, bez czujnika zmierzchowego i nadajnika STREFA 1 DIODY DO UŻYTKU NA ZEWNĄTRZ * DIODY DO UŻYTKU NA ZEWNĄTRZ * Działanie w trybie automatycznym 24V, zużycie energii w trybie czuwania <0,5W STREFA 2 STREFA 3 STREFA 4 DIODY DO UŻYTKU NA ZEWNĄTRZ * 3MJ 3MJ PLUG AND PLAY Łatwe i bezpieczne podłączenie bezprzewodowe 24V 106

109 Sposób realizacji Wybrać zestaw i uzupełnić o lampy KBOXLED 4 niezależne wyjścia; każde pozwala na sterowanie 5 punktami świetlnymi, co daje łączną liczbę 20 punktów świetlnych** ** 1 punkt świetlny = 1 taśma z 18 diodami KBOXLED XL 4 niezależne wyjścia; każde pozwala na sterowanie 16 punktami świetlnymi, co daje łączną liczbę 64 punktów świetlnych** EXTRA LOW VOLTAGE 24Vdc Wszystkie przewody działają w oparciu o niskie napięcie bezpieczeństwa 24 VDC DIMMABLE BY RADIO Natężenie światła regulowane jest za pomocą sterowania radiowego ON OFF AUTOMATIC ON/OFF Automatyczne włączanie po zmierzchu w przypadku zamontowaniu czujnika zmierzchowego 2 WIRES CONNECTION Możliwość zarządzania 4 niezależnymi strefami 107

110 BOXLED/BOXLED XL ZESTAW DO STEROWANIA OŚWIETLENIEM LED + + = SKŁAD ZESTAWÓW DODAJ OŚWIETLENIE OGRODU ZA POMOCA WYBRANYCH DIOD LED! (w opcji) INSTRUKCJE BOXLED QUADRO (1 szt) KPLAY4R (1 szt) KABEL ZASILANIA (1 szt) KBOXLED BOXLED KBOXLEDXL BOXLEDXL MODELE KOD KBOXLED KBOXLEDXL OPIS Garden kit do sterowania oświetleniem diodami LED Key Automation 24Vdc, do 20 lamp, z kablem zasilającym Garden kit XL do sterowania oświetleniem diodami LED Key Automation 24Vdc, do 64 lamp Stworzona do automatycznego sterowania oświetleniem LED, do oświetlenia obszaru wokół bramy wjazdowej, progów i drogi dojazdowej Wyjście dla sensora zmierzchu QUADRO Wbudowany radioodbiornik 433 MHz, zapis do 30 kodów Sygnalizacja statusu led Programowanie za pomocą przycisków, wyświetlacza DYL Zasilanie Vac KBOXLED: 4 niezależne wyjścia do sterowania 5 grupami świateł (razem 20 lamp) KBOXLEDXL: 4 niezależne wyjścia do sterowania 16 grupami świateł (razem 64 lamp) 1 lampa = 1 taśma z 18 led 1 STIK S DOWN/STIK S UP/ STIK M/FLAT/VERTICAL 1 ŚWIATŁO 1 TOWER 2 ŚWIATŁA 1 TONDA * 3 ŚWIATŁA 1 STELLA 4 ŚWIATŁA Więcej informacji na temat połączeń oraz możliwych kombinacji lamp uzyskasz w instrukcji obsługi dostępnej na stronie * NIEKOMPATYBILNE z central 14A 108

111 BOXLED XS ZESTAW DO STEROWANIA OŚWIETLENIEM LED, IP68 SKŁAD ZESTAWÓW BOXLEDXS KABEL ZASILANIA (1 szt) MODELE KOD BOXLEDXS OPIS Garden kit do sterowania oświetleniem diodami LED Key Automation 24Vdc, do 10 lamp, z kablem zasilającym Stworzona do automatycznego sterowania oświetleniem LED, do oświetlenia obszaru wokół bramy wjazdowej, progów i drogi dojazdowej Zasilanie Vac IP 68 BOXLEDXS: 1 niezależne wyjścia do sterowania 10 świateł 1 lampa = 1 taśma z 18 led 1 STIK S DOWN/STIK S UP/ STIK M/FLAT/VERTICAL 1 ŚWIATŁO 1 TOWER 2 ŚWIATŁA 1 TONDA * 3 ŚWIATŁA 1 STELLA 4 ŚWIATŁA Więcej informacji na temat połączeń oraz możliwych kombinacji lamp uzyskasz w instrukcji obsługi dostępnej na stronie * NIEKOMPATYBILNE z central 14A 109

112 SPECYFIKACJA TECHNICZNA BOXLED XS KBOXLED KBOXLEDXL DANE ELEKTRYCZNE zasilanie Vac 220 ~ Hz 90 ~ Hz 90 ~ Hz maksymalna moc W maksymalna moc stand-by W <0,5 ((bez obciążenia) <0,5 <0,5 10 lamp z 18 diodami LED 5 lamp z 18 diodami LED dla każdego z 4 wyjść / 20 lamp z 18 diodami LED dla 1 wyjść 16 lamp z 18 diodami LED dla każdego z 4 wyjść / 32 lamp z 18 diodami LED dla 2 wyjść (CH1-CH4) maksymalne obciążenie wyjść 24Vdc CH1=20W (MAX 40W) CH2=20W 25W MAX 25W MAX CH3=20W CH4= 20W (MAX 40W) 80W MAX DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm temperatura robocza C maks. liczba dających się zaprogramować nadajników - 30 nadajników 30 nadajników BOXLED XS KBOXLED KBOXLEDXL maks. ilość lamp 10 lamp 20 lamp 64 lamp opcjonalny czujnik zmierzchu nie tak tak nadajnik nie tak tak regulacja światła nie tak tak wiele stref tak 4 strefy 4 strefy IP68 tak nie nie AKCESORIA QUADRO Sensor zmierzchu DYL Programator do centrali 14A, przewód 120 cm RX2L 2-kanałowy miniaturowy odbiornik TX2B Nadajnik wpinany SUB-44WR Pilot czterokanałowy, kolor biały, kod zmienny KPLAY4R Dwa piloty czterokanałowe, kod zmienny SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 110

113 AKCESORIA CAB50 Przewód 2x1,5mm w rolce 50m, czarny CON2 Łącznik podwójny, IP68 CON3 Łącznik potrójny, IP68 STI5 Czarna taśma izolacyjna STI6 Elastyczna taśma naprawcza STI7 Tyczka do mocowania przewodów SZT 1 SZT 1 SZT 1 SZT 10 SZT 1 SZT

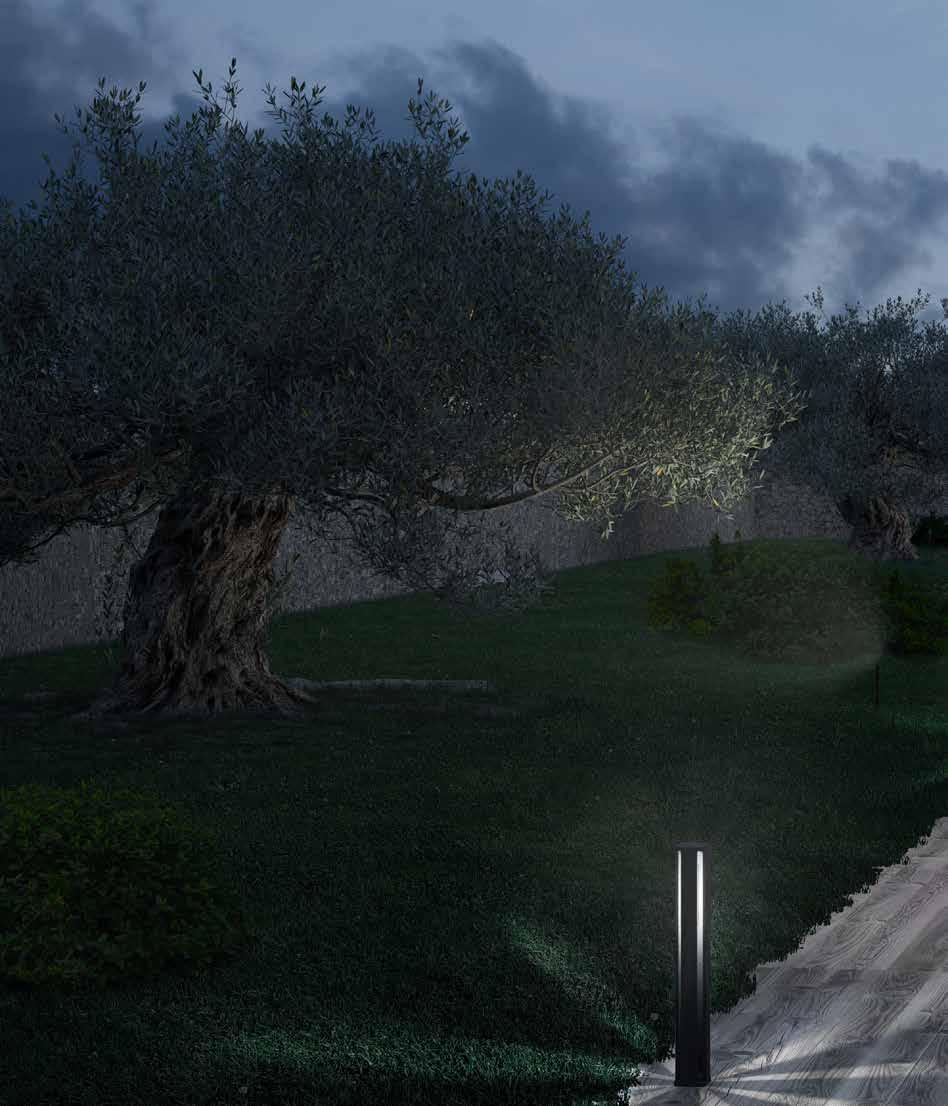

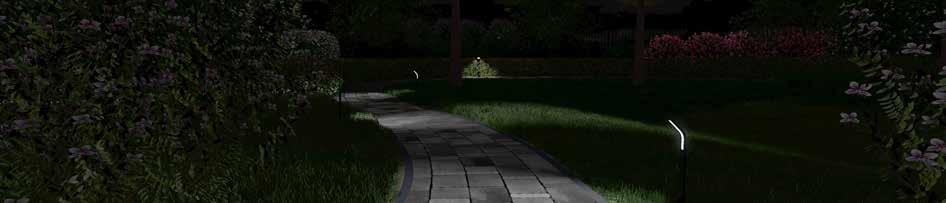

114 KEY GARDEN Nowa linia produktów Key Garden została zaprojektowana do oświetlenia terenów mieszkalnych i przemysłowych w prosty, bezpieczny i ekonomiczny sposób. W ofercie znajdują się następujące modele: TONDA: punkt świetlny wpuszczany do montowania w ogrodach, hotelach i w obszarach mieszkalnych STIK S: lampy ogrodowe o wysokości 40 cm, dwa modele, z światłem przednim i tylnym STIK M: lampy ogrodowe z wysokości 75 cm światła z przodu FLAT: oświetlenie stopni schodów i nadproża garażu VERTICAL: oświetlenie przejść dla pieszych lub bramy TOWER: lampy z podwójnym paskiem LED, odpowiednie do parkingów i miejsc publicznych STELLA: lampy LED do oświetlenia dużych obszarów Podłączając sensor zmierzchu Quadro lub lampę sygnalizacyjną Eclipse, oświetlenie ogrodowe włączy się automatycznie o zmierzchu i wyłączy o świcie. Instalacja oświetlenia ogrodowego jest prosta i intuicyjna, programowanie za pomocą DY. Możliwe jest sterowanie oświetleniem drogą radiową za pomocą pilota. Na dodatek możliwe jest regulowanie natężenia światła w nocy do odpowiedniego poziomu oraz ustawienie różnych progów oświetlenia do automatycznej aktywacji. Możliwe jest podłączenie lamp ogrodowych za pomocą dwóch przewodów bezpośrednio do centrali 14A albo alternatywnie do centrali BOXLED aby system oświetleniowy działał niezależnie od automatyki bramowej. Zużycie energii dla każdej z lamp wynosi 50mA dla modeli STIK, FLAT i VERTICAL, 100mA dla TOWER, 150mA dla TONDA i 200mA dla STELLA. 112

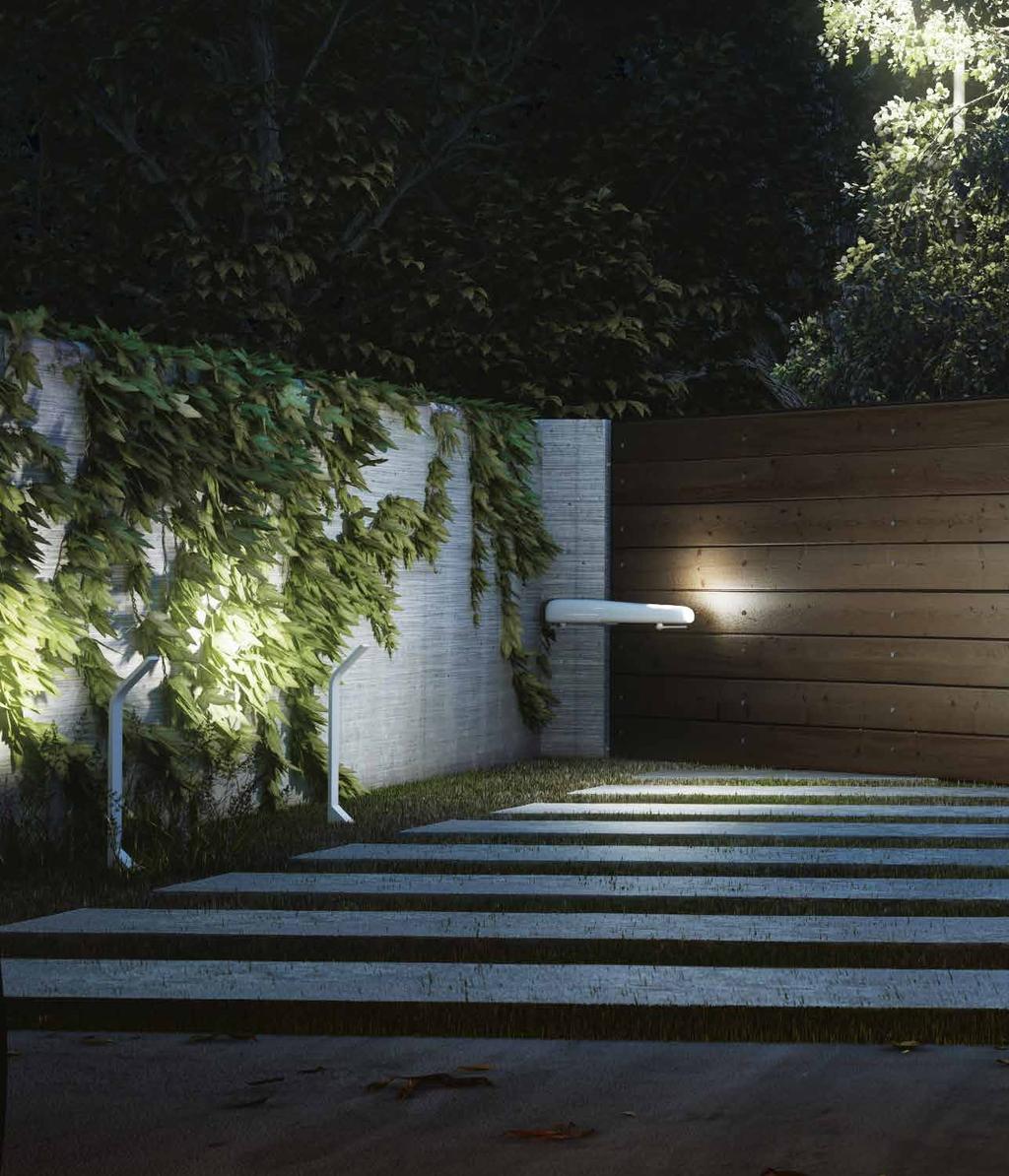

115 113

116 TONDA DIODOWY PUNKT ŚWIETLNY WPUSZCZANY Punkt świetlny wpuszczany do montowania w ogrodach, hotelach i w obszarach mieszkalnych, całkowicie wodoszczelny i zaizolowany. Ze stali nierdzewnej i tworzywa sztucznego. 100 WYMIARY 11-26Vdc CRI K 240lm IP67 3W INSTRUKCJE dostępne kolory: STAL 304 MODELE KOD OPIS WAGA TN103N * Diodowy punkt świetlny wpuszczany 0,27kg 114 * NIEKOMPATYBILNE z central 14A

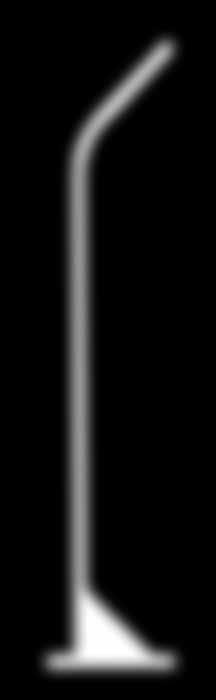

117 STIK S DOWN OŚWIETLENIE OGRODOWE LED Lampy ogrodowe o wysokości 40 cm ze światłem z przodu Całość wykonana z aluminium Moźliwość wymiany LED WYMIARY 24-35Vdc CRI> K 132lm IP54 2W 404 INSTRUKCJE FOTOMETRYCZNY 25 cm 165 lux 40 cm 67 lux 60 cm 29 lux 80 cm 13 lux 100 cm 8 lux 150 cm 3 lux dostępne kolory: BIAŁY RAL9010 CORTEN SZARY RAL7016 MODELE KOD OPIS WAGA STIKDW Lampa ogrodowa LED, wersja DÓŁ, kolor BIAŁY RAL H= 404 mm 0,90kg STIKDC Lampa ogrodowa LED, wersja DÓŁ, kolor CORTEN. H= 404 mm 0,90kg STIKDD Lampa ogrodowa LED, wersja DÓŁ, kolor SZARY RAL H= 404 mm 0,90kg

118 STIK S UP OŚWIETLENIE OGRODOWE LED Lampy ogrodowe o wysokości 40 cm ze światłem z tyłu Całość wykonana z aluminium Moźliwość wymiany LED WYMIARY 24-35Vdc CRI> K 132lm IP54 2W 404 INSTRUKCJE FOTOMETRYCZNY 150 cm 2 lux 100 cm 5 lux 80 cm 8 lux 60 cm 15 lux 40 cm 30 lux 20 cm 48 lux dostępne kolory: BIAŁY RAL9010 CORTEN SZARY RAL7016 MODELE KOD OPIS WAGA STIKUW Lampa ogrodowa LED, wersja GÓRA, kolor BIAŁY RAL H= 404 mm 0,90kg STIKUC Lampa ogrodowa LED, wersja GÓRA, kolor CORTEN. H= 404 mm 0,90kg STIKUD Lampa ogrodowa LED, wersja GÓRA, kolor SZARY RAL H= 404 mm 0,90kg

119 STIK M OŚWIETLENIE OGRODOWE LED Lampy ogrodowe o wysokości 75 cm światło z przodu Całość wykonana z aluminium Moźliwość wymiany LED WYMIARY 24-35Vdc CRI> K 132lm IP54 2W INSTRUKCJE FOTOMETRYCZNY 20 cm 35 lux 40 cm 35 lux 60 cm 28 lux 80 cm 20 lux 100 cm 13 lux 150 cm 6 lux dostępne kolory: BIAŁY RAL9010 CORTEN SZARY RAL7016 MODELE KOD OPIS WAGA STIKMW Lampa ogrodowa LED, kolor BIAŁY RAL H= 750 mm 1kg STIKMC Lampa ogrodowa LED, kolor CORTEN. H= 750 mm 1kg STIKMD Lampa ogrodowa LED, kolor SZARY RAL H= 750 mm 1kg

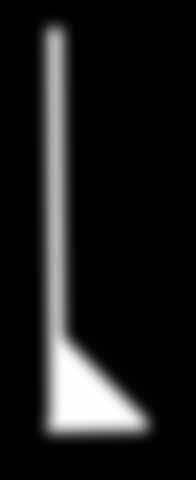

120 FLAT OŚWIETLENIE OGRODOWE LED Oświetlenie stopni, nadproży i pergoli Całość wykonana z aluminium WYMIARY 24-35Vdc CRI> K 132lm IP54 2W 20 cm 92 lux 40 cm 55 lux 60 cm 25 lux 80 cm 12 lux 100 cm 7 lux 150 cm 3 lux INSTRUKCJE 40 9 FOTOMETRYCZNY dostępne kolory: BIAŁY RAL9010 CORTEN SZARY RAL7016 MODELE KOD OPIS WAGA STIKFW Lampa ogrodowa LED, kolor BIAŁY RAL H= 240 mm 0,90kg STIKFC Lampa ogrodowa LED, kolor CORTEN. H= 240 mm 0,90kg STIKFD Lampa ogrodowa LED, kolor SZARY RAL H= 240 mm 0,90kg

121 VERTICAL OŚWIETLENIE OGRODOWE LED Lampy do oświetlenia furtki i ogrodzenia Całość wykonana z aluminium Moźliwość wymiany LED WYMIARY 24-35Vdc CRI> K 132lm IP54 2W 20 cm 243 lux 40 cm 46 lux 60 cm 13 lux 80 cm 5 lux 100 cm 3 lux 150 cm 2 lux INSTRUKCJE 60 FOTOMETRYCZNY dostępne kolory: BIAŁY RAL9010 CORTEN SZARY RAL7016 MODELE KOD OPIS WAGA STIKVW Lampa ogrodowa LED, kolor BIAŁY RAL H= 246 mm 0,90kg STIKVC Lampa ogrodowa LED, kolor CORTEN. H= 246 mm 0,90kg STIKVD Lampa ogrodowa LED, kolor SZARY RAL H= 246 mm 0,90kg

122 TOWER OŚWIETLENIE OGRODOWE LED Lampy z podwójnym paskiem LED, do oświetlenia parkingów i przestrzeni publicznych Całość wykonana z aluminium Moźliwość wymiany LED WYMIARY 24-35Vdc CRI> K 264lm IP54 4W 20 cm 8 lux 40 cm 15 lux 60 cm 18 lux 80 cm 16 lux 100 cm 14 lux 150 cm 8 lux INSTRUKCJE FOTOMETRYCZNY dostępne kolory: BIAŁY RAL9010 CORTEN SZARY RAL7016 MODELE KOD OPIS WAGA STIKTW Lampa ogrodowa LED, kolor BIAŁY RAL H= 986 mm 1,4kg STIKTC Lampa ogrodowa LED, kolor CORTEN H= 986 mm 1,4kg STIKTD Lampa ogrodowa LED, kolor SZARY RAL H= 986 mm 1,4kg

123 STELLA OŚWIETLENIE OGRODOWE LED Lampy do oświetlenia dużych powierzchni Całość wykonana z aluminium, H= 600 mm, 986 mm Moźliwość wymiany LED WIĄZKA ŚWIATŁA KONFIGUROWANA NA ŻĄDANIE STANDARD KĄTOWO 24-35Vdc CRI> K 264lm IP54 8W LINIOWO LUSTRZANIE INSTRUKCJE FOTOMETRYCZNY ST100 ST60 KONFIGURACJA STANDARDOWA 20 cm 40 cm 60 cm 80 cm 100 cm 150 cm 20 cm 40 cm 60 cm 80 cm 100 cm 150 cm ST60 31,4 lux 29,1 lux 18,7 lux 11,6 lux 7,1 lux 2,8 lux ST100 5,5 lux 8,2 lux 9 lux 8,4 lux 6,7 lux 3,7 lux MODELE KOD OPIS WAGA ST60 Lampa ogrodowa LED, kolor SZARY RAL H= 600 mm 3,7kg ST100 Lampa ogrodowa LED, kolor SZARY RAL H= 986 mm 5,1kg 121

124 AKCESORIA FLAT KSTI2 Para puszek do montażu podtynkowego SZT 1 SZT 50 3MJ Izolowane złącze (max rozmiar 1,5 mm 2 ) STELLA 3MJ Izolowane złącze (max rozmiar 1,5 mm 2 ) 999LED Para listw LED kolor biały (standard) 999LEDW Para listw LED ciepłe światło 999LEDB Para listw LED kolor biały (standard) 999LEDBW Para listw LED ciepłe światło SZT 50 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 STI4 Płyta kontrująca szara RAL7016 TOWER KSTI1 Para szyn do montażu w podłożu 3MJ Izolowane złącze (max rozmiar 1,5 mm 2 ) 999LED2 Para listw LED kolor biały (standard) 999LEDW2 Para listw LED ciepłe światło 999LEDB2 Para listw LED kolor biały (standard) 999LEDBW2 Para listw LED ciepłe światło STI3C Płyta kontrująca CORTEN STI3D Płyta kontrująca szara RAL7016 SZT 1 SZT 50 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 STI3W Płyta kontrująca biała RAL9010 STIK M / STIK S KSTI1 Para szyn do montażu w podłożu 3MJ Izolowane złącze (max rozmiar 1,5 mm 2 ) 999LED Para listw LED kolor biały (standard) 999LEDW Para listw LED ciepłe światło 999LEDB Para listw LED kolor biały (standard) 999LEDBW Para listw LED ciepłe światło STI3C Płyta kontrująca CORTEN STI3D Płyta kontrująca szara RAL7016 SZT 1 SZT 50 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 STI3W Płyta kontrująca biała RAL9010 VERTICAL 122 KSTI1 Para szyn do montażu w podłożu 3MJ Izolowane złącze (max rozmiar 1,5 mm 2 ) 999LED Para listw LED kolor biały (standard) 999LEDW Para listw LED ciepłe światło 999LEDB Para listw LED kolor biały (standard) SZT 1 SZT 50 SZT 1 SZT 1 SZT 1 SZT 1 999LEDBW Para listw LED ciepłe światło

125 123

126 124

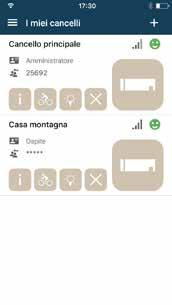

127 KEY ACCESSORIES SMARTPHONE 126 PRZEŁĄCZNIKI KLUCZYKOWE 140 KUBE PRO 126 SEKUR C 140 KUBE 127 LISTWY BEZPIECZEŃSTWA 141 ZASILANIE 128 SEKUR CO/COR 141 SOLE 128 SEKUR CO-W 142 PILOTY 130 CENTRALE STERUJĄCE 144 SUB A 144 PLAY 131 CT ROUND 132 CT TOUCH 132 CT XR CODE 134 CT CT ODBIORNIKI RADIOWE 135 RX2M/RX2L/TX2B 151 RX4Y 135 CT1RD 152 ODBIORNIKI UNIWERSALNE 135 CT AKCESORIA 154 LAMPY SYGNALIZACYJNE 136 FUNKCJE PROGRAMOWANIA 155 ECLIPSE 136 LUMY 137 FOTOKOMÓRKI 138 SEKUR FT 138 SEKUR CH

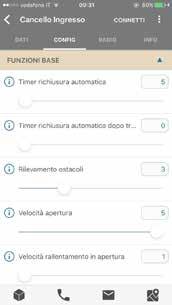

128 KUBE PRO MODUŁ DO BEZPRZEWODOWEGO PROGRAMOWANIA CENTRALI 14A PRZY UŻYCIU SMARTFONA INSTRUKCJE + KOD KUBEPRO OPIS Moduł do bezprzewodowego programowania centrali 14a przy użyciu smartfona Aplikacja przeznaczona dla profesjonalnego montażysty, do konfigurowania drzwi i bram KEY CLOUD: usługa umożliwiająca przeglądanie danych oraz tworzenie kopii zapasowych. Świetny sposób na zarządzanie Twoim zespołem oraz planowanie serwisów Kompatybilność z centralą sterującą 14A z oprogramowaniem w wersji 3.0 Bezprzewodowa technologia Bluetooth 4.2 LE Łatwa oraz szybka konfiguracja Natywna aplikacja dla systemów Android 5.0 oraz ios (lub w wersji wyższej) z wielojęzycznym wsparciem Kompatybilność ze smartfonami Android lub Apple wyposażonymi w Bluetooth 4.0 LE 126

129 KUBE MODUŁ DO STEROWANIA AUTOMATYKĄ ZA POMOCĄ SMARTFONA INSTRUKCJE + KOD KUBE OPIS Moduł do sterowania automatyką za pomocą smartfona Aplikacja przeznaczona dla klienta końcowego, do otwierania bramy za pomocą smartfona Możliwość sterowania oświetleniem ogrodu oraz zarządzanie dostępem innych użytkowników za pomocą głównego telefonu komórkowego Synchronizacja stanu automatyki z Cloud i aplikacją Kube Pro montażysty Kompatybilność z centralą sterującą 14A z oprogramowaniem w wersji 3.0 Bezprzewodowa technologia Bluetooth 4.2 LE Łatwa oraz szybka konfiguracja Natywna aplikacja dla systemów Android 5.0 oraz ios (lub w wersji wyższej) z wielojęzycznym wsparciem Kompatybilność ze smartfonami Android lub Apple wyposażonymi w Bluetooth 4.0 LE 127

130 SOLE ZASILANIE SŁONECZNE DO AUTOMATYKI DO BRAM I SZLABANÓW MODELE KOD OPIS WAGA SZT PALLET PF30W Panel słoneczny 30 W 2,9 kg SOLEAU Obudowa z płytami elektronicznymi i części do mocowania panelu słonecznego (zestaw nie zawiera akumulatorów) 5 kg 16 Zestaw montażowy ze stali nierdzewnej zapewnia łatwy montaż na ścianie stałej lub na słupku; Panel słoneczny 30 W z regulatorem ładowania zapewnia niezawodne działanie; Mocna konstrukcja, odporna na działanie siły wiatru, gradobicie i obciążenie śniegiem; Zawiera niezbędne okablowanie Zestaw Sole jest kompatybilny z następującymi silnikami Key Automation 24 V: Silniki do bram przesuwnych: linia SUN 24 V, linia TURBO 24 V Silniki do bram skrzydłowych (rozwiernych): linia RAY 24 V, linia Star 24 V, linia REVO, linia MEWA 24 V, linia UNDER 24 V Silniki do bram garażowych: Seria HALO Automatyczne szlabany: linia ALT 24 V 128

131 DANE OGÓLNE PANEL SŁONECZNY Model SLP030W - 24V Moc maksymalna (Pmaks) W 30 Napięcie mocy maksymalnej (Vmp) V 34.4 Natężenie prądu Pmaks (Imp) A 0.87 Napięcie obwodu otwartego (Voc) V 43.2 Prąd zwarciowy (Isc) A 0.96 Temperatura robocza C -40 ~ +85 REGULATOR ŁADOWANIA Napięcie wejściowe MAKS PV V 50 Prąd maksymalnej A 20 Napięcie nominalny V 24 Przewody elektryczne Zacisk PCB, 6 mm 2 Temperatura robocza C -20 ~ +50 Temperatura magazynowania C -30 ~ +60 Wilgotność otoczenia % 10 ~ 90, bez kondensacji Wymiary obudowy mm 316 (dł.) 396 (wys.) 188 (szer.) Masa (obudowa bez akumulatorów) kg 3 (dodać 25 kg na przybliżoną masę akumulatorów) Kod IP 56 INSTRUKCJE KOMPATYBILNE AKUMULATORY MODEL GEL Stagna Flooded Utente SKŁAD ZESTAWÓW PF30W REGULATOR ŁADOWANIA (1 SZT) UCHWYT MONTAŻOWY PANELA (1 SZT) PF30W 1 SZT SOLEAU 129

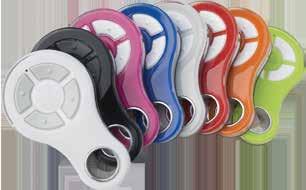

132 SUB WODOODPORNY 4 KANAŁOWY PILOT, 433 MHz INSTRUKCJE SUBF INSTRUKCJE SUB 433 MHz KOD SUB-44WR SUB-44R KOD SUB44WF SUB44F KOD KSUB44WS SUB-44WRT OPIS Pilot czterokanałowy, kolor biały, kod zmienny Pilot czterokanałowy, kolor czarny, kod zmienny OPIS Pilot czterokanałowy, kolor biały, kod zmienny, z odbiornikiem Pilot czterokanałowy, kolor czarny, kod zmienny, z odbiornikiem OPIS Pilot czterokanałowy, kolor biały, kod zmienny, z sekwencyjnymi kodami (10szt) Pilot czterokanałowy, kolor biały, kod zmienny, z transponderem KOD OPIS SUB-44W Pilot czterokanałowy, kolor biały, kod stały SUB-44WN Pilot czterokanałowy kopiujący, kolor biały, kod stały SUB-44ON * Pilot czterokanałowy kopiujący, kolor pomarańczowy SUB-44BN * Pilot czterokanałowy kopiujący, kolor niebieski SUB-44DN * Pilot czterokanałowy kopiujący, kolor szary SUB-44MN * Pilot czterokanałowy kopiujący, kolor różowy SUB-44RN * Pilot czterokanałowy kopiujący, kolor czerwony SUB-44GN * Pilot czterokanałowy kopiujący, kolor zielony SUB-44N * Pilot czterokanałowy kopiujący, kolor czarny * MINIMALNE ZAMÓWIENIE: 50 SZTUK 130 KOD KSUB44OR KSUB44BR KSUB44DR KSUB44MR KSUB44RR KSUB44GR KSUB44WR KSUB44-R OPIS Zestaw 10 pilotów czterokanałowych z kodem zmiennym, kolor pomarańczowy Zestaw 10 pilotów czterokanałowych z kodem zmiennym, kolor niebieski Zestaw 10 pilotów czterokanałowych z kodem zmiennym, kolor szary Zestaw 10 pilotów czterokanałowych z kodem zmiennym, kolor różowy Zestaw 10 pilotów czterokanałowych z kodem zmiennym, kolor czerwony Zestaw 10 pilotów czterokanałowych z kodem zmiennym, kolor zielony Zestaw 10 pilotów czterokanałowych z kodem zmiennym, kolor biały Zestaw 10 pilotów czterokanałowych z kodem zmiennym, kolor czarny

133 Wodoodporny Ergonomiczny, prosty i nowoczesny design Trwały materiał i dbałość o szczegóły dzięki zastosowaniu form wtryskowych Metalowa chromowana ramka AKCESORIA KRING Kółko do klucza SZT 10 Wymienne kolorowe obudowy I Sub 3 piloty SUB (SUB-44WR biały kolor, SUB-44R czarny kolor oraz SUB44MR różowy kolor), wodoodporne, 4 kanały, 433 MHz 3 kółka na klucze (RING) 1 odbiornik uniwersalny, 2 kanały, kod zmienny, 1000 kodów (RXM23Y) ILSUB SZT 1 PLAY 4 KANAŁOWY PILOT, 433 MHz INSTRUKCJE KOD KPLAY4R KPLAY4F KPLAY4N OPIS 4 kanały, zestaw 2 pilotów w ABS, kod zmienny, odwrócone kolory szary antracyt/ jasny szary 4 kanały, zestaw 2 pilotów w ABS, kod zmienny, z wbudowanym odbiornikiem, odwrócone kolory szary antracyt/ jasny szary 4 kanały, zestaw 2 pilotów w ABS, kod stały, kopiujący, odwrócone kolory szary antracyt/ jasny szary Nowy pilot z kodem zmiennym 4 kanałowy Prosty, funkcjonalny i ergonomiczny. Łatwa wymiana baterii Nowy pilot umożliwia pracę z każdym systemem Key Automation, już istniejącym lub zupełnie nowym W zestawie z uchwytem do mocowania na osłonie przeciwsłonecznej w samochodzie 131

134 ROUND 30-KANAŁOWY PILOT, 433 MHz INSTRUKCJE KOD ROU30 OPIS 30 kanały, kod zmienny Wielofunkcyjny nadajnik umożliwiający obsługę do 30 urządzeń (pojedynczo lub w grupach) Funkcje GÓRA/STOP oraz DÓŁ/STOP, wyświetlacz, diody LED ułatwiające programowanie oraz wybór kanałów i grup Konstrukcja ze stopu aluminium oraz poliwęglanu skutecznie chroni od wstrząsów Magnetyczny uchwyt ścienny TOUCH DOTYKOWY PILOT Z CZUJNIKIEM RUCHU, 433 MHz INSTRUKCJE TYLKO DLA HALO KOD TO2MP OPIS 2 kanały, with motion sensor Czujnik ruchu z możliwością ustawienia odległości wykrywania dezaktywacja czujnika Funkcje nadajnika lub czujnika można aktywować za pomocą klawiszy dotykowych: otwieranie drzwi, automatyczne włączanie za pomocą czujnika ruchu, włączanie/wyłączanie światła, aktywacja/ 132

135 TOUCH DOTYKOWY PILOT 1/2-KANAŁOWY, 433 MHz INSTRUKCJE KOD TO1M TO2M OPIS 2 kanał, kod zmienny 2 kanały, kod zmienny Dotykowy nadajnik, kod zmienny 433,92 MHz, 1/2-kanałowy z możliwością ustawienia funkcji Bateria CR2450 TOUCH DOTYKOWY PILOT 1-KANAŁOWY, 433 MHz, MOŻLIWOŚĆ MONTAŻU W PŁASZCZYŹNIE DRZWI INSTRUKCJE KOD TO1U OPIS 1 kanał, kod zmienny Pojemnościowy nadajnik dotykowy Doskonały do montażu w skrzydle drzwiowym i gotowe! Bateria CR2450 Wystarczy wykonać otwór o średnicy 35mm oraz głębokości 13mm 133

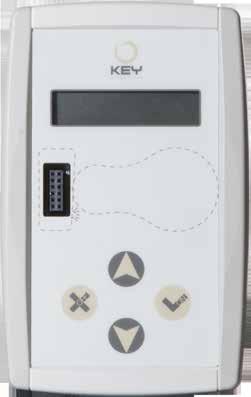

136 XR CODE MANAGER PROGRAMATOR DLA PILOTÓW Z KODEM ZMIENNYM, 433 MHz INSTRUKCJE KOD XRMAN OPIS Programator dla pilotów z kodem zmiennym Główne cechy to: bezprzewodowe programowanie pilotów programowanie radioodbiornika wizualizacja kodów dodawanie pilotów usuwanie pilotów odczyt i kopiowanie pamięci odbiornika radiowego na programator i odwrotnie blokada radia przypisanie daty dla każdego kodu przypisywanie wielokanałowe Oprogramowanie do pobrania na 134

137 RX4Y WPINANY ODBIORNIK RADIOWY, 433 MHz INSTRUKCJE KOD RX4Y OPIS 4-kanałowy wpinany odbiornik radiowy, kod zmienny lub stały, 1000 kodów, zielona dioda, 433MHz Wpinany odbiornik, z kodem zmiennym lub stałym z automatycznym wyborem Pamięć do 1000 kodów 4 kanały ODBORNIKI RADIOWE UNIWERSALNE INSTRUKCJE RXM23Y INSTRUKCJE RXM-44R RXM23Y RXM-44R KOD RXM23Y RXM-44R OPIS Uniwersalny odbiornik 2-kanałowy kod zmienny lub stały, do 1000 kodów Uniwersalny odbiornik 4-kanałowy, kod zmienny, 220 kodów RXM23Y RXM-44R DANE ELEKTRYCZNE częstotliwość MHz 433, ,920 zasilanie Vac ± 15% Vdc pobór prądu w spoczynku ma wyjścia przekaźnika A 1 1 DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm temperatura robocza C

138 ECLIPSE LEDOWA LAMPA SYGNALIZACYJNA I OŚWIETLENIOWA INSTRUKCJE KOD ECLIPSE OPIS Lampa sygnalizacyjna i oświetleniowa LED, z wbudowanym sensorem zmierzchu i anteną ECLIPSE DANE MECHANICZNE maksymalna ilość cykli (sygnalizacja) % 50/100 maksymalna ilość cykli (oświetlenie) % 100 DANE ELEKTRYCZNE zasilanie sygnalizacja/oświetlenie Vdc Vac pobór mocy oświetlenie W 2 pobór mocy sygnalizacja W 3 częstotliwość anteny MHz 433,92 DANE OGÓLNE stopień ochrony IP 44 kolor (sygnalizacja) - pomarańczowy kolor (oświetlenie) - biły wymiary (L - D - H) mm temperatura pracy C Instalacja pionowa na kolumnie Instalacja pozioma Nowy wspornik do mocowania na ścianie Nowej generacji lampa sygnalizacyjna LED wykonana z najlepszej jakości materiału formowana w formie wtryskowej Różne sposoby montażu w pionie i w poziomie Światło odprowadzające: włączają się białe diody i świecą światłem stałym po zapadnięciu zmroku. Światło odprowadzające aktywuje się automatycznie niezależnie od działania automatyki (z centralą sterującą 14A) Integracja anteny z odbiornikiem radiowym Lampa sygnalizacyjna LED miga w kolorze pomarańczowym gdy działanie automatyki jest aktywowane 136

139 LUMY LAMPA SYGNALIZACYJNA INSTRUKCJE KOD LUMY-24 LUMY-230 LUMY-230E OPIS Lampa sygnalizacyjna 24 Vdc, 25 W, z anteną Lampa sygnalizacyjna 230 Vac, 25 W, z anteną i przerywaczem Lampa sygnalizacyjna 230 Vac, 25 W, z anteną AKCESORIA ANTS-433 Antena 433 MHz z podstawką i przewodem RG-58 dł. 5 m SZT 1 SZT 1 SULU Podstawa ścienna do LUMY 137

140 SEKUR FT FOTOKOMÓRKI INSTRUKCJE FT32 FT22 FT42 FT42B KOD FT32 FT22 OPIS Para fotokomórek zewnętrznych Para fotokomórek zewnętrznych, na małe słupki FT42 Para fotokomórek zewnętrznych, na małe słupki, regulowane o 180 FT42B Para fotokomórek zewnętrznych, na małe słupki, regulowane o 180, zasilanie bateryjne FT32 FT22 FT42 FT42B DANE ELEKTRYCZNE zasilanie Vac Vdc zasięg m zużycie rx ma zużycie tx ma ,04 wyjścia przekaźnika A DANE OGÓLNE stopień ochrony IP wymiary (L - D - H) mm temperatura robocza C Nowy układ o zwiększonej wydajności Dwa programowalne zakresy FUNKCJA ŚNIEG: fotokomórka przestaje reagować na częste zasłanianie linii fotokomórek, w celu uniknięcia wykrywania fałszywych przeszkód 138

141 SEKUR CH KOLUMNY DO FOTOKOMÓREK INSTRUKCJE CH-51 CH-101 KOD CH-51 CH-101 OPIS Para kolumn pod fotokomórki H 50 cm, anodyzowane aluminium Para kolumn pod fotokomórki H 100 cm, anodyzowane aluminium AKCESORIA BAT-3 Bateria do FT42B MUR-P Puszka podtynkowa PCV do fotokomórki do FT32 SUMCH Puszka do fotokomórki do montażu na kolumnie FT22 Para fotokomórek zewnętrznych, na małe słupki SEL-M Przełącznik kluczykowy, obudowa metal i plastik SEL-EU Przełącznik kluczykowy z wkładką europejską, obudowa metalowa SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SEL-W Przewodowa klawiatura kodowa, do skojarzenia z DECSEL-W SEL-R Bezprzewodowa klawiatura kodowa, kompatybilna ze wszystkimi radioodbiornikami z kodem zmiennym SZT 1 SZT 1 SEL-T Czytnik zbliżeniowy do kart. Do skojarzenia z DECSEL-T 139

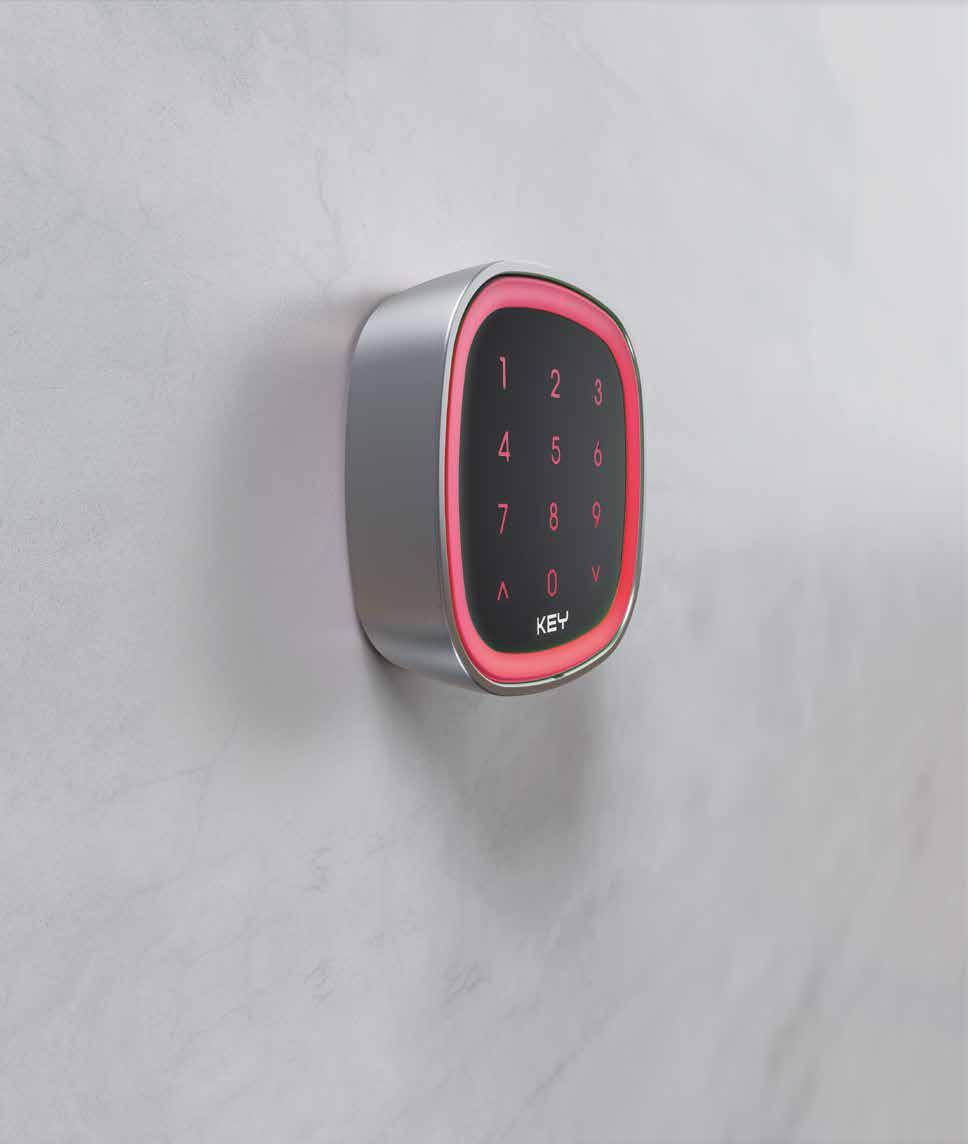

142 SEKUR C PRZEŁĄCZNIKI KLUCZYKOWE I CYFROWE INSTRUKCJE SEL-W/R SEL-M SEL-EU SEL-W SEL-R SEL-T BMET INSTRUKCJE SEL-T KOD SEL-M SEL-EU SEL-W SEL-R SEL-T BMET OPIS Przełącznik kluczykowy, metalowy front, plastikowy tył Przełącznik kluczykowy z wkładką europejską, obudowa metalowa Przewodowa klawiatura kodowa, metalowy front, plastikowy tył, do skojarzenia z DECSEL-W Bezprzewodowa klawiatura kodowa, metalowy front, plastikowy tył, kompatybilna ze wszystkimi odbiornikami z kodem zmiennym Czytnik zbliżeniowy do kart. Do skojarzenia z DECSEL-T Przełącznik odblokowujący w metalowej obudowie DECSEL-W DECSEL-T DANE ELEKTRYCZNE Vac 24-50/60 Hz 24-50/60 Hz zasilanie Vdc pobór ma (cards reader) - 70 (decoder) klawiatura Połączenie zasilania klawiatury kodowej oraz sygnału do komunikacji + zasilanie klawiatury - zasilanie klawiatury S sygnał klawiatury/dekodera + czytnik - połączenia kart A dekodera/czytnika B ilość wyjść 1 (3A 120Vac/24Vdc, 1A 250Vac) 1 (2A 120Vac/24Vdc) maksymalna długość kabla klawiatury m pamięć ( master) ilość czytników kart podłączonych do jednego dekodera 1 2 AKCESORIA 370BATDIG Bateria zasilająca do SEL-R DECSEL-W Dekoder do klawiatury kodowej SEL-W (max. 50 kodów) DECSEL-T Dekoder do czytnika zbliżeniowego SEL-T (max. 500 kodów) RXM23Y Uniwersalny odbiornik radiowy 2-kanałowy, kod stały lub zmienny, 1000 kodów SUB-44WRT 4-kanałowy pilot, kod zmienny, z transponderem TAG Brelok zbliżeniowy CARD Karta zbliżeniowa 140 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 1 SZT 10

143 SEKUR CO/COR LISTWY BEZPIECZEŃSTWA COMSC16/ COMSC20/ COMSC25 COMB12/ COMB18 KOD OPIS COMSC16 Krawędziowa listwa bezpieczeństwa, 1,6 m długości do bram przesuwnych, z mikro-wyłącznikiem COMSC20 Krawędziowa listwa bezpieczeństwa, 2,0 m długości do bram przesuwnych, z mikro-wyłącznikiem COMSC25 Krawędziowa listwa bezpieczeństwa, 2,5 m długości do bram przesuwnych, z mikro-wyłącznikiem COMB12 Krawędziowa listwa bezpieczeństwa, 1,2 m długości do bram garażowych, z mikro-wyłącznikiem COMB18 Krawędziowa listwa bezpieczeństwa, 1,8 m długości do bram garażowych, z mikro-wyłącznikiem Centrala sterująca nie jest wliczona w cenę. Do linii COMB dodaj: ANG, TAP, GIUN AKCESORIA ANG Prawy / lewy łącznik narożnikowy TAP Prawa / lewa zaślepka GIUN Łącznik SZT 1 SZT 1 SZT 1 141

144 SEKUR CO/W SYSTEM RADIOWY DO LISTW KRAWĘDZIOWYCH, 868 MHz INSTRUKCJE COMTX COMRX KOD COMTX COMRX KCOMW OPIS Nadajnik radiowy do listwy krawędziowej, 868MHz Odbiornik radiowy do listwy krawędziowej, 868MHz Zestaw nadajnik radiowy i odbiornik radiowy Radiowy system odbiornik-nadajnik dla maksymalnego bezpieczeństwa i szybkiej instalacji Komunikacja dwukierunkowa 868 MHz Do 8 nadajników dla każdego odbiornika 4 różne zakresy częstotliwości w celu wyeliminowania interferencji Możliwość podłączenia listwy mechanicznej lub rezystencyjnej 8,2 kώ Szczelna obudowa Czas trwałości akumulatora wynosi 2 lata (5 lat w trybie oszczędzania energii) STANDARDOWA INSTALACJA System krawędziowy 2 Nadajnik 3 Odbiornik 1 System krawędziowy 2 Nadajnik 3 Odbiornik

145 143

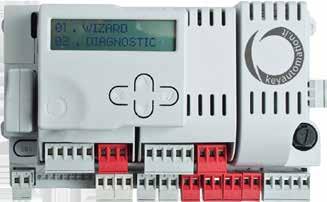

146 14A 24 Vdc CENTRALA STERUJĄCA Logika płyty głównej (MA24) Moduł wyświetlacza (DYL) Centrala sterująca w obudowie do sterowania 2 siłownikami 24Vdc (BOX250) 4 kanałowy wtykany odbiornik radiowy (RX4Y) Moduł bezprzewodowy (KUBEPRO i KUBE) 24 Vdc 10A moduł zasilania (PO24) PROGRAMOWANIE CENTRALI 14A JEST MOŻLIWE TYLKO PRZY POMOCY WYŚWIETLACZA DYL LUB MODUŁU BEZPRZEWODOWEGO Nowej generacji centrala sterująca 14A Jedna dla wszystkich, do sterowania wszystkimi siłownikami KEY 24 Vdc NIGHT LIGHT STSTEM do sterowania oświetleniem LED w godzinach nocnych 14A główne funkcje: możliwość łączenia modułów w zależności od instalacji (1 lub 2 siłowniki) to samo programowanie dla różnych systemów szeroki wyświetlacz wielojęzykowy do programowania pracy silnika i odbiornika radiowego czułość amperometryczna z odwróceniem kierunku ruchu standardowe lub programowalne spowolnienie przy otwieraniu i zamykaniu programowalny czas automatycznego zamykania po furtce 144

147 MODELE KOD 14AB2 * 14AB2F MA24 PO24 BOX250 OPIS Centrala sterująca w obudowie dla 2 siłowników 24 Vdc ( bez DYL i RX4Y) z transformatorem 250 VAmp Centrala sterująca w obudowie dla 2 siłowników 24 Vdc ( bez DYL i RX4Y) z transformatorem 250 VAmp do serii siłowników FAST Płyta główna centrali Moduł zasilania 24 Vdc 10A * dla RAY4024E, INT24, SN-50-24, SN5024B Obudowa z transformatorem 250 VAmp 14AB2 14AB2F DANE ELEKTRYCZNE zasilanie Vac/Hz 230/50 230/50 zasilanie akcesoriów Vdc maksymalna moc silnika W maksymalny czas pracy sec maksymalny czas pauzy sec czułość amperometryczna tak tak DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm temperatura robocza C INSTRUKCJE AKCESORIA FUNKCJE WYŚWIETLACZA DYL: DYL Programator do centrali 14A, przewód 120 cm SZT 1 programowanie systemu programowanie kodów odbiornika radiowego diagnostyka sterowanie silnikiem wielojęzykowy RX4Y 4-kanałowy odbiornik radiowy, 433MHz KUBEPRO Moduł programowania bezprzewodowego SZT 1 SZT 1 SZT 1 KUBE Moduł do sterowania automatyką za pomocą smartfona 145

148 CT Vdc CENTRALA STERUJĄCA INSTRUKCJE KOD CT OPIS Centrala sterująca do sterowania 1 silnikiem 24Vdc, do bram przesuwnych, bram garażowych oraz szlabanów elektromechanicznych, 24Vdc, z elektrycznym sprzęgłem, spowolnieniami na otwieraniu i zamykaniu, wbudowany radioodbiornik CT DANE ELEKTRYCZNE zasilanie Vac/Hz 230/50 zasilanie akcesoriów Vac 24 Vdc 24 maksymalna moc silnika W 150 maksymalny czas pracy sec 240 maksymalny czas pauzy sec czułość amperometryczna tak DANE OGÓLNE stopień ochrony IP - wymiary (L-D-H) mm temperatura robocza C Ta sama logika programowania dla wszystkich centrali CT102, CT202, CT102 24, CT z odwróceniem kierunku podczas programowania Czułość amperometryczna z odwróceniem kierunku ruchu Standardowe lub programowalne spowolnienie przy otwieraniu i zamykaniu Programowalny czas automatycznego zamykania po furtce Oddzielne wejścia OPEN-CLOSE i PP -CZĘŚCIOWE furtka Listwa krawędziowa 8,2K ohm NC - photo1 i photo2 Wejście urządzeń bezpieczeństwa Wyjście świateł odprowadzających Wyjście na lampę sygnalizacyjną Wyświetlacz Test listwy krawędziowej (opcja) Wbudowany odbiornik radiowy 4- kanałowy Możliwość zapamiętania 150 kodów 146

149 CT Vdc CENTRALA STERUJĄCA INSTRUKCJE KOD CT OPIS Centrala sterująca do sterowania 2 silnikami 24Vdc, do bram skrzydłowych, 24Vdc, z elektrycznym sprzęgłem, spowolnieniami na otwieraniu i zamykaniu, wbudowany radioodbiornik, w obudowie CT DANE ELEKTRYCZNE zasilanie Vac/Hz 230/50-60 zasilanie akcesoriów Vac 24 Vdc 24 maksymalna moc silnika W 200 maksymalny czas pracy sec 240 maksymalny czas pauzy sec czułość amperometryczna tak DANE OGÓLNE stopień ochrony IP 54 wymiary (L-D-H) mm temperatura robocza C Ta sama logika programowania dla wszystkich centrali CT102, CT202, CT102 24, CT z odwróceniem kierunku podczas programowania Czułość amperometryczna z odwróceniem kierunku ruchu Standardowe lub programowalne spowolnienie przy otwieraniu i zamykaniu Programowalny czas automatycznego zamykania po furtce Oddzielne wejścia OPEN-CLOSE i PP -CZĘŚCIOWE furtka Listwa krawędziowa 8,2K ohm NC - photo1 i photo2 Wejście urządzeń bezpieczeństwa Wyjście świateł odprowadzających Wyjście na lampę sygnalizacyjną Wyświetlacz Test listwy krawędziowej (opcja) Wbudowany odbiornik radiowy 4- kanałowy Możliwość zapamiętania 150 kodów 147

150 CT Vac CENTRALA STERUJĄCA INSTRUKCJE KOD CT102B OPIS Centrala sterująca do sterowania 1 silnikiem 230 Vac, do bram przesuwnych, bram garażowych, 230 Vac, z elektrycznym sprzęgłem, spowolnieniami na otwieraniu i zamykaniu, przystosowana do wpięcia radioodbiornika CT102B DANE ELEKTRYCZNE zasilanie Vac/Hz 230/50 zasilanie akcesoriów Vdc 24 maksymalna moc silnika W 700 maksymalny czas pracy sec regulowany maksymalny czas pauzy sec czułość amperometryczna tak DANE OGÓLNE stopień ochrony IP - wymiary (L-D-H) mm temperatura robocza C Ta sama logika programowania dla wszystkich centrali CT102, CT202, CT102 24, CT z odwróceniem kierunku podczas programowania Czułość amperometryczna z odwróceniem kierunku ruchu Standardowe lub programowalne spowolnienie przy otwieraniu i zamykaniu Programowalny czas automatycznego zamykania po furtce Oddzielne wejścia OPEN-STOP-CLOSE i PP -CZĘŚCIOWE furtka Listwa krawędziowa 8,2K ohm NC - photo1 i photo2 Wejście urządzeń bezpieczeństwa Wyjście świateł odprowadzających Wyjście na lampę sygnalizacyjną Wyświetlacz Test fotokomórek (opcja) Test listwy krawędziowej (opcja) Nowy wtykany odbiornik radiowy 4 kanałowy RX4Y 148

151 CT Vac CENTRALA STERUJĄCA INSTRUKCJE KOD CT202 OPIS Centrala sterująca do sterowania 2 silnikami 230 Vac, do bram skrzydłowych, 230 Vac, z elektrycznym sprzęgłem, spowolnieniami na otwieraniu i zamykaniu, przystosowana do wpięcia radioodbiornika CT202 DANE ELEKTRYCZNE zasilanie Vac/Hz 230/50 zasilanie akcesoriów Vac 24 Vdc 24 maksymalna moc silnika W maksymalny czas pracy sec regulowany maksymalny czas pauzy sec czułość amperometryczna tak DANE OGÓLNE stopień ochrony IP 54 wymiary (L-D-H) mm temperatura robocza C Ta sama logika programowania dla wszystkich centrali CT102, CT202, CT102 24, CT z odwróceniem kierunku podczas programowania Czułość amperometryczna z odwróceniem kierunku ruchu Standardowe lub programowalne spowolnienie przy otwieraniu i zamykaniu Programowalny czas automatycznego zamykania po furtce Oddzielne wejścia OPEN-STOP-CLOSE i PP -CZĘŚCIOWE furtka Listwa krawędziowa 8,2K ohm NC - photo1 i photo2 Wejście urządzeń bezpieczeństwa Wyjście świateł odprowadzających Wyjście na lampę sygnalizacyjną Wyświetlacz Test fotokomórek (opcja) Test listwy krawędziowej (opcja) Nowy wtykany odbiornik radiowy 4 kanałowy RX4Y 149

152 CT Vac CENTRALA STERUJĄCA INSTRUKCJE KOD CT-2 OPIS Centrala sterująca do sterowania 2 silnikami, do bram skrzydłowych, 230 Vac, z elektrycznym sprzęgłem, przystosowana do wpięcia radioodbiornika CT-2 DANE ELEKTRYCZNE zasilanie Vac/Hz 230/50 zasilanie akcesoriów Vac 24 maksymalna moc silnika W maksymalny czas pracy sec 60 maksymalny czas pauzy sec czułość amperometryczna - DANE OGÓLNE stopień ochrony IP 54 wymiary (L-D-H) mm temperatura robocza C Łatwe programowanie trymerami i przełącznikami dip-switch Prosta elektronika Wskaźniki led poleceń i urządzeń bezpieczeństwa Regulowane sprzęgło elektryczne Wyjście na lampę sygnalizacyjną i światła odprowadzające Elektryczne wyłączniki krańcowe Wejścia OPEN - CLOSE Funkcja częściowego otwarcia Odbiornik radiowy Plug-in (RXI23Y) Wyjście wskaźnika otwarta brama 150

153 RX2M/RX2L/TX2B 2-KANAŁOWY MINIATUROWY ODBIORNIK / NADAJNIK 2 KANAŁOWY W OBUDOWIE INSTRUKCJE RX2M/RX2L INSTRUKCJE TX2B RX2M/RX2L TX2B KOD RX2M RX2L TX2B OPIS 2-kanałowy miniaturowy odbiornik do sterowania bezprzewodowymi oraz przewodowymi silnikami do markiz i rolet 2-kanałowy miniaturowy odbiornik do sterowania bezprzewodowymi oraz przewodowymi systemami oświetlenia Nadajnik 2-kanałowy w obudowie RX2M RX2L TX2B DANE ELEKTRYCZNE częstotliwość MHz 433,92 433,92 433,92 zasilanie RX2M Vac zasilanie RX2L Vac zasilanie TX2B - - CR2032 zasięg m 20 (w pomieszczeniu) (na zewnątrz) * 20 (w pomieszczeniu) (na zewnątrz) * - max zasilanie A 5 (Cos φ=1) obciążenie rezystacyjne 5 (Cos φ=1) obciążenie rezystacyjne - max napięcie W moc transmisji dbm DANE OGÓLNE stopień ochrony IP wymiary (L-D-H) mm temperatura robocza C RX2M/RX2L 2 niezależne kanały Łatwe programowanie Zapamiętanie do kodów 30 pilotów TX2B Nadajnik 2-kanałowy w obudowie Bateria litowa CR2032 Do montażu w obudowach podtynkowych Wtyczka podłączeniowa Zarządzanie dwoma czujnikami dla automatycznego wyłączenia Tryb pracy monostabilny i bistabilny (RX2L) * Zasięg podany jest w przybliżeniu i zależy od interferencji, ilości pobliskich urządzeń pracujących na tej samej częstotliwości, ukształtowania terenu oraz przeszkód pomiędzy nadajnikiem i odbiornikiem 151

154 CT1RD 230 Vac CENTRALA STERUJĄCA INSTRUKCJE KOD CT1RD OPIS Dla jednego silnika do bram przesuwnych, 230 Vac, z elektrycznym sprzęgłem, odbiornikiem radiowym, w obudowie CT1RD DANE ELEKTRYCZNE zasilanie Vac/Hz 230/50 zasilanie akcesoriów Vac 24 maksymalna moc silnika W 600 maksymalny czas pracy sec 180 maksymalny czas pauzy sec 120 czułość amperometryczna - DANE OGÓLNE stopień ochrony IP 54 wymiary (L-D-H) mm temperatura robocza C Łatwe programowanie trymerami i przełącznikami dip-switch Odbiornik radiowy wbudowany Zewnętrzna pamięć radioodbiornika Funkcja OBECNOŚĆ CZŁOWIEKA Funkcja częściowego otwarcia Wyjście na lampę sygnalizacyjną Elektryczne wyłączniki krańcowe Wejścia OPEN i STOP 152

155 CT Vac CENTRALA STERUJĄCA INSTRUKCJE KOD CT-400 OPIS Dla jednego siłownika do bram przesuwnych lub przemysłowych bram sekcyjnych 400 Vac/ 230 Vac, z elektrycznym sprzęgłem, w obudowie CT-400 DANE ELEKTRYCZNE zasilanie Vac/Hz /50 zasilanie akcesoriów Vac 24 maksymalna moc silnika W 1500 maksymalny czas pracy sec maksymalny czas pauzy sec czułość amperometryczna - DANE OGÓLNE stopień ochrony IP 54 wymiary (L-D-H) mm temperatura robocza C Dla silników przemysłowych Przystosowana do długiej intensywnej pracy Kompatybilna z odbiornikami RXM23Y, RXM-44R Czułość amperometryczna Wyposażona w wewnętrzny hamulec i funkcję aktywacji hamulca zewnętrznego Oddzielne wejścia OPEN-STOP-CLOSE i PP -CZĘŚCIOWE furtka Programowalne parametry listwy krawędziowej Funkcja phototest Kompatybilna z silnikami jednofazowymi 230V i trójfazowymi 400V/230V Funkcja zamykania po przejeździe 153

156 AKCESORIA RX4Y 4- kanałowy odbiornik radiowy RXM23Y Uniwersalny 4-kanałowy odbiornik radiowy, kod zmienny lub stały BOXKEY Plastikowa obudowa do centrali sterującej 2 silnikami BOXKEYS Plastikowa obudowa do centrali sterującej 1 silnikiem SZT 1 SZT 1 SZT 1 SZT 1 AKCESORIA 24 Vdc KBP Bateria do centrali KITFIXBATT Zestaw mocowania baterii 24V SZT 1 SZT 1 FUNKCJE PROGRAMOWALNE zasilanie silnika numer silnika/ światło 14A CT CT CT102 CT202 CT-2 RX2M/RX2L CT1RD CT-400 GARDEN BOX 24 Vdc 230 Vac 400 Vac 1 2 ŚWIATŁO 1 2 ŚWIATŁO 1 154

157 FUNKCJE PROGRAMOWALNE CT HALO 14A CT CT1RD CT102 CT202 CT-2 CT400 CT401 zasilanie silnika numer silnika obecność człowieka funkcjonowanie półautomatyczne funkcjonowanie automatyczne tryb wspólnoty wstępne świecenie phototest podczas otwierania miękki start miękki stop światło odprowadzające świecenie- brama otwarta funkcja spowolnienia zwolnienie elektrozaczepu elektryczne wyłączenie wyłącznika krańcowego pauza podczas otwierania funkcja KROK PO KROKU oddzielnie otwieranie i zamykanie wydłużenie czasu pracy wstrzymanie ruchu po wykryciu przeszkody opóźnienie 1 silnika podczas otwierania hamulec licznik cykli wyświetlacz enkoder zamykanie po przejściu funkcja furtki elektrozaczep oszczędzanie energii zachowanie po zaniku prądu podłączenie listwy krawędziowej czułość amperometryczna zasilanie słoneczne 24 Vdc 230 Vac 400 Vac

158 CENTRALE STERUJĄCE DIAGRAMY ELEKTRYCZNE 14A CT KUBE DYL LIMIT SWITCH MOTOR M1 ENCODER M1 LIMIT SWITCH MOTOR M2 M1 ENCODER M2 M BATTERY CHARGER POWER SUPPLY 24 Vac CT CT LIMIT SWITCH COMMON LIMIT SWITCH GND M ENCODER BATTERY CHARGER AERIAL AERIAL FLASHING LIGHT OUTPUT LED TWILIGHT SENSOR INDICATOR ELECTRIC LOCK SAFETY EDGE COMMON STOP NEGATIVE PHOTOTEST PHOTOCELL2 PHOTOCELL 1 COMMON PARTIAL OPEN CLOSE STEP BY STEP POWER SUPPLY 24Vac COMMON FLASHING LIGHT INDICATOR OUTPUT LED OUTPUT 24 Vac NEGATIVE PHOTOTEST STOP STOP PHOTOCELL2 PHOTOCELL 1 OPEN CLOSE PARTIAL STEP BY STEP COMMON M AERIAL POWER SUPPLY 230 VAC COMMON COURTESY LIGHT FLASHING LIGHT OUTPUT 24 Vdc PHOTOTEST SAFETY EDGE PHOTOCELL 2 PHOTOCELL 1 STOP OPEN CLOSE PARTIAL STEP BY STEP COMMON LIMIT SWITCH COMMON LIMIT SWITCH AERIAL POWER SUPPLY 24Vac BATTERY CHARGER OUTPUT 24 Vac M1+ M2+ M1- M2- COMMON FLASHING LIGHT INDICATOR/EL.LOCK OUTPUT LED NEGATIVE PHOTOTEST STOP STOP PHOTOCELL2 PHOTOCELL 1 OPEN CLOSE PARTIAL STEP BY STEP COMMON

159 CT202 CT-2 LIGHT OUTPUT 2 CANAL RADIO AERIAL POWER SUPPLY 230 Vac M1 M 2 COURTESY LIGHT FLASHING LIGHT OUTPUT 24 Vac CT1RD CT CT EL. LOCK OUTPUT 24 Vdc PHOTOTEST SAFETY EDGE PHOTOCELL 2 PHOTOCELL 1 STOP OPEN CLOSE PARTIAL STEP BY STEP COMMON AERIAL COMMON PEDESTRIAN STEP BY STEP OPEN CLOSE PHOTOCELL 1 STOP PHOTOCELL 2 LIMIT SWITCH CLOSING LIMIT SWITCH OPENING COMMON OUTPUT 24 Vac ELETRIC LOCK M 2 M 1 FLASHING LIGHT SELECTION POWER SUPPLY 380/230 Vac POWER SUPPLY 380/230 Vac FLASHING LIGHT/ BRAKE POWER SUPPLY 230 Vac LIGHT FTS FTS 24V 24V COM COM 27 GND AERIAL 26 ANT AERIAL PHOTOCELL STOP COMMON STEP BY STEP OUTPUT 24 Vac OPEN CLOSE M POWER SUPPLY 230 Vac M LIGHT PHOTOTEST OUTPUT 24 Vac COMMON LIMIT SWITCH OPENING LIMIT SWITCH OPENING STOP PHOTO OPEN CLOSE START PEDESTRIAN SAFETY EDGE

160 CT-PAE GARDEN BOX ELETRIC LOCK 1 PHOTOTEST START 2 PHOTOTEST STOP M 3 4 CLOSE OPEN FOTO RAD INT COMMON RAD EXT 5 24 FOTO RALL OUTPUT 24 Vdc 6 7 OUTPUT 24 Vdc COMMON BATTERY INTERLOCK 0 INTERLOCK 1 28 COMMON POWER SUPPLY Vac AERIAL COMMON INPUT 1 INPUT 2 INPUT 3 INPUT 4 COMMON TWILIGHT SENSOR COMMON NEGATIVE POSITIVE DYL OUTPUT LEDS HALO AERIAL BATTERY CHARGER COMMON FLASHING LIGHT OUTPUT LED PHOTOTEST NEGATIVE PH SAFETY EDGE SAFETY EDGE STEP BY STEP STOP COMMON KEBE DYL

161 SPIS ALFABETYCZNY KOD P. KOD P. KOD P. 14AB AB2F BATDIG 140 3MJ CING001A RM6Z STAF029A STAF032A CABL045A AD-PA KRAYD KREVOD KSUND LED LED LEDB LEDB LEDBW LEDBW LEDW LEDW2 122 ACSW002A00 85 AD 81 ADFB 15 ADRB 15 ADUN 37 ADWA 15 ALT324KF 79 ALT424K 79 ALT624K 79 ANG 141 ANTS APFX 81 APM 81 AS-SNO3 80 AST3F 80 AST8 80 ASTL4 80 ASTL4J 80 ASTL5 80 ASTL6 80 ASTL6J 80 ASTL8 80 BAT BC 59 BD 59 BDNS 59 BMET 140 BOC 59 BOX BOXKEY 154 BOXKEYS 154 BOXKEYXS 109 BS BS52 58 BS CAB CARD 102 CF3 35 CF3SB 35 CH CH CI3 35 COMB COMB COMRX 142 COMSC COMSC COMSC COMTX 142 CON2 111 CON3 111 CP-BR 80 CP-BR6 80 CREM CREM CREM-8 41 CREM-P 41 CT CT102B 148 CT1RD 152 CT CT CT CT CTLIGHT2 81 DECSEL-T 102 DECSEL-W 102 DYL 145 EASY 102 ECLIPSE 136 ELS-C 15 EXRB 15 FC-PS 67 FCRAY 15 FT FT FT FT42B 138 GIUN 141 HA10 54 HA10E 54 HA10PP 57 HA10SS 57 HA7 54 HA7PP 57 HA7SS 57 HAL1 55 HAL2 55 HAL3 55 HAL4 55 HAL5 55 HAL6 55 ILSUB 131 KBOXLED 108 KBOXLEDXL 108 KBP 15 KBS52PR 61 KBS5224PR 61 KC 15 KCOMW 142 KCS 41 KFE 31 KITANTSF1 103 KITANTSF2C 103 KITFIXBATT 15 KLIGHT4 81 KLIGHT6 81 KLIGHT8 81 KOMSCA 102 KPAFCO 102 KPLAY4F

162 KOD P. KOD P. KOD P. KPLAY4N 131 KPLAY4R 131 KRAY2224KR 19 KRAY2524EK 19 KRAY2524KK 19 KRAY3024FEK 19 KRAY3024FKK 19 KRAY4024EK 19 KRAY4024KK 19 KRAY4024R 15 KRAY42ER 19 KRAY42KR 19 KREV2024EK 29 KREV2024KK 29 KREV2224KR 29 KRING 131 KSC4224ER 51 KSC4224KR 51 KSC52ER 51 KSC52KR 51 KSC82ER 51 KSC82KR 51 KSN5024B 30 KSN50B 30 KSN52ER 33 KSN52KR 33 KSTAR3224ER 23 KSTAR3224KR 23 KSTI1 122 KSTI2 122 KSUB44BR 130 KSUB44DR 130 KSUB44GR 130 KSUB44MR 130 KSUB44OR 130 KSUB44-R 130 KSUB44RR 130 KSUB44WR 130 KSUB44WS 130 KSUN11024EK 45 KSUN11024KK 45 KSUN122ER 47 KSUN122KR 47 KSUN4024EK 45 KSUN4024KK 45 KSUN4024TW 45 KSUN4224KR 47 KSUN5024FEK 45 KSUN5024FKK 45 KSUN52ER 47 KSUN52KR 47 KSUN7024EK 45 KSUN7024KK 45 KSUN7224KR 47 KSUN82ER 47 KSUN82KR 47 KUBE 127 KUBE PRO 126 KUND2ER 37 KUND2KR 37 KUND3024EK 37 KUND3024FEK 37 KUND3024FKK 37 KUND3024KK 37 KVIPLEDFB 55 KVIPLEDFW 55 LOOP 81 LUMY LUMY-230E 137 LUMY MA MUR-P 139 OP PA PA000L 98 PA PA001L 98 PA005E 103 PA PA PA PA PA011L 102 PA012MW 102 PA014H 102 PA PA PA022L 99 PA PA023L 99 PA PA025CT 102 PA PA PA PA151K 93 PA151LK 99 PA152K 95 PA152LK 101 PA1901K 92 PA1901LK 98 PA1902K 94 PA1902LK 100 PA2101K 92 PA2101LK 98 PA2102K 94 PA2102LK 100 PA2501K 92 PA2501LK 98 PA2502K 94 PA2502LK 100 PA2901K 92 PA2901LK 98 PA2902K 94 PA2902LK 100 PA3301K 92 PA3301LK 98 PA3302K 94 PA3302LK 100 PA3701K 92 PA3701LK 98 PA3702K 94 PA3702LK 100 PA4201K 92 PA4201LK 98 PA4202K 94 PA4202LK 100 PF30W 128 PO PROFT 80 PROFT6 80 PROFT

163 KOD P. KOD P. KOD P. PS400-24FA 66 PS-400FA 66 QUADRO 110 RAB3 54 RAB3X1 54 RAB4 54 RAB6 54 RAL30 54 RAL40 54 RAY RAY RAY3024F 14 RAY40 16 RAY4024E 14 REV1 25 REV2 25 REV REV2024S 24 REV REV2224S 26 REV3 25 ROU RX2L 151 RX2M 151 RX4Y 135 RXM23Y 135 RXM-44R 135 SB3 35 SBCO 59 SBLEXT 31 SBLST 59 SC SC202MHD 72 SC252M 72 SC400M 74 SC SC52 48 SC82 48 SC-EF 73 SEL-EU 140 SEL-M 140 SEL-R 140 SEL-T 140 SEL-W 140 SKIRT2 81 SMNPAE 102 SN SN SOLEAU 128 SPA ST ST ST STANAV 67 STAR STI3C 122 STI3D 122 STI3W 122 STI4 122 STI5 111 STI6 111 STI7 111 STIKDC 115 STIKDD 115 STIKDW 115 STIKFC 118 STIKFD 118 STIKFW 118 STIKMC 117 STIKMD 117 STIKMW 117 STIKTC 120 STIKTD 120 STIKTW 120 STIKUC 116 STIKUD 116 STIKUW 116 STIKVC 119 STIKVD 119 STIKVW 119 STPOAVS 67 SUB-44BN 130 SUB-44DN 130 SUB44F 130 SUB-44GN 130 SUB-44MN 130 SUB-44N 130 SUB-44ON 130 SUB-44R 130 SUB-44RN 130 SUB-44W 130 SUB-44WF 130 SUB-44WN 130 SUB-44WR 130 SUB-44WRT 130 SULU 137 SUMCH 139 SUN SUN SUN SUN SUN5024F 40 SUN52 42 SUN SUN SUN82 42 SW SW12200EF 84 SW12240EFE 86 SW SW6200EF 84 SW6240EFE 86 SW-EF 85 SW-EFE 87 TAG 102 TAP 141 TN103N 114 TO1M 133 TO1U 133 TO2M 133 TO2MP 132 TS 15 TWIN 43 TX2B 151 TZ TZ UND 34 UND10 34 UND24 34 UND3024F 34 VIP1 55 XRMAN

164 GENERAL TERMS OF SALE 1. EFFECTIVENESS OF THESE GENERAL CONDISTIONS OF SALE These general conditions of Sale will replace all previous conditions and are applicable to all orders submitted to Key Automation Srl (hereinafter referred to as Key Automation) for products carrying the Key Automation trademark. All sales of goods by Key Automation to its Customers (hereinafter referred to as Customer) shall be governed by the following General Conditions of Sale, which shall constitute an integral part of any agreement for the sale of goods between Key Automation and Customer, and shall supersede and cancel any inconsistent covenant or provision contained in the order or other document issued by the Customer. Illustrations, descriptions, values tables and other materials contained in Key Automation catalogues and other printed materials are for the sole purpose of identification, and may be modified by Key Automation at any time without prior notice. 2. ORDERS Any orders shall be deemed as issued subject to availability of the goods and any alteration of the price lists. Key Automation reserves the right to accept or reject, in whole or in part, any order submitted by the Customer, on account of their compliance with these General Conditions, and of the availability of the goods order. Key Automation reserves the right to change/modify the technical characteristics of its products at any time and without prior notice or liability. Orders placed by the customer cannot be cancelled by the Customer, either wholly or partially, after ten days of being submitted to Key Automation: if any orders are cancelled after such term, Key Automation shall be entitled to payment of the whole price. 3. PRICES The goods shall be sold by Key Automation to Customer at the prices set out in the Key Automation price list effective at the time of delivery. The Customer shall inconditionally accept any variation of the price list made between the time of order and the time of delivery. Any new Key Automation price list cancels and substitutes the previous ones. All prices in the Key Automation catalogue are ex factory and before tax. 4. DELIVERY TERMS All goods shall be delivered ex factory Key Automation S.r.l., via Meucci San Donà di Piave (Venezia). Except for different written agreement delivery terms are 10 days for National shipment and 30 days for International shipment, a part for products signed on price list with the clock on right part of paper, which have a delivery time of 6 weeks. Delivery terms start from customer acceptation of Key Automation order confirmation. In case of delay of delivery not exceed in customary allowances, the Customer shall not be entitled to claim for termination, in whole or in part, of the agreement, or to refuse to accept delivery of the goods, or to claim compensation for damages. The obbligation to deliver the goods shall be fullfilled upon delivery of the goods to the carrier. Key Automation shall be released from the obligation to deliver the goods in any event of Act of God or force majeure, such as strikes, social and political disorders, unavailability of raw materials, electrical components or other products, and any other events preventing Key Automation from delivering the goods, for which Key Automation 5. SHIPMENTS The goods shall be shipped on such carrier(s) as Key Automation may select, and Key Automation shall charge the relevant amount to the Customer including in the relevant invoice.the customer may agree with Key Automation at the time of order, to use a different carrier (always at the customer costs, or to collect the goods directly ex factory Key Automation S.r.l., San Donà di Piave, Venezia. All risks shall pass to the Customer at the time of delivery. Thefts, losses, damages, shortfalls shall not release the Customer from the obligation to pay the price, if the goods have been duly delivered to the carrier at Key Automation factory. The goods shall not be covered by insurance, unless expressily required by the Customer and at Customer s cost and risk. 6. COLLECTION OF THE GOODS The Customer shall properly collect the goods as soon as they are put at the Customer s disposal, and communicated to him through telephone, fax or . In case of delay, Key Automation shall be entitled to full payment of the price and reimbursement for any cost of storage and custody of the goods, saving any compensation for damages. Key Automation shall not be liable in respect of any damage resulting directly or indirectly from the storage of any goods not collected when available at the Key Automation wharehouses of the carrier, forwarding agent or third parties. 7. WARRANTY Our guarantee takes effect from the date of manufacturing, put on each Key s product and it lasts for 30 months. This warranty period is fix and imperative. It is limited exclusively to the repair or replacement free of charge of the parts recognised by Key Automation as faulty due to lack of essential qualities in the material or to errors in workmanship. Any complaints about apparents defects shall be claimed to Key Automation compulsory no later than 8 days after delivery and occult defects within 8 days from discovery. If these terms are not respected the warranty is not be valid. Complaints never allow the order reducing or cancellation from Customer, and moreover never allow Key Automation refund or compensation. All expenses related to delivery and dispatch of complained material are charged to the customer. 162
