1 OPIS PRZEDMIOTU ZAMÓWIENIA na zadanie pod nazwą: Rozbudowa monitoringu wizyjnego miasta w Kudowie-Zdroju - dostawa, instalacja i uruchomienie. Wspólny słownik zamówień (CPV) Aparatura transmisyjna do radiotelefonii, radiotelegrafii, transmisji radiowej i telewizyjnej Urządzenia do nadzoru wideo Urządzenia bezpośredniego monitorowania System obrazowania i archiwizowania Lokalizacja: Inwestor: Stadium: Projektował: Kudowa-Zdrój Gmina Kudowa-Zdrój, ul. Zdrojowa 24, Kudowa-Zdrój Projekt rozbudowy monitoringu wizyjnego miasta w Kudowie-Zdroju Michał Gorząd Wrocław, luty 2009 r.

2 Zawartość projektu rozbudowy monitoringu: 1 DANE OGÓLNE PODSTAWA OPRACOWANIA Podstawa prawna Podstawa techniczna PRZEDMIOT I ZAKRES OPRACOWANIA ISTOTA MONITORINGU WIZYJNEGO CELE MONITORINGU WIZYJNEGO KORZYŚCI Z WDROśENIA MONITORINGU WIZYJNEGO ZAŁOśENIA PROJEKTOWE ZAŁOśENIA WSTĘPNE Inwentaryzacja istniejącego sytemu ZałoŜenia rozbudowy istniejącego sytemu WYMAGANIA TECHNICZNE MINIMALNE OGÓLNE WYMAGANIA TECHNICZNE I FUNKCJONALNO UśYTKOWE ORGANIZACJA ŁĄCZNOŚCI BEZPRZEWODOWEJ LOKALIZACJA PUNKTÓW KAMEROWYCH KAMERA K1 GŁÓWNA/ZDROJOWA KAMERA K2 NAD POTOKIEM/ ZDROJOWA KAMERA K3 ORLIK KAMERA K4 JANA PAWŁA II/ZDROJOWA KAMERA K5 REJON DWORCA PKS KAMERA K6 PARK ZDROJOWY (GŁÓWNA ALEJA) CENTRUM DOZORU W STRAśY MIEJSKIEJ CZĘŚĆ INFORMACYJNA ZGODNOŚĆ ZAMIERZENIA BUDOWLANEGO Z WYMAGANIAMI WYNIKAJĄCYMI Z ODRĘBNYCH PRZEPISÓW OŚWIADCZENIE ZAMAWIAJĄCEGO STWIERDZAJĄCE JEGO PRAWO DO DYSPONOWANIA NIERUCHOMOŚCIĄ NA CELE BUDOWLANE PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTOWANIEM I WYKONANIEM ZAMIERZENIA BUDOWLANEGO DOKUMENTACJA

3 1 Dane ogólne 1.1 Podstawa opracowania Podstawa prawna Podstawę prawną stanowią: - Ustawa z dnia 16 lipca 2004 r. - Prawo Telekomunikacyjne (Dz.U. z 2004 r. Nr 171, poz z późniejszymi zmianami); - Systemy Alarmowe. Systemy dozorowe CCTV stosowane w zabezpieczeniach. Część 7: Wytyczne stosowania PN EN :2003; - Systemy Alarmowe. Systemy dozorowe CCTV stosowane w zabezpieczeniach. Część 5: Teletransmisja PN EN :2003; - PN IEC :2002 Instalacje elektryczne w obiektach budowlanych; - Dobór i montaŝ wyposaŝenia elektrycznego. Oprzewodowanie; - PN IEC :2002 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze. - Ustawa z dnia 7 lipca 1994 r. - Prawo Budowlane (Dz.U. z 2006 r. Nr 156, poz tekst jedn. z późniejszymi zmianami) dla elementów robót budowlanych; - Rozporządzenie Ministra Budownictwa z dnia 22 grudnia 2006 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz.U. Nr 245 pozycja 1782 z 28 grudnia 2006) Zgodnie z Ustawą z dnia 27 kwietnia 2001 r. - Prawo ochrony środowiska (Dz.U. z 2008 r. Nr 25, poz. 150 tekst jedn. z późniejszymi zmianami) emisja z EIRP<15W nie wymaga pozwolenia na emisję pola ani sporządzania raportu oddziaływania na środowisko. Moc wypromieniowywana EIRP z urządzeń jest <1W, w związku z czym nie ma potrzeby sporządzania raportu oddziaływania na środowisko. 3

4 1.1.2 Podstawa techniczna Podstawę techniczną opracowania stanowią: - wytyczne inwestora - wizje lokalne; - mapy sytuacyjno-wysokościowe; - dane techniczne urządzeń telewizji dozorowej; - obowiązujące normy i przepisy; - dane zebrane przez projektanta w terenie. 1.2 Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt wykonawczy rozbudowy systemu monitoringu wizyjnego na terenie miasta Kudowa Zdrój. System oparto na wysokiej klasy systemie IP. 4

5 2 Istota monitoringu wizyjnego 2.1 Cele monitoringu wizyjnego Monitoring wizyjny polega na obserwacji danego obszaru miasta przy pomocy kamer, gromadzeniu i archiwizowaniu danych oraz odpowiedniej reakcji na zaobserwowane, niepokojące zjawiska, podejmowanej przez upowaŝnione słuŝby. Monitoring wizyjny ma na celu przede wszystkim zapewnienie bezpieczeństwa mieszkańców miasta, ograniczenie dewastacji budynków i urządzeń technicznych, a co za tym idzie zmniejszenie ponoszonych kosztów napraw i remontów, a takŝe ograniczenie kradzieŝy mienia pozostawionego bez ochrony, a w szczególności pojazdów mechanicznych. Znaczącą role odgrywa takŝe efekt psychologiczny tzn. świadomość bycia obserwowanym zniechęca do czynów zabronionych prawem. Jednak efekt psychologiczny szybko zanika, jeŝeli pomimo popełnienia przestępstwa pod okiem kamery nie nastąpi odpowiednia i zdecydowana reakcja StraŜy Miejskiej. Wyznaczenie zadań monitoringu wizyjnego zaleŝy od określenia zadań, na których będą koncentrowali się operatorzy sytemu. Wśród potencjalnych zdarzeń mogących wystąpić na terenie miasta moŝna wyróŝnić między innymi: - szkody w mieniu; - rozboje i pobicia; - kradzieŝe; - handel narkotykami; - włamania; - ruch pieszych i pojazdów ( w tym takŝe kolizje drogowe) - zachowania antyspołeczne. W stosunku do obserwowanych zdarzeń system obserwacji powinien umoŝliwić: kontrolowanie, wykrywanie, rozpoznawanie i identyfikację. 2.2 Korzyści z wdroŝenia monitoringu wizyjnego Do głównych korzyści wynikających z wdroŝenia sytemu monitoringu wizyjnego naleŝy zaliczyć: - przeciwdziałanie dewastacji i uszkodzeń mienia prywatnego i miejskiego; - zapewnienie porządku publicznego; - wzrost poczucia bezpieczeństwa mieszkańców; 5

6 - działania prewencyjne; - przeciwdziałanie aktom wandalizmu; - zmniejszenie przestępczości i gromadzenie materiałów dowodowych przeciwko sprawcom przestępstw i wykroczeń; - kontrolowanie ruchu ulicznego. Monitoring wizyjny pozwala na przywrócenie wybranym obszarom miasta ich podstawowego przeznaczenia ( cele handlowe, turystyczne czy kulturalne). Trzeba jednak pamiętać, ze wprowadzenie monitoringu w wybranych rejonach nie wpływa znacząco na obniŝenie przestępczości w skali całego miasta, gdyŝ następuje zjawisko migracji zjawisk patologicznych w strefy nie podlegające monitoringowi. Z uwagi na powyŝsze naleŝy zaplanować systematyczna rozbudowę monitoringu wizyjnego miasta. 6

7 3 ZałoŜenia projektowe 3.1 ZałoŜenia wstępne Inwentaryzacja istniejącego sytemu W Kudowie Zdrój istnieje monitoring wizyjny składający się z: - Centrum Dozoru zlokalizowany w StraŜy Miejskiej - kamer szybkoobrotowych Bosch 4 szt - kamer szybkoobrotowych URMET 2 szt - transmiterów IndigoVision 6 szt - łączności bezprzewodowej w paśmie 5,475-5,725 GHz zbudowanej na urządzeniach Mikrotik dla 6 kamer i centrum dozoru - stacji PC z jedną kartą graficzną i oprogramowaniem do monitoringu wizyjnego (model jednostki: HP DX7400) - klucza USB z licencją na zapis z 10 kamer dla programu Control Center NVR - monitora LCD 1szt 7

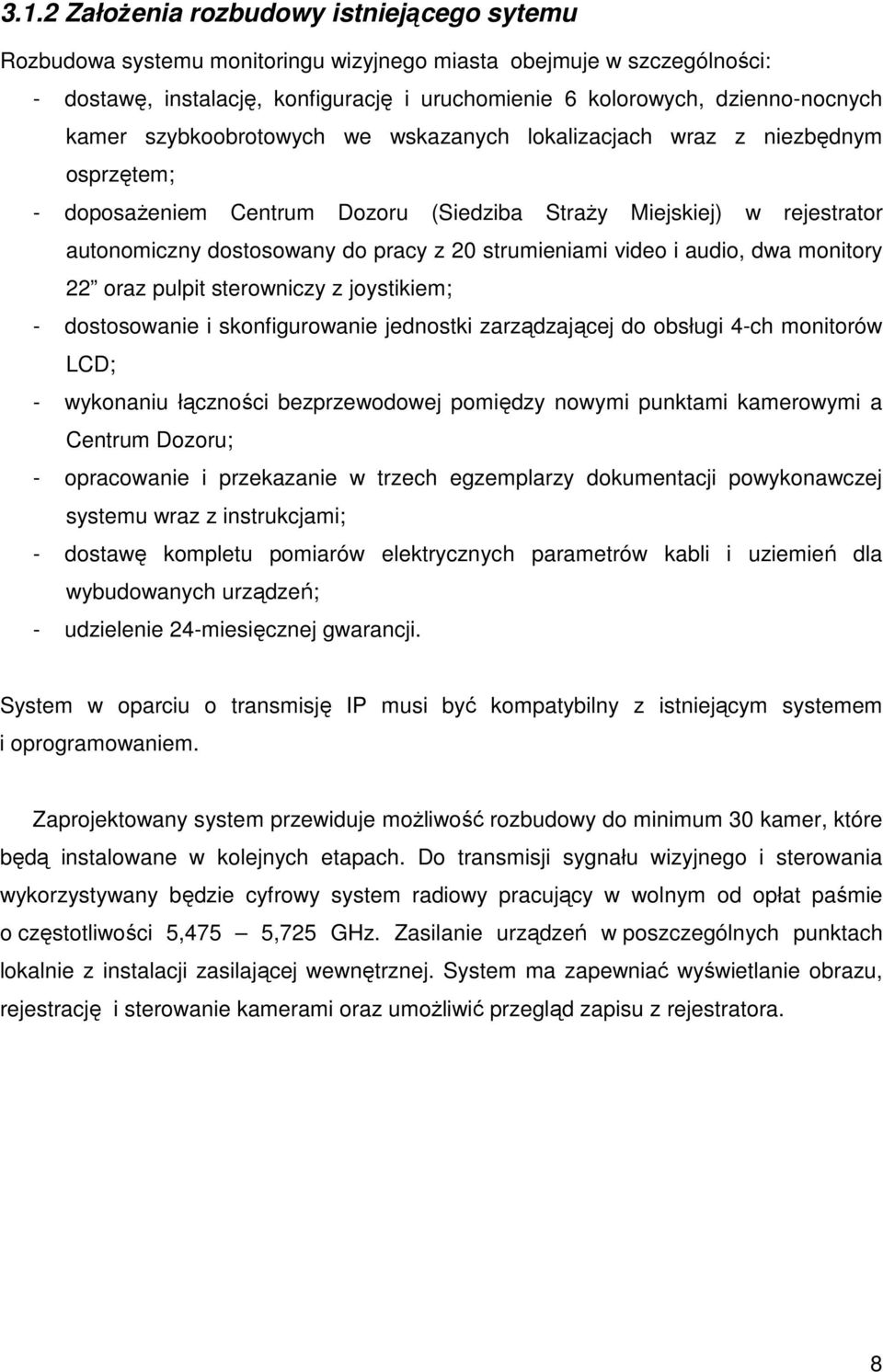

8 3.1.2 ZałoŜenia rozbudowy istniejącego sytemu Rozbudowa systemu monitoringu wizyjnego miasta obejmuje w szczególności: - dostawę, instalację, konfigurację i uruchomienie 6 kolorowych, dzienno-nocnych kamer szybkoobrotowych we wskazanych lokalizacjach wraz z niezbędnym osprzętem; - doposaŝeniem Centrum Dozoru (Siedziba StraŜy Miejskiej) w rejestrator autonomiczny dostosowany do pracy z 20 strumieniami video i audio, dwa monitory 22 oraz pulpit sterowniczy z joystikiem; - dostosowanie i skonfigurowanie jednostki zarządzającej do obsługi 4-ch monitorów LCD; - wykonaniu łączności bezprzewodowej pomiędzy nowymi punktami kamerowymi a Centrum Dozoru; - opracowanie i przekazanie w trzech egzemplarzy dokumentacji powykonawczej systemu wraz z instrukcjami; - dostawę kompletu pomiarów elektrycznych parametrów kabli i uziemień dla wybudowanych urządzeń; - udzielenie 24-miesięcznej gwarancji. System w oparciu o transmisję IP musi być kompatybilny z istniejącym systemem i oprogramowaniem. Zaprojektowany system przewiduje moŝliwość rozbudowy do minimum 30 kamer, które będą instalowane w kolejnych etapach. Do transmisji sygnału wizyjnego i sterowania wykorzystywany będzie cyfrowy system radiowy pracujący w wolnym od opłat paśmie o częstotliwości 5,475 5,725 GHz. Zasilanie urządzeń w poszczególnych punktach lokalnie z instalacji zasilającej wewnętrznej. System ma zapewniać wyświetlanie obrazu, rejestrację i sterowanie kamerami oraz umoŝliwić przegląd zapisu z rejestratora. 8

9 4 Wymagania techniczne 4.1 Minimalne ogólne wymagania techniczne i funkcjonalno uŝytkowe Cechy rozwiązania instalacji: 1. urządzenia w systemie pracują w oparciu o transmisję TCP/IP, 2. system współpracujący z dowolnym rodzajem sieci strukturalnej bez względu na uŝyte medium transmisyjne, 3. dostarczone darmowe oprogramowanie na nośniku wraz z instrukcją obsługi i instalacji umoŝliwia automatyczne i ręczne konfigurowanie parametrów pracy systemu, 4. aplikacja pozwala na tworzenie map lokalizacji wraz z nanoszeniem punktów kamerowych, 5. eksport nagrań do plików video; eksport do pliku graficznego; wydruk plików graficznych na drukarce; archiwizacja na płytach DVD, 6. system zarządzania uprawnieniami uŝytkowników umoŝliwiający zawansowanie dostosowanie uprawnień kaŝdego uŝytkownika systemu, 7. moŝliwość sygnalizacji zdarzeń alarmowych na mapach lokalizacji, 8. moŝliwość sporządzenia procedur postępowania dla operatorów w przypadku zdarzeń alarmowych (dla kaŝdego zdarzenia osobna procedura), 9. detekcja ruchu realizowana sprzętowo w transmiterze kodującym do sieci TCP/IP, 10. detekcja kradzieŝy, 11. indywidualne ustawienia dla kaŝdej z kamer, 12. podgląd z kaŝdej z kamer moŝliwy do obserwacji w dowolnie wyskalowanym oknie programu aŝ do trybu pełnoekranowego, 13. moŝliwość zdalnej konfiguracji urządzeń pracujących w systemie CCTV, 14. prezentacja nazwy kamery oraz czasu na obrazie. Standard zapisu: 1. Zapis danych obrazu i zdarzeń alarmowych w systemie ma się odbywać na rejestratorze sieciowym typu pracującym w sieci TCP/IP, bez analogowych wejść kamerowych. 2. Kompresja obrazu ma się odbywać w formacie H.264 (MPEG4 part. 10) zgodnym z ISO

10 Minimalne parametry techniczne urządzeń: 1. Głowica 5 szybko-obrotowa P/T/Z - Przetwornik EX-VIEW HAD CCD, Rozdzielczość 540 linii (w trybie kolor) / 550 linii (w trybie mono), Czułość 0,025 lux system DSS, Synchronizacja wewnętrzna oraz zewnętrzna LINE-LOCK, Zoom x35 (optyczny 3,4 119mm, Auto-focus; Pamięć 220 prepozycji; Ruch w poziomie 360 o, ruch w pionie 180 o, Liczba tras programowalnych 8, Liczba stref prywatności 4, Funkcja WDR, Stabilizacja obrazu. 2. Rejestrator sieciowy autonomiczny (nie zbudowany na bazie komputera PC). MoŜliwość pracy z 20 strumieniami video i audio, do rejestracji przepustowość 32Mbit/s do zapisu i 20Mbit/s do odtwarzania, 2 interfejsy sieciowe RJ-45, bez analogowych wejść kamer. Wbudowane dyski twarde o łącznej pojemności 4TB. W pełni kompatybilny z oprogramowaniem zarządzającym Stacji Obsługi. 3. Transmiter sygnału - Standard kompresji obrazu H.264 zgodny z ISO (potwierdzony deklaracją zgodności), - Rozdzielczość obrazu do obserwacji minimum: 4SIF (704x576 punktów) 25 kl./sek, 2SIF (704x288) 25 kl./sek., 1SIF (352x288) 25 kl./sek. Przy aktywnej rejestracji: 4SIF (704x576) 25 kl./sek., 2SIF (704x288) 25 kl./sek., 1SIF (352x288) 25 kl./sek., - Rozdzielczość obrazu do rejestracji minimum: 4SIF (704x576) 8,33 kl./sek. 2 strumienie konfigurowalne, 2SIF (704x288) 12,5 kl./sek. 4 strumienie konfigurowalne, 1SIF (352x288) 25 kl./sek. 6 strumieni konfigurowalnych, - Protokoły: TCP, UDP, ICMP, IGMP, SNMP, HTTP, - Wbudowany Firewall, - Do 2x16 jednoczesnych połączeń w trybie unicast (jest to ilość strumieni o identycznych parametrach skierowanych do róŝnych uŝytkowników), nieograniczona liczba połączeń w trybie multicast, - Sprzętowa analiza obrazu (w tym funkcja detekcji ruchu z określeniem wielkości obiektu, czasu trwania i kierunku ruchu), - Gotowość do pracy z dodatkowym oprogramowaniem zaawansowanej analizy obrazu (np. detekcja pozostawionych obiektów, obiektów przekraczających wskazaną strefę), 10

11 - MoŜliwość dekodowania sygnałów video na dekoderze sprzętowym, zdalnie zarządzanym dekoderze komputerowym typu video wall lub w aplikacji obsługi systemu, - Funkcja dynamicznego regulowania wielkości strumienia danych video wysyłanych do sieci w przypadku braku zmian w obrazie, - MoŜliwość pełnej konfiguracji urządzenia poprzez sieć komputerową, - Minimum 4 wejścia alarmowe i minimum 2 wyjścia przekaźnikowe z optoizolacją, - Wbudowany zegar czasu rzeczywistego oraz klient NTP. 4. Sterownik z wbudowanym joystikiem 3D (zoom w joystiku), port RS232 do podłączenia do komputera PC, realizacja funkcji krosownicy IP, wywoływanie presetów kamer obrotowych, wywoływanie funkcji systemu 5. Monitor LCD min 22 cali; rozdzielczość 1680x1050 (WSXGA+); Kontrast DC 8 000:1 (1 000:1) 6. Szafa RACK - Wolnostojąca UPS 1000VA - Moc 1000/600 VA/W, autonomia 4 min. przy 80% obciąŝania 8. UPS 500VA Moc 500/300 VA/W, autonomia 5 min przy 80% obciąŝenia 9. Antena kliencka zintegrowana antena panelowa na pasmo 5GHz, zysk 20dBi, moŝliwość łatwej zmiany polaryzacji, szerokość wiązki 16, impedancja wejściowa 50Ω, konektor wejściowy RJ45 i SMA gniazdo, konstrukcja do pracy w kaŝdych warunkach(ip66) 10. Antena retransmisyjna antena panelowa na pasmo 5GHz, zysk 18,5 lub 23,5dBi, polaryzacja pionowa/pozioma, tłumienie listków bocznych >20dB, stosunek mocy wiązki przód/tył >25dB, złącze N-Ŝeńskie 11. Antena sektorowa antena sektorowa na pasmo 5GHz, zysk 16,5dBi, polaryzacja pionowa, szerokość wiązki w płaszczyźnie H (3dB/6dB) 90 /120, tłumienie listków bocznych 20dB, złącze N-Ŝeńskie 11

12 Parametry łącza radiowego: Łącze kamera Stacja Retransmisyjna łącze radiowe powinno posiadać przepustowość 6Mbit/s Łącze Stacja Retransmisyjna-StraŜ Miejska łącze radiowe powinno posiadać przepustowość 40 Mbit/s Zbudowany system radiowy powinien być kompatybilny elektromagnetycznie z istniejącym systemem monitoringu oraz z innymi systemami radiowymi pracującymi w wykorzystywanym paśmie. Lokalizacja stacji retransmisyjnych: - SR1 Stacja zlokalizowana na kominie ZUK (zasilanie poprzez zasilacz awaryjny UPS 500VA) - SR2 Stacja zlokalizowana na maszcie antenowy na budynku Policji (zasilanie poprzez zasilacz awaryjny UPS 500VA) - SR3 Stacja zlokalizowana na budynku Nad Potokiem przy ul. Zdrojowej - SR4 Istniejąca stacja zlokalizowana na budynku Pensjonatu Marynarz - SR5 Stacja zlokalizowana na budynku OW Orion - SR6 Istniejąca stacja zlokalizowana na budynku Sanatorium Polonia 12

13 5 Organizacja łączności bezprzewodowej 13

14 6 Lokalizacja punktów kamerowych K6 K4 K5 K3 K2 K1 14

15 6.1 Kamera K1 Główna/Zdrojowa Kamera Na maszcie zlokalizowany zostanie punkt kamerowy K1 monitoringu. Będzie to kamera szybkoobrotowa z zoom x35 ze stabilizacją obrazu, z przesyłaniem wizji i sygnałów sterujących poprzez łącze bezprzewodowe. Do zawieszenia kamery naleŝy zastosować uchwyt słupowy. Antena Antena zainstalowana zostanie w taki sposób, aby uzyskać łączność z anteną stacji retransmisyjnej SR3, następnie z anteną na maszcie Policji i dalej z Centrum Dozoru. Skrzynka z urządzeniami Skrzynkę teletechniczną o klasie szczelności min IP65 z urządzeniami do transmisji naleŝy umiejscowić na słupie w pobliŝu kamery. Wewnątrz skrzynki znajdą się: transmiter - nadajnik zamieniający sygnał analogowy z kamery na cyfrowy H.264, zasilacze. Skrzynka powinna być wyposaŝona w styk antysabotaŝowy podpięty do wejścia alarmowego transmitera, który prześle informację o otwarciu skrzynki do centrum dozoru. 15

16 NaleŜy zapewnić odpowiednie warunki klimatyczne dla urządzeń zainstalowanych w skrzynce. Szafkę naleŝy uziemić. Instalacja zasilająca Inwestor zapewnia stałe zasilanie w przyłączu słupa oświetleniowego, do którego naleŝy podłączyć przewodem YDY 3x2,5mm 2 obwód zasilający punktu kamerowego, zabezpieczając go wyłącznikiem nadmiarowo-prądowym typu B6 oraz róŝnicowoprądowym i zakończając gniazdem 230V w skrzynce teletechnicznej. NaleŜy zamontować podlicznik energii elektrycznej. Instalacja sygnałowa Od szafki teletechnicznej do kamery naleŝy doprowadzić przewody: - UTP kat 5 dla telemetrii, - OMY 3x1mm 2 dla zasilania kamery, - RG6 dla sygnału wizji zakończony w szafce wtykiem BNC Przewody telemetrii i wizji podłączone będą za pośrednictwem zabezpieczeń przeciwprzepięciowych. 16

17 Schemat blokowy punktu kamerowego nr 1 17

18 6.2 Kamera K2 Nad Potokiem/ Zdrojowa Kamera Na budynku zlokalizowany zostanie punkt kamerowy K2 monitoringu. Będzie to kamera szybkoobrotowa z zoom x35, z przesyłaniem wizji i sygnałów sterujących poprzez łącze przewodowe ze stacją retransmisyjną SR3 Do zawieszenia kamery naleŝy zastosować uchwyt zwieszany. Skrzynka z urządzeniami Skrzynkę teletechniczną z urządzeniami do transmisji naleŝy umiejscowić w pobliŝu kamery wewnątrz budynku. Wewnątrz skrzynki znajdą się: transmiter - nadajnik zamieniający sygnał analogowy z kamery na cyfrowy H.264, zasilacze. Skrzynka powinna być wyposaŝona w styk antysabotaŝowy oraz urządzenie kontrolujące zasilanie. Informacje o otwarciu skrzynki i zaniku zasilania mają być przesłane do centrum dozoru. NaleŜy zapewnić odpowiednie warunki klimatyczne dla urządzeń zainstalowanych w skrzynce. Szafkę naleŝy uziemić. 18

19 Instalacja zasilająca Urządzenia zasilane będą z wewnętrznej linii zasilającej budynku. Koszty energii rozliczane będą na podstawie umów zawartych przez inwestora z właścicielem budynku. Obwód zasilający zabezpieczony będzie wyłącznikiem nadmiarowym. Obwód wykonany zostanie przewodem YDY 3x2,5 mm i zakończony będzie gniazdem 230V w szafce teletechnicznej. NaleŜy zamontować podlicznik energii elektrycznej. Urządzenia zasilić poprzez zasilacz awaryjny UPS 500VA Instalacja sygnałowa Od szafki teletechnicznej do kamery naleŝy doprowadzić przewody: - UTP kat 5 dla telemetrii, - OMY 3x1mm 2 dla zasilania kamery, - RG6 dla sygnału wizji zakończony w szafce wtykiem BNC Przewody telemetrii i wizji podłączone będą za pośrednictwem zabezpieczeń przeciwprzepięciowych. Instalacja przewodów Wszystkie przewody w obrębie obiektu układać natynkowo w rurkach instalacyjnych PCV w taki sposób aby były mało widoczne. Kabel zasilający z WLZ poprowadzony zostanie w rurze PCV do szafki. Przewody z szafki do kamery wyprowadzone zostaną na zewnątrz budynku i dalej do kamery na budynku. 19

20 Schemat blokowy punktu kamerowego nr 2 20

21 6.3 Kamera K3 ORLIK Kamera Na słupie oświetleniowym zlokalizowany zostanie punkt kamerowy K3 monitoringu. Będzie to kamera szybkoobrotowa z zoom x35, z przesyłaniem wizji i sygnałów sterujących poprzez łącze bezprzewodowe. Do zawieszenia kamery naleŝy zastosować uchwyt słupowy. Antena Antena zainstalowana zostanie w taki sposób, aby uzyskać łączność z anteną na maszcie Policji i dalej z Centrum Dozoru. Skrzynka z urządzeniami Skrzynkę teletechniczną o klasie szczelności min IP65 z urządzeniami do transmisji naleŝy umiejscowić na słupie w pobliŝu kamery. Wewnątrz skrzynki znajdą się: transmiter - nadajnik zamieniający sygnał analogowy z kamery na cyfrowy H.264, zasilacze. Skrzynka powinna być wyposaŝona w styk antysabotaŝowy podpięty do wejścia alarmowego transmitera, który prześle informację o otwarciu skrzynki do centrum dozoru. 21

22 NaleŜy zapewnić odpowiednie warunki klimatyczne dla urządzeń zainstalowanych w skrzynce. Szafkę naleŝy uziemić. Instalacja zasilająca Inwestor zapewnia stałe zasilanie w przyłączu słupa oświetleniowego, do którego naleŝy podłączyć przewodem YDY 3x2,5mm 2 obwód zasilający punktu kamerowego, zabezpieczając go wyłącznikiem nadmiarowo-prądowym typu B6 oraz róŝnicowoprądowym i zakończając gniazdem 230V w skrzynce teletechnicznej. NaleŜy zamontować podlicznik energii elektrycznej. Instalacja sygnałowa Od szafki teletechnicznej do kamery naleŝy doprowadzić przewody: - UTP kat 5 dla telemetrii, - OMY 3x1mm 2 dla zasilania kamery, - RG6 dla sygnału wizji zakończony w szafce wtykiem BNC Przewody telemetrii i wizji podłączone będą za pośrednictwem zabezpieczeń przeciwprzepięciowych. 22

23 Schemat blokowy punktu kamerowego nr 3 23

24 6.4 Kamera K4 Jana Pawła II/Zdrojowa Kamera Na słupie oświetleniowym zlokalizowany zostanie punkt kamerowy K4 monitoringu. Będzie to kamera szybkoobrotowa z zoom x35, z przesyłaniem wizji i sygnałów sterujących poprzez łącze bezprzewodowe. Do zawieszenia kamery naleŝy zastosować uchwyt słupowy. Antena Antena zainstalowana zostanie w taki sposób, aby uzyskać łączność z anteną na budynku ORION. Skrzynka z urządzeniami Skrzynkę teletechniczną o klasie szczelności min IP65 z urządzeniami do transmisji naleŝy umiejscowić na słupie w pobliŝu kamery. Wewnątrz skrzynki znajdą się: transmiter - nadajnik zamieniający sygnał analogowy z kamery na cyfrowy H.264, zasilacze. Skrzynka powinna być wyposaŝona w styk antysabotaŝowy podpięty do wejścia alarmowego transmitera, który prześle informację o otwarciu skrzynki do centrum dozoru. NaleŜy zapewnić odpowiednie warunki klimatyczne dla urządzeń zainstalowanych w skrzynce. Szafkę naleŝy uziemić. 24

25 Instalacja zasilająca Inwestor zapewnia stałe zasilanie w przyłączu słupa oświetleniowego, do którego naleŝy podłączyć przewodem YDY 3x2,5mm 2 obwód zasilający punktu kamerowego, zabezpieczając go wyłącznikiem nadmiarowo-prądowym typu B6 oraz róŝnicowoprądowym i zakończając gniazdem 230V w skrzynce teletechnicznej. NaleŜy zamontować podlicznik energii elektrycznej. Instalacja sygnałowa Od szafki teletechnicznej do kamery naleŝy doprowadzić przewody: - UTP kat 5 dla telemetrii, - OMY 3x1mm 2 dla zasilania kamery, - RG6 dla sygnału wizji zakończony w szafce wtykiem BNC Przewody telemetrii i wizji podłączone będą za pośrednictwem zabezpieczeń przeciwprzepięciowych. 25

26 Schemat blokowy punktu kamerowego nr 4 26

27 6.5 Kamera K5 Rejon dworca PKS Kamera Na budynku zlokalizowany zostanie punkt kamerowy K5 monitoringu. Będzie to kamera szybkoobrotowa z zoom x35 z przesyłaniem wizji i sygnałów sterujących poprzez łącze bezprzewodowe. Do zawieszenia kamery naleŝy zastosować uchwyt naroŝny. Antena Antena zainstalowana zostanie w taki sposób, aby uzyskać łączność z anteną na kominie. Skrzynka z urządzeniami Skrzynkę teletechniczną z urządzeniami do transmisji naleŝy umiejscowić w pobliŝu kamery wewnątrz budynku. Wewnątrz skrzynki znajdą się: transmiter - nadajnik zamieniający sygnał analogowy z kamery na cyfrowy H.264, zasilacze. Skrzynka powinna być wyposaŝona w styk antysabotaŝowy oraz urządzenie kontrolujące zasilanie. Informacje o otwarciu skrzynki i zaniku zasilania mają być przesłane do centrum dozoru. 27

28 NaleŜy zapewnić odpowiednie warunki klimatyczne dla urządzeń zainstalowanych w skrzynce. Szafkę naleŝy uziemić. Instalacja zasilająca Urządzenia zasilane będą z wewnętrznej linii zasilającej budynku. Koszty energii rozliczane będą na podstawie umów zawartych przez inwestora z właścicielem budynku. Obwód zasilający zabezpieczony będzie wyłącznikiem nadmiarowym. Obwód wykonany zostanie przewodem YDY 3x2,5 mm i zakończony będzie gniazdem 230V w szafce teletechnicznej. NaleŜy zamontować podlicznik energii elektrycznej. Urządzenia zasilić poprzez zasilacz awaryjny UPS 500VA. Instalacja sygnałowa Od szafki teletechnicznej do kamery naleŝy doprowadzić przewody: - UTP kat 5 dla telemetrii, - OMY 3x1mm 2 dla zasilania kamery, - RG6 dla sygnału wizji zakończony w szafce wtykiem BNC Przewody telemetrii i wizji podłączone będą za pośrednictwem zabezpieczeń przeciwprzepięciowych. Instalacja przewodów Wszystkie przewody w obrębie obiektu układać natynkowo w rurkach instalacyjnych PCV w taki sposób aby były mało-widoczne. Kabel zasilający z WLZ poprowadzony zostanie w rurze PCV do szafki. Przewody z szafki do kamery wyprowadzone zostaną na zewnątrz budynku i dalej do kamery na ścianie budynku. 28

29 Schemat blokowy punktu kamerowego nr 5 29

30 6.6 Kamera K6 Park Zdrojowy (główna aleja) Kamera Na nowo postawionym słupie zlokalizowany zostanie punkt kamerowy K6 monitoringu. Będzie to kamera szybkoobrotowa z zoom x35 z przesyłaniem wizji i sygnałów sterujących poprzez łącze bezprzewodowe. NaleŜy zastosować słup stylizacją zgodny z istniejącym oświetleniem systemu ROSA (np. SM-2W). Roboty budowlane naleŝy wykonać zgodnie z przepisami Ustawy z dnia 7 lipca 1994 r. - Prawo Budowlane (Dz.U. z 2006 r. Nr 156, poz tekst jedn. z późniejszymi zmianami) pod nadzorem osób posiadających uprawniania budowlane o specjalności konstrukcyjno-budowlanej. Dokładne miejsce umieszczenia skonsultować naleŝy z Inwestorem. Do zamontowania kamery naleŝy zastosować uchwyt słupowy. Antena Antena zainstalowana zostanie w taki sposób, aby uzyskać łączność z anteną na Marynarzu. Skrzynka z urządzeniami 30

31 Skrzynkę teletechniczną o klasie szczelności min IP65 z urządzeniami do transmisji naleŝy umiejscowić na słupie w pobliŝu kamery. Wewnątrz skrzynki znajdą się: transmiter - nadajnik zamieniający sygnał analogowy z kamery na cyfrowy H.264, zasilacze. Skrzynka powinna być wyposaŝona w styk antysabotaŝowy podpięty do wejścia alarmowego transmitera, który prześle informację o otwarciu skrzynki do centrum dozoru. NaleŜy zapewnić odpowiednie warunki klimatyczne dla urządzeń zainstalowanych w skrzynce. Szafkę naleŝy uziemić. Instalacja zasilająca NaleŜy wykonać przyłącze elektryczne ze skrzynki elektrycznej Domu Kultury znajdującej się w pobliŝu planowanej lokalizacji słupa. Przyłącze naleŝy wykonać kablem typu YKY 5x4mm 2 układając go w ziemi na głębokości 0,6m w rurze osłonowej. Od przyłącza przewodem YDY 3x2,5mm 2 naleŝy wykonać obwód zasilający punktu kamerowego, zabezpieczając go wyłącznikiem nadmiarowo-prądowym typu B6 oraz róŝnicowo-prądowym i zakończając gniazdem 230V w skrzynce teletechnicznej. NaleŜy zamontować podlicznik energii elektrycznej. Instalacja sygnałowa Od szafki teletechnicznej do kamery naleŝy doprowadzić przewody: - UTP kat 5 dla telemetrii, - OMY 3x1mm 2 dla zasilania kamery, - RG6 dla sygnału wizji zakończony w szafce wtykiem BNC Przewody telemetrii i wizji podłączone będą za pośrednictwem zabezpieczeń przeciwprzepięciowych. 31

32 Schemat blokowy punktu kamerowego nr 6 32

33 6.7 Centrum Dozoru w StraŜy Miejskiej Stanowisko operatora CCTV Na stanowisku operatora systemu: trzy monitory LCD (dwa nowe) rejestrator, Pulpit sterowniczy Zasilacz UPS Jeden monitor słuŝy do podglądu powiększonego obrazu z jednej kamery, na drugim i trzecim wyświetlany będzie obraz w podziale ze wszystkich kamer systemu. Komputer PC wraz z oprogramowaniem słuŝy do bieŝącej obsługi systemu. Rejestracja będzie odbywała się w autonomicznym rejestratorze. NaleŜy wykorzystać istniejące urządzenia - skonfigurować jednostkę zarządzającą do obsługi 4 monitorów (dostosowanie-doposaŝenie jednostki sterującej aby mogła jednocześnie obsługiwać 4 monitory), doposaŝyć w dodatkowe monitory min 22 oraz pulpit sterujący. Zasilacz awaryjny UPS oraz rejestrator autonomiczny umieścić w szafie RACK wielkością dopasowanej do montowanych urządzeń. 33

34 Rejestracja, archiwizacja Ustawiono rejestrację z nadpisywaniem informacji po zapełnieniu dysku. Rejestracja odbywa się w trybie ciągłym na rejestratorze autonomicznym zlokalizowanym w pomieszczeniu centrum dozoru. Wszystkie kamery powinny podlegać rejestracji z prędkością min. 12 kl/s i rozdzielczości 2 CIF. Archiwizacja moŝe odbywać na wyniesionych nośnikach - dyskach twardych, płytach CD poprzez sieć komputerową. W kaŝdym przypadku nagrany materiał naleŝy oznaczyć i zabezpieczyć przed dostępem osób niepowołanych. 7 Część informacyjna 7.1 Zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Instalacja urządzeń na obiektach budowlanych realizowana będzie na podstawie art. 29 ust. 2 pkt 15 Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (tj. Dz. U. z 2006 r. Nr 156 poz. 1118) bez konieczności ubiegania się o pozwolenie na budowę oraz nie wymaga zgłoszenia właściwemu organowi (art. 30 ust. 1). 7.2 Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane Inwestor posiada prawo do dysponowania nieruchomością (w określonym zakresie wykonywanych prac) na cele budowlane z tytułu własności i zgody innych osób posiadających tytuł prawny do nieruchomości. 7.3 Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego - Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane (tj. Dz. U. z 2006 r. Nr 156 poz. 1118), - Ustawa z dnia 21 maja 2003 r. w sprawie szczegółowych zasad stwierdzania posiadania kwalifikacji przez osoby zajmujące się eksploatacją urządzeń, instalacji i sieci (tj. Dz. U. Z 2003 Nr 89 poz. 828 z późniejszymi zmianami), - Polskie Normy i Normy BranŜowe. 34

35 8 DOKUMENTACJA URUCHOMIENIE I PRZEKAZANIE SYSTEMU Po uruchomieniu urządzeń i skonfigurowaniu systemu naleŝy wykonać następujące próby systemu i jego elementów: - kontrola jakości obrazu prezentowanego na monitorach systemu wykonanej dla poszczególnych kamer przy róŝnych warunkach oświetlenia /dziennych i nocnych/. - sprawdzenie działania poleceń sterujących dla kamer ruchomych oraz realizację zaprogramowanych algorytmów działania. - sprawdzenie trybów wyświetlania obrazów na monitorach. - sprawdzenie trybów wyświetlania obrazów dla wszystkich kamer systemu. - przeprowadzenie przed przekazaniem systemu kontroli oraz testów obejmujące /wg PN EN :2003/ przez osobę z odpowiednimi uprawnieniami DOKUMENTACJA POWYKONAWCZA Po wykonaniu i uruchomieniu systemu naleŝy sporządzić dokumentację powykonawczą. Do odbiorów końcowych naleŝy przedstawić dokumentację powykonawczą w trzech egzemplarzach obejmującą: - opis systemu, uŝytych protokołów transmisji, wykorzystanych interfejsów, ustawień wszystkich parametrów urządzeń systemu, - schematy ogólne i szczegółowe systemu, rysunki szaf, mapki zasięgu anten, azymuty promieniowania, - konfigurację punktów kamerowych, stacji bazowej i centrum dozoru z zestawieniami zamontowanych materiałów i urządzeń, z podaniem producenta, symbolu urządzenia i ilości - instrukcje obsługi, DTR oraz instrukcje stanowiskowe i zasady BHP korzystania z urządzeń, - licencje na zastosowane oprogramowanie, certyfikaty oraz oryginalne nośniki danych jeŝeli dotyczy, 35

36 - komplet pomiarów elektrycznych parametrów kabli i uziemień dla wybudowanych urządzeń, - gwarancje na system potwierdzoną kartą gwarancyjną na wykonane zadanie wg załączonego wzoru. - podpisany przez obie strony protokół z przeszkolenia osób wytypowanych przez Zamawiającego w zakresie obsługi, nadzoru i administracji wykonanej sieci monitoringu. UWAGI KOŃCOWE Wszystkie roboty montaŝowe naleŝy wykonać zgodnie z normami obowiązującymi w budownictwie łączności i przepisami BHP. Teren i obiekty objęte pracami naleŝy przywrócić do stanu pierwotnego. POZOSTAŁE INFORMACJE 1. Zainstalowany system monitoringu i wszystkie prace winny być objęte minimum 24 miesięcznym okresem gwarancji. 2. Okres gwarancji liczony będzie od dnia odbioru całego zainstalowanego i uruchomionego systemu. 3. Ze względu na to, Ŝe system monitoringu wizyjnego ma bardzo duŝe znaczenie w zwiększeniu bezpieczeństwa i utrzymania porządku publicznego zamontowany system powinien charakteryzować się jak najmniejszą awaryjnością. W okresie gwarancji Wykonawca powinien zapewnić usunięcie awarii i nieprawidłowości w działaniu systemu w jak najkrótszym czasie. Wykonawca powinien zapewnić Inwestorowi moŝliwość przekazywania informacji o awariach lub nieprawidłowościach w działaniu systemu telefonicznie, na piśmie, faksem przez 24 godziny 7 dni w tygodniu. Inwestor wymaga, aby maksymalny czas reakcji nie był dłuŝszy niŝ 24 godzin. Za czas reakcji rozumie się czas przystąpienia do naprawy w miejscu wystąpienia awarii liczony od momentu przyjęcia zgłoszenia przez serwis Wykonawcy. 36
