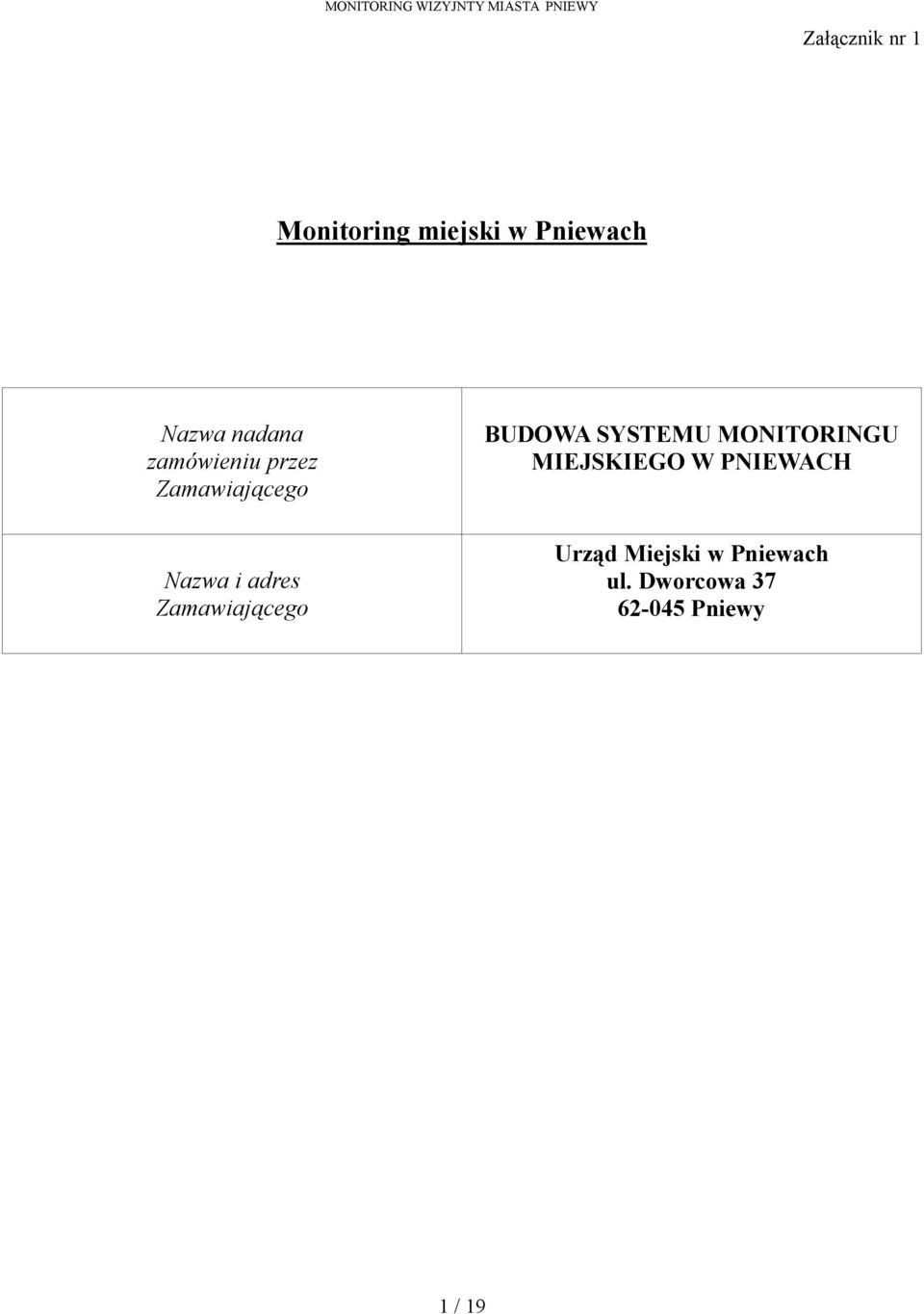

1 Załącznik nr 1 Monitoring miejski w Pniewach Nazwa nadana zamówieniu przez Zamawiającego Nazwa i adres Zamawiającego BUDOWA SYSTEMU MONITORINGU MIEJSKIEGO W PNIEWACH Urząd Miejski w Pniewach ul. Dworcowa Pniewy 1 / 19

2 SPIS TREŚCI 1. PRZEDMIOT OPRACOWANIA 3 2. PODSTAWA OPRACOWANIA 3 3. OPIS TECHNICZNY ( FUNKCJONALNO-UŻYTKOWY ) OGÓLNY OPIS PRZEDMIOTU ZAMÓWIENIA LOKALIZACJA PUNKTÓW SYSTEMU SZCZEGÓŁOWY OPIS PUNKTÓW KAMEROWYCH PLAN ROZMIESZCZENIA PUNKTÓW KAMEROWYCH REJESTRACJA PLIKÓW WIDEO INSTALACJA ZASILAJĄCA INSTALACJA SYGNAŁOWA CECHY ROZWIĄZANIA I URZĄDZEŃ CECHY ROZWIĄZANIA INSTALACJI STANDARD ZAPISU DOKUMENTACJA, URUCHOMIENIE I PRZEKAZANIE CZĘŚĆ INFORMACYJNA PRZEKAZANIE SYSTEMU INFORMACJE KOŃCOWE 19 2 / 19

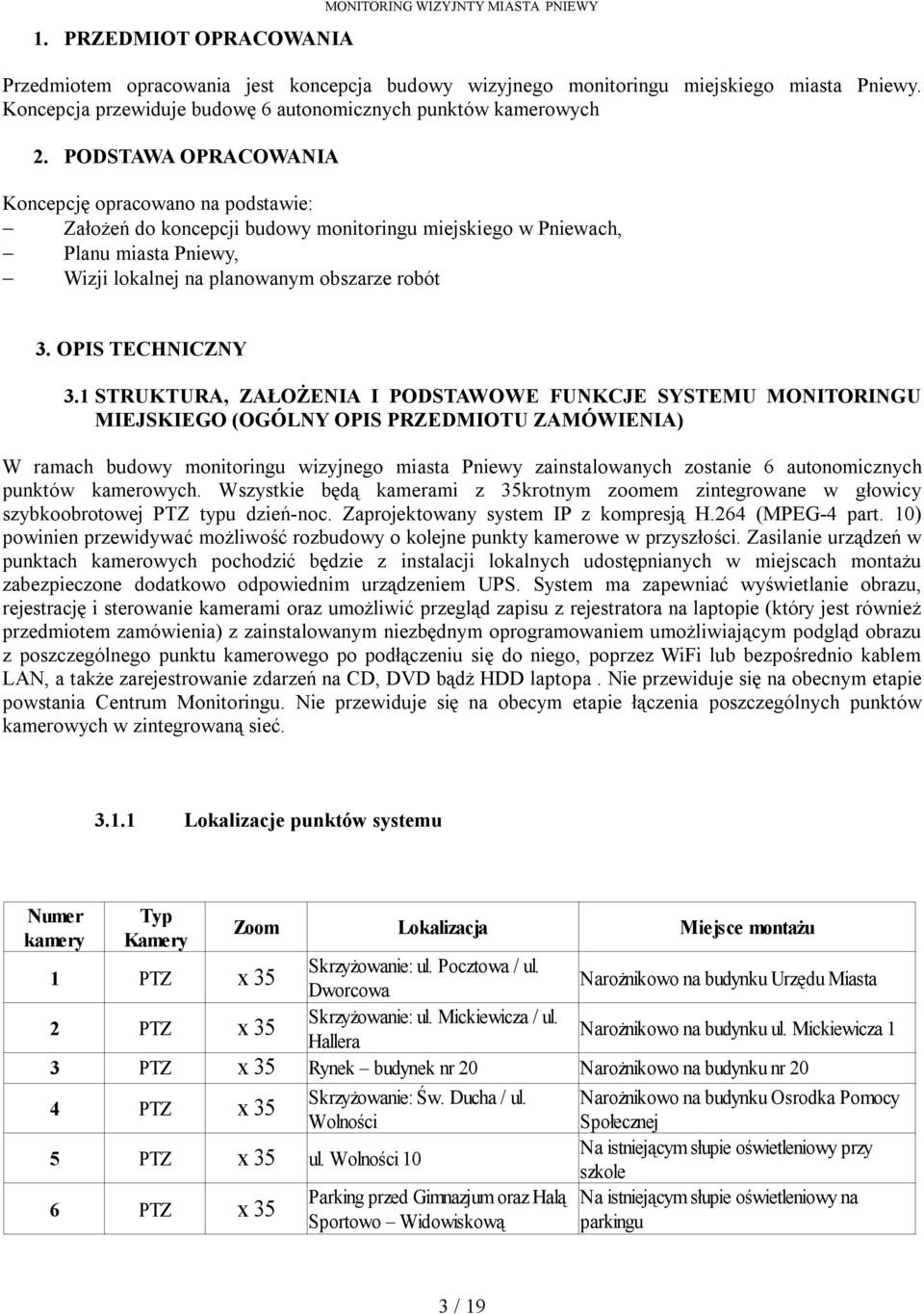

3 1. PRZEDMIOT OPRACOWANIA MONITORING WIZYJNTY MIASTA PNIEWY Przedmiotem opracowania jest koncepcja budowy wizyjnego monitoringu miejskiego miasta Pniewy. Koncepcja przewiduje budowę 6 autonomicznych punktów kamerowych 2. PODSTAWA OPRACOWANIA Koncepcję opracowano na podstawie: Założeń do koncepcji budowy monitoringu miejskiego w Pniewach, Planu miasta Pniewy, Wizji lokalnej na planowanym obszarze robót 3. OPIS TECHNICZNY 3.1 STRUKTURA, ZAŁOŻENIA I PODSTAWOWE FUNKCJE SYSTEMU MONITORINGU MIEJSKIEGO (OGÓLNY OPIS PRZEDMIOTU ZAMÓWIENIA) W ramach budowy monitoringu wizyjnego miasta Pniewy zainstalowanych zostanie 6 autonomicznych punktów kamerowych. Wszystkie będą kamerami z 35krotnym zoomem zintegrowane w głowicy szybkoobrotowej PTZ typu dzień-noc. Zaprojektowany system IP z kompresją H.264 (MPEG-4 part. 10) powinien przewidywać możliwość rozbudowy o kolejne punkty kamerowe w przyszłości. Zasilanie urządzeń w punktach kamerowych pochodzić będzie z instalacji lokalnych udostępnianych w miejscach montażu zabezpieczone dodatkowo odpowiednim urządzeniem UPS. System ma zapewniać wyświetlanie obrazu, rejestrację i sterowanie kamerami oraz umożliwić przegląd zapisu z rejestratora na laptopie (który jest również przedmiotem zamówienia) z zainstalowanym niezbędnym oprogramowaniem umożliwiającym podgląd obrazu z poszczególnego punktu kamerowego po podłączeniu się do niego, poprzez WiFi lub bezpośrednio kablem LAN, a także zarejestrowanie zdarzeń na CD, DVD bądż HDD laptopa. Nie przewiduje się na obecnym etapie powstania Centrum Monitoringu. Nie przewiduje się na obecym etapie łączenia poszczególnych punktów kamerowych w zintegrowaną sieć Lokalizacje punktów systemu Numer kamery Typ Kamery Zoom Lokalizacja Miejsce montażu 1 PTZ x 35 Narożnikowo na budynku Urzędu Miasta 2 PTZ x 35 Narożnikowo na budynku ul. Mickiewicza 1 3 PTZ x 35 Rynek budynek nr 20 Narożnikowo na budynku nr 20 4 PTZ x 35 5 PTZ x 35 ul. Wolności 10 6 PTZ x 35 Skrzyżowanie: ul. Pocztowa / ul. Dworcowa Skrzyżowanie: ul. Mickiewicza / ul. Hallera Skrzyżowanie: Św. Ducha / ul. Wolności Parking przed Gimnazjum oraz Halą Sportowo Widowiskową Narożnikowo na budynku Osrodka Pomocy Społecznej Na istniejącym słupie oświetleniowy przy szkole Na istniejącym słupie oświetleniowy na parkingu 3 / 19

4 3.1.2 Szczegółowy opis poszczególnych punktów kamerowych PNIEWY KAMERA NR 1 Urząd Miasta Pniewy ul. Dworcowa / ul. Pocztowa 1 kamera w głowicy szybkoobrotowej zoom x 35 Lokalizacja : Rejestracja: Zasilanie : Narożnikowo na budynku Urzędu Miasta Pniewy Urządzenie rejestrujące umieszczone w szafie rackowej w budynku Urzędu Z istniejącej instalacji w budynku 4 / 19

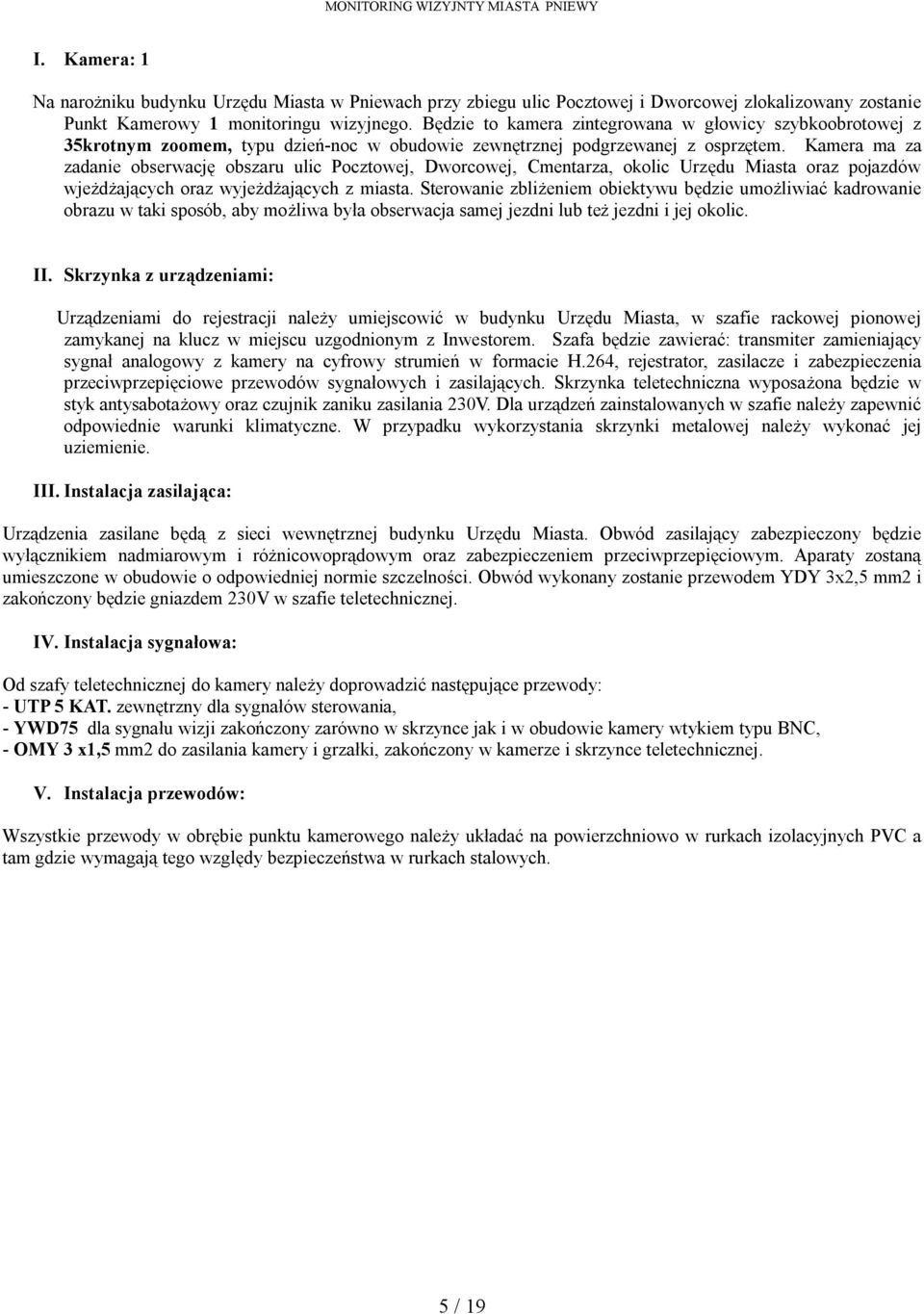

5 I. Kamera: 1 Na narożniku budynku Urzędu Miasta w Pniewach przy zbiegu ulic Pocztowej i Dworcowej zlokalizowany zostanie Punkt Kamerowy 1 monitoringu wizyjnego. Będzie to kamera zintegrowana w głowicy szybkoobrotowej z 35krotnym zoomem, typu dzień-noc w obudowie zewnętrznej podgrzewanej z osprzętem. Kamera ma za zadanie obserwację obszaru ulic Pocztowej, Dworcowej, Cmentarza, okolic Urzędu Miasta oraz pojazdów wjeżdżających oraz wyjeżdżających z miasta. Sterowanie zbliżeniem obiektywu będzie umożliwiać kadrowanie obrazu w taki sposób, aby możliwa była obserwacja samej jezdni lub też jezdni i jej okolic. II. Skrzynka z urządzeniami: Urządzeniami do rejestracji należy umiejscowić w budynku Urzędu Miasta, w szafie rackowej pionowej zamykanej na klucz w miejscu uzgodnionym z Inwestorem. Szafa będzie zawierać: transmiter zamieniający sygnał analogowy z kamery na cyfrowy strumień w formacie H.264, rejestrator, zasilacze i zabezpieczenia przeciwprzepięciowe przewodów sygnałowych i zasilających. Skrzynka teletechniczna wyposażona będzie w styk antysabotażowy oraz czujnik zaniku zasilania 230V. Dla urządzeń zainstalowanych w szafie należy zapewnić odpowiednie warunki klimatyczne. W przypadku wykorzystania skrzynki metalowej należy wykonać jej uziemienie. III. Instalacja zasilająca: Urządzenia zasilane będą z sieci wewnętrznej budynku Urzędu Miasta. Obwód zasilający zabezpieczony będzie wyłącznikiem nadmiarowym i różnicowoprądowym oraz zabezpieczeniem przeciwprzepięciowym. Aparaty zostaną umieszczone w obudowie o odpowiedniej normie szczelności. Obwód wykonany zostanie przewodem YDY 3x2,5 mm2 i zakończony będzie gniazdem 230V w szafie teletechnicznej. IV. Instalacja sygnałowa: Od szafy teletechnicznej do kamery należy doprowadzić następujące przewody: - UTP 5 KAT. zewnętrzny dla sygnałów sterowania, - YWD75 dla sygnału wizji zakończony zarówno w skrzynce jak i w obudowie kamery wtykiem typu BNC, - OMY 3 x1,5 mm2 do zasilania kamery i grzałki, zakończony w kamerze i skrzynce teletechnicznej. V. Instalacja przewodów: Wszystkie przewody w obrębie punktu kamerowego należy układać na powierzchniowo w rurkach izolacyjnych PVC a tam gdzie wymagają tego względy bezpieczeństwa w rurkach stalowych. 5 / 19

6 PNIEWY KAMERA NR 2 Skrzyżowanie ul. Mickiewicza / ul. Hallera / Św. Wawrzyńca 1 kamera w głowicy szybkoobrotowej zoom x 35 Lokalizacja : Narożnikowo na budynku ul. Mickiewicza 1 dodatkowo wysięgnik wys. ok 2 m Rejestracja: Urządzenie rejestrujące umieszczone w szafie rackowej w budynku ul. Mickiewicza 1 Zasilanie : Z istniejącej instalacji w budynku 6 / 19

7 I. Kamera: 2 Na narożniku ul. Mickiewicza 1 / Hallera zlokalizowany zostanie Punkt Kamerowy 2 monitoringu wizyjnego. Będzie to kamera zintegrowana w głowicy szybkoobrotowej z 35krotnym zoomem, typu dzień-noc w obudowie zewnętrznej podgrzewanej z osprzętem Kamera ma za zadanie obserwację obszaru ulic Mickiewicza / Hallera Sterowanie zbliżeniem obiektywu będzie umożliwiać kadrowanie obrazu w taki sposób, aby możliwa była obserwacja samej jezdni lub też jezdni i jej okolic. W celu zabezpieczenia kamery oraz jej właściwego umiejscowienia należy ją zamontować na wysięgniku o wysokości min. 1,5 m II. Skrzynka z urządzeniami: Urządzeniami do rejestracji należy umiejscowić w budynku znajdującym się przy ul. Mickiewicza 1, w szafie rackowej pionowej zamykanej na klucz w miejscu uzgodnionym z Inwestorem. Szafa będzie zawierać: transmiter zamieniający sygnał analogowy z kamery na cyfrowy strumień w formacie H.264, rejestrator, zasilacze i zabezpieczenia przeciwprzepięciowe przewodów sygnałowych i zasilających. Skrzynka teletechniczna wyposażona będzie w styk antysabotażowy oraz czujnik zaniku zasilania 230V. Dla urządzeń zainstalowanych w szafie należy zapewnić odpowiednie warunki klimatyczne. W przypadku wykorzystania skrzynki metalowej należy wykonać jej uziemienie. III. Instalacja zasilająca: Urządzenia zasilane będą z sieci wewnętrznej budynku przy ul. Mickiewicza 1 na podstawie porozumienia Inwestora z jego właścicielem. Koszty energii rozliczane będą na podstawie warunków uzgodnionych przez Inwestora z dostawcą. Obwód zasilający zabezpieczony będzie wyłącznikiem nadmiarowym i różnicowoprądowym oraz zabezpieczeniem przeciwprzepięciowym. Aparaty zostaną umieszczone w obudowie o odpowiedniej normie szczelności. Obwód wykonany zostanie przewodem YDY 3x2,5 mm2 i zakończony będzie gniazdem 230V w szafie teletechnicznej. IV. Instalacja sygnałowa: Od szafy teletechnicznej do kamery należy doprowadzić następujące przewody: - UTP 5 KAT. zewnętrzny dla sygnałów sterowania, - YWD75 dla sygnału wizji zakończony zarówno w skrzynce jak i w obudowie kamery wtykiem typu BNC, - OMY 3 x1,5 mm2 do zasilania kamery i grzałki, zakończony w kamerze i skrzynce teletechnicznej. V. Instalacja przewodów: Wszystkie przewody w obrębie punktu kamerowego należy układać na powierzchniowo w rurkach izolacyjnych PVC a tam gdzie wymagają tego względy bezpieczeństwa w rurkach stalowych. 7 / 19

8 PNIEWY KAMERA NR 3 Rynek budynek nr 16 1 kamera w głowicy szybkoobrotowej zoom x 35 Lokalizacja : Narożnikowo na budynku nr 20 Rynek przy kościele Rejestracja: Urządzenie rejestrujące umieszczone w szafie rackowej w budynku nr 20 Zasilanie : Z istniejącej instalacji w budynku 8 / 19

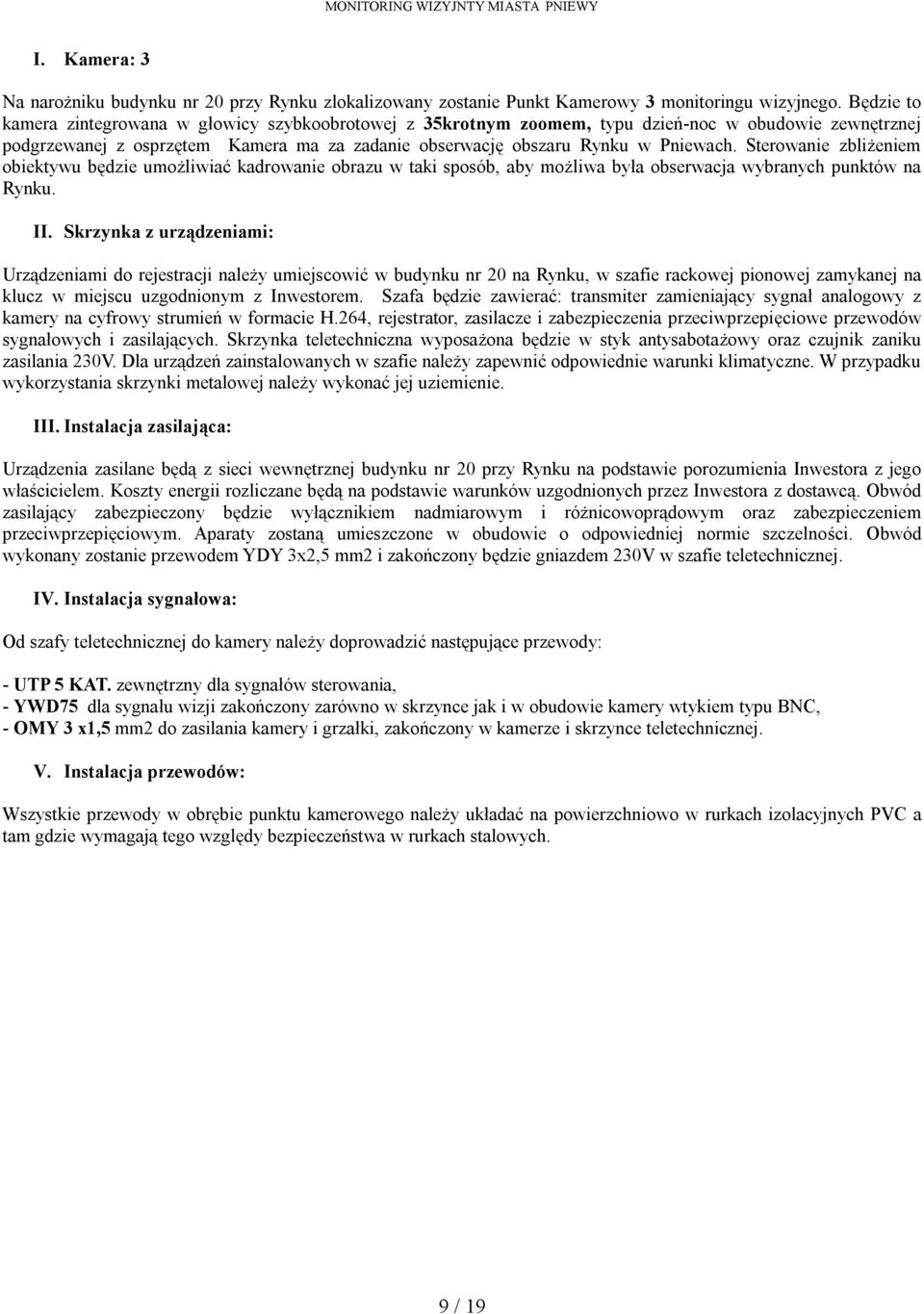

9 I. Kamera: 3 Na narożniku budynku nr 20 przy Rynku zlokalizowany zostanie Punkt Kamerowy 3 monitoringu wizyjnego. Będzie to kamera zintegrowana w głowicy szybkoobrotowej z 35krotnym zoomem, typu dzień-noc w obudowie zewnętrznej podgrzewanej z osprzętem Kamera ma za zadanie obserwację obszaru Rynku w Pniewach. Sterowanie zbliżeniem obiektywu będzie umożliwiać kadrowanie obrazu w taki sposób, aby możliwa była obserwacja wybranych punktów na Rynku. II. Skrzynka z urządzeniami: Urządzeniami do rejestracji należy umiejscowić w budynku nr 20 na Rynku, w szafie rackowej pionowej zamykanej na klucz w miejscu uzgodnionym z Inwestorem. Szafa będzie zawierać: transmiter zamieniający sygnał analogowy z kamery na cyfrowy strumień w formacie H.264, rejestrator, zasilacze i zabezpieczenia przeciwprzepięciowe przewodów sygnałowych i zasilających. Skrzynka teletechniczna wyposażona będzie w styk antysabotażowy oraz czujnik zaniku zasilania 230V. Dla urządzeń zainstalowanych w szafie należy zapewnić odpowiednie warunki klimatyczne. W przypadku wykorzystania skrzynki metalowej należy wykonać jej uziemienie. III. Instalacja zasilająca: Urządzenia zasilane będą z sieci wewnętrznej budynku nr 20 przy Rynku na podstawie porozumienia Inwestora z jego właścicielem. Koszty energii rozliczane będą na podstawie warunków uzgodnionych przez Inwestora z dostawcą. Obwód zasilający zabezpieczony będzie wyłącznikiem nadmiarowym i różnicowoprądowym oraz zabezpieczeniem przeciwprzepięciowym. Aparaty zostaną umieszczone w obudowie o odpowiedniej normie szczelności. Obwód wykonany zostanie przewodem YDY 3x2,5 mm2 i zakończony będzie gniazdem 230V w szafie teletechnicznej. IV. Instalacja sygnałowa: Od szafy teletechnicznej do kamery należy doprowadzić następujące przewody: - UTP 5 KAT. zewnętrzny dla sygnałów sterowania, - YWD75 dla sygnału wizji zakończony zarówno w skrzynce jak i w obudowie kamery wtykiem typu BNC, - OMY 3 x1,5 mm2 do zasilania kamery i grzałki, zakończony w kamerze i skrzynce teletechnicznej. V. Instalacja przewodów: Wszystkie przewody w obrębie punktu kamerowego należy układać na powierzchniowo w rurkach izolacyjnych PVC a tam gdzie wymagają tego względy bezpieczeństwa w rurkach stalowych. 9 / 19

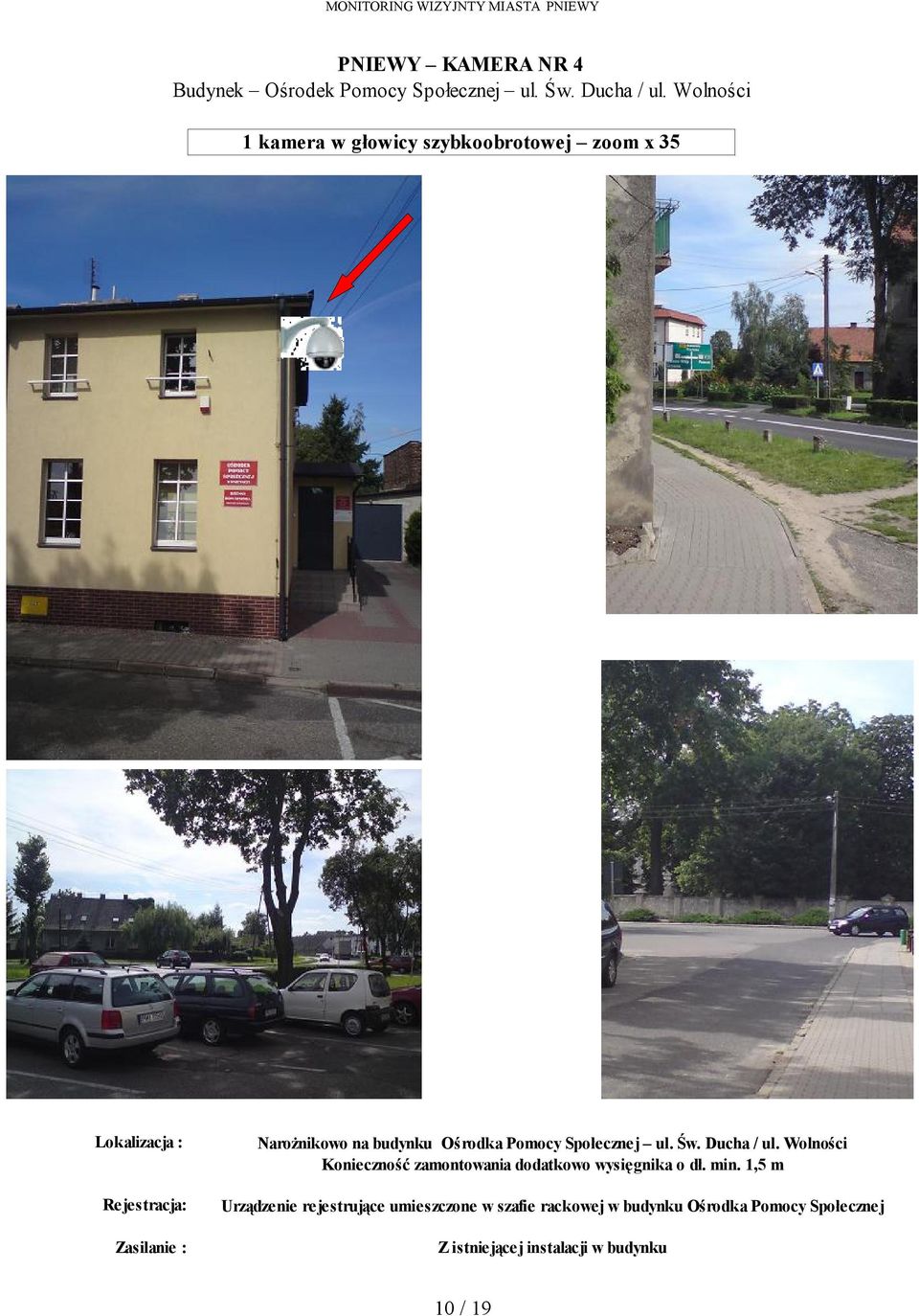

10 PNIEWY KAMERA NR 4 Budynek Ośrodek Pomocy Społecznej ul. Św. Ducha / ul. Wolności 1 kamera w głowicy szybkoobrotowej zoom x 35 Lokalizacja : Rejestracja: Zasilanie : Narożnikowo na budynku Ośrodka Pomocy Społecznej ul. Św. Ducha / ul. Wolności Konieczność zamontowania dodatkowo wysięgnika o dł. min. 1,5 m Urządzenie rejestrujące umieszczone w szafie rackowej w budynku Ośrodka Pomocy Społecznej Z istniejącej instalacji w budynku 10 / 19

11 I. Kamera: 4 Na narożniku budynku Ośrodka Pomocy Społecznej u zbiegu ulic Wolności oraz Św. Ducha zlokalizowany zostanie Punkt Kamerowy 4 monitoringu wizyjnego. Będzie to kamera zintegrowana w głowicy szybkoobrotowej z 35krotnym zoomem, typu dzień-noc w obudowie zewnętrznej podgrzewanej z osprzętem Kamera ma za zadanie obserwację obszaru ulic Wolności przechodzącej w ulicę Lwówecką oraz Św. Ducha, obszaru Kościoła naprzeciwko Ośrodka Pomocy Społecznej. Sterowanie zbliżeniem obiektywu będzie umożliwiać kadrowanie obrazu w taki sposób, aby możliwa była obserwacja samej jezdni lub też jezdni i jej okolic. II. Skrzynka z urządzeniami: Urządzeniami do rejestracji należy umiejscowić w budynku Ośrodka pomocy Społecznej, w szafie rackowej pionowej zamykanej na klucz w miejscu uzgodnionym z Inwestorem. Szafa będzie zawierać: transmiter zamieniający sygnał analogowy z kamery na cyfrowy strumień w formacie H.264, rejestrator, zasilacze i zabezpieczenia przeciwprzepięciowe przewodów sygnałowych i zasilających. Skrzynka teletechniczna wyposażona będzie w styk antysabotażowy oraz czujnik zaniku zasilania 230V. Dla urządzeń zainstalowanych w szafie należy zapewnić odpowiednie warunki klimatyczne. W przypadku wykorzystania skrzynki metalowej należy wykonać jej uziemienie. III. Instalacja zasilająca: Urządzenia zasilane będą z sieci wewnętrznej budynku Ośrodka Pomocy Społecznej na podstawie porozumienia Inwestora z jego właścicielem. Koszty energii rozliczane będą na podstawie warunków uzgodnionych przez Inwestora z dostawcą. Obwód zasilający zabezpieczony będzie wyłącznikiem nadmiarowym i różnicowoprądowym oraz zabezpieczeniem przeciwprzepięciowym. Aparaty zostaną umieszczone w obudowie o odpowiedniej normie szczelności. Obwód wykonany zostanie przewodem YDY 3x2,5 mm2 i zakończony będzie gniazdem 230V w szafie teletechnicznej. IV. Instalacja sygnałowa: Od szafy teletechnicznej do kamery należy doprowadzić następujące przewody: - UTP 5 KAT. zewnętrzny dla sygnałów sterowania, - YWD75 dla sygnału wizji zakończony zarówno w skrzynce jak i w obudowie kamery wtykiem typu BNC, - OMY 3 x1,5 mm2 do zasilania kamery i grzałki, zakończony w kamerze i skrzynce teletechnicznej. V. Instalacja przewodów: Wszystkie przewody w obrębie punktu kamerowego należy układać napowierzchniowo w rurkach izolacyjnych PVC a tam gdzie wymagają tego względy bezpieczeństwa w rurkach stalowych. 11 / 19

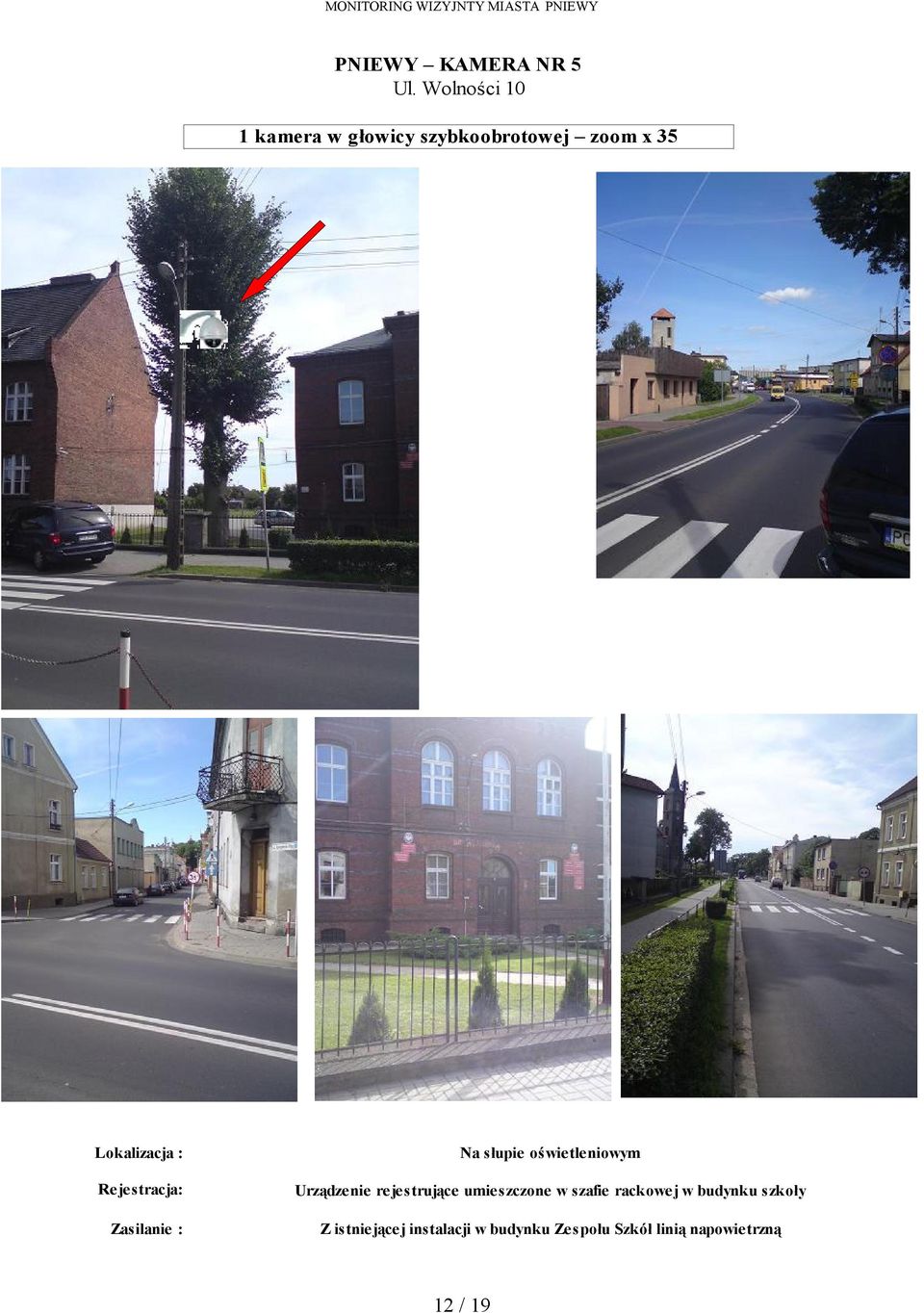

12 PNIEWY KAMERA NR 5 Ul. Wolności 10 1 kamera w głowicy szybkoobrotowej zoom x 35 Lokalizacja : Rejestracja: Zasilanie : Na słupie oświetleniowym Urządzenie rejestrujące umieszczone w szafie rackowej w budynku szkoły Z istniejącej instalacji w budynku Zespołu Szkół linią napowietrzną 12 / 19

13 I. Kamera: 5 Na istniejącym, betonowym słupie oświetleniowym przy zbiegu ulic Wolności 10 oraz Powstańców Wielkopolskich w Pniewach zlokalizowany zostanie Punkt Kamerowy 5 monitoringu wizyjnego. Będzie to kamera zintegrowana w głowicy szybkoobrotowej z 35krotnym zoomem, typu dzień-noc w obudowie zewnętrznej podgrzewanej z osprzętem Kamera ma za zadanie obserwację obszaru ulic Wolności oraz Powstańców Wlkp., a także otoczenia szkoły. Sterowanie zbliżeniem obiektywu będzie umożliwiać kadrowanie obrazu w taki sposób, aby możliwa była obserwacja samej jezdni lub też jezdni i jej okolic. II. Skrzynka z urządzeniami: Urządzeniami do rejestracji należy umiejscowić w budynku szkoły, w szafie rackowej pionowej zamykanej na klucz w miejscu uzgodnionym z Inwestorem. Szafa będzie zawierać: transmiter zamieniający sygnał analogowy z kamery na cyfrowy strumień w formacie H.264, rejestrator, zasilacze i zabezpieczenia przeciwprzepięciowe przewodów sygnałowych i zasilających. Skrzynka teletechniczna wyposażona będzie w styk antysabotażowy oraz czujnik zaniku zasilania 230V. Dla urządzeń zainstalowanych w szafie należy zapewnić odpowiednie warunki klimatyczne. W przypadku wykorzystania skrzynki metalowej należy wykonać jej uziemienie. III. Instalacja zasilająca: Urządzenia zasilane będą z sieci wewnętrznej budynku szkoły. Koszty energii rozliczane będą na podstawie warunków uzgodnionych przez inwestora z dostawcą. Obwód zasilający zabezpieczony będzie wyłącznikiem nadmiarowym i różnicowoprądowym oraz zabezpieczeniem przeciwprzepięciowym. Aparaty zostaną umieszczone w obudowie o odpowiedniej normie szczelności. Obwód wykonany zostanie przewodem YDY 3x2,5 mm2 i zakończony będzie gniazdem 230V w szafie teletechnicznej. IV. Instalacja sygnałowa: Od szafy teletechnicznej do kamery należy drogą napowietrzną z linką nośną doprowadzić następujące przewody: - UTP 5 KAT. zewnętrzny dla sygnałów sterowania, - YWD75 zewnętrzny dla sygnału wizji zakończony zarówno w skrzynce jak i w obudowie kamery wtykiem typu BNC, - YKY 3 x1,5 mm2 do zasilania kamery i grzałki, zakończony w kamerze i skrzynce teletechnicznej. V. Instalacja przewodów: Wszystkie przewody w obrębie punktu kamerowego należy układać na powierzchniowo w rurkach izolacyjnych PVC a tam gdzie wymagają tego względy bezpieczeństwa w rurkach stalowych i napowietrznie w na lince nośnej. 13 / 19

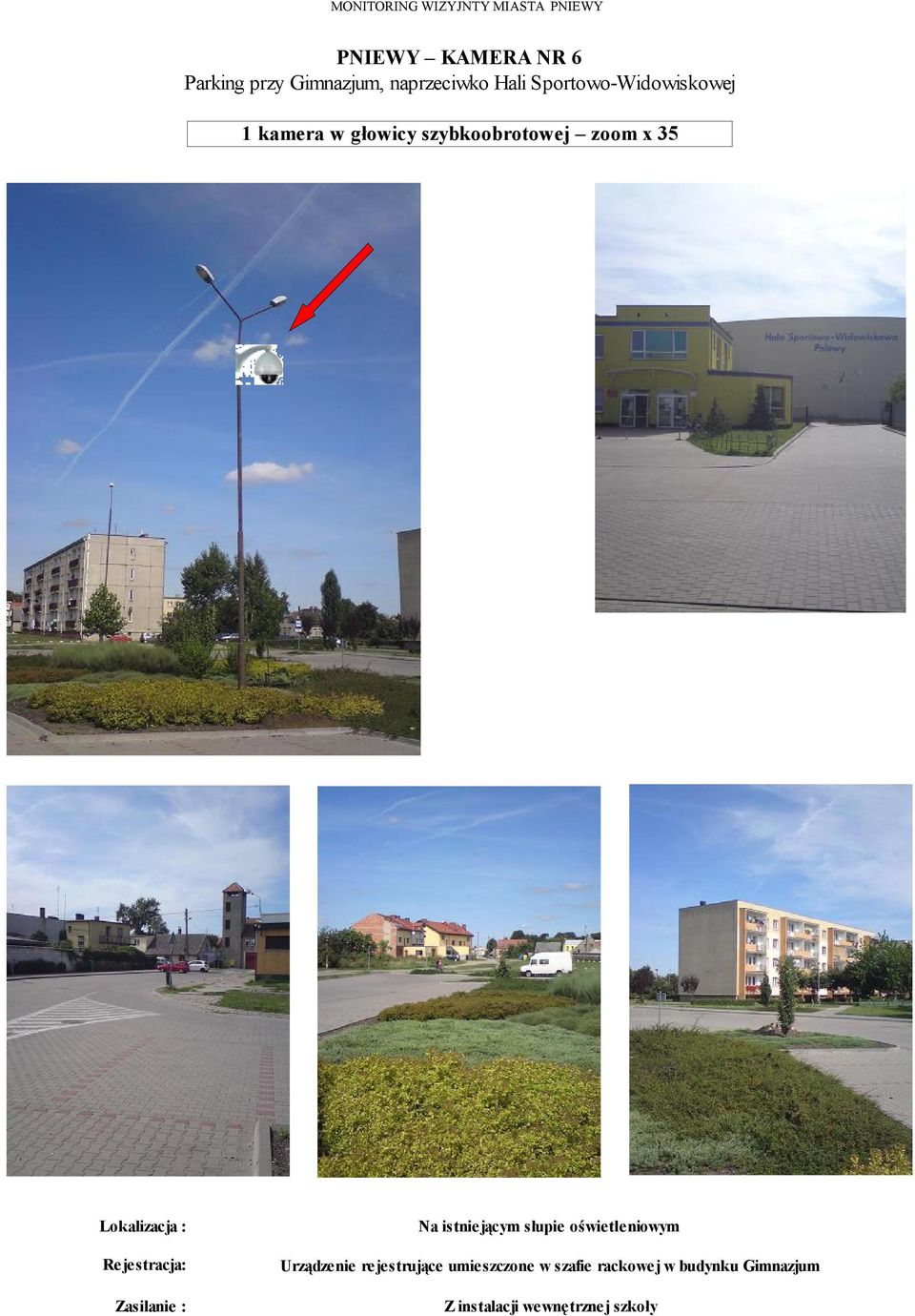

14 PNIEWY KAMERA NR 6 Parking przy Gimnazjum, naprzeciwko Hali Sportowo-Widowiskowej 1 kamera w głowicy szybkoobrotowej zoom x 35 Lokalizacja : Rejestracja: Zasilanie : Na istniejącym słupie oświetleniowym Urządzenie rejestrujące umieszczone w szafie rackowej w budynku Gimnazjum 14 / 19 Z instalacji wewnętrznej szkoły

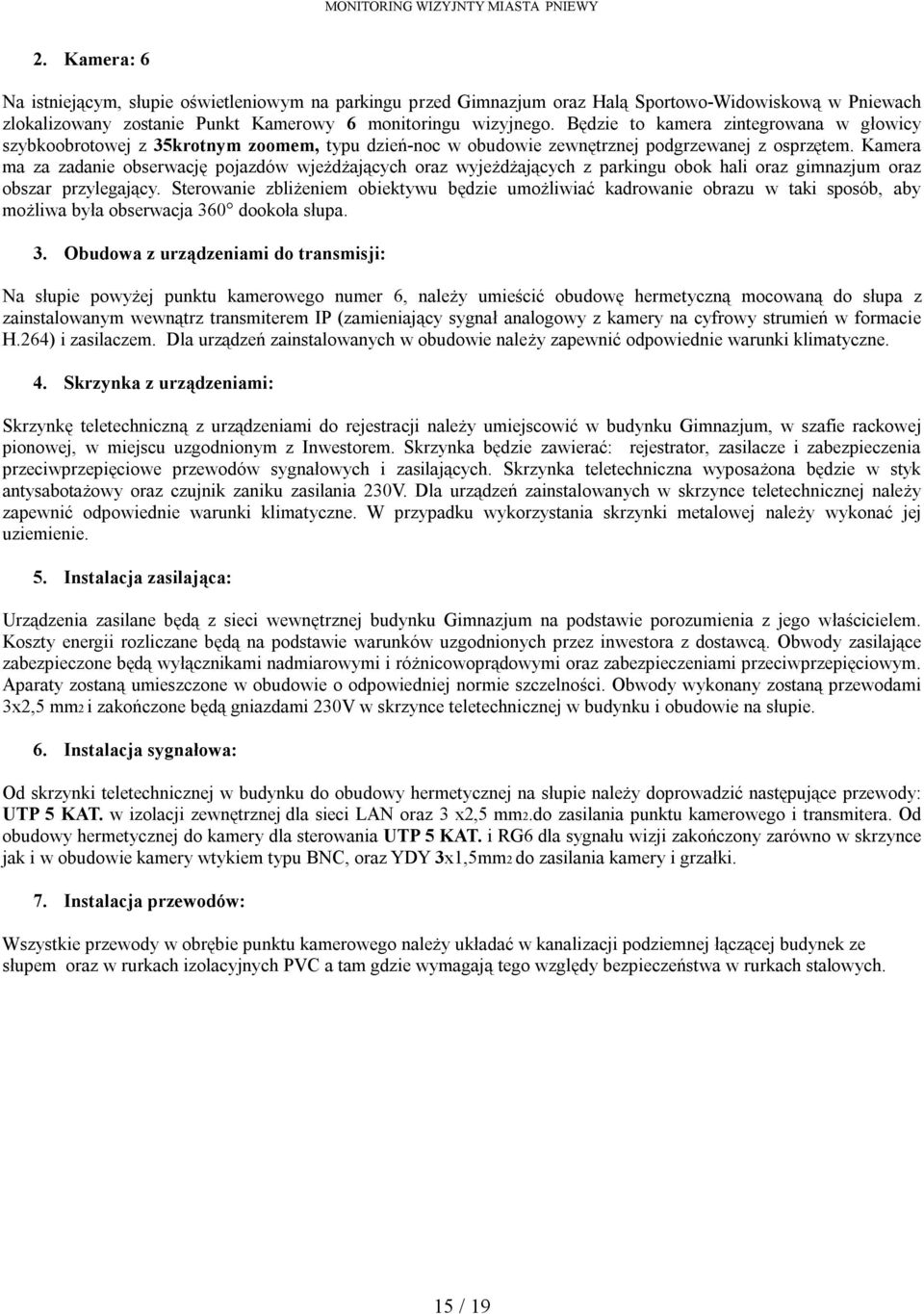

15 2. Kamera: 6 Na istniejącym, słupie oświetleniowym na parkingu przed Gimnazjum oraz Halą Sportowo-Widowiskową w Pniewach zlokalizowany zostanie Punkt Kamerowy 6 monitoringu wizyjnego. Będzie to kamera zintegrowana w głowicy szybkoobrotowej z 35krotnym zoomem, typu dzień-noc w obudowie zewnętrznej podgrzewanej z osprzętem. Kamera ma za zadanie obserwację pojazdów wjeżdżających oraz wyjeżdżających z parkingu obok hali oraz gimnazjum oraz obszar przylegający. Sterowanie zbliżeniem obiektywu będzie umożliwiać kadrowanie obrazu w taki sposób, aby możliwa była obserwacja 360 dookoła słupa. 3. Obudowa z urządzeniami do transmisji: Na słupie powyżej punktu kamerowego numer 6, należy umieścić obudowę hermetyczną mocowaną do słupa z zainstalowanym wewnątrz transmiterem IP (zamieniający sygnał analogowy z kamery na cyfrowy strumień w formacie H.264) i zasilaczem. Dla urządzeń zainstalowanych w obudowie należy zapewnić odpowiednie warunki klimatyczne. 4. Skrzynka z urządzeniami: Skrzynkę teletechniczną z urządzeniami do rejestracji należy umiejscowić w budynku Gimnazjum, w szafie rackowej pionowej, w miejscu uzgodnionym z Inwestorem. Skrzynka będzie zawierać: rejestrator, zasilacze i zabezpieczenia przeciwprzepięciowe przewodów sygnałowych i zasilających. Skrzynka teletechniczna wyposażona będzie w styk antysabotażowy oraz czujnik zaniku zasilania 230V. Dla urządzeń zainstalowanych w skrzynce teletechnicznej należy zapewnić odpowiednie warunki klimatyczne. W przypadku wykorzystania skrzynki metalowej należy wykonać jej uziemienie. 5. Instalacja zasilająca: Urządzenia zasilane będą z sieci wewnętrznej budynku Gimnazjum na podstawie porozumienia z jego właścicielem. Koszty energii rozliczane będą na podstawie warunków uzgodnionych przez inwestora z dostawcą. Obwody zasilające zabezpieczone będą wyłącznikami nadmiarowymi i różnicowoprądowymi oraz zabezpieczeniami przeciwprzepięciowym. Aparaty zostaną umieszczone w obudowie o odpowiedniej normie szczelności. Obwody wykonany zostaną przewodami 3x2,5 mm2 i zakończone będą gniazdami 230V w skrzynce teletechnicznej w budynku i obudowie na słupie. 6. Instalacja sygnałowa: Od skrzynki teletechnicznej w budynku do obudowy hermetycznej na słupie należy doprowadzić następujące przewody: UTP 5 KAT. w izolacji zewnętrznej dla sieci LAN oraz 3 x2,5 mm2.do zasilania punktu kamerowego i transmitera. Od obudowy hermetycznej do kamery dla sterowania UTP 5 KAT. i RG6 dla sygnału wizji zakończony zarówno w skrzynce jak i w obudowie kamery wtykiem typu BNC, oraz YDY 3x1,5mm2 do zasilania kamery i grzałki. 7. Instalacja przewodów: Wszystkie przewody w obrębie punktu kamerowego należy układać w kanalizacji podziemnej łączącej budynek ze słupem oraz w rurkach izolacyjnych PVC a tam gdzie wymagają tego względy bezpieczeństwa w rurkach stalowych. 15 / 19

16 3.1.3 Plan rozmieszczenia punktów kamerowych Punkt kamerowy 2 ul. Mickiewicza / ul. Hallera Punkt kamerowy 1 ul. Dworcowa / ul. Pocztowa Punkt kamerowy 3 Rynek Punkt kamerowy 4 ul. Św. Ducha / ul. Wolności Punkt kamerowy 6 Parking obok Gimnazjum Punkt kamerowy 5 ul. Wolności Punkt kamerowy 1 ul. Dworcowa / ul. Pocztowa Punkt kamerowy 2 ul. Mickiewicza / ul. Hallera Punkt kamerowy 3 Rynek Punkt kamerowy 4 ul. Św. Ducha / ul. Wolności Punkt kamerowy 5 ul. Wolności Punkt kamerowy 6 Parking obok Gimnazjum Punkt kamerowy 1 Skrzyżowanie: ul. Dworcowa / ul. Pocztowa ( budynek Urzędu Miasta ) Punkt kamerowy 2 Skrzyżowanie: ul. Mickiewicza / ul. Hallera Punkt kamerowy 3 Rynek Budynek nr 16 Punkt kamerowy 4 Skrzyżowanie: ul. Św. Ducha / ul. Wolności Punkt kamerowy 5 ul. Wolności Punkt kamerowy 6 Parking przy Gimnazjum 16 / 19

17 3.1.4 Rejestracja plików video MONITORING WIZYJNTY MIASTA PNIEWY Zapis będzie realizowany w trybie rejestracji z nadpisywaniem informacji po zapełnieniu dysku. Rejestratory muszą posiadać możliwość zabezpieczania istotnych fragmentów nagrań przed automatycznym nadpisaniem. Wszystkie kamery powinny podlegać rejestracji z prędkością min. 12 kl/s i rozdzielczości 2 CIF przez 30 dni. Zewnętrzna archiwizacja nagram musi być możliwa na wyniesionych nośnikach - dyskach twardych, płytach CD. W każdym przypadku nagrany materiał należy oznaczyć i zabezpieczyć przed dostępem osób niepowołanych Instalacja zasilająca Urządzenia zasilane będą z rozdzielni wskazanych przez inwestora. Wszystkie urządzania muszą być zasilane prze UPS Instalacja sygnałowa Od szafy teletechnicznej przewody należy ułożyć w rurce/korycie zabezpieczającej PVC. Na zewnątrz należy stosować rurkę do zastosowań zewnętrznych. Przed wykonaniem instalacji należy dokonać następujące ustalenia z inwestorem: Zestawienie i umiejscowienie pozostałych elementów systemu, Trasy i sposób prowadzenie przewodów sygnałowych i zasilających, Sposób ochrony przeciwpożarowej. 3.2 CECHY ROZWIĄZANIA I URZĄDZEŃ MONITORINGU (WYMAGANIA ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA) Cechy rozwiązania instalacji: 1. Urządzenia w systemie mają pracować w oparciu o transmisję TCP/IP. 2. System musi współpracować z dowolnym rodzajem sieci strukturalnej bez względu na użyte medium transmisyjne. 3. Do systemu należy dostarczyć darmowe oprogramowanie na nośniku wraz z instrukcją obsługi i instalacji umożliwiające automatyczne i ręczne konfigurowanie parametrów pracy systemu. 4. Darmowa aplikacja do obsługi i zarządzania systemem ma pozwalać na tworzenie map lokalizacji wraz z nanoszeniem na nie interaktywnych punktów kamerowych. 5. Oprogramowanie ma umożliwiać eksport nagrań do plików video; eksport do pliku graficznego; wydruk plików graficznych na drukarce; zewnętrzną archiwizację na płytach DVD. 6. System musi posiadać możliwość zarządzania uprawnieniami użytkowników, umożliwiający zawansowanie dostosowanie uprawnień każdego użytkownika systemu. 7. System ma posiadać możliwość sygnalizacji zdarzeń alarmowych na mapach lokalizacji oraz możliwość sporządzenia procedur postępowania dla operatorów w przypadku zdarzeń alarmowych (dla każdego zdarzenia osobna procedura). 8. Detekcja ruchu w systemie musi być realizowana sprzętowo w transmiterze kodującym do sieci TCP/IP. 9. System ma mieć zaimplementowaną detekcję kradzieży. 10. Każda z kamer w systemie ma mieć możliwość dokonywania indywidualnych ustawień 11. Podgląd dla każdej z kamer musi być możliwy do obserwacji w dowolnie wyskalowanym oknie programu aż do trybu pełnoekranowego. 12. W systemie należy zapewnić prezentację nazwy kamery oraz czasu na obrazie. 13. System ma być wyposażony w narzędzie synchronizacji czasu (kamer, stacji operatorskiej i rejestratora) opartą o protokół NTP. 17 / 19

18 3.2.2 Standard zapisu 1. Zapis danych obrazu i zdarzeń alarmowych w systemie ma się odbywać na autonomicznym rejestratorze sieciowym typu stand-alone (opartym na komputerze PC) - pracującym w sieci TCP/IP, bez wejść kamerowych. 2. Rejestrator musi posiadać możliwość zapisu jednego kanału video przy maksymalnej rozdzielczości dla każdego kanału 704x576 oraz 25 kl/s. 3. Kompresja obrazu ma się odbywać w formacie H.264 (MPEG4 part. 10, zgodnym z ISO ). 4. System musi mieć możliwość eksportu zapisu do plików zewnętrznych bez dodatkowej kompresji (bez utraty jakości) z możliwością weryfikacji prawdziwości pliku (funkcja znaku wodnego) za pomocą odtwarzacza tych plików. 5. W systemie musi istnieć podwójny system zabezpieczenia nagrań (za pomocą klucza prywatnego/publicznego oraz funkcja znaku wodnego) z szyfrowaniem danych algorytmem RSA w połączeniu ze standardem SHA-1 4. INFORMACJE DOTYCZĄCE DOKUMENTACJI, URUCHOMIENIA I PRZEKAZANIA SYSTEMU (CZĘŚĆ INFORMACYJNA PROGRAMU FUNKCJONALNO UŻYTKOWEGO) 4.1 CZĘŚĆ INFORMACYJNA Zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów: Zamierzenie budowlane realizowane będzie na podstawie art. 29 ust. 2 pkt 15 Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (tj. Dz. U. z 2006 r. Nr 156 poz. 1118), który zezwalają na instalację urządzeń na obiektach budowlanych bez konieczności ubiegania się o pozwolenie na budowę. Zamierzenie budowlane nie wymaga również zgłoszenia właściwemu organowi (art. 30 ust. 1). Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane: Zamawiający posiada prawo do dysponowania nieruchomością (w określonym zakresie wykonywanych prac) na cele budowlane z tytułu własności i zgody innych osób posiadających tytuł prawny do nieruchomości. Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego: Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane (tj. Dz. U. z 2006 r. Nr 156 poz. 1118), Polskie Normy i Normy Branżowe. Pozwolenia: Zamawiający uzyskuje wszelkie pozwolenia dotyczące lokalizacji punktów kamerowych, punktów antenowych, instalacji urządzeń, akcesoriów niezbędnych do instalacji systemu monitoringu (maszty). Zamawiający zapewnia także w każdym punkcie kamerowym odpowiednie źródło zasilania. Zlecający wykonanie systemu monitoringu miejskiego w Pniewach zobowiązany jest do przygotowania wytypowanych oraz ustalonych miejsc w sposób umożliwiąjący potencjalnemu wykonawcy instalacji zgodnie zobowiązującymi przepisami. Tzn. zapewni pozwolenia budowlane, a także zapewni zgodne ze specyfikacją stałe zasilanie do każdego punktu kamerowego. 18 / 19

19 4.2 PRZEKAZANIE SYSTEMU MONITORING WIZYJNTY MIASTA PNIEWY Uruchomienie i przekazanie systemu: Po uruchomieniu urządzeń i skonfigurowaniu systemu należy wykonać następujące próby systemu i jego elementów: Skontrolować jakość obrazu prezentowanego na monitorach systemu. Kontrolę wykonać dla poszczególnych kamer przy różnych warunkach oświetlenia (dziennych i nocnych), Sprawdzić działanie poleceń sterujących dla kamer ruchomych oraz realizację zaprogramowanych algorytmów działania, Sprawdzić tryby wyświetlania obrazów na monitorach. Dokumentacja powykonawcza: Po wykonaniu i uruchomieniu systemu należy sporządzić dokumentację powykonawczą. Do odbiorów końcowych należy przedstawić dokumentację powykonawczą obejmującą: Opis systemu, użytych protokołów transmisji, wykorzystanych interfejsów, ustawień wszystkich parametrów urządzeń systemu, Schematy ogólne i szczegółowe systemu, rysunki szaf, mapki zasięgu anten, azymuty promieniowania, Konfigurację punktów kamerowych, z zestawieniami zamontowanych materiałów i urządzeń, z podaniem producenta, symbolu urządzenia i ilości, Instrukcje obsługi, DTR oraz instrukcje stanowiskowe, Licencje na zastosowane oprogramowanie, certyfikaty oraz oryginalne nośniki danych, Gwarancje na system. Uwagi końcowe: Przed rozpoczęciem prac należy powiadomić zarządcę nieruchomości. Wszystkie roboty montażowe należy wykonać zgodnie z normami obowiązującymi w budownictwie, łączności i przepisami BHP. Teren i obiekty objęte pracami należy przywrócić do stanu pierwotnego po ich zakończeniu. Pozostałe informacje: W ramach zamówienia Wykonawca przeszkoli minimum 2 osoby wyznaczone przez Zamawiającego z zakresu obsługi i administracji dostarczonego systemu Szkolenie powinno trwać minimum 8 godzin i obejmować dwie części (część teoretyczną i praktyczną). Szkolenie prowadzone będzie w siedzibie Zamawiającego Zainstalowany system monitoringu i wszystkie prace winny być objęte minimum 24 miesięcznym okresem gwarancji, Okres gwarancji liczony będzie od dnia odbioru całego zainstalowanego i uruchomionego systemu Ze względu na to, że system monitoringu wizyjnego ma bardzo duże znaczenie w zwiększeniu bezpieczeństwa i utrzymania porządku publicznego zamontowany system powinien charakteryzować się jak najmniejszą awaryjnością, W okresie gwarancji Wykonawca powinien zapewnić usunięcie awarii i nieprawidłowości w działaniu systemu w jak najkrótszym czasie. Wykonawca powinien zapewnić Zamawiającemu możliwość przekazywania informacji o awariach lub nieprawidłowościach w działaniu systemu telefonicznie, na piśmie, faksem, mailem przez 24 godziny 7 dni w tygodniu. Zamawiający wymaga, aby maksymalny czas reakcji nie był dłuższy niż 48 godziny Za czas reakcji rozumie się czas przystąpienia do naprawy w miejscu wystąpienia awarii liczony od momentu przyjęcia zgłoszenia przez serwis Wykonawcy. 19 / 19
