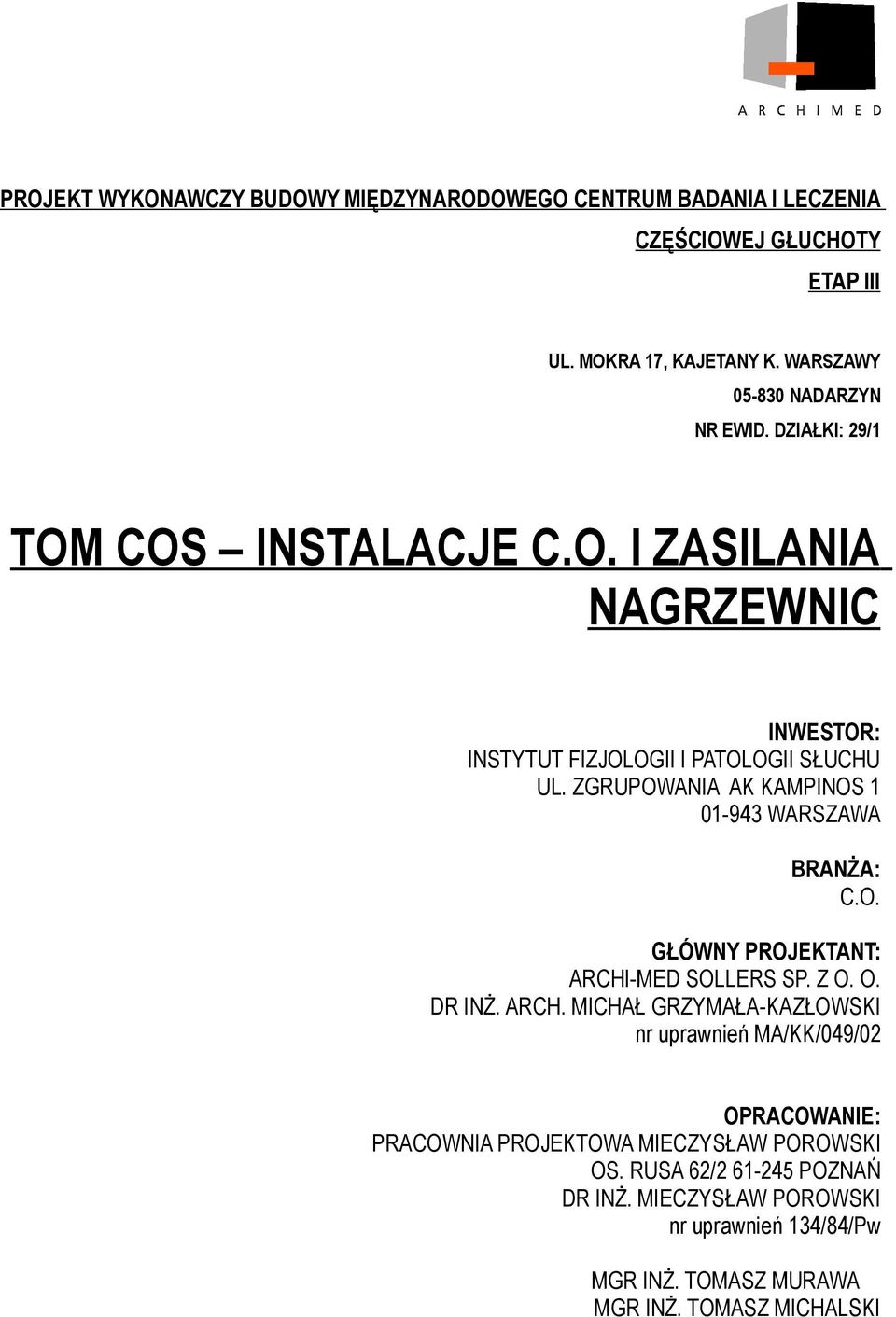

1 PROJEKT WYKONAWCZY BUDOWY MIĘDZYNARODOWEGO CENTRUM BADANIA I LECZENIA CZĘŚCIOWEJ GŁUCHOTY ETAP III UL. MOKRA 7, KAJETANY K. WARSZAWY NADARZYN NR EWID. DZIAŁKI: 9/ TOM COS INSTALACJE C.O. I ZASILANIA NAGRZEWNIC INWESTOR: INSTYTUT FIZJOLOGII I PATOLOGII SŁUCHU UL. ZGRUPOWANIA AK KAMPINOS WARSZAWA BRANŻA: C.O. GŁÓWNY PROJEKTANT: ARCHI-MED SOLLERS SP. Z O. O. DR INŻ. ARCH. MICHAŁ GRZYMAŁA-KAZŁOWSKI nr uprawnień MA/KK/049/0 OPRACOWANIE: PRACOWNIA PROJEKTOWA MIECZYSŁAW POROWSKI OS. RUSA 6/ 6-45 POZNAŃ DR INŻ. MIECZYSŁAW POROWSKI nr uprawnień 34/84/Pw MGR INŻ. TOMASZ MURAWA MGR INŻ. TOMASZ MICHALSKI

2 WRZESIEŃ 00 dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski

3 Zawartość opracowania Część opisowa. Opis techniczny. Wstęp... Podstawa opracowania... Przedmiot i zakres opracowania..3. Projekty tematycznie związane.. Opis projektowanych instalacji grzewczych... Założenia obliczeniowe... Bilans mocy cieplnej..3. Rozwiązanie projektowe instalacji ogrzewania grzejnikowego..4. Rozwiązanie projektowe instalacji ogrzewania podłogowego..5. Rozwiązanie projektowe instalacji zasilania nagrzewnic pierwotnych..6. Rozwiązanie projektowe instalacji zasilania nagrzewnic wtórnych.3. Rurociągi i armatura.4. Zabezpieczenie antykorozyjne i izolacja termiczna.5. Wytyczne branżowe.5. Wytyczne dla sterowania i automatycznej regulacji.5. Wytyczne elektryczne.5.3 Wytyczne budowlane.5.4 Wytyczne p.poż.5.5 Wytyczne dla wykonania instalacji ogrzewania podłogowego.6. Uwagi końcowe. Zestawienie urządzeń i materiałów.. Instalacja ogrzewania grzejnikowego.. Instalacja ogrzewania podłogowego.3. Instalacja zasilania nagrzewnic pierwotnych.4. Instalacja zasilania nagrzewnic wtórnych.5. Rozdzielacze Część rysunkowa Rys.. Projekt wykonawczy instalacji c.o. i zasilania nagrzewnic rzut piwnic-część, skala : 50 Rys.. Projekt wykonawczy instalacji c.o. i zasilania nagrzewnic rzut piwnic-część, skala : 50 Rys. 3. Projekt wykonawczy instalacji c.o. i zasilania nagrzewnic rzut parteru -część, skala : 50 Rys. 4. Projekt wykonawczy instalacji c.o. i zasilania nagrzewnic rzut parteru -część, skala : 50 dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 3

4 Rys. 5. Projekt wykonawczy instalacji c.o. i zasilania nagrzewnic rzut piętra- część, skala : 50 Rys. 6. Projekt wykonawczy instalacji c.o. i zasilania nagrzewnic rzut piętra- część, skala : 50 Rys. 7. Projekt wykonawczy instalacji c.o. i zasilania nagrzewnic rzut poddasza-część, skala : 50 Rys. 8. Projekt wykonawczy instalacji c.o. i zasilania nagrzewnic rzut poddasza-część, skala : 50 Rys. 9. Projekt wykonawczy instalacji c.o. i zasilania nagrzewnic Rozwinięcie instalacji ogrzewania podłogowego Rys. 0. Projekt wykonawczy instalacji c.o. i zasilania nagrzewnic Rozwinięcie instalacji zasilania nagrzewnic Rys.. Projekt wykonawczy instalacji c.o. i zasilania nagrzewnic Rozwinięcie instalacji ogrzewania grzejnikowego- część Rys.. Projekt wykonawczy instalacji c.o. i zasilania nagrzewnic Rozwinięcie instalacji ogrzewania grzejnikowego- część Rys. 3. Projekt wykonawczy instalacji c.o. i zasilania nagrzewnic Widok rozdzielaczy, skala :5 dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 4

5 . Opis techniczny.. Wstęp... Podstawa opracowania Formalną podstawą wykonania opracowania jest umowa z Inwestorem.... Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt wykonawczy instalacji c.o. i zasilania nagrzewnic wchodzący w zakres inwestycji Budowa Międzynarodowego Centrum Badania i Leczenia Częściowej Głuchoty- etap III...3. Projekty tematycznie związane Niniejsze opracowanie należy rozpatrywać łącznie z następującymi projektami wykonawczymi dla przedmiotowego obiektu, opracowanymi przez Archi-Med - Sollers Sp. z o.o. ul. Józefa Zaliwskiego 8, Warszawa: a) projektem centrali cieplnej, b) projektem instalacji wentylacji i klimatyzacji, c) projektem instalacji wody lodowej, d) projektem instalacji wod.-kan., e) projektem technologii, f) projektem architektury, g) projektem konstrukcji, h) projektem instalacji elektrycznej, oraz: i) projektem budowlanym zamiennym Międzynarodowego Centrum Leczenia Zaburzeń Słuchu- instalacja c.o oraz c.t. opracowanym przez tech-projekt Sp. z o.o. ul. Reymonta, Sochaczew w październiku 00 roku. dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 5

6 .. Opis projektowanych instalacji grzewczych... Założenia obliczeniowe Przyjęte w obliczeniach zapotrzebowania ciepła współczynniki przenikania ciepła przez przegrody budowlane zewnętrzne wynoszą: Budynek szpitala: ściany zewnętrzne U = 0,9 [W/m K] stropodach U = 0,4 [W/m K] okna U =,80 [W/m K] przeszklenie atrium U =,0 [W/m K] podłoga na gruncie U = 0,47 [W/m K] drzwi zewnętrzne U =,50 [W/m K] Obliczeniowe temperatury w pomieszczeniach wynoszą: Budynek szpitala: pokoje łóżkowe +4 C szatnie, śluzy szatniowe, łazienki +4 C pokoje lekarskie +4 C gabinety zabiegowe +4 C sale operacyjne +4 C pomieszczenia biurowe +0 C laboratoria +0 C korytarze i hole +0 C magazyny, pomieszczenia techniczne +6 C... Bilans mocy cieplnej Bilans mocy cieplnej dla celów c.o. i zasilania nagrzewnic: instalacja ogrzewania grzejnikowego: 5, kw instalacja zasilania nagrzewnic pierwotnych: 63,3 kw instalacja ogrzewania podłogowego: 40,0 kw Razem: 878,5 kw Instalacja zasilania nagrzewnic wtórnych ( tylko okres letni): 09,4 kw Źródłem ciepła dla instalacji c.o. i zasilania nagrzewnic w budynku szpitala jest nowo projektowana kotłownia- projekt punkt..3a. dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 6

7 ..3. Rozwiązanie projektowe instalacji ogrzewania grzejnikowego Instalacja c.o. grzejnikowa stanowi oddzielny obieg z pompą wychodzący z rozdzielacza zlokalizowanego w nowoprojektowanej kotłowni. Obliczeniowa moc cieplna instalacji ogrzewania grzejnikowego wynosi 5, kw. Projektuje się instalację centralnego ogrzewania wodnego o parametrach t z /t p =70/55 C. W pomieszczeniach szpitalnych: salach łóżkowych, gabinetach zabiegowych i gabinetach lekarskich projektuje się zintegrowane grzejniki zaworowe CosmoNova firmy VNH w wykonaniu higienicznym. W pomieszczeniach o charakterze biurowym i magazynach projektuje się grzejniki zaworowe zintegrowane CosmoNova firmy VNH. Instalację projektuje się w systemie rozdzielaczowym z możliwością odcięcia grzejnika lub grupy grzejników. Instalacja od rozdzielaczy do grzejników prowadzona będzie w posadzce w warstwie izolacji. Podejścia do grzejników zintegrowanych projektuje się od dołu ze ściany poprzez dwururowy kątowy zestaw przyłączeniowy firmy Danfoss z możliwością odcięcia i spustu. Grzejniki łazienkowe drabinkowe zostaną podłączone od dołu ze ściany, a grzejniki kompaktowe zintegrowane od boku ze ściany. Lokalizacja grzejników higienicznych przy ścianie musi zapewniać swobodny dostęp do tylnej płyty w celu umożliwienia okresowego czyszczenia. Rurociągi magistralne c.o. należy prowadzić ze spadkiem 3 5 o / oo,. Projektuje się kompensację naturalną wydłużeń termicznych przewodów. W najniższych punktach instalacji projektuje się odwodnienia, w najwyższych odpowietrzenia, natomiast dla każdego grzejnika odpowietrzenie i odwodnienie. Stabilizację hydrauliczną instalacji zapewniają zestawy zaworów podpionowych firmy Danfoss (para: regulator różnicy ciśnień i zawór nastawny) zlokalizowane pod każdym pionem...4. Rozwiązanie projektowe instalacji ogrzewania podłogowego Instalacja ogrzewania podłogowego stanowi oddzielny obieg z pompą i mieszaczem wychodzący z rozdzielacza zlokalizowanego w nowoprojektowanej kotłowni. Obliczeniowa moc cieplna instalacji ogrzewania podłogowego wynosi 40,0 kw. Projektuje się instalację ogrzewania podłogowego wodnego o parametrach 40/30 C. Instalacja ogrzewania podłogowego rozprowadzona zostanie w posadzce atrium. Posadzka grzejna została podzielna na 36 obiegów, obsługiwanych przez 4 rozdzielacze. Pokrycie dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 7

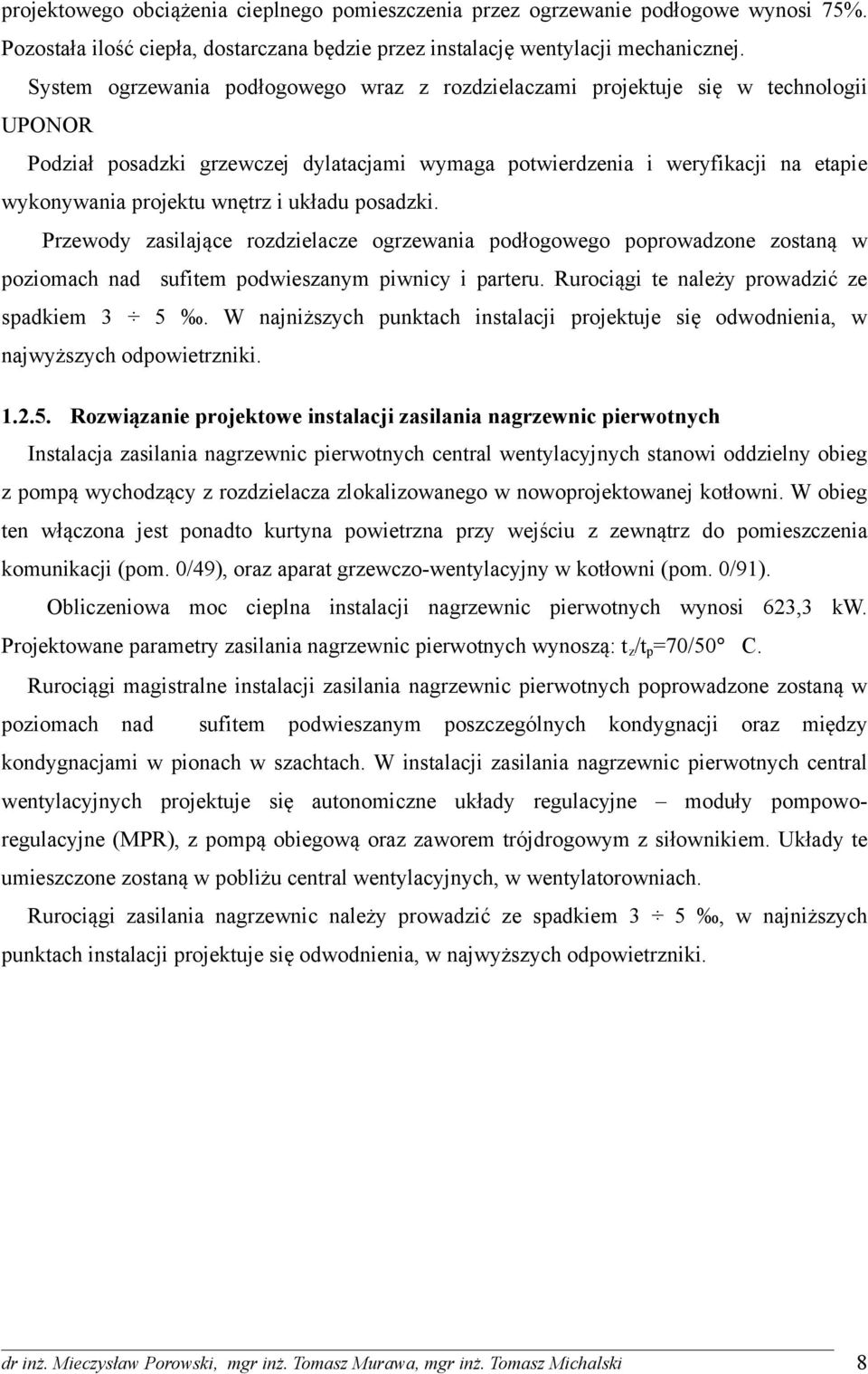

8 projektowego obciążenia cieplnego pomieszczenia przez ogrzewanie podłogowe wynosi 75%. Pozostała ilość ciepła, dostarczana będzie przez instalację wentylacji mechanicznej. System ogrzewania podłogowego wraz z rozdzielaczami projektuje się w technologii UPONOR Podział posadzki grzewczej dylatacjami wymaga potwierdzenia i weryfikacji na etapie wykonywania projektu wnętrz i układu posadzki. Przewody zasilające rozdzielacze ogrzewania podłogowego poprowadzone zostaną w poziomach nad sufitem podwieszanym piwnicy i parteru. Rurociągi te należy prowadzić ze spadkiem 3 5. W najniższych punktach instalacji projektuje się odwodnienia, w najwyższych odpowietrzniki...5. Rozwiązanie projektowe instalacji zasilania nagrzewnic pierwotnych Instalacja zasilania nagrzewnic pierwotnych central wentylacyjnych stanowi oddzielny obieg z pompą wychodzący z rozdzielacza zlokalizowanego w nowoprojektowanej kotłowni. W obieg ten włączona jest ponadto kurtyna powietrzna przy wejściu z zewnątrz do pomieszczenia komunikacji (pom. 0/49), oraz aparat grzewczo-wentylacyjny w kotłowni (pom. 0/9). Obliczeniowa moc cieplna instalacji nagrzewnic pierwotnych wynosi 63,3 kw. Projektowane parametry zasilania nagrzewnic pierwotnych wynoszą: t z /t p =70/50 C. Rurociągi magistralne instalacji zasilania nagrzewnic pierwotnych poprowadzone zostaną w poziomach nad sufitem podwieszanym poszczególnych kondygnacji oraz między kondygnacjami w pionach w szachtach. W instalacji zasilania nagrzewnic pierwotnych central wentylacyjnych projektuje się autonomiczne układy regulacyjne moduły pompoworegulacyjne (MPR), z pompą obiegową oraz zaworem trójdrogowym z siłownikiem. Układy te umieszczone zostaną w pobliżu central wentylacyjnych, w wentylatorowniach. Rurociągi zasilania nagrzewnic należy prowadzić ze spadkiem 3 5, w najniższych punktach instalacji projektuje się odwodnienia, w najwyższych odpowietrzniki. dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 8

9 Tablica. Regulacja hydrauliczna instalacji nastawy zaworów Hydrocontrol R firmy Oventrop przy modułach pompowo-regulacyjnych (MPR) Nazwa nagrzewnicy Q c kw V m 3 /h p kpa Średnica nominalna zaworu regulacyjnego Pozycja nastawy N- 46,0,98 0,30 40,80 N- 43,90,89 9,80 40,70 N-3/ 7,7 0,33 3,90 0,00 N-3/ 4,93 0,,90 5,0 N-4 9,50 0,84 5,40 5,50 N-5 9,0 0,40 4,0 0,80 N-6 9,30 0,40,40 0,80 N-7 5,60,6 6,0 40,30 N-8 68,00,9 3, ,0 N-8/ 6,50 0,8,00 0,70 N-8/3 3,80 0,6,00 0,0 N-8/4 0,79 0,03 0,50 0,00 N-9 7,30 0,74 5,50 5,80 N-0 34,80,49 6,40 3,40 N- 8,90,4,80 3,00 N-/ 35,30,5 6,60 40,60 N-/ 5,50 0,67 5,40 5,0 N-/3 5,40 0,3,30 0,50 N-3 3,40 0,58 0,0 5,60 N-4 9,40,6,0 3,0 N-5 3,30,34 5,30 3,30 N-6,83 0, 7,60 0,0 N-7 34,50,48 3,0 3,00 N-8 9,30,6 4,30 5 7,00 N-9,8 0,08 0,40 5,0 N-0,40 0,53 3,0 0 3,0 AGW-kotłownia 40,00,7 0,30 3,90 Kurtyna powietrzna 8,80 0,8 3,00 5,80 Uwaga: Przy regulacji hydraulicznej z wykorzystaniem zaworów z możliwością pomiaru przepływu wartością priorytetową jest przepływ natomiast nastawa pozostaje wynikowa. dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 9

10 ..6. Rozwiązanie projektowe instalacji zasilania nagrzewnic wtórnych Instalacja zasilania nagrzewnic wtórnych central wentylacyjnych stanowi oddzielny obieg z pompą i zaworem trójdrogowym wychodzący z rozdzielacza zlokalizowanego w nowoprojektowanej kotłowni. Instalacja jest wykorzystywana w okresie letnim. Obliczeniowa moc cieplna instalacji nagrzewnic wtórnych wynosi 09,4 kw. Projektowane parametry zasilania nagrzewnic wtórnych wynoszą: t z /t p =60/40 C. Rurociągi magistralne instalacji zasilania nagrzewnic wtórnych poprowadzone zostaną w poziomach nad sufitem podwieszanym poszczególnych kondygnacji, oraz między kondygnacjami w pionach w szachtach. W instalacji zasilania nagrzewnic wtórnych central wentylacyjnych projektuje się układy regulacyjne moduły hydrauliczne (MH), z zaworem trójdrogowym z siłownikiem. Układy te umieszczone zostaną w pobliżu central wentylacyjnych, w wentylatorowniach. Rurociągi zasilania nagrzewnic należy prowadzić ze spadkiem 3 5, w najniższych punktach instalacji projektuje się odwodnienia, w najwyższych odpowietrzniki. Tablica. Regulacja hydrauliczna instalacji nastawy zaworów Hydrocontrol R firmy Oventrop przy modułach pompowo-regulacyjnych (MPR) Q c kw V m 3 /h p kpa Średnica nominalna zaworu regulacyjnego Pozycja nastawy Nazwa nagrzewnicy N-6w 7,0 0,3 0,90 5,0 N-8/w 30,70,3,70 5,00 N-8/w 3,0,00 6,70 5 4,70 N-9w 0,60 0,88 5,40 5 3,0 N-0w,50 0,9,70 5,30 N-w 0,50 0,88,50 5,0 N-/3w,40 0,0 0,50 0,00 N-4w 9,90 0,85,40 5,00 N-5w 9,70 0,85,30 5,0 N-8w 30,80,3,70 5 7,00 N-0w,90 0,55,0 0 3,0 Uwaga: Przy regulacji hydraulicznej z wykorzystaniem zaworów z możliwością pomiaru przepływu wartością priorytetową jest przepływ natomiast nastawa pozostaje wynikowa..3. Rurociągi i armatura. dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 0

11 Dla rurociągów i armatury projektowane ciśnienie robocze wynosi 6 bar. Przewody instalacji c.o. ułożone w posadzce należy wykonać z rur PE-RT/AL/PE-RT systemu Uponor MLC materiał PE-RT II generacji DOWLEX 388 typu PE-RT/AL/PE-RT z umieszczoną pośrodku przekroju przewodu, rurą z aluminium, posiadających współczynnik chropowatości względnej k = 0,0004, współczynnik przewodności cieplnej dla rury 0.40 W/mK oraz max. parametry pracy 95 C i 6 bar. Do łączenia stosować kształtki systemowe, zaprasowywane Uponor MLC, wykonane z mosiądzu cynowanego w komplecie z tuleją zaciskową z aluminium lub złączki z PPSU, w komplecie z tuleją zaciskową ze stali nierdzewnej. Wszystkie złączki powinny być wyposażone w system gwarancji próby szczelności przy próbie ciśnieniowej (system test pressure prove). Instalację ogrzewania podłogowego należy wykonać z rur typu pepe-xa Uponor z barierą antydyfuzyjną z EVOH (spełniający normę DIN 476), termiczną pamięcią kształtu, posiadających współczynnik chropowatości względnej k=0,0007, współczynnik przewodności cieplnej dla rury 0,35 W/mK oraz max. parametry pracy 95 C i 6 bar. Rury typu PE-Xa należy łączyć za pomocą systemowych, samo obkurczających się pierścieni zaciskowych wykonanych z PE-Xa oraz kształtek wykonanych z PPSU lub mosiądzu Rurociągi instalacji c.o. prowadzone nad sufitem podwieszanym oraz rurociągi instalacji zasilania nagrzewnic pierwotnych i wtórnych należy wykonać w systemie KAN-therm Steel z rur stalowych czarnych cienkościennych ocynkowanych od zewnątrz łączonych przez zaprasowywanie. Rurociągi instalacji c.o. oraz zasilania nagrzewnic pierwotnych i wtórnych w miejscach dużego zagęszczenia armatury (rozdzielacz w kotłowni, moduły hydrauliczne i pompowo regulacyjne nagrzewnic) należy wykonać z rur stalowych czarnych instalacyjnych bez szwu wg PN-80/H-749, łączonych przez spawanie. Połączenia rur stalowych czarnych bez szwu i rur cienkościennych systemu KAN-therm Steel należy wykonać jako kołnierzowe..4. Zabezpieczenie antykorozyjne i izolacja termiczna Rurociągi stalowe czarne należy oczyścić mechanicznie do II czystości oraz zabezpieczyć antykorozyjnie przez nałożenie: a. jednej warstwy podkładu ftalowego modyfikowanego UNIKOR, schnącego na powietrzu, b. dwóch warstw emalii ftalowej ogólnego stosowania. Izolację termiczną rurociągów w instalacji c.o. prowadzonych pod stropem pomieszczeń należy wykonać z polietylenu spienionego firmy Armacell typ Tubolit DG o grubości: dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski

12 - dla średnicy wewnętrznej di mm - 0 mm, - mm < di 35mm - 30 mm, - 35mm < di 00mm równa średnicy wewnętrznej średnicy. Izolację termiczną przewodów przechodzących przez ścianę, stropy oraz krzyżujących się należy wykonać o grubości równej połowie powyższych wartości. Izolację termiczną rurociągów prowadzonych w posadzce należy wykonać z polietylenu spienionego z folią ochronną firmy Armacell typ Tubolit S o grubości nominalnej 6mm..5 Wytyczne branżowe.5. Wytyczne dla sterowania i automatycznej regulacji Układy regulacyjne zasilania nagrzewnic należy podłączyć do szaf sterowniczych central. Pompy i układy regulacyjne w kotłowni należy podłączyć do regulatora kotłowego zgodnie z projektem technologii kotłowni- punkt..3 a. Wszystkie pompy obiegowe instalacji c.o. i zasilania nagrzewnic wymagają zasilania awaryjnego. Instalacja ogrzewania podłogowego atrium zostanie wyposażona w autonomiczny układ automatycznej regulacji firmy UPONOR złożony ze skrzynki regulacyjnej, programatora radiowego oraz dla każdego rozdzielacza: termostatu radiowego strefowego i siłownika zaworu regulacyjnego. Skrzynkę regulacyjną należy umieścić nad dowolnym rozdzielaczem i podłączyć do instalacji elektrycznej zgodnie z wytycznymi producenta. Dla pomieszczeń z belkami chłodzącymi lub aparatami indukcyjnymi projektuje się sprzężnie działania grzejnika z belką lub aparatem indukcyjnym, realizowane przez siłownik elektrotermiczny na zaworze grzejnikowym- zgodnie z wytycznymi sterowania i automatycznej regulacji projektu instalacji wody lodowej- punkt..3c. Możliwa jest rezygnacja ze sprzężenia i zastosowanie głowic termostatycznych- opcja do decyzji Inwestora. W pozostałych pomieszczeniach grzejniki należy wyposażyć w głowice termostatyczne. Całość automatyki wchodzi w zakres Wykonawcy instalacji ogrzewania..5. Wytyczne elektryczne dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski

13 Zapotrzebowanie na moc elektryczną dla poszczególnych urządzeń instalacji c.o. i zasilania nagrzewnic zawiera punkt opracowania. Łączne zapotrzebowanie na moc elektryczną dla w/w celów wynosi ~ 3,3 kw..5.3 Wytyczne budowlane Wszystkie mocowania i przejścia przez ścianę wykonaną z płyty oraz otwory w stropach należy wykonać w uzgodnieniu z branżą konstrukcyjną. Konstrukcję płaszczyzn grzejnych w atrium ustalić ostatecznie na etapie wykonawstwa z konstruktorem. Pod urządzenia wymagające przytwierdzenia do podłoża należy wykonać fundamenty lub zakotwienia przed wykonaniem podłóg grzejnych. Należy przy tym zapewnić możliwość kompensacji płaszczyzn grzejnych..5.4 Wytyczne p.poż. Przejścia rurociągów przez przegrody wydzielenia pożarowego należy uszczelnić w systemie HILTI lub PROMAT. Wszystkie przejścia rurociągów o średnicy powyżej 4 cm przez ściany i stropy dla których wymagana jest klasa odporności ogniowej co najmniej EI 60 powinny mieć klasę odporności ogniowej (EI) tych elementów..5.5 Wytyczne dla wykonania instalacji ogrzewania podłogowego a) Taśma brzegowa Taśma brzegowa powinna mieć możliwość przejęcia wydłużeń termicznych powierzchni jastrychu, które mogą wynosić do 5 mm. Układa się je wzdłuż wszystkich otaczających ścian i wznoszących się ponad podłogę elementów budynku. Powinno się w miarę możliwości ułożyć ją w sposób ciągły, nie przerywając jej we wnękach i narożnikach. Taśma brzegowa musi sięgać powyżej poziomu wykończonej podłogi. Jej nadmiar można obciąć dopiero po ułożeniu wykładziny podłogi i wypełnieniu jej ewentualnych spoin. b) Dylatacje płyty podłogowej dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 3

14 Dylatacje powinny być wykonane z typowych profili dylatacyjnych. Dylatacje mogą być także wykonane z listew drewnianych, wyjmowanych po zalaniu jastrychem. Szczeliny te należy następnie wypełnić lepiszczem trwale plastycznym umożliwiającym niewielkie ruchy betonu np. silikon. Niedozwolone jest wypełnienie szczelin lepiszczem bitumicznym ze względu na możliwość uszkodzenia folii, styropianu. Rury należy układać tak aby ograniczyć do minimum ilość przejść przez dylatacje. W miejscu przejść rurociągów przez dylatacje należy na rurę na odcinku 40 cm nałożyć rurę osłonową peszla. Zapobiegnie to usztywnieniu instalacji. Jeżeli duże powierzchnie jastrychu wykończonego płytkami ceramicznymi lub kamiennymi muszą zastać podzielone na kilka części, powinno się rozmieszczenie dylatacji dopasować do wymiarów płytek i uzgodnić z posadzkarzem. Pod urządzenia technologiczne wymagające przytwierdzenia do podłoża należy wykonać fundamenty lub zakotwienia przed wykonaniem podłóg grzejnych. Należy przy tym zapewnić możliwość kompensacji płaszczyzn grzejnych. W przypadku braku możliwości zdylatowania elementów technologicznych od posadzki grzewczej należy zrezygnować z montażu ogrzewania podłogowego. c) Badanie szczelności instalacji ogrzewania podłogowego Sprawdzanie szczelności instalacji należy przeprowadzać pod ciśnieniem próbnym o bary wyższym od ciśnienia roboczego w danej instalacji, jednak przy ciśnieniu próbnym nie niższym niż 4 bary. Ciśnienie takie należy utrzymywać także później, podczas układania jastrychu ze względu na możliwość lepszej kontroli d) Uruchamianie i regulacja układu Po ułożeniu jastrychu należy postępować ściśle według poniższego opisu.:. wysuszyć posadzkę w temperaturze otoczenia przez min 3 tygodnie. uruchomić instalacje temperaturę zasilenia ustawić na poziomie 5 0 o C i utrzymywać przez kolejne dni, odpowietrzyć, wstępnie wyregulować układ 3. podnosić temperaturę zasilenia co 5 o C dziennie aż do osiągnięcia obliczonej temperatury zasilania 4. przez kolejne 3 dni obniżać temperaturę zasilenia co 5 o C dziennie 5. ułożyć warstwę wierzchnią podłogi (płytki lub inne pokrycie) 6. upewnić się czy wszelkie zalecenia producenta podłogi co do jej wykonania zostały spełnione dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 4

15 7. ponownie podnieść temperaturę do wartości obliczonej w projekcie 8. wyregulować układ Regulacja układu odbywa się przy użyciu przepływomierzy na belkach powrotnych rozdzielaczy. Ustawia się na nich obliczone dla każdej z pętli grzewczych wartości przepływu. Przed przystąpieniem do układania warstwy wykończeniowej podłogi należy orientacyjnie sprawdzić zawartość wilgoci za pomocą folii PE (dopuszczalna zawartość wilgoci dla jastrychu cementowego wynosi,0 % )..5. Uwagi końcowe o Projekt opracowany został w oparciu o aktualnie posiadane dane technologiczne. W przypadku ewentualnych zmian lub uściślenia danych technologicznych w stosunku do aktualnie przekazanych przez Inwestora może to wymagać korekty w projekcie na etapie realizacji Inwestycji. o Ewentualne zmiany w projekcie należy uzgodnić z autorem. 3 o Po wykonaniu instalacji należy przeprowadzić ich regulację hydrauliczną tak aby uzyskać przepływy zgodne z obliczeniowymi. 4 o Przy regulacji hydraulicznej z wykorzystaniem zaworów z możliwością pomiaru przepływu wartością priorytetową jest przepływ, natomiast nastawa pozostaje wynikowa. 5 o Dobór zaworów trójdrogowych (k v ) należy potwierdzić przed zamówieniem, w zależności od ostatecznie dobranych central i wymienników ciepła. 6 o Elementy układu sterowania i automatycznej regulacji wchodzą w zakres dostawy urządzeń technologicznych. 7 o Należy zapewnić dostęp eksploatacyjny do wszystkich elementów instalacji wymagających obsługi. Dotyczy to w szczególności zespołów pompowo-regulacyjnych nagrzewnic, armatury odcinająco- regulacyjnej, odpowietrzników itp. 8 o Pod urządzenia technologiczne wymagające przytwierdzenia do podłoża należy wykonać fundamenty lub zakotwienia. 9 o Decyzją Projektanta centrali cieplnej (projekt wykonawczy punkt..3a) rezygnuje się opcjonalnego podłączenia instalacji ogrzewania podłogowego do nowoprojektowanych pomp ciepła. 0 o Obowiązkiem wykonawców instalacji jest dostarczenie wymaganych aktualnych atestów (dopuszczeń, certyfikatów) wszystkich zastosowanych materiałów i urządzeń. Wszelkie dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 5

16 urządzenia oraz narzędzia muszą być oznaczone znakiem bezpieczeństwa, a w stosunku do urządzeń, które nie podlegają obowiązkowi zgłaszania do certyfikacji na znak bezpieczeństwa i oznaczania tym znakiem, wykonawca jest zobowiązany dostarczyć odpowiednią deklarację dostawcy zgodności tych wyrobów z normami wprowadzonymi do obowiązkowego stosowania oraz wymaganiami określonymi właściwymi przepisami. o Wszelkie instalacje należy wykonać zgodnie z Prawem Budowlanym, Warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie oraz innymi obowiązującymi przepisami, Polskimi Normami wprowadzonymi do obowiązkowego stosowania, normami i innymi dokumentami wskazanymi w Projekcie, Warunkami technicznymi wykonania i odbioru robót budowlano montażowych. Tom II. Instalacje sanitarne i przemysłowe. oraz zgodnie ze sztuką budowlaną. o Zastrzega się prawa autorskie do w/w opracowania. Nazwy własne (producentów), znaki towarowe produktów lub urządzeń, zawarte w niniejszej dokumentacji należy każdorazowo traktować jako marki referencyjne, które można zastąpić rozwiązaniem równoważnym. dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 6

17 .0. Zestawienie urządzeń i materiałów.. Instalacja ogrzewania grzejnikowego Poz Iloś szt Nazwa GRZEJNIKI KOMPAKTOWE Grzejnik kompaktowy niezintegrowany równoważne, typ K/600-0,7 m, podłączenie z lewej strony, (pomieszczenie cwu) - Zawór termostatyczny z nastawą wstępną Danfoss lub typ RA-N prosty, Dn 5 - Zawór powrotny firmy Danfoss lub inne równoważne z funkcją odcięcia i spuszczenia wody typ RLV prosty, Dn 5 Grzejnik kompaktowy niezintegrowany równoważne, typ K/600-0,80 m, podłączenie z lewej strony, (pom -/80) - Zawór termostatyczny z nastawą wstępną Danfoss lub typ RA-N prosty, Dn 5 - Zawór powrotny firmy Danfoss lub inne równoważne z funkcją odcięcia i spuszczenia wody typ RLV prosty, Dn 5 Grzejnik kompaktowy niezintegrowany równoważne, typ K/600-,00 m, (pom -/80) - Zawór termostatyczny z nastawą wstępną Danfoss lub typ RA-N prosty, Dn 5 - Zawór powrotny firmy Danfoss lub inne równoważne z funkcją odcięcia i spuszczenia wody typ RLV prosty, Dn 5 Grzejnik kompaktowy niezintegrowany równoważne, typ K/600-,40 m, (pom -/80) - Zawór termostatyczny z nastawą wstępną Danfoss lub typ RA-N prosty, Dn 5 Producent/ Dystrybutor ul. Wichrowa Poznań tel. (06) fax (06) lub dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 7

18 Zawór powrotny firmy Danfoss lub inne równoważne z funkcją odcięcia i spuszczenia wody typ RLV prosty, Dn 5 Grzejnik kompaktowy niezintegrowany równoważne, typ 33K/900-,0 m, podłączenie z lewej strony, (kotłownia) - Zawór termostatyczny z nastawą wstępną Danfoss lub typ RA-N prosty, Dn 0 - Zawór powrotny firmy Danfoss lub inne równoważne z funkcją odcięcia i spuszczenia wody typ RLV prosty, Dn 0 Grzejnik kompaktowy niezintegrowany równoważne, typ 33K/900-,0 m, (pom. -/8) - Zawór termostatyczny z nastawą wstępną Danfoss lub typ RA-N prosty, Dn 0 - Zawór powrotny firmy Danfoss lub inne równoważne z funkcją odcięcia i spuszczenia wody typ RLV prosty, Dn 0 Grzejnik kompaktowy niezintegrowany równoważne, typ 33K/900-,40 m, (pom. magazyn oleju) - Zawór termostatyczny z nastawą wstępną Danfoss lub typ RA-N prosty, Dn 5 - Zawór powrotny firmy Danfoss lub inne równoważne z funkcją odcięcia i spuszczenia wody typ RLV prosty, Dn 5 GRZEJNIKI ZAWOROWE ZINTEGROWANE Grzejnik zaworowy zintegrowany równoważne, typ KV/400-0,40 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom.-/68, 0/73, /0, /80) 6 4 Grzejnik zaworowy zintegrowany równoważne, typ KV/400-0,40 m, z BIMS Plus Sp. z o.o lub inne równoważne dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 8

19 Danfoss lub (małe k v ), ( pom, -/98, 0/35, /9, /6) Grzejnik zaworowy zintegrowany ocynkowany ogniowo firmy VNH CosmoNova lub, typ KV/400o- 0,40 m, z wkładką zaworu termostatycznego firmy Danfoss lub inne równoważne (małe k v ), podłączenie z prawej strony, (pom, -/97) Grzejnik zaworowy zintegrowany równoważne, typ KV/500-0,40 m, z Danfoss lub (małe k v ), ( pom.-/78, 0/96) Grzejnik zaworowy zintegrowany równoważne, typ KV/500-0,40 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom, 0/97) Grzejnik zaworowy zintegrowany równoważne, typ KV/500-0,5 m, z Danfoss lub (małe k v ), ( pom, 0/00) Grzejnik zaworowy zintegrowany równoważne, typ KV/500-0,40 m, z Danfoss lub (małe k v ), ( pom. /48) 9 Grzejnik zaworowy zintegrowany równoważne, typ KV/500-0,5 m, z Danfoss lub (małe k v ), dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 9

20 9 3 5 ( pom. -/7, -/03) Grzejnik zaworowy zintegrowany równoważne, typ KV/500-,00 m, z Danfoss lub (małe k v ), ( pom. /0) Grzejnik zaworowy zintegrowany równoważne, typ KV/600-0,40 m, z Danfoss lub (małe k v ), ( pom. -/87, -/88) Grzejnik zaworowy zintegrowany równoważne, typ KV/600-0,60 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom. -/0) Grzejnik zaworowy zintegrowany równoważne, typ KV/600-0,7 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom. -/99, /43) Grzejnik zaworowy zintegrowany równoważne, typ KV/600-0,7 m, z Danfoss lub (małe k v ), ( pom. /5, /43, /58) Grzejnik zaworowy zintegrowany równoważne, typ KV/600-0,80 m, z Danfoss lub (małe k v ), ( pom. -/08, /45) Grzejnik zaworowy zintegrowany dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 0

21 8 równoważne, typ KV/600-0,9 m, z Danfoss lub (małe k v ), ( pom. /0) Grzejnik zaworowy zintegrowany równoważne, typ KV/600-,00 m, z Danfoss lub (małe k v ), ( pom. /5) Grzejnik zaworowy zintegrowany równoważne, typ KV/600-,0 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom. -/83) Grzejnik zaworowy zintegrowany równoważne, typ KV/600-,0 m, z Danfoss lub (małe k v ), ( pom. /4, /5) Grzejnik zaworowy zintegrowany równoważne, typ KV/500-0,4 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom. 0/99) Grzejnik zaworowy zintegrowany równoważne, typ KV/500-0,6 m, z Danfoss lub (małe k v ), ( pom. -/75) Grzejnik zaworowy zintegrowany równoważne, typ KV/600-0,7 m, z dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski

22 Danfoss lub (małe k v ), ( pom. /70, -/7) Grzejnik zaworowy zintegrowany równoważne, typ KV/600-0,80 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom. /47) Grzejnik zaworowy zintegrowany 3 równoważne, typ KV/600-0,80 m, z Danfoss lub (małe k v ), (pom.-/70,- /7, -/83) Grzejnik zaworowy zintegrowany równoważne, typ KV/600-,00 m, z Danfoss lub (małe k v ), ( pom, /54) Grzejnik zaworowy zintegrowany równoważne, typ KV/600-,0 m, z Danfoss lub (małe k v ), ( pom. /56) Grzejnik zaworowy zintegrowany równoważne, typ KV/600-,40 m, z Danfoss lub (małe k v ), ( pom. /) Grzejnik zaworowy zintegrowany równoważne, typ KV/600-,60 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom. /60) dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski

23 Grzejnik zaworowy zintegrowany równoważne, typ KV/600-,60 m, z Danfoss lub (małe k v ), ( pom. /0) Grzejnik zaworowy zintegrowany równoważne, typ 33KV/300-,40 m, z Danfoss lub (małe k v ), ( pom. /0, /53, /55) Grzejnik zaworowy zintegrowany równoważne, typ 33KV/600-,40 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom. /6) Grzejnik zaworowy zintegrowany równoważne, typ 33KV/900-,0 m, z Danfoss lub (małe k v ), ( pom. -/96) GRZEJNIKI HIGIENICZNE ZAWOROWE równoważne, typ 0V/400-0,40 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom.-/40, -/54, -/6, -/64, -/65, /7, /4) 3 równoważne, typ 0V/400-0,40 m, z Danfoss lub (małe k v ), ( pom.-/0, -/, -/, -/37, -/39, -/4, -/4, -/45, -/46, dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 3

24 -/57, -/59, -/7a, -/78, 0/79, /05, /8, /68, /6, /6a) 3 4 równoważne, typ 0V/400-0,5 m, z Danfoss lub (małe k v ), ( pom.-/36, -/63, /4, /5) 3 równoważne, typ 0V/400-0,60 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom. /47) 3 równoważne, typ 0V/500-0,40 m, z Danfoss lub (małe k v ), ( pom. 0/47) 3 równoważne, typ 0V/500-0,60 m, z Danfoss lub (małe k v ), ( pom. 0/57) 3 równoważne, typ 0V/500-0,7 m, z Danfoss lub (małe k v ), (pom. 0/75) 3 równoważne, typ 0V/500-0,80 m, z Danfoss lub (małe k v ), ( pom. 0/6, 0/63) dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 4

25 równoważne, typ 0V/500-,00 m, z Danfoss lub (małe k v ), ( pom. 0/65) równoważne, typ 0V/600-0,40 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom. /90) równoważne, typ 0V/600-0,5 m, z Danfoss lub (małe k v ), ( pom. /9) równoważne, typ 0V/600-0,60 m, z Danfoss lub (małe k v ), ( pom. /54, /94) równoważne, typ 0V/600-0,7 m, z Danfoss lub (małe k v ), ( pom. /58) równoważne, typ 0V/600-0,80 m, z Danfoss lub (małe k v ), ( pom. /50, /87) 4 3 równoważne, typ 0V/400-0,40 m, z dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 5

26 Danfoss lub (małe k v ), ( pom. -/03, /09, /0) równoważne, typ 0V/400-0,5 m, z Danfoss lub (małe k v ), ( pom. -/7, -/34) równoważne, typ 0V/400-, m, z Danfoss lub (małe k v ), ( pom. /74) równoważne, typ 0V/500-0,40 m, z Danfoss lub (małe k v ), ( pom. 0/4, /77) równoważne, typ 0V/500-0,5 m, z Danfoss lub (małe k v ), ( pom. -/4) równoważne, typ 0V/500-0,60 m, z Danfoss lub (małe k v ), ( pom. -/6) 5 równoważne, typ 0V/500-0,7 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 6

27 ( pom. -/50) równoważne, typ 0V/500-0,7 m, z Danfoss lub (małe k v ), ( pom. -/58, 0/08, 0/5, 0/0) równoważne, typ 0V/500-0,80 m, z Danfoss lub (małe k v ), ( pom. 0/07, /59) równoważne, typ 0V/500-,00 m, z Danfoss lub (małe k v ), ( pom.0/3) równoważne, typ 0V/500-, m, z Danfoss lub (małe k v ), ( pom.0/8, 0/55) równoważne, typ 0V/500-,0 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom.0/4) równoważne, typ 0V/500-,0 m, z Danfoss lub (małe k v ), ( pom.0/4, 0/7) 5 dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 7

28 równoważne, typ 0V/500-,3 m, z Danfoss lub (małe k v ), ( pom. 0/04) równoważne, typ 0V/500-,40 m, z Danfoss lub (małe k v ), ( pom.0/34, 0/7) równoważne, typ 0V/500-,60 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom.0/0) równoważne, typ 0V/500-,60 m, z Danfoss lub (małe k v ), ( pom.0/34) równoważne, typ 0V/600-0,40 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom./7, /4) równoważne, typ 0V/600-0,60 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom. -/47) 6 równoważne, typ 0V/600-0,60 m, z dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 8

29 Danfoss lub (małe k v ), ( pom.-/9, /86) 6 równoważne, typ 0V/600-0,7 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom. /09) 6 6 równoważne, typ 0V/600-0,7 m, z Danfoss lub (małe k v ), ( pom./35, /38, /39, /96, /98, /00) 6 równoważne, typ 0V/600-0,80 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom.-/07, 0/76) 6 4 równoważne, typ 0V/600-0,80 m, z Danfoss lub (małe k v ), ( pom. 0/48, /5, /7, /39) 7 równoważne, typ 0V/600-0,9 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom./69, /04) 7 3 równoważne, typ 0V/600-0,9 m, z Danfoss lub (małe k v ), ( pom.-/5, 0/67, /05) dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 9

30 równoważne, typ 0V/600-,00 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom. 0/37, /04) równoważne, typ 0V/600-,00 m, z Danfoss lub (małe k v ), ( pom. /0, /05, /06, /07, /08) równoważne, typ 0V/600-, m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom.-/05, -/08, /33, 0/5) równoważne, typ 0V/600-, m, z Danfoss lub (małe k v ), ( pom. -/04) równoważne, typ 0V/600-,0 m, z Danfoss lub (małe k v ), ( pom./4, /09, /05, /06, /07, /08, /) równoważne, typ 0V/600-,3 m, z Danfoss lub (małe k v ), ( pom. -/06, /) 7 dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 30

31 równoważne, typ 0V/600-,40 m, z Danfoss lub (małe k v ), ( pom. -/0, -/, 0/4, /43, /5, /76) równoważne, typ 0V/600-,60 m, z Danfoss lub (małe k v ), ( pom. -/9, /0, /5, /3, /56, /, /, /3) równoważne, typ 0V/900-0,9 m, z Danfoss lub (małe k v ), ( pom. /34) równoważne, typ 0V/900-,0 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom. /89) równoważne, typ 0V/900-,3 m, z Danfoss lub (małe k v ), ( pom. 0/78) równoważne, typ 30V/500-,00 m, z Danfoss lub (małe k v ), ( pom. 0/64) 8 równoważne, typ 30V/500-,0 m, z dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 3

32 Danfoss lub (małe k v ), ( pom. 0/58, 0/60) równoważne, typ 30V/500-,3 m, z Danfoss lub (małe k v ), ( pom. 0/56, 0/6, 0/66) równoważne, typ 30V/500-,40 m, z Danfoss lub (małe k v ), ( pom. /0, /04) równoważne, typ 30V/500-,60 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom. 0/, 0/68, /8) równoważne, typ 30V/500-,60 m, z Danfoss lub (małe k v ), ( pom. 0/4, 0/54, /05) równoważne, typ 30V/600-, m, z Danfoss lub (małe k v ), ( pom. /48, /30, /33, /35) równoważne, typ 30V/600-, m, z Danfoss lub, podłączenie z prawej strony, ( pom. /9) 9 6 dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 3

33 równoważne, typ 30V/600-,0 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom. -/6, /73, /3, /34, /36) równoważne, typ 30V/600-,0 m, z Danfoss lub (małe k v ), ( pom. 0/0, /60, /3) równoważne, typ 30V/600-,3 m, z Danfoss lub, podłączenie z lewej strony, ( pom. /9a) równoważne, typ 30V/600-,3 m, z Danfoss lub (małe k v ), ( pom. /3, /8) równoważne, typ 30V/600-,3 m, z Danfoss lub, podłączenie z prawej strony, ( pom./9) równoważne, typ 30V/600-,40 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom.-/79, -/7, -/84, /0) 9 równoważne, typ 30V/600-,40 m, z Danfoss lub (małe k v ), dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 33

34 ( pom. /04, /37) 9 4 równoważne, typ 30V/600-,60 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom./83, /, /3) 9 5 równoważne, typ 30V/600-,60 m, z Danfoss lub (małe k v ), ( pom. -/4, /39) 0 równoważne, typ 30V/900-,0 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom.0/49) 0 równoważne, typ 30V/900-,0 m, z Danfoss lub (małe k v ), ( pom. -/, 0/50) 0 5 równoważne, typ 30V/900-,40 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom. 0/50 0/63, 0/49, /3) 0 równoważne, typ 30V/900-,40 m, z Danfoss lub (małe k v ), ( pom. 0/03) dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 34

35 0 równoważne, typ 30V/900-,60 m, z Danfoss lub (małe k v ), podłączenie z lewej strony, ( pom. 0/80, /45) 0 4 równoważne, typ 30V/900-,60 m, z Danfoss lub podłączenie z prawej strony, ( pom.0/80, /0, /4) GRZEJNIKI ZAWOROWE Z PODŁĄCZENIEM T6 Grzejnik zaworowy z podłączeniem T6 równoważne, typ 33VM/300-,80 m, z Danfoss lub, głowica termostatyczna z lewej strony, ( pom./57) GRZEJNIKI HIGIENICZNE ZAWOROWE Z PODŁĄCZENIEM T6 z podłączeniem T6 3 równoważne, typ 30VM/500-,80 m, z Danfoss lub (małe k v ), głowica termostatyczna z lewej strony, ( pom.0/09, 0/9) z podłączeniem T6 równoważne, typ 30VM/500-,80 m, z Danfoss lub (małe k v ), głowica termostatyczna z prawej strony, ( pom.06, 0/69, 0/70) z podłączeniem T6 równoważne, typ 30VM/600-,80 m, z Danfoss lub (małe k v ), głowica termostatyczna z lewej strony, ( pom./38) dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 35

36 7 z podłączeniem T6 równoważne, typ 30VM/900-,80 m, z Danfoss lub (małe k v ), głowica termostatyczna z lewej strony, ( pom.0/49) GRZEJNIKI ŁAZIENKOWE DEKORACYJNE Grzejnik łazienkowy drabinkowy firmy VNH CosmoNOVA lub inne równoważne CosmoART Standard 700x500 m, podłączenie od ściany, (pom. -/3, -/74, 0/05, 0/06, 0/, 0/3, 0/4, 0/8, 0/, 0/, /36, /40, /49, /5, /53, /55, /57, /6, /78, /79, /97, /99, /0) - Zawór termostatyczny z nastawą wstępną Danfoss lub typ RA-N trójosiowy prawy, Dn 5 - Zawór powrotny firmy Danfoss lub inne równoważne z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 5 Grzejnik łazienkowy drabinkowy firmy VNH CosmoNOVA lub inne równoważne CosmoART Standard 700x600 m, podłączenie od ściany, (pom. -/48, 0/0, 0/7, 0/5, 0/98, /95, /03) - Zawór termostatyczny z nastawą wstępną Danfoss lub typ RA-N trójosiowy prawy, Dn 5 - Zawór powrotny firmy Danfoss lub inne równoważne z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 5 4 Grzejnik łazienkowy drabinkowy firmy VNH CosmoNOVA lub inne równoważne CosmoART Standard 00x500 m, podłączenie od ściany, (pom.- /60, -/73, -/00, /59) - Zawór termostatyczny z nastawą wstępną Danfoss lub typ RA-N trójosiowy prawy, Dn 5 - Zawór powrotny firmy Danfoss lub inne równoważne z funkcją odcięcia i dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 36

37 5 3 spuszczenia wody typ RLV kątowy, Dn 5 Grzejnik łazienkowy drabinkowy firmy VNH CosmoNOVA lub inne równoważne CosmoART Standard 00x750 m, podłączenie od ściany, (pom.0/6, /64, /6) - Zawór termostatyczny z nastawą wstępną Danfoss lub typ RA-N trójosiowy prawy, Dn 5 - Zawór powrotny firmy Danfoss lub inne równoważne z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 5 Grzejnik łazienkowy drabinkowy firmy VNH CosmoNOVA lub inne równoważne CosmoART Standard 500x600 m, podłączenie od ściany, (pom./7) - Zawór termostatyczny z nastawą wstępną Danfoss lub typ RA-N trójosiowy prawy, Dn 5 - Zawór powrotny firmy Danfoss lub inne równoważne z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 5 Grzejnik łazienkowy drabinkowy firmy VNH CosmoNOVA lub inne równoważne CosmoART Standard 500x740 m, podłączenie od ściany, (pom. 0/46, /07) - Zawór termostatyczny z nastawą wstępną Danfoss lub typ RA-N trójosiowy prawy, Dn 5 - Zawór powrotny firmy Danfoss lub inne równoważne z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 5 Grzejnik łazienkowy drabinkowy firmy VNH CosmoNOVA lub inne równoważne CosmoART Standard 500x890 m, podłączenie od ściany, (pom./4, /44) - Zawór termostatyczny z nastawą wstępną Danfoss lub typ RA-N trójosiowy prawy, Dn 5 - Zawór powrotny firmy Danfoss lub inne równoważne z funkcją odcięcia i dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 37

38 spuszczenia wody typ RLV kątowy, Dn 5 Grzejnik łazienkowy drabinkowy firmy VNH CosmoNOVA lub inne równoważne CosmoART Standard 800x750 m, podłączenie od ściany, (pom.- /86, -/89, /63) - Zawór termostatyczny z nastawą wstępną Danfoss lub typ RA-N trójosiowy prawy, Dn 5 - Zawór powrotny firmy Danfoss lub inne równoważne z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 5 Głowica termostatyczna gazowa firmy Danfoss lub typ RA 994 do wkładek zaworowych i zaworów termostatycznych firmy Danfoss lub inne równoważne typ RA-N Siłownik elektrotermiczny firmy Danfoss lub typ TWA-A, 4V, do wkładek zaworowych i zaworów termostatycznych firmy Danfoss lub typ RA-N, alternatywnie głowica termostatyczna gazowa firmy Danfoss lub inne równoważne- opcja do decyzji Inwestora Kątowy dwururowy zestaw przyłączeniowy firmy Danfoss lub, typ RLV-KD do grzejników płytowych zaworowych firny firmy VNH CosmoNOVA lub z możliwością odcięcia i spustu Danfoss Sp. z o.o. lub ul. Chrzanowska Grodzisk Mazowiecki tel: fax: lub Danfoss Sp. z o.o. lub Danfoss Sp. z o.o. lub Regulator różnicy ciśnień firmy Danfoss lub typ ASV-PV gz DN 3 - nastawialna różnica ciśnień pod pionem 5-5kPa - kapilara impulsowa do połączenia z zaworem ASV-M 3 Regulator różnicy ciśnień firmy Danfoss lub typ ASV-PV gz DN 40 - nastawialna różnica ciśnień pod pionem 5- Danfoss Sp. z o.o. lub Danfoss Sp. z o.o. lub dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 38

39 3 5kPa - kapilara impulsowa do połączenia z zaworem ASV-M Regulator różnicy ciśnień firmy Danfoss lub typ ASV-PV gz DN 50 - nastawialna różnica ciśnień pod pionem 5-5kPa - kapilara impulsowa do połączenia z zaworem ASV-M Zawór nastawny firmy Danfoss lub inne równoważne typ ASV-M gz DN 3 Zawór nastawny firmy Danfoss lub inne równoważne typ ASV-M gz DN 40 Zawór nastawny firmy Danfoss lub inne równoważne typ ASV-M gz DN 50 Zawór równoważący nastawny firmy Oventrop lub typ Hydrocontrol_R, DN 5 z króćcami do pomiaru przepływu Zawór równoważący nastawny firmy Oventrop lub typ Hydrocontrol_R, DN 0 z króćcami do pomiaru przepływu Danfoss Sp. z o.o. lub Danfoss Sp. z o.o. lub Danfoss Sp. z o.o. lub Danfoss Sp. z o.o. lub Oventrop Sp.z.o.o. ul. Polna 36 B PL Stare Babice Tel +48 (0) fax +48 (0) lub Oventrop Sp.z.o.o. lub Kulowy zawór odcinający DN 0 lub 3 Kulowy zawór odcinający DN 5 lub 3 Kulowy zawór odcinający DN 3 lub 3 Kulowy zawór odcinający DN 50 3 kpl Rozdzielacz R0 Szafka podtynkowa na rozdzielacze firmy UPONOR lub typ UFH- rozmiar na -7 pętli grzewczych, Komplet rozdzielaczy Uponor H lub inne równoważne (4 pętle grzewczych) wyposażonych w zawory odcinające (szt.), odpowietrzające i odwadniające, lub Uponor Sp. z o.o. Pass 0 Budynek K Błonie Tel Fax lub dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 39

40 nyple ¾ oraz uchwyty montażowe KOMPLET. Rozdzielacz R, R4 Szafka podtynkowa na rozdzielacze firmy UPONOR lub typ UFH- rozmiar na -7 pętli grzewczych, 3 kpl Komplet rozdzielaczy Uponor H lub inne równoważne (5 pętli grzewczych) wyposażonych w zawory odcinające (szt.), odpowietrzające i odwadniające, nyple ¾ oraz uchwyty montażowe KOMPLET. Rozdzielacz R, R3, R6, R3 Szafka podtynkowa na rozdzielacze firmy UPONOR lub typ UFH- (rozmiar na -7 pętli grzewczych, 3 4kpl Komplet rozdzielaczy Uponor H lub inne równoważne (6 pętli grzewczych) wyposażonych w zawory odcinające (szt.), odpowietrzające i odwadniające, nyple ¾ oraz uchwyty montażowe KOMPLET. Rozdzielacz R0, R, R, R5, R7 Szafka podtynkowa na rozdzielacze firmy UPONOR lub typ UFH- (rozmiar na -7 pętli grzewczych, 3 5kpl Komplet rozdzielaczy Uponor H lub inne równoważne (7 pętli grzewczych) wyposażonych w zawory odcinające (szt.), odpowietrzające i odwadniające, nyple ¾ oraz uchwyty montażowe KOMPLET. Rozdzielacz R4, R5, R8, R9, R8, R9 Szafka podtynkowa na rozdzielacze firmy UPONOR lub typ UFH- (rozmiar na 8-9 pętli grzewczych, 3 6kpl Komplet rozdzielaczy Uponor H lub inne równoważne (8 pętli grzewczych) wyposażonych w zawory odcinające (szt.), odpowietrzające i odwadniające, nyple ¾ oraz uchwyty montażowe KOMPLET. 3 3kpl Rozdzielacz R7, R6, R0 Szafka podtynkowa na rozdzielacze firmy UPONOR lub typ UFH- (rozmiar na 8-9 pętli grzewczych, Komplet rozdzielaczy Uponor H lub inne równoważne (9 pętli grzewczych) wyposażonych w zawory odcinające Uponor Sp. z o.o. lub Uponor Sp. z o.o. lub Uponor Sp. z o.o. lub Uponor Sp. z o.o. lub Uponor Sp. z o.o. lub dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 40

41 (szt.), odpowietrzające i odwadniające, nyple ¾ oraz uchwyty montażowe KOMPLET. 3 Odpowietrznik automatyczny firmy Flamco lub typ Flexvent Dn 5 3 Zbiornik odpowietrzający o pojemności dm 3 z automatycznym odpowietrznikiem Zawór spustowy z korkiem i złączką do węża Dn 5 z zabezpieczeniem przed przypadkowym otwarciem Zawór spustowy z korkiem i złączką do węża Dn 0 z zabezpieczeniem przed przypadkowym otwarciem Punkt stały, komplet- zasilanie i powrót 35x,5 szt; 4x,5 6 szt; 54x,5 4 szt; 76,x,0 szt; 88,9x,0 4 szt. Rura wielowarstwowa firmy Uponor lub inne równoważne typ MLC w izolacji termicznej do układania w posadzce φ 6x,0 ; l 4900 m, φ 0x,5 ; l 460 m, Rura stalowa czarna cienkościenna, ocynkowana od zewnątrz firmy KAN, - system KAN- therm Steel lub w izolacji termicznej 8x, l 5 m, x,5 l 8 m, 8x,5 l 85 m, 35x,5 l 40 m, 4x,5 l 80 m 54x,5 l 0 m 76,x,0 l 05 m 88,9x,0 l 5 m Rura stalowa czarna bez szwu wg PN-80/H-749 w izolacji termicznej: Dn 5 l 50 m, Uponor Sp. z o.o. lub MODERNIZACJA INSTALACJI CO W POMIESZCZENIU KOMUNIKACJI między pom. 0/9-0/93 Grzejnik zaworowy zintegrowany równoważne, typ 33KV/600-,40 m, z Danfoss lub, podłączenie z lewej strony, ( komunikacja) dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 4

42 3 4 Głowica termostatyczna gazowa firmy Danfoss lub typ RA 994 do wkładek zaworowych i zaworów termostatycznych firmy Danfoss lub inne równoważne typ RA-N Kątowy dwururowy zestaw przyłączeniowy firmy Danfoss lub, typ RLV-KD do grzejników płytowych zaworowych firny firmy VNH CosmoNOVA lub z możliwością odcięcia i spustu Rura wielowarstwowa firmy Uponor lub inne równoważne MLC w izolacji termicznej do układania w posadzce φ 0x,5 ; l 8 m, Danfoss Sp. z o.o ul. Chrzanowska Grodzisk Mazowiecki tel: fax: lub Danfoss Sp. z o.o. lub Uponor Sp. z o.o. Pass 0 Budynek K Błonie Tel Fax lub 3 ROBOTY ROZBIÓRKOWE w obszarze między osiami J-P i 9-3 6Demontaż grzejników firmy Purmo typ P wraz z armaturą podłączeniową z wyburzanych i modernizowanych pomieszczeń Demontaż rozdzielaczy instalacji c.o wraz z armaturą Demontaż rurociągów z polietylenu sieciowanego (PEX) ułożonych w posadzce: φ 6x,0 i 0x,5 ; l 00 m, Demontaż rurociągów miedzianych w izolacji ułożonych nad sufitem podwieszanym: φ 0x,5 l 40 m, Uwagi:. Izolacja rurociągów wg punktu.4 opisu technicznego.. Dobór szafek rozdzielaczy uzgodnić z branżą architektoniczną na etapie realizacji. 3. Elementy automatyki należy skonfigurować zgodnie z wytycznymi sterowania i automatycznej regulacji punkt Całość automatyki wchodzi w zakres Wykonawcy instalacji ogrzewania... Instalacja ogrzewania podłogowego Poz Iloś szt Nazwa 4kpl Rozdzielacz ogrzewania podłogowego RP RP4: Szafka podtynkowa na rozdzielacz typ UFH- (rozmiar na 8-0 pętli grzewczych) Producen t/ Dystrybut or Uponor Sp. z o.o. Pass 0 Budynek K Błonie Tel dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 4

43 Komplet rozdzielaczy tworzywowych segmentowych z przepływomierzami, (9 pętli grzewczych) wraz z zestawem podstawowym Uponor lub, wyposażonych w zawory odcinające (szt.), odpowietrzające i odwadniające, nyple ¾ oraz uchwyty montażowe KOMPLET. kpl Układ kontrolno-pomiarowy 4V firmy UPONOR lub do rozdzielaczy ogrzewania podłogowego: - zawór regulacyjny dla rozdzielacza z siłownikiem Uponor TA 4V 4 szt. - skrzynka połączeniowa Uponor Radio C-56 transformatorem szt. - termostat pokojowy Uponor Radio T-75 z wyświetlaczem 4 szt. - programator Uponor Radio I-765 radio Układ kontrolno-pomiarowy jako opcjauzgodnić z branżą sterowania i automatycznej regulacji na etapie realizacji inwestycji 3 Rolowana płyta systemowa firmy UPONOR lub typ DES wielkość 30-3mm A~560m Uwaga: Twardość płyty i izolację przeciwwilgociową uzgodnić na etapie wykonawstwa z branżą architektoniczno-konstrukcyjną. 4 Płyta izolacyjna z twardego styropianu λ=0,040 W/(m K), grubość 50 mm, A~560m 5 7 Złączki gwintowane do połączenia z rozdzielaczem: - rury pepex-a Q&E 0x,0 6 Komplet akcesoriów do ogrzewania podłogowego (A~560m): - spinki do mocowania rur 4-0 mm, - taśma, - taśma brzegowa 8x50, - paraizolacja - Uponor dylatacyjny 0x00 lub inne równoważne 7 Rura do ogrzewania podłogowego firmy UPONOR lub typ pepex-a Q&E w zwoju: - 0x,0 l= ~300 m, 8 8 Odpowietrznik automatyczny firmy Flamco lub typ Flexvent Dn 5 9 Zbiornik odpowietrzający o pojemności dm 3 z automatycznym odpowietrznikiem Fax lub Uponor Sp. z o.o. lub Uponor Sp. z o.o. lub producent dowolny Uponor Sp. z o.o. lub Uponor Sp. z o.o. lub Uponor Sp. z o.o. lub lub lub dr inż. Mieczysław Porowski, mgr inż. Tomasz Murawa, mgr inż. Tomasz Michalski 43
