SPIS ZAWARTOŚCI PROJEKTU CZĘŚĆ FORMALNA OŚWIADCZENIE

Transkrypt

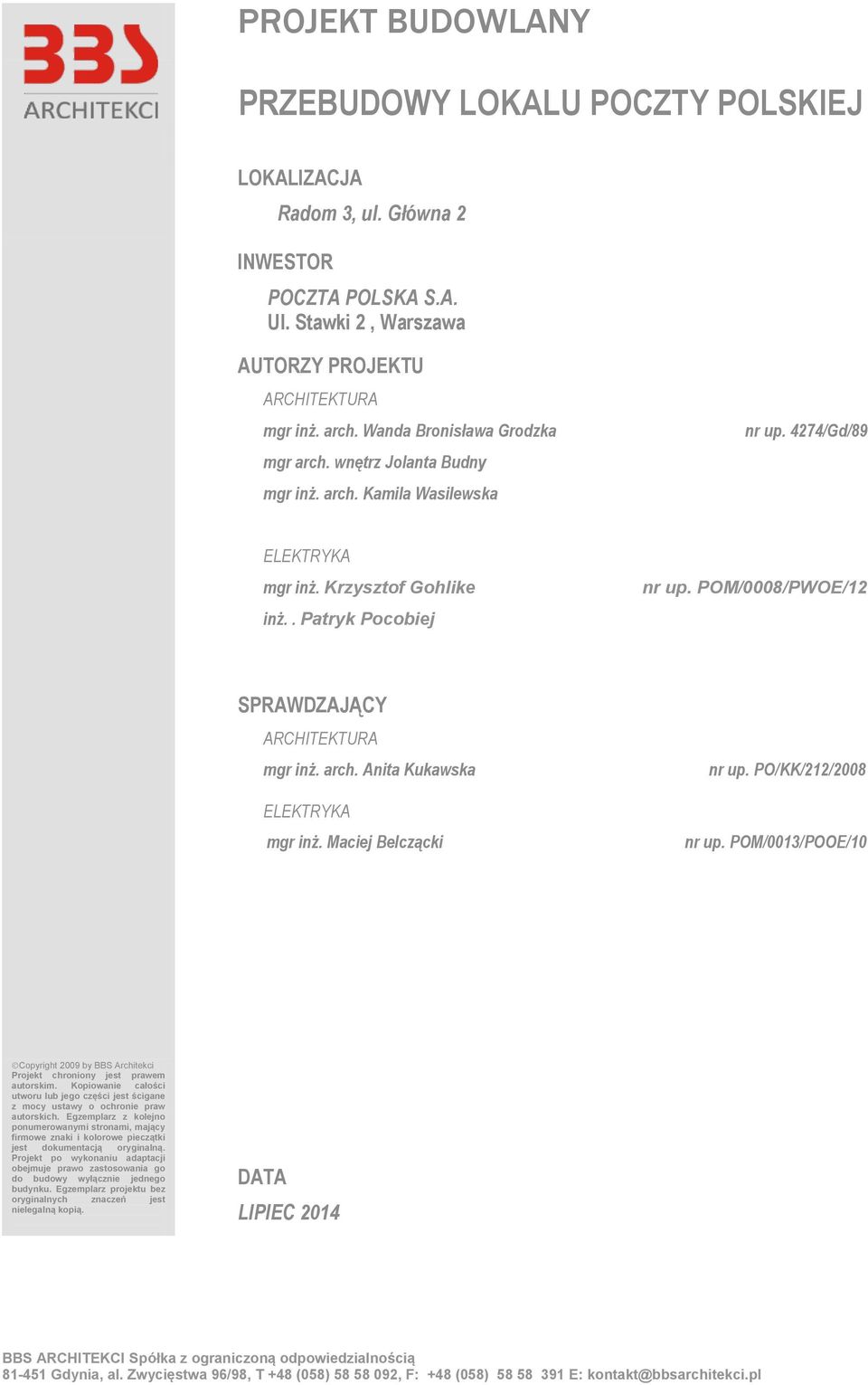

1 PROJEKT BUDOWLANY PRZEBUDOWY LOKALU POCZTY POLSKIEJ LOKALIZACJA Radom 3, ul. Główna 2 INWESTOR POCZTA POLSKA S.A. Ul. Stawki 2, Warszawa AUTORZY PROJEKTU ARCHITEKTURA mgr inż. arch. Wanda Bronisława Grodzka mgr arch. wnętrz Jolanta Budny mgr inż. arch. Kamila Wasilewska nr up. 4274/Gd/89 ELEKTRYKA mgr inż. Krzysztof Gohlike inż.. Patryk Pocobiej nr up. POM/0008/PWOE/12 SPRAWDZAJĄCY ARCHITEKTURA mgr inż. arch. Anita Kukawska ELEKTRYKA mgr inż. Maciej Belczącki nr up. PO/KK/212/8 nr up. POM/0013/POOE/10 Copyright 9 by BBS Architekci Projekt chroniony jest prawem autorskim. Kopiowanie całości utworu lub jego części jest ścigane z mocy ustawy o ochronie praw autorskich. Egzemplarz z kolejno ponumerowanymi stronami, mający firmowe znaki i kolorowe pieczątki jest dokumentacją oryginalną. Projekt po wykonaniu adaptacji obejmuje prawo zastosowania go do budowy wyłącznie jednego budynku. Egzemplarz projektu bez oryginalnych znaczeń jest nielegalną kopią. DATA LIPIEC 2014 BBS ARCHITEKCI Spółka z ograniczoną odpowiedzialnością Gdynia, al. Zwycięstwa 96/98, T +48 (058) , F: +48 (058) E: kontakt@bbsarchitekci.pl

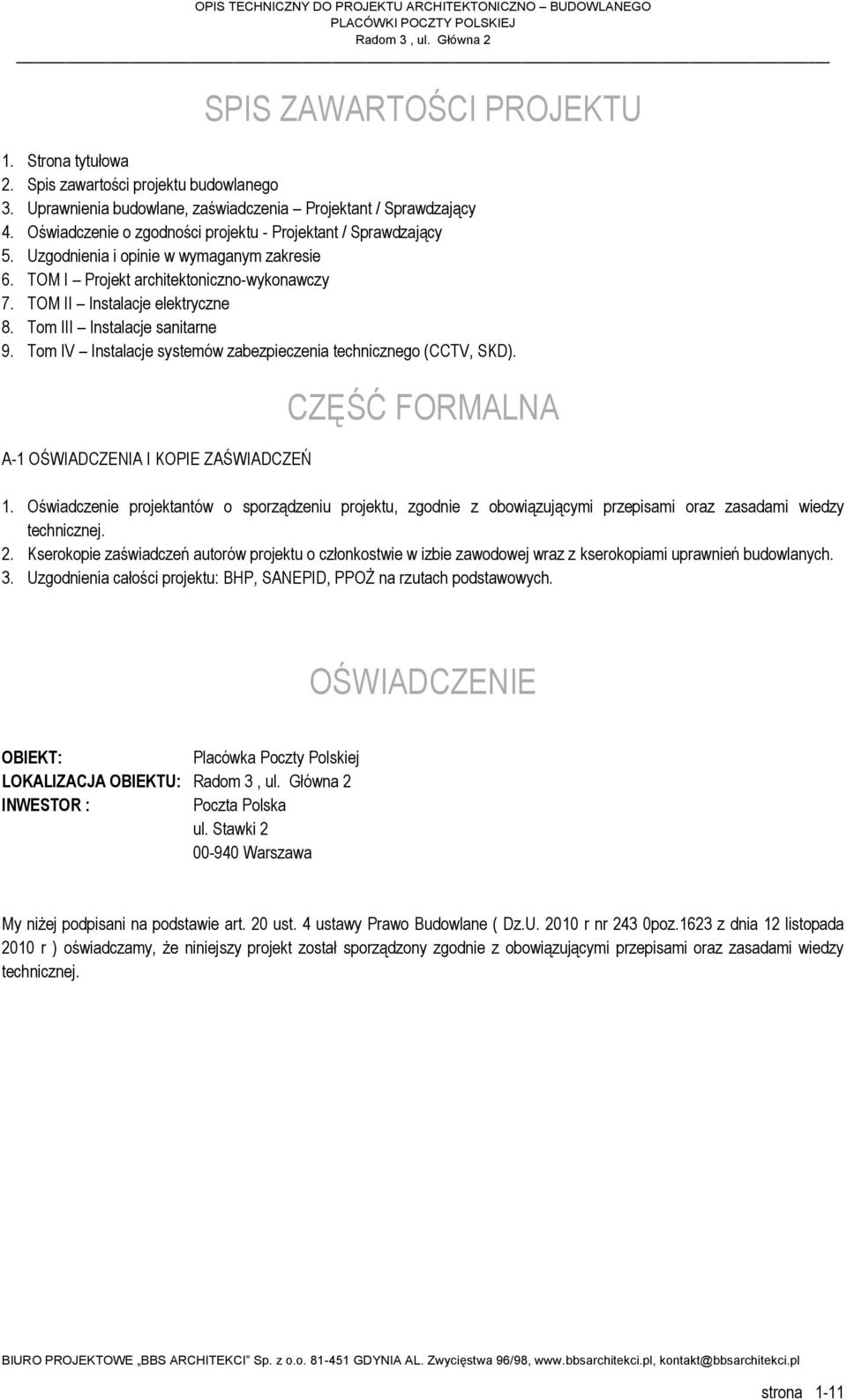

2 SPIS ZAWARTOŚCI PROJEKTU 1. Strona tytułowa 2. Spis zawartości projektu budowlanego 3. Uprawnienia budowlane, zaświadczenia Projektant / Sprawdzający 4. Oświadczenie o zgodności projektu - Projektant / Sprawdzający 5. Uzgodnienia i opinie w wymaganym zakresie 6. TOM I Projekt architektoniczno-wykonawczy 7. TOM II Instalacje elektryczne 8. Tom III Instalacje sanitarne 9. Tom IV Instalacje systemów zabezpieczenia technicznego (CCTV, SKD). A-1 OŚWIADCZENIA I KOPIE ZAŚWIADCZEŃ CZĘŚĆ FORMALNA 1. Oświadczenie projektantów o sporządzeniu projektu, zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. 2. Kserokopie zaświadczeń autorów projektu o członkostwie w izbie zawodowej wraz z kserokopiami uprawnień budowlanych. 3. Uzgodnienia całości projektu: BHP, SANEPID, PPOŻ na rzutach podstawowych. OŚWIADCZENIE OBIEKT: Placówka Poczty Polskiej LOKALIZACJA OBIEKTU: INWESTOR : Poczta Polska ul. Stawki Warszawa My niżej podpisani na podstawie art. 20 ust. 4 ustawy Prawo Budowlane ( Dz.U r nr 243 0poz.1623 z dnia 12 listopada 2010 r ) oświadczamy, że niniejszy projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. strona 1-11

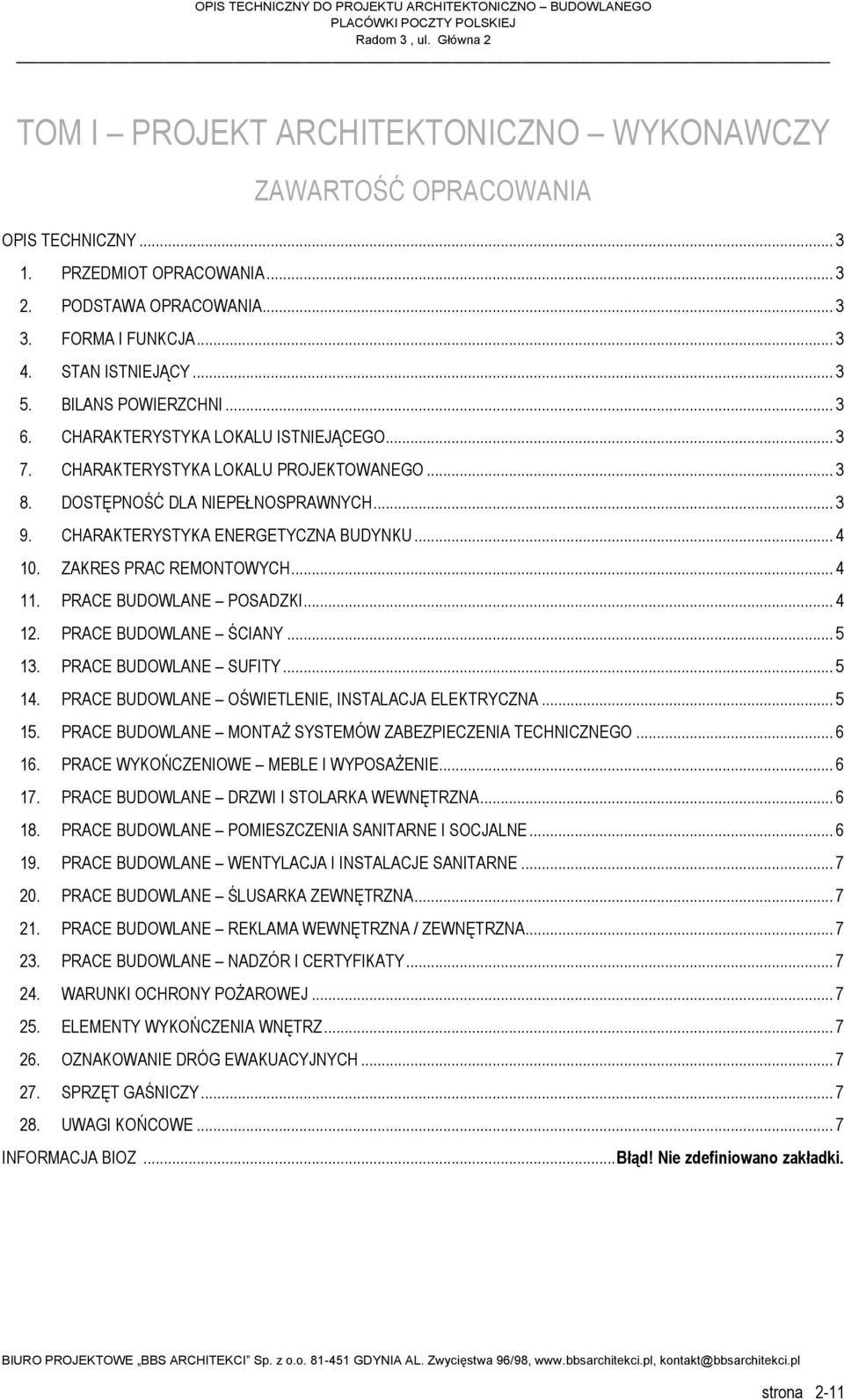

3 TOM I PROJEKT ARCHITEKTONICZNO WYKONAWCZY ZAWARTOŚĆ OPRACOWANIA OPIS TECHNICZNY PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA FORMA I FUNKCJA STAN ISTNIEJĄCY BILANS POWIERZCHNI CHARAKTERYSTYKA LOKALU ISTNIEJĄCEGO CHARAKTERYSTYKA LOKALU PROJEKTOWANEGO DOSTĘPNOŚĆ DLA NIEPEŁNOSPRAWNYCH CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU ZAKRES PRAC REMONTOWYCH PRACE BUDOWLANE POSADZKI PRACE BUDOWLANE ŚCIANY PRACE BUDOWLANE SUFITY PRACE BUDOWLANE OŚWIETLENIE, INSTALACJA ELEKTRYCZNA PRACE BUDOWLANE MONTAŻ SYSTEMÓW ZABEZPIECZENIA TECHNICZNEGO PRACE WYKOŃCZENIOWE MEBLE I WYPOSAŻENIE PRACE BUDOWLANE DRZWI I STOLARKA WEWNĘTRZNA PRACE BUDOWLANE POMIESZCZENIA SANITARNE I SOCJALNE PRACE BUDOWLANE WENTYLACJA I INSTALACJE SANITARNE PRACE BUDOWLANE ŚLUSARKA ZEWNĘTRZNA PRACE BUDOWLANE REKLAMA WEWNĘTRZNA / ZEWNĘTRZNA PRACE BUDOWLANE NADZÓR I CERTYFIKATY WARUNKI OCHRONY POŻAROWEJ ELEMENTY WYKOŃCZENIA WNĘTRZ OZNAKOWANIE DRÓG EWAKUACYJNYCH SPRZĘT GAŚNICZY UWAGI KOŃCOWE... 7 INFORMACJA BIOZ... Błąd! Nie zdefiniowano zakładki. strona 2-11

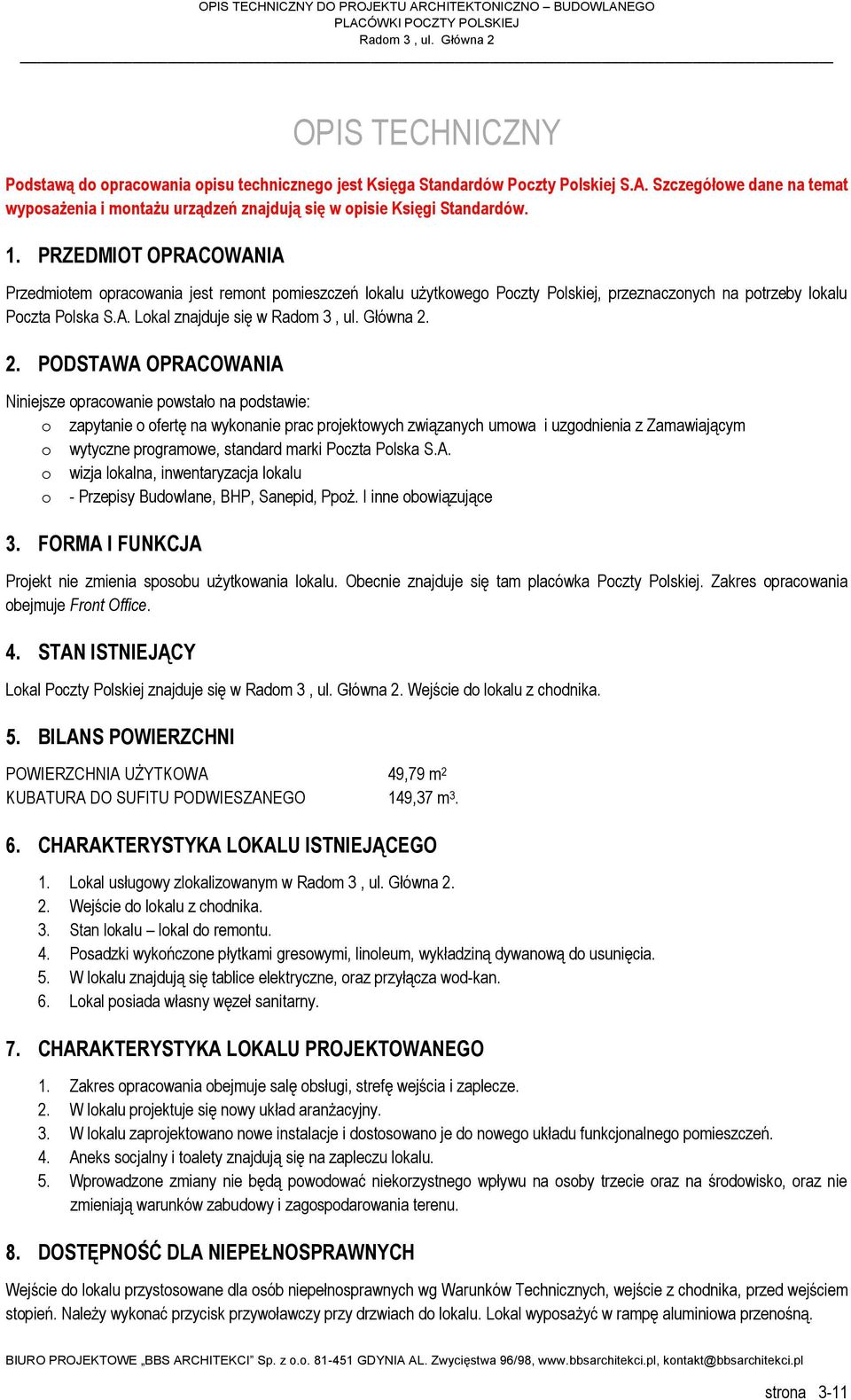

4 OPIS TECHNICZNY Podstawą do opracowania opisu technicznego jest Księga Standardów Poczty Polskiej S.A. Szczegółowe dane na temat wyposażenia i montażu urządzeń znajdują się w opisie Księgi Standardów. 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest remont pomieszczeń lokalu użytkowego Poczty Polskiej, przeznaczonych na potrzeby lokalu Poczta Polska S.A. Lokal znajduje się w. 2. PODSTAWA OPRACOWANIA Niniejsze opracowanie powstało na podstawie: o zapytanie o ofertę na wykonanie prac projektowych związanych umowa i uzgodnienia z Zamawiającym o wytyczne programowe, standard marki Poczta Polska S.A. o wizja lokalna, inwentaryzacja lokalu o - Przepisy Budowlane, BHP, Sanepid, Ppoż. I inne obowiązujące 3. FORMA I FUNKCJA Projekt nie zmienia sposobu użytkowania lokalu. Obecnie znajduje się tam placówka Poczty Polskiej. Zakres opracowania obejmuje Front Office. 4. STAN ISTNIEJĄCY Lokal Poczty Polskiej znajduje się w. Wejście do lokalu z chodnika. 5. BILANS POWIERZCHNI POWIERZCHNIA UŻYTKOWA 49,79 m 2 KUBATURA DO SUFITU PODWIESZANEGO 149,37 m CHARAKTERYSTYKA LOKALU ISTNIEJĄCEGO 1. Lokal usługowy zlokalizowanym w. 2. Wejście do lokalu z chodnika. 3. Stan lokalu lokal do remontu. 4. Posadzki wykończone płytkami gresowymi, linoleum, wykładziną dywanową do usunięcia. 5. W lokalu znajdują się tablice elektryczne, oraz przyłącza wod-kan. 6. Lokal posiada własny węzeł sanitarny. 7. CHARAKTERYSTYKA LOKALU PROJEKTOWANEGO 1. Zakres opracowania obejmuje salę obsługi, strefę wejścia i zaplecze. 2. W lokalu projektuje się nowy układ aranżacyjny. 3. W lokalu zaprojektowano nowe instalacje i dostosowano je do nowego układu funkcjonalnego pomieszczeń. 4. Aneks socjalny i toalety znajdują się na zapleczu lokalu. 5. Wprowadzone zmiany nie będą powodować niekorzystnego wpływu na osoby trzecie oraz na środowisko, oraz nie zmieniają warunków zabudowy i zagospodarowania terenu. 8. DOSTĘPNOŚĆ DLA NIEPEŁNOSPRAWNYCH Wejście do lokalu przystosowane dla osób niepełnosprawnych wg Warunków Technicznych, wejście z chodnika, przed wejściem stopień. Należy wykonać przycisk przywoławczy przy drzwiach do lokalu. Lokal wyposażyć w rampę aluminiowa przenośną. strona 3-11

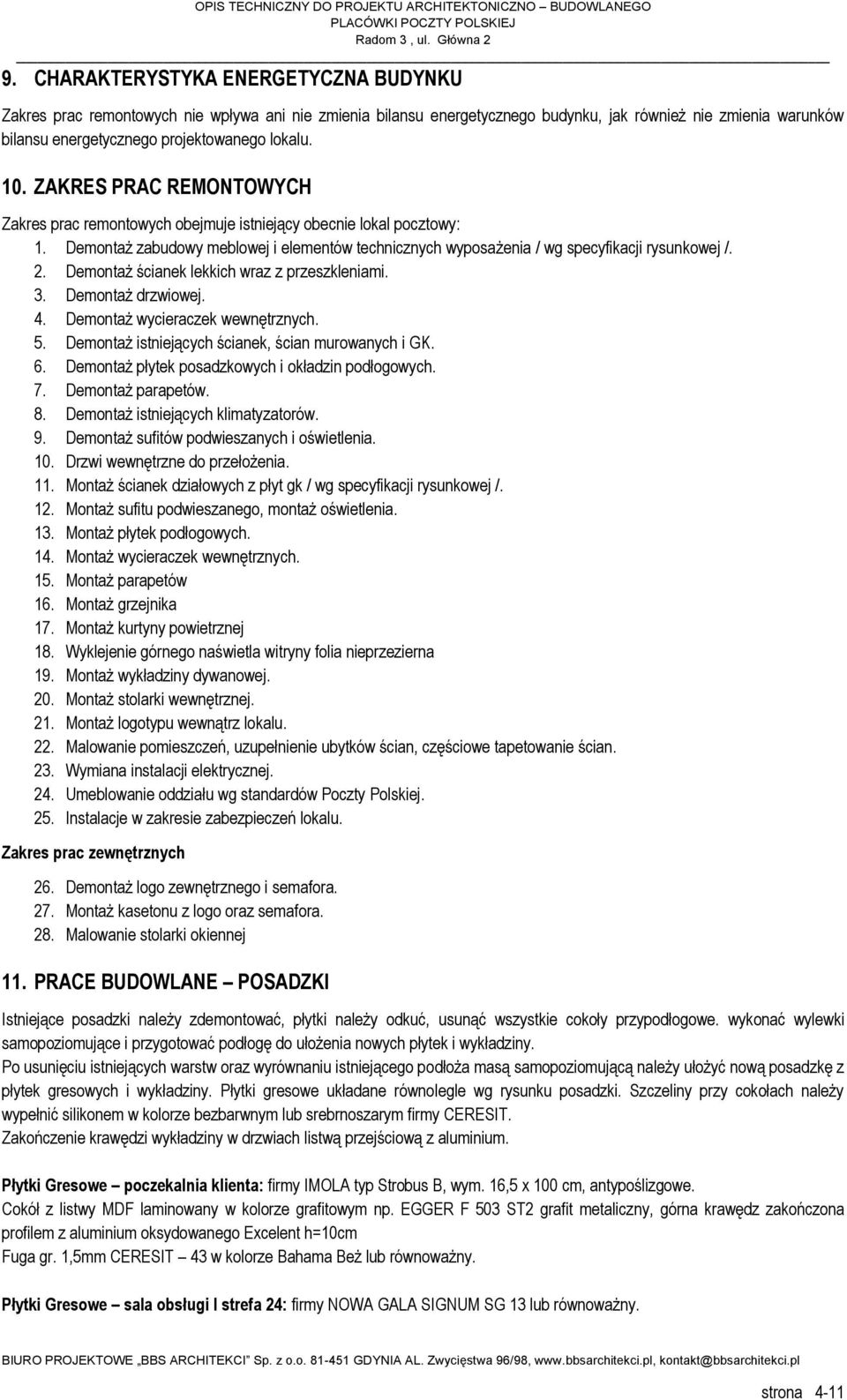

5 9. CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU Zakres prac remontowych nie wpływa ani nie zmienia bilansu energetycznego budynku, jak również nie zmienia warunków bilansu energetycznego projektowanego lokalu. 10. ZAKRES PRAC REMONTOWYCH Zakres prac remontowych obejmuje istniejący obecnie lokal pocztowy: 1. Demontaż zabudowy meblowej i elementów technicznych wyposażenia / wg specyfikacji rysunkowej /. 2. Demontaż ścianek lekkich wraz z przeszkleniami. 3. Demontaż drzwiowej. 4. Demontaż wycieraczek wewnętrznych. 5. Demontaż istniejących ścianek, ścian murowanych i GK. 6. Demontaż płytek posadzkowych i okładzin podłogowych. 7. Demontaż parapetów. 8. Demontaż istniejących klimatyzatorów. 9. Demontaż sufitów podwieszanych i oświetlenia. 10. Drzwi wewnętrzne do przełożenia. 11. Montaż ścianek działowych z płyt gk / wg specyfikacji rysunkowej /. 12. Montaż sufitu podwieszanego, montaż oświetlenia. 13. Montaż płytek podłogowych. 14. Montaż wycieraczek wewnętrznych. 15. Montaż parapetów 16. Montaż grzejnika 17. Montaż kurtyny powietrznej 18. Wyklejenie górnego naświetla witryny folia nieprzezierna 19. Montaż wykładziny dywanowej. 20. Montaż stolarki wewnętrznej. 21. Montaż logotypu wewnątrz lokalu. 22. Malowanie pomieszczeń, uzupełnienie ubytków ścian, częściowe tapetowanie ścian. 23. Wymiana instalacji elektrycznej. 24. Umeblowanie oddziału wg standardów Poczty Polskiej. 25. Instalacje w zakresie zabezpieczeń lokalu. Zakres prac zewnętrznych 26. Demontaż logo zewnętrznego i semafora. 27. Montaż kasetonu z logo oraz semafora. 28. Malowanie stolarki okiennej 11. PRACE BUDOWLANE POSADZKI Istniejące posadzki należy zdemontować, płytki należy odkuć, usunąć wszystkie cokoły przypodłogowe. wykonać wylewki samopoziomujące i przygotować podłogę do ułożenia nowych płytek i wykładziny. Po usunięciu istniejących warstw oraz wyrównaniu istniejącego podłoża masą samopoziomującą należy ułożyć nową posadzkę z płytek gresowych i wykładziny. Płytki gresowe układane równolegle wg rysunku posadzki. Szczeliny przy cokołach należy wypełnić silikonem w kolorze bezbarwnym lub srebrnoszarym firmy CERESIT. Zakończenie krawędzi wykładziny w drzwiach listwą przejściową z aluminium. Płytki Gresowe poczekalnia klienta: firmy IMOLA typ Strobus B, wym. 16,5 x 100 cm, antypoślizgowe. Cokół z listwy MDF laminowany w kolorze grafitowym np. EGGER F 503 ST2 grafit metaliczny, górna krawędz zakończona profilem z aluminium oksydowanego Excelent h=10cm Fuga gr. 1,5mm CERESIT 43 w kolorze Bahama Beż lub równoważny. Płytki Gresowe sala obsługi I strefa 24: firmy NOWA GALA SIGNUM SG 13 lub równoważny. strona 4-11

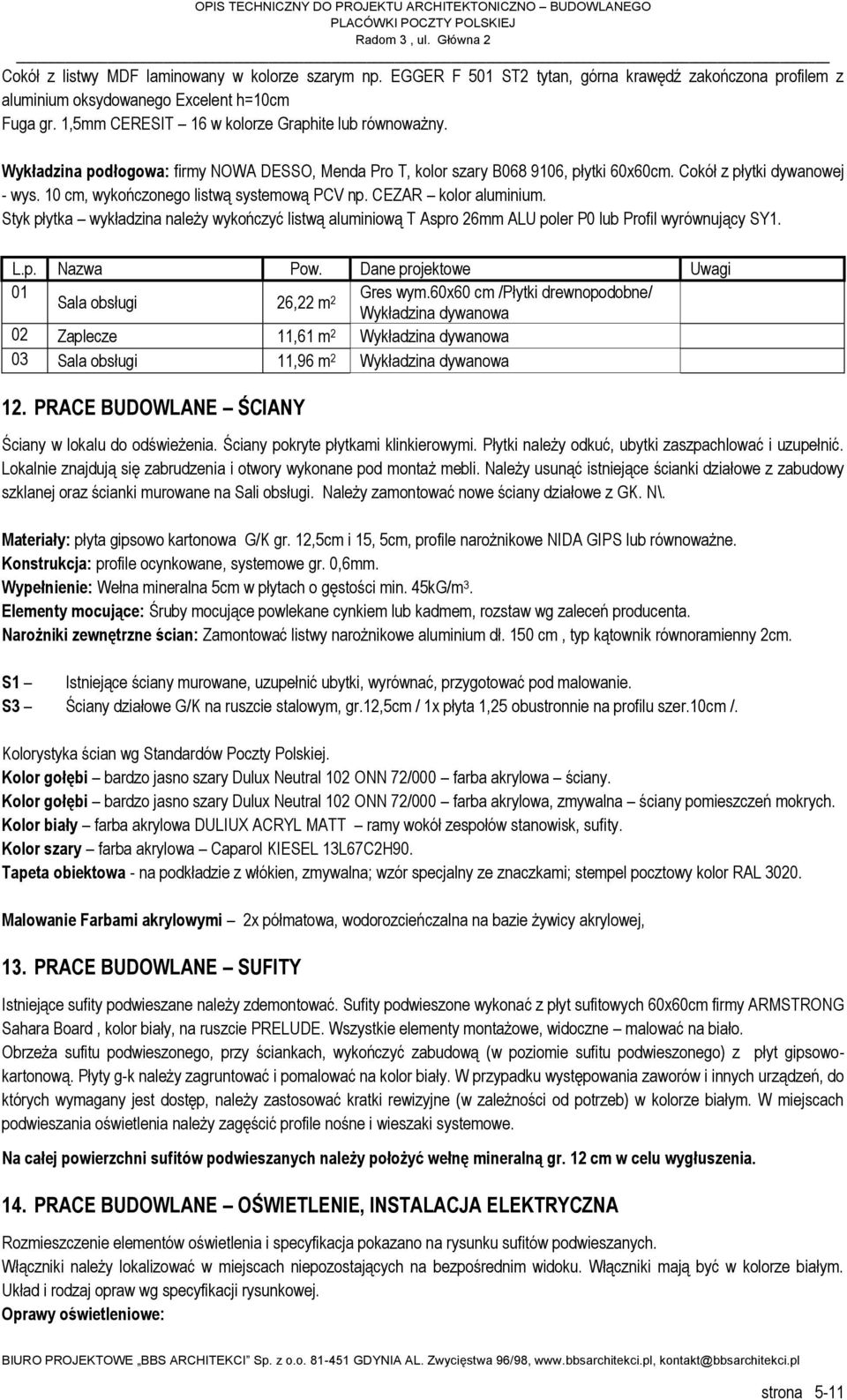

6 Cokół z listwy MDF laminowany w kolorze szarym np. EGGER F 501 ST2 tytan, górna krawędź zakończona profilem z aluminium oksydowanego Excelent h=10cm Fuga gr. 1,5mm CERESIT 16 w kolorze Graphite lub równoważny. Wykładzina podłogowa: firmy NOWA DESSO, Menda Pro T, kolor szary B , płytki 60x60cm. Cokół z płytki dywanowej - wys. 10 cm, wykończonego listwą systemową PCV np. CEZAR kolor aluminium. Styk płytka wykładzina należy wykończyć listwą aluminiową T Aspro 26mm ALU poler P0 lub Profil wyrównujący SY1. L.p. Nazwa Pow. Dane projektowe Uwagi 01 Gres wym.60x60 cm /Płytki drewnopodobne/ Sala obsługi 26,22 m 2 Wykładzina dywanowa 02 Zaplecze 11,61 m 2 Wykładzina dywanowa 03 Sala obsługi 11,96 m 2 Wykładzina dywanowa 12. PRACE BUDOWLANE ŚCIANY Ściany w lokalu do odświeżenia. Ściany pokryte płytkami klinkierowymi. Płytki należy odkuć, ubytki zaszpachlować i uzupełnić. Lokalnie znajdują się zabrudzenia i otwory wykonane pod montaż mebli. Należy usunąć istniejące ścianki działowe z zabudowy szklanej oraz ścianki murowane na Sali obsługi. Należy zamontować nowe ściany działowe z GK. N\. Materiały: płyta gipsowo kartonowa G/K gr. 12,5cm i 15, 5cm, profile narożnikowe NIDA GIPS lub równoważne. Konstrukcja: profile ocynkowane, systemowe gr. 0,6mm. Wypełnienie: Wełna mineralna 5cm w płytach o gęstości min. 45kG/m 3. Elementy mocujące: Śruby mocujące powlekane cynkiem lub kadmem, rozstaw wg zaleceń producenta. Narożniki zewnętrzne ścian: Zamontować listwy narożnikowe aluminium dł. 150 cm, typ kątownik równoramienny 2cm. S1 Istniejące ściany murowane, uzupełnić ubytki, wyrównać, przygotować pod malowanie. S3 Ściany działowe G/K na ruszcie stalowym, gr.12,5cm / 1x płyta 1,25 obustronnie na profilu szer.10cm /. Kolorystyka ścian wg Standardów Poczty Polskiej. Kolor gołębi bardzo jasno szary Dulux Neutral 102 ONN 72/000 farba akrylowa ściany. Kolor gołębi bardzo jasno szary Dulux Neutral 102 ONN 72/000 farba akrylowa, zmywalna ściany pomieszczeń mokrych. Kolor biały farba akrylowa DULIUX ACRYL MATT ramy wokół zespołów stanowisk, sufity. Kolor szary farba akrylowa Caparol KIESEL 13L67C2H90. Tapeta obiektowa - na podkładzie z włókien, zmywalna; wzór specjalny ze znaczkami; stempel pocztowy kolor RAL Malowanie Farbami akrylowymi 2x półmatowa, wodorozcieńczalna na bazie żywicy akrylowej, 13. PRACE BUDOWLANE SUFITY Istniejące sufity podwieszane należy zdemontować. Sufity podwieszone wykonać z płyt sufitowych 60x60cm firmy ARMSTRONG Sahara Board, kolor biały, na ruszcie PRELUDE. Wszystkie elementy montażowe, widoczne malować na biało. Obrzeża sufitu podwieszonego, przy ściankach, wykończyć zabudową (w poziomie sufitu podwieszonego) z płyt gipsowokartonową. Płyty g-k należy zagruntować i pomalować na kolor biały. W przypadku występowania zaworów i innych urządzeń, do których wymagany jest dostęp, należy zastosować kratki rewizyjne (w zależności od potrzeb) w kolorze białym. W miejscach podwieszania oświetlenia należy zagęścić profile nośne i wieszaki systemowe. Na całej powierzchni sufitów podwieszanych należy położyć wełnę mineralną gr. 12 cm w celu wygłuszenia. 14. PRACE BUDOWLANE OŚWIETLENIE, INSTALACJA ELEKTRYCZNA Rozmieszczenie elementów oświetlenia i specyfikacja pokazano na rysunku sufitów podwieszanych. Włączniki należy lokalizować w miejscach niepozostających na bezpośrednim widoku. Włączniki mają być w kolorze białym. Układ i rodzaj opraw wg specyfikacji rysunkowej. Oprawy oświetleniowe: strona 5-11

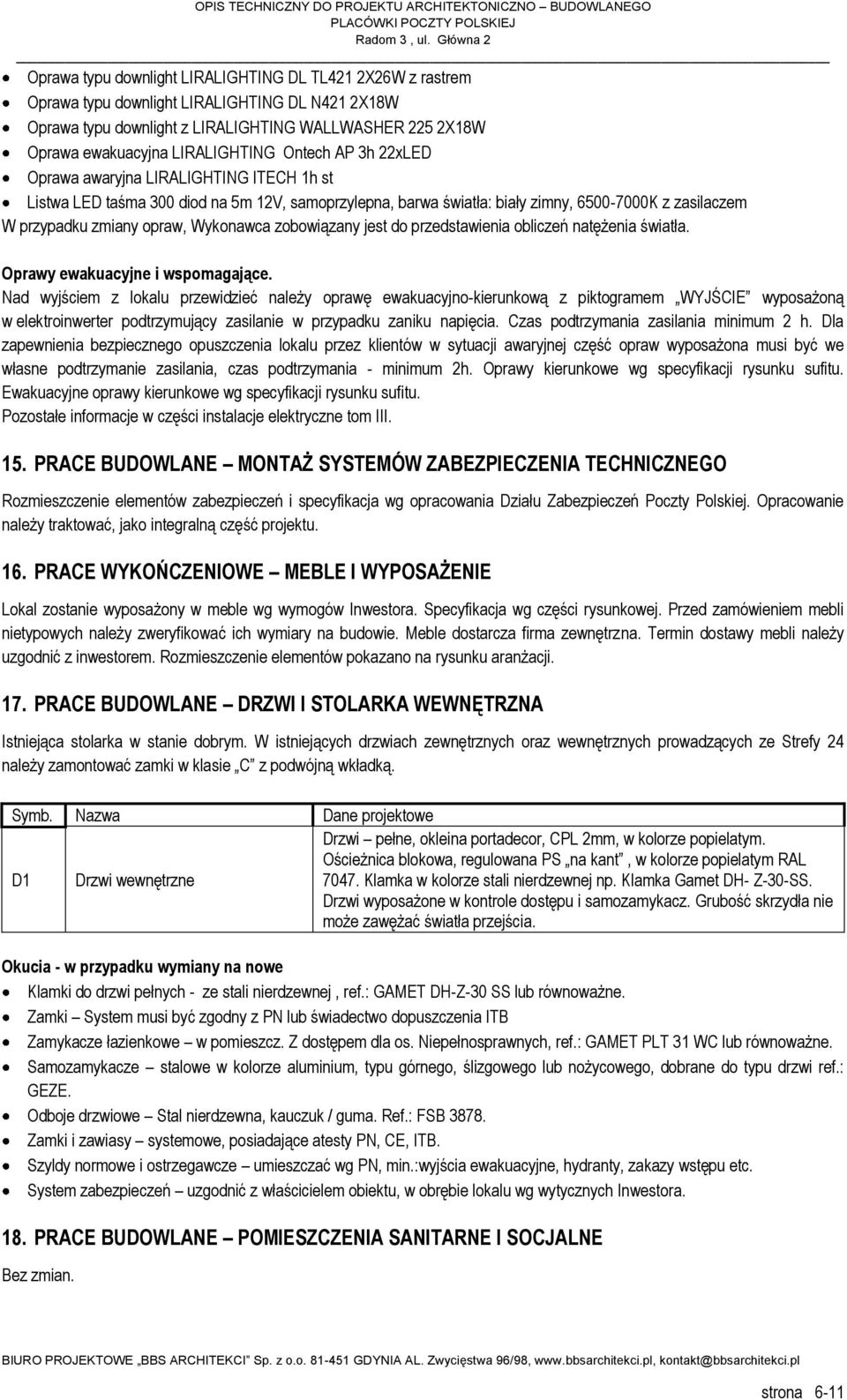

7 Oprawa typu downlight LIRALIGHTING DL TL421 2X26W z rastrem Oprawa typu downlight LIRALIGHTING DL N421 2X18W Oprawa typu downlight z LIRALIGHTING WALLWASHER 225 2X18W Oprawa ewakuacyjna LIRALIGHTING Ontech AP 3h 22xLED Oprawa awaryjna LIRALIGHTING ITECH 1h st Listwa LED taśma 300 diod na 5m 12V, samoprzylepna, barwa światła: biały zimny, K z zasilaczem W przypadku zmiany opraw, Wykonawca zobowiązany jest do przedstawienia obliczeń natężenia światła. Oprawy ewakuacyjne i wspomagające. Nad wyjściem z lokalu przewidzieć należy oprawę ewakuacyjno-kierunkową z piktogramem WYJŚCIE wyposażoną w elektroinwerter podtrzymujący zasilanie w przypadku zaniku napięcia. Czas podtrzymania zasilania minimum 2 h. Dla zapewnienia bezpiecznego opuszczenia lokalu przez klientów w sytuacji awaryjnej część opraw wyposażona musi być we własne podtrzymanie zasilania, czas podtrzymania - minimum 2h. Oprawy kierunkowe wg specyfikacji rysunku sufitu. Ewakuacyjne oprawy kierunkowe wg specyfikacji rysunku sufitu. Pozostałe informacje w części instalacje elektryczne tom III. 15. PRACE BUDOWLANE MONTAŻ SYSTEMÓW ZABEZPIECZENIA TECHNICZNEGO Rozmieszczenie elementów zabezpieczeń i specyfikacja wg opracowania Działu Zabezpieczeń Poczty Polskiej. Opracowanie należy traktować, jako integralną część projektu. 16. PRACE WYKOŃCZENIOWE MEBLE I WYPOSAŻENIE Lokal zostanie wyposażony w meble wg wymogów Inwestora. Specyfikacja wg części rysunkowej. Przed zamówieniem mebli nietypowych należy zweryfikować ich wymiary na budowie. Meble dostarcza firma zewnętrzna. Termin dostawy mebli należy uzgodnić z inwestorem. Rozmieszczenie elementów pokazano na rysunku aranżacji. 17. PRACE BUDOWLANE DRZWI I STOLARKA WEWNĘTRZNA Istniejąca stolarka w stanie dobrym. W istniejących drzwiach zewnętrznych oraz wewnętrznych prowadzących ze Strefy 24 należy zamontować zamki w klasie C z podwójną wkładką. Symb. Nazwa Dane projektowe D1 Drzwi wewnętrzne Drzwi pełne, okleina portadecor, CPL 2mm, w kolorze popielatym. Ościeżnica blokowa, regulowana PS na kant, w kolorze popielatym RAL Klamka w kolorze stali nierdzewnej np. Klamka Gamet DH- Z-30-SS. Drzwi wyposażone w kontrole dostępu i samozamykacz. Grubość skrzydła nie może zawężać światła przejścia. Okucia - w przypadku wymiany na nowe Klamki do drzwi pełnych - ze stali nierdzewnej, ref.: GAMET DH-Z-30 SS lub równoważne. Zamki System musi być zgodny z PN lub świadectwo dopuszczenia ITB Zamykacze łazienkowe w pomieszcz. Z dostępem dla os. Niepełnosprawnych, ref.: GAMET PLT 31 WC lub równoważne. Samozamykacze stalowe w kolorze aluminium, typu górnego, ślizgowego lub nożycowego, dobrane do typu drzwi ref.: GEZE. Odboje drzwiowe Stal nierdzewna, kauczuk / guma. Ref.: FSB Zamki i zawiasy systemowe, posiadające atesty PN, CE, ITB. Szyldy normowe i ostrzegawcze umieszczać wg PN, min.:wyjścia ewakuacyjne, hydranty, zakazy wstępu etc. System zabezpieczeń uzgodnić z właścicielem obiektu, w obrębie lokalu wg wytycznych Inwestora. 18. PRACE BUDOWLANE POMIESZCZENIA SANITARNE I SOCJALNE Bez zmian. strona 6-11

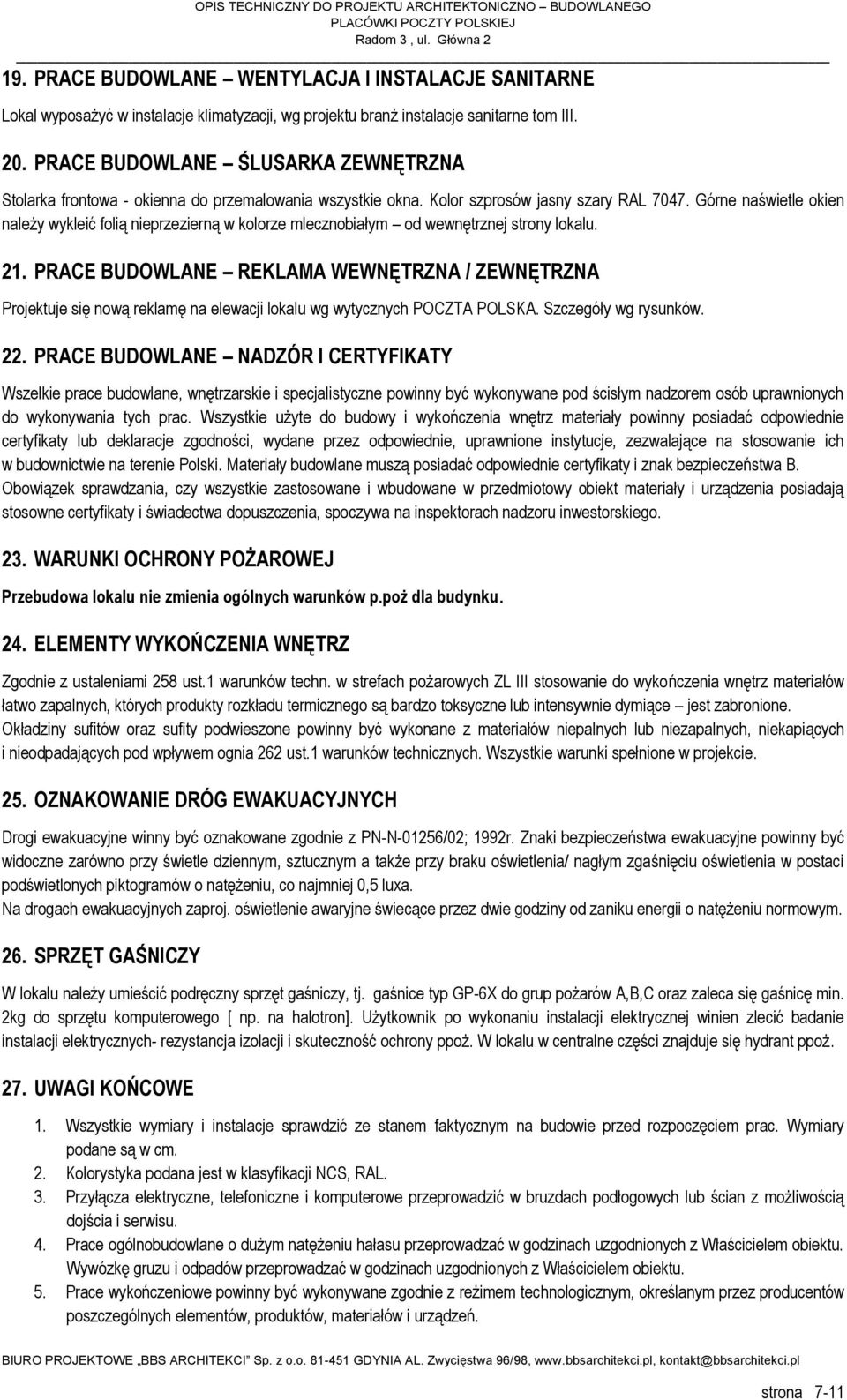

8 19. PRACE BUDOWLANE WENTYLACJA I INSTALACJE SANITARNE Lokal wyposażyć w instalacje klimatyzacji, wg projektu branż instalacje sanitarne tom III. 20. PRACE BUDOWLANE ŚLUSARKA ZEWNĘTRZNA Stolarka frontowa - okienna do przemalowania wszystkie okna. Kolor szprosów jasny szary RAL Górne naświetle okien należy wykleić folią nieprzezierną w kolorze mlecznobiałym od wewnętrznej strony lokalu. 21. PRACE BUDOWLANE REKLAMA WEWNĘTRZNA / ZEWNĘTRZNA Projektuje się nową reklamę na elewacji lokalu wg wytycznych POCZTA POLSKA. Szczegóły wg rysunków. 22. PRACE BUDOWLANE NADZÓR I CERTYFIKATY Wszelkie prace budowlane, wnętrzarskie i specjalistyczne powinny być wykonywane pod ścisłym nadzorem osób uprawnionych do wykonywania tych prac. Wszystkie użyte do budowy i wykończenia wnętrz materiały powinny posiadać odpowiednie certyfikaty lub deklaracje zgodności, wydane przez odpowiednie, uprawnione instytucje, zezwalające na stosowanie ich w budownictwie na terenie Polski. Materiały budowlane muszą posiadać odpowiednie certyfikaty i znak bezpieczeństwa B. Obowiązek sprawdzania, czy wszystkie zastosowane i wbudowane w przedmiotowy obiekt materiały i urządzenia posiadają stosowne certyfikaty i świadectwa dopuszczenia, spoczywa na inspektorach nadzoru inwestorskiego. 23. WARUNKI OCHRONY POŻAROWEJ Przebudowa lokalu nie zmienia ogólnych warunków p.poż dla budynku. 24. ELEMENTY WYKOŃCZENIA WNĘTRZ Zgodnie z ustaleniami 258 ust.1 warunków techn. w strefach pożarowych ZL III stosowanie do wykończenia wnętrz materiałów łatwo zapalnych, których produkty rozkładu termicznego są bardzo toksyczne lub intensywnie dymiące jest zabronione. Okładziny sufitów oraz sufity podwieszone powinny być wykonane z materiałów niepalnych lub niezapalnych, niekapiących i nieodpadających pod wpływem ognia 262 ust.1 warunków technicznych. Wszystkie warunki spełnione w projekcie. 25. OZNAKOWANIE DRÓG EWAKUACYJNYCH Drogi ewakuacyjne winny być oznakowane zgodnie z PN-N-01256/02; 1992r. Znaki bezpieczeństwa ewakuacyjne powinny być widoczne zarówno przy świetle dziennym, sztucznym a także przy braku oświetlenia/ nagłym zgaśnięciu oświetlenia w postaci podświetlonych piktogramów o natężeniu, co najmniej 0,5 luxa. Na drogach ewakuacyjnych zaproj. oświetlenie awaryjne świecące przez dwie godziny od zaniku energii o natężeniu normowym. 26. SPRZĘT GAŚNICZY W lokalu należy umieścić podręczny sprzęt gaśniczy, tj. gaśnice typ GP-6X do grup pożarów A,B,C oraz zaleca się gaśnicę min. 2kg do sprzętu komputerowego [ np. na halotron]. Użytkownik po wykonaniu instalacji elektrycznej winien zlecić badanie instalacji elektrycznych- rezystancja izolacji i skuteczność ochrony ppoż. W lokalu w centralne części znajduje się hydrant ppoż. 27. UWAGI KOŃCOWE 1. Wszystkie wymiary i instalacje sprawdzić ze stanem faktycznym na budowie przed rozpoczęciem prac. Wymiary podane są w cm. 2. Kolorystyka podana jest w klasyfikacji NCS, RAL. 3. Przyłącza elektryczne, telefoniczne i komputerowe przeprowadzić w bruzdach podłogowych lub ścian z możliwością dojścia i serwisu. 4. Prace ogólnobudowlane o dużym natężeniu hałasu przeprowadzać w godzinach uzgodnionych z Właścicielem obiektu. Wywózkę gruzu i odpadów przeprowadzać w godzinach uzgodnionych z Właścicielem obiektu. 5. Prace wykończeniowe powinny być wykonywane zgodnie z reżimem technologicznym, określanym przez producentów poszczególnych elementów, produktów, materiałów i urządzeń. strona 7-11

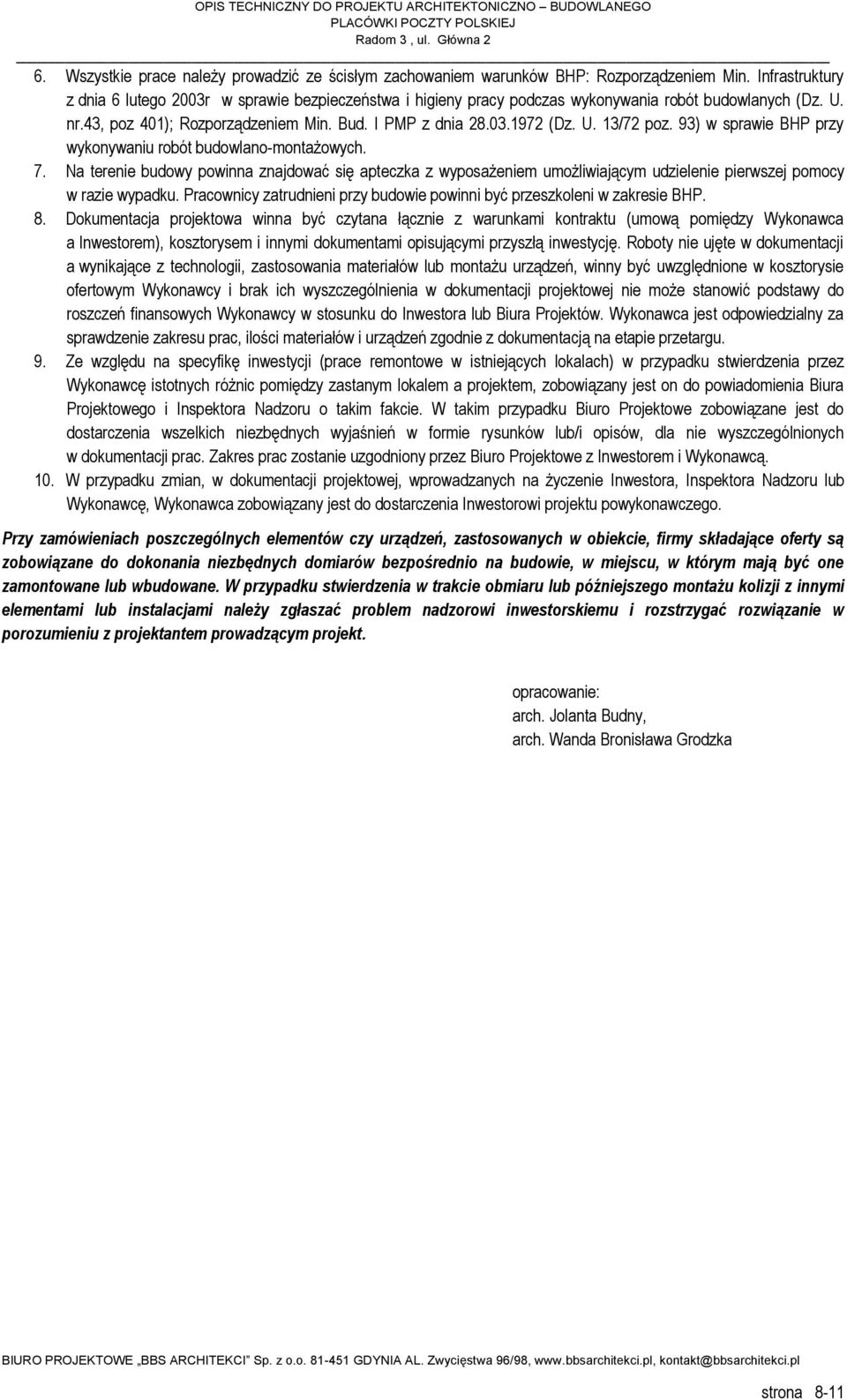

9 6. Wszystkie prace należy prowadzić ze ścisłym zachowaniem warunków BHP: Rozporządzeniem Min. Infrastruktury z dnia 6 lutego 3r w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. nr.43, poz 401); Rozporządzeniem Min. Bud. I PMP z dnia (Dz. U. 13/72 poz. 93) w sprawie BHP przy wykonywaniu robót budowlano-montażowych. 7. Na terenie budowy powinna znajdować się apteczka z wyposażeniem umożliwiającym udzielenie pierwszej pomocy w razie wypadku. Pracownicy zatrudnieni przy budowie powinni być przeszkoleni w zakresie BHP. 8. Dokumentacja projektowa winna być czytana łącznie z warunkami kontraktu (umową pomiędzy Wykonawca a Inwestorem), kosztorysem i innymi dokumentami opisującymi przyszłą inwestycję. Roboty nie ujęte w dokumentacji a wynikające z technologii, zastosowania materiałów lub montażu urządzeń, winny być uwzględnione w kosztorysie ofertowym Wykonawcy i brak ich wyszczególnienia w dokumentacji projektowej nie może stanowić podstawy do roszczeń finansowych Wykonawcy w stosunku do Inwestora lub Biura Projektów. Wykonawca jest odpowiedzialny za sprawdzenie zakresu prac, ilości materiałów i urządzeń zgodnie z dokumentacją na etapie przetargu. 9. Ze względu na specyfikę inwestycji (prace remontowe w istniejących lokalach) w przypadku stwierdzenia przez Wykonawcę istotnych różnic pomiędzy zastanym lokalem a projektem, zobowiązany jest on do powiadomienia Biura Projektowego i Inspektora Nadzoru o takim fakcie. W takim przypadku Biuro Projektowe zobowiązane jest do dostarczenia wszelkich niezbędnych wyjaśnień w formie rysunków lub/i opisów, dla nie wyszczególnionych w dokumentacji prac. Zakres prac zostanie uzgodniony przez Biuro Projektowe z Inwestorem i Wykonawcą. 10. W przypadku zmian, w dokumentacji projektowej, wprowadzanych na życzenie Inwestora, Inspektora Nadzoru lub Wykonawcę, Wykonawca zobowiązany jest do dostarczenia Inwestorowi projektu powykonawczego. Przy zamówieniach poszczególnych elementów czy urządzeń, zastosowanych w obiekcie, firmy składające oferty są zobowiązane do dokonania niezbędnych domiarów bezpośrednio na budowie, w miejscu, w którym mają być one zamontowane lub wbudowane. W przypadku stwierdzenia w trakcie obmiaru lub późniejszego montażu kolizji z innymi elementami lub instalacjami należy zgłaszać problem nadzorowi inwestorskiemu i rozstrzygać rozwiązanie w porozumieniu z projektantem prowadzącym projekt. opracowanie: arch. Jolanta Budny, arch. Wanda Bronisława Grodzka strona 8-11

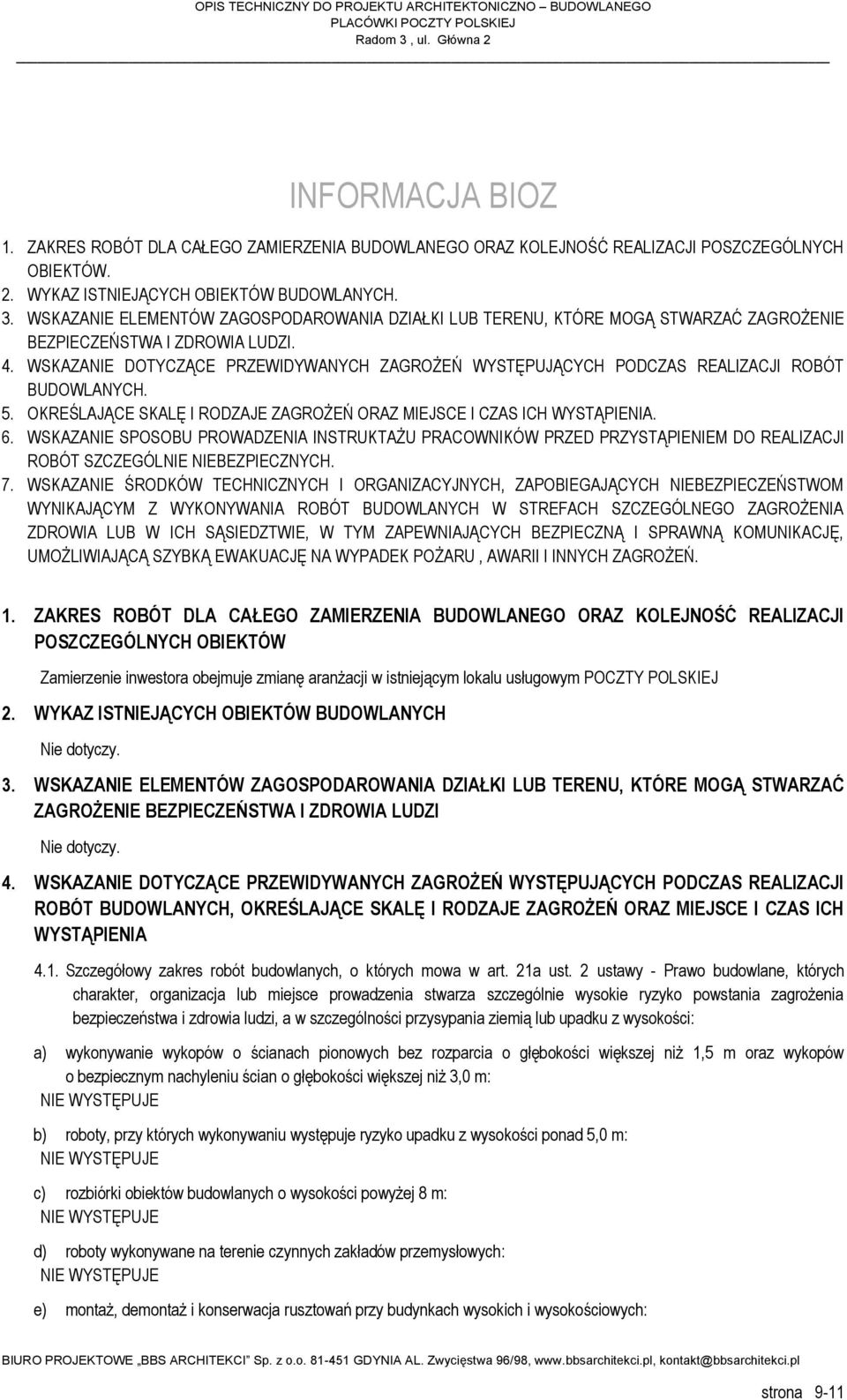

10 INFORMACJA BIOZ 1. ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW. 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH. 3. WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI LUB TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI. 4. WSKAZANIE DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH. 5. OKREŚLAJĄCE SKALĘ I RODZAJE ZAGROŻEŃ ORAZ MIEJSCE I CZAS ICH WYSTĄPIENIA. 6. WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH. 7. WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH, ZAPOBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROŻENIA ZDROWIA LUB W ICH SĄSIEDZTWIE, W TYM ZAPEWNIAJĄCYCH BEZPIECZNĄ I SPRAWNĄ KOMUNIKACJĘ, UMOŻLIWIAJĄCĄ SZYBKĄ EWAKUACJĘ NA WYPADEK POŻARU, AWARII I INNYCH ZAGROŻEŃ. 1. ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW Zamierzenie inwestora obejmuje zmianę aranżacji w istniejącym lokalu usługowym POCZTY POLSKIEJ 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Nie dotyczy. 3. WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI LUB TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI Nie dotyczy. 4. WSKAZANIE DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH, OKREŚLAJĄCE SKALĘ I RODZAJE ZAGROŻEŃ ORAZ MIEJSCE I CZAS ICH WYSTĄPIENIA 4.1. Szczegółowy zakres robót budowlanych, o których mowa w art. 21a ust. 2 ustawy - Prawo budowlane, których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi, a w szczególności przysypania ziemią lub upadku z wysokości: a) wykonywanie wykopów o ścianach pionowych bez rozparcia o głębokości większej niż 1,5 m oraz wykopów o bezpiecznym nachyleniu ścian o głębokości większej niż 3,0 m: b) roboty, przy których wykonywaniu występuje ryzyko upadku z wysokości ponad 5,0 m: c) rozbiórki obiektów budowlanych o wysokości powyżej 8 m: d) roboty wykonywane na terenie czynnych zakładów przemysłowych: e) montaż, demontaż i konserwacja rusztowań przy budynkach wysokich i wysokościowych: strona 9-11

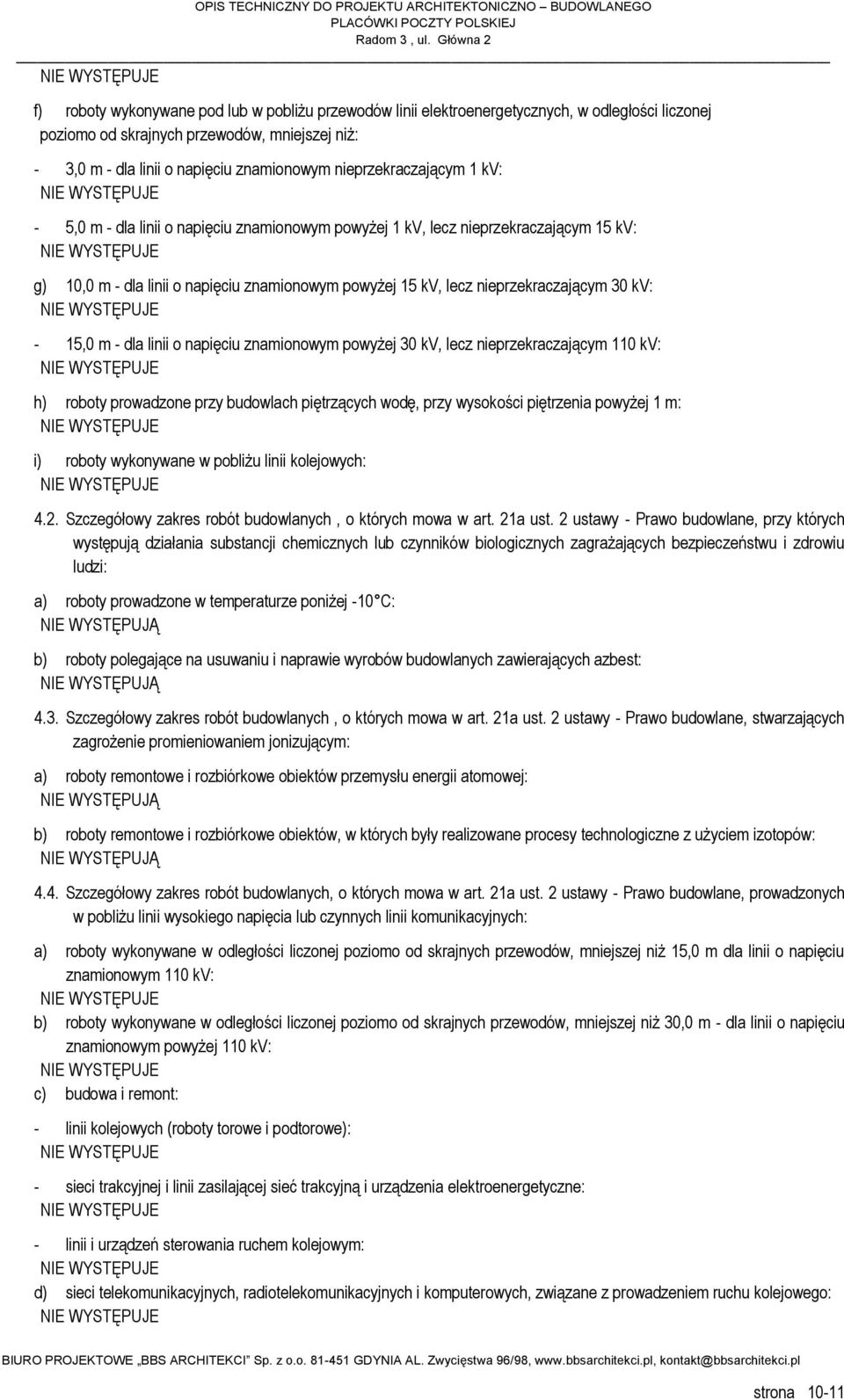

11 f) roboty wykonywane pod lub w pobliżu przewodów linii elektroenergetycznych, w odległości liczonej poziomo od skrajnych przewodów, mniejszej niż: - 3,0 m - dla linii o napięciu znamionowym nieprzekraczającym 1 kv: - 5,0 m - dla linii o napięciu znamionowym powyżej 1 kv, lecz nieprzekraczającym 15 kv: g) 10,0 m - dla linii o napięciu znamionowym powyżej 15 kv, lecz nieprzekraczającym 30 kv: - 15,0 m - dla linii o napięciu znamionowym powyżej 30 kv, lecz nieprzekraczającym 110 kv: h) roboty prowadzone przy budowlach piętrzących wodę, przy wysokości piętrzenia powyżej 1 m: i) roboty wykonywane w pobliżu linii kolejowych: 4.2. Szczegółowy zakres robót budowlanych, o których mowa w art. 21a ust. 2 ustawy - Prawo budowlane, przy których występują działania substancji chemicznych lub czynników biologicznych zagrażających bezpieczeństwu i zdrowiu ludzi: a) roboty prowadzone w temperaturze poniżej -10 C: NIE WYSTĘPUJĄ b) roboty polegające na usuwaniu i naprawie wyrobów budowlanych zawierających azbest: NIE WYSTĘPUJĄ 4.3. Szczegółowy zakres robót budowlanych, o których mowa w art. 21a ust. 2 ustawy - Prawo budowlane, stwarzających zagrożenie promieniowaniem jonizującym: a) roboty remontowe i rozbiórkowe obiektów przemysłu energii atomowej: NIE WYSTĘPUJĄ b) roboty remontowe i rozbiórkowe obiektów, w których były realizowane procesy technologiczne z użyciem izotopów: NIE WYSTĘPUJĄ 4.4. Szczegółowy zakres robót budowlanych, o których mowa w art. 21a ust. 2 ustawy - Prawo budowlane, prowadzonych w pobliżu linii wysokiego napięcia lub czynnych linii komunikacyjnych: a) roboty wykonywane w odległości liczonej poziomo od skrajnych przewodów, mniejszej niż 15,0 m dla linii o napięciu znamionowym 110 kv: b) roboty wykonywane w odległości liczonej poziomo od skrajnych przewodów, mniejszej niż 30,0 m - dla linii o napięciu znamionowym powyżej 110 kv: c) budowa i remont: - linii kolejowych (roboty torowe i podtorowe): - sieci trakcyjnej i linii zasilającej sieć trakcyjną i urządzenia elektroenergetyczne: - linii i urządzeń sterowania ruchem kolejowym: d) sieci telekomunikacyjnych, radiotelekomunikacyjnych i komputerowych, związane z prowadzeniem ruchu kolejowego: strona 10-11

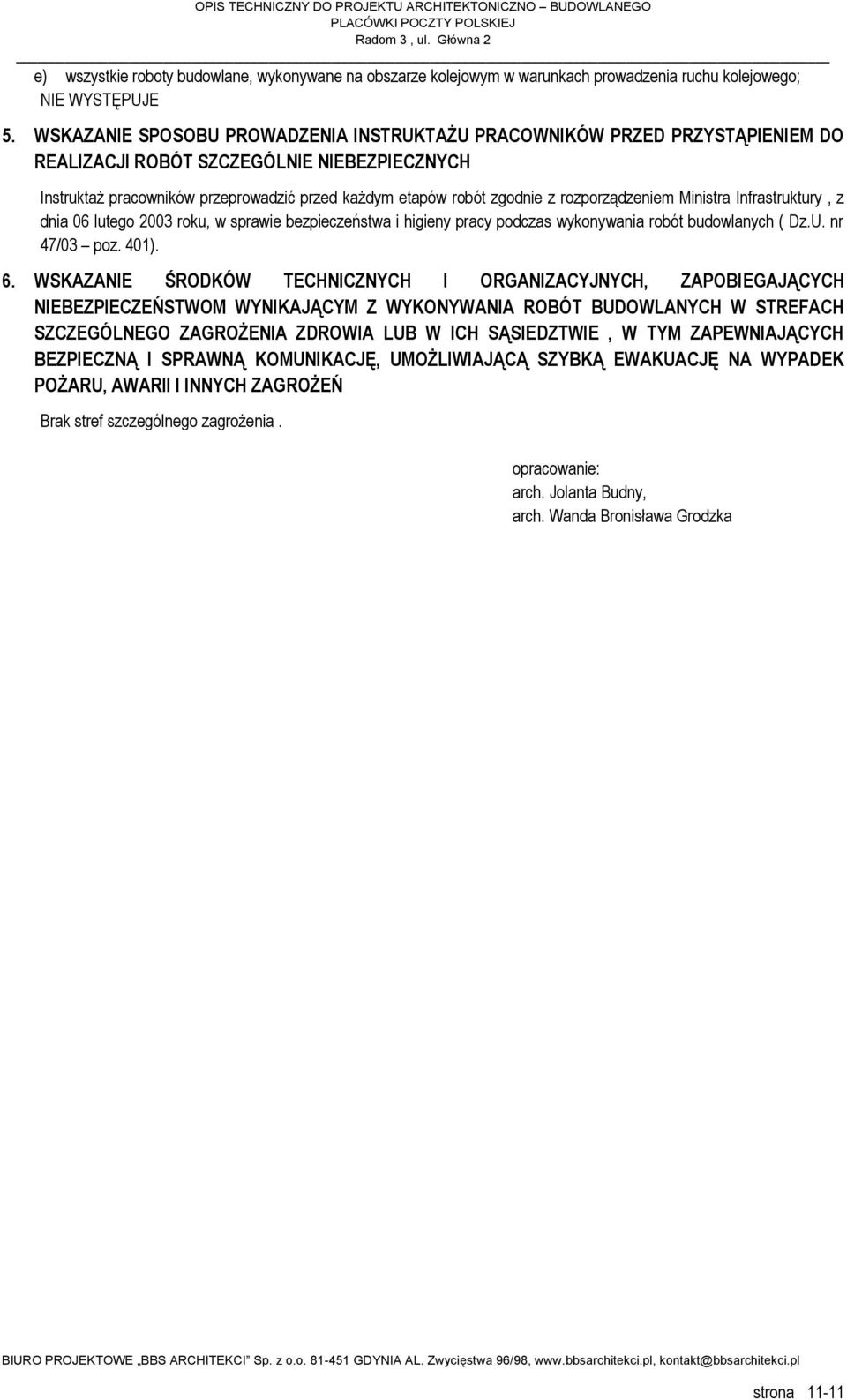

12 e) wszystkie roboty budowlane, wykonywane na obszarze kolejowym w warunkach prowadzenia ruchu kolejowego; 5. WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH Instruktaż pracowników przeprowadzić przed każdym etapów robót zgodnie z rozporządzeniem Ministra Infrastruktury, z dnia 06 lutego 3 roku, w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych ( Dz.U. nr 47/03 poz. 401). 6. WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH, ZAPOBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROŻENIA ZDROWIA LUB W ICH SĄSIEDZTWIE, W TYM ZAPEWNIAJĄCYCH BEZPIECZNĄ I SPRAWNĄ KOMUNIKACJĘ, UMOŻLIWIAJĄCĄ SZYBKĄ EWAKUACJĘ NA WYPADEK POŻARU, AWARII I INNYCH ZAGROŻEŃ Brak stref szczególnego zagrożenia. opracowanie: arch. Jolanta Budny, arch. Wanda Bronisława Grodzka strona 11-11

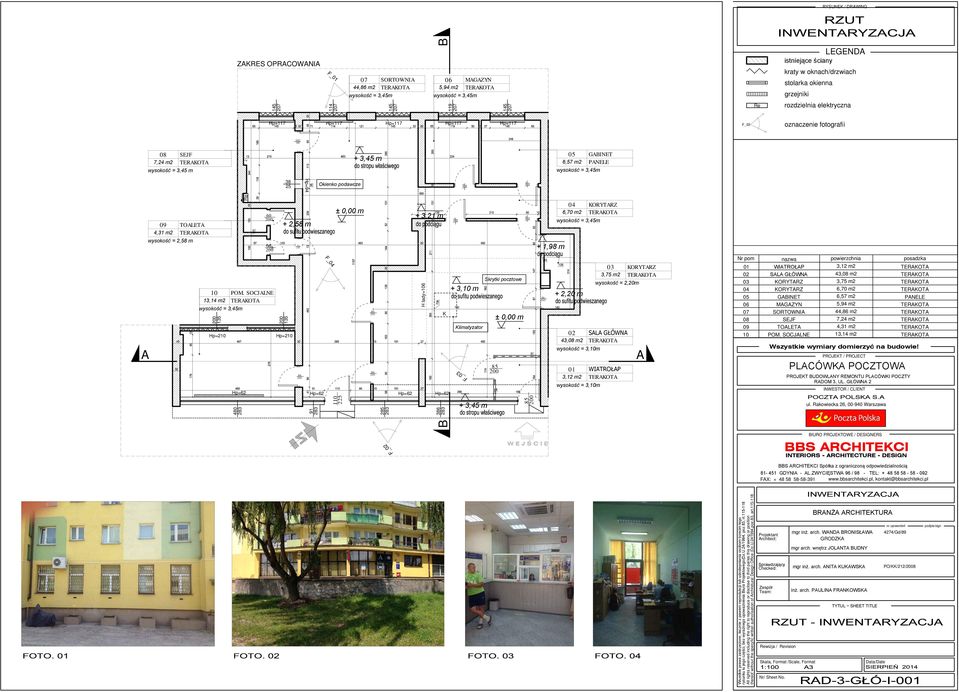

13 RYSUNEK / DRAWING A 08 7,24 m2 wysokość = 3,45 m 09 4,31 m2 wysokość = 2,58 m SEJF TERAKOTA TOALETA TERAKOTA 10 13,14 m2 wysokość = 3,45m 135 Hp=210 Hp= ZAKRES OPRACOWANIA Re Hp= POM. SOCJALNE TERAKOTA Hp=94 + 2,58 m 135 Hp=210 Hp= F_ Hp=117 Okienko podawcze F_ SORTOWNIA 44,86 m2 TERAKOTA wysokość = 3,45m ± 0,00 m + 3,45 m Hp=117 Hp= B 283 B + 3,21 m H lady= MAGAZYN 5,94 m2 TERAKOTA wysokość = 3,45m K Hp= Hp= ,10 m Klimatyzator F_03 + 3,45 m Hp=117 Skrytki pocztowe ± 0,00 m ,98 m 05 6,57 m2 04 6,70 m2 wysokość = 3,45m 02 43,08 m2 01 3,12 m2 GABINET PANELE wysokość = 3,45m + 2,20 m KORYTARZ TERAKOTA 03 KORYTARZ 3,75 m2 TERAKOTA wysokość = 2,20m SALA GŁÓWNA TERAKOTA WIATROŁAP TERAKOTA A F_03 Re LEGENDA istniejące ściany kraty w oknach/drzwiach stolarka okienna grzejniki rozdzielnia elektryczna oznaczenie fotografii Nr pom nazwa powierzchnia posadzka 01 WIATROŁAP 3,12 m2 TERAKOTA 02 SALA GŁÓWNA 43,08 m2 TERAKOTA 03 KORYTARZ 3,75 m2 TERAKOTA 04 KORYTARZ 6,70 m2 TERAKOTA 05 GABINET 6,57 m2 PANELE 06 MAGAZYN 5,94 m2 TERAKOTA 07 SORTOWNIA 44,86 m2 TERAKOTA 08 SEJF 7,24 m2 TERAKOTA 09 TOALETA 4,31 m2 TERAKOTA 10 POM. SOCJALNE 13,14 m2 TERAKOTA Wszystkie wymiary domierzyć na budowie! PROJEKT / PROJECT PLACÓWKA POCZTOWA PROJEKT BUDOWLANY REMONTU PLACÓWKI POCZTY RADOM 3, UL. GŁÓWNA 2 INWESTOR / CLIENT ul. Rakowiecka 26, Warszawa F_02 BIURO PROJEKTOWE / DESIGNERS BBS ARCHITEKCI INTERIORS - ARCHITECTURE - DESIGN BBS ARCHITEKCI Spółka z ograniczoną odpowiedzialnością GDYNIA - AL.ZWYCIĘSTWA 96 / 98 - TEL: FAX: kontakt@bbsarchitekci.pl Wszelkie prawa zastrzeżone, łacznie z pawem reprodukcji lub udostepniania osobom trzecim tego rysunku lu jego części, bez wyraźnego upoważnienia Biura Projektowego(Dz.U.24/1994, poz.83, rt All rights reserved including the right to reproduce or disclose to third paries this drawing or position thereof without the specyfic written authorisation of Architetural Design Office (Dz.U ,poz.83, art Projektant Architect: Sprawdzający Checked: Zespół Team: Rewizja / Revision Skala, Format /Scale, Format Nr/ Sheet No. BRANŻA ARCHITEKTURA mgr inż. arch. WANDA BRONISŁAWA GRODZKA mgr arch. wnętrz JOLANTA BUDNY mgr inż. arch. ANITA KUKAWSKA inż. arch. PAULINA FRANKOWSKA TYTUL SHEET TITLE Data/Date nr uprawnień 4274/Gd/89 PO/KK/212/8 podpis/sign

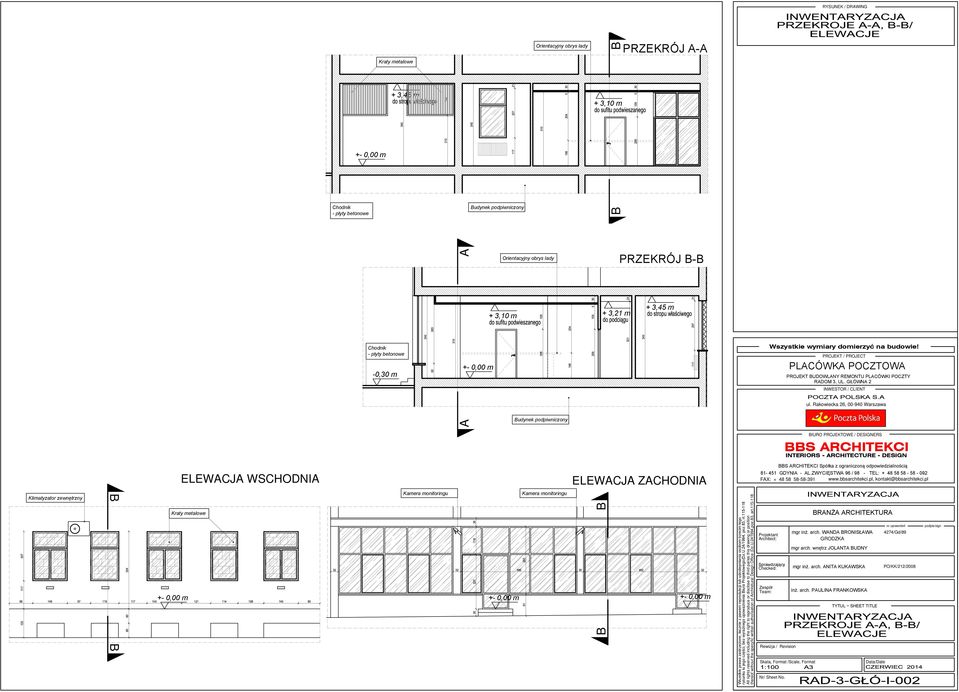

14 RYSUNEK / DRAWING Chodnik - płyty betonowe +- 0,00 m Kraty metalowe + 3,45 m Budynek podpiwniczony Orientacyjny obrys lady B B + 3,10 m PRZEKRÓJ A-A Chodnik - płyty betonowe -0,30 m A A +- 0,00 m Orientacyjny obrys lady + 3,45 m + 3,10 m + 3,21 m Budynek podpiwniczony PRZEKRÓJ B-B Wszystkie wymiary domierzyć na budowie! PROJEKT / PROJECT PLACÓWKA POCZTOWA PROJEKT BUDOWLANY REMONTU PLACÓWKI POCZTY RADOM 3, UL. GŁÓWNA 2 INWESTOR / CLIENT ul. Rakowiecka 26, Warszawa BIURO PROJEKTOWE / DESIGNERS BBS ARCHITEKCI INTERIORS - ARCHITECTURE - DESIGN ELEWACJA WSCHODNIA ELEWACJA ZACHODNIA BBS ARCHITEKCI Spółka z ograniczoną odpowiedzialnością GDYNIA - AL.ZWYCIĘSTWA 96 / 98 - TEL: FAX: kontakt@bbsarchitekci.pl Klimatyzator zewnętrzny B B Kraty metalowe +- 0,00 m Kamera monitoringu Kamera monitoringu B B +- 0,00 m +- 0,00 m Wszelkie prawa zastrzeżone, łacznie z pawem reprodukcji lub udostepniania osobom trzecim tego rysunku lu jego części, bez wyraźnego upoważnienia Biura Projektowego(Dz.U.24/1994, poz.83, rt All rights reserved including the right to reproduce or disclose to third paries this drawing or position thereof without the specyfic written authorisation of Architetural Design Office (Dz.U ,poz.83, art Projektant Architect: Sprawdzający Checked: Zespół Team: Rewizja / Revision Skala, Format /Scale, Format Nr/ Sheet No. BRANŻA ARCHITEKTURA mgr inż. arch. WANDA BRONISŁAWA GRODZKA mgr arch. wnętrz JOLANTA BUDNY mgr inż. arch. ANITA KUKAWSKA inż. arch. PAULINA FRANKOWSKA TYTUL SHEET TITLE Data/Date nr uprawnień 4274/Gd/89 PO/KK/212/8 podpis/sign

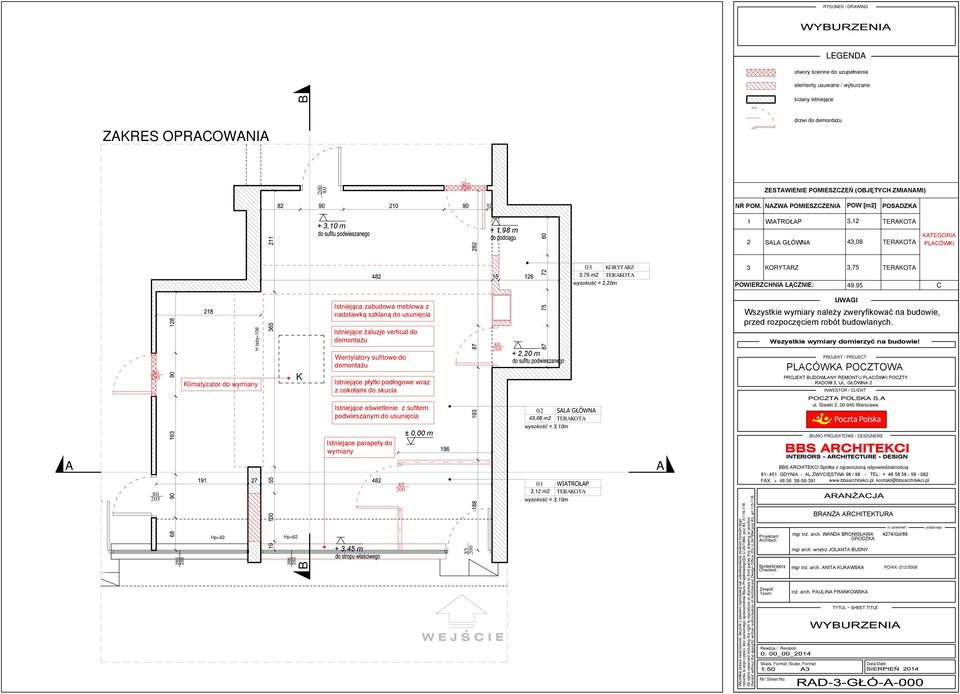

15 RYSUNEK / DRAWING LEGENDA otwory ścienne do uzupełnienia elementy usuwane / wyburzane A ZAKRES OPRACOWANIA Hp=62 H lady=106 Klimatyzator do wymiany Hp= B B K + 3,10 m Istniejąca zabudowa meblowa z nadstawką szklaną do usunięcia Istniejące żaluzje vertical do demontażu Wentylatory sufitowe do demontażu Istniejące płytki podłogowe wraz z cokołami do skucia Istniejące oświetlenie z sufitem podwieszanym do usunięcia Istniejące parapety do wymiany + 3,45 m 85 ± 0,00 m ,98 m + 2,20 m 02 SALA GŁÓWNA 43,08 m2 TERAKOTA 01 3,12 m2 03 3,75 m2 WIATROŁAP TERAKOTA wysokość = 2,20m KORYTARZ TERAKOTA A Wszelkie prawa zastrzeżone, łacznie z pawem reprodukcji lub udostepniania osobom trzecim tego rysunku lu jego części, bez wyraźnego upoważnienia Biura Projektowego(Dz.U.24/1994, poz.83, rt All rights reserved including the right to reproduce or disclose to third paries this drawing or position thereof without the specyfic written authorisation of Architetural Design Office (Dz.U ,poz.83, art Projektant Architect: Nr/ Sheet No. ściany istniejące drzwi do demontażu ZESTAWIENIE POMIESZCZEŃ (OBJĘTYCH ZMIANAMI) NR POM. NAZWA POMIESZCZENIA POW [m2] POSADZKA 1 WIATROŁAP 3,12 TERAKOTA 2 SALA GŁÓWNA 43,08 TERAKOTA 3 KORYTARZ 3,75 TERAKOTA PLACÓWKA POCZTOWA PROJEKT BUDOWLANY REMONTU PLACÓWKI POCZTY RADOM 3, UL. GŁÓWNA 2 BBS ARCHITEKCI INTERIORS - ARCHITECTURE - DESIGN BBS ARCHITEKCI Spółka z ograniczoną odpowiedzialnością GDYNIA - AL.ZWYCIĘSTWA 96 / 98 - TEL: FAX: kontakt@bbsarchitekci.pl Sprawdzający Checked: Zespół Team: Wszystkie wymiary domierzyć na budowie! Rewizja / Revision Skala, Format /Scale, Format UWAGI Wszystkie wymiary należy zweryfikować na budowie, przed rozpoczęciem robót budowlanych. PROJEKT / PROJECT INWESTOR / CLIENT ul. Stawki 2, Warszawa BIURO PROJEKTOWE / DESIGNERS BRANŻA ARCHITEKTURA mgr inż. arch. WANDA BRONISŁAWA GRODZKA mgr arch. wnętrz JOLANTA BUDNY mgr inż. arch. ANITA KUKAWSKA TYTUL SHEET TITLE Data/Date nr uprawnień 4274/Gd/89 PO/KK /212/8 KATEGORIA PLACÓWKI POWIERZCHNIA ŁĄCZNIE: C inż. arch. PAULINA FRANKOWSKA podpis/sign

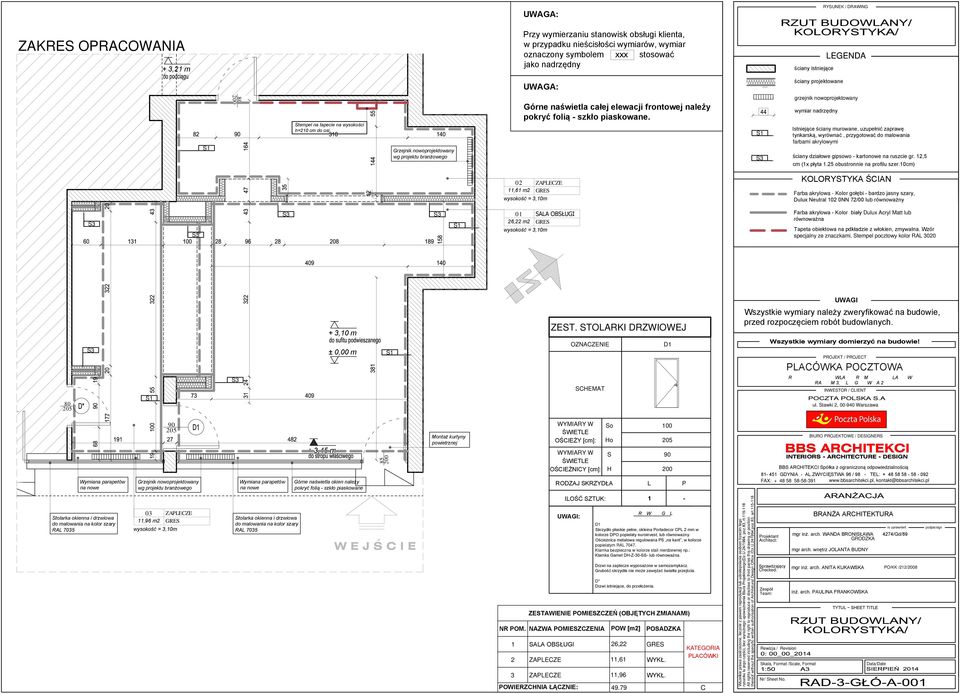

16 UWAGA: RYSUNEK / DRAWING ZAKRES OPRACOWANIA + 3,21 m Przy wymierzaniu stanowisk obsługi klienta, w przypadku nieścisłości wymiarów, wymiar oznaczony symbolem xxx stosować jako nadrzędny ściany istniejące LEGENDA UWAGA: ściany projektowane S1 Stempel na tapecie na wysokości h=210 cm do osi Górne naświetla całej elewacji frontowej należy pokryć folią - szkło piaskowane. S1 grzejnik nowoprojektowany wymiar nadrzędny Istniejące ściany murowane, uzupełnić zaprawę tynkarską, wyrównać, przygotować do malowania farbami akrylowymi Grzejnik nowoprojektowany wg projektu branżowego S3 ściany działowe gipsowo - kartonowe na ruszcie gr. 12,5 cm (1x płyta 1.25 obustronnie na profilu szer.10cm) 02 ZAPLECZE 11,61 m2 GRES KOLORYSTYKA ŚCIAN Istniejące ściany murowane, uzupełnić zaprawę Farba akrylowa - Kolor gołębi - bardzo jasny szary, Dulux Neutral 102 0NN 72/00 lub równoważny S3 S3 S3 S3 S1 01 SALA OBSŁUGI 26,22 m2 GRES Farba akrylowa - Kolor biały Dulux Acryl Matt lub równoważna Tapeta obiektowa na pdkładzie z włokien, zmywalna. Wzór specjalny ze znaczkami. Stempel pocztowy kolor RAL 3020 Farba w kolorze szarym np. Caparol KIESEL 13L67C2H90 UWAGI S3 S1 S3 + 3,10 m ± 0,00 m S1 ZEST. STOLARKI DRZWIOWEJ OZNACZENIE D1 SCHEMAT Wszystkie wymiary należy zweryfikować na budowie, przed rozpoczęciem robót budowlanych. Wszystkie wymiary domierzyć na budowie! PROJEKT / PROJECT PLACÓWKA POCZTOWA R WLA R M LA W RA M 3, L G W A 2 INWESTOR / CLIENT ul. Stawki 2, Warszawa Wymiana parapetów na nowe 90 Grzejnik nowoprojektowany wg projektu branżowego Wymiana parapetów na nowe + 3,45 m Górne naświetla okien należy pokryć folią - szkło piaskowane 85 Montaż kurtyny powietrznej WYMIARY W ŚWIETLE OŚCIEŻY [cm]: WYMIARY W ŚWIETLE OŚCIEŻNICY [cm]: So Ho S H RODZAJ SKRZYDŁA L P BIURO PROJEKTOWE / DESIGNERS BBS ARCHITEKCI INTERIORS - ARCHITECTURE - DESIGN BBS ARCHITEKCI Spółka z ograniczoną odpowiedzialnością GDYNIA - AL.ZWYCIĘSTWA 96 / 98 - TEL: FAX: kontakt@bbsarchitekci.pl Stolarka okienna i drzwiowa do malowania na kolor szary RAL ,96 m2 ZAPLECZE GRES Stolarka okienna i drzwiowa do malowania na kolor szary RAL 7035 ILOŚĆ SZTUK: UWAGI: 1 - R W G L D1 Skrzydło płaskie pełne, okleina Portadecor CPL 2 mm w kolorze DPO popielaty euroinvest, lub równoważny. Ościeżnica metalowa regulowana PS na kant, w kolorze popielatym RAL Klamka bezpieczna w kolorze stali nierdzewnej np.: Klamka Gamet DH-Z-30-SS- lub równoważna. Drzwi na zaplecze wyposażone w samozamykacz. Grubość skrzydła nie może zawężać światła przejścia. D* Drzwi istniejące, do przełożenia. ZESTAWIENIE POMIESZCZEŃ (OBJĘTYCH ZMIANAMI) NR POM. NAZWA POMIESZCZENIA POW [m2] POSADZKA 1 SALA OBSŁUGI 26,22 GRES 2 ZAPLECZE 11,61 WYKŁ. 3 ZAPLECZE 11,96 WYKŁ. KATEGORIA PLACÓWKI POWIERZCHNIA ŁĄCZNIE: C Wszelkie prawa zastrzeżone, łacznie z pawem reprodukcji lub udostepniania osobom trzecim tego rysunku lu jego części, bez wyraźnego upoważnienia Biura Projektowego(Dz.U.24/1994, poz.83, rt All rights reserved including the right to reproduce or disclose to third paries this drawing or position thereof without the specyfic written authorisation of Architetural Design Office (Dz.U ,poz.83, art Projektant Architect: Sprawdzający Checked: Zespół Team: Rewizja / Revision Skala, Format /Scale, Format Nr/ Sheet No. BRANŻA ARCHITEKTURA mgr inż. arch. WANDA BRONISŁAWA GRODZKA mgr arch. wnętrz JOLANTA BUDNY mgr inż. arch. ANITA KUKAWSKA inż. arch. PAULINA FRANKOWSKA TYTUL SHEET TITLE Data/Date nr uprawnień 4274/Gd/89 PO/KK /212/8 podpis/sign

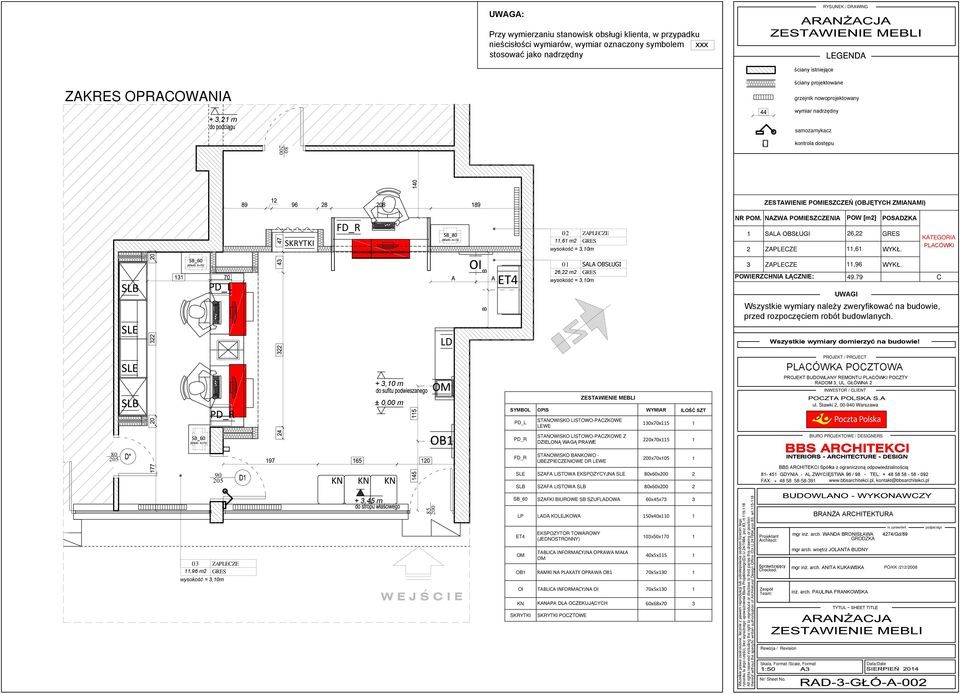

17 UWAGA: RYSUNEK / DRAWING Przy wymierzaniu stanowisk obsługi klienta, w przypadku nieścisłości wymiarów, wymiar oznaczony symbolem xxx stosować jako nadrzędny LEGENDA ściany istniejące ZAKRES OPRACOWANIA + 3,21 m ściany projektowane grzejnik nowoprojektowany wymiar nadrzędny samozamykacz kontrola dostępu ZESTAWIENIE POMIESZCZEŃ (OBJĘTYCH ZMIANAMI) SKRYTKI FD_R 02 11,61 m2 ZAPLECZE GRES NR POM. NAZWA POMIESZCZENIA POW [m2] POSADZKA 1 SALA OBSŁUGI 26,22 GRES 2 ZAPLECZE 11,61 WYKŁ. KATEGORIA PLACÓWKI 01 26,22 m2 SALA OBSŁUGI GRES 3 ZAPLECZE 11,96 WYKŁ. POWIERZCHNIA ŁĄCZNIE: C UWAGI Wszystkie wymiary należy zweryfikować na budowie, przed rozpoczęciem robót budowlanych. Wszystkie wymiary domierzyć na budowie! + 3,10 m ± 0,00 m ZESTAWIENIE MEBLI SYMBOL OPIS WYMIAR ILOŚĆ SZT PROJEKT / PROJECT PLACÓWKA POCZTOWA PROJEKT BUDOWLANY REMONTU PLACÓWKI POCZTY RADOM 3, UL. GŁÓWNA 2 INWESTOR / CLIENT ul. Stawki 2, Warszawa PD_L STANOWISKO LISTOWO-PACZKOWE LEWE 130x70x KN KN KN PD_R FD_R STANOWISKO LISTOWO-PACZKOWE Z DZIELONĄ WAGĄ PRAWE STANOWISKO BANKOWO - UBEZPIECZENIOWE DR LEWE 220x70x115 1 x70x105 1 SLE SZAFA LISTOWA EKSPOZYCYJNA SLE x60x 2 SLB SZAFA LISTOWA SLB x60x 2 BIURO PROJEKTOWE / DESIGNERS BBS ARCHITEKCI INTERIORS - ARCHITECTURE - DESIGN BBS ARCHITEKCI Spółka z ograniczoną odpowiedzialnością GDYNIA - AL.ZWYCIĘSTWA 96 / 98 - TEL: FAX: kontakt@bbsarchitekci.pl 03 11,96 m2 ZAPLECZE GRES + 3,45 m 85 SB_60 SZAFKI BIUROWE SB SZUFLADOWA 60x45x73 3 LP LADA KOLEJKOWA 150x40x110 1 ET4 OM EKSPOZYTOR TOWAROWY (JEDNOSTRONNY) TABLICA INFORMACYJNA OPRAWA MAŁA OM 103x50x x5x115 1 OB1 RAMKI NA PLAKATY OPRAWA OB1 70x5x130 1 OI TABLICA INFORMACYJNA OI 70x5x130 1 KN KANAPA DLA OCZEKUJĄCYCH 60x68x70 3 SKRYTKI SKRYTKI POCZTOWE Wszelkie prawa zastrzeżone, łacznie z pawem reprodukcji lub udostepniania osobom trzecim tego rysunku lu jego części, bez wyraźnego upoważnienia Biura Projektowego(Dz.U.24/1994, poz.83, rt All rights reserved including the right to reproduce or disclose to third paries this drawing or position thereof without the specyfic written authorisation of Architetural Design Office (Dz.U ,poz.83, art Projektant Architect: Sprawdzający Checked: Zespół Team: Rewizja / Revision Skala, Format /Scale, Format Nr/ Sheet No. BRANŻA ARCHITEKTURA mgr inż. arch. WANDA BRONISŁAWA GRODZKA mgr arch. wnętrz JOLANTA BUDNY mgr inż. arch. ANITA KUKAWSKA inż. arch. PAULINA FRANKOWSKA TYTUL SHEET TITLE Data/Date nr uprawnień 4274/Gd/89 PO/KK /212/8 podpis/sign

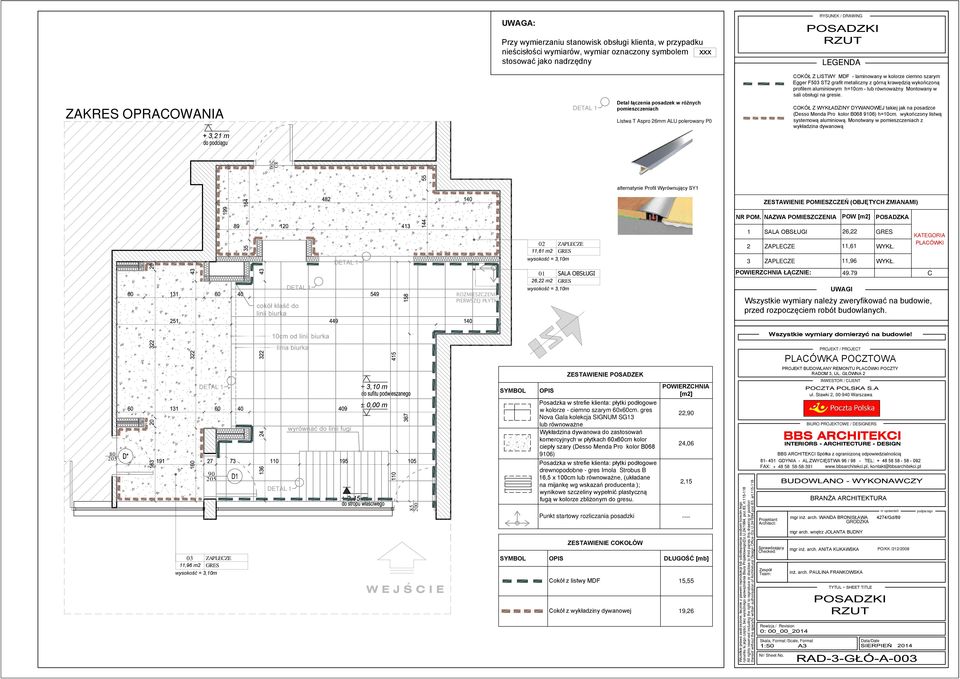

18 UWAGA: RYSUNEK / DRAWING Przy wymierzaniu stanowisk obsługi klienta, w przypadku nieścisłości wymiarów, wymiar oznaczony symbolem xxx stosować jako nadrzędny LEGENDA ZAKRES OPRACOWANIA + 3,21 m DETAL 1 Detal łączenia posadzek w różnych pomieszczeniach Listwa T Aspro 26mm ALU polerowany P0 COKÓŁ Z LISTWY MDF - laminowany w kolorze ciemno szarym Egger F503 ST2 grafit metaliczny z górną krawędzią wykończoną profilem aluminiowym h=10cm - lub równoważny Montowany w sali obsługi na gresie. COKÓŁ Z WYKŁADZINY DYWANOWEJ takiej jak na posadzce (Desso Menda Pro kolor B ) h=10cm. wykończony listwą systemową aluminiową. Monotwany w pomieszczeniach z wykładzina dywanową COKÓŁ Z PŁYTEK PODŁOGOWYCH - Nova Gala kolekcja alternatynie Profil Wyrównujący SY1 ZESTAWIENIE POMIESZCZEŃ (OBJĘTYCH ZMIANAMI) NR POM. NAZWA POMIESZCZENIA POW [m2] POSADZKA DETAL ,61 m2 ZAPLECZE GRES 1 SALA OBSŁUGI 26,22 GRES 2 ZAPLECZE 11,61 WYKŁ. 3 ZAPLECZE 11,96 WYKŁ. KATEGORIA PLACÓWKI DETAL 1 ROZMIESZCZENIE PIERWSZEJ PŁYTKI 01 SALA OBSŁUGI 26,22 m2 GRES POWIERZCHNIA ŁĄCZNIE: C UWAGI Wszystkie wymiary należy zweryfikować na budowie, przed rozpoczęciem robót budowlanych. Wszystkie wymiary domierzyć na budowie! DETAL ZAPLECZE 11,96 m2 GRES DETAL 1 + 3,45 m + 3,10 m ± 0,00 m 85 SYMBOL OPIS ZESTAWIENIE POSADZEK Posadzka w strefie klienta: płytki podłogowe w kolorze - ciemno szarym 60x60cm. gres Nova Gala kolekcja SIGNUM SG13 lub równoważne Wykładzina dywanowa do zastosowań komercyjnych w płytkach 60x60cm kolor ciepły szary (Desso Menda Pro kolor B ) Posadzka w strefie klienta: płytki podłogowe drewnopodobne - gres Imola Strobus B 16,5 x 100cm lub równoważne, (układane na mijankę wg wskazań producenta ); wynikowe szczeliny wypełnić plastyczną fugą w kolorze zbliżonym do gresu. POWIERZCHNIA [m2] 22,90 24,06 2,15 Punkt startowy rozliczania posadzki ---- ZESTAWIENIE COKOŁÓW SYMBOL OPIS DŁUGOŚĆ [mb] Cokół z listwy MDF 15,55 Cokół z wykładziny dywanowej 19,26 Wszelkie prawa zastrzeżone, łacznie z pawem reprodukcji lub udostepniania osobom trzecim tego rysunku lu jego części, bez wyraźnego upoważnienia Biura Projektowego(Dz.U.24/1994, poz.83, rt All rights reserved including the right to reproduce or disclose to third paries this drawing or position thereof without the specyfic written authorisation of Architetural Design Office (Dz.U ,poz.83, art Projektant Architect: Nr/ Sheet No. PLACÓWKA POCZTOWA PROJEKT BUDOWLANY REMONTU PLACÓWKI POCZTY RADOM 3, UL. GŁÓWNA 2 BBS ARCHITEKCI INTERIORS - ARCHITECTURE - DESIGN BBS ARCHITEKCI Spółka z ograniczoną odpowiedzialnością GDYNIA - AL.ZWYCIĘSTWA 96 / 98 - TEL: FAX: kontakt@bbsarchitekci.pl Sprawdzający Checked: Zespół Team: Rewizja / Revision Skala, Format /Scale, Format PROJEKT / PROJECT INWESTOR / CLIENT ul. Stawki 2, Warszawa BIURO PROJEKTOWE / DESIGNERS BRANŻA ARCHITEKTURA mgr inż. arch. WANDA BRONISŁAWA GRODZKA mgr arch. wnętrz JOLANTA BUDNY mgr inż. arch. ANITA KUKAWSKA inż. arch. PAULINA FRANKOWSKA TYTUL SHEET TITLE Data/Date nr uprawnień 4274/Gd/89 PO/KK /212/8 podpis/sign

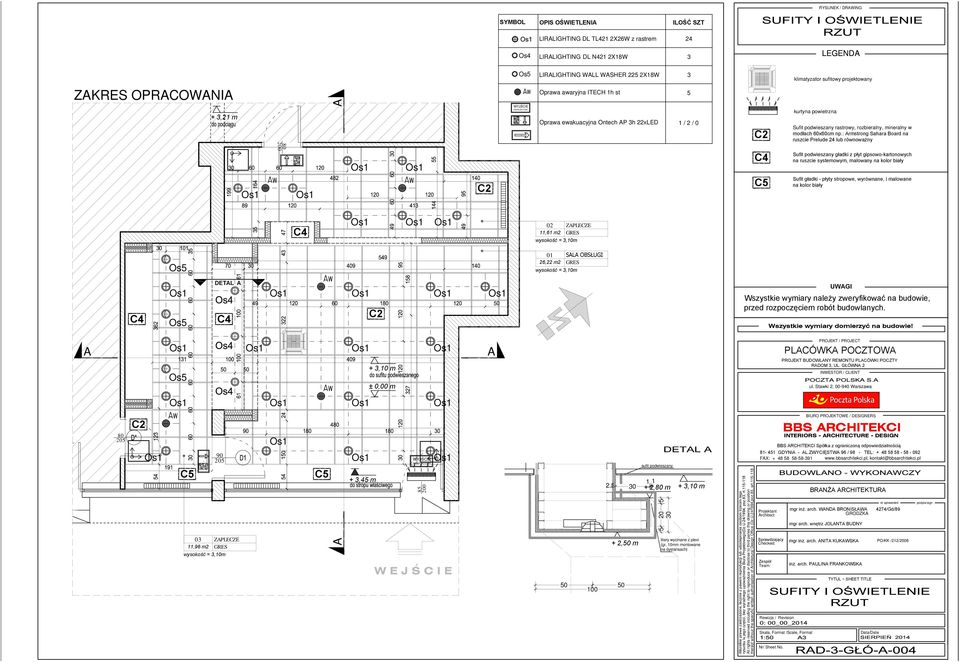

19 RYSUNEK / DRAWING SYMBOL OPIS OŚWIETLENIA ILOŚĆ SZT LIRALIGHTING DL TL421 2X26W z rastrem 24 Os4 LIRALIGHTING DL N421 2X18W 3 LEGENDA Os5 LIRALIGHTING WALL WASHER 225 2X18W 3 klimatyzator sufitowy projektowany ZAKRES OPRACOWANIA A C4 C2 Os5 Os5 Os5 C5 + 3,21 m DETAL A C ZAPLECZE 11,96 m2 GRES C4 C5 A A + 3,45 m C2 + 3,10 m ± 0,00 m WYJŚCIE EWAKUACYJNE 85 C2 A WYJŚCIE EWAKUACYJNE Oprawa awaryjna ITECH 1h st 5 Oprawa ewakuacyjna Ontech AP 3h 22xLED 1 / 2 / 0 02 ZAPLECZE 11,61 m2 GRES 01 SALA OBSŁUGI 26,22 m2 GRES ,50 m sufit podwieszany , m + 3,10 m litery wycinane z plexi (gr. 10mm montowane na dystansach) Wszelkie prawa zastrzeżone, łacznie z pawem reprodukcji lub udostepniania osobom trzecim tego rysunku lu jego części, bez wyraźnego upoważnienia Biura Projektowego(Dz.U.24/1994, poz.83, rt All rights reserved including the right to reproduce or disclose to third paries this drawing or position thereof without the specyfic written authorisation of Architetural Design Office (Dz.U ,poz.83, art C2 C4 C5 Projektant Architect: Nr/ Sheet No. kurtyna powietrzna Sufit podwieszany rastrowy, rozbieralny, mineralny w modłach 60x60cm np.: Armstrong Sahara Board na ruszcie Prelude 24 lub równoważny Sufit podwieszany gładki z płyt gipsowo-kartonowych na ruszcie systemowym, malowany na kolor biały Sufit gładki - płyty stropowe, wyrównane, i malowane na kolor biały PLACÓWKA POCZTOWA PROJEKT BUDOWLANY REMONTU PLACÓWKI POCZTY RADOM 3, UL. GŁÓWNA 2 BBS ARCHITEKCI INTERIORS - ARCHITECTURE - DESIGN BBS ARCHITEKCI Spółka z ograniczoną odpowiedzialnością GDYNIA - AL.ZWYCIĘSTWA 96 / 98 - TEL: FAX: kontakt@bbsarchitekci.pl Sprawdzający Checked: Zespół Team: Wszystkie wymiary domierzyć na budowie! Rewizja / Revision Skala, Format /Scale, Format UWAGI Wszystkie wymiary należy zweryfikować na budowie, przed rozpoczęciem robót budowlanych. PROJEKT / PROJECT INWESTOR / CLIENT ul. Stawki 2, Warszawa BIURO PROJEKTOWE / DESIGNERS BRANŻA ARCHITEKTURA mgr inż. arch. WANDA BRONISŁAWA GRODZKA mgr arch. wnętrz JOLANTA BUDNY mgr inż. arch. ANITA KUKAWSKA inż. arch. PAULINA FRANKOWSKA TYTUL SHEET TITLE Data/Date nr uprawnień 4274/Gd/89 PO/KK /212/8 podpis/sign

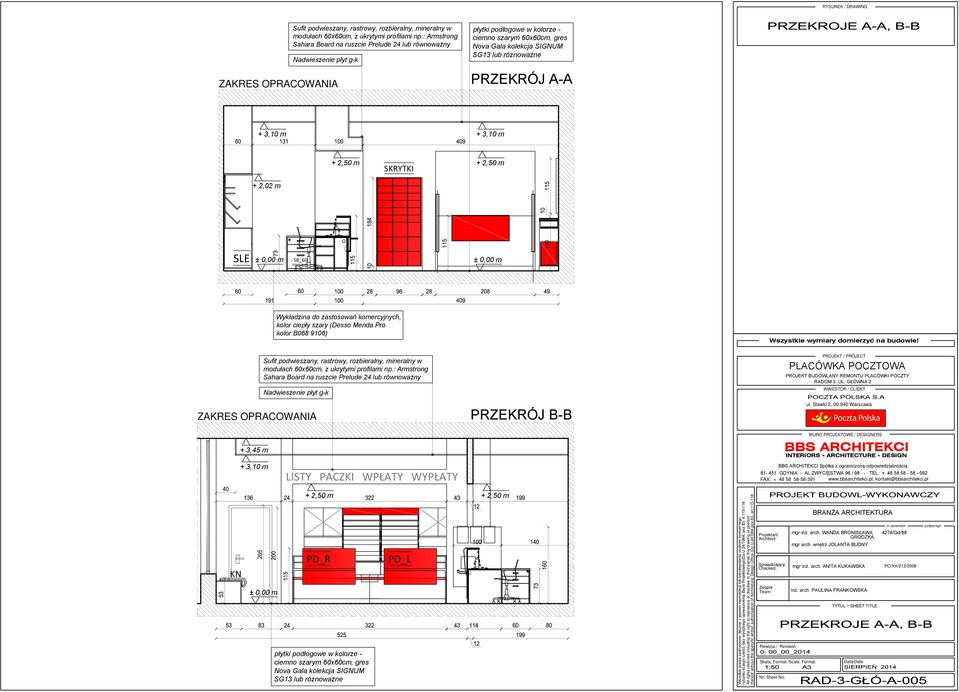

20 RYSUNEK / DRAWING ZAKRES OPRACOWANIA Sufit podwieszany, rastrowy, rozbieralny, mineralny w modułach 60x60cm, z ukrytymi profilami np.: Armstrong Sahara Board na ruszcie Prelude 24 lub równoważny Nadwieszenie płyt g-k płytki podłogowe w kolorze - ciemno szarym 60x60cm, gres Nova Gala kolekcja SIGNUM SG13 lub róznoważne PRZEKRÓJ A-A + 3,10 m + 3,10 m + 2,50 m SKRYTKI + 2,50 m + 2,02 m SLE ± 0,00 m SB_60 (60x45 h=72) ± 0,00 m ZAKRES OPRACOWANIA Wykładzina do zastosowań komercyjnych, kolor ciepły szary (Desso Menda Pro kolor B ) Sufit podwieszany, rastrowy, rozbieralny, mineralny w modułach 60x60cm, z ukrytymi profilami np.: Armstrong Sahara Board na ruszcie Prelude 24 lub równoważny Nadwieszenie płyt g-k PRZEKRÓJ B-B Wszystkie wymiary domierzyć na budowie! PROJEKT / PROJECT PLACÓWKA POCZTOWA PROJEKT BUDOWLANY REMONTU PLACÓWKI POCZTY RADOM 3, UL. GŁÓWNA 2 INWESTOR / CLIENT ul. Stawki 2, Warszawa + 3,45 m + 3,10 m LISTY PACZKI WPŁATY WYPŁATY BIURO PROJEKTOWE / DESIGNERS BBS ARCHITEKCI INTERIORS - ARCHITECTURE - DESIGN BBS ARCHITEKCI Spółka z ograniczoną odpowiedzialnością GDYNIA - AL.ZWYCIĘSTWA 96 / 98 - TEL: FAX: kontakt@bbsarchitekci.pl KN ± 0,00 m + 2,50 m PD_R płytki podłogowe w kolorze - ciemno szarym 60x60cm, gres Nova Gala kolekcja SIGNUM SG13 lub róznoważne PD_L + 2,50 m Wszelkie prawa zastrzeżone, łacznie z pawem reprodukcji lub udostepniania osobom trzecim tego rysunku lu jego części, bez wyraźnego upoważnienia Biura Projektowego(Dz.U.24/1994, poz.83, rt All rights reserved including the right to reproduce or disclose to third paries this drawing or position thereof without the specyfic written authorisation of Architetural Design Office (Dz.U ,poz.83, art Projektant Architect: Sprawdzający Checked: Zespół Team: Rewizja / Revision Skala, Format /Scale, Format Nr/ Sheet No. BRANŻA ARCHITEKTURA mgr inż. arch. WANDA BRONISŁAWA GRODZKA mgr arch. wnętrz JOLANTA BUDNY mgr inż. arch. ANITA KUKAWSKA inż. arch. PAULINA FRANKOWSKA TYTUL SHEET TITLE Data/Date nr uprawnień 4274/Gd/89 PO/KK/212/8 podpis/sign

21 RYSUNEK / DRAWING Kamera monitoringu ZAKRES OPRACOWANIA Górne naświetla okien należy pokryć folią - szkło piaskowane Kamera monitoringu Górne naświetla okien należy pokryć folią - szkło piaskowane ELEWACJA FRONTOWA Wszystkie wymiary domierzyć na budowie! PROJEKT / PROJECT PLACÓWKA POCZTOWA PROJEKT BUDOWLANY REMONTU PLACÓWKI POCZTY RADOM 3, UL. GŁÓWNA 2 INWESTOR / CLIENT ul. Stawki 2, Warszawa BIURO PROJEKTOWE / DESIGNERS BBS ARCHITEKCI INTERIORS - ARCHITECTURE - DESIGN BBS ARCHITEKCI Spółka z ograniczoną odpowiedzialnością GDYNIA - AL.ZWYCIĘSTWA 96 / 98 - TEL: FAX: kontakt@bbsarchitekci.pl +- 0,00 m +- 0,00 m Stolarka okienna i drzwiowa do malowania na kolor szary RAL 7035 Wszelkie prawa zastrzeżone, łacznie z pawem reprodukcji lub udostepniania osobom trzecim tego rysunku lu jego części, bez wyraźnego upoważnienia Biura Projektowego(Dz.U.24/1994, poz.83, rt All rights reserved including the right to reproduce or disclose to third paries this drawing or position thereof without the specyfic written authorisation of Architetural Design Office (Dz.U ,poz.83, art Projektant Architect: Sprawdzający Checked: Zespół Team: Rewizja / Revision Skala, Format /Scale, Format Nr/ Sheet No. BRANŻA ARCHITEKTURA mgr inż. arch. WANDA BRONISŁAWA GRODZKA mgr arch. wnętrz JOLANTA BUDNY mgr inż. arch. ANITA KUKAWSKA inż. arch. PAULINA FRANKOWSKA TYTUL SHEET TITLE Data/Date nr uprawnień 4274/Gd/89 PO/KK/212/8 podpis/sign
