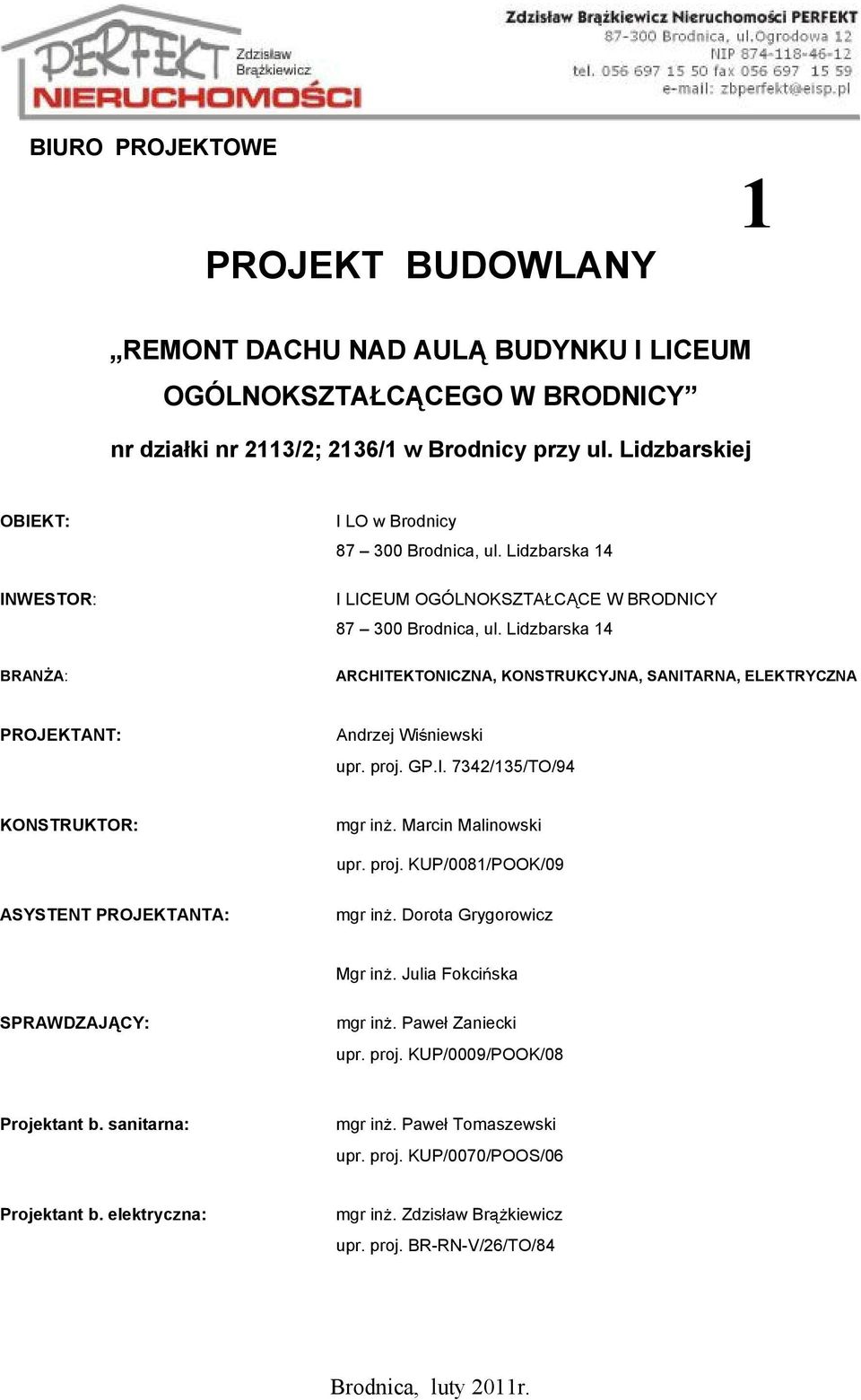

1 BIURO PROJEKTOWE PROJEKT BUDOWLANY 1 REMONT DACHU NAD AUL BUDYNKU I LICEUM OGÓLNOKSZTA C CEGO W BRODNICY nr dzia ki nr 2113/2; 2136/1 w Brodnicy przy ul. Lidzbarskiej OBIEKT: INWESTOR: I LO w Brodnicy Brodnica, ul. Lidzbarska 14 I LICEUM OGÓLNOKSZTA C CE W BRODNICY Brodnica, ul. Lidzbarska 14 BRAN A: ARCHITEKTONICZNA, KONSTRUKCYJNA, SANITARNA, ELEKTRYCZNA PROJEKTANT: Andrzej Wi niewski upr. proj. GP.I. 7342/135/TO/94 KONSTRUKTOR: mgr in. Marcin Malinowski upr. proj. KUP/0081/POOK/09 ASYSTENT PROJEKTANTA: mgr in. Dorota Grygorowicz Mgr in. Julia Fokci ska SPRAWDZAJ CY: mgr in. Pawe Zaniecki upr. proj. KUP/0009/POOK/08 Projektant b. sanitarna: mgr in. Pawe Tomaszewski upr. proj. KUP/0070/POOS/06 Projektant b. elektryczna: mgr in. Zdzis aw Br kiewicz upr. proj. BR-RN-V/26/TO/84 Brodnica, luty 2011r.

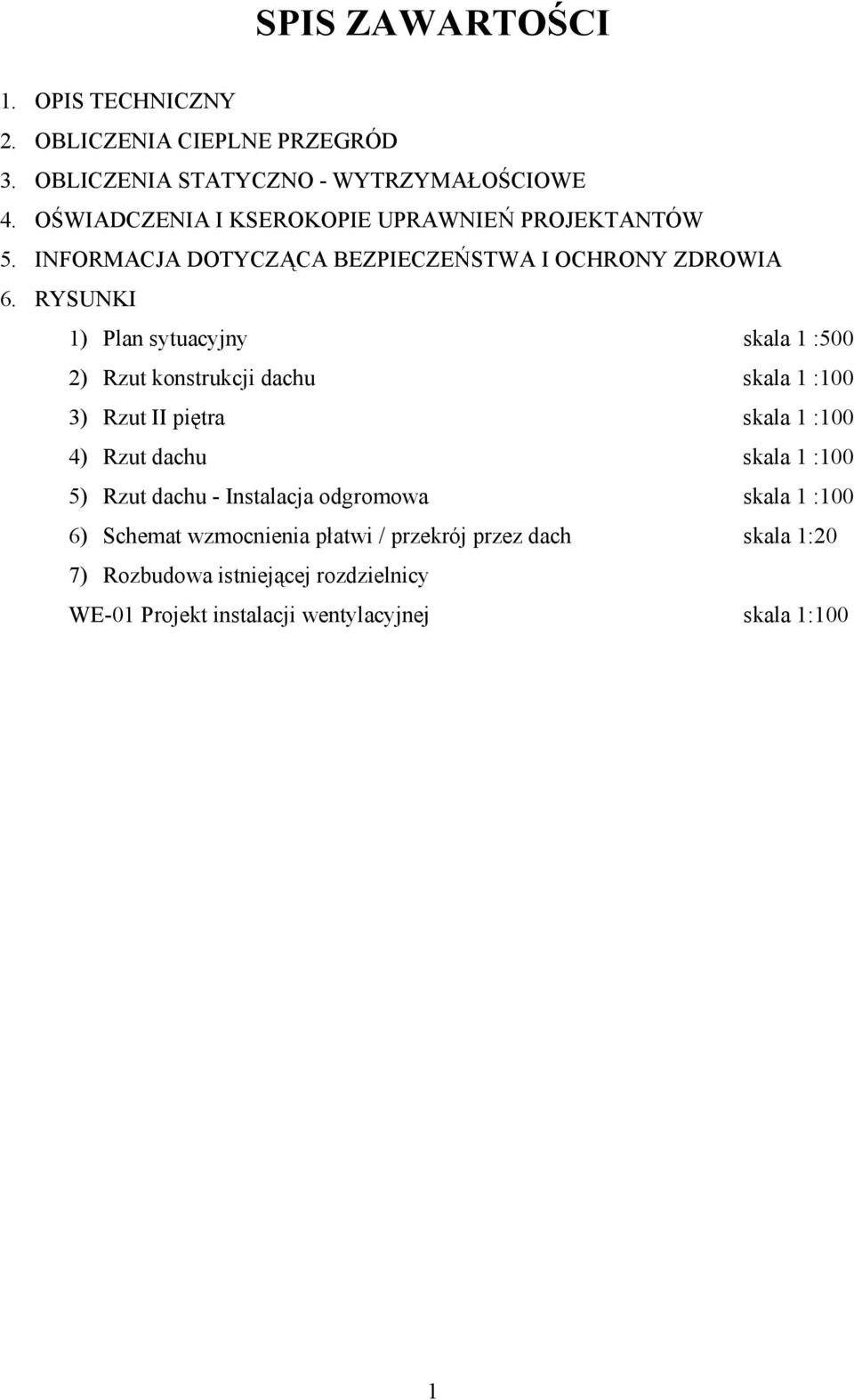

2 SPIS ZAWARTO CI 1. OPIS TECHNICZNY 2. OBLICZENIA CIEPLNE PRZEGRÓD 3. OBLICZENIA STATYCZNO - WYTRZYMA O CIOWE 4. O WIADCZENIA I KSEROKOPIE UPRAWNIE PROJEKTANTÓW 5. INFORMACJA DOTYCZ CA BEZPIECZE STWA I OCHRONY ZDROWIA 6. RYSUNKI 1) Plan sytuacyjny skala 1 :500 2) Rzut konstrukcji dachu skala 1 :100 3) Rzut II pi tra skala 1 :100 4) Rzut dachu skala 1 :100 5) Rzut dachu - Instalacja odgromowa skala 1 :100 6) Schemat wzmocnienia p atwi / przekrój przez dach skala 1:20 7) Rozbudowa istniej cej rozdzielnicy WE-01 Projekt instalacji wentylacyjnej skala 1:100 1

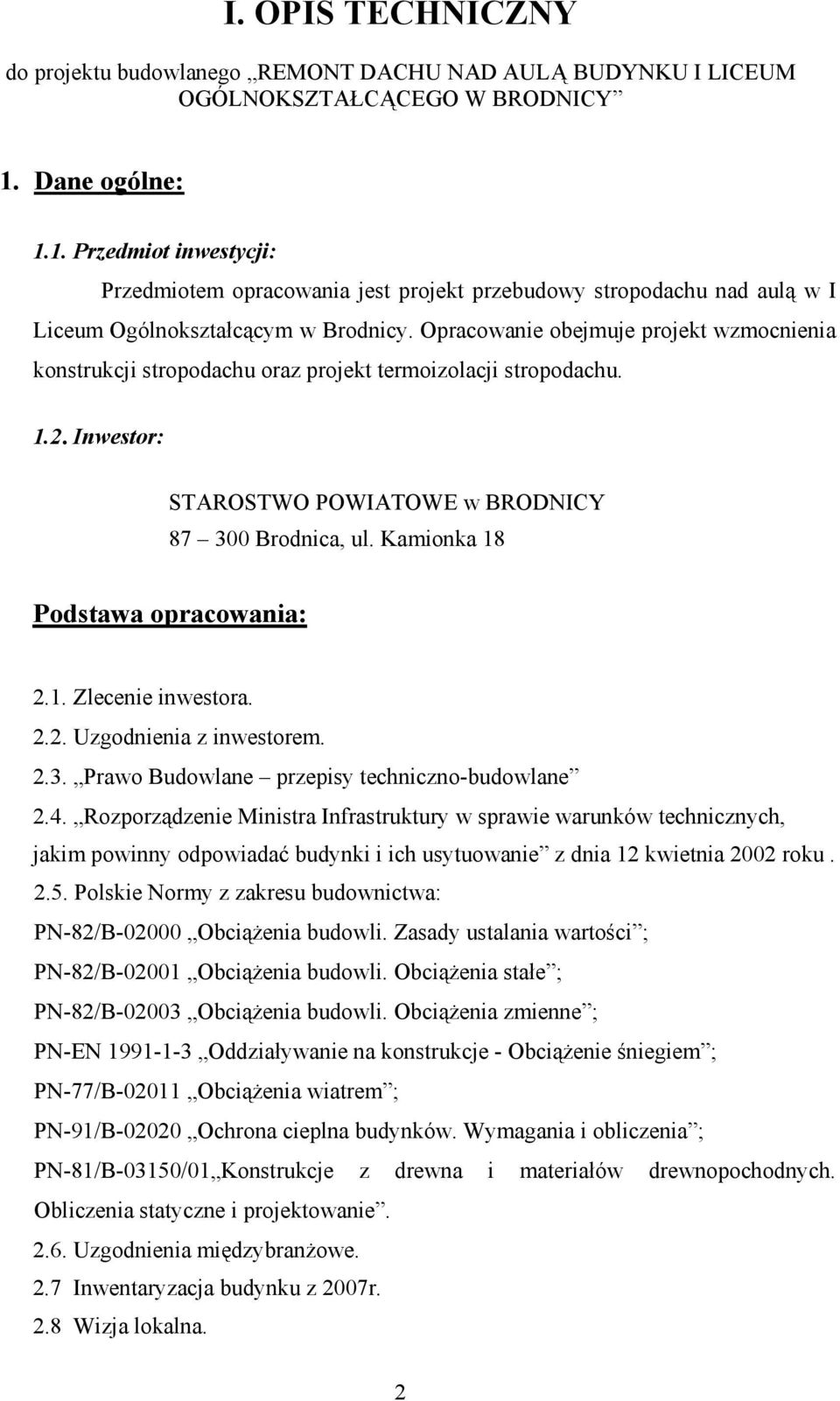

3 I. OPIS TECHNICZNY do projektu budowlanego REMONT DACHU NAD AUL BUDYNKU I LICEUM OGÓLNOKSZTA C CEGO W BRODNICY 1. Dane ogólne: 1.1. Przedmiot inwestycji: Przedmiotem opracowania jest projekt przebudowy stropodachu nad aul w I Liceum Ogólnokszta c cym w Brodnicy. Opracowanie obejmuje projekt wzmocnienia konstrukcji stropodachu oraz projekt termoizolacji stropodachu Inwestor: STAROSTWO POWIATOWE w BRODNICY Brodnica, ul. Kamionka 18 Podstawa opracowania: 2.1. Zlecenie inwestora Uzgodnienia z inwestorem Prawo Budowlane przepisy techniczno-budowlane 2.4. Rozporz dzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie z dnia 12 kwietnia 2002 roku Polskie Normy z zakresu budownictwa: PN-82/B Obci enia budowli. Zasady ustalania warto ci; PN-82/B Obci enia budowli. Obci enia sta e; PN-82/B Obci enia budowli. Obci enia zmienne; PN-EN Oddzia ywanie na konstrukcje - Obci enie niegiem; PN-77/B Obci enia wiatrem; PN-91/B Ochrona cieplna budynków. Wymagania i obliczenia; PN-81/B-03150/01Konstrukcje z drewna i materia ów drewnopochodnych. Obliczenia statyczne i projektowanie Uzgodnienia mi dzybran owe. 2.7 Inwentaryzacja budynku z 2007r. 2.8 Wizja lokalna. 2

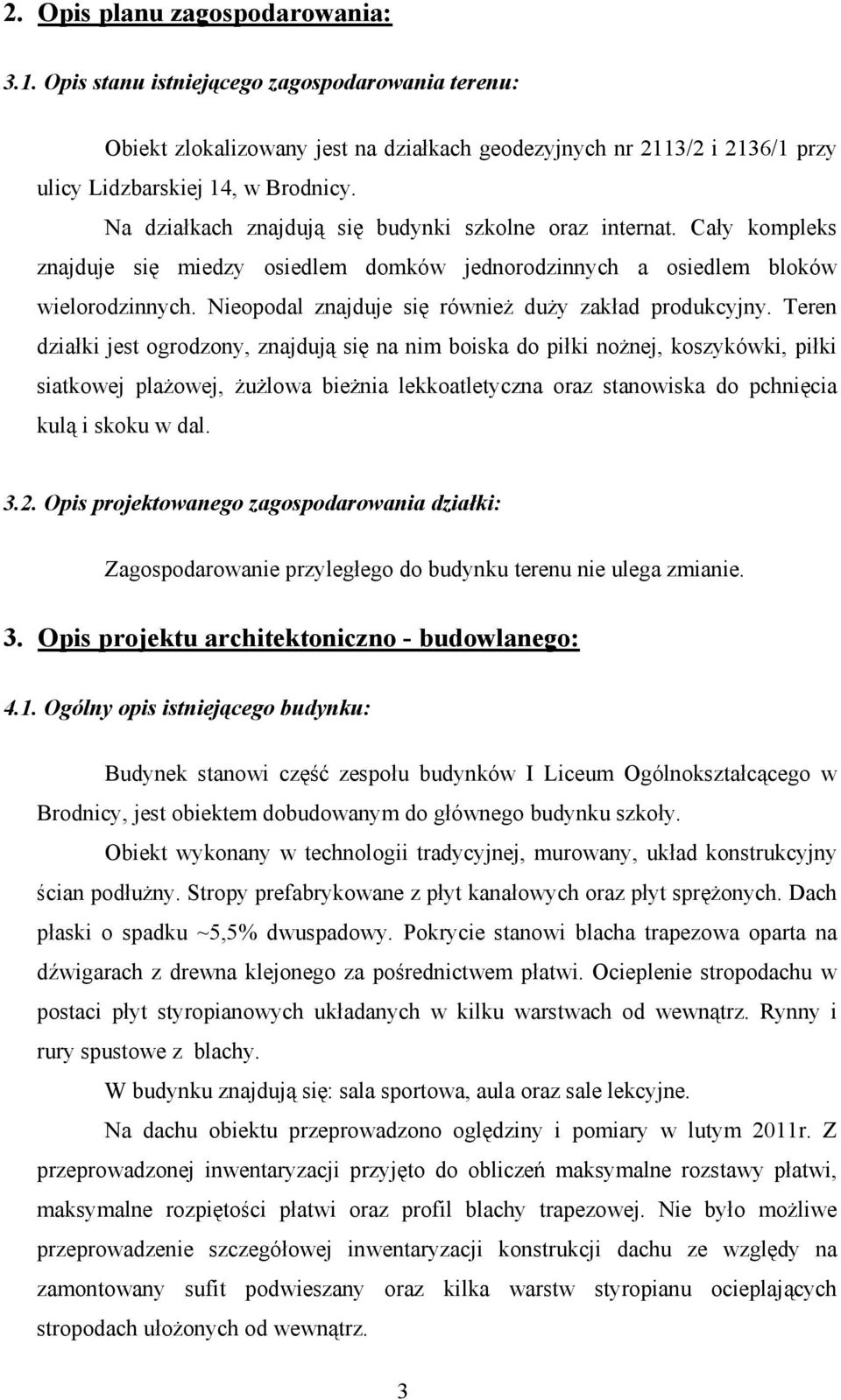

4 2. Opis planu zagospodarowania: 3.1. Opis stanu istniej cego zagospodarowania terenu: Obiekt zlokalizowany jest na dzia kach geodezyjnych nr 2113/2 i 2136/1 przy ulicy Lidzbarskiej 14, w Brodnicy. Na dzia kach znajduj si budynki szkolne oraz internat. Ca y kompleks znajduje si miedzy osiedlem domków jednorodzinnych a osiedlem bloków wielorodzinnych. Nieopodal znajduje si równie du y zak ad produkcyjny. Teren dzia ki jest ogrodzony, znajduj si na nim boiska do pi ki no nej, koszykówki, pi ki siatkowej pla owej, u lowa bie nia lekkoatletyczna oraz stanowiska do pchni cia kul i skoku w dal Opis projektowanego zagospodarowania dzia ki: Zagospodarowanie przyleg ego do budynku terenu nie ulega zmianie. 3. Opis projektu architektoniczno - budowlanego: 4.1. Ogólny opis istniej cego budynku: Budynek stanowi cz zespo u budynków I Liceum Ogólnokszta c cego w Brodnicy, jest obiektem dobudowanym do g ównego budynku szko y. Obiekt wykonany w technologii tradycyjnej, murowany, uk ad konstrukcyjny cian pod u ny. Stropy prefabrykowane z p yt kana owych oraz p yt spr onych. Dach p aski o spadku ~5,5% dwuspadowy. Pokrycie stanowi blacha trapezowa oparta na d wigarach z drewna klejonego za po rednictwem p atwi. Ocieplenie stropodachu w postaci pyt styropianowych uk adanych w kilku warstwach od wewn trz. Rynny i rury spustowe z blachy. W budynku znajduj si : sala sportowa, aula oraz sale lekcyjne. Na dachu obiektu przeprowadzono ogl dziny i pomiary w lutym 2011r. Z przeprowadzonej inwentaryzacji przyj to do oblicze maksymalne rozstawy patwi, maksymalne rozpi to ci patwi oraz profil blachy trapezowej. Nie by o mo liwe przeprowadzenie szczegó owej inwentaryzacji konstrukcji dachu ze wzgl dy na zamontowany sufit podwieszany oraz kilka warstw styropianu ocieplaj cych stropodach u o onych od wewn trz. 3

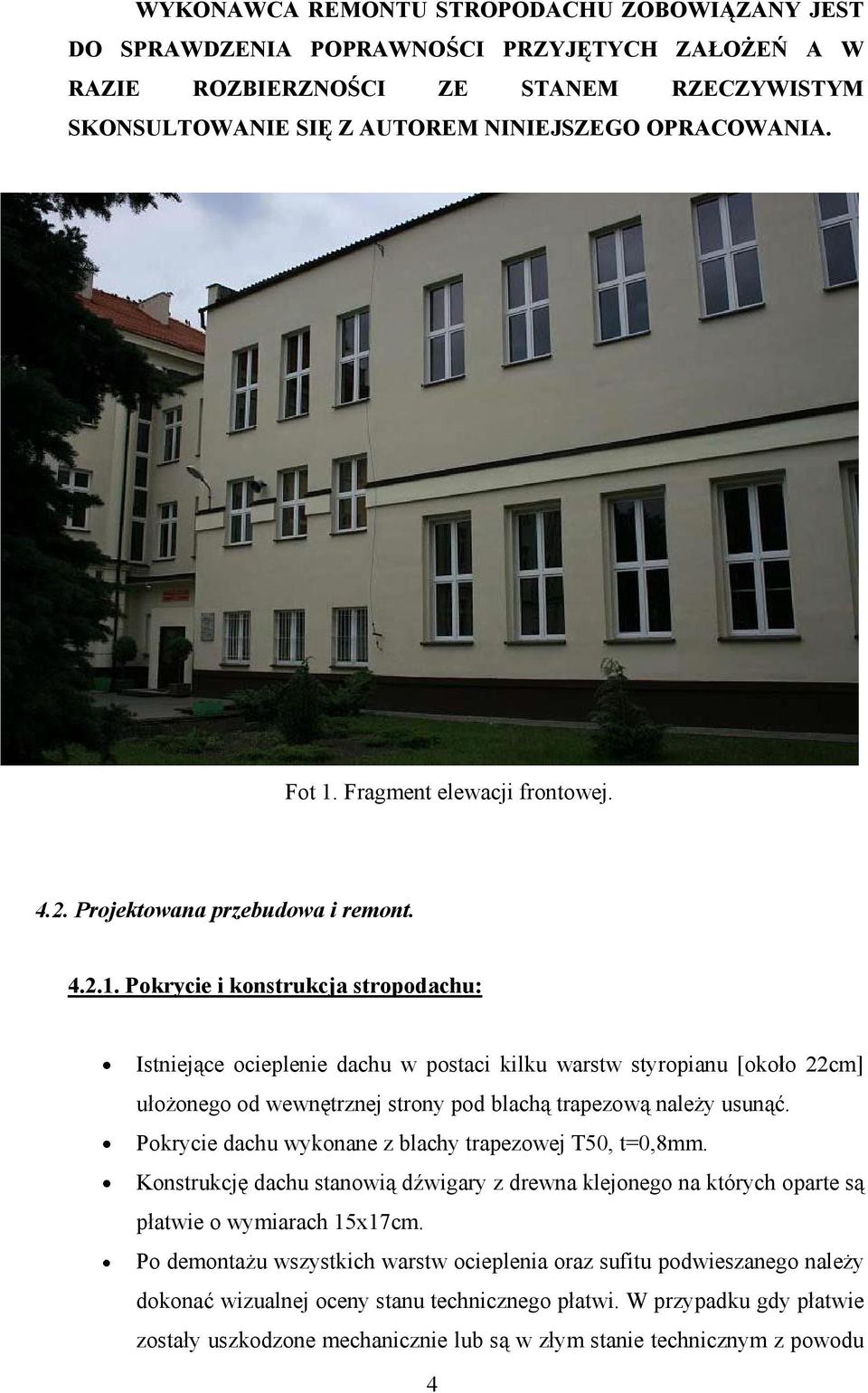

5 WYKONAWCA REMONTU STROPODACHU ZOBOWI ZANY JEST DO SPRAWDZENIA POPRAWNO CI PRZYJ TYCH ZA O E A W RAZIE ROZBIERZNO CI ZE STANEM RZECZYWISTYM SKONSULTOWANIE SI Z AUTOREM NINIEJSZEGO OPRACOWANIA. Fot 1. Fragment elewacji frontowej Projektowana przebudowa i remont Pokrycie i konstrukcja stropodachu: Istniej ce ocieplenie dachu w postaci kilku warstw styropianu [oko o 22cm] u o onego od wewn trznej strony pod blach trapezow nale y usun. Pokrycie dachu wykonane z blachy trapezowej T50, t=0,8mm. Konstrukcj dachu stanowi d wigary z drewna klejonego na których oparte s p atwie o wymiarach 15x17cm. Po demonta u wszystkich warstw ocieplenia oraz sufitu podwieszanego nale y dokona wizualnej oceny stanu technicznego p atwi. W przypadku gdy p atwie zosta y uszkodzone mechanicznie lub s w z ym stanie technicznym z powodu 4

6 du ego zawilgocenia nale y skonsultowa si z projektantem w celu okre lenia sposobu naprawy konstrukcji. Wzmocnienie istniej cych p atwi nale y wykona poprzez nabicie obustronne desek o wymiarach 3/17cm. po uprzednim ich odci eniu oraz zastosowaniu przynajmniej jednej podpory monta owej w celu niwelacji ugi cia p atwi. Powierzchnia remontowanego stropodachu 508m 2 W miejscach wyst powania wywietrzaków nale y przewidzie uzupe nienie blachy trapezowej. W miejscach nowoprojektowanych wywietrzaków dachowych nale y wykona wymiany oraz wyprofilowa blachark pod oparcie wywietrzaków wg instrukcji producenta. Wszystkie elementy konstrukcyjne wi by dachowej nale y zaimpregnowa dwukrotnie rodkiem zabezpieczaj cym drewno przed grzybami domowymi i owadami Wood Protektor impregnat do drewna konstrukcyjnego gotowy do u ycia Nale y wykona now instalacj odgromow. Blach trapezow w miejscach skorodowanych nale y oczy ci oraz zabezpieczy przed korozj poprzez malowanie farb podk adow oraz nawierzchniow. Nowoprojektowane pokrycie dachowe nale y wykona w nast puj cych warstwach: - istniej ca blacha trapezowa - folia PE grubo ci 0,2mm - we na mineralna 12cm Monrock Max - we na mineralna 12cm Monrock Max - papa zgrzewalna Flexodek Mono Instrukcja wykonania pokrycia dachowego. Przed przyst pieniem do prac dekarskich zaleca si rozplanowanie roz o enia poszczególnych pasów papy na powierzchni dachu. Usprawni to organizacj robót i zmniejszy zu ycie papy. 5

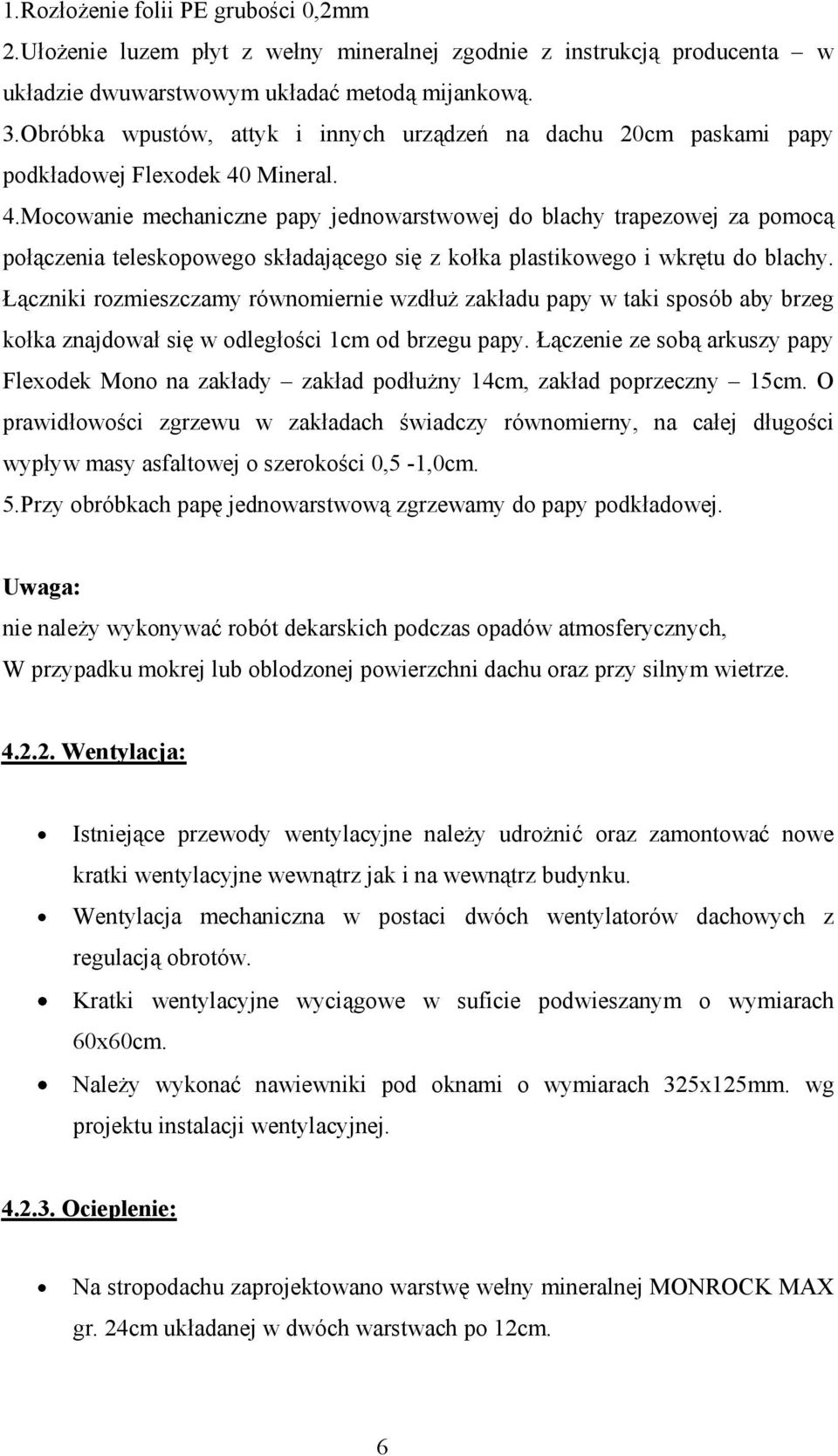

7 1.Roz o enie folii PE grubo ci 0,2mm 2.U o enie luzem pyt z we ny mineralnej zgodnie z instrukcj producenta w uk adzie dwuwarstwowym uk ada metod mijankow. 3.Obróbka wpustów, attyk i innych urz dze na dachu 20cm paskami papy podk adowej Flexodek 40 Mineral. 4.Mocowanie mechaniczne papy jednowarstwowej do blachy trapezowej za pomoc po czenia teleskopowego sk adaj cego si z ko ka plastikowego i wkr tu do blachy. czniki rozmieszczamy równomiernie wzd u zak adu papy w taki sposób aby brzeg ko ka znajdowa si w odleg o ci 1cm od brzegu papy. czenie ze sob arkuszy papy Flexodek Mono na zak ady zak ad pod u ny 14cm, zak ad poprzeczny 15cm. O prawid owo ci zgrzewu w zak adach wiadczy równomierny, na ca ej dugo ci wyp yw masy asfaltowej o szeroko ci 0,5-1,0cm. 5.Przy obróbkach pap jednowarstwow zgrzewamy do papy podk adowej. Uwaga: nie nale y wykonywa robót dekarskich podczas opadów atmosferycznych, W przypadku mokrej lub oblodzonej powierzchni dachu oraz przy silnym wietrze Wentylacja: Istniej ce przewody wentylacyjne nale y udro ni oraz zamontowa nowe kratki wentylacyjne wewn trz jak i na wewn trz budynku. Wentylacja mechaniczna w postaci dwóch wentylatorów dachowych z regulacj obrotów. Kratki wentylacyjne wyci gowe w suficie podwieszanym o wymiarach 60x60cm. Nale y wykona nawiewniki pod oknami o wymiarach 325x125mm. wg projektu instalacji wentylacyjnej Ocieplenie: Na stropodachu zaprojektowano warstw we ny mineralnej MONROCK MAX gr. 24cm uk adanej w dwóch warstwach po 12cm. 6

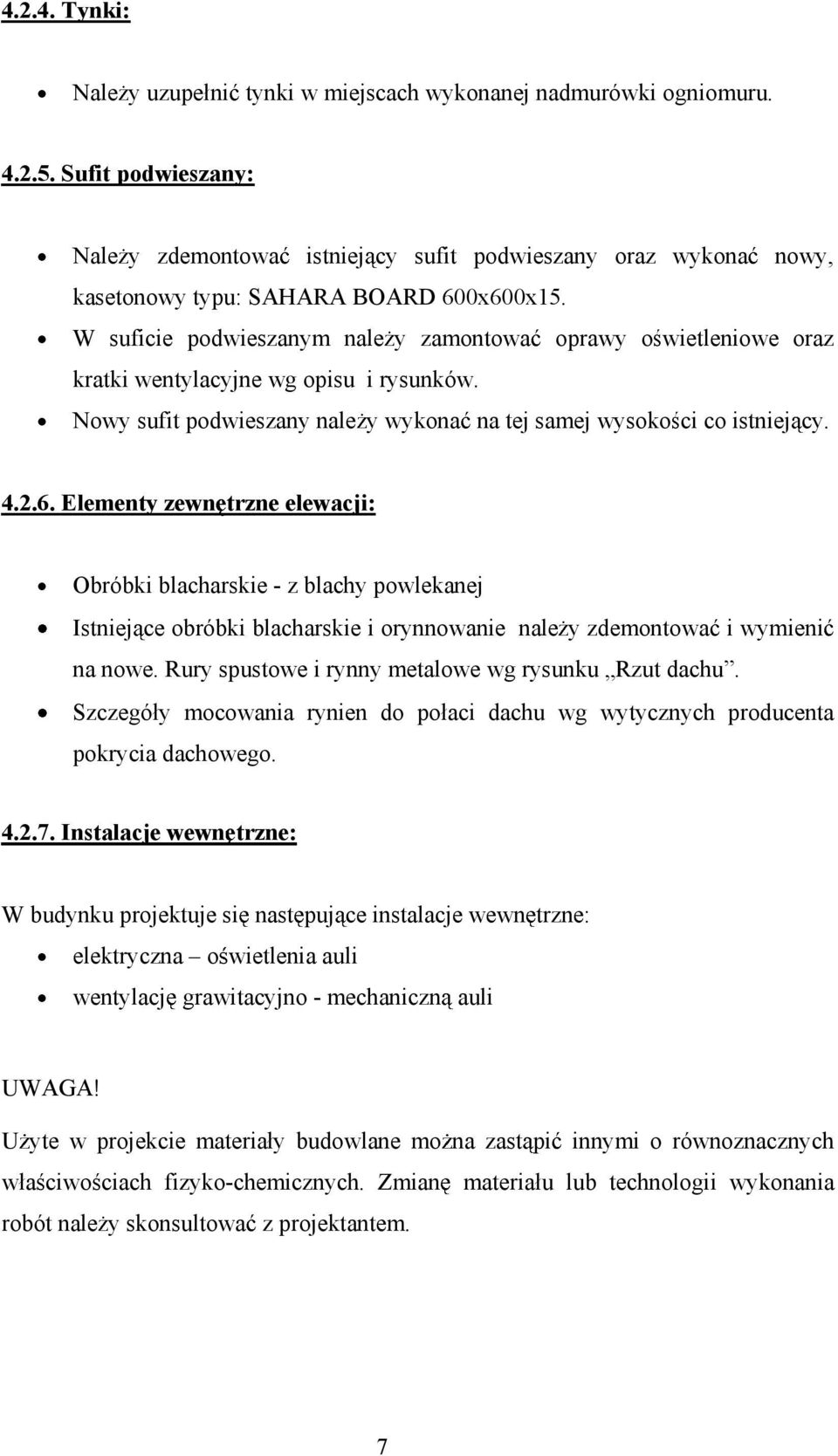

8 Tynki: Nale y uzupe ni tynki w miejscach wykonanej nadmurówki ogniomuru Sufit podwieszany: Nale y zdemontowa istniej cy sufit podwieszany oraz wykona nowy, kasetonowy typu: SAHARA BOARD 600x600x15. W suficie podwieszanym nale y zamontowa oprawy owietleniowe oraz kratki wentylacyjne wg opisu i rysunków. Nowy sufit podwieszany nale y wykona na tej samej wysoko ci co istniej cy Elementy zewn trzne elewacji: Obróbki blacharskie - z blachy powlekanej Istniej ce obróbki blacharskie i orynnowanie nale y zdemontowa i wymieni na nowe. Rury spustowe i rynny metalowe wg rysunku Rzut dachu. Szczegó y mocowania rynien do po aci dachu wg wytycznych producenta pokrycia dachowego Instalacje wewn trzne: W budynku projektuje si nast puj ce instalacje wewn trzne: elektryczna o wietlenia auli wentylacj grawitacyjno - mechaniczn auli UWAGA! U yte w projekcie materia y budowlane mo na zast pi innymi o równoznacznych w a ciwo ciach fizyko-chemicznych. Zmian materia u lub technologii wykonania robót nale y skonsultowa z projektantem. 7

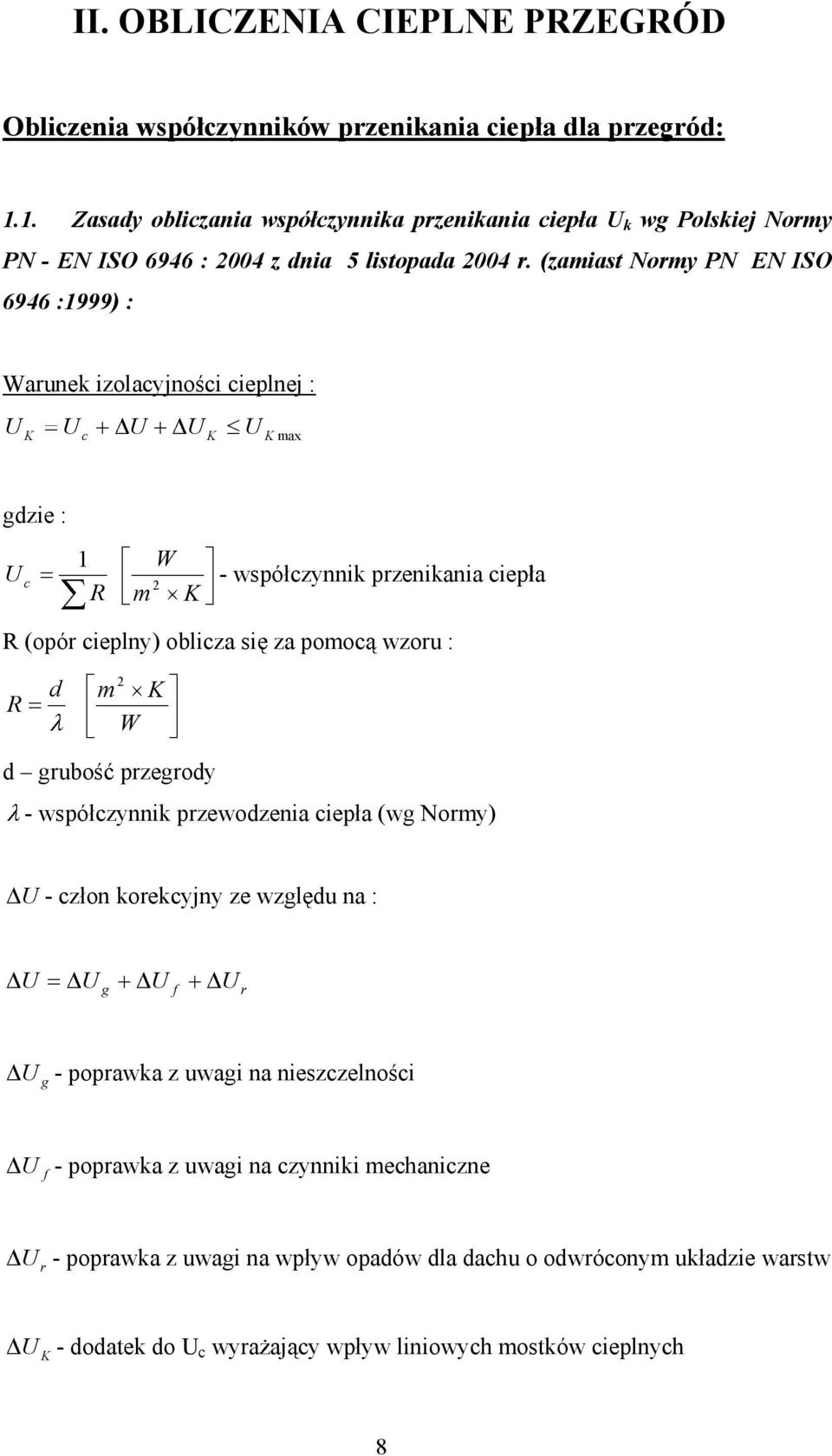

9 II. OBLICZENIA CIEPLNE PRZEGRÓD Obliczenia wspó czynników przenikania ciep a dla przegród: 1.1. Zasady obliczania wspó czynnika przenikania ciep a U k wg Polskiej Normy PN - EN ISO 6946 : 2004 z dnia 5 listopada 2004 r. (zamiast Normy PN EN ISO 6946 :1999) : Warunek izolacyjno ci cieplnej : U K U c U U K U K max gdzie : 1 U c R W - wspó czynnik przenikania ciep a 2 m K R (opór cieplny) oblicza si za pomoc wzoru : R d m 2 W K d grubo przegrody - wspó czynnik przewodzenia ciep a (wg Normy) U - cz on korekcyjny ze wzgl du na : U U g U f U r U g - poprawka z uwagi na nieszczelno ci U f - poprawka z uwagi na czynniki mechaniczne U r - poprawka z uwagi na wp yw opadów dla dachu o odwróconym uk adzie warstw U K - dodatek do U c wyra aj cy wp yw liniowych mostków cieplnych 8

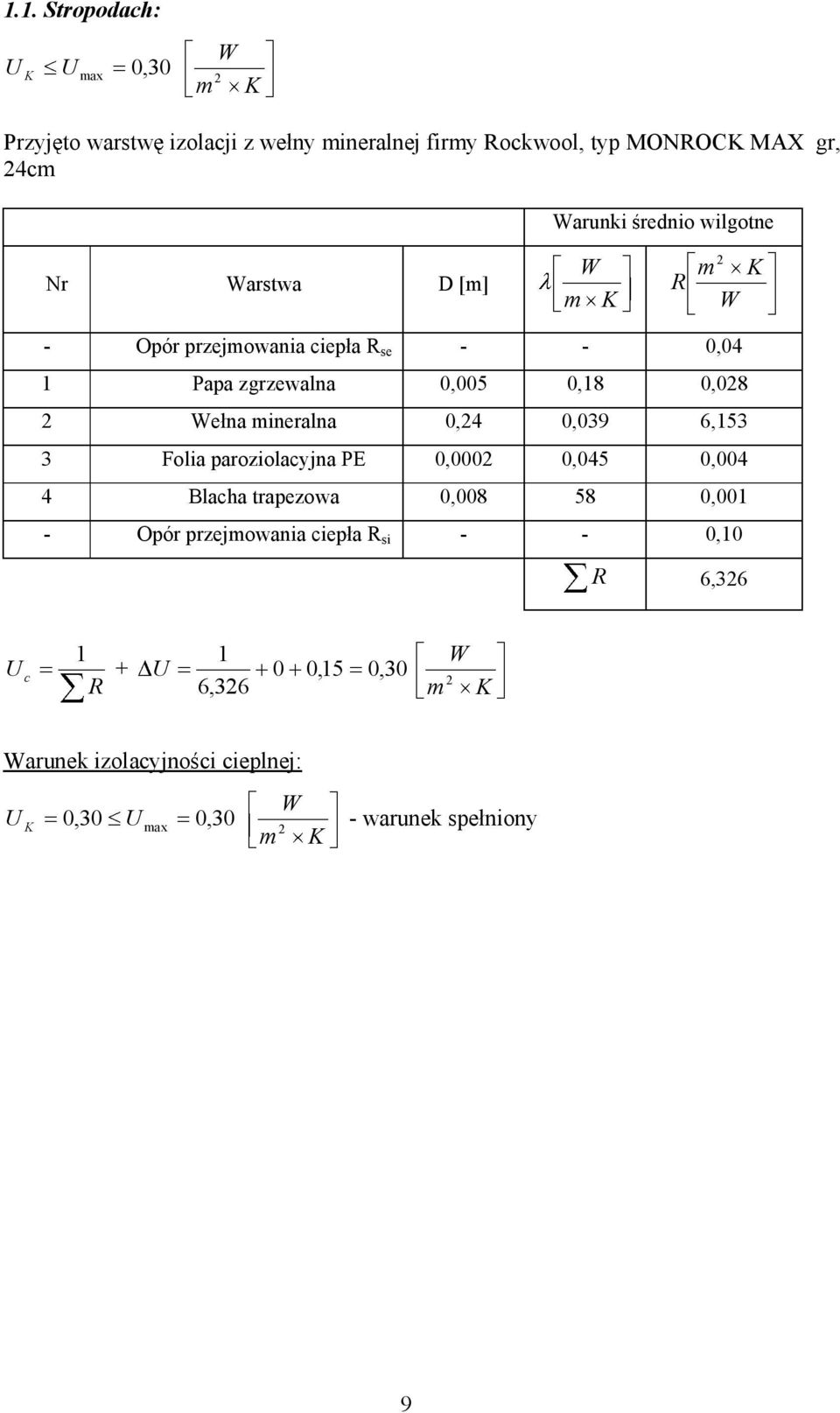

10 1.1. Stropodach: U K U max 0,30 W 2 m K Przyj to warstw izolacji z we ny mineralnej firmy Rockwool, typ MONROCK MAX gr, 24cm Warunki rednio wilgotne Nr Warstwa D [m] W m K R 2 m W K - Opór przejmowania ciep a R se - - 0,04 1 Papa zgrzewalna 0,005 0,18 0,028 2 We na mineralna 0,24 0,039 6,153 3 Folia paroziolacyjna PE 0,0002 0,045 0,004 4 Blacha trapezowa 0, ,001 - Opór przejmowania ciep a R si - - 0,10 R 6,326 1 U c R 1 + U 0 0,15 0, 30 6,326 W 2 m K Warunek izolacyjno ci cieplnej: U K 0,30 U max 0,30 W m 2 K - warunek spe niony 9

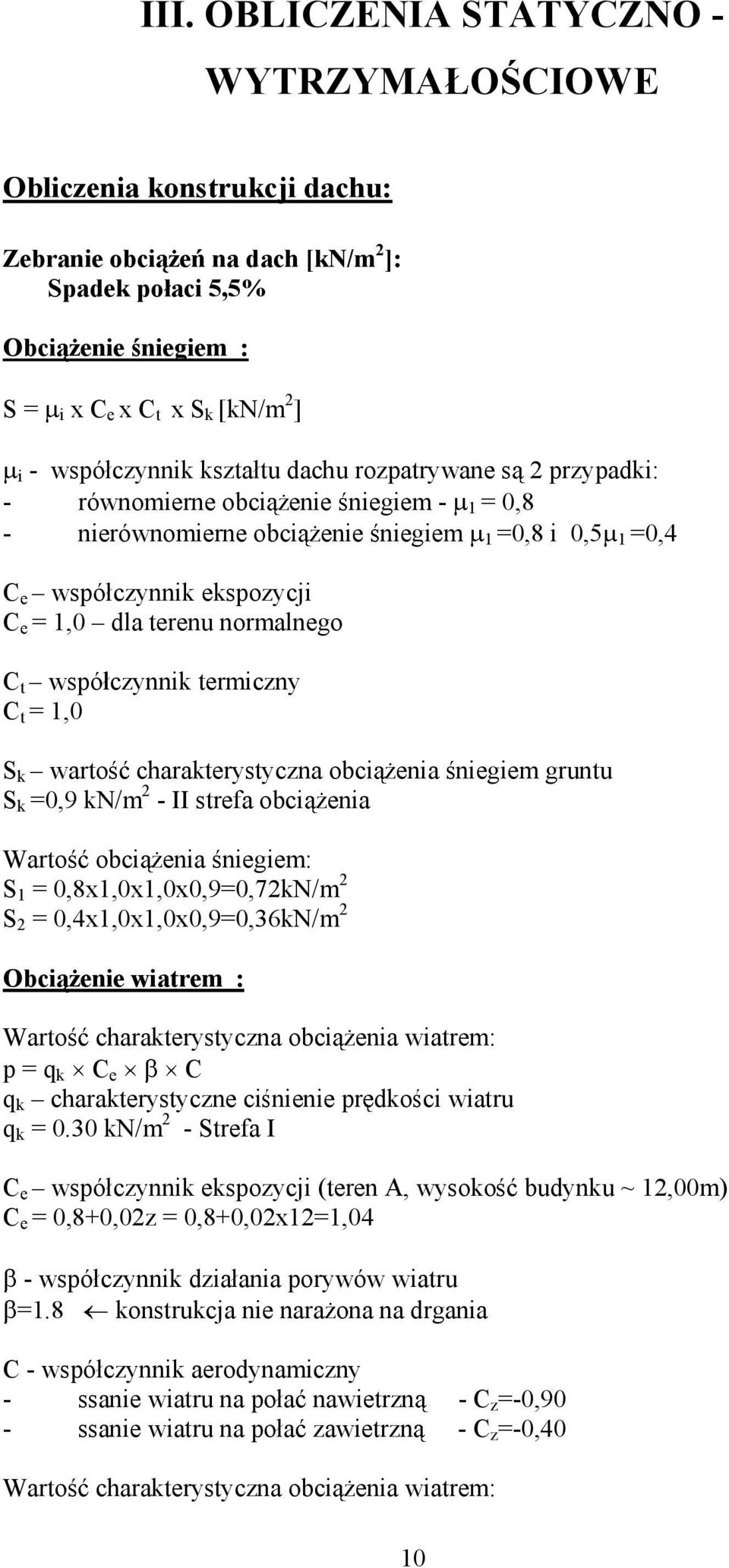

11 III. OBLICZENIA STATYCZNO - WYTRZYMA O CIOWE Obliczenia konstrukcji dachu: Zebranie obci e na dach [kn/m 2 ]: Spadek po aci 5,5% Obci enie niegiem : S = i x C e x C t x S k [kn/m 2 ] i - wspó czynnik kszta tu dachu rozpatrywane s 2 przypadki: - równomierne obci enie niegiem - 1 = 0,8 - nierównomierne obci enie niegiem 1 =0,8 i 0,5 1 =0,4 C e wspó czynnik ekspozycji C e = 1,0 dla terenu normalnego C t wspó czynnik termiczny C t = 1,0 S k warto charakterystyczna obci enia niegiem gruntu S k =0,9 kn/m 2 - II strefa obci enia Warto obci enia niegiem: S 1 = 0,8x1,0x1,0x0,9=0,72kN/m 2 S 2 = 0,4x1,0x1,0x0,9=0,36kN/m 2 Obci enie wiatrem : Warto charakterystyczna obci enia wiatrem: p = q k C e C q k charakterystyczne ci nienie pr dko ci wiatru q k = 0.30 kn/m 2 - Strefa I C e wspó czynnik ekspozycji (teren A, wysoko budynku ~ 12,00m) C e = 0,8+0,02z = 0,8+0,02x12=1,04 - wspó czynnik dzia ania porywów wiatru =1.8 konstrukcja nie nara ona na drgania C - wspó czynnik aerodynamiczny - ssanie wiatru na po a nawietrzn - C z =-0,90 - ssanie wiatru na po a zawietrzn - C z =-0,40 Warto charakterystyczna obci enia wiatrem: 10

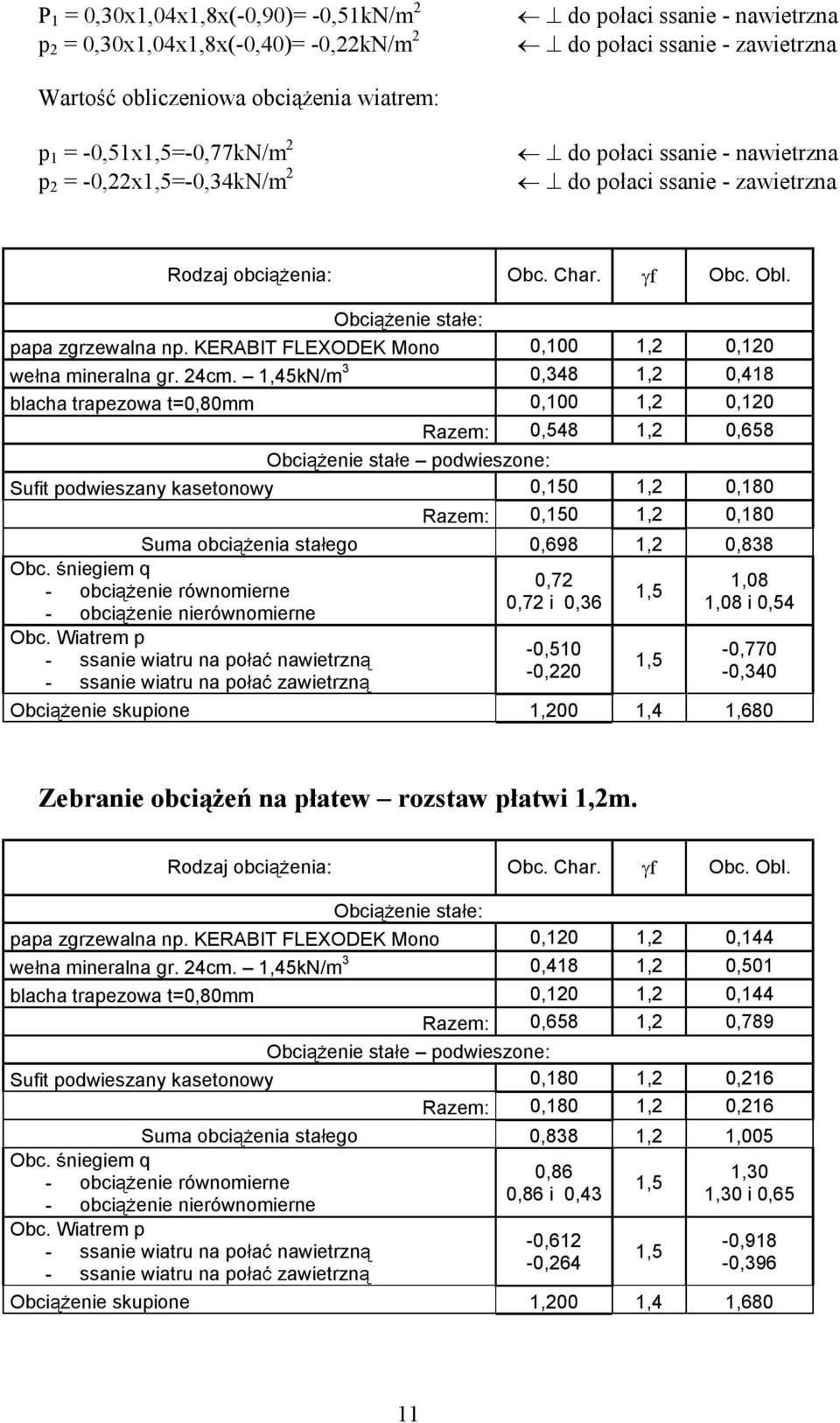

12 P 1 = 0,30x1,04x1,8x(-0,90)= -0,51kN/m 2 p 2 = 0,30x1,04x1,8x(-0,40)= -0,22kN/m 2 do po aci ssanie - nawietrzna do po aci ssanie - zawietrzna Warto obliczeniowa obci enia wiatrem: p 1 = -0,51x1,5=-0,77kN/m 2 p 2 = -0,22x1,5=-0,34kN/m 2 do po aci ssanie - nawietrzna do po aci ssanie - zawietrzna Rodzaj obci enia: Obc. Char. f Obc. Obl. Obci enie sta e: papa zgrzewalna np. KERABIT FLEXODEK Mono 0,100 1,2 0,120 we na mineralna gr. 24cm. 1,45kN/m 3 0,348 1,2 0,418 blacha trapezowa t=0,80mm 0,100 1,2 0,120 Razem: 0,548 1,2 0,658 Obci enie sta e podwieszone: Sufit podwieszany kasetonowy 0,150 1,2 0,180 Razem: 0,150 1,2 0,180 Suma obci enia sta ego 0,698 1,2 0,838 Obc. niegiem q - obci enie równomierne - obci enie nierównomierne Obc. Wiatrem p - ssanie wiatru na po a nawietrzn - ssanie wiatru na po a zawietrzn 0,72 0,72 i 0,36-0,510-0,220 1,5 1,5 1,08 1,08 i 0,54-0,770-0,340 Obci enie skupione 1,200 1,4 1,680 Zebranie obci e na p atew rozstaw p atwi 1,2m. Rodzaj obci enia: Obc. Char. f Obc. Obl. Obci enie sta e: papa zgrzewalna np. KERABIT FLEXODEK Mono 0,120 1,2 0,144 we na mineralna gr. 24cm. 1,45kN/m 3 0,418 1,2 0,501 blacha trapezowa t=0,80mm 0,120 1,2 0,144 Razem: 0,658 1,2 0,789 Obci enie sta e podwieszone: Sufit podwieszany kasetonowy 0,180 1,2 0,216 Razem: 0,180 1,2 0,216 Suma obci enia sta ego 0,838 1,2 1,005 Obc. niegiem q - obci enie równomierne - obci enie nierównomierne Obc. Wiatrem p - ssanie wiatru na po a nawietrzn - ssanie wiatru na po a zawietrzn 0,86 0,86 i 0,43-0,612-0,264 1,5 1,5 1,30 1,30 i 0,65-0,918-0,396 Obci enie skupione 1,200 1,4 1,680 11

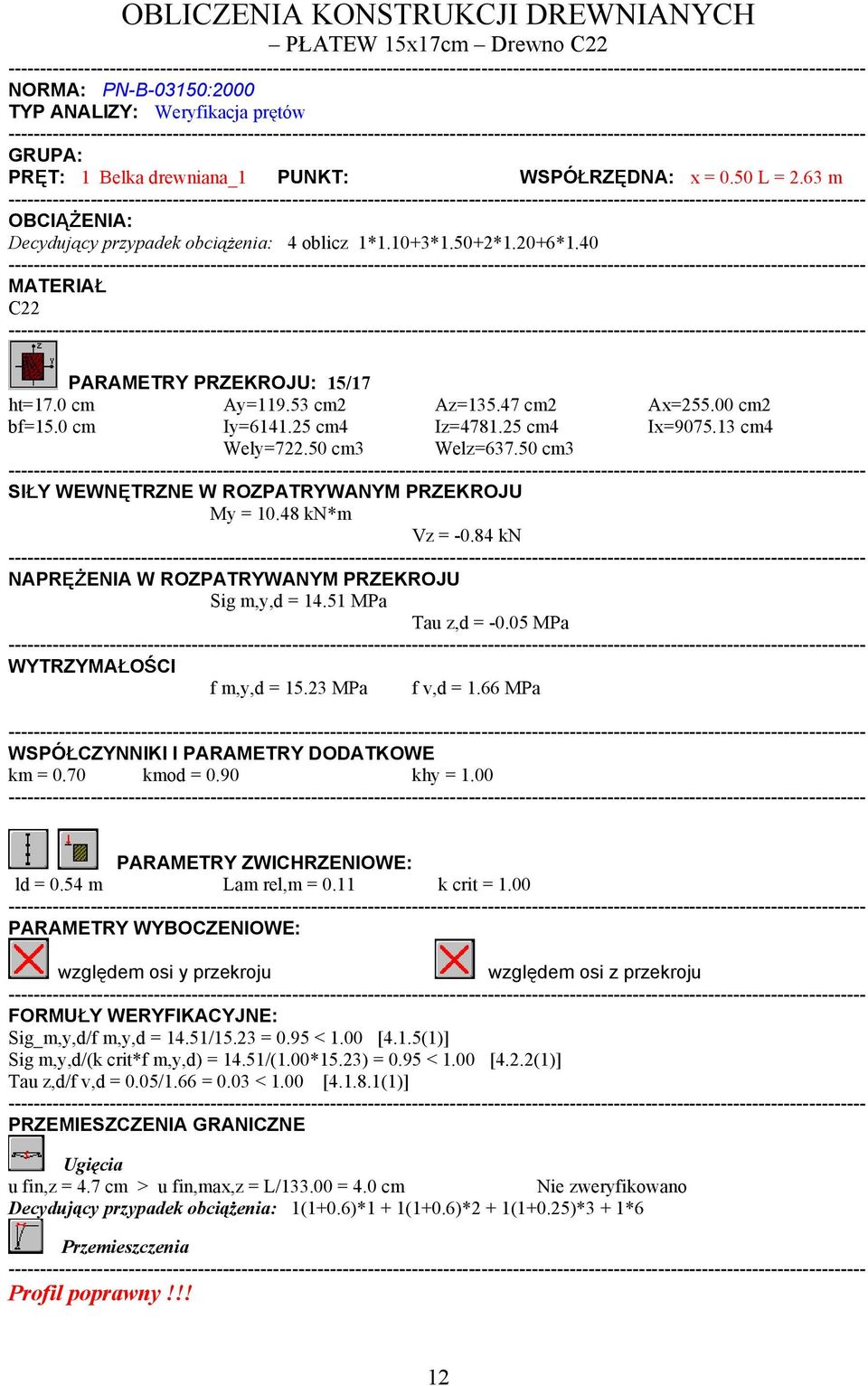

13 OBLICZENIA KONSTRUKCJI DREWNIANYCH P ATEW 15x17cm Drewno C22 NORMA: PN-B-03150:2000 TYP ANALIZY: Weryfikacja pr tów GRUPA: PR T: 1 Belka drewniana_1 PUNKT: WSPÓ RZ DNA: x = 0.50 L = 2.63 m OBCI ENIA: Decyduj cy przypadek obci enia: 4 oblicz 1*1.10+3*1.50+2*1.20+6*1.40 MATERIA C22 PARAMETRY PRZEKROJU: 15/17 ht=17.0 cm Ay= cm2 Az= cm2 Ax= cm2 bf=15.0 cm Iy= cm4 Iz= cm4 Ix= cm4 Wely= cm3 Welz= cm3 SI Y WEWN TRZNE W ROZPATRYWANYM PRZEKROJU My = kn*m Vz = kn NAPR ENIA W ROZPATRYWANYM PRZEKROJU Sig m,y,d = MPa Tau z,d = MPa WYTRZYMA O CI f m,y,d = MPa f v,d = 1.66 MPa WSPÓ CZYNNIKI I PARAMETRY DODATKOWE km = 0.70 kmod = 0.90 khy = 1.00 PARAMETRY ZWICHRZENIOWE: ld = 0.54 m Lam rel,m = 0.11 k crit = 1.00 PARAMETRY WYBOCZENIOWE: wzgl dem osi y przekroju wzgl dem osi z przekroju FORMU Y WERYFIKACYJNE: Sig_m,y,d/f m,y,d = 14.51/15.23 = 0.95 < 1.00 [4.1.5(1)] Sig m,y,d/(k crit*f m,y,d) = 14.51/(1.00*15.23) = 0.95 < 1.00 [4.2.2(1)] Tau z,d/f v,d = 0.05/1.66 = 0.03 < 1.00 [ (1)] PRZEMIESZCZENIA GRANICZNE Ugi cia u fin,z = 4.7 cm > u fin,max,z = L/ = 4.0 cm Nie zweryfikowano Decyduj cy przypadek obci enia: 1(1+0.6)*1 + 1(1+0.6)*2 + 1(1+0.25)*3 + 1*6 Przemieszczenia Profil poprawny!!! 12

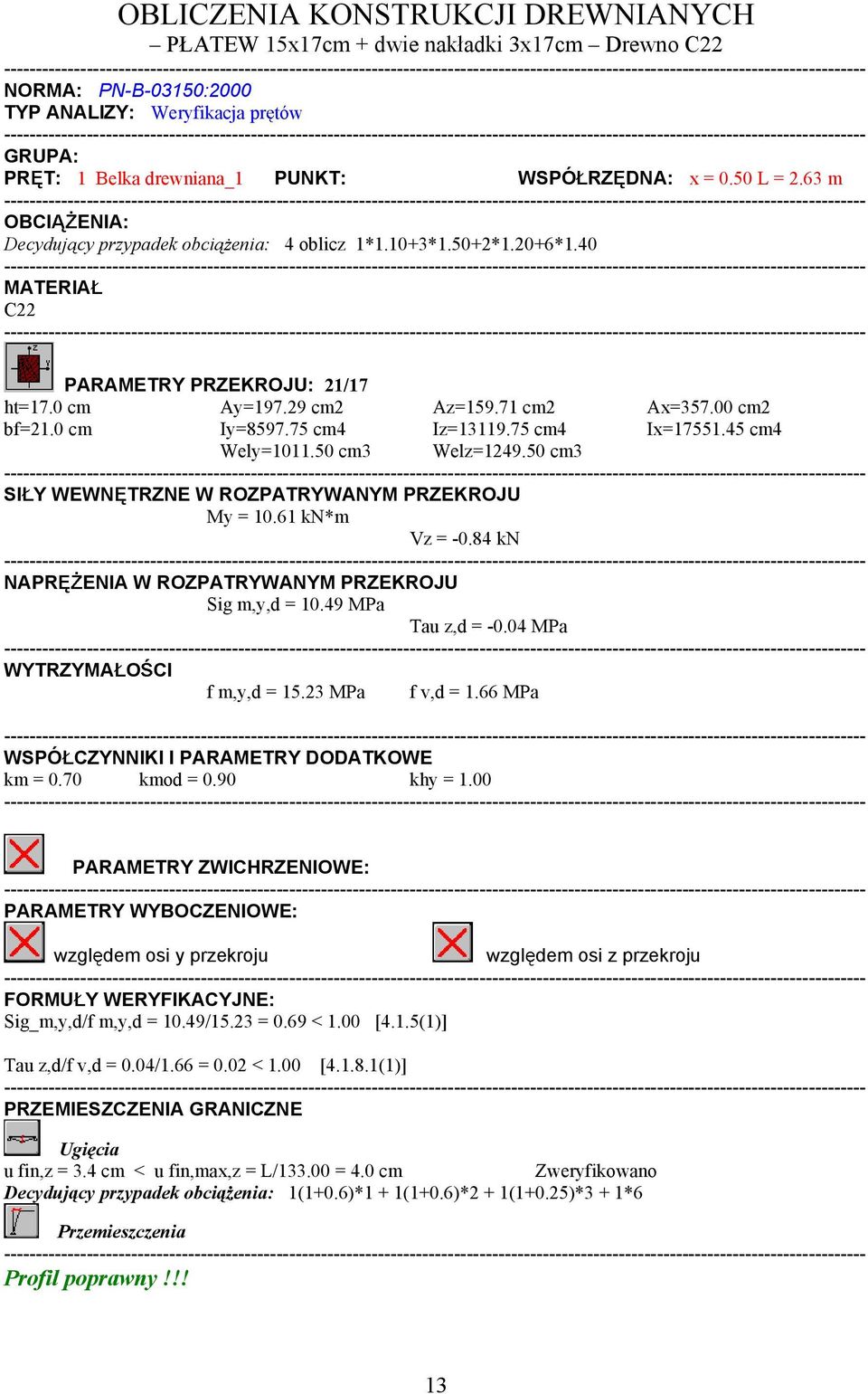

14 OBLICZENIA KONSTRUKCJI DREWNIANYCH P ATEW 15x17cm + dwie nak adki 3x17cm Drewno C22 NORMA: PN-B-03150:2000 TYP ANALIZY: Weryfikacja pr tów GRUPA: PR T: 1 Belka drewniana_1 PUNKT: WSPÓ RZ DNA: x = 0.50 L = 2.63 m OBCI ENIA: Decyduj cy przypadek obci enia: 4 oblicz 1*1.10+3*1.50+2*1.20+6*1.40 MATERIA C22 PARAMETRY PRZEKROJU: 21/17 ht=17.0 cm Ay= cm2 Az= cm2 Ax= cm2 bf=21.0 cm Iy= cm4 Iz= cm4 Ix= cm4 Wely= cm3 Welz= cm3 SI Y WEWN TRZNE W ROZPATRYWANYM PRZEKROJU My = kn*m Vz = kn NAPR ENIA W ROZPATRYWANYM PRZEKROJU Sig m,y,d = MPa Tau z,d = MPa WYTRZYMA O CI f m,y,d = MPa f v,d = 1.66 MPa WSPÓ CZYNNIKI I PARAMETRY DODATKOWE km = 0.70 kmod = 0.90 khy = 1.00 PARAMETRY ZWICHRZENIOWE: PARAMETRY WYBOCZENIOWE: wzgl dem osi y przekroju wzgl dem osi z przekroju FORMU Y WERYFIKACYJNE: Sig_m,y,d/f m,y,d = 10.49/15.23 = 0.69 < 1.00 [4.1.5(1)] Tau z,d/f v,d = 0.04/1.66 = 0.02 < 1.00 [ (1)] PRZEMIESZCZENIA GRANICZNE Ugi cia u fin,z = 3.4 cm < u fin,max,z = L/ = 4.0 cm Zweryfikowano Decyduj cy przypadek obci enia: 1(1+0.6)*1 + 1(1+0.6)*2 + 1(1+0.25)*3 + 1*6 Przemieszczenia Profil poprawny!!! 13

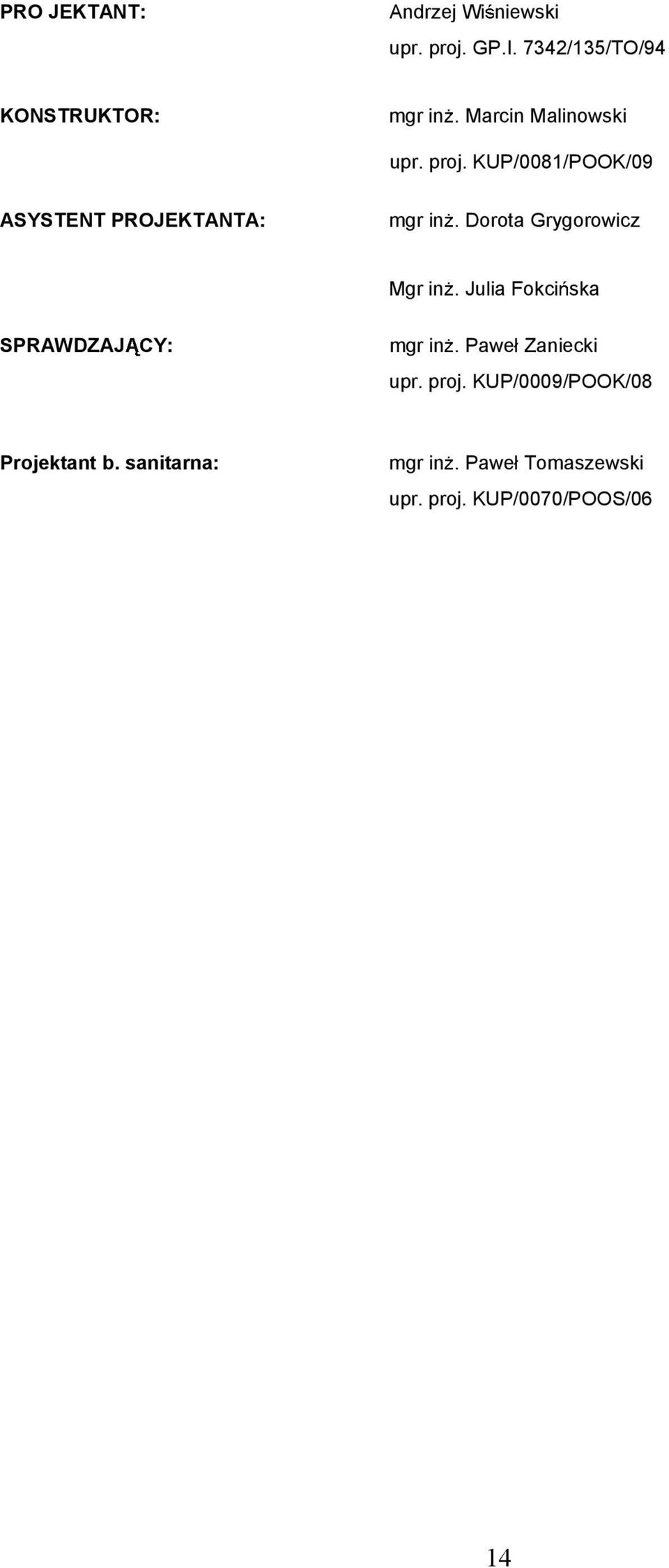

15 PRO JEKTANT: Andrzej Wi niewski upr. proj. GP.I. 7342/135/TO/94 KONSTRUKTOR: mgr in. Marcin Malinowski upr. proj. KUP/0081/POOK/09 ASYSTENT PROJEKTANTA: mgr in. Dorota Grygorowicz Mgr in. Julia Fokci ska SPRAWDZAJ CY: mgr in. Pawe Zaniecki upr. proj. KUP/0009/POOK/08 Projektant b. sanitarna: mgr in. Pawe Tomaszewski upr. proj. KUP/0070/POOS/06 14

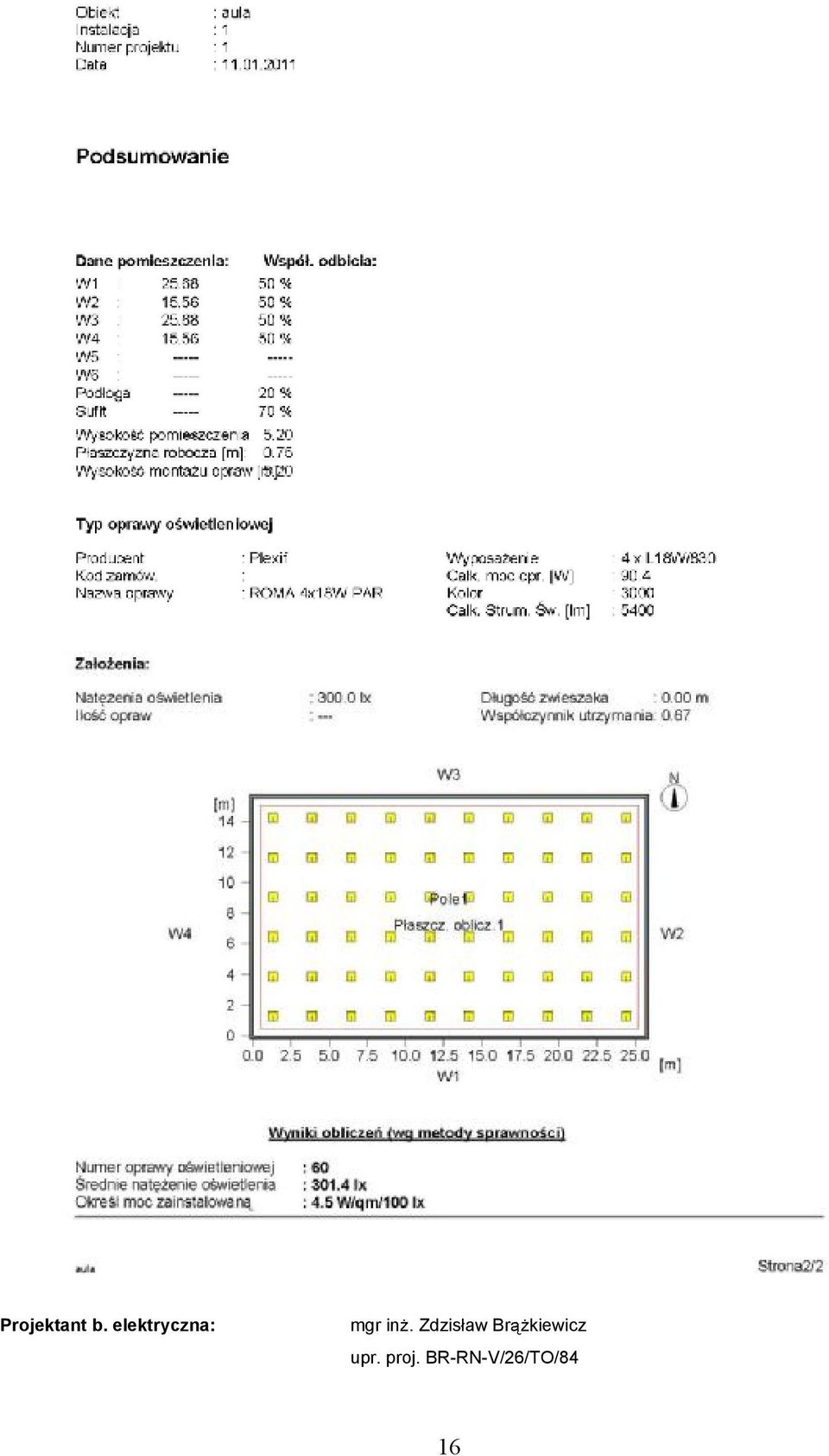

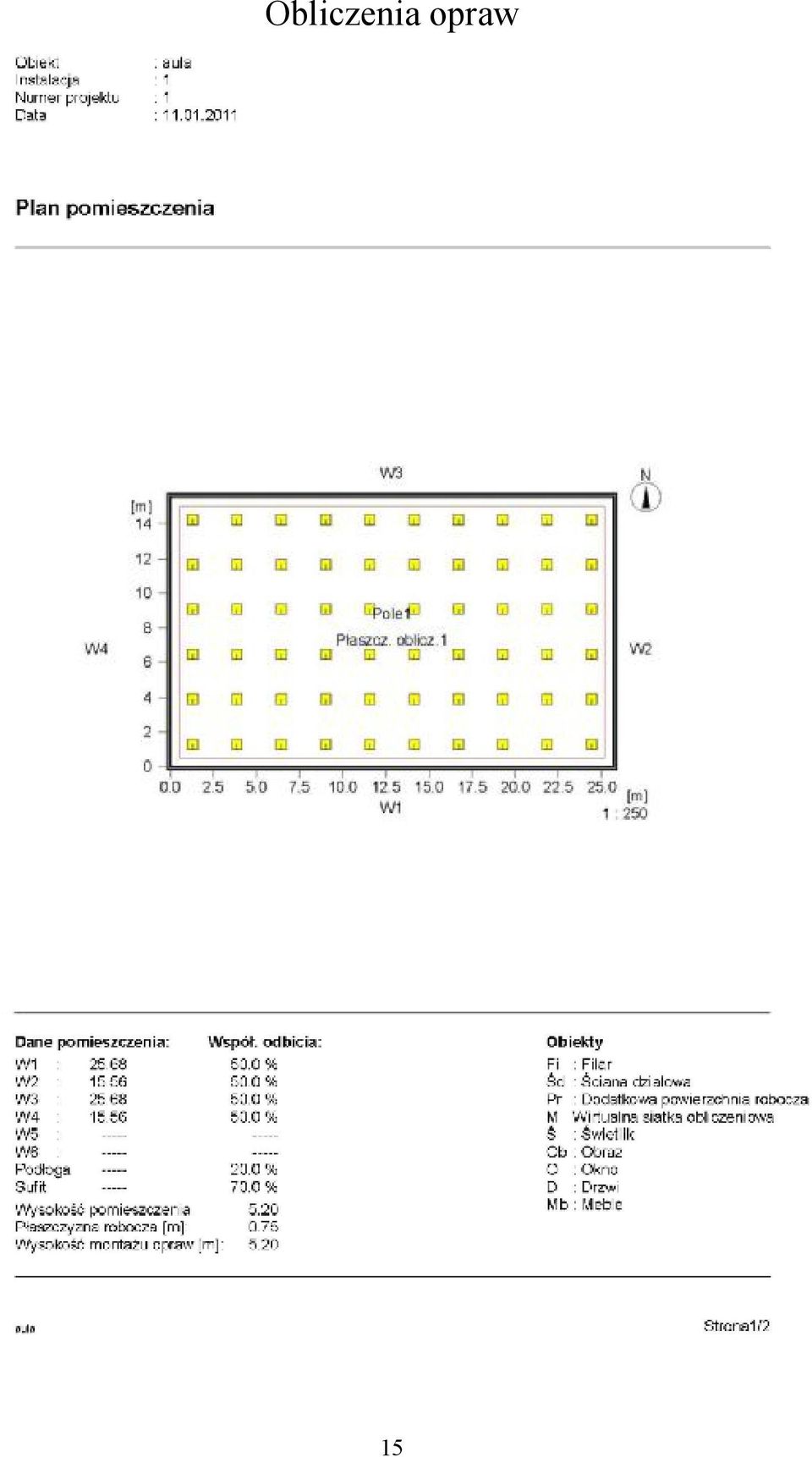

16 Obliczenia opraw 15

17 Projektant b. elektryczna: mgr in. Zdzis aw Br kiewicz upr. proj. BR-RN-V/26/TO/84 16

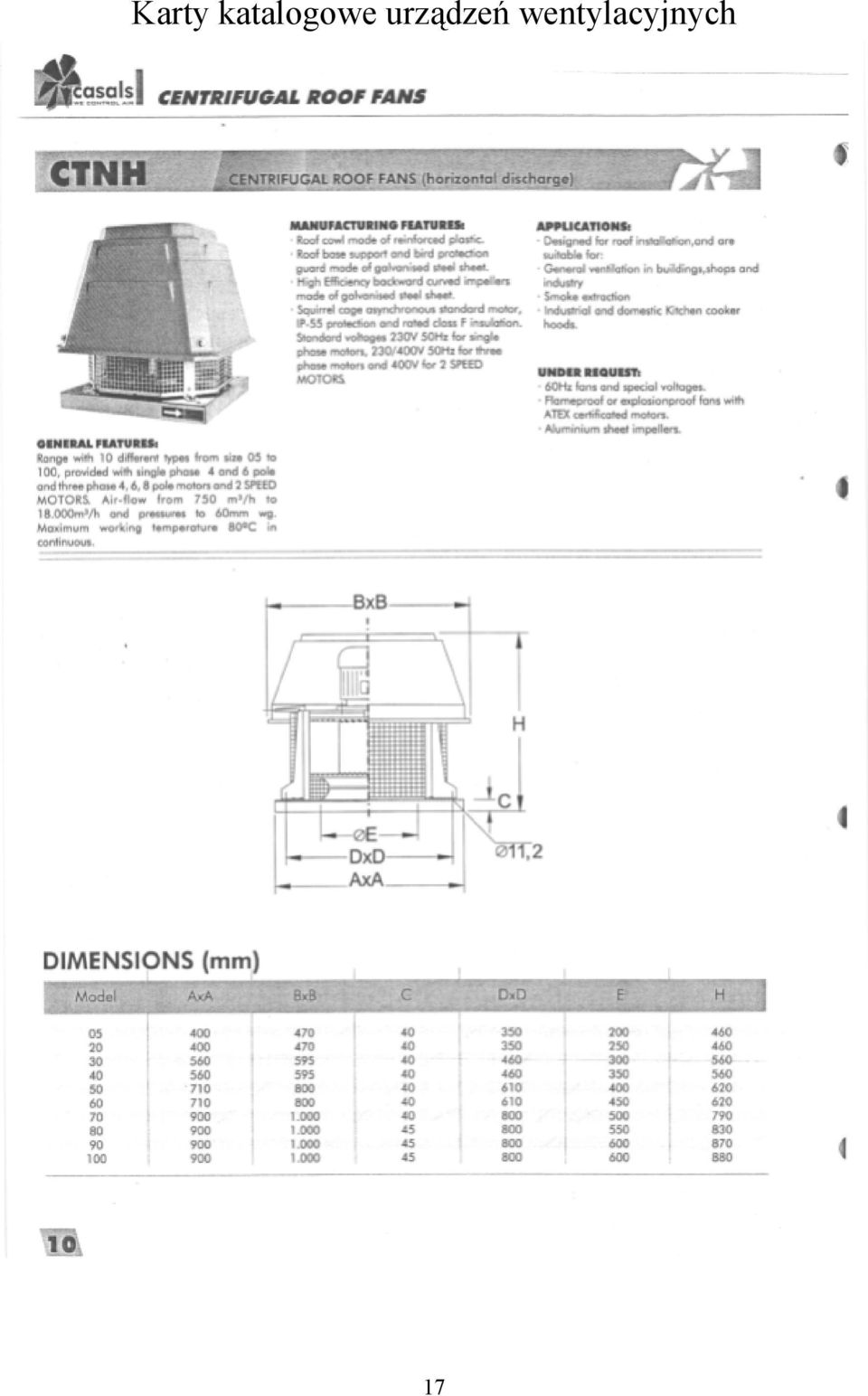

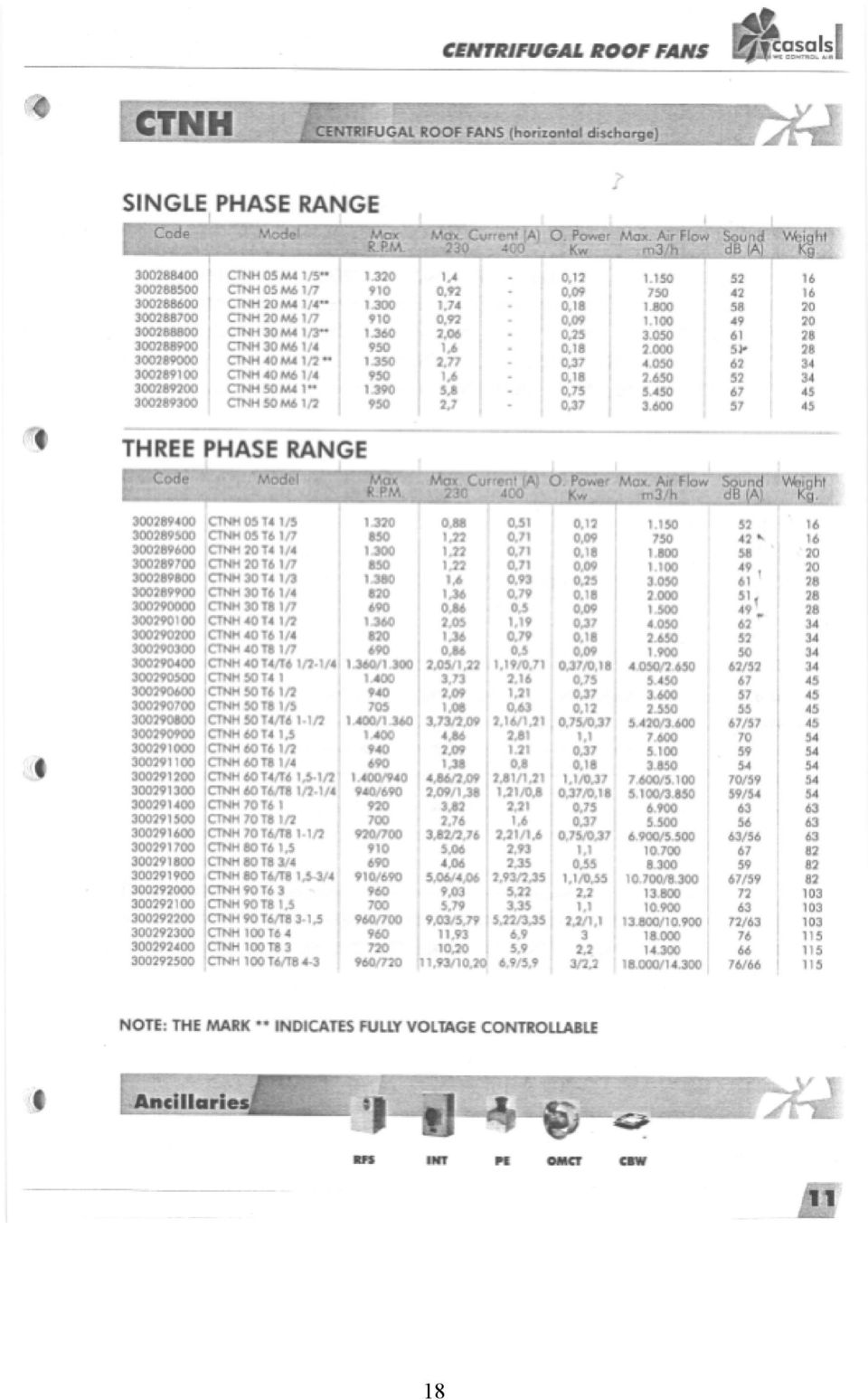

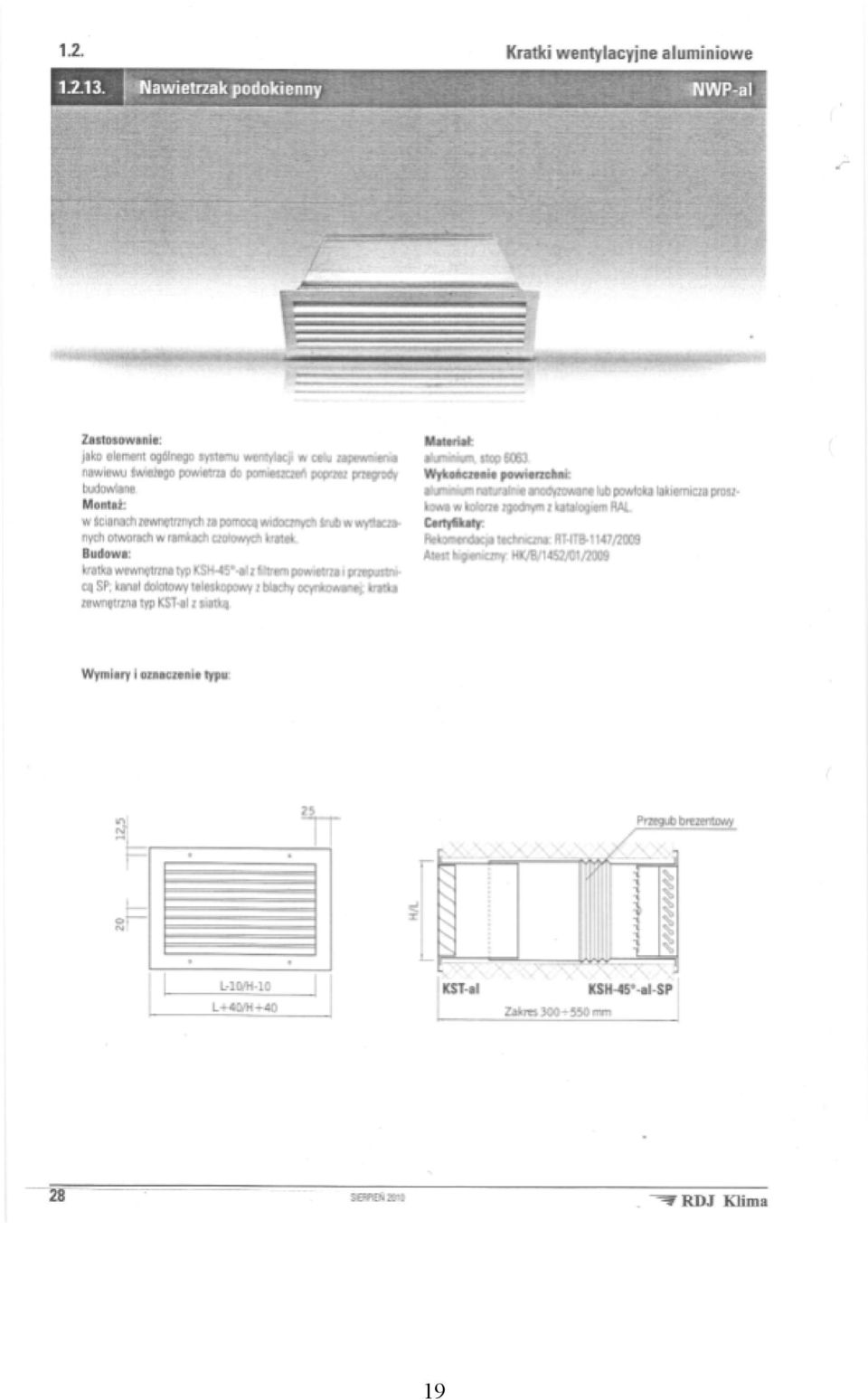

18 Karty katalogowe urz dze wentylacyjnych 17

19 18

20 19

21 IV. O WIADCZENIE I KSEROKOPIE UPRAWNIE PROJEKTANTÓW. O WIADCZENIA PROJEKTANTÓW o sporz dzeniu projektu budowlanego zgodnie z obowi zuj cymi przepisami oraz zasadami wiedzy technicznej Ja ni ej podpisany(a) o wiadczam, e projekt budowlany (opracowanie z lutego 2011r.) dotycz cy zadania : REMONT DACHU NAD AUL BUDYNKU I LICEUM OGÓLNOKSZTA C CEGO W BRODNICY opracowany na rzecz inwestora: STAROSTWO POWIATOWE w BRODNICY Brodnica, ul. Kamionka 18 zosta opracowany zgodnie z obowi zuj cym prawem oraz zasadami wiedzy technicznej. PROJEKTANT: Andrzej Wi niewski upr. proj. GP.I. 7342/135/TO/94 KONSTRUKTOR: mgr in. Marcin Malinowski upr. proj. KUP/0081/POOK/09 SPRAWDZAJ CY: mgr in. Pawe Zaniecki upr. proj. KUP/0009/POOK/08 Projektant b. sanitarna: mgr in. Pawe Tomaszewski upr. proj. KUP/0070/POOS/06 Projektant b. elektryczna: mgr in. Zdzis aw Br kiewicz upr. proj. BR-RN-V/26/TO/84 20

22 21

23 22

24 23

25 24

26 25

27 26

28 27

29 28

30 29

31 V. INFORMACJA DOTYCZ CA BEZPIECZE STWA I OCHRONY ZDROWIA Zakres zamierzenia inwestycyjnego oraz kolejno realizacji obiektów. Zakres zamierzenia inwestycyjnego obejmuje wykonanie robót budowlanych zwi zanych z remontem stropodachu nad budynkiem auli w I LO w Brodnicy. Wykaz istniej cych obiektów budowlanych. Na terenie planowanej inwestycji znajduje si budynek pe ni cy funkcj internatu, budynki szkolne oraz boiska sportowe i bie nia lekkoatletyczna. Przewidywane zagro enia wyst puj ce podczas realizacji robót: Podczas realizacji robót wyst pi nast puj ce zagro enia Roboty wysoko ciowe podczas prac zasadniczych (upadek). Spadanie z wysoko ci materia ów pochodz cych z budowy. Roboty murarskie na wysoko ci. Roboty wysoko ciowe ciesielskie. Roboty wysoko ciowe dekarskie. Uwaga : Wszelkie roboty nale y prowadzi zgodnie z obowi zuj cym Rozporz dzeniem Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpiecze stwa i higieny pracy podczas wykonywania robót budowlanych. Informacja o sposobie prowadzenia instrukta u pracowników przed przyst pieniem do realizacji robót. W stosunku do zakresu robót obj tych przedmiotowym projektem nie przewiduje si stosowania specjalnych wymaga innych ni te, które s zawarte w aktualnie obowi zuj cych instrukcjach i przepisach. W zwi zku z powy szym instrukta pracowników powinien by przeprowadzony stosownie do w/w przepisów w zale no ci od bran y robót. Zasady post powania w przypadku wyst pienia zagro enia powinny by okre lone w trakcie 30

32 przeszkolenia przeprowadzonego wród wszystkich zatrudnionych pracowników (generalnego wykonawcy i podwykonawców) z wpisem listy imiennej do ksi gi BHP i z o eniem podpisów. Ka dy pracownik niezale nie od odpowiedniego przeszkolenia BHP powinien zosta przeszkolony stanowiskowo na poszczególnych stanowiskach pracy. Powy sze nadzoruje koordynator b d cy jednocze nie kierownikiem budowy. Zachodzi konieczno stosowania przez pracowników rodków ochrony indywidualnej zabezpieczaj cych przed skutkami zagro e tj. kaski, odzie i buty ochronne, aparaty bezpiecze stwa, liny asekuracyjne, szelki bezpiecze stwa i inne niezb dne dla bezpiecznego wykonywania robót. Nadzoruj to kierownicy poszczególnych zakresów robót i kierownik budowy. Wskazanie rodków technicznych i organizacyjnych zapobiegaj cych niebezpiecze stwom wynikaj cym z wykonywania robót budowlanych w strefach szczególnego zagro enia lub w ich s siedztwie, w tym zapewniaj cych bezpieczn i sprawn komunikacj, umo liwiaj c szybk ewakuacj na wypadek po aru, awarii i innych zagro e. Wszelkie rodki zapobiegaj ce podczas prowadzenia robót bran y budowlanej musz by zgodne z w a ciwymi przepisami w tym zakresie. Nie przewiduje si odst pstwa od tych przepisów ani nie ustala si niniejszym specjalnych wymaga nie obj tych przepisami. Ewakuacja w razie po aru lub innych zagro e odbywa si poza teren budowy na teren boisk, lub plac przed szko. Przebywanie lub przechodzenie osób postronnych przez wydzielone i oznakowane strefy bezpiecze stwa jest zabronione. Uwaga generalna. Zgodnie z art. 21a ust. "Prawo Budowlane" kierownik budowy jest obowi zany sporz dzi lub zapewni sporz dzenie przed rozpocz ciem budowy planu bezpiecze stwa i ochrony zdrowia zwanego planem bioz. mgr in. Marcin Malinowski upr. proj. KUP/0081/POOK/09 31

33 VI. RYSUNKI 32
