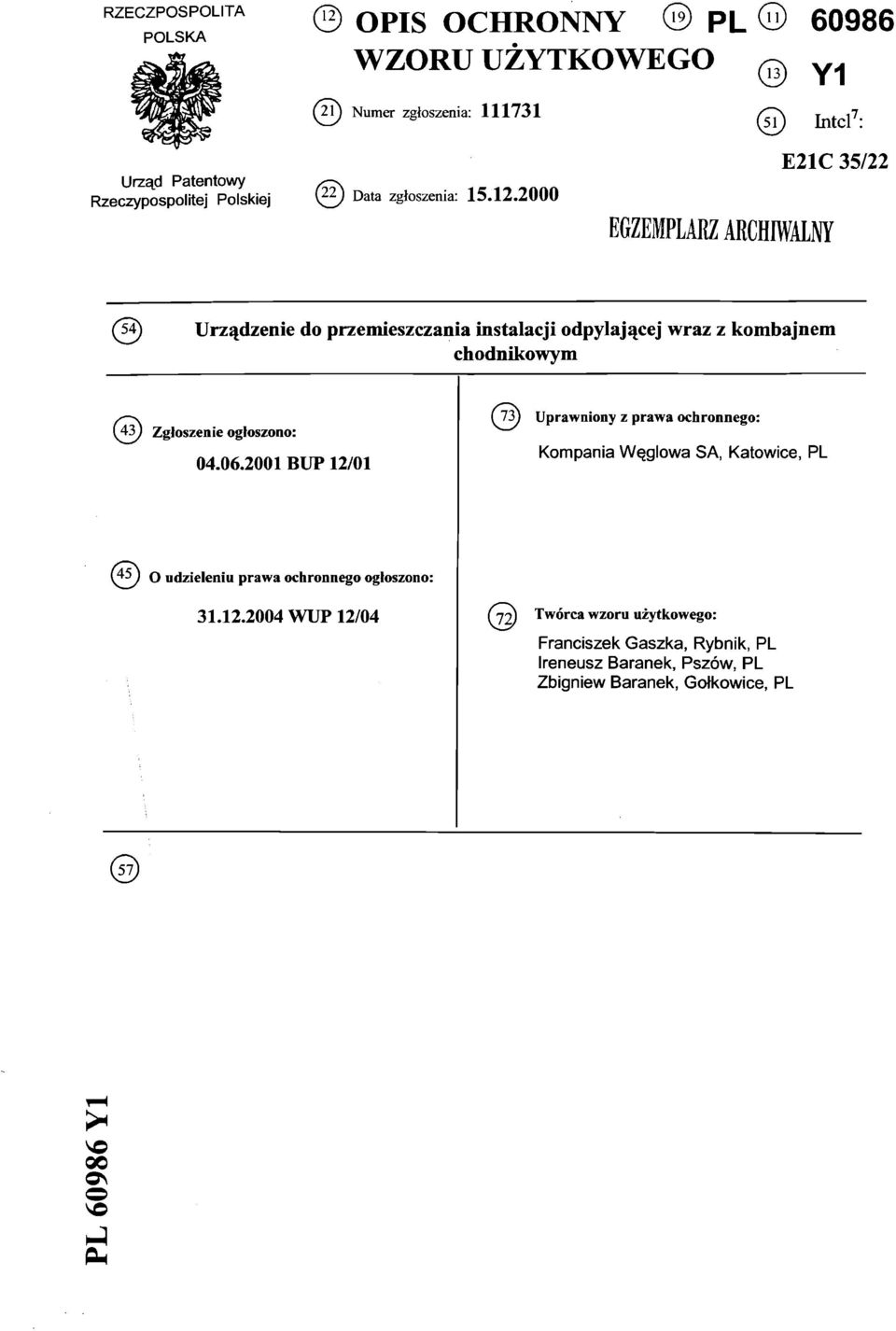

1 RZECZPOSPOLITA POLSKA OPIS OCHRONNY PL WZORU UŻYTKOWEGO Y1 Urząd Patentowy Rzeczypospolitej Polskiej (2\J Numer zgłoszenia: Data zgłoszenia: i) Intel': E21C 35/22 EGZEMPLARZ ARCHIWALNY (54) Urządzenie do przemieszczania instalacji odpylającej wraz z kombajnem chodnikowym (43) Zgłoszenie ogłoszono: BUP 12/01 Uprawniony z prawa ochronnego: Kompania Węglowa SA, Katowice, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 12/04 Twórcawzoru użytkowego: Franciszek Gaszka, Rybnik, PL Ireneusz Baranek, Pszów, PL Zbigniew Baranek, Gołkowice, PL v 00 Ph

2 U Urządzenie do przemieszczania instalacji odpylającej wraz z kombajnem chodnikowym Przedmiotem wzoru użytkowego jest urządzenie do przemieszczania instalacji odpylającej wraz z kombajnem chodnikowym, podczas drążenia wyrobiska korytarzowych, przewietrzanych wentylacją kombinowaną i wy posażonych w lutnie wirowe. Znane i powszechnie stosowane są rozwiązania w których układ ssawny instalacji, przymocowany jest rozłącznie z góry jednym końcem, poprzez wsporniki do obrotnicy urabiającego kombajnu, a drugim końcem podpartym przegubowo, na obudowie podawarki kombajnu, został poprzez odcinek lutni elastycznej podłączony do separatora wstępnego tworzącego wraz z usytuowanym za nim zespołem odpylacza, odkraplaczem i dyfuzorem drugi segment instalacji odpylającej, podwieszony na zawiesiach, za wieszonych do trasy kolejki szynowej, zamocowanej do obudowy wyro biska. Jak wykazała praktyka, nie zawsze gabaryty wysokościowe drążo nego wyrobiska są wystarczająco duże, aby pomieścić oprócz niezbędnych do samego postępu przodka kolejki szynowej, zawieszonego na niej odbie rającego przenośnika zgrzebłowego i wysypu podawarki kombajnu, jeszcze drugi segment instalacji odpylającej, niezbędnej do ochrony zatrudnionej tam załogi, zarówno przed wdychanym szkodliwym zapyleniem jak i za-

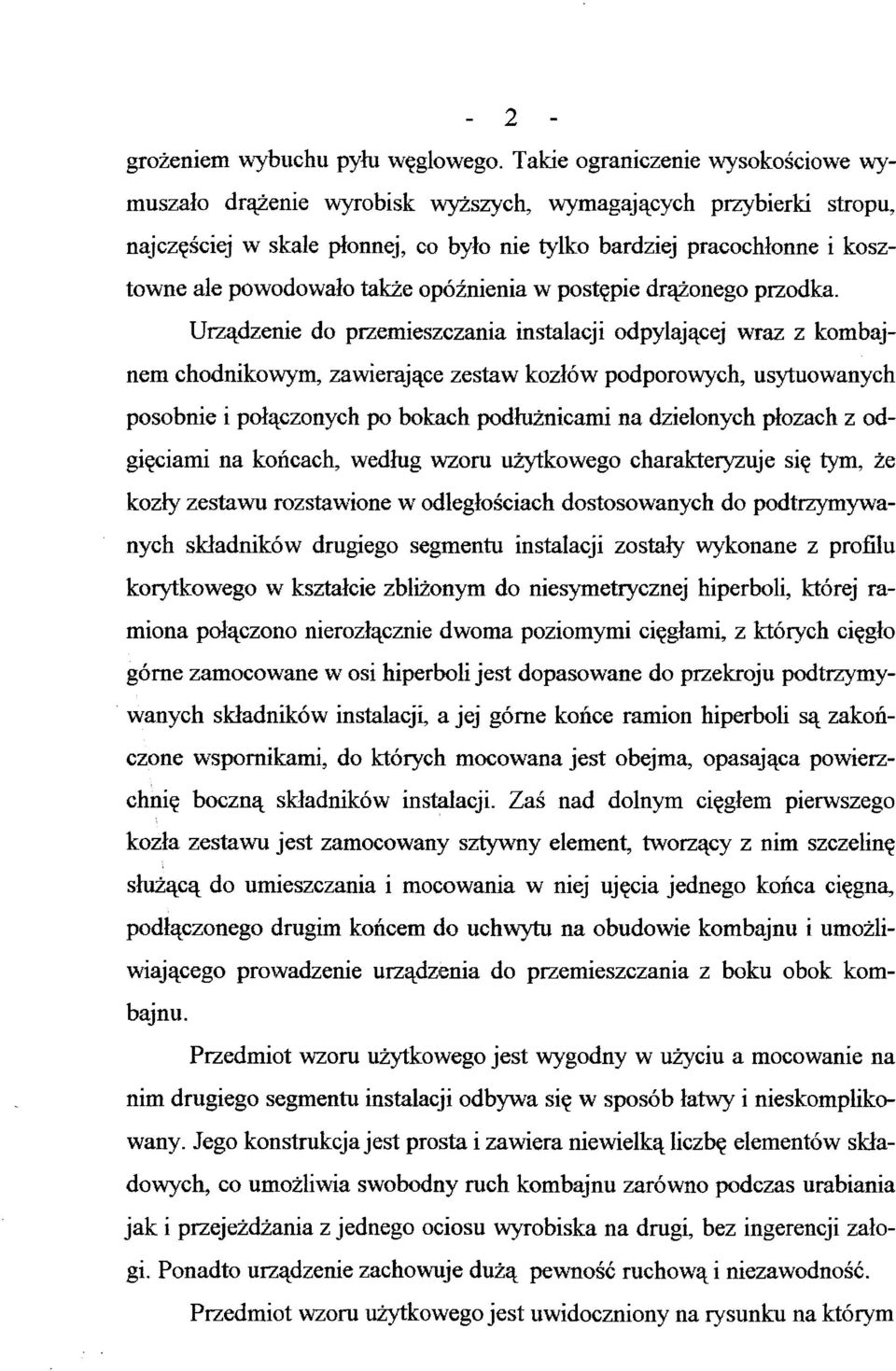

3 - 2 - grożeniem wybuchu pyłu węglowego. Takie ograniczenie wysokościowe wy muszało drążenie wyrobisk wyższych, wymagających przybierki stropu, najczęściej w skale płonnej, co było nie tylko bardziej pracochłonne i kosz towne ale powodowało także opóźnienia w postępie drążonego przodka. Urządzenie do przemieszczania instalacji odpylającej wraz z kombaj nem chodnikowym, zawierające zestaw kozłów podporowych, usytuowanych posobnie i połączonych po bokach podłużnicami na dzielonych płozach z od gięciami na końcach, według wzoru użytkowego charakteryzuje się tym, że kozły zestawu rozstawione w odległościach dostosowanych do podtrzymywa nych składników drugiego segmentu instalacji zostały wykonane z profilu korytkowego w kształcie zbliżonym do niesymetrycznej hiperboli, której ra miona połączono nierozłącznie dwoma poziomymi cięgłami, z których cięgło górne zamocowane w osi hiperboli jest dopasowane do przekroju podtrzymy wanych składników instalacji, a jej górne końce ramion hiperboli są zakoń czone wspornikami, do których mocowana jest obejma, opasająca powierz chnię boczną składników instalacji. Zaś nad dolnym cięgłem pierwszego kozła zestawu jest zamocowany sztywny element, tworzący z nim szczelinę służącą do umieszczania i mocowania w niej ujęcia jednego końca cięgna, podłączonego drugim końcem do uchwytu na obudowie kombajnu i umożli wiającego prowadzenie urządzenia do przemieszczania z boku obok kom bajnu. Przedmiot wzoru użytkowego jest wygodny w użyciu a mocowanie na nim drugiego segmentu instalacji odbywa się w sposób łatwy i nieskompliko wany. Jego konstrukcja jest prosta i zawiera niewielką liczbę elementów skła dowych, co umożliwia swobodny ruch kombajnu zarówno podczas urabiania jak i przejeżdżania z jednego ociosu wyrobiska na drugi, bez ingerencji zało gi. Ponadto urządzenie zachowuje dużą pewność ruchową i niezawodność. Przedmiot wzoru użytkowego jest uwidoczniony na rysunku na którym

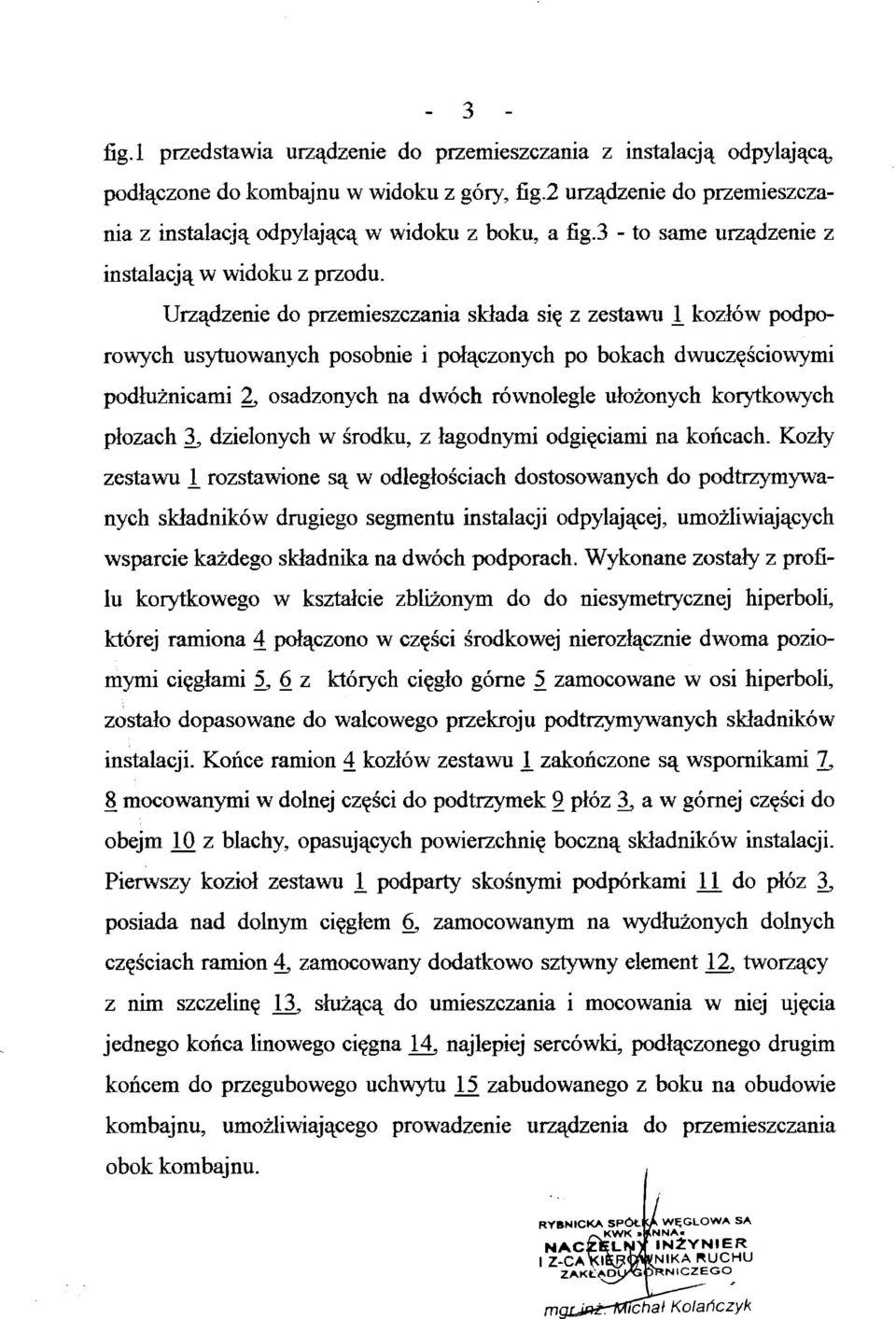

4 - 3 - fig.l przedstawia urządzenie do przemieszczania z instalacją odpylającą, podłączone do kombajnu w widoku z góry, fig.2 urządzenie do przemieszcza nia z instalacją odpylającą w widoku z boku, a fig.3 - to same urządzenie z instalacją w widoku z przodu. Urządzenie do przemieszczania składa się z zestawu 1 kozłów podpo rowych usytuowanych posobnie i połączonych po bokach dwuczęściowymi podłużnicami 2, osadzonych na dwóch równolegle ułożonych korytkowych płozach 3, dzielonych w środku, z łagodnymi odgięciami na końcach. Kozły zestawu i rozstawione są w odległościach dostosowanych do podtrzymywa nych składników drugiego segmentu instalacji odpylającej, umożliwiających wsparcie każdego składnika na dwóch podporach. Wykonane zostały z profi lu korytkowego w kształcie zbliżonym do do niesymetrycznej hiperboli, której ramiona 4 połączono w części środkowej nierozłącznie dwoma pozio mymi cięgłami 5, 6 z których cięgło górne 5 zamocowane w osi hiperboli, zostało dopasowane do walcowego przekroju podtrzymywanych składników instalacji. Końce ramion 4 kozłów zestawu l_ zakończone są wspornikami 7, 8 mocowanymi w dolnej części do podtrzymek 9 płóz 3, a w górnej części do obejm 10 z blachy, opasujących powierzchnię boczną składników instalacji. Pierwszy kozioł zestawu 1 podparty skośnymi podpórkami H do płóz 3, posiada nad dolnym cięgłem 6, zamocowanym na wydłużonych dolnych częściach ramion 4, zamocowany dodatkowo sztywny element 12, tworzący z nim szczelinę J3, shiżącą do umieszczania i mocowania w niej ujęcia jednego końca linowego cięgna 14, najlepiej sercówki, podłączonego drugim końcem do przegubowego uchwytu L5 zabudowanego z boku na obudowie kombajnu, umożliwiającego prowadzenie obok kombajnu. urządzenia do przemieszczania RYBNICKA SPÓŁKA WĘGLOWA SA NAC&ELNY INŻYNIER I Z-CA^l^«%NIKA RUCHU 2AKŁADL>^eRNlCZEGO mgl^^f^lchalkolańczyk

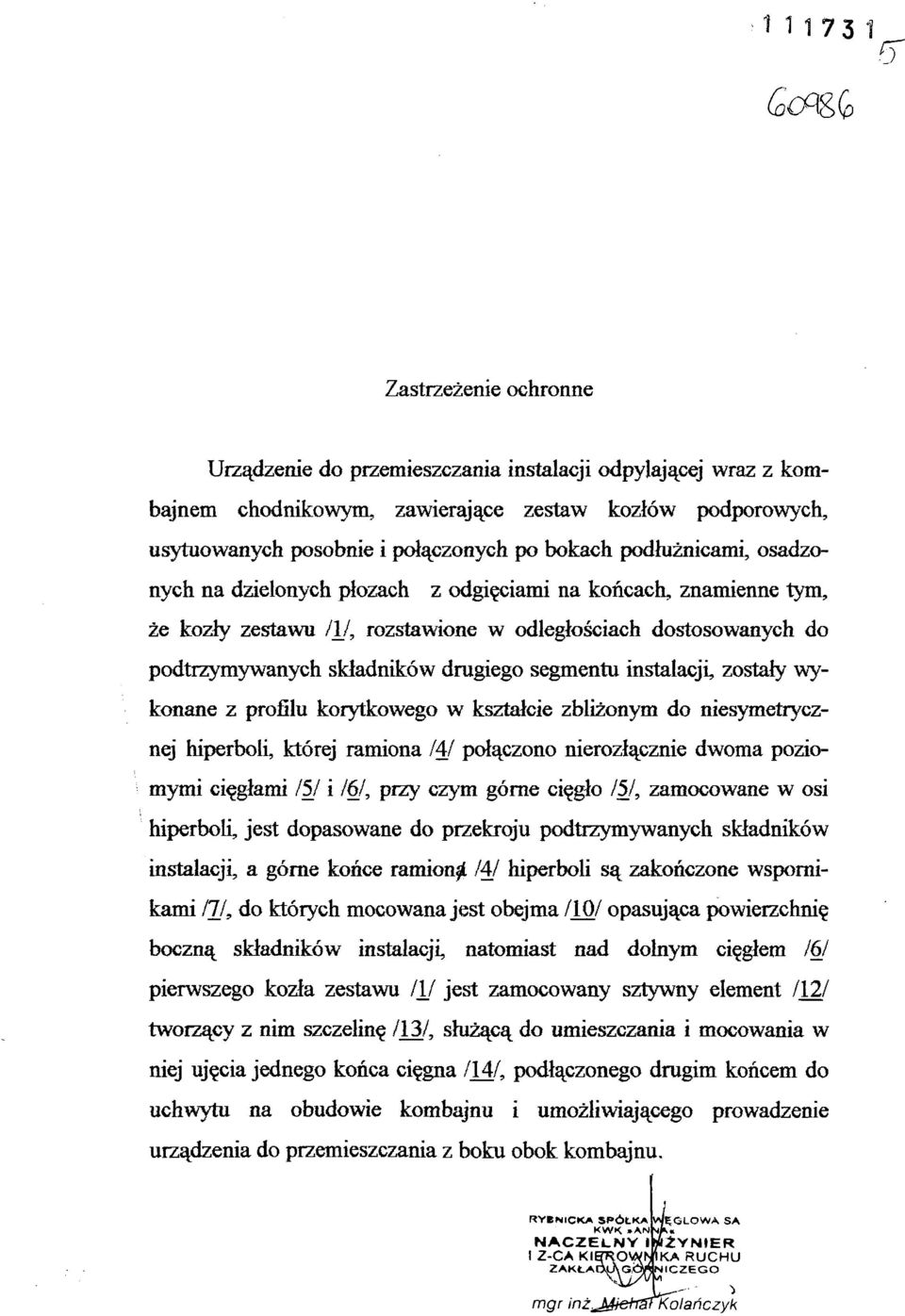

5 Gcf\&(p Zastrzeżenie ochronne Urządzenie do przemieszczania instalacji odpylającej wraz z kom bajnem chodnikowym, zawierające zestaw kozłów podporowych, usytuowanych posobnie i połączonych po bokach podłużnicami, osadzo nych na dzielonych płozach z odgięciami na końcach, znamienne tym, że kozły zestawu /]_/, rozstawione w odległościach dostosowanych do podtrzymywanych składników drugiego segmentu instalacji, zostały wy konane z profilu korytkowego w kształcie zbliżonym do niesymetrycz nej hiperboli, której ramiona IAI połączono nierozłącznie dwoma pozio mymi cięgłami 15/ i /6/, pizy czym górne cięgło /5/, zamocowane w osi hiperboli, jest dopasowane do przekroju podtrzymywanych składników instalacji, a górne końce ramionjt IAI hiperboli są zakończone wsporni kami llj, do których mocowana jest obejma /10/ opasująca powierzchnię boczną składników instalacji, natomiast nad dolnym cięgłem 161 pierwszego kozła zestawu IV jest zamocowany sztywny element 1121 tworzący z nim szczelinę /l 3/, służącą do umieszczania i mocowania w niej ujęcia jednego końca cięgna /14/, podłączonego drugim końcem do uchwytu na obudowie kombajnu i umożliwiającego prowadzenie urządzenia do przemieszczania z boku obok kombajnu. RYBNICKA SPÓŁKA Węglowa sa KWK»AN NACZELNY IWŹYNIER i z-ca Kiąąo1 IlKA RUCHU ZAKŁADKAG iniczego mgr inżijałełrstkolańczyk

6 <2-2t

7 1 1 I 7 3 j < * N U OJ ^: -c o i <9n ZNJ Ol O*
