1 RZECZPOSPOLITA POLSKA (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: EGZEMPLARZ ARCHIWALNY (19) PL (n)62014 (13) Y1 (51) Int.CI. H01F 41/10 ( ) Urząd Patentowy (22) Data zgłoszenia: Rzeczypospolitej Polskiej (54) Przyrząd do formowania wyprowadzeń przewodów uzwojeń transformatora, łączonych z przełącznikiem zaczepów, zamocowanym na kadzi (43) Zgłoszenie ogłoszono: BUP 07/03 (73) Uprawniony z prawa ochronnego: ABB Spółka z o.o., Warszawa, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 02/06 (72) Twórca(y) wzoru użytkowego: Mieczysław Olkowski, Łódź, PL >- CM CO

2 ] *1 Przyrząd do formowania wyprowadzeń przewodów uzwojeń transformatora łączonych z przełącznikiem zaczepów zamocowanym ńa kadzi. Przedmiotem wzoru użytkowego jest przyrząd do formowania wyprowadzeń przewodów uzwojeń transformatora, łączonych z przełącznikiem zaczepów zamocowanym na kadzi, umożliwiający ukształtowanie końcówek wyprowadzeń uzwojeń poza kadzią, dla wykonania określonego połączenia z kontaktami przełącznika zaczepów w kadzi transformatorów mocy. Przełączniki zaczepów usytuowane na kadzi transformatorów mocy posiadają odpowiednio duży ciężar i gabaryty sprawiające, że usytuowanie kontaktów przełącznika zaczepów w kadzi w większości miejsc jest trudno dostępne dla ręcznego wykonania połączeń z wyprowadzeniami końcówek przewodów uzwojeń transformatora Uformowanie połączeń przewodów uzwojeń transformatora na przełączniku, który jest na stałe zamocowany na kadzi transformatorowej jest bardzo utrudnione lub wręcz niemożliwe po wstawieniu części wyjmowalnej transformatora do kadzi. Taka konstrukcja pozostawia niewiele miejsca w kadzi na formowanie końcówek wyprowadzeń przewodów uzwojeń transformatoraf a także ogranicza ruchy i dostęp obsługi przy wykonywaniu połączeń z kontaktami przełącznika zaczepów. Ponadto z uwagi na wymogi bezpieczeństwa, praca montera w kadzi wypełnionej częścią wyjmowalną transformatora winna być skrócona do niezbędnego minimum Przyrząd do formowania wyprowadzeń przewodów uzwojeń transformatora, które następnie są łączone z kontaktami przełącznika zaczepów, według wzoru użytkowego charakteryzuje się tym, że zawiera konstrukcję wsporczą z płytą nośną, na której jest osadzona kształtująca płyta, zaopatrzona w formujące gniazda, do których są wprowadzane końcówki wyprowadzeń przewodów uzwojeń transformatora Ponadto płyta kształtująca jest zaopatrzona w zaciskowe elementy, których ilość i rozstaw jest wyznaczony rozstawem kontaktów przełącznika zaczepów. Gniazda formujące do zaformowania i ustalenia długości każdego z przewodów uzwojeń transformatora są rozmieszczone na kształtującej płycie parami przy każdym zaciskowym elemencie. Przyrząd według wzoru użytkowego umożliwia swobodne operowanie przewodami uzwojenia transformatora w strefie gniazd płyty kształtującej i łatwe oraz szybkie zaformowanie przewodów. Wykonane poza kadzią transformatora przyłącze uformowanych końcówek przewodów skraca czas łączenia z kontaktami przełącznika zaczepów i ogranicza czas pracy montera w kadzi. Przyrząd umożliwia tez zaformowanie połączeń dławika, który współpracuje z przełącznikiem.

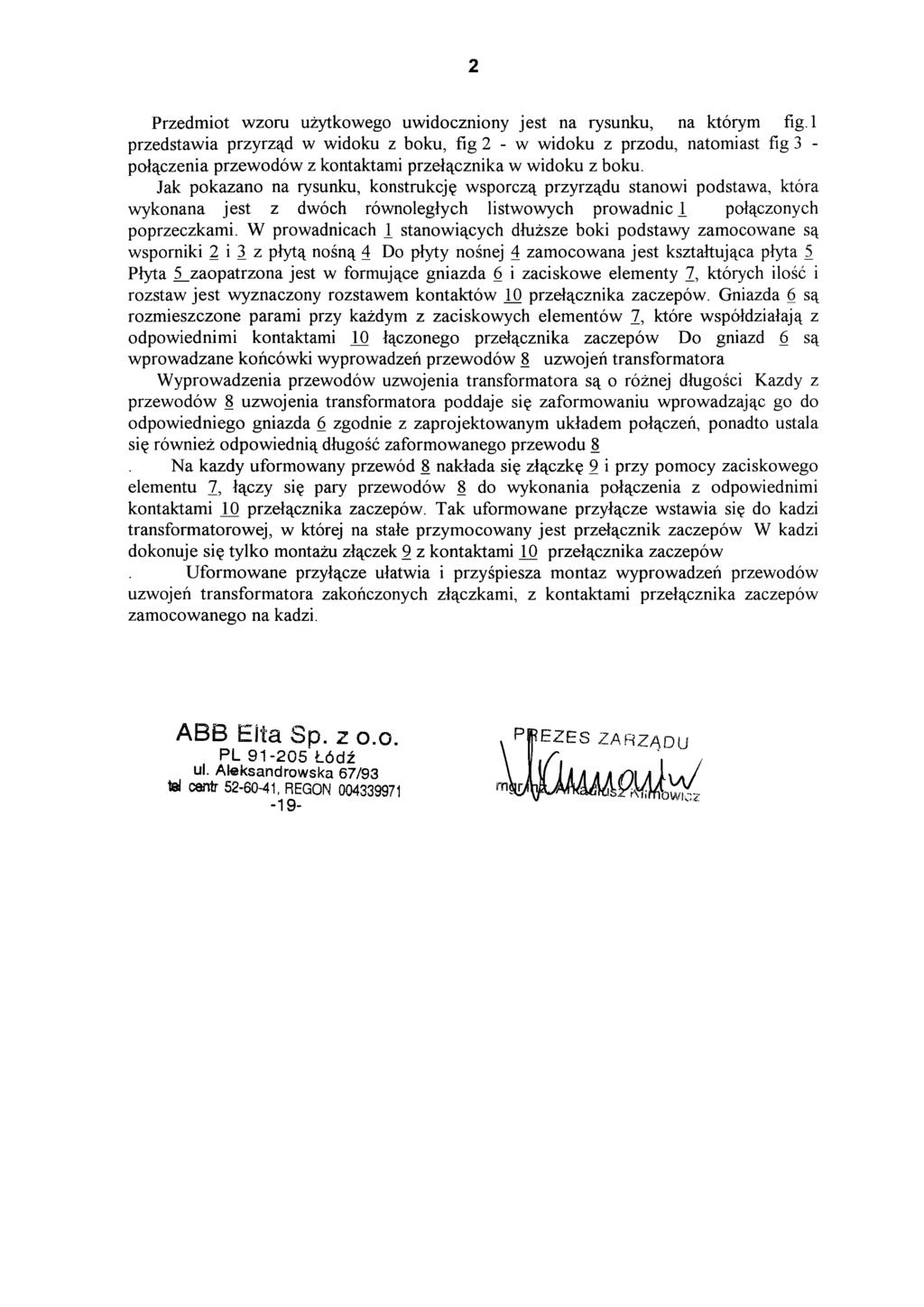

3 2 Przedmiot wzoru użytkowego uwidoczniony jest na rysunku, na którym fig.l przedstawia przyrząd w widoku z boku, fig 2 - w widoku z przodu, natomiast fig 3 - połączenia przewodów z kontaktami przełącznika w widoku z boku. Jak pokazano na rysunku, konstrukcję wsporczą przyrządu stanowi podstawa, która wykonana jest z dwóch równoległych listwowych prowadnic I połączonych poprzeczkami. W prowadnicach 1 stanowiących dłuższe boki podstawy zamocowane są wsporniki 2 i 3 z płytą nośną 4 Do płyty nośnej 4 zamocowana jest kształtująca płyta 5 Płyta 5_zaopatrzona jest w formujące gniazda 6 i zaciskowe elementy 7, których ilość i rozstaw jest wyznaczony rozstawem kontaktów K) przełącznika zaczepów. Gniazda 6 są rozmieszczone parami przy każdym z zaciskowych elementów 7, które współdziałają z odpowiednimi kontaktami K) łączonego przełącznika zaczepów Do gniazd 6 są wprowadzane końcówki wyprowadzeń przewodów 8 uzwojeń transformatora Wyprowadzenia przewodów uzwojenia transformatora są o różnej długości Każdy z przewodów 8 uzwojenia transformatora poddaje się zaformowaniu wprowadzając go do odpowiedniego gniazda 6 zgodnie z zaprojektowanym układem połączeń, ponadto ustala się również odpowiednią długość zaformowanego przewodu 8 Na każdy uformowany przewód 8 nakłada się złączkę 9 i przy pomocy zaciskowego elementu 7, łączy się pary przewodów 8 do wykonania połączenia z odpowiednimi kontaktami K) przełącznika zaczepów. Tak uformowane przyłącze wstawia się do kadzi transformatorowej, w której na stałe przymocowany jest przełącznik zaczepów W kadzi dokonuje się tylko montażu złączek 9 z kontaktami K) przełącznika zaczepów Uformowane przyłącze ułatwia i przyśpiesza montaż wyprowadzeń przewodów uzwojeń transformatora zakończonych złączkami, z kontaktami przełącznika zaczepów zamocowanego na kadzi. tel ABB Elta Sp. z o.o. x pirezes zarządu ul. Aleksandrowska 67/93 v fln k n n n n * n n *\a / centr , REGON m$w^ ^

4 (aljoih Zastrzeżenie ochronne Przyrząd do formowania wyprowadzeń przewodów uzwojeń transformatora, łączonych z przełącznikiem zaczepów zamocowanym na kadzi, znamienny tym, że zawiera konstrukcję wsporczą z płytą nośną na której jest osadzona kształtująca płyta (5), zaopatrzona w formujące gniazda (6) do końcówek przewodów (8) uzwojeń oraz w zaciskowe elementy (7), których ilość i rozstaw jest wyznaczony rozstawem kontaktów (10) przełącznika zaczepów, natomiast gniazda (6) są rozmieszczone parami przy każdym zaciskowym elemencie (7) ABB tiia 8p z o.o, ^L &1-205Łódź i Ar ui Aleksandrowska 67/93 \ W=LLS ZARZĄDU» ortr , REGON YAUM/U 0 W W mbr'tó. Arkadiusz Klimowicz
