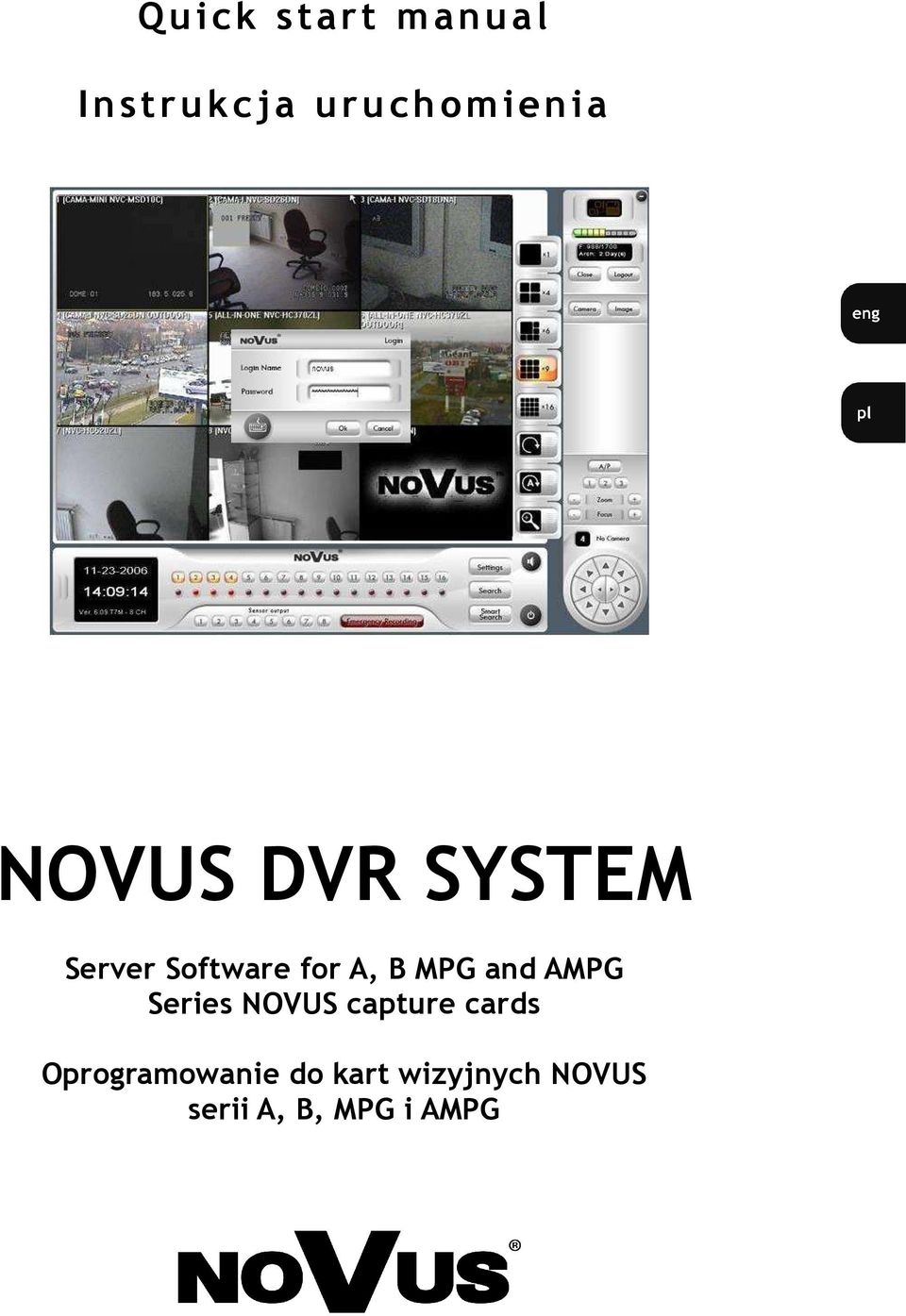

Quick start manual. Instrukcja uruchomienia NOVUS DVR SYSTEM. Server Software for A, B MPG and AMPG Series NOVUS capture cards

Transkrypt

1 Quick start manual Instrukcja uruchomienia NOVUS DVR SYSTEM Server Software for A, B MPG and AMPG Series NOVUS capture cards Oprogramowanie do kart wizyjnych NOVUS serii A, B, MPG i AMPG

2 OVUS DVR SYSTEM - Quick start manual ver. 2.1 TABLE OF CO TE TS 1. FOREWORD I FORMATIO Computer specification Computer settings before installation of capture cards drivers and software Installation of capture card drivers Installation of OVUS DVR SYSTEM application Basic recording system settings configuration I FORMATIO This manual is only a part of OVUS DVR SYSTEM User s manual with selected tips for quick launching the video recording system based on OVUS capture cards. All rights reserved NOVUS Security Sp. z o.o. 2

3 OVUS DVR SYSTEM - Quick start manual ver. 2.1 FOREWORD I FORMATIO 1.1. Computer specification OTE: The detailed specification of the computer can be found at the The Recommended Hardware List file is available in Capture Cards >> Compression Method >> Capture Card Model section at the bottom of the screen. Due to the fact that some computers are not compatible with OVUS capture cards do not use : - ready-to-use computer sets (HP, Compaq, Dell etc.), mini PCs (Small Form Factor) - other CPUs than the ones made by INTEL (i.e.: AMD, Cyrix etc.) - motherboards based on chipsets other than INTEL i845, i865, i9xx (i.e.: nvidia, ATI, SiS, VIA etc.) Recommended motherboards manufacturers: Intel, Asus and Gigabyte. - motherboards based on I TEL i845g (additional AGP VGA card is required) - VGA cards other than Intel and ATI Radeon (i.e.: SiS, VIA etc). - Microsoft Windows T/95/98/Me/VISTA (64-bit version) and LI UX Additionally, before installing a capture card you are advised to: - update Windows - Update motherboard, VGA card and sound card drivers to the latest versions available on manufacturers websites. - switch off all the energy saving options and screen saver - in case of reinstallation of OS the capture card should be removed from the PCI socket. In case of problems with the selection of appropriate hardware please contact your local OVUS distributor. All rights reserved NOVUS Security Sp. z o.o. 3

4 OVUS DVR SYSTEM - Quick start manual ver. 2.1 FOREWORD I FORMATIO 1.2. Computer settings before installation of capture cards drivers and software Before installation make sure all power saving functions, both in the BIOS and Windows settings, have been switched off. WAR I G! The description below applies to Windows XP. Configuration of power supply settings and screen saver in Windows 2000 and Vista is very similar. WAR I G! OVUS DVR SYSTEM software requires 1024 x 768 screen resolution. If the resolution is lower than 1024 x 768 only part of the interface is displayed. However, if the resolution is higher than 1024 x 768 the program is displayed in a separate window. Resolution settings. Start -> Settings -> Control Panel -> Display -> Settings WAR I G! Before OVUS DVR ET software installation with the Microsoft Windows Vista operating system you have to disable the User Account Control function Turn off the Use User Account Control (UAC) to help protect your computer feature and click OK button. All rights reserved NOVUS Security Sp. z o.o. 4

5 OVUS DVR SYSTEM - Quick start manual ver. 2.1 I STALLATIO OF CAPTURE CARD DRIVERS 2. Installation of capture card drivers WAR I G! Please follow the instructions below to obtain proper operation of the image recording system. Improper driver installation (automatic Windows installation included) may cause problems with installation or starting of DVR_Main software, and, consequently its improper operation. Before software installation, proper installation of capture card drivers is indispensable. After you put the card in the PCI socket, switch the computer on and the system detects presence of a new device cancel automatic process of Windows drivers installation. To cancel automatic process of Windows drivers installation please select Cancel. The operation needs to be repeated for each driver of a particular capture card type - more info on page 17. After you insert the CD-ROM with Novus software please select interface language and capture card model. After selecting drivers option please start Installer.exe software. You select Capture cards, card model and Drivers from the Programs menu. All rights reserved NOVUS Security Sp. z o.o. 5

6 OVUS DVR SYSTEM - Quick start manual ver. 2.1 I STALLATIO OF CAPTURE CARD DRIVERS ame and number of drivers for particular capture card models Capture card model NVB-25/4A NVB-50/4A NVB-50/8A Series A A A o of drivers NVB-100/8A A 5 NVB-50/16A A 3 NVB-100/16B B 2 NVB-100/16BLV B 3 NVB-200/16B B 3 NVB-200/16BLV B 4 NVB-200/32B B 3 NVB-400/32B B Old drivers name DVR Capture 1st DVR Capture 1st DVR Capture 2nd DVR Capture 1st DVR Capture 2nd DVR Capture 1st DVR Capture 2nd DVR Capture 3rd DVR Capture 4th DVR Capture 1st DVR Capture 2nd DVR Live Capture (Capture Section) DVR Live Capture (Capture Section) DVR Live Capture (Live Section) DVR Live Capture (Capture Section) DVR Live Capture (Capture Section) DVR Live Capture (Capture Section) DVR Live Capture (Capture Section) DVR Live Capture (Live Section) DVR Live Capture (Capture Section) DVR Live Capture (Capture-Slave Section) DVR Live Capture (Capture Section) DVR Live Capture (Capture Section) DVR Live Capture (Capture Slave-Section) DVR Live Capture (Capture Slave-Section) ew drivers name NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips NOVUS DVR BLV Driver NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips NOVUS DVR BLV Driver NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips SLAVE NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips SLAVE NOVUS DVR B Series 100 ips SLAVE NVB-100/4MPG MPG 1 DVR MPEG 4 Capture Board NOVUS DVR MPG Series 100 ips NVB-200/8MPG MPG 2 NVB-400/16MPG MPG 4 DVR MPEG 4 Capture Board DVR MPEG 4 Capture Board DVR MPEG 4 Capture Board DVR MPEG 4 Capture Board DVR MPEG 4 Capture Board DVR MPEG 4 Capture Board NOVUS DVR MPG Series 100 ips NOVUS DVR MPG Series 100 ips NOVUS DVR MPG Series 100 ips NOVUS DVR MPG Series 100 ips NOVUS DVR MPG Series 100 ips NOVUS DVR MPG Series 100 ips NVB-400/16AMPG AMPG 1 - NOVUS DVR AMPG Series NVB-400/16AMPG-D1 AMPG 1 - NOVUS DVR AMPG Series NVB-800/32AMPG AMPG NOVUS DVR AMPG Series NOVUS DVR AMPG Series SLAVE All rights reserved NOVUS Security Sp. z o.o. 6

7 OVUS DVR SYSTEM - Quick start manual ver. 2.1 I STALLATIO OF CAPTURE CARD DRIVERS During the installation of each driver the system informs about conformity with Windows XP: Select Continue Anyway, the operation needs to be repeated for each driver of a particular capture card model - more info on page 17. Installer informs about successful installation and the necessity to restart the system: After the drivers have been installed please select Reboot to restart the system. WAR I G! In case there isn t a message informing about proper drivers installation or system restart during drivers installation the process of drivers installation should be repeated in the Windows Rescue Mode. All rights reserved NOVUS Security Sp. z o.o. 7

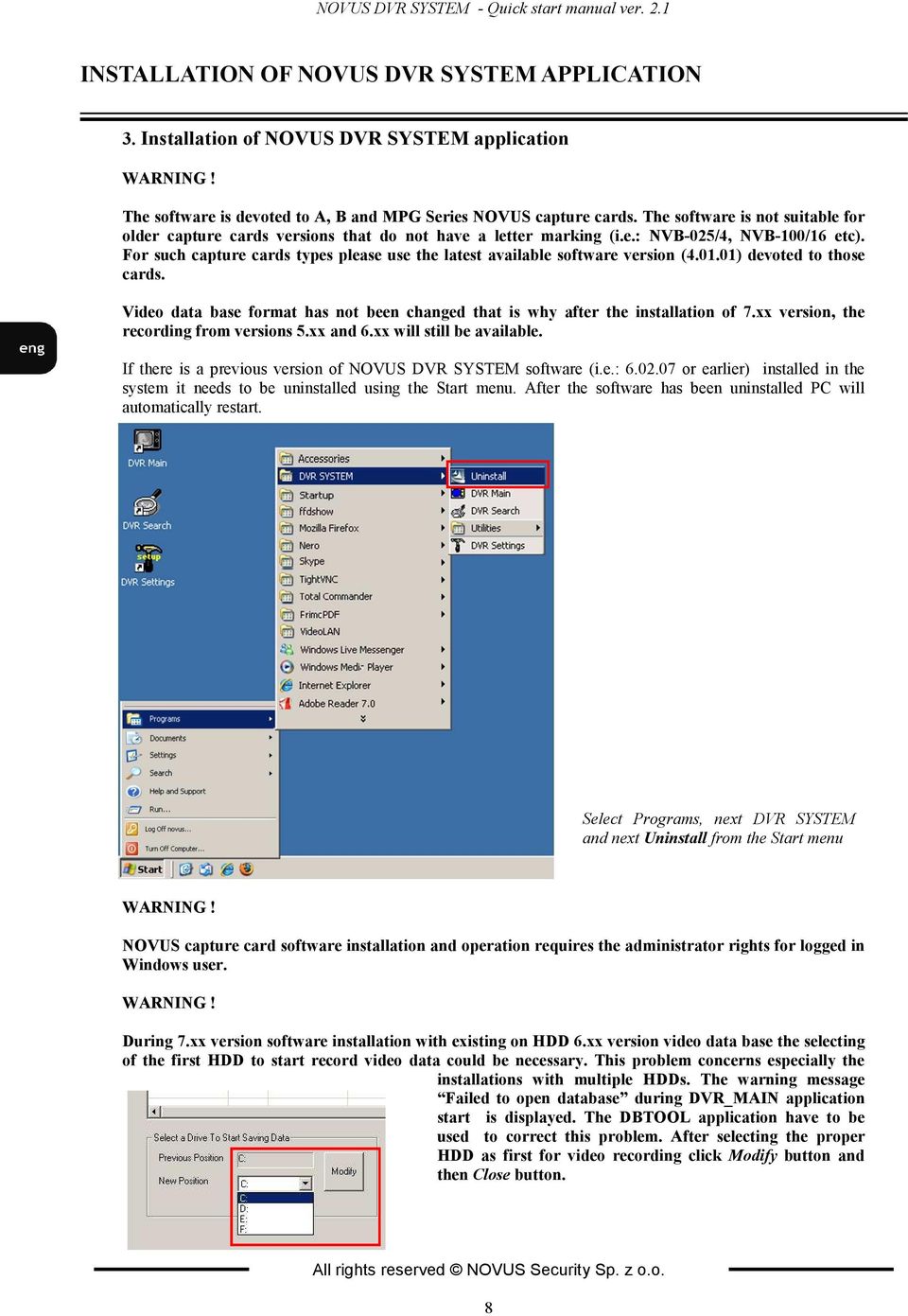

8 OVUS DVR SYSTEM - Quick start manual ver. 2.1 I STALLATIO OF OVUS DVR SYSTEM APPLICATIO 3. Installation of OVUS DVR SYSTEM application WAR I G! The software is devoted to A, B and MPG Series OVUS capture cards. The software is not suitable for older capture cards versions that do not have a letter marking (i.e.: VB-025/4, VB-100/16 etc). For such capture cards types please use the latest available software version ( ) devoted to those cards. Video data base format has not been changed that is why after the installation of 7.xx version, the recording from versions 5.xx and 6.xx will still be available. If there is a previous version of NOVUS DVR SYSTEM software (i.e.: or earlier) installed in the system it needs to be uninstalled using the Start menu. After the software has been uninstalled PC will automatically restart. Select Programs, next DVR SYSTEM and next Uninstall from the Start menu WAR I G! OVUS capture card software installation and operation requires the administrator rights for logged in Windows user. WAR I G! During 7.xx version software installation with existing on HDD 6.xx version video data base the selecting of the first HDD to start record video data could be necessary. This problem concerns especially the installations with multiple HDDs. The warning message Failed to open database during DVR_MAI application start is displayed. The DBTOOL application have to be used to correct this problem. After selecting the proper HDD as first for video recording click Modify button and then Close button. All rights reserved NOVUS Security Sp. z o.o. 8

9 OVUS DVR SYSTEM - Quick start manual ver. 2.1 I STALLATIO OF OVUS DVR SYSTEM APPLICATIO After starting CD-ROM with NOVUS software please select interface language, capture card model, and after selecting DVR_MAIN software start Setup.exe file. Select Capture cards, card model and DVR_MAI software from the Programs menu. ATTE TIO!!! In case of problems with launching of the start interface of OVUS CD-ROM you need to go to D:\fs\command\pl\karty\ (for CD-ROM drive seen under the letter D: in the system) where all capture card software can be found. Selection of installation language is the first stage of software installation: To start installation of OVUS DVR SYSTEM click on the Setup.exe icon. Language selection is confirmed by clicking OK. All rights reserved NOVUS Security Sp. z o.o. 9

10 OVUS DVR SYSTEM - Quick start manual ver. 2.1 I STALLATIO OF OVUS DVR SYSTEM APPLICATIO After starting the installer information about version number, issue date and the symbol of automatically detected capture card is displayed in the upper left corner: Version : Detected card series :B Issue date :2006/11/31 The letter which follows the series number informs about automatically detected card type. The letter A stands for A series capture cards, B stands for B series capture cards (BLV included), M stands for MPG and AMPG series capture cards, No letter - automatic capture card detection was not successful. WAR I G! In case there is not any letter the software cannot automatically detect the installed capture card. So please make sure if the PC fulfills OVUS requirements and if the drivers have been properly installed. Next, the following window appears: Click ext to proceed with the installation. Select Anyone who uses his computer (all users) option for the Windows multi-user installation or Only for me for the single user installation (only for currently logged in Windows user). Click ext to proceed with the installation. All rights reserved NOVUS Security Sp. z o.o. 10

11 OVUS DVR SYSTEM - Quick start manual ver. 2.1 I STALLATIO OF OVUS DVR SYSTEM APPLICATIO Select the folder where the software is installed: To change default software localization press Browse and point to a folder where the software is installed Then press ext to continue the installation.. Select video format suitable for CCTV cameras: Select PAL or TSC depending on the cameras you use. Then press ext to continue the installation. Installation according to predefined criteria takes place. The process of installation ends when the system asks you to give user name and password for the system admin or asks for correction of automatically detected capture card parameters: Click OK to register the admin account. All rights reserved NOVUS Security Sp. z o.o. 11

12 OVUS DVR SYSTEM - Quick start manual ver. 2.1 I STALLATIO OF OVUS DVR SYSTEM APPLICATIO After checking card parameters and their correction (if such a need arises), writing admin name and password, the software confirms proper registration with the following message : Click OK to finish installation process. WAR I G! In case of automatic capture card detection the only thing you should do is to correct detected card parameters, however, in case of manual capture card selection the parameters are set randomly. It is indispensable that you set the proper parameters based on the installed card specification. If you improperly set the parameters of the installed card it may cause unstable software operation or you may not be able to start the software at all. After the installation is over the PC has to be restarted: Click Finish to restart the PC. WAR I G! PC restart is and indispensable stage of a proper software installation. In case the finishing stage of the installation differs from the one described above, first, make sure your PC fulfills OVUS requirements and capture card drivers have been properly installed. ext, the installation process needs to be carried out again. All rights reserved NOVUS Security Sp. z o.o. 12

13 OVUS DVR SYSTEM - Quick start manual ver. 2.1 I STALLATIO OF OVUS DVR SYSTEM APPLICATIO After successful software installation and PC restart icons of three main modules of NOVUS DVR SYSTEM software appear on the desktop: DVR_Main (main program - monitoring), DVR_Search (recording material playback) and DVR_Settings (registration system configuration). DVR_Main - monitoring, DVR_Search - playback DVR_Settings - configuration All the above mentioned elements and additional tools can be found in the Start menu -> Programs -> DVR SYSTEM Additional tools available in NOVUS DVR SYSTEM: Auth_Tool - image authenticity AVI_Viewer - playing MP4 files Backup - backup copy Backup_Viewer - copy playback Log_Viewer - event (logs) viewing Auth_Tool AVI_Viewer Backup Backup_Viewer Log_Viewer - tool that allows users to verify the authenticity of saved in JPEG and AVI format - program for playing exported MP4 files - program for creating backup copy manually - program for backup copy playback - tool that allows users to view logs / system events All rights reserved NOVUS Security Sp. z o.o. 13

14 OVUS DVR SYSTEM - Quick start manual ver. 2.1 I STALLATIO OF OVUS DVR SYSTEM APPLICATIO To access particular registration system modules you need to undergo verification process. After starting selected program login window appears on the screen - it is necessary to give correct user name and password: Input user name, password and click OK. To perform initial configuration of recording system you need to: 1. Start DVR_Settings, go to Disk Settings submenu and specify system disk area devoted to video recording, following the clues on page Set registration parameters in the Camera Settings submenu, following the clues on page Configure user rights in the Users submenu, following the clues on page Save the changes and close DVR_Settings program. 5. Start DVR_Main. WAR I G! To improve system security please use more sophisticated passwords. It is advised that you create your own, default user account and delete guest account especially as far as networking is concerned. There two predefined, default user accounts in the system : admin (introduced at the installation stage) and default user: guest. Guests rights allow him to start the system and assign the scope of user s actions without additional logging in. To obtain greater access you need to create an account with greater access (requires logging in) or set the default user attribute for the user with greater access (it doesn t require additional logging in). You cannot delete admin account in the Users submenu. The system requires one user with the default user attribute. All rights reserved NOVUS Security Sp. z o.o. 14

15 OVUS DVR SYSTEM - Quick start manual ver. 2.1 BASIC RECORDI G SYSTEM CO FIGURATIO 4. Basic recording system configuration DVR_Settings software enables recording system configuration based on capture card. To start it click a shortcut placed on the desktop. The main screen of DVR_Settings software All rights reserved NOVUS Security Sp. z o.o. 15

16 OVUS DVR SYSTEM - Quick start manual ver. 2.1 BASIC RECORDI G SYSTEM CO FIGURATIO Particular system settings are grouped in the submenu sections: 1. Disk Tool - disk management within the system: - volume adding (allocating disk space devoted to video recording) - volume deleting (creating free disk space) - displaying information about free disk space 2. System - main settings of video recording system: - system name and localization, - network connection configuration - Watchdog settings - automatic PC restart schedule - automatic DVR_Main start settings - system events (logs) saving - PC screen and analogue video settings - audio recording - SMTP server settings (sending alarm messages) - CD recording - automatic system user log-out 3. Camera - recording parameters configuration for particular video channels: - camera name, resolution, compression level and recording speed - linking audio and video recording - pre and post alarm recording - system reaction settings when video loss occurs - recording and remote event notification schedule - motion detection and action on motion detection settings - image settings (brightness, contrast, saturation, hue) - PTZ camera settings 4. Sensor - alarm inputs configuration, - alarm inputs activation and configuration - linking of alarm inputs with video channels - action settings for activation of alarm inputs 5. Backup - automatic creation of backup copy, - backup cope mode and localization settings - selection of cameras and time of copied recordings - backup copy schedule - backup copy overwriting and automatic start of copying process 6. Users admin - user rights, - setting user rights, entry level and password for video recording system user 7. Text Inserting - setting cooperation parameters of video recording system with devices generating ASCII/XML data: POS systems, access control systems, cash machines etc. - settings of text data reception protocols - settings of sent text data protocols - linking of text data reception with a given camera or camera group - settings of text display - font, color, script All rights reserved NOVUS Security Sp. z o.o. 16

17 OVUS DVR SYSTEM - Quick start manual ver. 2.1 BASIC RECORDI G SYSTEM CO FIGURATIO 4.1. Disk Tool Disk Tool submenu allows users to configure disks devoted to video recording. 1. Select the HDD for video recording 2. Input the number of volumes to create 3. Confirm the number of volumes 4. Start creating volumes on HDD 5. Status bar displays the volume creation progress 6. Close the Disk Tool submenu The procedure described in 1 ~ 4 steps have to be repeated for each HDD on which recorded video data will be stored. WAR I G! Volume is a separate unit on a hard disk devoted to video recording. A 66 MB *.DAT file is a physical representation of a volume. All rights reserved NOVUS Security Sp. z o.o. 17

18 OVUS DVR SYSTEM - Quick start manual ver. 2.1 BASIC RECORDI G SYSTEM CO FIGURATIO 4.2. Camera settings The Camera Setup submenu configures particular video recording channels. Camera selection Camera schedule and motion detection settings Enable / disable the camera channel Recording speed settings Function buttons - applying the changes introduced in the menu, saving changes and closing the submenu and skipping the changes and closing the menu Similarly each camera channel can be configured independently or if the same settings can be used for all cameras the settings can be copied to other cameras with Select All button. WAR I G! Once changes into the menu have been entered, these should be confirmed with the Apply and afterwards Save & Close buttons. All rights reserved NOVUS Security Sp. z o.o. 18

19 OVUS DVR SYSTEM - Quick start manual ver. 2.1 BASIC RECORDI G SYSTEM CO FIGURATIO 4.3. The Schedule submenu The Schedule submenu allows to configure each camera recording mode with the week - hour layout with possibility to mark holidays. Select the camera Select the recording mode Mark the recording period with the mouse. Function buttons - applying the changes introduced in the menu, saving changes and closing the submenu and skipping the changes and closing the menu Similarly each camera channel can be configured independently or if the same settings can be used for all cameras the settings can be copied to other cameras with Select All button. WAR I G! Once changes into the menu have been entered, these should be confirmed with the Apply and afterwards Save & Close buttons. After saving the DVR configuration we can start the application DVR_MAI All rights reserved NOVUS Security Sp. z o.o. 19

20 version 2.1 NOVUS Security Sp. z o.o. Pulawska Street 431, Warsaw, Poland phone.: (22) , fax: (22)

21 Instrukcja uruchomienia NOVUS DVR SYSTEM Oprogramowanie do kart wizyjnych NOVUS serii A, B, MPG i AMPG

22 OVUS DVR SYSTEM - Instrukcja uruchomienia wersja 2.1 SPIS TREŚCI 1. Informacje wstępne Specyfikacja komputera PC do współpracy z kartami wizyjnymi NOVUS Ustawienia komputera PC przed instalacją sterowników i oprogramowania kart wizyjnych NOVUS Instalacja sterowników karty wizyjnej Instalacja aplikacji OVUS DVR SYSTEM Podstawowa konfiguracja ustawień systemu rejestracji I FORMACJA iniejsza instrukcja jest skróconą wersją Instrukcji obsługi programu OVUS DVR MAI ograniczająca się jedynie do omówienia kwestii szybkiego uruchomienia systemu rejestracji opartego o karty wizyjne OVUS. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 2

23 OVUS DVR SYSTEM - Instrukcja uruchomienia wersja 2.1 I FORMACJE WSTĘP E 1.1. Ogólna specyfikacja komputera PC do współpracy z kartami wizyjnymi OVUS UWAGA: Szczegółowe informacje dotyczące konfiguracji komputera są dostępne na stronie Plik Lista rekomendowanego sprzętu jest dostępny w sekcji: Karty wizyjne >> Metoda Kompresji >> Model karty wizyjnej w dolnej części ekranu. Przy doborze sprzętu komputerowego za względu na niekompatybilność z kartami wizyjnymi NOVUS nie należy stosować : - firmowych, gotowych zestawów komputerów (HP, Compaq, Dell itp), komputerów minipc (Small Form Factor) - procesorów innych niż firmy INTEL (np.: AMD, Cyrix itp) - płyt głównych opartych o chipset inny niż INTEL i845, i865, i9xx (np.: nvidia, ATI, SiS, VIA itd.) Rekomendowani producenci płyt głównych to Intel, Asus i Gigabyte. - płyt głównych opartych o chipset I TEL i845g (wymaga zastosowania dodatkowej karty VGA na AGP) - kart graficznych (VGA) innych niż Intel i ATI Radeon (nvidia, SiS, VIA itp). - systemów operacyjnych Microsoft Windows T/95/98/Me/VISTA (wersja 64 bitowa) oraz LI UX Dodatkowo w systemie komputerowym przed instalacją karty zaleca się : - zaktualizować system Windows. - zaktualizować sterowniki płyty głównej, karty grafiki (VGA) oraz karty dźwiękowej do najnowszych wersji dostępnych na stronach internetowych producentów. - wyłączyć wszystkie opcje oszczędzania energii - wyłączyć wygaszacz ekranu - w przypadku reinstalacji systemu operacyjnego kartę wizyjną należy usunąć z gniazda PCI W przypadku problemów z doborem odpowiedniego sprzętu komputerowego należy skontaktować się z lokalnym dystrybutorem firmy OVUS. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 3

24 OVUS DVR SYSTEM - Instrukcja uruchomienia wersja 2.1 I FORMACJE WSTĘP E 1.2. Ustawienia komputera PC przed instalacją sterowników i oprogramowania kart wizyjnych OVUS Przed instalacją komputera należy upewnić się, że wyłączone zostały wszystkie funkcje oszczędzania energii zarówno w ustawieniach BIOSu komputera jak również w ustawieniach systemu Windows. UWAGA!!! Program OVUS DVR SYSTEM przystosowany jest do pracy w rozdzielczości ekranu 1024 x 768. Ustawienie rozdzielczości ekranu innej niż podana spowoduje wyświetlanie tylko części interfejsu (w przypadku rozdzielczości niższej niż 1024 x 768) lub całości programu w osobnym oknie (w przypadku rozdzielczości wyższej niż 1024 x 768). Ustawienia rozdzielczości ekranu systemu Windows. Start -> Ustawienia -> Panel sterowania -> Ekran -> Ustawienia UWAGA! Instalacja oprogramowania OVUS DVR SYSTEM w systemie Microsoft Windows Vista wymaga wcześniejszego wyłączenia systemowej funkcji Kontroli konta użytkownika Odznaczamy domyślnie zaznaczoną opcję Użyj funkcji Kontrola konta użytkownika, aby pomóc w ochronie komputera i potwierdzamy przyciskiem OK. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 4

25 OVUS DVR SYSTEM - Instrukcja uruchomienia wersja 2.1 I STALACJA STEROW IKÓW KARTY WIZYJ EJ 2. Instalacja sterowników karty wizyjnej UWAGA!!! Przeprowadzenie procesu instalacji sterowników karty wizyjnej wg poniższej instrukcji jest warunkiem koniecznym poprawnego działania całego systemu rejestracji wizji. iepoprawna instalacja sterowników (w tym instalacja automatyczna systemu Windows) może spowodować problemy z instalacją lub uruchomieniem programu DVR_Main, a w konsekwencji jego niepoprawną pracę. Przed instalacją oprogramowania niezbędne jest przeprowadzenia poprawnej instalacji sterowników karty wizyjnej. Po umieszczeniu karty wizyjnej w gnieździe PCI, uruchomieniu komputera, i wykryciu przez system operacyjny obecności nowego urządzenia należy anulować proces automatycznej instalacji sterowników systemu Windows. Aby anulować proces automatycznej instalacji sterowników systemu Windows należy wybrać Anuluj. Operację należy powtórzyć dla każdego sterownika dla danego typu karty wizyjnej Po uruchomieniu płyty z oprogramowaniem firmy NOVUS należy wybrać język interfejsu a następnie model karty wizyjnej, po wybraniu opcji sterowniki należy uruchomić program Installer.exe. Wybieramy Karty wizyjne, model karty oraz z menu Programy - Sterowniki. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 5

26 OVUS DVR SYSTEM - Instrukcja uruchomienia wersja 2.1 I STALACJA STEROW IKÓW KARTY WIZYJ EJ azwa i ilość sterowników dla poszczególnych modeli kart wizyjnych Model karty wizyjnej Seria Ilość sterowników Stara nazwa sterowników owa nazwa sterowników NVB-25/4A NVB-50/4A NVB-50/8A NVB-100/8A A 5 NVB-50/16A A 3 NVB-100/16B B 2 NVB-100/16BLV B 3 NVB-200/16B B 3 NVB-200/16BLV B 4 NVB-200/32B B 3 NVB-400/32B B 5 A A A DVR Capture 1st DVR Capture 1st DVR Capture 2nd DVR Capture 1st DVR Capture 2nd DVR Capture 1st DVR Capture 2nd DVR Capture 3rd DVR Capture 4th DVR Capture 1st DVR Capture 2nd DVR Live Capture (Capture Section) DVR Live Capture (Capture Section) DVR Live Capture (Live Section) DVR Live Capture (Capture Section) DVR Live Capture (Capture Section) DVR Live Capture (Capture Section) DVR Live Capture (Capture Section) DVR Live Capture (Live Section) DVR Live Capture (Capture Section) DVR Live Capture (Capture-Slave Section) DVR Live Capture (Capture Section) DVR Live Capture (Capture Section) DVR Live Capture (Capture Slave-Section) DVR Live Capture (Capture Slave-Section) Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 6 NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips NOVUS DVR BLV Driver NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips NOVUS DVR BLV Driver NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips SLAVE NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips SLAVE NOVUS DVR B Series 100 ips SLAVE NVB-100/4MPG MPG 1 DVR MPEG 4 Capture Board NOVUS DVR MPG Series 100 ips NVB-200/8MPG MPG 2 NVB-400/16MPG MPG 4 DVR MPEG 4 Capture Board DVR MPEG 4 Capture Board DVR MPEG 4 Capture Board DVR MPEG 4 Capture Board DVR MPEG 4 Capture Board DVR MPEG 4 Capture Board NOVUS DVR MPG Series 100 ips NOVUS DVR MPG Series 100 ips NOVUS DVR MPG Series 100 ips NOVUS DVR MPG Series 100 ips NOVUS DVR MPG Series 100 ips NOVUS DVR MPG Series 100 ips NVB-400/16AMPG AMPG 1 - NOVUS DVR AMPG Series NVB-400/16AMPG-D1 AMPG 1 - NOVUS DVR AMPG Series NVB-800/32AMPG AMPG NOVUS DVR AMPG Series NOVUS DVR AMPG Series SLAVE

27 OVUS DVR SYSTEM - Instrukcja uruchomienia wersja 2.1 I STALACJA STEROW IKÓW KARTY WIZYJ EJ W czasie instalacji każdego ze sterowników system operacyjny informuje o braku testów zgodności z system Windows XP: ależy wybrać Mimo to kontynuuj Operację należy powtórzyć dla każdego sterownika dla danego typu karty - więcej na stronie 13. Instalator informuje o pomyślnym przebiegu procesu instalacji i konieczności ponownego uruchomienia komputera: Po ukończeniu procesu instalacji sterowników należy wybrać Reboot aby ponownie uruchomić system. UWAGA!!! W przypadku braku komunikatu o poprawnym zakończeniu procesu instalacji lub restartu komputera w czasie instalacji sterowników należy proces instalacji sterowników powtórzyć w trybie awaryjnym systemu Windows. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 7

28 OVUS DVR SYSTEM - Instrukcja uruchomienia wersja 2.1 I STALACJA APLIKACJI OVUS DVR SYSTEM 3. Instalacja aplikacji OVUS DVR SYSTEM UWAGA!!! Program przeznaczony jest do kart wizyjnych OVUS serii A, B i MPG. Program nie obsługuje starszego typu kart wizyjnych bez oznaczenia literowego (np.: VB-025/4, VB-100/16 itp). Dla tego typu kart stosować należy ostatnią dostępną wersję oprogramowania dla nich przeznaczonego ( ). Format bazy danych wideo nie został zmieniony dlatego po instalacji wersji 7.xx nagrania wideo z wersji wcześniejszych 5.xx oraz 6.xx będą nadal dostępne. Jeżeli w systemie zainstalowana jest wcześniejsza wersja programu NOVUS DVR SYSTEM (np.: lub wcześniejsza) należy ją odinstalować posługując się odpowiednią ikoną w menu Start. Proces dezinstalacji zakończy się ponownym uruchomieniem komputera. W menu Start należy wybrać Programy, później DVR SYSTEM a następnie Uninstall. UWAGA! Podczas instalacji wersji 7.xx i przy istniejącej na dysku bazie nagrań wideo z wersji 6.xx może okazać się konieczne wskazanie pierwszego dysku do zapisu. Problem dotyczy głównie instalacji gdzie boksy rozmieszczone są na kilku dyskach. Objawia się błędem przy uruchomieniu programu DVR_MAI (błędy dostępu do bazy danych np.: Błąd otwarcia bazy danych). Konieczne jest uruchomienie aplikacji DBTOOL w celu wyboru pierwszego dysku do zapisu danych video. Po wyborze dysku zatwierdzamy przyciskiem Zmień i kończymy pracę aplikacji przyciskiem Zamknij. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 8

29 OVUS DVR SYSTEM - Instrukcja uruchomienia wersja 2.1 I STALACJA APLIKACJI OVUS DVR SYSTEM Po uruchomieniu płyty z oprogramowaniem firmy NOVUS należy wybrać język interfejsu a następnie model karty wizyjnej, po wybraniu opcji Program główny DVR_MAIN należy uruchomić program Setup.exe. Wybieramy Karty wizyjne, model karty oraz z menu Programy - Program główny DVR_MAI. UWAGA!!! W przypadku problemów z uruchomieniem interfejsu startowego płyty z oprogramowaniem firmy OVUS należy przejść katalogu D:\fs\command\pl\karty\ (dla napędu CD-ROM widzianego w systemie Windows pod literą D:) gdzie znajduje się całość oprogramowania do kart wizyjnych. Oprogramowanie do kart wizyjnych znajdują się w katalogu D:\fs\command\pl\karty\. Aby rozpocząć proces instalacji oprogramowania OVUS DVR SYSTEM należy uruchomić program Setup.exe. Pierwszym etapem instalacji oprogramowania jest wybór języka instalacji: Wybór wersji językowej programu zatwierdzamy przyciskiem OK. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 9

30 OVUS DVR SYSTEM - Instrukcja uruchomienia wersja 2.1 I STALACJA APLIKACJI OVUS DVR SYSTEM Po uruchomieniu instalatora w lewym górnym rogu ekranu wyświetlana jest informacja o numerze wersji, dacie wydania oraz symbol automatycznie wykrytego typu karty wizyjnej: Wersja : Wykryta karta serii: B Data wydania : 2006/11/31 Symbol literowy po numerze wersji informuje o automatycznie wykrytym typie karty wizyjnej. Litera A oznacza kartę z serii A, B - kartę z serii B (także karty BLV), M - kartę z serii MPG lub AMPG, brak litery - automatyczne rozpoznanie karty wizyjnej nie powiodło się. UWAGA!!! W przypadku braku symbolu literowego program nie może automatycznie rozpoznać typu zainstalowanej karty wizyjnej. W takim przypadku w pierwszej kolejności należy upewnić się, że sprzęt komputerowy jest zgodny z zaleceniami producenta oraz, że sterowniki do karty wizyjnej zostały poprawnie zainstalowane. Jeżeli sprzęt komputerowy jest dobrany zgodnie z zaleceniami producenta i sterowniki zostały poprawnie zainstalowane należy kontynuować instalację w trybie ręcznego wyboru rodzaju karty wizyjnej. W następnym kroku program wyświetla ekran powitalny: Wybieramy przycisk Dalej aby kontynuować proces instalacji. Wybieramy tryb instalacji: dla wielu użytkowników lub tylko dla aktualnie zalogowanego użytkownika, następnie wybieramy przycisk Dalej aby kontynuować proces instalacji. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 10

31 OVUS DVR SYSTEM - Instrukcja uruchomienia wersja 2.1 I STALACJA APLIKACJI OVUS DVR SYSTEM Wybieramy katalog do którego zostanie zainstalowany program: Aby zmienić domyślną lokalizację p rogramu wybieramy p rzycisk Przeglądaj i wskazujemy katalog gdzie ma być zainstalowany program. Wybieramy przycisk Dalej aby kontynuować proces instalacji. Wybieramy system wizyjny odpowiedni do typu współpracujących kamer CCTV: Wybieramy system wizyjny PAL lub TSC w zależności od zastosowanych kamer. Wybieramy przycisk Dalej aby kontynuować proces instalacji. Następuje instalacja oprogramowania według wcześniej określonych kryteriów. Na zakończenie instalacji system prosi o podanie nazwy i hasła dla głównego administratora oraz prosi o ewentualną korektę automatycznie wykrytych parametrów karty wizyjnej: W y b i e r a m y p r z y c i s k O K a b y za rejestro wa ć kon to głó wn ego administratora. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 11

32 OVUS DVR SYSTEM - Instrukcja uruchomienia wersja 2.1 I STALACJA APLIKACJI OVUS DVR SYSTEM Po sprawdzeniu parametrów karty i ich ewentualnej korekcie, wpisaniu nazwy i hasła głównego administratora program potwierdza prawidłową rejestrację komunikatem: Wybieramy przycisk OK aby zakończyć proces instalacji. UWAGA!!! W przypadku automatycznego wykrycia typu karty należy jedynie skorygować wykryte parametry karty, jednakże w przypadku instalacji w trybie ręcznego wyboru rodzaju karty parametry zostaną ustawione w sposób losowy. ależy bezwzględnie je skorygować na podstawie specyfikacji instalowanej karty. iepoprawne ustawienie parametrów zainstalowanej karty może powodować niestabilną pracę oprogramowania lub niemożność jego uruchomienia. Po zakończeniu instalacji system Windows musi zostać ponownie uruchomiony: Wybieramy przycisk Zakończ aby uruchomić ponownie komputer. UWAGA!!! Ponowne uruchomienia komputera jest niezbędnym etapem prawidłowej instalacji oprogramowania. W przypadku zakończenia instalacji w sposób inny niż opisany powyżej należy w pierwszej kolejności upewnić się, że sprzęt komputerowy jest zgodny z zaleceniami producenta oraz, że sterowniki do karty wizyjnej zostały poprawnie zainstalowane. astępnie proces instalacji należy przeprowadzić ponownie. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 12

33 OVUS DVR SYSTEM - Instrukcja uruchomienia wersja 2.1 I STALACJA APLIKACJI OVUS DVR SYSTEM Po instalacji oprogramowania zakończonej ponownym uruchomieniem komputera na pulpicie komputera umieszczone zostają ikony trzech głównych modułów oprogramowania NOVUS DVR SYSTEM tzn. DVR_Main (główny program - monitoring), DVR_Search (odtwarzanie zarejestrowanego materiału) oraz DVR_Settings (konfiguracja systemu rejestracji). DVR_Main - monitoring, DVR_Search - odtwarzanie DVR_Settings - konfiguracja Wszystkie wyżej wymienione składniki oprogramowania oraz dodatkowe programy narzędziowe znajdują się w menu Start -> Programy -> DVR SYSTEM Dodatkowe programy narzędziowe dostępne w pakiecie NOVUS DVR SYSTEM: Auth_Tool - autentyczność obrazów AVI_Viewer - odtwarzanie MP4 Backup - kopia zapasowa Backup_Viewer - odtwarzanie kopii Log_Viewer - podgląd zdarzeń (logów) Auth_Tool AVI_Viewer Backup Backup_Viewer Log_Viewer - narzędzie pozwalające sprawdzić autentyczność zapisanych obrazów w formacie JPEG /AVI - program do odtwarzania wyeksportowanych plików w formacie MP4 - program do wykonywania ręcznej kopii zapasowej - program do odtwarzania zapisanej kopii zapasowej - narzędzie do przeglądania logów / zdarzeń systemowych Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 13

34 OVUS DVR SYSTEM - Instrukcja uruchomienia wersja 2.1 I STALACJA APLIKACJI OVUS DVR SYSTEM Dostęp do poszczególnych modułów systemu rejestracji wymaga uwierzytelnienia. Po uruchomieniu wybranego programu system wyświetla okno logowania - konieczne jest podanie poprawnej nazwy użytkownika i odpowiadającego mu hasła: Wpisujemy nazwę użytkownika, hasło i zatwierdzamy OK. W celu wstępnej konfiguracji systemu nagrywania należy: 1. Uruchomić program DVR_Settings i przejść do podmenu Ustawienia Dysków i określić obszar na dyskach w systemie przeznaczony do rejestracji wideo. 2. Ustawić parametry rejestracji w podmenu Ustawienia Kamer. 3. Skonfigurować uprawnienia użytkowników systemu w podmenu Użytkownicy. 4. Zapisać zmiany i zamknąć program DVR_Settings. 5. Uruchomić program DVR_Main. UWAGA!!! W celu podwyższenia bezpieczeństwa systemu należy używać nietrywialnych haseł dla użytkowników. Wskazane jest także wprowadzenie własnego domyślnego użytkownika i usunięcie konta gość zwłaszcza w przypadku pracy w sieci (zdalne połączenia). Domyślenie w systemie znajdują się dwa predefiniowane konta użytkowników : wprowadzany na etapie instalacji główny administrator oraz użytkownik domyślny: gość. Uprawnienia użytkownika domyślnego pozwalają na start systemu i wyznaczają zakres działań operatora dostępny bez dodatkowego logowania. W celu uzyskania większych uprawnień należy utworzyć konto o wyższych uprawnieniach (wymaga zalogowania) lub ustawić atrybut użytkownik domyślny dla użytkownika o wyższych uprawnieniach (nie wymaga dodatkowego logowania). W podmenu Użytkownicy nie można usunąć konta głównego administratora. System wymaga także jednego użytkownika z atrybutem użytkownik domyślny. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 14

35 OVUS DVR SYSTEM - Instrukcja uruchomienia wersja 2.1 PODSTAWOWA KO FIGURACJA SYSTEMU REJESTRACJI 4. Podstawowa konfiguracja systemu rejestracji - program DVR_Settings Programu DVR_Settings umożliwia konfigurację systemu rejestracji opartego na karcie wizyjnej. Aby go uruchomić należy skorzystać bezpośrednio ze skrótu na pulpicie systemu Windows. Ekran główny programu DVR_Settings zaprezentowano poniżej Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 15

36 OVUS DVR SYSTEM - Instrukcja uruchomienia wersja 2.1 PODSTAWOWA KO FIGURACJA SYSTEMU REJESTRACJI Poszczególne ustawienia systemu pogrupowane są w sekcje podmenu: 1. Ustawienia Dysków - zarządzanie dyskami w systemie : - dodawanie boksów (przydzielanie przestrzeni dyskowej przeznaczonej do rejestracji wideo) - usuwanie boksów (zwalnianie przestrzeni na dysku dostępnej do rejestracji wideo) - wyświetlanie informacji o zajętości dysków w systemie 2. Ustawienia Systemu - ustawienia główne systemu rejestracji wideo: - nazwa i lokalizacja systemu, - kopiowanie i odtwarzanie ustawień programu DVR_Main - konfiguracja połączeń sieciowych - ustawienia funkcji Watchdog - harmonogram automatycznego restartu komputera - ustawienia automatycznego startu aplikacji DVR_Main - zapis zdarzeń systemowych (logi) - ustawienia ekranu PC oraz wyjścia analogowego wideo - nagrywanie audio - ustawienia serwera SMTP (wysyłanie alarmowych wiadomości ) - nagrywanie płyt CD - automatyczne wylogowanie użytkowników z systemu 3. Ustawienia Kamer - Konfiguracja parametrów nagrywania dla poszczególnych kanałów wideo: - nazwa kamery, rozdzielczość, stopień kompresji oraz prędkość nagrywania, - powiązanie rejestracja audio z wideo - nagrywanie przed- i po- alarmowe - ustawienia reakcji systemu na utratę sygnału wideo - harmonogram nagrywania oraz zdalnego powiadamiania o zdarzeniach - ustawienia detekcji ruchu oraz reakcji na detekcję ruchu - ustawienia obrazu (jasność, kontrast, nasycenie, odcień) - ustawienia kamer szybkoobrotowych 4. Ustawienia Czujek - konfiguracja wejść alarmowych, - aktywacja i konfiguracja wejść alarmowych - powiązanie wejść alarmowych z kanałami wideo - ustawienia reakcji na wyzwolenie wejść alarmowych 5. Kopia Zapasowa - tworzenie automatycznej kopii zapasowej, - ustawienia trybu oraz lokalizacji kopii zapasowej - wybór kamer oraz czasu kopiowanych nagrań - harmonogram wykonywania kopii zapasowej - nadpisywanie kopii oraz automatyczny start procesu kopiowania 6. Użytkownicy - uprawnienia użytkowników systemu, - ustawienia uprawnień, poziomu dostępu i hasła dla użytkowników systemu rejestracji wideo 7. Wkluczowywanie Tekstu - ustawienia parametrów współpracy systemu rejestracji wideo z urządzeniami generującymi dane ASCII / XML: systemy fiskalne, kontroli dostępu, bankomaty itp. - ustawienia portów przechwytywania danych tekstowych - ustawienia protokołów wysyłanych danych tekstowych - powiązanie przechwytywanych danych tekstowych z daną kamerą lub grupą kamer - ustawienia wyświetlania tekstu - czcionka, kolor, kodowanie znaków Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 16

37 OVUS DVR SYSTEM - Instrukcja uruchomienia wersja 2.1 PODSTAWOWA KO FIGURACJA SYSTEMU REJESTRACJI 4.1. Ustawienia Dysków W podmenu Zarządzanie Dyskami konfigurujemy dyski przeznaczone do rejestracji wideo. 1. Wybierz dysk przeznaczony do rejestracji wideo 2. Wprowadź liczbę boksów 3. Zatwierdź podaną liczbę boksów 4. Rozpocznij tworzenie boksów na wybranym dysku 5. Pasek stanu pokazuje postęp procesu tworzenia boksów 6. Zamknij podmenu zarządzania dyskami W analogiczny sposób powtarzając kroki opisane w punktach 1 ~ 4 należy przygotować do rejestracji kolejne dyski jeżeli mają zostać wykorzystane do zapisu danych wideo. UWAGA!!! Boks jest wyodrębnioną jednostką na dysku twardym przeznaczoną do rejestracji wideo. Fizyczną reprezentacją boku jest plik *.DAT o rozmiarze 66 MB. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 17

38 OVUS DVR SYSTEM - Instrukcja uruchomienia wersja 2.1 PODSTAWOWA KO FIGURACJA SYSTEMU REJESTRACJI 4.2. Ustawienia Kamer Podmenu Ustawienia Kamer pozwala na konfigurację poszczególnych kanałów rejestracji wideo. Podstawowe parametry rejestracji zostały przedstawione na poniższym rysunku. Wybór konfigurowanej kamery Ustawienia harmonogramu rejestracji i detekcji ruchu Włączenie / wyłączenia kamery Ustawienie prędkości rejestracji Przyciski funkcyjne - zastosuj wprowadzone zmiany, zapisz i zamknij podmenu, opuść podmenu bez zapisywania zmian W analogiczny sposób konfigurujemy wszystkie kamer w systemie, jeżeli konfiguracja jest taka sama dla wszystkich kamer wystarczy skonfigurować jedną i skopiować ustawienia dla wszystkich za pomocą przycisku Kopiuj Ustawienia. UWAGA!!! Po wprowadzeniu zmian w konfiguracji podmenu należy je potwierdzić przyciskiem Zastosuj a następnie Zapisz i Zamknij. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 18

39 OVUS DVR SYSTEM - Instrukcja uruchomienia wersja 2.1 PODSTAWOWA KO FIGURACJA SYSTEMU REJESTRACJI 4.3. Harmonogram Podmenu Harmonogram pozwala na konfigurację trybu nagrywania poszczególnych kanałów rejestracji wideo w układzie godzinowo tygodniowym z uwzględnieniem dni świątecznych. Podstawowe parametry rejestracji zostały przedstawione na poniższym rysunku. Wybór kamery Wybór trybu nagrywania Zaznaczenie za pomocą myszki żądanego okresu na harmonogramie nagrywania Przyciski funkcyjne - zastosuj wprowadzone zmiany, zapisz i zamknij podmenu, opuść podmenu bez zapisywania zmian W analogiczny sposób konfigurujemy wszystkie kamer w systemie, jeżeli konfiguracja jest taka sama dla wszystkich kamer wystarczy skonfigurować jedną i skopiować ustawienia dla wszystkich za pomocą przycisku Kopiuj Ustawienia. UWAGA!!! Po wprowadzeniu zmian w konfiguracji podmenu należy je potwierdzić przyciskiem Zastosuj a następnie Zapisz i Zamknij. Po zapisaniu konfiguracji możemy już uruchomić program główny DVR_MAI. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 19

40 wersja 2.1 NOVUS Security Sp. z o.o. ul. Puławska 431, Warszawa tel.: (22) , fax: (22)
