User s manual. Instrukcja obsługi NOVUS DVR SYSTEM. Server Software for A, B, MPG and AMPG Series NOVUS capture cards

Transkrypt

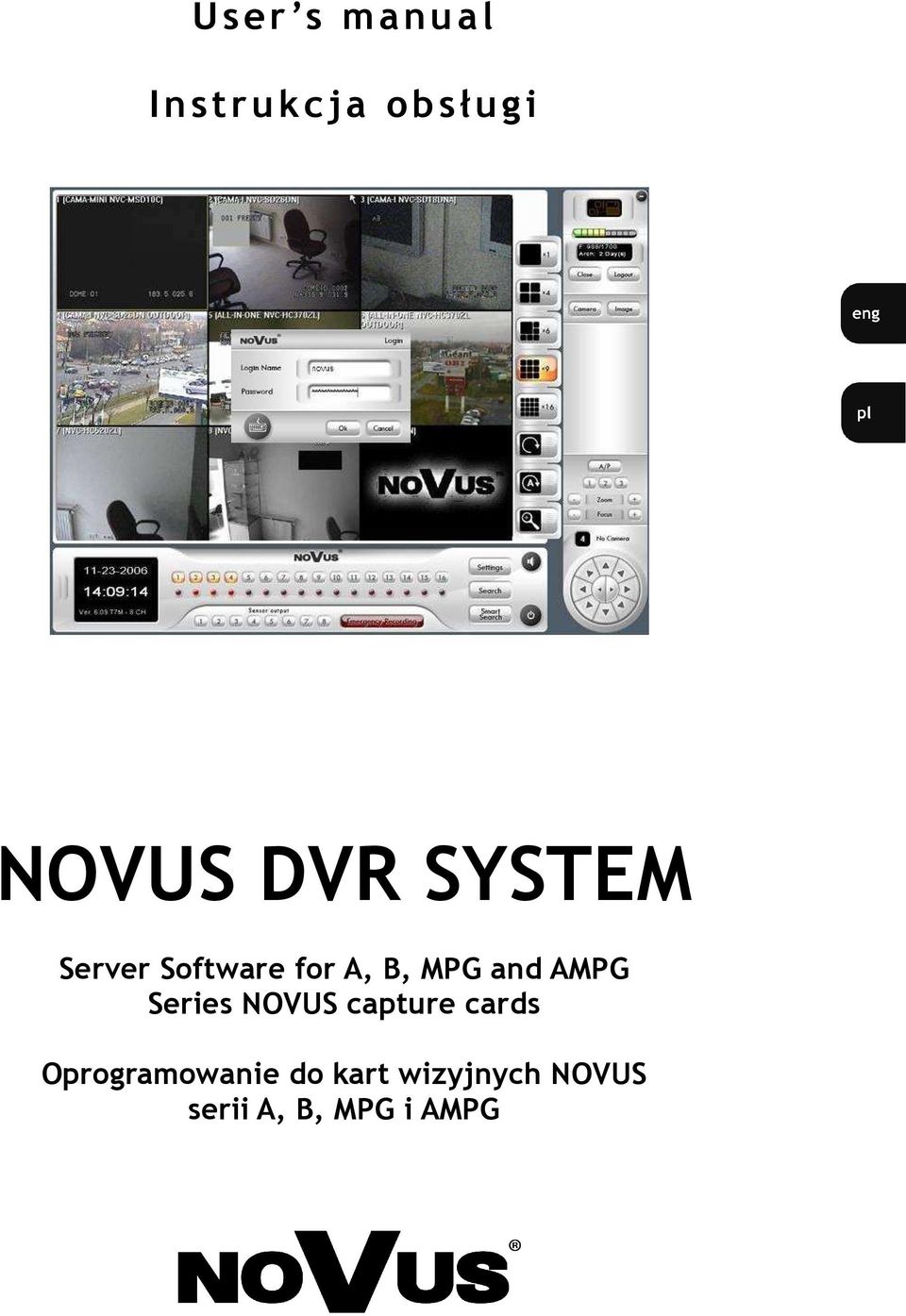

1 User s manual Instrukcja obsługi NOVUS DVR SYSTEM Server Software for A, B, MPG and AMPG Series NOVUS capture cards Oprogramowanie do kart wizyjnych NOVUS serii A, B, MPG i AMPG

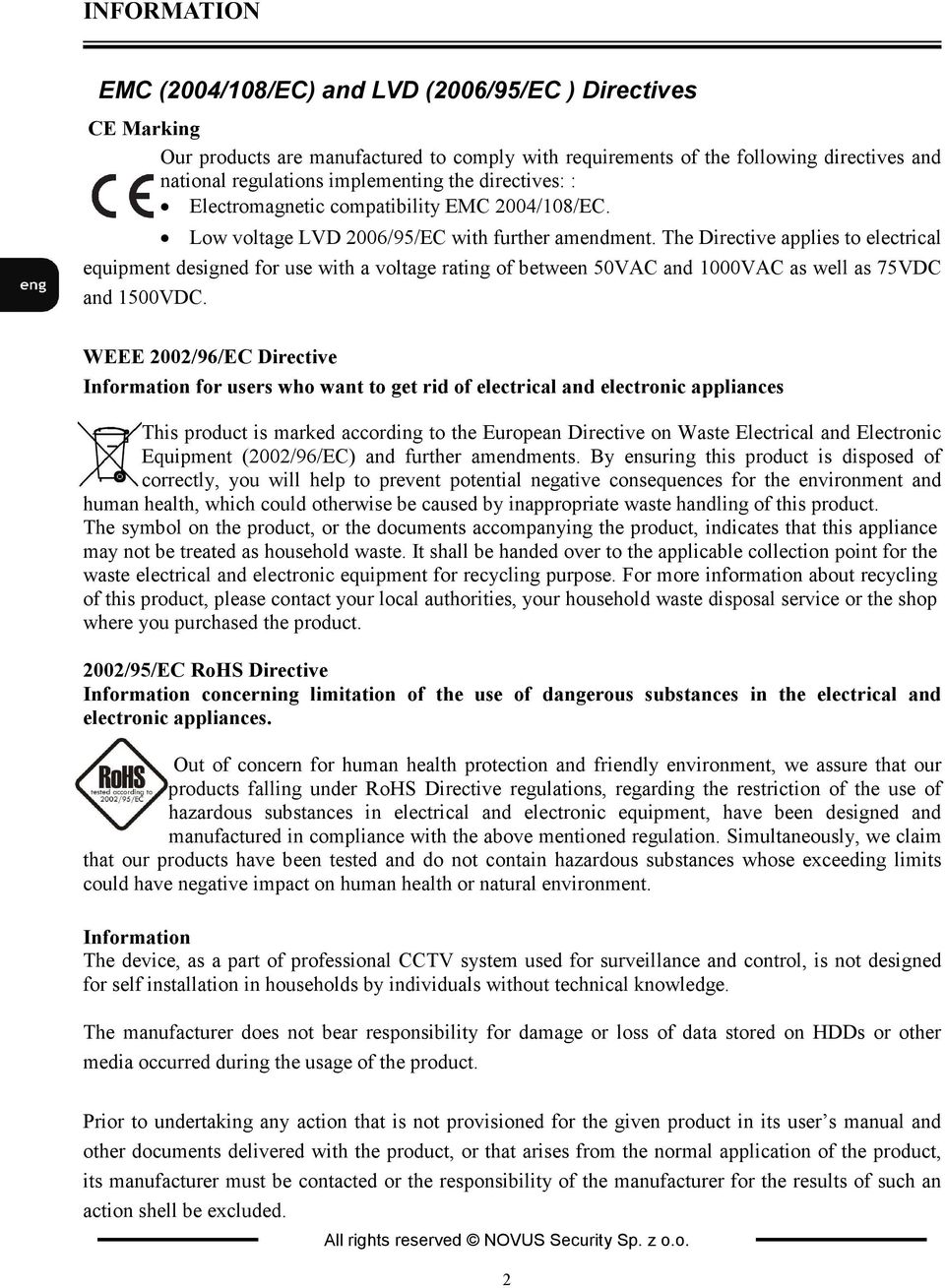

2 OVUS DVR SYSTEM - User s manual ver. 2.2 I FORMATIO EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives: : Electromagnetic compatibility EMC 2004/108/EC. Low voltage LVD 2006/95/EC with further amendment. The Directive applies to electrical equipment designed for use with a voltage rating of between 50VAC and 1000VAC as well as 75VDC and 1500VDC. WEEE 2002/96/EC Directive Information for users who want to get rid of electrical and electronic appliances This product is marked according to the European Directive on Waste Electrical and Electronic Equipment (2002/96/EC) and further amendments. By ensuring this product is disposed of correctly, you will help to prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. The symbol on the product, or the documents accompanying the product, indicates that this appliance may not be treated as household waste. It shall be handed over to the applicable collection point for the waste electrical and electronic equipment for recycling purpose. For more information about recycling of this product, please contact your local authorities, your household waste disposal service or the shop where you purchased the product. 2002/95/EC RoHS Directive Information concerning limitation of the use of dangerous substances in the electrical and electronic appliances. Out of concern for human health protection and friendly environment, we assure that our products falling under RoHS Directive regulations, regarding the restriction of the use of hazardous substances in electrical and electronic equipment, have been designed and manufactured in compliance with the above mentioned regulation. Simultaneously, we claim that our products have been tested and do not contain hazardous substances whose exceeding limits could have negative impact on human health or natural environment. Information The device, as a part of professional CCTV system used for surveillance and control, is not designed for self installation in households by individuals without technical knowledge. The manufacturer does not bear responsibility for damage or loss of data stored on HDDs or other media occurred during the usage of the product. Prior to undertaking any action that is not provisioned for the given product in its user s manual and other documents delivered with the product, or that arises from the normal application of the product, its manufacturer must be contacted or the responsibility of the manufacturer for the results of such an action shell be excluded. All rights reserved NOVUS Security Sp. z o.o. 2

3 OVUS DVR SYSTEM - User s manual ver. 2.2 CRUCIAL I FORMATIO ATTE TIO! THE K OWLEDGE OF THIS USER S MA UAL IS A I DESPE SIBLE CO DITIO OF A PROPER MULTIPLEXER OPERATI G. YOU ARE KI DLY REQUESTED TO FAMILIARIZE YOURSELF WITH THIS MA UAL BEFORE STARTI G THE DEVICE. THE MA UAL SHOULD BE KEPT FOR FUTURE USE. WAR I G! IN ORDER TO PROTECT YOURSELF AGAINST THE RISK OF FIRE OR ELECTRIC SHOCK YOU NEED TO AVOID PLACING THE DEVICE IN HUMID AND DUSTY PLACES. CAUTIO! THE COVER MUSTN T BE TAKEN OFF. ANY SELF-REPAIRS MUSTN T BE EXECUTED. ALL REPAIRS CAN BE EXECUTED ONLY BY QUALIFIED STAFF OF THE AUTHORISED NOVUS SERVICE. CAUTIO! THE MULTIPLEXER IS SENSITVE TO STATIC CHARGES, THAT IS WHY IT HAS TO BE USED ACCORDING TO DEVICE OPERATION RULES BASED ON CMOS/MOSFET SYSTEMS. I FORMATIO All the data included in this manual are up to date at the moment of printing this manual. Novus Security Sp. z o.o. reserves the right to amend this manual. The producer reserves the right to modify multiplexer s parameters and change its design without notice. All rights reserved NOVUS Security Sp. z o.o. 3

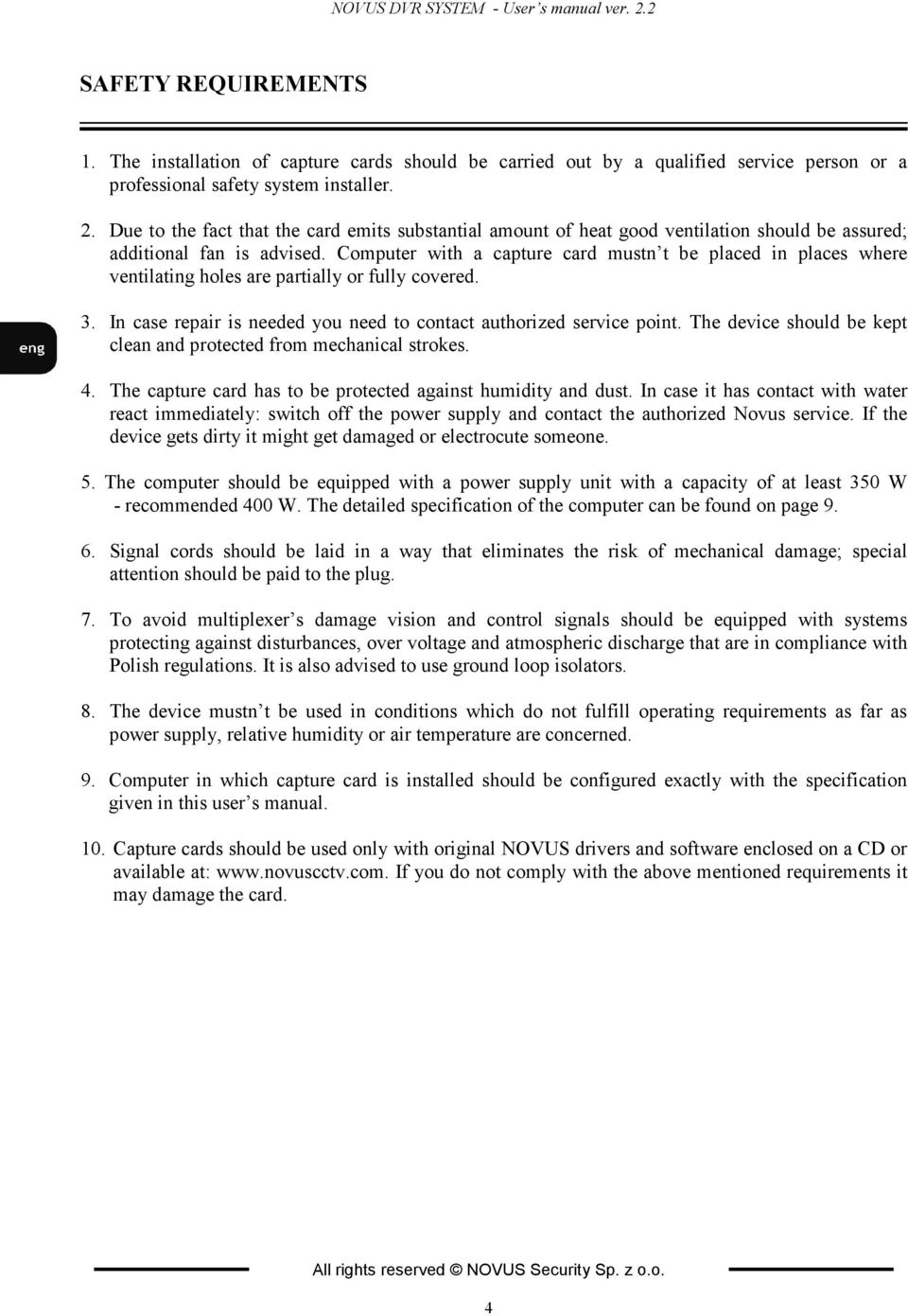

4 OVUS DVR SYSTEM - User s manual ver. 2.2 SAFETY REQUIREME TS 1. The installation of capture cards should be carried out by a qualified service person or a professional safety system installer. 2. Due to the fact that the card emits substantial amount of heat good ventilation should be assured; additional fan is advised. Computer with a capture card mustn t be placed in places where ventilating holes are partially or fully covered. 3. In case repair is needed you need to contact authorized service point. The device should be kept clean and protected from mechanical strokes. 4. The capture card has to be protected against humidity and dust. In case it has contact with water react immediately: switch off the power supply and contact the authorized Novus service. If the device gets dirty it might get damaged or electrocute someone. 5. The computer should be equipped with a power supply unit with a capacity of at least 350 W - recommended 400 W. The detailed specification of the computer can be found on page Signal cords should be laid in a way that eliminates the risk of mechanical damage; special attention should be paid to the plug. 7. To avoid multiplexer s damage vision and control signals should be equipped with systems protecting against disturbances, over voltage and atmospheric discharge that are in compliance with Polish regulations. It is also advised to use ground loop isolators. 8. The device mustn t be used in conditions which do not fulfill operating requirements as far as power supply, relative humidity or air temperature are concerned. 9. Computer in which capture card is installed should be configured exactly with the specification given in this user s manual. 10. Capture cards should be used only with original NOVUS drivers and software enclosed on a CD or available at: If you do not comply with the above mentioned requirements it may damage the card. All rights reserved NOVUS Security Sp. z o.o. 4

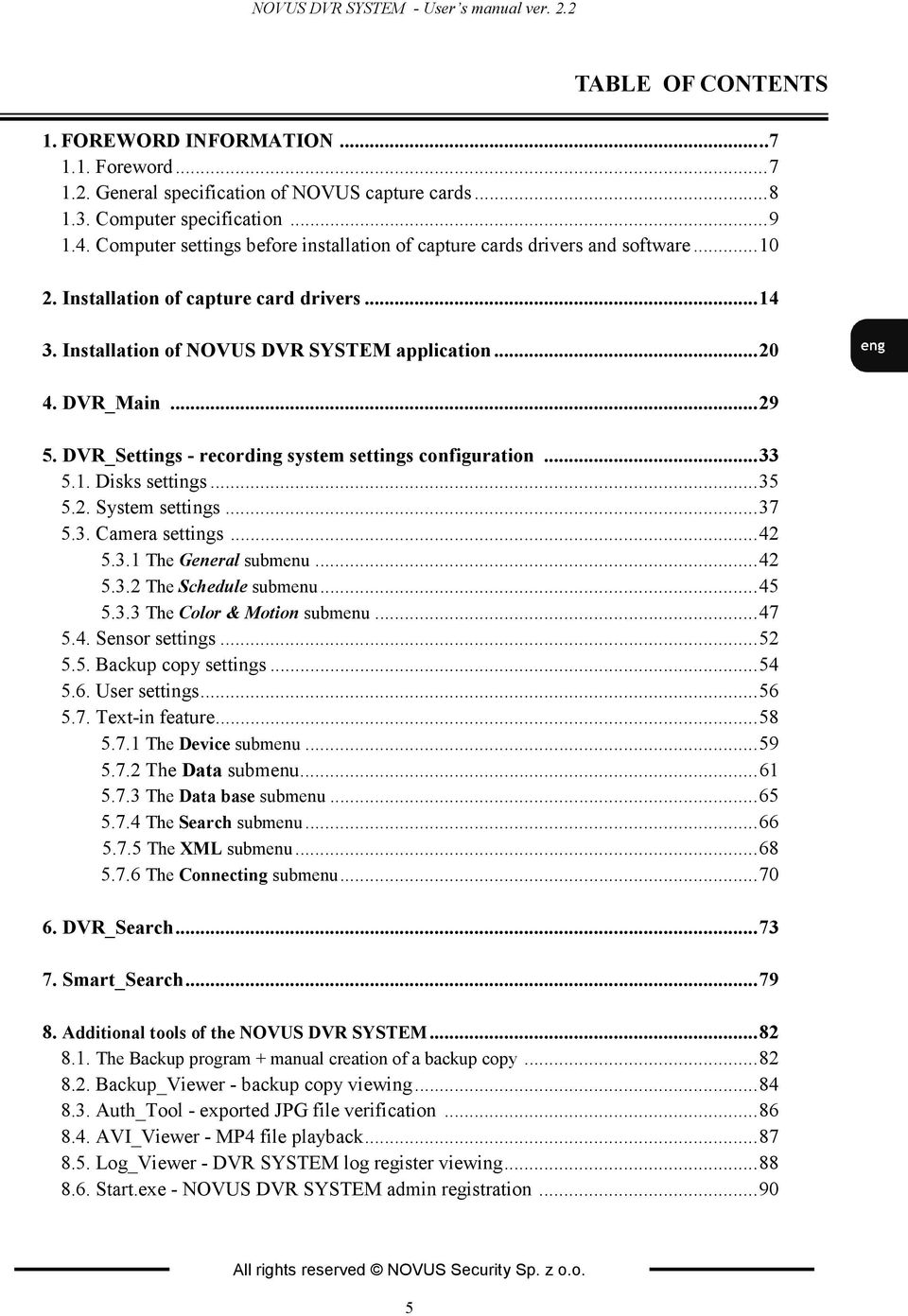

5 OVUS DVR SYSTEM - User s manual ver. 2.2 TABLE OF CO TE TS 1. FOREWORD I FORMATIO Foreword General specification of NOVUS capture cards Computer specification Computer settings before installation of capture cards drivers and software Installation of capture card drivers Installation of OVUS DVR SYSTEM application DVR_Main DVR_Settings - recording system settings configuration Disks settings System settings Camera settings The General submenu The Schedule submenu The Color & Motion submenu Sensor settings Backup copy settings User settings Text-in feature The Device submenu The Data submenu The Data base submenu The Search submenu The XML submenu The Connecting submenu DVR_Search Smart_Search Additional tools of the OVUS DVR SYSTEM The Backup program + manual creation of a backup copy Backup_Viewer - backup copy viewing Auth_Tool - exported JPG file verification AVI_Viewer - MP4 file playback Log_Viewer - DVR SYSTEM log register viewing Start.exe - NOVUS DVR SYSTEM admin registration All rights reserved NOVUS Security Sp. z o.o. 5

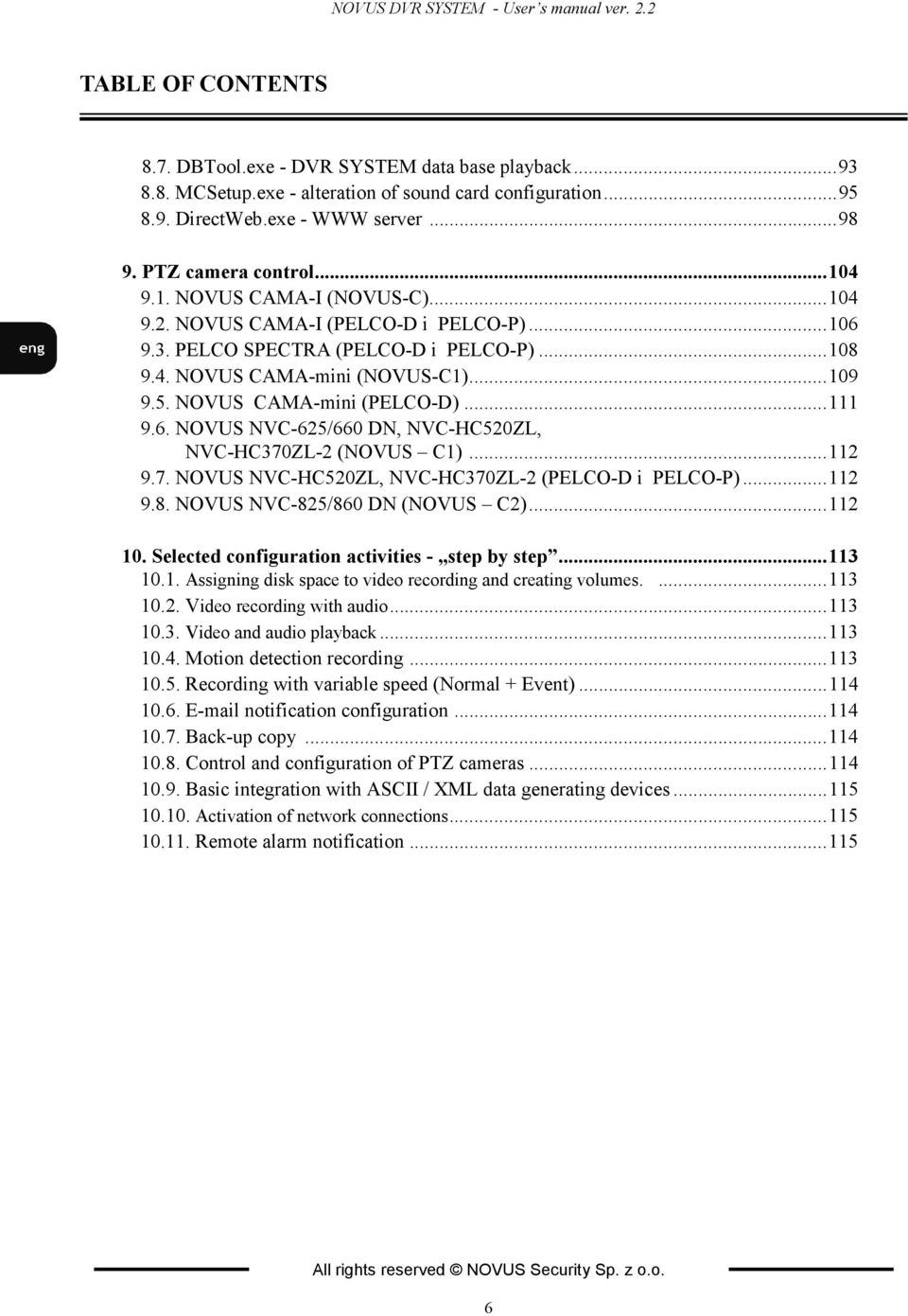

6 OVUS DVR SYSTEM - User s manual ver. 2.2 TABLE OF CO TE TS 8.7. DBTool.exe - DVR SYSTEM data base playback MCSetup.exe - alteration of sound card configuration DirectWeb.exe - WWW server PTZ camera control NOVUS CAMA-I (NOVUS-C) NOVUS CAMA-I (PELCO-D i PELCO-P) PELCO SPECTRA (PELCO-D i PELCO-P) NOVUS CAMA-mini (NOVUS-C1) NOVUS CAMA-mini (PELCO-D) NOVUS NVC-625/660 DN, NVC-HC520ZL, NVC-HC370ZL-2 (NOVUS C1) NOVUS NVC-HC520ZL, NVC-HC370ZL-2 (PELCO-D i PELCO-P) NOVUS NVC-825/860 DN (NOVUS C2) Selected configuration activities - step by step Assigning disk space to video recording and creating volumes Video recording with audio Video and audio playback Motion detection recording Recording with variable speed (Normal + Event) notification configuration Back-up copy Control and configuration of PTZ cameras Basic integration with ASCII / XML data generating devices Activation of network connections Remote alarm notification All rights reserved NOVUS Security Sp. z o.o. 6

7 OVUS DVR SYSTEM - User s manual ver. 2.2 FOREWORD I FORMATIO 1. Foreword information 1.1 Introduction 1. A, B, MPG and AMPG capture cards A, B, MPG and AMPG Series Novus capture cards operation. 2. 1~32 video inputs The software handles up to 32 video channels (32 video inputs 75 Ohm, 1 V p-p ) depending on the model of the installed capture card. 3. 1~32 alarm inputs Up to 32 alarm inputs (detectors). The software allows for combining any number of cameras with each input (detector). Detector activation may induce a defined reaction or may trigger recording process from the cameras combined with the detectors. 4. 1~8 alarm outputs Up to 8 alarm outputs - can be used for connecting external devices such as sirens or alarm centers. Alarm outputs can be activated manually as a result of motion detection or other defined alarm events. 5. 1~32 channel audio recording Multi channel audio recording - audio synchronized with video. The software allows for live listening and video playback with sound. Depending on the capture card model up to 32 audio channels can be recorded. 6. Up to 32 cameras on one screen Split screen: 1, 4, 6, 9, 10, 16, 33 (some of the split screens active depending on the capture card model). 7. Advanced PTZ functions The software allows for a full configuration and control of PTZ cameras, motor-zoom cameras and NOVUS day/night cameras with RS-485 interface. 8. Watchdog function Capture cards are equipped with hardware Watchdog function. In case of system error or when PC does not react Windows is automatically restarted. 9. Advanced motion detection The software allows for detailed specification of the motion detection area as well as sensitivity and activation threshold for each camera. 10. Advanced recoding schedule The software is equipped with a week-hour graphic recording schedule. The choice of recording mode (continuous, motion detection, alarm, alarm + motion detection, continuous + event or only viewing) is independent for each camera. 11. Backup copy The software allows for manual (users select cameras and time range) or automatic (incremental backup) creation of backup copies. 12. etwork connection Network connection through dedicated client software (configuration, monitoring and remote playback), www browser (monitoring and playback) and PDA (live monitoring, playback). 13. Text-in feature Combining text data from cash registers, cash machines, access control with video image. Apart from data visualization the software allows users to search the date according to required criteria. All rights reserved NOVUS Security Sp. z o.o. 7

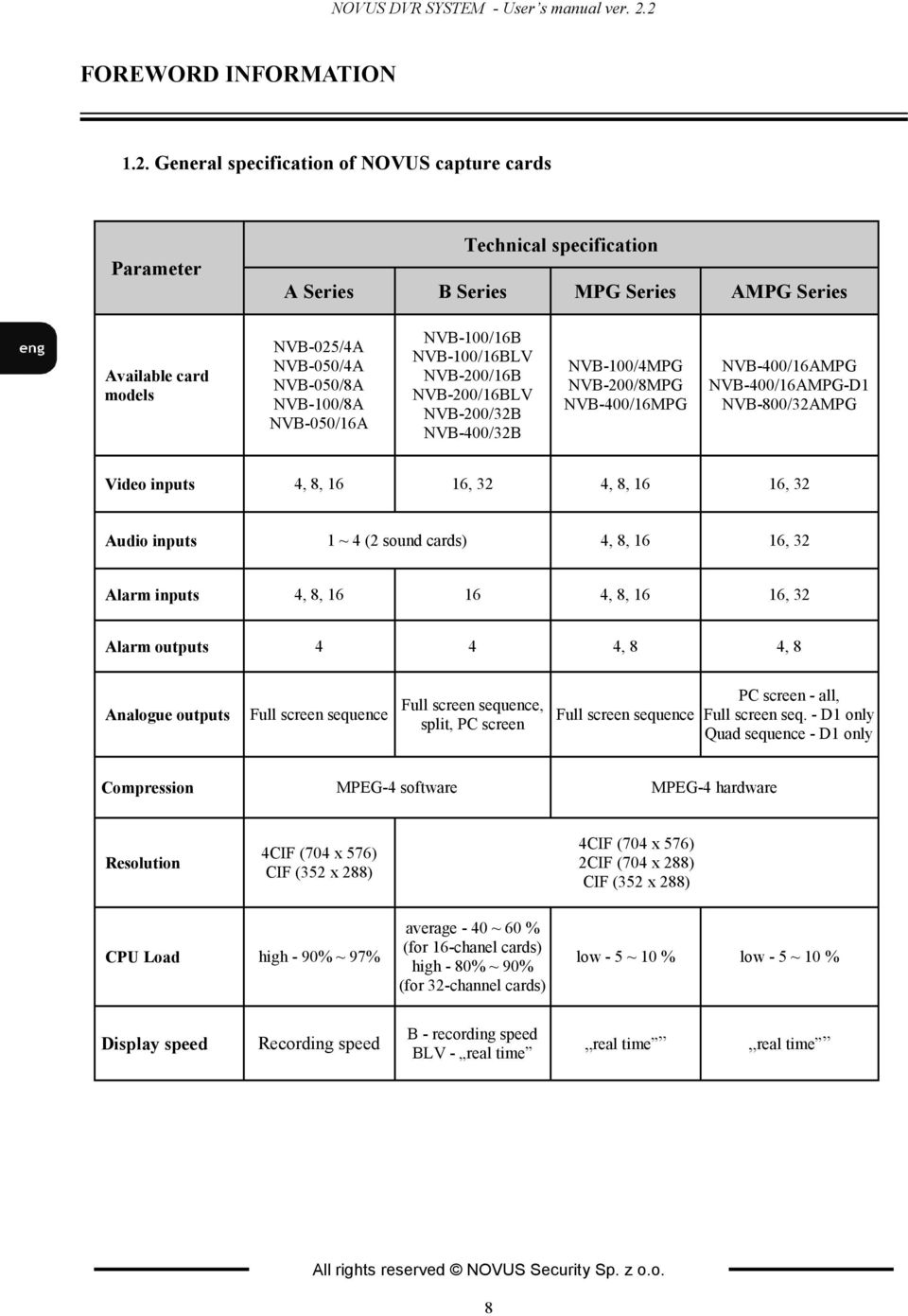

8 OVUS DVR SYSTEM - User s manual ver. 2.2 FOREWORD I FORMATIO 1.2. General specification of OVUS capture cards Parameter Technical specification A Series B Series MPG Series AMPG Series Available card models NVB-025/4A NVB-050/4A NVB-050/8A NVB-100/8A NVB-050/16A NVB-100/16B NVB-100/16BLV NVB-200/16B NVB-200/16BLV NVB-200/32B NVB-400/32B NVB-100/4MPG NVB-200/8MPG NVB-400/16MPG NVB-400/16AMPG NVB-400/16AMPG-D1 NVB-800/32AMPG Video inputs 4, 8, 16 16, 32 4, 8, 16 16, 32 Audio inputs 1 ~ 4 (2 sound cards) 4, 8, 16 16, 32 Alarm inputs 4, 8, , 8, 16 16, 32 Alarm outputs 4 4 4, 8 4, 8 Analogue outputs Full screen sequence Full screen sequence, split, PC screen Full screen sequence PC screen - all, Full screen seq. - D1 only Quad sequence - D1 only Compression MPEG-4 software MPEG-4 hardware Resolution 4CIF (704 x 576) CIF (352 x 288) 4CIF (704 x 576) 2CIF (704 x 288) CIF (352 x 288) CPU Load high - 90% ~ 97% average - 40 ~ 60 % (for 16-chanel cards) high - 80% ~ 90% (for 32-channel cards) low - 5 ~ 10 % low - 5 ~ 10 % Display speed Recording speed B - recording speed BLV - real time real time real time All rights reserved NOVUS Security Sp. z o.o. 8

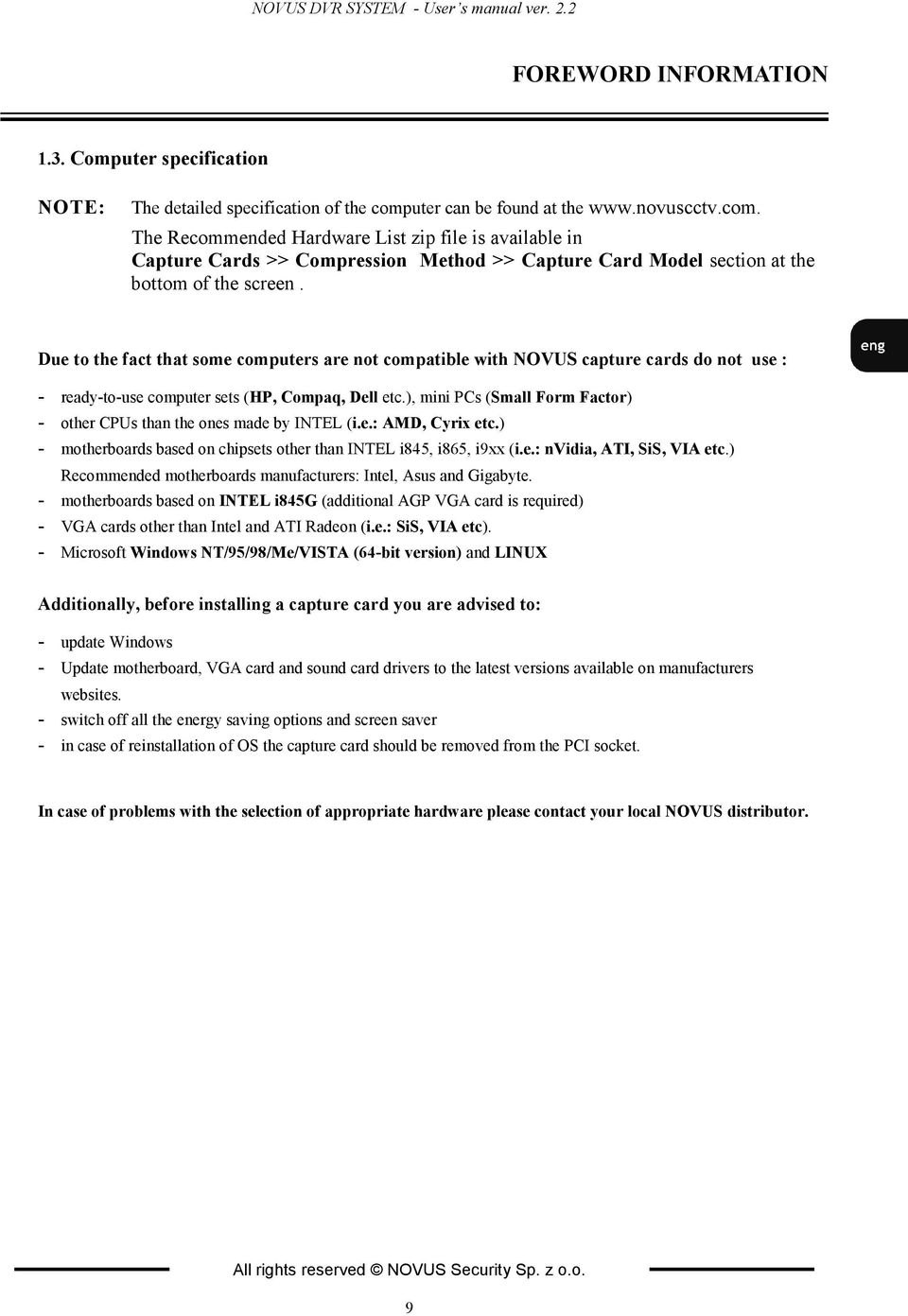

9 OVUS DVR SYSTEM - User s manual ver. 2.2 FOREWORD I FORMATIO 1.3. Computer specification OTE: The detailed specification of the computer can be found at the The Recommended Hardware List zip file is available in Capture Cards >> Compression Method >> Capture Card Model section at the bottom of the screen. Due to the fact that some computers are not compatible with OVUS capture cards do not use : - ready-to-use computer sets (HP, Compaq, Dell etc.), mini PCs (Small Form Factor) - other CPUs than the ones made by INTEL (i.e.: AMD, Cyrix etc.) - motherboards based on chipsets other than INTEL i845, i865, i9xx (i.e.: nvidia, ATI, SiS, VIA etc.) Recommended motherboards manufacturers: Intel, Asus and Gigabyte. - motherboards based on I TEL i845g (additional AGP VGA card is required) - VGA cards other than Intel and ATI Radeon (i.e.: SiS, VIA etc). - Microsoft Windows T/95/98/Me/VISTA (64-bit version) and LI UX Additionally, before installing a capture card you are advised to: - update Windows - Update motherboard, VGA card and sound card drivers to the latest versions available on manufacturers websites. - switch off all the energy saving options and screen saver - in case of reinstallation of OS the capture card should be removed from the PCI socket. In case of problems with the selection of appropriate hardware please contact your local OVUS distributor. All rights reserved NOVUS Security Sp. z o.o. 9

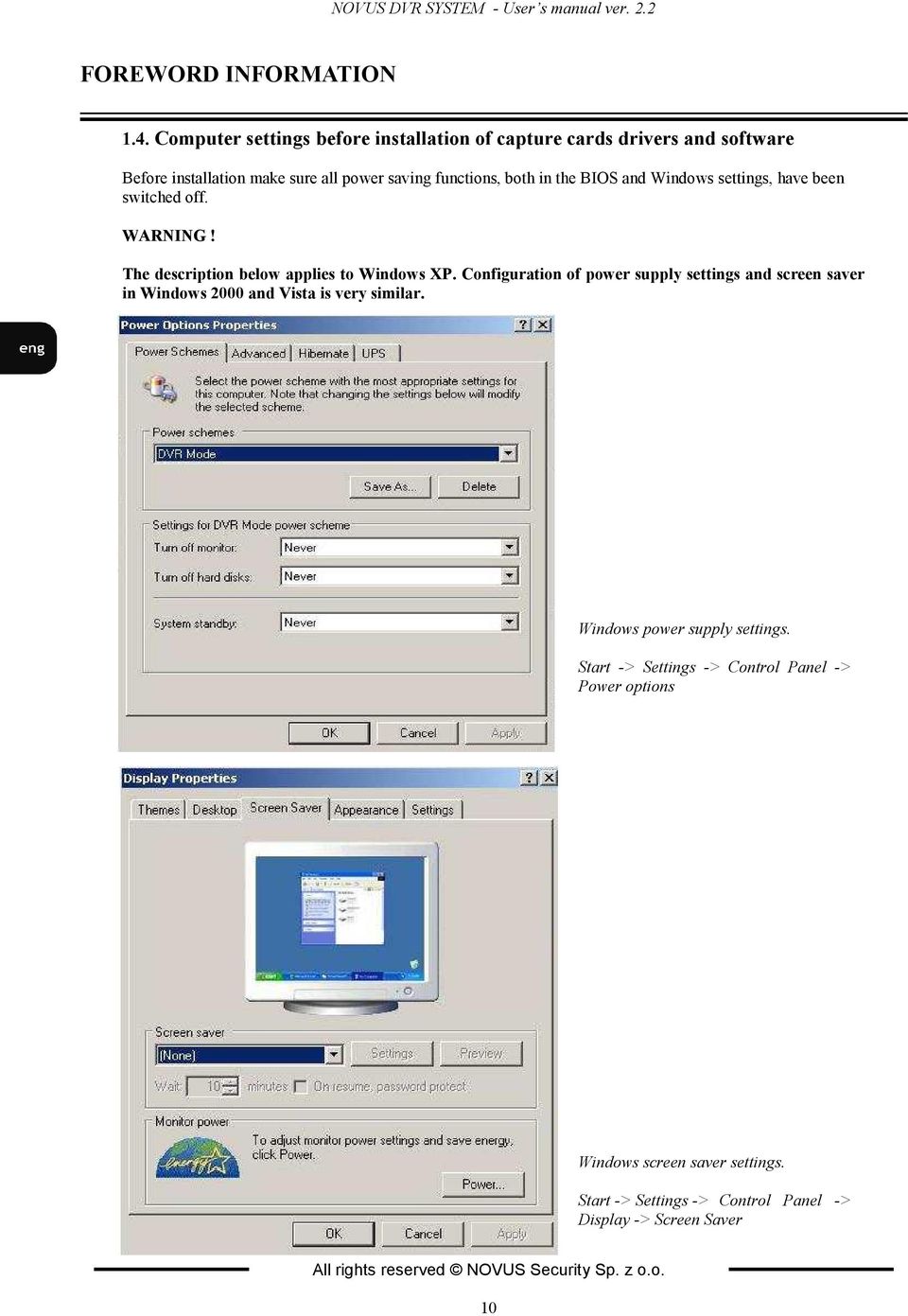

10 OVUS DVR SYSTEM - User s manual ver. 2.2 FOREWORD I FORMATIO 1.4. Computer settings before installation of capture cards drivers and software Before installation make sure all power saving functions, both in the BIOS and Windows settings, have been switched off. WAR I G! The description below applies to Windows XP. Configuration of power supply settings and screen saver in Windows 2000 and Vista is very similar. Windows power supply settings. Start -> Settings -> Control Panel -> Power options Windows screen saver settings. Start -> Settings -> Control Panel -> Display -> Screen Saver All rights reserved NOVUS Security Sp. z o.o. 10

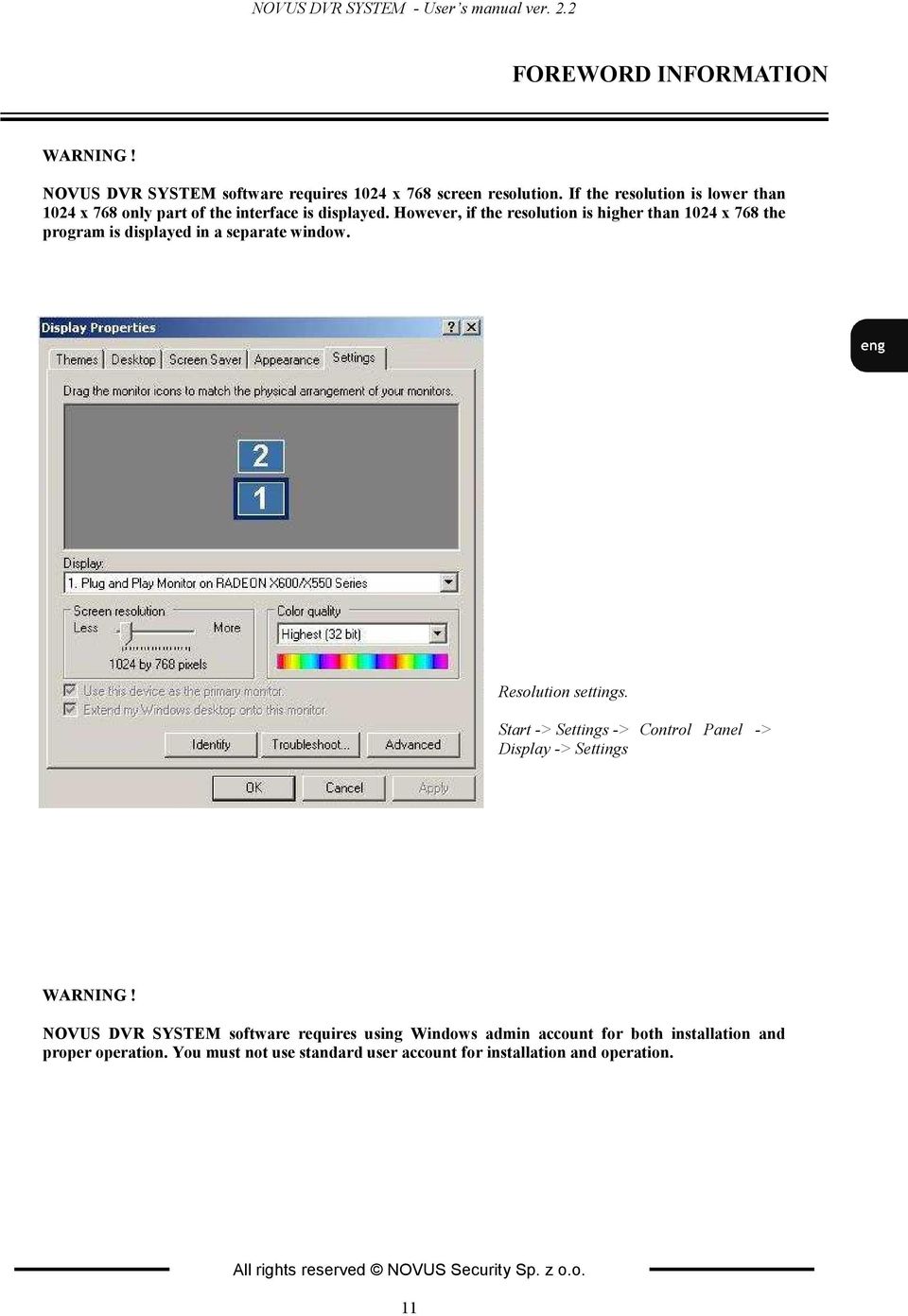

11 OVUS DVR SYSTEM - User s manual ver. 2.2 FOREWORD I FORMATIO WAR I G! OVUS DVR SYSTEM software requires 1024 x 768 screen resolution. If the resolution is lower than 1024 x 768 only part of the interface is displayed. However, if the resolution is higher than 1024 x 768 the program is displayed in a separate window. Resolution settings. Start -> Settings -> Control Panel -> Display -> Settings WAR I G! OVUS DVR SYSTEM software requires using Windows admin account for both installation and proper operation. You must not use standard user account for installation and operation. All rights reserved NOVUS Security Sp. z o.o. 11

12 OVUS DVR SYSTEM - User s manual ver. 2.2 FOREWORD I FORMATIO WAR I G! Before OVUS DVR ET software installation with the Microsoft Windows Vista operating system you have to disable the User Account Control function according to the procedure described below. Run the Windows Control Panel (Start -> Control Panel) Select the User Accounts category. Select the user for OVUS DVR ET installation and select Turn User Account Control on or off. Turn off the Use User Account Control (UAC) to help protect your computer feature and click OK button. All rights reserved NOVUS Security Sp. z o.o. 12

13 OVUS DVR SYSTEM - User s manual ver. 2.2 FOREWORD I FORMATIO After turning off the Use User Account Control (UAC) to help protect your computer feature, to apply the changes the Windows system have to be restarted. Select Restart ow for restarting the system immediately or Restart Later if you need to leave over the system restart. WAR I G! The system restart is a must to complete the UAC (User Account Control) feature turning off. The OVUS DVR ET software can be installed only after restarting the operating system. If you do not follow the procedure above, the installation of OVUS DVR ET software can be impossible or the application could not work properly / stable. All rights reserved NOVUS Security Sp. z o.o. 13

14 OVUS DVR SYSTEM - User s manual ver. 2.2 I STALLATIO OF CAPTURE CARD DRIVERS 2. Installation of capture card drivers WAR I G! Please follow the instructions below to obtain proper operation of the image recording system. Improper driver installation (automatic Windows installation included) may cause problems with installation or starting of DVR_Main software, and, consequently its improper operation. Before software installation, proper installation of capture card drivers is indispensable. After you put the card in the PCI socket, switch the computer on and the system detects presence of a new device cancel automatic process of Windows drivers installation. To cancel automatic process of Windows drivers installation please select Cancel. The operation needs to be repeated for each driver of a particular capture card type - more info on page 17. After you insert the CD-ROM with Novus software please select interface language and capture card model. After selecting drivers option please start Installer.exe software. You select Capture cards, card model and Drivers from the Programs menu. All rights reserved NOVUS Security Sp. z o.o. 14

15 OVUS DVR SYSTEM - User s manual ver. 2.2 I STALLATIO OF CAPTURE CARD DRIVERS To install the drivers please start the Installer.exe software.. WAR I G! In case of problems with starting the CD-ROM with ovus software please go to D:\fs\command\pl\karty\ (for CD-ROM driver seen in Windows under the letter D:) where all capture card software can be found. Capture card drivers can be found in D:\fs\command\pl\karty\driver\. After selecting it the following Windows appears: To continue installation process please select ext. All rights reserved NOVUS Security Sp. z o.o. 15

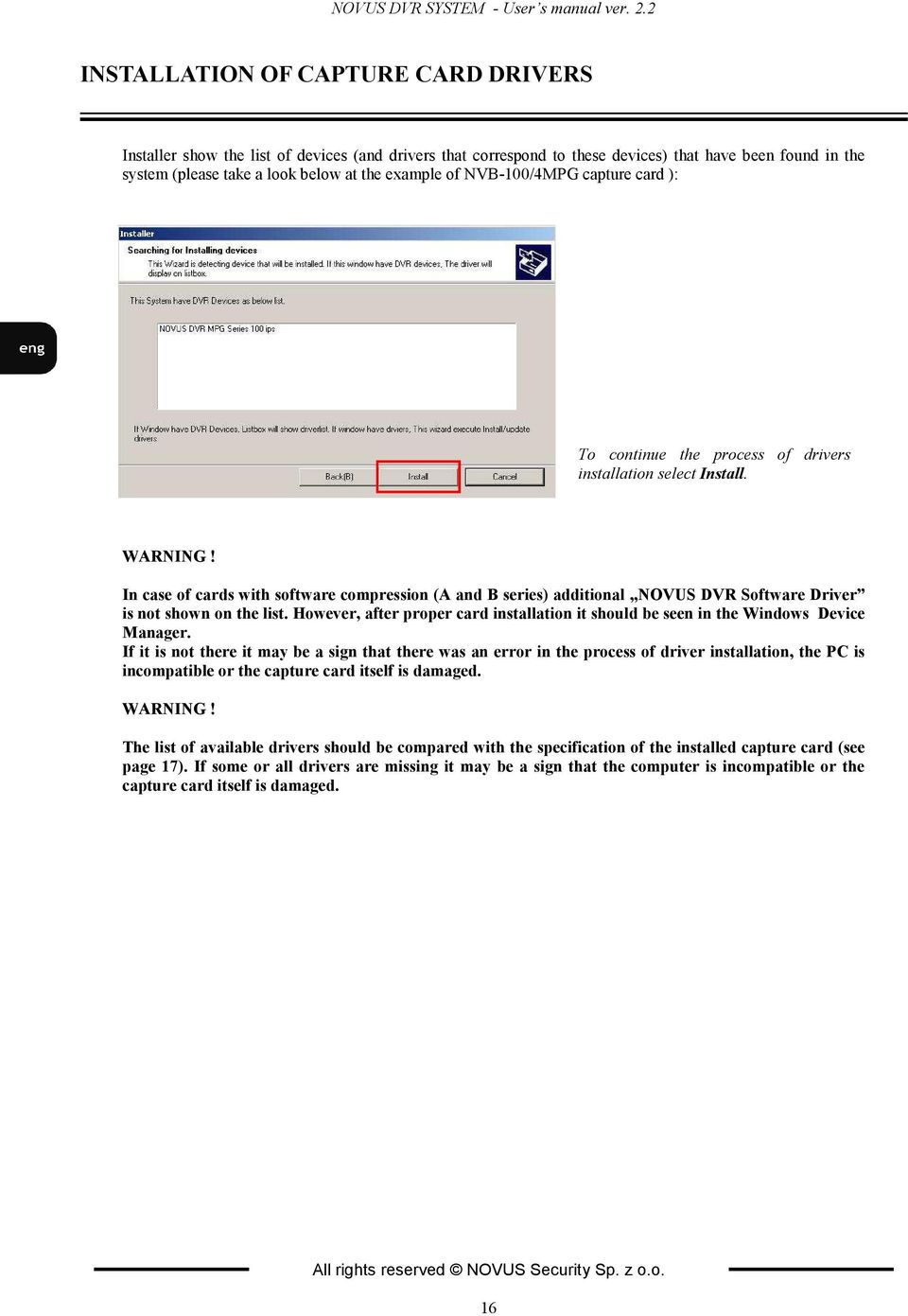

16 OVUS DVR SYSTEM - User s manual ver. 2.2 I STALLATIO OF CAPTURE CARD DRIVERS Installer show the list of devices (and drivers that correspond to these devices) that have been found in the system (please take a look below at the example of NVB-100/4MPG capture card ): To continue the process of drivers installation select Install. WAR I G! In case of cards with software compression (A and B series) additional OVUS DVR Software Driver is not shown on the list. However, after proper card installation it should be seen in the Windows Device Manager. If it is not there it may be a sign that there was an error in the process of driver installation, the PC is incompatible or the capture card itself is damaged. WAR I G! The list of available drivers should be compared with the specification of the installed capture card (see page 17). If some or all drivers are missing it may be a sign that the computer is incompatible or the capture card itself is damaged. All rights reserved NOVUS Security Sp. z o.o. 16

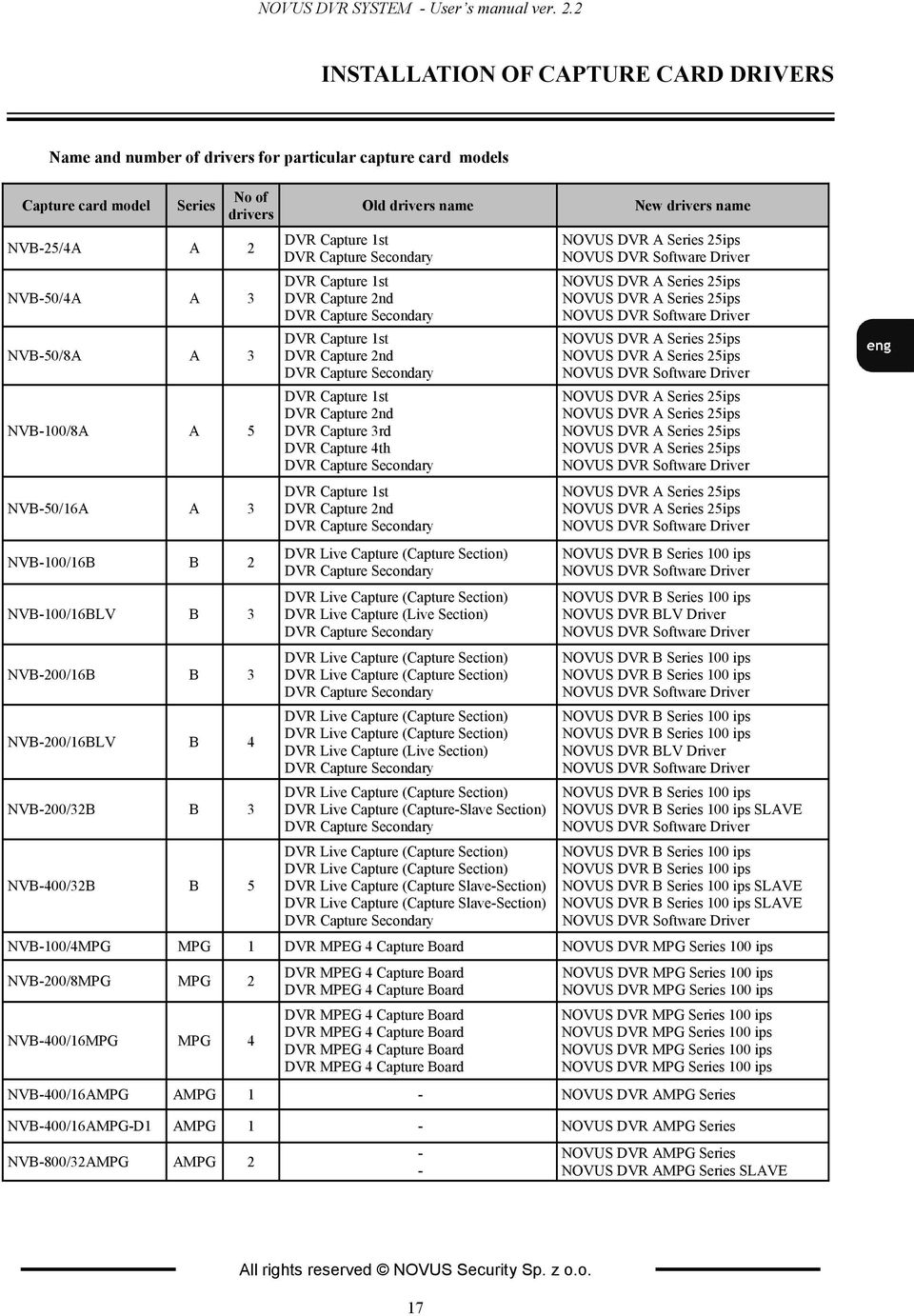

17 OVUS DVR SYSTEM - User s manual ver. 2.2 I STALLATIO OF CAPTURE CARD DRIVERS ame and number of drivers for particular capture card models Capture card model NVB-25/4A NVB-50/4A NVB-50/8A Series A A A o of drivers NVB-100/8A A 5 NVB-50/16A A 3 NVB-100/16B B 2 NVB-100/16BLV B 3 NVB-200/16B B 3 NVB-200/16BLV B 4 NVB-200/32B B 3 NVB-400/32B B Old drivers name DVR Capture 1st DVR Capture Secondary DVR Capture 1st DVR Capture 2nd DVR Capture Secondary DVR Capture 1st DVR Capture 2nd DVR Capture Secondary DVR Capture 1st DVR Capture 2nd DVR Capture 3rd DVR Capture 4th DVR Capture Secondary DVR Capture 1st DVR Capture 2nd DVR Capture Secondary DVR Live Capture (Capture Section) DVR Capture Secondary DVR Live Capture (Capture Section) DVR Live Capture (Live Section) DVR Capture Secondary DVR Live Capture (Capture Section) DVR Live Capture (Capture Section) DVR Capture Secondary DVR Live Capture (Capture Section) DVR Live Capture (Capture Section) DVR Live Capture (Live Section) DVR Capture Secondary DVR Live Capture (Capture Section) DVR Live Capture (Capture-Slave Section) DVR Capture Secondary DVR Live Capture (Capture Section) DVR Live Capture (Capture Section) DVR Live Capture (Capture Slave-Section) DVR Live Capture (Capture Slave-Section) DVR Capture Secondary ew drivers name NOVUS DVR A Series 25ips NOVUS DVR Software Driver NOVUS DVR A Series 25ips NOVUS DVR A Series 25ips NOVUS DVR Software Driver NOVUS DVR A Series 25ips NOVUS DVR A Series 25ips NOVUS DVR Software Driver NOVUS DVR A Series 25ips NOVUS DVR A Series 25ips NOVUS DVR A Series 25ips NOVUS DVR A Series 25ips NOVUS DVR Software Driver NOVUS DVR A Series 25ips NOVUS DVR A Series 25ips NOVUS DVR Software Driver NOVUS DVR B Series 100 ips NOVUS DVR Software Driver NOVUS DVR B Series 100 ips NOVUS DVR BLV Driver NOVUS DVR Software Driver NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips NOVUS DVR Software Driver NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips NOVUS DVR BLV Driver NOVUS DVR Software Driver NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips SLAVE NOVUS DVR Software Driver NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips SLAVE NOVUS DVR B Series 100 ips SLAVE NOVUS DVR Software Driver NVB-100/4MPG MPG 1 DVR MPEG 4 Capture Board NOVUS DVR MPG Series 100 ips NVB-200/8MPG MPG 2 NVB-400/16MPG MPG 4 DVR MPEG 4 Capture Board DVR MPEG 4 Capture Board DVR MPEG 4 Capture Board DVR MPEG 4 Capture Board DVR MPEG 4 Capture Board DVR MPEG 4 Capture Board NOVUS DVR MPG Series 100 ips NOVUS DVR MPG Series 100 ips NOVUS DVR MPG Series 100 ips NOVUS DVR MPG Series 100 ips NOVUS DVR MPG Series 100 ips NOVUS DVR MPG Series 100 ips NVB-400/16AMPG AMPG 1 - NOVUS DVR AMPG Series NVB-400/16AMPG-D1 AMPG 1 - NOVUS DVR AMPG Series NVB-800/32AMPG AMPG NOVUS DVR AMPG Series NOVUS DVR AMPG Series SLAVE All rights reserved NOVUS Security Sp. z o.o. 17

18 OVUS DVR SYSTEM - User s manual ver. 2.2 I STALLATIO OF CAPTURE CARD DRIVERS During the installation of each driver the system informs about conformity with Windows XP: Select Continue Anyway, the operation needs to be repeated for each driver of a particular capture card model - more info on page 17. Installer informs about successful installation and the necessity to restart the system: After the drivers have been installed please select Reboot to restart the system. WAR I G! In case there isn t a message informing about proper drivers installation or system restart during drivers installation the process of drivers installation should be repeated in the Windows Rescue Mode. All rights reserved NOVUS Security Sp. z o.o. 18

19 OVUS DVR SYSTEM - User s manual ver. 2.2 I STALACJA STEROW IKÓW KARTY WIZYJ EJ After successful drivers installation and restarting the system, ale the drivers can be found in the Windows Device Manager (chart on page 17). Print screen of correctly installed drivers for NVB-200/8MPG capture card: After successful drivers installation you can start the installation process of DVR Main software. All rights reserved NOVUS Security Sp. z o.o. 19

20 OVUS DVR SYSTEM - User s manual ver. 2.2 I STALLATIO OF OVUS DVR SYSTEM APPLICATIO 3. Installation of OVUS DVR SYSTEM application WAR I G! The software is devoted to A, B and MPG Series OVUS capture cards. The software is not suitable for older capture cards versions that do not have a letter marking (i.e.: VB-025/4, VB-100/16 etc). For such capture cards types please use the latest available software version ( ) devoted to those cards. Video data base format has not been changed that is why after the installation of 7.xx version, the recording from versions 5.xx and 6.xx will still be available. If there is a previous version of NOVUS DVR SYSTEM software (i.e.: or earlier) installed in the system it needs to be uninstalled using the Start menu. After the software has been uninstalled PC will automatically restart. Select Programs, next DVR SYSTEM and next Uninstall from the Start menu WAR I G! OVUS capture card software installation and operation requires the administrator rights for logged in Windows user. WAR I G! During 7.xx version software installation with existing on HDD 6.xx version video data base the selecting of the first HDD to start record video data could be necessary. This problem concerns especially the installations with multiple HDDs. The warning message Failed to open database during DVR_MAI application start is displayed. The DBTOOL application have to be used to correct this problem. After selecting the proper HDD as first for video recording click Modify button and then Close button. All rights reserved NOVUS Security Sp. z o.o. 20

21 OVUS DVR SYSTEM - User s manual ver. 2.2 I STALLATIO OF OVUS DVR SYSTEM APPLICATIO After starting CD-ROM with NOVUS software please select interface language, capture card model, and after selecting DVR_MAIN software start Setup.exe file. Select Capture cards, card model and DVR_MAI software from the Programs menu. ATTE TIO!!! In case of problems with launching of the start interface of OVUS CD-ROM you need to go to D:\fs\command\pl\karty\ (for CD-ROM drive seen under the letter D: in the system) where all capture card software can be found. Selection of installation language is the first stage of software installation: To start installation of OVUS DVR SYSTEM click on the Setup.exe icon. Language selection is confirmed by clicking OK. All rights reserved NOVUS Security Sp. z o.o. 21

22 OVUS DVR SYSTEM - User s manual ver. 2.2 I STALLATIO OF OVUS DVR SYSTEM APPLICATIO After starting the installer information about version number, issue date and the symbol of automatically detected capture card is displayed in the upper left corner: Version : Detected card series :B Issue date :2006/11/31 The letter which follows the series number informs about automatically detected card type. The letter A stands for A series capture cards, B stands for B series capture cards (BLV included), M stands for MPG and AMPG series capture cards, No letter - automatic capture card detection was not successful. WAR I G! In case there is not any letter the software cannot automatically detect the installed capture card. So please make sure if the PC fulfills OVUS requirements and if the drivers have been properly installed. Next, the following window appears: Click ext to proceed with the installation. Select Anyone who uses his computer (all users) option for the Windows multi-user installation or Only for me for the single user installation (only for currently logged in Windows user). Click ext to proceed with the installation. All rights reserved NOVUS Security Sp. z o.o. 22

23 OVUS DVR SYSTEM - User s manual ver. 2.2 I STALLATIO OF OVUS DVR SYSTEM APPLICATIO Select the folder where the software is installed: To change default software localization press Browse and point to a folder where the software is installed Then press ext to continue the installation.. Select video format suitable for CCTV cameras: Select PAL or TSC depending on the cameras you use. Then press ext to continue the installation. Installation according to predefined criteria takes place. The process of installation ends when the system asks you to give user name and password for the system admin or asks for correction of automatically detected capture card parameters: Click OK to register the admin account. All rights reserved NOVUS Security Sp. z o.o. 23

24 OVUS DVR SYSTEM - User s manual ver. 2.2 I STALLATIO OF OVUS DVR SYSTEM APPLICATIO Admin Registration panel differs depending on the installed capture card series: A-Series B-Series MPG-Series AMPG-Series All rights reserved NOVUS Security Sp. z o.o. 24

25 OVUS DVR SYSTEM - User s manual ver. 2.2 I STALLATIO OF OVUS DVR SYSTEM APPLICATIO After checking card parameters and their correction (if such a need arises), writing admin name and password, the software confirms proper registration with the following message : Click OK to finish installation process. WAR I G! In case of automatic capture card detection the only thing you should do is to correct detected card parameters, however, in case of manual capture card selection the parameters are set randomly. It is indispensable that you set the proper parameters based on the installed card specification. If you improperly set the parameters of the installed card it may cause unstable software operation or you may not be able to start the software at all. After the installation is over the PC has to be restarted: Click Finish to restart the PC. WAR I G! PC restart is and indispensable stage of a proper software installation. In case the finishing stage of the installation differs from the one described above, first, make sure your PC fulfills OVUS requirements and capture card drivers have been properly installed. ext, the installation process needs to be carried out again. All rights reserved NOVUS Security Sp. z o.o. 25

26 OVUS DVR SYSTEM - User s manual ver. 2.2 I STALLATIO OF OVUS DVR SYSTEM APPLICATIO In case the process of automatic card model detection fails (no letter after version number on the installation screen - see page 17) he installer displays the following message: Click OK to start manual installation only when you are sure that the drivers installation have been properly installed. After selecting video format the software displays a warning and asks you to select the card model manually: Click OK to continue in the manual mode of card model selection. Select proper model of the installed capture card (the print screen shows VB-200/8MPG capture card). If you change default software localization, click Browse and point to a previously selected folder. Click ext to continue the installation. All rights reserved NOVUS Security Sp. z o.o. 26

27 OVUS DVR SYSTEM - User s manual ver. 2.2 I STALLATIO OF OVUS DVR SYSTEM APPLICATIO After successful software installation and PC restart icons of three main modules of NOVUS DVR SYSTEM software appear on the desktop: DVR_Main (main program - monitoring), DVR_Search (recording material playback) and DVR_Settings (registration system configuration). DVR_Main - monitoring, DVR_Search - playback DVR_Settings - configuration All the above mentioned elements and additional tools can be found in the Start menu -> Programs -> DVR SYSTEM Additional tools available in NOVUS DVR SYSTEM: Auth_Tool - image authenticity AVI_Viewer - playing MP4 files Backup - backup copy Backup_Viewer - copy playback Log_Viewer - event (logs) viewing Auth_Tool AVI_Viewer Backup Backup_Viewer Log_Viewer - tool that allows users to verify the authenticity of saved in JPEG and AVI format - program for playing exported MP4 files - program for creating backup copy manually - program for backup copy playback - tool that allows users to view logs / system events All rights reserved NOVUS Security Sp. z o.o. 27

28 OVUS DVR SYSTEM - User s manual ver. 2.2 I STALLATIO OF OVUS DVR SYSTEM APPLICATIO To access particular registration system modules you need to undergo verification process. After starting selected program login window appears on the screen - it is necessary to give correct user name and password: Input user name, password and click OK. To perform initial configuration of recording system you need to: 1. Start DVR_Settings, go to Disk Settings submenu and specify system disk area devoted to video recording, following the clues on page Set registration parameters in the Camera Settings submenu, following the clues on page Configure user rights in the Users submenu, following the clues on page Save the changes and close DVR_Settings program. 5. Start DVR_Main. WAR I G! To improve system security please use more sophisticated passwords. You can not use the special characters (e.g.., ; : etc) both for user name and password. It is advised that you create your own, default user account and delete guest account especially as far as networking is concerned. There two predefined, default user accounts in the system : admin (introduced at the installation stage) and default user: guest. Guests rights allow him to start the system and assign the scope of user s actions without additional logging in. To obtain greater access you need to create an account with greater access (requires logging in) or set the default user attribute for the user with greater access (it doesn t require additional logging in). You cannot delete admin account in the Users submenu. The system requires one user with the default user attribute. All rights reserved NOVUS Security Sp. z o.o. 28

29 OVUS DVR SYSTEM - User s manual ver. 2.2 DVR_MAI 4. DVR_Main After starting DVR_Main main panel of NOVUS DVR SYSTEM software appears. Minimize Network connection Recording/HDDs Logging in, PTZ panel / Image settings PTZ panel selection / Image settings Main window camera images Split screen panel PTZ camera control Date and time, software version, number of video channels Camera status Relay outputs control Alarm recording Starting of other system modules Audio playback and system shutdown Date and time Date is displayed in the MM-DD-RRRR format and time in the GG:MM:SS format Ver B - 16 CH - additionally software version ( ) and channel number (16 CH) of the installed card and the letter that stands for card series are displayed : A - A Series, B - B Series (BLV cards included), M - MPG and AMPG Series Buttons with camera numbers correspond to the status of particular video channels. Button color means: grey - inactive camera, orange - active camera, currently displayed on the screen, yellow - active camera, currently not displayed on the screen, flashing orange or yellow - signal loss Camera status indicator: red - images from the camera are recorded brown - images from the camera are not recorded All rights reserved NOVUS Security Sp. z o.o. 29

30 OVUS DVR SYSTEM - User s manual ver. 2.2 DVR_MAI Alarm output panel allows for direct relay 1 ~ 8 (only NVB-400/16MPG capture card) or 1 ~ 4 outputs (other card models) control. Alarm recording button - when you press this button the software starts recording images from all the cameras regardless of schedule settings. Switching to other system modules without closing DVR_Main program Settings - registration system configuration (some options are available only when DVR_Main is switched off i.e.: disk settings, camera activation, change of the recording resolution). Search - viewing of recorded video material (DVR_Search) Smart Search - event search (changes in the image), text search (Smart_Search) Shutting down DVR_Main program (simultaneous end of recording). You can restrict the usage of the button a proper configuration of user accounts (see page 56). Audio playback. When you press the button the software play back the first recorded audio channel. To play back the audio connected with a particular camera click on the image from this camera. More info about audio recording (see page 40 and the NOVUS capture card installation manual). PZT camera control. When you configure PTZ camera settings in the DVR_Settings and test its control from the main panel you can control camera s movements, Zoom and Sharpness as well as call and save presets and start pattern. More about PTZ camera control (see page 50 and the NOVUS capture card installation manual). In the image adjustment panel, it is possible to control brightness, contrast, saturation and hue for each camera independently. All rights reserved NOVUS Security Sp. z o.o. 30

31 OVUS DVR SYSTEM - User s manual ver. 2.2 DVR_MAI The buttons allow you to select the panel available below: Camera - PTZ camera control, Image - image setting. The Open button allows users to access color or PTZ camera settings depending on the selection by means of Camera and Image buttons. The Close button closes PTZ camera or image settings button. The Login button allows to log a user to the system The Logout button logs out a user and default user rights are ON Hard disk status panel - displays the disk where recording is taking place (C:), box number on the disk (2000) currently saved box number (168), and number of days with recordings that are in the archive(5 Days). Additionally, the load of disk on which recording is taking place is displayed graphically in the form that can be seen above the main window. The windows shows the network connection status and the process of creating backup copy. Signaling of background backup copy creation. Signaling of active network connection from the level of client DVR_Net software, Internet Explorer browser or client PDA_Net. Additionally, after placing mouse cursor over network connection panel users get information about IP address from which client software originates the connection. The DVR_Main Minimization button WAR I G! If you minimize DVR_Main causes the software to work in the background. Starting additional applications requiring large RAM and/or CPU capacity may result in a faulty operation of the program (recording a lesser number of frames than the nominal value). In consequence the DVR_Main may malfunction and recording may be ceased. All rights reserved NOVUS Security Sp. z o.o. 31

32 OVUS DVR SYSTEM - User s manual ver. 2.2 DVR_MAI Split screen selection - 1, 4, 6, 10, 16 and 33 cameras (only 32-channel cards). The selection of next camera or camera group i.e.: in case of splitting the screen into 4 and the first four cameras - 1, 2, 3, 4 it displays cameras 5, 6, 7 and 8. Automatic change of the displayed camera or camera group. Sequence time change is defined in the settings menu. Settings -> System -> PC Screen sequence interval. Zoom in / zoom out of the screen area for the camera images, it also hides a part of control panel. You can achieve this by pressing F5. If you want to return to the full screen view press F5 and F6. If you first press F6 and then F5 the screen go back to its standard size. Enlarging the screen area for camera pictures and control panel reduction. This effect is also achieved by pressing F5 key. Next step of enlarging the screen area for camera pictures. The full screen mode is achieved by key combination F5 and F6. The reverse combination F6 next F5 returns the standard picture size. All rights reserved NOVUS Security Sp. z o.o. 32

33 OVUS DVR SYSTEM - User s manual ver. 2.2 DVR_SETTI GS - RECORDI G SYSTEM SETTI GS CO FIGURATIO 5. Recording system configuration - DVR_Settings DVR_Settings software enables recording system configuration based on capture card. To start it click SETTINGS on the main panel of DVR_Main software or directly from a shortcut placed on the desktop. Clicking SETTINGS on the main panel of DVR_Main software starts DVR_Settings application while the main program (video recording) is in operation.. Some options directly connected with recording are unavailable in this mode i.e.: disk settings, camera activation or change in the recording resolution for particular cameras. In there is a need to change the above mention settings close the main program (stop video recording) and next start the DVR_Settings software using the desktop shortcut. All the configuration options of video recording system are available in this mode. The main screen of DVR_Settings software All rights reserved NOVUS Security Sp. z o.o. 33

34 OVUS DVR SYSTEM - User s manual ver. 2.2 DVR_SETTI GS - RECORDI G SYSTEM SETTI GS CO FIGURATIO Particular system settings are grouped in the submenu sections: 1. Disk Tool - disk management within the system: - volume adding (allocating disk space devoted to video recording) - volume deleting (creating free disk space) - displaying information about free disk space 2. System - main settings of video recording system: - system name and localization, - network connection configuration - Watchdog settings - automatic PC restart schedule - automatic DVR_Main start settings - system events (logs) saving - PC screen and analogue video settings - audio recording - SMTP server settings (sending alarm messages) - CD recording - automatic system user log-out 3. Camera - recording parameters configuration for particular video channels: - camera name, resolution, compression level and recording speed - linking audio and video recording - pre and post alarm recording - system reaction settings when video loss occurs - recording and remote event notification schedule - motion detection and action on motion detection settings - image settings (brightness, contrast, saturation, hue) - PTZ camera settings 4. Sensor - alarm inputs configuration, - alarm inputs activation and configuration - linking of alarm inputs with video channels - action settings for activation of alarm inputs 5. Backup - automatic creation of backup copy, - backup cope mode and localization settings - selection of cameras and time of copied recordings - backup copy schedule - backup copy overwriting and automatic start of copying process 6. Users admin - user rights, - setting user rights, entry level and password for video recording system user 7. Text Inserting - setting cooperation parameters of video recording system with devices generating ASCII/XML data: POS systems, access control systems, cash machines etc. - settings of text data reception protocols - settings of sent text data protocols - linking of text data reception with a given camera or camera group - settings of text display - font, color, script All rights reserved NOVUS Security Sp. z o.o. 34

35 OVUS DVR SYSTEM - User s manual ver. 2.2 DISK SETTI GS 5.1. Disk Tool Disk Tool submenu allows users to configure disks devoted to video recording. Information about volume number Information about used disk space and volume creation Chart with disks detected in the system Volume creation progress bar Function buttons Function buttons : Delete Volumes Clear Volumes Create Volumes Close Deletes all the volumes from a selected hard disk. Clears the whole volume content from a selected hard disk (volume number remains unchanged). Creates volumes added to disk table. Closes Disk Tool submenu The Volume Information panel: Total volumes Current Volume Shows number of volumes available for video recording on all disks in the system. Shows volume number where video recording takes place. WAR I G! Volume is a separate unit on a hard disk devoted to video recording. A 66 MB *.DAT file is a physical representation of a volume. All rights reserved NOVUS Security Sp. z o.o. 35

36 OVUS DVR SYSTEM - User s manual ver. 2.2 DISK SETTI GS The Disk Information shows the detailed information for selected hard disk: Total Size (MB) Used Space (MB) Free Space (MB) Max Volumes Volumes on Disk Add ew Volume Disk capacity in megabytes (MB). Used disk space in megabytes (MB). Free disk space in megabytes (MB). Maximum number of volumes that can be created on a selected disk. Number of already created volumes on a disk. Adding (creating) new volumes. Disks detected in the system: Hard Disk Used / Total (MB) Hard disk letter mark in Windows. The ratio of used disk space to the overall disk capacity (in megabytes). Used Rate (%) The ratio of used disk space to its capacity (in %). Max Volumes Volumes on Disk Volume size Maximum number of volumes that can be created on a selected disk. Number of volumes on a given disk. Number of volumes to be created on a given disk. To create volumes, in the Add Volumes window put a required volume number (it cannot be bigger than the Max. Volume umber) and confirm by clicking Add. After that in the Add Volumes position of the disk chart appears the number of volumes you want to add. The process of creation of new volumes begins after pressing Create Volumes. The system overwrites video material by default. When the last volume is saved the first one (with the oldest data) is overwritten. If you do not want the system to overwrite the data please go to System submenu of the DVR_Settings program, tick the Full Disk - otification option and in the open Properties panel select Stop Recording. All rights reserved NOVUS Security Sp. z o.o. 36

37 OVUS DVR SYSTEM - User s manual ver. 2.2 SYSTEM SETTI GS 5.2 System settings System submenu configures key parameters in the video recording system. Information on server localization, backup / restore system settings Start split screen settings and sequence duration Application launch settings Additional settings System event recording settings Function buttons Function keys: Virtual keyboard Apply Save & Close Cancel Enabling the on-screen keyboard Applying changes introduced in the menu Saving changes and closing the submenu Skipping the introduced changes and closing the submenu The Site ame panel: Site ame Site Location Name of the server Localization of the server Localization data is displayed in the camera window when connecting remotely using the DVR_Net net client. This allows for a simple recognition of separate recording systems when connecting with several recorders simultaneously. WAR I G! Changes in the configuration of the submenu need to be confirmed with the Apply and Save & Close buttons. All rights reserved NOVUS Security Sp. z o.o. 37

38 OVUS DVR SYSTEM - User s manual ver. 2.2 SYSTEM SETTI GS DVR Settings Backup Saving to file and restoring from file the DVR system settings. The panel allows to save to specified file and restore from the pointed file the NOVUS DVR SYSTEM settings. The NOVUS DVR SYSTEM software configuration is saved to the *.bak file and can be restored from the pointed *.bak file (with saved system configuration). Uruchomienie Aplikacji panel: Auto Startup The DVR_Main application will be started together with the Windows system Windows user auto login. The software automatically log in the pointed Windows user with defined (in seconds) delay time of starting the DVR_Main application. This function is particularly used when several Windows users operates on the single PC and the NOVUS DVR SYSTEM application should start only on one user account. The delay time allows the system to start services or other application before the DVR_Main application launch. Enable Hardware Watchdog Activation of the hardware Watchdog function (requires completing the connection described in the NOVUS capture card installation manual. Schedule Auto Reboot Auto restart schedule of the Windows system. Startup Even otification DVR_Main launch notification. DVR_Main restart schedule of the Windows system. Specifies the Windows system restart time in a weekly mode. The picture illustrates the settings for restarting the system every Sunday at 23:45. All rights reserved NOVUS Security Sp. z o.o. 38

39 OVUS DVR SYSTEM - User s manual ver. 2.2 SYSTEM SETTI GS DVR_Main software launch notification. notification on launching the DVR_Main software. In order to enter the subject and the content of the , SMTP Server must be configured beforehand in Settings. Another method of notification about application launch is selected relay output activation. Other notification options (General, Presets and Phone) are inactive with notification on launching the DVR_Main software. The Log Settings : System Logs Motion Logs Video Loss Logs Sensor Logs User Logs Disk Overwriting Logs Saving information on lauching and closing particular program modules (DVR_Main, DVR_Search, DVR_Settings). Saving information on motion detection activation. Saving information on video loss. Saving information on alarm input (sensor) activation Saving information on logins and logouts Saving information on disk overwriting Marking appropriate options allows to select events that will be saved in the system register. Viewing this register is possible with the help of the LogViewer tool (read more on page 79). The Screen panel Initial Screen TV-Out Settings PC Screen Sequence Interval Split screen settings (depending on the capture card series and model available splits are 1,4,6,9,10,13,16,33) and sizes of the initial screen of the DVR_Main software ( ormal, Large, Full - normal, enlarged, full screen). Split screen settings (only for B-Series capture cards) and sequence time settings (within the range of 1-10 second) on the CCTV monitor (on the analogue output of the capture card). Sequence time settings on a PC monitor (within the range of 1-10 seconds) - concerns the Automatic change of the displayed camera or camera group function from the level of the main menu of the DVR_Main application. WAR I G! Split screens on a CCTV monitor are possible to achieve only for B-Series capture cards and, depending on the model, allow for setting: - copy of the PC screen, split screen into 1, 4 - VB-100/16BLV, VB-200/16BLV capture cards - copy of the PC screen, split screen into 1,4,9,16 - VB-100/16B, VB-200/16B, VB-200/32B, VB-400/32B capture cards. All rights reserved NOVUS Security Sp. z o.o. 39

40 OVUS DVR SYSTEM - User s manual ver. 2.2 SYSTEM SETTI GS The Additional Functions panel: Sound Recording Settings Full Disk otification Warning on disk failure Activates sound recording and displays the audio recording control panel. Activates notification and configures the account. Setting the system action once the threshold value of low available disk space is reached. Settings of hard disk failure notification. Allow remote connection Activates network connections and displays the remote connection configuration panel. Internal / External CDburning program User Log off timeout Selecting the mode of CD burning - an internal module or an external program Setting the auto log-out delay in minutes (10, 20, 30, 40, 50, 60 or ever). The system automatically returns to the default user rights. The detailed description of user rights can be found on page 54. Audio recording settings: The audio panel (only A and B-Series capture cards) allows for selecting the number of recorded audio channels 1,2 or 4 (when utilizing two sound cards) and amplification (audio sound level upon entry). For MPG and AMPG-Series capture cards the audio panel is unavailable. When recording with audio only the option Sound Recording should be marked. account configuration for outgoing messages. The account panel allows to specify the authorization method on the SMTP server: - Automatically (the software attempts to send the automatically) - SMTP without authorization (the SMTP Server does not require authorization) - SMTP with authorization and without RSA - SMTP with authorization and RSA - SMTP with authorization, RSA and MD5 1 2 The test function helps with the proper choice, as it sends a test message once the account is configured. Information on a successful dispatch (1) proves the proper choice of the SMTP server. Information on an unsuccessful dispatch (2) indicates an incorrect SMTP server configuration. Depending on the chosen method, completing additional fields may be required - SMTP Server IP address, user and server password, as well as addresses for dispatch and reception. Settings of hard disk failure notification. The notification method is warning message or specified system action - sound, relay output activation, sending or phone calling. The detailed description about the system default actions can be found on page 49.) All rights reserved NOVUS Security Sp. z o.o. 40

41 OVUS DVR SYSTEM - User s manual ver. 2.2 SYSTEM SETTI GS Configuration of system actions once the threshold value of low available disk space is reached. The threshold value of low available disk space may be supplied in two ways: - filling the last-but-one empty volume - specifying the HDD occupation percentage (60 ~ 99 %) or after a specified period of time specified as a number of recording days Warning After Days Of or form a specified start date Start From Date, Start From Time). The programmed threshold value may concern All Disks or only Current recorded Disk. Additionally, the action to be taken once the threshold value has been reached should be specified, that is Overwrite or Stop Recording. HDD overwrite is selected by default In case the programmed threshold value has been reached, the programmed action will be undertaken - sound, relay output activation, sending an message or calling (other options are not active - read more on page 49). Remote connections configuration. Supplying the unique Code (max 10 characters) is essential to remotely inform the DVR_Net net client on alarm events. The bandwidth used for network connections may be limited to 56kb/s, 128kb/s, 256kb/s, 512kb/s, 1,54Mb/s, 3,36Mb/s, 5,60Mb/s or MAX (without limitation). Limiting the bandwidth denotes smaller utilization of network capabilities for network connections and poorer picture quality on client software. This option is available with A and B capture cards. Marking the option Remote otification of Events, specifying the Method (TCP/IP, Server) and supplying the IP address of the net client (IP umber) results in informing the DVR_Net net client about the defined alarm events. The Block IP function enables the list of IP address from which the remote connections are disabled. Add - add the new IP to the list of blocked IP addresses Delete - delete the pointed IP on the list of blocked IP addresses Modify - edit the pointed IP on the list of blocked IP addresses All rights reserved NOVUS Security Sp. z o.o. 41

42 OVUS DVR SYSTEM - User s manual ver. 2.2 CAMERA SETTI GS 5.3. Camera settings The General submenu The Camera Setup submenu configures particular video recording channels. Camera selection Camera settings submenu Basic camera settings Compression settings Recording speed settings Additional settings Covert camera settings Function buttons Function buttons: Virtual Keyboard Apply Save & Close Cancel Enabling the on-screen keyboard Applying changes introduced in the menu Saving changes and closing the submenu Skipping the introduced changes and closing the submenu The Camera Selection panel: Settings of the presently configured camera will be copied to all cameras in the system. Selecting the camera for configuration. WAR I G! Once changes into the menu have been entered, these should be confirmed with the Apply and afterwards Save & Close buttons. All rights reserved NOVUS Security Sp. z o.o. 42

43 OVUS DVR SYSTEM - User s manual ver. 2.2 CAMERA SETTI GS Camera settings submenu : General settings - resolution, number of frames, sound recording, pre-and postalarm recording, audio recording, video loss. Graphic schedule for recording and alarm event notification in the weekly and hourly mode Picture settings (brightness, contrast, saturation, hue), motion detection and PTZ settings. The Basic Camera Settings panel: Enable Camera Camera ame Resolution Enabling/disabling a video channel (camera). Description (name) of the camera that is visible during monitoring and network connections. Selection of camera resolution - CIF (352x288), 2CIF (704x288) (only cameras of the B-, MPG- and AMPG-Series) or 4CIF (704x576). Depending on the capture card variety, altering the one camera resolution may trigger the change in other cameras served by the same video processing chip - more information can be found in the NOVUS capture card instructions manual. WAR I G! It is not possible to disable/enable a camera or to change the recording resolution during video recording. In order to introduce the settings mentioned above, it is necessary to close the DVR_Main program and start the DVR_Settings program directly. The Recording speed settings panel : Automatic - Average Frame Rate Selected Frame Rate Automatic assigning of the maximal possible (with the given number of active cameras) number of recorded frames for all cameras. Manual recording speed selection (0,1 ~ 25 kl/s (PAL) or 30 kl/s (NTSC), separately for the normal and alarm mode. The alarm recording option is useful only in case of alarm recording (Sensor, Motion, Sensor+Motion, Normal+Event). The Covert Camera Settings panel : Hide camera (PC screen) Hide on TV-Out (Analog monitor) Hide for etwork Connections Marking an option results in not displaying pictures from a given camera when conducting monitoring on a PC screen. Marking this option disables the display of images from a given camera when viewing them on a CCTV monitor (analogue output) - this option is not available for AMPG-Series capture cards. Marking this option disables the display of images from a given camera when viewing them via network connection (computer network). All rights reserved NOVUS Security Sp. z o.o. 43

44 OVUS DVR SYSTEM - User s manual ver. 2.2 CAMERA SETTI GS The Compression settings panel: Compression Rate Compression level selection within the range of 0 to 90 (for A-, B- and MPG-Series capture cards) or within the range of 1 to 10 (for AMPG-Series capture cards). The 0/1 value (Min) results in the smallest size of the recorded frame but with the greatest compression level and poorer image quality. The 90/10 value (Max) results in the highest quality picture (lowest compression level) but with the largest frame size. The Additional settings panel: Sound Channel Pre & Post Alarm Recordings Video Loss Camera Anti-masking Assigning audio from a selected channel to the currently configured camera. The one option does not assign any audio channel to the given camera - no audio is recorded. The same audio channel may be assigned to several video channels. This option requires prior configuration of the Sound Recording option in the System menu. Selects the number of frames recorded priori to and after an alarm event within the range of 0 ~ 8 frames (for the pre-alarm) and 0 ~ 199 frames (for postalarm). This option finds application only when recording in one of the alarm modes (Sensor, Motion, Sensor + Motion, Normal + Event). Once the video loss is detected for the configured camera, the notification mode may be configured - sound, activation of the relay output, moving the PTZ camera into a selected preset or calling (other options are inactive - read more on page 49). The Anti-masking function allows to define the notification for camera covert event. The event is detected basing on the selected number of points (1 ~ 10) on the camera picture screen. The camera screen view for 10 points covert detection: Once the camera covert is detected for the configured camera, the notification mode may be configured - sound, activation of the relay output, moving the PTZ camera into a selected preset or calling (other options are inactive - read more on page 49). All rights reserved NOVUS Security Sp. z o.o. 44

45 OVUS DVR SYSTEM - User s manual ver. 2.2 CAMERA SETTI GS The Schedule submenu Camera selection The camera setting submenu Recording schedule Alarm event notification schedule Function buttons Function buttons: Virtual Keyboard Apply Save & Close Cancel Enabling the on-screen keyboard Applying changes introduced in the menu Saving changes and closing the submenu Skipping the introduced changes and closing the submenu Panel Camera selection: Settings of the presently configured camera will be copied to all cameras in the system. Selecting the camera for configuration. WAR I G! Once changes into the menu have been entered, these should be confirmed with the Apply and afterwards Save & Close buttons. All rights reserved NOVUS Security Sp. z o.o. 45

46 OVUS DVR SYSTEM - User s manual ver. 2.2 CAMERA SETTI GS Camera settings submenu : The Recording Schedule panel: General settings resolution, number of frames, sound recording, pre-and post-alarm recording, audio recording, video loss. Graphic schedule for recording and alarm event notification in the weekly and hourly mode Picture settings (brightness, contrast, saturation, hue), motion detection and PTZ settings. Continuous recording with a fixed number of frames. Recording only in case a sensor (alarm output) assigned to the camera is activated. For setting alarm inputs, please read page 52. Recording in case movement (alternation in image content) is detected. For movement detection setting, please read page 47. Only monitoring, images from the camera are not recorded. Recording may be activated in case of activation of an alarm input assigned to the given camera, as well as movement detection. Holiday Settings Continuous recording with a fixed number of frames (lower speed) when no alarm events are detected. In case an alarm input is activated or movement is detected, alarm recording is activated (higher speed). For setting recording speed, please read page 43. This function allows to define the days for individual independent from the general recording schedule. The Remote otify Schedule panel: Informing the network client on alarm events. For setting remote alarm notification, please read page 41. Lack of information on alarm events. All rights reserved NOVUS Security Sp. z o.o. 46

47 OVUS DVR SYSTEM - User s manual ver. 2.2 CAMERA SETTI GS The Color & Motion submenu Camera selection Camera settings submenu Motion detection area settings Color settings Motion detection notification Detection settings PTZ camera settings Function buttons Function buttons: Virtual Keyboard Apply Save & Close Cancel Enabling the on-screen keyboard Applying changes introduced in the menu Saving changes and closing the submenu Skipping the introduced changes and closing the submenu Panel Camera selection: Settings of the presently configured camera will be copied to all cameras in the system Selecting the camera for configuration. WAR I G! Once changes into the menu have been entered, these should be confirmed with the Apply and afterwards Save & Close buttons. All rights reserved NOVUS Security Sp. z o.o. 47

48 OVUS DVR SYSTEM - User s manual ver. 2.2 CAMERA SETTI GS Camera settings submenu: The Motion detection area settings panel: General settings resolution, number of frames, sound recording, pre-and post-alarm recording, audio recording, video loss Graphic schedule for recording and alarm event notification in the weekly and hourly mode Picture settings (brightness, contrast, saturation, hue), motion detection and PTZ settings. Whole Image Selected Area Add Delete All Display Detected Area Detection Test Full-screen motion detection - whole area of the camera image is used for tracing changes in the image. Motion detection is conducted only in areas selected (marked) by the user. Defining subsequent motion detection areas. Clearing the areas defined earlier. With the enabled Detection Test option, spots where changes in the image content have been detected are indicated. The test mode allows to correctly adjust the extent of motion detection as well as detection sensitivity and threshold. The Camera masking panel : Image erasing Add Delete All The masked image is erased totally. Defining subsequent masking areas. Clearing the areas defined earlier. The Detection settings panel : Sensitivity Rate Adjusting the detection sensitivity within the range of 0 ~ 90 - decides how big a change in the image content must be, so that it is classified as an instance of motion. The 0 (Min) value results in the lowest sensitivity (a very distinct change in the pixel color is treated as motion), while the 90 (Max) value denotes the highest sensitivity (a small change in the pixel color is treated as motion). Adjusting the activation threshold within the range of 0 ~ 90 - decides how big the area of image content change must be to classify it as motion detection. The 0 (Min) value denotes the smallest threshold value (a very large are of change in the image content), while the 90 (Max) value denotes the highest threshold value (a small area of change in the image content). The Motion Detection otification panel : Enable Motion otification Activates the function of notification on motion detection activation. The Properties button opens the alarm activities panel for defining the notification mode for motion detection. WAR I G! The Image erasing option in Camera masking panel is disabled for MPG series capture cards. All rights reserved NOVUS Security Sp. z o.o. 48

49 OVUS DVR SYSTEM - User s manual ver. 2.2 CAMERA SETTI GS Motion detection notification: - sound signal (Beep - buzzer), utilizing the sound card. - sound signal using the PC speaker - a soundcard is not required. - Mark - a red dot in the lower right corner of the camera image - PopUp - the window with the camera image is displayed in full-screen mode - TV-Out - the camera image is displayed on the CCTV monitor (analogue video output) for 20 ~ 60 seconds - this option is not available for AMPG-Series capture cards. - Second Screen - camera image is displayed on the second PC monitor (dual monitor work mode). Location of the second monitor in relation to the first monitor is ascertained by means of two coordinates (X,Y). - Remote otification - remote notification of the network client concerning an event (disregarding the schedule settings) or observing the remote notification schedule (Use otify Schedule). Activation of selected relay outputs (Relay 1 ~ Relay 4) for a specified period of time (1 ~ 60 seconds). Sending an message with a defined Subject and Content with the possibility of adding a screenshot from the camera in the JPEG format (Attach image). The number of s informing about the same alarm event may be limited using the option Interval within the range of 0,5 ~ 10 minutes. special symbols may be used in the topic and the content of the message: Symbol Meaning $$0 Camera number $$1 Kind of event $$2 Date and time $$3 IP address of the PC Ordering the PTZ camera (or a group of cameras) to go into a selected preset. To utilize this function, PTZ settings must be configured (the detailed description may be read on pages 50 and 104) and appropriate preset must be programmed beforehand. All rights reserved NOVUS Security Sp. z o.o. 49

50 OVUS DVR SYSTEM - User s manual ver. 2.2 CAMERA SETTI GS Calling a specified phone number and playing back a selected sound file in the WAV format. Playback time may be set within the range of seconds. The number of phone calls informing about the same alarm event may be limited using the Interval option within the range of 20 ~ 60 seconds. Lack of connection with umber 1 starts the dialing of umber 2 and afterwards, umber 3. The sound file may be selected with the help of the Browse button, while playing back of a file selected earlier may be started with the Play button. The sound file format utilized by the application is Mono, PCM, 16 bits, 8 khz. Recording WAV files in the Windows sound recording application: Start -> Programs -> Accessories -> -> Entertainment -> Sound Recorder And afterwards: Plik -> Proprties -> Convert now... The PTZ camera settings panel: Use PTZ Camera control Activates the function of PTZ control. The Properties button pens the panel for setting the PTZ cameras and the COM port Proper configuration of a PTZ camera requires setting Protocol, Camera ID transmission settings: COM port, Speed, Data Bit - number of bits, Parity and Stop Bit. Additionally, speed for horizontal and vertical cameras movement (P/T), zoom and focus (F/Z), as well as the AutoPan (AP) function may be set. The Test button opens the PTZ control panel that facilitates advanced functions of PTZ control. Transmission settings (Protocol, Camera ID, Parity, Data, Stop, COM Port and Baud Rate) are automatically copied from the previous panel, but there is still a possibility to change them, once the option Manual settings is marked. Opening a particular COM port of the PC computer with the Open button allows for controlling PTZ cameras. Pressing Close button closes the COM port for the application. The Menu Open / Close buttons allow to enter and leave the PTZ camera menu. The buttons Tour Set and Move program and enable pattern. Presets, 0 ~ 9, Set, Move buttons program end enable presets (the program utilizes 2 digits - up to 99 presets). Additionally, the Clear button clears the window for entering presets. The Zoom In, Zoom Out, Focus In, Focus Out buttons control the zoom and focus functions. PTZ SPEED sets the speeds of: P/T - pan and tilt; F/Z - zoom and focus; A/P - the AutoPan function; P.S - movement speed once a preset is called. The Scan START and STOP buttons enable and disable auto scans. The A1 ~A5 buttons are utilized with special functions in various ways depending on camera protocol. The window for entering commands (Manual command) allows for entering commands in the hexadecimal code manually. The arrow buttons control camera movement. All rights reserved NOVUS Security Sp. z o.o. 50

51 OVUS DVR SYSTEM - User s manual ver. 2.2 CAMERA SETTI GS PTZ Control with the mouse When PTZ control mode is enabled the user can control the camera using the standard panel or the mouse. To control the camera movement you have to click on the selected camera with the left mouse button and hold it pressed then move the cursor to the specified picture area to control the PTZ camera movement. To zoom in / zoom out click right mouse button, hold it pressed and move up for zoom in, move down for zoom out. The Color control panel : Brightness Adjusts the brightness for the selected camera within the range of 0 ~ 255. Contrast Adjusts the contrast for the selected camera within the range of 0 ~ 255. Saturation Adjusts the saturation for the selected camera within the range of 0 ~ 255. Hue Adjusts the shade for the selected camera within the range of 0 ~ 255. Default Restores default color settings All rights reserved NOVUS Security Sp. z o.o. 51

52 OVUS DVR SYSTEM - User s manual ver. 2.2 SE SOR SETTI GS 5.4. Sensor settings Alarm input selection Alarm input (sensor) settings Function buttons Function buttons: Virtual Keyboard Apply Save & Close Cancel Enabling the on-screen keyboard Applying changes introduced in the menu Saving changes and closing the submenu Skipping the introduced changes and closing the submenu The Alarm input selection panel : Selecting the camera for configuration. WAR I G! Once changes into the menu have been entered, these should be confirmed with the Apply and afterwards Save & Close buttons. All rights reserved NOVUS Security Sp. z o.o. 52

53 OVUS DVR SYSTEM - User s manual ver. 2.2 SE SOR SETTI GS The Alarm input (sensor) settings panel: Sensor Enable Activates the selected alarm input (sensor). Sensor Location Assigns a name to the alarm input that is displayed in system logs later. Sensor Type Related Cameras Check Time Emergency otification Sensor Activation otification Sensor variety selection: N.O. (normally open, closing the circuit is considered as an alarm) or N.C (normally closed, breaking the circuit is considered as an alarm). Assigning an alarm input with to a camera or a group of cameras. If the selected cameras are set in the Schedule to Sensor, Motion+Sensor or Normal+Event recording mode, recording will start once a sensor is activated. Sensor activation period can be set within the range of 0 ~ 3000 ms. This allows to eliminate short impulses and noises on the alarm input that can trigger a false alarm. Motion detection notification with activated Remote otification of Events function or with the help of messages. Alarm event notification panel - selection of notification options is described on page 44. All rights reserved NOVUS Security Sp. z o.o. 53

54 OVUS DVR SYSTEM - User s manual ver. 2.2 BACKUP COPY SETTI GS 5.5. Backup copy Settings Backup copy settings Function buttons Function buttons : Virtual Keyboard Apply Save & Close Cancel Enabling the on-screen keyboard Applying changes introduced in the menu Saving changes and closing the submenu Skipping the introduced changes and closing the submenu WAR I G! Once changes into the menu have been entered, these should be confirmed with the Apply and afterwards Save & Close buttons. All rights reserved NOVUS Security Sp. z o.o. 54

55 OVUS DVR SYSTEM - User s manual ver. 2.2 BACKUP COPY SETTI GS The Backup copy settings panel: Select Weekdays Selection of week days when the backup copy is fabricated. Select Time Backup Method Backup Device Path Limit backup size to Backup Schedule Table Autostart Schedule Backup Overwrite Backup Data when Disk is filled Selection of the hour and the minute when the backup copy fabrication process should start. Data copying method selection: Fast (volumes copying) - copies all cameras without an option of selection, copied are complete volumes with the index files - owing to this, the whole process takes little time. Precise (selected cameras) - copying the images only from selected cameras, selecting the material for copying and creating new volumes - this process is far more time consuming. Selecting the HDD, the catalogue or the network localization where the backup copy will be created. The backup copy files are automatically divided into catalogues with data of specified size (in MB). The selected value may be for example 650MB and the material is divided so that it may be burned on CD-ROMs. Table containing 20 units defining the backup copy fabrication. The Add, Modify and Delete buttons add, alter or delete particular units in the schedule table. Starts the backup copy fabrication process at a specified hour. Marking this option is necessary for a periodically created backup copy. When this option is marked and the whole HDD space is used up by the backup copy data, the software will overwrite older data. WAR I G! Creating the backup copy has a progressive character - only the new data, recorded after the backup copy has been fabricated, will be copied. For the first time, the full copy of all data stored on the HDD is done. All rights reserved NOVUS Security Sp. z o.o. 55

56 OVUS DVR SYSTEM - User s manual ver. 2.2 USER SETTI GS 5.6. User settings User settings Function keys Function keys: Virtual Keyboard Apply Save & Close Cancel Enabling the on-screen keyboard Applying changes introduced in the menu Saving changes and closing the submenu Skipping the introduced changes and closing the submenu WAR I G! Once changes into the menu have been entered, these should be confirmed with the Apply and afterwards Save & Close buttons. All rights reserved NOVUS Security Sp. z o.o. 56

57 OVUS DVR SYSTEM - User s manual ver. 2.2 USER SETTI GS The User settings panel: User Data User Level User Permissions Registering a user in the system - Username, Password and Confirm Password confirmation. The edited user may be a Default User, (so one who is logged into the system by default upon the start of the program. Only one default user may be defined in the system by default. Selection of three pre-defined access levels - Guest - an account with the most limited rights, User - an account with larger extent of rights and Admin - an account with the widest rights. Additionally, rights of each user may be limited using the User Permissions panel Starting with the Administrator level, it is possible to freely modify user rights. These settings allow for a detailed adjustment of user rights in relation to: system configuration (Settings), backup copy fabrication (Backup), PTZ control and alternation of color settings (Control PTZ camera/image settings), keyboard lock and application minimalization authority (Keyboard Access), remote connections ( etwork Access), access only to selected cameras (Related Cameras), remote event notification (Remote otification), playing back the recorded video material (Search) and closing the system (System Shutdown). Additionally, for the Remote otification and etwork Access options, the time period before automatic disconnection of a network client (Timeout (Min)) in minutes can be set. Users List The table of users and their rights defined in the system may contain up to 20 users: the Add, Modify and Delete buttons add, alter or delete particular units from the user table. WAR I G! The keyboard lock option blocks the Windows button key on the PC keyboard and additionally, the combinations of keys, such as ALT+CTRL+DEL or ALT+TAB. Keyboard lock also disables the minimalization of the DVR_Main application. All rights reserved NOVUS Security Sp. z o.o. 57

58 OVUS DVR SYSTEM - User s manual ver. 2.2 TEXT-I FEATURE 5.7. Text-in feature Text-in feature allows for the integration of the video recording system with systems generating data in ASCII / XML (cash register, access control, electronic ATM devices etc.). The number of devices connected to a computer with the capture card is limited to the number of channels in the system (number of cameras connected to a particular card type) and the possibility of their connection. Text messages are combined with a specific camera or camera group - these will placed over the images from the camera and will become visible in live view, and in the playback mode. Additionally, if text is saved in a data base, there will appear the possibility to search the video archive according to the defined keywords. Such an option facilitates swift identification of the person using the access control card or finding images from the camera securing the cash point at the moment specific product was sold. Text data generated by an external device may be transmitted through the RS-232 interface or through the LAN network. Connection through the RS-232 requires each device to be connected via a separate COM port with the help of a standard transmission cable. With a greater number of devices, special card for enhancing the number of COM ports in the computer is required. In case of LAN network connection, the only limitation is the necessity to define a separate network port for each device. As for the devices generating the texts, network transmission through a built-in LAN port or an RS-232 to LAN converter is required. The range of each COM connection is 12m maximally, while the range of LAN connections is much bigger - practically limited only by the capacity of the LAN network. Video Data - RS232 or LAN All rights reserved NOVUS Security Sp. z o.o. 58

59 OVUS DVR SYSTEM - User s manual ver. 2.2 TEXT-I FEATURE The Device submenu POS settings submenu POS devices Function buttons Function keys: Apply Save & Close Cancel Applying changes entered in the menu. Saving the entered changes and closing the submenu. Skipping changes and closing the submenu. WAR I G! Once changes into the menu have been entered, these should be confirmed with the Apply and afterwards Save & Close buttons. All rights reserved NOVUS Security Sp. z o.o. 59

60 OVUS DVR SYSTEM - User s manual ver. 2.2 TEXT-I FEATURE POS Devices panel Device Mapped The list of devices generating ASCII/XML data, the protocols of which have already been implemented. The position Undefined allows to utilize devices without defined special signs (end-of-the-line, end-of-transaction etc.). It is mostly recommended for testing or creating one s own device protocols. A new protocol of a device generating ASCII codes can be addend with the ew button and a protocol that is unused can be deleted with the help of the Delete button. The >> button adds the highlighted protocol to the selected (Mapped) device list. Click twice on the selected device or select the device from the list and click on the Modify button to open the additional device configuration panel. The ame allows to change the device description on the device list. The XML Parsing option shows only the information that the XML device defined in the protocol file has parsing option enabled. Delete double lines - deletes the repeated data (lines) from the data base. Trim spaces from right - deletes the repeated signs (spaces) from the right of the text line. Trim spaces from left - deletes the repeated signs (spaces) from the left of the text line. XML device - the device is defined as a XML data generating. By default the devices are defined as ASCII code generating. umber of sub devices - in case of a group of devices managed by one master device (e.g. some access control systems) the use have to define the number of sub devices. List of selected devices generating ASCII/XML data. Only devices addend to this list are later available for further configuration of the application. A device can be removed from this list with the Delete button. POS settings submenu panel Device Data Database Search XML Connecting This submenu allows for choosing the devices (device protocols) generating the ASCII/XML data. This submenu allows for creating a new protocol or modifying an existing one for devices generating the ASCII/XML data. This submenu allows for configuring the string of the received signs (ASCII/ XML data) in an external data base. An external database is essential in searching the archive according to key signs (words). This submenu allows to configure user filters for searching the archive according to key signs (words). Additional settings for XML generating devices only. This submenu allows for configuring the on-screen display of text data (position, color, font) and transmission through COM and LAN ports. All rights reserved NOVUS Security Sp. z o.o. 60

61 OVUS DVR SYSTEM - User s manual ver. 2.2 TEXT-I FEATURE Data submenu POS settings submenu POS devices Function keys Function keys: Apply Save & Close Cancel Applying changes entered in the menu. Saving the entered changes and closing the submenu. Skipping the changes and closing the submenu. WAR I G! Once changes into the menu have been entered, these should be confirmed with the Apply and afterwards Save & Close buttons.. All rights reserved NOVUS Security Sp. z o.o. 61

62 OVUS DVR SYSTEM - User s manual ver. 2.2 TEXT-I FEATURE POS devices panel: Device Line break Transaction break Include line with a string Exclude line with a string Invalid string or character Replace string or character Event Additional string Selecting the device (device protocol) from the Mapped list Selecting the end-of-the-line sign for the chosen protocol. Appearance of this sign (or a string of signs) automatically moves the text to another line and facilitates displaying following signs in the new line. Selecting the end-of-transaction sign for the chosen protocol. Appearance of this sign (or a string of signs) automatically facilitates displaying from the first line (if displaying whole transactions is enabled). Selecting a sign (or a string of signs) that facilitates the display of the complete line that contains it. This selection is superior to Exclude line with a string. Selecting a sign (or a string of signs) that disables the display of the complete line that contains it. This choice is subordinate to Include line with a string. Selecting a sign that will not be displayed. Selecting a sign (or a string of signs) that will be substituted by another sign (or a string of signs). Selecting an alarm string of signs the appearance of which will trigger a certain reaction of the system - sound, activation of the relay output, moving the PTZ camera into a selected preset or calling (read more on page 49). Implementing a sign (or a string of signs) in each displayed line. Defining special signs - concerns the following menu entries: Line break, Transaction break, Include line with a string, Exclude line with a string, Invalid string or character and Additional string. List of defined special signs. With the help of buttons: ew, Edit and Delete it is possible to add, modify or delete particular positions from the list. Upon attempting to add or modify signs, a dedicated panel appears that allows to define the data type, sign location, comparison, shift or definition of the sign (or a string of signs). The definition of the special sign encompasses Data Type (hex decimal data or ASCII codes), location of the sign within the line ( one, Start, End), Offset (Shift measured in the number of signs), Operation (=, <, <=, ~, =>, >), Length (measured in the number of signs) and Data - a sign or a string of signs. All rights reserved NOVUS Security Sp. z o.o. 62

63 OVUS DVR SYSTEM - User s manual ver. 2.2 TEXT-I FEATURE Defining special signs - concerns the definition Replace string or character. List of defined positions of special signs With the help of ew, Edit and Delete buttons it is possible to add, modify or delete items from the list. Upon attempting to add or modify and entry, a dedicated panel appears that allows to define old (to be exchanged) and new (exchanging) data. Definition of a special sign encompasses Data Type (hexadecimal data or ASCII codes), a sign (a string of signs) to be exchanged (Old data) and the exchanging data ( ew data). Defining special signs - concerns the Event definition. List of defined alarm signs With the help of ew, Edit and Delete buttons it is possible to add, modify or delete items from the list. Upon attempting to add or modify and entry, a dedicated panel appears that allows to define the alarm sign or alarm sign string. Definition of an alarm sign encompasses Data Type (hexadecimal data or ASCII codes), an alarm sign or a string of signs ( ew data) and notification mode - sound, activation of the relay output, moving the PTZ camera into a selected preset or calling (read more on page 49). All rights reserved NOVUS Security Sp. z o.o. 63

64 OVUS DVR SYSTEM - User s manual ver. 2.2 TEXT-I FEATURE The Database submenu POS settings submenu Settings for coupling the device with a data base Data base settings Function keys Function keys: Apply Save & Close Cancel Applying changes entered in the menu. Saving the entered changes and closing the submenu. Quitting entering changes and closing the submenu. WAR I G! Once changes into the menu have been entered, these should be confirmed with the Apply and afterwards Save & Close buttons. All rights reserved NOVUS Security Sp. z o.o. 64

65 OVUS DVR SYSTEM - User s manual ver. 2.2 TEXT-I FEATURE The Device panel: Device Select Database Choosing the device (device protocol) from the Mapped list Selection of the data base format: MS Access (storing text data in the MS Access format - installation of MS Access software is not required) or SQL Server / SQL Server storing data to an external MS SQL Server (Microsoft SQL Server is required). The Data base settings panel for storing data in the MS Access format: Database path Create Database Test Database Compact Database Path - selecting the HDD and the path to the data base in the MS Access format. Creating a database under the given name. Testing connection with the created database. Correctness test and potential file repair of the data base. The Data base settings panel for storing data in the MS SQL-Server database: Server DB ame User Password Create Database Test Database Server name (domain or IP address) of the computer with the installed Microsoft SQL Server. Database name on the MS SQL Server where text data generated by the configured equipment will be stored. User in the MS SQL Server database under whose permission the text data will be stored. Password in the MS SQL Server of the user under whose permission the text data will be stored. Creating a new database on the MS SQL Server. Testing connection with the newly created database. All rights reserved NOVUS Security Sp. z o.o. 65

66 OVUS DVR SYSTEM - User s manual ver. 2.2 TEXT-I FEATURE The Search submenu POS settings submenu Settings for coupling the device with a defined text filters Text filters settings Function keys Function keys: Apply Save & Close Cancel Applying changes entered in the menu. Saving the entered changes and closing the submenu. Quitting entering changes and closing the submenu. WAR I G! Once changes into the menu have been entered, these should be confirmed with the Apply and afterwards Save & Close buttons. All rights reserved NOVUS Security Sp. z o.o. 66

67 OVUS DVR SYSTEM - User s manual ver. 2.2 TEXT-I FEATURE The Device panel: Device Choosing the device (device protocol) from the Mapped list The Text filter settings panel: ew Modify Delete Add new text filer to the list of filters coupled with the selected device. Edit selected filter from the list of filters coupled with the selected device. Delete selected filter from the list of filters coupled with the selected device. Defining the text filers: Item ame - the description of the newly defined text filter First Check - select the previously defined text filter to make a cascade of a few text filters. Text / Validate - Validating if the defined text line starts or ends with the character or number defined as a Keyword. Text / Keyword - character or number of which the analyzed line have to start or ends. Text / o Word - character or number of which the analyzed line have not contains. XML Device / Element - this option is enabled only for XML device - the XML data element XML Device / Attribute - this option is enabled only for XML device - the XML data element attribute. User Table / Table - this option is enabled only for XML device - the defined User Table selection. User Table / Field - this option is enabled only for XML device - the defined User Table field selection. Treat as umber - Selecting the string (first or last) to be treated as a number. Only the ASCII codes treated as number can be used to search in the defined value range. The XML data does not require this option. Pre - Defined Value - the default value for the search data. All rights reserved NOVUS Security Sp. z o.o. 67

68 OVUS DVR SYSTEM - User s manual ver. 2.2 TEXT-I FEATURE TEXT I The XML submenu POS settings submenu Settings for coupling the device with a defined text filters XML data analyze defining - parsing or User Table Function keys Apply Save & Close Cancel Applying changes entered in the menu. Saving the entered changes and closing the submenu. Quitting entering changes and closing the submenu. Function keys: WAR I G! Once changes into the menu have been entered, these should be confirmed with the Apply and afterwards Save & Close buttons. All rights reserved NOVUS Security Sp. z o.o. 68

69 OVUS DVR SYSTEM - User s manual ver. 2.2 TEXT-I FEATURE TEXT I The Device panel: Device Choosing the device (device protocol) from the Mapped list The Parsing panel: Browse Validate Select the XSL transformation file. This file is used for selecting the fields to display from the XML data (XML parsing). Parsing is must for XML data generating devices. Validating the correctness of the used XSL transformation file. The Database panel: Database Browse Validate User Defined Table Make Data base XSL transformation. If this option is not enabled it operates identically as for parsing. Select the XSL transformation file. Validating the correctness of the used XSL transformation file. Allows the user to define the User Table from the transformed XML data for easier and faster searching. Make a new User Table. Defining the User Table: Add Element - add the new table element Delete Element - delete selected table element Create - creating the User Table in the data base Test - validating the table correctness Close - ends the creating table process Example of created User Table: Data formatted by Parsing <html> <Transaction>...</Transaction> <Markup>...</Markup> <Parameter="..." Value="..."> </html> All rights reserved NOVUS Security Sp. z o.o. 69

70 OVUS DVR SYSTEM - User s manual ver. 2.2 TEXT-I FEATURE The Connecting submenu POS settings submenu Transmission port selection and display settings panel Transmission and display settings Function keys Function keys : Apply Save & Close Cancel Applying changes entered in the menu. Saving the entered changes and closing the submenu. Quitting entering changes and closing the submenu. WAR I G! Once changes into the menu have been entered, these should be confirmed with the Apply and afterwards Save & Close buttons. All rights reserved NOVUS Security Sp. z o.o. 70

71 OVUS DVR SYSTEM - User s manual ver. 2.2 TEXT-I FEATURE The Transmission port selection and display settings panel : COM Setup LA Setup Selecting the COM port from among the ports available in the given computer. Selecting the LAN port - the list of available net connections. Display Setup List of cameras with display settings. The Transmission and display settings panel for RS-232 (COM) transmission: Device Selecting the device (device protocol) form the Mapped list Device ID Speed Selecting data transmission speed from the device that generates the ASCII / XML data within the range of 2400 ~ kb/s Data Bit Quantity of bits per word (within the range of 5 ~ 8. Parity The range of ID used for sub devices managed by the master device (some access control systems). Parity control - none ( one), parity (Even), imparity bit (Odd), the last bit equal to 1 (Mark), the last bit equal to 0 (Space). Stop Bit Number of bits denoting transmission stop - 1, 1.5 or 2 Flow Control Test data capturing Flow control - lack ( one), hardware (Hardware) or software (Xon/Xoff). Text data reception test - displays ASCII/XML data generated by the device connected through the selected COM port. The Transmission and display settings panel for LAN transmission: Device Device ID Protocol Port Address Test data capturing Selecting the device (device protocol) form the Mapped list The range of ID used for sub devices managed by the master device (some access control systems). Selecting the transport protocol (TCP Server, TCP Client or UDP), utilized by the device that generates text data. The TCP Client option is used only for specific systems (i.e. access control systems), in case of other systems TCP Server option should be used. Selecting the port within the range of 0 to It is not recommended to use generally known ports within the range of 0 to 1023, assigned to standard network services). IP address of the device generating the ASCII / XML data for the TCP Client mode. Text data reception test - displays ASCII / XML data generated by the device connected through the selected LAN port. All rights reserved NOVUS Security Sp. z o.o. 71

72 OVUS DVR SYSTEM - User s manual ver. 2.2 TEXT-I FEATURE WAR I G! Each device that generates the ASCII / XML data and transmits them via the Ethernet (LA ) network must possess a unique port number. For TCP Server mode the software scans the data from the given port and assigns the data sent to this port with a given camera (camera group) and displays the data on the screen. The device transmitting the ASCII / XML data via Ethernet (or via the RS-232 -> Ethernet converter) should facilitate the selection of the IP address and the computer port number. For TCP Client mode the software support with the ASCII / XML data generating devices that require operation in client mode (require initiating the connection by the client) - this option is used only for specific access control systems. The Transmission and display settings panel for particular cameras: Connection Type Device ID Sub device ID Text Font Select the connection type (COM or LAN) for the ASCII / XML generating device coupled with the defined camera. Select the device ID (for specific access control systems only). Select the sub device ID (for specific access control systems only). Selecting the font, its size and color, used for text data display. Once the Select button appears, the font selection submenu appears. This submenu allows to select the font from among all Windows fonts), its style, size, additional effects, color and script (custom characters). In the Sample window it is possible to view the example of the selected font and custom characters. WAR I G! Font size should be additionally checked by viewing the images recorded form the camera assigned to the configured device. In playback mode, the font size is also influenced by the resolution of the recorded material, for example: CIF resolution (352x288) enlarges the font. Text Position Display Time Display Time Overlay mode Shifting the string of ASCII / XML signs horizontally within the range of 0 to denotes the default text position - top left corner of camera picture - while the number 255 denotes its the lower left corner. Display duration (in milliseconds - ms) of each text line. Displaying complete transactions (By Transactions) - the software displays one line after another until the end-of-transaction sign appears or always displays a set number of lines (Lines). Application of a special display mode (Overlay mode) for displaying text data required by some graphic cards. The possible options are Active - the overlay mode is on, one - the overlay mode is off and Hidden for hiding the text data for live monitoring, however the text data are still visible during the playback. All rights reserved NOVUS Security Sp. z o.o. 72

73 OVUS DVR SYSTEM - User s manual ver. 2.2 DVR SEARCH 6. Recorded video playback - DVR_Search program The DVR_Search program allows the user to playback the recorded the recorded video material. To start this application, the SEARCH button on the main panel of the DVR_Main application must be pressed. Alternatively, one may use the icon DVR Serach directly from the Windows desktop shortcut. The main DVR_Search screen is presented below Main window - played back images from cameras Minimizing the application Function keys Screen division setup panel Playback control buttons Resolution of the presently played back camera Calendar/Date and time panel Calendar/Date and time switch Time and camera selection panel Additional function button panel All rights reserved NOVUS Security Sp. z o.o. 73

74 OVUS DVR SYSTEM - User s manual ver. 2.2 DVR_SEARCH Calendar/Date and time panel: Display the current date in the following format: YYYY-MM-DD and the time as HH:MM:SS Additionally, information on the number of the played back camera, recording mode, compression algorithm and playback mode (Single - Search - playing back images from a single camera - or Multi - Search - playing back images from many cameras in screen division) is displayed. Data - Calendar/Date and time switch Switches the monthly calendar for the Date/Time panel. In the calendar, the days marked in red are those during which some images were recorded. The Date / Time panel is available once the camera and playback time, and allows access to such information as: recording and playback mode, compression algorithm and the exact recording time. Time and camera selection panel The panel allows to select a camera and a specific time to precisely locate the sought after recording. Camera selection is possible with i buttons that change the presently observed quad picture for another 4 cameras. Bigger blocks (color indicates the recording mode - see page 45) denote the hours (0-24) when recording took place. Smaller blocks show individual minutes (0-60). Buttons for playback with audio and for closing the DVR_Search application. Listening to the recorded audio stream is possible after pressing the button with the loudspeaker symbol twice. Audio recording requires proper audio connections described in the Capture Card manual. Audio recording configuration is described on page 35. The Go to button opens an additional panel allowing for moving the playback to an exactly specified time and camera. In order to move to a specific recording, it is necessary to enter the date - Year, Month and Day, the time - Hour, Minute and Second and the Camera number. Moving to the selected fragment of the recording must be confirmed by pressing the Go to button. The Close button ends the operation of the module. All rights reserved NOVUS Security Sp. z o.o. 74

75 OVUS DVR SYSTEM - User s manual ver. 2.2 DVR_SEARCH The List button shows spots saved when searching through the archive. The button adds the presently played back image to the saved list. The list of saved spots includes the spot number, the camera number and Date and Time of the recording. Moving to one of the saved spots requires pressing the Go to button, the Delete button deletes a spot from the list, and the Close button closes the panel. Information on the resolution of the camera that has recorded the presently played back material. Possible values are CIF (352 x 288), 2CIF (704 x 288) - only B and MPG series cameras - and 4CIF (704 x 576). Playback button panel Allows for playing back the recorded material with standard speed forward and backward, frame-by-frame playback forward and backward and for playing back with adjusted speed (0 to 10) forward and backward. Screen division selection buttons. Available divisions are 1,4,9 and 16. Clicking on the 4 or 9 division button twice opens the camera selection panel, clicking on the 16 division button changes the first 16 displayed cameras (1-16) for the second 16 displayed cameras (17-32). This option is available with 32 channel capture cards. The selection panel facilitates easy selection of cameras to be displayed within a particular screen division. After clicking on a selected field it is possible to select a camera from that we want to play back the image. The selected division is confirmed with the Ok button. Return to default settings is possible with the Default button. The Cancel button closes the panel. Selecting the cameras is possible only in the 4 and 9 division. Enlarging/Minimizing the camera image screen. All rights reserved NOVUS Security Sp. z o.o. 75

76 OVUS DVR SYSTEM - User s manual ver. 2.2 DVR_SEARCH Enabling/disabling the display of text data within the played back images. This concerns information on time and camera number as well as the received text data (POS devices, access control, ATM machines). DVR_Search minimizing button. Search allows the user to come back to the standard playback mode. Image Tool opens a tool panel that allows to sharpen and enlarge the picture, among other things. Sharpen and Soften buttons sharpen or blur the picture, while the B&W button changes the color picture into black and white. Original reinstates the original picture and Zoom I/O allows to select and enlarge any fragment of the picture. The Cancel button cancels the last executed operation. Smart Search starts the Smart_Search software. Save JPG saves a frame from the current camera as a JPEG file. Save AVI saves recordings from the current camera as a AVI, MP4 or MP4+EXE (MP4 with a player imbedded) files. Video recording export panel allows the user to specifically set the start (Start Time) and stop (End Time) time of the fragment to be exported - Year, Month, Day Hour, Minute, Second and the Camera to export the images from the camera (or a group of cameras - in that case an appropriate number of files will be created), the file path (Save Directory) and the file Format (AVI, MP4 or MP4+EXE). The Burn AVI files on the CD option facilitates the saving of the created files onto the CD-ROM. The Message window displays software communicates generated during operation. The Start button engages the export operation, while the Stop button disengages it. The Close button closes the module. WAR I G! In order to secure data integrity, AVI files are not subjected to recompression (these files contain uncompressed video material) and their size may be significant. In order to export bigger amounts of data, MP4 or MP4+EXE formats are recommended, or a backup copy may be fabricated (see page 54 and 82). Depending on the settings in the System submenu of the DVR_Settings program (see page 37), the Burn CD button starts a an external program or an internal module of the DVR SYSTEM application for recording CD-ROMs. All rights reserved NOVUS Security Sp. z o.o. 76

77 OVUS DVR SYSTEM - User s manual ver. 2.2 DVR_SEARCH The internal module for CD-ROM burning displays info on a detected CD-ROM drive, a list of files and catalogues recorded on the CD-ROM and the size of free space available on it. The Add file and Add folder buttons facilitate the addition of files and catalogues to a created compilation. The Delete button removes the marked element form the list. Refresh re-calculates the free space available, while Burn CD starts the recording process. Exit closes the module. Print Image prints currently played back images. Size of the printed picture - Big, Medium or Little. The Mode Select button selects the image display mode: Common Search, Panorama Search or Icon Search. Image display mode selection - standard (Common Search) - with any screen divisions, panorama (Panorama Search) presenting in a 16 window screen division consecutive frames from the selected camera, and Icon Search in that the image from a selected camera is presented in consecutive close-ups in a 1 hour, 10 minutes or 1 minute division. WAR I G! For 1 screen division right mouse button click on the played back camera picture enables the 2X digital zoom feature. Another right mouse button click enlarges the zoom ratio to 3X. Third right mouse button click on the picture restores the original picture size. The clicking area causes the proper part of the camera image selection. The digital zoom ratio is displayed in right upper corner. WAR I G! The built-in CD burning module requires the Windows XP or Widows Vista system. The internal module is not operational with Windows All rights reserved NOVUS Security Sp. z o.o. 77

78 OVUS DVR SYSTEM - User s manual ver. 2.2 DVR_SEARCH The Panorama Search view: Each consecutive frame is displayed in a new window, so the user can easily compare 16 frames. Icon Search view : Images closing up to the designated moment (24 hours, 10 minutes, 1 minute until full screen) help to observe changes in the content of images and quickly find the desired moment. Clicking with the left mouse button on a chosen image takes the user to a more detailed time span. Clicking on the right mouse button takes the user back to a higher (more general) time span. 24 hour mode - each window shows the first recorded image from each hour (0 to 24) 10 minute mode - each window presents the 1st image recorded every 10 minute within a given hour. 1 minute mode - each window shows the 1st image recorded each minute within the selected 10 minutes. The sought-after image All rights reserved NOVUS Security Sp. z o.o. 78

79 OVUS DVR SYSTEM - User s manual ver. 2.2 SMART_SEARCH 7. Playing back the recorded material - the Smart_Search program The Smart_Search facilitates the playback of the recorded video material found on the basis of event search or text-in search. (text strings from devices generating ASCII / XML data - POS devices, access control ATM machines). To start the application use the SMART SEARCH button on the main panel of the DVR_Main program or SMART SEARCH on the function panel of the DVR_Search program. The main screen of the Smart_Search program is presented below Main window - played back images Search mode selection panel Search buttons Playback panel Function buttons Event list Search progress bar All rights reserved NOVUS Security Sp. z o.o. 79

80 OVUS DVR SYSTEM - User s manual ver. 2.2 SMART_SEARCH Event search settings panel allows the user to define the search scope within the time range defined by the start (From) and end (To) criteria - year, month, day, hour, minute and second. It also enables the selection of the cameras by which the image was originally recorded and the Rate and Sensitivity parameters for event detection. Additionally, with the help of a PC Mouse we can mark the area within the picture from the camera to be analyzed. By default, the complete image is analyzed. Text-in search settings. With this panel the user can define the extent of search within the time period defined from start (From) to finish (To) by giving the year, day, hour, minute and second and by selecting the source Camera, with this the text data from the text generating is combined. The last factor to specify are the conditions (Filters) of searching. The Basic Search condition shows all the signs received within the specified time period or only signs similar to the entered template. Additional text filers defining - see page 66. The Clear All button deletes all the search areas specified earlier. The Search button starts analyzing/searching data, while Stop ends this operation. The playback panel shows the number of sought-out events meeting the search criteria and allows their viewing with the help of playback buttons : forward -, backward - and stop -. During playback we can Skip frames within the range of 0 to 10, in order to increase the playback speed with a large number of found events. The found image may be saved (Save JPG) or printed (Print JPG) in the JPEG format, with the help of appropriate buttons. The Add to list button adds the found image to the list of saved images (see page 75). The Close button closes the application. The Progress bar graphically illustrates the search action according to the defined criteria. The list of events found in the event search mode includes information on the event number ( r), the Date and Time plus the Cameras number that is the source of the analyzed image. After clicking twice on a selected event the playback and saving panel appears. The list of events found in the text search mode includes information on the event number ( r), the Date and Time, the Cameras number that is the source of the analyzed image and the respective text. After clicking twice on a selected event the playback and saving panel appears. All rights reserved NOVUS Security Sp. z o.o. 80

81 OVUS DVR SYSTEM - User s manual ver. 2.2 SMART_SEARCH The playback and record panel for a given event allows for playing the chosen event forward and backward with adjusting the speed from 1 to 10 and frame by frame forward and backward. The Start button starts the recording while Stop button ends it. The Browse button allows for selecting the path of the AVI file the name of which is created automatically. All rights reserved NOVUS Security Sp. z o.o. 81

82 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM 8. Additional tools of the OVUS DVR SYSTEM 8.1. The Backup program - manual creation of a backup copy The Backup program creates backup copies of recordings, giving the user the opportunity to specify the time span of the backed-up recordings and the source camera. To start the software, please select the following option in the Start menu: START -> PROGRAMY -> DVR SYSTEM -> UTILITIES -> BACKUP. The main screen of the Backup program is presented below: Recording path selection panel List of completed operations Backup scope panel Function buttons All rights reserved NOVUS Security Sp. z o.o. 82

83 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM Backup method selection: Total - Copies all cameras without any adjustments, complete volumes are copied with simultaneous creation of index files. Owing to this, the process takes little time. Part - Copies recordings from selected cameras only. The system selects the material to be copied and creates new volumes, so the process is much more time-consuming. Backup material selection panel: Total method - allows the user to select the day, the hour and the volumes with the recordings from this hour (digits in the brackets show the time when recording in a given volume was finished). There is no selection option of the source cameras to be copied - copied is the material stemming from all cameras. Part method - allows the user to select the camera, the recording day, hour and minute. The Clear button deletes the elements marked for copying earlier. The Select button starts a backup material selection panel. The backup material selection panel, in the Part mode, allows the user to precisely set time boundaries on the material to be copied. It is possible to give the exact Start Time and End Time, specifying the year, the month, the day, the hour, the minute and the second and cameras that the images are stemming from. The Ok button starts the operation of creating the backup copy, closing the panel is possible once the Cancel button is pressed. The button with the folder icon allows the user to select the path for saving of the backed-up file. The Default path button sets the selected path as the default path for all backup processes. Marking the Auto startup enable option enables the auto start of the Backup program once the Windows system is started. Marking the Burning this backup file on the CD option starts an external application for CD-ROM burning or an internal module of the DVR SYSTEM for recording CDs. Choosing the Unlimit option enables copying of the whole marked material to a selected catalogue. Setting a Limit makes the system divide the copied material into sub-catalogues with a designated size (i.e. 700 MB - to copy the material to a CD-ROM. The limit should be bigger than 300 MB. This button enables to calculate the disk space necessary for fabricating a backup copy of the marked video material. This function is only active in Total cbackup mode. The button starts the backup process, while the stops it. All rights reserved NOVUS Security Sp. z o.o. 83

84 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM List of selected actions continuously shows the backup progress, the source camera number and the time when the recording was made. This button triggers an external program for recording CD-ROMs or an internal application of the DVR SYSTEM for recording CD-ROMs. Backup_Viewer start button Viewing logs of the backup program. Backup program minimization button. Backup program closing button. All rights reserved NOVUS Security Sp. z o.o. 84

85 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM 8.2. Backup_Viewer - backup copy viewing The Backup_Viewer software allows for viewing the video material on the backup copy fabricated with the help of the Backup program. To start the application, the following option must be selected in the Start menu: START -> PROGRAMY -> DVR SYSTEM -> UTILITIES -> BACKUP VIEWER. The main screen of the Backup_Viewer software is presented below: Backup copy folder selection button The Backup_Viewer program is equipped with exactly the same functions as the DVR_Search program described on page 73. The only difference is the possibility of selecting the folder with the backup copy to be viewed. This is done with the help of the button marked with the folder icon. Backup folder names are created by the software automatically according to the following scheme: Automatic copy - AByyyymmdd_hhMMss (for example. AB _094742) Manual copy - MByyyymmdd_hhMMss (where y stands for year, m - for month, d - for day, h - for hour, m - for minute, s - for second). WAR I G! The Smart Search feature in the BackupViewer application has text-in search (POS Data) option disabled. All rights reserved NOVUS Security Sp. z o.o. 85

86 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM 8.3. Auth_Tool - exported JPEG / AVI file verification The Auth_Tool program verifies the origin and authenticity of JPEG / AVI files saved by the DVR_SYSTEM application. To start the application, the following option must be selected from the Start menu: START -> PROGRAMY -> DVR SYSTEM -> UTILITIES -> AUTH TOOL. The main screen of the Auth Tool program is presented below: JPEG / AVI file selection JPEG / AVI file playback JPEG / AVI file info AVI files playback bar Function buttons Once the image saved in the DVR SYSTEM is uploaded, the user receives information on its status (authenticity validation), the number of the camera by which the image was recorded, recording and export time, resolution of the frame. Additionally, information allowing to identify the computer on which the file was exported are displayed: the serial number of the Windows system, user name and company name. When uploading an image not stemming from the DVR SYSTEM application or an image that has been altered in some way, all the above information will be lost. Selection of the application mode - JPEG or AVI file authentication verification. Selection on the JPEG or AVI file to be uploaded to the Auth_Tool program. Printing of the uploaded JPEG file or AVI currently displayed frame. Closing the Auth_Tool application. AVI files playback, stop and frame-by-frame playback. Saving of the uploaded JPEG file or AVI currently displayed frame. All rights reserved NOVUS Security Sp. z o.o. 86

87 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM 8.4. AVI_Viewer - MP4 file playback The AVI_Viewer program allows for playing video files in the MP4 format saved by the DVR SYSTEM. To start this application the following option should be selected from the Start menu: START -> PROGRAMY -> DVR SYSTEM -> UTILITIES -> AVI VIEWER. The main screen of the AVI_Viewer program is presented below: Video playback Function buttons Returning to the beginning of the played-back file. Playback buttons: forward, frame-by-frame forward - backward- and pause. Forward and backward playback with speed adjustment by means of the bar. Video playback button with audio and volume adjustment. Buttons for program closing, played-back file selection and opening the program menu. Enlarging the played - back picture 1, 2 and 3 times. Clicking twice on the played-back picture starts full-screen playback. Program menu includes all functions of the function buttons. All rights reserved NOVUS Security Sp. z o.o. 87

88 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM 8.5. Log_Viewer - DVR SYSTEM log register viewing Program Log_Viewer allows for viewing DVR SYSTEM logs and playing back the video material combined with events. To start the application, the following option must be selected from the Start menu: START -> PROGRAMY -> DVR SYSTEM -> UTILITIES -> LOG VIEWER. The main screen of the Log_Viewer program is presented below: Log_Viewer program menu Event List Event Selection Panel Events saved by the system are divided into the categories available in the Event Selection Panel. Events from specific categories are available in the Event List. Program menu allows for adjusting the program layout and event display mode. Buttons for selecting the log file and for refreshing the event list. Selecting the log website. Selecting the action to be initiated by clicking the event (from Sensor or Motion categories) twice. P denotes an additional popup window and S - starting a DVR_Search program with playing back the selected event. All rights reserved NOVUS Security Sp. z o.o. 88

89 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM The popup event window displays images combined with an alarm event from the category Sensor or Motion after clicking the event log on the event list twice. This window allows for forward and backward playback with the option of altering playback speed within the range of 1 to 10, as well as frame by frame forward and backward. The Go to moves the user to the recording originating from a specific date, time and camera. Event search panel finds events from a particular category, within specified time boundaries and according to key words in the event description. It is possible to combine the both modes (logical AND/OR). All rights reserved NOVUS Security Sp. z o.o. 89

90 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM 8.6. Start.exe - OVUS DVR SYSTEM admin registration The START program facilitates registration (and account change) of the system s main administrator. Also, it can change some settings unavailable from the level of the DVR_Settings software. The Start.exe can be found at: C:\PROGRAM FILES\DVR SYSTEM\ To launch the program, the main administrator s account password must be typed in, given during installation of the DVR SYSTEM. The main screen of the Start.exe differs slightly depending on the capture card series: A series capture cards MPG capture cards All rights reserved NOVUS Security Sp. z o.o. 90

91 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM B series capture cards AMPG capture cards In the User tab it is request to enter the name and the password of the main system administrator of the NOVUS DVR SYSTEM. In the General tab, parameters of the capture card are grouped. Depending on the model these may be: number of channels, the video format, capture card variant, number of frames, the LIVE card, display format, number of alarms inputs and outputs. These data are automatically detected during program installation and, if it is not necessary, these should not be changed. In the Advanced tab, it is possible to set the network ports utilized by the application and configuration of the Watchdog function. Utilization of particular ports: Port 1 (3000) - video transmission Port 2 (3001) - control commands transmission Port 3 (3003) - configuration Port 4 (8800) - audio transmission Port 5 (3007) - network transmission and bandwith control Port alternation is possible within the range of 1024 ~ the Default button restores original port settings. The Audible Warning function activates an acoustic signal once the DVR Main application is closed. Restarting the Windows system after closing the DVR SYSTEM application is possible by clicking the Restart Computer upon closing software by user option. This function is particularly useful combined with the auto start option of the DVR_Main program. Restart delay (Restart In) is possible within the range of second. All rights reserved NOVUS Security Sp. z o.o. 91

92 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM WAR I G! Altering the ports utilized for network communication, in case of using connection via Internet Explorer, necessitates simultaneous alternation of ports written in the file C:\PROGRAM FILES\DVR SYS- TEM\WEB\index.html. This file must be opened with any text editor (for example Windows notepad) and the alternation of ports there must be conducted adequately to alternations made in the Start.exe program. Port settings All rights reserved NOVUS Security Sp. z o.o. 92

93 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM 8.7. DBTool.exe - DVR SYSTEM data base playback The DB TOOL program creates the main index file of the video database in the NOVUS DVR SYSTEM on the basis of HDD index files. This allows to add recordings form one system to another (moving the disk over or copying the \M4DATA) or to retrieving a damaged index of a video database. The DBTool.exe is to be found at: C:\PROGRAM FILES\DVR SYSTEM\. Main screen of the DBTool.exe program: Main index list Function buttons List of disk volumes Disc selection panel Information on the selected disc Function keys All rights reserved NOVUS Security Sp. z o.o. 93

94 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM Main index list of the video database of the DVR SYSTEM software - the number of volumes on individual HDDs in the system saved in a file of the main index (C:\MP4DBINFO.dat). Adding ( ) or deleting ( ) positions from the list of volumes on the HDDs to the list of the main index. List of volumes on HDDs is stored on each HDD in the HDD index file (ex. for the HDD C:\ - C:\M4DATA\DVR_VOLUME_INFO.DAT). Setting the current HDD where the recording should start after initializing the DVR SYSTEM application. The user can alter the HDD by selecting the appropriate ew Position field and confirming the choice with the Modify button. Information concerning the HDD selected from the DB info found on disks: the letter denoting the HDD in the Windows system, State of the database on the HDD, Total Volumes created on the particular HDD, Start Time and End Time (start and finish of recording) and Current Volume (volume currently recorded in). The Apply button saves the changes entered in the DBTool.exe software, while the Close button closes the application. All rights reserved NOVUS Security Sp. z o.o. 94

95 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM 8.8. MCSetup.exe - alteration of sound card configuration The MC SETUP (MEDIA CONTROL SETUP) program is useful in case of problems with the audio recording devices integrated on computer motherboards (based on Intel i9xx chipset). Problems usually take the form of muting or disabling the sound stream once the DVR_Main program has been started.. The MC SETUP program helps to eliminate this unfavorable phenomenon. The MCSetup.exe software is to be found in the catalogue: C:\PROGRAM FILES\DVR SYSTEM\. The presented procedure is based on the configuration of the sound card integrated on the ASUS P5LD2 motherboard. For other capture cards the process may differ slightly. Once the MCSetup.exe software is started, the following info is displayed: In case of several sound cards, a list of sound devices available in the system will be generated. A configurable sound card should be selected confirmed with the ext button. Displayed is the configuration window for audio playback. Items from the left-hand-side list should be selected and appropriate volume bars should be assigned to them: The Master volume control from the Components menu should be selected and the appropriate bar should be chosen. The < and > buttons change the sides to the left and to the right. All rights reserved NOVUS Security Sp. z o.o. 95

96 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM All other volume control bars from the list should be adjusted the same way: Select the Wave volume control from the Components list and point the appropriate bar. The < and > buttons change the sides to the left and to the right. Select the CD Out volume control from the Components list and point the appropriate bar. The < and > buttons change the sides to the left and to the right. Select the LineOut volume control from the Component list and find the appropriate bar. The < and > buttons change the sides to the left and to the right. The recording volume is adjusted similarly: Select the Microphone volume control from the Components list and point the appropriate bar. The < and > buttons change the sides to the left and to the right. All rights reserved NOVUS Security Sp. z o.o. 96

97 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM All other volume control bars from the list should be adjusted the same way: Select the CD In volume control from the Components list and point the appropriate bar. The < and > buttons change the sides to the left and to the right. Select the Line In volume control from the Components list and point the appropriate bar and confirm with the ext button. The < and > buttons change the sides to the left and to the right. The whole process should be confirmed with the Save&Done button. All rights reserved NOVUS Security Sp. z o.o. 97

98 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM 8.9. DirectWeb.exe - WWW server The DIRECT WEB program allows for remote connection with the DVR SYSTEM application with the help of the Internet Explorer web browser. The Directweb.exe application is to be found in the following catalogue: C:\PROGRAM FILES\DVR SYSTEM\WEB\ The Directweb.exe application is installed together with the NOVUS DVR SYSTEM and by default set to a startup with the Windows system. Its operation is indicated by an icon on the system bar. Active software - WWW Server operational Inactive software- WWW server not operational Clicking on the DirectWeb icon with the right mouse button shows the program menu: Choosing Direct Web Stop disconnects the WWW Server, while Direct Web Start re-establishes the connection. The Setup submenu allows for changing the WWW interface path and the port where the WWW server is running. The Browse button allows for specifying the path for the WWW interface. Port changes the Web port where the WWW interface is running. Changes can be confirmed with the Save button, while Cancel leaves the menu without saving changes. All rights reserved NOVUS Security Sp. z o.o. 98

99 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM To check the operation of the WWW Server, the IP address of the capture-card-equipped PC must be tipped into the Internet Explorer web browser. The WWW interface of the NOVUS DVR SYSTEM will appear - to connect, login and password are necessary. If the given data is confirmed, information on establishing connection will appear (Connected) and images from cameras will show: Split screen buttons - available splits are: 1, 4, 6, 9, 10 and 16. Additional buttons change the currently viewed camera (or camera group) to the following one and enlarging the images from the chosen camera (by clicking on the picture). Control panel selection - Camera - controlling PTZ cameras or Image - image settings. Preset - opening the preset selection panel, Tour - starting the PTZ camera pattern. All rights reserved NOVUS Security Sp. z o.o. 99

100 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM The preset panel allows the user to choose presets within the range of 1 ~ 99, camera movement begins once the Enter button is pressed. PTZ camera control panel selects the camera (-/+), controls zoom (Zoom -/+), focus (Focus -/+) and camera movement (with arrow keys). A/P starts an automatic 360 degrees pan (AutoPan) Controlling the PTZ camera demands proper camera configuration in the Use PTZ Camera control section of the NOVUS DVR SYSTEM (see page 50). Picture settings control panel allows for selecting the camera (Camera -/+), and adjusting Brightness, Contrast, Saturation, and Hue within the range of 0 to 255. The Search launches the program for playing back the recorded material. The log-in panel requires typing in the Login and Password and confirming these with the Log In button. To log out a user who has been logged in earlier, the Log Out. button should be pressed. Alarm outputs control panel allows for manual controlling alarm outputs (relays). Audio control panel allows for live monitoring of the sound recorded. The sound channel is selected by clicking in camera picture that is linked with requested sound channel. All rights reserved NOVUS Security Sp. z o.o. 100

101 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM Viewing the recorded video material: Monthly calendar with days when recordings were made marked in red. Month is selected with the i buttons. Clicking on an individual day in the calendar moves the user to recordings from this specific day. Screen split selection panel - available splits are 1,4,9 and 16. The C button displays info on recording time and camera number. Additionally, it activates/deactivates text data display from ASCII / XML data generating devices. Video data playback with sound. Panel with playback buttons. Plays back the recorded material with adjusted speed form 1 to 9 forward and backward, plays back the recordings frame by frame forward and backward. The buttons and allows to playback the video material with normal speed forward and backward. Playback speed selection within the range of 1 to 9 (default value is 5). Playback speed is dependent on the speed of network connection and for this reason the achieved adjustment result may vary depending on the localization. All rights reserved NOVUS Security Sp. z o.o. 101

102 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM Closing the remote playback application and returning to the start screen. Camera and recording time selection panel - hour 0 ~ 24 and minute 0 ~ 60. Once the day of the recording is selected, its corresponding recording view will be actualized. The color that represents the recording for a selected camera is similar to the schedule recording settings available in the Camera Setup section of the DVR_Settings program. To start the playback, a camera must be selected (camera selection is possible with i buttons that change the presently observed quad picture for another 4 cameras) and afterwards, the recording time - hour and minute. In the end, the playback button must be pressed. A bigger number of cameras can be played back in an analogous way (4, 9 or 16 screen division). Saving the video material - as a BMP file (Save As) or AVI file (AVI Saving). The AVI file name is generated automatically in the following format Cam [hh1_mm1_ss1-hh2_mm2_ss2].avi where denotes camera number, hh1 - hour, mm1 - minute, ss1 - second of the recording start and hh2 - hour, mm2 - minute, ss2 - second of the recording end. The Motion Search button opens the panel for search recorded video material found on the basis of event search. The POS Search button opens the panel for search recorded video material found on the basis of ASCII / XML data combined with the picture using the text filters. Additional text filers defining - see page 66. Motion search settings panel allows the user to define the search scope within the time range defined by the start (From) and end (To) criteria - hour, minute and second. It also enables the selection of the cameras by which the image was originally recorded and the Sensitivity parameters for event detection. The list of events found in the motion search mode includes information on the event number ( r), the Date and Time plus the Cameras number that is the source of the analyzed image. After clicking on a selected event the playback of the related camera starts. The Search button starts analyzing/searching data, while Stop ends this operation. The End button closes the panel. WAR I G! Text-in search panel allows the user to define the extent of search within the time period defined from start (From) to finish (To) by giving the hour, minute and second and by selecting the source Camera, with this the text data from the text generating is combined. The last factor to specify are the conditions (Filters) of searching. The Full Text Search condition shows all the signs received within the specified time period or only signs similar to the entered template. Additional text filers defining - see page 66. The list of events found in the POS search mode includes information on the event number ( r), the Date and Time plus the Cameras number and the Text data that is the source of the analyzed image. After clicking on a selected event the playback of the related camera starts. The Search button starts analyzing/searching data, while Stop ends this operation. The End button closes the panel. The Motion Search and POS Search features are available only for 1 screen division. All rights reserved NOVUS Security Sp. z o.o. 102

103 OVUS DVR SYSTEM - User s manual ver. 2.2 ADDITIO AL TOOLS OF THE DVR SYSTEM WAR I G! In case of connection problems utilizing the Internet browser, Internet Explorer settings should be checked. In the Tools -> Internet Options -> Security menu, the option Internet or Local Intranet (depending on whether the connection is executed with a remote localization via the Internet or in a local network) should be selected, and subsequently, Custom level should be ticked, and all options allowing for downloading and executing Active-X formats (also unsigned) should be enabled. All rights reserved NOVUS Security Sp. z o.o. 103

104 OVUS DVR SYSTEM - User s manual ver. 2.2 PTZ CAMERA CO TROL 9. PTZ camera control 9.1. OVUS CAMA-I camera ( OVUS-C protocol) Buttons: TOUR -> Calling the 1st tour A1 -> Calling the 1st tour A2 -> Calling the 1st pattern A3 -> Calling the 1st autoscan AP ON / OFF -> Enabling/Disabling AutoPan SCAN START / STOP -> Enabling/Disabling the first AutoScan MENU -> Entering the camera menu CTRL + TOUR -> Tour programming menu (in the tour menu, introducing tours to an editable tour) CTRL + A1 -> Auto scans menu (in the tour menu, introducing an autoscan to an editable tour). CTRL + A2 -> Pattern programming menu (in the patrol menu, introducing a pattern to an editable tour). CTRL + A3 -> Preset settings menu (In the preset menu, introducing presets to an editable tour). CTRL + A4 -> In the tour menu, introducing Tours into an editable tour CTRL + A5 -> In the tour menu, deleting a selected position in an editable tour CTRL + AP ON -> Alarm confirmation Utilizing the camera menu: MENU -> Entering the camera menu Up and down arrows ( ) -> moving around the camera menu Right arrow ( ) -> Confirmation (selection) of an option in the camera menu Left arrow ( ) -> Return to a higher level of the menu CTRL + arrows ( ) -> Controlling the camera in the TURBO mode, programming patterns (pan, tilt) in the camera menu arrows ( ) -> in the programming mode, finishing programming a pattern MENU -> in the camera menu confirmation (ENTER) of a selected option CTRL + MENU -> return (ESC) to a higher level in the camera menu without saving settings. ZOOM IN / OUT -> changing the perspective within the editable field in the camera menu, selecting preset, tour, pattern, auto scan in the editable field, CTRL + ZOOM IN / OUT -> in the camera menu, programming patterns (zooming in) All rights reserved NOVUS Security Sp. z o.o. 104

105 OVUS DVR SYSTEM - User s manual ver. 2.2 PTZ CAMERA CO TROL Calling presents: Preset > Calling presets 1 99 CTRL + Preset 1 Calling the first autoscan CTRL + Preset 2 Calling the first pattern CTRL + Preset 3 Calling the first tour CTRL + Preset 4 Calling the first preset CTRL + Preset 5 Picture flip CTRL + Preset 6 Return to the normal picture after flip CTRL + Preset 7 - CTRL + Preset 8 - CTRL + Preset 9 - CTRL + Preset 10 - CTRL + Preset 11 Calling the first autoscan CTRL + Preset 12 Calling the second autoscan CTRL + Preset 13 Calling the third autoscan CTRL + Preset 14 Calling the fourth autoscan CTRL + Preset 15 Calling the fifth autoscan CTRL + Preset 16 Calling the sixth autoscan CTRL + Preset 17 Calling the seventh autoscan CTRL + Preset 18 Calling the eighth autoscan CTRL + Preset 19 Calling AutoPan CTRL + Preset 20 - CTRL + Preset 21 Calling the first tour CTRL + Preset 22 Calling the second tour CTRL + Preset 23 Calling the third tour CTRL + Preset 24 Calling the fourth tour CTRL + Preset 25 Calling the fifth tour CTRL + Preset 26 Calling the sixth tour CTRL + Preset 27 Calling the seventh tour CTRL + Preset 28 Calling the eighth tour CTRL + Preset 29 - CTRL + Preset 30 - CTRL + Preset 31 Calling the first pattern CTRL + Preset 32 Calling the second pattern CTRL + Preset 33 Calling the third pattern CTRL + Preset 34 Calling the fourth pattern CTRL + Preset 35 - CTRL + Preset 36 - CTRL + Preset 37 - CTRL + Preset 38 - CTRL + Preset 39 - CTRL + Preset 40 - CTRL + Preset 41 Enabling the first relay output CTRL + Preset 42 Disabling the first relay output CTRL + Preset 43 Enabling the second relay output CTRL + Preset 44 Disabling the second relay output CTRL + Preset 45 Enabling the third relay output CTRL + Preset 46 Disabling the third relay output CTRL + Preset 47 Enabling the fourth relay output CTRL + Preset 48 Disabling the fourth relay output CTRL + Preset 49 Altering work mode to black and white CTRL + Preset 50 Altering work mode from black and white to color All rights reserved NOVUS Security Sp. z o.o. 105

106 OVUS DVR SYSTEM - User s manual ver. 2.2 PTZ CAMERA CO TROL 9.2. OVUS Cama-I camera (PELCO-D and PELCO-P protocol) Buttons: MENU, AUTOPAN ON/OFF, SCAN START/STOP do not work, as compatibility with the Pelco SPECTRA III SE camera is maintained) TOUR calling the 1st pattern A1 Iris Open A2 Iris Close Calling patterns: CTRL + Preset 1 Pattern 1 CTRL + Preset 2 Pattern 2 CTRL + Preset 3 Pattern 3 CTRL + Preset 4 Pattern 4 avigating in the camera menu: Preset 95 Entering the camera menu Up and down arrows ( ) -> Moving around the camera menu Right arrow ( ) -> Confirming an option in the camera menu Left arrow ( ) -> Return to a higher menu level Preset 95 -> in the camera menu, confirmation (ENTER) of a selected option; in the camera menu, entering/ leaving the pattern programming mode. Preset 96 -> Return (ESC) to a higher menu level without saving settings ZOOM IN / OUT -> changing values within the editable menu option, entering pattern names, selecting presets within tours, Calling presets: Preset 1 32 calling presets 1-32 Preset º flip Preset 60 Entering the Autoscan menu (in the tour menu, entering autoscans in a tour) Preset 61 Calling the first Autoscan Preset 62 Calling the second Autoscan Preset 63 Calling the third Autoscan Preset 64 Calling the fourth Autoscan Preset 65 Calling the fifth Autoscan Preset 66 Calling the sixth Autoscan Preset 67 Calling the seventh Autoscan Preset 68 Calling the eighth Autoscan Preset 69 Disabling the first relay output Preset 79 Disabling the second relay output Preset 89 Disabling the third relay output Preset 99 Disabling the fourth relay output All rights reserved NOVUS Security Sp. z o.o. 106

107 OVUS DVR SYSTEM - User s manual ver. 2.2 PTZ CAMERA CO TROL Preset 70 Entering the tour menu (in the tour menu, entering Tours into an editable tour) Preset 71 Calling the first tour Preset 72 Calling the second tour Preset 73 Calling the third tour Preset 74 Calling the fourth tour Preset 75 Calling the fifth tour Preset 76 Calling the sixth tour Preset 77 Calling the seventh tour Preset 78 Calling the eighth tour Preset 80 Entering the pattern menu (in the pattern menu, entering patterns into an edited tour) Preset 81 Calling the first pattern Preset 82 Calling the second pattern Preset 83 Calling the third pattern Preset 84 Calling the fourth pattern Preset 85 Enabling the first relay output Preset 86 Enabling the second relay output Preset 87 Enabling the third relay output Preset 88 Enabling the fourth relay output Preset 90 Deleting an alarm Preset 91 Calling the park function, deleting a text field in camera menu Preset 95 Entering camera menu, enabling/disabling PTZ control in the camera menu Preset 96 Exit from the camera menu without saving settings All rights reserved NOVUS Security Sp. z o.o. 107

108 OVUS DVR SYSTEM - User s manual ver. 2.2 PTZ CAMERA CO TROL 9.3. PELCO SPECTRA camera (PELCO-D and PELCO-P protocols) Buttons: MENU -> Entering camera menu, AUTOPAN ON/OFF -> Calling AutoPan, SCAN START/STOP > Calling AutoPan, TOUR Calling the first pattern A1 Iris Open A2 Iris Close Calling patterns: CTRL + Preset 1 pattern 1 CTRL + Preset 2 pattern 2 CTRL + Preset 3 pattern 3 CTRL + Preset 4 pattern 4 avigating in the camera menu: MENU > Entering the camera menu, Up and down arrows ( ) -> Moving around the camera menu A1-> Iris Open A2 -> Iris Close Calling presets Preset > Calling presets 1-80 Additional functions (SPECTRA III SE camera functions available through calling presets) Preset º flip Preset 34 the point zero Preset 96 Freezing camera motion Preset 98 Interrupted scan Preset 99 Auto scan All rights reserved NOVUS Security Sp. z o.o. 108

109 OVUS DVR SYSTEM - User s manual ver. 2.2 PTZ CAMERA CO TROL 9.4. OVUS CAMA-mini camera ( OVUS-C1 protocol) ATTE TIO - when implementing the OVUS C1 protocol (CAMA MI I), selecting ID=32 denotes ID=32. Buttons: TOUR -> Calling the first tour A1 -> Calling the first auto scan A2 -> Calling the first tour A3 -> Calling the first preset AP ON / OFF -> Enabling/disabling the first auto scan SCAN START / STOP -> Enabling/disabling the first auto scan MENU -> Entering the camera menu SCAN START / STOP -> Alarm confirmation avigating in the camera menu: MENU -> Entering the camera menu Up and down arrows ( ) -> Moving around the camera menu Right arrow ( ) -> Confirming an option in the camera menu Left arrow ( ) -> Return to a higher menu level CTRL + arrows ( ) -> Controlling the camera in TURBO mode, programming presets and auto scans (pan and tilt) in the camera menu Arrows ( ) -> in the camera programming mode, finishing pattern programming MENU -> in the camera menu, confirming the selected option (ENTER) ZOOM IN / OUT -> changing values within the editable menu option, entering pattern names, selecting presets within tours CTRL + ZOOM IN / OUT -> in the camera menu, programming the preset and auto scans (closing in) CTRL + AP ON / OFF -> alarm confirmation Calling presets: Preset > Calling presets 1 60 CTRL + Preset 1 Calling the first autoscan CTRL + Preset 2 Calling the first pattern CTRL + Preset 3 Calling the first tour CTRL + Preset 4 Calling the first preset CTRL + Preset 5 - CTRL + Preset 6 - CTRL + Preset 7 - CTRL + Preset 8 - CTRL + Preset 9 - CTRL + Preset 10 - CTRL + Preset 11 Calling the first autoscan CTRL + Preset 12 Calling the second autoscan CTRL + Preset 13 Calling the third autoscan CTRL + Preset 14 Calling the fourth autoscan All rights reserved NOVUS Security Sp. z o.o. 109

110 OVUS DVR SYSTEM - User s manual ver. 2.2 PTZ CAMERA CO TROL CTRL + Preset 15 - CTRL + Preset 16 - CTRL + Preset 17 - CTRL + Preset 18 - CTRL + Preset 19 - CTRL + Preset 20 - CTRL + Preset 21 - CTRL + Preset 22 - CTRL + Preset 23 - CTRL + Preset 24 - CTRL + Preset 25 - CTRL + Preset 26 - CTRL + Preset 27 - CTRL + Preset 28 - CTRL + Preset 29 - CTRL + Preset 30 - CTRL + Preset 31 Calling the first tour CTRL + Preset 32 Calling the second tour CTRL + Preset 33 Calling the third tour CTRL + Preset 34 Calling the fourth tour All rights reserved NOVUS Security Sp. z o.o. 110

111 OVUS DVR SYSTEM - User s manual ver. 2.2 PTZ CAMERA CO TROL 9.5. OVUS CAMA-mini camera (PELCO-D protocol) Buttons: MENU, AUTOPAN ON/OFF, SCAN START/STOP do not work, as compatibility with the Pelco SPECTRA III SE camera is maintained) TOUR calling the 1st pattern A1 Iris Open A2 Iris Close avigating in the camera menu: Preset 95 Entering the camera menu Up and down arrows ( ) -> Moving around the camera menu Right arrow ( ) -> Confirming an option in the camera menu Left arrow ( ) -> Return to a higher menu level Preset 95 -> in the camera menu, confirmation (ENTER) of a selected option; in the camera menu, entering the preset and autoscan programming mode. Preset 96 -> Return (ESC) to a higher menu level without saving settings, leasing the preset and autoscan programming mode. ZOOM IN / OUT -> changing values within the editable menu option, entering pattern names, selecting presets within Tours, zooming in and out within the preset and autoscan programming mode. Calling presets: Preset 1 60 calling presets 1-60 Preset 61 Calling the first autoscan Preset 62 Calling the second autoscan Preset 63 Calling the third autoscan Preset 64 Calling the fourth autoscan Preset 71 Calling the first tour Preset 72 Calling the second tour Preset 73 Calling the third tour Preset 74 Calling the fourth tour Preset 90 Alarm confirmation Preset 95 Entering camera menu, engaging PTZ control in camera menu Preset 96 Leaving the camera menu without saving changes, disabling PTZ control in camera menu All rights reserved NOVUS Security Sp. z o.o. 111

112 OVUS DVR SYSTEM - User s manual ver. 2.2 PTZ CAMERA CO TROL 9.6. OVUS VC-625/660D, VC-HC520ZL, VC-HC370ZL-2 cameras ( OVUS C1 protocol) ATTE TIO - when implementing the OVUS C1protocol ( VC-625/660D ), selecting ID=32 denotes ID=0 Buttons: AUTOPAN ON/OFF, FOCUS IN/OUT, SCAN START/STOP, TOUR, PRESET MOVE/SET are not used MENU -> Entering camera menu, ZOOM IN / OUT -> zoom in/out control avigating in the camera menu: Up and down arrows ( ) -> Moving around the camera menu Right arrow ( ) -> Confirming an option in the camera menu MENU -> Confirming (selecting) an option in the camera menu, confirming letters in the cameras description 9.7. OVUS VC-HC520ZL, VC-HC370ZL-2 camera (PELCO-D and PELCO-P protocol) Buttons: MENU, AUTOPAN ON/OFF, FOCUS IN/OUT, SCAN START/STOP TOUR are not operational (maintained compatibility with the Pelco SPECTRA III SE) A1 Iris Open A2 Iris Close ZOOM IN / OUT -> zoom in/out control avigating in the camera menu: Preset 95 > entering cameras menu, Up and down arrows ( ) -> Moving around the camera menu Right arrow ( ) -> Confirming an option in the camera menu Preset 95 -> in camera menu, confirming (ENTER) of a selected option Preset 96 -> return (ESC) to a higher level in camera menu without saving settings 9.8. OVUS VC-825/860D camera ( OVUS C2 protocol) Buttons: AUTOPAN ON/OFF, FOCUS IN/OUT, SCAN START/STOP, TOUR, PRESET MOVE/SET not used MENU -> entering camera menu, ZOOM IN / OUT -> zoom in/out control avigating in the camera menu: Up and down arrows ( ) -> Moving around the camera menu Right arrow ( ) -> Confirming an option in the camera menu Left arrow ( ) -> Return (ESC) to a higher level in camera menu without saving settings All rights reserved NOVUS Security Sp. z o.o. 112

113 OVUS DVR SYSTEM - User s manual ver. 2.2 SELECTED CO FIGURATIO ACTIVITIES STEP BY STEP 10. Selected configuration activities step by step Assigning disk space to video recording and creating volumes. a) Close the DVR_MAIN program b) Start the DVR_SETTINGS program (desktop icon or START menu) c) Enter the Disk Tool menu d) In the disk table, indicate the disk where recording should take place e) In the Add New Volume field, give the number of volumes that should be created - more information on creating volumes you can find on page 35 f) Press the Add button - it will add volumes to the disk table g) Press the Create Volume button h) Volumes on the selected disk will be created i) Analogically, volumes on other HDDs in the system should be created Video recording with audio a) Complete audio connections described in the NOVUS capture card installation manual for the whole capture card series b) In case of integrated sound cards and mother boards based on the Intel i9xx chipset, it is recommended to check the audio recording configuration described on page 95 c) Close the DVR_MAIN program d) Start the DVR_SETTINGS program (desktop icon and START menu) e) Enter the System menu f) Mark the Sound Recording option and, in case of A and B series capture cards - select the number of channels, sound card and sound level. Read more on page 40 g) Press the Apply button and then Save & Close h) In the DVR_SETTINGS program, select the menu Camera and, subsequently, on the Sound Channel panel, select the audio channel assigned to a specific camera - read more on page 44 i) Press the Apply button and afterwards, press Save & Close j) From the level of the DVR_MAIN program, check audio using the button with the speaker icon - read more on page 33 k) Configure other audio channel analogically Video and audio playback a) Start the DVR_SEARCH program (desktop icon, START menu or the Search button form the level of the DVR_MAIN program) b) Click on the speaker icon twice-read more on page 74 c) Select the hour and minute when the recording was made, according to the guidelines on page Motion detection recording a) Start the DVR_SETTINGS program (desktop icon, START menu or System button from the level of the DVR_MAIN program) b) In the DVR_SETTINGS program, choose the Camera menu and, afterwards, Schedule. On the Recording Schedule panel, select a camera and recording mode: Motion or Sensor+Motion. Select an required area in the schedule with the help of the PC mouse - read more on page 45 c) Press the Apply button and afterwards, press Save & Close d) In the Camera menu, select Color & Motion option e) Select the detection area, sensitivity and threshold according to the instruction on page 48 f) Select an action to be triggered by motion detection according to the description on page 48 g) Press the Apply button and afterwards, press Save & Close h) Configure the other video channels in an analogical way All rights reserved NOVUS Security Sp. z o.o. 113

114 OVUS DVR SYSTEM - User s manual ver. 2.2 SELECTED CO FIGURATIO ACTIVITIES STEP BY STEP Recording with variable speed ( ormal + Event) a) Start the DVR_SETTINGS program (desktop icon, START menu or System button from the level of the DVR_MAIN program) b) In the DVR_SETTINGS program, select a camera and then, in the Camera menu, on the Camera Frame Rate panel, select the option Selected Frame Rate and select the recording speed for continuous recording (Normal) - usually a lower one and for alarm events (Event) - usually higher one according to the description on page 43 c) Press the Apply button and afterwards, press Save & Close d) In the DVR_SETTINGS program, choose the Camera menu and then Schedule. On the Recording schedule panel, select a camera, recording mode (Normal+Event) and mark the required area in the Schedule with the help of the PC Mouse - read more on page 45 e) Configure the detection and/or alarm inputs settings according to the description on page 47 and 52 f) Press the Apply button and afterwards, press Save & Close g) Configure other video channels in an analogical way notification configuration a) Start the DVR_SETTINGS program (desktop icon, START menu or the System button from the level of the DVR_MAIN program) b) Enter the System menu c) Select the option Settings d) Configure the SMTP mail server according to the description on page 40 e) Press the Apply button and afterwards, press Save & Close f) In the notification on selected alarm events menu, choose the option of notification - according to the description on page 48 g) Press the Apply button and afterwards, press Save & Close Back-up copy a) Start the DVR_SETTINGS program (desktop icon, START menu or the System button from the level of the DVR_MAIN program) b) Enter the Backup menu c) Mark the day of the week, the time, the copying mode and the localization of the copied material, according to the description on page 54 d) Press the Add/Modify button to add an item to the table e) In an analogical way, add other items to the Backup Schedule Table f) Mark the Auto Start Schedule Backup option in the Backup Start Settings panel g) Press the Apply button and afterwards, press Save & Close Control and configuration of PTZ cameras a) Complete PTZ and PTZ module connections according to the description in the NOVUS capture card manual b) Start the DVR_SETTINGS program (desktop icon, START menu or the System button from the level of the DVR_MAIN program) c) In the DVR_SETTINGS program, select the Camera menu and then camera number and the Color & Motion menu d) Select the Use PTZ Camera Control option and afterwards, click on the Properties button e) Select the COM port and protocol settings according to the description on page 50 f) Press the Test button and start the PTZ camera control panel g) Check transmission settings and press the Open button h) Using the description on page 50, check the operation of PTZ camera control i) Close the PTZ control panel and save the settings with the help of Apply and then Save & Close buttons j) Check the operation of the PTZ camera control from the level of the DVR_MAIN software panel according to the description on page 30 All rights reserved NOVUS Security Sp. z o.o. 114

115 OVUS DVR SYSTEM - User s manual ver. 2.2 SELECTED CO FIGURATIO ACTIVITIES STEP BY STEP Basic integration with the ASCII/XML data generating devices a) Complete connections with the ASCII code generating device via the RS-232 cable or Ethernet network b) Close the DVR_MAIN program c) Start the DVR_SETTINGS program (desktop icon, START menu ) d) In the DVR_SETTINGS select the option Text Inserting e) Select a protocol form among the previously defined ones or define one s won protocol according to the description on page 59 f) Select a database according to the description on page 64 g) Set the details of the RS-232 or LAN connection according to the description on page 70 h) Configure the display of text over camera images according to the description on page 72 i) Test the text-in reception with the help of the Test Data Capturing button j) Check the correctness of data display in the DVR_MAIN program and the availability of text data from the level of the DVR_SEARCH and SMART_SEARCH programs - description on page 79 k) Configure other ASCII/XML data generating devices in a similar way Activation of network connections a) Add the DVR_MAIN application and ports used to firewall rules or disable the firewall b) Start the DVR_SETTINGS program (desktop icon, START menu or the System button from the level of the DVR_MAIN program) c) Mark the Allow Remote Connections option d) Press the Apply button and then Save & Close Remote alarm notification a) Add the DVR_MAIN application and ports used to firewall rules or disable the firewall b) Start the DVR_SETTINGS program (desktop icon, START menu or the System button from the level of the DVR_MAIN program c) Enter the System menu d) Mark the Allow Remote Connections option e) Press the Properties button and select settings according to the description on page 41 f) Select a camera in the DVR_SETTINGS program and then the Camera menu and Schedule. On the Remote Notify Schedule panel, select alarm event notification ( Notify ) and mark the time period of the notification g) Press the Apply button and then Save & Close h) In the DVR_NET program configuration, when defining remote localizations, give exactly the same code as given earlier on the server. All rights reserved NOVUS Security Sp. z o.o. 115

116 version 2.2 NOVUS Security Sp. z o.o. Pulawska Street 431, Warsaw, Poland phone.: (22) , fax: (22)

117 Instrukcja obsługi NOVUS DVR SYSTEM Oprogramowanie do kart wizyjnych NOVUS serii A, B, MPG i AMPG

118 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I FORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC. Dyrektywa WEEE 2002/96/EC Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych Niniejszy produkt został oznakowany zgodnie z Dyrektywą WEEE (2002/96/EC) oraz późniejszymi zmianami, dotyczącą zużytego sprzętu elektrycznego i elektronicznego. Zapewniając prawidłowe złomowanie przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia. Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza, że nasz produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie należy oddać do odpowiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskać dodatkowe informacje dotyczące recyklingu niniejszego produktu należy skontaktować się z przedstawicielem władz lokalnych, dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt. Dyrektywa RoHS 2002/95/EC Informacja dla użytkowników dotycząca ograniczenia użycia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym. W trosce o ochronę zdrowia ludzi oraz przyjazne środowisko zapewniamy, że nasze produkty podlegające przepisom dyrektywy RoHS, dotyczącej użycia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym, zostały zaprojektowane i wyprodukowane zgodnie z wymaganiami tej dyrektywy. Jednocześnie zapewniamy, że nasze produkty zostały przetestowane i nie zawierają substancji niebezpiecznych w ilościach mogących niekorzystnie wpływać na zdrowie człowieka lub środowisko naturalne. Informacja Urządzenie, jako element profesjonalnego systemu telewizji dozorowej służącego do nadzoru i kontroli, nie jest przeznaczone do samodzielnego montażu w gospodarstwach domowych przez osoby nie posiadające specjalistycznej wiedzy. Producent nie ponosi odpowiedzialności w razie uszkodzenia lub utraty w trakcie eksploatacji Produktu danych zawartych na dyskach lub innych urządzeniach. Przed wykonaniem czynności, która nie jest przewidziana dla danego Produktu w instrukcji obsługi, innych dokumentach dołączonych do Produktu lub nie wynika ze zwykłego przeznaczenia Produktu, należy, pod rygorem wyłączenia odpowiedzialności Producenta za następstwa takiej czynności, skontaktować się z Producentem. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 2

119 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 UWAGI I OSTRZEŻE IA UWAGA! Z AJOMOŚĆ I IEJSZEGO PODRĘCZ IKA JEST IEZBĘD YM WARU KIEM PRAWIDŁOWEJ EKSPLOATACJI KARTY WIZYJ EJ. PROSIMY O ZAPOZ A IE SIĘ Z IM PRZED ROZPOCZĘCIEM PRACY URZĄDZE IA. I STRUKCJĘ ALEŻY ZACHOWAĆ, TAK ABY MOŻ A BYŁO Z IEJ SKORZYSTAĆ W PRZYSZŁOŚCI. OSTRZEŻE IE! ABY ZABEZPIECZYĆ SIĘ PRZED RYZYKIEM POWSTANIA POŻARU LUB PORAŻENIA PRĄDEM ELEKTRYCZNYM, NALEŻY UNIKAĆ UMIESZCZANIA URZĄDZENIA W MIEJSCACH O DUŻEJ WILGOTNOŚCI I ZAKURZENIU. OSTRZEŻE IE! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW KARTY WIZYJNEJ. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW AUTORYZOWANEGO SERWISU FIRMY NOVUS. OSTRZEŻE IE! KARTA WIZYJNA JEST WRAŻLIWA NA ŁADUNKI ELEKTROSTATYCZNE, DLATEGO NALEŻY UŻYWAĆ JEJ ZGODNIE Z ZASADAMI EKSPLOATACJI URZĄDZEŃ OPARTYCH NA UKŁADACH CMOS/MOSFET. I FORMACJA Dane zawarte w niniejszej instrukcji obsługi są aktualne w momencie jej drukowania. Zastrzega się prawo dokonywania zmian w niniejszym opracowaniu. Producent zastrzega sobie prawo do modyfikacji parametrów i zmiany wyglądu urządzenia bez uprzedniego poinformowania. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 3

120 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 WARU KI BEZPIECZEŃSTWA 1. Wszystkie prace związane z instalacją zakupionej przez Państwa karty wizyjnej należy powierzyć wykwalifikowanym pracownikom serwisu lub zawodowym instalatorom systemów zabezpieczeń. 2. Ze względu na wydzielaną dużą ilość ciepła karta wizyjna umieszczona w komputerze powinna mieć zapewnioną odpowiednią wentylację, zalecane jest zastosowanie dodatkowego wentylatora w obudowie komputera. Nie wolno umieszczać komputera z kartą w miejscach, gdzie otwory wentylacyjne byłyby przesłonięte lub przykryte. 3. W razie konieczności dokonania jakiekolwiek naprawy należy skontaktować się z serwisem. Należy utrzymywać urządzenie w czystości oraz chronić je przed udarami mechanicznymi. 4. Należy chronić urządzenie przed wilgocią i zakurzeniem. W przypadku kontaktu karty wizyjnej z wodą należy niezwłocznie zareagować, tj. wyłączyć zasilanie oraz skontaktować się z autoryzowanym serwisem firmy Novus. Zabrudzenie urządzenia może być przyczyną jego uszkodzenia i porażenia prądem elektrycznym. 5. Komputer powinien być wyposażony w zasilacz o odpowiednim zapasie mocy min. 350 W - zalecane 400 W. Szczegółowe informacje dotyczące konfiguracji komputera są dostępne na stronie 9-tej. 6. Przewody sygnałowe powinny być prowadzone w sposób eliminujący ryzyko uszkodzenia mechanicznego, ze szczególnym zwróceniem uwagi na wtyczki. 7. W celu uniknięcia uszkodzenia urządzenia tory wizyjne i sterowania powinny być wyposażone w prawidłowo wykonane (zgodnie z Polskimi Normami) układy ochrony przed zakłóceniami, przepięciami i wyładowaniami atmosferycznymi. Zalecane jest również stosowanie transformatorów separujących. 8. Nie wolno używać urządzenia w warunkach nie spełniających wymagań eksploatacyjnych w zakresie zasilania, wilgotności względnej powietrza lub temperatury powietrza. 9. Dobór komputera współpracującego z kartą wizyjną powinien być przeprowadzony ściśle według zaleceń dostępnych w niniejszej instrukcji. 10. Karta wizyjna powinna być wykorzystywana tylko i wyłącznie z oryginalnymi sterownikami i oprogramowaniem firmy NOVUS załączonym na płycie CD lub dostępnym na stronie Nie stosowanie się do powyższych wymogów grozi uszkodzeniem karty. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 4

121 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 5 SPIS TREŚCI 1. Informacje wstępne Wprowadzenie Ogólna specyfikacja serii kart wizyjnych NOVUS Specyfikacja komputera PC do współpracy z kartami wizyjnymi NOVUS Ustawienia komputera PC przed instalacją sterowników i oprogramowania kart wizyjnych NOVUS Instalacja sterowników karty wizyjnej Instalacja aplikacji OVUS DVR SYSTEM Program główny DVR_Main Konfiguracja ustawień systemu rejestracji - program DVR_Settings Ustawienia Dysków Ustawienia Systemu Ustawienia Kamer Podmenu Ustawienia Ogólne Podmenu Harmonogram Podmenu Obraz i Detekcja Ustawienia Czujek Ustawienia Kopii Zapasowej Ustawienia Użytkowników Wkluczowywanie tekstu Podmenu Urządzenia Podmenu Dane Podmenu Bazy Danych Podmenu Przeszukiwanie Podmenu XML Podmenu Połączenie Przeglądanie zarejestrowanego materiału wideo - program DVR_Search Przeglądanie zarejestrowanego materiału wideo - program Smart_Search Dodatkowe narzędzia OVUS DVR SYSTEM Ręczne wykonywanie kopii zapasowej - program Backup Przeglądanie kopii zapasowej - program Backup_Viewer Weryfikacja wyeksportowanych plików JPG - program Auth_Tool Odtwarzanie plików MP4 - program AVI_Viewer Przeglądanie rejestru (logów) aplikacji DVR SYSTEM - program Log_Viewer Rejestracja głównego administratora NOVUS DVR SYSTEM - program Start.exe... 90

122 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 SPIS TREŚCI 8.7. Odtwarzanie bazy danych programu DVR SYSTEM - program DBTool.exe Zmiana konfiguracji karty dźwiękowej - program MCSetup.exe Serwer WWW - program DirectWeb.exe Sterownie kamerami PTZ Kamera NOVUS CAMA-I (NOVUS-C) Kamera NOVUS CAMA-I (PELCO-D i PELCO-P) Kamera PELCO SPECTRA (PELCO-D i PELCO-P) Kamera NOVUS CAMA-mini (NOVUS-C1) Kamera NOVUS CAMA-mini (PELCO-D) Kamera NOVUS NVC-625/660 DN, NVC-HC520ZL, NVC-HC370ZL-2 (NOVUS C1) Kamera NOVUS NVC-HC520ZL, NVC-HC370ZL-2 (PELCO-D i PELCO-P) Kamera NOVUS NVC-825/860 DN (NOVUS C2) Wybrane czynności konfiguracyjne krok po kroku Przydzielanie miejsca na dysku pod rejestrację wideo i tworzenie boksów Rejestracja wideo z dźwiękiem Odtwarzanie wideo z audio Nagrywanie z detekcji ruchu Nagrywanie ze zmienną prędkością (ciągłe + zdarzenia alarmowe) Konfiguracja powiadomienia o zdarzeniach alarmowych przez Tworzenie automatycznej kopii zapasowej Konfiguracja i sterownie kamer szybkoobrotowych (PTZ) Podstawowa konfiguracja współpracy z urządzeniami generującymi dane ASCII / XML Aktywacja połączeń sieciowych Zdalne informowanie o zdarzeniach alarmowych Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 6

123 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I FORMACJE WSTĘP E 1. Informacje wstępne 1.1 Wprowadzenie 1. Karty wizyjne serii A, B, MPG i AMPG Obsługa kart wizyjnych firmy NOVUS serii A, B, MPG i AMPG. 2. 1~32 wejść wideo Program obsługuje do 32 kanałów wideo ( 32 wejścia wizyjne 75 Ohm, 1 V p-p ) w zależności od modelu zainstalowanej karty wizyjnej. 3. 1~32 wejść alarmowych Obsługa do 32 wejść alarmowych (czujek). Program zapewnia możliwość powiązania dowolnej ilości kamer z każdym wejściem (czujką). Aktywacją czujki może wywołać definiowaną reakcję lub rozpocząć rejestrację powiązanych z czujką kamer. 4. 1~8 wyjść alarmowych Obsługa do 8 wyjść alarmowych - mogą być użyte do podłączenia zewnętrznych urządzeń jak syreny czy centrale alarmowe. Wyjścia alarmowe mogą być aktywowane ręcznie przez detekcję ruchu lub inne definiowane zdarzenia alarmowe. 5. 1~32 kanałowa rejestracja audio Wielokanałowa rejestracji dźwięku zsynchronizowanego z obrazem. Program zapewnia odsłuch na żywo i odtwarzanie wideo z dźwiękiem. W zależności od rodzaju karty obsługiwane jest nagrywanie 1 ~ 4 kanałów audio (karty z serii A i B) i 1 ~ 32 (karty z serii MPG i AMPG). 6. Podgląd do 32 kamer na jednym ekranie Obsługa podziałów obrazu: 1, 4, 6, 9, 10, 16, 33 (część podziałów aktywna w zależności od modelu karty). 7. Zaawansowane funkcje sterowania kamer PTZ Program zapewnia pełną konfigurację i sterowanie kamerami szybkoobrotowymi, typu motor-zoom oraz dzień/ noc z interfejsem RS-485 firmy NOVUS. 8. Sprzętowo realizowana funkcja Watchdog Karta wizyjna wyposażona jest w sprzętowy układ typu Watchdog. W przypadku błędu systemowego lub zawieszenia (braku odpowiedzi przez określony czas) system Windows zostanie automatycznie zrestartowany. 9. Zaawansowana detekcja ruchu Program pozwala dokładnie określić strefy detekcji ruchu oraz czułość i próg zadziałania niezależnie dla każdej kamery. 10. Zaawansowany harmonogram nagrywania Program wyposażony jest w graficzny harmonogram nagrywania w układzie tygodniowo - godzinnym. Wybór trybu nagrywania (ciągłe, detekcja ruchu, alarmowe, alarmowe + detekcja, ciągłe + zdarzenia lub tylko wyświetlanie) jest niezależny dla każdej kamery. 11. System tworzenie kopii zapasowej Oprogramowanie umożliwia tworzenie kopii zapasowej nagrań wideo ręcznie (wybór kamery i przedziału czasu) lub automatycznie (kopia przyrostowa). 12. Połączenia sieciowe Obsługa połączeń sieciowych przez dedykowany program kliencki (konfiguracja, monitoring i odtwarzanie zdalne), przeglądarkę www (monitoring i odtwarzanie) oraz urządzenia mobilne PDA (podgląd, odtwarzanie). 13. Wkluczowanie tekstu Powiązanie danych tekstowych z urządzeń fiskalnych, bankomatów, kontroli dostępu z obrazem wideo. Oprogramowanie oprócz wizualizacji danych tekstowych umożliwia także ich przeszukiwanie wg zadanych kryteriów. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 7

124 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I FORMACJE WSTĘP E 1.2. Ogólna specyfikacja serii kart wizyjnych OVUS Parametr Specyfikacja techniczna Seria A Seria B Seria MPG Seria AMPG Dostępne modele kart NVB-025/4A NVB-050/4A NVB-050/8A NVB-100/8A NVB-050/16A NVB-100/16B NVB-100/16BLV NVB-200/16B NVB-200/16BLV NVB-200/32B NVB-400/32B NVB-100/4MPG NVB-200/8MPG NVB-400/16MPG NVB-400/16AMPG NVB-400/16AMPG-D1 NVB-800/32AMPG Wejścia wideo 4, 8, 16 16, 32 4, 8, 16 16, 32 Wejścia audio 1 ~ 4 (2 karty dźwiękowe) 4, 8, 16 16, 32 Wejścia alarmowe 4, 8, , 8, 16 16, 32 Wyjścia alarmowe 4 4 4, 8 4, 8 Wyjście analogowe Sekwencja pełnoekranowa Sekwencja pełnoekranowa, podział, ekran PC Sekwencja pełnoekranowa ekran PC - wszystkie modele sekwencja pełnoekranowa oraz w podziale na 4 - tylko karta D1 Kompresja MPEG-4 programowa MPEG-4 sprzętowa Rozdzielczość nagrywania 4CIF (704 x 576) CIF (352 x 288) 4CIF (704 x 576) 2CIF (704 x 288) CIF (352 x 288) Obciążenie procesora duże - 90% ~ 97% średnie - 40 ~ 60 % (dla kart 16 kanałowych) duże - 80% ~ 90% (dla kart 32 kanałowych) niskie - 5 ~ 10 % niskie - 5 ~ 10 % Prędkość wyświetlania prędkość nagrywania B - prędkość nagrywania BLV - na żywo na żywo na żywo Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 8

125 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I FORMACJE WSTĘP E 1.3. Ogólna specyfikacja komputera PC do współpracy z kartami wizyjnymi OVUS UWAGA: Szczegółowe informacje dotyczące konfiguracji komputera są dostępne na stronie Plik zip Lista rekomendowanego sprzętu jest dostępny w sekcji: Karty wizyjne >> Metoda Kompresji >> Model karty wizyjnej w dolnej części ekranu. Przy doborze sprzętu komputerowego za względu na niekompatybilność z kartami wizyjnymi NOVUS nie należy stosować : - firmowych, gotowych zestawów komputerów (HP, Compaq, Dell itp), komputerów minipc (Small Form Factor) - procesorów innych niż firmy INTEL (np.: AMD, Cyrix itp) - płyt głównych opartych o chipset inny niż INTEL i845, i865, i9xx (np.: nvidia, ATI, SiS, VIA itd.) Rekomendowani producenci płyt głównych to Intel, Asus i Gigabyte. - płyt głównych opartych o chipset I TEL i845g (wymaga zastosowania dodatkowej karty VGA na AGP) - kart graficznych (VGA) innych niż Intel i ATI Radeon (nvidia, SiS, VIA itp). - systemów operacyjnych Microsoft Windows T/95/98/Me/VISTA (wersja 64 bitowa) oraz LI UX Dodatkowo w systemie komputerowym przed instalacją karty zaleca się : - zaktualizować system Windows. - zaktualizować sterowniki płyty głównej, karty grafiki (VGA) oraz karty dźwiękowej do najnowszych wersji dostępnych na stronach internetowych producentów. - wyłączyć wszystkie opcje oszczędzania energii - wyłączyć wygaszacz ekranu - w przypadku reinstalacji systemu operacyjnego kartę wizyjną należy usunąć z gniazda PCI W przypadku problemów z doborem odpowiedniego sprzętu komputerowego należy skontaktować się z lokalnym dystrybutorem firmy OVUS. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 9

126 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I FORMACJE WSTĘP E 1.4. Ustawienia komputera PC przed instalacją sterowników i oprogramowania kart wizyjnych OVUS Przed instalacją komputera należy upewnić się, że wyłączone zostały wszystkie funkcje oszczędzania energii zarówno w ustawieniach BIOSu komputera jak również w ustawieniach systemu Windows. UWAGA!!! Poniższy opis dotyczy systemu Windows XP, konfiguracja ustawień zasilania, rozdzielczości i wygaszacza ekranu w systemach Windows 2000 i Vista jest bardzo zbliżona. Ustawienia zasilania systemu Windows. Start -> Ustawienia -> Panel sterowania -> Opcje zasilania Ustawienia wygaszacza ekranu systemu Windows. Start -> Ustawienia -> Panel sterowania -> Ekran -> Wygaszasz Ekranu Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 10

127 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I FORMACJE WSTĘP E UWAGA!!! Program OVUS DVR SYSTEM przystosowany jest do pracy w rozdzielczości ekranu 1024 x 768. Ustawienie rozdzielczości ekranu innej niż podana spowoduje wyświetlanie tylko części interfejsu (w przypadku rozdzielczości niższej niż 1024 x 768) lub całości programu w osobnym oknie (w przypadku rozdzielczości wyższej niż 1024 x 768). Ustawienia rozdzielczości ekranu systemu Windows. Start -> Ustawienia -> Panel sterowania -> Ekran -> Ustawienia UWAGA!!! Program OVUS DVR SYSTEM zarówno do instalacji jak i poprawnej pracy wymaga użycia konta użytkownika systemu Windows z uprawnieniami administratora. ie jest dopuszczalne wykorzystanie użytkownika systemu Windows z ograniczonymi uprawnieniami. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 11

128 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I FORMACJE WSTĘP E UWAGA! Instalacja oprogramowania OVUS DVR SYSTEM w systemie Microsoft Windows Vista wymaga wcześniejszego wyłączenia systemowej funkcji Kontroli konta użytkownika według opisanej niżej procedury. Uruchamiamy Panel sterownia (Start -> Panel sterownia) W menu panelu sterownia wybieramy kategorię Konta użytkowników. Wybieramy użytkownika z którego konta będziemy instalować program OVUS DVR SYSTEM a następnie Włącz lub wyłącz funkcję Kontroli konta użytkownika. Odznaczamy domyślnie zaznaczoną opcję Użyj funkcji Kontrola konta użytkownika, aby pomóc w ochronie komputera i potwierdzamy przyciskiem OK. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 12

129 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I FORMACJE WSTĘP E Po wyłączeniu opcji Użyj funkcji Kontrola konta użytkownika, aby pomóc w ochronie komputera system operacyjny musi zostać ponownie uruchomiony. Pojawia się okno z komunikatem o konieczności restartu - wybieramy Uruchom ponownie teraz aby od razu zrestartować komputer lub Uruchom ponownie później jeśli restart powinien zostać odłożony w czasie. UWAGA! Ponowne uruchomienie komputera jest konieczne aby wyłączyć funkcję kontroli konta użytkownika. Instalacja sterowników do karty wizyjnej a następnie oprogramowania OVUS DVR SYSTEM może zostać przeprowadzona dopiero po ponownym uruchomieniu komputera. ie zastosowanie się do niniejszej procedury może spowodować niemożność instalacji sterowników do karty wizyjnej lub oprogramowania OVUS DVR SYSTEM albo jego niepoprawną / niestabilną pracę. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 13

130 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I STALACJA STEROW IKÓW KARTY WIZYJ EJ 2. Instalacja sterowników karty wizyjnej UWAGA!!! Przeprowadzenie procesu instalacji sterowników karty wizyjnej wg poniższej instrukcji jest warunkiem koniecznym poprawnego działania całego systemu rejestracji wizji. iepoprawna instalacja sterowników (w tym instalacja automatyczna systemu Windows) może spowodować problemy z instalacją lub uruchomieniem programu DVR_Main, a w konsekwencji jego niepoprawną pracę. Przed instalacją oprogramowania niezbędne jest przeprowadzenia poprawnej instalacji sterowników karty wizyjnej. Po umieszczeniu karty wizyjnej w gnieździe PCI, uruchomieniu komputera, i wykryciu przez system operacyjny obecności nowego urządzenia należy anulować proces automatycznej instalacji sterowników systemu Windows. Aby anulować proces automatycznej instalacji sterowników systemu Windows należy wybrać Anuluj. Operację należy powtórzyć dla każdego sterownika dla danego typu karty - więcej na stronie 13. Po uruchomieniu płyty z oprogramowaniem firmy NOVUS należy wybrać język interfejsu a następnie model karty wizyjnej, po wybraniu opcji sterowniki należy uruchomić program Installer.exe. Wybieramy Karty wizyjne, model karty oraz z menu Programy - Sterowniki. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 14

131 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I STALACJA STEROW IKÓW KARTY WIZYJ EJ Aby rozpocząć proces instalacji sterowników należy uruchomić program Installer.exe. UWAGA!!! W przypadku problemów z uruchomieniem interfejsu startowego płyty z oprogramowaniem firmy OVUS należy przejść katalogu D:\fs\command\pl\karty\ (dla napędu CD-ROM widzianego w systemie Windows pod literą D:) gdzie znajduje się całość oprogramowania do kart wizyjnych. Sterowniki do kart wizyjnych znajdują się w katalogu D:\fs\command\pl\karty\driver\. Po uruchomieniu Instalator sterowników wyświetli okno powitalne: Aby kontynuować proces instalacji sterowników wybieramy ext. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 15

132 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I STALACJA STEROW IKÓW KARTY WIZYJ EJ Instalator pokazuje listę urządzeń (i odpowiadających im sterowników) znalezionych w systemie (poniższy przykład wykonano dla karty NVB-100/16BLV ): Aby kontynuować proces instalacji sterowników wybieramy Install. UWAGA!!! W przypadku kart z kompresją programową (seria A i B) na liście nie jest pokazany dodatkowy sterownik OVUS DVR Software Driver. Jednakże po poprawnej instalacji karty powinien on być widoczny w Menedżerze Urządzeń systemu Windows. Brak tego sterownika może świadczyć o błędzie w procesie instalacji sterowników, użyciu niekompatybilnego sprzętu komputerowego lub uszkodzeniu samej karty wizyjnej UWAGA!!! Listę dostępnych sterowników należy porównać ze specyfikacja charakterystyczną dla zainstalowanej karty wizyjnej (patrz strona 17). Brak części lub wszystkich sterowników może świadczyć o użyciu niekompatybilnego sprzętu komputerowego lub uszkodzeniu karty wizyjnej. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 16

133 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I STALACJA STEROW IKÓW KARTY WIZYJ EJ azwa i ilość sterowników dla poszczególnych modeli kart wizyjnych Model karty wizyjnej Seria Ilość sterowników Stara nazwa sterowników owa nazwa sterowników NVB-25/4A NVB-50/4A NVB-50/8A NVB-100/8A A 5 NVB-50/16A A 3 NVB-100/16B B 2 NVB-100/16BLV B 3 NVB-200/16B B 3 NVB-200/16BLV B 4 NVB-200/32B B 3 NVB-400/32B B 5 A A A DVR Capture 1st DVR Capture Secondary DVR Capture 1st DVR Capture 2nd DVR Capture Secondary DVR Capture 1st DVR Capture 2nd DVR Capture Secondary DVR Capture 1st DVR Capture 2nd DVR Capture 3rd DVR Capture 4th DVR Capture Secondary DVR Capture 1st DVR Capture 2nd DVR Capture Secondary DVR Live Capture (Capture Section) DVR Capture Secondary DVR Live Capture (Capture Section) DVR Live Capture (Live Section) DVR Capture Secondary DVR Live Capture (Capture Section) DVR Live Capture (Capture Section) DVR Capture Secondary DVR Live Capture (Capture Section) DVR Live Capture (Capture Section) DVR Live Capture (Live Section) DVR Capture Secondary DVR Live Capture (Capture Section) DVR Live Capture (Capture-Slave Section) DVR Capture Secondary DVR Live Capture (Capture Section) DVR Live Capture (Capture Section) DVR Live Capture (Capture Slave-Section) DVR Live Capture (Capture Slave-Section) DVR Capture Secondary Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 17 NOVUS DVR A Series 25ips NOVUS DVR Software Driver NOVUS DVR A Series 25ips NOVUS DVR A Series 25ips NOVUS DVR Software Driver NOVUS DVR A Series 25ips NOVUS DVR A Series 25ips NOVUS DVR Software Driver NOVUS DVR A Series 25ips NOVUS DVR A Series 25ips NOVUS DVR A Series 25ips NOVUS DVR A Series 25ips NOVUS DVR Software Driver NOVUS DVR A Series 25ips NOVUS DVR A Series 25ips NOVUS DVR Software Driver NOVUS DVR B Series 100 ips NOVUS DVR Software Driver NOVUS DVR B Series 100 ips NOVUS DVR BLV Driver NOVUS DVR Software Driver NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips NOVUS DVR Software Driver NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips NOVUS DVR BLV Driver NOVUS DVR Software Driver NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips SLAVE NOVUS DVR Software Driver NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips NOVUS DVR B Series 100 ips SLAVE NOVUS DVR B Series 100 ips SLAVE NOVUS DVR Software Driver NVB-100/4MPG MPG 1 DVR MPEG 4 Capture Board NOVUS DVR MPG Series 100 ips NVB-200/8MPG MPG 2 NVB-400/16MPG MPG 4 DVR MPEG 4 Capture Board DVR MPEG 4 Capture Board DVR MPEG 4 Capture Board DVR MPEG 4 Capture Board DVR MPEG 4 Capture Board DVR MPEG 4 Capture Board NOVUS DVR MPG Series 100 ips NOVUS DVR MPG Series 100 ips NOVUS DVR MPG Series 100 ips NOVUS DVR MPG Series 100 ips NOVUS DVR MPG Series 100 ips NOVUS DVR MPG Series 100 ips NVB-400/16AMPG AMPG 1 - NOVUS DVR AMPG Series NVB-400/16AMPG-D1 AMPG 1 - NOVUS DVR AMPG Series NVB-800/32AMPG AMPG NOVUS DVR AMPG Series NOVUS DVR AMPG Series SLAVE

134 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I STALACJA STEROW IKÓW KARTY WIZYJ EJ W czasie instalacji każdego ze sterowników system operacyjny informuje o braku testów zgodności z system Windows XP: ależy wybrać Mimo to kontynuuj Operację należy powtórzyć dla każdego sterownika dla danego typu karty - więcej na stronie 13. Instalator informuje o pomyślnym przebiegu procesu instalacji i konieczności ponownego uruchomienia komputera: Po ukończeniu procesu instalacji sterowników należy wybrać Reboot aby ponownie uruchomić system. UWAGA!!! W przypadku braku komunikatu o poprawnym zakończeniu procesu instalacji lub restartu komputera w czasie instalacji sterowników należy proces instalacji sterowników powtórzyć w trybie awaryjnym systemu Windows. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 18

135 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I STALACJA STEROW IKÓW KARTY WIZYJ EJ Po pomyślnym zakończeniu procesu instalacji sterowników i ponownym uruchomieniu komputera w Menedżerze Urządzeń systemu Windows powinny znajdować się wszystkie odpowiednie dla danego typu karty wizyjnej sterowniki (Tabela na stronie 13). Wygląd Menedżera Urządzeń po poprawnej instalacji sterowników dla karty NVB-100/16BLV: Po pomyślnym zakończeniu procesu instalacji sterowników można przystąpić do instalacji oprogramowania DVR Main. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 19

136 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I STALACJA APLIKACJI OVUS DVR SYSTEM 3. Instalacja aplikacji OVUS DVR SYSTEM UWAGA!!! Program przeznaczony jest do kart wizyjnych OVUS serii A, B i MPG. Program nie obsługuje starszego typu kart wizyjnych bez oznaczenia literowego (np.: VB-025/4, VB-100/16 itp). Dla tego typu kart stosować należy ostatnią dostępną wersję oprogramowania dla nich przeznaczonego ( ). Format bazy danych wideo nie został zmieniony dlatego po instalacji wersji 7.xx nagrania wideo z wersji wcześniejszych 5.xx oraz 6.xx będą nadal dostępne. Jeżeli w systemie zainstalowana jest wcześniejsza wersja programu NOVUS DVR SYSTEM (np.: lub wcześniejsza) należy ją odinstalować posługując się odpowiednią ikoną w menu Start. Proces deinstalacji zakończy się ponownym uruchomieniem komputera. W menu Start należy wybrać Programy, później DVR SYSTEM a następnie Uninstall. UWAGA! Podczas instalacji wersji 7.xx i przy istniejącej na dysku bazie nagrań wideo z wersji 6.xx może okazać się konieczne wskazanie pierwszego dysku do zapisu. Problem dotyczy głównie instalacji gdzie boksy rozmieszczone są na kilku dyskach. Objawia się błędem przy uruchomieniu programu DVR_MAI (błędy dostępu do bazy danych np.: Błąd otwarcia bazy danych). Konieczne jest uruchomienie aplikacji DBTOOL w celu wyboru pierwszego dysku do zapisu danych video. Po wyborze dysku zatwierdzamy przyciskiem Zmień i kończymy pracę aplikacji przyciskiem Zamknij. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 20

137 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I STALACJA APLIKACJI OVUS DVR SYSTEM Po uruchomieniu płyty z oprogramowaniem firmy NOVUS należy wybrać język interfejsu a następnie model karty wizyjnej, po wybraniu opcji Program główny DVR_MAIN należy uruchomić program Setup.exe. Wybieramy Karty wizyjne, model karty oraz z menu Programy - Program główny DVR_MAI. UWAGA!!! W przypadku problemów z uruchomieniem interfejsu startowego płyty z oprogramowaniem firmy OVUS należy przejść katalogu D:\fs\command\pl\karty\ (dla napędu CD-ROM widzianego w systemie Windows pod literą D:) gdzie znajduje się całość oprogramowania do kart wizyjnych. Oprogramowanie do kart wizyjnych znajdują się w katalogu D:\fs\command\pl\karty\. Aby rozpocząć proces instalacji oprogramowania OVUS DVR SYSTEM należy uruchomić program Setup.exe. Pierwszym etapem instalacji oprogramowania jest wybór języka instalacji: Wybór wersji językowej programu zatwierdzamy przyciskiem OK. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 21

138 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I STALACJA APLIKACJI OVUS DVR SYSTEM Po uruchomieniu instalatora w lewym górnym rogu ekranu wyświetlana jest informacja o numerze wersji, dacie wydania oraz symbol automatycznie wykrytego typu karty wizyjnej: Wersja : Wykryta karta serii: B Data wydania : 2006/11/31 Symbol literowy po numerze wersji informuje o automatycznie wykrytym typie karty wizyjnej. Litera A oznacza kartę z serii A, B - kartę z serii B (także karty BLV), M - kartę z serii MPG lub AMPG, brak litery - automatyczne rozpoznanie karty wizyjnej nie powiodło się. UWAGA!!! W przypadku braku symbolu literowego program nie może automatycznie rozpoznać typu zainstalowanej karty wizyjnej. W takim przypadku w pierwszej kolejności należy upewnić się, że sprzęt komputerowy jest zgodny z zaleceniami producenta oraz, że sterowniki do karty wizyjnej zostały poprawnie zainstalowane. Jeżeli sprzęt komputerowy jest dobrany zgodnie z zaleceniami producenta i sterowniki zostały poprawnie zainstalowane należy kontynuować instalację w trybie ręcznego wyboru rodzaju karty wizyjnej. W następnym kroku program wyświetla ekran powitalny: Wybieramy przycisk Dalej aby kontynuować proces instalacji. Wybieramy tryb instalacji: dla wielu użytkowników lub tylko dla aktualnie zalogowanego użytkownika, następnie wybieramy przycisk Dalej aby kontynuować proces instalacji. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 22

139 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I STALACJA APLIKACJI OVUS DVR SYSTEM Wybieramy katalog do którego zostanie zainstalowany program: Aby zmienić domyślną lokalizację p rogramu wybieramy p rzycisk Przeglądaj i wskazujemy katalog gdzie ma być zainstalowany program. Wybieramy przycisk Dalej aby kontynuować proces instalacji. Wybieramy system wizyjny odpowiedni do typu współpracujących kamer CCTV: Wybieramy system wizyjny PAL lub TSC w zależności od zastosowanych kamer. Wybieramy przycisk Dalej aby kontynuować proces instalacji. Następuje instalacja oprogramowania według wcześniej określonych kryteriów. Na zakończenie instalacji system prosi o podanie nazwy i hasła dla głównego administratora oraz prosi o ewentualną korektę automatycznie wykrytych parametrów karty wizyjnej: W y b i e r a m y p r z y c i s k O K a b y za rejestro wa ć kon to głó wn ego administratora. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 23

140 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I STALACJA APLIKACJI OVUS DVR SYSTEM Panel rejestracji głównego administratora różni się nieco w zależności od serii instalowanej karty wizyjnej: Karta serii A Karta serii B Karta serii MPG Karta serii AMPG Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 24

141 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I STALACJA APLIKACJI OVUS DVR SYSTEM Po sprawdzeniu parametrów karty i ich ewentualnej korekcie, wpisaniu nazwy i hasła głównego administratora program potwierdza prawidłową rejestrację komunikatem: Wybieramy przycisk OK aby zakończyć proces instalacji. UWAGA!!! W przypadku automatycznego wykrycia typu karty należy jedynie skorygować wykryte parametry karty, jednakże w przypadku instalacji w trybie ręcznego wyboru rodzaju karty parametry zostaną ustawione w sposób losowy. ależy bezwzględnie je skorygować na podstawie specyfikacji instalowanej karty. iepoprawne ustawienie parametrów zainstalowanej karty może powodować niestabilną pracę oprogramowania lub niemożność jego uruchomienia. Po zakończeniu instalacji system Windows musi zostać ponownie uruchomiony: Wybieramy przycisk Zakończ aby uruchomić ponownie komputer. UWAGA!!! Ponowne uruchomienia komputera jest niezbędnym etapem prawidłowej instalacji oprogramowania. W przypadku zakończenia instalacji w sposób inny niż opisany powyżej należy w pierwszej kolejności upewnić się, że sprzęt komputerowy jest zgodny z zaleceniami producenta oraz, że sterowniki do karty wizyjnej zostały poprawnie zainstalowane. astępnie proces instalacji należy przeprowadzić ponownie. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 25

142 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I STALACJA APLIKACJI OVUS DVR SYSTEM W przypadku gdy proces automatycznego wykrywania rodzaju karty wizyjnej zakończy się niepowodzeniem (brak litery po numerze wersji na ekranie instalacyjnym - patrz strona 22) instalator wyświetli komunikat: Wybieramy OK aby rozpocząć instalacje w trybie ręcznego wyboru tylko wtedy gdy jesteśmy pewni poprawnie przeprowadzonej instalacji sterowników do karty wizyjnej. Po wyborze systemu wizyjnego program wyświetli ostrzeżenie i poprosi o ręczny wybór typu instalowanej karty wizyjnej: Wybieramy OK aby kontynuować proces instalacji w trybie ręcznego wyboru rodzaju karty. UWAGA!!! Wybieramy tylko jedną - zgodną z typem instalowanej karty wizyjnej - opcję instalacji: Po zakończeniu instalacji w trybie ręcznego wyboru rodzaju karty należy przy rejestracji konta głównego administratora bezwzględnie sprawdzić ze specyfikacją poprawność automatycznie wykrytych parametrów instalowanej karty. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 26 Wybieramy od po wiedni rodza j instalowanej karty wizyjnej (na rysunku jest to karta VB-100/16BLV). Jeżeli wcześniej zmienialiśmy domyślną lokalizację programu wybieramy Przeglądaj i ponownie wskazujemy wybrany wcześniej katalog. Wybieramy przycisk Dalej aby kontynuować proces instalacji.

143 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I STALACJA APLIKACJI OVUS DVR SYSTEM Po instalacji oprogramowania zakończonej ponownym uruchomieniem komputera na pulpicie komputera umieszczone zostają ikony trzech głównych modułów oprogramowania NOVUS DVR SYSTEM tzn. DVR_Main (główny program - monitoring), DVR_Search (odtwarzanie zarejestrowanego materiału) oraz DVR_Settings (konfiguracja systemu rejestracji). DVR_Main - monitoring, DVR_Search - odtwarzanie DVR_Settings - konfiguracja Wszystkie wyżej wymienione składniki oprogramowania oraz dodatkowe programy narzędziowe znajdują się w menu Start -> Programy -> DVR SYSTEM Dodatkowe programy narzędziowe dostępne w pakiecie NOVUS DVR SYSTEM: Auth_Tool - autentyczność obrazów AVI_Viewer - odtwarzanie MP4 Backup - kopia zapasowa Backup_Viewer - odtwarzanie kopii Log_Viewer - podgląd zdarzeń (logów) Auth_Tool AVI_Viewer Backup Backup_Viewer Log_Viewer - narzędzie pozwalające sprawdzić autentyczność zapisanych obrazów w formacie JPEG /AVI - program do odtwarzania wyeksportowanych plików w formacie MP4 - program do wykonywania ręcznej kopii zapasowej - program do odtwarzania zapisanej kopii zapasowej - narzędzie do przeglądania logów / zdarzeń systemowych Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 27

144 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 I STALACJA APLIKACJI OVUS DVR SYSTEM Dostęp do poszczególnych modułów systemu rejestracji wymaga uwierzytelnienia. Po uruchomieniu wybranego programu system wyświetla okno logowania - konieczne jest podanie poprawnej nazwy użytkownika i odpowiadającego mu hasła: Wpisujemy nazwę użytkownika, hasło i zatwierdzamy OK. W celu wstępnej konfiguracji systemu nagrywania należy: 1. Uruchomić program DVR_Settings i przejść do podmenu Ustawienia Dysków i określić obszar na dyskach w systemie przeznaczony do rejestracji wideo według wskazówek na stronie Ustawić parametry rejestracji w podmenu Ustawienia Kamer według wskazówek na stronie Skonfigurować uprawnienia użytkowników systemu w podmenu Użytkownicy według wskazówek na stronie Zapisać zmiany i zamknąć program DVR_Settings. 5. Uruchomić program DVR_Main. UWAGA!!! W celu podwyższenia bezpieczeństwa systemu należy używać nietrywialnych haseł dla użytkowników. iedozwolone jest używanie znaków specjalnych (., ; : itp) zarówno w nazwie użytkownika jak i w haśle. Wskazane jest także wprowadzenie własnego domyślnego użytkownika i usunięcie konta gość zwłaszcza w przypadku pracy w sieci (zdalne połączenia). Domyślenie w systemie znajdują się dwa predefiniowane konta użytkowników : wprowadzany na etapie instalacji główny administrator oraz użytkownik domyślny: gość. Uprawnienia użytkownika domyślnego pozwalają na start systemu i wyznaczają zakres działań operatora dostępny bez dodatkowego logowania. W celu uzyskania większych uprawnień należy utworzyć konto o wyższych uprawnieniach (wymaga zalogowania) lub ustawić atrybut użytkownik domyślny dla użytkownika o wyższych uprawnieniach (nie wymaga dodatkowego logowania). W podmenu Użytkownicy nie można usunąć konta głównego administratora. System wymaga także jednego użytkownika z atrybutem użytkownik domyślny. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 28

145 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 PROGRAM GŁÓW Y DVR_MAI 4. Program główny DVR_Main Po uruchomieniu programu głównego DVR_Main otrzymujemy panel główny oprogramowania NOVUS DVR SYSTEM. Minimalizacja aplikacji Połączenia sieciowe Rejestracja / dyski Logowanie, Panel PTZ / Ustawienia obrazu Wybór panel PTZ / Ustawienia obrazu Okno główne obraz z kamer Panel zmiany podziału ekranu Panel sterownia kamerami PTZ Data i czas, wersja oprogramowania, liczba kanałów wideo Status kamer Sterowanie wyjściami przekaźnikowymi Nagrywanie alarmowe Uruchomienie innych modułów systemu Odsłuch dźwięku i zamykanie systemu Panel data i czas Wyświetla datę w formacie MM-DD-RRRR i czas w formacie GG:MM:SS Ver B - 16 CH - dodatkowo wyświetlana jest wersja oprogramowania ( ) i liczba kanałów (16 CH) zainstalowanej karty, litera po numerze wersji oznacza serię karty : A - karta z serii A, B - karta z serii B (także karty BLV), M - karta z serii MPG lub AMPG. Przyciski z numerami kamer odpowiadają statusowi poszczególnych kanałów wideo. Kolor przycisku oznacza: szary - kamera nieaktywna, pomarańczowy - kamera aktywna i aktualnie wyświetlana na ekranie, żółty - kamera aktywna ale aktualnie nie wyświetlana na ekranie, migający pomarańczowy lub żółty - utrata sygnału Kontrolka poniżej kamery informuje o nagrywaniu danej kamery: czerwona - kamera nagrywana brązowa - kamera nie nagrywana Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 29

146 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 WARU KI BEZPIECZEŃSTWA Panel wyjść alarmowych umożliwia bezpośrednią kontrolę wyjść przekaźnikowych 1 ~ 8 (tylko karta NVB-400/16MPG) lub 1 ~ 4 (pozostałe modele kart). Przycisk alarmowego nagrywania - wciśniecie tego przycisku powoduje uruchomienie rejestracji obrazu ze wszystkich kamer niezależnie od ustawień harmonogramu. Przejście do innych modułów systemu bez zamykania programu DVR_Main System - konfiguracja systemu rejestracji (uwaga część opcji jest dostępna tylko przy wyłączonym programie DVR_Main np.: ustawienia dysków, aktywacja kamer czy zmiana rozdzielczości nagrywania). Podgląd - przeglądanie zarejestrowanego materiału wideo (program DVR_Search) Inteligentny podgląd - wyszukiwanie po zmianach w treści obrazu, wyszukiwanie według wkluczowanych danych tekstowych (Smart_Search) Zamknięcie programu DVR_Main (oznacza jednoczesne zakończenie rejestracji). Użycie przycisku można ograniczyć przez odpowiednią konfigurację kont użytkowników (patrz strona 56). Odsłuch rejestrowanego dźwięku. Wciśnięcie przycisku powoduje odsłuch pierwszego rejestrowanego kanału audio. Aby odsłuchać dźwięk powiązany z kamerą należy kliknąć w obraz z tej kamery. Więcej o rejestracji dźwięku (patrz strona 40 i Instrukcja instalacji kart wizyjnych NOVUS). Panel sterowania kamerami szybkoobrotowymi. Po skonfigurowaniu w DVR_Settings ustawień kamery szybkoobrotowej i poprawnym przetestowaniu jej sterowania, z poziomu panelu głównego możemy kontrolować ruch kamery, zbliżenie (Zoom) i Ostrość jak również wywoływać i zapisywać presety oraz uruchomić trasę obserwacji. Więcej o sterowaniu kamer szybkoobrotowych (patrz strona 50 i Instrukcja instalacji kart wizyjnych NOVUS). W panelu ustawienia obrazu możemy regulować niezależnie dla każdej kamery poziom jasności, kontrastu, nasycenia oraz odcieni. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 30

147 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 PROGRAM GŁÓW Y DVR_MAI Przyciski pozwalają na wybór panelu dostępnego poniżej : Kamera PTZ - panel sterowania kamerami szybkoobrotowymi, Obraz - panel ustawień obrazu. Przycisk Otwórz - pozwala na dostęp do panelu ustawień koloru lub kamer PTZ w zależności od wyboru przyciskami Kamera PTZ i Obraz. Przycisk Zamknij - zamyka panel ustawień koloru / kamer PTZ. Przycisk Loguj - pozwala zalogować użytkownika w systemie Przycisk Wyloguj - przywraca uprawnienia użytkownika domyślnego Panel statusu dysków twardych - wyświetla literę dysku na którym obecnie odbywa się rejestracja (F:), liczbę boksów na dysku (1700) aktualnie zapisywany numer boksu (1117), oraz ilość dni z nagraniami w archiwum (10 Dni). Dodatkowo zajętość dysku na którym obecnie odbywa się rejestracja wyświetlana jest w postaci graficznej widocznej nad głównym oknem. Okno wyświetla status połączeń sieciowych oraz proces wykonywania kopii zapasowej. Sygnalizacja uruchomionego w tle procesu wykonywania kopii zapasowej. Sygnalizacja aktywnego połączenia sieciowego z poziomu programu klienckiego DVR_Net, przeglądarki Internet Explorer lub klienta PDA_Net. Dodatkowo po umieszczeniu kursora myszki nad panelem połączeń sieciowych uzyskujemy informację o adresie IP z którego łączy się program klienta. Przycisk minimalizacji głównej aplikacji DVR_Main. UWAGA!!! Minimalizacja głównej aplikacji powoduje pracę oprogramowania rejestrującego w tle. Uruchomienie dodatkowych aplikacji wymagających dużych zasobów pamięci i / lub procesora może spowodować nieprawidłową pracę programu (rejestrację mniejszej ilości klatek niż nominalna) a w konsekwencji nawet błąd aplikacji DVR_Main i przerwanie rejestracji. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 31

148 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 PROGRAM GŁÓW Y DVR_MAI Wybór podziału ekranu - można ustawić podział na 1, 4, 6, 10, 16 oraz 33 kamery (tylko dla kart 32 kanałowych). Wybór następnej kamery lub grupy kamer np.: w przypadku podziału na 4 i pierwszej czwórki kamer - 1, 2, 3, 4 powoduje zmianę na obraz z kamer 5, 6, 7 i 8. Automatyczna zmiana wyświetlanej kamery lub grupy kamer. Czas zmiany sekwencji definiowany jest w ustawieniach System -> Ustawienia systemu -> Czas sekwencji na monitorze PC. Powiększenie / zmniejszenie powierzchni ekranu dla obrazu z kamer, powoduje równocześnie ukrycie części panelu sterującego. Efekt ten można osiągnąć także posługując się skrótem klawiszowym F5. Przejście do trybu pełnoekranowego uzyskamy naciskając kombinację klawiszy F5 i F6. Odwrotna kombinacja - najpierw F6 później F5 pozwala wrócić do standardowej wielkości obrazu. Powiększenie powierzchni ekranu dla obrazu z kamer, i redukcja panelu sterującego. Efekt ten można osiągnąć także posługując się skrótem klawiszowym F5. Dalsze powiększenie powierzchni ekranu dla obrazu z kamer. Przejście do trybu pełnoekranowego uzyskamy naciskając kombinację klawiszy F5 i F6. Odwrotna kombinacja - najpierw F6 później F5 pozwala wrócić do standardowej wielkości obrazu. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 32

149 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 KO FIGURACJA SYSTEMU REJESTRACJI - PROGRAM DVR_SETTI GS 5. Konfiguracja systemu rejestracji - program DVR_Settings Programu DVR_Settings umożliwia konfigurację systemu rejestracji opartego na karcie wizyjnej. Aby go uruchomić należy użyć przycisku SYSTEM na głównym panelu programu DVR_Main lub skorzystać bezpośrednio ze skrótu na pulpicie systemu Windows. Uruchomienie programu za pomocą przycisku SYSTEM na głównym panelu programu DVR_Main powoduje start aplikacji DVR_Settings podczas pracy programu głównego (rejestracji wideo). W trybie tym cześć opcji bezpośrednio związanych z rejestracją jest niedostępna np.: ustawienia dysków, aktywacja kamer czy zmiana rozdzielczości rejestracji dla poszczególnych kamer. Jeżeli istnieje potrzeba zmiany w/w ustawień należy wyłączyć program główny (przerwać rejestrację wideo) i następnie uruchomić program DVR_Settings korzystając ze skrótu na pulpicie. W tym trybie dostępne są wszystkie opcje konfiguracyjne systemu rejestracji wideo. Ekran główny programu DVR_Settings zaprezentowano poniżej Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 33

150 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 KO FIGURACJA SYSTEMU REJESTRACJI - PROGRAM DVR_SETTI GS Poszczególne ustawienia systemu pogrupowane są w sekcje podmenu: 1. Ustawienia Dysków - zarządzanie dyskami w systemie : - dodawanie boksów (przydzielanie przestrzeni dyskowej przeznaczonej do rejestracji wideo) - usuwanie boksów (zwalnianie przestrzeni na dysku dostępnej do rejestracji wideo) - wyświetlanie informacji o zajętości dysków w systemie 2. Ustawienia Systemu - ustawienia główne systemu rejestracji wideo: - nazwa i lokalizacja systemu, - kopiowanie i odtwarzanie ustawień programu DVR_Main - konfiguracja połączeń sieciowych - ustawienia funkcji Watchdog - harmonogram automatycznego restartu komputera - ustawienia automatycznego startu aplikacji DVR_Main - zapis zdarzeń systemowych (logi) - ustawienia ekranu PC oraz wyjścia analogowego wideo - nagrywanie audio - ustawienia serwera SMTP (wysyłanie alarmowych wiadomości ) - nagrywanie płyt CD - automatyczne wylogowanie użytkowników z systemu 3. Ustawienia Kamer - Konfiguracja parametrów nagrywania dla poszczególnych kanałów wideo: - nazwa kamery, rozdzielczość, stopień kompresji oraz prędkość nagrywania, - powiązanie rejestracja audio z wideo - nagrywanie przed- i po- alarmowe - ustawienia reakcji systemu na utratę sygnału wideo - harmonogram nagrywania oraz zdalnego powiadamiania o zdarzeniach - ustawienia detekcji ruchu oraz reakcji na detekcję ruchu - ustawienia obrazu (jasność, kontrast, nasycenie, odcień) - ustawienia kamer szybkoobrotowych 4. Ustawienia Czujek - konfiguracja wejść alarmowych, - aktywacja i konfiguracja wejść alarmowych - powiązanie wejść alarmowych z kanałami wideo - ustawienia reakcji na wyzwolenie wejść alarmowych 5. Kopia Zapasowa - tworzenie automatycznej kopii zapasowej, - ustawienia trybu oraz lokalizacji kopii zapasowej - wybór kamer oraz czasu kopiowanych nagrań - harmonogram wykonywania kopii zapasowej - nadpisywanie kopii oraz automatyczny start procesu kopiowania 6. Użytkownicy - uprawnienia użytkowników systemu, - ustawienia uprawnień, poziomu dostępu i hasła dla użytkowników systemu rejestracji wideo 7. Wkluczowywanie Tekstu - ustawienia parametrów współpracy systemu rejestracji wideo z urządzeniami generującymi dane ASCII / XML: systemy fiskalne, kontroli dostępu, bankomaty itp. - ustawienia portów przechwytywania danych tekstowych - ustawienia protokołów wysyłanych danych tekstowych - powiązanie przechwytywanych danych tekstowych z daną kamerą lub grupą kamer - ustawienia wyświetlania tekstu - czcionka, kolor, kodowanie znaków Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 34

151 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA DYSKÓW 5.1. Ustawienia Dysków Podmenu Zarządzanie Dyskami pozwala na konfigurację dysków przeznaczonych do rejestracji wideo. Informacja o ilości boksów w systemie Informacja o zajętości wybranego dysku oraz tworzenie boksów Tabela z dyskami wykrytymi w systemie Pasek postępu przy tworzeniu boksów Przyciski funkcyjne Przyciski funkcyjne : Usuń boksy Wyczyść boksy Utwórz Boksy Zamknij Usuwa wszystkie boksy na wybranym w tabeli dysku twardym. Usuwa zawartość boksów na wybranym w tabeli dysku twardym (liczba boksów na dysku pozostaje bez zmian). Tworzy boksy dodane do tabeli dysków. Zamyka podmenu Zarządzanie Dyskami Panel Liczba Wszystkich Boksów : Ilość boksów Zapisywany Boks Podaje liczbę boksów dostępnych do zapisu wideo na wszystkich dyskach w systemie. Określa numer boksu w którym aktualnie zapisywane są dane wideo. UWAGA!!! Boks jest wyodrębnioną jednostką na dysku twardym przeznaczoną do rejestracji wideo. Fizyczną reprezentacją boku jest plik *.DAT o rozmiarze 66 MB. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 35

152 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA DYSKÓW Panel Informacja o Dyskach w Systemie podaje szczegółowe dane dla wybranego dysku: Pojemność (MB) Zajęte (MB) Wolne (MB) Maks. Ilość Boksów Utworzone Boksy Dodaj Boksy Całkowita pojemność dysku w megabajtach (MB). Obszar dysku zajęty przez dane w megabajtach (MB). Wolny obszar na dysku w megabajtach (MB). Maksymalna ilość boksów które można jeszcze utworzyć na wybranym dysku. Ilość już utworzonych boksów na dysku. Dodawanie (tworzenie) nowych boksów. Tabela dysków wykrytych w systemie : Dysk Zajęte / Całkowite Zajętość Dysku (%) Maks. Ilość Boksów Utworzone Boksy Dodawane Boksy Oznaczenie literowe dysku w systemie Windows. Stosunek zajmowanego miejsca na dysku do jego całkowitej pojemności. Obie wielkości wyrażone są w megabajtach (MB). Procentowo wyrażony stosunek zajętego miejsca na dysku do jego pojemności. Maksymalna możliwa do utworzenia liczba boksów na danych dysku. Liczba boksów na danym dysku. Liczba boksów do utworzenia dla danego dysku. Aby utworzyć boksy należy w oknie Dodaj Boksy wpisać wymaganą liczbę boksów (nie może być większa niż wartość Maks. Ilość Boksów) i zatwierdzić przyciskiem Dodaj. Po wykonaniu tej czynności w tabeli dysków w pozycji Dodawane Boksy pojawi się liczba boksów którą chcemy dodać. Proces tworzenia nowych boksów rozpoczyna się po wciśnięciu przycisku Utwórz boksy. Domyślnym działaniem systemu jest nadpisywanie materiału wideo tzn. po zapisaniu ostatniego boksu, kasowany jest pierwszy (z najstarszymi danymi). Aby nie dopuścić do nadpisywania danych należy w Ustawieniach systemu programu DVR_Settings zaznaczyć opcję Ostrzeżenie o pełnym dysku i w otwartym panelu Ustawień wybrać Zakończ Rejestrację. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 36

153 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA SYSTEMU 5.2 Ustawienia Systemu Podmenu Ustawienia Systemu pozwala na konfigurację kluczowych parametrów systemu rejestracji wideo. Informacja o lokalizacji komputera serwerowego oraz kopiowanie / odtwarzanie ustawień systemowych Ustawienia startowego podziału ekranu i czasów sekwencji Ustawienia startu aplikacji Ustawienia dodatkowe Ustawienia rejestru zdarzeń systemowych Przyciski funkcyjne Przyciski funkcyjne : Klawiatura Zastosuj Zapisz i zamknij Anuluj Uruchomienie program klawiatury ekranowej Zastosowanie wprowadzonych w menu zmian. Zapisanie wprowadzonych zmian i zamknięcie podmenu. Porzucenie wprowadzonych zmian i zamknięcie podmenu. Panel Opis Lokalizacji : azwa Lokalizacji Miejsce Lokalizacji Nazwa komputera serwerowego. Miejsce lokalizacji komputera serwerowego. Dane o lokalizacji wyświetlane są w oknie kamery przy połączeniach zdalnych z wykorzystaniem klienta sieciowego DVR_Net. Pozwala to w prosty sposób rozróżnić poszczególne systemy rejestracji przy połączeniach z wieloma rejestratorami w jednym czasie. UWAGA!!! Po wprowadzeniu zmian w konfiguracji podmenu należy je zatwierdzić przyciskiem Zastosuj a następnie Zapisz i Zamknij. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 37

154 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA SYSTEMU Kopia ustawień programu Zapis do pliku lub odtworzenie z pliku ustawień systemowych. Zapisywanie i wczytywanie ustawień programu NOVUS DVR SYSTEM z pliku Konfiguracja programu NOVUS DVR SYSTEM może być zapisana do pliku (domyślne rozszerzenie pliku ustawień to *.bak). Uprzednio zapisane dane można wczytać wskazując odpowiedni plik *.bak. Panel Uruchomienie Aplikacji : Uruchom Razem z Systemem Windows Aplikacja DVR_Main uruchamiana jest razem z systemem Windows Automatyczne logowanie użytkownika systemu Windows Oprogramowanie umożliwia automatyczne logowanie wskazanego użytkownika systemu Windows ze zdefiniowanym czasem opóźnienia startu aplikacji DVR MAIN w sekundach. Funkcja szczególnie przydatna jest w przypadku gdy z komputera korzysta wielu użytkowników a aplikacja NOVUS DVR SYSTEM powinna przy starcie automatycznie logować jednego z nich. Czas opóźnienia pozwala odsunąć w czasie uruchomienie programu DVR MAIN pozwalając na uruchomienie procesów systemowych i innych aplikacji uruchamianych przy starcie systemu Windows. Watchdog Harmonogram Autorestartu Powiadomienie o Starcie Aplikacji Aktywacja sprzętowej funkcji Watchdog (wymaga wykonania połączenia opisanego w Instrukcji Instalacji kart wizyjnych NOVUS). Harmonogram automatycznego restartu systemu Windows. Powiadomienie o uruchomieniu aplikacji DVR_Main. Harmonogram automatycznego restartu systemu Windows. Pozwala określić w układzie tygodniowym czas restartu systemu w przykładzie na rysunku jest to każda Niedziela o godzinie 23:45. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 38

155 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA SYSTEMU Powiadomienie o uruchomieniu aplikacji DVR_Main. Powiadomienie za pomocą wiadomości o uruchomieniu aplikacji DVR_Main. Aby można było wprowadzić temat i treść wiadomości należy wcześniej skonfigurować serwer SMTP w Ustawieniach Konta . Druga możliwość powiadomienia o starcie aplikacji jest aktywacja wyjścia przekaźnikowego. Pozostałe opcje powiadamiania (Ogólne, Presety i Dzwonienie) są w przypadku powiadomienia o starcie aplikacji nieaktywne. Panel Rejestr Zdarzeń : Rejestr systemowy Rejestr Aktywności Utrata sygnału Rejestr Alarmowy Rejestr Użytkowników adpisywanie Dysku Zapis informacji o uruchomieniu i zamknięciu poszczególnych modułów programu (DVR_Main, DVR_Search, DVR_Settings). Zapis informacji o aktywacji detekcji ruchu. Zapis informacji o utracie sygnału wideo. Zapis informacji o aktywacji wejść alarmowych (czujek). Zapis informacji o logowaniu / wylogowaniu użytkowników. Zapis informacji o nadpisywaniu dysku. Zaznaczenie odpowiednich opcji pozwala wybrać zdarzenia które będą rejestrowane w rejestrze systemowym, przeglądanie rejestru możliwe za pomocą narzędzia LogViewer (więcej na stronie 79). Panel Ustawienia Wyświetlania : Ekran Początkowy Ustawienia Monitora CCTV Czas Sekwencji a Monitorze PC Ustawienia podziału (w zależności od serii i modelu karty - podział na 1,4,6,9,10,13,16,33) i wielkości ekranu początkowego aplikacji DVR_Main ( ormalny, Powiększony, Pełny Ekran). Ustawienia podziału (tylko dla kart serii B) i czasu sekwencji (w granicach 1 ~ 10 sekund) na monitorze CCTV (wyjściu analogowym karty wizyjnej). Ustawienie czasu sekwencji na monitorze PC (w granicach 1 ~ 10 sekund) - dotyczy funkcji Automatyczna zmiana wyświetlanej kamery lub grupy kamer z poziomu panelu głównego aplikacji DVR_Main. UWAGA!!! Podziały na monitorze CCTV możliwe są do uzyskania tylko dla kart serii B i w zależności od modelu pozwalają na ustawienie : - kopia ekranu PC, podział na 1, 4 - karty VB-100/16BLV, VB-200/16BLV - kopia ekranu PC, podział na 1, 4, 9, 16 - karty VB-100/16B, VB-200/16B, VB-200/32B, VB-400/32B Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 39

156 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA SYSTEMU Panel Funkcje Dodatkowe : agrywanie Dźwięku Ustawienia konta Ostrzeżenie o pełnym dysku Ostrzeżenie o błędzie zapisu na dysku Praca w sieci komputerowej Wbudowany / Zewnętrzny program do nagrywania płyt CD Automatyczne Wylogowanie Po Aktywuje nagrywanie dźwięku i wyświetla panel ustawień rejestracji audio. Aktywuje powiadomienie i pozwala na konfiguracja konta pocztowego. Konfiguracja zachowania systemu przy osiągnięciu progowej wartości zajętości dysku twardego. Ustawienie powiadomienia w przypadku wystąpienia błędu zapisu na dysku (błędu dysku twardego). Możliwe jest wyświetlenie informacji alarmowej lub zdefiniowanie akcji - dźwięk, aktywacja wyjścia przekaźnikowego, wysłanie wiadomości lub dzwonienie (więcej na stronie 49. Aktywuje obsługę połączeń sieciowych oraz wyświetla panel konfiguracji zdalnych połączeń. Wybór programu do nagrywania płyt CD - wbudowany moduł lub zewnętrzny program. Ustawienie czasu w minutach (10, 20, 30, 40, 50, 60 lub igdy) po którym następuje automatyczne wylogowania użytkownika i powrót do uprawnień domyślnego użytkownika systemu. Szczegółowy opis uprawnień użytkowników - więcej na stronie 54. Ustawienia rejestracji audio. Panel audio (tylko karty serii A i B) umożliwia wybór ilości rejestrowanych kanałów dźwięku - 1, 2 lub 4 (przy wykorzystaniu dwóch kart dźwiękowych) oraz wzmocnienia (poziom wejściowy sygnału audio). Dla kart z serii MPG i AMPG panel audio jest niedostępny w przypadku rejestracji audio należy zaznaczyć jedynie opcję agrywanie Dźwięku. 1 2 Konfiguracja konta pocztowego dla wysyłanych wiadomości . Panel konta pozwala określić metodę autoryzacji na serwerze SMTP : - Automatycznie (oprogramowanie stara się automatycznie wysłać ) - SMTP bez Autoryzacji (serwer SMTP nie wymaga uwierzytelnienia) - SMTP z Autoryzacją Bez RSA - SMTP z Autoryzacją i RSA - SMTP z Autoryzacją, RSA i MD5 Odpowiedni wybór ułatwia funkcja test pozwalająca wysłać wiadomość testową po skonfigurowaniu konta. Informacja o pomyślnym wysłaniu wiadomości (1) świadczy o poprawnie wybranej metodzie obsługi serwera SMTP natomiast wiadomość o nieudanej próbie wysłania wiadomości (2) świadczy o błędnej konfiguracji serwera SMTP. W zależności od wybranej metody dodatkowo należy wypełnić pola adresu serwera SMTP, użytkownika i jego hasła na serwerze poczty, a także adresu z którego będą wysyłane oraz na jaki będą otrzymywane wiadomości . Panel ustawienia o błędzie zapisu na dysku twardym. Powiadomienie może być zrealizowane za pomocą wyświetlenia wiadomości lub definiowanej akcji systemu - dźwięk, aktywacja wyjścia przekaźnikowego, wysłanie wiadomości lub dzwonienie. Dokładny opis dostępnych ustawień znajduje się na stronie 49. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 40

157 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA SYSTEMU Konfiguracja zachowania systemu przy osiągnięciu progowej wartości zajętości dysku twardego. Wartość progowa zajętości dysku może być podana na dwa sposoby : - zapełnienie przedostatniego wolnego boksu - określenie procentu zajętości (60 ~ 99 %) lub po upływie określonego czasu podanego jako liczba dni rejestracji (Po Ilu Dniach) od określonej daty startu (Start (Data), Czas (Godz.)). Ustawiona wartość progowa może dotyczyć Wszystkich Dysków w Systemie lub Tylko Obecnie Zapisywanego Dysku. Dodatkowo należy ustawić akcję wykonywaną przez system rejestracji po przekroczeniu wartości progowej tj. adpisywanie lub Zakończ Rejestrację. Domyślnie ustawione jest nadpisywanie dysku. W przypadku przekroczenia ustalonej wartości progowej wykonana zostanie zdefiniowana akcja - dźwięk, aktywacja wyjścia przekaźnikowego, wysłanie wiadomości lub dzwonienie (więcej na stronie 49. Konfiguracja zdalnych połączeń sieciowych. Podanie unikalnego Kodu (maksymalnie 10 znaków) jest niezbędne przy zdalnym informowaniu o zdarzeniach alarmowych klienta sieciowego DVR_Net. Pasmo wykorzystywane na połączenia sieciowe może zostać ograniczone do wartości 56kb/s, 128kb/s, 256kb/s, 512kb/s, 1,54Mb/s, 3,36Mb/s, 5,60Mb/s lub MAX (bez ograniczeń). Ograniczenie pasma powoduje mniejsze wykorzystanie zasobów systemowych na obsługę połączeń sieciowych jednak powoduje także pogorszenie jakości obrazu na oprogramowaniu klienckim. Opcja dostępna jest tylko dla kart serii A i B. Zaznaczenie opcji Zdalne Informowanie o Zdarzeniach oraz podanie Metody (TCP/IP, Serwer) i adresu IP klienta sieciowego ( umer IP) powoduje informowanie o zdefiniowanych zdarzeniach alarmowych klienta sieciowego DVR_Net. Zaznaczenie opcji Blokowanie adresów IP pozwala na tworzenie listy adresów IP z których połączenie sieciowe z oprogramowaniem NOVUS DVR SYSTEM nie będzie możliwe. Dodaj - dopisuje podany adres do listy blokowanych adresów IP Usuń - usuwa wskazany adres z listy blokowanych adresów IP Modyfikacja - zmienia wskazany adres z listy blokowanych adresów IP Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 41

158 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA KAMER 5.3. Ustawienia Kamer Podmenu Ustawienia Ogólne Podmenu Ustawienia Kamer pozwala na konfigurację poszczególnych kanałów rejestracji wideo. Wybór kamery Podmenu ustawień kamer Podstawowe ustawienia kamer Ustawienia kompresji Ustawienia prędkości nagrywania Ustawienia dodatkowe Ustawienia ukrywania kamer Przyciski funkcyjne Przyciski funkcyjne : Klawiatura Zastosuj Zapisz i zamknij Anuluj Uruchomienie program klawiatury ekranowej Zastosowanie wprowadzonych w menu zmian. Zapisanie wprowadzonych zmian i zamknięcie podmenu. Porzucenie wprowadzonych zmian i zamknięcie podmenu. Panel Wybór kamer : Ustawienia aktualnie skonfigurowanej kamery zostaną skopiowane dla wszystkich kamer w systemie. Wybór kamery do konfiguracji. UWAGA!!! Po wprowadzeniu zmian w konfiguracji podmenu należy je potwierdzić przyciskiem Zastosuj a następnie Zapisz i Zamknij. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 42

159 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA KAMER Podmenu ustawień kamer : Ustawienia ogólne - rozdzielczość, ilość klatek, nagrywanie dźwięku, nagrywanie przed- i poalarmowe, utrata sygnału Graficzny harmonogram nagrywania i zdalnego powiadamiania o zdarzeniach alarmowych w układzie tygodniowo - godzinowym Ustawienia obrazu (jasność, kontrast, nasycenie), detekcji ruchu oraz ustawienia kamer szybkoobrotowych. Panel Podstawowe ustawienia kamer : Kamera Aktywna azwa Kamery Rozdzielczość Włączenie / wyłączenie kanału wideo (kamery). Opis (nazwa) kamery widoczny podczas podglądu i połączeń sieciowych. Wybór rozdzielczości nagrywania kamery - CIF (352x288), 2CIF (704x288) (tylko karty serii B, MPG i AMPG) lub 4CIF (704x576). W zależności od rodzaju i modelu karty zmiana rozdzielczości jednej kamery może spowodować zmianę rozdzielczości kamer obsługiwanych przez ten sam układ obróbki wideo - więcej informacji w Instrukcji instalacji kart wizyjnych NOVUS. UWAGA!!! ie jest możliwe włączenie / wyłączenie kamery lub zmiana rozdzielczości nagrywania w czasie rejestracji wideo. Aby dokonać w/w ustawień należy zamknąć program DVR_Main i uruchomić bezpośrednio program DVR_Settings. Panel Ustawienia prędkości nagrywania : Równy Podział dla aktywnych kamer Wybrane Prędkości nagrywania Automatyczne przyporządkowanie maksymalnej możliwej (przy danej liczbie aktywnych kamer) liczby nagrywanych klatek dla wszystkich kamer. Ręczne przypisanie prędkości nagrywanie (0,1 ~ 25 kl/s (PAL) lub 30 kl/s (NTSC) ) osobno dla trybu nagrywania ciągłego i dla alarmowego. Opcja nagrywania alarmowego ma zastosowanie tylko w przypadku nagrywania w trybach alarmowych (Alarmowy, Detekcja, Detekcja + Alarm, Ciągły + Zdarzenia). Panel Ustawienia ukrywania kamer : Ukryj na monitorze PC Zaznaczenie opcji powoduje nie wyświetlanie obrazu z danej kamery przy podglądzie na monitorze PC. Ukryj na monitorze CCTV Usuń z podglądu przez sieć Zaznaczenie opcji powoduje nie wyświetlanie obrazu z danej kamery przy podglądzie na monitorze CCTV (wyjściu analogowym) - opcja niedostępna dla kart z serii AMPG. Zaznaczenie opcji powoduje nie wyświetlanie obrazu z danej kamery przy połączeniach zdalnych (przez sieć komputerową). Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 43

160 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA KAMER Panel Ustawienia kompresji : Stopień kompresji Możliwość doboru stopnia kompresji w zakresie od 0 do 90 (karty z serii A, B i MPG) lub od 1 do 10(karty z serii AMPG). Wartość 0/1 (Min) daje najmniejszą wielkość zapisywanej klatki ale jednocześnie największy stopień kompresji czyli gorszą jakość obrazu natomiast wartości 90/10 (Maks) odpowiada obraz o najlepszej jakości (najmniejszy stopień kompresji) i jednocześnie największy rozmiar zapisywanej klatki. Panel Ustawienia dodatkowe : Kanał Dźwięku agrywanie Przed i Po alarmowe Utrata sygnału wideo Przyporządkowanie do konfigurowanej kamery dźwięku z wybranego kanału. Opcja Brak powoduje nie skojarzenie z daną kamerą żadnego wejścia audio co oznacza nie nagrywanie dźwięku. To samo wejście audio może być przyporządkowane do kilku kanałów wideo. Opcja wymaga skonfigurowania wcześniej agrywania Dźwięku w Ustawieniach Systemu. Pozwala wybrać ilość rejestrowanych klatek przed i po zdarzeniem alarmowym w zakresie dla od 0 ~ 8 klatek (dla przedalarmu) i 0 ~ 199 klatek (dla poalarmu). Opcja ma zastosowanie tylko w przypadku nagrywania w trybach alarmowych (Alarmowe, Detekcja, Detekcja + Alarm, Ciągłe + Zdarzenia). Po wykryciu utraty sygnału dla konfigurowanej kamery można zdefiniować powiadomienie - akcję - dźwięk, aktywacja wyjścia przekaźnikowego, skierowanie kamery szybkoobrotowej w wybrany preset lub dzwonienie (więcej na stronie 49). Antymasking kamery Funkcja pozwala zdefiniować powiadomienie dla zasłonięcia kamery - zdarzenie określane jest na podstawie liczby zdefiniowanych na ekranie punktów (w zakresie od 1 do 10) Widok punktów antymaskingu dla detekcji 10 punktów: Po wykryciu zasłonięcia dla konfigurowanej kamery można zdefiniować powiadomienie - akcję - dźwięk, aktywacja wyjścia przekaźnikowego, skierowanie kamery szybkoobrotowej w wybrany preset lub dzwonienie (więcej na stronie 49). Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 44

161 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA KAMER Podmenu Harmonogram Wybór kamery Podmenu ustawień kamer Harmonogram nagrywania Harmonogram powiadamiania o zdarzeniach alarmowych Przyciski funkcyjne Przyciski funkcyjne : Klawiatura Zastosuj Zapisz i zamknij Anuluj Uruchomienie program klawiatury ekranowej Zastosowanie wprowadzonych w menu zmian. Zapisanie wprowadzonych zmian i zamknięcie podmenu. Porzucenie wprowadzonych zmian i zamknięcie podmenu. Panel Wybór kamer : Ustawienia aktualnie skonfigurowanej kamery zostaną skopiowane do wszystkich kamer w systemie. Wybór kamery do konfiguracji. UWAGA!!! Po wprowadzeniu zmian w konfiguracji podmenu należy je zatwierdzić przyciskiem Zastosuj a następnie Zapisz i Zamknij. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 45

162 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA KAMER Podmenu ustawień kamer : Panel Harmonogram agrywania : Ustawienia ogólne - rozdzielczość, ilość klatek, nagrywanie dźwięku, nagrywanie przed- i poalarmowe, utrata sygnału Graficzny harmonogram nagrywania i zdalnego powiadamiania o zdarzeniach alarmowych w układzie tygodniowo - godzinowym Ustawienia obrazu (jasność, kontrast, nasycenie), detekcji ruchu oraz ustawienia kamer szybkoobrotowych. Nagrywanie ciągłe ze stała ilością klatek. Nagrywanie tylko w przypadku aktywacji czujki (wejścia alarmowego) skojarzonej z daną kamerą. Ustawienia wejść alarmowych patrz strona 52. Nagrywanie w przypadku wykrycia ruchu (zmian w treści obrazu). Ustawienia detekcji ruchu patrz strona 47. Tylko wyświetlanie, obraz z kamery nie jest rejestrowany. Dni Świąteczne Nagrywanie może być aktywowane zarówno w przypadku aktywacji wejścia alarmowego skojarzonego z daną kamerą jak również detekcji ruchu. Nagrywanie ciągłe ze stała ilością klatek (niższa prędkość) przy braku zdarzeń alarmowych, w przypadku aktywacji wejścia alarmowego lub detekcji ruchu nagrywanie alarmowe (wyższa prędkość). Ustawienia prędkości nagrywania patrz strona 43. Funkcja pozwala określić dni w których zdefiniowany jest indywidualny niezależny od ogólnego harmonogram nagrywania Panel Harmonogram powiadamiania o zdarzeniach alarmowych : Informowanie klienta sieciowego o zdarzeniach alarmowych. Ustawienia zdalnego powiadamiania zdarzeniach - patrz strona 41. Brak informacji o zdarzeniach alarmowych. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 46

163 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA KAMER Podmenu Obraz i Detekcja Wybór kamery Podmenu ustawień kamer Ustawienia obszaru detekcji ruchu i maskowania obrazu Ustawienia koloru Powiadomienie o detekcji ruchu Ustawienia detekcji Ustawienia kamer PTZ Przyciski funkcyjne Przyciski funkcyjne : Klawiatura Zastosuj Zapisz i zamknij Anuluj Uruchomienie program klawiatury ekranowej Zastosowanie wprowadzonych w menu zmian. Zapisanie wprowadzonych zmian i zamknięcie podmenu. Porzucenie wprowadzonych zmian i zamknięcie podmenu. Panel Wybór kamer : Ustawienia aktualnie skonfigurowanej kamery zostaną skopiowane do wszystkich kamer w systemie. Wybór kamery do konfiguracji. UWAGA!!! Po wprowadzeniu zmian w konfiguracji podmenu należy je zatwierdzić przyciskiem Zastosuj a następnie Zapisz i Zamknij Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 47

164 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA KAMER Podmenu ustawień kamer : Ustawienia ogólne - rozdzielczość, ilość klatek, nagrywanie dźwięku, nagrywanie przed- i poalarmowe, utrata sygnału Graficzny harmonogram nagrywania i zdalnego powiadamiania o zdarzeniach alarmowych w układzie tygodniowo - godzinowym Ustawienia obrazu (jasność, kontrast, nasycenie), detekcji ruchu oraz ustawienia kamer szybkoobrotowych. Panel Obszaru detekcji : Cały Obszar Pełnoekranowa detekcja ruchu - cały obszar obrazu z kamery jest wykorzystywany do śledzenia zmian w obrazie. Wybrany Obszar Detekcja ruchu następuje tylko w wybranych (zaznaczonych) przez użytkownika strefach. Dodaj Usuń Obszar Pokaż Punkty Detekcji Test Detekcji Definiowanie kolejnych stref detekcji ruchu. Wyczyszczenie zdefiniowanych wcześniej stref. Przy włączonej opcji Test Detekcji pokazuje punkty w których wykryta została zmiana w treści obrazu. Tryb testowy pozwala właściwie dobrać zasięg stref jak również czułość i próg detekcji ruchu. Panel Maskowanie obrazu: Wymaż obraz Dodaj Usuń Obszar Opcja nieaktywna powoduje zasłonięcie stref maskowania tylko dla podglądu wideo, aktywna powoduje wymazanie także obrazu z rejestrowanego materiału. Definiowanie kolejnych stref maskowania. Wyczyszczenie zdefiniowanych wcześniej stref maskowania. Panel Ustawienia detekcji ruchu Czułość Detekcji Próg Detekcji Regulacja w zakresie 0 ~ 90 czułości detekcji - pozwala określić jak duża zmiana w treści obrazu kwalifikowana jest jako wystąpienie ruchu. Wartość 0 (Min) daje najmniejszą czułość detekcji (bardzo duża zmiana w kolorze piksela traktowana jest jako ruch) natomiast wartości 90 (Maks) odpowiada największa czułość (niewielka zmiana w kolorze piksela traktowana jest jako ruch). Regulacja w zakresie 0 ~ 90 progu detekcji - pozwala określić na jak dużym obszarze musi zostać wykryty ruch aby zakwalifikować go jako detekcję ruchu. Wartość 0 (Min) daje najmniejszą wartość progową (bardzo duży obszar zmian w treści obrazu) natomiast 90 (Maks) odpowiada największej wartości progowej (niewielki obszar zmian w treści obrazu). Panel Powiadomienie o detekcji ruchu : Włącz powiadomienie o detekcji ruchu UWAGA!!! Aktywuje funkcję powiadomienia o wykryciu detekcji ruchu. Przycisk Ustawienia uruchamia panel akcji alarmowych w celu zdefiniowania rodzaju powiadomienia o wykryciu detekcji ruchu. Opcja wymaż obraz w panelu Maskowanie obrazu nie jest dostępna dla kart z serii MPG. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 48

165 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA KAMER Powiadomienie o detekcji ruchu przez : - sygnał dźwiękowy (Brzęczyk) z wykorzystaniem karty dźwiękowej - sygnał dźwiękowy z wykorzystaniem głośnika w obudowie komputera PC. (Użyj głośnika PC) - nie jest wymagana karta dźwiękowa. - Znak graficzny - czerwona kropka w prawym dolnym rogu obrazu z kamery - Pełny ekran - okno z obrazem z kamery zostaje wyrzucone na pełny ekran. - Monitor CCTV - obraz z kamery zostaje wyrzucony na monitor CCTV (wyjście analogowe wideo) na czas 20 ~ 60 sekund - opcja niedostępna dla kart z serii AMPG. - Drugi ekran PC - obraz z kamery zostaje wyrzucony na drugi monitor PC (tryb pracy dwumonitorowej). Położenie drugiego ekranu względem pierwszego określają współrzędne (X,Y). - Zdalne powiadomienie klienta sieciowego o zdarzeniu (bez względu na ustawienia harmonogramu) lub uwzględniając harmonogram zdalnego powiadamiania (Użyj harmonogramu zdalnego powiadamiania). Aktywacja wybranych wyjść przekaźnikowych karty (Alarm 1 ~ Alarm 4) na określony czas 1 ~ 60 sekund. Wysyłanie wiadomości o zdefiniowanym Temacie i Treści z możliwością dołączenia obrazu z kamery w formacie JPEG (Załącz obraz JPG). Ilość maili informujących o tym samym zdarzeniu alarmowym można ograniczyć wykorzystując opcję Ponów po w zakresie 0,5 ~ 10 minut. W temacie wiadomości i treści wiadomości można wykorzystać symbole o specjalnym znaczeniu. Symbol Znaczenie $$0 Numer kamery $$1 Rodzaj zdarzenia $$2 Data i Czas $$3 Adres IP komputera Skierowanie kamery szybkoobrotowej (lub grupy kamer szybkoobrotowych) w wybrany preset. Aby skorzystać z funkcji należy wcześniej skonfigurować ustawienia kamery szybkoobrotowej (dokładny opis na stronach - 50 i 104), oraz zaprogramować odpowiedni preset. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 49

166 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA KAMER Dzwonienie na określony numer telefonu i odtwarzanie wybranego pliku dźwiękowego w formacie WAV. Czas odtwarzania można ustawić w zakresie 20 ~ 60 sekund. Ilość połączeń informujących o tym samym zdarzeniu alarmowym można ograniczyć wykorzystując opcję Ponów po w zakresie 20 ~ 60 sekund. Brak połączenia z umerem 1 powoduje wybieranie umeru 2 a następnie umeru 3. Plik dźwiękowy wybrać należy przyciskiem Wybierz, natomiast odtwarzanie wybranego wcześniej pliku można uruchomić po wybraniu przycisku Test. Format pliku dźwiękowego obsługiwany przez aplikację to dźwięk Mono, PCM, 16 bitów, 8 khz. agrywanie pliku WAV w Rejestratorze dźwięku systemu Windows: Start -> Programy -> Akcesoria -> -> Rozrywka -> Rejestrator dźwięku A następnie : Plik -> Właściwości -> Konwertuj teraz... Panel Ustawienia kamer PTZ : Włącz sterownie kamerą szybkoobrotową Aktywuje funkcję sterownia kamer szybkoobrotowych (PTZ). Przycisk Ustawienia uruchamia panel ustawień PTZ i portu COM. Poprawna konfiguracja kamery szybkoobrotowej wymaga ustawienia Protokołu, numeru ID kamery oraz ustawień transmisji: port szeregowy komputera wykorzystywany do transmisji (port COM), Prędkość transmisji, liczba bitów (Dane), Parzystość oraz Bit Stopu. Dodatkowo możemy ustalić prędkość dla ruchu kamery w pionie i poziomie (P/T), zoomu i ostrości (F/Z) oraz funkcji AutoPan (AP). Przycisk Test otwiera panel kontrolny PTZ, który umożliwia zaawansowane sterownia kamerą szybkoobrotową. Ustawienia transmisji (Protokół, ID Kamery, Parzystość, Dane, Bit stopu, Port COM oraz Prędkość) są automatycznie przenoszone z poprzedniego panelu ale nadal mamy możliwość ich zmiany po zaznaczeniu opcji Ustawienia ręczne. Otwarcie wybranego portu COM komputera przyciskiem Otwórz pozwala na sterownie kamerami szybkoobrotowymi. Wybranie przycisku Zamknij powoduje zamknięcie portu COM dla aplikacji. Przyciski Menu Otwórz Zamknij pozwalają wejść i wyjść z menu kamery szybkoobrotowej. Trasa Ustaw i Wywołaj pozwala zaprogramować i uruchomić trasę obserwacji. Presety, 0 ~ 9, Ustaw, Idź do pozwalają zaprogramować oraz wywołać presety (program obsługuje dwie cyfry - do 99 presetów). Dodatkowo przycisk Usuń pozwala wyczyścić okno do wpisywania presetów. Przyciski Zoom In, Zoom Out, Focus In, Focus Out pozwalają na kontrolę zbliżenia i ostrości. PTZ SPEED pozwala ustawić prędkość P/T - obrotu i uchyłu, F/Z - zoomu i ostrości, A.P - funkcji AutoPan, P.S - prędkość ruchu przy wywołaniu presetów. Auto Skan START i STOP uruchamia i zatrzymuje trasę automatycznego skanowania. Przyciski A1 ~A5 wykorzystywane są do funkcji specjalnych w różny sposób w zależności od protokołu kamery. Pole Wprowadzania komend PTZ pozwala na ręczne wpisywanie komend w kodzie heksadecymalnym. Przyciski strzałek pozwalają sterować ruchem kamery. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 50

167 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA KAMER Sterowanie kamerą PTZ za pomocą myszki Po aktywacji obsługi kamery PTZ sterownie kamerą szybkoobrotową z poziomu panelu głównego aplikacji DVR_Main jest możliwe za pomocą dedykowanego panelu lub przy pomocą myszki. Sterowania ruchem kamery wymaga naciśnięcia lewego przycisku myszki i trzymając wciśnięty przesunięciu kursora do odpowiedniego obszaru obrazu z kamery. Zbliżenie (zoom) obsługujemy wciskając lewy przycisk myszki i trzymając wciśnięty poruszając kursor w górę (zoom in ) lub w dół (zoom out). Panel Ustawienia koloru : Jasność Pozwala ustawić jasność obrazu dla wybranej kamery w zakresie 0 ~ 255. Kontrast Pozwala ustawić kontrast obrazu dla wybranej kamery w zakresie 0 ~ 255. asycenie Pozwala ustawić nasycenie obrazu dla wybranej kamery w zakresie 0 ~ 255. Odcień Pozwala ustawić odcień obrazu dla wybranej kamery w zakresie 0 ~ 255. Domyślne Przywraca domyślne ustawienia koloru. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 51

168 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA CZUJEK 5.4. Ustawienia Czujek Wybór wejścia alarmowego Ustawienia wejścia alarmowego (czujki). Przyciski funkcyjne Przyciski funkcyjne : Klawiatura Zastosuj Zapisz i zamknij Anuluj Uruchomienie program klawiatury ekranowej Zastosowanie wprowadzonych w menu zmian. Zapisanie wprowadzonych zmian i zamknięcie podmenu. Porzucenie wprowadzonych zmian i zamknięcie podmenu. Panel Wybór czujki : Wybór kamery do konfiguracji. UWAGA!!! Po wprowadzeniu zmian w konfiguracji podmenu należy je zatwierdzić przyciskiem Zastosuj a następnie Zapisz i Zamknij. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 52

169 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA CZUJEK Panel Ustawienia wejścia alarmowych (czujki) : Wybierz Czujkę Aktywuje wybrane wejście alarmowe (czujkę). azwa czujki Typ czujki Wybierz kamery Czas aktywacji Zdalne powiadomienie Powiadomienie o aktywacji czujki Nadaje nazwę dla wejścia alarmowego, która później wyświetlana jest w logach systemowych. Wybór rodzaju czujki N.O. (normalnie otwarta, zwarcie traktowane jest jako alarm) lub N.C (normalnie zamknięta, rozwarcie traktowane jest jako alarm). Powiązanie wejścia alarmowego z kamerą lub grupą kamer. Jeżeli wybrane kamery maja ustawione w harmonogramie tryb nagrywania Alarmowego, Detekcja + Alarm lub Ciągłe + Zdarzenia to w momencie aktywacji czujki rozpocznie się nagrywanie. Czas aktywacji czujki ustawiany w zakresie 0 ~ 3000 ms. Pozwala wyeliminować krótkotrwałe zakłócenie i impulsy na wejściu alarmowym mogące spowodować fałszywy alarm. Powiadomienie o detekcji ruchu przy aktywowanej funkcji Zdalnego powiadamiania o zdarzeniach lub za pomocą wiadomości . Panel powiadomienia o zdarzeniach alarmowych - wybór opcji powiadomienia opisany został na stronie 44. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 53

170 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA KOPII ZAPASOWEJ 5.5. Ustawienia Kopii Zapasowej Ustawienia Kopii zapasowej. Przyciski funkcyjne Przyciski funkcyjne : Klawiatura Zastosuj Zapisz i zamknij Anuluj Uruchomienie program klawiatury ekranowej Zastosowanie wprowadzonych w menu zmian. Zapisanie wprowadzonych zmian i zamknięcie podmenu. Porzucenie wprowadzonych zmian i zamknięcie podmenu. UWAGA!!! Po wprowadzeniu zmian w konfiguracji podmenu należy je zatwierdzić przyciskiem Zastosuj a następnie Zapisz i Zamknij. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 54

171 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA KOPII ZAPASOWEJ Panel Ustawienia kopii zapasowej : Dni tygodnia w których wykonywana jest kopia zapasowa Rozpoczęcie wykonywania kopii zapasowej Metoda wykonywania kopii zapasowej Dysk / Lokalizacja Rozmiar Folderu Harmonogram Kopii Zapasowej Automatyczny Start adpisuj gdy dysk jest pełny Wybór dni tygodnia w którym wykonywana jest kopia zapasowa. Wybór godziny i minuty o której rozpoczynany jest proces kopiowania danych. Wybór metody kopiowania danych: Szybka (Kopiowanie całych boksów) - kopiuje wszystkie kamery bez możliwości wyboru, kopiowane są całe boksy wraz z odtworzeniem plików indeksów dzięki temu cały proces zajmuje mało czasu. Dokładna (Kopiowanie zapisu z wybranych kamer) - kopiowanie zapisu tylko z wybranych kamer, następuje selekcja materiału do kopiowania i tworzenie nowych boksów dzięki temu proces jest znacznie bardziej czasochłonny. Wybór dysku, katalogu lub lokalizacji sieciowej gdzie będzie tworzona kopia zapasowa. Pliki kopii są automatycznie dzielone na katalogi z danymi o podanej wielkości w megabajtach (MB). Wartość ustawiona na np.: 650 MB pozwala podzielić pliki kopii tak aby później łatwo je zgrać na płyty CD. Tabela zawierająca do 20 pozycji definiujących wykonywanie kopii zapasowej. Przyciski Dodaj, Modyfikacja i Usuń pozwalają dodać, zmienić lub usunąć poszczególne pozycje tabeli harmonogramu. Automatycznie uruchamia o wyznaczonej godzinie proces wykonywania kopii zapasowej. Zaznaczenie tej opcji jest konieczne dla okresowo sporządzanej kopii zapasowej. Po zaznaczeniu tej opcji i zajęciu całej dostępnej powierzchni dysku przez dane kopii zapasowej najstarsze dane są kasowane i zastępowane najnowszymi. UWAGA!!! Wykonywanie kopii zapasowej jest procesem przyrostowym tzn.: kopiowane są tylko dane nowe, zarejestrowane po ostatnim procesie wykonywania kopii zapasowej. Za pierwszym razem wykonywana jest pełna kopia wszystkich danych na dysku. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 55

172 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA UŻYTKOW IKÓW 5.6. Ustawienia Użytkowników Ustawienia Użytkowników Przyciski funkcyjne Przyciski funkcyjne : Klawiatura Zastosuj Zapisz i zamknij Anuluj Uruchomienie program klawiatury ekranowej Zastosowanie wprowadzonych w menu zmian. Zapisanie wprowadzonych zmian i zamknięcie podmenu. Porzucenie wprowadzonych zmian i zamknięcie podmenu. UWAGA!!! Po wprowadzeniu zmian w konfiguracji podmenu należy je zatwierdzić przyciskiem Zastosuj a następnie Zapisz i Zamknij. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 56

173 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 USTAWIE IA UŻYTKOW IKÓW Panel Ustawienia użytkowników : Dane Użytkownika Poziom dostępu Uprawnienia Lista Użytkowników Rejestracja użytkownika w systemie - nazwa użytkownika (Użytkownik), hasło (Hasło) i potwierdzenie hasła (Potwierdź hasło). Edytowany użytkownik może być Użytkownikiem Domyślnym tzn. logowanym domyślnie do systemu w momencie startu aplikacji. W systemie może być zdefiniowany tylko jeden użytkownik domyślny. Wybór spośród trzech predefiniowanych poziomów dostępu - Gość konto o najmniejszych uprawnieniach, Użytkownik konto o pośrednich uprawnieniach i Administrator - konto o najwyższych uprawnieniach. Dodatkowo uprawnienia każdego użytkownika o ustalonym poziomie możemy jeszcze ograniczyć korzystając z panelu Uprawnienia. Zaczynając od poziomu Administratora możemy dowolnie zmodyfikować uprawnienia użytkownika. Ustawienia pozwalają dokładnie zdefiniować uprawnienia użytkowników w systemie : konfigurację systemu (Ustawienia), wykonywanie kopii zapasowej (Kopia zapasowa), sterowanie kamer PTZ i zmianę ustawień koloru (Komendy sterujące PTZ i parametry obrazu), blokadę klawiatury i prawo do minimalizację aplikacji (Dostęp do klawiatury), zdalne połączenia (Dostęp do sieci), dostęp tylko do wybranych kamer (Wybierz kamery), zdalnego powiadomienia o zdarzeniach (Powiadomienie), przeglądanie zarejestrowanego materiału wideo (Podgląd) i Zamykanie systemu. Dodatkowo dla opcji Powiadomienia i Dostęp do sieci można zdefiniować czas po jakim nastąpi automatyczne rozłączenie klienta sieciowego (Rozłącz) w minutach. Tabela użytkowników i ich uprawnień zdefiniowanych w systemie. Lista może zawierać do 20 użytkowników. Przyciski Dodaj, Modyfikacja i Usuń pozwalają utworzyć, zmienić lub usunąć poszczególne pozycje tabeli użytkowników. UWAGA!!! Opcja blokady klawiatury powoduje zablokowanie działania przycisku Windows na klawiaturze komputera PC oraz dodatkowo kombinacji klawiszy specjalnych takich jak ALT+CTRL+DEL czy ALT+TAB. Blokada klawiatury powoduje także brak uprawnień do minimalizacji aplikacji DVR_Main. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 57

174 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 WKLUCZOWYWA IE TEKSTU 5.7. Wkluczowanie tekstu Funkcja wkluczowywania tekstu pozwala na integrację systemu rejestracji wideo z systemami generującymi dane tekstowe w postaci kodów ASCII lub w formacie XML ( urządzenia fiskalne, kontrola dostępu, wagi elektroniczne, bankomaty itd). Liczba podłączonych do komputera z kartą urządzeń ograniczona jest jedynie liczbą kanałów wideo w systemie (liczba kamer dla danego typu karty) oraz możliwościami ich podłączenia. Dane tekstowe powiązane są z kamerą lub grupą kamer - zostają nałożone na obraz z kamery i widoczne są zarówno przy podglądzie na żywo jak i odtwarzaniu materiału wideo. Dodatkowo jeżeli dane tekstowe zapisywane są w bazie danych możliwe jest przeszukiwanie archiwum wideo pod kątem zdefiniowanych słów kluczowych. Pozwala to np.: na szybką identyfikację osoby korzystającej z karty kontroli dostępu lub znalezienie obrazu z kamery skierowanej na stanowisko kasowe w momencie sprzedaży określonego produktu. Dane tekstowe generowane przez urządzenie zewnętrzne mogą być transmitowane przez łącze szeregowe (RS-232) lub przez sieć komputerową (LAN). Połączenie szeregowe (RS-232) wymaga aby każde urządzenie było podłączone przez osobny port COM za pomocą standardowego kabla do transmisji szeregowej (w przypadku większej ilości urządzeń wymagana jest karta rozszerzająca ilość portów COM w komputerze). W przypadku połączeń w sieci komputerowej (LAN) jedynym ograniczeniem jest konieczność zdefiniowania osobnego portu dla każdego urządzenia. Jeśli chodzi o urządzenia generujące dane tekstowe to wymagana jest transmisja sieciowa albo przez wbudowany port LAN albo konwerter RS-232 -> LAN. Zasięg pojedynczego połączenia szeregowego to maksymalnie 12 m natomiast przy połączeniach sieciowych jest on znaczenie większy - jedynym ograniczeniem są możliwości sieci LAN. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 58

175 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 WKLUCZOWYWA IE TEKSTU Podmenu Urządzenia Podmenu ustawień urządzeń generujących dane ASCII/XML Lista urządzeń generujących dane ASCII/XML Przyciski funkcyjne Przyciski funkcyjne : Zastosuj Zapisz i zamknij Anuluj Zastosowanie wprowadzonych w menu zmian. Zapisanie wprowadzonych zmian i zamknięcie podmenu. Porzucenie wprowadzonych zmian i zamknięcie podmenu. UWAGA!!! Po wprowadzeniu zmian w konfiguracji podmenu należy je zatwierdzić przyciskiem Zastosuj a następnie Zapisz i Zamknij. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 59

176 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 WKLUCZOWYWA IE TEKSTU Panel Urządzenia generujące ASCII/XML Urządzenie Wybrane Lista urządzeń generujących dane ASCII/XML których protokoły zostały już zaimplementowane. Pozycja Undefined pozwala wykorzystać urządzeniu bez zdefiniowanych znaków specjalnych (koniec linii, koniec transakcji itp). Szczególnie zalecana jest do testowania lub tworzenia własnych protokołów urządzeń. Nowy protokół urządzenia generującego dane ASCII/XML dodajemy za pomocą przycisku owy a niewykorzystywany protokół usuwamy za pomocą przycisku Usuń. Zmienić dane urządzenia można po wybraniu urządzenia za pomocą przycisku Modyfikacja. Przycisk >> dodaje zaznaczony protokół do listy urządzeń Wybranych. Po wskazaniu urządzenia generującego dane ASCII/XML i dwukrotnym kliknięciu myszką lub użyciu przycisku Modyfikacja pojawia się panel ustawień urządzenia. azwa powala zidentyfikować urządzenie na liście dostępnych / wybranych urządzeń generujących dane ASCII/XML. Opcja Parsowanie XML wyświetla tylko informację dla urządzeń typu XML, że urządzenie w protokole zostało zdefiniowane jako parsowane. Usuń powtarzające się linie - powoduje usunięcie z bazy danych powtarzających się informacji (linii). Usuń spacje z prawej strony linii - Usuwa nadmiarowe spacje w przypadku wystąpienia więcej niż jednej spacji w linii tekstu z prawej strony linii. Usuń spacje z lewej strony linii - Usuwa nadmiarowe spacje w przypadku wystąpienia więcej niż jednej spacji w linii tekstu z lewej strony linii. Urządzenie XML - Zdefiniowanie typu przesyłanych przez urządzenie danych jako XML - domyślnie urządzenie traktowane jest jako generujące kody ASCII. Ilość urządzeń podrzędnych - W przypadku występowania kilku urządzeń obsługiwanych przez jedno urządzenie nadrzędne generujące kody ASCII/ XML (Np.. kontrola dostępu) podajemy ilość obsługiwanych urządzeń podrzędnych. Lista wybranych urządzeń generujących dane ASCII/XML. Tylko urządzenia dodane do tej listy są później dostępne przy dalszej konfiguracji aplikacji. Usunąć urządzenie z listy można za pomocą przycisku Usuń. Panel Podmenu urządzeń generujących dane ASCII/XML Urządzenie Dane Bazy Danych Przeszukiwanie XML Podmenu umożliwia wybór urządzeń (protokołów urządzeń) generujących dane ASCII / XML. Podmenu umożliwia utworzenie nowego lub modyfikację już istniejącego protokołu urządzenia generującego dane ASCII / XML. Podmenu pozwala skonfigurować zapis przechwytywanych znaków (danych ASCII / XML) w zewnętrznej bazie danych. Współpraca z bazą danych wymagana jest przy przeszukiwaniu archiwum wideo według słów (znaków) kluczowych. Podmenu pozwala na zdefiniowanie własnych filtrów przeszukiwania danych tekstowych ASCII / XML. Podmenu dodatkowych ustawień dla urządzeń generujących dane XML. Połączenie Podmenu pozwala na konfigurację wyświetlania na ekranie danych tekstowych (pozycja, kolor, czcionka itp.) oraz transmisji przez porty szeregowe (COM) lub sieciowe (LAN). Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 60

177 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 WKLUCZOWYWA IE TEKSTU Podmenu Dane Podmenu ustawień urządzeń generujących dane ASCII/XML Panel definicji protokołu generowanych danych Przyciski funkcyjne Przyciski funkcyjne : Zastosuj Zapisz i zamknij Anuluj Zastosowanie wprowadzonych w menu zmian. Zapisanie wprowadzonych zmian i zamknięcie podmenu. Porzucenie wprowadzonych zmian i zamknięcie podmenu. UWAGA!!! Po wprowadzeniu zmian w konfiguracji podmenu należy je zatwierdzić przyciskiem Zastosuj a następnie Zapisz i Zamknij. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 61

178 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 WKLUCZOWYWA IE TEKSTU Panel Podmenu urządzeń generujących dane ASCII/XML Urządzenie Znak końca linii Znak końca transakcji Wyświetlaj linie ze znakiem ie wyświetlaj linii ze znakiem ie wyświetlaj znaku lub ciągu znaków Wybór urządzenia (protokołu urządzenia) z listy Wybranych Wybór znaku końca linii dla wybranego protokołu. Pojawienie się tego znaku (lub ciągu znaków) powoduje przejście do następnej linii i wyświetlanie kolejnych znaków w nowej linii. Wybór znaku końca transakcji dla wybranego protokołu. Pojawienie się tego znaku (lub ciągu znaków) powoduje rozpoczęcie wyświetlania od pierwszej linii (jeżeli ustawione jest wyświetlanie całych transakcji). Wybór znaku (lub ciągu znaków), którego wystąpienie powoduje wyświetlanie całej linii go zawierającej. Wybór ten jest nadrzędny w stosunku do ie wyświetlaj linii ze znakiem. Wybór znaku (lub ciągu znaków), którego wystąpienie powoduje nie wyświetlanie całej linii go zawierającej. Wybór ten jest podrzędny w stosunku do Wyświetlaj linię ze znakiem. Wybór znaku (lub ciągu znaków), który nie będzie wyświetlany. Zastąp znak lub ciąg znaków Wybór znaku (lub ciągu znaków), który zastąpiony będzie przez inny znak (lub ciąg znaków). Zdarzenie Dodatkowe znaki Wybór alarmowego ciągu znaków, którego wystąpienie spowoduje określoną reakcję systemu - dźwięk, aktywację wyjścia przekaźnikowego, skierowanie kamery szybkoobrotowej w wybrany preset lub dzwonienie (więcej na stronie 49). Wstawienie znaku (lub ciągu znaków) do każdej wyświetlanej linii. Definiowanie znaków specjalnych - dotyczy definicji Znaku końca linii, Znaku końca transakcji, Wyświetlaj linie ze znakiem, ie wyświetlaj linii ze znakiem, ie wyświetlaj znaku lub ciągu znaków i Dodatkowe znaki Lista zdefiniowanych pozycji znaków specjalnych. Za pomocą przycisków owy, Edytuj oraz Usuń można dodać, modyfikować lub usuwać poszczególne pozycje z listy. Dodawanie i edycja pozycji uruchamia panel pozwalający zdefiniować typ danych, pozycję znaku, operację porównania, przesunięcie oraz definiowany znak (lub ciąg znaków). Definicja znaku specjalnego obejmuje Typ Danych (dane heksadecymalne lub kody ASCII), pozycję znaku w linii (Brak, Początek, Koniec), Przesunięcie (podane w liczbie znaków), Operację (=, <, <=, ~, =>, >), Długość (podane w liczbie znaków) oraz Dane - znak lub ciąg znaków. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 62

179 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 WKLUCZOWYWA IE TEKSTU Definiowanie znaków specjalnych - dotyczy definicji Zastąp znak lub ciąg znaków. Lista zdefiniowanych pozycji znaków specjalnych. Za pomocą przycisków owy, Edytuj oraz Usuń można dodać, modyfikować lub usuwać pozycje z listy. Dodawanie i edycja pozycji z listy uruchamia panel pozwalający zdefiniować stare (do zamiany) i nowe (zamieniające) dane. Definicja znaku specjalnego obejmuje Typ Danych (dane heksadecymalne lub kody ASCII) oraz znak (ciąg znaków) do zamiany (Stare Dane) i zamieniających ( owe Dane). Definiowanie znaków specjalnych - dotyczy definicji Zdarzenie. Lista zdefiniowanych znaków specjalnych. Za pomocą przycisków owy, Edytuj oraz Usuń można dodać, modyfikować lub usuwać poszczególne pozycje z listy. Dodawanie i edycja pozycji z listy uruchamia panel pozwalający zdefiniować znak lub ciąg znaków alarmowych. Definicja znaków alarmowych obejmuje Typ Danych (dane heksadecymalne lub kody ASCII), znak (ciąg znaków) alarmowych ( owe Dane) oraz sposób powiadomienia - dźwięk, aktywację wyjścia przekaźnikowego, skierowanie kamery szybkoobrotowej w wybrany preset lub dzwonienie (więcej na stronie 49). Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 63

180 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 WKLUCZOWYWA IE TEKSTU Podmenu Bazy Danych Podmenu ustawień urządzeń generujących dane ASCII/XML Ustawienia powiązania urządzenia z bazą danych Ustawienia bazy danych Przyciski funkcyjne Przyciski funkcyjne : Zastosuj Zapisz i zamknij Anuluj Zastosowanie wprowadzonych w menu zmian. Zapisanie wprowadzonych zmian i zamknięcie podmenu. Porzucenie wprowadzonych zmian i zamknięcie podmenu. UWAGA!!! Po wprowadzeniu zmian w konfiguracji podmenu należy je zatwierdzić przyciskiem Zastosuj a następnie Zapisz i Zamknij. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 64

181 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 WKLUCZOWYWA IE TEKSTU Panel Urządzenie : Urządzenie Wybierz bazę danych Wybór urządzenia (protokołu urządzenia) z listy Wybranych Wybór formatu bazy danych : MS Access (zapis danych tekstowych do bazy danych w formacie MS Access - nie jest wymagana instalacja oprogramowania MS Access) lub SQL Server / SQL Server zapis na zewnętrznym serwerze MS SQL (wymagany Microsoft SQL Server). Panel Ustawienia bazy danych dla zapisu w formacie MS Access: Ścieżka do bazy danych Utwórz bazę danych Testuj bazę danych Kompaktuj bazę danych Dysk / Lokalizacja - wybór dysku i ścieżki do bazy danych w formacie MS Access. Tworzenie bazy danych o podanej nazwie. Test połączenia z utworzoną bazą danych. Sprawdzenie poprawności i ewentualna naprawa pliku bazy danych. Panel Ustawienia bazy danych dla zapisu w bazie MS SQL Server : Serwer azwa bazy danych Użytkownik Hasło Utwórz bazę danych Testuj bazę danych Nazwa serwera (domenowa lub adres IP) komputera z zainstalowanym oprogramowaniem Microsoft SQL Server. Nazwa bazy danych na serwerze MS SQL Server w której przechowywane będą dane tekstowe generowane przez konfigurowane urządzenie. Użytkownik w bazie danych na serwerze MS SQL Server na prawach którego będą zapisywane dane tekstowe. Hasło użytkownika w bazie danych na serwerze MS SQL Server na prawach którego będą zapisywane dane tekstowe. Tworzenie nowej bazy danych na serwerze MS SQL Server. Test połączenia z utworzoną bazą danych. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 65

182 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 WKLUCZOWYWA IE TEKSTU Podmenu Przeszukiwanie Podmenu ustawień urządzeń generujących dane ASCII/XML Panel wyboru urządzenia generującego dane ASCII/ XML Definiowanie filtrów przeszukiwania Przyciski funkcyjne Przyciski funkcyjne : Zastosuj Zapisz i zamknij Anuluj Zastosowanie wprowadzonych w menu zmian. Zapisanie wprowadzonych zmian i zamknięcie podmenu. Porzucenie wprowadzonych zmian i zamknięcie podmenu. UWAGA!!! Po wprowadzeniu zmian w konfiguracji podmenu należy je zatwierdzić przyciskiem Zastosuj a następnie Zapisz i Zamknij. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 66

183 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 WKLUCZOWYWA IE TEKSTU Panel Urządzenie : Urządzenie Wybór urządzenia (protokołu urządzenia) z listy Wybranych Panel owy Modyfikacja Usuń Dodawanie nowych filtrów do listy filtrów zdefiniowanych dla wybranego urządzenia Modyfikacja wybranego filtru z listy filtrów zdefiniowanych dla wybranego urządzenia Usunięcie wybranego filtru z listy filtrów zdefiniowanych dla wybranego urządzenia Definiowanie filtrów przeszukiwania azwa - przyporządkowanie nazwy dla definiowanego filtru ajpierw sprawdź - wskazanie wcześniej zdefiniowanego filtru w celu kaskadowego połączenia kilku filtrów. Tekst / Sprawdź - Sprawdzenie czy analizowana linia tekstu zaczyna się lub kończy do znaku lub cyfry zdefiniowanej później jako słowo kluczowe Tekst / Słowo kluczowe - znak lub cyfra, od której analizowana linia tekstu powinna się zaczynać lub kończyć. Tekst / Bez słowa - znak lub cyfra, której nie powinno być w analizowanej linia tekstu. Urządzenie XML / Element - Opcja dostępna tylko dla urządzeń generujących dane XML - element danych XML. Urządzenie XML / Atrybut - Opcja dostępna tylko dla urządzeń generujących dane XML - atrybut elementu danych XML. Tabela Użytkownika / Tabela - Opcja dostępna tylko dla urządzeń generujących dane XML - wskazanie zdefiniowanej Tablicy Użytkownika. Tabela Użytkownika / Pole - Opcja dostępna tylko dla urządzeń generujących dane XML - wskazanie pola w zdefiniowanej Tablicy Użytkownika. Traktuj jako cyfrę - Wskazanie ciągu znaków (pierwszego lub ostatniego) który powinien być traktowany jako cyfra. Tylko kody ASCII traktowane jako cyfry mogą być później wykorzystywane do przeszukiwania w zadanym zakresie wartości. Dane XML nie wymagają aktywacji tego ustawienia. Wartość - Ustawienie wartości predefiniowanej dla szukanego pola Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 67

184 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 WKLUCZOWYWA IE TEKSTU Podmenu XML Podmenu ustawień urządzeń generujących dane ASCII/XML Panel wyboru urządzenia generującego dane ASCII/ XML Definiowanie analizy danych XML - parsowanie i/lub Tablica Użytkownika Przyciski funkcyjne Przyciski funkcyjne : Zastosuj Zapisz i zamknij Anuluj Zastosowanie wprowadzonych w menu zmian. Zapisanie wprowadzonych zmian i zamknięcie podmenu. Porzucenie wprowadzonych zmian i zamknięcie podmenu. UWAGA!!! Po wprowadzeniu zmian w konfiguracji podmenu należy je zatwierdzić przyciskiem Zastosuj a następnie Zapisz i Zamknij. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 68

185 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 WKLUCZOWYWA IE TEKSTU Panel Urządzenie : Urządzenie Wybór urządzenia generującego dane XML (protokołu urządzenia) z listy Wybranych. Panel Parsowanie : Wybierz Sprawdź Wybór pliku transformacji XSL wykorzystywanego do wskazania pól danych wyświetlanych z całości danych XML (parsowanie XML). Parsowanie jest konieczne dla urządzeń generujących dane XML. Sprawdzenie czy wskazany plik transformacji XSL jest poprawny. Panel Baza Danych : Baza Danych Wybierz Sprawdź Tablica Użytkownika Utwórz Transformata bazy danych XSL. Jeśli opcja jest nieaktywna funkcja działa tak jak parsowanie. Wybór pliku transformaty bazy danych XSL Sprawdzenie czy wskazany plik transformacji XSL jest poprawny. Pozwala zdefiniować Tablicę Użytkownika z przetransformatowanych danych XML w celu łatwiejszego i szybszego przeszukiwania danych. Tworzenie Tablicy Użytkownika Definiowanie Tablicy Użytkownika: Dodaj Element - dodanie kolejnego elementu tablicy Usuń Element - usunięcie wskazanego elementu tablicy Utwórz - Tworzenie Tablicy Użytkownika w bazie danych Test - Sprawdza poprawność utworzonej tablicy Zamknij - Kończy definiowanie tablicy Przykład tworzonej Tablicy Użytkownika : Data formatted by Parsing <html> <Transakcja>...</Transakcja> <Znacznik>...</Znacznik> <Parametr="..." Wartość="..."> </html> Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 69

186 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 WKLUCZOWYWA IE TEKSTU Podmenu Połączenie Podmenu ustawień urządzeń generujących dane ASCII/XML Panel wyboru portu transmisji i ustawienia wyświetlania Ustawienia transmisji oraz wyświetlania Przyciski funkcyjne Przyciski funkcyjne : Zastosuj Zapisz i zamknij Anuluj Zastosowanie wprowadzonych w menu zmian. Zapisanie wprowadzonych zmian i zamknięcie podmenu. Porzucenie wprowadzonych zmian i zamknięcie podmenu. UWAGA!!! Ustawienie portów COM i LA nie są dostępne w czasie pracy aplikacji DVR MAI. Aby zmienić ustawienia portów konieczne jest zamknięcie aplikacji DVR MAI i uruchomienie aplikacji DVR SETTI GS. UWAGA!!! Po wprowadzeniu zmian w konfiguracji podmenu należy je zatwierdzić przyciskiem Zastosuj a następnie Zapisz i Zamknij. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 70

187 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 WKLUCZOWYWA IE TEKSTU Panel Wybór portu transmisji i ustawienia wyświetlania : Porty COM Ustawienia LA Wybór portu szeregowego - spośród dostępnych w komputerze portów COM. Wybór portu LAN - lista możliwych do zdefiniowania połączeń sieciowych Ustawienia wyświetlania Lista kamer z ustawieniami wyświetlania tekstu. Panel Ustawienia transmisji oraz wyświetlania dla transmisji RS-232 (COM) : Urządzenie Wybór urządzenia (protokołu urządzenia) z listy Wybranych ID urządzenia Prędkość Wybór prędkości transmisji danych urządzenia generującego dane ASCII / XML w zakresie 2400 ~ kb/s Dane Liczba bitów w słowie przesyłanych danych w zakresie 5 ~ 8. Parzystość Zakres ID dla urządzeń podrzędnych z jednym urządzeniem nadrzędnym (niektóre systemy kontroli dostępu). Kontrola parzystości - Brak ( one), bit parzystości (Even), bit nieparzystości (Odd), ostatni bit równy 1 (Mark), ostatni bit równy 0 (Space). Bit stopu Liczba bitów oznaczających stop transmisji - 1, 1.5 lub 2 Kontrola przepływu Test przechwytywania Kontrola przepływu - brak ( one), sprzętowa (Hardware) lub programowa (Xon/Xoff). Test przechwytywania danych tekstowych, wyświetla dane ASCII/XML generowane przez urządzenie aktualnie podłączone przez wybrany port COM. Panel Ustawienia transmisji oraz wyświetlania dla transmisji sieciowej (LA ) : Urządzenie ID urządzenia Protokół Port Adres IP Wybór urządzenia (protokołu urządzenia) z listy Wybranych Zakres ID dla urządzeń podrzędnych z jednym urządzeniem nadrzędnym (niektóre systemy kontroli dostępu). Wybór protokołu transportowego (Serwer TCP, Klient TCP lub UDP) wykorzystywanego przez urządzenie generujące dane tekstowe. Opcja Klient TCP wykorzystywana jest tylko dla specyficznych systemów kontroli dostępu, w przypadku innych systemów wybrać należy Serwer TCP. Wybór portu w zakresie od 0 do (nie jest zalecane używanie ogólnie znanych portów w zakresie od 0 do 1023 przyporządkowanych do standardowych usług sieciowych). Adres IP urządzenia generującego dane ASCII/XML w trybie Klient TCP. Test przechwytywania Test przechwytywania danych tekstowych, wyświetla dane tekstowe transmitowane przez wybrany port sieciowy. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 71

188 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 WKLUCZOWYWA IE TEKSTU UWAGA!!! Każde urządzenie generujące dane ASCII / XML i transmitujące je przez sieć Ethernet (LA ) musi posiadać unikatowy numer portu. W trybie Serwer TCP oprogramowanie nasłuchuje na wybranym porcie - dane przesłane na ten port wiąże z wybraną kamerą (lub grupą kamer) i wyświetla na ekranie. Urządzenie transmitujące dane tekstowe przez sieć Ethernet (lub konwerter RS-232 -> Ethernet) powinno mieć możliwość wyboru adresu IP oraz numeru portu komputera z kartą wizyjną. W trybie Klient TCP oprogramowanie obsługuje urządzenia transmitujące dane tekstowe, które wymagają działania w trybie klienta (wymagają inicjacji połączenia ze strony klienta) - opcja ta używana jest tylko dla specyficznych urządzeń kontroli dostępu. Panel Ustawienia połączenia dla poszczególnych kamer : Typ Połączenia ID Urządzenia ID urz. podrzędnego Czcionka Wybór typu połączenia powiązanego (COM lub LAN) z definiowaną aktualnie kamerą. Wybór ID urządzenia (tylko dla specyficznych systemów kontroli dostępu). Wybór ID urządzenia podrzędnego (tylko dla specyficznych systemów kontroli dostępu). Wybór czcionki do wyświetlania danych tekstowych dla definiowanej kamery. Podmenu pozwala wybrać krój czcionki (spośród wszystkich czcionek dostępnych w systemie Windows), styl, rozmiar, dodatkowe efekty, kolor i skrypt (kodowanie znaków narodowych). W oknie Przykład możemy obejrzeć wygląd wybranej czcionki i sposób obsługi kodowania znaków narodowych. UWAGA!!! Wielkość czcionki należy dodatkowo sprawdzić przeglądając zarejestrowany materiał z kamery powiązanej z konfigurowanym urządzeniem znakowym. Przy odtwarzaniu na wielkość napisów wpływa także rozdzielczość zapisywanego materiału wideo np.: rozdzielczość CIF (352x288) powiększa wybraną czcionkę. Pozycja tekstu Przesunięcie w pionie ciągu znaków (ASCII / XML) w zakresie od 0 do 255. Wartość 0 oznacza domyślną lokalizację tekstu - lewy górny róg obrazu z danej kamery natomiast wartość lewy dolny róg obrazu. Czas wyświetlania Tryb wyświetlania Tryb Overlay Ustawienie w milisekundach (ms) czasu wyświetlania każdej linii tekstu. Wyświetlanie całych transakcji (Transakcje) - program wyświetla kolejne linie tekstu aż do pojawienia się znaku końca transakcji lub wyświetla zawsze stałą określoną liczbę linii (Linie). Użycie specjalnego trybu wyświetlania Overlay do wyświetlania danych tekstowych wymagane przez niektóre karty graficzne. Możliwe jest aktywacja trybu (Aktywny), wyłączenie (Brak) lub ukrycie wyświetlanych danych (Ukryty) przy podglądzie na żywo. Dane tekstowe nadal są widoczne przy przeglądaniu nagrań. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 72

189 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 PRZEGLĄDA IE MATERIAŁU WIDEO 6. Przeglądanie zarejestrowanego materiału wideo - program DVR_Search Programu DVR_Search umożliwia przeglądanie zarejestrowanego materiału wideo. Aby uruchomić aplikację należy użyć przycisku PODGLĄD na głównym panelu programu DVR_Main lub skorzystać bezpośrednio ze skrótu na pulpicie systemu Windows. Ekran główny programu DVR_Search zaprezentowano poniżej Okno główne obraz odtwarzany z kamer Minimalizacja aplikacji Panel przycisków funkcyjnych Panel zmiany podziału ekranu Panel przycisków odtwarzania Rozdzielczość aktualnie odtwarzanej kamery Panel Kalendarz / Data i Czas Przełącznik Kalendarz / Data i Czas Panel wyboru czasu i odtwarzanej kamery Panel dodatkowych przycisków funkcyjnych Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 73

190 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 PRZEGLĄDA IE MATERIAŁU WIDEO Panel Kalendarz / Data i Czas : Wyświetla datę w formacie MM-DD-RRRR i czas w formacie GG:MM:SS Dodatkowo wyświetlana jest informacja o numerze odtwarzanej kamery, trybie nagrywania, rodzaju kompresji oraz trybie odtwarzania (Pojedynczy - odtwarzanie jednej kamery lub Zsynchronizowany odtwarzanie wielu kamer w podziale). Data - Przełącznik Kalendarz / Data i Czas Zmienia widok kalendarza w układzie miesięcznym na panel Data / Czas. Panel kalendarza pokazuje zaznaczone na czerwono dni z których istnieje zarejestrowany materiał wideo. Panel Data / Czas jest dostępny po wyborze kamery i czasu odtwarzania pozwala uzyskać informacje o trybie nagrywania, odtwarzania, kompresji oraz dokładnym czasie rejestracji. Panel wyboru czasu i odtwarzanej kamery Panel pozwala wybrać kamerę oraz dokładny czas odtwarzanego materiału. Wyboru kamery dokonujemy przyciskami i zmieniając aktualnie oglądaną czwórkę kamer na sąsiednią. Większe bloki (kolor odpowiada trybowi nagrywania - patrz strona 45 ) oznaczają godziny w których odbywała się rejestracja zakresie od 0 do 24. Bloki mniejsze odpowiadają pojedynczym minutom wybranej godziny w zakresie od 0 do 60. Przyciski odtwarzania wideo z odsłuchem audio oraz zamknięcia programu DVR_Search. Odsłuch nagranego dźwięku jest możliwy po dwukrotnym wciśnięciu przycisku głośnika. Rejestracja audio wymaga poprawnie wykonanych połączeń audio opisanych w Instrukcji Instalacji kart wizyjnych, konfiguracja nagrywania dźwięku opisana jest na stronie 35. Przycisk Idź do uruchamia dodatkowy panel pozwalający na wykonanie szybkiego przeskoku do nagrania z precyzyjnie określonego czasu i zadanej kamery. W celu wykonania szybkiego przejścia do określonego nagrania należy określić datę - Rok, Miesiąc i Dzień, czas - Godzina, Minuta i Sekunda oraz numer Kamery. Przejście do wybranego fragmentu nagrania należy zatwierdzić przyciskiem Idź do, przycisk Zamknij kończy pracę modułu. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 74

191 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 PRZEGLĄDA IE MATERIAŁU WIDEO Przycisk Lista pokazuje zapamiętane podczas przeglądania archiwum pozycje. Przycisk z ikoną list powoduje dodanie aktualnie przeglądanego obrazu do zestawu zapamiętanych pozycji. Lista zapamiętanych pozycji czasowych zawierająca kolejny numer pozycji ( r), numer Kamery oraz Datę i Czas rejestracji wideo. Przejście do wybranej pozycji na liście następuje po wciśnięciu przycisku Idź do, przycisk Usuń pozwala usunąć pozycję z listy a Zamknij kończy pracę z panelem listy. Informacja o rozdzielczości odtwarzanej aktualnie kamery. Możliwe wartości to CIF (352 x 288), 2CIF (704 x 288) - tylko karty serii B i MPG oraz 4CIF (704 x 576). Panel przycisków odtwarzania. Pozwala na odtwarzanie nagranego materiału ze standardową prędkością do przodu i wstecz, odtwarzanie krokowe klatka po klatce do przodu i wstecz a także odtwarzania z regulowaną prędkością w zakresie od 0 do 10 do przodu i wstecz. Przyciski wyboru podziału ekranu. Dostępne są podziały ekranu na 1, 4, 9 oraz 16. Dwukrotne kliknięcie na przycisk podziału na 4 lub 9 powoduje wyświetlenie panelu wyboru odtwarzanych kamer, dwukrotne kliknięcie na przycisku podziału na 16 powoduje zmianę pierwszej szesnastki kamer (1 ~ 16) na drugą (17 ~ 32) - opcja dostępna dla kart 32 kanałowych. Panel wyboru pozwala dla danego podziału wybrać i umieścić w dowolnym porządku odtwarzane kamery. Po kliknięciu w wybranym polu możemy wybrać z listy kamerę z której obraz chcemy odtwarzać. Wybrany podział zatwierdzamy przyciskiem Ok, powracamy do ustawień początkowych przyciskiem Domyślne natomiast zamykamy panelu przyciskiem Anuluj. Wybór kamer dostępny jest tylko w podziale na 4 oraz na 9. Powiększenie / zmniejszenie powierzchni ekranu dla obrazu z kamer. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 75

192 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 PRZEGLĄDA IE MATERIAŁU WIDEO Włączenie / wyłączenie wyświetlania danych tekstowych w polu odtwarzanego obrazu. Dotyczy informacji o czasie i numerze kamery oraz przechwytywanych danych tekstowych z urządzeń generujących dane tekstowe (urządzenia fiskalne, kontrola dostępu, bankomaty itp.). Przycisk minimalizacji aplikacji DVR_Search. Podgląd umożliwia powrót do trybu standardowego odtwarzania. arzędzia obrazu uruchamia panel narzędzi pozwalających min. wyostrzyć i powiększyć obraz. Przyciski Ostrość+ i Ostrość pozwalają wyostrzyć lub rozmyć obraz natomiast CZ/B zmienia obraz kolorowy w czarno-biały. Oryginał przywraca oryginalny obraz a Zoom pozwala wybrać i powiększyć dowolny fragment obrazu. Przycisk Anuluj cofa ostatnio wykonaną operację. Inteligentne przeglądanie uruchamia program Smart_Serach. Zapisz jako JPG zapisuje klatki z aktualnie wybranej kamery jako plik JPG. Zapisz jako AVI zapisuje nagrania z wybranej kamery jako pliku AVI, MP4 lub MP4+EXE (MP4 z wbudowanym odtwarzaczem). Panel eksportu materiału wideo pozwala wybrać dokładnie czas początku (Start) i końca (Koniec) materiału wideo do eksportu - Rok, Miesiąc, Dzień, Godzina, Minuta i Sekunda, Kamerę z której obraz będzie eksportowany (lub grupę kamer wtedy utworzonych zostanie odpowiednia ilość plików), Ścieżkę pliku oraz Format (AVI, MP4 lub MP4+EXE). Opcja Zapisz pliki na CD pozwala na zapisanie na płycie CD utworzonych plików, okno Status pokazuje komunikaty wyświetlane przez program w czasie pracy. Przycisk Start rozpoczyna a Stop kończy operacje eksportu, przycisk Zamknij kończy pracę modułu. UWAGA!!! W celu zapewnienia integralności danych pliki AVI nie są poddawane powtórnej kompresji (zawierają nieskompresowany materiał wideo), dlatego ich rozmiar może być znaczny. Do eksportu większych partii materiału zalecane są formaty MP4, MP4+EXE lub wykonanie kopii zapasowej (patrz strona 54 i 82). agraj CD w zależności od dokonanych w podmenu System programu DVR_Settings ustawień (patrz strona 37) uruchamia zewnętrzny program lub wewnętrzny moduł aplikacji DVR SYSTEM służący do nagrywania płyt CD. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 76

193 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 PRZEGLĄDA IE MATERIAŁU WIDEO Moduł wewnętrzny nagrywania płyt CD wyświetla informację o wykrytym w komputerze apędzie, listę plików i katalogów do nagrania na płycie CD oraz informacje o wolnym miejscu na dysku CD. Przyciski Dodaj plik oraz Dodaj folder pozwalają dodawać pliki i katalogi do tworzonej kompilacji. Przycisk Usuń usuwa zaznaczony element z listy, Odśwież ponownie przelicza wolne miejsce dostępne na aktualnym dysku CD. Zapisz na CD uruchamia proces nagrywania płyty CD a Zamknij kończy prace modułu. Drukuj drukuje obraz z aktualnie odtwarzanej kamery. Wybór wielkości drukowanego obrazu - Duży, Średni lub Mały. Tryb wyświetlania pozwala wybrać sposób wyświetlania obrazu z kamer: Standardowy, Panorama lub Okna czasowe. Wybór trybu wyświetlania odtwarzanych obrazów - Standardowy - z dowolnymi podziałami kamer, Panorama prezentująca w podziale na 16 kolejne klatki z wybranej kamery oraz Okna czasowe w którym obraz z wybranej kamery jest prezentowany w kolejnych przybliżeniach w podziale 1 - godzinowym, 10 - oraz 1 - minutowym. UWAGA!!! W podziale na 1 kliknięcie prawym klawiszem myszy w odtwarzany obraz powoduje włączenie zoomu cyfrowego 2X, ponowne kliknięcie przełączenie do wartości 3X. Kolejne kliknięcie powoduje powrót do standardowego rozmiaru obrazu. Miejsce kliknięcia powoduje wybór odpowiedniego fragmentu obrazu. Krotność zoomu obrazowana jest przez czerwony napis w prawym górnym rogu ekranu. UWAGA!!! Wbudowany moduł do wypalania płyt CD wymaga systemu Windows XP lub Vista. Moduł wewnętrzny nie działa w systemie Windows Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 77

194 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 PRZEGLĄDA IE MATERIAŁU WIDEO Widok Panorama: Każda kolejna klatka wyświetlana jest w następnym oknie pozwalając w łatwy sposób porównać kolejne 16 nagranych klatek. Widok Okna czasowe : Kolejne przybliżenia czasowe (tryb 24 godziny, 10 minut, 1 minuta aż do pełnego ekranu) pozwalają zaobserwować zmiany w treści obrazu w czasie lub w szybki sposób dotrzeć do nagrań z poszukiwanego okresu czasu. Kliknięcie lewym klawiszem myszki w wybrany obraz powoduje przejście do niższego (bardziej szczegółowego zakresu czasu) natomiast powrót do wyższego (bardziej ogólnego zakresu czasu) umożliwia kliknięcie prawym klawiszem myszki. Tryb 24 godziny - poszczególne okna przedstawiają pierwszy zarejestrowany obraz z każdej godziny od 0 do 24 Tryb 10 minut - poszczególne okna przedstawiają pierwszy zarejestrowany obraz z każdych 10 minut wybranej godziny. Tryb 1 minuta - poszczególne okna przedstawiają pierwszy zarejestrowany obraz z każdej godziny z każdej minuty wybranych 10 minut. Poszukiwany obraz Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 78

195 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 PRZEGLĄDA IE MATERIAŁU WIDEO 7. Przeglądanie zarejestrowanego materiału wideo - program Smart_Search Programu Smart_Search umożliwia przeglądanie zarejestrowanego materiału wideo w trybie przeszukiwania zmian w treści obrazu lub przeszukiwania po wkluczowanych danych tekstowych z urządzeń generujących dane tekstowe (urządzenia fiskalne, kontrola dostępu, bankomaty itp.). Aby uruchomić aplikację należy użyć przycisku INTELIGENTNY PODGLĄD na głównym panelu programu DVR_Main lub INTELIGENTNE PRZEGLĄDANIE z panelu przycisków funkcyjnych programu DVR_Search. Ekran główny programu Smart_Search zaprezentowano poniżej Okno główne obraz odtwarzany z kamery Panel wyboru trybu wyszukiwania Przyciski wyszukiwanie Panel odtwarzania Przyciski funkcyjne Lista zdarzeń Pasek postępu wyszukiwania Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 79

196 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 PRZEGLĄDA IE MATERIAŁU WIDEO Ustawienia wyszukiwania zmian w treści obrazu. Panel pozwala ustawić zakres przeszukiwania w czasie zdefiniowanym od daty Początek do Koniec - rok miesiąc, dzień, godzina, minuta i sekunda, wybrać Kamerę z której obraz będzie analizowany oraz Stopień i Czułość detekcji zmian w treści obrazu. Dodatkowo za pomocą myszki możemy zaznaczyć na obrazie z kamery obszar (lub kilka obszarów) poddawany analizie, domyślnie analizowany jest cały obraz. Ustawienia wyszukiwania danych tekstowych. Panel pozwala ustawić zakres przeszukiwania w czasie zdefiniowanym od daty Początek do Koniec - rok miesiąc, dzień, godzina, minuta i sekunda, wybrać Kamerę z którą powiązane dane tekstowe z urządzenia generującego dane ASCII/XML będą przeszukiwane oraz Filtry przeszukiwania. Filtr Prosty - pokazuje wszystkie znaki przechwycone w żądanym czasie, lub tylko zgodne z wprowadzonym wzorcem. Dodatkowe filtry tekstowe definiowane są w sekcji Wkluczowywanie tekstu - patrz strona 66. Przycisk Wyczyść usuwa wszystkie zaznaczone wcześniej obszary analizy obrazu. Przycisk Szukaj rozpoczyna analizowanie / przeszukiwanie danych natomiast Stop kończy operację przeszukiwania. Panel odtwarzania pokazuje ilość znalezionych zdarzeń spełniających kryteria analizy / przeszukiwania oraz pozwala je przeglądać przy użyciu przycisków odtwarzania do przodu -, wstecz - oraz stop -. Podczas odtwarzania możemy Opuścić klatki w zakresie od 0 do 10 aby przyspieszyć przeglądanie przy dużej liczbie znalezionych zdarzeń. Wyszukany obraz możemy Zapisać lub Wydrukować w fromacie JPG przy pomocy odpowiednich przycisków. Przycisk Dodaj do listy dodaje wyszukany obraz do listy zapamiętanych pozycji (patrz strona 75) natomiast Zamknij kończy pracę aplikacji. Pasek postępu graficznie ilustruje stan wyszukiwania według zdefiniowanych kryteriów. Lista wyszukanych zdarzeń w trybie analizy zmian w treści obrazu zawiera informację o kolejnym numerze zdarzenia ( r), Datę i Czas oraz numer Kamery z której obraz jest analizowany. Po dwukrotnym kliknięciu w wybrane zdarzenie uruchamiany jest panel odtwarzania i zapisu wybranego zdarzenia. Lista wyszukanych zdarzeń w trybie analizy danych tekstowych zawiera informację o kolejnym numerze zdarzenia ( r), Datę i Czas, numer Kamery oraz wkluczowany Tekst. Po dwukrotnym kliknięciu w wybrane zdarzenie uruchamiany jest panel odtwarzania i zapisu wybranego zdarzenia. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 80

197 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 PRZEGLĄDA IE MATERIAŁU WIDEO Panel odtwarzania i zapisu wybranego zdarzenia pozwala na odtwarzanie wybranego zdarzenia do przodu - i wstecz - z możliwością zmiany prędkości odtwarzania w zakresie od 1 do 10, a także klatka po klatce do przodu i wstecz. Przycisk Start rozpoczyna zapis odtwarzanego materiału do pliku AVI a Stop kończy ten proces. Przeglądaj pozwala wybrać ścieżkę pliku AVI, którego nazwa tworzona jest automatycznie. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 81

198 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 DODATKOWE ARZĘDZIA OVUS DVR SYSTEM 8. Dodatkowe narzędzia OVUS DVR SYSTEM 8.1. Ręczne wykonywanie kopii zapasowej - program Backup Programu Backup umożliwia wykonanie kopii zapasowej z możliwością dokładnego wyboru czasu i kamer z których nagrania będą kopiowane. Aby go uruchomić należy wybrać z menu Start: START -> PROGRAMY -> DVR SYSTEM -> UTILITIES -> BACKUP. Ekran główny programu Backup zaprezentowano poniżej Panel wyboru miejsca zapisu kopii zapasowej Lista wykonywanych operacji Panel wyboru zakresu kopiowanego materiału Przyciski funkcyjne Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 82

199 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 DODATKOWE ARZĘDZIA OVUS DVR SYSTEM Wybór metody kopiowania danych: Szybka - kopiuje wszystkie kamery bez możliwości wyboru, kopiowane są całe boksy z utworzeniem plików indeksów dzięki temu cały proces zajmuje mało czasu. Dokładna - kopiowanie zapisu tylko z wybranych kamer, następuje selekcja materiału do kopiowania i tworzenie nowych boksów dzięki temu proces jest znacznie bardziej czasochłonny. Panel wyboru materiału do kopiowania: Metoda Szybka - pozwala wybrać dzień nagrania, godzinę oraz boksy z nagraniami z tej godziny (cyfry w nawiasie informują o czasie zakończenia zapisu do danego boksu). Nie ma możliwości wyboru kopiowanych kamer - kopiowane są nagrania z wszystkich rejestrowanych kamer. Metoda Dokładna - pozwala na wybranie kamery, dnia nagrania, godziny oraz minuty. Przycisk Wyczyść anuluje wcześniej zaznaczone do skopiowania elementy, natomiast Wybierz uruchamia panel wyboru materiału do skopiowania. Panel wyboru materiału do skopiowania pozwala w trybie Dokładnym na precyzyjne określenie granic czasowych w przypadku wykonywania kopii dużej części materiału. Wybrać możemy dokładny czas początku (Start) i końca (Koniec) materiału wideo do kopiowania - Rok, Miesiąc, Dzień, Godzina, Minuta i Sekunda oraz Kamery z których obraz będzie kopiowany. Przycisk Ok rozpoczyna operację wykonywania kopii a zamknięcie panelu jest możliwe po wciśnięciu przycisku Anuluj. Przycisk z ikoną folderu pozwala na wybór ścieżki do zapisu plików kopii natomiast przycisk Domyślna ustawia wybraną ścieżkę jako domyślną dla wszystkich procesów wykonywania kopii. Zaznaczenie opcji Auto Start powoduje automatyczny start programu do tworzenia kopii zapasowych po uruchomieniu systemu Windows. Zaznaczenie opcji Zapisz pliki kopii na CD uruchamia zewnętrzny program do nagrywania płyt CD lub wewnętrzny moduł aplikacji DVR SYSTEM służący do nagrywania płyt CD. Wybór opcji Całość powoduje kopiowanie całego zaznaczonego materiału do wybranego katalogu. Określenie Limitu powoduje dzielenie skopiowanego materiału na podkatalogi o określonym rozmiarze (np. 700 MB - do zgrania materiału na płyty CD). Limit powinien być większy niż 300 MB. Przycisk umożliwia po zaznaczeniu materiału wideo przeliczenie wymaganego na dysku miejsca na kopię. Funkcja działa jedynie w trybie kopiowania Szybkiego. Przycisk powoduje rozpoczęcie procesu wykonywania kopii natomiast przycisk przerywa kopiowanie danych. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 83

200 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 DODATKOWE ARZĘDZIA OVUS DVR SYSTEM Lista wykonywanych operacji na bieżąco pokazuje postęp procesu kopiowania, wyświetla informacje o numerze kopiowanej kamery oraz czasie rejestracji kopiowanego nagrania. Przycisk uruchamia zewnętrzny program do nagrywania płyt CD lub wewnętrzny moduł aplikacji DVR SYSTEM do nagrywania płyt CD. Przycisk uruchamia program do przeglądania plików kopii Backup_Viewer. Podgląd logów programu wykonywania kopii. Przycisk minimalizacji programu Backup. Przycisk zamknięcia programu Backup. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 84

201 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 DODATKOWE ARZĘDZIA OVUS DVR SYSTEM 8.2. Przeglądanie kopii zapasowej - program Backup_Viewer Programu Backup_Viewer pozwala na przeglądanie materiału wideo kopii zapasowej wykonanej przy pomocy programu Backup. Aby uruchomić aplikację należy wybrać z menu Start : START -> PROGRAMY -> DVR SYSTEM -> UTILITIES -> BACKUP VIEWER. Ekran główny programu Backup_Viewer zaprezentowano poniżej Przycisk wyboru katalogu kopii zapasowej Program Backup_Viewer posiada dokładnie takie same funkcje jak program DVR_Search opisany na stronie 73. Jedyną różnicą jest konieczność wskazania katalogu z kopią zapasową za pomocą przycisku oznaczonego ikoną folderu. Nazwy katalogów z kopią tworzone są przez program automatycznie według schematu: Kopia automatyczna - ABrrrrmmdd_ggMMss (np. AB _094742) Kopia ręczna - MBrrrrmmdd_ggMMss (gdzie r-rok, m-miesiąc, d-dzień, g-godzina, M-minuta, s-sekunda) UWAGA!!! W programie BackupViewer nie jest także możliwe przeszukiwanie skopiowanych nagrań wideo według danych tekstowych (moduł Smart_Search). Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 85

202 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 DODATKOWE ARZĘDZIA OVUS DVR SYSTEM 8.3. Weryfikacja wyeksportowanych plików JPEG i AVI - program Auth_Tool Programu Auth_Tool pozwala na zweryfikowanie pochodzenia i autentyczności plików JPEG i AVI zapisanych z aplikacji DVR_SYSTEM. Aby uruchomić aplikację należy wybrać z menu Start : START -> PROGRAMY -> DVR SYSTEM -> UTILITIES -> AUTH TOOL. Ekran główny programu Auth Tool zaprezentowano poniżej Wybór typu pliku - JPEG lub AVI Podgląd sprawdzanego pliku JPEG / AVI Informacje o plikach JPEG / AVI Pasek odtwarzania plików AVI Przyciski funkcyjne Po wczytaniu pliku JPEG lub AVI zapisanego z aplikacji NOVUS DVR SYSTEM uzyskuje się informacje na temat statusu obrazu (potwierdzenie autentyczności), numeru kamery z której został zapisany obraz, czasu rejestracji i eksportu klatki oraz rozdzielczość klatki. Dodatkowo są wyświetlane informacje pozwalające zidentyfikować komputer na którym plik został wyeksportowany tzn.: numer seryjny systemu Windows oraz nazwę użytkownika i firmę na którą został on zarejestrowany. W przypadku wczytania pliku JPEG / AVI nie pochodzącego z aplikacji NOVUS DVR SYSTEM lub o zmienionej treści wszystkie powyższe informacje zostaną utracone. Wybór trybu pracy aplikacji - sprawdzanie autentyczności plików JPEG lub AVI. Wybór pliku wczytywanego do programu Auth Tool. Wydruk wczytanego pliku JPEG lub aktualnej klatki pliku AVI. Zamknięcie aplikacji Auth Tool. Odtwarzanie, zatrzymanie odtwarzania i odtwarzanie klatka po klatce pliku AVI Zapis wczytanego pliku JPEG lub aktualnej klatki pliku AVI. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 86

203 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 DODATKOWE ARZĘDZIA OVUS DVR SYSTEM 8.4. Odtwarzanie plików MP4 - program AVI_Viewer Programu AVI_Viewer pozwala na odtwarzanie plików wideo w formacie MP4 zapisanych z aplikacji DVR SYSTEM. Aby uruchomić aplikację należy wybrać z menu Start : START -> PROGRAMY -> DVR SYSTEM -> UTILITIES -> AVI VIEWER. Ekran główny programu AVI_Viewer zaprezentowano poniżej Podgląd wideo Przyciski funkcyjne Powrót na początek odtwarzanego pliku. Przyciski odtwarzania do przodu -, klatka po klatce do przodu - i wstecz - oraz pauza. Odtwarzanie do przodu - i wstecz - z regulowaną suwakiem prędkością. Przycisk odtwarzania wideo z odsłuchem audio z regulowaną głośnością. Przyciski : zamknięcia aplikacji, wyboru odtwarzanego pliku oraz aktywujący menu programu. Powiększenie odtwarzanego obrazu 1, 2 lub 3 razy. Dwukrotne kliknięcie w odtwarzany obraz powoduje odtwarzanie pełnoekranowe. Menu programu zawiera wszystkie funkcje reprezentowane przez przyciski funkcyjne. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 87

204 OVUS DVR SYSTEM - Instrukcja obsługi wersja 2.2 DODATKOWE ARZĘDZIA OVUS DVR SYSTEM 8.5. Przeglądanie rejestru (logów) aplikacji DVR SYSTEM - program Log_Viewer Program Log_Viewer pozwala na przeglądanie logów aplikacji DVR SYSTEM oraz odtwarzanie materiału wideo powiązanego ze zdarzeniami. Aby uruchomić aplikację należy wybrać z menu Start: START -> PROGRAMY -> DVR SYSTEM -> UTILITIES -> LOG VIEWER. Ekran główny programu Log_Viewer zaprezentowano poniżej Menu programu Log_Viewer Lista zdarzeń Panel wyboru zdarzeń Zdarzenia rejestrowane przez system podzielone są na dostępne w Panelu wyboru zdarzeń kategorie. Zdarzenia z poszczególnych kategorii dostępne są w widoku Listy zdarzeń. Menu programu pozwala na dostosowanie wyglądu programu i sposobu wyświetlania zdarzeń. Przyciski wyboru pliku logów oraz odświeżania listy zdarzeń. Wybór strony logów. Wybór zachowania po dwukrotnym kliknięciu na zdarzeniu (z kategorii Czujka lub Detekcja). P oznacza dodatkowe okno Popup a S uruchomienie programu DVR_Search z odtwarzaniem wybranego zdarzenia. Wszelkie prawa zastrzeżone NOVUS Security Sp. z o.o. 88
