Instrukcja programowania systemu IP-DECT KIRK 300 w centralach MICRA, SIGMA, OPTIMA, DELTA

Transkrypt

1 Instrukcja programowania systemu IP-DECT KIRK 300 w centralach MICRA, SIGMA, OPTIMA, DELTA ver

2 Centrale PLATAN Micra, Sigma, Optima i Delta oraz programy komputerowe: PLATAN MicraPC, PLATAN SigmaPC, PLATAN OptimaPC, PLATAN DoCent i PLATAN BilCent są produktami firmy: PLATAN Sp. z o.o. ul. Platanowa Sopot tel fax platan@platan.pl adres www: Konsultacje techniczne i serwis tel Wszelkie prawa zastrzeżone. Sopot,

3 Spis treści 1 Wstęp Konfiguracja systemu Wymagania sprzętowe Konfiguracja wyposażeń wewnętrznych VoIP w centralach Platan Konfiguracja systemu IP DECT KIRK Logowanie Ustawienia parametrów sieci LAN w systemie IP-DECT KIRK Konfiguracja słuchawek/użytkowników IP-DECT Instrukcja logowania repeatera za pomocą słuchawki do systemów KIRK...8

4

5 UWAGA Instalację i konfigurację systemu IP DECT należy wykonywać po zakończeniu konfiguracji centrali Micra, Sigma, Optima, Delta wyposażonej w kartę Platan VoIP. Konfigurację karty VoIP oraz systemu IP DECT należy wykonać przy współpracy administratora sieci lokalnej lub przy zapewnionym dostępie do wszystkich usług sieci. 1 Wstęp System telefonii bezprzewodowej IP DECT opracowany przez firmę POLYCOM przeznaczony jest do cyfrowych central telefonicznych Micra, Sigma, Optima i Delta firmy Platan. Cyfrowe centrale Platan to nowoczesne abonenckie systemy telekomunikacyjne. Wysoka jakość, bogata paleta realizowanych funkcji i usług oraz prostota obsługi, to główne zalety tych central. Zostały docenione w szerokim gronie specjalistów z branży i zdobyły liczne nagrody oraz wyróżnienia. Życzymy pełnego zadowolenia z dokonanego zakupu i pragniemy zapewnić, że zawsze jesteśmy gotowi służyć fachową pomocą oraz informacją o naszych produktach. Dla zapewnienia prawidłowej konfiguracji systemu IP DECT oraz obsługi centrali prosimy o dokładne zapoznanie się z niniejszą Instrukcją i zachowanie jej na przyszłość. 2 Konfiguracja systemu 2.1 Wymagania sprzętowe * Minimalne Procesor Pentium/AMD 233 MHz lub szybszy Zalecane Procesor Pentium/AMD 300 MHz lub szybszy 64 MB Pamięci RAM 128 MB Pamięci RAM lub więcej Karta LAN Karta LAN Przeglądarka internetowa * Wymagania sprzętowe producenta systemu Windows XP 1

6 2.2 Konfiguracja wyposażeń wewnętrznych VoIP w centralach Platan W centralach Micra, Sigma, Optima, Delta należy skonfigurować minimum tyle wyposażeń wewnętrznych VoIP ile słuchawek DECT będzie obsługiwanych przez system IP DECT. Dokładna instrukcja instalacji oraz konfiguracji kart VoIP znajduje się w części 4 instrukcji obsługi central. Przy konfiguracji uprawnień dla abonentów wewnętrznych VoIP, którzy posługiwać się będą słuchawkami systemu DECT, należy wpisać numer abonenta (który będzie loginem słuchawki) oraz hasło. 2

7 3 Konfiguracja systemu IP DECT KIRK Logowanie System UP-DECT KIRK 300 konfiguruje się poprzez przeglądarkę internetową. Aby przystąpić do konfiguracji systemu należy w pasku adresu wpisać adres bazy (domyślny adres to: ). Uwaga adres komputera i bazy powinny być w tej samej podsieci. Po wprowadzeniu adresu należy podać login i hasło (domyślnie login: admin; hasło: kws300) Po zalogowaniu w oknie powitalnym pojawiają się informacje ogólne (adres IP, czas, itp.). 3.2 Ustawienia parametrów sieci LAN w systemie IP-DECT KIRK 300 W celu podłączenia systemu IP-DECT do istniejącej sieci należy do systemu wprowadzić następujące dane: adres IP, maska podsieci, brama, adresy serwera DNS, czas. Powyższe dane wprowadza się w zakładce Configuration. 3

8 Wprowadzone zmiany należy zapisać. Następnie w zakładce Configuration Seciurity należy zmienić login oraz hasło dostępu do systemu IP-DECT, w celu zabezpieczenia systemu. 4

9 W zakładce SIP ustawiamy parametry połączenia z centralą PLATAN, tzn.: port rejestracyjny (domyślnie w centrali 5060) oraz jako Proxy adres IP karty VoIP 5

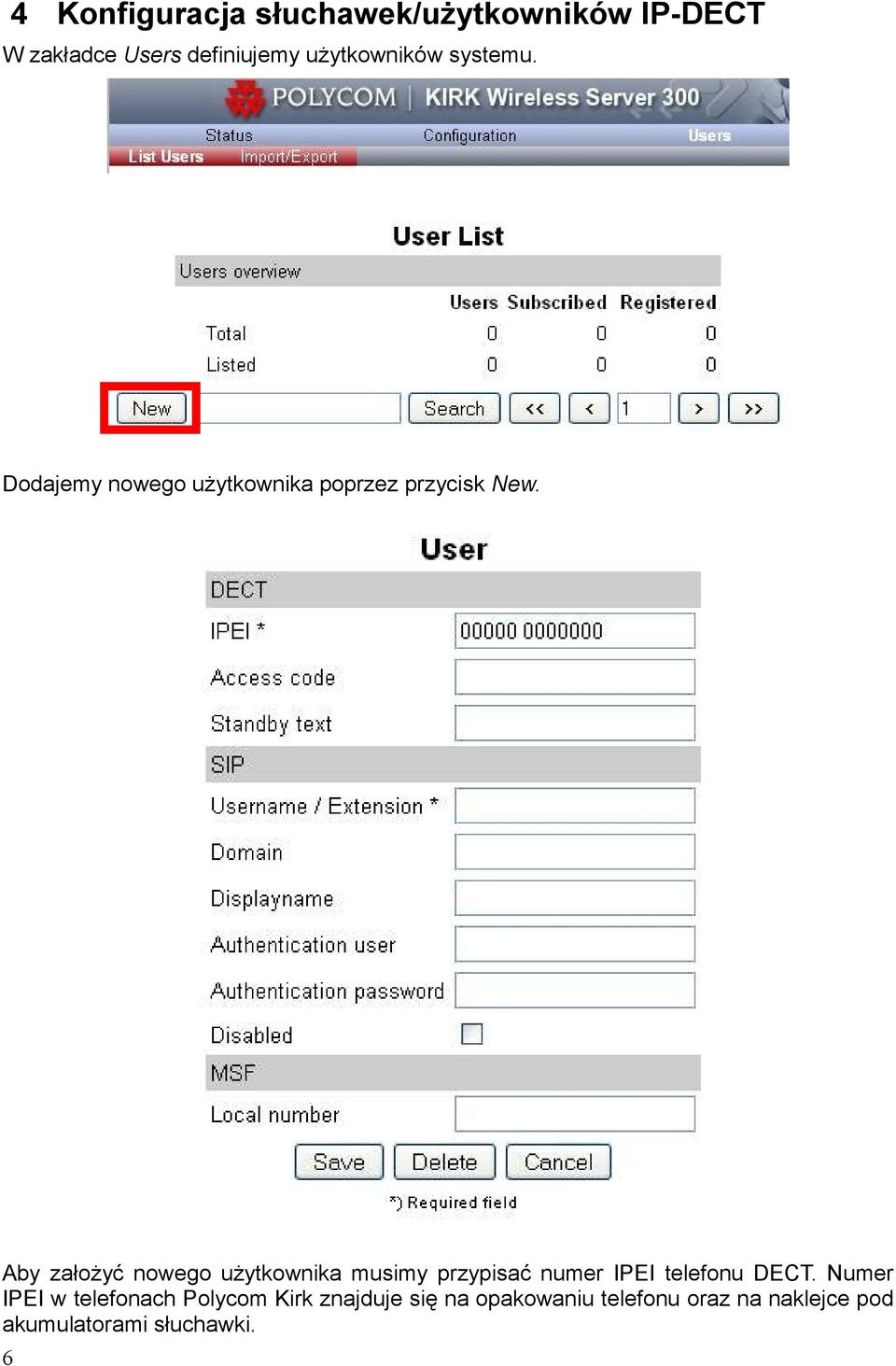

10 4 Konfiguracja słuchawek/użytkowników IP-DECT W zakładce Users definiujemy użytkowników systemu. Dodajemy nowego użytkownika poprzez przycisk New. Aby założyć nowego użytkownika musimy przypisać numer IPEI telefonu DECT. Numer IPEI w telefonach Polycom Kirk znajduje się na opakowaniu telefonu oraz na naklejce pod akumulatorami słuchawki. 6

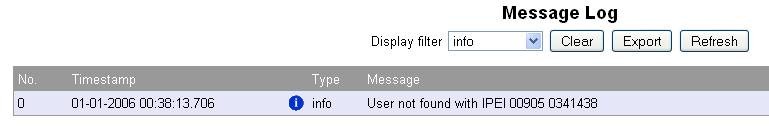

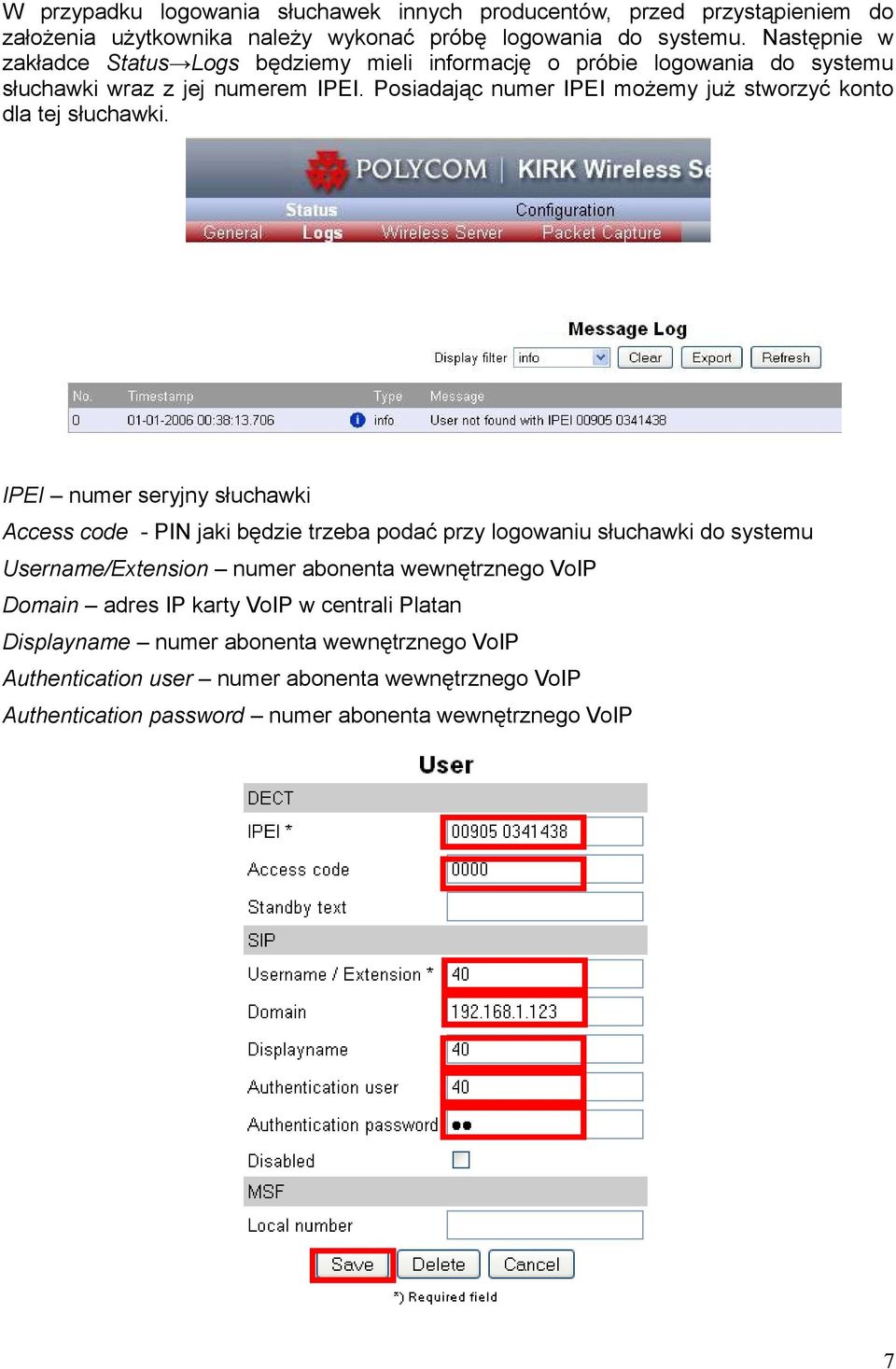

11 W przypadku logowania słuchawek innych producentów, przed przystąpieniem do założenia użytkownika należy wykonać próbę logowania do systemu. Następnie w zakładce Status Logs będziemy mieli informację o próbie logowania do systemu słuchawki wraz z jej numerem IPEI. Posiadając numer IPEI możemy już stworzyć konto dla tej słuchawki. IPEI numer seryjny słuchawki Access code - PIN jaki będzie trzeba podać przy logowaniu słuchawki do systemu Username/Extension numer abonenta wewnętrznego VoIP Domain adres IP karty VoIP w centrali Platan Displayname numer abonenta wewnętrznego VoIP Authentication user numer abonenta wewnętrznego VoIP Authentication password numer abonenta wewnętrznego VoIP 7

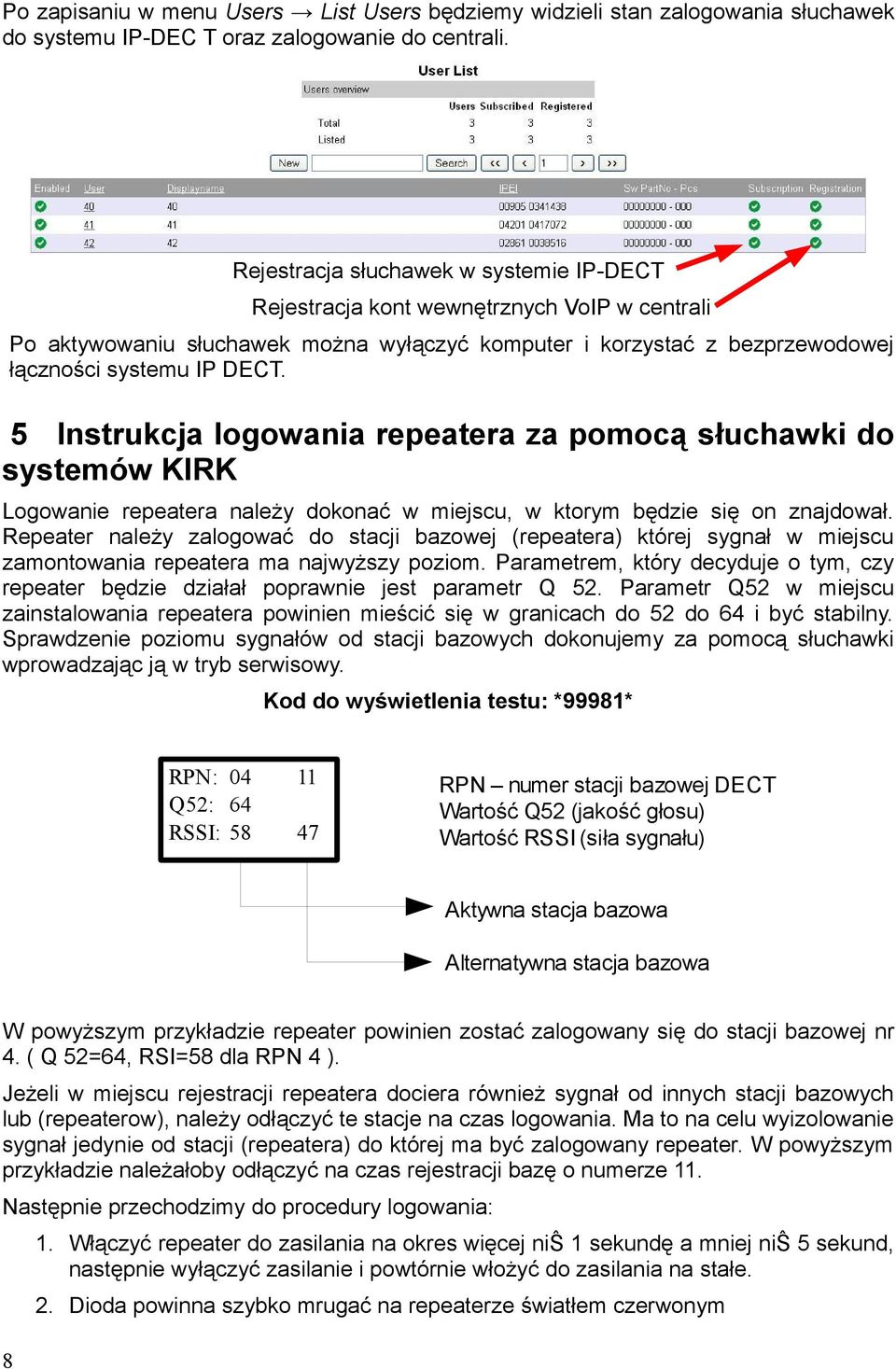

12 Po zapisaniu w menu Users List Users będziemy widzieli stan zalogowania słuchawek do systemu IP-DEC T oraz zalogowanie do centrali. Rejestracja słuchawek w systemie IP-DECT Rejestracja kont wewnętrznych VoIP w centrali Po aktywowaniu słuchawek można wyłączyć komputer i korzystać z bezprzewodowej łączności systemu IP DECT. 5 Instrukcja logowania repeatera za pomocą słuchawki do systemów KIRK Logowanie repeatera należy dokonać w miejscu, w ktorym będzie się on znajdował. Repeater należy zalogować do stacji bazowej (repeatera) której sygnał w miejscu zamontowania repeatera ma najwyższy poziom. Parametrem, który decyduje o tym, czy repeater będzie działał poprawnie jest parametr Q 52. Parametr Q52 w miejscu zainstalowania repeatera powinien mieścić się w granicach do 52 do 64 i być stabilny. Sprawdzenie poziomu sygnałów od stacji bazowych dokonujemy za pomocą słuchawki wprowadzając ją w tryb serwisowy. Kod do wyświetlenia testu: *99981* RPN: Q52: 64 RSSI: RPN numer stacji bazowej DECT Wartość Q52 (jakość głosu) Wartość RSSI (siła sygnału) Aktywna stacja bazowa Alternatywna stacja bazowa W powyższym przykładzie repeater powinien zostać zalogowany się do stacji bazowej nr 4. ( Q 52=64, RSI=58 dla RPN 4 ). Jeżeli w miejscu rejestracji repeatera dociera również sygnał od innych stacji bazowych lub (repeaterow), należy odłączyć te stacje na czas logowania. Ma to na celu wyizolowanie sygnał jedynie od stacji (repeatera) do której ma być zalogowany repeater. W powyższym przykładzie należałoby odłączyć na czas rejestracji bazę o numerze 11. Następnie przechodzimy do procedury logowania: 8 1. Włączyć repeater do zasilania na okres więcej niŝ 1 sekundę a mniej niŝ 5 sekund, następnie wyłączyć zasilanie i powtórnie włożyć do zasilania na stałe. 2. Dioda powinna szybko mrugać na repeaterze światłem czerwonym
