1 I etap: Strona tytułowa Inwentaryzacja nazwa obiektu budowlanego: budynek gospodarczy zaplecza parkowego kategoria obiektu budowlanego: III budynek gospodarczy adres obiektu budowlanego: ul. Wrocławska, Domasław Jednostka ewidencyjna: gm. Kobierzyce, Obręb: Domasław, AM.:1, dz. nr: 171/3, 216/1, 171/25, 171/23, nazwa zadania nadana zamówieniu przez zamawiającego: Projekt modernizacji zaplecza gospodarczego parku w Domasławiu Inwestor: Gmina Kobierzyce al. Pałacowa Kobierzyce jednostka projektowa: Wrocław, ul. Parafialna 16, tel , zabytki@rewaloryzacja.com, inwentaryzację wykonał współpraca: mgr inż. arch. Rafał Karnicki nr upr. 15/DSOKK/2015 data opracowania: r. podpis: Wrocław r.

2 1. Spis zawartości opracowania spis zawartości opracowania: I Strona tytułowa...i 1 1. Spis zawartości opracowania...i 2 2. Spis zawartości części rysunkowej projektu...i 2...II 1 1. Przedmiot opracowania...ii 1 2. Podstawa opracowania...ii 1 3. Zakres opracowania...ii 1 4. Charakterystyka i ocena stanu technicznego istniejącego obiektu i terenu...ii Informacje ogólne...ii Opis istniejącego obiektu:...ii Charakterystyczne parametry techniczne istniejącego obiektu...ii wyposażenie istniejącego obiektu w instalacje i media...ii Stan zachowania...ii Fotograficzna dokumentacja archiwalna...ii Ocena stanu technicznego:...ii 3 5. Informacja o wpisie terenu do rejestru zabytków i ochronie na podstawie MPZP...II 3 6. Charakterystyczne parametry techniczne:...ii Zestawienie powierzchni użytkowej pomieszczeń:...ii 4 2. Spis zawartości części rysunkowej projektu Część rysunkowa projektu - zestawienie rysunków wg branż: Architektura: rys. 1/A plan sytuacyjny, ; skala 1:500, rys. 2/A Elewacje; skala 1:50, rys. 3/A Rzut; skala 1:50, rys. 4/A Przekroje i widoki wnętrz; skala 1:50, rys. 5/A Dokumentacja fotograficzna, stan V 2016r., rys. 6/A Dokumentacja fotograficzna, stan V 2016r., budynek gospodarczy zaplecza parkowego ul. Wrocławska, Domasław I 2 I Strona tytułowa

3 1. Przedmiot opracowania Przedmiotem opracowania są remont oraz przebudowa budynku. Budynek: budynek gospodarczy zaplecza parkowego ul. Wrocławska, Domasław Jednostka ewidencyjna: gm. Kobierzyce, Obręb: Domasław, AM.:1, dz. nr: 171/3, 216/1, 171/25, 171/23, 2. Podstawa opracowania Podstawą opracowania jest umowa zawarta pomiędzy zleceniodawcą:gmina Kobierzyce al. Pałacowa Kobierzyce a: Autorską Pracownią arch. Macieja Małachowicza z siedzibą przy ul. Borowskiej 264, we Wrocławiu - wizja lokalna, wykonana dokumentacja fotograficzna i pomiarowa stanu obiektu, - MPZP przedmiotowego obszaru 3. Zakres opracowania Opracowanie dotyczy wykonania pomiarów i dokumentacji fotograficznej przedmiotowego obiektu. 4. Charakterystyka i ocena stanu technicznego istniejącego obiektu i terenu 4.1. Informacje ogólne - przedmiotowy budynek znajduje się na terenie historycznego układu ruralistycznego wsi Domasław, objęty jest ochroną konserwatorską jako budynek dawnej remizy strażackiej, bezpośrednio przylega do średniowiecznego muru zespołu kościoła obronnego, wpisy do wykazu zabytków: wpis obszarowy wsi Domasław, wpis zespołu kościelnego, wpis d.remizy, wpis do rejestru zabytków mur obronny A/1132/1-2 z dn podlega ochronie na podstawie ustaleń MPZP i Studium uwarunkowań i kierunków zagospodarowania przestrzennego 4.2. Opis istniejącego obiektu: Budynek znajduje się w miejscowości Domasław. Pierwotnie pełnił funkcję remizy strażackiej, znajdowały się w min co najmniej dwa stanowiska wozów bojowych. Obecnie pełni funkcję zaplecza gospodarczego parku. Budynek przylega do muru obwodowego kościoła obronnego. Położony jest na działkach 171/3 i 216/1. od strony wschodniej przylega ślepą ścianą do działki parkowej 171/25, od południa mur obwodowy przylega do działki kościelnej 171/23. Najbliższy budynek znajduje się w odległości ok 14m. Od strony północnej znajdują się 2 wejścia bramne i pojedyncze drzwiowe. Od zachodu znajduje się zakratowany otwór okienny. Budynek parterowy, kryty jednospadowym dachem pulpitowym z blachy trapezowej. Konstrukcja ścian murowana z cegły pełnej. budynek gospodarczy zaplecza parkowego ul. Wrocławska, Domasław II 1

4 4.3. Charakterystyczne parametry techniczne istniejącego obiektu - kubatura obiektu, 310m 3 - powierzchnia zabudowy, 82,7m 2 - powierzchnia użytkowa, 72,59m 2 - powierzchnia użytkowa objęta opracowaniem, 72,59m 2 - kubatura obiektu objęta opracowaniem, 310m 3 - wysokość, 4,8m - długość, 12,73m - szerokość 8,86m - liczbę kondygnacji, 1 - ilość lokali mieszkalnych nie dotyczy 4.4. wyposażenie istniejącego obiektu w instalacje i media Budynek posiada instalację elektryczną. Na elewacji zachodniej maszt z doprowadzonym kablem zasilającym W przy budynku znajduje się maszt syren p-poż. wraz z instalacją towarzyszącą. Projekt nie przewiduje zmian zapotrzebowania i odbioru mediów, dotychczasowe umowy pozostają bez zmian Stan zachowania Mury ceglane wtórnie otynkowane, ubytki spoinowania, ubytki lica ceglanego, widoczne odspojenia od ściany muru obwodowego na stykach i zerwane wiązanie ściany poprzecznej z frontową (widoczne odchylenie o ok.5cm od pionu), założony wieniec żelbetowy spinający koronę murów, widoczne ślady wysoleń wynikłe z zawilgacania murów. Attyka frontowa i boczne zdeformowane, Zamknięcia otworów drzwiowych, drewniane, deskowe, wtórne, Zamknięcia otworów okiennych, luksfery bądź zamurowane, Posadzka, betonowa, nierówna, liczne uszkodzenia i ślady napraw. Zadaszenie, więźba drewniana, nowa, wtórna, pokrycie dachowe nowe, stan dobry, widoczne, błędy montażowe, poszycie membrana dachowa posiada liczne zacieki i uszkodzenia spowodowane przez zwierzęta (kuny lub gryzonie), Teren w obrębie obiektu utwardzony. Nawierzchnie zanieczyszczone humusem porosłe trawą i mchami. Przy elewacji frontowej znajduje się stalowy, kratowy maszt syren pożarowych. Przy elewacji wschodniej wtórne nawarstwienia humusu, śmieci roślinności widoczne ślady zawilgacania. budynek gospodarczy zaplecza parkowego ul. Wrocławska, Domasław II 2

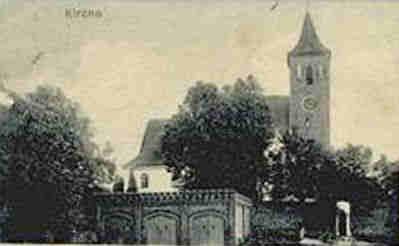

5 4.6. Fotograficzna dokumentacja archiwalna fot. 1. Domasław, stan ~1930r., widoczne historyczne zwieńczenie remizy w postaci blankowanej attyki, Kosciol_sw_Wojciecha_Biskupa_Meczennika_Fotopolska-Eu 4.7. Ocena stanu technicznego: Fundamenty - stan zadowalający, (widoczne ślady zawilgacania, brak izolacji poziomej przeciw kapilarnemu podciąganiu wilgoci i izolacji pionowej) Mury konstrukcja stan techniczny dobry, stabilny (wykonane wzmocnie w postaci założonego na koronie murów wieńca żelbetowego skutecznie ustabilizowało konstrukcję, oględziny nie wykazały spękań ani przemieszczeń w jego obrębie, lico murów, - stan zły, (widoczna erozja lica ceglanego, wtórne tynki odspajają się, widoczne ślady działania wilgoci, spoinowane zaprawa piaskowo-wapienna mocno zerodowana działanie owadów) posadzka, - stan zły, (wysadziny, ubytki i nierówności) pokrycie dachowe stan dostateczny, (od wnętrza widoczne na membranie zacieki, prawdopodobnie spowodowane nieszczelnościami wynikłymi z wadliwego mocowania blachy trapezowej śrubami umieszczanymi na dnie korytka, membrana posiada liczne uszkodzenia prawdopodobnie spowodowane przez gryzonie) instalacja elektryczna stan dostateczny (istniejąca, działająca, okablowanie prowadzone natynkowo, przeważnie bez osłon, luźno wiszące kable i zerwane elementy wyposażenia stanową potencjalne zagrożenie dla użytkowników) stolarka, stan dostateczny, (wykazuje oznaki zużycia, okucia z odzysku wtórnie użyte) nawierzchnie stan dostateczny (zanieczyszczone humusem, z tendencją do zarastania) 5. Informacja o wpisie terenu do rejestru zabytków i ochronie na podstawie MPZP Obiekt objęty ochroną konserwatorską, znajduje się na terenie historycznego układu ruralistycznego wsi Domasław (strefa B ochrony konserwatorskiej), objęty jest ochroną konserwatorską jako budynek dawnej remizy strażackiej, bezpośrednio przylega do średniowiecznego muru zespołu kościoła obronnego, wpis obszarowy wsi Domasław, wpisy do wykazu zabytków (ewidencji):, wpis budynek gospodarczy zaplecza parkowego ul. Wrocławska, Domasław II 3

6 zespołu kościelnego, wpis d.remizy, wpis do rejestru zabytków mur obronny A/1132/1-2 z dn podlega ochronie na podstawie ustaleń MPZP i Studium uwarunkowań i kierunków zagospodarowania przestrzennego. Oznaczenia MPZP: remiza 6.3UP, teren przyległy 24.6KDPj dla obiektów ujętych w ewidencji zabytków ustala się następujące wymogi konserwatorskie: a) należy zachować lub odtworzyć historyczną bryłę; kształt i geometrię dachu oraz zastosowane tradycyjne materiały budowlane; b) należy stosować pokrycia dachów dachówką ceramiczną lub cementową w kolorze ceglastym, matowym; c) należy utrzymać, a w zniszczonych fragmentach odtworzyć historyczny detal architektoniczny; d) należy zachować kształt, rozmiary i rozmieszczenie otworów zgodne z historycznym wizerunkiem budynku; należy utrzymać lub odtworzyć oryginalną stolarkę okien i drzwi; e) w przypadku dopuszczalności przebicia nowych otworów należy je zharmonizować z zabytkową elewacją budynku; f) wymagane jest stosowanie kolorystyki, nawiązującej do tradycyjnych lokalnych rozwiązań; ustala się zakaz stosowania w elewacjach okładzin ściennych z tworzyw sztucznych z PCV typu sidding ; g) należy zachować lub odtworzyć oryginalne elewacje z ich wystrojem architektonicznym, w przypadku budynków wtórnie otynkowanych ( baranki ) zaleca się usunięcie współczesnych tynków z zachowaniem detali architektonicznych (lizeny, gzymsy, kapitele, głowice, pilastry itp.);h) na wyeksponowanych elewacjach frontowych ustala się zakaz lokalizacji elementów technicznego wyposażenia budynków (np. klimatyzatory, anteny satelitarne, wyloty przewodów dymowych i wentylacyjnych; i) wpisanie do ewidencji zabytków nowych obiektów lub wykreślenie obiektów z ewidencji zabytków powoduje odpowiednio zastosowanie lub odstąpienie od spełnienia wymogów określonych w ust Charakterystyczne parametry techniczne: - kubatura obiektu, 310m 3 - powierzchnia zabudowy, 82,7m 2 - powierzchnia użytkowa, 72,59m 2 - powierzchnia użytkowa objęta opracowaniem, 72,59m 2 - kubatura obiektu objęta opracowaniem, 310m 3 - wysokość, 4,8m - długość, 12,73m - szerokość 8,86m - liczbę kondygnacji, 1 - ilość lokali mieszkalnych nie dotyczy 6.1. Zestawienie powierzchni użytkowej pomieszczeń: symbol pomieszczenie powierzchnia [m²] 1 pomieszczenie gospodarcze 18,10 m² 2 Pomieszczenie gospodarcze 54,49 m² Razem: 72,59 m² ze względu na bogatą formę architektoniczną pomieszczeń, podano powierzchnię netto pomieszczeń po obrysie ścian pomieszczenia, ze względu na znaczną grubość ścian w powierzchni pomieszczeń uwzględniono powierzchnię wnęk, wnęk okiennych oraz przejść. Powierzchnia ścianek działowych oraz zabudów wyłączona z zestawienia. Nie rozdzielano powierzchni pomieszczeń na cząstkowe ze względu na różnice wysokości sufitów lub sklepień. Opracował: mgr inż. arch. Rafał Karnicki nr upr. 15/DSOKK/2015r. budynek gospodarczy zaplecza parkowego ul. Wrocławska, Domasław II 4

7 I etap: Strona tytułowa Inwentaryzacja nazwa obiektu budowlanego: budynek gospodarczy zaplecza parkowego kategoria obiektu budowlanego: III budynek gospodarczy adres obiektu budowlanego: ul. Wrocławska, Domasław Jednostka ewidencyjna: gm. Kobierzyce, Obręb: Domasław, AM.:1, dz. nr: 171/3, 216/1, 171/25, 171/23, nazwa zadania nadana zamówieniu przez zamawiającego: Projekt modernizacji zaplecza gospodarczego parku w Domasławiu Inwestor: Gmina Kobierzyce al. Pałacowa Kobierzyce jednostka projektowa: Wrocław, ul. Parafialna 16, tel , zabytki@rewaloryzacja.com, inwentaryzację wykonał współpraca: mgr inż. arch. Rafał Karnicki nr upr. 15/DSOKK/2015 data opracowania: r. podpis: Wrocław r.

8 1. Spis zawartości opracowania spis zawartości opracowania: I Strona tytułowa...i 1 1. Spis zawartości opracowania...i 2 2. Spis zawartości części rysunkowej projektu...i 2...II 1 1. Przedmiot opracowania...ii 1 2. Podstawa opracowania...ii 1 3. Zakres opracowania...ii 1 4. Charakterystyka i ocena stanu technicznego istniejącego obiektu i terenu...ii Informacje ogólne...ii Opis istniejącego obiektu:...ii Charakterystyczne parametry techniczne istniejącego obiektu...ii wyposażenie istniejącego obiektu w instalacje i media...ii Stan zachowania...ii Fotograficzna dokumentacja archiwalna...ii Ocena stanu technicznego:...ii 3 5. Informacja o wpisie terenu do rejestru zabytków i ochronie na podstawie MPZP...II 3 6. Charakterystyczne parametry techniczne:...ii Zestawienie powierzchni użytkowej pomieszczeń:...ii 4 2. Spis zawartości części rysunkowej projektu Część rysunkowa projektu - zestawienie rysunków wg branż: Architektura: rys. 1/A plan sytuacyjny, ; skala 1:500, rys. 2/A Elewacje; skala 1:50, rys. 3/A Rzut; skala 1:50, rys. 4/A Przekroje i widoki wnętrz; skala 1:50, rys. 5/A Dokumentacja fotograficzna, stan V 2016r., rys. 6/A Dokumentacja fotograficzna, stan V 2016r., budynek gospodarczy zaplecza parkowego ul. Wrocławska, Domasław I 2 I Strona tytułowa

9 1. Przedmiot opracowania Przedmiotem opracowania są remont oraz przebudowa budynku. Budynek: budynek gospodarczy zaplecza parkowego ul. Wrocławska, Domasław Jednostka ewidencyjna: gm. Kobierzyce, Obręb: Domasław, AM.:1, dz. nr: 171/3, 216/1, 171/25, 171/23, 2. Podstawa opracowania Podstawą opracowania jest umowa zawarta pomiędzy zleceniodawcą:gmina Kobierzyce al. Pałacowa Kobierzyce a: Autorską Pracownią arch. Macieja Małachowicza z siedzibą przy ul. Borowskiej 264, we Wrocławiu - wizja lokalna, wykonana dokumentacja fotograficzna i pomiarowa stanu obiektu, - MPZP przedmiotowego obszaru 3. Zakres opracowania Opracowanie dotyczy wykonania pomiarów i dokumentacji fotograficznej przedmiotowego obiektu. 4. Charakterystyka i ocena stanu technicznego istniejącego obiektu i terenu 4.1. Informacje ogólne - przedmiotowy budynek znajduje się na terenie historycznego układu ruralistycznego wsi Domasław, objęty jest ochroną konserwatorską jako budynek dawnej remizy strażackiej, bezpośrednio przylega do średniowiecznego muru zespołu kościoła obronnego, wpisy do wykazu zabytków: wpis obszarowy wsi Domasław, wpis zespołu kościelnego, wpis d.remizy, wpis do rejestru zabytków mur obronny A/1132/1-2 z dn podlega ochronie na podstawie ustaleń MPZP i Studium uwarunkowań i kierunków zagospodarowania przestrzennego 4.2. Opis istniejącego obiektu: Budynek znajduje się w miejscowości Domasław. Pierwotnie pełnił funkcję remizy strażackiej, znajdowały się w min co najmniej dwa stanowiska wozów bojowych. Obecnie pełni funkcję zaplecza gospodarczego parku. Budynek przylega do muru obwodowego kościoła obronnego. Położony jest na działkach 171/3 i 216/1. od strony wschodniej przylega ślepą ścianą do działki parkowej 171/25, od południa mur obwodowy przylega do działki kościelnej 171/23. Najbliższy budynek znajduje się w odległości ok 14m. Od strony północnej znajdują się 2 wejścia bramne i pojedyncze drzwiowe. Od zachodu znajduje się zakratowany otwór okienny. Budynek parterowy, kryty jednospadowym dachem pulpitowym z blachy trapezowej. Konstrukcja ścian murowana z cegły pełnej. budynek gospodarczy zaplecza parkowego ul. Wrocławska, Domasław II 1

10 4.3. Charakterystyczne parametry techniczne istniejącego obiektu - kubatura obiektu, 310m 3 - powierzchnia zabudowy, 82,7m 2 - powierzchnia użytkowa, 72,59m 2 - powierzchnia użytkowa objęta opracowaniem, 72,59m 2 - kubatura obiektu objęta opracowaniem, 310m 3 - wysokość, 4,8m - długość, 12,73m - szerokość 8,86m - liczbę kondygnacji, 1 - ilość lokali mieszkalnych nie dotyczy 4.4. wyposażenie istniejącego obiektu w instalacje i media Budynek posiada instalację elektryczną. Na elewacji zachodniej maszt z doprowadzonym kablem zasilającym W przy budynku znajduje się maszt syren p-poż. wraz z instalacją towarzyszącą. Projekt nie przewiduje zmian zapotrzebowania i odbioru mediów, dotychczasowe umowy pozostają bez zmian Stan zachowania Mury ceglane wtórnie otynkowane, ubytki spoinowania, ubytki lica ceglanego, widoczne odspojenia od ściany muru obwodowego na stykach i zerwane wiązanie ściany poprzecznej z frontową (widoczne odchylenie o ok.5cm od pionu), założony wieniec żelbetowy spinający koronę murów, widoczne ślady wysoleń wynikłe z zawilgacania murów. Attyka frontowa i boczne zdeformowane, Zamknięcia otworów drzwiowych, drewniane, deskowe, wtórne, Zamknięcia otworów okiennych, luksfery bądź zamurowane, Posadzka, betonowa, nierówna, liczne uszkodzenia i ślady napraw. Zadaszenie, więźba drewniana, nowa, wtórna, pokrycie dachowe nowe, stan dobry, widoczne, błędy montażowe, poszycie membrana dachowa posiada liczne zacieki i uszkodzenia spowodowane przez zwierzęta (kuny lub gryzonie), Teren w obrębie obiektu utwardzony. Nawierzchnie zanieczyszczone humusem porosłe trawą i mchami. Przy elewacji frontowej znajduje się stalowy, kratowy maszt syren pożarowych. Przy elewacji wschodniej wtórne nawarstwienia humusu, śmieci roślinności widoczne ślady zawilgacania. budynek gospodarczy zaplecza parkowego ul. Wrocławska, Domasław II 2

11 4.6. Fotograficzna dokumentacja archiwalna fot. 1. Domasław, stan ~1930r., widoczne historyczne zwieńczenie remizy w postaci blankowanej attyki, Kosciol_sw_Wojciecha_Biskupa_Meczennika_Fotopolska-Eu 4.7. Ocena stanu technicznego: Fundamenty - stan zadowalający, (widoczne ślady zawilgacania, brak izolacji poziomej przeciw kapilarnemu podciąganiu wilgoci i izolacji pionowej) Mury konstrukcja stan techniczny dobry, stabilny (wykonane wzmocnie w postaci założonego na koronie murów wieńca żelbetowego skutecznie ustabilizowało konstrukcję, oględziny nie wykazały spękań ani przemieszczeń w jego obrębie, lico murów, - stan zły, (widoczna erozja lica ceglanego, wtórne tynki odspajają się, widoczne ślady działania wilgoci, spoinowane zaprawa piaskowo-wapienna mocno zerodowana działanie owadów) posadzka, - stan zły, (wysadziny, ubytki i nierówności) pokrycie dachowe stan dostateczny, (od wnętrza widoczne na membranie zacieki, prawdopodobnie spowodowane nieszczelnościami wynikłymi z wadliwego mocowania blachy trapezowej śrubami umieszczanymi na dnie korytka, membrana posiada liczne uszkodzenia prawdopodobnie spowodowane przez gryzonie) instalacja elektryczna stan dostateczny (istniejąca, działająca, okablowanie prowadzone natynkowo, przeważnie bez osłon, luźno wiszące kable i zerwane elementy wyposażenia stanową potencjalne zagrożenie dla użytkowników) stolarka, stan dostateczny, (wykazuje oznaki zużycia, okucia z odzysku wtórnie użyte) nawierzchnie stan dostateczny (zanieczyszczone humusem, z tendencją do zarastania) 5. Informacja o wpisie terenu do rejestru zabytków i ochronie na podstawie MPZP Obiekt objęty ochroną konserwatorską, znajduje się na terenie historycznego układu ruralistycznego wsi Domasław (strefa B ochrony konserwatorskiej), objęty jest ochroną konserwatorską jako budynek dawnej remizy strażackiej, bezpośrednio przylega do średniowiecznego muru zespołu kościoła obronnego, wpis obszarowy wsi Domasław, wpisy do wykazu zabytków (ewidencji):, wpis budynek gospodarczy zaplecza parkowego ul. Wrocławska, Domasław II 3

12 zespołu kościelnego, wpis d.remizy, wpis do rejestru zabytków mur obronny A/1132/1-2 z dn podlega ochronie na podstawie ustaleń MPZP i Studium uwarunkowań i kierunków zagospodarowania przestrzennego. Oznaczenia MPZP: remiza 6.3UP, teren przyległy 24.6KDPj dla obiektów ujętych w ewidencji zabytków ustala się następujące wymogi konserwatorskie: a) należy zachować lub odtworzyć historyczną bryłę; kształt i geometrię dachu oraz zastosowane tradycyjne materiały budowlane; b) należy stosować pokrycia dachów dachówką ceramiczną lub cementową w kolorze ceglastym, matowym; c) należy utrzymać, a w zniszczonych fragmentach odtworzyć historyczny detal architektoniczny; d) należy zachować kształt, rozmiary i rozmieszczenie otworów zgodne z historycznym wizerunkiem budynku; należy utrzymać lub odtworzyć oryginalną stolarkę okien i drzwi; e) w przypadku dopuszczalności przebicia nowych otworów należy je zharmonizować z zabytkową elewacją budynku; f) wymagane jest stosowanie kolorystyki, nawiązującej do tradycyjnych lokalnych rozwiązań; ustala się zakaz stosowania w elewacjach okładzin ściennych z tworzyw sztucznych z PCV typu sidding ; g) należy zachować lub odtworzyć oryginalne elewacje z ich wystrojem architektonicznym, w przypadku budynków wtórnie otynkowanych ( baranki ) zaleca się usunięcie współczesnych tynków z zachowaniem detali architektonicznych (lizeny, gzymsy, kapitele, głowice, pilastry itp.);h) na wyeksponowanych elewacjach frontowych ustala się zakaz lokalizacji elementów technicznego wyposażenia budynków (np. klimatyzatory, anteny satelitarne, wyloty przewodów dymowych i wentylacyjnych; i) wpisanie do ewidencji zabytków nowych obiektów lub wykreślenie obiektów z ewidencji zabytków powoduje odpowiednio zastosowanie lub odstąpienie od spełnienia wymogów określonych w ust Charakterystyczne parametry techniczne: - kubatura obiektu, 310m 3 - powierzchnia zabudowy, 82,7m 2 - powierzchnia użytkowa, 72,59m 2 - powierzchnia użytkowa objęta opracowaniem, 72,59m 2 - kubatura obiektu objęta opracowaniem, 310m 3 - wysokość, 4,8m - długość, 12,73m - szerokość 8,86m - liczbę kondygnacji, 1 - ilość lokali mieszkalnych nie dotyczy 6.1. Zestawienie powierzchni użytkowej pomieszczeń: symbol pomieszczenie powierzchnia [m²] 1 pomieszczenie gospodarcze 18,10 m² 2 Pomieszczenie gospodarcze 54,49 m² Razem: 72,59 m² ze względu na bogatą formę architektoniczną pomieszczeń, podano powierzchnię netto pomieszczeń po obrysie ścian pomieszczenia, ze względu na znaczną grubość ścian w powierzchni pomieszczeń uwzględniono powierzchnię wnęk, wnęk okiennych oraz przejść. Powierzchnia ścianek działowych oraz zabudów wyłączona z zestawienia. Nie rozdzielano powierzchni pomieszczeń na cząstkowe ze względu na różnice wysokości sufitów lub sklepień. Opracował: mgr inż. arch. Rafał Karnicki nr upr. 15/DSOKK/2015r. budynek gospodarczy zaplecza parkowego ul. Wrocławska, Domasław II 4
