1 Instrukcja montażu ZipTex.2 ALUKON KG Münchberger Str. 31 D Konradsreuth Telefon / Faks / Internet info@alukon.com Zmiany techniczne zastrzeżone! ALUKON KG nie ponosi odpowiedzialności za błędy w druku. Stan na Printed in Germany Art

2 Spis treści 1. Wskazówki Str Informacje ogólne Str Wskazówki dotyczące bezpieczeństwa Str Dane techniczne Str Maks. rozmiar ZipTex.2 Str Rysunek schematyczny Str Wykaz części Str Wymiary szczegółowe Str Poszczególne kroki montażowe (skrzynka) Str Montaż skrzynki Str Montaż skrzynki (wszystkie rozmiary skrzynek oprócz 90) Str. 8 i Montaż skrzynki (90) Str Montaż poszycia Str Montaż listwy końcowej Str Mocowanie osłony rewizyjnej Str Mocowanie osłony rewizyjnej przy elementach przednich Str Mocowanie osłony rewizyjnej przy elementach podkładu pod tynk Str Poszczególne kroki montażowe montaż prowadnic szynowych Str Mocowanie od przodu Str Mocowanie po bokach Str Pomoc dotycząca rozstawu nawierceń: Str. 16 Objaśnienie symboli: Ostrzeżenie! Nieprzestrzeganie tych instrukcji może spowodować poważne obrażenia ciała lub śmierć. Ważne! W instrukcji znajdują się porady dotyczące użytkowania i inne przydatne informacje. ALUKON KG 2

3 1. Wskazówki 1.1. Informacje ogólne Przed przystąpieniem do montażu należy zapoznać się z instrukcją, która zawiera istotne informacje dotyczące montażu ZipTex.2. Ze względu na dużą różnorodność wariantów produktu nie ma możliwości przedstawienia i opisania wszystkich elementów kompatybilnych, wariantów konstrukcyjnych skrzynki roletowej itp. Należy bezwzględnie przestrzegać poszczególnych kroków montażu. Wszystkie wymiary przedstawiono w cm, o ile nie zaznaczono inaczej Wskazówki dotyczące bezpieczeństwa Prace związane z użyciem maszyn (np. piła) mogą być wykonywane tylko przez odpowiednio przeszkolony personel. Obowiązują ogólne przepisy BHP związku zawodowego oraz aktualne dyrektywy (np. Dyrektywa maszynowa) producenta. Ostre krawędzie, ryzyko skaleczenia! 2. Dane techniczne 2.1. Maks. rozmiar ZipTex.2 Maks. szerokość 600 cm Maks. wysokość 600 cm Maks. powierzchnia 18 m² ALUKON KG 3

4 2.2. Rysunek schematyczny ALUKON KG 4

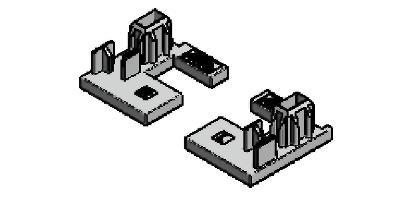

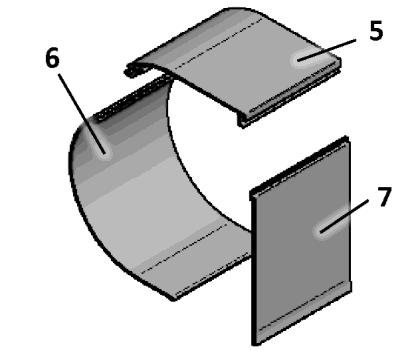

5 2.3. Wykaz części (Zależnie od kształtu i rozmiaru skrzynki mogą odbiegać od przedstawionego na rysunku. Poz. Rysunek Oznaczenie Nr art. 1 Nakładka osłonowa ZipTex.2 Zależnie od kształtu i rozmiaru skrzynki 741 K. Gr... 2 Blacha odbojowa ZipTex.2 Zależnie od Kształt i rozmiar skrzynki Ogranicznik ZipTex Kapsuła wału A: B: C: /6/7 Osłony Zależnie od kształtu i rozmiaru 8 Połączenie osłony ALUKON KG 5

6 9 Wał ø63, ø78 lub ø100 Zależnie od rozmiaru Poszycie ZipTex.2 Zależnie od rodzaju materiału 11 Silnik elektryczny Zależnie od typu 12 Zabierak Zależnie od typu Selve Becker Somfy 13 Adapter Zależnie od rozmiaru Listwa końcowa ZipTex FF 15 Pręt zbrojeniowy Ślizg Łożysko uniwer. silnika Płytka nośna silnika do skrzynki ALUKON KG 6

7 19/20 Prowadnica szynowa A31-G Prowadnica szynowa A FF FF 21 Prowadnica z tworzywa sztucznego do ZipTex 22 Zakończenie prowadnicy szynowej FF 23 Szczotka 8 mm do listwy końcowej Łożysko kulkowe do ZipTex 28x Wkręt samowiercący 3,5 x 9,5 Nr Würth: Śruba z łbem walcowym M4x16 ISO 4762 Nr Würth: Śruba z łbem wpuszczanym ø2,9x9,5 Nr Würth: Wkręt z łbem soczewkowym ø2,2x13 Nr Würth: Wymiary szczegółowe Poz. Oznaczenie Wymiar szczegółowy w cm 5/6/7 Osłony skrzynki Szerokość elementu 1,0 cm Wskazówka dotycząca przycinania skrzynek podtynkowych! 7 Rewizja RR Szerokość elemetu 2,4 cm + 2x 7 mm 9 Wał Szerokość elementu 12,7 cm Szerokość elemetu 13,3 cm tylko przy skrzynkach 90! 10 Szerokość poszycia Wysokość poszycia Szerokość elementu 4,8 cm Wysokość elementu + 28 cm 14 Listwa końcowa (bez ślizgaczy) Szerokość elementu 10,0 cm 15 Pręt zbrojniowy Szerokość elementu 12 cm 19/20 Prowadnica szynowa A32 i A31-G Wyskokość elementu Wyskokość skrzynki 0,6 cm 21 Prowadzeni z tworzywa sztucznego Wyskokość elementu Wysokość skrzynki + 0,7 cm Wskazówka dotycząca przycinania prowadzenia zamka w polączeniu z odbojnikiem(poz.30) Wysokość elementu Wysokość skrzynki + 0,5 cm 23 Szczotka do listwy końcowej Szerokość elementu 6,5 cm ALUKON KG 7

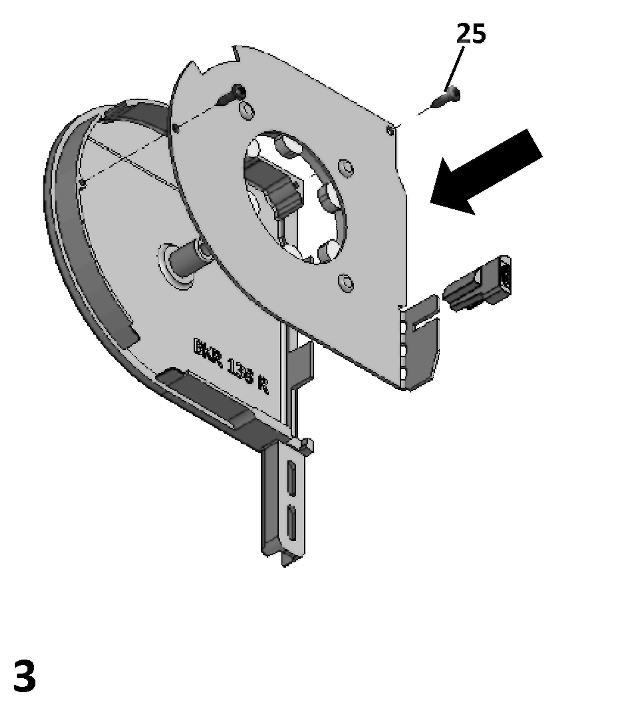

8 3. Poszczególne kroki montażowe (skrzynka) 3.1. Montaż skrzynki Montaż skrzynki (wszystkie rozmiary skrzynek oprócz 90) Wstępnie zamontować pustą skrzynkę Znitować łożysko silnika z blachą odbojową Nit jednostronny ø4 x 12 Dokręcić blachę odbojową do nakładki osłonowej Wsunąć silnik do uchwytu gwiazdkowego ALUKON KG 8

9 3.1.2 Montaż skrzynki 90 Wstępnie zamontować pustą skrzynkę Zamocować płytę nośną do silnika Włożyć silnik i połączenie osłon Zamocować blachę odbojową i ogranicznik Ziptex ALUKON KG 9

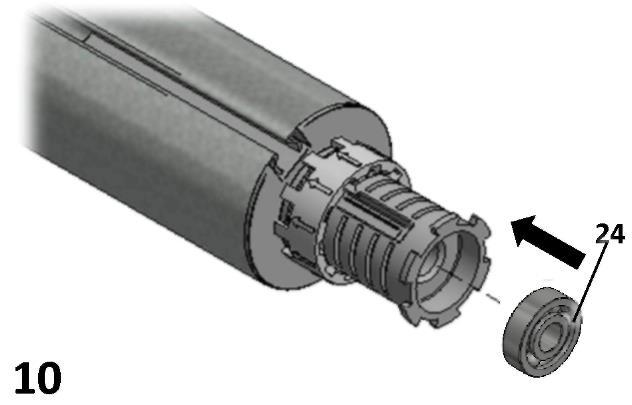

10 Włożyć kapsułę do wału Wcisnąć łożysko Przesunąć wał nad silnikiem 3.2. Montaż poszycia Wciągnąć wkładki w górną pętlę Wciągnąć poszycie z wkładką do rowka Górna pętla na poszyciu Wciągnąć wkładkę ø6 mm ALUKON KG 10

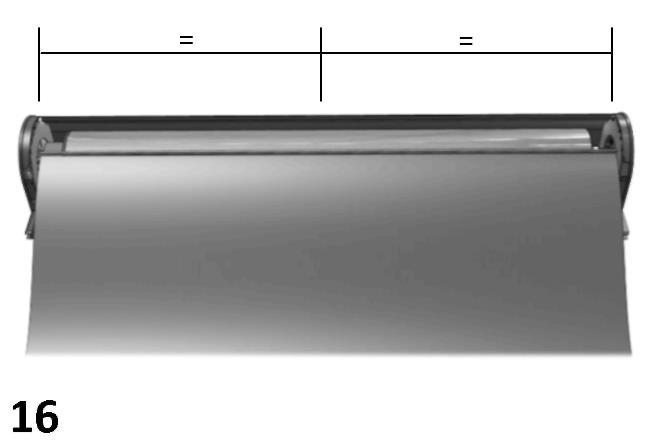

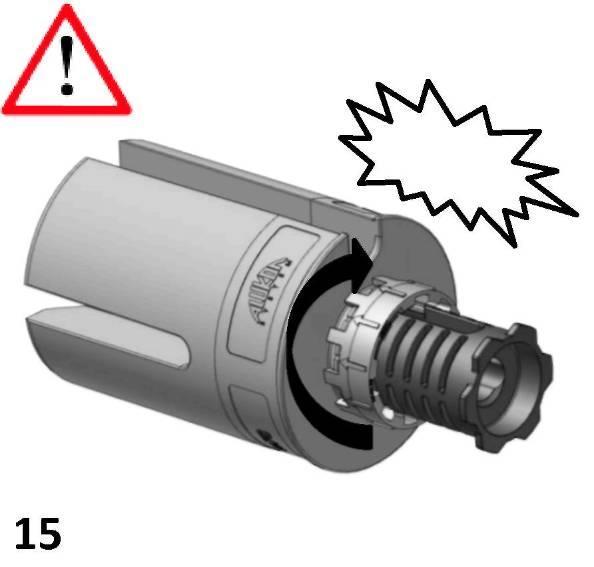

11 Przesunąć w kierunku na zewnątrz i zablokować suwak kapsuły wału Kapsuła wału musi być zablokowana! Kliknięcie Wyrównać poszycie Zamocować i zwinąć poszycie ALUKON KG 11

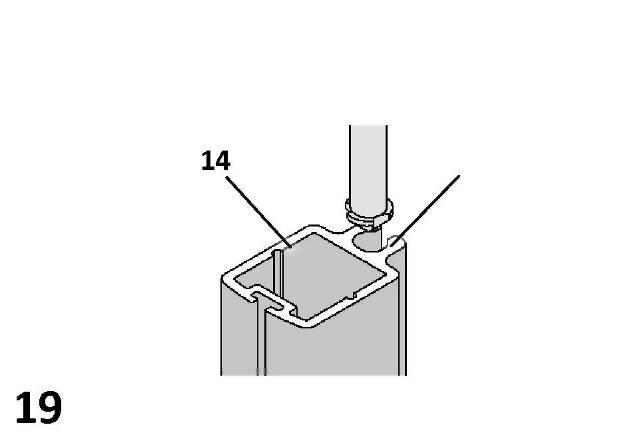

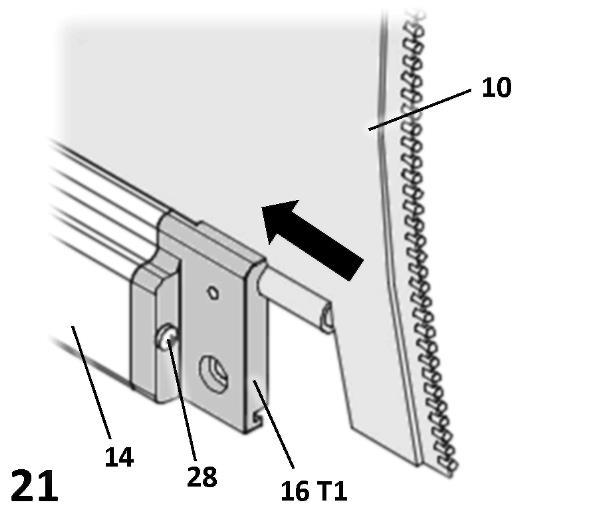

12 3.3. Montaż listwy końcowej Wciągnąć wkładkę do poszycia Spodnia strona poszycia Wpuścić listwę końcową / usunąć zadziory Wpuścić na obu końcach Wciągnąć wkładkę ø4 mm Wsunąć pręt kwadratowy do listwy końcowej i zamontować pierwszy ślizgacz Wsunąć listwę końcową do wkładki ALUKON KG 12

13 Wciągnąć szczotkę do listwy końcowej Wyregulować zamek i zamocować za pomocą ślizgacza część 2 Drugi ślizgacz zamontować po przeciwnej stronie (por. rys. 23) ALUKON KG 13

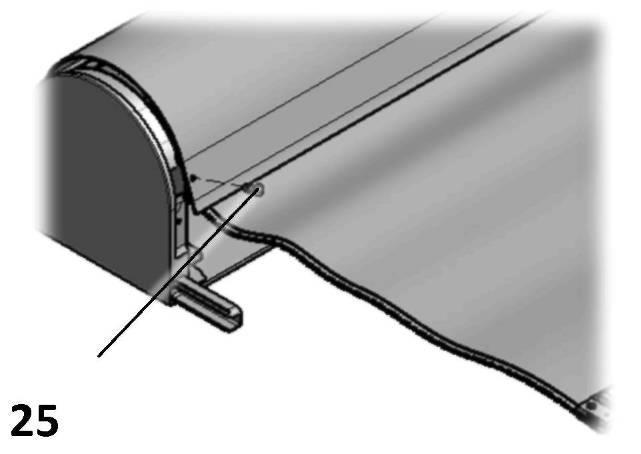

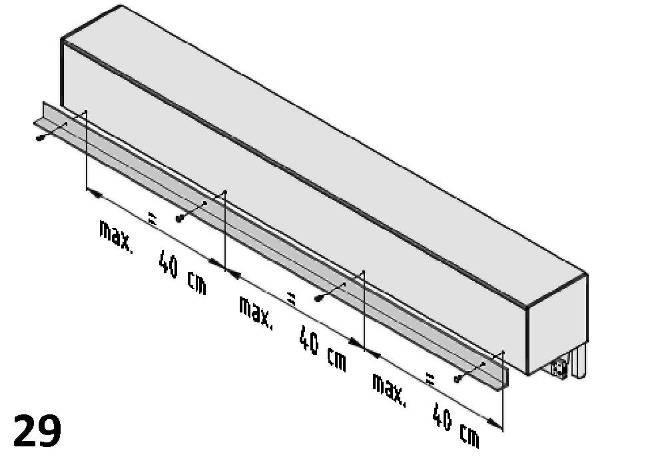

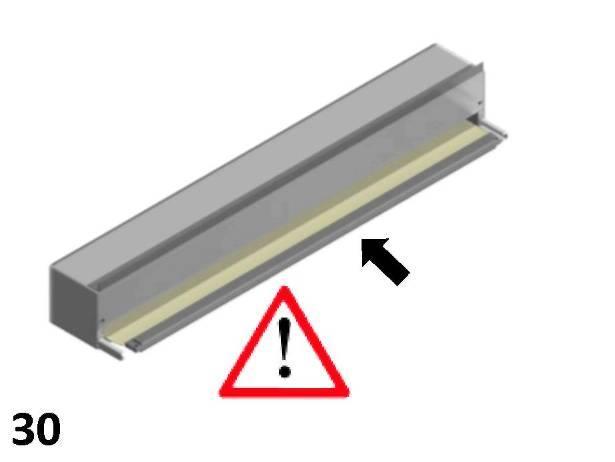

14 3.4. Mocowanie osłony rewizyjnej Mocowanie osłony rewizyjnej na elemencie przednim Zamontować przednią osłonę Wprowadzić pozostałe poszycie do skrzynki Uwaga! Tylko do ograniczników! Zawiesić osłonę, wstępnie nawiercić i zamocować na obu końcach za pomocą wkrętów z łbem soczewkowym ø4,8 x 9, Mocowanie osłony rewizyjnej przy elementach podkładu pod tynk Dociąć pasek o szer. 2 x 7 mm i przynitować na obu końcach za pomocą nitów jednostronnych ø3 x 8 Przynitować pasek Dokręcić osłonę rewizyjną za pomocą wkręta z łbem soczewkowym ø2,9 x 6,5 Dokręcić osłonę rewizyjną Zamocować kątownik Wprowadzić pozostałe poszycie do skrzynki Równomiernie znitować kątownik na całej długości Uwaga! Tylko do ograniczników! ALUKON KG 14

15 długość prowadnicy 4. Wskazówka montażowa dotycząca prowadnic systemu ZipTex 4.1. Prowadzenie z tworzywa Poz. 21 rozkloszowanie ALUKON KG 15

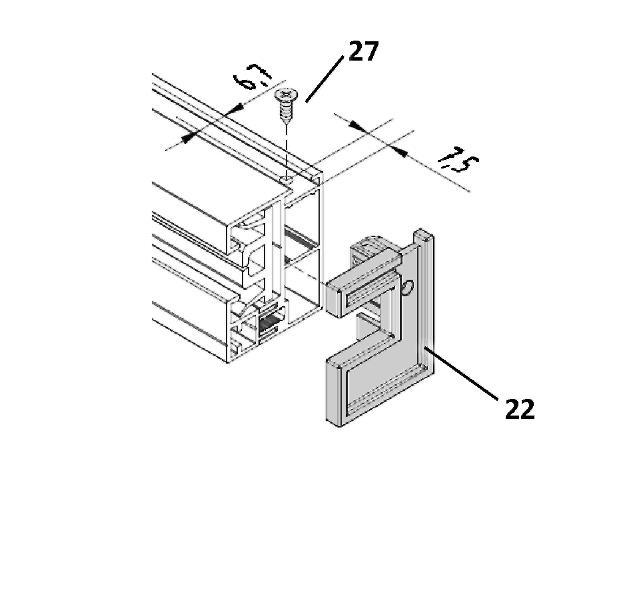

16 4.1. Mocowanie od przodu FS A31-G (Poz. 17) FS A32 (Poz. 18) maks. odległość od krawędzi 10 cm maks. odstęp mocowania 45 cm maks. odległość od krawędzi 10 cm maks. odstęp mocowania 45 cm X = maks. 45 cm X = maks. 45 cm Używać wiertła stopniowego Zakończenie prowadnicy szynowej: maks. 2,5 Nm ALUKON KG 16

17 4.2. Mocowanie po bokach FS A31-G (Poz. 17) FS A32 (Poz. 18) maks. odległość od krawędzi 10 cm maks. odstęp mocowania 45 cm maks. odległość od krawędzi 10 cm maks. odstęp mocowania 45 cm X = maks. 45 cm X = maks. 45cm Używać wiertła stopniowego Dołączyć luzem FS A31-G (Poz. 17), FS A32 (Poz. 18) i prowadnicę z tworzywa sztucznego do ZipTex (Poz. 19) Pomoc dotycząca rozstawu nawierceń: Rozstaw nawierceń = długość szyny -20 cm Ilość otworów - 1 Przykład: 150 cm szyna -30 cm 3 otwory - 1 = 120 cm = 60 cm 2 ALUKON KG 17
