1 Process Automation Toolkit (PAT)

2

3 Wprowadzenie Process Automation Tool Kit (PAT) zapewnia innowacyjną metodę automatyzacji procedur testowych dla testerów radiokomunikacyjnych Freedom. Przez wiele lat środowisko do testów automatycznych (Automatic Test Equipment - ATE) wymagało od inżynierów posiadania dwóch głównych obszarów wiedzy specjalistycznej, dogłębnej znajomości testowanego urządzenia (Device under test - DUT) i umiejętności programowania w celu automatyzacji procedur testowych. Przez lata opracowano wiele interfejsów sterowania, takich jak np. HPIB, GPIB, IEEE488, USB, RJ45. Interfejsy te są połączone z wieloma pakietami sterowania oprogramowaniem, takimi jak HP Basic, Basic, Fortran, Atlas, C ++ wymieniając tylko kilka z nich Sterowniki przyrządów były opracowywane w celu uproszczenia i przyspieszenia rozwoju oprogramowania poprzez zmniejszenie konieczności uczenia się przez inżyniera testującego każdej komendy dla wielu różnych przyrządów. Mogą być one połączone z narzędziami do rozwoju oprogramowania, takimi jak Labwindows, Labview, Visa Plug&Play. PAT umożliwia testującym opracowanie procedur testowych za pomocą prostego i intuicyjnego interfejsu sterowania po prostu wybierając z biblioteki wymaganą funkcję i wstawiając do skryptu testowego DUT. Nie są wymagane żadne umiejętności programowania. Połączenie z analizatorem Freedom serii R8X00/9000 to interfejs Ethernet RJ45, bezpośrednio z komputera PC lub przez sieć LAN. Skrypty testowe są wykonywane z interfejsu sterowania PAT, a wyniki testów zapisywane na USB, dysku lokalnym PC lub w lokalizacji sieciowej.

4 Instalacja Oprogramowania Lokalizacja oprogramowania: Pobierz i zainstaluj oprogramowanie. Opcje podłączenia Analizatora Bezpośrednie połączenie przez port Ethernet RJ45 Połączenie sieciowe przez port Ethernet RJ45

5 Szybka Instrukcja Obsługi Podłącz Analizator Freedom za pomocą portu Ethernet RJ45 do komputera sterującego. Połączenie może być bezpośrednie lub poprzez tą samą sieć LAN co komputer. Na komputerze otwórz program PAT Automation za pomocą skrótu na Pulpicie. Oprogramowanie PAT wyszuka podłączone Analizatory Freedom. (patrz rys.1) Gdy wyszukiwanie zakończy się powodzeniem, adres IP podłączonego Analizatora ukaże się na ekranie. (patrz rys. 2-3) Wypełni się również obszar Akcji Programowalnych (Programmable Actions). (patrz rys. 4) Wyboru z biblioteki Programmable Actions dokonuje się poprzez kliknięcie żądanej akcji. Kliknięcie spowoduje otwarcie opcji dostępnych w tej sekcji. (patrz rys. 5-8)

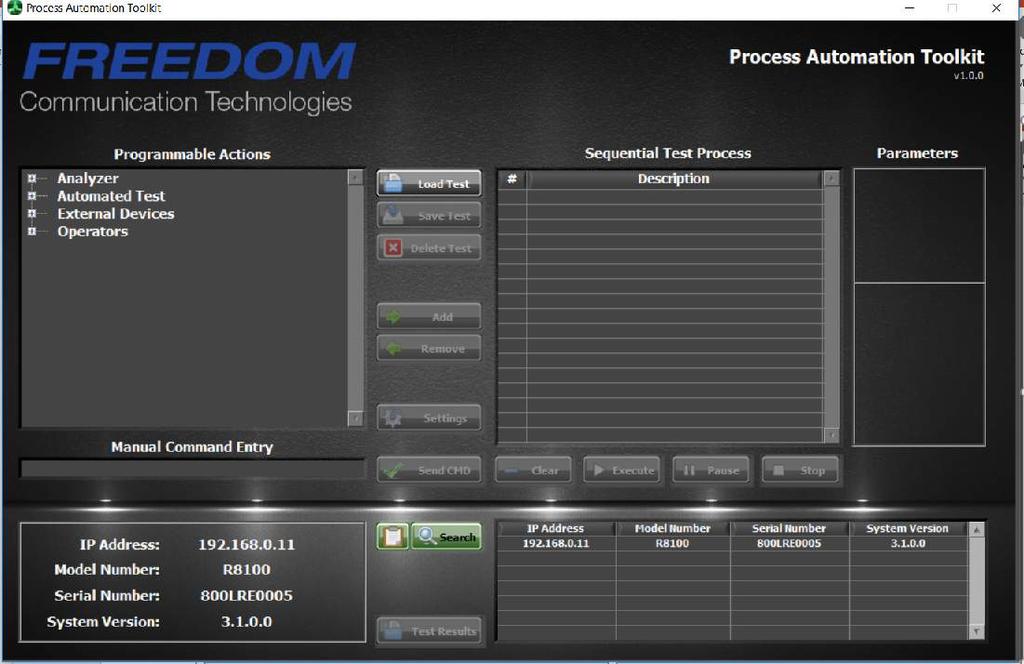

6 Ekran Startowy (rys. 1) Znaleziony Analizator oraz jego adres IP (rys. 2)

7 (rys. 3) Obszar Programowalnych Akcji (Programmable Actions) (rys. 4)

8 (rys. 5) (rys. 6)

9 (rys. 7) (rys. 8)

10 Add Wybierz komendę z biblioteki.naciśnij ADD, aby dodać do skryptu testu Remove Wybierz wiersz w skrypcie. Naciśnij REMOVE, aby usunąć ten wiersz ze skryptu Clear Usuwa wszystkie wiersze ze skryptu Send CMD Selected command Wybierz wiersz w skrypcie, aby wysłać polecenie do Analizatora w celu natychmiastowego wykonania. Po dodaniu polecenia przetestuj skrypt przez kliknięcie SEND CMD. Analizator zwróci wynik pozytywny / negatywny w obszarze wyników Get Rozwijalne menu GET / SET GET odczytuje parametr z Analizatora. Set Rozwijalne menu GET/SET SET zapisuje parametr do Analizatora. Execute Uruchamia skrypt testu automatycznie

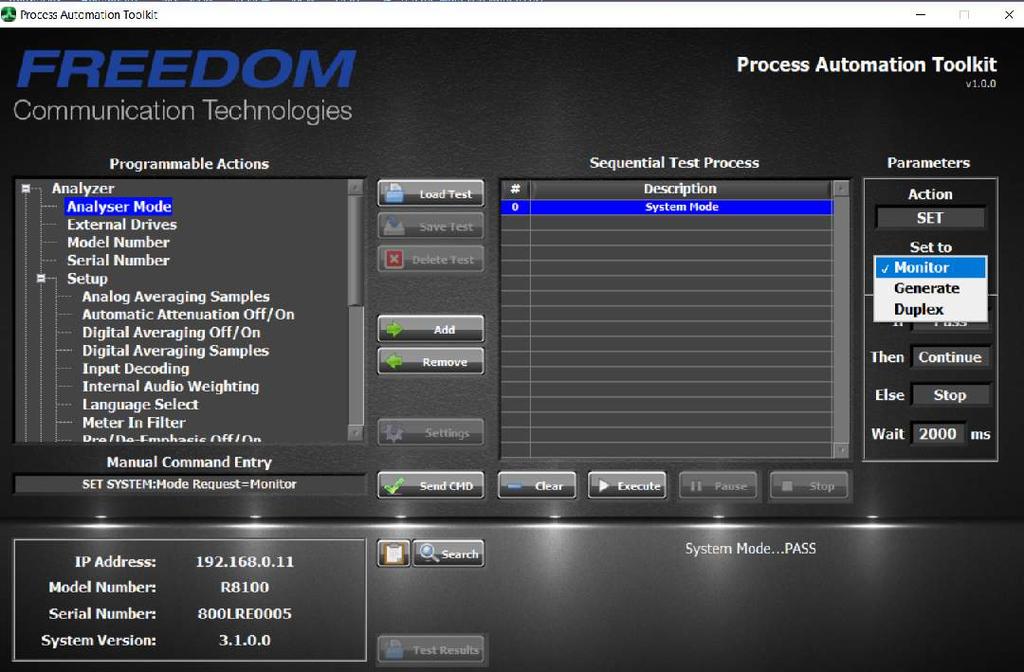

11 (rys. 9) Add Remove Clear Send CMD Get Set Execute (rys. 10) Results Area

12 (rys. 11) Kontrola Poleceń oraz Czasu Każda z Komend Analizatora oraz Czas są wstępnie ustawione przez oprogramowanie PAT. Ten panel pokazuje wstępnie ustawione parametry Parametr WAIT MS może zostać zmodyfikowany przez operatora, ale niewłaściwa wartość może powodować nieprawidłowe wyniki.

13 (rys. 12) (rys. 13)

14 Automated Test Library Biblioteka Testów Zautomatyzowanych Skrypty Testów można zapisać i załadować do dołączonego folderu bibliotek

15 (rys. 14) (rys. 15)

16 (rys. 16)

17 Uruchamianie Skryptu Testu 1. Naciśnij EXECUTE 2. Jeżeli wystąpił PAUSE, zareaguj na żądane działanie. Wyświetlane są wyniki testu 3. Pod koniec testu wyniki wyświetlane są w formacie CSV 4. Wyniki te można zapisać w folderze plików na PC oraz wyeksportować na dysk USB

18 (rys. 17)
