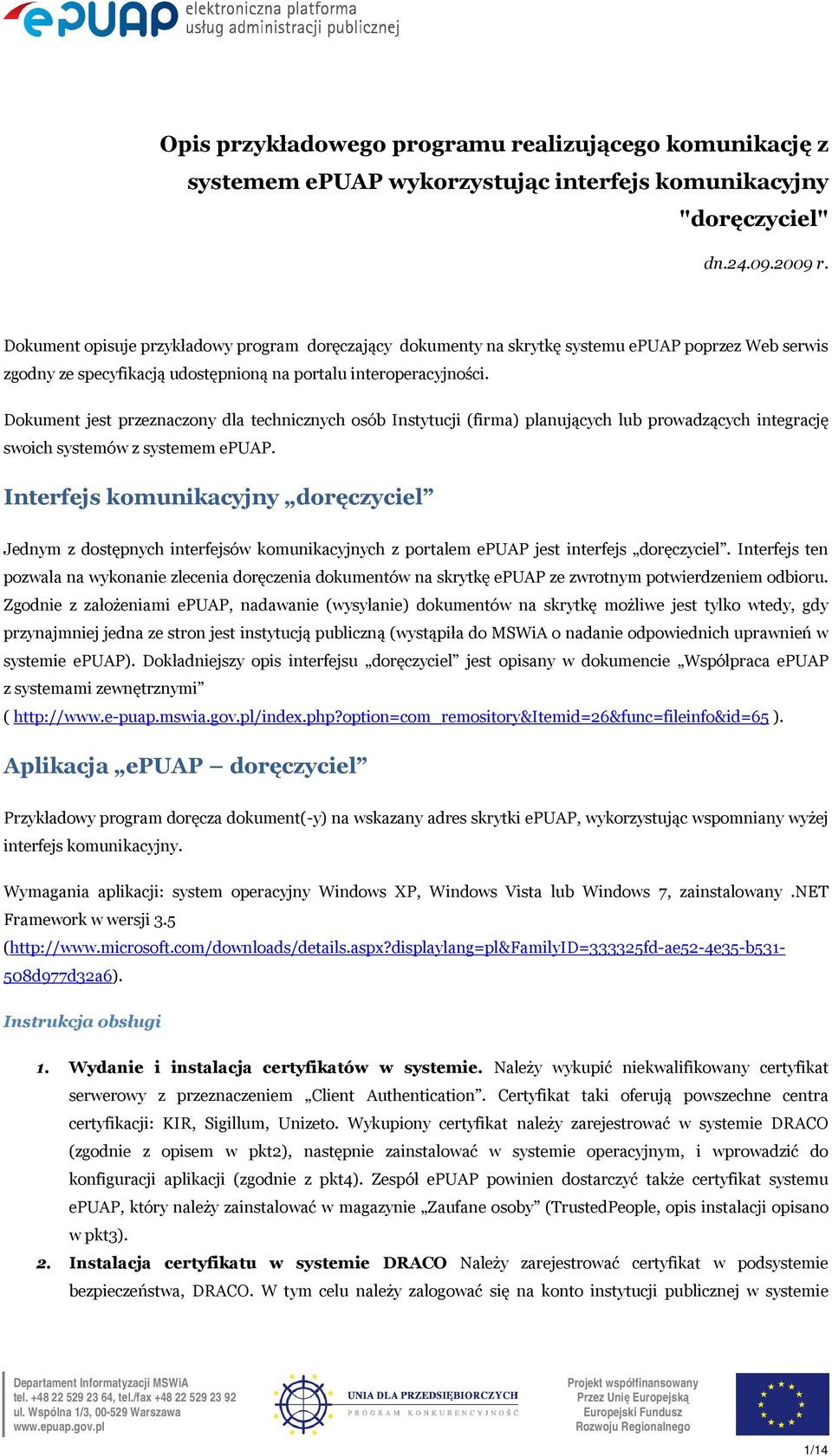

1 Opis przykładowego programu realizującego komunikację z systemem epuap wykorzystując interfejs komunikacyjny "doręczyciel" dn r. Dokument opisuje przykładowy program doręczający dokumenty na skrytkę systemu epuap poprzez Web serwis zgodny ze specyfikacją udostępnioną na portalu interoperacyjności. Dokument jest przeznaczony dla technicznych osób Instytucji (firma) planujących lub prowadzących integrację swoich systemów z systemem epuap. Interfejs komunikacyjny doręczyciel Jednym z dostępnych interfejsów komunikacyjnych z portalem epuap jest interfejs doręczyciel. Interfejs ten pozwala na wykonanie zlecenia doręczenia dokumentów na skrytkę epuap ze zwrotnym potwierdzeniem odbioru. Zgodnie z założeniami epuap, nadawanie (wysyłanie) dokumentów na skrytkę możliwe jest tylko wtedy, gdy przynajmniej jedna ze stron jest instytucją publiczną (wystąpiła do MSWiA o nadanie odpowiednich uprawnień w systemie epuap). Dokładniejszy opis interfejsu doręczyciel jest opisany w dokumencie Współpraca epuap z systemami zewnętrznymi ( ). Aplikacja epuap doręczyciel Przykładowy program doręcza dokument(-y) na wskazany adres skrytki epuap, wykorzystując wspomniany wyżej interfejs komunikacyjny. Wymagania aplikacji: system operacyjny Windows XP, Windows Vista lub Windows 7, zainstalowany.net Framework w wersji 3.5 ( Instrukcja obsługi 1. Wydanie i instalacja certyfikatów w systemie. Należy wykupić niekwalifikowany certyfikat serwerowy z przeznaczeniem Client Authentication. Certyfikat taki oferują powszechne centra certyfikacji: KIR, Sigillum, Unizeto. Wykupiony certyfikat należy zarejestrować w systemie DRACO (zgodnie z opisem w pkt2), następnie zainstalować w systemie operacyjnym, i wprowadzić do konfiguracji aplikacji (zgodnie z pkt4). Zespół epuap powinien dostarczyć także certyfikat systemu epuap, który należy zainstalować w magazynie Zaufane osoby (TrustedPeople, opis instalacji opisano w pkt3). 2. Instalacja certyfikatu w systemie DRACO Należy zarejestrować certyfikat w podsystemie bezpieczeństwa, DRACO. W tym celu należy zalogować się na konto instytucji publicznej w systemie Departament Informatyzacji MSWiA tel , tel./fax ul. Wspólna 1/3, Warszawa Projekt współfinansowany Przez Unię Europejską Europejski Fundusz Rozwoju Regionalnego 1/14

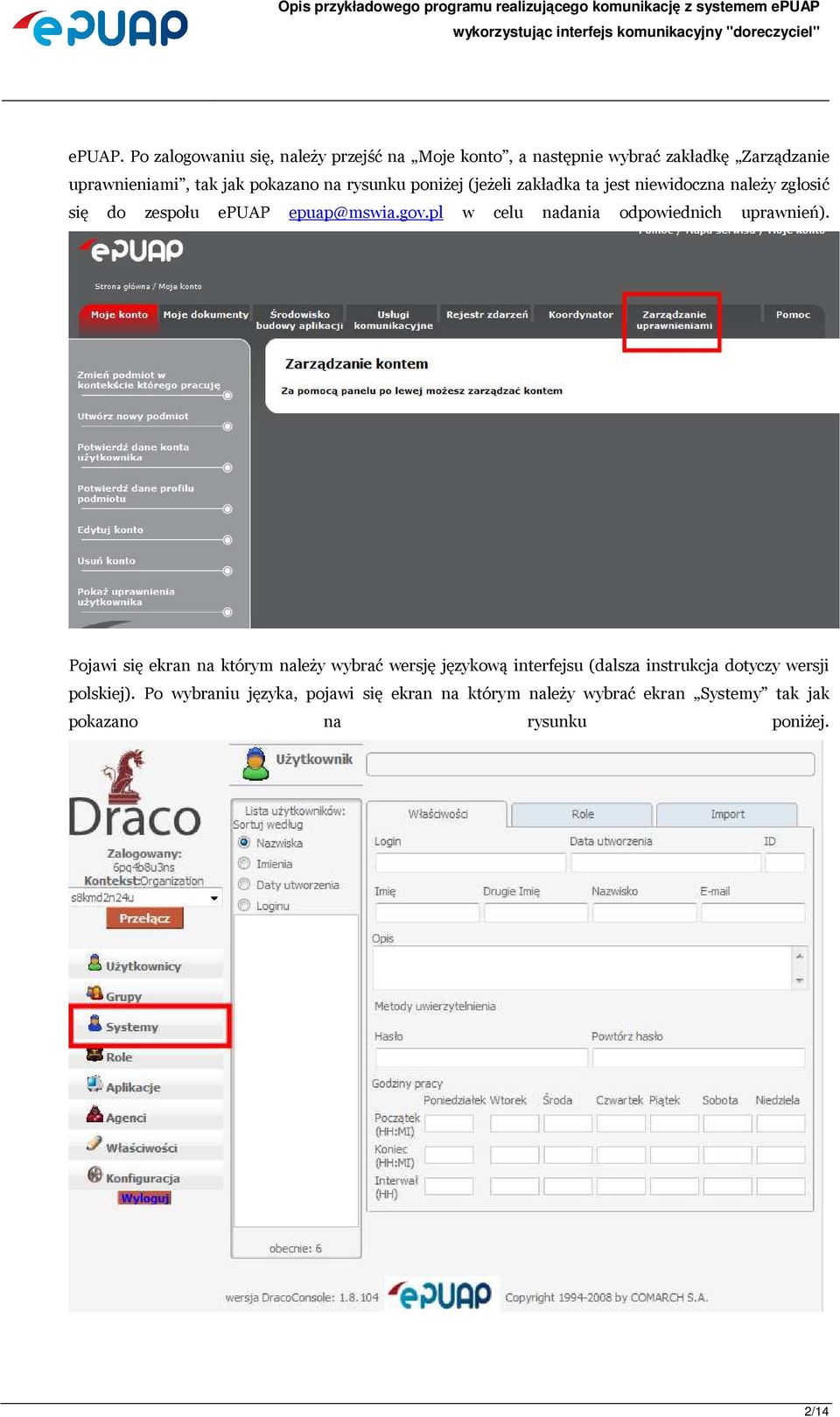

2 epuap. Po zalogowaniu się, należy przejść na Moje konto, a następnie wybrać zakładkę Zarządzanie uprawnieniami, tak jak pokazano na rysunku poniżej (jeżeli zakładka ta jest niewidoczna należy zgłosić się do zespołu epuap epuap@mswia.gov.pl w celu nadania odpowiednich uprawnień). Pojawi się ekran na którym należy wybrać wersję językową interfejsu (dalsza instrukcja dotyczy wersji polskiej). Po wybraniu języka, pojawi się ekran na którym należy wybrać ekran Systemy tak jak pokazano na rysunku poniżej. 2/14

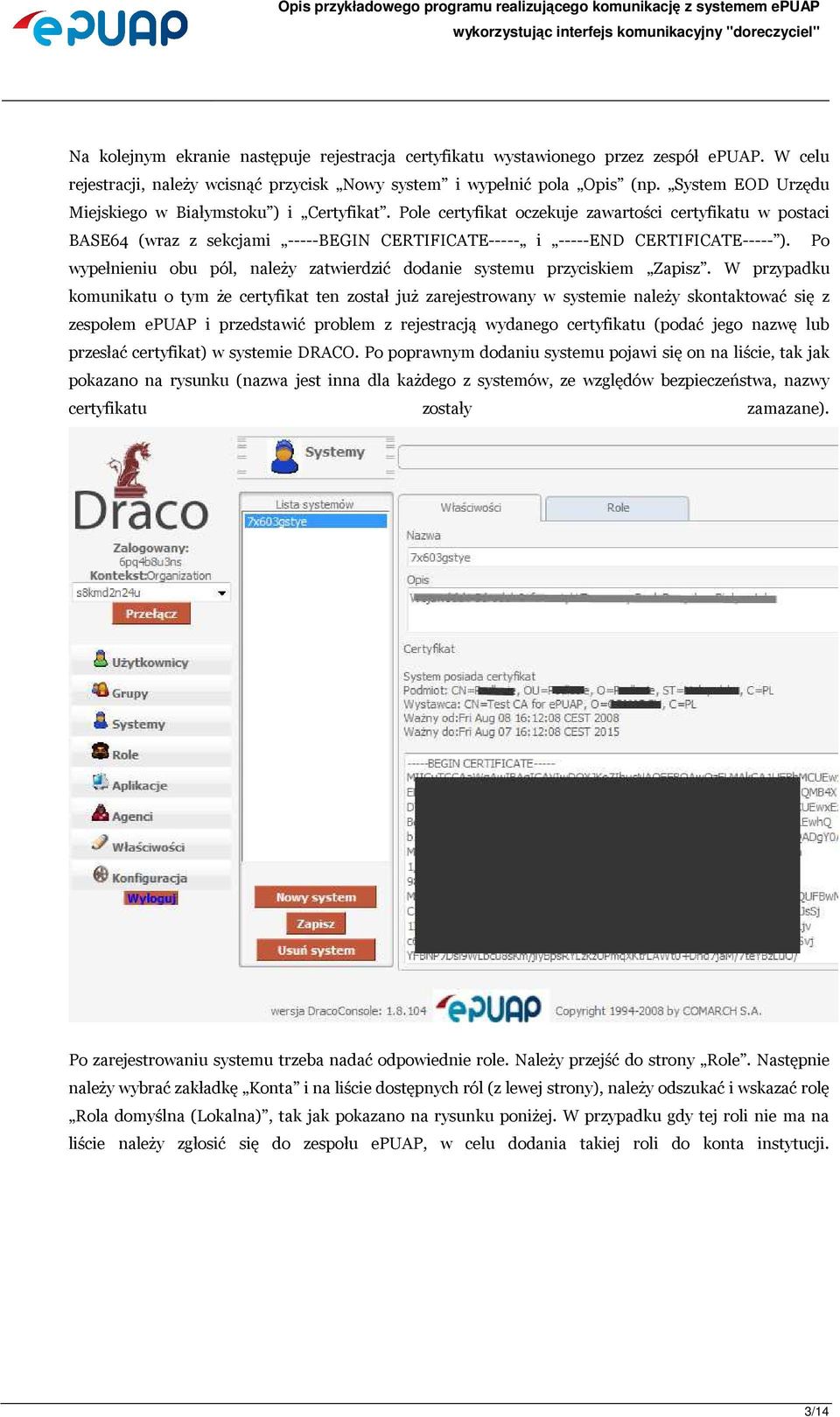

3 Na kolejnym ekranie następuje rejestracja certyfikatu wystawionego przez zespół epuap. W celu rejestracji, należy wcisnąć przycisk Nowy system i wypełnić pola Opis (np. System EOD Urzędu Miejskiego w Białymstoku ) i Certyfikat. Pole certyfikat oczekuje zawartości certyfikatu w postaci BASE64 (wraz z sekcjami -----BEGIN CERTIFICATE----- i -----END CERTIFICATE----- ). Po wypełnieniu obu pól, należy zatwierdzić dodanie systemu przyciskiem Zapisz. W przypadku komunikatu o tym że certyfikat ten został już zarejestrowany w systemie należy skontaktować się z zespołem epuap i przedstawić problem z rejestracją wydanego certyfikatu (podać jego nazwę lub przesłać certyfikat) w systemie DRACO. Po poprawnym dodaniu systemu pojawi się on na liście, tak jak pokazano na rysunku (nazwa jest inna dla każdego z systemów, ze względów bezpieczeństwa, nazwy certyfikatu zostały zamazane). Po zarejestrowaniu systemu trzeba nadać odpowiednie role. Należy przejść do strony Role. Następnie należy wybrać zakładkę Konta i na liście dostępnych ról (z lewej strony), należy odszukać i wskazać rolę Rola domyślna (Lokalna), tak jak pokazano na rysunku poniżej. W przypadku gdy tej roli nie ma na liście należy zgłosić się do zespołu epuap, w celu dodania takiej roli do konta instytucji. 3/14

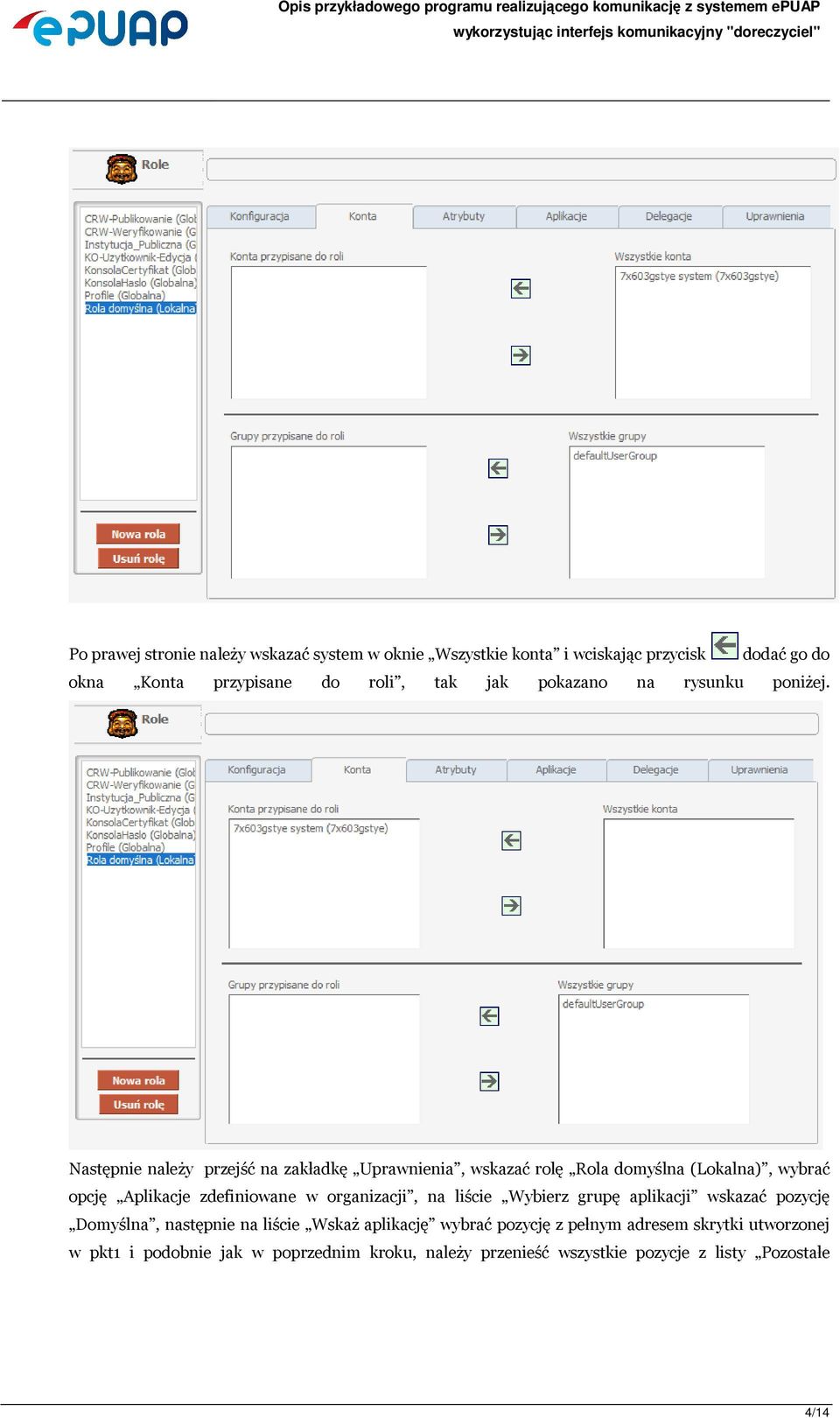

4 Po prawej stronie należy wskazać system w oknie Wszystkie konta i wciskając przycisk dodać go do okna Konta przypisane do roli, tak jak pokazano na rysunku poniżej. Następnie należy przejść na zakładkę Uprawnienia, wskazać rolę Rola domyślna (Lokalna), wybrać opcję Aplikacje zdefiniowane w organizacji, na liście Wybierz grupę aplikacji wskazać pozycję Domyślna, następnie na liście Wskaż aplikację wybrać pozycję z pełnym adresem skrytki utworzonej w pkt1 i podobnie jak w poprzednim kroku, należy przenieść wszystkie pozycje z listy Pozostałe 4/14

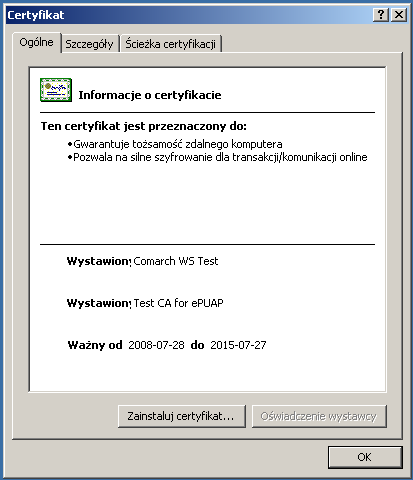

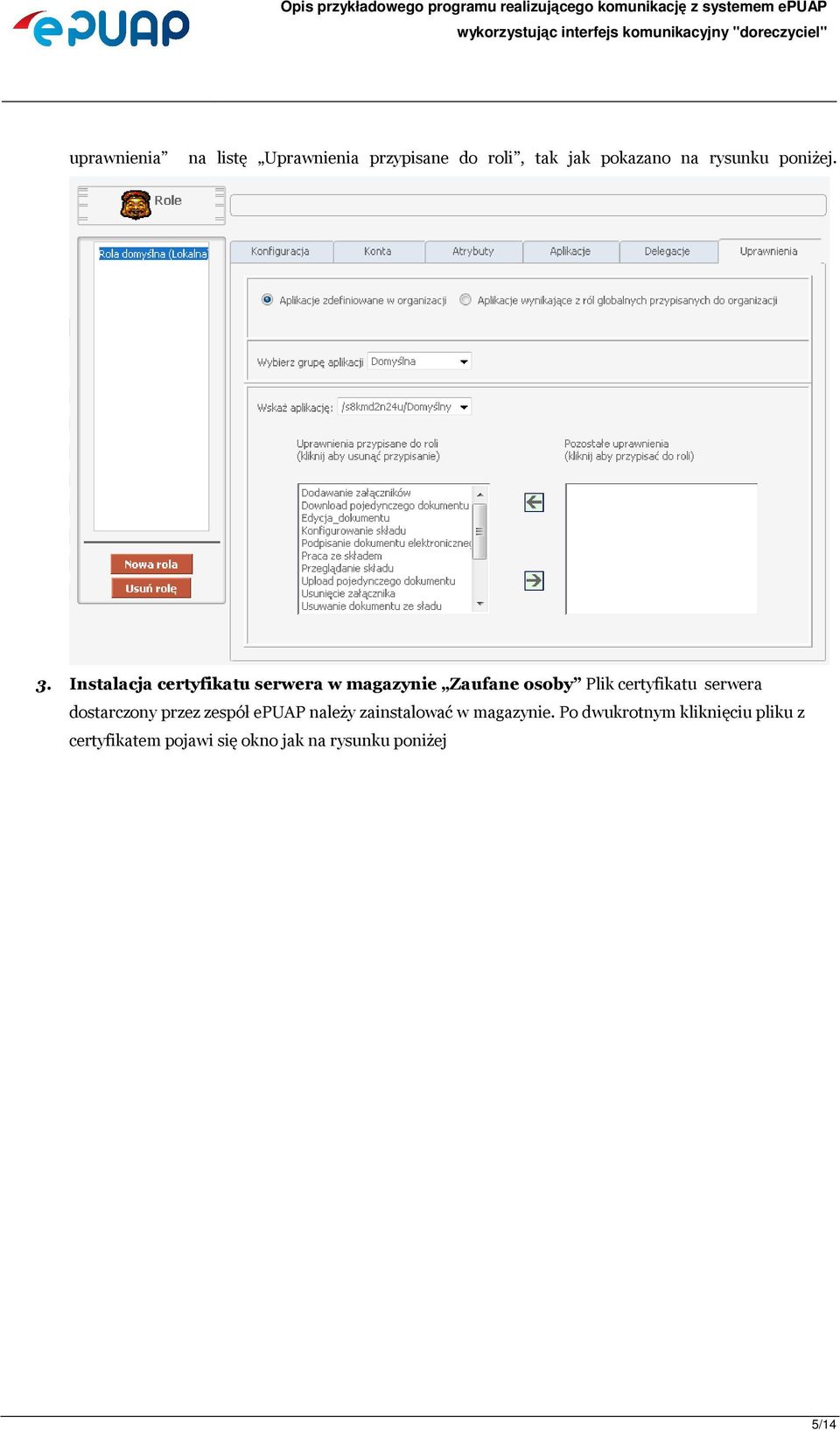

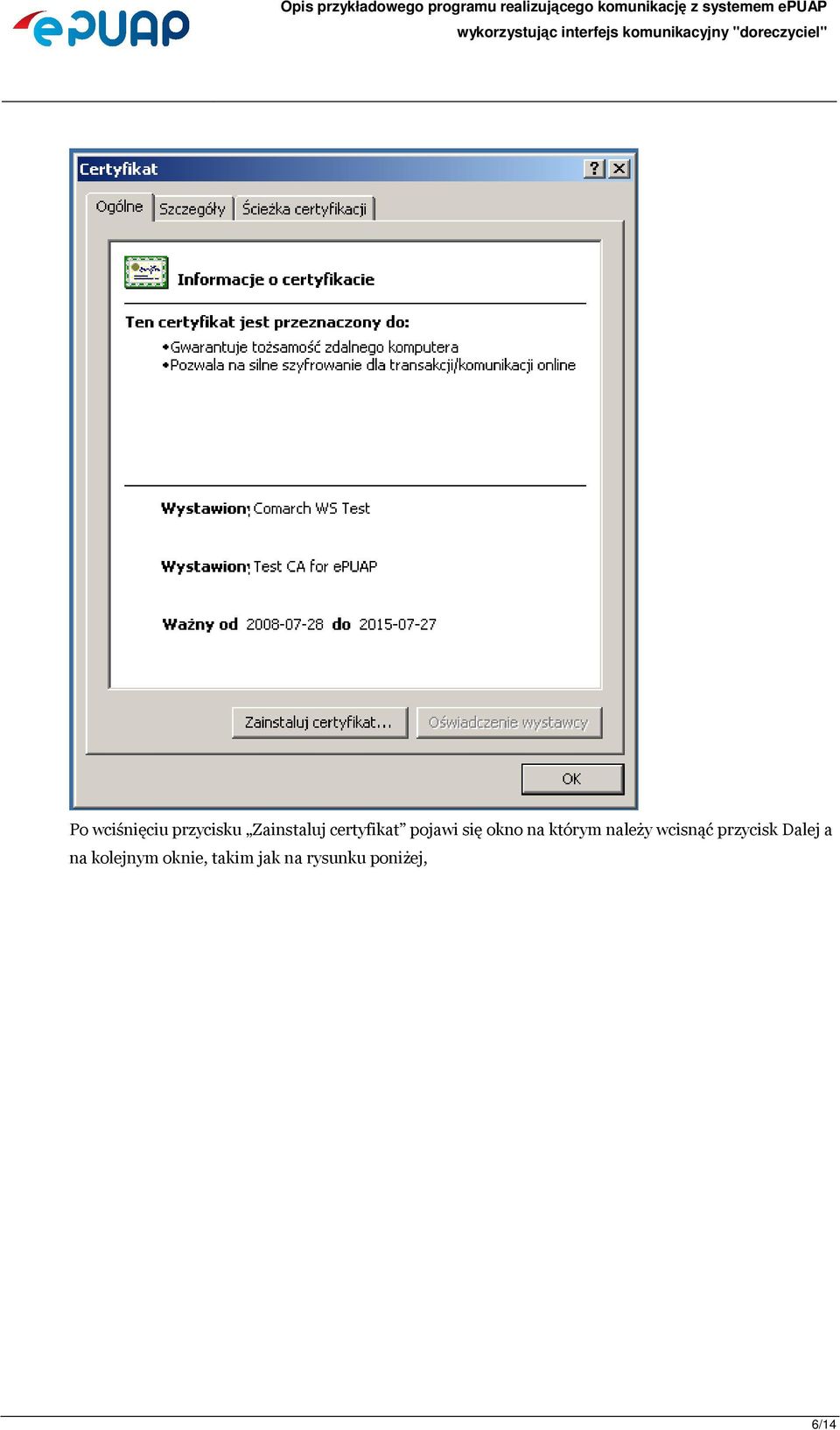

5 uprawnienia na listę Uprawnienia przypisane do roli, tak jak pokazano na rysunku poniżej. 3. Instalacja certyfikatu serwera w magazynie Zaufane osoby Plik certyfikatu serwera dostarczony przez zespół epuap należy zainstalować w magazynie. Po dwukrotnym kliknięciu pliku z certyfikatem pojawi się okno jak na rysunku poniżej 5/14

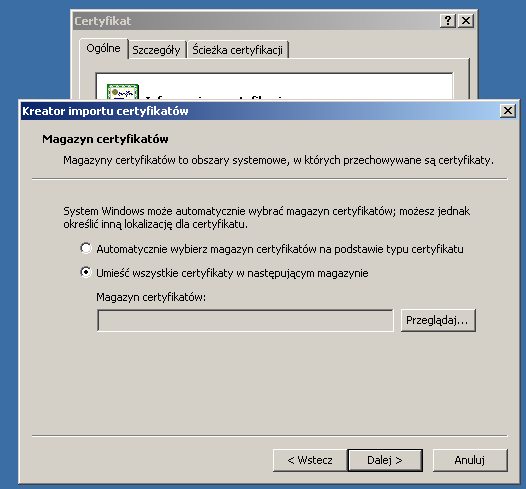

6 Po wciśnięciu przycisku Zainstaluj certyfikat pojawi się okno na którym należy wcisnąć przycisk Dalej a na kolejnym oknie, takim jak na rysunku poniżej, 6/14

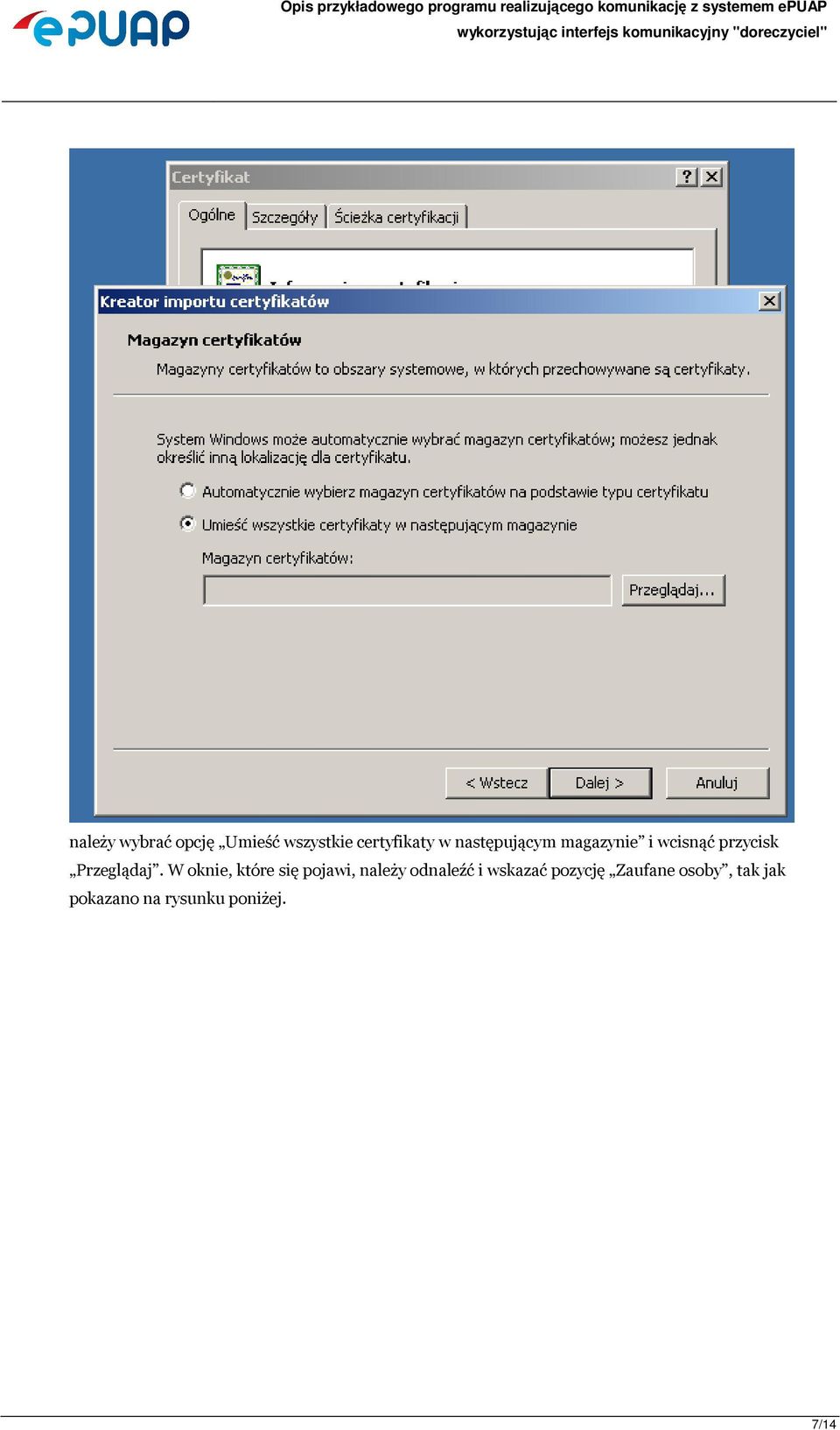

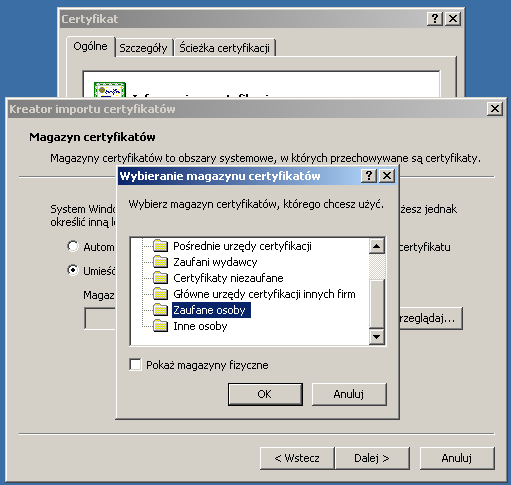

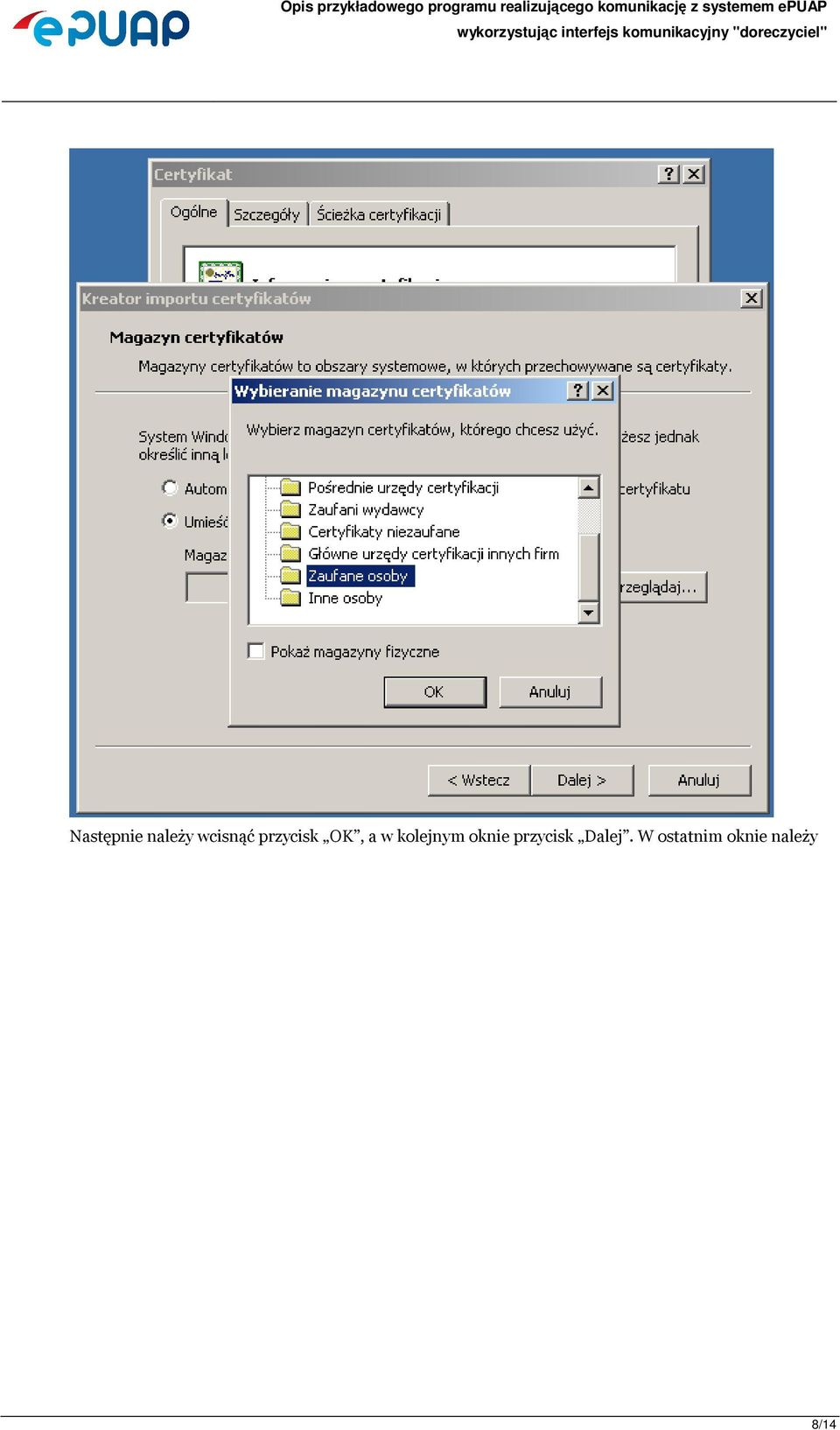

7 należy wybrać opcję Umieść wszystkie certyfikaty w następującym magazynie i wcisnąć przycisk Przeglądaj. W oknie, które się pojawi, należy odnaleźć i wskazać pozycję Zaufane osoby, tak jak pokazano na rysunku poniżej. 7/14

8 Następnie należy wcisnąć przycisk OK, a w kolejnym oknie przycisk Dalej. W ostatnim oknie należy 8/14

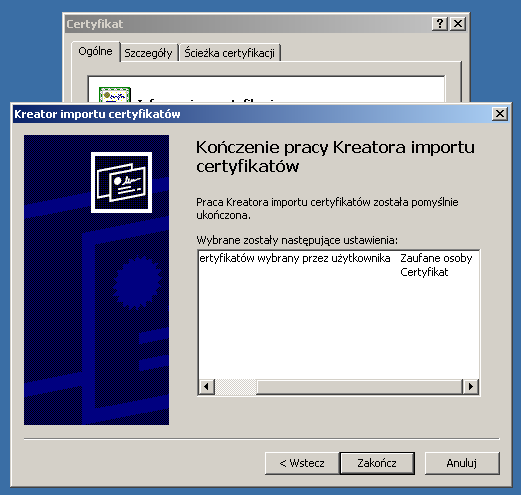

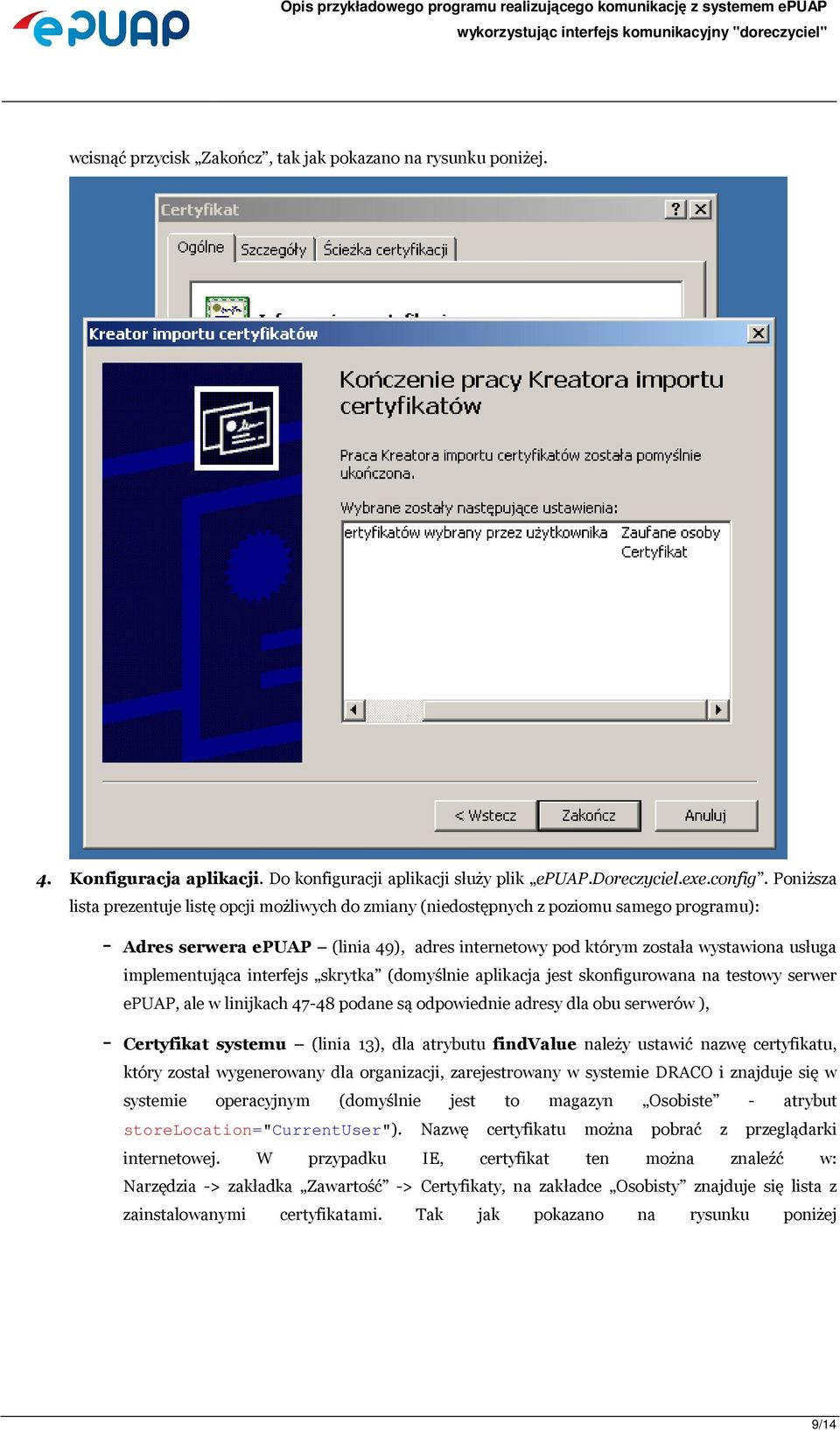

9 wcisnąć przycisk Zakończ, tak jak pokazano na rysunku poniżej. 4. Konfiguracja aplikacji. Do konfiguracji aplikacji służy plik epuap.doreczyciel.exe.config. Poniższa lista prezentuje listę opcji możliwych do zmiany (niedostępnych z poziomu samego programu): - Adres serwera epuap (linia 49), adres internetowy pod którym została wystawiona usługa implementująca interfejs skrytka (domyślnie aplikacja jest skonfigurowana na testowy serwer epuap, ale w linijkach podane są odpowiednie adresy dla obu serwerów ), - Certyfikat systemu (linia 13), dla atrybutu findvalue należy ustawić nazwę certyfikatu, który został wygenerowany dla organizacji, zarejestrowany w systemie DRACO i znajduje się w systemie operacyjnym (domyślnie jest to magazyn Osobiste - atrybut storelocation="currentuser"). Nazwę certyfikatu można pobrać z przeglądarki internetowej. W przypadku IE, certyfikat ten można znaleźć w: Narzędzia -> zakładka Zawartość -> Certyfikaty, na zakładce Osobisty znajduje się lista z zainstalowanymi certyfikatami. Tak jak pokazano na rysunku poniżej 9/14

10 Zgodnie z powyższym przykładem do konfiguracji można wpisać nazwę Podlasie bądź CPI_test. - Certyfikat serwera - należy upewnić się czy certyfikat serwera który został przekazany od zespołu epuap (lub dostarczony z programem) jest ten sam który widnieje w konfiguracji. Certyfikat ten rejestruje się w systemie tak jak opisano w pkt3. Zgodnie z przykładem z pkt3, nazwa w konfiguracji powinna być Comarch WS Test 10/14

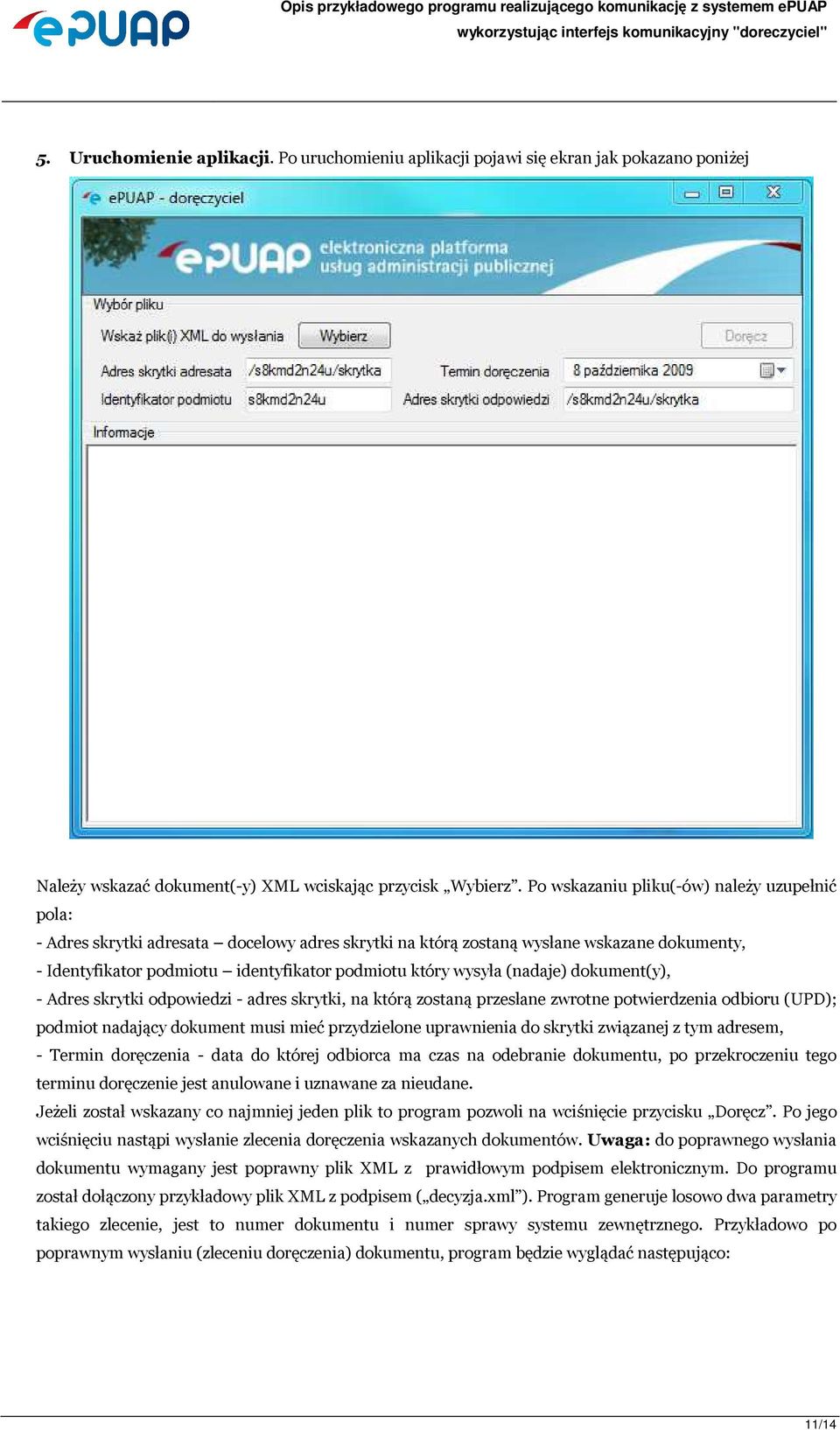

11 5. Uruchomienie aplikacji. Po uruchomieniu aplikacji pojawi się ekran jak pokazano poniżej Należy wskazać dokument(-y) XML wciskając przycisk Wybierz. Po wskazaniu pliku(-ów) należy uzupełnić pola: - Adres skrytki adresata docelowy adres skrytki na którą zostaną wysłane wskazane dokumenty, - Identyfikator podmiotu identyfikator podmiotu który wysyła (nadaje) dokument(y), - Adres skrytki odpowiedzi - adres skrytki, na którą zostaną przesłane zwrotne potwierdzenia odbioru (UPD); podmiot nadający dokument musi mieć przydzielone uprawnienia do skrytki związanej z tym adresem, - Termin doręczenia - data do której odbiorca ma czas na odebranie dokumentu, po przekroczeniu tego terminu doręczenie jest anulowane i uznawane za nieudane. Jeżeli został wskazany co najmniej jeden plik to program pozwoli na wciśnięcie przycisku Doręcz. Po jego wciśnięciu nastąpi wysłanie zlecenia doręczenia wskazanych dokumentów. Uwaga: do poprawnego wysłania dokumentu wymagany jest poprawny plik XML z prawidłowym podpisem elektronicznym. Do programu został dołączony przykładowy plik XML z podpisem ( decyzja.xml ). Program generuje losowo dwa parametry takiego zlecenie, jest to numer dokumentu i numer sprawy systemu zewnętrznego. Przykładowo po poprawnym wysłaniu (zleceniu doręczenia) dokumentu, program będzie wyglądać następująco: 11/14

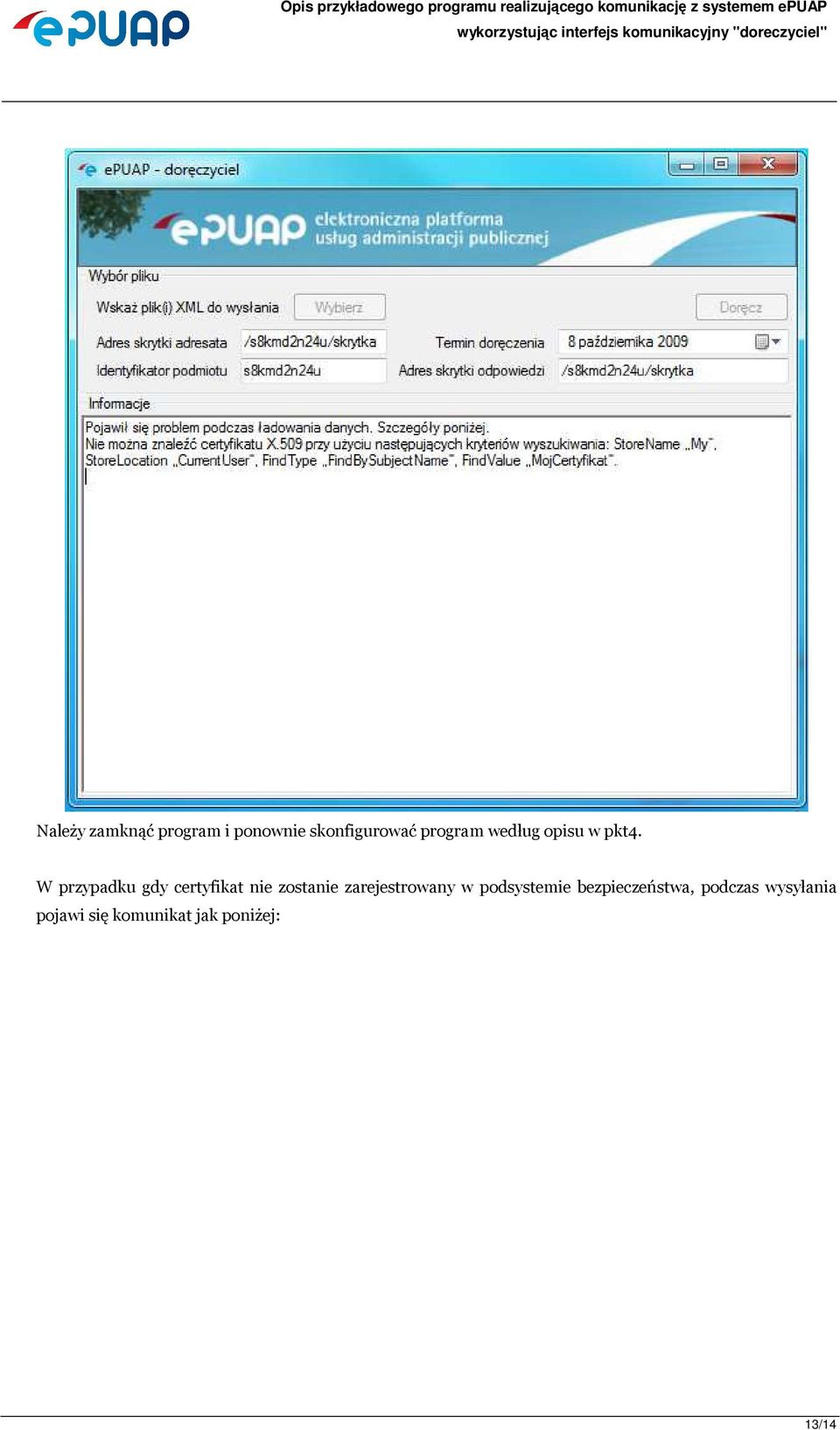

12 Problemy Gdy w systemie brak jest certyfikatu który służy do autoryzacji w systemie epuap i jest on podany w konfiguracji programu pojawi się następujący komunikat: 12/14

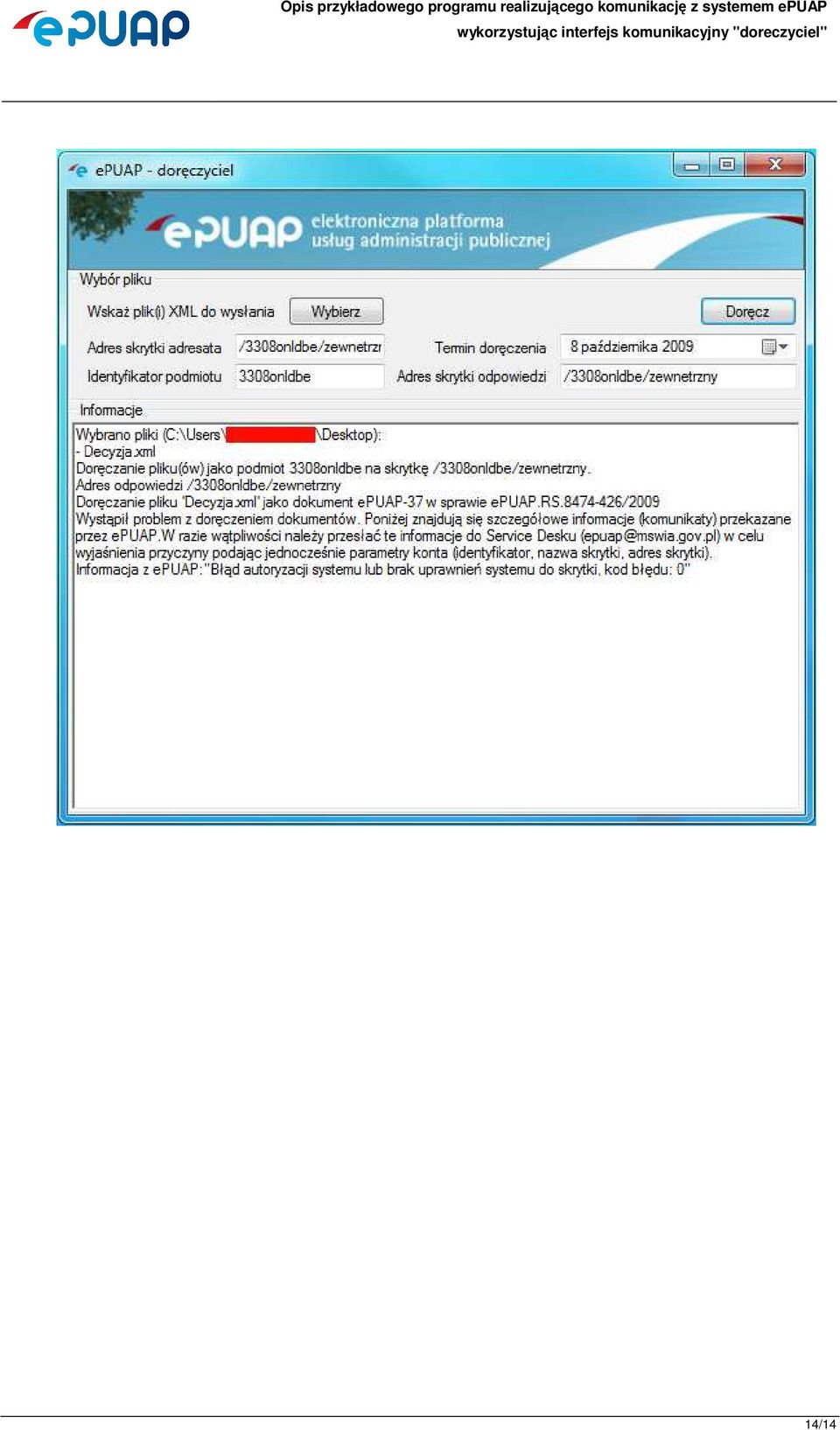

13 Należy zamknąć program i ponownie skonfigurować program według opisu w pkt4. W przypadku gdy certyfikat nie zostanie zarejestrowany w podsystemie bezpieczeństwa, podczas wysyłania pojawi się komunikat jak poniżej: 13/14

14 14/14
