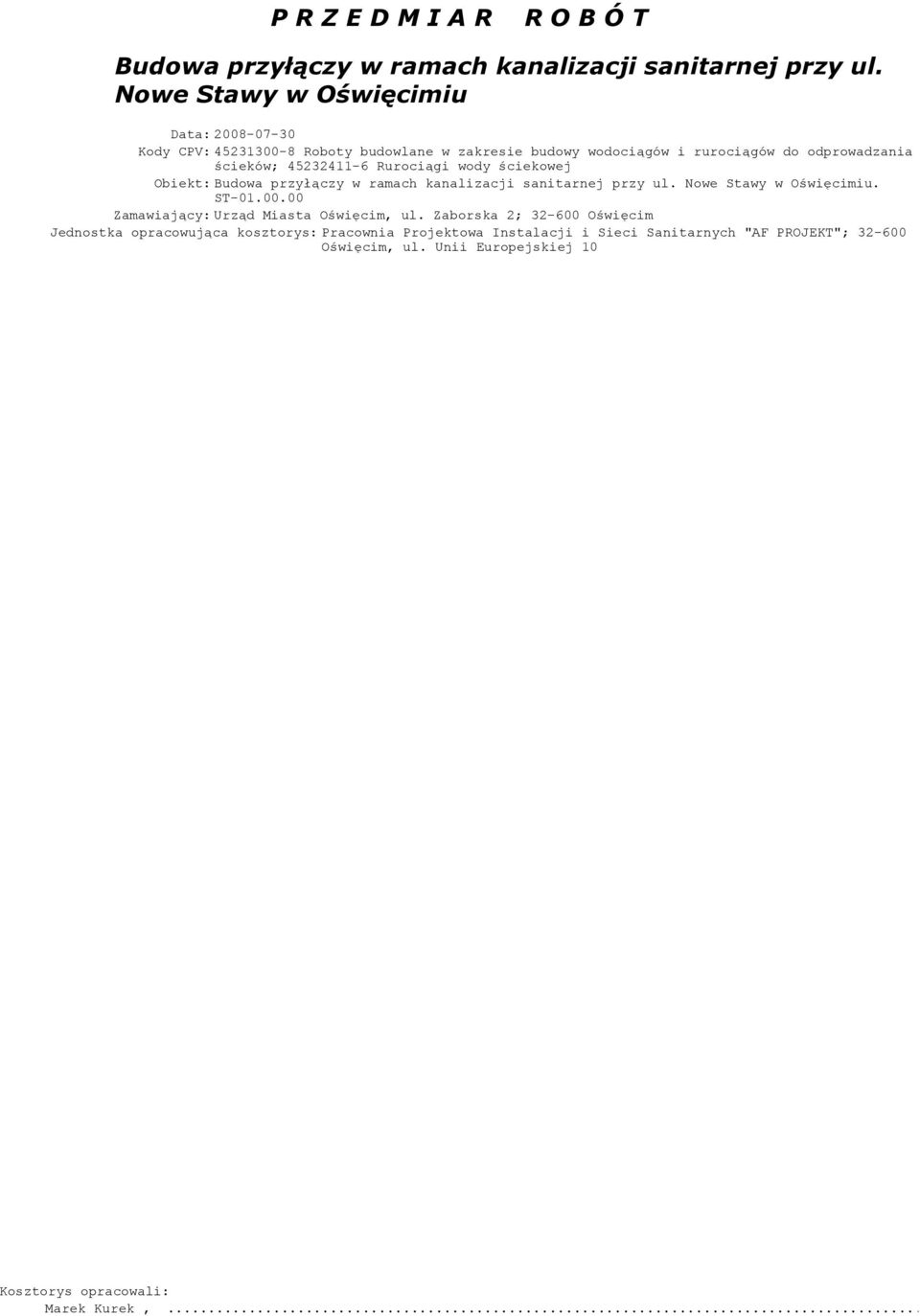

1 P R Z E D M I A R R O B Ó T Budowa przyłączy w ramach kanalizacji sanitarnej przy ul. Nowe Stawy w Oświęcimiu Data: Kody CPV: Roboty budowlane w zakresie budowy wodociągów i rurociągów do odprowadzania ścieków; Rurociągi wody ściekowej Obiekt: Budowa przyłączy w ramach kanalizacji sanitarnej przy ul. Nowe Stawy w Oświęcimiu. ST Zamawiający: Urząd Miasta Oświęcim, ul. Zaborska 2; Oświęcim Jednostka opracowująca kosztorys: Pracownia Projektowa Instalacji i Sieci Sanitarnych "AF PROJEKT"; Oświęcim, ul. Unii Europejskiej 10 Kosztorys opracowali: Marek Kurek,...

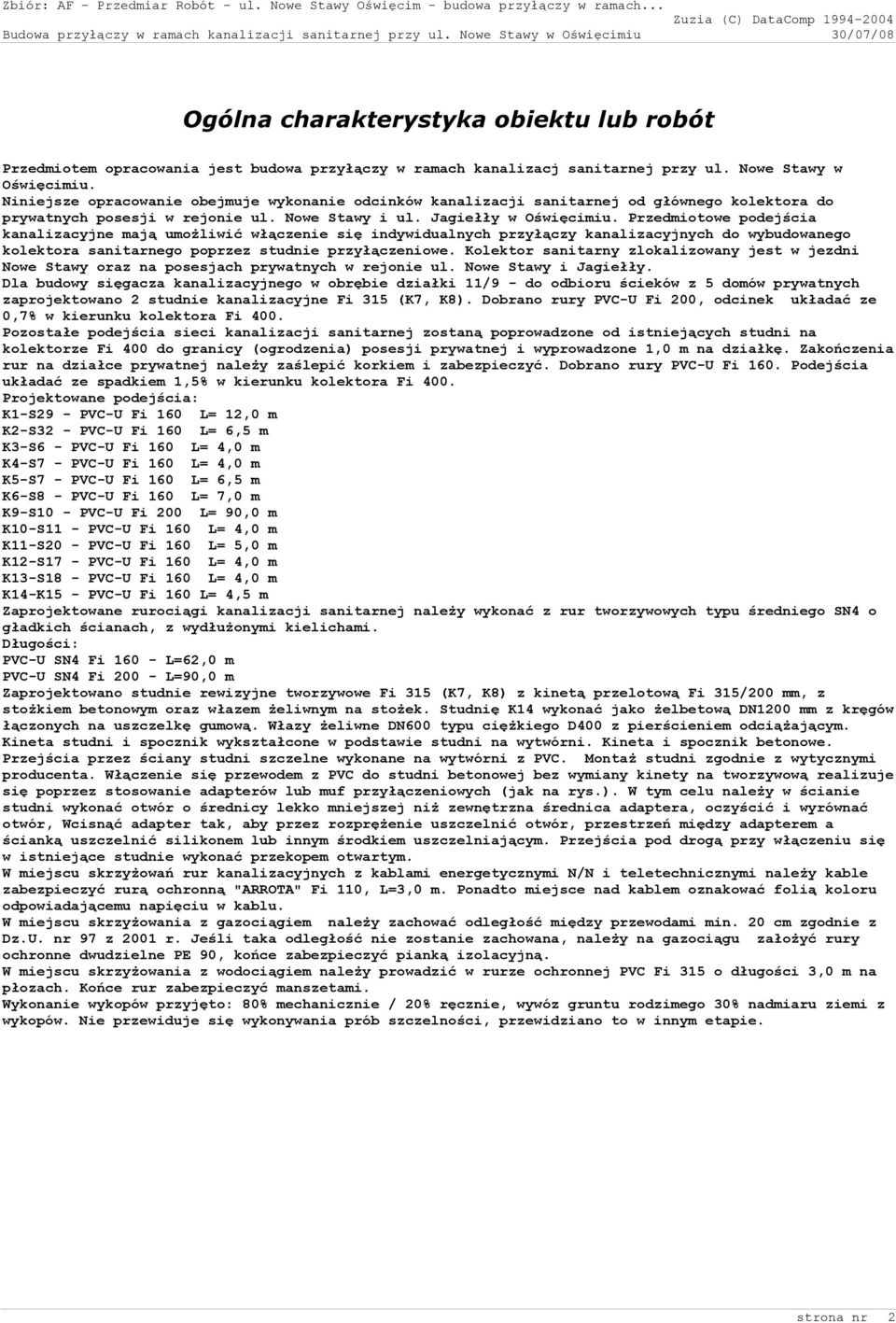

2 Ogólna charakterystyka obiektu lub robót Przedmiotem opracowania jest budowa przyłączy w ramach kanalizacj sanitarnej przy ul. Nowe Stawy w Oświęcimiu. Niniejsze opracowanie obejmuje wykonanie odcinków kanalizacji sanitarnej od głównego kolektora do prywatnych posesji w rejonie ul. Nowe Stawy i ul. Jagiełły w Oświęcimiu. Przedmiotowe podejścia kanalizacyjne mają umożliwić włączenie się indywidualnych przyłączy kanalizacyjnych do wybudowanego kolektora sanitarnego poprzez studnie przyłączeniowe. Kolektor sanitarny zlokalizowany jest w jezdni Nowe Stawy oraz na posesjach prywatnych w rejonie ul. Nowe Stawy i Jagiełły. Dla budowy sięgacza kanalizacyjnego w obrębie działki 11/9 - do odbioru ścieków z 5 domów prywatnych zaprojektowano 2 studnie kanalizacyjne Fi 315 (K7, K8). Dobrano rury PVC-U Fi 200, odcinek układać ze 0,7% w kierunku kolektora Fi 400. Pozostałe podejścia sieci kanalizacji sanitarnej zostaną poprowadzone od istniejących studni na kolektorze Fi 400 do granicy (ogrodzenia) posesji prywatnej i wyprowadzone 1,0 m na działkę. Zakończenia rur na działce prywatnej należy zaślepić korkiem i zabezpieczyć. Dobrano rury PVC-U Fi 160. Podejścia układać ze spadkiem 1,5% w kierunku kolektora Fi 400. Projektowane podejścia: K1-S29 - PVC-U Fi 160 L= 12,0 m K2-S32 - PVC-U Fi 160 L= 6,5 m K3-S6 - PVC-U Fi 160 L= 4,0 m K4-S7 - PVC-U Fi 160 L= 4,0 m K5-S7 - PVC-U Fi 160 L= 6,5 m K6-S8 - PVC-U Fi 160 L= 7,0 m K9-S10 - PVC-U Fi 200 L= 90,0 m K10-S11 - PVC-U Fi 160 L= 4,0 m K11-S20 - PVC-U Fi 160 L= 5,0 m K12-S17 - PVC-U Fi 160 L= 4,0 m K13-S18 - PVC-U Fi 160 L= 4,0 m K14-K15 - PVC-U Fi 160 L= 4,5 m Zaprojektowane rurociągi kanalizacji sanitarnej należy wykonać z rur tworzywowych typu średniego SN4 o gładkich ścianach, z wydłużonymi kielichami. Długości: PVC-U SN4 Fi L=62,0 m PVC-U SN4 Fi L=90,0 m Zaprojektowano studnie rewizyjne tworzywowe Fi 315 (K7, K8) z kinetą przelotową Fi 315/200 mm, z stożkiem betonowym oraz włazem żeliwnym na stożek. Studnię K14 wykonać jako żelbetową DN1200 mm z kręgów łączonych na uszczelkę gumową. Włazy żeliwne DN600 typu ciężkiego D400 z pierścieniem odciążającym. Kineta studni i spocznik wykształcone w podstawie studni na wytwórni. Kineta i spocznik betonowe. Przejścia przez ściany studni szczelne wykonane na wytwórni z PVC. Montaż studni zgodnie z wytycznymi producenta. Włączenie się przewodem z PVC do studni betonowej bez wymiany kinety na tworzywową realizuje się poprzez stosowanie adapterów lub muf przyłączeniowych (jak na rys.). W tym celu należy w ścianie studni wykonać otwór o średnicy lekko mniejszej niż zewnętrzna średnica adaptera, oczyścić i wyrównać otwór, Wcisnąć adapter tak, aby przez rozprężenie uszczelnić otwór, przestrzeń między adapterem a ścianką uszczelnić silikonem lub innym środkiem uszczelniającym. Przejścia pod drogą przy włączeniu się w istniejące studnie wykonać przekopem otwartym. W miejscu skrzyżowań rur kanalizacyjnych z kablami energetycznymi N/N i teletechnicznymi należy kable zabezpieczyć rurą ochronną "ARROTA" Fi 110, L=3,0 m. Ponadto miejsce nad kablem oznakować folią koloru odpowiadającemu napięciu w kablu. W miejscu skrzyżowania z gazociągiem należy zachować odległość między przewodami min. 20 cm zgodnie z Dz.U. nr 97 z 2001 r. Jeśli taka odległość nie zostanie zachowana, należy na gazociągu założyć rury ochronne dwudzielne PE 90, końce zabezpieczyć pianką izolacyjną. W miejscu skrzyżowania z wodociągiem należy prowadzić w rurze ochronnej PVC Fi 315 o długości 3,0 m na płozach. Końce rur zabezpieczyć manszetami. Wykonanie wykopów przyjęto: 80% mechanicznie / 20% ręcznie, wywóz gruntu rodzimego 30% nadmiaru ziemi z wykopów. Nie przewiduje się wykonywania prób szczelności, przewidziano to w innym etapie. strona nr 2

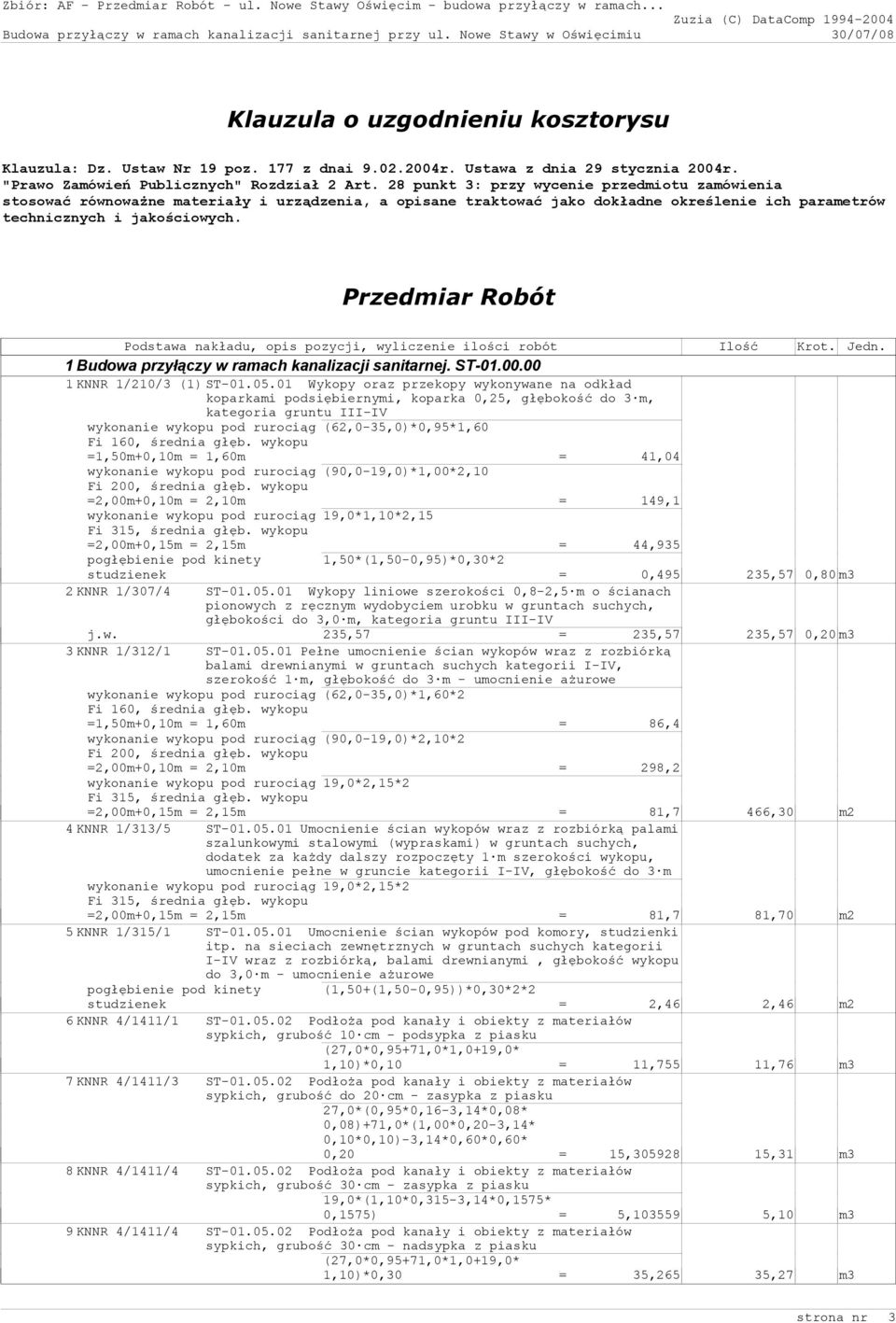

3 Klauzula o uzgodnieniu kosztorysu Klauzula: Dz. Ustaw Nr 19 poz. 177 z dnai r. Ustawa z dnia 29 stycznia 2004r. "Prawo Zamówień Publicznych" Rozdział 2 Art. 28 punkt 3: przy wycenie przedmiotu zamówienia stosować równoważne materiały i urządzenia, a opisane traktować jako dokładne określenie ich parametrów technicznych i jakościowych. Przedmiar Robót Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 1 Budowa przyłączy w ramach kanalizacji sanitarnej. ST KNNR 1/210/3 (1) ST Wykopy oraz przekopy wykonywane na odkład koparkami podsiębiernymi, koparka 0,25, głębokość do 3 m, kategoria gruntu III-IV wykonanie wykopu pod rurociąg (62,0-35,0)*0,95*1,60 Fi 160, średnia głęb. wykopu =1,50m+0,10m = 1,60m = 41,04 wykonanie wykopu pod rurociąg (90,0-19,0)*1,00*2,10 Fi 200, średnia głęb. wykopu =2,00m+0,10m = 2,10m = 149,1 wykonanie wykopu pod rurociąg 19,0*1,10*2,15 Fi 315, średnia głęb. wykopu =2,00m+0,15m = 2,15m = 44,935 pogłębienie pod kinety 1,50*(1,50-0,95)*0,30*2 studzienek = 0, ,57 0,80 m3 2 KNNR 1/307/4 ST Wykopy liniowe szerokości 0,8-2,5 m o ścianach pionowych z ręcznym wydobyciem urobku w gruntach suchych, głębokości do 3,0 m, kategoria gruntu III-IV j.w. 235,57 = 235,57 235,57 0,20 m3 3 KNNR 1/312/1 ST Pełne umocnienie ścian wykopów wraz z rozbiórką balami drewnianymi w gruntach suchych kategorii I-IV, szerokość 1 m, głębokość do 3 m - umocnienie ażurowe wykonanie wykopu pod rurociąg (62,0-35,0)*1,60*2 Fi 160, średnia głęb. wykopu =1,50m+0,10m = 1,60m = 86,4 wykonanie wykopu pod rurociąg (90,0-19,0)*2,10*2 Fi 200, średnia głęb. wykopu =2,00m+0,10m = 2,10m = 298,2 wykonanie wykopu pod rurociąg 19,0*2,15*2 Fi 315, średnia głęb. wykopu =2,00m+0,15m = 2,15m = 81,7 466,30 m2 4 KNNR 1/313/5 ST Umocnienie ścian wykopów wraz z rozbiórką palami szalunkowymi stalowymi (wypraskami) w gruntach suchych, dodatek za każdy dalszy rozpoczęty 1 m szerokości wykopu, umocnienie pełne w gruncie kategorii I-IV, głębokość do 3 m wykonanie wykopu pod rurociąg 19,0*2,15*2 Fi 315, średnia głęb. wykopu =2,00m+0,15m = 2,15m = 81,7 81,70 m2 5 KNNR 1/315/1 ST Umocnienie ścian wykopów pod komory, studzienki itp. na sieciach zewnętrznych w gruntach suchych kategorii I-IV wraz z rozbiórką, balami drewnianymi, głębokość wykopu do 3,0 m - umocnienie ażurowe pogłębienie pod kinety (1,50+(1,50-0,95))*0,30*2*2 studzienek = 2,46 2,46 m2 6 KNNR 4/1411/1 ST Podłoża pod kanały i obiekty z materiałów sypkich, grubość 10 cm - podsypka z piasku (27,0*0,95+71,0*1,0+19,0* 1,10)*0,10 = 11,755 11,76 m3 7 KNNR 4/1411/3 ST Podłoża pod kanały i obiekty z materiałów sypkich, grubość do 20 cm - zasypka z piasku 27,0*(0,95*0,16-3,14*0,08* 0,08)+71,0*(1,00*0,20-3,14* 0,10*0,10)-3,14*0,60*0,60* 0,20 = 15, ,31 m3 8 KNNR 4/1411/4 ST Podłoża pod kanały i obiekty z materiałów sypkich, grubość 30 cm - zasypka z piasku 19,0*(1,10*0,315-3,14*0,1575* 0,1575) = 5, ,10 m3 9 KNNR 4/1411/4 ST Podłoża pod kanały i obiekty z materiałów sypkich, grubość 30 cm - nadsypka z piasku (27,0*0,95+71,0*1,0+19,0* 1,10)*0,30 = 35,265 35,27 m3 strona nr 3

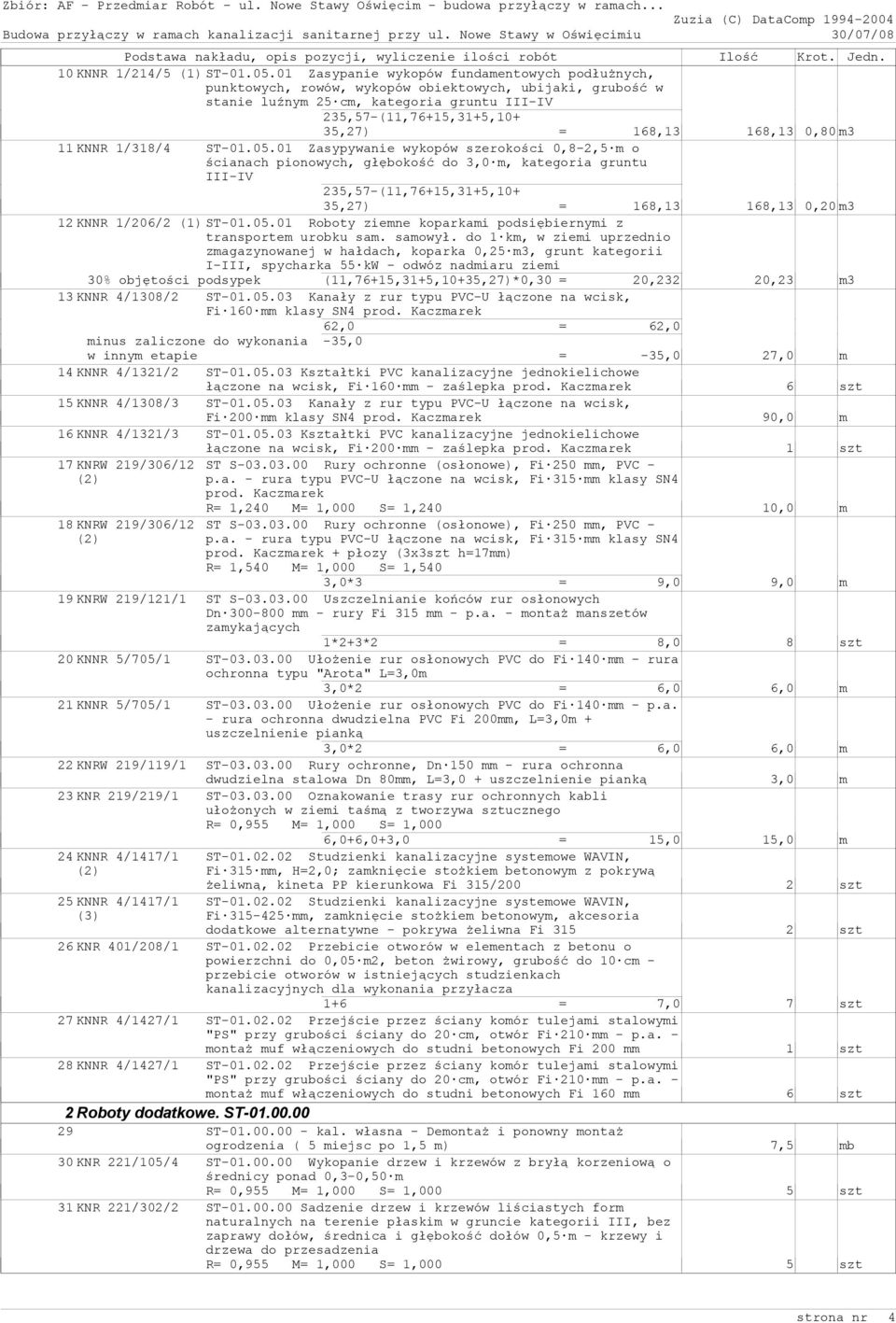

4 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 10 KNNR 1/214/5 (1) ST Zasypanie wykopów fundamentowych podłużnych, punktowych, rowów, wykopów obiektowych, ubijaki, grubość w stanie luźnym 25 cm, kategoria gruntu III-IV 235,57-(11,76+15,31+5,10+ 35,27) = 168,13 168,13 0,80 m3 11 KNNR 1/318/4 ST Zasypywanie wykopów szerokości 0,8-2,5 m o ścianach pionowych, głębokość do 3,0 m, kategoria gruntu III-IV 235,57-(11,76+15,31+5,10+ 35,27) = 168,13 168,13 0,20 m3 12 KNNR 1/206/2 (1) ST Roboty ziemne koparkami podsiębiernymi z transportem urobku sam. samowył. do 1 km, w ziemi uprzednio zmagazynowanej w hałdach, koparka 0,25 m3, grunt kategorii I-III, spycharka 55 kw - odwóz nadmiaru ziemi 30% objętości podsypek (11,76+15,31+5,10+35,27)*0,30 = 20,232 20,23 m3 13 KNNR 4/1308/2 ST Kanały z rur typu PVC-U łączone na wcisk, Fi 160 mm klasy SN4 prod. Kaczmarek 62,0 = 62,0 minus zaliczone do wykonania -35,0 w innym etapie = -35,0 27,0 m 14 KNNR 4/1321/2 ST Kształtki PVC kanalizacyjne jednokielichowe łączone na wcisk, Fi 160 mm - zaślepka prod. Kaczmarek 6 szt 15 KNNR 4/1308/3 ST Kanały z rur typu PVC-U łączone na wcisk, Fi 200 mm klasy SN4 prod. Kaczmarek 90,0 m 16 KNNR 4/1321/3 ST Kształtki PVC kanalizacyjne jednokielichowe łączone na wcisk, Fi 200 mm - zaślepka prod. Kaczmarek 1 szt 17 KNRW 219/306/12 (2) 18 KNRW 219/306/12 (2) ST S Rury ochronne (osłonowe), Fi 250 mm, PVC - p.a. - rura typu PVC-U łączone na wcisk, Fi 315 mm klasy SN4 prod. Kaczmarek R= 1,240 M= 1,000 S= 1,240 10,0 m ST S Rury ochronne (osłonowe), Fi 250 mm, PVC - p.a. - rura typu PVC-U łączone na wcisk, Fi 315 mm klasy SN4 prod. Kaczmarek + płozy (3x3szt h=17mm) R= 1,540 M= 1,000 S= 1,540 3,0*3 = 9,0 9,0 m 19 KNRW 219/121/1 ST S Uszczelnianie końców rur osłonowych Dn mm - rury Fi 315 mm - p.a. - montaż manszetów zamykających 1*2+3*2 = 8,0 8 szt 20 KNNR 5/705/1 ST Ułożenie rur osłonowych PVC do Fi 140 mm - rura ochronna typu "Arota" L=3,0m 3,0*2 = 6,0 6,0 m 21 KNNR 5/705/1 ST Ułożenie rur osłonowych PVC do Fi 140 mm - p.a. - rura ochronna dwudzielna PVC Fi 200mm, L=3,0m + uszczelnienie pianką 3,0*2 = 6,0 6,0 m 22 KNRW 219/119/1 ST Rury ochronne, Dn 150 mm - rura ochronna dwudzielna stalowa Dn 80mm, L=3,0 + uszczelnienie pianką 3,0 m 23 KNR 219/219/1 ST Oznakowanie trasy rur ochronnych kabli ułożonych w ziemi taśmą z tworzywa sztucznego R= 0,955 M= 1,000 S= 1,000 6,0+6,0+3,0 = 15,0 15,0 m 24 KNNR 4/1417/1 (2) 25 KNNR 4/1417/1 (3) ST Studzienki kanalizacyjne systemowe WAVIN, Fi 315 mm, H=2,0; zamknięcie stożkiem betonowym z pokrywą żeliwną, kineta PP kierunkowa Fi 315/200 2 szt ST Studzienki kanalizacyjne systemowe WAVIN, Fi mm, zamknięcie stożkiem betonowym, akcesoria dodatkowe alternatywne - pokrywa żeliwna Fi szt 26 KNR 401/208/1 ST Przebicie otworów w elementach z betonu o powierzchni do 0,05 m2, beton żwirowy, grubość do 10 cm - przebicie otworów w istniejących studzienkach kanalizacyjnych dla wykonania przyłacza 1+6 = 7,0 7 szt 27 KNNR 4/1427/1 ST Przejście przez ściany komór tulejami stalowymi "PS" przy grubości ściany do 20 cm, otwór Fi 210 mm - p.a. - montaż muf włączeniowych do studni betonowych Fi 200 mm 1 szt 28 KNNR 4/1427/1 ST Przejście przez ściany komór tulejami stalowymi "PS" przy grubości ściany do 20 cm, otwór Fi 210 mm - p.a. - montaż muf włączeniowych do studni betonowych Fi 160 mm 6 szt 2 Roboty dodatkowe. ST ST kal. własna - Demontaż i ponowny montaż ogrodzenia ( 5 miejsc po 1,5 m) 7,5 mb 30 KNR 221/105/4 ST Wykopanie drzew i krzewów z bryłą korzeniową o średnicy ponad 0,3-0,50 m R= 0,955 M= 1,000 S= 1,000 5 szt 31 KNR 221/302/2 ST Sadzenie drzew i krzewów liściastych form naturalnych na terenie płaskim w gruncie kategorii III, bez zaprawy dołów, średnica i głębokość dołów 0,5 m - krzewy i drzewa do przesadzenia R= 0,955 M= 1,000 S= 1,000 5 szt strona nr 4

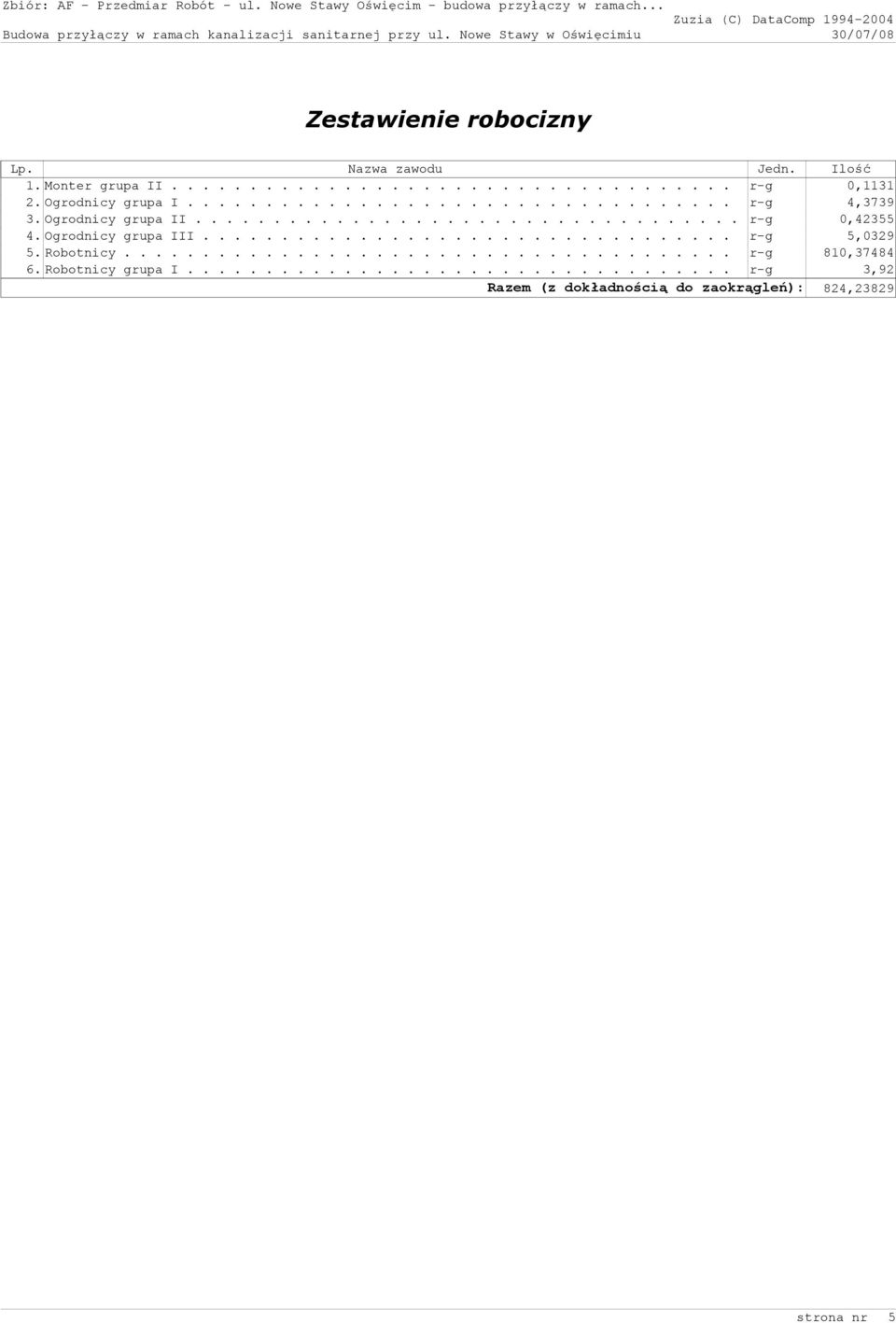

5 Zestawienie robocizny Lp. Nazwa zawodu Jedn. Ilość 1. Monter grupa II r-g 0, Ogrodnicy grupa I r-g 4, Ogrodnicy grupa II r-g 0, Ogrodnicy grupa III r-g 5, Robotnicy r-g 810, Robotnicy grupa I r-g 3,92 Razem (z dokładnością do zaokrągleń): 824,23829 strona nr 5

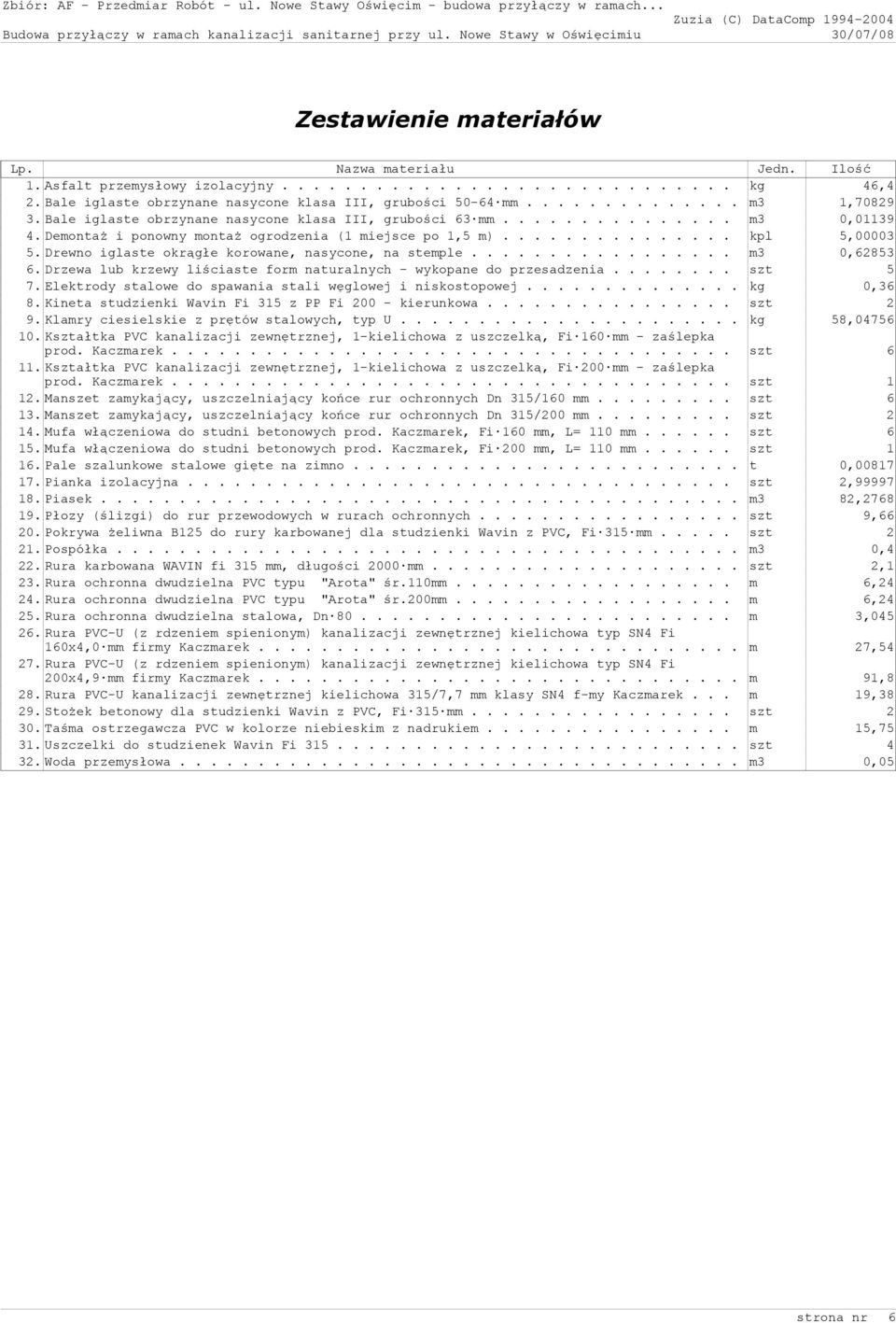

6 Zestawienie materiałów Lp. Nazwa materiału Jedn. Ilość 1. Asfalt przemysłowy izolacyjny kg 46,4 2. Bale iglaste obrzynane nasycone klasa III, grubości mm m3 1, Bale iglaste obrzynane nasycone klasa III, grubości 63 mm m3 0, Demontaż i ponowny montaż ogrodzenia (1 miejsce po 1,5 m) kpl 5, Drewno iglaste okrągłe korowane, nasycone, na stemple m3 0, Drzewa lub krzewy liściaste form naturalnych - wykopane do przesadzenia szt 5 7. Elektrody stalowe do spawania stali węglowej i niskostopowej kg 0,36 8. Kineta studzienki Wavin Fi 315 z PP Fi kierunkowa szt 2 9. Klamry ciesielskie z prętów stalowych, typ U kg 58, Kształtka PVC kanalizacji zewnętrznej, 1-kielichowa z uszczelką, Fi 160 mm - zaślepka prod. Kaczmarek szt Kształtka PVC kanalizacji zewnętrznej, 1-kielichowa z uszczelką, Fi 200 mm - zaślepka prod. Kaczmarek szt Manszet zamykający, uszczelniający końce rur ochronnych Dn 315/160 mm szt Manszet zamykający, uszczelniający końce rur ochronnych Dn 315/200 mm szt Mufa włączeniowa do studni betonowych prod. Kaczmarek, Fi 160 mm, L= 110 mm szt Mufa włączeniowa do studni betonowych prod. Kaczmarek, Fi 200 mm, L= 110 mm szt Pale szalunkowe stalowe gięte na zimno t 0, Pianka izolacyjna szt 2, Piasek m3 82, Płozy (ślizgi) do rur przewodowych w rurach ochronnych szt 9, Pokrywa żeliwna B125 do rury karbowanej dla studzienki Wavin z PVC, Fi 315 mm..... szt Pospółka m3 0,4 22. Rura karbowana WAVIN fi 315 mm, długości 2000 mm szt 2,1 23. Rura ochronna dwudzielna PVC typu "Arota" śr.110mm m 6, Rura ochronna dwudzielna PVC typu "Arota" śr.200mm m 6, Rura ochronna dwudzielna stalowa, Dn m 3, Rura PVC-U (z rdzeniem spienionym) kanalizacji zewnętrznej kielichowa typ SN4 Fi 160x4,0 mm firmy Kaczmarek m 27, Rura PVC-U (z rdzeniem spienionym) kanalizacji zewnętrznej kielichowa typ SN4 Fi 200x4,9 mm firmy Kaczmarek m 91,8 28. Rura PVC-U kanalizacji zewnętrznej kielichowa 315/7,7 mm klasy SN4 f-my Kaczmarek... m 19, Stożek betonowy dla studzienki Wavin z PVC, Fi 315 mm szt Taśma ostrzegawcza PVC w kolorze niebieskim z nadrukiem m 15, Uszczelki do studzienek Wavin Fi szt Woda przemysłowa m3 0,05 strona nr 6

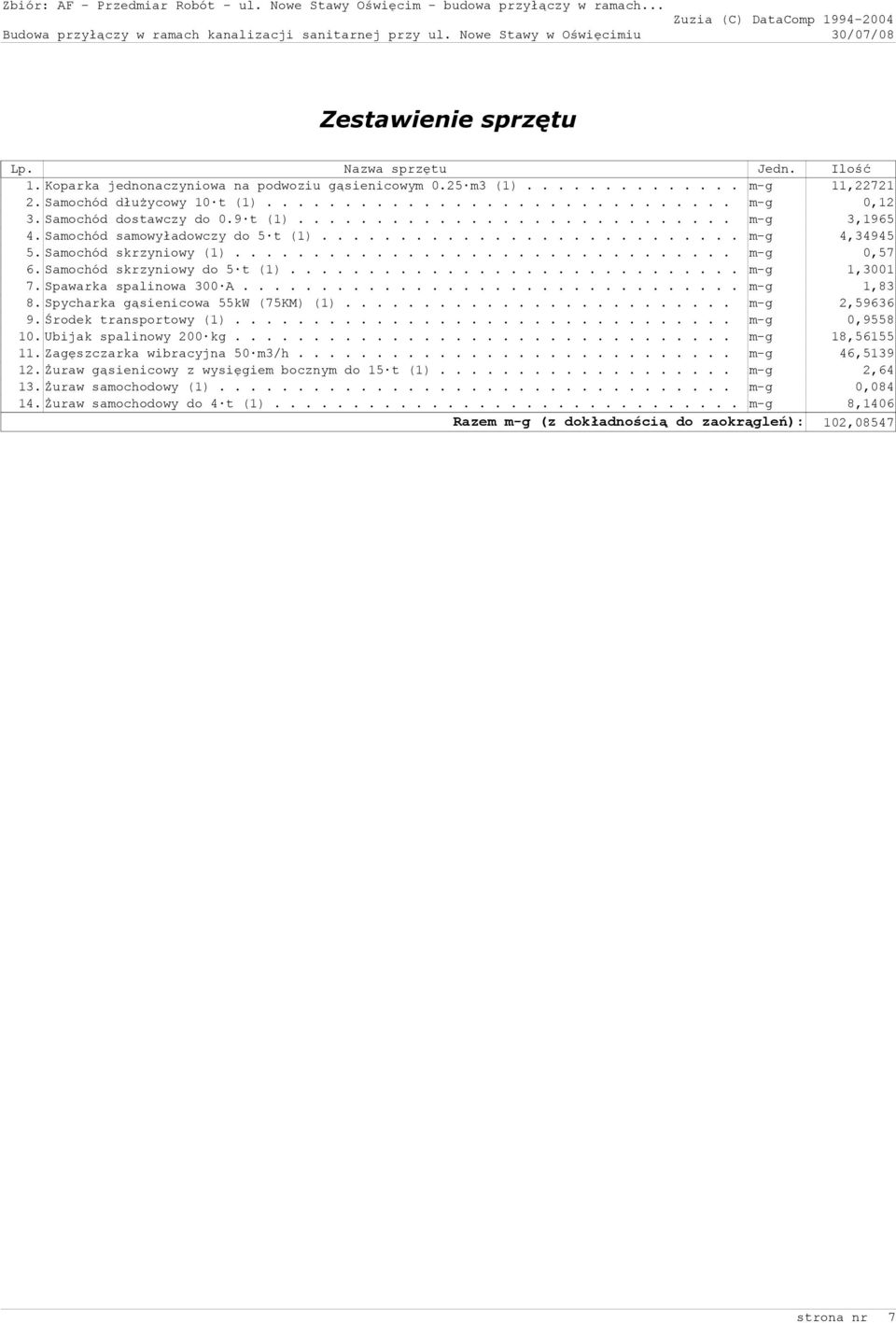

7 Zestawienie sprzętu Lp. Nazwa sprzętu Jedn. Ilość 1. Koparka jednonaczyniowa na podwoziu gąsienicowym 0.25 m3 (1) m-g 11, Samochód dłużycowy 10 t (1) m-g 0,12 3. Samochód dostawczy do 0.9 t (1) m-g 3, Samochód samowyładowczy do 5 t (1) m-g 4, Samochód skrzyniowy (1) m-g 0,57 6. Samochód skrzyniowy do 5 t (1) m-g 1, Spawarka spalinowa 300 A m-g 1,83 8. Spycharka gąsienicowa 55kW (75KM) (1) m-g 2, Środek transportowy (1) m-g 0, Ubijak spalinowy 200 kg m-g 18, Zagęszczarka wibracyjna 50 m3/h m-g 46, Żuraw gąsienicowy z wysięgiem bocznym do 15 t (1) m-g 2, Żuraw samochodowy (1) m-g 0, Żuraw samochodowy do 4 t (1) m-g 8,1406 Razem m-g (z dokładnością do zaokrągleń): 102,08547 strona nr 7
