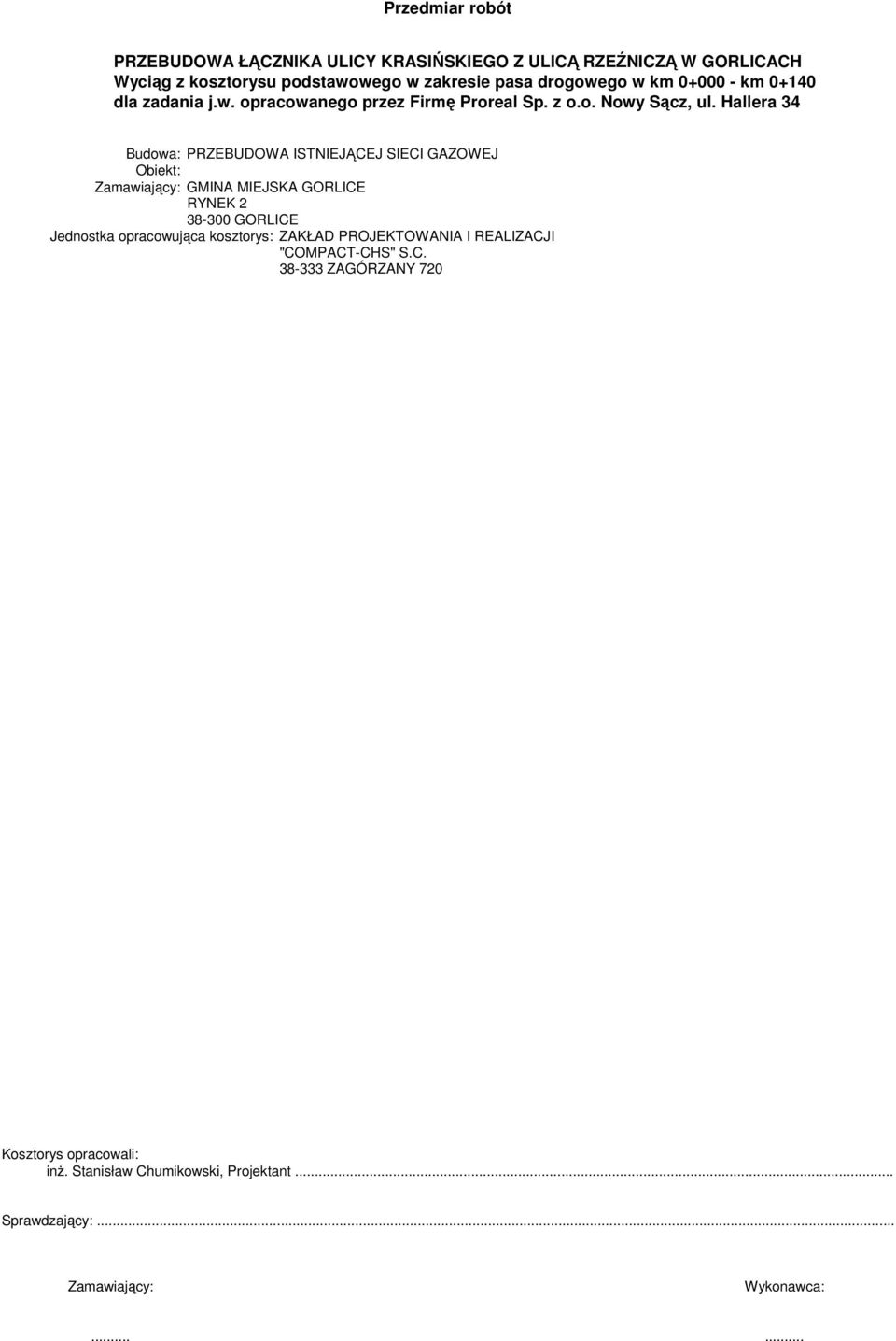

1 Przedmiar robót PRZEBUDOWA ŁĄCZNIKA ULICY KRASIŃSKIEGO Z ULICĄ RZEŹNICZĄ W GORLICACH Wyciąg z kosztorysu podstawowego w zakresie pasa drogowego w km km dla zadania j.w. opracowanego przez Firmę Proreal Sp. z o.o. Nowy Sącz, ul. Hallera 34 Budowa: PRZEBUDOWA ISTNIEJĄCEJ SIECI GAZOWEJ Obiekt: Zamawiający: GMINA MIEJSKA GORLICE RYNEK GORLICE Jednostka opracowująca kosztorys: ZAKŁAD PROJEKTOWANIA I REALIZACJI "COMPACT-CHS" S.C ZAGÓRZANY 720 Kosztorys opracowali: inŝ. Stanisław Chumikowski, Projektant... Sprawdzający:... Zamawiający: Wykonawca:......

Hallera 34 Budowa: PRZEBUDOWA ISTNIEJĄCEJ SIECI GAZOWEJ Obiekt: Zamawiający: GMINA MIEJSKA GORLICE RYNEK 2 38-300 GORLICE Jednostka opracowująca

2 strona nr: 2 Przedmiar robót Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 1 ROBOTY ZIEMNE - WYKOP 1 KNR 201/119/3 Roboty pomiarowe przy liniowych robotach ziemnych, trasa dróg w terenie równinnym 0,034+0,016 = 0,05 0,05 0,05 km 2 KNNR 1/210/3 (1) Wykopy oraz przekopy wykonywane na odkład koparkami podsiębiernymi, koparka 0,25-0,60, głębokość do 3 m, kategoria gruntu III-IV - 80% 1,28*0,9*30,4+1,38*0,9*16,2 = 55,14 1,5*1,5*1,22*4 = 10,98-0,2*66,12 = -13,22-11,3 = -11,30 41,60 41,60 m3 3 KNNR 1/202/4 Roboty ziemne wykonywane koparkami podsiębiernymi, z transportem urobku samochodami samowyładowczymi na odległość do 1 km, koparka 0,25 m3, kategoria gruntu III 50,0*0,25*0,9 = 11,25 11,25 11,25 m3 4 KNNR 1/208/2 (1) Nakłady uzupełniające do tablic za kaŝdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km samochodami samowyładowczymi, drogi o nawierzchni utwardzonej, kategoria gruntu I-IV, samochód do 5 t - lecz do 4 km 11,3 = 11,30 11,30 11,30 3 m3 5 KNNR 1/307/2 Wykopy liniowe szerokości 0,8-2,5 m o ścianach pionowych z ręcznym wydobyciem urobku w gruntach suchych, głębokości do 1,5 m, kategoria gruntu III-IV - 20% 13,22 = 13,22 13,22 13,22 m3 6 KNNR 1/527/10 MontaŜ i demontaŝ konstrukcji podwieszeń kabli energetycznych i telekomunikacyjnych (typ lekki), demontaŝ - element rozpiętości 12 m 8 = 8,00 8,00 8,00 kpl 7 KNRW 219/306/5 (1) Rury ochronne (osłonowe), Fi 110 mm, PE - rury AROTA PS 1 9,6 = 9,60 9,60 9,60 m 2 ROBOTY MONTAśOWE 8 KNNR 4/1411/1 PodłoŜa pod kanały i obiekty z materiałów sypkich, grubość 10 cm 50*0,1*0,9 = 4,50 4,50 4,50 m3 9 KNRW 219/301/8 MontaŜ rurociągów z rur polietylenowych (HDPE), rury w zwojach, Dn 90 mm 16,2 = 16,20 16,20 16,20 m 10 KNRW 219/301/10 MontaŜ rurociągów z rur polietylenowych (HDPE), rury proste, Dn 125 mm 30,4 = 30,40 30,40 30,40 m 11 KALKULACJA INDYWIDUALNA - Włączenie projektowanego odcinka fi 125 do czynnej sieci gazowej (wykonane przez dostawcę gazu) 2,00 kpl 12 KALKULACJA INDYWIDUALNA - Włączenie projektowanego odcinka fi. 90 do czynnej sieci gazowej (wykonane przez dostawcę gazu) 2,00 kpl 13 KNRW 219/302/6 Łączenie rur metodą zgrzewania czołowego, Dn 125 mm 11 = 11,00 11,00 11,00 złącze 14 KNRW 219/302/4 Łączenie rur metodą zgrzewania czołowego, Dn 90 mm 3 = 3,00 3,00 3,00 złącze 15 KNRW 219/303/10 (3) Połączenia za pomocą kształtek elektrooporowych, Dn 125 mm - PE kolana 90 st. 2 = 2,00 2,00 2,00 złącze 16 KNRW 219/303/10 (3) Połączenia za pomocą kształtek elektrooporowych, Dn 125 mm - PE łuk 45 st. 1 = 1,00 1,00 1,00 złącze 17 KNRW 219/303/8 (3) Połączenia za pomocą kształtek elektrooporowych, Dn 90 mm - PE łuk 45 st. 2 = 2,00 2,00 2,00 złącze

wykonywane na odkład koparkami podsiębiernymi, koparka 0,25-0,60, głębokość do 3 m, kategoria gruntu III-IV - 80% 1,28*0,9*30,4+1,38*0,9*16,2 = 55,14 1,5*1,5*1,22*4 = 10,98-0,2*66,12 = -13,22-11,3 =

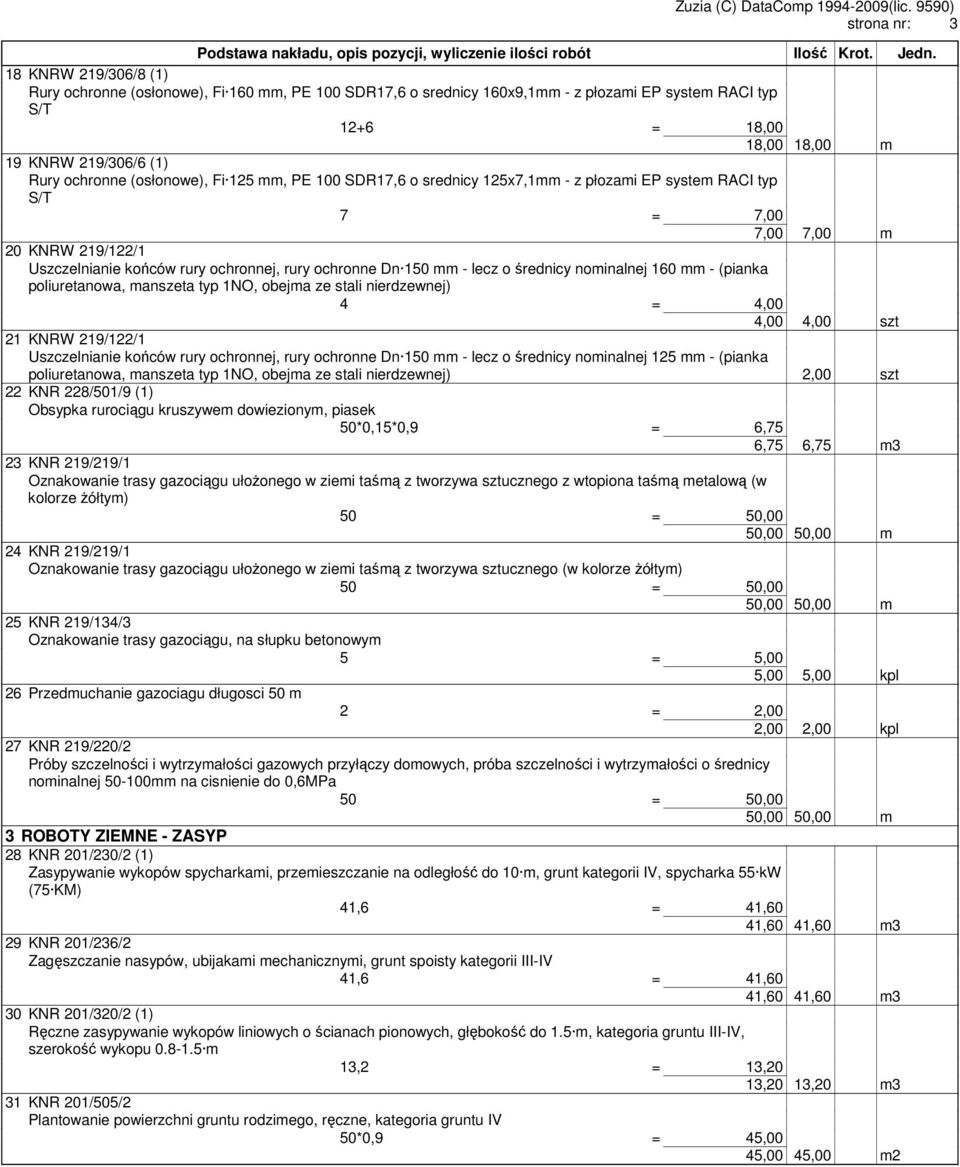

3 strona nr: 3 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 18 KNRW 219/306/8 (1) Rury ochronne (osłonowe), Fi 160 mm, PE 100 SDR17,6 o srednicy 160x9,1mm - z płozami EP system RACI typ S/T 12+6 = 18,00 18,00 18,00 m 19 KNRW 219/306/6 (1) Rury ochronne (osłonowe), Fi 125 mm, PE 100 SDR17,6 o srednicy 125x7,1mm - z płozami EP system RACI typ S/T 7 = 7,00 7,00 7,00 m 20 KNRW 219/122/1 Uszczelnianie końców rury ochronnej, rury ochronne Dn 150 mm - lecz o średnicy nominalnej 160 mm - (pianka poliuretanowa, manszeta typ 1NO, obejma ze stali nierdzewnej) 4 = 4,00 4,00 4,00 szt 21 KNRW 219/122/1 Uszczelnianie końców rury ochronnej, rury ochronne Dn 150 mm - lecz o średnicy nominalnej 125 mm - (pianka poliuretanowa, manszeta typ 1NO, obejma ze stali nierdzewnej) 2,00 szt 22 KNR 228/501/9 (1) Obsypka rurociągu kruszywem dowiezionym, piasek 50*0,15*0,9 = 6,75 6,75 6,75 m3 23 KNR 219/219/1 Oznakowanie trasy gazociągu ułoŝonego w ziemi taśmą z tworzywa sztucznego z wtopiona taśmą metalową (w kolorze Ŝółtym) 50 = 50,00 50,00 50,00 m 24 KNR 219/219/1 Oznakowanie trasy gazociągu ułoŝonego w ziemi taśmą z tworzywa sztucznego (w kolorze Ŝółtym) 50 = 50,00 50,00 50,00 m 25 KNR 219/134/3 Oznakowanie trasy gazociągu, na słupku betonowym 5 = 5,00 5,00 5,00 kpl 26 Przedmuchanie gazociagu długosci 50 m 2 = 2,00 2,00 2,00 kpl 27 KNR 219/220/2 Próby szczelności i wytrzymałości gazowych przyłączy domowych, próba szczelności i wytrzymałości o średnicy nominalnej mm na cisnienie do 0,6MPa 50 = 50,00 50,00 50,00 m 3 ROBOTY ZIEMNE - ZASYP 28 KNR 201/230/2 (1) Zasypywanie wykopów spycharkami, przemieszczanie na odległość do 10 m, grunt kategorii IV, spycharka 55 kw (75 KM) 41,6 = 41,60 41,60 41,60 m3 29 KNR 201/236/2 Zagęszczanie nasypów, ubijakami mechanicznymi, grunt spoisty kategorii III-IV 41,6 = 41,60 41,60 41,60 m3 30 KNR 201/320/2 (1) Ręczne zasypywanie wykopów liniowych o ścianach pionowych, głębokość do 1.5 m, kategoria gruntu III-IV, szerokość wykopu m 13,2 = 13,20 13,20 13,20 m3 31 KNR 201/505/2 Plantowanie powierzchni gruntu rodzimego, ręczne, kategoria gruntu IV 50*0,9 = 45,00 45,00 45,00 m2

(osłonowe), Fi 125 mm, PE 100 SDR17,6 o srednicy 125x7,1mm - z płozami EP system RACI typ S/T 7 = 7,00 7,00 7,00 m 20 KNRW 219/122/1 Uszczelnianie końców rury ochronnej, rury ochronne Dn 150 mm -

4 strona nr: 4 Zestawienie robocizny Lp. Nazwa zawodu Jedn. Ilość 1. Monter grupa II r-g 11, Monter grupa III r-g 0, Robotnicy r-g 170, Robotnicy grupa I r-g 37,41086 Razem (z dokładnością do zaokrągleń): 220,45817

Robotnicy grupa I................................................................................. r-g 37,41086 Razem (z dokładnością do zaokrągleń): 220,45817

5 strona nr: 5 Zestawienie materiałów Lp. Nazwa materiału Jedn. Ilość 1. Asfalt przemysłowy izolacyjny kg Beton zwykły z kruszywa naturalnego B-10 (mieszanka betonowa) m3 0,5 3. Blacha stalowa gruba i uniwersalna St0S grubości 6-12mm kg 5,4 4. Farba ftalowa nawierzchniowa dm3 0,5 5. Kolana PE do zgrzewania elektrooporowego 1,0 MPa 90 (w oda) 125 mm szt 3,03 6. Kolana PE do zgrzewania elektrooporowego 1,0 MPa 90 (w oda) 90 mm szt 2,02 7. Piasek do nawierzchni drogowych m3 8, Pospółka m3 5,49 9. Pręt stalowy okrągły walcowany na gorąco kg 6,6 10. Przewód LY 450/750V 1x1,5 mm m 48, Rura PE-HD 1,0 MPa fi 110/10,0mm m 9, Rura PE-HD 1,0 MPa fi 125/11,4mm m 38, Rura PE-HD 1,0 MPa fi 160/14,6mm m 18, Rura PE-HD 1,0 MPa fi 90/8,2mm m 16, Słupek betonowy znacznikowy szt Słupki drewniane iglaste Fi 70 mm m3 0, Sznur konopny surowy kg 8,4 18. Tabliczka do znakowania gazociągów szt Taśma PVC do oznakowania trasy gazociągu w ziemi m2 30

Farba ftalowa nawierzchniowa........................................................................ dm3 0,5 5. Kolana PE do zgrzewania elektrooporowego 1,0 MPa 90 (w oda) 125 mm..................................... szt 3,03 6.

6 strona nr: 6 Zestawienie sprzętu Lp. Nazwa sprzętu Jedn. Ilość 1. Kocioł do podgrzewania asfaltu m-g 6,84 2. Koparka jednonaczyniowa na podwoziu gąsienicowym 0.25 m3 (1) m-g 3, Prościarka do rur PE m-g 1, Samochód dostawczy do 0.9 t (1) m-g 0, Samochód samowyładowczy do 5 t (1) m-g 4, Samochód skrzyniowy do 5 t (1) m-g 0,95 7. SpręŜarka powietrzna (1) m-g 2,33 8. SpręŜarka powietrzna przewoźna spalinowa 4-5 m3/min (1) m-g 1,6 9. Spycharka gąsienicowa 55kW (75KM) (1) m-g 0, Środek transportowy (1) m-g 4, Ubijak spalinowy 200 kg m-g 5, Zagęszczarka wibracyjna 50 m3/h m-g 3, Zespół prądotwórczy (1) m-g 11, Zgrzewarka do zgrzewania czołowego rur PE m-g 9, Zgrzewarka elektrooporowa rur PE m-g 2, śuraw samochodowy (1) m-g 8, śuraw samochodowy 5-6 t (1) m-g 1,65 Razem m-g (z dokładnością do zaokrągleń): 68,03868

Samochód dostawczy do 0.9 t (1)...................................................................... m-g 0,785 5. Samochód samowyładowczy do 5 t (1).................................................................. m-g 4,05435 6.
