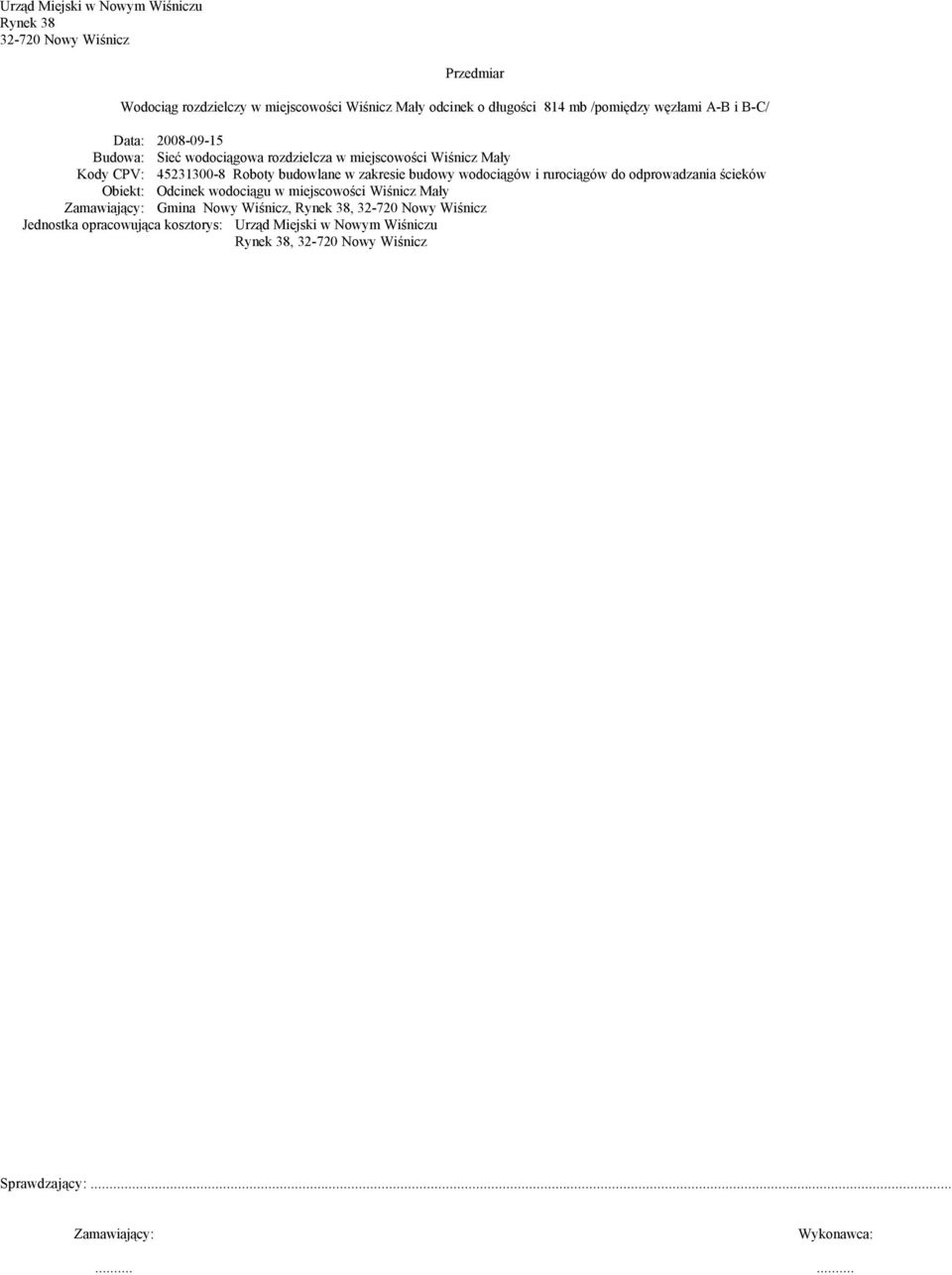

1 Urząd Miejski w Nowym Wiśniczu Rynek Nowy Wiśnicz Przedmiar Data: Budowa: Sieć wodociągowa rozdzielcza w miejscowości Wiśnicz Mały Kody CPV: Roboty budowlane w zakresie budowy wodociągów i rurociągów do odprowadzania ścieków Obiekt: Odcinek wodociągu w miejscowości Wiśnicz Mały Zamawiający: Gmina Nowy Wiśnicz, Rynek 38, Nowy Wiśnicz Jednostka opracowująca kosztorys: Urząd Miejski w Nowym Wiśniczu Rynek 38, Nowy Wiśnicz Sprawdzający:... Zamawiający: Wykonawca:......

ścieków Obiekt: Odcinek wodociągu w miejscowości Wiśnicz Mały Zamawiający: Gmina Nowy Wiśnicz, Rynek 38, 32-720 Nowy Wiśnicz

2 strona nr: 2 Przedmiar Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 1 Roboty ziemne 1.1 KNNR 1/210/3 Wykopy oraz przekopy wykonywane na odkład koparkami podsiębiernymi o pojemności łyżki 0,25-0,60m3 na głębokość do 3m w gruncie kategorii III-IV wykp mechaniczny - przyjęto 95% (804,00*1,60*0,90)*0,90 = 1 041, ,984 ~1 041,98 m3 1.2 KNNR 1/307/4 Wykopy liniowe w gruncie suchym kategorii III-IV szerokości 0,8-2,5m, głębokości 3,0m o ścianach pionowych, z ręcznym wydobyciem urobku wykp ręczny - przyjęto 5% (804,00*1,60*0,90)*0,10 = 115, ,776 ~115,78 m3 1.3 KNNR 1/313/4 Umocnienie ażurowe palami szalunkowymi stalowymi (wypraskami) wraz z ich rozbiórką, ścian wykopów w gruntach suchych kategorii III-IV o szerokości 1m i głębokości do 3,0m 1,60*804,00 = 1 286, ,4 ~1 286,40 m2 1.4 KNNR 4/1206/2 (1) Przewierty maszyną do wierceń poziomych WP 15/25, do 20 m, grunt kategorii III-IV - analogia lecz rura osłonowa PE fi 200 x18,2 mm, 10 = 10,0 10,0 ~10,00 m 1.5 KNNR 4/1209/1 Przeciąganie rurociągów prowadzonych w rurach ochronnych - analogia, lecz rura przewodowa PVC Dn 110 mm 10 = 10,0 10,0 ~10,00 m 1.6 KNNR 11/501/5 Podłoża i obsypki z kruszyw mineralnych dowiezionych podsypka z piasku 814,00*0,10*0,90 = 73,26 73,26 ~73,26 m3 1.7 KNR 228/501/8 Obsypka rurociągu gruntem z wykopu z jego przesianiem obsypka rurociągu grub.20 cm 814,00*0,20*0,90 = 146,52 146,52 ~146,52 m3 1.8 KNNR 1/214/5 Zasypanie wykopów fundamentowych podłużnych, punktowych, rowów, wykopów obiektowych gruntem kategorii III-IV o grubości warstwy w stanie luźnym 25cm z zagęszczeniem mechanicznym ubijakami (804,00*1,70*0,90)*0,90 = 1 107, ,108 ~1 107,11 m3 1.9 KNNR 1/317/2 Zasypanie wykopów ze skarpami w gruncie kategorii IV z przerzutem na odległość do 3m i zagęszczeniem (804,00*1,70*0,90)*0,10 = 123, ,012 ~123,01 m KNNR 1/502/2 Mechaniczne plantowanie powierzchni gruntu rodzimego kategorii IV 804,00*2,00 = 1 608, ,0 ~1 608,00 m2 2 Roboty montażowe 2.1 KNNR 4/1008/3 Rurociągi ciśnieniowe z rur typu PVC łączone na wcisk, Fi 110 mm 814,0 ~814,000 m 2.2 KNNR 4/1022/3 Kształtki PVC ciśnieniowe, jednokielichowe łączone na wcisk, Fi 110 mm 18 = 18,0 18,0 ~18 szt 2.3 KNNR 4/1023/3 Kształtki PVC ciśnieniowe, dwukielichowe łączone na wcisk, Fi 110 mm 5 szt 2.4 KNR 219/102/1 Oznakowanie taśmą z tworzywa sztucznego trasy wodociągu ułożonego w ziemi 814,0 ~814,00 m

(804,00*1,60*0,90)*0,90 = 1 041,984 1 041,984 ~1 041,98 m3 1.

3 strona nr: 3 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 2.5 KNR 219/102/1 Oznakowanie taśmą z tworzywa sztucznego trasy wodociągu ułożonego w ziemi 814,0 ~814,00 m 2.6 KNNR 4/1606/1 Próba wodna szczelności sieci wodociągowych z rur typu HOBAS, PCW, PE, PEHD o średnicy do 110mm (1 próba - 200m) 4 = 4,0 4,0 ~4,00 próba 2.7 KNNR 4/1611/1 Dezynfekcja rurociągów sieci wodociągowej o średnicy do 150mm (200m) 4 = 4,0 4,0 ~4,00 odcinek 2.8 KNRW 219/306/5 (1) Układanie rur ochronnych dwudzielnych A83PS "AROT SRS 110" w wykpie zabezpieczenie kabli teletechnicznych i energetycznych -analogia 6*2,00 = 12,0 12,0 ~12,00 m 3 Armatura wodociągowa 3.1 KNNR 4/1112/2 Zasuwy typu "E" kołnierzowe z obudową o średnicy 100mm montowane na rurociągach z PCW i PE 2 kpl 3.2 KNNR 4/1112/2 (1) Zasuwa typu "E" kołnierzowa z obudową montowana na rurociągach PVC i PE, Fi 80 mm 1 kpl 3.3 KNNR 4/1014/3 Kształtki żeliwne ciśnieniowe kołnierzowe, Fi 100 mm /trójniki 100x100mm/ 5 szt 3.4 KNNR 4/1014/3 Kształtki żeliwne ciśnieniowe kołnierzowe, Fi 100 mm /trójniki 100x80mm/ 3 szt 3.5 KNNR 4/1014/2 Kształtki żeliwne ciśnieniowe kołnierzowe, Fi 80 mm /trójniki 80x80mm/ 1 szt 3.6 KNNR 4/1014/3 Kształtki żeliwne ciśnieniowe kołnierzowe, Fi 100 mm /króciec FW Fi 100 mm/ 6 szt 3.7 KNNR 4/1014/3 Kształtki żeliwne ciśnieniowe kołnierzowe, Fi 100 mm /kryza pełna 100 mm/ 3 szt 3.8 KNNR 4/1119/3 Hydranty pożarowe nadziemne o średnicy 80mm 7 kpl 3.9 KNR 219/134/3 Oznakowanie trasy wodociągu, na słupku betonowym /anaogia/ R= 0,955 M= 1,000 S= 1, kpl 4 Utwardzenie poboczy drogi 4.1 KNR 231/203/1 Nawierzchnie z żużla paleniskowego, warstwa jezdni dolna, grubość warstwy po zagęszczeniu 12 cm wzdłuż drogi powiatowej 30*1,50 = 45,0 drogi dojazdowe 80*2,00+50*2,00 = 260,0 305,0 ~305,00 m2 4.1 KNR 231/203/2 Nawierzchnie z żużla paleniskowego, warstwa jezdni dolna, dodatek za każdy dalszy 1 cm grubości warstwy wzdłuż drogi powiatowej 30*1,50 = 45,0 drogi dojazdowe 80*2,00+50*2,00 = 260,0 305,0 ~305,00 8,00 m2

7 KNNR 4/1611/1 Dezynfekcja rurociągów sieci wodociągowej o średnicy do 150mm (200m) 4 = 4,0 4,0 ~4,00 odcinek 2.

4 strona nr: 4 Zestawienie robocizny Lp. Nazwa zawodu Jedn. Ilość 1. Monter grupa II r-g 18, Robotnicy r-g 2 722, Robotnicy grupa II r-g 21,9295 Razem (z dokładnością do zaokrągleń): 2 762,581 Zestawienie materiałów Lp. Nazwa materiału Jedn. Ilość 1. Bale iglaste obrzynane nasycone klasa III, grubości mm m3 1, Beton zwykły B-10 (C8/10) m Drewno na stemple budowlane, okrągłe iglaste - korowane m3 1, Elektrody stalowe do spawania stali węglowej i niskostopowej szt Farba ftal. nawierzch. og. stos.-czarna dm Hydrant nadziemny fi 80 mm gł.zabud szt 7 7. Klamry ciesielskie z prętów stalowych, typ U kg 153,44 8. Kolano PVC ciśnieniowe kielichowe 110 mm szt Kolano stopowe kołn.do hydrantu fi 80 mm szt Kołnierz stalowy płaski do przyspawania okrągły 1.6 MPa Fi 100 mm szt 0,8 11. Krawędziaki iglaste obrzynane klasa II m3 0,1 12. Króciec żel. ciśn.1-kołn.typu FW fi 100 mm szt 4,4 13. Króciec żeliwny ciśnieniowy przejściowy kołnierzowy FW, Fi 100 mm szt Kryza pełna kołnierzowa fi 100 mm szt Nasuwka ciśnieniowa na rury PVC (PE) typ NW-W, Fi 90 mm szt Nasuwki na rury PCW ciśnieniowe typu NW-W 100mm szt Obudowa do zasuwy kielichowej, nr kat. 025A, Fi 80 mm szt Obudowa do zasuwy kielichowej, nr kat. 025A, Fi 100 mm szt Obudowa żeliwna do zasuwy szt Pale szalunkowe stalowe gięte na zimno kg 437, Piasek do betonów zwykłych naturalny m3 89, Podchloryn sodowy kg Podparcie ślizgowe typ B dla rur o Fi 100 mm szt Pospółka - uziarnienie 0-31,5mm m3 89, Rura PE-HD 1,0 MPa fi 110/10,0mm m 12, Rura PE-HD 1,0 MPa fi 200/18,2 mm m 10,2 27. Rura PVC ciśnieniowa kielichowa typ "W" 1,0 MPa Fi 110 mm m 840, Rura stalowa bez szwu ocynkowana, 60,3 (Dn 50) m Rura z/szwem ocynk.gwint.fi 50 mm m Skrzynka ulicz.do hydrant.fi mm mała szt Skrzynka ulicz. do zasuwy kat.857w(woda) szt Skrzynki żeliwne szt Słupek betonowy oznaczeniowy SO szt Śruby fundament.z koncem zawiniętym M kg 10,8 35. Śruby stal.z podkładk.i nakrętk.m kg 3, Śruby stal.z podkładk.i nakrętk. M kg 37,4 37. Śruby stalowe średniodokładne M14 z nakrętkami i podkładkami kg 1, Śruby stalowe średniodokładne M16 z nakrętkami i podkładkami kg 1, Tabliczka na słupek, dwustronna hektometr szt Taśma z folii polietyl.do znak. wykopów m 1 741, Trójnik żeliwny ciśnieniowy kołnierzowy T, 100x80 mm szt Trójnik żeliwny ciśnieniowy kołnierzowy T, 100x100 mm szt Trójnik żeliwny koł. ciśn. T fi 80 mm szt Tuleja kołnierzowa PE do zgrzewania doczołowego 1,0 MPa (woda) 110/100 mm szt 0,8 45. Uszczelka gumowa do poł.kołn. fi mm szt Uszczelka gumowa do poł.kołn. fi 100 mm szt Uszczelka gumowa do rur ciśnieniowych kielichowych PVC, 90 mm szt Uszczelka gumowa pierścieniowa do rur kanalizacyjnych PVC, 110mm szt Uszczelka gumowa płaska do połączeń kołnierzowych, Fi 80 mm szt Uszczelka gumowa płaska do połączeń kołnierzowych, Fi 100 mm szt Woda m3 7, Woda z rurociągu m3 42, Zasuwa kielichowa klinowa owalna żeliwna 1.0 MPa nr kat. 002K 80 mm szt 7

..................................................................................... r-g 21,9295 Razem (z dokładnością do zaokrągleń): 2 762,581 Zestawienie materiałów Lp. Nazwa materiału Jedn.

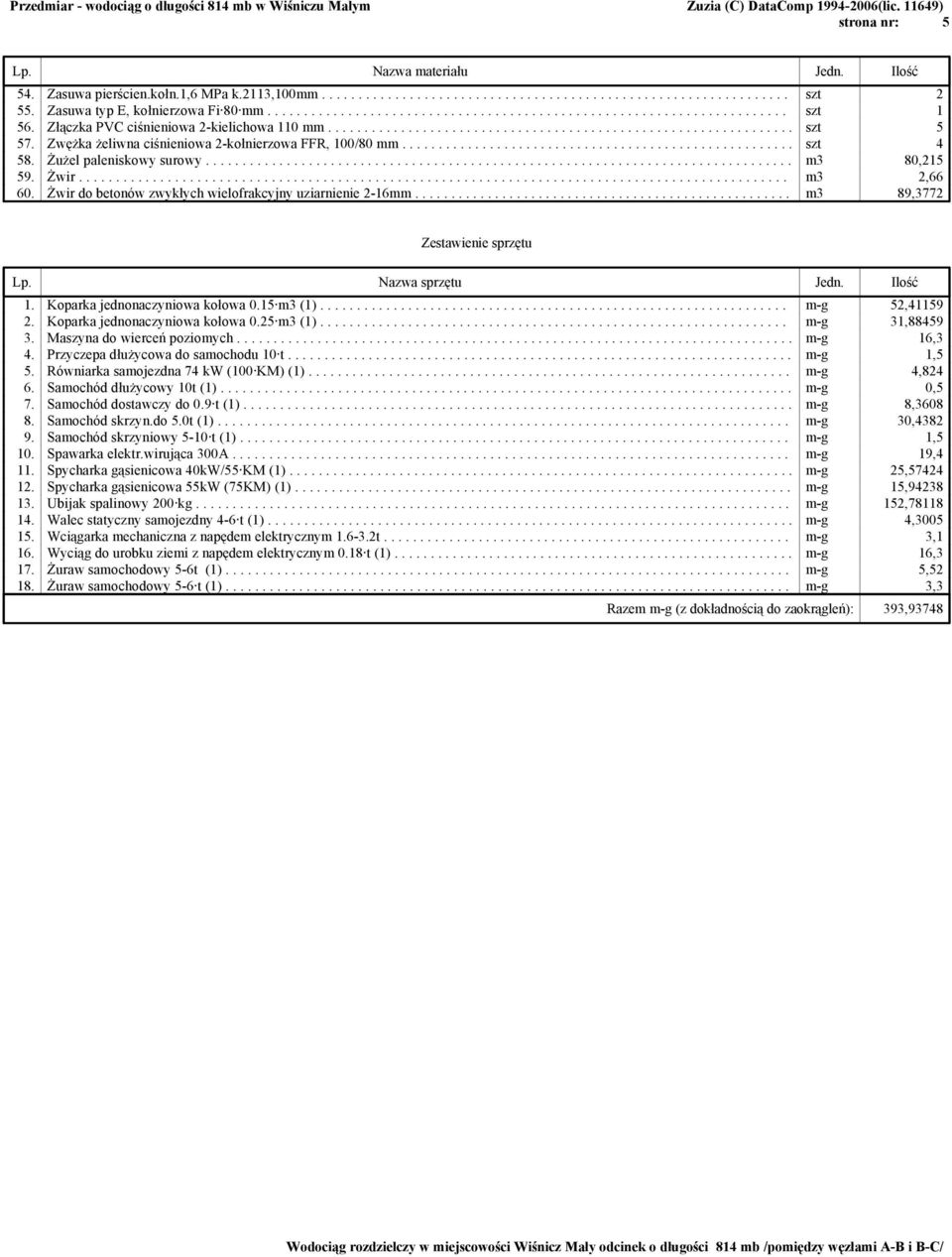

5 strona nr: 5 Lp. Nazwa materiału Jedn. Ilość 54. Zasuwa pierścien.kołn.1,6 MPa k.2113,100mm szt Zasuwa typ E, kołnierzowa Fi 80 mm szt Złączka PVC ciśnieniowa 2-kielichowa 110 mm szt Zwężka żeliwna ciśnieniowa 2-kołnierzowa FFR, 100/80 mm szt Żużel paleniskowy surowy m3 80, Żwir m3 2, Żwir do betonów zwykłych wielofrakcyjny uziarnienie 2-16mm m3 89,3772 Zestawienie sprzętu Lp. Nazwa sprzętu Jedn. Ilość 1. Koparka jednonaczyniowa kołowa 0.15 m3 (1) m-g 52, Koparka jednonaczyniowa kołowa 0.25 m3 (1) m-g 31, Maszyna do wierceń poziomych m-g 16,3 4. Przyczepa dłużycowa do samochodu 10 t m-g 1,5 5. Równiarka samojezdna 74 kw (100 KM) (1) m-g 4, Samochód dłużycowy 10t (1) m-g 0,5 7. Samochód dostawczy do 0.9 t (1) m-g 8, Samochód skrzyn.do 5.0t (1) m-g 30, Samochód skrzyniowy 5-10 t (1) m-g 1,5 10. Spawarka elektr.wirująca 300A m-g 19,4 11. Spycharka gąsienicowa 40kW/55 KM (1) m-g 25, Spycharka gąsienicowa 55kW (75KM) (1) m-g 15, Ubijak spalinowy 200 kg m-g 152, Walec statyczny samojezdny 4-6 t (1) m-g 4, Wciągarka mechaniczna z napędem elektrycznym t m-g 3,1 16. Wyciąg do urobku ziemi z napędem elektrycznym 0.18 t (1) m-g 16,3 17. Żuraw samochodowy 5-6t (1) m-g 5, Żuraw samochodowy 5-6 t (1) m-g 3,3 Razem m-g (z dokładnością do zaokrągleń): 393,93748

Zwężka żeliwna ciśnieniowa 2-kołnierzowa FFR, 100/80 mm...................................................... szt 4 58. Żużel paleniskowy surowy................................................................................ m3 80,215 59.
