Przedmiar robót. PODŁĄCZENIE WPUSTÓW RYNNOWYCH RSi 3 i RSi 4 DO KANALIZACJI OPADOWEJ ORAZ WYKONANIE FRAGMENTU KANALIZACJI OPADOWEJ

Transkrypt

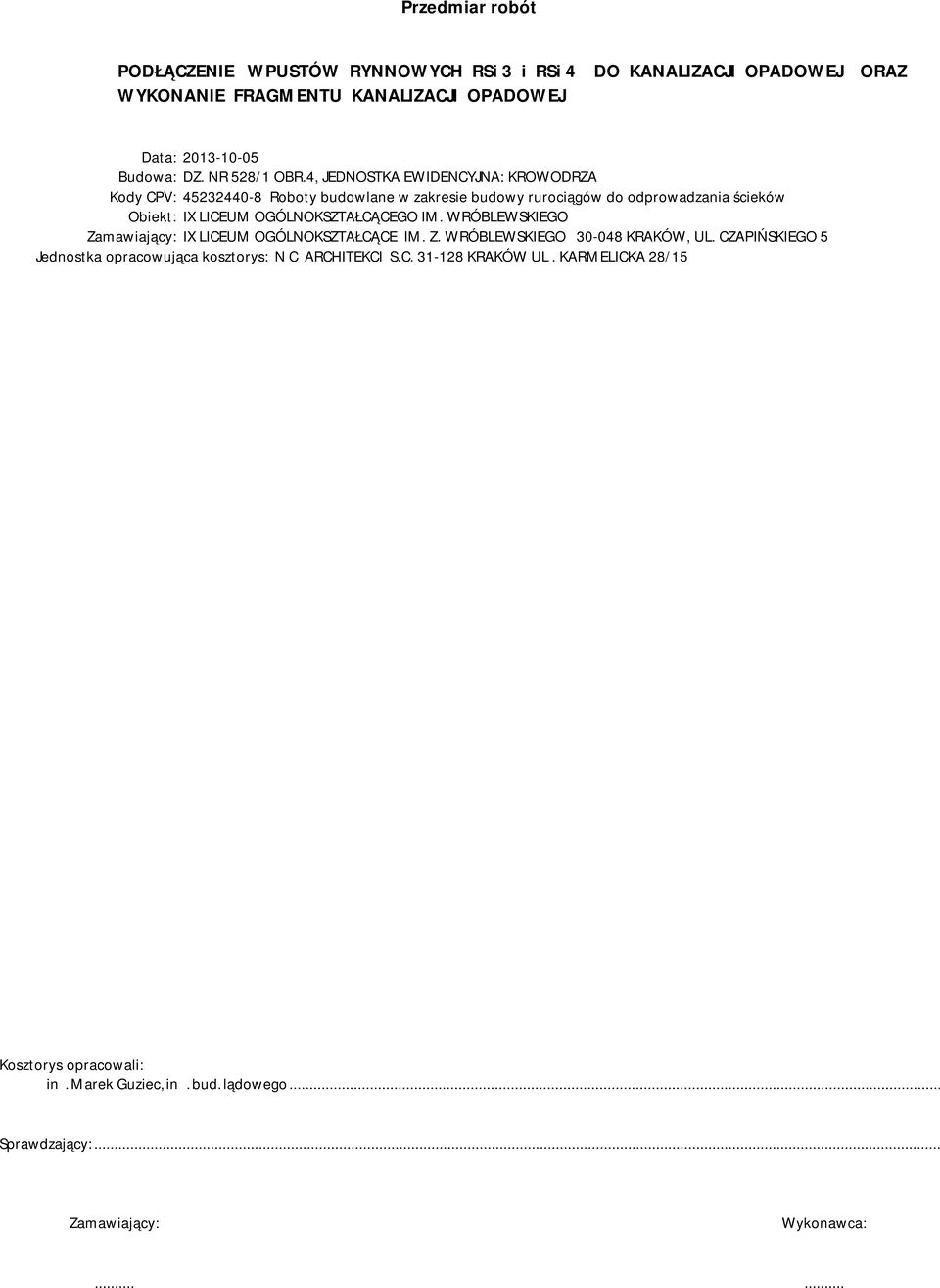

1 Przedmiar robót PODŁĄCZENIE WPUSTÓW RYNNOWYCH RSi 3 i RSi 4 DO KANALIZACJI OPADOWEJ ORAZ WYKONANIE FRAGMENTU KANALIZACJI OPADOWEJ Data: Budowa: DZ. NR 528/1 OBR.4, JEDNOSTKA EWIDENCYJNA: KROWODRZA Kody CPV: Roboty budowlane w zakresie budowy rurociągów do odprowadzania ścieków Obiekt: IX LICEUM OGÓLNOKSZTAŁCĄCEGO IM. WRÓBLEWSKIEGO Zamawiający: IX LICEUM OGÓLNOKSZTAŁCĄCE IM. Z. WRÓBLEWSKIEGO KRAKÓW, UL. CZAPIŃSKIEGO 5 Jednostka opracowująca kosztorys: N C ARCHITEKCI S.C KRAKÓW UL. KARMELICKA 28/15 Kosztorys opracowali: inż. Marek Guziec, inż. bud. lądowego... Sprawdzający:... Zamawiający: Wykonawca:......

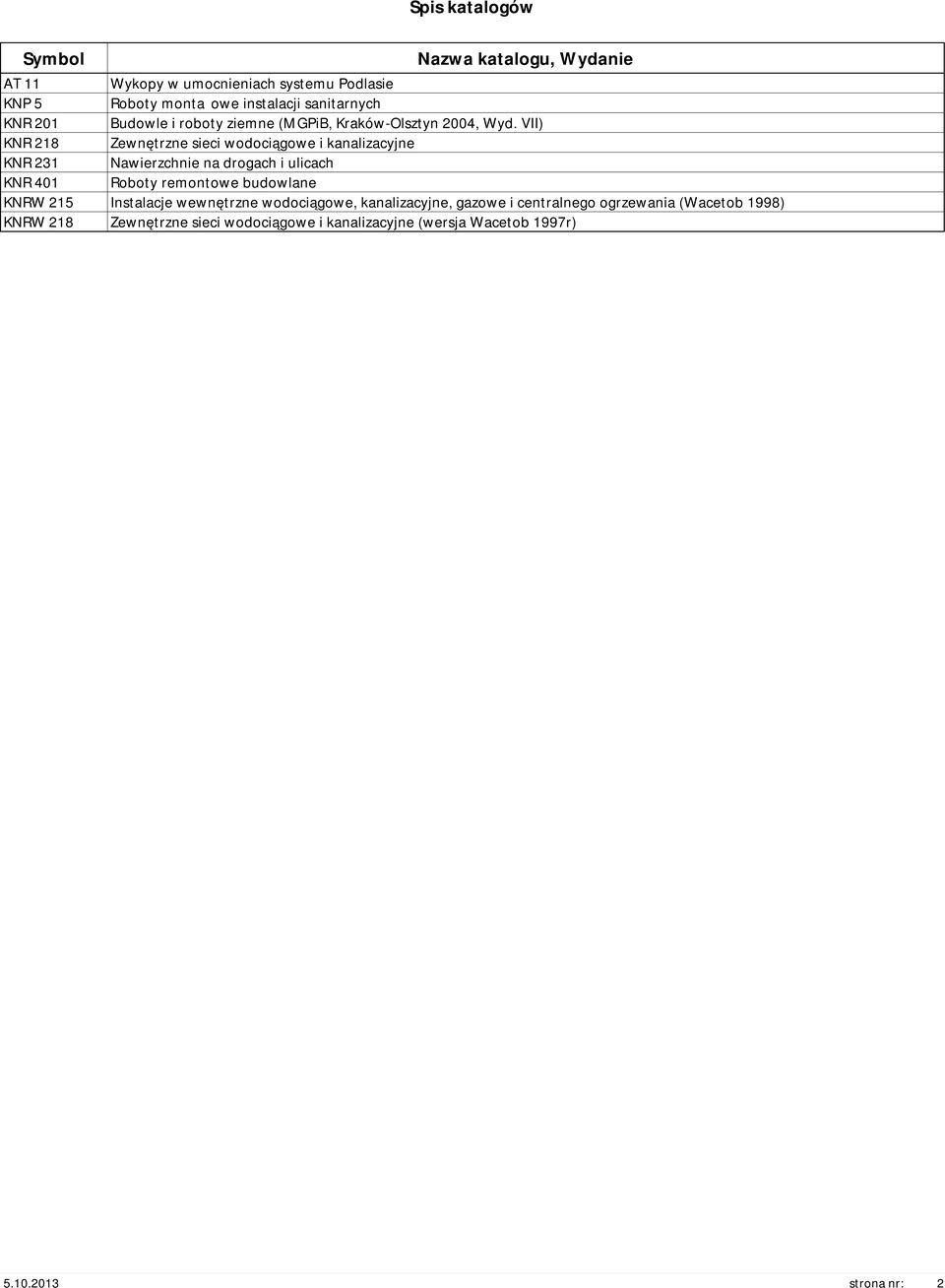

2 Spis katalogów Symbol Nazwa katalogu, Wydanie AT 11 KNP 5 KNR 201 KNR 218 KNR 231 KNR 401 Wykopy w umocnieniach systemu Podlasie Roboty montażowe instalacji sanitarnych Budowle i roboty ziemne (MGPiB, Kraków-Olsztyn 2004, Wyd. VII) Zewnętrzne sieci wodociągowe i kanalizacyjne Nawierzchnie na drogach i ulicach Roboty remontowe budowlane KNRW 215 Instalacje wewnętrzne wodociągowe, kanalizacyjne, gazowe i centralnego ogrzewania (Wacetob 1998) KNRW 218 Zewnętrzne sieci wodociągowe i kanalizacyjne (wersja Wacetob 1997r) strona nr: 2

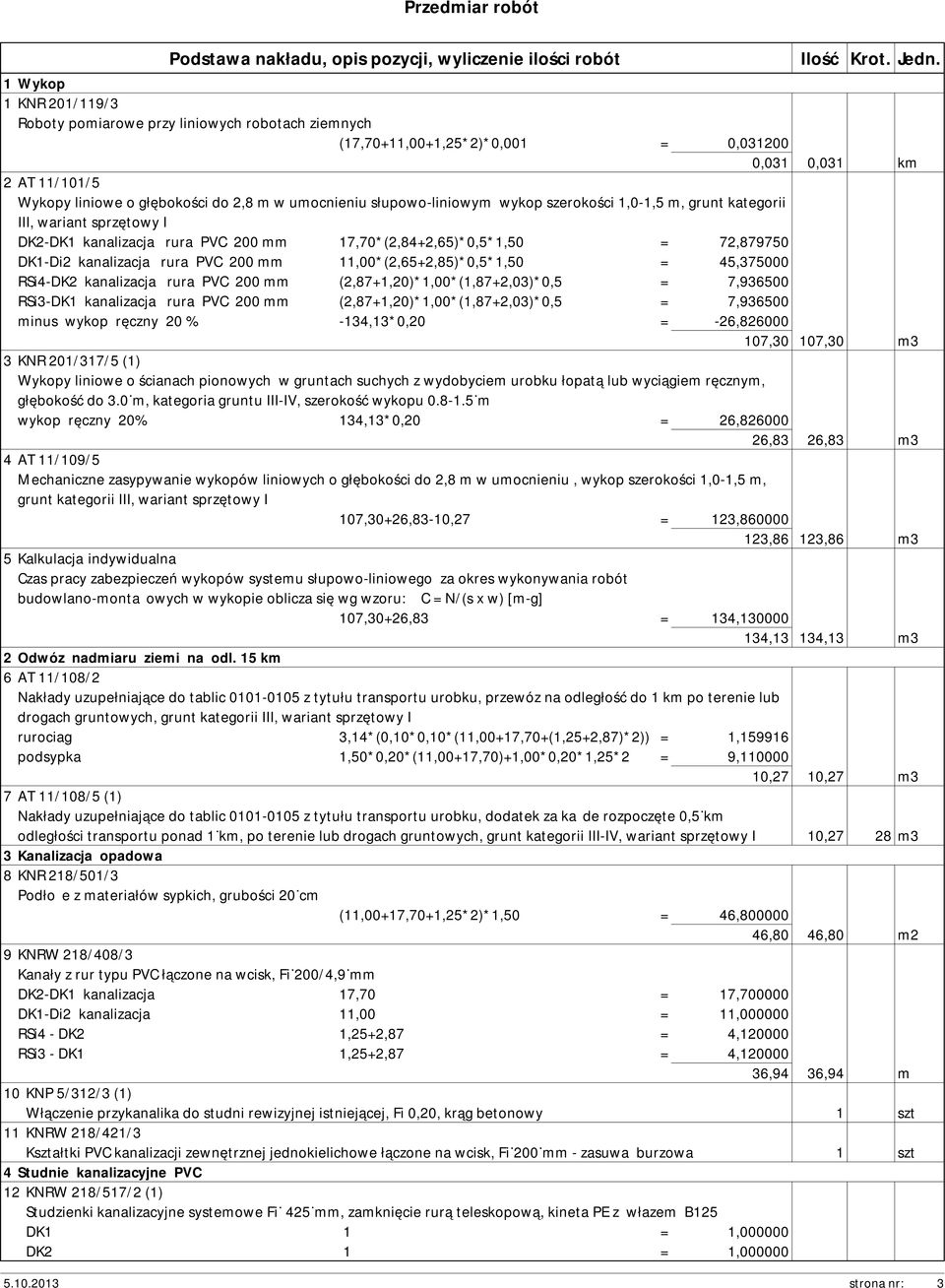

3 Przedmiar robót Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 1 Wykop 1 KNR 201/119/3 Roboty pomiarowe przy liniowych robotach ziemnych (17,70+11,00+1,25*2)*0,001 = 0, ,031 0,031 km 2 AT 11/101/5 Wykopy liniowe o głębokości do 2,8 m w umocnieniu słupowo-liniowym wykop szerokości 1,0-1,5 m, grunt kategorii III, wariant sprzętowy I DK2-DK1 kanalizacja rura PVC 200 mm 17,70*(2,84+2,65)*0,5*1,50 = 72, DK1-Di2 kanalizacja rura PVC 200 mm 11,00*(2,65+2,85)*0,5*1,50 = 45, RSi4-DK2 kanalizacja rura PVC 200 mm (2,87+1,20)*1,00*(1,87+2,03)*0,5 = 7, RSi3-DK1 kanalizacja rura PVC 200 mm (2,87+1,20)*1,00*(1,87+2,03)*0,5 = 7, minus wykop ręczny 20 % -134,13*0,20 = -26, ,30 107,30 m3 3 KNR 201/317/5 (1) Wykopy liniowe o ścianach pionowych w gruntach suchych z wydobyciem urobku łopatą lub wyciągiem ręcznym, głębokość do 3.0 m, kategoria gruntu III-IV, szerokość wykopu m wykop ręczny 20% 134,13*0,20 = 26, ,83 26,83 m3 4 AT 11/109/5 Mechaniczne zasypywanie wykopów liniowych o głębokości do 2,8 m w umocnieniu, wykop szerokości 1,0-1,5 m, grunt kategorii III, wariant sprzętowy I 107,30+26,83-10,27 = 123, ,86 123,86 m3 5 Kalkulacja indywidualna Czas pracy zabezpieczeń wykopów systemu słupowo-liniowego za okres wykonywania robót budowlano-montażowych w wykopie oblicza się wg wzoru: C = N/(s x w) [m-g] 107,30+26,83 = 134, ,13 134,13 m3 2 Odwóz nadmiaru ziemi na odl. 15 km 6 AT 11/108/2 Nakłady uzupełniające do tablic z tytułu transportu urobku, przewóz na odległość do 1 km po terenie lub drogach gruntowych, grunt kategorii III, wariant sprzętowy I rurociag 3,14*(0,10*0,10*(11,00+17,70+(1,25+2,87)*2)) = 1, podsypka 1,50*0,20*(11,00+17,70)+1,00*0,20*1,25*2 = 9, ,27 10,27 m3 7 AT 11/108/5 (1) Nakłady uzupełniające do tablic z tytułu transportu urobku, dodatek za każde rozpoczęte 0,5 km odległości transportu ponad 1 km, po terenie lub drogach gruntowych, grunt kategorii III-IV, wariant sprzętowy I 10,27 28 m3 3 Kanalizacja opadowa 8 KNR 218/501/3 Podłoże z materiałów sypkich, grubości 20 cm (11,00+17,70+1,25*2)*1,50 = 46, ,80 46,80 m2 9 KNRW 218/408/3 Kanały z rur typu PVC łączone na wcisk, Fi 200/4,9 mm DK2-DK1 kanalizacja 17,70 = 17, DK1-Di2 kanalizacja 11,00 = 11, RSi4 - DK2 1,25+2,87 = 4, RSi3 - DK1 1,25+2,87 = 4, ,94 36,94 m 10 KNP 5/312/3 (1) Włączenie przykanalika do studni rewizyjnej istniejącej, Fi 0,20, krąg betonowy 1 szt 11 KNRW 218/421/3 Kształtki PVC kanalizacji zewnętrznej jednokielichowe łączone na wcisk, Fi 200 mm - zasuwa burzowa 1 szt 4 Studnie kanalizacyjne PVC 12 KNRW 218/517/2 (1) Studzienki kanalizacyjne systemowe Fi 425 mm, zamknięcie rurą teleskopową, kineta PE z włazem B125 DK1 1 = 1, DK2 1 = 1, strona nr: 3

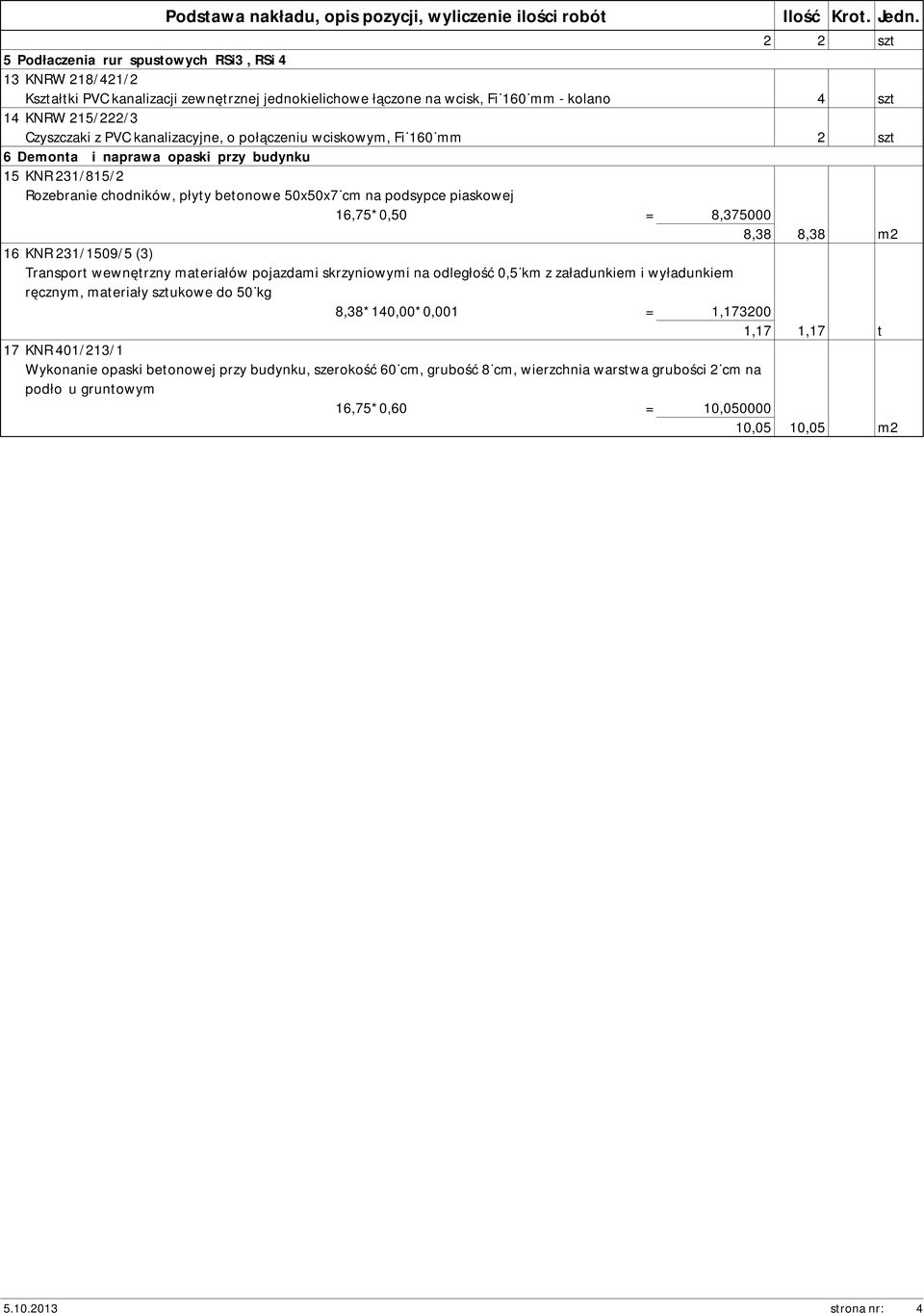

4 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 2 2 szt 5 Podłaczenia rur spustowych RSi3, RSi 4 13 KNRW 218/421/2 Kształtki PVC kanalizacji zewnętrznej jednokielichowe łączone na wcisk, Fi 160 mm - kolano 4 szt 14 KNRW 215/222/3 Czyszczaki z PVC kanalizacyjne, o połączeniu wciskowym, Fi 160 mm 2 szt 6 Demontaż i naprawa opaski przy budynku 15 KNR 231/815/2 Rozebranie chodników, płyty betonowe 50x50x7 cm na podsypce piaskowej 16,75*0,50 = 8, ,38 8,38 m2 16 KNR 231/1509/5 (3) Transport wewnętrzny materiałów pojazdami skrzyniowymi na odległość 0,5 km z załadunkiem i wyładunkiem ręcznym, materiały sztukowe do 50 kg 8,38*140,00*0,001 = 1, ,17 1,17 t 17 KNR 401/213/1 Wykonanie opaski betonowej przy budynku, szerokość 60 cm, grubość 8 cm, wierzchnia warstwa grubości 2 cm na podłożu gruntowym 16,75*0,60 = 10, ,05 10,05 m strona nr: 4

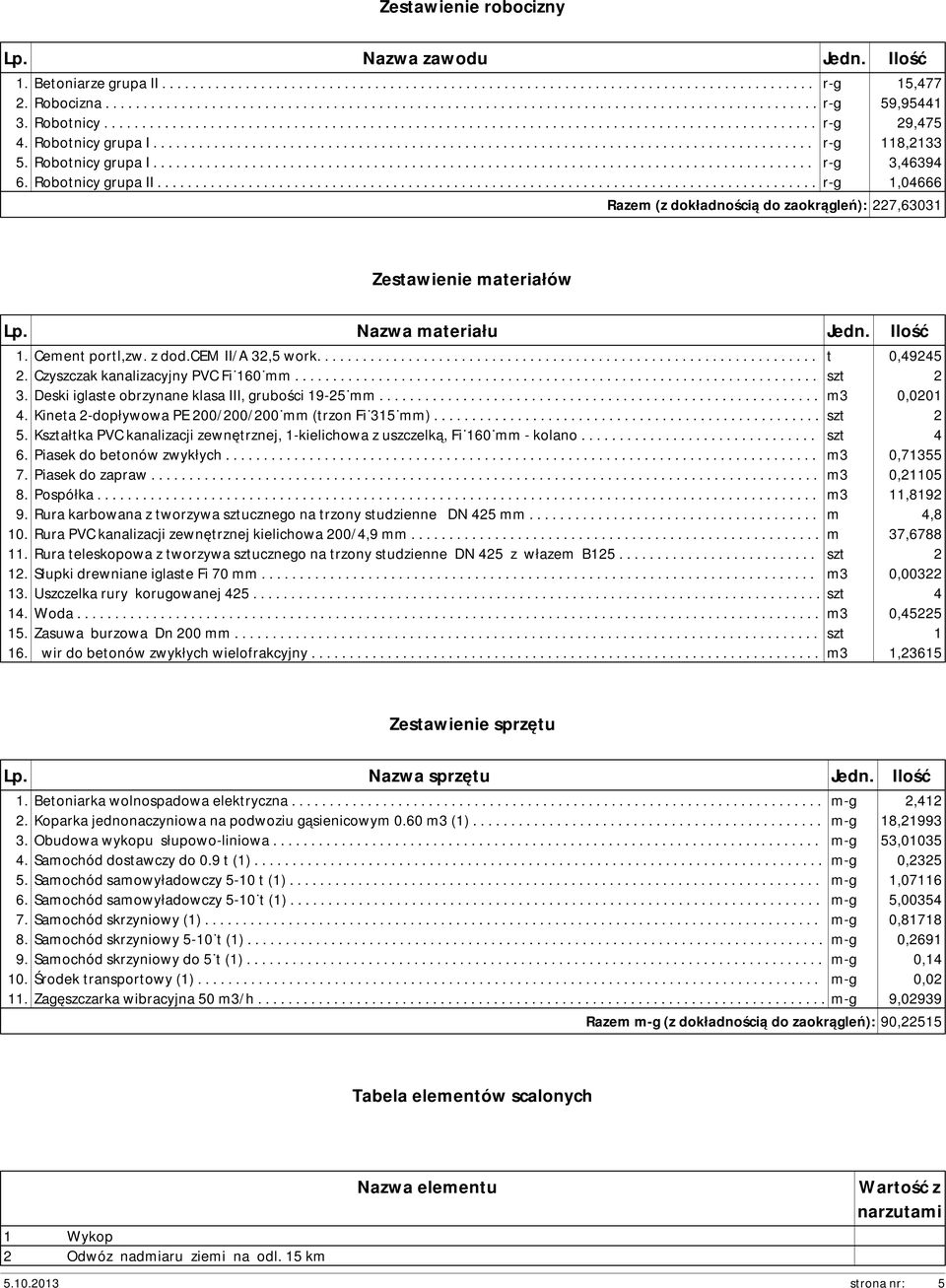

5 Zestawienie robocizny Lp. Nazwa zawodu Jedn. Ilość 1. Betoniarze grupa II Robocizna Robotnicy Robotnicy grupa..... I Robotnicy grupa..... I Robotnicy grupa..... II r-g 15,477 r-g 59,95441 r-g 29,475 r-g 118,2133 r-g 3,46394 r-g 1, Razem (z dokładnością do zaokrągleń): 227,63031 Zestawienie materiałów Lp. Nazwa materiału Jedn. Ilość 1. Cement portl,zw. z dod.cem II/A 32,5 work Czyszczak kanalizacyjny PVC.... Fi 160 mm Deski..... iglaste obrzynane klasa..... III,... grubości mm Kineta dopływowa PE.. 200/200/200 mm (trzon Fi 315 mm) Kształtka PVC.... kanalizacji zewnętrznej, kielichowa z. uszczelką, Fi 160 mm kolano Piasek..... do... betonów zwykłych Piasek..... do... zapraw Pospółka Rura.... karbowana z. tworzywa sztucznego na trzony studzienne DN 425 mm Rura.... PVC.... kanalizacji zewnętrznej kielichowa /4, mm Rura.... teleskopowa z. tworzywa sztucznego na.. trzony studzienne DN z. włazem B Słupki..... drewniane iglaste Fi mm Uszczelka rury..... korugowanej Woda Zasuwa burzowa Dn mm Żwir.... do.. betonów zwykłych wielofrakcyjny t 0,49245 szt 2 m3 0,0201 szt 2 szt 4 m3 0,71355 m3 0,21105 m3 11,8192 m 4,8 m 37,6788 szt 2 m3 0,00322 szt 4 m3 0,45225 szt 1 m3 1, Zestawienie sprzętu Lp. Nazwa sprzętu Jedn. Ilość 1. Betoniarka wolnospadowa elektryczna Koparka jednonaczyniowa na.. podwoziu gąsienicowym m3 (1) Obudowa wykopu słupowo-liniowa Samochód dostawczy do t..(1) Samochód samowyładowczy t.(1) Samochód samowyładowczy t..... (1) Samochód skrzyniowy (1) Samochód skrzyniowy t......(1) Samochód skrzyniowy do... 5 t...(1) Środek transportowy (1) Zagęszczarka wibracyjna m3/h m-g 2,412 m-g 18,21993 m-g 53,01035 m-g 0,2325 m-g 1,07116 m-g 5,00354 m-g 0,81718 m-g 0,2691 m-g 0,14 m-g 0,02 m-g 9, Razem m-g (z dokładnością do zaokrągleń): 90,22515 Tabela elementów scalonych Nazwa elementu Wartość z narzutami 1 Wykop 2 Odwóz nadmiaru ziemi na odl. 15 km strona nr: 5

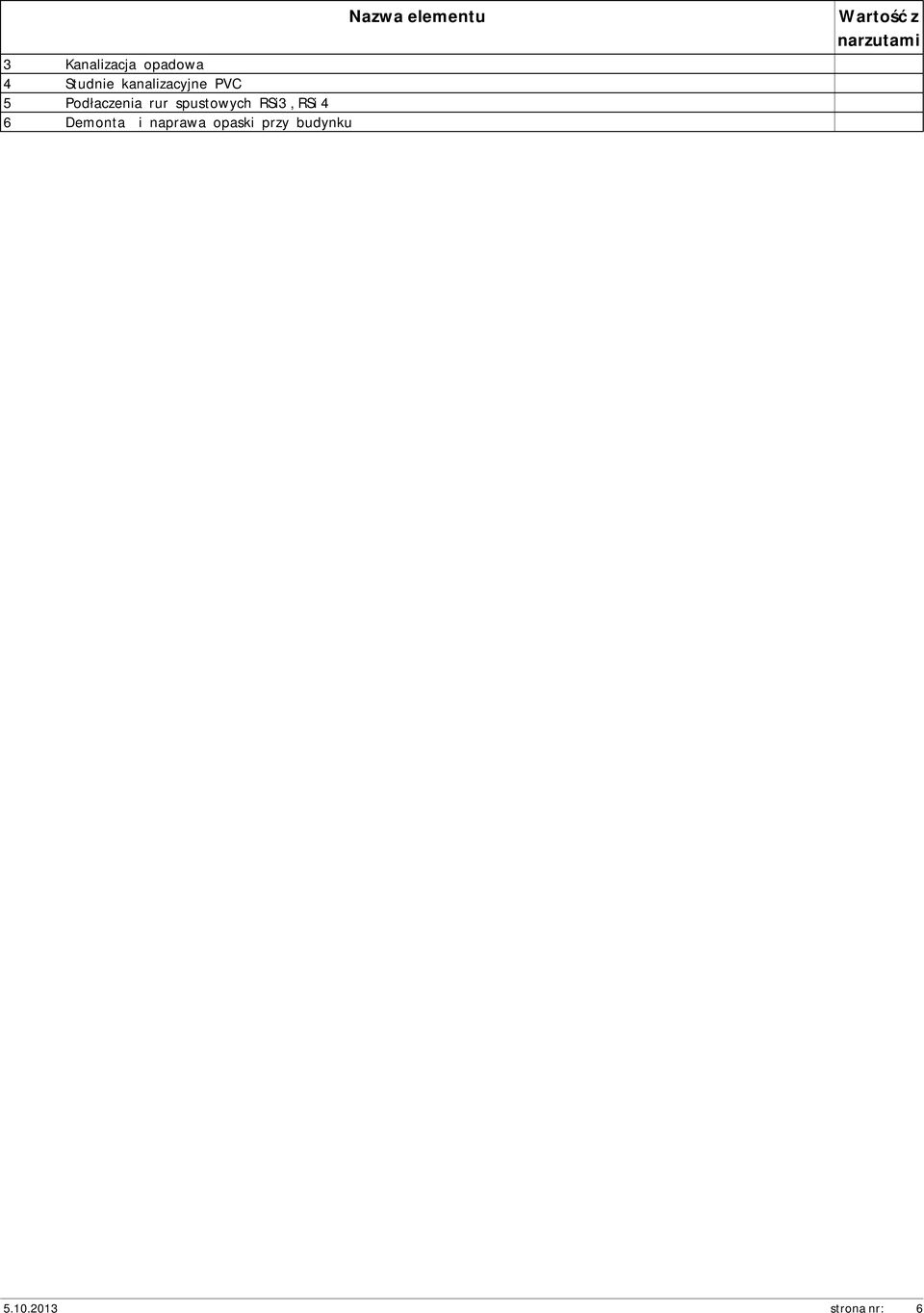

6 Nazwa elementu Wartość z narzutami 3 Kanalizacja opadowa 4 Studnie kanalizacyjne PVC 5 Podłaczenia rur spustowych RSi3, RSi 4 6 Demontaż i naprawa opaski przy budynku strona nr: 6
