Przedmiar robót. Sieć wodociągowa przy ul Kościuszki w Gorlicach

Wielkość: px

Rozpocząć pokaz od strony:

Download "Przedmiar robót. Sieć wodociągowa przy ul Kościuszki w Gorlicach"

Jolanta Nawrocka
8 lat temu
Przeglądów:

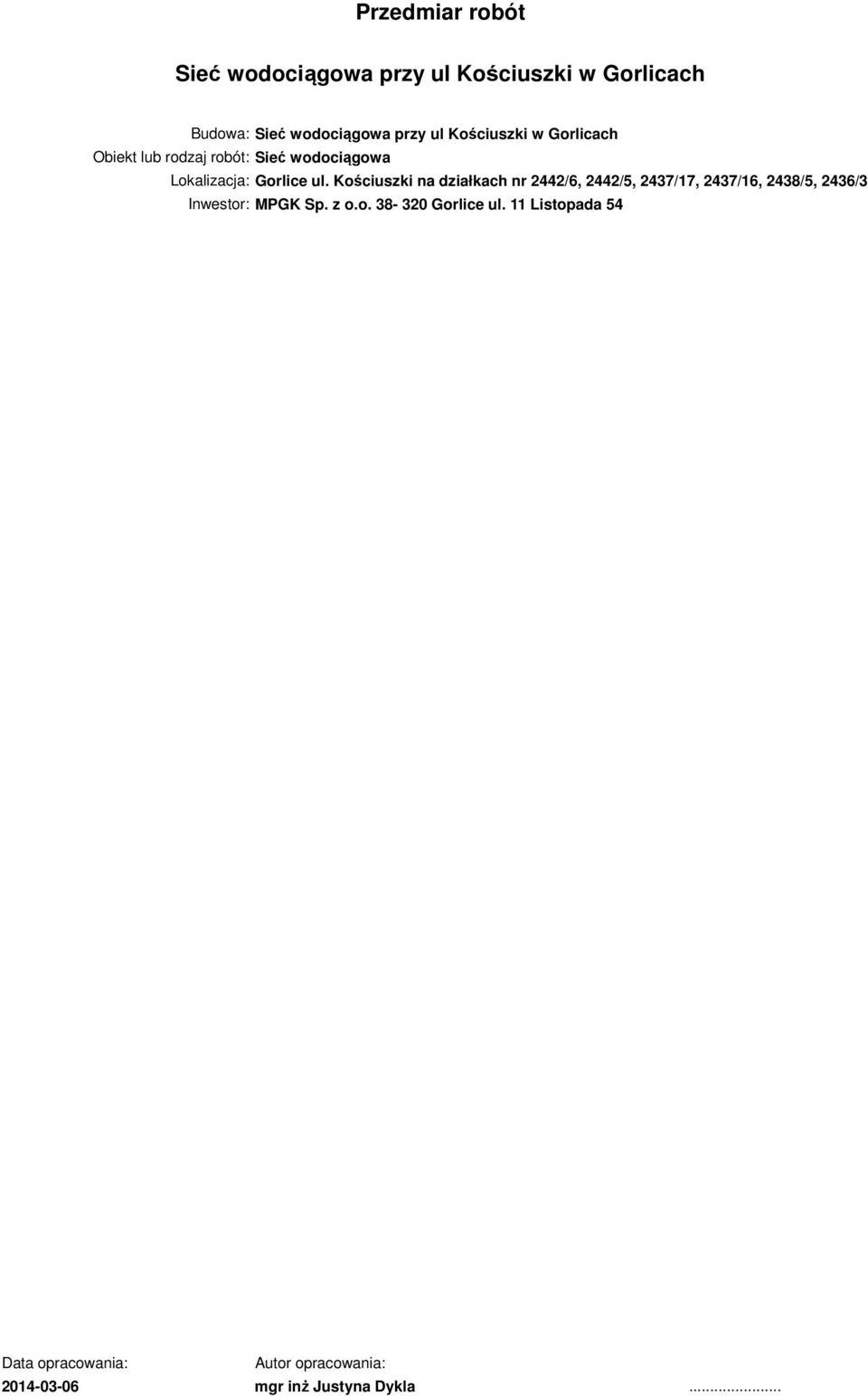

1 Przedmiar robót Budowa: Obiekt lub rodzaj robót: Sieć wodociągowa Lokalizacja: Gorlice ul. na działkach nr 2442/6, 2442/5, 2437/17, 2437/16, 2438/5, 2436/3 Inwestor: MPGK Sp. z o.o Gorlice ul. 11 Listopada 54 Data opracowania: Autor opracowania: mgr inż Justyna Dykla...

na działkach nr 2442/6, 2442/5, 2437/17, 2437/16, 2438/5, 2436/3

2 Przedmiar sieci wodociągowej ul. strona nr: 2 Ogólna charakterystyka obiektów lub robót Przedmiotem niniejszego opracowania jest projekt rozbudowy sieci wodociągowej włączonej do projektowanej sieci (w trakcie realizacji objęty pozwoleniem na budowę nr 712/2012 z dnia znak AB /2012) zlokalizowanej przy ul. Projektowana sieć wodociągowa przebiega terenami zielonymi po działkach prywatnych za zgodą i na wniosek właścicieli działek. Sieć wodociągowa będzie zaopatrywać w wodę budynki mieszkalne jednorodzinne nie ujęte we wcześniejszym opracowaniu. Od głównej sieci rozdzielczej średnicy O 110 mm prowadzona będzie sieć o średnicy O 75 spinająca obieg wody w pętle. Na sieci projektuje się zasuwy.

realizacji objęty pozwoleniem na budowę nr 712/2012 z dnia 24.10.2012 znak AB.6740.691/2012) zlokalizowanej przy ul.

3 <-NR-> <-PODST-> <-OPIS-> <-JEDN-> <-ILOSC-> Przedmiar sieci wodociągowej ul. strona nr: 3 Przedmiar robót Nr Podstawa Opis robót Jm Ilość Kosztorys 1 Element Roboty ziemne i montażowe sieci wodociągowej - kod CPV Element Roboty ziemne 2.1 KNR 201/218/3 Wykopy oraz przekopy wykonywane koparkami podsiębiernymi na odkład, koparka 0,60 m3, grunt kategorii IV dołki montażowe (2*2*1,8)+(2*2*1,8) 14, pod zasuwy DN32 do przyłączy 2*1*1*1,7 3, RAZEM: 17, m3 17, KNR 201/701/3 Ręczne kopanie rowów dla kabli, szerokość dna do 0.4 m, kategoria gruntu IV, (2) głębokość rowu do 0.8 m RAZEM: 3, m 3, KNR 201/320/3 Ręczne zasypywanie wykopów liniowych o ścianach pionowych, głębokość do 1.5 m, kategoria gruntu V-VI, szerokość wykopu m 3*0,6*0,8 1, RAZEM: 1, m3 1,440 3 Element Roboty montażowe 3.1 KNR 908/201/1 Przeciski sterowane z żerdzią pilotową z rur PE/PP o średnicy DN 75x4,5 mm, przecisk długości do 20 m, grunt kat. III-IV, PE/PP Fi 75 mm , RAZEM: 109, m 109, KNR 510/303/2 Układanie rur ochronnych z PCW w wykopie, rura A 110 Ps R= 0,955 M= 1,000 S= 1,000 RAZEM: 3, m 3, KNR 218/802/1 Próba szczelności sieci wodociągowych, rurociąg do Dn 100 mm, rury PE (3) (odcinek 200 m) RAZEM: 1, próba 1, KNR 218/803/1 Dezynfekcja rurociągów sieci wodociągowych, rurociąg do Dn 150 mm, odcinek 200 m RAZEM: 1, odcinek 1, KNR 218/501/2 Podłoże z materiałów sypkich, grubości 15 cm dołki montazowe 2*2*2*5 40, RAZEM: 40, m2 40, KNRW Zasuwa typu "E" kołnierzowa z obudową montowana na rurociągach PVC i PE, 218/212/1 Fi 32 mm RAZEM: 3, kpl 3, KNR 228/305/1 Kształtki PE na rurociągach PE, trójnik Fi 75 mm (8) RAZEM: 1, szt 1, KNR 228/305/1 Kształtki PE na rurociągach PE, Fi 75 mm, trójnik redukcyjny 75/40 mm (8) 2 2, RAZEM: 2, szt 2,000

1 KNR 201/218/3 Wykopy oraz przekopy wykonywane koparkami podsiębiernymi na odkład, koparka 0,60 m3, grunt kategorii IV dołki montażowe (2*2*1,8)+(2*2*1,8) 14,400000 pod zasuwy DN32 do przyłączy

4 <-NR-> <-PODST-> <-OPIS-> <-JEDN-> <-ILOSC-> Przedmiar sieci wodociągowej ul. strona nr: 4 Nr Podstawa Opis robót Jm Ilość 3.9 KNR 228/305/1 Kształtki PE na rurociągach PE, Fi 63 mm, redukcja 75/40 mm RAZEM: 1, szt 1,000

5 Przedmiar sieci wodociągowej ul. strona nr: 5 Zestawienie robocizny L.p. Nazwa zawodu Jm Ilość 1. Elektromonter grupa II r-g 0, Monter instalacji sanitarnych i ogrzewczych II r-g 8,28 3. Monter instalacji sanitarnych i ogrzewczych III r-g 4,13 4. Robocizna r-g 807,69 5. Robotnicy r-g 10,28 6. Robotnicy grupa I r-g 22,36824 Zestawienie materiałów L.p. Nazwa materiału Jm Ilość 1. Bale iglaste obrzynane nasycone klasa III, grubości mm m3 0, Drewno na stemple budowlane, okrągłe iglaste - korowane Fi 6-20 cm m3 0, Klamry ciesielskie z prętów stalowych, typ U 10-12x250 mm kg Krawędziaki iglaste nasycone klasa III, długości m m3 0, Króciec żeliwny ciśnieniowy przejściowy kołnierzowy FW, Fi 100 mm szt 0,2 6. Króciec żeliwny ciśnieniowy przejściowy kołnierzowy FW, Fi32 mm szt 6 7. Nasuwka ciśnieniowa na rury PCV(PE) typ NW-W, Fi 40mm szt 6 8. Obudowa żeliwna do zasuwy szt 3 9. Podchloryn sodowy kg 0,5 10. Pospółka m3 7, Redukcja PE do zgrzewania doczołowego 1.0 MPa 75/40 mm szt 1, Rura stalowa ze szwem gwintowana ocynkowana, (Dn 50) m Rura warstwowa PE/PP Tytan z PE 100RC SDR 17 DN 75x4,5 m 112, Rury PVC przepustowe m 3, Skrzynki żeliwne szt 3 16.Śruby stalowe średniodokładne M14 z nakrętkami i podkładkami kg 4,71 17.Śruby stalowe średniodokładne M16 z nakrętkami i podkładkami kg 4, Trójnik PE do zgrzewania doczołowego 1,0 MPa Fi 75 mm szt 1, Trójnik redukcyjny PE do zgrzewani doczołowego 1,0 MPa Fi 75/40 mm szt 2, Tuleja kołnierzowa PE do zgrzewania doczołowego 1,0 MPa (woda) 75/65 mm szt 8, Uszczelka gumowa do rur ciśnieniowych kielichowych PVC, 63 mm szt Uszczelka gumowa płaska do połączeń kołnierzowych, Fi 50 mm szt Uszczelka gumowa płaska do połączeń kołnierzowych, Fi 100 mm szt Uszczelki gumowe płaskie szt 8,4 25. Woda m3 10,8 26. Zasuwa typ E, kołnierzowa Fi 32mm szt Zawór c.o. przelotowy skośny z kurkiem spustowym M3052 żeliwny ocynkowany Fi 50mm szt 0,4 28. Zawór zwrotny grzybkowy kołnierzowy żeliwny kątowy 1.6 MPa, nr kat.283, Fi 50 mm szt 0,3 29. Złączka PVC ciśnieniowa 2-kielichowa 110 mm szt 0,9 Zestawienie sprzętu L.p. Nazwa sprzętu Jm Ilość 1. Koparka jednonaczyniowa na podwoziu gąsienicowym 0.60 m3 m-g 0, Samochód dostawczy do 0.9 t m-g 143, Samochód skrzyniowy 5-10 t m-g 43,6 4. Samochód skrzyniowy do 5 t m-g 3, Urządzenie do przecisków sterowanych z agregatem hydraulicznym m-g 77,39 6. Zespół prądotwórczy trójfazowy przewoźny 5 kva m-g 77,39 7. Żuraw samochodowy 5-6 t m-g 78,48

Bale iglaste obrzynane nasycone klasa III, grubości 50-100 mm m3 0,149 2. Drewno na stemple budowlane, okrągłe iglaste - korowane Fi 6-20 cm m3 0,128 3.
