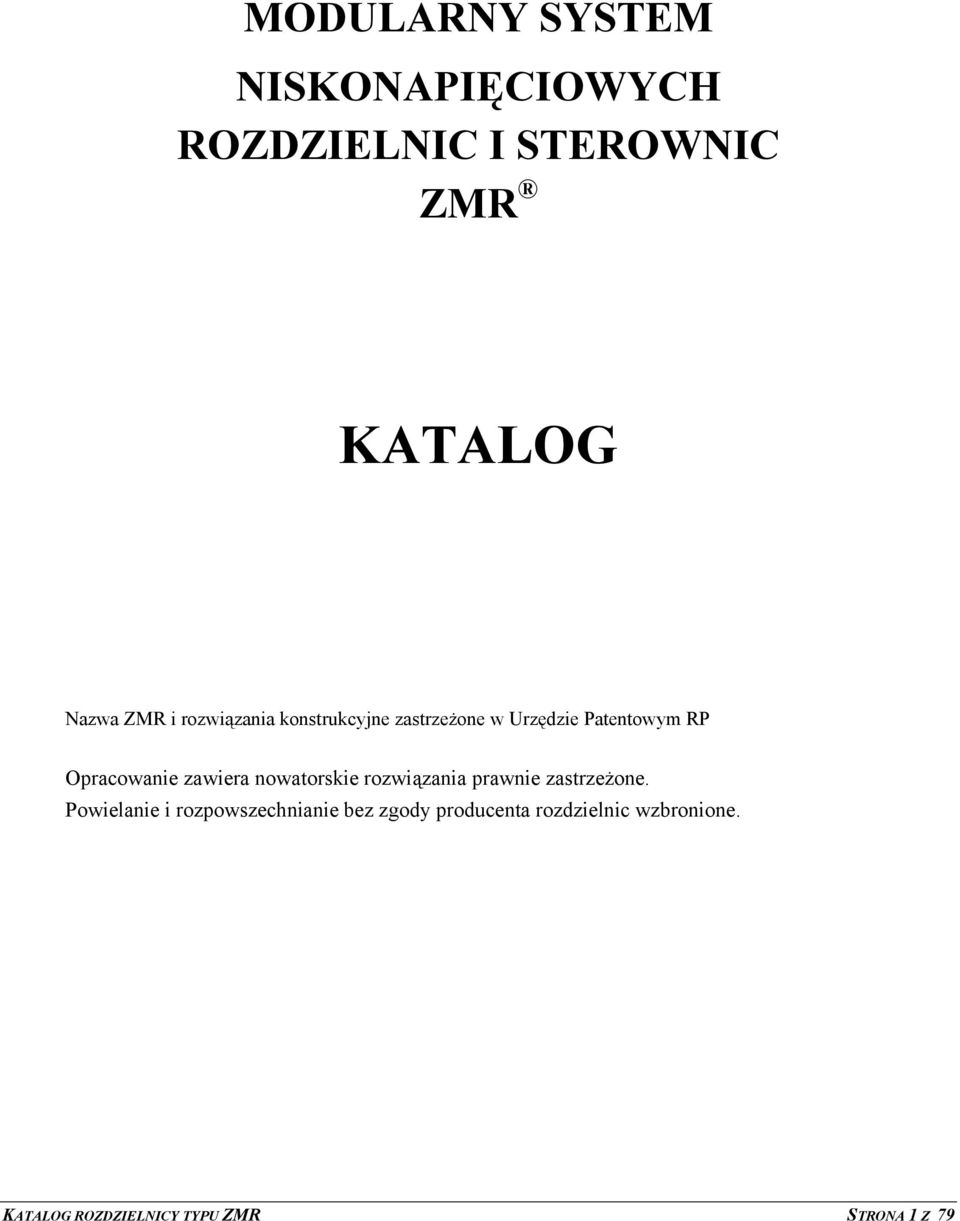

1 MODULARNY SYSTEM NISKONAPIĘCIOWYCH ROZDZIELNIC I STEROWNIC ZMR KATALOG Nazwa ZMR i rozwiązania konstrukcyjne zastrzeżone w Urzędzie Patentowym RP Opracowanie zawiera nowatorskie rozwiązania prawnie zastrzeżone. Powielanie i rozpowszechnianie bez zgody producenta rozdzielnic wzbronione. KATALOG ROZDZIELNICY TYPU ZMR STRONA 1 Z 79

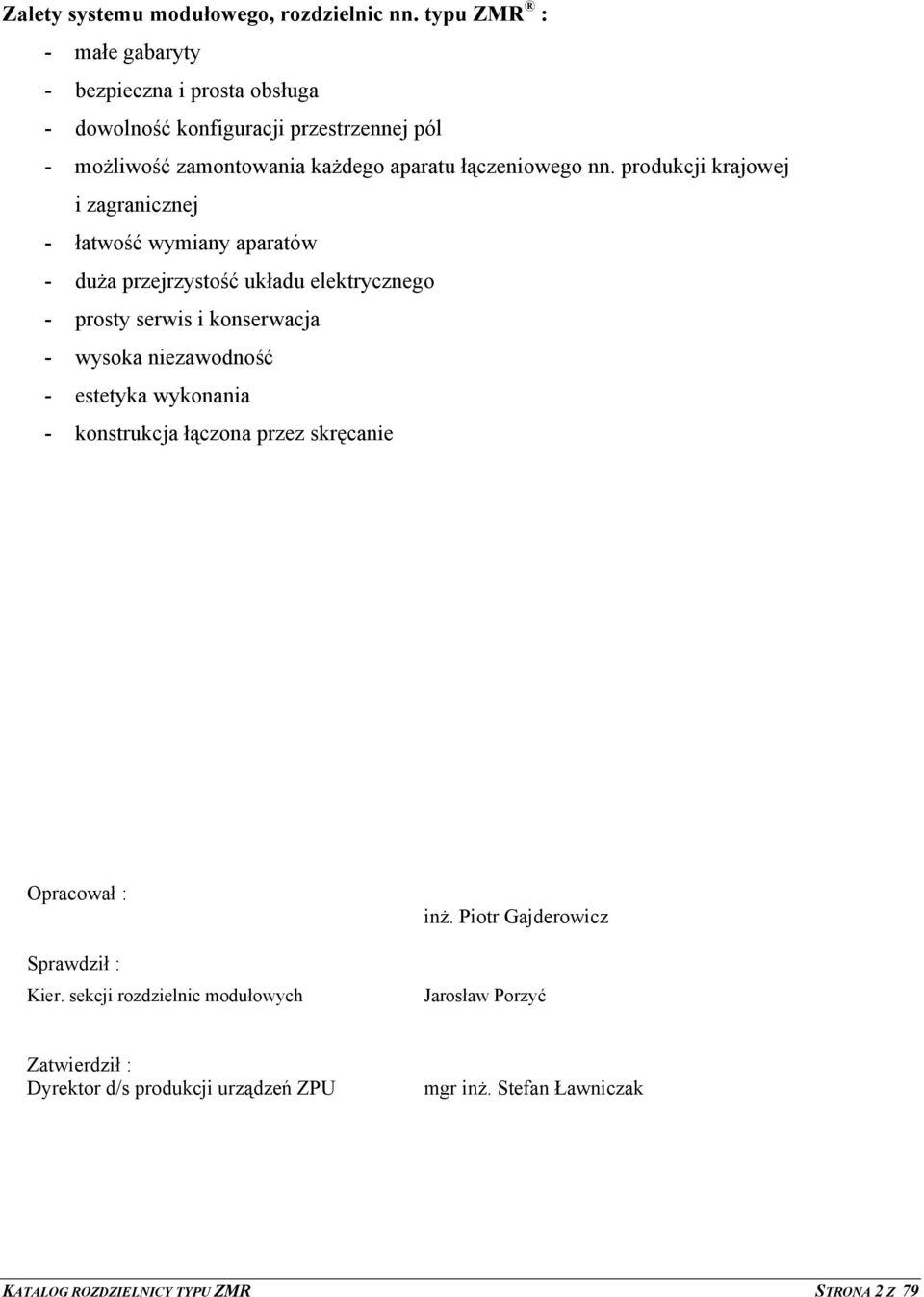

2 Zalety systemu modułowego, rozdzielnic nn. typu ZMR : - małe gabaryty - bezpieczna i prosta obsługa - dowolność konfiguracji przestrzennej pól - możliwość zamontowania każdego aparatu łączeniowego nn. produkcji krajowej i zagranicznej - łatwość wymiany aparatów - duża przejrzystość układu elektrycznego - prosty serwis i konserwacja - wysoka niezawodność - estetyka wykonania - konstrukcja łączona przez skręcanie Opracował : Sprawdził : Kier. sekcji rozdzielnic modułowych inż. Piotr Gajderowicz Jarosław Porzyć Zatwierdził : Dyrektor d/s produkcji urządzeń ZPU mgr inż. Stefan Ławniczak KATALOG ROZDZIELNICY TYPU ZMR STRONA 2 Z 79

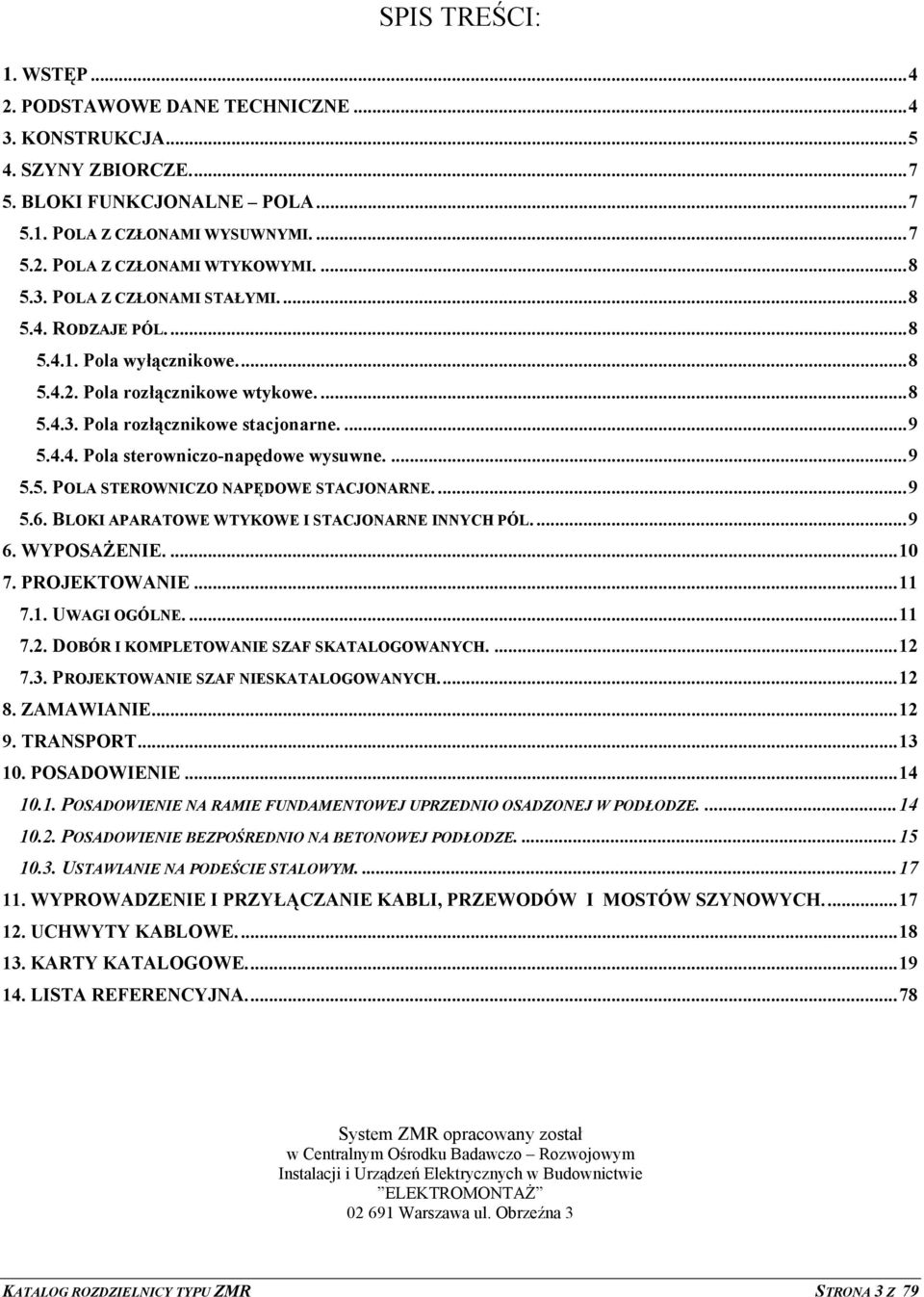

3 SPIS TREŚCI: 1. WSTĘP PODSTAWOWE DANE TECHNICZNE KONSTRUKCJA SZYNY ZBIORCZE BLOKI FUNKCJONALNE POLA POLA Z CZŁONAMI WYSUWNYMI POLA Z CZŁONAMI WTYKOWYMI POLA Z CZŁONAMI STAŁYMI RODZAJE PÓL Pola wyłącznikowe Pola rozłącznikowe wtykowe Pola rozłącznikowe stacjonarne Pola sterowniczo-napędowe wysuwne POLA STEROWNICZO NAPĘDOWE STACJONARNE BLOKI APARATOWE WTYKOWE I STACJONARNE INNYCH PÓL WYPOSAŻENIE PROJEKTOWANIE UWAGI OGÓLNE DOBÓR I KOMPLETOWANIE SZAF SKATALOGOWANYCH PROJEKTOWANIE SZAF NIESKATALOGOWANYCH ZAMAWIANIE TRANSPORT POSADOWIENIE POSADOWIENIE NA RAMIE FUNDAMENTOWEJ UPRZEDNIO OSADZONEJ W PODŁODZE POSADOWIENIE BEZPOŚREDNIO NA BETONOWEJ PODŁODZE USTAWIANIE NA PODEŚCIE STALOWYM WYPROWADZENIE I PRZYŁĄCZANIE KABLI, PRZEWODÓW I MOSTÓW SZYNOWYCH UCHWYTY KABLOWE KARTY KATALOGOWE LISTA REFERENCYJNA...78 System ZMR opracowany został w Centralnym Ośrodku Badawczo Rozwojowym Instalacji i Urządzeń Elektrycznych w Budownictwie ELEKTROMONTAŻ Warszawa ul. Obrzeźna 3 KATALOG ROZDZIELNICY TYPU ZMR STRONA 3 Z 79

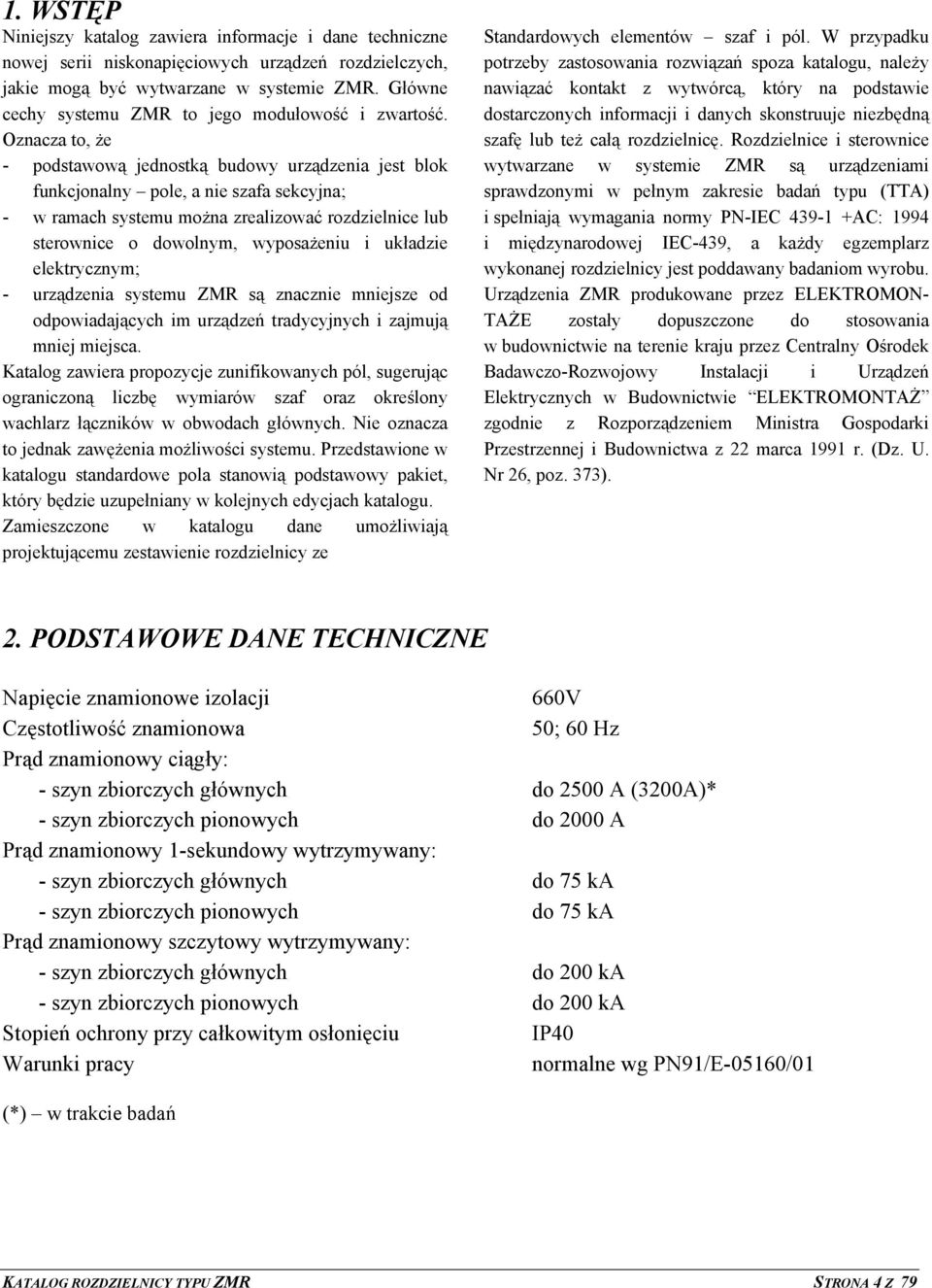

4 1. WSTĘP Niniejszy katalog zawiera informacje i dane techniczne nowej serii niskonapięciowych urządzeń rozdzielczych, jakie mogą być wytwarzane w systemie ZMR. Główne cechy systemu ZMR to jego modułowość i zwartość. Oznacza to, że - podstawową jednostką budowy urządzenia jest blok funkcjonalny pole, a nie szafa sekcyjna; - w ramach systemu można zrealizować rozdzielnice lub sterownice o dowolnym, wyposażeniu i układzie elektrycznym; - urządzenia systemu ZMR są znacznie mniejsze od odpowiadających im urządzeń tradycyjnych i zajmują mniej miejsca. Katalog zawiera propozycje zunifikowanych pól, sugerując ograniczoną liczbę wymiarów szaf oraz określony wachlarz łączników w obwodach głównych. Nie oznacza to jednak zawężenia możliwości systemu. Przedstawione w katalogu standardowe pola stanowią podstawowy pakiet, który będzie uzupełniany w kolejnych edycjach katalogu. Zamieszczone w katalogu dane umożliwiają projektującemu zestawienie rozdzielnicy ze Standardowych elementów szaf i pól. W przypadku potrzeby zastosowania rozwiązań spoza katalogu, należy nawiązać kontakt z wytwórcą, który na podstawie dostarczonych informacji i danych skonstruuje niezbędną szafę lub też całą rozdzielnicę. Rozdzielnice i sterownice wytwarzane w systemie ZMR są urządzeniami sprawdzonymi w pełnym zakresie badań typu (TTA) i spełniają wymagania normy PN-IEC AC: 1994 i międzynarodowej IEC-439, a każdy egzemplarz wykonanej rozdzielnicy jest poddawany badaniom wyrobu. Urządzenia ZMR produkowane przez ELEKTROMON- TAŻE zostały dopuszczone do stosowania w budownictwie na terenie kraju przez Centralny Ośrodek Badawczo-Rozwojowy Instalacji i Urządzeń Elektrycznych w Budownictwie ELEKTROMONTAŻ zgodnie z Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z 22 marca 1991 r. (Dz. U. Nr 26, poz. 373). 2. PODSTAWOWE DANE TECHNICZNE Napięcie znamionowe izolacji 660V Częstotliwość znamionowa 50; 60 Hz Prąd znamionowy ciągły: - szyn zbiorczych głównych do 2500 A (3200A)* - szyn zbiorczych pionowych do 2000 A Prąd znamionowy 1-sekundowy wytrzymywany: - szyn zbiorczych głównych do 75 ka - szyn zbiorczych pionowych do 75 ka Prąd znamionowy szczytowy wytrzymywany: - szyn zbiorczych głównych do 200 ka - szyn zbiorczych pionowych do 200 ka Stopień ochrony przy całkowitym osłonięciu IP40 Warunki pracy normalne wg PN91/E-05160/01 (*) w trakcie badań KATALOG ROZDZIELNICY TYPU ZMR STRONA 4 Z 79

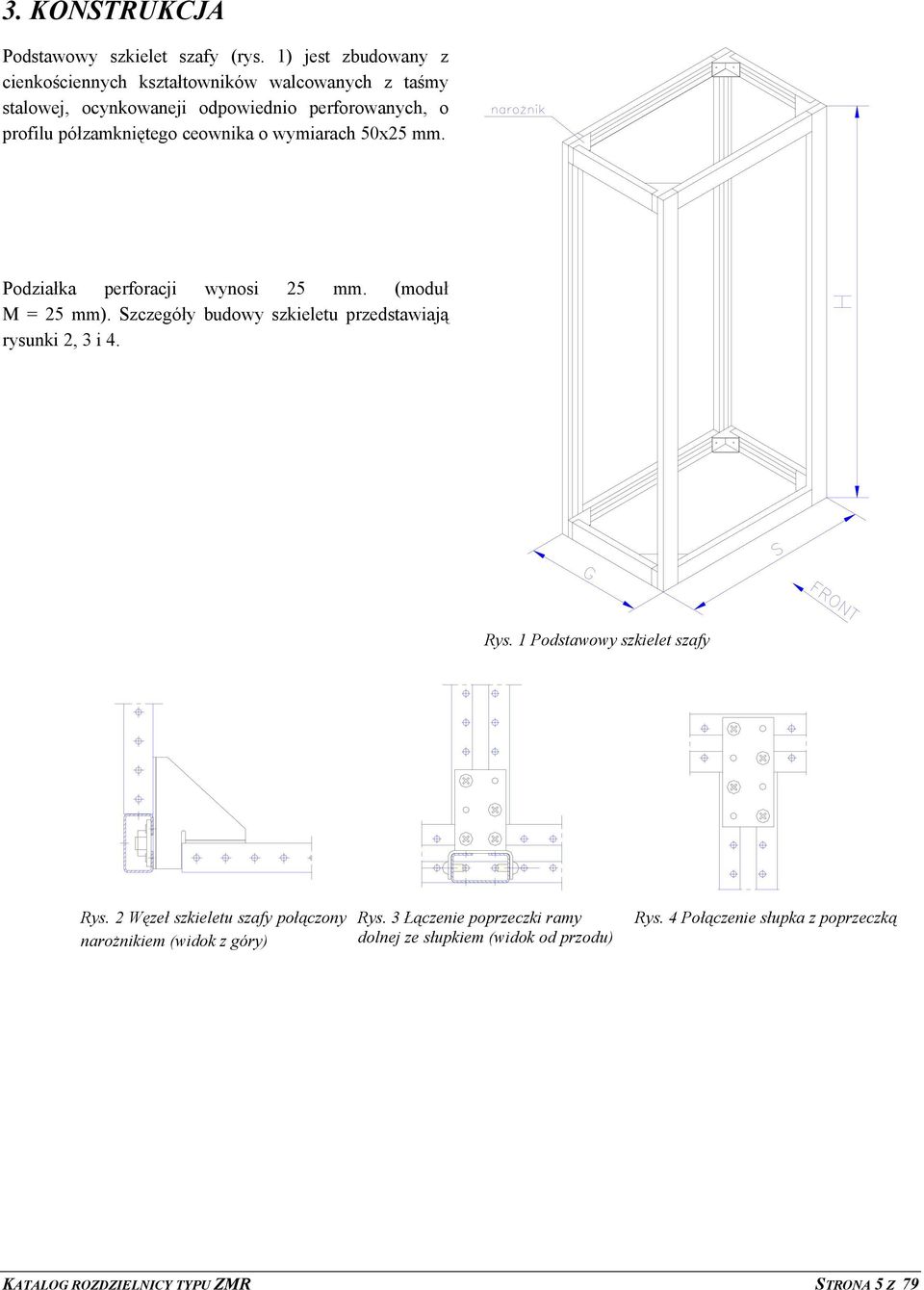

5 3. KONSTRUKCJA Podstawowy szkielet szafy (rys. 1) jest zbudowany z cienkościennych kształtowników walcowanych z taśmy stalowej, ocynkowaneji odpowiednio perforowanych, o profilu półzamkniętego ceownika o wymiarach 50x25 mm. Podziałka perforacji wynosi 25 mm. (moduł M = 25 mm). Szczegóły budowy szkieletu przedstawiają rysunki 2, 3 i 4. Rys. 1 Podstawowy szkielet szafy Rys. 2 Węzeł szkieletu szafy połączony narożnikiem (widok z góry) Rys. 3 Łączenie poprzeczki ramy dolnej ze słupkiem (widok od przodu) Rys. 4 Połączenie słupka z poprzeczką KATALOG ROZDZIELNICY TYPU ZMR STRONA 5 Z 79

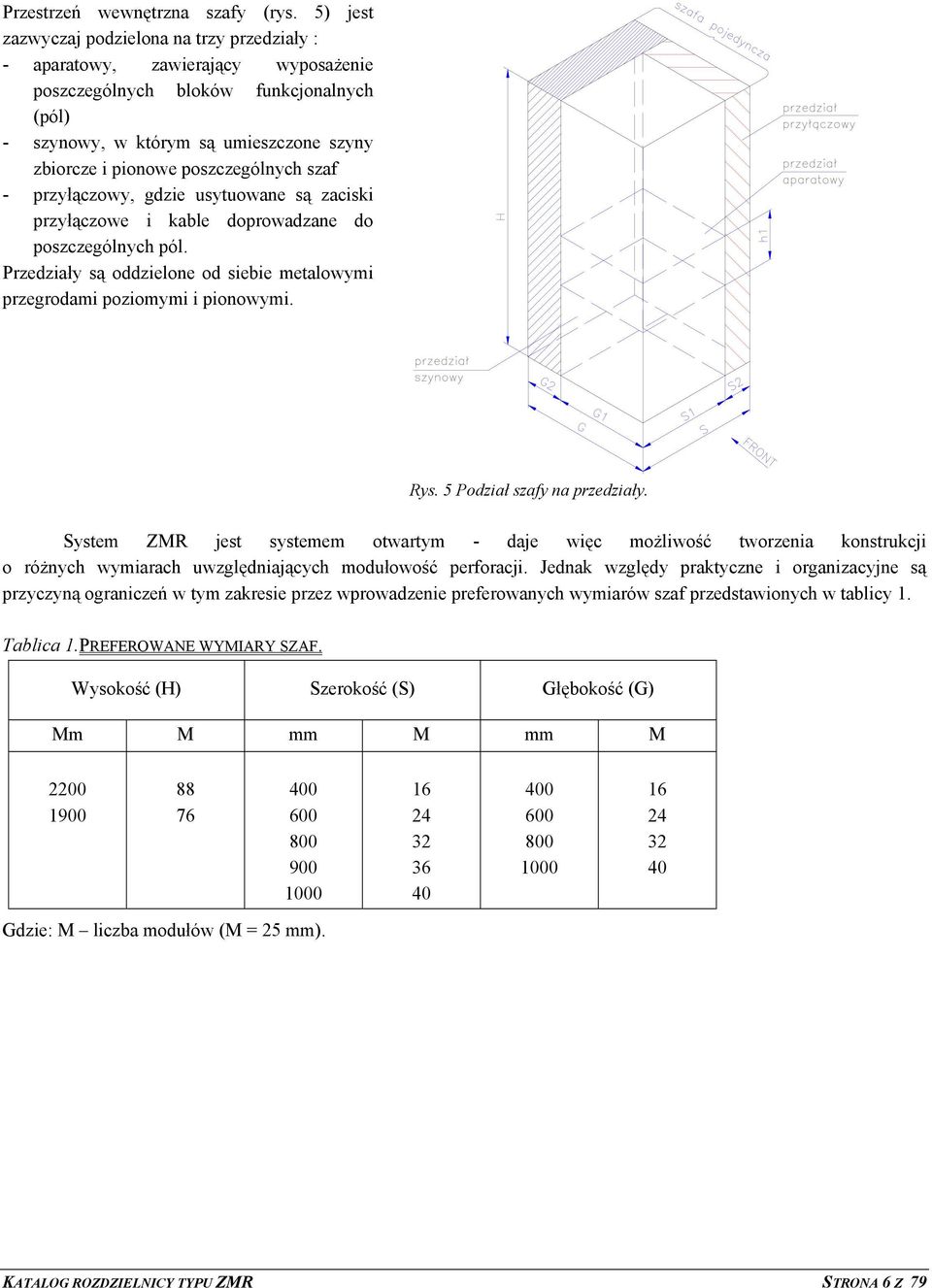

6 Przestrzeń wewnętrzna szafy (rys. 5) jest zazwyczaj podzielona na trzy przedziały : - aparatowy, zawierający wyposażenie poszczególnych bloków funkcjonalnych (pól) - szynowy, w którym są umieszczone szyny zbiorcze i pionowe poszczególnych szaf - przyłączowy, gdzie usytuowane są zaciski przyłączowe i kable doprowadzane do poszczególnych pól. Przedziały są oddzielone od siebie metalowymi przegrodami poziomymi i pionowymi. Rys. 5 Podział szafy na przedziały. System ZMR jest systemem otwartym - daje więc możliwość tworzenia konstrukcji o różnych wymiarach uwzględniających modułowość perforacji. Jednak względy praktyczne i organizacyjne są przyczyną ograniczeń w tym zakresie przez wprowadzenie preferowanych wymiarów szaf przedstawionych w tablicy 1. Tablica 1.PREFEROWANE WYMIARY SZAF. Wysokość (H) Szerokość (S) Głębokość (G) Mm M mm M mm M Gdzie: M liczba modułów (M = 25 mm). KATALOG ROZDZIELNICY TYPU ZMR STRONA 6 Z 79

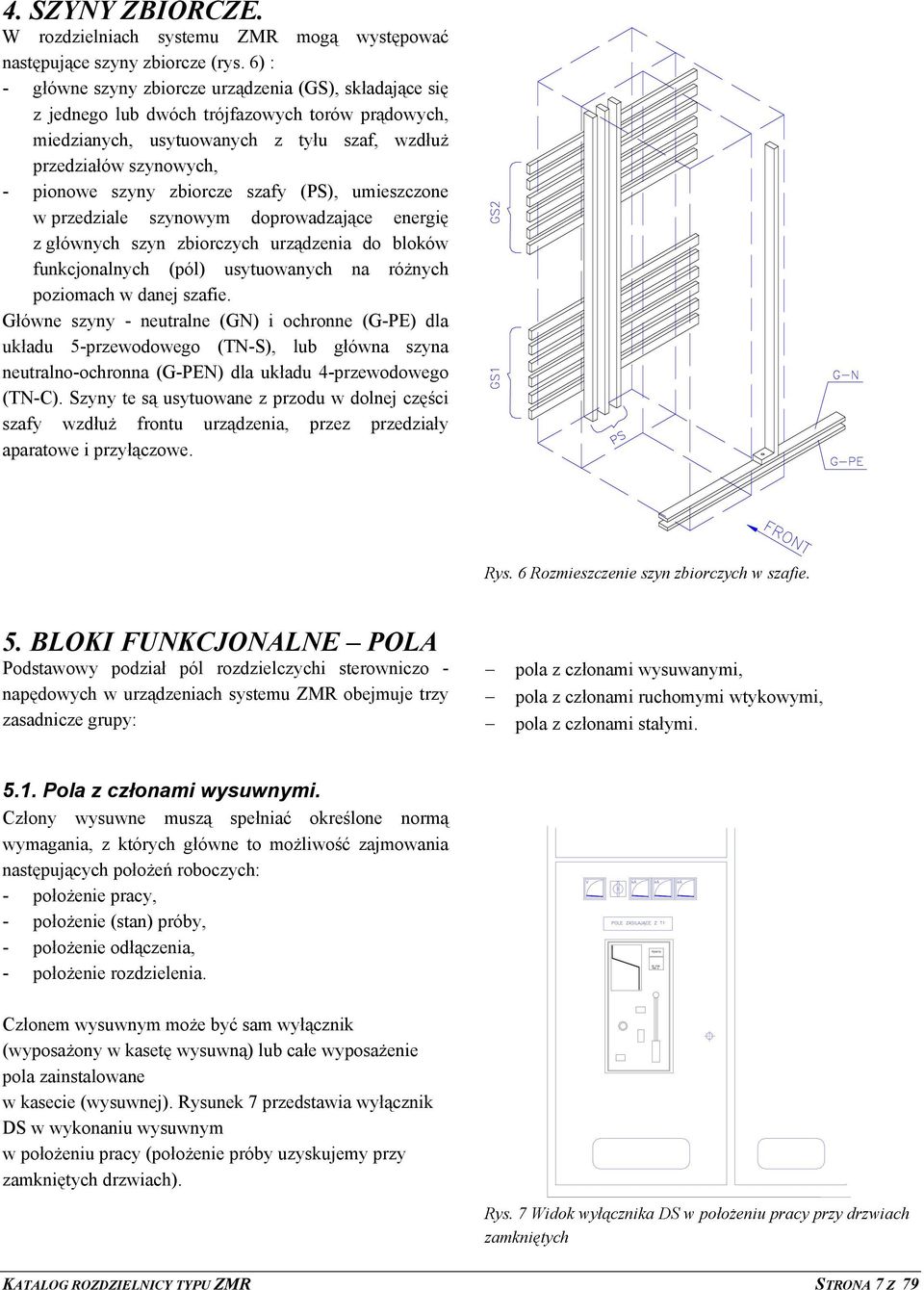

7 4. SZYNY ZBIORCZE. W rozdzielniach systemu ZMR mogą występować następujące szyny zbiorcze (rys. 6) : - główne szyny zbiorcze urządzenia (GS), składające się z jednego lub dwóch trójfazowych torów prądowych, miedzianych, usytuowanych z tyłu szaf, wzdłuż przedziałów szynowych, - pionowe szyny zbiorcze szafy (PS), umieszczone w przedziale szynowym doprowadzające energię z głównych szyn zbiorczych urządzenia do bloków funkcjonalnych (pól) usytuowanych na różnych poziomach w danej szafie. Główne szyny - neutralne (GN) i ochronne (G-PE) dla układu 5-przewodowego (TN-S), lub główna szyna neutralno-ochronna (G-PEN) dla układu 4-przewodowego (TN-C). Szyny te są usytuowane z przodu w dolnej części szafy wzdłuż frontu urządzenia, przez przedziały aparatowe i przyłączowe. Rys. 6 Rozmieszczenie szyn zbiorczych w szafie. 5. BLOKI FUNKCJONALNE POLA Podstawowy podział pól rozdzielczychi sterowniczo - napędowych w urządzeniach systemu ZMR obejmuje trzy zasadnicze grupy: pola z członami wysuwanymi, pola z członami ruchomymi wtykowymi, pola z członami stałymi Pola z członami wysuwnymi. Człony wysuwne muszą spełniać określone normą wymagania, z których główne to możliwość zajmowania następujących położeń roboczych: - położenie pracy, - położenie (stan) próby, - położenie odłączenia, - położenie rozdzielenia. Członem wysuwnym może być sam wyłącznik (wyposażony w kasetę wysuwną) lub całe wyposażenie pola zainstalowane w kasecie (wysuwnej). Rysunek 7 przedstawia wyłącznik DS w wykonaniu wysuwnym w położeniu pracy (położenie próby uzyskujemy przy zamkniętych drzwiach). Rys. 7 Widok wyłącznika DS w położeniu pracy przy drzwiach zamkniętych KATALOG ROZDZIELNICY TYPU ZMR STRONA 7 Z 79

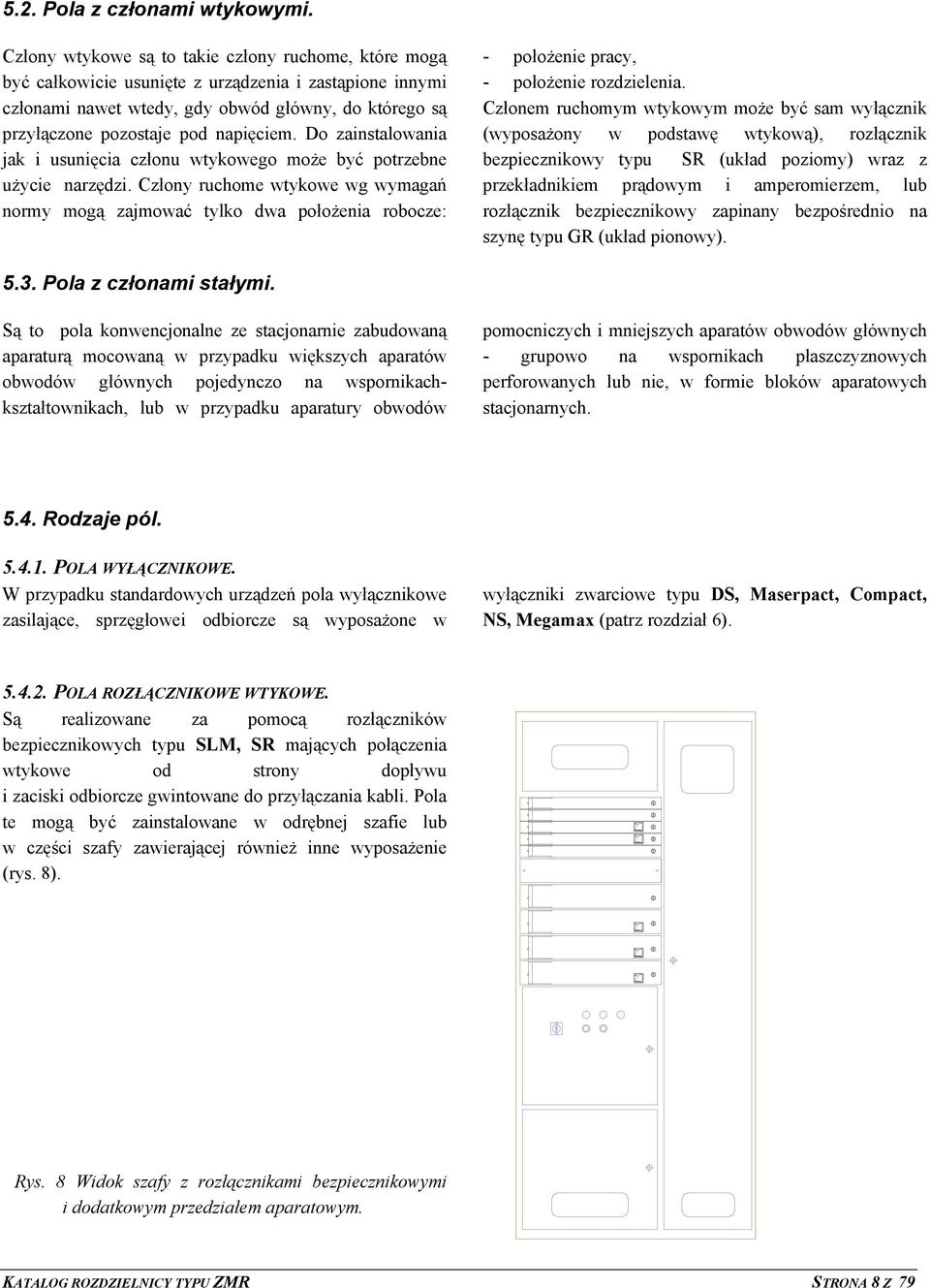

8 5.2. Pola z członami wtykowymi. Człony wtykowe są to takie człony ruchome, które mogą być całkowicie usunięte z urządzenia i zastąpione innymi członami nawet wtedy, gdy obwód główny, do którego są przyłączone pozostaje pod napięciem. Do zainstalowania jak i usunięcia członu wtykowego może być potrzebne użycie narzędzi. Człony ruchome wtykowe wg wymagań normy mogą zajmować tylko dwa położenia robocze: - położenie pracy, - położenie rozdzielenia. Członem ruchomym wtykowym może być sam wyłącznik (wyposażony w podstawę wtykową), rozłącznik bezpiecznikowy typu SR (układ poziomy) wraz z przekładnikiem prądowym i amperomierzem, lub rozłącznik bezpiecznikowy zapinany bezpośrednio na szynę typu GR (układ pionowy) Pola z członami stałymi. Są to pola konwencjonalne ze stacjonarnie zabudowaną aparaturą mocowaną w przypadku większych aparatów obwodów głównych pojedynczo na wspornikachkształtownikach, lub w przypadku aparatury obwodów pomocniczych i mniejszych aparatów obwodów głównych - grupowo na wspornikach płaszczyznowych perforowanych lub nie, w formie bloków aparatowych stacjonarnych Rodzaje pól POLA WYŁĄCZNIKOWE. W przypadku standardowych urządzeń pola wyłącznikowe zasilające, sprzęgłowei odbiorcze są wyposażone w wyłączniki zwarciowe typu DS, Maserpact, Compact, NS, Megamax (patrz rozdział 6) POLA ROZŁĄCZNIKOWE WTYKOWE. Są realizowane za pomocą rozłączników bezpiecznikowych typu SLM, SR mających połączenia wtykowe od strony dopływu i zaciski odbiorcze gwintowane do przyłączania kabli. Pola te mogą być zainstalowane w odrębnej szafie lub w części szafy zawierającej również inne wyposażenie (rys. 8). Rys. 8 Widok szafy z rozłącznikami bezpiecznikowymi i dodatkowym przedziałem aparatowym. KATALOG ROZDZIELNICY TYPU ZMR STRONA 8 Z 79

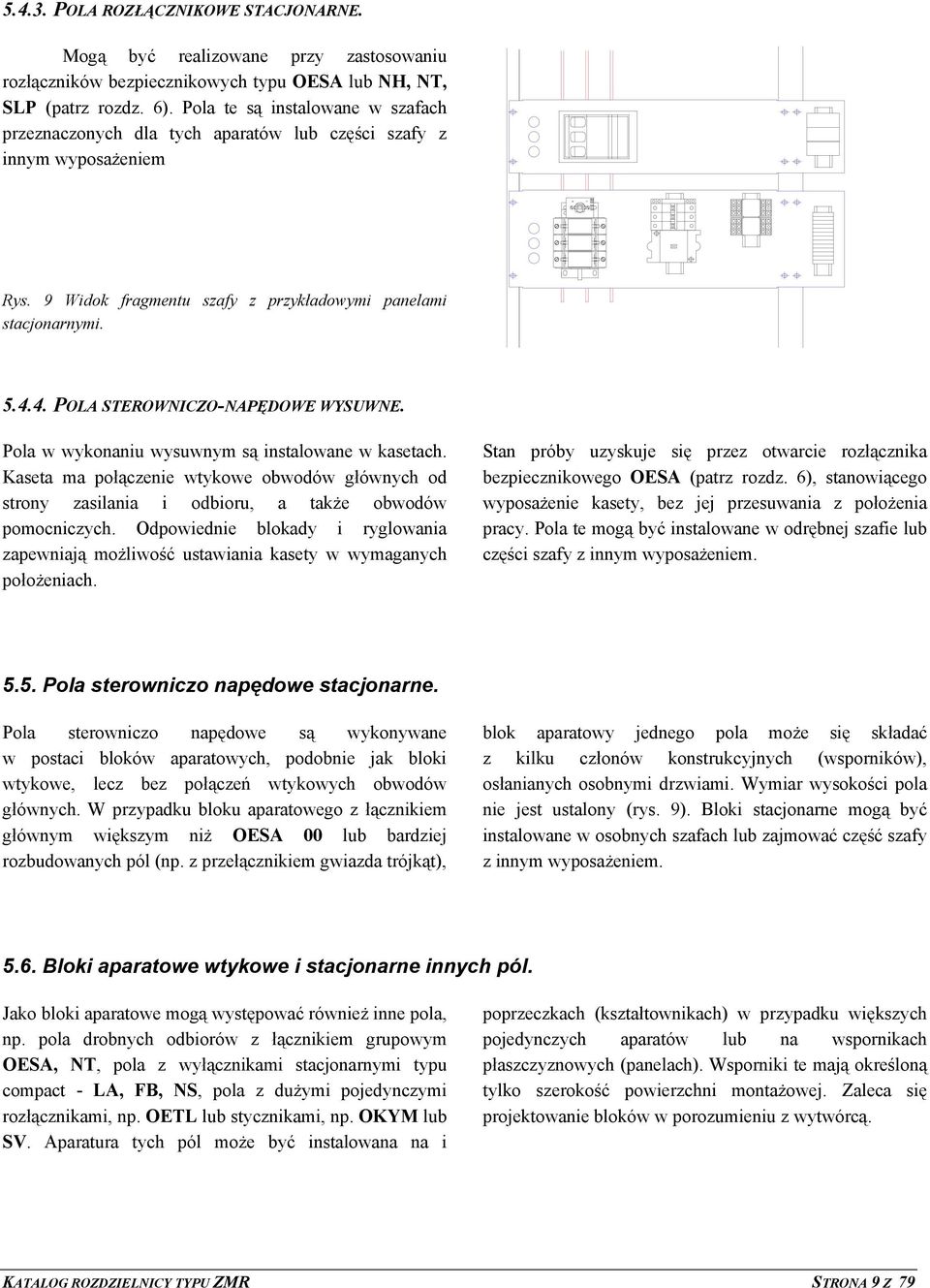

9 POLA ROZŁĄCZNIKOWE STACJONARNE. Mogą być realizowane przy zastosowaniu rozłączników bezpiecznikowych typu OESA lub NH, NT, SLP (patrz rozdz. 6). Pola te są instalowane w szafach przeznaczonych dla tych aparatów lub części szafy z innym wyposażeniem Rys. 9 Widok fragmentu szafy z przykładowymi panelami stacjonarnymi POLA STEROWNICZO-NAPĘDOWE WYSUWNE. Pola w wykonaniu wysuwnym są instalowane w kasetach. Kaseta ma połączenie wtykowe obwodów głównych od strony zasilania i odbioru, a także obwodów pomocniczych. Odpowiednie blokady i ryglowania zapewniają możliwość ustawiania kasety w wymaganych położeniach. Stan próby uzyskuje się przez otwarcie rozłącznika bezpiecznikowego OESA (patrz rozdz. 6), stanowiącego wyposażenie kasety, bez jej przesuwania z położenia pracy. Pola te mogą być instalowane w odrębnej szafie lub części szafy z innym wyposażeniem Pola sterowniczo napędowe stacjonarne. Pola sterowniczo napędowe są wykonywane w postaci bloków aparatowych, podobnie jak bloki wtykowe, lecz bez połączeń wtykowych obwodów głównych. W przypadku bloku aparatowego z łącznikiem głównym większym niż OESA 00 lub bardziej rozbudowanych pól (np. z przełącznikiem gwiazda trójkąt), blok aparatowy jednego pola może się składać z kilku członów konstrukcyjnych (wsporników), osłanianych osobnymi drzwiami. Wymiar wysokości pola nie jest ustalony (rys. 9). Bloki stacjonarne mogą być instalowane w osobnych szafach lub zajmować część szafy z innym wyposażeniem Bloki aparatowe wtykowe i stacjonarne innych pól. Jako bloki aparatowe mogą występować również inne pola, np. pola drobnych odbiorów z łącznikiem grupowym OESA, NT, pola z wyłącznikami stacjonarnymi typu compact - LA, FB, NS, pola z dużymi pojedynczymi rozłącznikami, np. OETL lub stycznikami, np. OKYM lub SV. Aparatura tych pól może być instalowana na i poprzeczkach (kształtownikach) w przypadku większych pojedynczych aparatów lub na wspornikach płaszczyznowych (panelach). Wsporniki te mają określoną tylko szerokość powierzchni montażowej. Zaleca się projektowanie bloków w porozumieniu z wytwórcą. KATALOG ROZDZIELNICY TYPU ZMR STRONA 9 Z 79

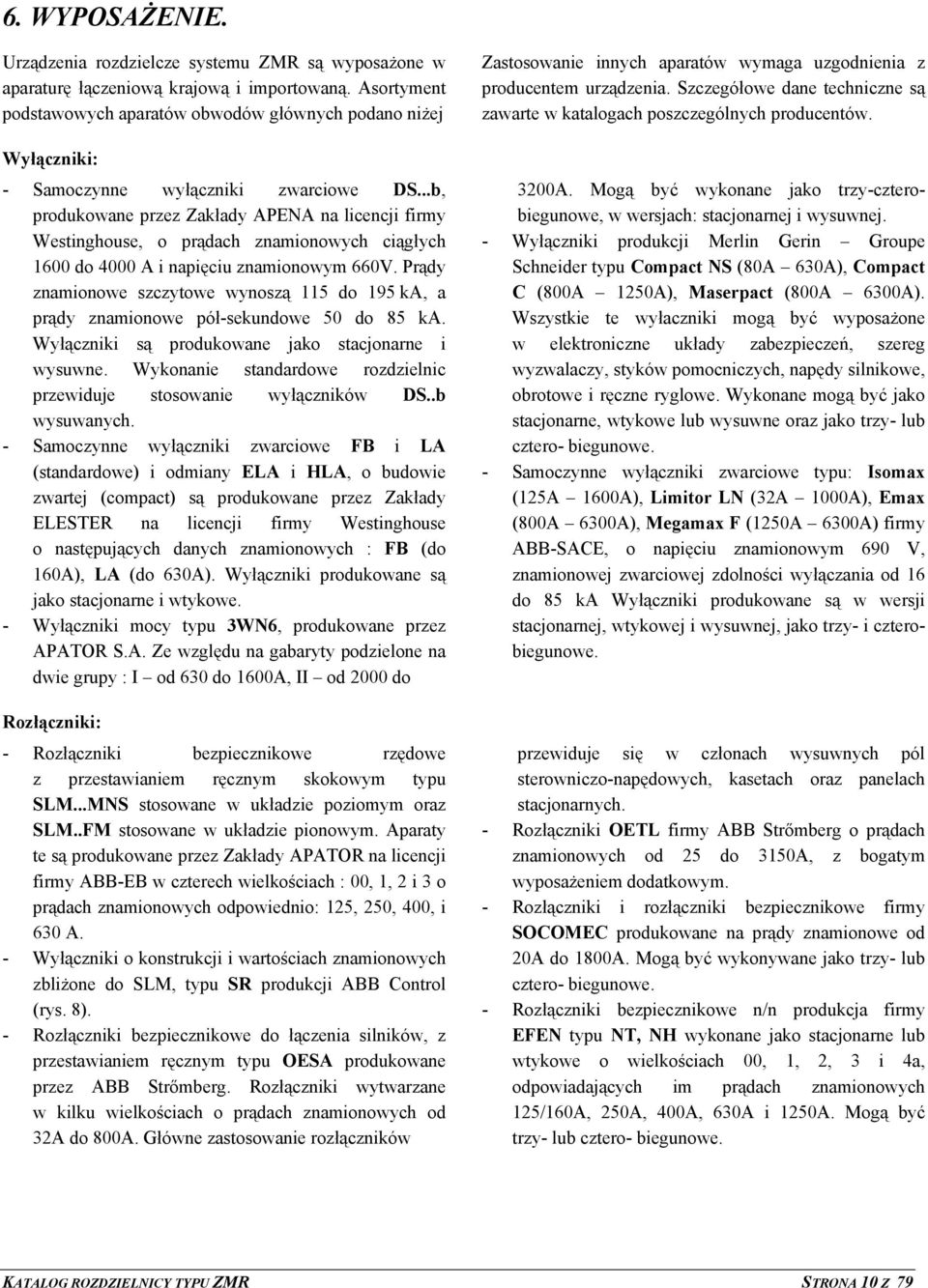

10 6. WYPOSAŻENIE. Urządzenia rozdzielcze systemu ZMR są wyposażone w aparaturę łączeniową krajową i importowaną. Asortyment podstawowych aparatów obwodów głównych podano niżej Wyłączniki: - Samoczynne wyłączniki zwarciowe DS...b, produkowane przez Zakłady APENA na licencji firmy Westinghouse, o prądach znamionowych ciągłych 1600 do 4000 A i napięciu znamionowym 660V. Prądy znamionowe szczytowe wynoszą 115 do 195 ka, a prądy znamionowe pół-sekundowe 50 do 85 ka. Wyłączniki są produkowane jako stacjonarne i wysuwne. Wykonanie standardowe rozdzielnic przewiduje stosowanie wyłączników DS..b wysuwanych. - Samoczynne wyłączniki zwarciowe FB i LA (standardowe) i odmiany ELA i HLA, o budowie zwartej (compact) są produkowane przez Zakłady ELESTER na licencji firmy Westinghouse o następujących danych znamionowych : FB (do 160A), LA (do 630A). Wyłączniki produkowane są jako stacjonarne i wtykowe. - Wyłączniki mocy typu 3WN6, produkowane przez APATOR S.A. Ze względu na gabaryty podzielone na dwie grupy : I od 630 do 1600A, II od 2000 do Rozłączniki: - Rozłączniki bezpiecznikowe rzędowe z przestawianiem ręcznym skokowym typu SLM...MNS stosowane w układzie poziomym oraz SLM..FM stosowane w układzie pionowym. Aparaty te są produkowane przez Zakłady APATOR na licencji firmy ABB-EB w czterech wielkościach : 00, 1, 2 i 3 o prądach znamionowych odpowiednio: 125, 250, 400, i 630 A. - Wyłączniki o konstrukcji i wartościach znamionowych zbliżone do SLM, typu SR produkcji ABB Control (rys. 8). - Rozłączniki bezpiecznikowe do łączenia silników, z przestawianiem ręcznym typu OESA produkowane przez ABB Strőmberg. Rozłączniki wytwarzane w kilku wielkościach o prądach znamionowych od 32A do 800A. Główne zastosowanie rozłączników Zastosowanie innych aparatów wymaga uzgodnienia z producentem urządzenia. Szczegółowe dane techniczne są zawarte w katalogach poszczególnych producentów. 3200A. Mogą być wykonane jako trzy-czterobiegunowe, w wersjach: stacjonarnej i wysuwnej. - Wyłączniki produkcji Merlin Gerin Groupe Schneider typu Compact NS (80A 630A), Compact C (800A 1250A), Maserpact (800A 6300A). Wszystkie te wyłaczniki mogą być wyposażone w elektroniczne układy zabezpieczeń, szereg wyzwalaczy, styków pomocniczych, napędy silnikowe, obrotowe i ręczne ryglowe. Wykonane mogą być jako stacjonarne, wtykowe lub wysuwne oraz jako trzy- lub cztero- biegunowe. - Samoczynne wyłączniki zwarciowe typu: Isomax (125A 1600A), Limitor LN (32A 1000A), Emax (800A 6300A), Megamax F (1250A 6300A) firmy ABB-SACE, o napięciu znamionowym 690 V, znamionowej zwarciowej zdolności wyłączania od 16 do 85 ka Wyłączniki produkowane są w wersji stacjonarnej, wtykowej i wysuwnej, jako trzy- i czterobiegunowe. przewiduje się w członach wysuwnych pól sterowniczo-napędowych, kasetach oraz panelach stacjonarnych. - Rozłączniki OETL firmy ABB Strőmberg o prądach znamionowych od 25 do 3150A, z bogatym wyposażeniem dodatkowym. - Rozłączniki i rozłączniki bezpiecznikowe firmy SOCOMEC produkowane na prądy znamionowe od 20A do 1800A. Mogą być wykonywane jako trzy- lub cztero- biegunowe. - Rozłączniki bezpiecznikowe n/n produkcja firmy EFEN typu NT, NH wykonane jako stacjonarne lub wtykowe o wielkościach 00, 1, 2, 3 i 4a, odpowiadających im prądach znamionowych 125/160A, 250A, 400A, 630A i 1250A. Mogą być trzy- lub cztero- biegunowe. KATALOG ROZDZIELNICY TYPU ZMR STRONA 10 Z 79

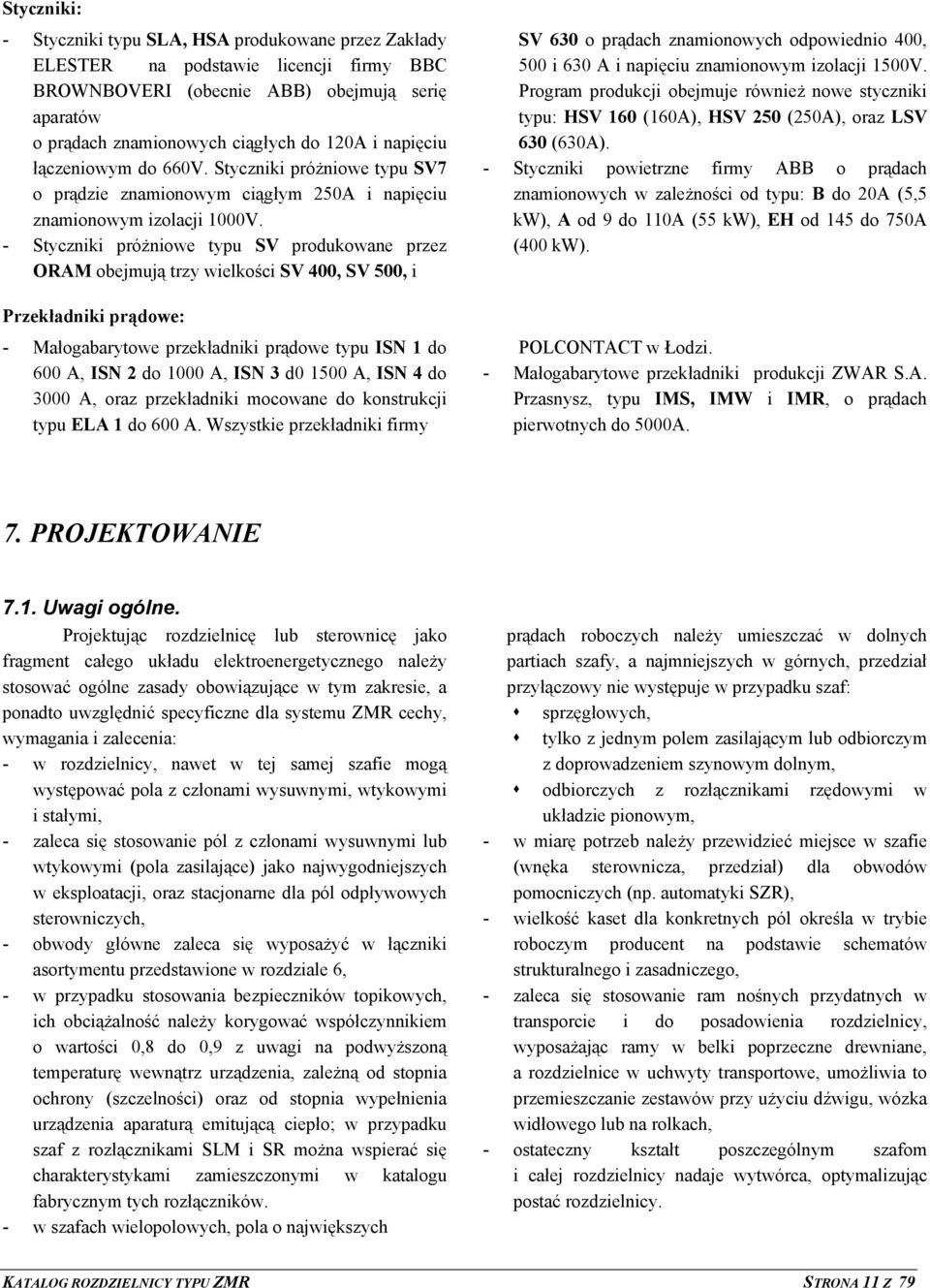

11 Styczniki: - Styczniki typu SLA, HSA produkowane przez Zakłady ELESTER na podstawie licencji firmy BBC BROWNBOVERI (obecnie ABB) obejmują serię aparatów o prądach znamionowych ciągłych do 120A i napięciu łączeniowym do 660V. Styczniki próżniowe typu SV7 o prądzie znamionowym ciągłym 250A i napięciu znamionowym izolacji 1000V. - Styczniki próżniowe typu SV produkowane przez ORAM obejmują trzy wielkości SV 400, SV 500, i Przekładniki prądowe: - Małogabarytowe przekładniki prądowe typu ISN 1 do 600 A, ISN 2 do 1000 A, ISN 3 d A, ISN 4 do 3000 A, oraz przekładniki mocowane do konstrukcji typu ELA 1 do 600 A. Wszystkie przekładniki firmy SV 630 o prądach znamionowych odpowiednio 400, 500 i 630 A i napięciu znamionowym izolacji 1500V. Program produkcji obejmuje również nowe styczniki typu: HSV 160 (160A), HSV 250 (250A), oraz LSV 630 (630A). - Styczniki powietrzne firmy ABB o prądach znamionowych w zależności od typu: B do 20A (5,5 kw), A od 9 do 110A (55 kw), EH od 145 do 750A (400 kw). POLCONTACT w Łodzi. - Małogabarytowe przekładniki produkcji ZWAR S.A. Przasnysz, typu IMS, IMW i IMR, o prądach pierwotnych do 5000A. 7. PROJEKTOWANIE 7.1. Uwagi ogólne. Projektując rozdzielnicę lub sterownicę jako fragment całego układu elektroenergetycznego należy stosować ogólne zasady obowiązujące w tym zakresie, a ponadto uwzględnić specyficzne dla systemu ZMR cechy, wymagania i zalecenia: - w rozdzielnicy, nawet w tej samej szafie mogą występować pola z członami wysuwnymi, wtykowymi i stałymi, - zaleca się stosowanie pól z członami wysuwnymi lub wtykowymi (pola zasilające) jako najwygodniejszych w eksploatacji, oraz stacjonarne dla pól odpływowych sterowniczych, - obwody główne zaleca się wyposażyć w łączniki asortymentu przedstawione w rozdziale 6, - w przypadku stosowania bezpieczników topikowych, ich obciążalność należy korygować współczynnikiem o wartości 0,8 do 0,9 z uwagi na podwyższoną temperaturę wewnątrz urządzenia, zależną od stopnia ochrony (szczelności) oraz od stopnia wypełnienia urządzenia aparaturą emitującą ciepło; w przypadku szaf z rozłącznikami SLM i SR można wspierać się charakterystykami zamieszczonymi w katalogu fabrycznym tych rozłączników. - w szafach wielopolowych, pola o największych prądach roboczych należy umieszczać w dolnych partiach szafy, a najmniejszych w górnych, przedział przyłączowy nie występuje w przypadku szaf: sprzęgłowych, tylko z jednym polem zasilającym lub odbiorczym z doprowadzeniem szynowym dolnym, odbiorczych z rozłącznikami rzędowymi w układzie pionowym, - w miarę potrzeb należy przewidzieć miejsce w szafie (wnęka sterownicza, przedział) dla obwodów pomocniczych (np. automatyki SZR), - wielkość kaset dla konkretnych pól określa w trybie roboczym producent na podstawie schematów strukturalnego i zasadniczego, - zaleca się stosowanie ram nośnych przydatnych w transporcie i do posadowienia rozdzielnicy, wyposażając ramy w belki poprzeczne drewniane, a rozdzielnice w uchwyty transportowe, umożliwia to przemieszczanie zestawów przy użyciu dźwigu, wózka widłowego lub na rolkach, - ostateczny kształt poszczególnym szafom i całej rozdzielnicy nadaje wytwórca, optymalizując postać rozdzielnicy. KATALOG ROZDZIELNICY TYPU ZMR STRONA 11 Z 79

12 7.2. Dobór i kompletowanie szaf skatalogowanych. Rodzaje szaf standardowych są przedstawione na kartach katalogowych, stanowiących dalszą część katalogu. Szafy standardowe są przewidziane jako wolnostojące, dostępne od frontu i od tyłu. W porozumieniu z wytwórcą możliwe jest wykonanie szaf przyściennych dostępnych tylko od frontu. Również dwustronne rozmieszczenie aparatury (człony wysuwne, panele stacjonarne itp.), tzw. szafy podwójne, mogą być realizowane tylko w porozumieniu z wytwórcą. W oparciu o schemat elektryczny rozdzielnicy lub sterownicy należy w pierwszej kolejności dobrać rodzaj i wyposażenie szaf zasilających. Mając określone szafy zasilające i ich wymiary należy dobrać pozostałe szafy o tej samej głębokości i wysokości co szafy zasilające. Ustalając wyposażenie szaf odbiorczych należy korzystać z informacji zawartych w rozdziałach 5 i 6, w kartach katalogowych, rysunkach i rozdziale niniejszym. Pojedyncze większe aparaty mocuje się stacjonarnie na wspornikach perforowanych (panelach) wg rys. 9, o odpowiedniej wysokości, lub na poprzeczkach wsporczych (kształtownikach). Wysokość bloku wynika z zainstalowanego wyposażenia. Wysokość modułowa drzwi odpowiadających blokowi aparatowemu powinna być większa o co najmniej dwa moduły M (M=25 mm) od wysokości bloku aparatowego Projektowanie szaf nieskatalogowanych. System konstrukcyjno-montażowy ZMR umożliwia budowę szaf o różnych wymiarach i przeznaczeniu. Szafy skatalogowane stanowią podstawowy pakiet, który z czasem będzie powiększany w oparciu o doświadczenia produkcyjne. Aby zaprojektować i uzyskać szafę nie znajdującą się w katalogu, należy skontaktować się z wytwórcą, który na podstawie przedłożonych danych skonstruuje nową szafę udostępniając projektującemu szkic wymiarowy szafy, widok elewacji i schemat. 8. ZAMAWIANIE Dokumentacja dołączona do zamówienia powinna zawierać przede wszystkim: - schemat strukturalny, - schematy zasadnicze, schematy ideowe i montażowe (w przypadku sterownic), - zestawienie aparatury i osprzętu (dokładne dane znamionowe), - rysunek elewacji, - wykaz treści napisów, - rysunek usytuowania urządzenia w pomieszczeniu, - system uziemienia np. TN-S, - sposób osłonięcia i sposób ochrony, np. IP 00, od frontu IP 30, - przekroje, rodzaje i sposoby oprowadzenia linii zasilających i odbiorczych, - warunki ustawienia i posadowienia rozdzielnicy, - warunki transportu wewnętrznego w miejscu zainstalowania, max wymiar zestawu transportowego, możliwe do zastosowania środki transportu, - wymagania odnośnie pakowania, - inne szczególne wymagania, np. barwa pokryć malarskich itp. Informację techniczną można uzyskać pod telefonami: (0 81) wew. 278 lub kontaktując się z Działem Sprzedaży. KATALOG ROZDZIELNICY TYPU ZMR STRONA 12 Z 79

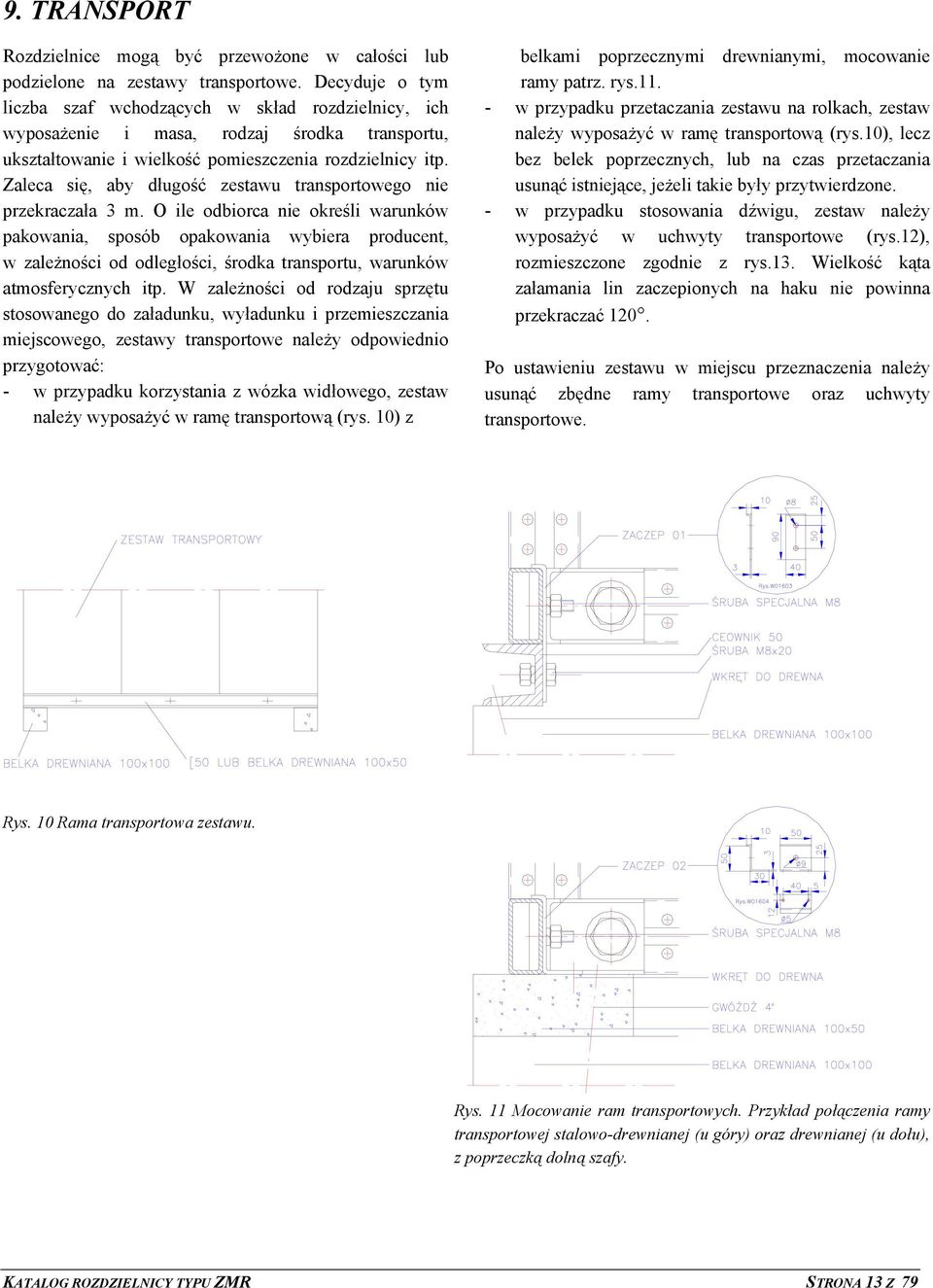

13 9. TRANSPORT Rozdzielnice mogą być przewożone w całości lub podzielone na zestawy transportowe. Decyduje o tym liczba szaf wchodzących w skład rozdzielnicy, ich wyposażenie i masa, rodzaj środka transportu, ukształtowanie i wielkość pomieszczenia rozdzielnicy itp. Zaleca się, aby długość zestawu transportowego nie przekraczała 3 m. O ile odbiorca nie określi warunków pakowania, sposób opakowania wybiera producent, w zależności od odległości, środka transportu, warunków atmosferycznych itp. W zależności od rodzaju sprzętu stosowanego do załadunku, wyładunku i przemieszczania miejscowego, zestawy transportowe należy odpowiednio przygotować: - w przypadku korzystania z wózka widłowego, zestaw należy wyposażyć w ramę transportową (rys. 10) z belkami poprzecznymi drewnianymi, mocowanie ramy patrz. rys w przypadku przetaczania zestawu na rolkach, zestaw należy wyposażyć w ramę transportową (rys.10), lecz bez belek poprzecznych, lub na czas przetaczania usunąć istniejące, jeżeli takie były przytwierdzone. - w przypadku stosowania dźwigu, zestaw należy wyposażyć w uchwyty transportowe (rys.12), rozmieszczone zgodnie z rys.13. Wielkość kąta załamania lin zaczepionych na haku nie powinna przekraczać 120. Po ustawieniu zestawu w miejscu przeznaczenia należy usunąć zbędne ramy transportowe oraz uchwyty transportowe. Rys. 10 Rama transportowa zestawu. Rys. 11 Mocowanie ram transportowych. Przykład połączenia ramy transportowej stalowo-drewnianej (u góry) oraz drewnianej (u dołu), z poprzeczką dolną szafy. KATALOG ROZDZIELNICY TYPU ZMR STRONA 13 Z 79

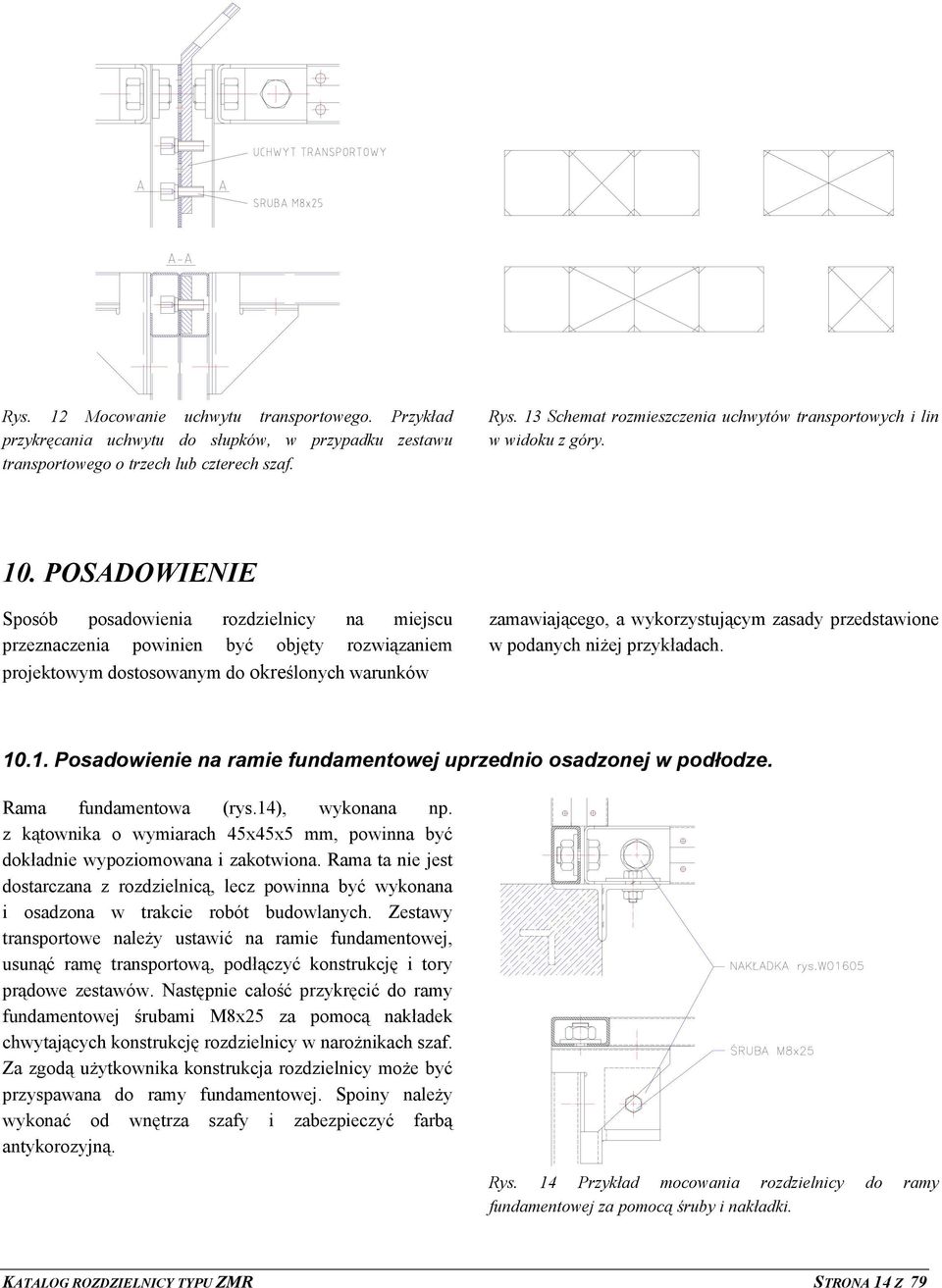

14 Rys. 12 Mocowanie uchwytu transportowego. Przykład przykręcania uchwytu do słupków, w przypadku zestawu transportowego o trzech lub czterech szaf. Rys. 13 Schemat rozmieszczenia uchwytów transportowych i lin w widoku z góry. 10. POSADOWIENIE Sposób posadowienia rozdzielnicy na miejscu przeznaczenia powinien być objęty rozwiązaniem projektowym dostosowanym do określonych warunków zamawiającego, a wykorzystującym zasady przedstawione w podanych niżej przykładach Posadowienie na ramie fundamentowej uprzednio osadzonej w podłodze. Rama fundamentowa (rys.14), wykonana np. z kątownika o wymiarach 45x45x5 mm, powinna być dokładnie wypoziomowana i zakotwiona. Rama ta nie jest dostarczana z rozdzielnicą, lecz powinna być wykonana i osadzona w trakcie robót budowlanych. Zestawy transportowe należy ustawić na ramie fundamentowej, usunąć ramę transportową, podłączyć konstrukcję i tory prądowe zestawów. Następnie całość przykręcić do ramy fundamentowej śrubami M8x25 za pomocą nakładek chwytających konstrukcję rozdzielnicy w narożnikach szaf. Za zgodą użytkownika konstrukcja rozdzielnicy może być przyspawana do ramy fundamentowej. Spoiny należy wykonać od wnętrza szafy i zabezpieczyć farbą antykorozyjną. Rys. 14 Przykład mocowania rozdzielnicy do ramy fundamentowej za pomocą śruby i nakładki. KATALOG ROZDZIELNICY TYPU ZMR STRONA 14 Z 79

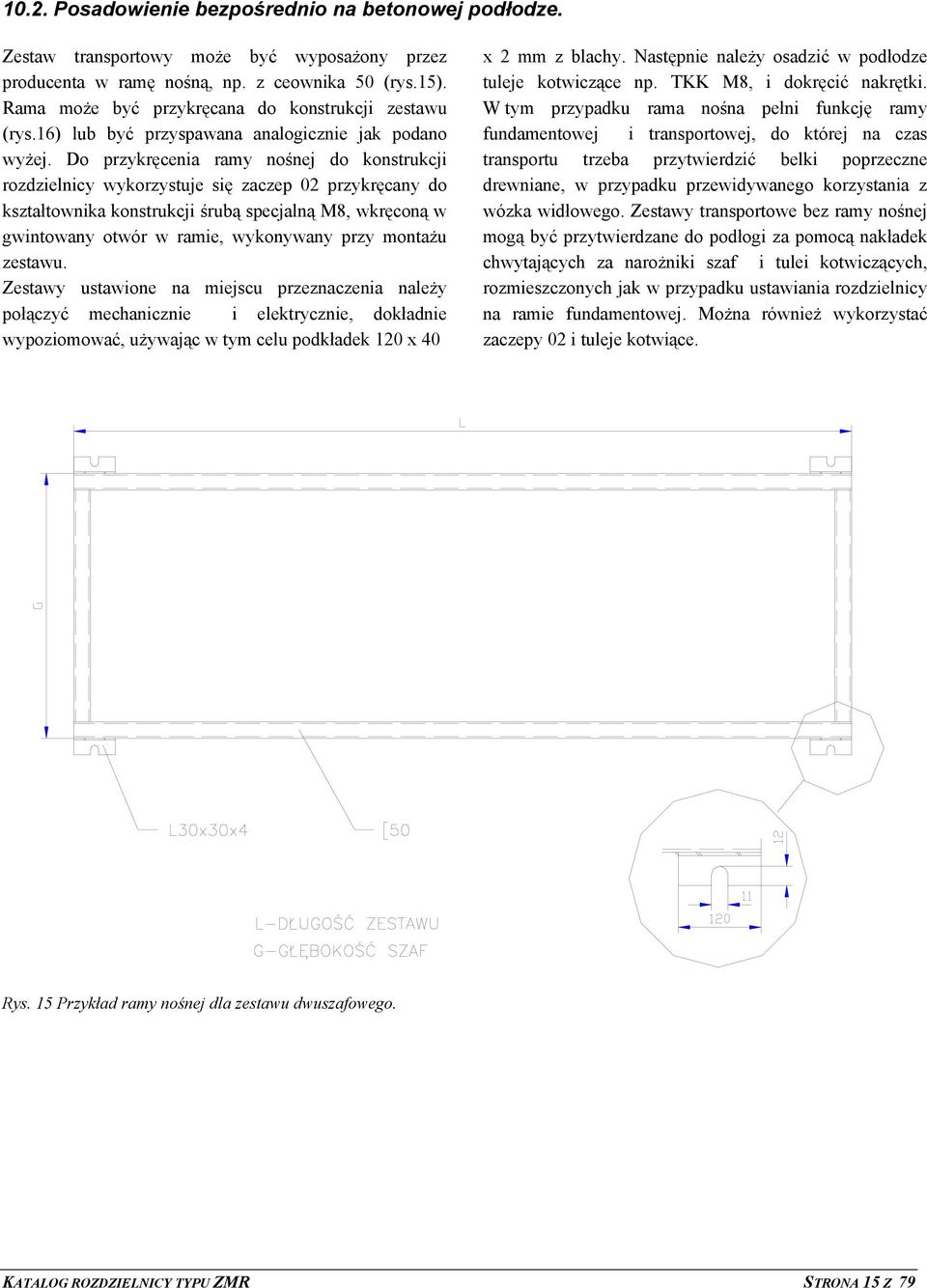

15 10.2. Posadowienie bezpośrednio na betonowej podłodze. Zestaw transportowy może być wyposażony przez producenta w ramę nośną, np. z ceownika 50 (rys.15). Rama może być przykręcana do konstrukcji zestawu (rys.16) lub być przyspawana analogicznie jak podano wyżej. Do przykręcenia ramy nośnej do konstrukcji rozdzielnicy wykorzystuje się zaczep 02 przykręcany do kształtownika konstrukcji śrubą specjalną M8, wkręconą w gwintowany otwór w ramie, wykonywany przy montażu zestawu. Zestawy ustawione na miejscu przeznaczenia należy połączyć mechanicznie i elektrycznie, dokładnie wypoziomować, używając w tym celu podkładek 120 x 40 x 2 mm z blachy. Następnie należy osadzić w podłodze tuleje kotwiczące np. TKK M8, i dokręcić nakrętki. W tym przypadku rama nośna pełni funkcję ramy fundamentowej i transportowej, do której na czas transportu trzeba przytwierdzić belki poprzeczne drewniane, w przypadku przewidywanego korzystania z wózka widłowego. Zestawy transportowe bez ramy nośnej mogą być przytwierdzane do podłogi za pomocą nakładek chwytających za narożniki szaf i tulei kotwiczących, rozmieszczonych jak w przypadku ustawiania rozdzielnicy na ramie fundamentowej. Można również wykorzystać zaczepy 02 i tuleje kotwiące. Rys. 15 Przykład ramy nośnej dla zestawu dwuszafowego. KATALOG ROZDZIELNICY TYPU ZMR STRONA 15 Z 79

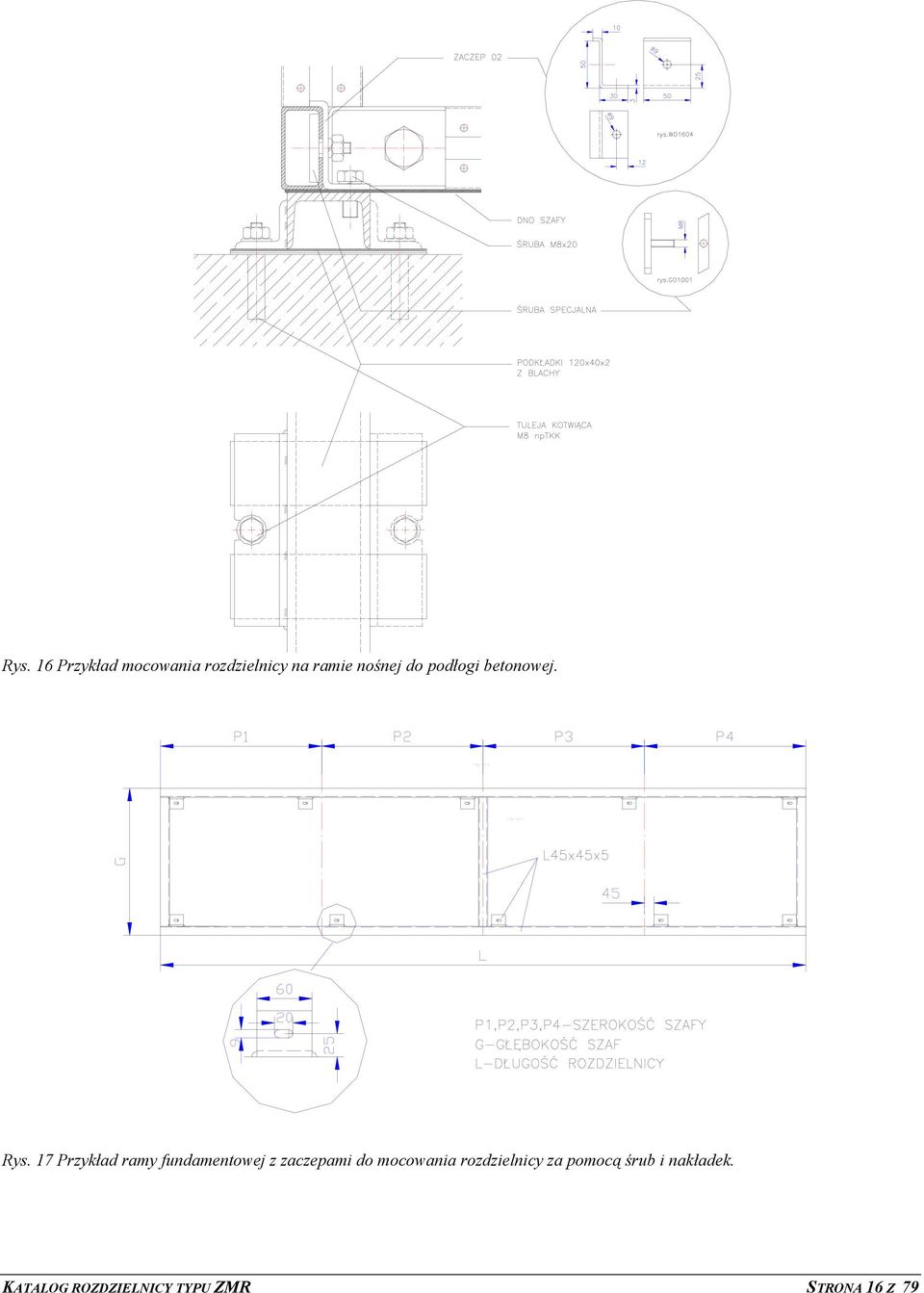

16 Rys. 16 Przykład mocowania rozdzielnicy na ramie nośnej do podłogi betonowej. Rys. 17 Przykład ramy fundamentowej z zaczepami do mocowania rozdzielnicy za pomocą śrub i nakładek. KATALOG ROZDZIELNICY TYPU ZMR STRONA 16 Z 79

17 10.3. Ustawianie na podeście stalowym. Rozdzielnice można ustawiać również na podeście z kształtowników stalowych, stosując zasady wynikające z opisanych wyżej przykładów. Podesty należy projektować indywidualnie. Rys. 18 Usadowienie rozdzielnicy na podeście stalowym. 11. WYPROWADZENIE I PRZYŁĄCZANIE KABLI, PRZEWODÓW I MOSTÓW SZYNOWYCH. Wprowadzenie kabli, przewodów i mostów szynowych do poszczególnych szaf rozdzielnicy może nastąpić od dołu lub/i od góry. W celu zaprojektowania odpowiednich kanałów kablowych, otworów przepustowych lub konstrukcji dla linii zasilających i odbiorczych należy wykorzystać informacje podane niżej, a także w poprzednich rozdziałach. Kable, przewody zasilające i odbiorcze są wprowadzone do szafy w obrębie przedziału przyłączowego a tylko w przypadku szaf wyposażonych w rozłączniki bezpiecznikowe SLM FM wprowadzenie następuje w obrębie przedziału aparatowego. Przewody i kable są mocowane do konstrukcji szafy i przyłączane do odpowiednich zacisków danego pola i szyny neutralnej. Mosty szynowe zasilające i odbiorcze są wprowadzane do szaf rozdzielczych w obrębie przedziałów zgodnie z rys. 19. Połączenie mostu szynowego z zaciskami aparatu i szyną neutralną jest i wykonywane przez producenta w porozumieniu z zamawiającym (projektantem ). Wymiary i usytuowanie przestrzeni przewidzianych dla wprowadzenia kabli, przewodów i mostów szynowych wynikają z rys.19 oraz informacji zawartych w kartach katalogowych. KATALOG ROZDZIELNICY TYPU ZMR STRONA 17 Z 79

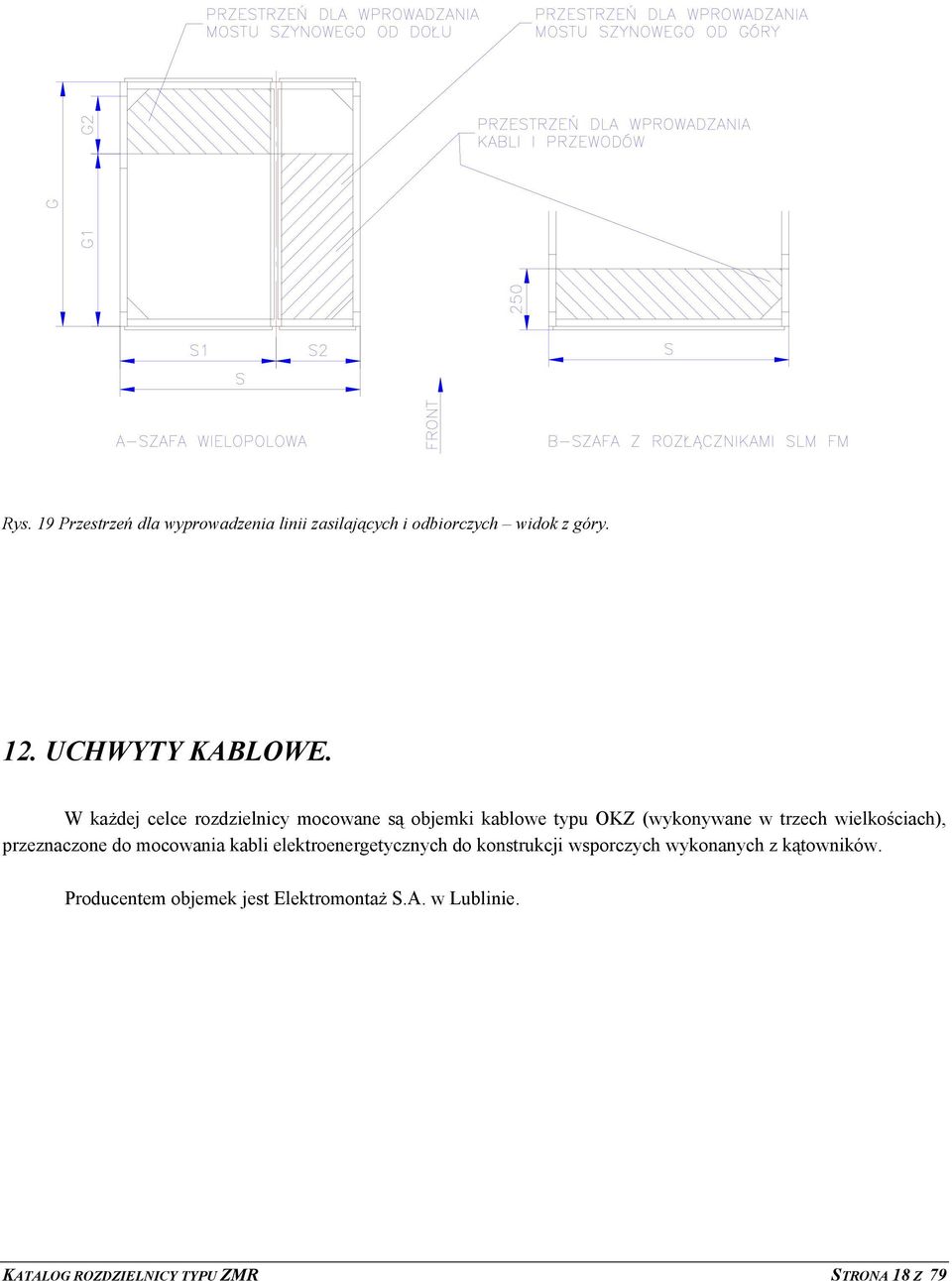

18 Rys. 19 Przestrzeń dla wyprowadzenia linii zasilających i odbiorczych widok z góry. 12. UCHWYTY KABLOWE. W każdej celce rozdzielnicy mocowane są objemki kablowe typu OKZ (wykonywane w trzech wielkościach), przeznaczone do mocowania kabli elektroenergetycznych do konstrukcji wsporczych wykonanych z kątowników. Producentem objemek jest Elektromontaż S.A. w Lublinie. KATALOG ROZDZIELNICY TYPU ZMR STRONA 18 Z 79

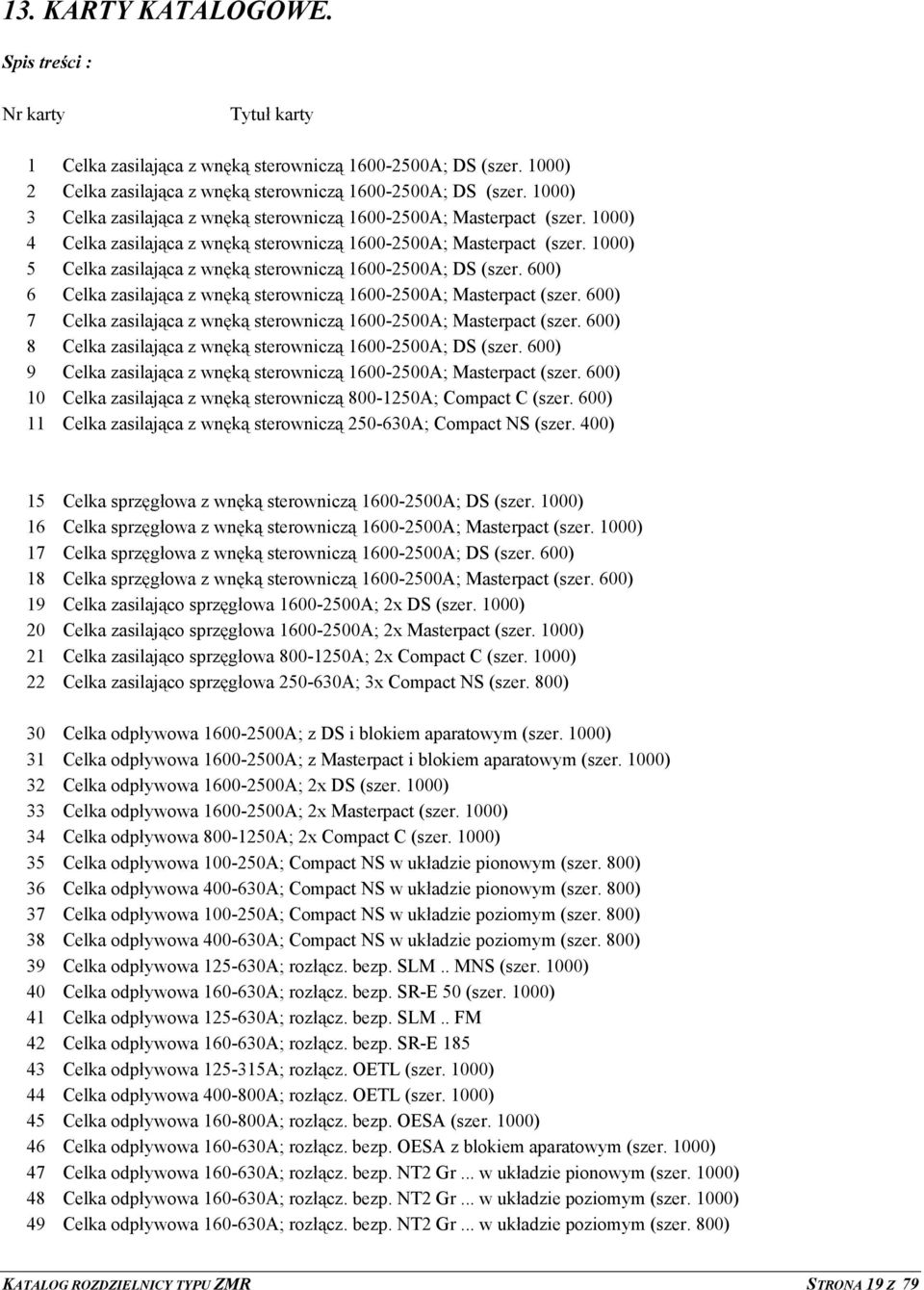

19 13. KARTY KATALOGOWE. Spis treści : Nr karty Tytuł karty 1 Celka zasilająca z wnęką sterowniczą A; DS (szer. 1000) 2 Celka zasilająca z wnęką sterowniczą A; DS (szer. 1000) 3 Celka zasilająca z wnęką sterowniczą A; Masterpact (szer. 1000) 4 Celka zasilająca z wnęką sterowniczą A; Masterpact (szer. 1000) 5 Celka zasilająca z wnęką sterowniczą A; DS (szer. 600) 6 Celka zasilająca z wnęką sterowniczą A; Masterpact (szer. 600) 7 Celka zasilająca z wnęką sterowniczą A; Masterpact (szer. 600) 8 Celka zasilająca z wnęką sterowniczą A; DS (szer. 600) 9 Celka zasilająca z wnęką sterowniczą A; Masterpact (szer. 600) 10 Celka zasilająca z wnęką sterowniczą A; Compact C (szer. 600) 11 Celka zasilająca z wnęką sterowniczą A; Compact NS (szer. 400) 15 Celka sprzęgłowa z wnęką sterowniczą A; DS (szer. 1000) 16 Celka sprzęgłowa z wnęką sterowniczą A; Masterpact (szer. 1000) 17 Celka sprzęgłowa z wnęką sterowniczą A; DS (szer. 600) 18 Celka sprzęgłowa z wnęką sterowniczą A; Masterpact (szer. 600) 19 Celka zasilająco sprzęgłowa A; 2x DS (szer. 1000) 20 Celka zasilająco sprzęgłowa A; 2x Masterpact (szer. 1000) 21 Celka zasilająco sprzęgłowa A; 2x Compact C (szer. 1000) 22 Celka zasilająco sprzęgłowa A; 3x Compact NS (szer. 800) 30 Celka odpływowa A; z DS i blokiem aparatowym (szer. 1000) 31 Celka odpływowa A; z Masterpact i blokiem aparatowym (szer. 1000) 32 Celka odpływowa A; 2x DS (szer. 1000) 33 Celka odpływowa A; 2x Masterpact (szer. 1000) 34 Celka odpływowa A; 2x Compact C (szer. 1000) 35 Celka odpływowa A; Compact NS w układzie pionowym (szer. 800) 36 Celka odpływowa A; Compact NS w układzie pionowym (szer. 800) 37 Celka odpływowa A; Compact NS w układzie poziomym (szer. 800) 38 Celka odpływowa A; Compact NS w układzie poziomym (szer. 800) 39 Celka odpływowa A; rozłącz. bezp. SLM.. MNS (szer. 1000) 40 Celka odpływowa A; rozłącz. bezp. SR-E 50 (szer. 1000) 41 Celka odpływowa A; rozłącz. bezp. SLM.. FM 42 Celka odpływowa A; rozłącz. bezp. SR-E Celka odpływowa A; rozłącz. OETL (szer. 1000) 44 Celka odpływowa A; rozłącz. OETL (szer. 1000) 45 Celka odpływowa A; rozłącz. bezp. OESA (szer. 1000) 46 Celka odpływowa A; rozłącz. bezp. OESA z blokiem aparatowym (szer. 1000) 47 Celka odpływowa A; rozłącz. bezp. NT2 Gr... w układzie pionowym (szer. 1000) 48 Celka odpływowa A; rozłącz. bezp. NT2 Gr... w układzie poziomym (szer. 1000) 49 Celka odpływowa A; rozłącz. bezp. NT2 Gr... w układzie poziomym (szer. 800) KATALOG ROZDZIELNICY TYPU ZMR STRONA 19 Z 79

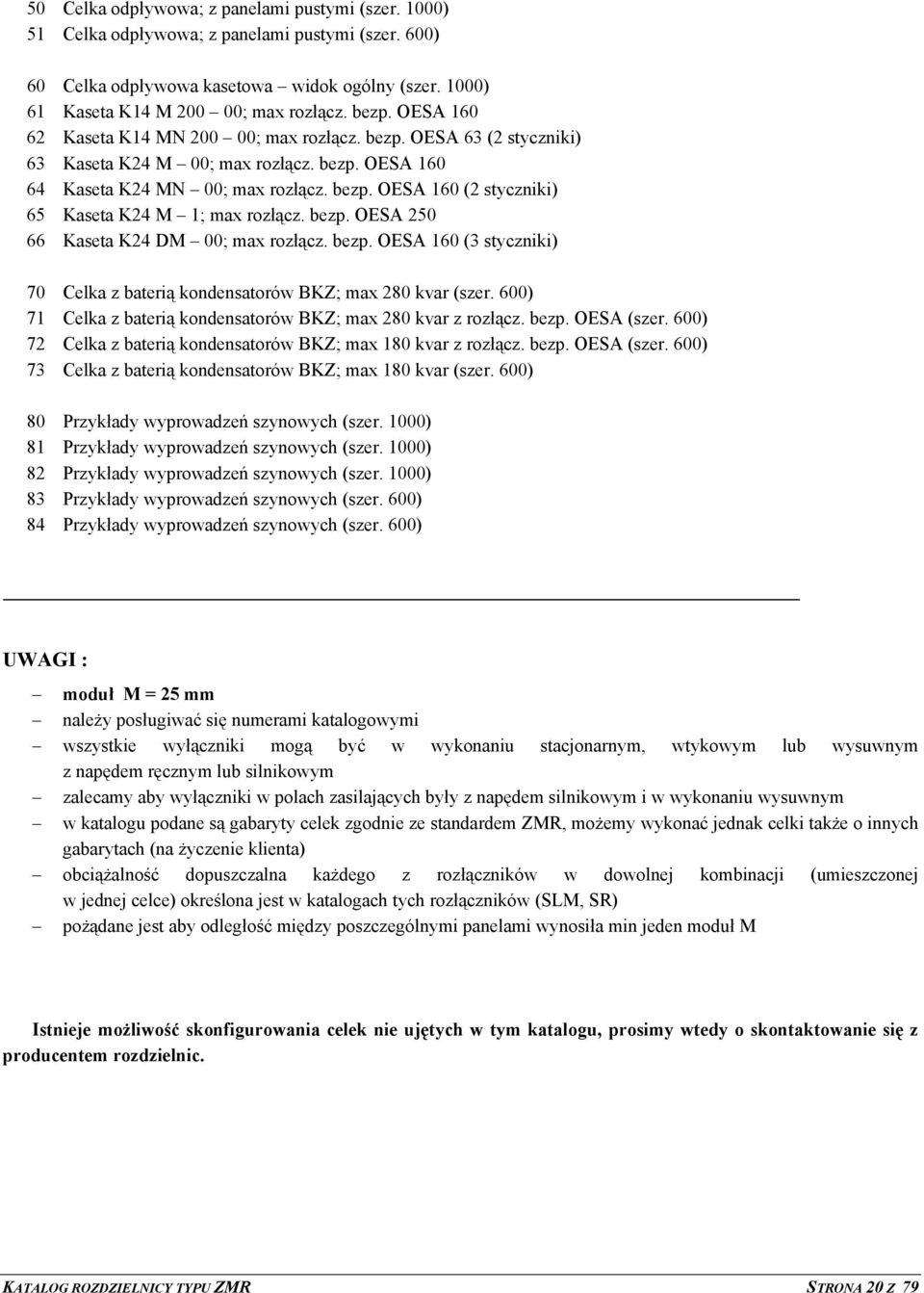

20 50 Celka odpływowa; z panelami pustymi (szer. 1000) 51 Celka odpływowa; z panelami pustymi (szer. 600) 60 Celka odpływowa kasetowa widok ogólny (szer. 1000) 61 Kaseta K14 M ; max rozłącz. bezp. OESA Kaseta K14 MN ; max rozłącz. bezp. OESA 63 (2 styczniki) 63 Kaseta K24 M 00; max rozłącz. bezp. OESA Kaseta K24 MN 00; max rozłącz. bezp. OESA 160 (2 styczniki) 65 Kaseta K24 M 1; max rozłącz. bezp. OESA Kaseta K24 DM 00; max rozłącz. bezp. OESA 160 (3 styczniki) 70 Celka z baterią kondensatorów BKZ; max 280 kvar (szer. 600) 71 Celka z baterią kondensatorów BKZ; max 280 kvar z rozłącz. bezp. OESA (szer. 600) 72 Celka z baterią kondensatorów BKZ; max 180 kvar z rozłącz. bezp. OESA (szer. 600) 73 Celka z baterią kondensatorów BKZ; max 180 kvar (szer. 600) 80 Przykłady wyprowadzeń szynowych (szer. 1000) 81 Przykłady wyprowadzeń szynowych (szer. 1000) 82 Przykłady wyprowadzeń szynowych (szer. 1000) 83 Przykłady wyprowadzeń szynowych (szer. 600) 84 Przykłady wyprowadzeń szynowych (szer. 600) UWAGI : moduł M = 25 mm należy posługiwać się numerami katalogowymi wszystkie wyłączniki mogą być w wykonaniu stacjonarnym, wtykowym lub wysuwnym z napędem ręcznym lub silnikowym zalecamy aby wyłączniki w polach zasilających były z napędem silnikowym i w wykonaniu wysuwnym w katalogu podane są gabaryty celek zgodnie ze standardem ZMR, możemy wykonać jednak celki także o innych gabarytach (na życzenie klienta) obciążalność dopuszczalna każdego z rozłączników w dowolnej kombinacji (umieszczonej w jednej celce) określona jest w katalogach tych rozłączników (SLM, SR) pożądane jest aby odległość między poszczególnymi panelami wynosiła min jeden moduł M Istnieje możliwość skonfigurowania celek nie ujętych w tym katalogu, prosimy wtedy o skontaktowanie się z producentem rozdzielnic. KATALOG ROZDZIELNICY TYPU ZMR STRONA 20 Z 79

21 CELKA ZASILAJĄCA Z WNĘKĄ STEROWNICZĄ karta nr 1 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy DS 416 b ISN 3 DS 425 b ISN 31 DS 425 b ISN 31 Głębokość celki [mm] : 1000 Wyprowadzenie górne dolne kablowe, szynowe kablowe, szynowe Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 21 Z 79

22 CELKA ZASILAJĄCA Z WNĘKĄ STEROWNICZĄ karta nr 2 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy DS 416 b ISN 3 DS 425 b ISN 31 DS 425 b ISN 31 Głębokość celki [mm] : 800, Wyprowadzenie górne dolne kablowe, szynowe kablowe, szynowe Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 22 Z 79

23 CELKA ZASILAJĄCA Z WNĘKĄ STEROWNICZĄ karta nr 3 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy M 16 N/H/L ISN 3 M 20 N/H/L ISN 31 M 25 N/H/L ISN 31 Głębokość celki [mm] : 800, 1000 Wyprowadzenie górne dolne kablowe, szynowe kablowe, szynowe Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 23 Z 79

24 CELKA ZASILAJĄCA Z WNĘKĄ STEROWNICZĄ karta nr 4 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy M 16 N/H/L ISN 3 M 20 N/H/L ISN 31 M 25 N/H/L ISN 31 Głębokość celki [mm] : 800, 1000 Wyprowadzenie górne dolne kablowe, szynowe kablowe, szynowe Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 24 Z 79

25 CELKA ZASILAJĄCA Z WNĘKĄ STEROWNICZĄ karta nr 5 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy DS 416 b ISN 3 DS 425 b ISN 31 DS 425 b ISN 31 Głębokość celki [mm] : 800, Wyprowadzenie Uwagi : górne dolne kablowe, szynowe kablowe, szynowe Patrz uwagi str. 20 Wyłącznik może być dostępny za szybą (po otwarciu drzwi). NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 25 Z 79

26 CELKA ZASILAJĄCA Z WNĘKĄ STEROWNICZĄ karta nr 6 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy M 16 N/H/L ISN 3 M 20 N/H/L ISN 31 M 25 N/H/L ISN 31 Głębokość celki [mm] : 800, 1000 Wyprowadzenie górne dolne kablowe, szynowe kablowe, szynowe Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 26 Z 79

27 CELKA ZASILAJĄCA Z WNĘKĄ STEROWNICZĄ karta nr 7 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy M 16 N/H/L ISN 3 M 20 N/H/L ISN 31 M 25 N/H/L ISN 31 Głębokość celki [mm] : 800, 1000 Wyprowadzenie górne dolne kablowe, szynowe kablowe, szynowe Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 27 Z 79

28 CELKA ZASILAJĄCA Z WNĘKĄ STEROWNICZĄ karta nr 8 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy DS 416 b ISN 3 DS 425 b ISN 31 DS 425 b ISN 31 Głębokość celki [mm] : 800, Wyprowadzenie górne dolne kablowe, szynowe kablowe, szynowe Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 28 Z 79

29 CELKA ZASILAJĄCA Z WNĘKĄ STEROWNICZĄ karta nr 9 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy M 16 N/H/L ISN 3 M 20 N/H/L ISN 31 M 25 N/H/L ISN 31 Głębokość celki [mm] : 800, 1000 Wyprowadzenie górne dolne kablowe, szynowe kablowe, szynowe Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 29 Z 79

30 CELKA ZASILAJĄCA Z WNĘKĄ STEROWNICZĄ karta nr 10 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy C 801 N/H/L ISN 3 C 1001 N/H/L ISN 3 C 1251 N/H ISN 3 Głębokość celki [mm] : 600, 800, 1000 Wyprowadzenie górne dolne kablowe, szynowe kablowe, szynowe Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 30 Z 79

31 CELKA ZASILAJĄCA Z WNĘKĄ STEROWNICZĄ karta nr 11 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy NS 250 N/H/L ISN 3 NS 400 N/H/L ISN 3 NS 630 N/H/L ISN 3 Głębokość celki [mm] : 600, 800, 1000 Wyprowadzenie górne dolne kablowe, szynowe kablowe, szynowe Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 31 Z 79

32 CELKA SPRZĘGŁOWA Z WNĘKĄ STEROWNICZĄ karta nr 15 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy DS 416 b ISN 3 DS 425 b ISN 31 DS 425 b ISN 31 Głębokość celki [mm] : 800, Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 32 Z 79

33 CELKA SPRZĘGŁOWA Z WNĘKĄ STEROWNICZĄ karta nr 16 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy M 16 N/H/L ISN 3 M 20 N/H/L ISN 31 M 25 N/H/L ISN 31 Głębokość celki [mm] : 800, 1000 Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 33 Z 79

34 CELKA SPRZĘGŁOWA Z WNĘKĄ STEROWNICZĄ karta nr 17 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy DS 416 b ISN 3 DS 425 b ISN 31 DS 425 b ISN 31 Głębokość celki [mm] : 800, Uwagi : Połaczenie szynowe, wymaga aby z lewej strony celki sprzęgłowej znajdował się przedział kablowy innej celki (w nim połaczenie do szyn zbiorczych). Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 34 Z 79

35 CELKA SPRZĘGŁOWA Z WNĘKĄ STEROWNICZĄ karta nr 18 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy M 16 N/H/L ISN 3 M 20 N/H/L ISN 31 M 25 N/H/L ISN 31 Głębokość celki [mm] : 800, 1000 Uwagi : Połaczenie szynowe, wymaga aby z lewej strony celki sprzęgłowej znajdował się przedział kablowy innej celki (w nim połaczenie do szyn zbiorczych). Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 35 Z 79

36 CELKA ZASILAJĄCO - SPRZĘGŁOWA karta nr 19 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy DS 416 b ISN 3 DS 425 b ISN 3 Głębokość celki [mm] : 1000 Wyprowadzenie Uwagi : górne dolne kablowe, szynowe kablowe Istnieje możliwość wykonania o szerokości 600 (700). Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 36 Z 79

37 CELKA ZASILAJĄCO - SPRZĘGŁOWA karta nr 20 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy M 16 N/H/L ISN 3 M 20 N/H/L ISN 3 Głębokość celki [mm] : 800, 1000 Wyprowadzenie Uwagi : górne dolne kablowe, szynowe kablowe Istnieje możliwość wykonania o szerokości 600 (700). Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 37 Z 79

38 CELKA ZASILAJĄCO SPRZĘGŁOWA karta nr 21 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy C 801 N/H/L ISN 3 C 1001 N/H/L ISN 3 C 1251 N/H ISN 3 Głębokość celki [mm] : 800, 1000 Wyprowadzenie Uwagi : górne dolne kablowe, szynowe kablowe Istnieje możliwość wykonania o szerokości 600 (700). Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 38 Z 79

39 CELKA ZASILAJĄCO SPRZĘGŁOWA karta nr 22 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy NS 250 N/H/L ISN 3 NS 400 N/H/L ISN 3 NS 630 N/H/L ISN 3 Głębokość celki [mm] : 600, 800, 1000 Wyprowadzenie górne dolne kablowe kablowe Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 39 Z 79

40 CELKA ODPŁYWOWA karta nr 30 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy DS 416 b ISN 3 DS 425 b ISN 31 DS 425 b ISN 31 Głębokość celki [mm] : 800, Uwagi : Bloki aparatowe do wyboru zgodnie z numerami katalogowymi kart od nr 35 do 66. Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 40 Z 79

41 CELKA ODPŁYWOWA karta nr 31 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy M 16 N/H/L ISN 3 M 20 N/H/L ISN 31 M 25 N/H/L ISN 31 Głębokość celki [mm] : 800, 1000 Uwagi : Bloki aparatowe do wyboru zgodnie z numerami katalogowymi kart od nr 35 do 66. Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 41 Z 79

42 CELKA ODPŁYWOWA karta nr 32 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy DS 416 b ISN 3 DS 425 b ISN 31 DS 425 b ISN 31 Głębokość celki [mm] : 800, Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 42 Z 79

43 CELKA ODPŁYWOWA karta nr 33 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy M 16 N/H/L ISN 3 M 20 N/H/L ISN 31 M 25 N/H/L ISN 31 Głębokość celki [mm] : 800, 1000 Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 43 Z 79

44 CELKA ODPŁYWOWA karta nr 34 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy C 801 N/H/L ISN 3 C 1001 N/H/L ISN 3 C 1251 N/H ISN 3 Głębokość celki [mm] : 800, 1000 Uwagi : Bloki aparatowe do wyboru zgodnie z numerami katalogowymi kart od nr 35 do 51. Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 44 Z 79

45 CELKA ODPŁYWOWA karta nr 35 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik NS100 N/H/L NS160N/H/L NS250N/H/L Głębokość celki [mm] : 600, 800, 1000 Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 45 Z 79

46 CELKA ODPŁYWOWA karta nr 36 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy NS400 N/H/L NS630N/H/L Głębokość celki [mm] : 600, 800, 1000 Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 46 Z 79

47 CELKA ODPŁYWOWA karta nr 37 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy NS100 N/H/L NS160N/H/L NS250N/H/L Głębokość celki [mm] : 600, 800, 1000 Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 47 Z 79

48 CELKA ODPŁYWOWA karta nr 38 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik przekładnik prądowy NS400 N/H/L NS630N/H/L Głębokość celki [mm] : 600, 800, 1000 Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 48 Z 79

49 CELKA ODPŁYWOWA karta nr 39 Prąd znamionowy ciągły [A] : Wyposażenie : rozłącznik wielkość wkładki SLM... MNS SLM SLM 1 1 SLM 2 2 SLM 3 3 Głębokość celki [mm] : 600, 800, 1000 Uwagi : Rozłączniki wielkości 2 i 3, powinny być umieszczane w dolnej części celki. Istnieje możliwość założenia tylko jednego przekładnika prądowego do aparatu. Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 49 Z 79

50 CELKA ODPŁYWOWA karta nr 40 Prąd znamionowy ciągły [A] : Wyposażenie : rozłącznik SR-E wielkość wkładki SR-E SR-E 1 1 SR-E 2 2 SR-E 3 3 Głębokość celki [mm] : 600, 800, 1000 Uwagi : Rozłączniki wielkości 2 i 3, powinny być umieszczane w dolnej części celki. Istnieje możliwość założenia tylko jednego przekładnika prądowego. Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 50 Z 79

51 CELKA ODPŁYWOWA karta nr 41 Prąd znamionowy ciągły [A] : Wyposażenie : wyłącznik wielkość wkładki SLM... FM SLM SLM 1 1 SLM 2 2 SLM 3 3 Głębokość celki [mm] : 600, 800, 1000 Uwagi : Istnieje możliwość założenia tylko jednego przekładnika prądowego. Szerokość celki zależy od ilości rozłączników. Możliwe wyprowadzenie kablowe : górne i dolne. Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 51 Z 79

52 CELKA ODPŁYWOWA karta nr 42 Prąd znamionowy ciągły [A] : Wyposażenie : rozłącznik SR-E wielkość wkładki SR-E SR-E 1 1 SR-E 2 2 SR-E 3 3 Głębokość celki [mm] : 600, 800, 1000 Uwagi : Istnieje możliwość założenia tylko jednego przekładnika prądowego. Szerokość celki zależy od ilości rozłączników. Możliwe wyprowadzenie kablowe : górne i dolne. Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 52 Z 79

53 CELKA ODPŁYWOWA karta nr 43 Prąd znamionowy ciągły [A] : Wyposażenie : rozłącznik wielkość wkładki OT OT OETL OETL Głębokość celki [mm] : 600, 800, 1000 Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 53 Z 79

54 CELKA ODPŁYWOWA karta nr 44 Prąd znamionowy ciągły [A] : Wyposażenie : rozłącznik wielkość wkładki OETL OETL OETL OETL Głębokość celki [mm] : 600, 800, 1000 Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 54 Z 79

55 CELKA ODPŁYWOWA karta nr 45 Prąd znamionowy ciągły [A] : Wyposażenie : rozłącznik OESA..D3PL. wielkość wkładki OESA OESA OESA OESA OESA Wysokość panelu; h1 = 10M 12M 14M 16M 18M Głębokość celki [mm] : 600, 800, 1000 Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 55 Z 79

56 CELKA ODPŁYWOWA karta nr 46 Prąd znamionowy ciągły [A] : Wyposażenie : rozłącznik wielkość wkładki OESA... D3PL OESA OESA OESA OESA Wysokość panelu; h1 = 12M 14M 16M 18M Głębokość celki [mm] : 600, 800, 1000 Uwagi : Wysokość panelu pustego (h2) zgodnie z kartą katalogową nr 50 Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 56 Z 79

57 CELKA ODPŁYWOWA karta nr 47 Prąd znamionowy ciągły [A] : Wyposażenie : rozłącznik NT 2 wielkość wkładki Gr Gr. 1 1 Gr. 2 2 Gr. 3 3 Wysokość panelu z rozłącznikiem EFEN; h1 = 11M 14M 15M 15M Głębokość celki [mm] : 600, 800, 1000 Uwagi : Można dołączyć panel pusty (wysokości h2) zgodnie z kartą katalogową nr 45 (patrz karta nr 50). Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 57 Z 79

58 CELKA ODPŁYWOWA karta nr 48 Prąd znamionowy ciągły [A] : Wyposażenie : rozłącznik NT 2 wielkość wkładki Gr Gr. 1 1 Gr. 2 2 Gr. 3 3 Wysokość panelu z rozłącznikiem EFEN; h1 = 6M 10M 11M 12M Głębokość celki [mm] : 600, 800, 1000 Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 58 Z 79

59 CELKA ODPŁYWOWA karta nr 49 Prąd znamionowy ciągły [A] : Wyposażenie : rozłącznik NT 2 wielkość wkładki Gr Gr. 1 1 Gr. 2 2 Gr. 3 3 Wysokość panelu z rozłącznikiem EFEN; h1 = 6M 10M 11M 12M Głębokość celki [mm] : 600, 800, 1000 Uwagi : Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 59 Z 79

60 CELKA PUSTA (do indywidualnego wyposażenia) karta nr 50 Prąd znamionowy ciągły [A] : max 3200A Wysokość panelu; h1 = 6M 10M 12M 14M 16M 20M h1 [mm] Głębokość celki [mm] : 600, 800, 1000 Uwagi : NUMER KATALOGOWY Możliwe jest umieszczenie w celce paneli o różnych wysokościach. Patrz uwagi str KATALOG ROZDZIELNICY TYPU ZMR STRONA 60 Z 79

61 CELKA PUSTA (do indywidualnego wyposażenia) karta nr 51 Prąd znamionowy ciągły [A] : max 3200A Wysokość panelu; h1 = 6M 10M 12M 14M 16M 20M h1 [mm] Głębokość celki [mm] : 600, 800, 1000 Uwagi : Możliwe jest umieszczenie w celce paneli o różnych wysokościach. Patrz uwagi str. 20 NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 61 Z 79

62 CELKA ODPŁYWOWA - KASETOWA karta nr 60 M (MODUŁ) = 25 MM Głębokość celki [mm] : 600, 800, 1000 Uwagi : Kable odpływowe mogą być wyprowadzone do góry i do dołu. KATALOG ROZDZIELNICY TYPU ZMR STRONA 62 Z 79

63 KASETA K14 M karta nr 61 Zakres nast. przekaźnika [A] 2, , Zakres mocy znam. 220 V 0,55 2,2 2, ,5 5, ,5 22 Silników 3 fazowych klatkowych przy nap. 380 V 1, ,5 5, , Wyposażenie : Rozłącznik bezp. (Q) Stycznik (K) przekaźnik term. (Ft) Uwagi : OESA 32 DM3 32 DM3 63 DM3 63 DM3 160 DM3 160 DM3 SLA 7 II 12 II 16 II TSA 45P 45P 45P 45P 63P 85P NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 63 Z 79

64 KASETA K14 MN karta nr 62 Zakres nast. przekaźnika [A] 2, , Zakres mocy znam. 220 V 0,55 2,2 2, ,5 5,5 11 silników 3 fazowych klatkowych przy nap. 380 V 1, ,5 5, ,5 Wyposażenie : rozłącznik bezp. (Q) stycznik (K) przekaźnik term. (Ft) Uwagi : OESA 32 DM3 32 DM3 63 DM3 63 DM3 SLA 7 II 12 II 16 II 32 TSA 45P 45P 45P 45P NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 64 Z 79

65 KASETA K24 M - 00 karta nr 63 Zakres nast. przekaźnika [A] 2, , Zakres mocy znam. 220 V 0,55 2,2 2, ,5 5, ,5 22 silników 3 fazowych klatkowych przy nap. 380 V 1, ,5 5, , Wyposażenie : rozłącznik bezp. (Q) stycznik (K) przekaźnik term. (Ft) Uwagi : OESA 32 DM3 32 DM3 63 DM3 63 DM3 160 DM3 160 DM3 SLA 7 II 12 II 16 II TSA 45P 45P 45P 45P 63P 85P NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 65 Z 79

66 KASETA K24 MN - 00 karta nr 64 Zakres nast. przekaźnika [A] Zakres mocy znam. 220 V silników 3 fazowych klatkowych przy nap. 380 V Wyposażenie : rozłącznik bezp. (Q) stycznik (K) przekaźnik term. (Ft) Uwagi : OESA DM DM DM DM3 SLA TSA 45P 63P 63P 85P NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 66 Z 79

67 KASETA K24 M - 1 karta nr 65 Zakres nast. przekaźnika [A] Zakres mocy znam. 220 V silników 3 fazowych klatkowych przy nap. 380 V Wyposażenie : rozłącznik bezp. (Q) stycznik (K) przekaźnik term. (Ft) Uwagi : OESA 250 DM3 250 DM3 250 DM3 250 DM3 250 DM3 250 DM3 SLA 85 OKYM 75 SLA 85 OKYM 90 OKYM 110 OKYM 150 TSA 85P PATAM 4SL TSA 85P PATAM 4SL PATAM 4SL PATAM 4L NUMER KATALOGOWY KATALOG ROZDZIELNICY TYPU ZMR STRONA 67 Z 79
