Ciepłomierze i ich rola w instalacji c.o.

Transkrypt

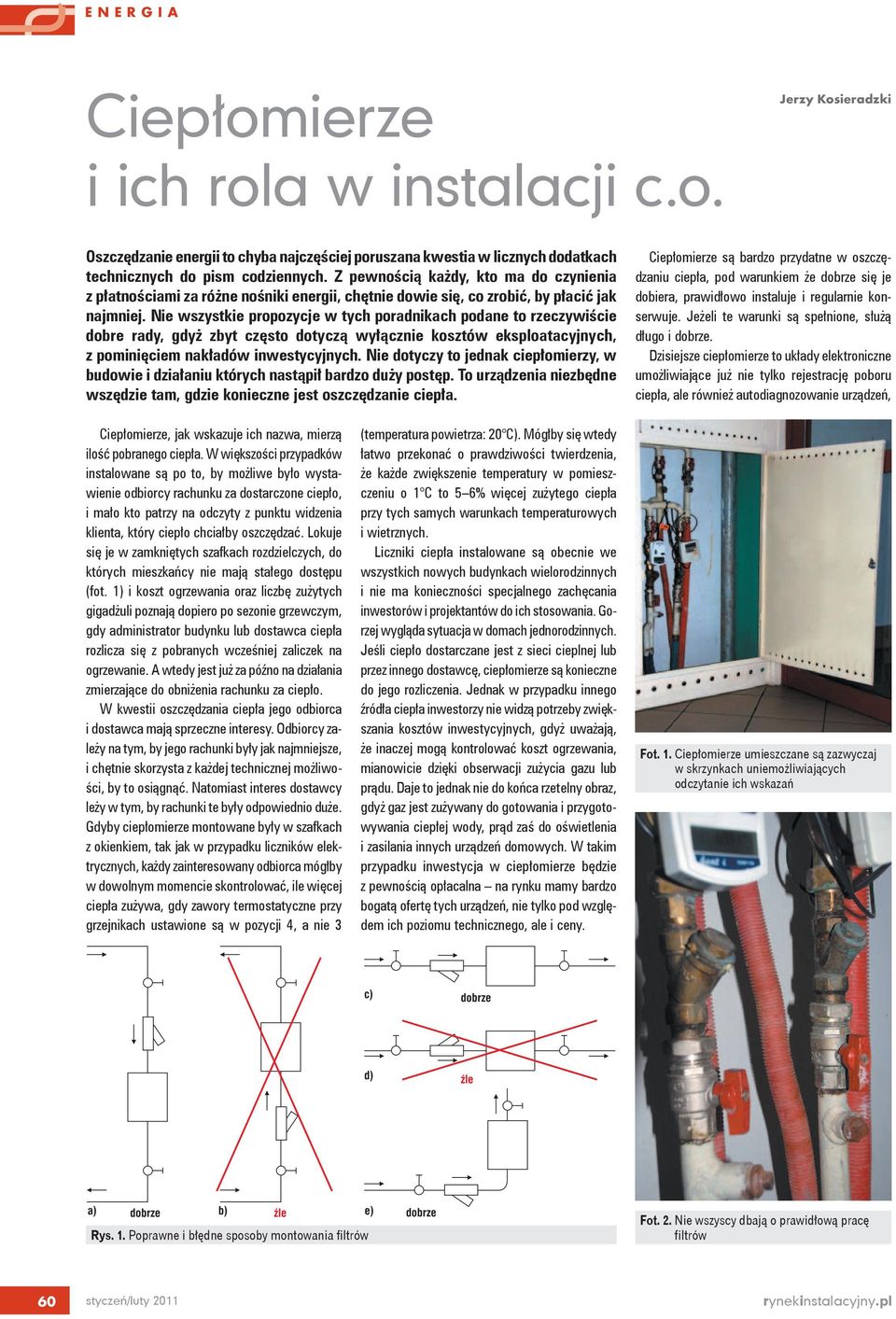

1 Ciepłomierze i ich rola w instalacji c.o. Jerzy Kosieradzki Oszczędzanie energii to chyba najczęściej poruszana kwestia w licznych dodatkach technicznych do pism codziennych. Z pewnością każdy, kto ma do czynienia z płatnościami za różne nośniki energii, chętnie dowie się, co zrobić, by płacić jak najmniej. Nie wszystkie propozycje w tych poradnikach podane to rzeczywiście dobre rady, gdyż zbyt często dotyczą wyłącznie kosztów eksploatacyjnych, z pominięciem nakładów inwestycyjnych. Nie dotyczy to jednak ciepłomierzy, w budowie i działaniu których nastąpił bardzo duży postęp. To urządzenia niezbędne wszędzie tam, gdzie konieczne jest oszczędzanie ciepła. Ciepłomierze są bardzo przydatne w oszczędzaniu ciepła, pod warunkiem że dobrze się je dobiera, prawidłowo instaluje i regularnie konserwuje. Jeżeli te warunki są spełnione, służą długo i dobrze. Dzisiejsze ciepłomierze to układy elektroniczne umożliwiające już nie tylko rejestrację poboru ciepła, ale również autodiagnozowanie urządzeń, Ciepłomierze, jak wskazuje ich nazwa, mierzą ilość pobranego ciepła. W większości przypadków instalowane są po to, by możliwe było wystawienie odbiorcy rachunku za dostarczone ciepło, i mało kto patrzy na odczyty z punktu widzenia klienta, który ciepło chciałby oszczędzać. Lokuje się je w zamkniętych szafkach rozdzielczych, do których mieszkańcy nie mają stałego dostępu (fot. 1) i koszt ogrzewania oraz liczbę zużytych gigadżuli poznają dopiero po sezonie grzewczym, gdy administrator budynku lub dostawca ciepła rozlicza się z pobranych wcześniej zaliczek na ogrzewanie. A wtedy jest już za późno na działania zmierzające do obniżenia rachunku za ciepło. W kwestii oszczędzania ciepła jego odbiorca i dostawca mają sprzeczne interesy. Odbiorcy zależy na tym, by jego rachunki były jak najmniejsze, i chętnie skorzysta z każdej technicznej możliwości, by to osiągnąć. Natomiast interes dostawcy leży w tym, by rachunki te były odpowiednio duże. Gdyby ciepłomierze montowane były w szafkach z okienkiem, tak jak w przypadku liczników elektrycznych, każdy zainteresowany odbiorca mógłby w dowolnym momencie skontrolować, ile więcej ciepła zużywa, gdy zawory termostatyczne przy grzejnikach ustawione są w pozycji 4, a nie 3 (temperatura powietrza: 20 C). Mógłby się wtedy łatwo przekonać o prawdziwości twierdzenia, że każde zwiększenie temperatury w pomieszczeniu o 1 C to 5 6% więcej zużytego ciepła przy tych samych warunkach temperaturowych i wietrznych. Liczniki ciepła instalowane są obecnie we wszystkich nowych budynkach wielorodzinnych i nie ma konieczności specjalnego zachęcania inwestorów i projektantów do ich stosowania. Gorzej wygląda sytuacja w domach jednorodzinnych. Jeśli ciepło dostarczane jest z sieci cieplnej lub przez innego dostawcę, ciepłomierze są konieczne do jego rozliczenia. Jednak w przypadku innego źródła ciepła inwestorzy nie widzą potrzeby zwiększania kosztów inwestycyjnych, gdyż uważają, że inaczej mogą kontrolować koszt ogrzewania, mianowicie dzięki obserwacji zużycia gazu lub prądu. Daje to jednak nie do końca rzetelny obraz, gdyż gaz jest zużywany do gotowania i przygotowywania ciepłej wody, prąd zaś do oświetlenia i zasilania innych urządzeń domowych. W takim przypadku inwestycja w ciepłomierze będzie z pewnością opłacalna na rynku mamy bardzo bogatą ofertę tych urządzeń, nie tylko pod względem ich poziomu technicznego, ale i ceny. Fot. 1. Ciepłomierze umieszczane są zazwyczaj w skrzynkach uniemożliwiających odczytanie ich wskazań c) dobrze d) źle a) dobrze b) źle e) dobrze Rys. 1. Poprawne i błędne sposoby montowania filtrów Fot. 2. Nie wszyscy dbają o prawidłową pracę filtrów 60 styczeń/luty 2011 rynekinstalacyjny.pl

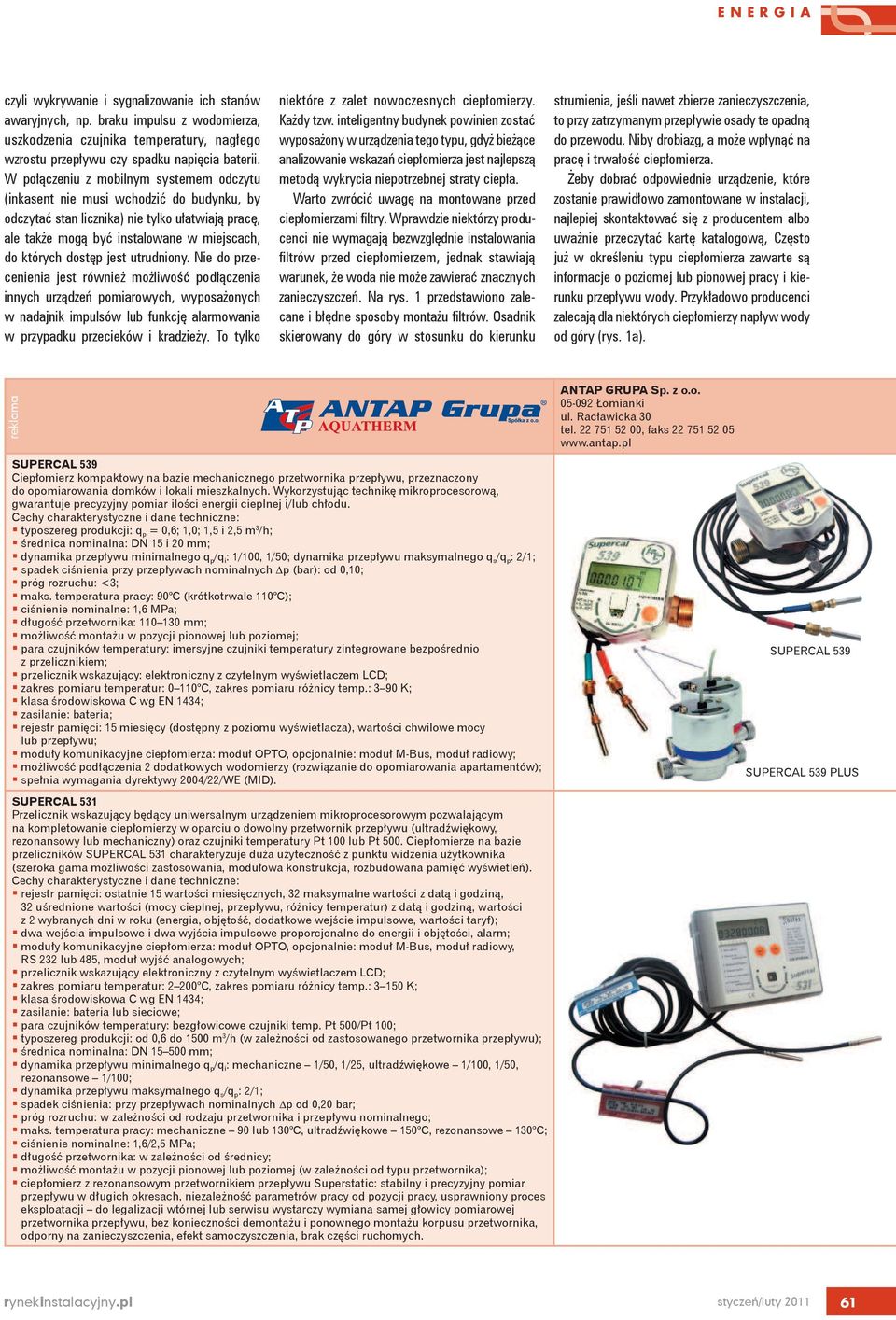

2 czyli wykrywanie i sygnalizowanie ich stanów awaryjnych, np. braku impulsu z wodomierza, uszkodzenia czujnika temperatury, nagłego wzrostu przepływu czy spadku napięcia baterii. W połączeniu z mobilnym systemem odczytu (inkasent nie musi wchodzić do budynku, by odczytać stan licznika) nie tylko ułatwiają pracę, ale także mogą być instalowane w miejscach, do których dostęp jest utrudniony. Nie do przecenienia jest również możliwość podłączenia innych urządzeń pomiarowych, wyposażonych w nadajnik impulsów lub funkcję alarmowania w przypadku przecieków i kradzieży. To tylko niektóre z zalet nowoczesnych ciepłomierzy. Każdy tzw. inteligentny budynek powinien zostać wyposażony w urządzenia tego typu, gdyż bieżące analizowanie wskazań ciepłomierza jest najlepszą metodą wykrycia niepotrzebnej straty ciepła. Warto zwrócić uwagę na montowane przed ciepłomierzami filtry. Wprawdzie niektórzy producenci nie wymagają bezwzględnie instalowania filtrów przed ciepłomierzem, jednak stawiają warunek, że woda nie może zawierać znacznych zanieczyszczeń. Na rys. 1 przedstawiono zalecane i błędne sposoby montażu filtrów. Osadnik skierowany do góry w stosunku do kierunku strumienia, jeśli nawet zbierze zanieczyszczenia, to przy zatrzymanym przepływie osady te opadną do przewodu. Niby drobiazg, a może wpłynąć na pracę i trwałość ciepłomierza. Żeby dobrać odpowiednie urządzenie, które zostanie prawidłowo zamontowane w instalacji, najlepiej skontaktować się z producentem albo uważnie przeczytać kartę katalogową, Często już w określeniu typu ciepłomierza zawarte są informacje o poziomej lub pionowej pracy i kierunku przepływu wody. Przykładowo producenci zalecają dla niektórych ciepłomierzy napływ wody od góry (rys. 1a). SUPERCAL 539 Ciepłomierz kompaktowy na bazie mechanicznego przetwornika przepływu, przeznaczony do opomiarowania domków i lokali mieszkalnych. Wykorzystując technikę mikroprocesorową, gwarantuje precyzyjny pomiar ilości energii cieplnej i/lub chłodu. typoszereg produkcji: q p = 0,6; 1,0; 1,5 i 2,5 m 3 /h; średnica nominalna: DN 15 i 20 mm; dynamika przepływu minimalnego q p /q i : 1/100, 1/50; dynamika przepływu maksymalnego q s /q p : 2/1; spadek ciśnienia przy przepływach nominalnych p (bar): od 0,10; próg rozruchu: <3; maks. temperatura pracy: 90 C (krótkotrwale 110 C); ciśnienie nominalne: 1,6 MPa; długość przetwornika: mm; możliwość montażu w pozycji pionowej lub poziomej; para czujników temperatury: imersyjne czujniki temperatury zintegrowane bezpośrednio z przelicznikiem; przelicznik wskazujący: elektroniczny z czytelnym wyświetlaczem LCD; zakres pomiaru temperatur: C, zakres pomiaru różnicy temp.: 3 90 K; klasa środowiskowa C wg EN 1434; zasilanie: bateria; rejestr pamięci: 15 miesięcy (dostępny z poziomu wyświetlacza), wartości chwilowe mocy lub przepływu; moduły komunikacyjne ciepłomierza: moduł OPTO, opcjonalnie: moduł M-Bus, moduł radiowy; możliwość podłączenia 2 dodatkowych wodomierzy (rozwiązanie do opomiarowania apartamentów); SUPERCAL 531 Przelicznik wskazujący będący uniwersalnym urządzeniem mikroprocesorowym pozwalającym na kompletowanie ciepłomierzy w oparciu o dowolny przetwornik przepływu (ultradźwiękowy, rezonansowy lub mechaniczny) oraz czujniki temperatury Pt 100 lub Pt 500. Ciepłomierze na bazie przeliczników SUPERCAL 531 charakteryzuje duża użyteczność z punktu widzenia użytkownika (szeroka gama możliwości zastosowania, modułowa konstrukcja, rozbudowana pamięć wyświetleń). rejestr pamięci: ostatnie 15 wartości miesięcznych, 32 maksymalne wartości z datą i godziną, 32 uśrednione wartości (mocy cieplnej, przepływu, różnicy temperatur) z datą i godziną, wartości z 2 wybranych dni w roku (energia, objętość, dodatkowe wejście impulsowe, wartości taryf); dwa wejścia impulsowe i dwa wyjścia impulsowe proporcjonalne do energii i objętości, alarm; moduły komunikacyjne ciepłomierza: moduł OPTO, opcjonalnie: moduł M-Bus, moduł radiowy, RS 232 lub 485, moduł wyjść analogowych; przelicznik wskazujący elektroniczny z czytelnym wyświetlaczem LCD; zakres pomiaru temperatur: C, zakres pomiaru różnicy temp.: K; klasa środowiskowa C wg EN 1434; zasilanie: bateria lub sieciowe; para czujników temperatury: bezgłowicowe czujniki temp. Pt 500/Pt 100; typoszereg produkcji: od 0,6 do 1500 m 3 /h (w zależności od zastosowanego przetwornika przepływu); średnica nominalna: DN mm; dynamika przepływu minimalnego q p /q i : mechaniczne 1/50, 1/25, ultradźwiękowe 1/100, 1/50, rezonansowe 1/100; dynamika przepływu maksymalnego q s /q p : 2/1; spadek ciśnienia: przy przepływach nominalnych p od 0,20 bar; próg rozruchu: w zależności od rodzaju przetwornika i przepływu nominalnego; maks. temperatura pracy: mechaniczne 90 lub 130 C, ultradźwiękowe 150 C, rezonansowe 130 C; ciśnienie nominalne: 1,6/2,5 MPa; długość przetwornika: w zależności od średnicy; możliwość montażu w pozycji pionowej lub poziomej (w zależności od typu przetwornika); ciepłomierz z rezonansowym przetwornikiem przepływu Superstatic: stabilny i precyzyjny pomiar przepływu w długich okresach, niezależność parametrów pracy od pozycji pracy, usprawniony proces eksploatacji do legalizacji wtórnej lub serwisu wystarczy wymiana samej głowicy pomiarowej przetwornika przepływu, bez konieczności demontażu i ponownego montażu korpusu przetwornika, odporny na zanieczyszczenia, efekt samoczyszczenia, brak części ruchomych. ANTAP GRUPA Sp. z o.o Łomianki ul. Racławicka 30 tel , faks SUPERCAL 539 SUPERCAL 539 PLUS rynekinstalacyjny.pl styczeń/luty

3 ciepłomierze APATOR POWOGAZ S.A Poznań, ul. K. Janickiego 23/25 tel , faks ELF ciepłomierz kompaktowy najnowszej generacji Zbudowany w oparciu o jednostrumieniowy przetwornik przepływu z elektroniczną detekcją obrotu wirnika, całkowicie odporny na silne zewnętrzne pole magnetyczne. Do pomiaru zużycia energii zarówno na zasilaniu, jak i powrocie w niewielkich obiektach mieszkaniowych i usługowych. przelicznik elektroniczny z czujnikami temperatury: wyświetlacz LCD 7-cyfrowy, zmiana wskazań za pomocą pojedynczego przycisku, czujniki temperatury Pt 500 (TOPE42): jeden w korpusie przetwornika przepływu, drugi w trójniku w rurociągu, zakresu pomiaru temperatury: C, zakresu różnicy temperatur t: C; przeliczniki mogą być wyposażone w moduły komunikacyjne: M-Bus z 4 dodatkowymi wejściami impulsowymi, M-Bus z 2 wejściami impulsowymi i wyjściem impulsowym, radiowy z 4 dodatkowymi wejściami impulsowymi; zasilanie: bateria 3,6 V, czas pracy: 5+1 lat, stopień ochrony: IP 54; funkcja samodiagnozowania wykrywania i sygnalizowania sytuacji awaryjnych, np. braku impulsu z wodomierza, uszkodzenia czujnika temperatury, zbyt dużego przepływu, spadku napięcia baterii; dodatkowo wyświetla dane: przepływu chwilowego, temperatury zasilania i powrotu, stany wejść impulsowych (np. z podłączonych wodomierzy, liczników prądu lub gazu), stany awaryjne kody błędów; rejestruje dane archiwalne (godzinowe, dobowe, miesięczne, roczne); przetwornik przepływu: klasa dokładności 2 wg PN-EN :2007, średnica nominalna: DN 15 i DN 20, przyłączeniowa G 3/4" i G 1", długość korpusu: 110 i 130 mm; przepływy nominalne q p : 0,6; 1; 1,5 i 2,5 m 3 /h, przepływy maksymalne q s : 1,2; 2; 3 i 5 m 3 /h; progi rozruchu poszczególnych wielkości typoszeregu q r : 2,5; 2,5; 4,5 i 7,5 dm 3 /h; przepływy minimalne q i : pozycja zabudowy H: 6, 10, 15 i 25 dm 3 /h, pozycja zabudowy V: 12, 20, 30 i 50 dm 3 /h; ciśnienie nominalne: 16 barów, maksymalna strata ciśnienia przy q p : P = 25 kpa; przetwornik wyróżnia się płaską charakterystyką błędu w całym zakresie zmian strumienia objętości dzięki zastosowaniu elektronicznej kalibracji; ciepłomierz spełnia wymagania dyrektywy 2004/22/WE (MID). CQM-III-K ciepłomierz kompaktowy Zbudowany w oparciu o jednostrumieniowy przetwornik przepływu z magnetyczną detekcją obrotu wirnika. Do pomiaru zużycia energii na zasilaniu lub powrocie w domkach jednorodzinnych i w budownictwie wielorodzinnym. przelicznik elektroniczny z czujnikami temperatury: wyświetlacz 8-cyfrowy, czujniki temperatury Pt 500 (TOPE42): jeden czujnik zamontowany w korpusie przetwornika przepływu, a drugi w rurociągu, zakres temperatury nośnika: C, zakres różnicy temperatur t: C, standardowo 4 wejścia impulsowe (do podłączenia np. dodatkowych wodomierzy, liczników prądu lub gazu); moduły komunikacyjne: M-Bus zgodny z wymaganiami EN1434-3, RS232, RS485, RS-485 z protokołem Lumbus lub ModBus, Lon Works, wyjście impulsowe, moduł radiowy; zasilanie: bateria 3,6 V, czas pracy: 5 +1 (lat), stopień ochrony: IP 54; wyświetla i archiwizuje wiele danych pomiarowych, rejestruje dane archiwalne (godzinowe, dobowe, miesięczne, roczne), dzięki zainstalowaniu dodatkowego przepływomierza i pary czujników temperatury można dokonać pomiaru energii cieplnej z drugiego obwodu; przetwornik przepływu: średnica nomin.: DN 15 i DN 20, przyłączeniowa G 3/4" i G 1", dł. korpusu: 110 i 130 mm; przepływy nominalne q p : 0,6; 1; 1,5 i 2,5 m 3 /h, przepływy maksymalne q s : 1,2; 2; 3 i 5 m 3 /h; próg rozruchu poszczególnych wielkości typoszeregu q r : 3,5; 5; 8 i 15 dm 3 /h; przepływy minimalne q i : pozycja zabudowy H: 12, 20, 30 i 50 dm 3 /h, pozycja zabudowy V: 24, 40, 60 i 100 dm 3 /h; ciśnienie nominalne: 16 barów, maksymalna strata ciśnienia przy q p : P = 25 kpa; ciepłomierz spełnia wymagania normy PN-EN BMETERS Polska Sp. z o.o Psary, ul. Główna 60 tel , faks biuro@bmeters.pl HYDROSPLIT uniwersalna jednostka zliczająca do przetworników przepływu Kompatybilna z większością dostępnych na rynku systemów zdalnego odczytu radio i M-Bus. Montaż panelowy na prowadnicy (DIN). średnica nominalna przetworników: DN mm; para czujników temperatury typu Pt 1000, długość przewodów: 1,5 10 m; przelicznik wskazujący: elektroniczny 7-cyfrowy LCD; zakres pomiaru temperatur: C, zakres pomiaru różnicy temperatury: K; różnica temperatury liczonego ciepła: 1 K; różnica temperatury liczonego zimna: 0,2 K; klasa odporności mechanicznej: M1, klasa odporności elektromagnetycznej: E1, klasa ochrony: IP 65; zasilanie: wewnętrzne bateria litowa (6 lat), zewnętrzne sieć 230 V; liczba rejestrów pamięci miesięcznej: 18, rejestry dostępne z poziomu wyświetlacza; możliwość konfiguracji za pomocą wyjścia optycznego; możliwość zliczania chwilowego przepływu medium grzewczego i chwilowego zużycia energii w kw; moduły komunikacyjne: M-Bus, radio, impulsowy, RS232; spełnia wymagania dyrektywy 2004/22/WE (MID); parametry metrologiczne przetworników wg zatwierdzeń typu. 62 styczeń/luty 2011 rynekinstalacyjny.pl

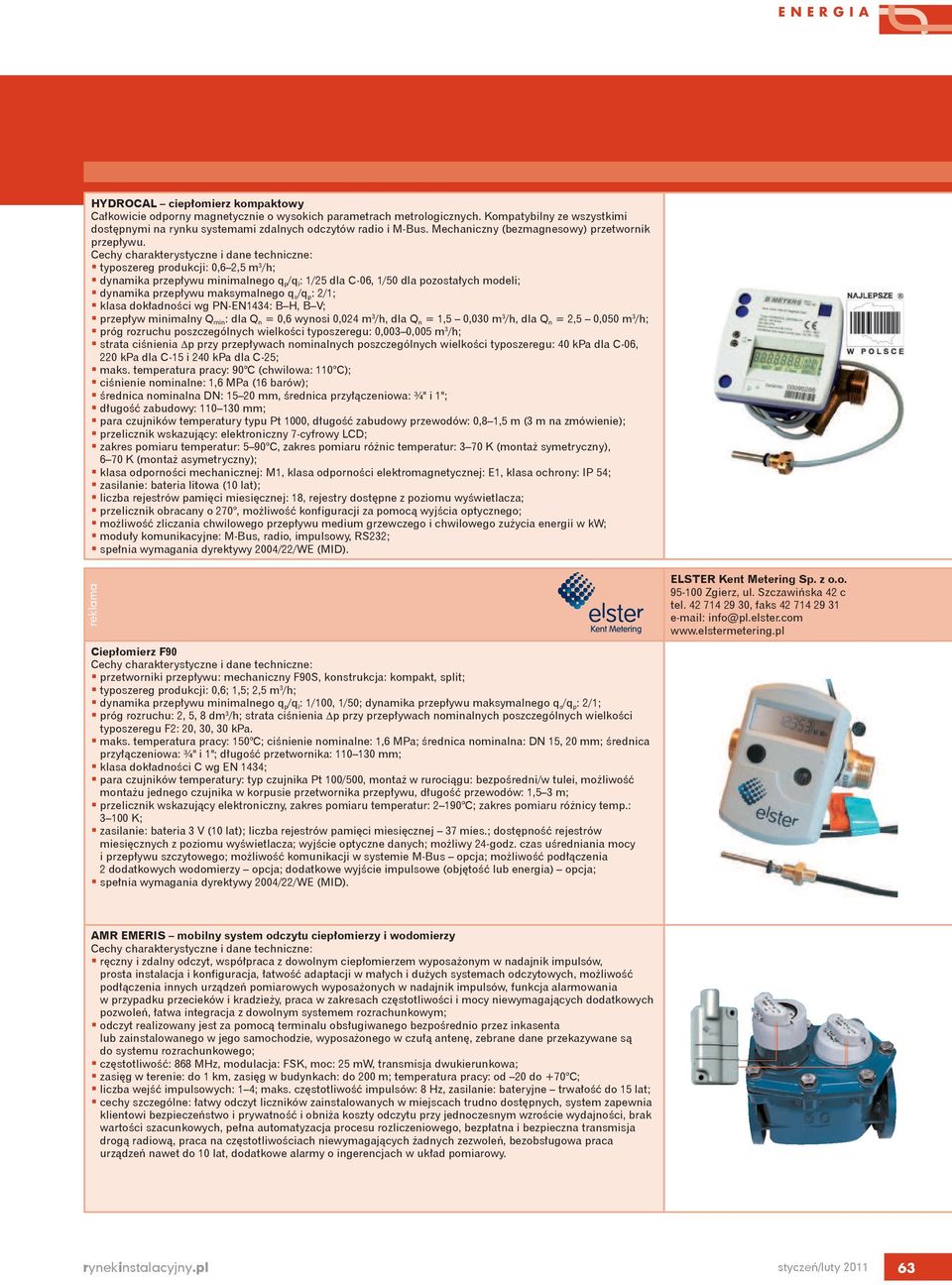

4 HYDROCAL ciepłomierz kompaktowy Całkowicie odporny magnetycznie o wysokich parametrach metrologicznych. Kompatybilny ze wszystkimi dostępnymi na rynku systemami zdalnych odczytów radio i M-Bus. Mechaniczny (bezmagnesowy) przetwornik przepływu. typoszereg produkcji: 0,6 2,5 m 3 /h; dynamika przepływu minimalnego q p /q i : 1/25 dla C-06, 1/50 dla pozostałych modeli; dynamika przepływu maksymalnego q s /q p : 2/1; klasa dokładności wg PN-EN1434: B H, B V; przepływ minimalny Q min : dla Q n = 0,6 wynosi 0,024 m 3 /h, dla Q n = 1,5 0,030 m 3 /h, dla Q n = 2,5 0,050 m 3 /h; próg rozruchu poszczególnych wielkości typoszeregu: 0,003 0,005 m 3 /h; strata ciśnienia p przy przepływach nominalnych poszczególnych wielkości typoszeregu: 40 kpa dla C-06, 220 kpa dla C-15 i 240 kpa dla C-25; maks. temperatura pracy: 90 C (chwilowa: 110 C); ciśnienie nominalne: 1,6 MPa (16 barów); średnica nominalna DN: mm, średnica przyłączeniowa: ¾" i 1"; długość zabudowy: mm; para czujników temperatury typu Pt 1000, długość zabudowy przewodów: 0,8 1,5 m (3 m na zmówienie); przelicznik wskazujący: elektroniczny 7-cyfrowy LCD; zakres pomiaru temperatur: 5 90 C, zakres pomiaru różnic temperatur: 3 70 K (montaż symetryczny), 6 70 K (montaż asymetryczny); klasa odporności mechanicznej: M1, klasa odporności elektromagnetycznej: E1, klasa ochrony: IP 54; zasilanie: bateria litowa (10 lat); liczba rejestrów pamięci miesięcznej: 18, rejestry dostępne z poziomu wyświetlacza; przelicznik obracany o 270, możliwość konfiguracji za pomocą wyjścia optycznego; możliwość zliczania chwilowego przepływu medium grzewczego i chwilowego zużycia energii w kw; moduły komunikacyjne: M-Bus, radio, impulsowy, RS232; Ciepłomierz F90 przetworniki przepływu: mechaniczny F90S, konstrukcja: kompakt, split; typoszereg produkcji: 0,6; 1,5; 2,5 m 3 /h; dynamika przepływu minimalnego q p /q i : 1/100, 1/50; dynamika przepływu maksymalnego q s /q p : 2/1; próg rozruchu: 2, 5, 8 dm 3 /h; strata ciśnienia p przy przepływach nominalnych poszczególnych wielkości typoszeregu F2: 20, 30, 30 kpa. maks. temperatura pracy: 150 C; ciśnienie nominalne: 1,6 MPa; średnica nominalna: DN 15, 20 mm; średnica przyłączeniowa: ¾" i 1"; długość przetwornika: mm; klasa dokładności C wg EN 1434; para czujników temperatury: typ czujnika Pt 100/500, montaż w rurociągu: bezpośredni/w tulei, możliwość montażu jednego czujnika w korpusie przetwornika przepływu, długość przewodów: 1,5 3 m; przelicznik wskazujący elektroniczny, zakres pomiaru temperatur: C; zakres pomiaru różnicy temp.: K; zasilanie: bateria 3 V (10 lat); liczba rejestrów pamięci miesięcznej 37 mies.; dostępność rejestrów miesięcznych z poziomu wyświetlacza; wyjście optyczne danych; możliwy 24-godz. czas uśredniania mocy i przepływu szczytowego; możliwość komunikacji w systemie M-Bus opcja; możliwość podłączenia 2 dodatkowych wodomierzy opcja; dodatkowe wyjście impulsowe (objętość lub energia) opcja; ELSTER Kent Metering Sp. z o.o Zgierz, ul. Szczawińska 42 c tel , faks info@pl.elster.com AMR EMERIS mobilny system odczytu ciepłomierzy i wodomierzy ręczny i zdalny odczyt, współpraca z dowolnym ciepłomierzem wyposażonym w nadajnik impulsów, prosta instalacja i konfiguracja, łatwość adaptacji w małych i dużych systemach odczytowych, możliwość podłączenia innych urządzeń pomiarowych wyposażonych w nadajnik impulsów, funkcja alarmowania w przypadku przecieków i kradzieży, praca w zakresach częstotliwości i mocy niewymagających dodatkowych pozwoleń, łatwa integracja z dowolnym systemem rozrachunkowym; odczyt realizowany jest za pomocą terminalu obsługiwanego bezpośrednio przez inkasenta lub zainstalowanego w jego samochodzie, wyposażonego w czułą antenę, zebrane dane przekazywane są do systemu rozrachunkowego; częstotliwość: 868 MHz, modulacja: FSK, moc: 25 mw, transmisja dwukierunkowa; zasięg w terenie: do 1 km, zasięg w budynkach: do 200 m; temperatura pracy: od 20 do +70 C; liczba wejść impulsowych: 1 4; maks. częstotliwość impulsów: 8 Hz, zasilanie: bateryjne trwałość do 15 lat; cechy szczególne: łatwy odczyt liczników zainstalowanych w miejscach trudno dostępnych, system zapewnia klientowi bezpieczeństwo i prywatność i obniża koszty odczytu przy jednoczesnym wzroście wydajności, brak wartości szacunkowych, pełna automatyzacja procesu rozliczeniowego, bezpłatna i bezpieczna transmisja drogą radiową, praca na częstotliwościach niewymagających żadnych zezwoleń, bezobsługowa praca urządzeń nawet do 10 lat, dodatkowe alarmy o ingerencjach w układ pomiarowy. rynekinstalacyjny.pl styczeń/luty

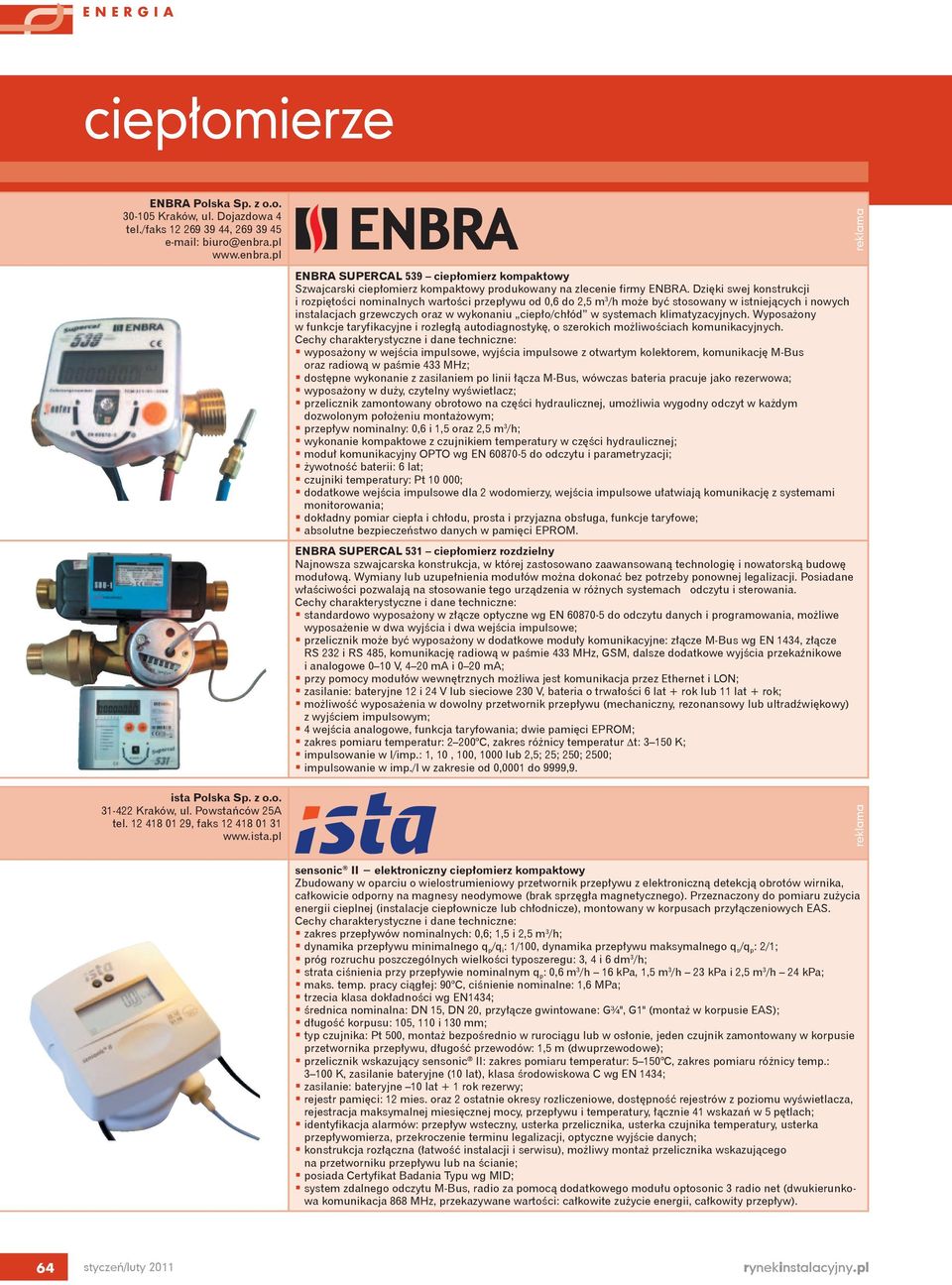

5 ciepłomierze ENBRA Polska Sp. z o.o Kraków, ul. Dojazdowa 4 tel./faks , biuro@enbra.pl ENBRA SUPERCAL 539 ciepłomierz kompaktowy Szwajcarski ciepłomierz kompaktowy produkowany na zlecenie firmy ENBRA. Dzięki swej konstrukcji i rozpiętości nominalnych wartości przepływu od 0,6 do 2,5 m 3 /h może być stosowany w istniejących i nowych instalacjach grzewczych oraz w wykonaniu ciepło/chłód w systemach klimatyzacyjnych. Wyposażony w funkcje taryfikacyjne i rozległą autodiagnostykę, o szerokich możliwościach komunikacyjnych. wyposażony w wejścia impulsowe, wyjścia impulsowe z otwartym kolektorem, komunikację M-Bus oraz radiową w paśmie 433 MHz; dostępne wykonanie z zasilaniem po linii łącza M-Bus, wówczas bateria pracuje jako rezerwowa; wyposażony w duży, czytelny wyświetlacz; przelicznik zamontowany obrotowo na części hydraulicznej, umożliwia wygodny odczyt w każdym dozwolonym położeniu montażowym; przepływ nominalny: 0,6 i 1,5 oraz 2,5 m 3 /h; wykonanie kompaktowe z czujnikiem temperatury w części hydraulicznej; moduł komunikacyjny OPTO wg EN do odczytu i parametryzacji; żywotność baterii: 6 lat; czujniki temperatury: Pt ; dodatkowe wejścia impulsowe dla 2 wodomierzy, wejścia impulsowe ułatwiają komunikację z systemami monitorowania; dokładny pomiar ciepła i chłodu, prosta i przyjazna obsługa, funkcje taryfowe; absolutne bezpieczeństwo danych w pamięci EPROM. ENBRA SUPERCAL 531 ciepłomierz rozdzielny Najnowsza szwajcarska konstrukcja, w której zastosowano zaawansowaną technologię i nowatorską budowę modułową. Wymiany lub uzupełnienia modułów można dokonać bez potrzeby ponownej legalizacji. Posiadane właściwości pozwalają na stosowanie tego urządzenia w różnych systemach odczytu i sterowania. standardowo wyposażony w złącze optyczne wg EN do odczytu danych i programowania, możliwe wyposażenie w dwa wyjścia i dwa wejścia impulsowe; przelicznik może być wyposażony w dodatkowe moduły komunikacyjne: złącze M-Bus wg EN 1434, złącze RS 232 i RS 485, komunikację radiową w paśmie 433 MHz, GSM, dalsze dodatkowe wyjścia przekaźnikowe i analogowe 0 10 V, 4 20 ma i 0 20 ma; przy pomocy modułów wewnętrznych możliwa jest komunikacja przez Ethernet i LON; zasilanie: bateryjne 12 i 24 V lub sieciowe 230 V, bateria o trwałości 6 lat + rok lub 11 lat + rok; możliwość wyposażenia w dowolny przetwornik przepływu (mechaniczny, rezonansowy lub ultradźwiękowy) z wyjściem impulsowym; 4 wejścia analogowe, funkcja taryfowania; dwie pamięci EPROM; zakres pomiaru temperatur: C, zakres różnicy temperatur t: K; impulsowanie w l/imp.: 1, 10, 100, 1000 lub 2,5; 25; 250; 2500; impulsowanie w imp./l w zakresie od 0,0001 do 9999,9. ista Polska Sp. z o.o Kraków, ul. Powstańców 25A tel , faks sensonic II elektroniczny ciepłomierz kompaktowy Zbudowany w oparciu o wielostrumieniowy przetwornik przepływu z elektroniczną detekcją obrotów wirnika, całkowicie odporny na magnesy neodymowe (brak sprzęgła magnetycznego). Przeznaczony do pomiaru zużycia energii cieplnej (instalacje ciepłownicze lub chłodnicze), montowany w korpusach przyłączeniowych EAS. zakres przepływów nominalnych: 0,6; 1,5 i 2,5 m 3 /h; dynamika przepływu minimalnego q p /q i : 1/100, dynamika przepływu maksymalnego q s /q p : 2/1; próg rozruchu poszczególnych wielkości typoszeregu: 3, 4 i 6 dm 3 /h; strata ciśnienia przy przepływie nominalnym q p : 0,6 m 3 /h 16 kpa, 1,5 m 3 /h 23 kpa i 2,5 m 3 /h 24 kpa; maks. temp. pracy ciągłej: 90 C, ciśnienie nominalne: 1,6 MPa; trzecia klasa dokładności wg EN1434; średnica nominalna: DN 15, DN 20, przyłącze gwintowane: G¾", G1" (montaż w korpusie EAS); długość korpusu: 105, 110 i 130 mm; typ czujnika: Pt 500, montaż bezpośrednio w rurociągu lub w osłonie, jeden czujnik zamontowany w korpusie przetwornika przepływu, długość przewodów: 1,5 m (dwuprzewodowe); przelicznik wskazujący sensonic II: zakres pomiaru temperatur: C, zakres pomiaru różnicy temp.: K, zasilanie bateryjne (10 lat), klasa środowiskowa C wg EN 1434; zasilanie: bateryjne 10 lat + 1 rok rezerwy; rejestr pamięci: 12 mies. oraz 2 ostatnie okresy rozliczeniowe, dostępność rejestrów z poziomu wyświetlacza, rejestracja maksymalnej miesięcznej mocy, przepływu i temperatury, łącznie 41 wskazań w 5 pętlach; identyfikacja alarmów: przepływ wsteczny, usterka przelicznika, usterka czujnika temperatury, usterka przepływomierza, przekroczenie terminu legalizacji, optyczne wyjście danych; konstrukcja rozłączna (łatwość instalacji i serwisu), możliwy montaż przelicznika wskazującego na przetworniku przepływu lub na ścianie; posiada Certyfikat Badania Typu wg MID; system zdalnego odczytu M-Bus, radio za pomocą dodatkowego modułu optosonic 3 radio net (dwukierunkowa komunikacja 868 MHz, przekazywane wartości: całkowite zużycie energii, całkowity przepływ). 64 styczeń/luty 2011 rynekinstalacyjny.pl

6 CF Max ciepłomierz kompaktowy mechaniczno-elektrodynamiczny Odporny na magnesy neodymowe oraz na zanieczyszczenia magnetyczne w wodzie (brak sprzęgu magnetycznego). Przeznaczony do pomiaru zużycia energii cieplnej w niedużych obiektach, możliwy montaż w niewielkiej przestrzeni (małe gabaryty, obrotowa pokrywa z wyświetlaczem) w pozycji poziomej lub pionowej. zakres przepływów nominalnych: 0,6; 1; 1,5 i 2,5 m 3 /h; dynamika przepływu minimalnego q p /q i : 1/100, 1/50; dynamika przepływu maksymalnego q s /q p : 2/1; próg rozruchu: 3 dm 3 /h; strata ciśnienia przy przepływie q p : 0,6 m 3 /h 9 kpa; 1,0 m 3 /h 24 kpa; 1,5 m 3 /h 11 kpa; 2,5 m 3 /h 25 kpa; maksymalna ciągła temperatura pracy: 90 C; ciśnienie nominalne: 1,6 MPa; średnica nominalna: DN 15, DN 20 mm, przyłącze gwintowane: G¾"; G1"; długość przetwornika: 110, 130 mm; trzecia klasa dokładności wg EN1434; typ czujnika: Pt 100, montaż czujnika w rurociągu w osłonie, montaż jednego czujnika w korpusie przetwornika przepływu, długość przewodów: 1,75 m; przelicznik wskazujący CF Max: zakres pomiaru temperatur: C, zakres pomiaru różnicy temp.: K, zasilanie bateryjne (5 lat +1), rejestr pamięci: 13 miesięcy, dostępność rejestrów miesięcznych z poziomu wyświetlacza; możliwość komunikacji w systemie M-Bus, wyjścia impulsowe E, V, możliwe podłączenie 4 dodatkowych wodomierzy; przystosowany do legalizacji rozłącznej; CF ECHO II ultradźwiękowy ciepłomierz modułowy Nie posiada ruchomych elementów hydraulicznych. Duża precyzja pomiaru przepływu w całym szerokim zakresie pomiarowym (1:1100) dla każdej pozycji montażu. Komunikacja przelicznika z przetwornikiem przepływu za pomocą cyfrowej, szeregowej transmisji danych z diagnostyką przepływomierza. Całkowicie odporny na magnesy neodymowe (brak sprzęgu magnetycznego). Przeznaczony do pomiaru zużycia energii cieplnej (instalacje ciepłownicze lub chłodnicze), zwłaszcza w obiegach szybkozmiennych. zakres przepływów nominalnych: 0,6; 1,5; 2,5 m 3 /h (dostępne też wykonania do q p = 15 m 3 /h); dynamika przepływu minimalnego q p /q i : 1/100; dynamika przepływu maksymalnego q s /q p : 2,2/1; próg rozruchu poszczególnych wielkości typoszeregu: 1,2; 3 i 5 dm 3 /h; strata ciśnienia przy przepływie nominalnym q p : 0,6 m 3 /h 10 kpa; 1,5 m 3 /h 21 kpa; 2,5 m 3 /h 15 kpa; maksymalna temperatura pracy ciągłej: 130 C; ciśnienie nominalne: 1,6 MPa; średnica nominalna: DN 15, DN 20, przyłącze gwintowane: G¾", G1", kołnierzowe: DN 20; długość przetwornika: 110, 130, 190 mm; druga klasa dokładności wg EN1434; typ czujnika: Pt 500 (opcja Pt 100), montaż czujnika w rurociągu bezpośrednio lub w osłonie, możliwość montażu jednego czujnika w korpusie przetwornika przepływu, długość przewodów: 0,4 15 m (Pt 500); przelicznik wskazujący CF Echo II: zakres pomiaru temperatur: C, zakres pomiaru różnicy temp.: K, zasilanie bateryjne (6 lub 12 lat), klasa środowiskowa C wg EN 1434; rejestr pamięci: 13 miesięcy, dostępność rejestrów miesięcznych z poziomu wyświetlacza, rejestracja maksymalnej miesięcznej mocy, przepływu i temperatury z datą i godziną wystąpienia, czas uśredniania: min; identyfikacja alarmów: przepływ wsteczny, powietrze w instalacji, przekroczenie przepływu maksymalnego; optyczne wyjście danych, możliwość podłączenia 2 dodatkowych wodomierzy; system zdalnego odczytu w standardzie M-Bus, LonWorks, wyjścia impulsowe, RS232, radio, modem, internet; bardzo szybki czas reakcji na zmiany przepływu i temperatury; rozłączna konstrukcja (łatwa instalacja i serwis); możliwy montaż przelicznika wskazującego na przetworniku przepływu lub na ścianie; przystosowany do legalizacji rozłącznej; Itron Polska Sp. z o.o Kraków, ul. Tadeusza Romanowicza 6 tel do 29, faks wodaicieplo@itron.pl rynekinstalacyjny.pl styczeń/luty

7 ciepłomierze KAMSTRUP Sp. z o.o Warszawa, ul. Kurzawska 9 tel , faks biuro@kamstrup.pl MULTICAL 402 ultradźwiękowy licznik ciepła/chłodu ze zintegrowanym przetwornikiem przepływu kabel sygnałowy 1,5 m, kalendarz, funkcje taryfowe, rejestracja danych; typoszereg produkcji: 0,6; 1,5; 2,5; 3,5; 6; 10 i 15 m 3 /h; dynamika przepływu minimalnego q p /q i : 1/100; dynamika przepływu maksymalnego q s /q p : 2/1; próg rozruchu poszczególnych wielkości typoszeregu: 3, 5, 7, 12, 20 i 30 dm 3 /h; zakres temperatur: C, ciśnienie nominalne: PN 16, PN 25 (wersja kołnierzowa); średnica nominalna: DN mm, średnica przyłączeniowa: 1", 5/4", 2", 25, 40 i 50 mm; długość przetwornika: mm; oznaczenia wg EN 1434: klasa metrologiczna 2, klasa środowiskowa A, stopień ochrony IP 54; para czujników temperatury typu Pt 500/100 wg PN-EN 60751, montaż bezpośrednio w rurociągu lub w tulei; przelicznik wskazujący elektroniczny, zakres pomiaru różnicy temp K; zasilanie: bateria 2 AA-Cell (żywotność: 6 lat) lub bateria litowa D-cell (16 lat), sieciowe: 230 lub 24 VAC; liczba rejestrów pamięci: dobowe 460, miesięczne 36, roczne 15, rejestr kodów błędów (50 zdarzeń); port optyczny zgodny ze standardem EN 61107; moduły: M-Bus, RS232, radiowy, wireless M-Bus (M-Bus bezprzewodowy); możliwość podłączenia 2 dodatkowych wodomierzy; zdalny odczyt bezprzewodowy USB Meter Reader, Wireless M-bus Reader, terminal ręczny, AMR, duży czytelny wyświetlacz, 12 rejestrów miesięcznych dostępnych na wyświetlaczu (m.in. energia, objętość, szczytowe przepływy, moce maksymalne i minimalne z datami wystąpienia); zapis danych w pamięci EEPROM; ciepłomierz zgodny z dyrektywą MID-2004/22/EC. MULTICAL 601 ultradźwiękowy licznik ciepła/chłodu z rozłącznym przetwornikiem przepływu kabel sygnałowy 2,5; 5 lub 10 m, kalendarz, funkcje taryfowe, rejestracja danych; typoszereg produkcji: 0, m 3 /h; dynamika przepływu minimalnego q p /q i : 1/100, dynamika przepływu maksymalnego q s /q p : 2/1; zakres temperatur: C, ciśnienie nominalne: PN 16, PN 25 (wersja kołnierzowa); średnica nominalna: DN mm, długość przetwornika: mm; oznaczenia wg EN 1434: klasa metrologiczna 2, klasa środowiskowa A i C; stopień ochrony IP 54; para czujników temperatury: typu Pt 100 dwuprzewodowe, Pt 500 dwu- i czteroprzewodowe; przelicznik wskazujący elektroniczny, zakres pomiaru różnicy temp.: (170) K; zasilanie: bateria 3,65 V DC, D-cell litowa (żywotność: 10 lat), zasilanie sieciowe: 230 lub 24 VAC; liczba rejestrów pamięci: roczne 15, miesięczne 36, dzienne 460, godzinowe 1390, rejestr kodów błędów (50 zdarzeń); port optyczny zgodny ze standardem EN 61107; porty dla dwóch typów modułów rozszerzających: moduły TOP (zegar RTC, wyjścia impulsów CE+CV, M-Bus, RS232, harmonogram, rejestr programowalny, ograniczenie PQ) i moduły BASE (M-Bus, LonWorks, RS232, moduł radiowy, wyjścia analogowe 0/4 20 ma, programowalny rejestr); możliwość podłączenia 2 dodatkowych wodomierzy; zdalny odczyt bezprzewodowy USB Meter Reader, terminal ręczny, AMR, duży czytelny wyświetlacz, 12 rejestrów miesięcznych dostępnych na wyświetlaczu (m.in. energia, objętość, szczytowe przepływy, moce maksymalne i minimalne z datami wystąpienia); zapis danych w pamięci EEPROM; ciepłomierz zgodny z dyrektywą MID-2004/22/EC. Metron-Term Sp. z o.o Toruń, ul Targowa 12/22 tel , faks office.term@metron.torun.pl TERM Metronic Mini Ciepłomierz z mechanicznym z przetwornikiem przepływu lub przelicznikiem na przetworniku, możliwość rozłączenia. typoszereg produkcji: JS0,6; JS1; JS1,5 i JS2,5; strumień objętości nominalnej: 0,6; 1; 1,5; 2,5 m 3 /h; dynamika przepływu minimalnego q p /q i : H-1/100, V-1/50; dynamika przepływu maksymalnego q s /q p : 2/1; strata ciśnienia p przy przepływach nomin.: 0,3 bara dla JS0,6 i JS1 oraz 0,2 bara dla JS1,5 i 0,22 bara dla JS2,5; maks. temperatura pracy: 120 C; ciśnienie nominalne: 1,6 MPa; średnica nominalna: DN 15, DN 20; długość przetwornika: mm; klasa dokładności wg EN1434: B; para czujników temperatury: typ czujnika Pt 500, jeden montowany w przetworniku; przelicznik wskazujący elektroniczny; zakres pomiaru temperatur: C, zakres pomiaru różnicy temp.: K; klasa środowiskowa A wg EN 1434; zasilanie: bateria (5 lat +1); liczba rejestrów pamięci miesięcznej: 12; dostępność rejestrów miesięcznych z poziomu wyświetlacza; wyjście danych: optyczne lub RS; możliwość komunikacji w systemie M-Bus; możliwość podłączenia 2 lub 4 dodatkowych wodomierzy. 66 styczeń/luty 2011 rynekinstalacyjny.pl

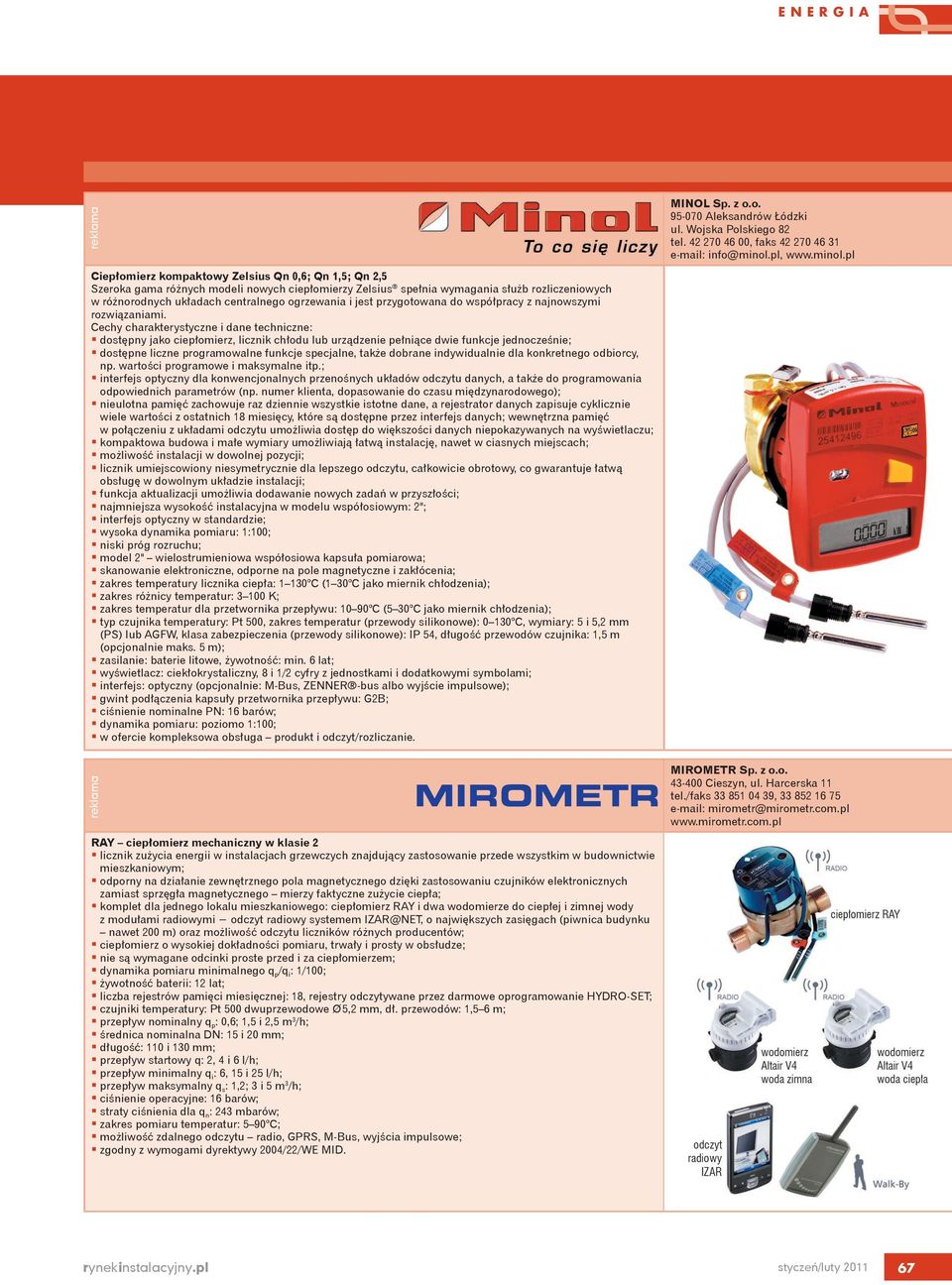

8 Ciepłomierz kompaktowy Zelsius Qn 0,6; Qn 1,5; Qn 2,5 Szeroka gama różnych modeli nowych ciepłomierzy Zelsius spełnia wymagania służb rozliczeniowych w różnorodnych układach centralnego ogrzewania i jest przygotowana do współpracy z najnowszymi rozwiązaniami. dostępny jako ciepłomierz, licznik chłodu lub urządzenie pełniące dwie funkcje jednocześnie; dostępne liczne programowalne funkcje specjalne, także dobrane indywidualnie dla konkretnego odbiorcy, np. wartości programowe i maksymalne itp.; interfejs optyczny dla konwencjonalnych przenośnych układów odczytu danych, a także do programowania odpowiednich parametrów (np. numer klienta, dopasowanie do czasu międzynarodowego); nieulotna pamięć zachowuje raz dziennie wszystkie istotne dane, a rejestrator danych zapisuje cyklicznie wiele wartości z ostatnich 18 miesięcy, które są dostępne przez interfejs danych; wewnętrzna pamięć w połączeniu z układami odczytu umożliwia dostęp do większości danych niepokazywanych na wyświetlaczu; kompaktowa budowa i małe wymiary umożliwiają łatwą instalację, nawet w ciasnych miejscach; możliwość instalacji w dowolnej pozycji; licznik umiejscowiony niesymetrycznie dla lepszego odczytu, całkowicie obrotowy, co gwarantuje łatwą obsługę w dowolnym układzie instalacji; funkcja aktualizacji umożliwia dodawanie nowych zadań w przyszłości; najmniejsza wysokość instalacyjna w modelu współosiowym: 2"; interfejs optyczny w standardzie; wysoka dynamika pomiaru: 1:100; niski próg rozruchu; model 2" wielostrumieniowa współosiowa kapsuła pomiarowa; skanowanie elektroniczne, odporne na pole magnetyczne i zakłócenia; zakres temperatury licznika ciepła: C (1 30 C jako miernik chłodzenia); zakres różnicy temperatur: K; zakres temperatur dla przetwornika przepływu: C (5 30 C jako miernik chłodzenia); typ czujnika temperatury: Pt 500, zakres temperatur (przewody silikonowe): C, wymiary: 5 i 5,2 mm (PS) lub AGFW, klasa zabezpieczenia (przewody silikonowe): IP 54, długość przewodów czujnika: 1,5 m (opcjonalnie maks. 5 m); zasilanie: baterie litowe, żywotność: min. 6 lat; wyświetlacz: ciekłokrystaliczny, 8 i 1/2 cyfry z jednostkami i dodatkowymi symbolami; interfejs: optyczny (opcjonalnie: M-Bus, ZENNER -bus albo wyjście impulsowe); gwint podłączenia kapsuły przetwornika przepływu: G2B; ciśnienie nominalne PN: 16 barów; dynamika pomiaru: poziomo 1:100; w ofercie kompleksowa obsługa produkt i odczyt/rozliczanie. MINOL Sp. z o.o Aleksandrów Łódzki ul. Wojska Polskiego 82 tel , faks info@minol.pl, RAY ciepłomierz mechaniczny w klasie 2 licznik zużycia energii w instalacjach grzewczych znajdujący zastosowanie przede wszystkim w budownictwie mieszkaniowym; odporny na działanie zewnętrznego pola magnetycznego dzięki zastosowaniu czujników elektronicznych zamiast sprzęgła magnetycznego mierzy faktyczne zużycie ciepła; komplet dla jednego lokalu mieszkaniowego: ciepłomierz RAY i dwa wodomierze do ciepłej i zimnej wody z modułami radiowymi odczyt radiowy systemem IZAR@NET, o największych zasięgach (piwnica budynku nawet 200 m) oraz możliwość odczytu liczników różnych producentów; ciepłomierz o wysokiej dokładności pomiaru, trwały i prosty w obsłudze; nie są wymagane odcinki proste przed i za ciepłomierzem; dynamika pomiaru minimalnego q p /q i : 1/100; żywotność baterii: 12 lat; liczba rejestrów pamięci miesięcznej: 18, rejestry odczytywane przez darmowe oprogramowanie HYDRO-SET; czujniki temperatury: Pt 500 dwuprzewodowe Ø 5,2 mm, dł. przewodów: 1,5 6 m; przepływ nominalny q p : 0,6; 1,5 i 2,5 m 3 /h; średnica nominalna DN: 15 i 20 mm; długość: 110 i 130 mm; przepływ startowy q: 2, 4 i 6 l/h; przepływ minimalny q i : 6, 15 i 25 l/h; przepływ maksymalny q s : 1,2; 3 i 5 m 3 /h; ciśnienie operacyjne: 16 barów; straty ciśnienia dla q n : 243 mbarów; zakres pomiaru temperatur: 5 90 C; możliwość zdalnego odczytu radio, GPRS, M-Bus, wyjścia impulsowe; zgodny z wymogami dyrektywy 2004/22/WE MID. MIROMETR Sp. z o.o Cieszyn, ul. Harcerska 11 tel./faks , mirometr@mirometr.com.pl rynekinstalacyjny.pl styczeń/luty

9 ciepłomierze MIROMETR Sp. z o.o Cieszyn, ul. Harcerska 11 tel./faks , mirometr@mirometr.com.pl SHARKY 775 ciepłomierz ultradźwiękowy. Precyzyjny licznik zużycia energii w instalacjach grzewczych lub klimatyzacji (całkowicie odporny na działanie zewnętrznego pola magnetycznego) dynamika przepływu minimalnego q p /q i : 1/250 w klasie 2 (q p : 1,5; 2,5; 6; 10; 15 i 25 m 3 /h); stabilny pomiar przez cały okres użytkowania potwierdzony testem AGFW (maks. ocena 5 gwiazdek); odporny na brudną wodę i osadzanie kamienia lustra ze stali nierdzewnej; zasilanie: sieciowe lub bateria, żywotność: 20 lat dla baterii 3,6 VDC, przy odczycie radiowym do 16 lat; możliwość odczytu radiowego: IZAR@NET uniwersalny system mobilnego (samochodowego) odczytu liczników różnych producentów; moduły komunikacyjne: M-Bus, radio, GPRS, RS232, RS485, wyjścia analogowe 4 20 ma, wyjścia impulsowe, wejścia impulsowe; pomiar ultradźwiękowy: bardzo krótki cykl pomiarowy 1 sekunda; dostępne średnice DN: 15, 20, 25, 32, 40,50, 65, 80 i 100 mm; przepływy nominalne Q n : 0,6; 1,0; 1,5; 2,5; 3,5; 6,0; 10; 15; 25; 40 i 60 m 3 /h; szeroki zakres temperatur do 150 C: C (q p : 0,6 2,5 m 3 /h), C (q p : 3,5 60 m 3 /h); próg rozruchu dla poszczególnych Q n : 1; 2,5; 4; 7; 20; 40; 50; 80 i 120 l/h; przepływ minimalny dla poszczególnych średnic: Q n = 6, 10, 35, 24, 40, 60, 100, 160 i 240 l/h; straty ciśnienia dla poszczególnych Q n : 8,5; 7,5; 10; 4,4; 12,8; 9,5; 8; 7,5; 8,0 i 7,5 kpa; rejestr pamięci: pamięć miesięczna (24 miesiące wstecz), zdarzeń, wartości maksymalnych oraz nieusuwalna pamięć EEPROM odczytywana przez oprogramowanie IZAR@SET; nie są wymagane odcinki proste przed i za ciepłomierzem; wersja rozłączna ciepłomierza możliwość oddzielnej legalizacji przetwornika i integratora. SENSUS Polska Sp. z o.o Toruń, ul. Chrobrego 64 tel./faks info@sensus.com POLLUCOM E/EX mechaniczny kompaktowy licznik ciepła i chłodu, powrót/zasilanie przetworniki przepływu: przetwornik mechaniczny; konstrukcja: kompakt, split; typoszereg produkcji: 0,6; 1,5 i 2,5 m 3 /h; dynamika przepływu minimalnego q p /q i : 1/100; dynamika przepływu maksymalnego q s /q p : 2/1; próg rozruchu poszczególnych wielkości typoszeregu: 1,5; 2,5; 3 dm 3 /h; strata ciśnienia p przy przepływach nominalnych poszczególnych wielkości typoszeregu: 0,15; 0,17 i 0,21 bara; maks. temperatura pracy: 5 90 C (krótkotrwale: 110 C); ciśnienie nominalne: 1,6 MPa; średnica nominalna: DN 15, DN 20, średnica przyłączeniowa: ¾" i 1"; długość przetwornika: mm; klasa dokładności C wg EN 1434; para czujników temperatury typu Pt 100/500, montaż w rurociągu: bezpośredni i w tulei, jeden czujnik montowany w korpusie przetwornika przepływu, długość przewodów: 1,5 3 m; przelicznik wskazujący elektroniczny, pomiar temperatur i przepływu co 4 sekundy, zakres pomiaru temperatur: C lub od 20 do +150 C w instalacjach chłodniczych, zakres pomiaru różnicy temp.: K, zasilanie: bateria (6/10 lat); liczba rejestrów pamięci miesięcznej: 16, możliwość dodatkowej rejestracji danych w 744 rejestrach z dowolnym interwałem czasowym, dostępność rejestrów miesięcznych z poziomu wyświetlacza; wyjście optyczne danych/wyjście impulsowe; możliwy 24-godzinny czas uśredniania mocy i przepływu szczytowego; możliwość komunikacji w systemie M-Bus i Mini-Bus; możliwość podłączenia 2 dodatkowych wodomierzy; dodatkowe możliwości techniczne: czytnik inkasencki, komunikacja: radio, internet, modem, M-Bus, Mini-Bus; programowalna data wskazania sumaryczne energii cieplnej lub chłodniczej oraz stany objętości przetwornika i wodomierzy dodatkowych; PolluStat E/EX ultradźwiękowy kompaktowy licznik ciepła przetwornik przepływu: ultradźwiękowy, odporny na zanieczyszczenia wody, niewymagane odcinki proste, dowolna pozycja zabudowy, konstrukcja kompakt, możliwość rozdzielenia integratora dł. przewodów: 1,5 3 m; typoszereg produkcji: 0,6; 1,5 i 2,5 m 3 /h; dynamika przepływu minimalnego q p /q i : 1/100; dynamika przepływu maksymalnego q s /q p : 2/1; maks. temperatura pracy: 180 C; ciśnienie nominalne: 1,6/2,5 MPa; średnica nominalna: DN 15, DN 20, średnica przyłączeniowa: ¾" i 1"; długość przetwornika: / mm; para czujników temperatury typu Pt 100/500, kabel dwu- lub czteroprzewodowy, montaż w tulei ze stali nierdzewnej, długość przewodów: 1,5 3 m; przelicznik wskazujący elektroniczny: 1-sekundowy cykl pomiarowy; zakres pomiaru temperatur: C, zakres pomiaru różnicy temp.: K; klasa środowiskowa C wg EN 1434; zasilanie: bateria (6 lat); liczba rejestrów pamięci miesięcznej: 16, dostępność rejestrów miesięcznych z poziomu wyświetlacza; wyjście optyczne danych/wyjście impulsowe; możliwość komunikacji w systemie M-Bus i Mini-Bus. 68 styczeń/luty 2011 rynekinstalacyjny.pl
