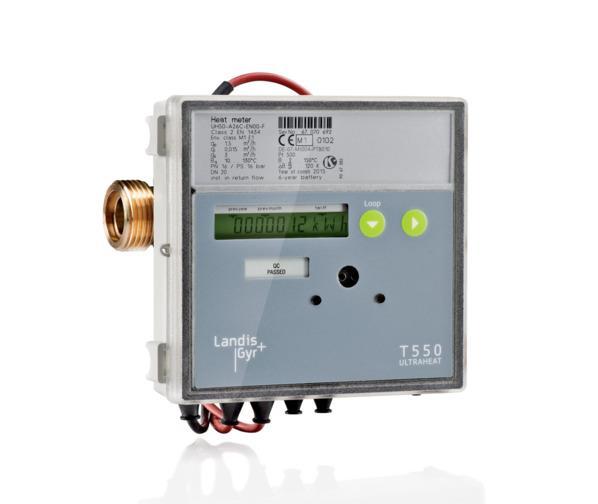

1 Licznik ciepła i chłodu do zastosowań w obszarze: CIEPŁOWNICTWO I CHŁODNICTWO Landis+Gyr ULTRAHEAT T550 (UH50) DANE TECHNICZNE F I R M W A R E : I W Y Ż S Z Y VAT T550 to licznik służący do ultradźwiękowego pomiaru przepływu i energii w instalacjach grzewczych lub chłodniczych, w których medium jest woda. Główne cechy: Całkowicie metalowa konstrukcja przepływomierza Dynamika pomiarów wg EN 1434:2007 1:100, całkowita dynamika pomiarów 1:1000 Pomiary mocy z wartościami maksymalnymi Rozszerzona pamięć Datalogger do monitorowania systemu 60 wartości miesięcznych Dziennik zdarzeń Interfejs optyczny zgodny z :2003 Różnorodność modułów komunikacyjnych do zdalnego odczytu Dwa gniazda do montażu modułów Możliwość pracy jako licznik ciepła, chłodu lub ciepła i chłodu (licznik kombi) Autodiagnostyka stanu urządzenia, sygnalizacja błędów

2 2/16 Elementy obsługi 1 Elementy obsługi Fig. 17: Elementy obsługi Nr. Nazwa Opis Uwagi 1 Przycisk Wywołanie obsługi parametryzacji licznika. Dostępny po zdjęciu pokrywy. serwisowy 2 Przycisk 2 Przełączanie wyświetlanych wartości w obrębie jednej pętli wyświetlania. 3 Przycisk 1 Przełączanie pętli wyświetlania. 4 Interfejs optyczny Pozwala na komunikację pomiędzy licznikiem a komputerem (za pośrednictwem software u serwisowego). 1.1 Wyświetlanie bieżącego stanu licznika Wyświetlacz licznika pokazuje bieżące zużycie w kwh, MWh, MJ lub GJ. Uwaga: Żeby zapobiec błędom w odczycie z wyświetlacza, wartości dziesiętne zaznaczone są ramką. Uwaga: Wartości skalibrowane oznaczone są dodatkową gwiazdką. Wskazania przelicznika (pętle) Uwaga: W zależności od parametryzacji urządzenia zarówno zakres wyświetlania oraz wyświetlane wartości mogą się różnić od opisu. Mogą być niedostępne niektóre funkcje przycisków. Pętla podstawowa Pętla serwisowa 1 Pętla serwisowa Pętla podstawowa Po wyświetleniu ostatniej pętli, wyświetlana jest pierwsza.

3 Elementy obsługi 3/16 Pętla podstawowa LOOP 0 Wyświetlacz pokazuje następujące wartości (w kolejności po sobie): Energia całkowita ze statusem taryfy Rejestr taryfowy 1 (opcjonalnie) Całkowity przepływ Test segmentowy wyświetlacza Nagłówek pętli W przypadku wystąpienia błędu: kod błędu Pętla serwisowa 1 - LOOP 1 Pętla serwisowa 1 wyświetla informacje o wartościach bieżących. Wyświetlacz pokazuje następujące wartości (w kolejności po sobie): Nagłówek pętli Bieżący przepływ Moc chwilowa TV aktualna temperatura zasilania TR aktualna temperatura powrotu wyświetlane na przemian w cyklach 2s Czas pracy Czas trwania przepływu Sumaryczny czas trwania awarii Numer klienta, 8 cyfr Data Dzień bilansu rocznego (DD.MM) Energia: rok poprz. w dniu bilansu Objętość: rok poprz. w dniu bilansu Wersja FW

4 4/16 Elementy obsługi Pętla serwisowa 2 ( LOOP 2 ) Pętla serwisowa 2 wyświetla nastawy wskazań maksymalnych. Wyświetlacz pokazuje następujące wartości (w kolejności po sobie): Nagłówek pętli Okres uśredniania wartości maksymalnych Pętla serwisowa 3 ( LOOP 3 ) Pętla serwisowa 3 wyświetla informacje o wartościach miesięcznych i maksymalnych. Nagłówek pętli Dzień bilansu dla lipca 2011 Wyświetlacz pokazuje następujące wartości (w kolejności po sobie): Energia na dzień bilansu Rejestr taryfowy 1 na dzień bilansu Objętość na dzień bilansu Maks. przepływ na dzień bilansu, wyświetlana na przemian z datą wystąpienia w cyklach 2s Maks. moc na dzień bilansu wyświetlana na przemian z datą wystąpienia w cyklach 2s Maks. temperatura zasilania na dzień bilansu wyświetlana na przemian z datą wystąpienia w cyklach 2s Maks. temperatura powrotu na dzień bilansu wyświetlana na przemian z datą wystąpienia w cyklach 2s Czas trwania awarii na dzień bilansu Po ostatniej pozycji ponownie wyświetlany jest wybrany wcześniej dzień bilansu. Uwaga: Jeśli liczba miesięcy do odczytu zostanie zmieniona programem serwisowym, będzie to miało wpływ na liczbę miesięcy dostępnych na poziomie wyświetlacza.

5 Elementy obsługi 5/16 Pętla serwisowa 4 ( LOOP 4 ) Pętla serwisowa 4 wyświetla parametry licznika Wyświetlacz pokazuje następujące wartości (w kolejności po sobie): Nagłówek pętli Bieżąca taryfa, wyświetlana na przemian z progiem wartości 1 w cyklach 2s. Interwał pomiaru przepływu Interwał pomiaru temperatury Gniazdo modułu 1: moduł M-Bus Adres pierwotny 1 M-Bus Adres wtórny M-Bus 8-cyfr Gniazdo modułu 2: moduł wyjść impulsowych Kanał 1 = energia, Kanał 2 = objętość, w cyklach 2s Waga impulsów dla energii* Waga impulsów dla objętości* Długość impulsu w ms* * dla funkcji szybkiego impulsowania 1.2 Wartości roku poprzedniego Licznik przechowuje poniższe wartości na dzień bilansu rocznego: Energia Objętość Rejestr taryfowy Czas trwania awarii Interwał pomiaru przepływu oraz maksima ze znacznikiem czasu: przepływu mocy różnicy temperatur temperatury zasilania temperatury powrotu

6 6/16 Zasilanie 1.3 Wartości miesięczne Licznik przechowuje poniższe wartości z 60 miesięcy na dzień bilansu miesięcznego: Energia Objętość Rejestr taryfowy Czas trwania awarii Interwał pomiaru przepływu oraz maksima ze znacznikiem czasu: przepływu mocy różnicy temperatur temperatury zasilania temperatury powrotu Wartości miesięczne można odczytać za pomocą interfejsu optycznego oraz 20 ma. Uwaga: Czasem standardowym jest czas środkowoeuropejski (CET). W okresie letnim zapisywanie danych odbywa się zgodnie z tym standardem. 2 Zasilanie W zależności od preferencji licznik może być zasilany z baterii lub modułu zasilacza sieciowego. Wymiany źródła zasilania można dokonać w dowolnym momencie. Zastosowania (dla pomiarów przepływu w interwałach 4s i temperatury 30s) 6 lat 11 lat 16 lat Zasilacz (230, 110 VAC; 24 VACDC) Impulsowanie standardowe, odczyt M-Bus (maks. co 15 min.), moduł CL Moduł radiowy 868 MHz (bezprzewodowy M-Bus) 2x AA C D tak D D -- tak Szybki odczyt M-Bus (maks. co 4s), szybkie impulsowanie, moduł analogowy Tryb podwyższonej rozdzielczości (pomiar przepływu i temperatury w interwałach 4sek.) D tak D tak Uwaga: Zaleca się stosowanie wyłącznie baterii litowo-jonowych, zaaprobowanych przez producenta licznika. Opcje: Bateria o trwałości 6 lat Bateria o trwałości 11 lat Bateria o trwałości 16 lat (standard) Zasilacz 230 VAC Zasilacz 110 VAC Zasilacz 24 VACDC

7 Komunikacja 7/16 Automatyczne wykrywanie zasilania Moduły zasilaczy sieciowych Ciepłomierz automatycznie wykrywa czy jest zasilany bateryjnie czy z zasilacza sieciowego. Funkcjonalność ta pozwala na dostosowanie trybu pracy w zależności od sposobu zasilania. Cechy ogólne Temperatura otoczenia Temperatura magazynowania 24V napięcie bezpieczne Napięcie Częstotliwość Izolacja galwaniczna Pobór mocy Przewody łączące C C VAC lub VDC 50 / 60 Hz lub DC 1000 V DC Maks. 0,8 VA 2 x 1,5 mm², Ø 5,0...6,0 mm 110 V lub 230 V AV Napięcie V AC lub V AC Typ Klasa bezpieczeństwa II Częstotliwość 50 / 60 Hz Wahania napięcia Maks. 10% napięcia znamionowego Kategoria przepięciowa II zgodnie Udar napięcia 2500 V Z EN60010 Pobór mocy Maks 0.8 VA Wilgotność względna Mniej niż 93 % dla T < 50 C Długości kabli 1.5 / 5 / 10 m Bezpiecznik 6 A MCB 3 Komunikacja Licznik wyposażony jest w interfejs optyczny zgodny ze standardem EN :2002. Dodatkowo posiada dwa gniazda do montażu modułów komunikacyjnych: Moduł impulsowy CE/CV (otwarty kolektor) Moduł biernej pętli prądowej CL zgodny z EN Moduł M-Bus G4 - zgodny z EN 1434; EN 13757, prot. EN Moduł M-Bus G4 z 2 wejściami impulsowymi zgodny z EN 1434; EN 13757, prot. EN Moduł analogowy 0/4 20mA Moduł radiowy 868 MHz (bezprzewodowy M-Bus) zgodny z EN13757 OMS T1 Moduł RS232/485 (z protokołem ModBus) Moduł GPRS Moduł LON Works FTT-10A Moduły nie mają wpływu na pomiary prowadzone przez licznik, można je w każdej chwili zamontować lub wymontować bez naruszenia plomb legalizacyjnych.

8 8/16 Komunikaty błędów 4 Komunikaty błędów Ciepłomierz dokonuje autodiagnostyki w sposób ciągły, a w przypadku wykrycia błędów ich kody pokazuje na wyświetlaczu. Kod błędu Opis Zalecenie FL neg Odwrotny kierunek przepływu Sprawdzić kierunek montażu (przelicznik zamontowany w przeciwnym kierunku) lub DIFF neg Ujemna różnica temperatur Sprawdzić miejsca montażu czujników temperatury (czujniki zamontowane odwrotnie) Pozostałe: F0 Brak pomiaru przepływu Odpowietrzyć instalację F1 Przerwa w obwodzie czujnika temperatury zasilania Sprawdzić czujnik, wymienić, jeśli to konieczne F2 Przerwa w obwodzie czujnika temperatury powrotu Sprawdzić czujnik, wymienić, jeśli to konieczne F3 Uszkodzenie modułu elektronicznego pomiaru temperatury Wymienić licznik F4 Problem z zasilaniem, wyczerpana bateria Sprawdzić połączenia; wymienić baterię F5 Zwarcie w obwodzie czujnika temperatury zasilania Sprawdzić czujnik, wymienić, jeśli to konieczne F6 Zwarcie w obwodzie czujnika temperatury powrotu Sprawdzić czujnik, wymienić, jeśli to konieczne F7 Błąd pamięci wewnętrznej Wymienić licznik F8 Błędy F1, F2, F3, F5 lub F6 trwające dłużej niż 8h, podejrzenie manipulacji przy liczniku. Pomiary nie są dalej prowadzone. Po usunięciu przyczyny powstania komunikatu błędu F8, błąd musi być zresetowany przez serwis F9 Błąd elektroniki Wymienić licznik Uwaga: Komunikat błędu F8 kasowany jest ręcznie (za pomocą przycisku serwisowego lub programu serwisowego). Wszystkie pozostałe błędy kasowane są automatycznie po usunięciu awarii.

9 Funkcje rejestracji zdarzeń 9/16 5 Funkcje rejestracji zdarzeń Metrologicznie istotne zdarzenia (błędy, stany, akcje) zapisywane są chronologicznie w wewnętrznym dzienniku zdarzeń (w kolejności zgodnej z czasem ich wystąpienia) i nie można ich z niego usunąć. Odnotowywane zdarzenia są predefiniowane. Każde zdarzenie jest przechowywane w oddzielnym 4-poziomowym rejestrze przesuwnym. Po opuszczeniu czwartego poziomu rejestru przesuwnego, dane przenoszone są do 25-poziomowego bufora okrężnego. Dlatego zawsze można prześledzić przynajmniej 4 ostatnie zdarzenia jednego typu. Stany błędów dla bieżącego miesiąca oraz dla minionych 18 miesięcy (bez znacznika czasu) są przechowywane w rejestrze miesięcznym. l.p. Opis 1 F0 = powietrze w przepływomierzu 2 F1 = przerwa w obwodzie czujnika temperatury zasilania 3 F2 = przerwa w obwodzie czujnika temperatury powrotu 4 F3 = Uszkodzenie modułu elektronicznego pomiaru temperatury 5 F5 = Zwarcie w obwodzie czujnika temperatury zasilania 6 F6 = Zwarcie w obwodzie czujnika temperatury powrotu 7 F8 = Błąd pomiaru trwający dłużej niż 8h 8 F9 = Błąd elektroniki (ASIC) 9 E10 = Temperatura w przepływomierzu powyżej temp. maks. 10 E11 = Temperatura w przepływomierzu poniżej temp. min. 11 E12 = Przekroczony maksymalny przepływ qs 12 E13 = Wstępne ostrzeżenie o zanieczyszczeniu 13 E14 = Brak zasilania sieciowego 14 E15 = Wystąpił błąd CRC 15 E16 = Sparametryzowano wartości regulacyjne 16 E17 = Wstępne ostrzeżenie F7-(EEPROM) 17 E18 = Wykonano reset 18 E19 = Ustawiono datę / czas 19 E20 = Ustawiono dzień bilansu rocznego 20 E21 = Ustawiono dzień bilansu miesięcznego 21 E22 = Przeprowadzono Master reset 22 E23 = Skasowano wszystkie czasy 23 E24 = Skasowano czas przerwy 24 E25 = Skasowano maksima Uwaga: Powyższe informacje można odczytać za pomocą głowicy optycznej i programu serwisowego.

10 10/16 Rejestrator danych Datalogger (opcjonalnie) 6 Rejestrator danych Datalogger (opcjonalnie) Rejestrator danych Datalogger pozwala na archiwizowanie danych wybranych przez użytkownika z predefiniowanego zestawu danych. Składa się z czterech archiwów, którym można przypisać 8 kanałów. Dane mogą być przypisane do dowolnego kanału. Archiwum Podstawa Pojemność Czas uśredniania maksimów Godzinowe 1 godzina 45 dni 1 godzina Dzienne 1 dzień 65 dni 1 godzina Miesięczne 1 miesiąc 15 miesięcy 1 godzina Roczne 1 rok 15 lat 1 godzina / 24 godziny Uwaga: Parametryzacja i odczyt wykonywane są za pomocą programu serwisowego. Uwaga: Transmisja danych odbywa się w specyficznym formacie producenta. Zestaw danych do rejestracji Wartości skumulowane na koniec okresu... Wartości chwilowe Wartości maksymalne... Ilość energii Rejestr taryfowy 1, 2, 3 Objętość Czas pracy*) Czas trwania awarii*) Wejście impulsowe 1 Wyjście impulsowe 2 Moc Natężenie przepływy Temperatura zasilania Temperatura powrotu Różnica temperatur Błędy Moc Natężenie przepływu Temperatura zasilania Temperatura powrotu Różnica temperatur *) zależy od ustawień: godziny czy dni

11 Dane techniczne 11/16 7 Dane techniczne Ogólne Dokładność pomiaru Klasa środowiskowa Klasa mechaniczna M1 *) Klasa elektromagnetyczna E1 *) Klasa 2 (wg normy EN1434) *) zgodnie z dyrektywą dotyczącą instrumentów pomiarowych 2004/22/EC Wilgotność otoczenia Maksymalna wysokość pracy A (wg. EN 1434) do stosowania wewnątrz budynków < 93 % względna przy 25 C, bez kondensacji 2000 m n.p.m. Temperatura składowania C Przelicznik wskazujący Temperatura otoczenia 5 55 C Stopień ochrony IP 54 zgodnie z EN Klasa bezpieczeństwa zasilanie 110 / 230 V AC II zgodnie z EN zasilanie 24 V ACDC III zgodnie z EN Czułość T Różnica temperatur T 0.2 K 3 K 120 K Zakres pomiaru temperatury C LCD 7 cyfr Interfejs optyczny Standard, EN Komunikacja opcjonalnie, np. M-Bus Czujniki temperatury Typ Pt 500 lub Pt 100 zgodnie z EN Zakres temperatur C Przepływomierz Stopień ochrony IP 54 / IP 65 / IP 68 zgodnie z EN Miejsce montażu Kierunek montażu Odcinki proste instalacji Zasilanie / Powrót Dowolny Dynamika pomiarów 1:100 Nie są wymagane Zakres temperatur C Rekomendowany Zakres temp... liczniki ciepła C... licznik chłodu 5 50 C Temperatura maksymalna Przeciążalność Ciśnienie nominalne 150 C przez 2000 h 2,8 qp PN16 (PS16), PN25 (PS25)

12 12/16 Dane techniczne qp qs qi *Spadek ciśnienia przy qp Przepływ nominalny Długość korpusu Przyłącze Przepływ maks. Przepływ min. Przepływ rozruchu Współczynnik przepływu Kv przy Δp 1 bar Współczynnik przepływu Kv przy Δp 100 mbar Waga m 3 /h mm G/DN m 3 /h l/h l/h mbar m 3 /h m 3 /h kg G 3 / G DN G 3 / G G DN G G DN G 1 1 / DN G 1 1 / G 1 1 / DN G G DN DN DN DN DN DN DN *Tolerancja spadku ciśnienia: +/- 5%

13 Dane techniczne 13/16 Małe liczniki (qp m³/h) Fig. 1: Wymiary liczników z korpusem o dł. 110mm (gwint) Fig. 2: Wymiary liczników z korpusem o dł. 130 mm (gwint) Fig. 3: Wymiary liczników z korpusem o dł. 190 mm (gwint) Nr zam. qp PN a b c m³/h bar mm mm mm UH50-x G1 58 UH50-x G1 58 UH50-x G ¾ 48 UH50-x G ¾ 48 UH50-x G1 88 UH50-x G1 88 UH50-x G ¾ 48 UH50-x G ¾ 48 UH50-x G 1 88 UH50-x G1 88 UH50-x G1 58 UH50-x G1 58 UH50-x G1 58 UH50-x G1 58 UH50-x G1 95 UH50-x G1 95 Fig: Wymiary liczników z korpusem o dł. 190 mm (kołnierz) Nr zam. qp PN Dł. korpusu m³/h bar mm Przyłącze UH50-x DN20 UH50-x DN20 UH50-x DN20

14 14/16 Dane techniczne Duże liczniki gwintowe Alternatywna opcja montażu Order-No. qp PN a b m³/h bar mm mm c UH50-x G 1¼ B UH50-x G 1¼ B UH50-x G 1¼ B UH50-x G 2 B UH50-x G 2 B Fig. 5: Wymiary dużych liczników gwintowanych qp m³/h PN bar Order-No. c m³/h bar UH50-x G 1¼ B Fig. 6: Wymiary gwintowanego licznika qp 6 z korpusem o dł. 150mm Wymiary dużych ciepłomierzy kołnierzowych Oznaczenie qp PN a b Øc Ød Øe Liczba f g DN m³/h bar mm mm mm mm mm otworów mm mm UH50-x UH50-x UH50-x UH50-x UH50-x UH50-x UH50-x UH50-x UH50-x

15 Wymiary przelicznika wskazującego 15/16 Licznik qp 150 Fig. 8: Wymiary liczników qp 150 Order-No. qp PN a b Øc Ød Øe No. f g DN m³/h bar mm mm mm mm mm otworów mm mm UH50-xA UH50-xA Wymiary przelicznika wskazującego Fig. 15: Wymiary przelicznika wskazującego Fig. 16: Widok z góry i przekrój płytki adaptera do montażu przelicznika

16 p [mbar] 16/16 Nomogram strat ciśnienia i klasa dokładności 9 Nomogram strat ciśnienia i klasa dokładności q p = 0,6 m 3 /h q p = 1,5 m 3 /h q p = 2,5 m 3 /h q p = 3,5 / 6 m 3 /h q p = 10 m 3 /h q p = 15 m 3 /h q p = 25 m 3 /h q p = 40 m 3 /h q p = 60 m 3 /h , Q [m 3 /h] 110 MPE [%] EN 1434 Klasa 2 T550 (UH50) ,001 0,01 0,1 1 2,8 q r q i q t q p q s Zastrzega się prawo do wprowadzenia zmian bez uprzedzenia. Landis+Gyr Sp. z o.o Warszawa, Al. Jerozolimskie 212 tel fax
