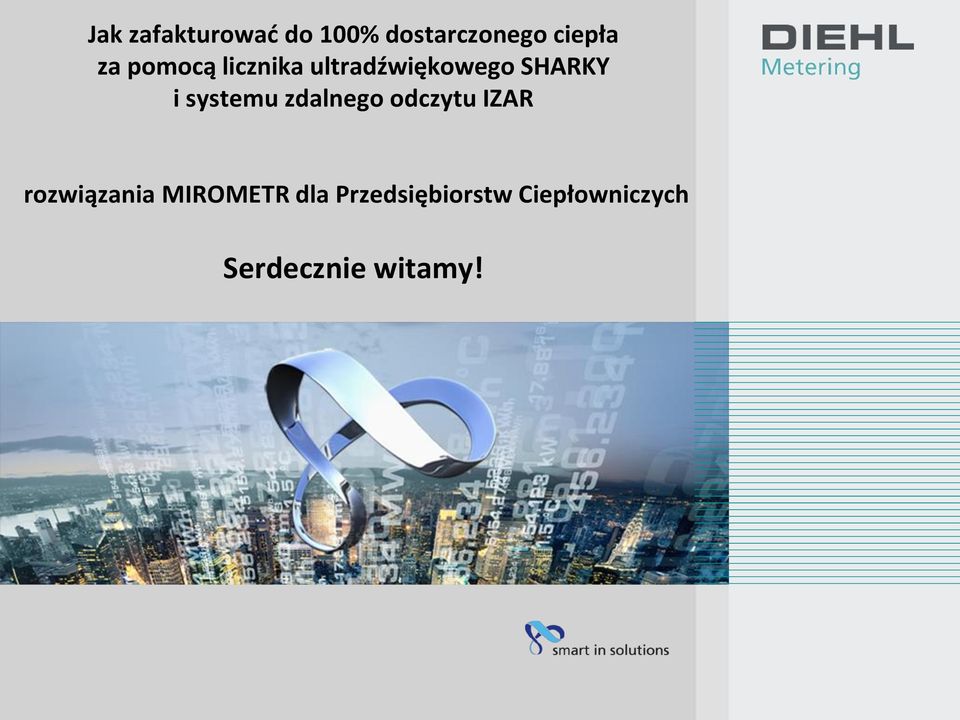

Jak zafakturować do 100% dostarczonego ciepła za pomocą licznika ultradźwiękowego SHARKY i systemu zdalnego odczytu IZAR

Wielkość: px

Rozpocząć pokaz od strony:

Download "Jak zafakturować do 100% dostarczonego ciepła za pomocą licznika ultradźwiękowego SHARKY i systemu zdalnego odczytu IZAR"

Teresa Marta Tomczyk
9 lat temu
Przeglądów:

1 Jak zafakturować do 100% dostarczonego ciepła za pomocą licznika ultradźwiękowego SHARKY i systemu zdalnego odczytu IZAR rozwiązania MIROMETR dla Przedsiębiorstw Ciepłowniczych Serdecznie witamy!

878 szt (= 2012) - objętościowych (R 160 do 800) 1.320.650 szt. (+17% vs 2012) - liczydeł 2.533.566 szt.

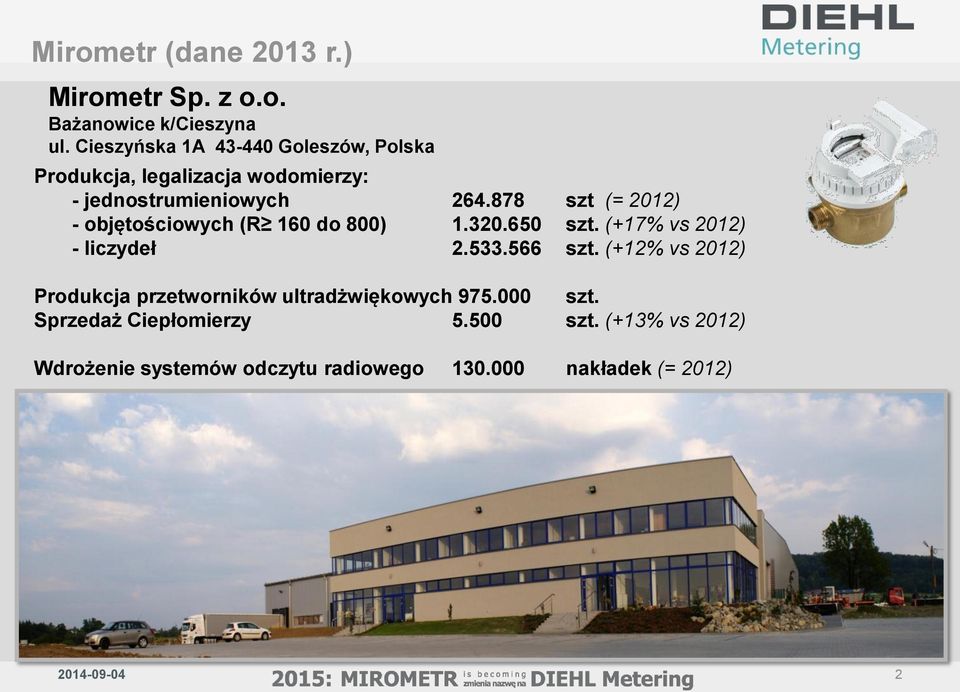

2 Mirometr (dane 2013 r.) Mirometr Sp. z o.o. Bażanowice k/cieszyna ul. Cieszyńska 1A Goleszów, Polska Produkcja, legalizacja wodomierzy: - jednostrumieniowych szt (= 2012) - objętościowych (R 160 do 800) szt. (+17% vs 2012) - liczydeł szt. (+12% vs 2012) Produkcja przetworników ultradżwiękowych szt. Sprzedaż Ciepłomierzy szt. (+13% vs 2012) Wdrożenie systemόw odczytu radiowego nakładek (= 2012) 2

Koncern DIEHL / Grupa DIEHL Metering (2013 r.) Koncern DIEHL 5 Firmowych pionów 3 Mld 14.200 Metal Elektronika Obronny Lotnictwo Opomiarowanie 270 mln 2.020 > 7.000.000 liczników > 4.600.

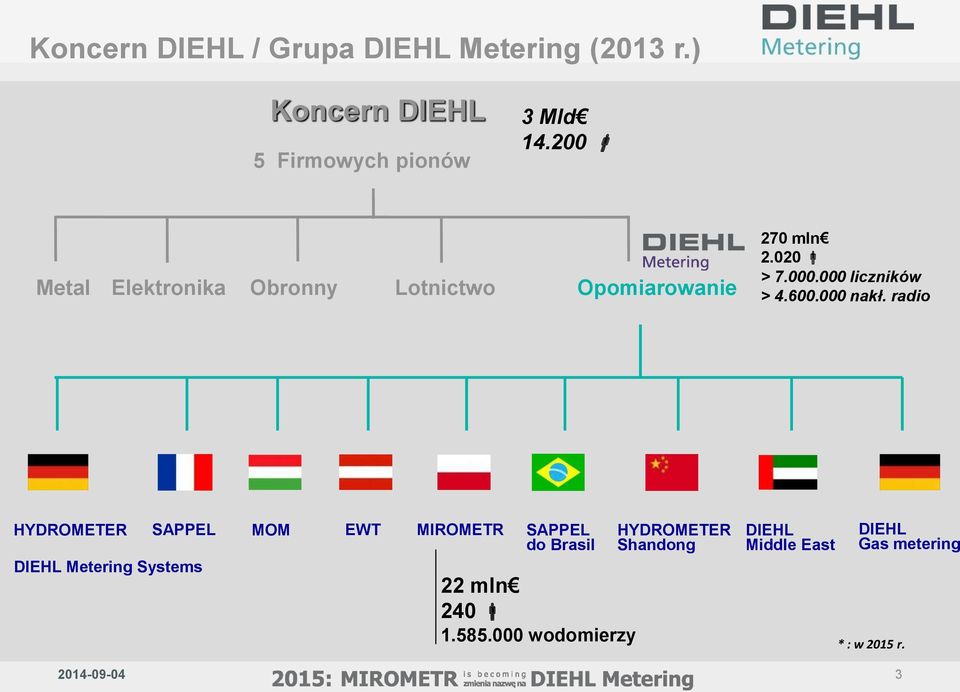

3 Koncern DIEHL / Grupa DIEHL Metering (2013 r.) Koncern DIEHL 5 Firmowych pionów 3 Mld Metal Elektronika Obronny Lotnictwo Opomiarowanie 270 mln > liczników > nakł. radio HYDROMETER SAPPEL DIEHL Metering Systems MOM EWT MIROMETR SAPPEL do Brasil 22 mln wodomierzy HYDROMETER Shandong DIEHL Middle East DIEHL Gas metering * : w 2015 r. 3

4 Koncern DIEHL / Grupa DIEHL Metering (2013 r.) Pan Roman Świerz Pan Thomas Diehl 4

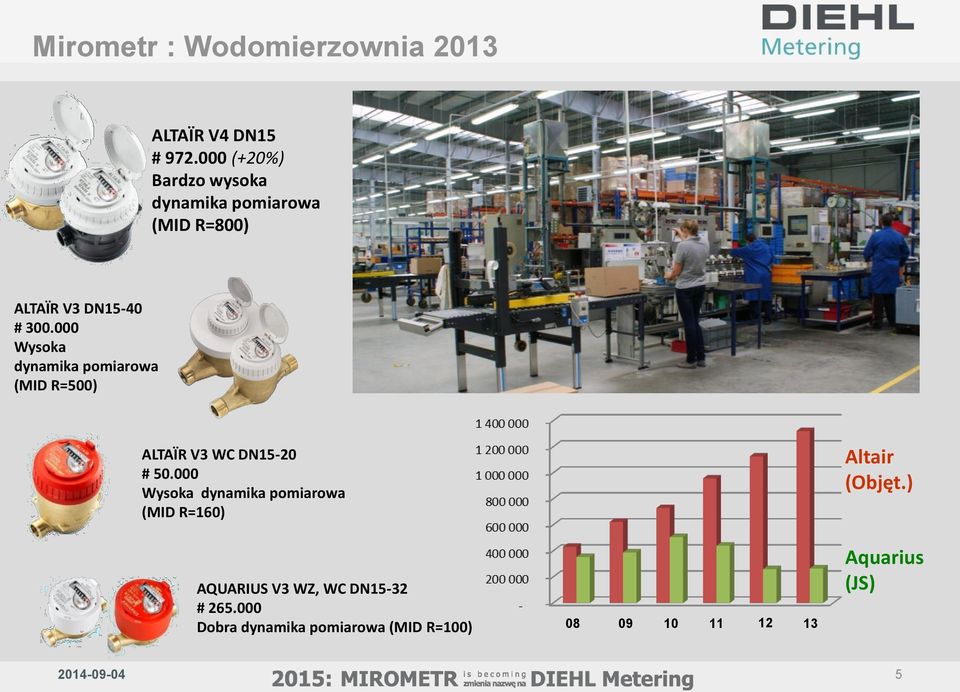

Mirometr : Wodomierzownia 2013 ALTAÏR V4 DN15 # 972.

000 Wysoka dynamika pomiarowa (MID R=500) ALTAÏR V3 WC DN15-20 # 50.

5 Mirometr : Wodomierzownia 2013 ALTAÏR V4 DN15 # (+20%) Bardzo wysoka dynamika pomiarowa (MID R=800) ALTAÏR V3 DN15-40 # Wysoka dynamika pomiarowa (MID R=500) ALTAÏR V3 WC DN15-20 # Wysoka dynamika pomiarowa (MID R=160) AQUARIUS V3 WZ, WC DN15-32 # Dobra dynamika pomiarowa (MID R=100) Altair (Objęt.) Aquarius (JS) 5

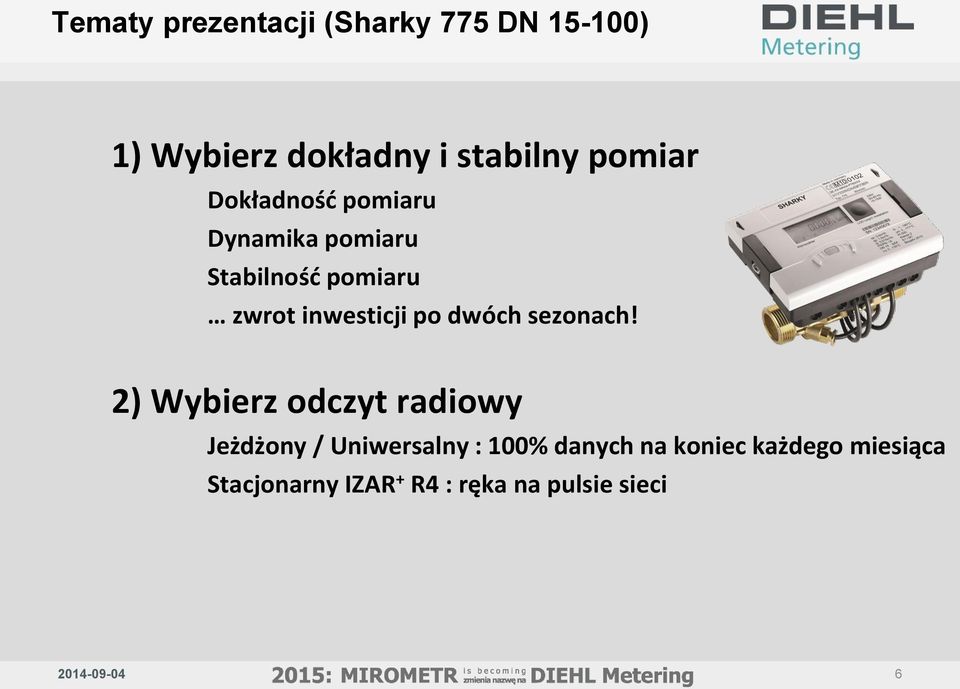

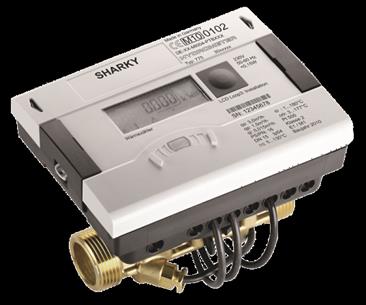

6 Tematy prezentacji (Sharky 775 DN ) 1) Wybierz dokładny i stabilny pomiar Dokładność pomiaru Dynamika pomiaru Stabilność pomiaru zwrot inwesticji po dwóch sezonach! 2) Wybierz odczyt radiowy Jeżdżony / Uniwersalny : 100% danych na koniec każdego miesiąca Stacjonarny IZAR + R4 : ręka na pulsie sieci 6

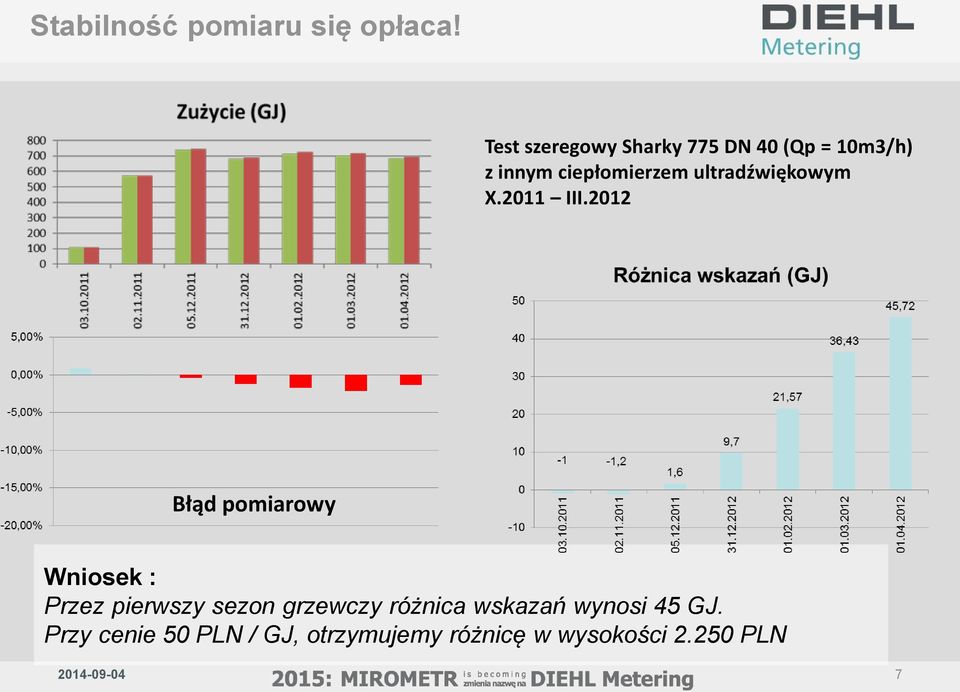

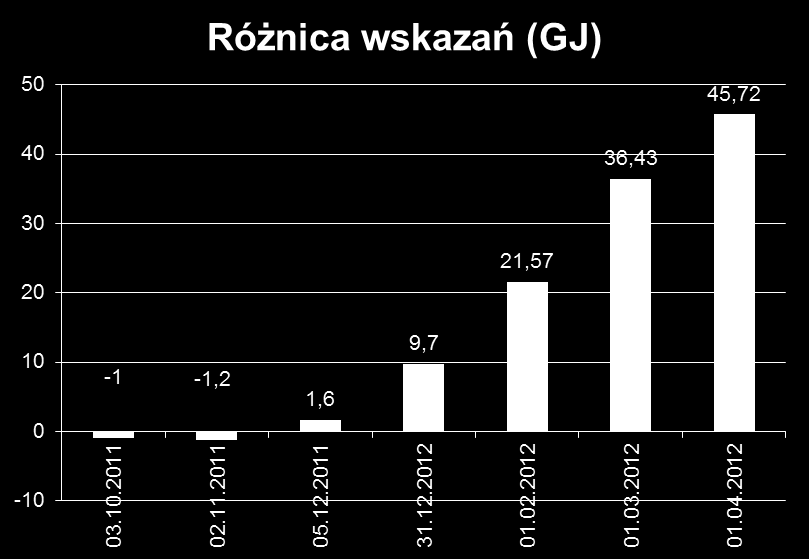

7 Stabilność pomiaru się opłaca! Test szeregowy Sharky 775 DN 40 (Qp = 10m3/h) z innym ciepłomierzem ultradźwiękowym X.2011 III.2012 Błąd pomiarowy Wniosek : Przez pierwszy sezon grzewczy różnica wskazań wynosi 45 GJ. Przy cenie 50 PLN / GJ, otrzymujemy różnicę w wysokości PLN 7

Klasa metrologiczna 2 Rozszerzona dynamika pomiaru 1:250 (Qi:Qp) 1 : 250 1 : 100 Klasa dokładności 2 gwarantuje mniejsze błędy pomiarowe Wniosek

8 Klasa metrologiczna 2 Rozszerzona dynamika pomiaru 1:250 (Qi:Qp) 1 : : 100 Klasa dokładności 2 gwarantuje mniejsze błędy pomiarowe Wniosek : Przez lepszą klasę (Kl 2) oraz rozszerzoną dynamikę pomiaru (Qp:Qi = 1:250) zafakturujesz energię cieplną zużytą przy wszystkich przepływach. 8

: Przez lepszą klasę (Kl 2) oraz rozszerzoną dynamikę pomiaru (Qp:Qi =

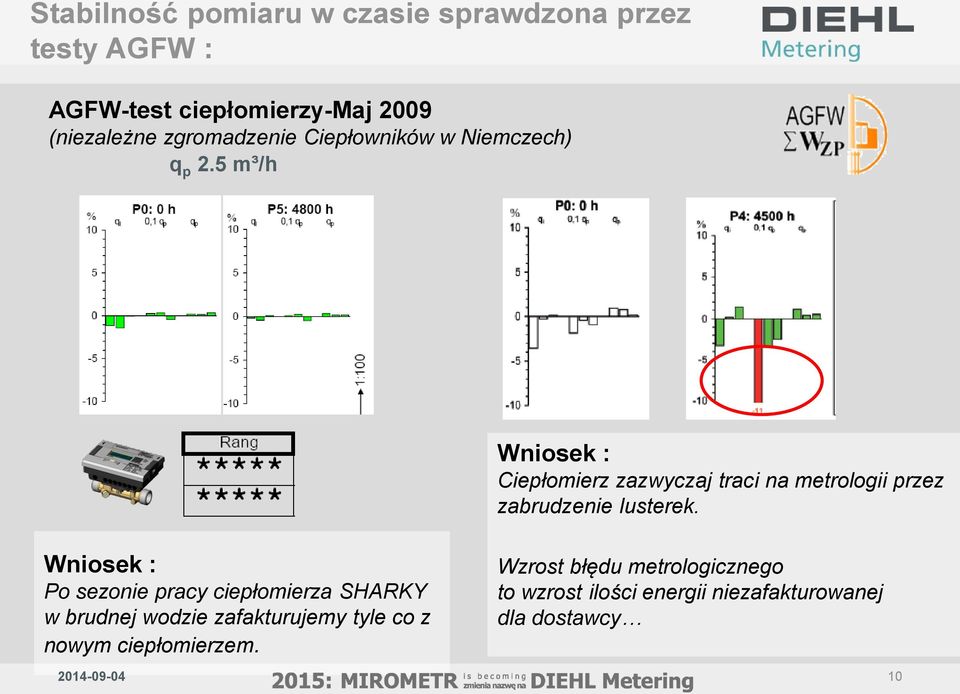

9 Stabilność pomiaru w czasie sprawdzona przez testy AGFW : AGFW-test ciepłomierzy-maj 2009 (niezależne zgromadzenie Ciepłowników w Niemczech) q p 2.5 m³/h Wniosek : Ciepłomierz zazwyczaj traci na metrologii przez zabrudzenie lusterek. Wniosek : Po sezonie pracy ciepłomierza SHARKY w brudnej wodzie zafakturujemy tyle co z nowym ciepłomierzem. Wzrost błędu metrologicznego to wzrost ilości energii niezafakturowanej dla dostawcy 10

5 m³/h Wniosek : Ciepłomierz zazwyczaj traci na metrologii przez zabrudzenie lusterek.

utrzymując dokładność pomiaru Rura pomiarowa Wniosek : Reflektory ze stali Technologia Sharky

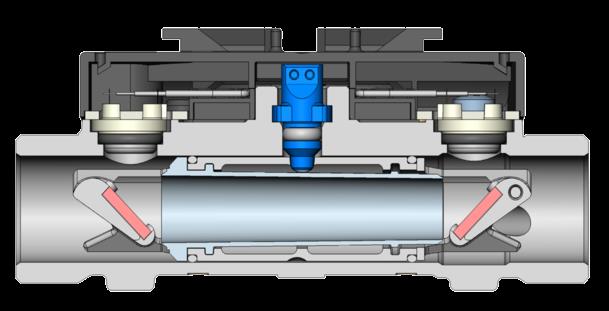

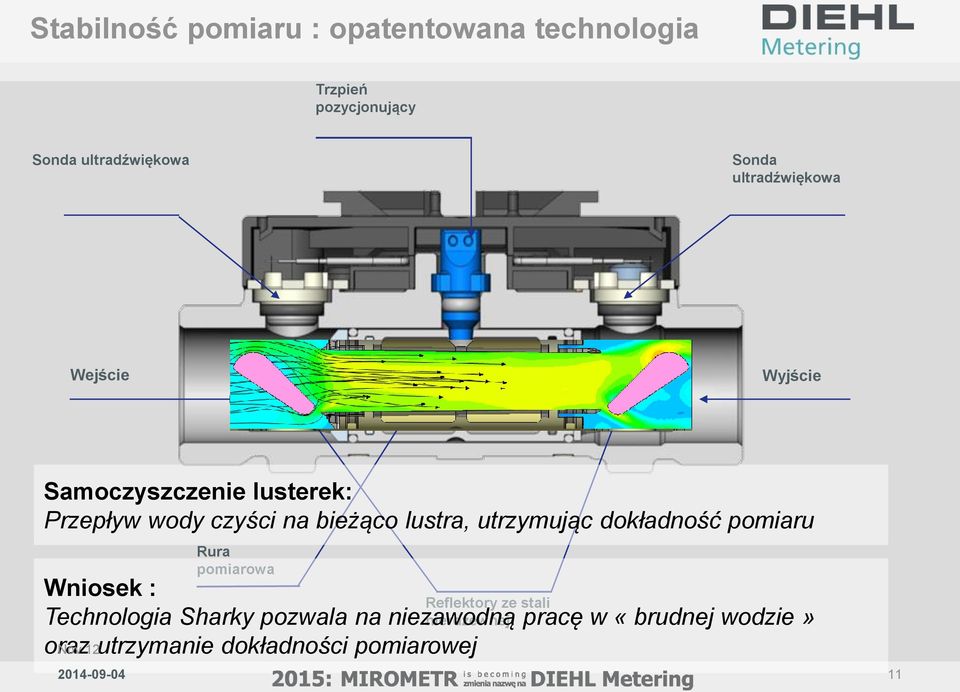

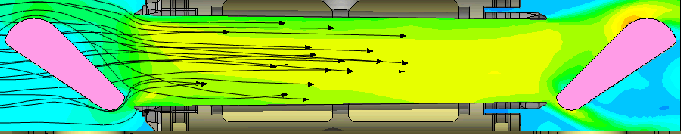

10 Stabilność pomiaru : opatentowana technologia Trzpień pozycjonujący Sonda ultradźwiękowa Sonda ultradźwiękowa Wejście Wyjście Samoczyszczenie lusterek: Przepływ wody czyści na bieżąco lustra, utrzymując dokładność pomiaru Rura pomiarowa Wniosek : Reflektory ze stali Technologia Sharky pozwala na niezawodną nierdzewnej pracę w «brudnej wodzie» oraz Nov 12 utrzymanie dokładności pomiarowej 11

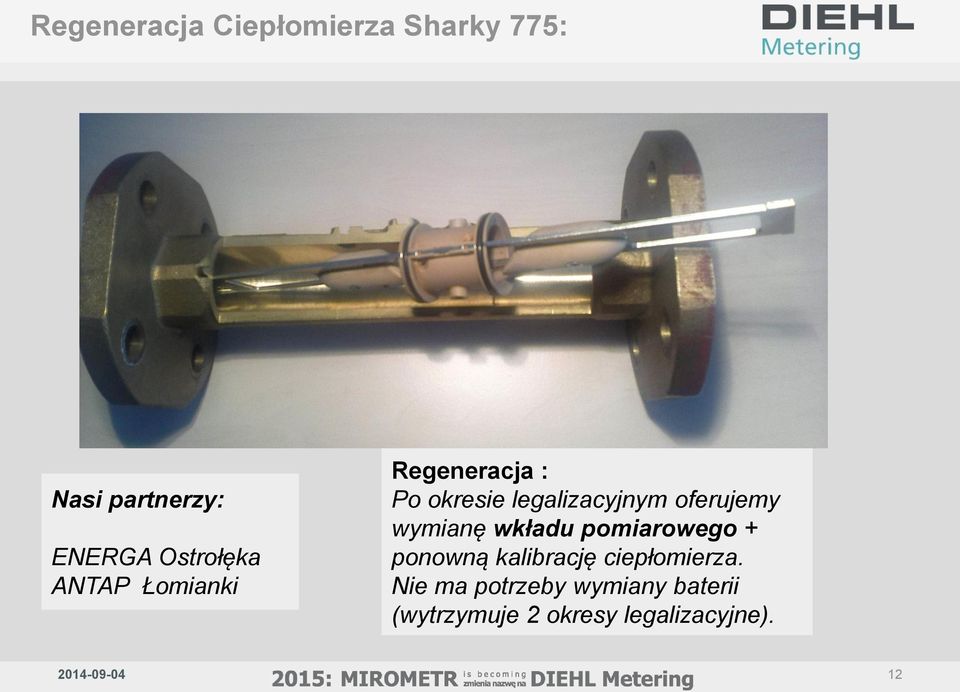

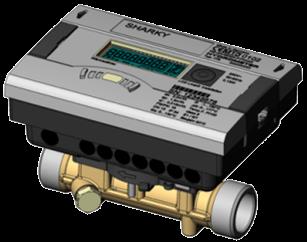

11 Regeneracja Ciepłomierza Sharky 775: Nasi partnerzy: ENERGA Ostrołęka ANTAP Łomianki Regeneracja : Po okresie legalizacyjnym oferujemy wymianę wkładu pomiarowego + ponowną kalibrację ciepłomierza. Nie ma potrzeby wymiany baterii (wytrzymuje 2 okresy legalizacyjne). 12

oferujemy wymianę wkładu pomiarowego + ponowną kalibrację

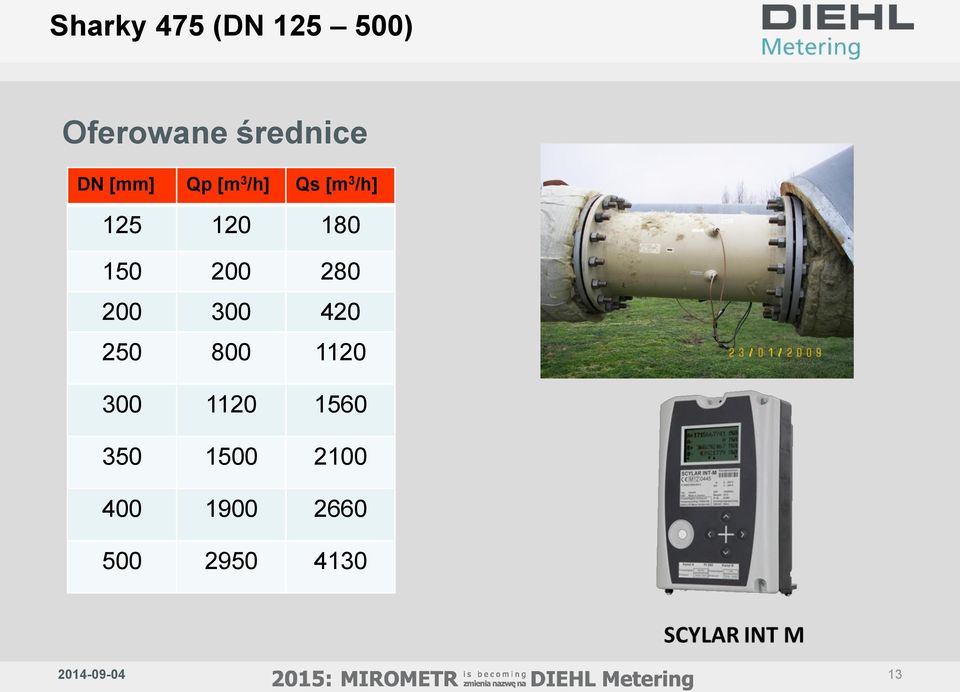

12 Sharky 475 (DN ) Oferowane średnice DN [mm] Qp [m 3 /h] Qs [m 3 /h]

200 280 200 300 420 250 800 1120 300 1120

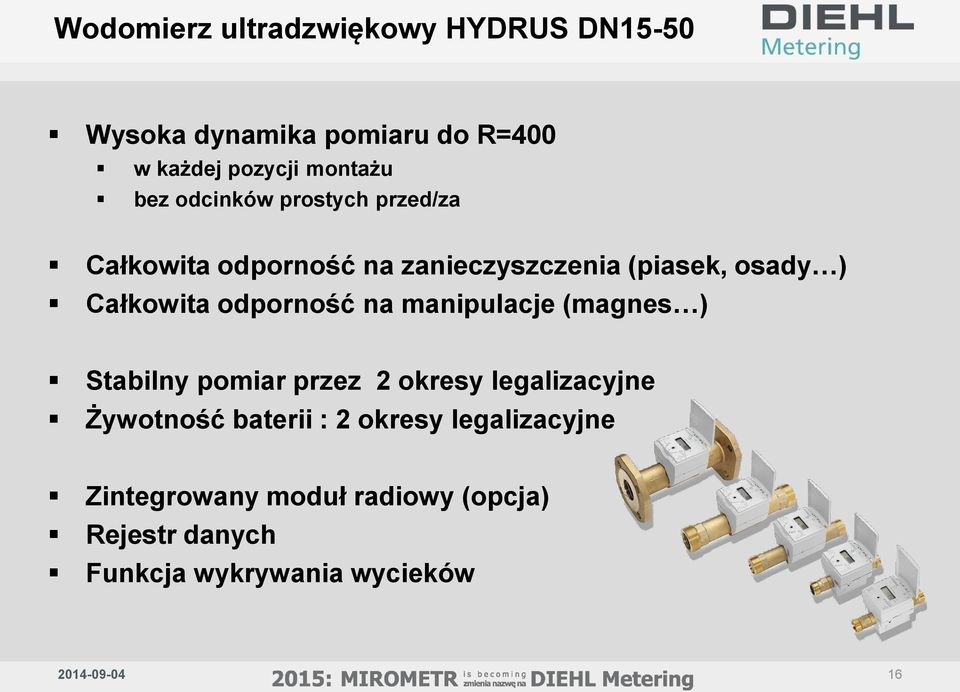

13 Wodomierz ultradzwiękowy HYDRUS DN15-50 Wysoka dynamika pomiaru do R=400 w każdej pozycji montażu bez odcinków prostych przed/za Całkowita odporność na zanieczyszczenia (piasek, osady ) Całkowita odporność na manipulacje (magnes ) Stabilny pomiar przez 2 okresy legalizacyjne Żywotność baterii : 2 okresy legalizacyjne Zintegrowany moduł radiowy (opcja) Rejestr danych Funkcja wykrywania wycieków 16

odporność na manipulacje (magnes ) Stabilny pomiar przez 2 okresy legalizacyjne Żywotność baterii :

14 Odczyt jadąc samochodem : IZAR R3,5 100% danych na koniec każdego miesiąca 17

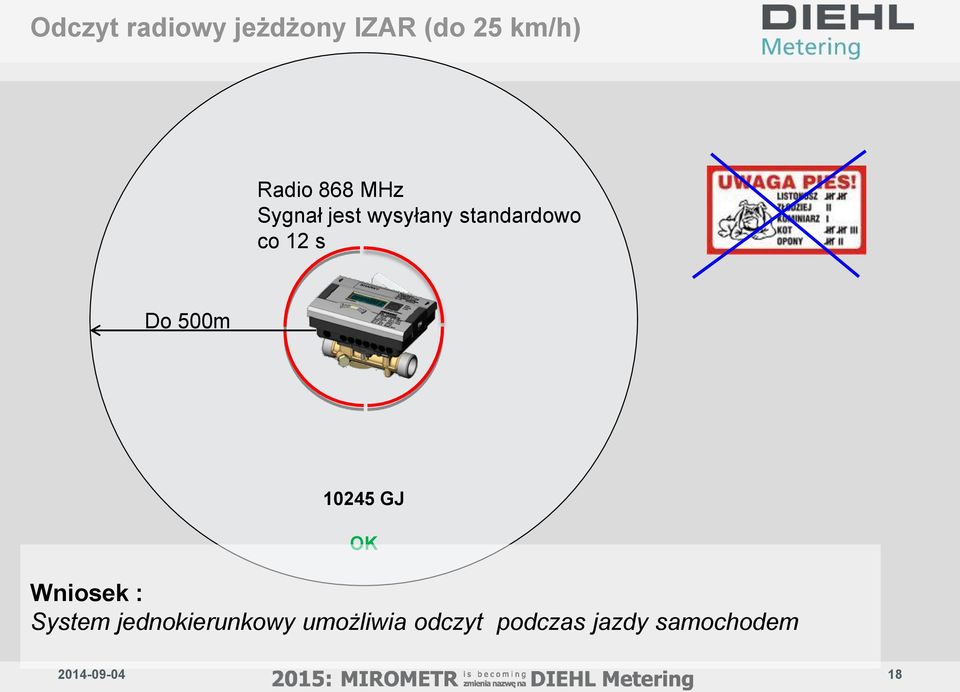

15 Odczyt radiowy jeżdżony IZAR (do 25 km/h) Radio 868 MHz Sygnał jest wysyłany standardowo co 12 s Do 500m GJ OK Wniosek : System jednokierunkowy umożliwia odczyt podczas jazdy samochodem 18

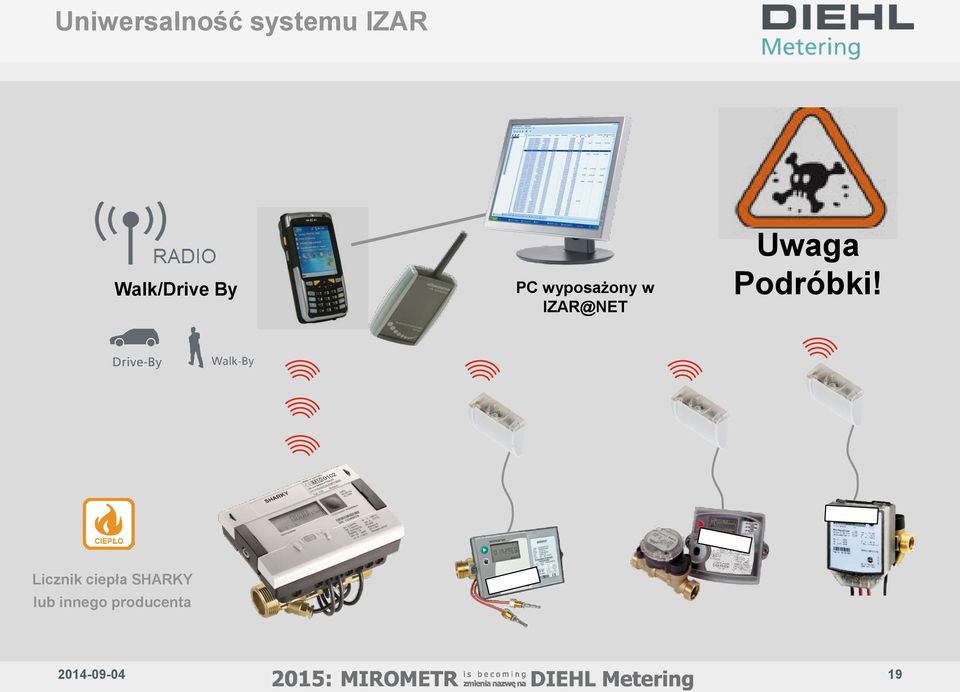

16 Uniwersalność systemu IZAR Walk/Drive By PC wyposażony w IZAR@NET Uwaga Podróbki! Licznik ciepła SHARKY lub innego producenta 19

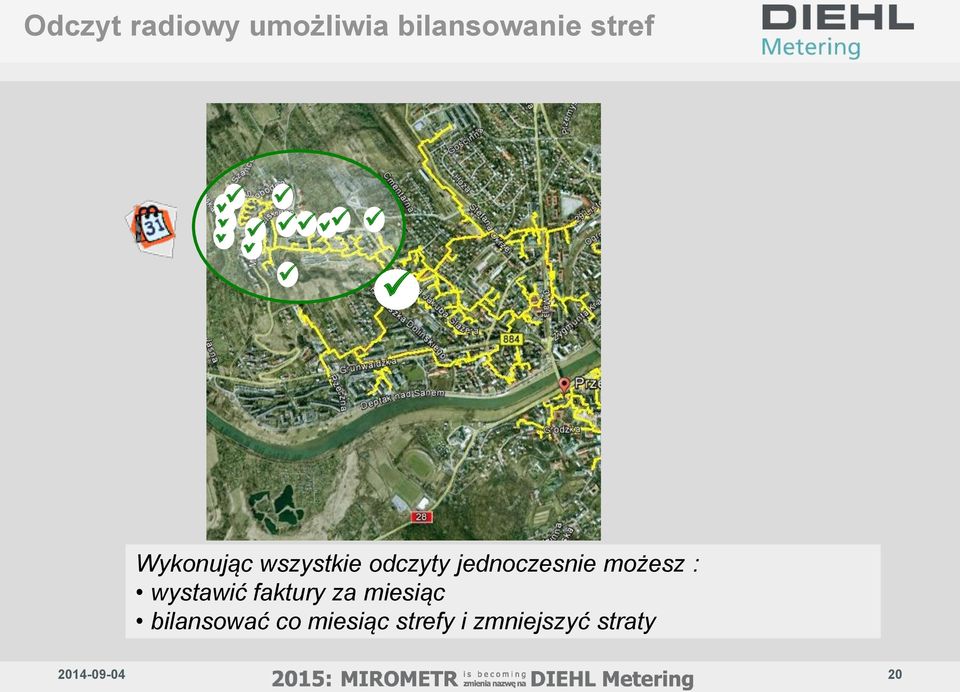

17 Odczyt radiowy umożliwia bilansowanie stref Wykonując wszystkie odczyty jednoczesnie możesz : wystawić faktury za miesiąc bilansować co miesiąc strefy i zmniejszyć straty 20

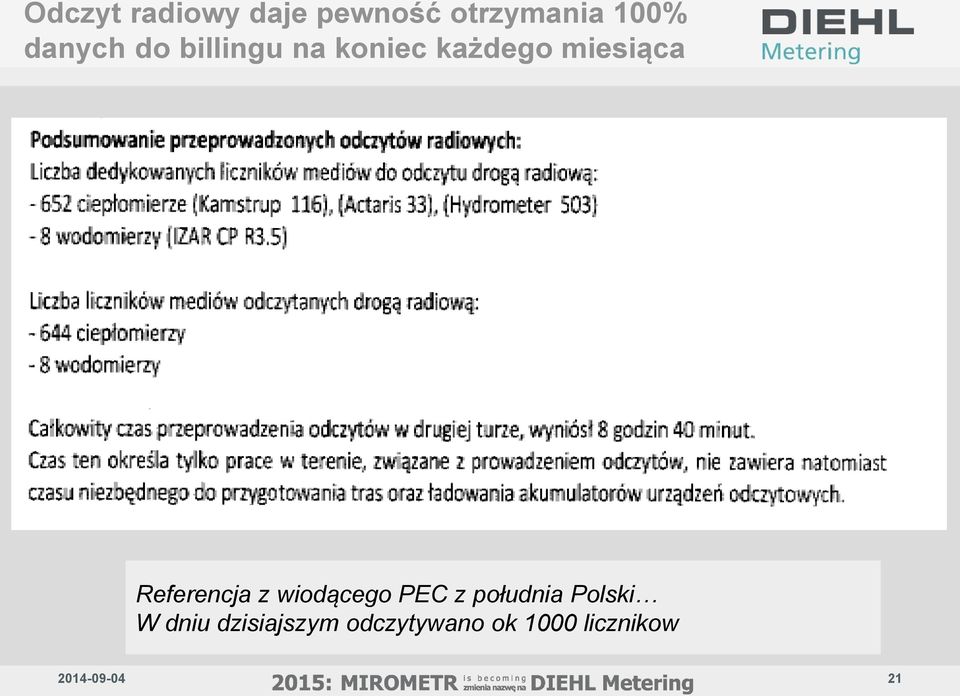

18 Odczyt radiowy daje pewność otrzymania 100% danych do billingu na koniec każdego miesiąca Referencja z wiodącego PEC z południa Polski W dniu dzisiajszym odczytywano ok 1000 licznikow 21

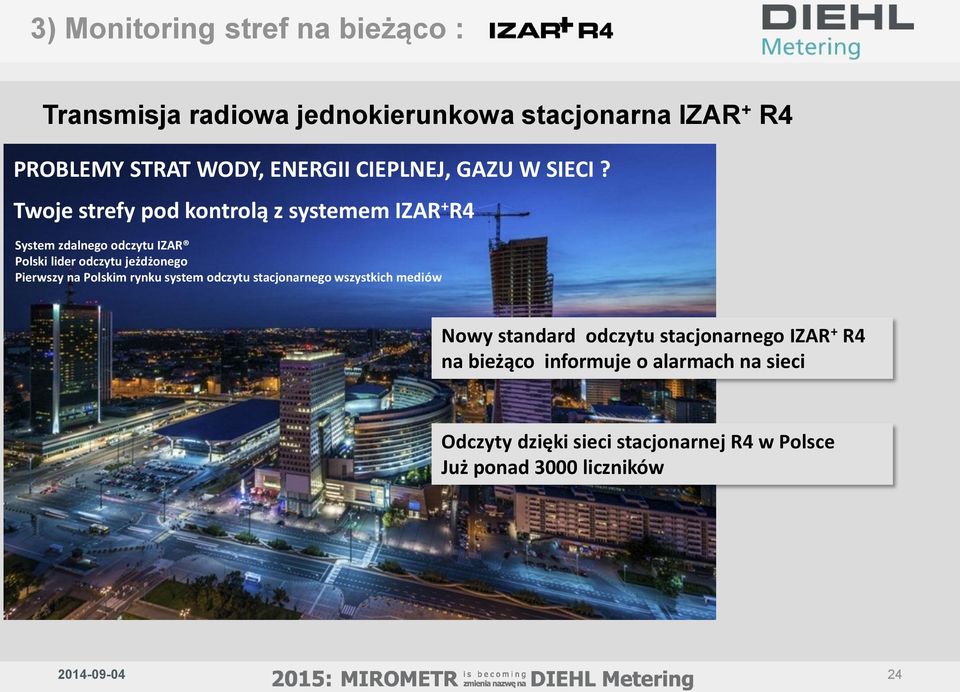

19 3) Monitoring stref na bieżąco : Transmisja radiowa jednokierunkowa stacjonarna IZAR + R4 PROBLEMY STRAT WODY, ENERGII CIEPLNEJ, GAZU W SIECI? Twoje strefy pod kontrolą z systemem IZAR + R4 System zdalnego odczytu IZAR Polski lider odczytu jeżdżonego Pierwszy na Polskim rynku system odczytu stacjonarnego wszystkich mediów Nowy standard odczytu stacjonarnego IZAR + R4 na bieżąco informuje o alarmach na sieci Odczyty dzięki sieci stacjonarnej R4 w Polsce Już ponad 3000 liczników 24

Twoje strefy pod kontrolą z systemem IZAR + R4 System zdalnego odczytu IZAR Polski lider odczytu jeżdżonego Pierwszy na

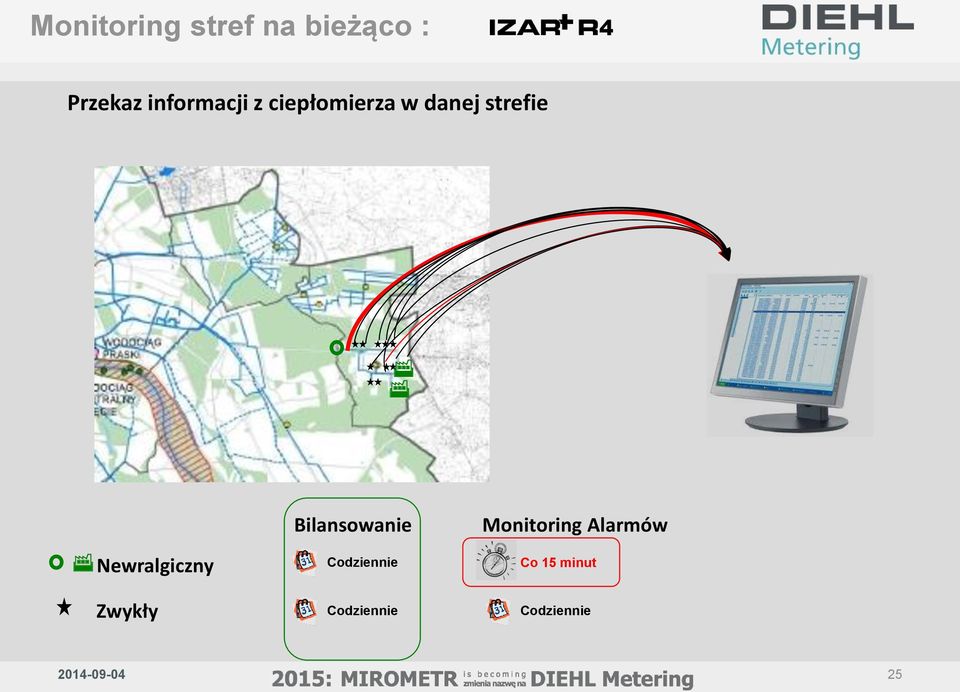

20 Monitoring stref na bieżąco : Przekaz informacji z ciepłomierza w danej strefie Newralgiczny Zwykły Bilansowanie Codziennie Codziennie Monitoring Alarmów Co 15 minut Codziennie 25

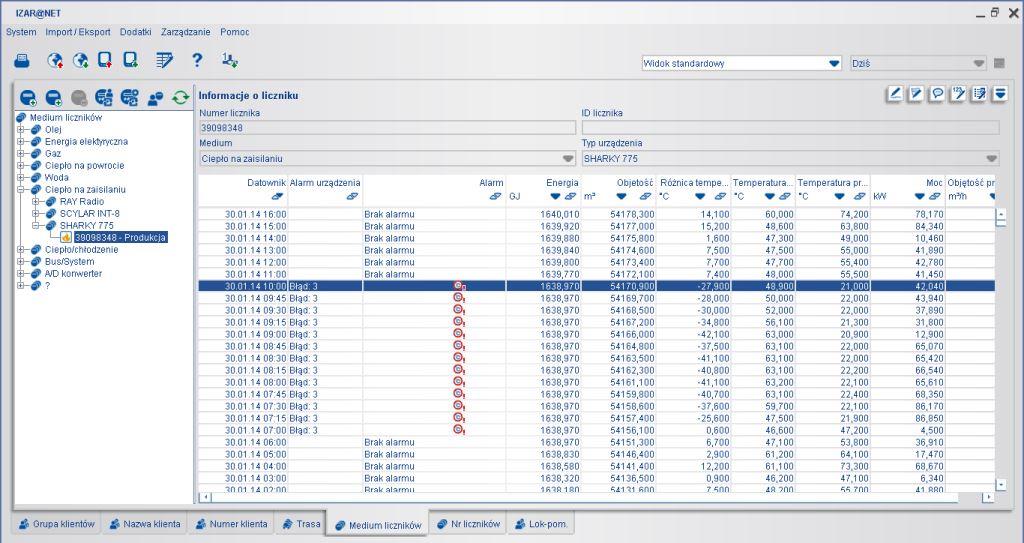

21 3) Monitoring stref : Przykład awarii Tryb normalny (transmisja co godzinę) 07:00 : wykryto alarm «Temp. ujemna» 07:00 do 10:00 : trwa alarm, raport co 15 min 10:00 : usunięto usterkę Objętość : 4,8 m 3 # 0,35 GJ 26

22 Monitoring stref na bieżąco : Więcej : odczyt radiowy stacjonarny IZAR (do 1,5 km) Radio 868 MHz Sygnał R3,5 (co 12 sek.) Radio 868 MHz Sygnał R4 wysyłany co 15 min Do 500m Do 1500m 27

23 Wdrożenie Fredericia (DK) (738 Liczników) Opis projektu : 1 km 1500m Skuteczność odczytu : 98% 1000m 500m A) Symulacja Lista liczników (adresy) Technologia (R3,5, R4, VHF) Pot. miejsce odczytu (wieże) Oczekiwania (95% t/ 100% m) Dopasowanie wg. symulacji B) Wdrożenie Instalacja zestawu Konfiguracja Połączenia do IT Sprawdzenie stabilności (2m) Wynik symulacji : 99% C) Utrzymanie 31

24 Wdrożenie Fredericia (738 Liczników) 1 km Godzinny ,2% 1500m Dobowy 29 4% Niestabilny 6 1% 1000m - 10 zestawów odczytowych R4-738 liczników R4 - Odczyt godzinny - Okres walidacji : przez 6 mies. Skuteczność odczytu : 99% 500m Skuteczność odczytu : 98% 32

25 Wdrożenie Oświęcim (155 W / 762 C) 1 km - Jeden zestaw odczytowy R4-155 Wodomierzy Ciepłomierze - Odczyt godzinny - Okres walidacji : przez 2 mies. 3 Km! 500m 1000m 1500m Godzinny Wodomierze Tygodniowy Ciepłomierze Dobowy Wodomierze Niestabilne Ciepłomierze Tygodniowy Wodomierze Niestabilne Wodomierze

26 Zdalny odczyt IZAR i Smart Metering Czy system zdalnego odczytu IZAR jest kompatybilny ze standardami «Smart Metering»? 34

Zdalny odczyt IZAR i Smart Metering Inteligentny licznik [smart meter] 1) rejestruje zużycie mediów w przedziałach 1-godzinnych albo krótszych oraz przekazuje tę informację

2) umożliwiają dwustronną komunikację pomiędzy licznikiem a centralnym systemem. USTAWA z dnia 26 lipca 2013 r.

27 Zdalny odczyt IZAR i Smart Metering Inteligentny licznik [smart meter] 1) rejestruje zużycie mediów w przedziałach 1-godzinnych albo krótszych oraz przekazuje tę informację co najmniej raz dziennie do zakładu dla celów monitoringu, zarządzania siecią i pobierania opłat. 2) umożliwiają dwustronną komunikację pomiędzy licznikiem a centralnym systemem. USTAWA z dnia 26 lipca 2013 r. o zmianie ustawy Prawo energetyczne oraz niektórych innych ustaw Przez liczniki zdalnego odczytu rozumie się zespół urządzeń służących do pozyskiwania danych pomiarowych, umożliwiający dwustronną komunikację z systemem teleinformatycznym. Co 15 min. Komunikacja jest dwustronna w porozumieniu Mandatu M441 UE. 36
