1 7.1 Wodomierze Złączki, akcesoria Ciepłomierze Ciepłomierze wyposażenie Stacje pomiarowe

2 Opomiarowanie

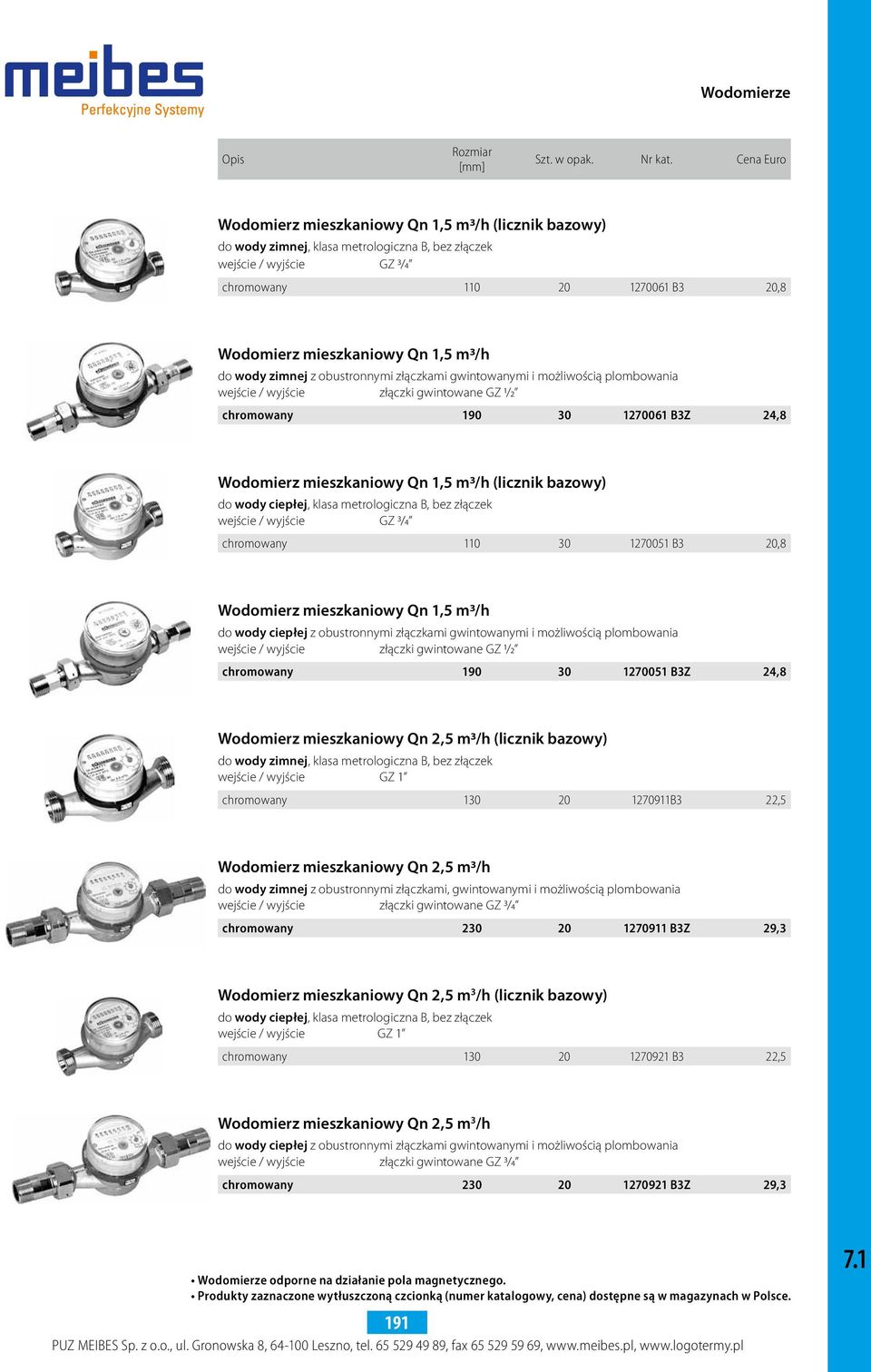

3 Wodomierze Opis Rozmiar Szt. w opak. Nr kat. Cena Euro Wodomierz mieszkaniowy Qn 1,5 m3/h (licznik bazowy) do wody zimnej, klasa metrologiczna B, bez złączek wejście / wyjście GZ 3/4 chromowany B3 20,8 Wodomierz mieszkaniowy Qn 1,5 m3/h do wody zimnej z obustronnymi złączkami gwintowanymi i możliwością plombowania wejście / wyjście złączki gwintowane GZ 1/2 chromowany B3Z 24,8 Wodomierz mieszkaniowy Qn 1,5 m3/h (licznik bazowy) do wody ciepłej, klasa metrologiczna B, bez złączek wejście / wyjście GZ 3/4 chromowany B3 20,8 Wodomierz mieszkaniowy Qn 1,5 m3/h do wody ciepłej z obustronnymi złączkami gwintowanymi i możliwością plombowania wejście / wyjście złączki gwintowane GZ 1/2 chromowany B3Z 24,8 Wodomierz mieszkaniowy Qn 2,5 m3/h (licznik bazowy) do wody zimnej, klasa metrologiczna B, bez złączek wejście / wyjście GZ 1 chromowany B3 22,5 Wodomierz mieszkaniowy Qn 2,5 m3/h do wody zimnej z obustronnymi złączkami, gwintowanymi i możliwością plombowania wejście / wyjście złączki gwintowane GZ 3/4 chromowany B3Z 29,3 Wodomierz mieszkaniowy Qn 2,5 m 3 /h (licznik bazowy) do wody ciepłej, klasa metrologiczna B, bez złączek wejście / wyjście GZ 1 chromowany B3 22,5 Wodomierz mieszkaniowy Qn 2,5 m 3 /h do wody ciepłej z obustronnymi złączkami gwintowanymi i możliwością plombowania wejście / wyjście złączki gwintowane GZ 3/4 chromowany B3Z 29,3 Wodomierze odporne na działanie pola magnetycznego. Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce

4 Wodomierze z impulsatorem Opis Rozmiar Szt. w opak. Nr kat. Cena Euro Wodomierz mieszkaniowy z impulsatorem 1,5 m 3 /h do wody zimnej, klasa metrologiczna A i impulsowanie co 100 dm 3, bez złączek, wejście / wyjście 3/4 chromowany B3 39,9 Wodomierz mieszkaniowy z impulsatorem 1,5 m 3 /h do wody ciepłej, klasa metrologiczna A i impulsowanie co 100 dm 3, bez złączek wejście / wyjście 3/4 chromowany B3 39,9 Wodomierz mieszkaniowy z impulsatorem 2,5 m 3 /h do wody zimnej, klasa metrologiczna A i impulsowanie co 100 dm 3, bez złączek wejście / wyjście 1 chromowany B3 44,1 Wodomierz mieszkaniowy z impulsatorem 2,5 m 3 /h do wody ciepłej, klasa metrologiczna A i impulsowanie co 100 dm 3 bez złączek wejście / wyjście 1 chromowany B3 44, Oprzyrządowanie (centralki, moduły kaskadowe), system centralnego odczytu, oprogramowanie i uruchomienie na zapytanie. Ceny ciepłomierzy nie zawierają uruchomienia systemu. 192

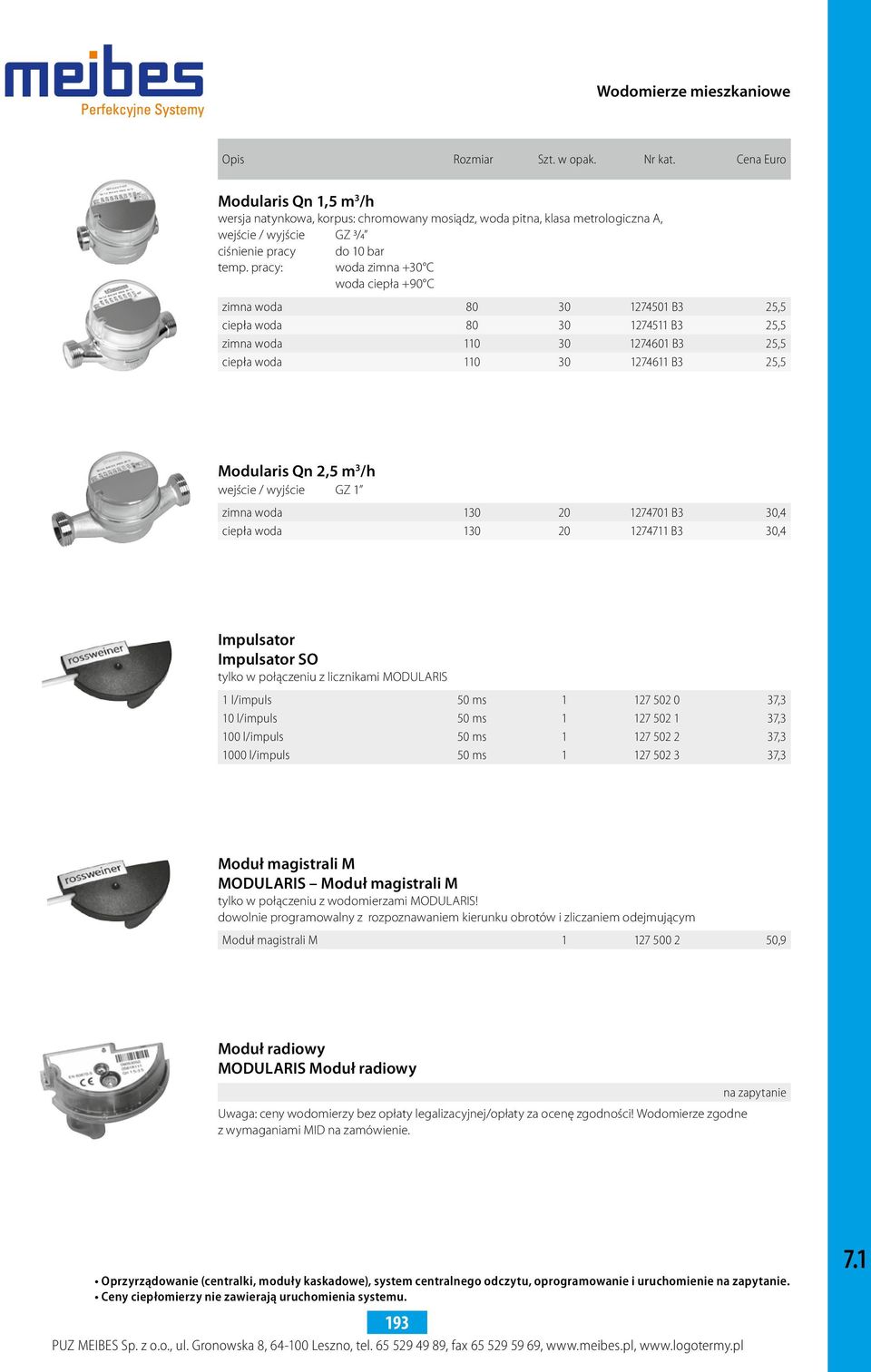

5 Wodomierze mieszkaniowe Opis Rozmiar Szt. w opak. Nr kat. Cena Euro Modularis Qn 1,5 m 3 /h wersja natynkowa, korpus: chromowany mosiądz, woda pitna, klasa metrologiczna A, wejście / wyjście GZ 3/4 ciśnienie pracy do 10 bar temp. pracy: woda zimna +30 C woda ciepła +90 C zimna woda B3 25,5 ciepła woda B3 25,5 zimna woda B3 25,5 ciepła woda B3 25,5 Modularis Qn 2,5 m 3 /h wejście / wyjście GZ 1 zimna woda B3 30,4 ciepła woda B3 30,4 Impulsator Impulsator SO tylko w połączeniu z licznikami MODULARIS 1 l/impuls 50 ms ,3 10 l/impuls 50 ms ,3 100 l/impuls 50 ms , l/impuls 50 ms ,3 Moduł magistrali M MODULARIS Moduł magistrali M tylko w połączeniu z wodomierzami MODULARIS! dowolnie programowalny z rozpoznawaniem kierunku obrotów i zliczaniem odejmującym Moduł magistrali M ,9 Moduł radiowy MODULARIS Moduł radiowy na zapytanie Uwaga: ceny wodomierzy bez opłaty legalizacyjnej/opłaty za ocenę zgodności! Wodomierze zgodne z wymaganiami MID na zamówienie. Oprzyrządowanie (centralki, moduły kaskadowe), system centralnego odczytu, oprogramowanie i uruchomienie na zapytanie. Ceny ciepłomierzy nie zawierają uruchomienia systemu

6 Złączki i akcesoria Złączki i akcesoria Materiał: mosiądz dopuszczalne ciśnienie pracy: 10 bar dopuszczalna temperatura pracy: 90 C Złączka tulejowa do wodomierza z nakrętką kołpakową i uszczelnieniem Materiał DN obudowy Podłączenie D1 Podłączenie D2 chromowana 15 39,5 mm G 3/4 G 1/ ,8 chromowana 20 50,0 mm G 1 G 3/ ,6 surowa 15 39,5 mm G 3/4 G 1/ ,9 surowa 20 50,0 mm G 1 G 3/ ,4 surowa 25 58,5 mm G 1 1/4 G ,3 surowa 32 60,0 mm G 1 1/2 G 1 1/ ,5 surowa 40 70,0 mm G 2 G 1 1/ ,1 surowa 50 60,0 mm G 2 1/2 G ,1 Połączenie z gwintem wewnętrznym, uszczelnienie Materiał DN Podłączenie D2 chromowane mm G 3/ ,6 Złączka gwintowana z gwintem wewnętrznym i zewnętrznym Materiał DN Podłączenie D1 Podłączenie D2 surowa mm G 3/4 GW G 1 GZ ,7 Złączka do węża z nakrętką kołpakową i uszczelką Materiał DN Nakrętka kołpakowa Złączka do wężą surowa mm G 3/4 ø 14, ,0 chromowana mm G 3/4 ø 14, ,2 Złącze do rury miedzianej z nakrętką kołpakową zgodnie z normą DIN 3292 i opcją uszczelnienia Materiał DN Nakrętka kołpakowa Złączka do węża Szt. w opak. Nr kat. Cena Euro / szt. surowe 15 x 3/4 16,5 mm G 3/4 ø ,3 surowe 18 x 3/4 18,5 mm G 3/4 ø ,1 surowe 22 x 1 22,0 mm G 1 ø ,

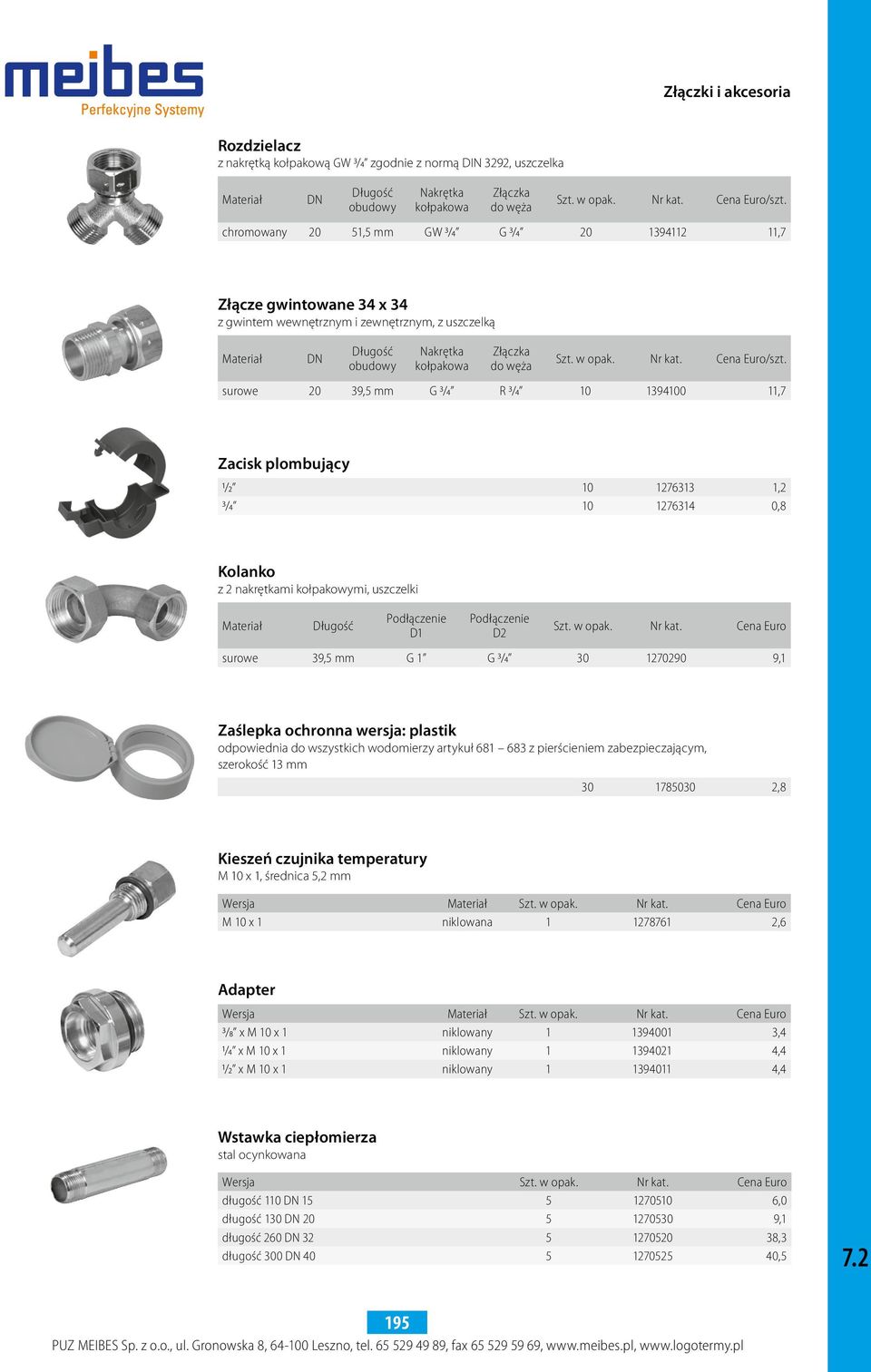

7 Złączki i akcesoria Rozdzielacz z nakrętką kołpakową GW 3/4 zgodnie z normą DIN 3292, uszczelka Materiał DN obudowy Nakrętka kołpakowa Złączka do węża chromowany 20 51,5 mm GW 3/4 G 3/ ,7 Złącze gwintowane 34 x 34 z gwintem wewnętrznym i zewnętrznym, z uszczelką Materiał DN obudowy Nakrętka kołpakowa Złączka do węża surowe 20 39,5 mm G 3/4 R 3/ ,7 Zacisk plombujący 1/ ,2 3/ ,8 Kolanko z 2 nakrętkami kołpakowymi, uszczelki Materiał Podłączenie D1 Podłączenie D2 Szt. w opak. Nr kat. Cena Euro surowe 39,5 mm G 1 G 3/ ,1 Zaślepka ochronna wersja: plastik odpowiednia do wszystkich wodomierzy artykuł z pierścieniem zabezpieczającym, szerokość 13 mm ,8 Kieszeń czujnika temperatury M 10 x 1, średnica 5,2 mm M 10 x 1 niklowana ,6 Adapter 3/8 x M 10 x 1 niklowany ,4 1/4 x M 10 x 1 niklowany ,4 1/2 x M 10 x 1 niklowany ,4 Wstawka ciepłomierza stal ocynkowana Szt. w opak. Nr kat. Cena Euro długość 110 DN ,0 długość 130 DN ,1 długość 260 DN ,3 długość 300 DN ,

8 Ciepłomierze Kompaktowy ciepłomierz HEATplus Wskazanie: KWh Ciśnienie pracy: 16 bar Temperatura pracy: o C Medium: woda grzewcza (VDI wytyczna 2035) Zasilanie: bateria litowa (3,0 V) Kompaktowy ciepłomierz HEATplus Montaż: powrót Zatwierdzona zgodność z MID Połączenie Qp 0,6 m 3 /h DN 15 G 3/ ,6 Qp 1,5 m 3 /h DN 15 G 3/ ,6 Qp 2,5 m 3 /h DN 20 G ,2 Kompaktowy ciepłomierz HEATplus extra Montaż: powrót ciepłomierz rozłączny Zatwierdzona zgodność z MID Połączenie Qp 0,6 m 3 /h DN 15 G 3/ ,5 Qp 1,5 m 3 /h DN 15 G 3/ ,5 Qp 2,5 m 3 /h DN 20 G ,1 Kompaktowy ciepłomierz HEATplus Montaż: zasilanie Zatwierdzona zgodność z MID Połączenie Qp 0,6 m 3 /h DN 15 G 3/ ,7 Qp 1,5 m 3 /h DN 15 G 3/ ,7 Qp 2,5 m 3 /h DN 20 G ,4 Kompaktowy ciepłomierz HEATplus (EAS 2 ) Montaż: powrót Zatwierdzona zgodność z MID Połączenie Qp 0,6 m 3 /h DN 15 G 3/ ,4 Qp 1,5 m 3 /h DN 15 G 3/ ,4 Qp 2,5 m 3 /h DN 20 G ,

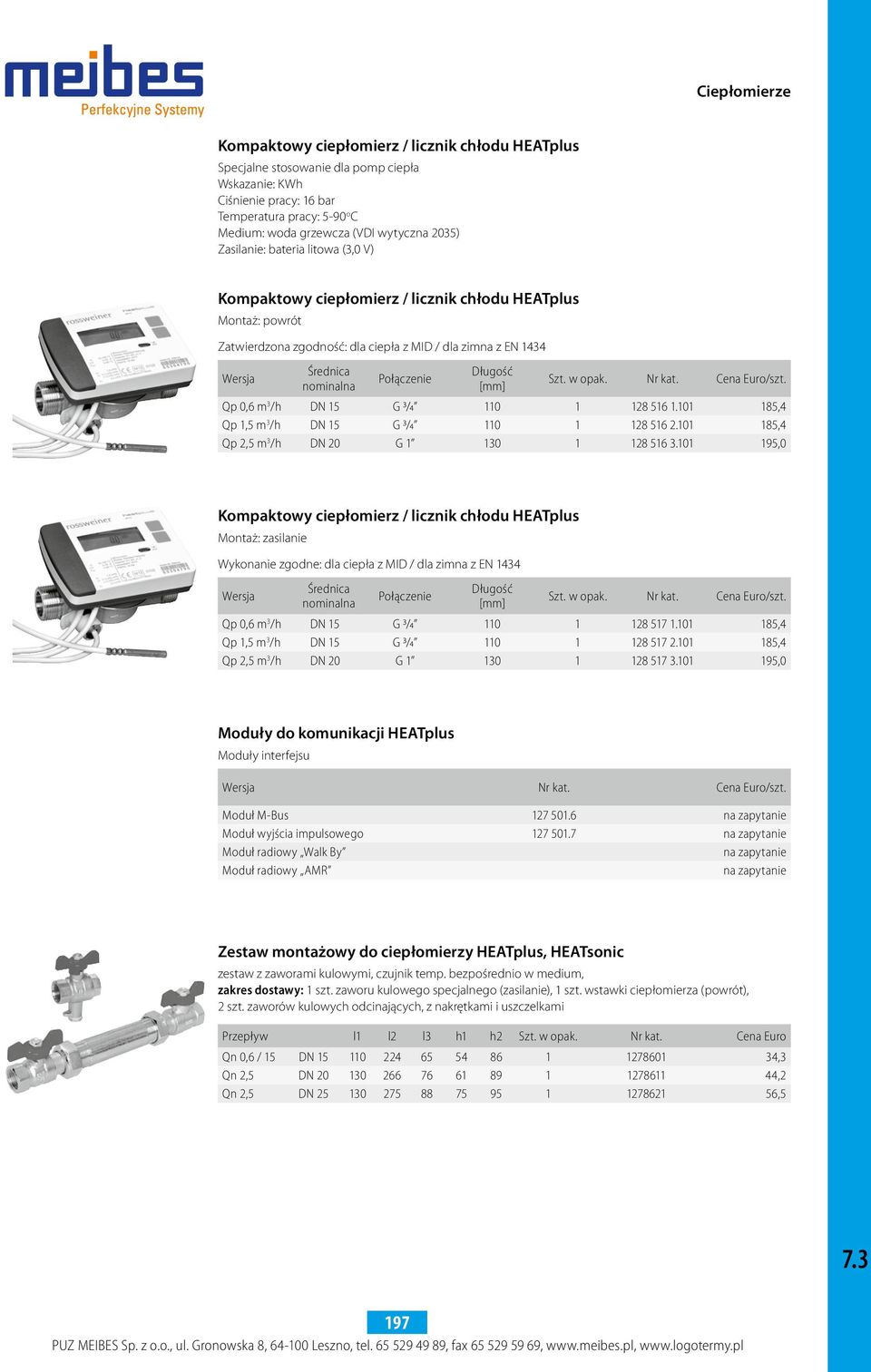

9 Ciepłomierze Kompaktowy ciepłomierz / licznik chłodu HEATplus Specjalne stosowanie dla pomp ciepła Wskazanie: KWh Ciśnienie pracy: 16 bar Temperatura pracy: 5-90 o C Medium: woda grzewcza (VDI wytyczna 2035) Zasilanie: bateria litowa (3,0 V) Kompaktowy ciepłomierz / licznik chłodu HEATplus Montaż: powrót Zatwierdzona zgodność: dla ciepła z MID / dla zimna z EN 1434 Połączenie Qp 0,6 m 3 /h DN 15 G 3/ ,4 Qp 1,5 m 3 /h DN 15 G 3/ ,4 Qp 2,5 m 3 /h DN 20 G ,0 Kompaktowy ciepłomierz / licznik chłodu HEATplus Montaż: zasilanie Wykonanie zgodne: dla ciepła z MID / dla zimna z EN 1434 Połączenie Qp 0,6 m 3 /h DN 15 G 3/ ,4 Qp 1,5 m 3 /h DN 15 G 3/ ,4 Qp 2,5 m 3 /h DN 20 G ,0 Moduły do komunikacji HEATplus Moduły interfejsu Nr kat. Cena Euro/szt. Moduł M-Bus na zapytanie Moduł wyjścia impulsowego na zapytanie Moduł radiowy Walk By na zapytanie Moduł radiowy AMR na zapytanie Zestaw montażowy do ciepłomierzy HEATplus, HEATsonic zestaw z zaworami kulowymi, czujnik temp. bezpośrednio w medium, zakres dostawy: 1 szt. zaworu kulowego specjalnego (zasilanie), 1 szt. wstawki ciepłomierza (powrót), 2 szt. zaworów kulowych odcinających, z nakrętkami i uszczelkami Przepływ l1 l2 l3 h1 h2 Szt. w opak. Nr kat. Cena Euro Qn 0,6 / 15 DN ,3 Qn 2,5 DN ,2 Qn 2,5 DN ,

10 Ciepłomierze Ciepłomierze HEATsonic Specyfikacja techniczna: Przeznaczenie: pomiar ciepła Instalacja: na powrocie Legalizacja: zatwierdzona zgodność z MID Kabel: 1,5 m pomiędzy przelicznikiem a przepływomierzem Zasilanie: bateria 3,0 V DC Zliczanie energii: w kwh, bez liczb po przecinku dla liczników qp 0,6-2,5 m 3 /h W MWh z dwoma liczbami po przecinku dla liczników qp 10,0-25,0 m 3 /h Czujnik temperatury (para): PT 500/2,0 m (długość kabla) Ø czujnik temperatury: 5,2 mm Montaż czujników temperatury: jeden czujnik zamontowany w korpusie dla qp 0,6-2,5 m 3 /h, dwa wolne czujniki dla qp 3,5 m 3 /h Taktowanie: 4 s HEATsonic ultradźwiękowy kompaktowy ciepłomierz M-Bus Komunikacja: bez radia Moduł przyłączeniowy: M-Bus Połączenie Ciśnienie Nr kat. Cena Euro/szt. Qp 0,6 m 3 /h DN gwintowany G 3/4 B PN ,9 Qp 1,5 m 3 /h DN gwintowany G 3/4 B PN ,5 Qp 2,5 m 3 /h DN gwintowany G 1 B PN ,5 Qp 3,5 m 3 /h DN gwintowany G 11/4 B PN ,5 Qp 3,5 m 3 /h DN kołnierzowy PN ,1 Qp 6 m 3 /h DN gwintowany G 11/4 B PN ,5 Qp 6 m 3 /h DN kołnierzowy PN ,1 Qp 10 m 3 /h DN gwintowany G 2 B PN ,4 Qp 10 m 3 /h DN kołnierzowy PN ,7 Qp 15 m 3 /h DN kołnierzowy PN ,6 Qp 25 m 3 /h DN kołnierzowy PN ,6 Qp 40 m 3 /h DN kołnierzowy PN ,2 Qp 60 m 3 /h DN kołnierzowy PN ,7 HEATsonic ultradźwiękowy kompaktowy ciepłomierz Radio 868 MHz Komunikacja: Radio 868 MHz Real Data Połączenie Ciśnienie Nr kat. Cena Euro/szt. Qp 0,6 m 3 /h DN gwintowany G 3/4 B PN ,9 Qp 1,5 m 3 /h DN gwintowany G 3/4 B PN ,9 Qp 2,5 m 3 /h DN gwintowany G 1 B PN ,9 Qp 3,5 m 3 /h DN gwintowany G 11/4 B PN ,9 Qp 3,5 m 3 /h DN kołnierzowy PN ,0 Qp 6 m 3 /h DN gwintowany G 11/4 B PN ,9 Qp 6 m 3 /h DN kołnierzowy PN ,0 Qp 10 m 3 /h DN gwintowany G 2 B PN ,2 Qp 10 m 3 /h DN kołnierzowy PN ,9 Qp 15 m 3 /h DN kołnierzowy PN ,6 Qp 25 m 3 /h DN kołnierzowy PN ,5 Qp 40 m 3 /h DN kołnierzowy PN ,2 Qp 60 m 3 /h DN kołnierzowy PN ,0 W sprzedaży dostępne są rownież komponenty do ciepłomierzy takie jak: baterie i moduły komunikacyjne

11 Ciepłomierze wyposażenie Zestaw montażowy do ciepłomierzy HEATplus zestaw z zaworami kulowymi, czujnik temp. bezpośrednio w medium, zakres dostawy: 1 szt. zaworu kulowego specjalnego (zasilanie), 1 szt. elementu korpusu, 2 szt. zaworów kulowych odcinających z nakrętkami i uszczelkami Przepływ l1 l2 l3 h1 h2 Qn 1,5 DN ,0 Qn 2,5 DN ,9 Qn 2,5 DN ,2 Korpus dla ciepłomierza HEATone K i MEGATRON 2 (zawiera pokrywę i uszczelki) 110 mm 3/4 mosiądz ,6 130 mm 1 mosiądz ,1 Specjalny zawór kulowy z miejscem na czujkę DN 15 M 10 x 1 niklowany ,2 DN 20 M 10 x 1 niklowany ,2 DN 25 M 10 x 1 niklowany ,8 Zawór kulowy odcinający DN 15 G 1/2 x G 3/4 niklowany ,5 DN 20 G 3/4 x G 1 niklowany ,7 DN 25 G 1 x G 1 1/4 niklowany ,8 Kształtka z kieszenią na czujkę Rp 1/2 M 10 x 1 niklowana ,9 Rp 3/4 M 10 x 1 niklowana ,2 Rp 1 M 10 x 1 niklowana ,5 Kształtka, czujka bezpośrednio zanurzona w medium Rp 1/2 M 10 x 1 mosiądz ,0 Rp 3/4 M 10 x 1 mosiądz ,7 Rp 1 M 10 x 1 mosiądz ,0 Kształtka czujnika temperatury M 10 x 1 / M 10 x 1 niklowana ,

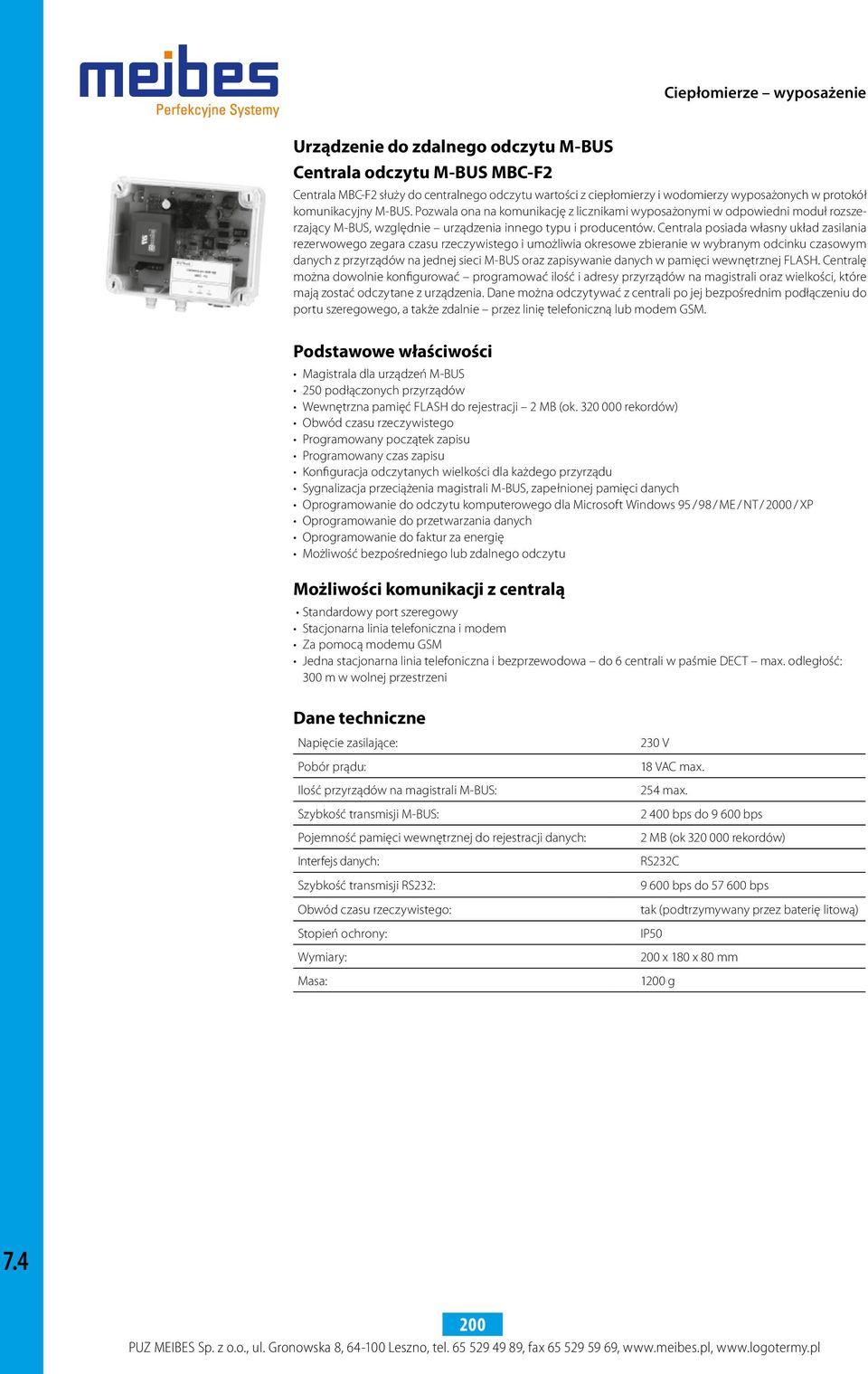

12 Ciepłomierze wyposażenie Urządzenie do zdalnego odczytu M-BUS Centrala odczytu M-BUS MBC-F2 Centrala MBC-F2 służy do centralnego odczytu wartości z ciepłomierzy i wodomierzy wyposażonych w protokół komunikacyjny M-BUS. Pozwala ona na komunikację z licznikami wyposażonymi w odpowiedni moduł rozszerzający M-BUS, względnie urządzenia innego typu i producentów. Centrala posiada własny układ zasilania rezerwowego zegara czasu rzeczywistego i umożliwia okresowe zbieranie w wybranym odcinku czasowym danych z przyrządów na jednej sieci M-BUS oraz zapisywanie danych w pamięci wewnętrznej FLASH. Centralę można dowolnie konfigurować programować ilość i adresy przyrządów na magistrali oraz wielkości, które mają zostać odczytane z urządzenia. Dane można odczytywać z centrali po jej bezpośrednim podłączeniu do portu szeregowego, a także zdalnie przez linię telefoniczną lub modem GSM. Podstawowe właściwości Magistrala dla urządzeń M-BUS 250 podłączonych przyrządów Wewnętrzna pamięć FLASH do rejestracji 2 MB (ok rekordów) Obwód czasu rzeczywistego Programowany początek zapisu Programowany czas zapisu Konfiguracja odczytanych wielkości dla każdego przyrządu Sygnalizacja przeciążenia magistrali M-BUS, zapełnionej pamięci danych Oprogramowanie do odczytu komputerowego dla Microsoft Windows 95 / 98 / ME / NT / 2000 / XP Oprogramowanie do przetwarzania danych Oprogramowanie do faktur za energię Możliwość bezpośredniego lub zdalnego odczytu Możliwości komunikacji z centralą Standardowy port szeregowy Stacjonarna linia telefoniczna i modem Za pomocą modemu GSM Jedna stacjonarna linia telefoniczna i bezprzewodowa do 6 centrali w paśmie DECT max. odległość: 300 m w wolnej przestrzeni Dane techniczne Napięcie zasilające: Pobór prądu: Ilość przyrządów na magistrali M-BUS: Szybkość transmisji M-BUS: Pojemność pamięci wewnętrznej do rejestracji danych: Interfejs danych: Szybkość transmisji RS232: Obwód czasu rzeczywistego: Stopień ochrony: Wymiary: Masa: 230 V 18 VAC max. 254 max bps do bps 2 MB (ok rekordów) RS232C bps do bps tak (podtrzymywany przez baterię litową) IP x 180 x 80 mm 1200 g

13 Ciepłomierze wyposażenie Przyrządy i oprogramowanie do systemu odczytu M-BUS Przyrządy i oprogramowanie do systemu odczytu M-BUS Kod zamówienia Typ centrali Opis Cena Euro KMC0M.MBRS.01 MBC-F2 Plus RS232 Centrala z konwerterem RS232 łącznie z oprogramowaniem do odczytu danych 1529,2 KMC0M.MBM0.01 MBC-F2 Plus Modem KMC0M.MBRS.02 KMC0M.MBM0.02 MBC-F2 DataView RS232 MBC-F2 DataView Modem Centrala z komunikacją modemową i z oprogramowaniem do odczytu danych Centrala z konwerterem RS232 łącznie z oprogramowaniem do odczytu i przetwarzania danych Centrala z komunikacją przez modem i z oprogramowaniem do odczytu oraz przetwarzania danych 1915,8 2203,3 2587,4 KMC0M.IMP5L.01 IMP5001L Konwerter M-BUS / RS232 dla 250 przyrządów 582,5 KMC0M.SWEX.00 M-BUS Explorer Oprogramowanie do odczytu danych przez konwerter M-BUS 399,1 KMC0M.SWSL.00 M-BUS Solutions Oprogramowanie do odczytu (oraz do przetwarzania) danych przez konwerter M-BUS 1073,2 Komunikacja przez magistralę M Adapter impulsów PadPulsMZ Adapter impulsów (impuls/magistrala M) dla dwóch przyrządów pomiarowych Zasilanie z magistrali M albo z baterii Trwałość baterii 8 lat Montaż na ścianie Wykonanie Nr kat. Cena Euro/szt ,0 Magistrala M Mikro Master Mobilny przetwornik poziomu magistrali M Interfejs USB Zasilanie napięciem z laptopa Wykonanie Nr kat. Cena Euro/szt ,

14 Stacje pomiarowe Stacja pomiarowa Uni 200 Podtynkowa szafka rozdzielcza bez zaślepki Wykonanie Wielkość Nr kat. Cena Euro/szt. UP / x 336 x ,5 Stacja pomiarowa Uni 210 Podtynkowa szafka rozdzielcza bez zaślepki Wykonanie Wielkość Nr kat. Cena Euro/szt. UP / x 336 x ,5 Stacja pomiarowa Uni 220 Podtynkowa szafka rozdzielcza z zaślepką Wykonanie Wielkość Nr kat. Cena Euro/szt. UP-ESF 40 / x 710 x ,3 Stacja pomiarowa Zdjęcie przedstawia przykładową stację, więcej opcji na zapytanie opcjonalnie: drzwi stacji z tworzywa sztucznego zamek drzwiowy wykonanie na specjalne zapytanie Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 202
