Od pomiarów do zarządzania informacją pomiar wody WS Wodomierz skrzydełkowy wielostrumieniowy MID R 100 WS jest wielostrumieniowym, wodomierzem przeznaczonym do pomiaru przepływu i ilości

1 Od pomiarów do zarządzania informacją pomiar wody WS Wodomierz skrzydełkowy wielostrumieniowy MID R 100 WS jest wielostrumieniowym, wodomierzem przeznaczonym do pomiaru przepływu i ilości dostarczonej wody zimnej o maksymalnym ciśnieniu roboczym 16 bar. Wirnik wodomierza napędzany jest wieloma symetrycznie rozmieszczonymi strumieniami wody. Wodomierz ten charakteryzuje się wysoką trwałością i stabilnymi parametrami metrologicznymi w czasie eksploatacji, posiada również zwiększoną odporność na zanieczyszczenia mechaniczne przepływające przez wodomierz. ZASTOSOWANIE Wodomierz typu WS znajduje zastosowanie w obiektach charakteryzujących się stałym bądź zróżnicowanym poborem wody: np. budynki jedno i wielorodzinne oraz niewielkie zakłady produkcyjne. Przeznaczony jest do montażu w instalacjach wodociągowych w pozycji poziomej z liczydłem skierowanym ku górze (H).

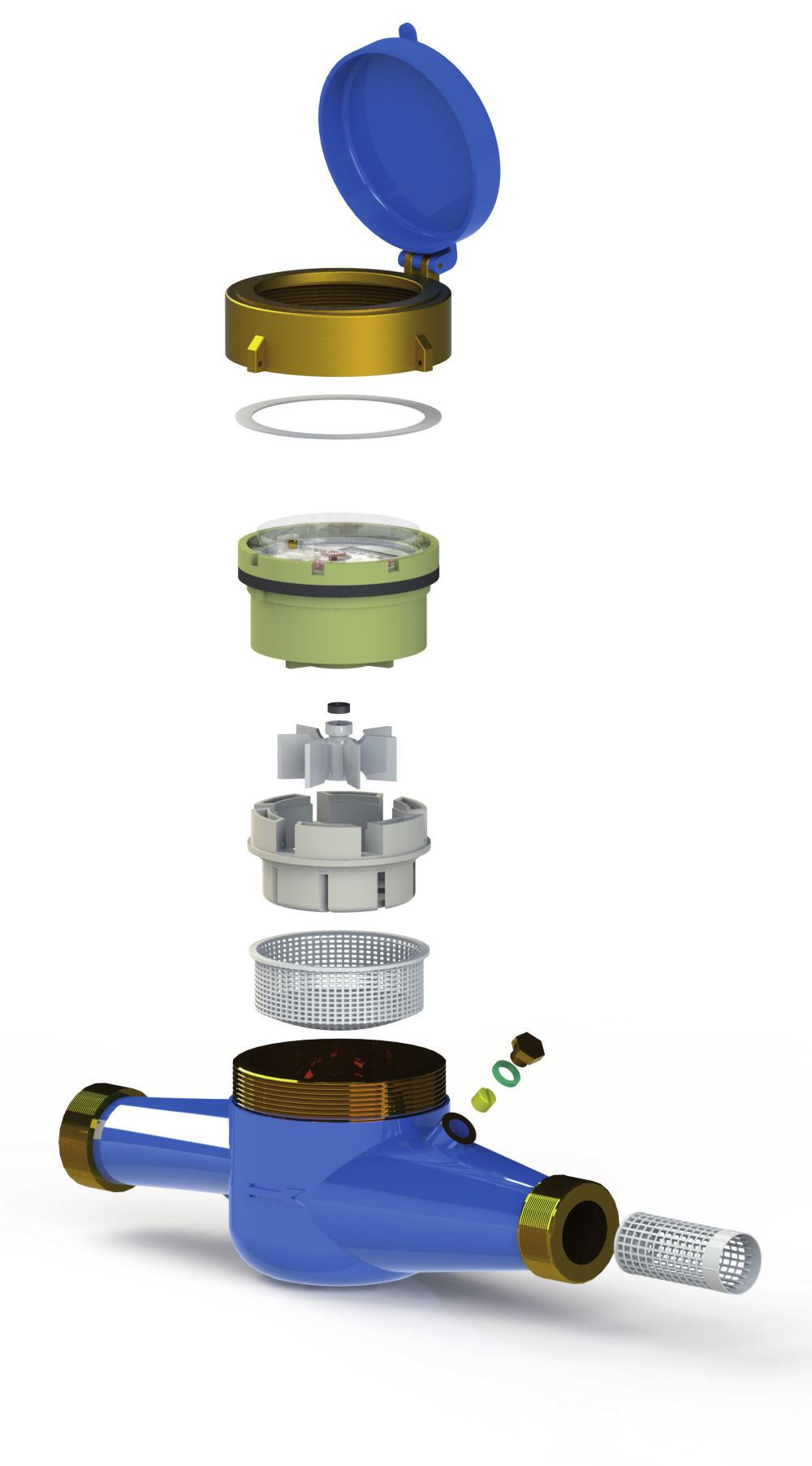

pomiar wody Podwójne zabezpieczenie liczydła - plastikowa klapka - wzmocniona bezpośrednia osłona budowa i zalety wodomierza ws W pełni hermetyczne liczydło suche Wirnik podwójnie łożyskowany w

2 pomiar wody Podwójne zabezpieczenie liczydła - plastikowa klapka - wzmocniona bezpośrednia osłona budowa i zalety wodomierza ws W pełni hermetyczne liczydło suche Wirnik podwójnie łożyskowany w górnej i dolnej części z wykorzystaniem tulei i kamieni łożyskowych Specjalnie ukształtowana komora pomiarowa z proporcjonalnym rozdziałem strugi wpływającym na równomierne obciążenie łopatek wirnika Dwustopniowy system zabezpiecznienia przed zanieczyszczeniami: - sitko wewnętrzne zabezpieczające komorę pomiarową - sitko na wlocie wodomierza o dużej powierzchni czynnej filtracji Zewnętrzna regulacja przepływu zalety wodomierza WS Niskie koszty eksploatacji: Sprawdzona i niezawodna konstrukcja np. wielostrumieniowego wlotu do specjalnie ukształtowanej komory pomiarowej, Zwiększona dokładność pomiaru uzyskana poprzez równomierne obciążenie łopatek wirnika Wysoka trwałość eksploatacyjna uzyskana dzięki zastosowaniu nowoczesnych materiałów o dużej odporności na ścieranie oraz poprzez wykonanie wirnika z polipropylenu, który charakteryzuje się dużą elastycznością a tym samym zwiększoną odpornością na działanie dużych sił na łopatki wirnika, Bardzo dobre własności antykorozyjne i mechaniczne powłoki malarskiej (farby proszkowe epoksydowe). Komfort użytkowania oraz łatwość montażu w instalacjach wodociągowych (wykorzystanie standardowych łączników - półśrubunków).

Całkowicie odporny na zatrzymanie liczydła poprzez ściskanie - zastosowanie specjalnej osłony.

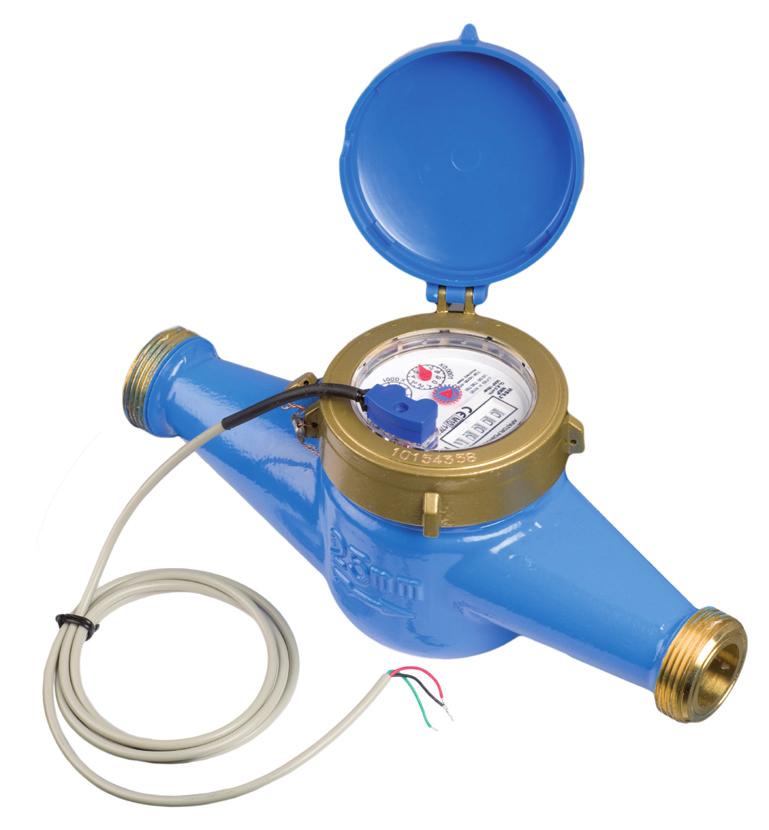

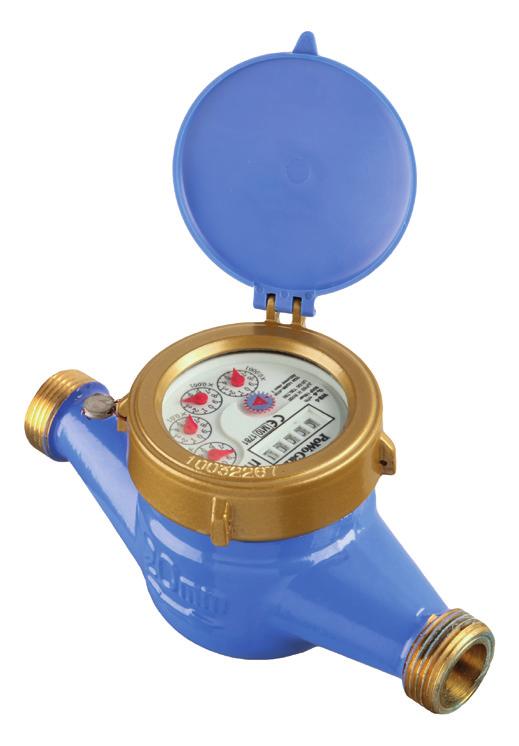

3 Od pomiarów do zarządzania informacją Cechy szczególne Unikalny wodomierz skrzydełkowy wielostrumieniowy w średnicach DN15 - DN40. Ekstra suche liczydło (magnetyczne sprzężenie z częścią hydrauliczną bez przekładni zanurzonej w wodzie). Zabezpieczenie przed działaniem pola magnetycznego przewyższa wymagania EN Całkowicie odporny na zatrzymanie liczydła poprzez ściskanie - zastosowanie specjalnej osłony. Nie są wymagane dodatkowe odcinki proste przed i za wodomierzem, w przypadku zabudowy wodomierza z wykorzystaniem standardowych elementów złącznych. Mosiężny korpus wodomierza. Niski próg rozruchu. zdalny odczyt wskazań Wodomierz typu WS BEZ NADAJNIKA Z NADAJNIKIEM Zgodność z normami i przepisami Dyrektywa 2004/22/EC Parlamentu Europejskiego i Rady Europy z dnia 31 marca 2004r. w sprawie przyrządów pomiarowych OIML R49:2004 i Wodomierze przeznaczone do pomiaru zimnej wody pitnej i wody ciepłej. PN-EN-14154: Wodomierze. Część 1 3. Certyfikat badania typu WE - nr TCM 142/ Klasyfikacja warunków środowiskowych, klimatycznych i mechanicznych - klasa B - wg PN-EN :2005:A1 Klasyfikacja warunków środowiskowych mechanicznych - klasa MI - wg RMG z dnia r. Klasyfikacja warunków środowiskowych elektromagnetycznych - klasa E1 - wg RMG z dnia r. Wszystkie materiały użyte do produkcji wodomierza WS posiadają stosowne Atesty Higieniczne dopuszczające produkt do kontaktu z wodą pitną

4 Tabela 1. dane techniczne Parametr WS 2,5 WS 2,5-XX WS 2,5-G1 WS 2,5-XX WS 4 WS 4-XX WS 6,3 WS 6,3-XX WS 10-G11/4 WS 10-G11/4-XX WS 10- WS 10-XX WS 16 WS 16-XX Średnica nominalna DN mm Ciągły strumień objętości Q 3 m 3 /h 2,5 2,5 4 6, WS 25 WS 25-XX Maksymalny strumień objętości Q 4 m 3 /h 3,125 3, , ,5 12, ,25 Pośredni strumień objętości Q 2 dm 3 /h 0,04 0,04 0,064 0,1008 0,16 0,16 0,256 0,4 Minimalny strumień objętości Q 1 dm 3 /h 0,025 0,025 0,04 0,063 0,1 0,1 0,16 0,25 Próg rozruchu dm 3 /h Stosunek Q 2 /Q 1 1,6 Stosunek Q 3 /Q Klasa temperaturowa (nominalna temperatura pracy) Klasy odporności na profil przepływu T30, T50 U0, D0 Zakres wskazań m Dokładność wskazań m 3 0,00005 Ciśnienie maksymalne P max MPa 1,6 Klasy strat ciśnienia p kpa Dopuszczalny błąd graniczny w zakresie: Q 2 Q Q 4 ε % ± 2 dla wody zimnej o temperaturze 30 C ± 3 dla wody gorącej o temperaturze > 30 C Dopuszczalny błąd graniczny w zakresie: Q 1 Q < Q 2 ε % ± 5 Kontaktronowy nadajnik impulsów dm 3 / imp. Gwint króćca G cal G¾ G1 G1 G1¼ G1¼ G1½ G2 G2½ Wysokość H mm Wysokość h mm 41,5 41, Wysokość z pokrywką H mm Długość L mm Masa (bez elementów przyłączeniowych) 10; 100 bez nadajnika 1,34 1,46 1,67 2,30 2, z nadajnikiem kg 1,38 1,5 1,71 2,34 2,34 4,04 6,04 ELEMENTY PRZYŁĄCZENIOWE Wykonanie podstawowe łącznik L podkładka nakrętka g D G Do wodomierzy z zaworem zwrotnym łącznik L 1 podkładka nakrętka g D1 G G h H L DN G g D L L1 D1 cale cale mm mm mm mm 15 3/4 1/ / ¼ ½ 1¼ ½

Od pomiarów do zarządzania informacją straty ciśnienia bar 1 WS 2,5 WS 4 WS 6,3 WS 10 WS 16 WS 25 0,8 0,6 0,5 0,4 0,3 0,2 0,1 0,8 1 2 3 4 5 6 8 10 20 Typowy wykres błędów Błąd [%] 6 30 40 50 60 Q m 3

5 Od pomiarów do zarządzania informacją straty ciśnienia bar 1 WS 2,5 WS 4 WS 6,3 WS 10 WS 16 WS 25 0,8 0,6 0,5 0,4 0,3 0,2 0,1 0, Typowy wykres błędów Błąd [%] Q m 3 /h przykłady połączeń Strumień objętości [m 3 /h] przykłady połączeń dla realizacji zdalnego przekazywania wskazań i pomiaru strumienia objętości ELF CQM W2 W3 W4 LQM LEC 5 Moduł RF Moduł M-Bus RS 232 RS 485 Impulsy Przetwornik impulsów 4-20 ma (w funkcji Q) Alarm 1 P12 O Alarm 2 RS 485 Modbus Wodomierz Nadajnik 1 2 biały brązowy zielony U s 24V; I s max 0,1A Przewód YTLY 3x0,25mm 2 L=2m Impulsy Impulsy W2 W3 Programowalny miernik 4-20 ma (w funkcji Q) Alarm 1 N30 O Alarm 2 RS 485 Modbus Licznik impulsów IZM MULTIPULSE RS232 (RS485) (M-bus) RS OPTO Moduł Radiowy Zakres częstotliwości Mhz Protokół - Wireless M-Bus Moc wyjściowa - 10 mw AMR System Inkasencki odczyt danych Stacjonarny odczyt danych PC CSV, TXT Przykład zamówienia: wodomierz do wody zimnej WS2,5; WS2,5- lub P wodomierz do wody zimnej WS2,5 z zaworem zwrotnym kpl. łączników DN15 kpl. łączników DN15 do wodomierza z zaworem zwrotnym Na dodatkowe zamówienie dostarczamy: Łączniki do wodomierza, bez zaworu zwrotnego, łączniki do wodomierza, z zaworem zwrotnym (uniemożliwiającym cofanie wskazań wodomierza poprzez wymuszony obieg wody w przeciwnym kierunku), Jednorazowe obejmy z plombami zatrzaskowymi wykonanymi z tworzywa sztucznego, z indywidualną niepowtarzalną numeracją (zabezpieczające przed mechaniczną manipulacją przy łącznikach wodomierza).

6 Apator Powogaz S.A. ul. Klemensa Janickiego 23/25, Poznań, sekretariat: tel , fax dział sprzedaży: tel , 136, 138, 148 dział eksportu: tel aparatura łącznikowa ograniczniki przepięć aparatura górnicza automatyka przemysłowa pomiar energii elektrycznej pomiar wody pomiar ciepła pomiar gazu czujniki systemy it rozwiązania pomiarowe PL.00xxx 2012
