1 Drukarki 3D firmy Z Corporation 2010 Z Corporation

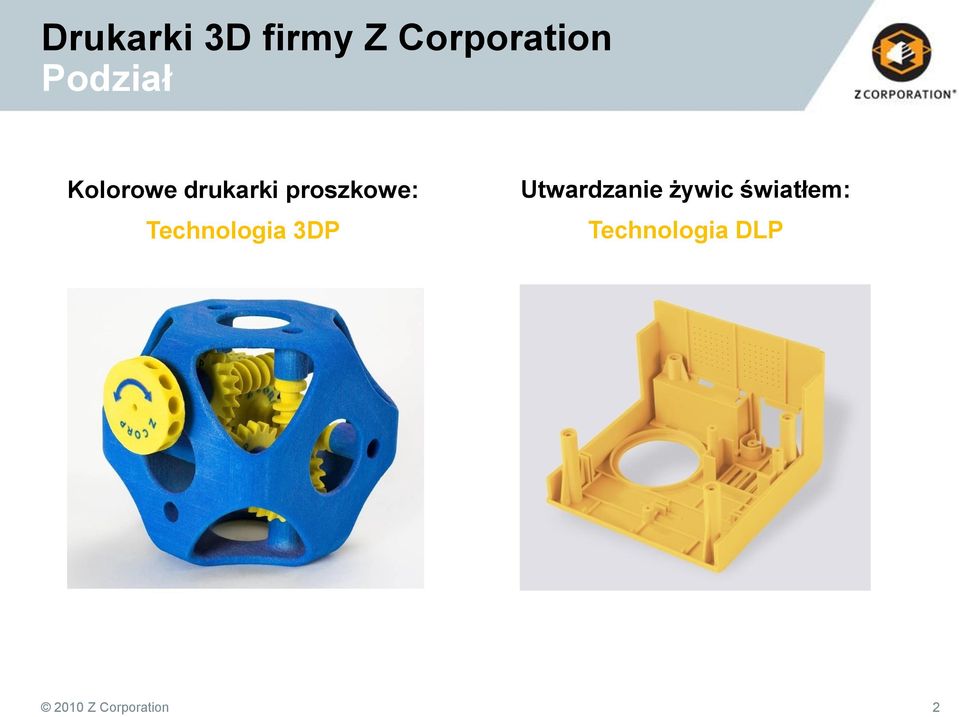

2 Drukarki 3D firmy Z Corporation Podział Kolorowe drukarki proszkowe: Technologia 3DP Utwardzanie żywic światłem: Technologia DLP 2010 Z Corporation 2

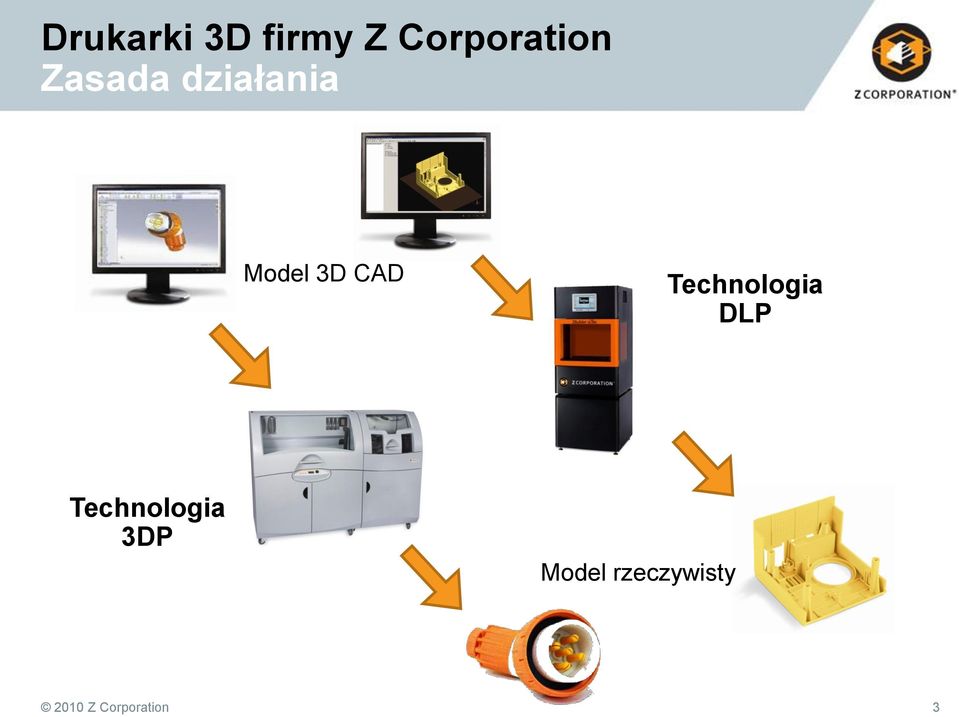

3 Drukarki 3D firmy Z Corporation Zasada działania Model 3D CAD Technologia DLP Technologia 3DP Model rzeczywisty 2010 Z Corporation 3

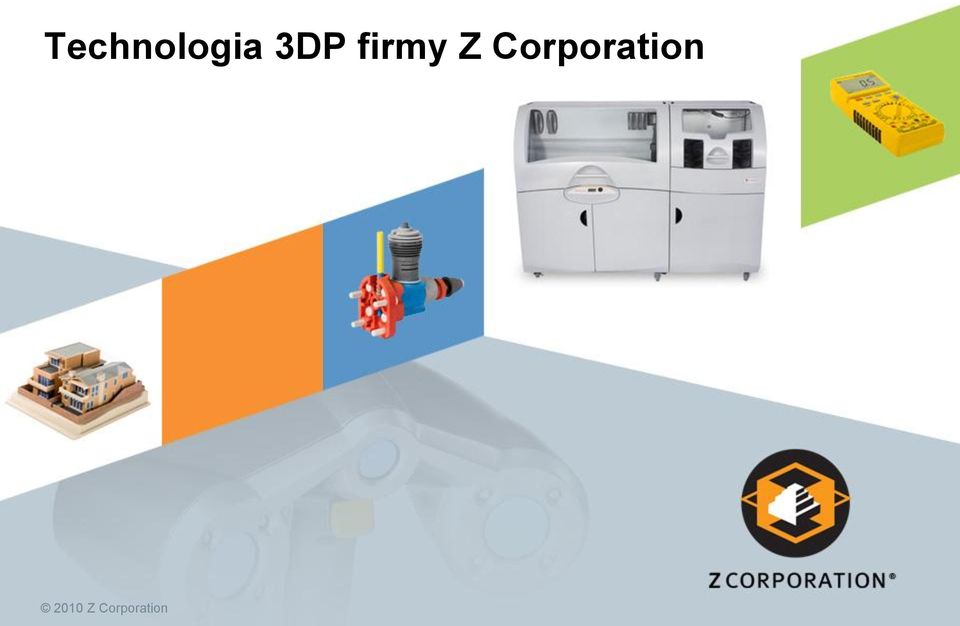

4 Technologia 3DP firmy Z Corporation 2010 Z Corporation

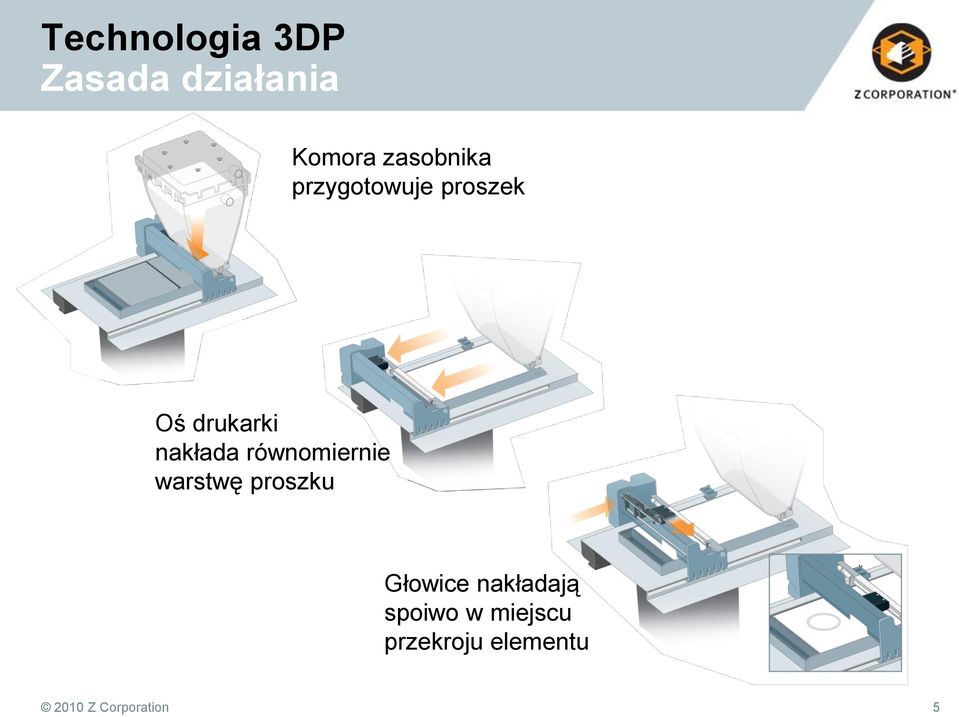

5 Technologia 3DP Zasada działania Komora zasobnika przygotowuje proszek Oś drukarki nakłada równomiernie warstwę proszku Głowice nakładają spoiwo w miejscu przekroju elementu 2010 Z Corporation 5

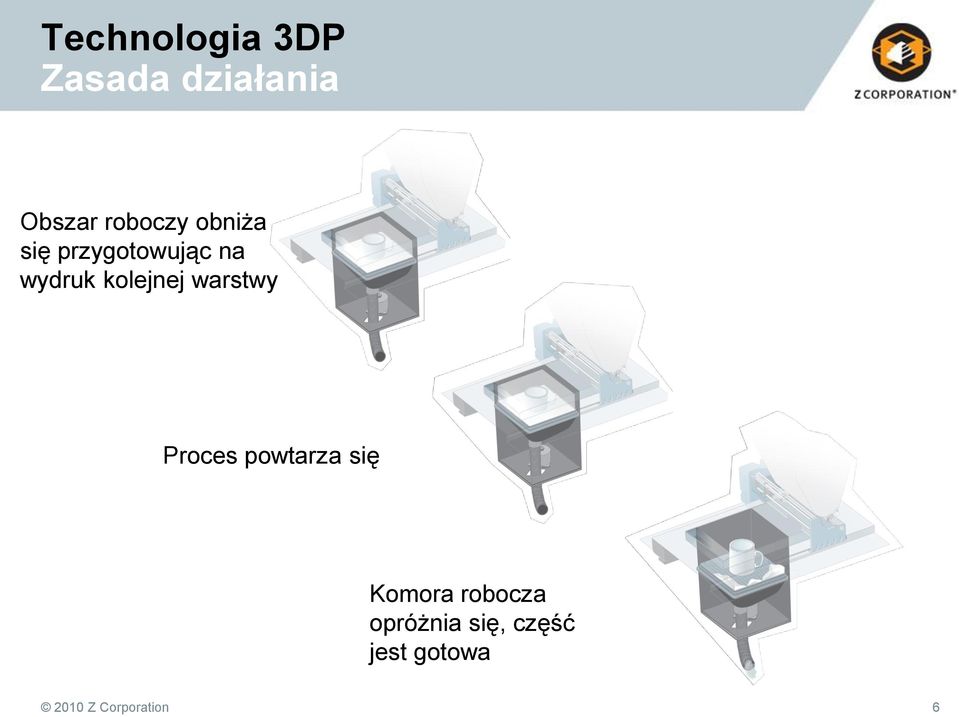

6 Technologia 3DP Zasada działania Obszar roboczy obniża się przygotowując na wydruk kolejnej warstwy Proces powtarza się Komora robocza opróżnia się, część jest gotowa 2010 Z Corporation 6

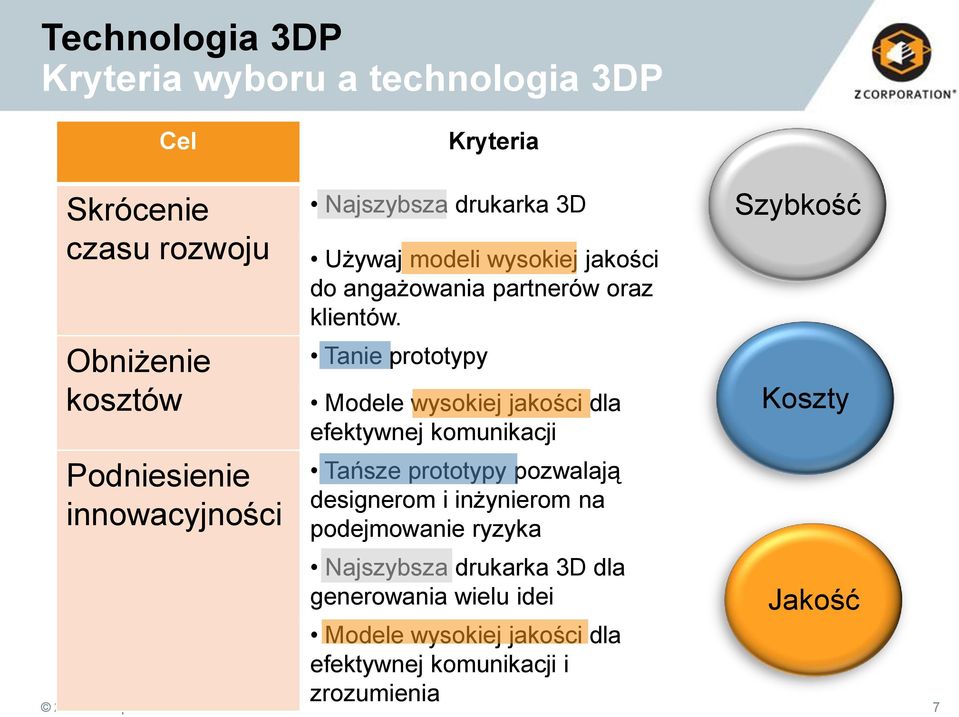

7 Technologia 3DP Kryteria wyboru a technologia 3DP Cel Kryteria Skrócenie czasu rozwoju Obniżenie kosztów Podniesienie innowacyjności Najszybsza drukarka 3D Używaj modeli wysokiej jakości do angażowania partnerów oraz klientów. Tanie prototypy Modele wysokiej jakości dla efektywnej komunikacji Tańsze prototypy pozwalają designerom i inżynierom na podejmowanie ryzyka Najszybsza drukarka 3D dla generowania wielu idei Modele wysokiej jakości dla efektywnej komunikacji i zrozumienia Szybkość Koszty Jakość 2010 Z Corporation 7

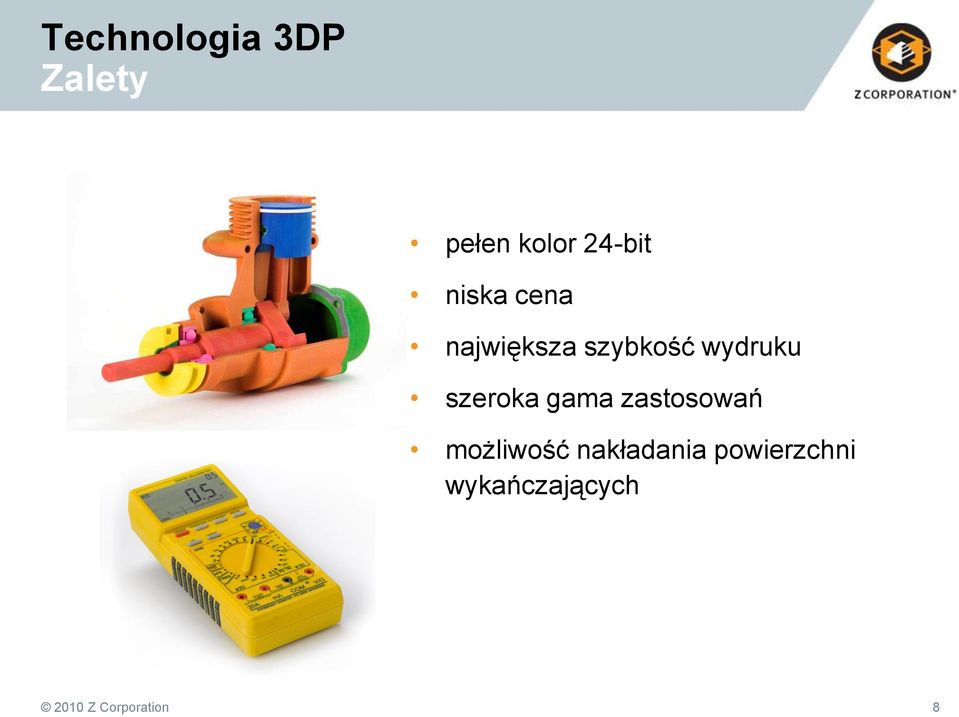

8 Technologia 3DP Zalety pełen kolor 24-bit niska cena największa szybkość wydruku szeroka gama zastosowań możliwość nakładania powierzchni wykańczających 2010 Z Corporation 8

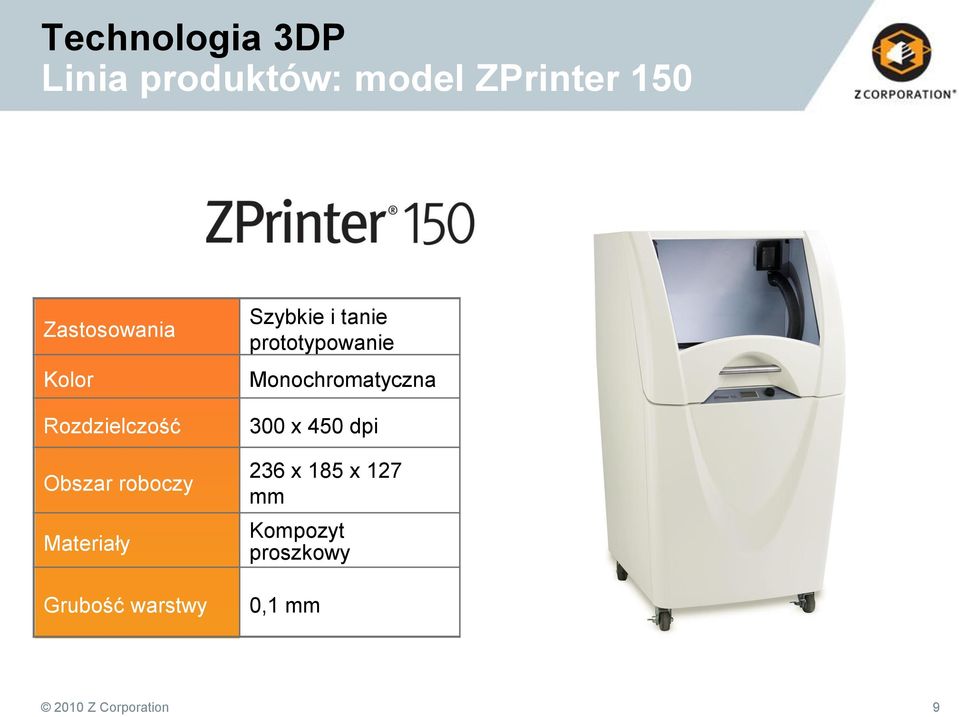

9 Technologia 3DP Linia produktów: model ZPrinter 150 Zastosowania Kolor Rozdzielczość Obszar roboczy Materiały Grubość warstwy Szybkie i tanie prototypowanie Monochromatyczna 300 x 450 dpi 236 x 185 x 127 mm Kompozyt proszkowy 0,1 mm 2010 Z Corporation 9

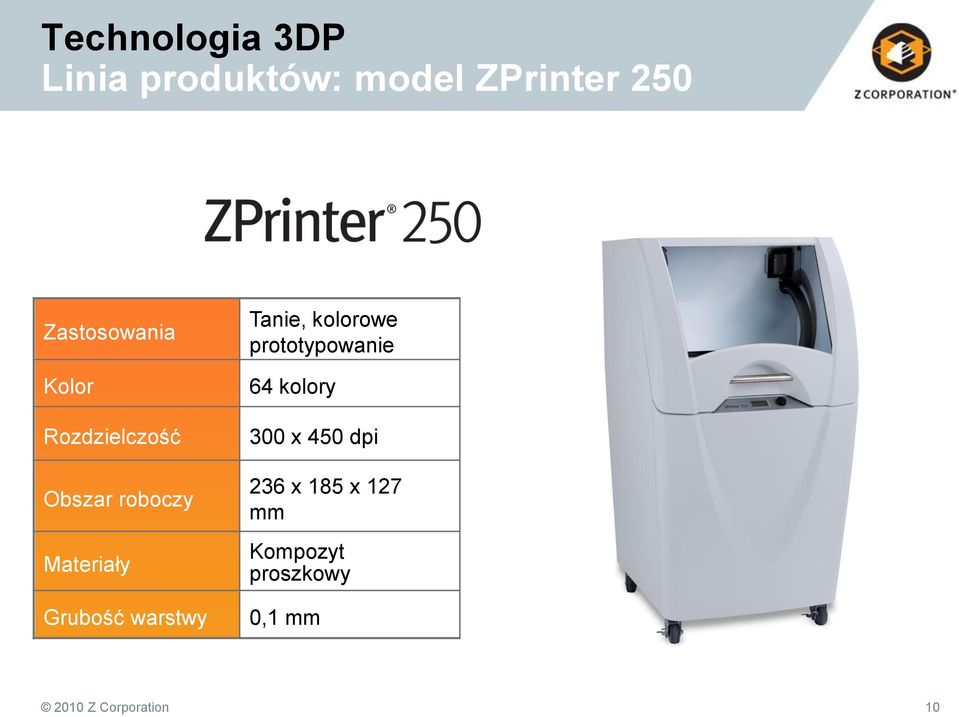

10 Technologia 3DP Linia produktów: model ZPrinter 250 Zastosowania Kolor Rozdzielczość Obszar roboczy Materiały Grubość warstwy Tanie, kolorowe prototypowanie 64 kolory 300 x 450 dpi 236 x 185 x 127 mm Kompozyt proszkowy 0,1 mm 2010 Z Corporation 10

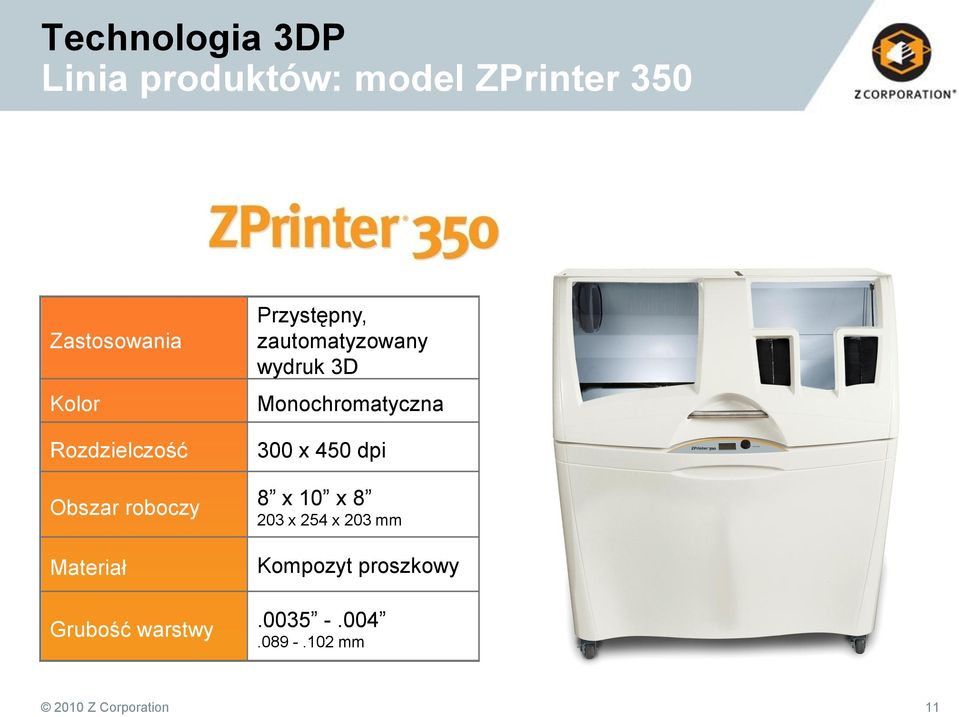

11 Technologia 3DP Linia produktów: model ZPrinter 350 Zastosowania Kolor Rozdzielczość Obszar roboczy Materiał Grubość warstwy Przystępny, zautomatyzowany wydruk 3D Monochromatyczna 300 x 450 dpi 8 x 10 x x 254 x 203 mm Kompozyt proszkowy mm 2010 Z Corporation 11

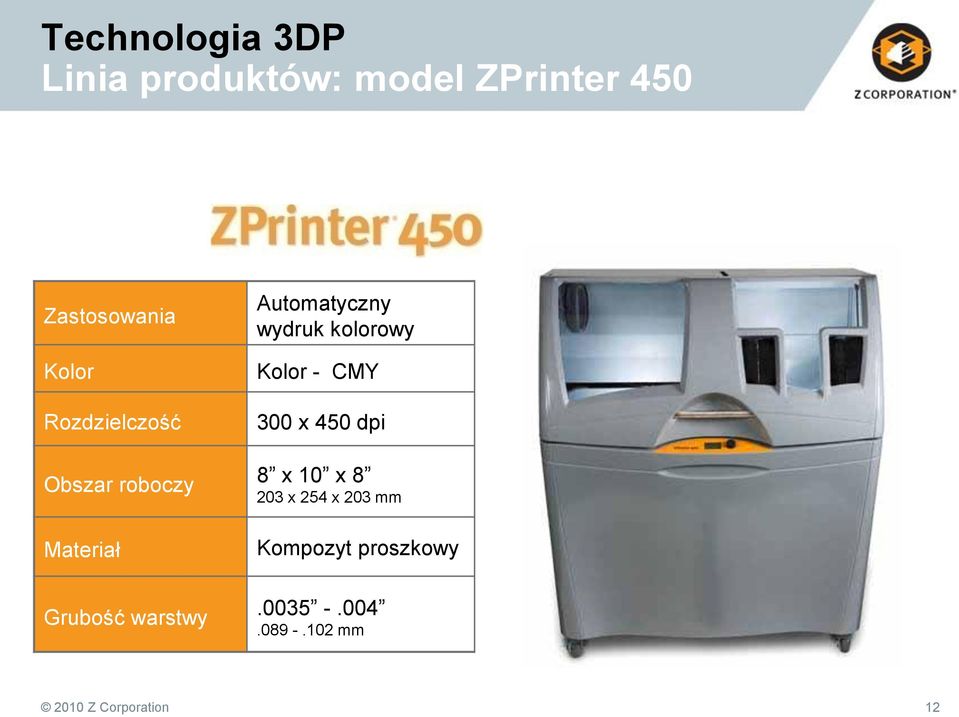

12 Technologia 3DP Linia produktów: model ZPrinter 450 Zastosowania Kolor Rozdzielczość Obszar roboczy Materiał Grubość warstwy Automatyczny wydruk kolorowy Kolor - CMY 300 x 450 dpi 8 x 10 x x 254 x 203 mm Kompozyt proszkowy mm 2010 Z Corporation 12

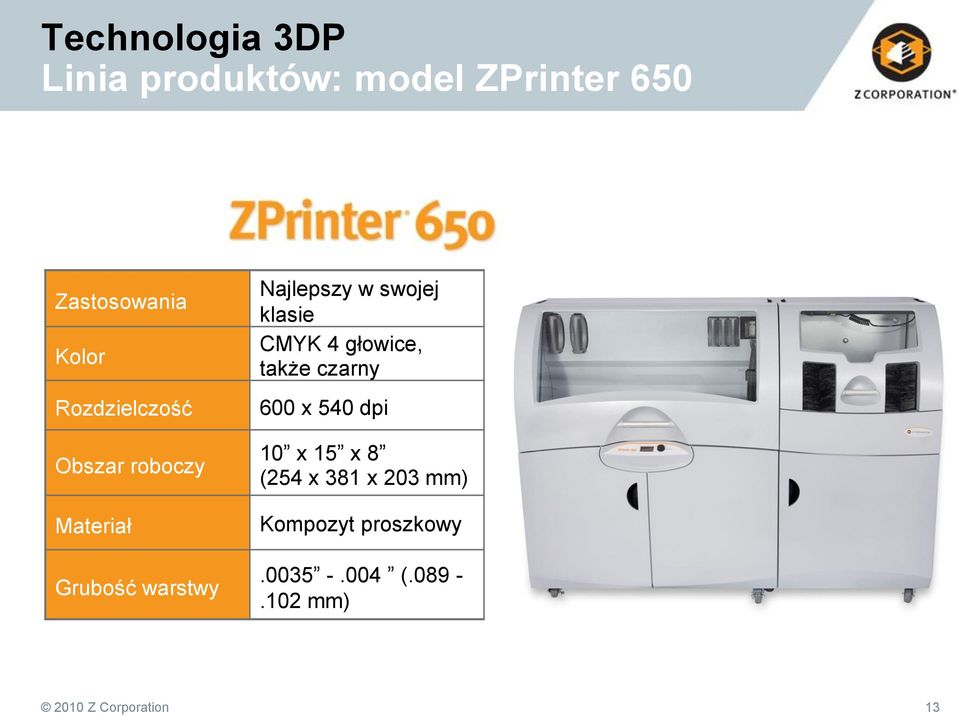

13 Technologia 3DP Linia produktów: model ZPrinter 650 Zastosowania Kolor Rozdzielczość Obszar roboczy Materiał Grubość warstwy Najlepszy w swojej klasie CMYK 4 głowice, także czarny 600 x 540 dpi 10 x 15 x 8 (254 x 381 x 203 mm) Kompozyt proszkowy ( mm) 2010 Z Corporation 13

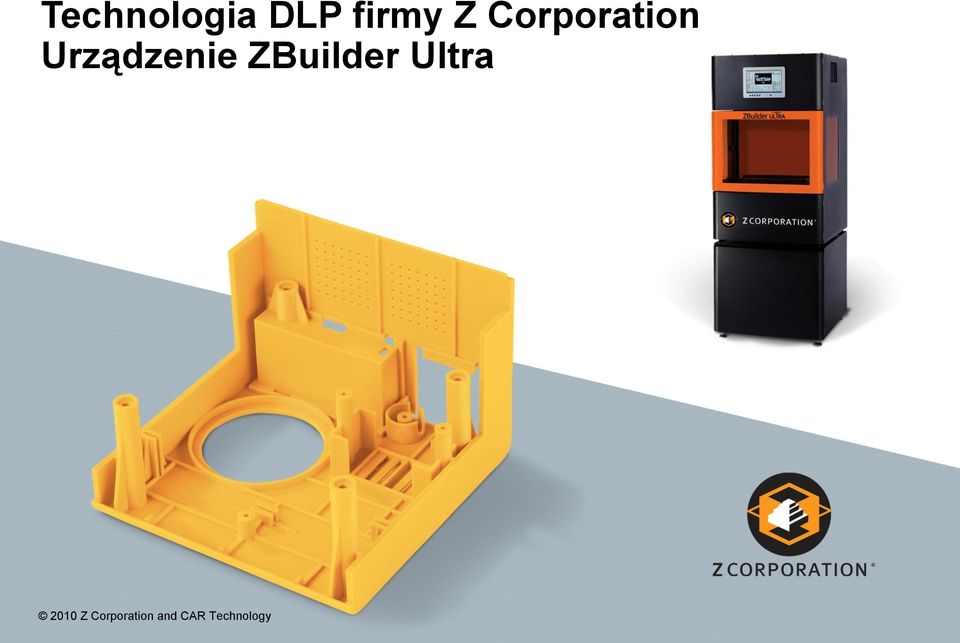

14 Technologia DLP firmy Z Corporation Urządzenie ZBuilder Ultra 2010 Z Corporation and CAR Technology

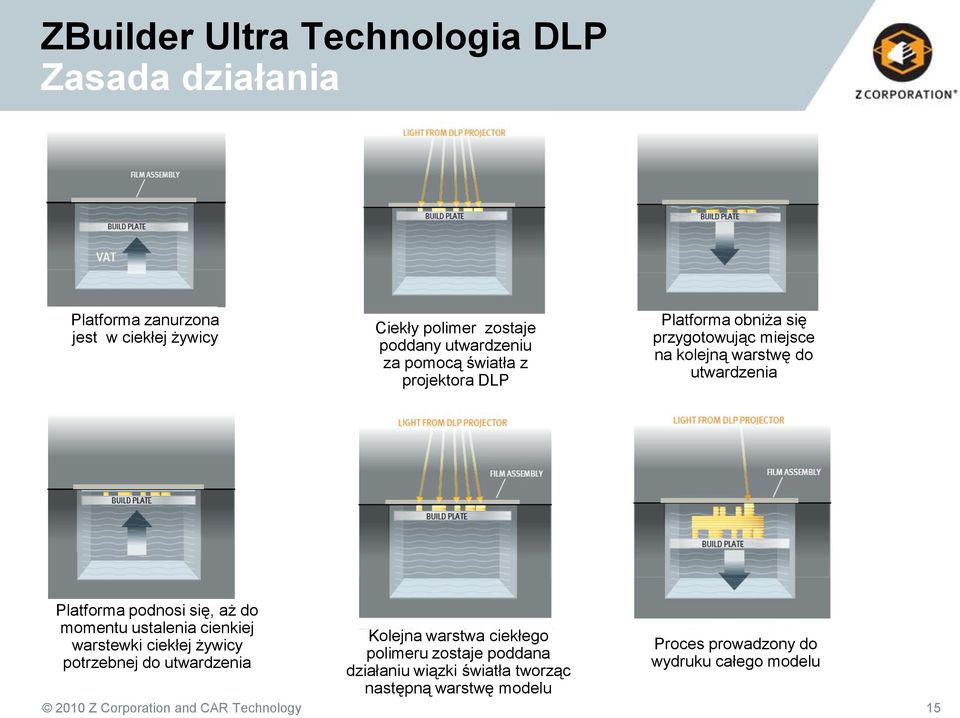

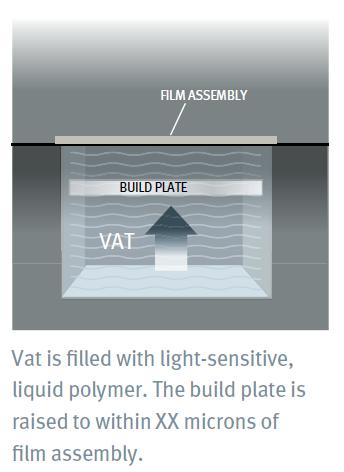

15 ZBuilder Ultra Technologia DLP Zasada działania Platforma zanurzona jest w ciekłej żywicy Ciekły polimer zostaje poddany utwardzeniu za pomocą światła z projektora DLP Platforma obniża się przygotowując miejsce na kolejną warstwę do utwardzenia Platforma podnosi się, aż do momentu ustalenia cienkiej warstewki ciekłej żywicy potrzebnej do utwardzenia Kolejna warstwa ciekłego polimeru zostaje poddana działaniu wiązki światła tworząc następną warstwę modelu Proces prowadzony do wydruku całego modelu 2010 Z Corporation and CAR Technology 15

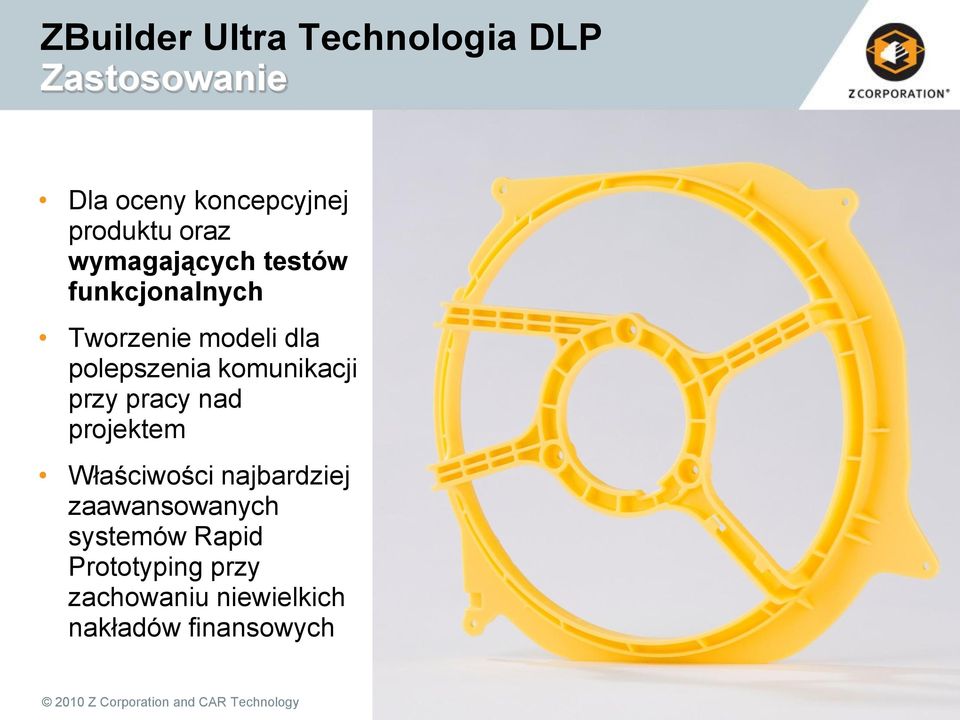

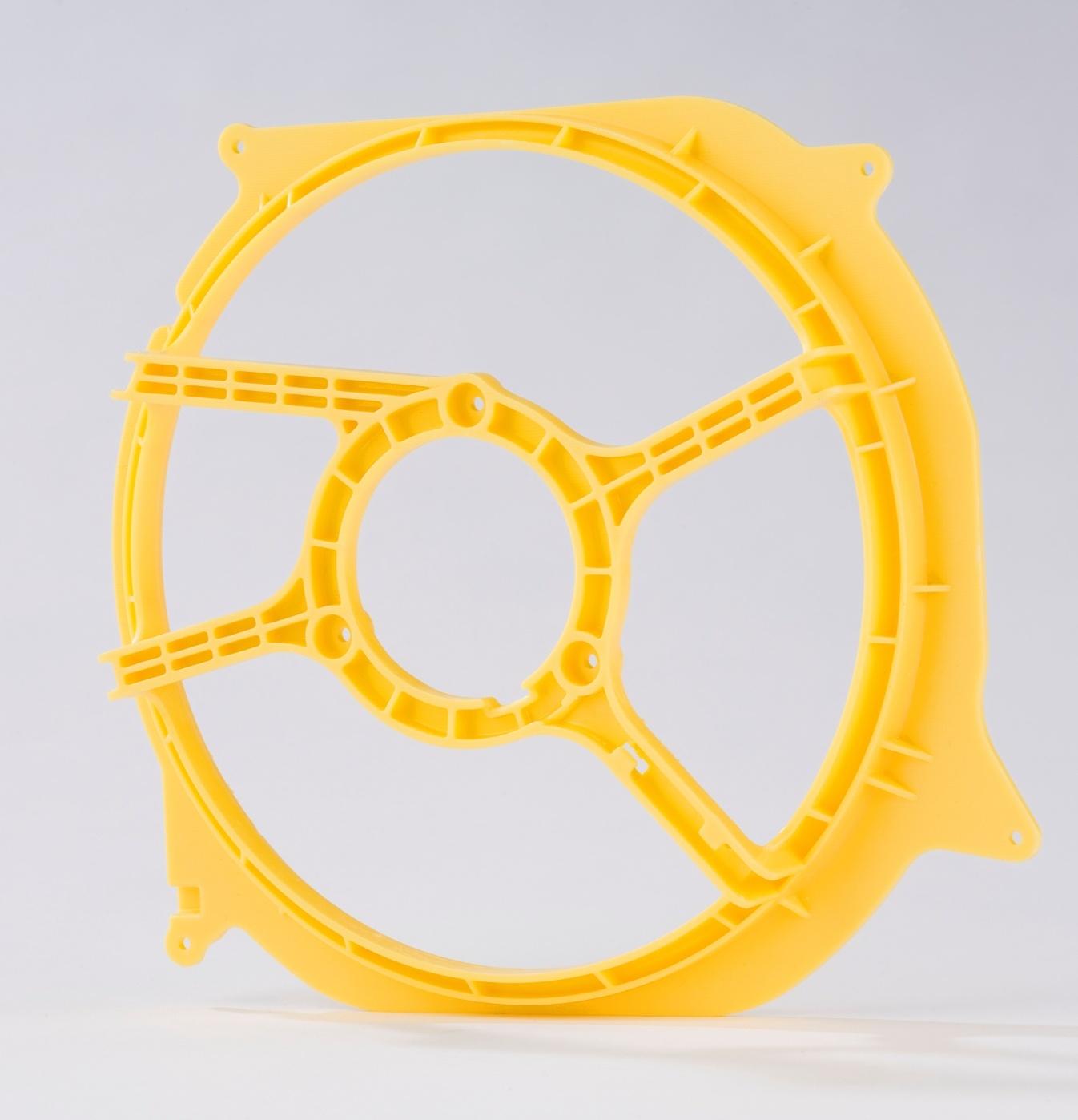

16 ZBuilder Ultra Technologia DLP Zastosowanie Dla oceny koncepcyjnej produktu oraz wymagających testów funkcjonalnych Tworzenie modeli dla polepszenia komunikacji przy pracy nad projektem Właściwości najbardziej zaawansowanych systemów Rapid Prototyping przy zachowaniu niewielkich nakładów finansowych 2010 Z Corporation and CAR Technology 16

17 ZBuilder Ultra Technologia DLP Charakterystyka urządzenia Rozdzielczość XY: 138 m Rozdzielczość Z : m (regulowana) Dokładność: +/- 0.2 mm* Szybkość budowania w osi Z: do 12.7 mm/h Wielkość komory roboczej: 260 x 160 x 190 mm Wymiary urządzenia: 71.1 x 77.5 x cm Waga: 163 kg * w zależności od geometrii, ułożenia na platformie, zastosowanych parametrów procesu 2010 Z Corporation and CAR Technology 17

18 ZBuilder Ultra Technologia DLP W pełni funkcjonalne prototypy Mocne i elastyczne modele Właściwości zbliżone do finalnych elementów produkcyjnych Monolityczne w każdej osi XYZ Właściwości materiału Wytrzymałość na rozciąganie: 6240 PSI (43.0 MPa) Wydłużenie przy zerwaniu: 4.50% Wytrzymałość na zginanie: 8740 PSI (60.2 MPa) Moduł sprężystości przy zginaniu: 263 ksi (1810 MPa) Twardość: 86D HDT (0.45 MPa): 55.7 C 2010 Z Corporation and CAR Technology 18

19 ZBuilder Ultra Technologia DLP Zalety Precyzyjne odzwierciedlenie modelu 3D CAD Właściwości zbliżone do finalnych elementów produkcyjnych Mocne, elastyczne prototypy Precyzyjne odwzorowanie detali i cienkich ścianek Unikalna jakość powierzchni Oszczędność czasu 2x szybsze od innych technologii Rapid Prototyping 2010 Z Corporation and CAR Technology 19

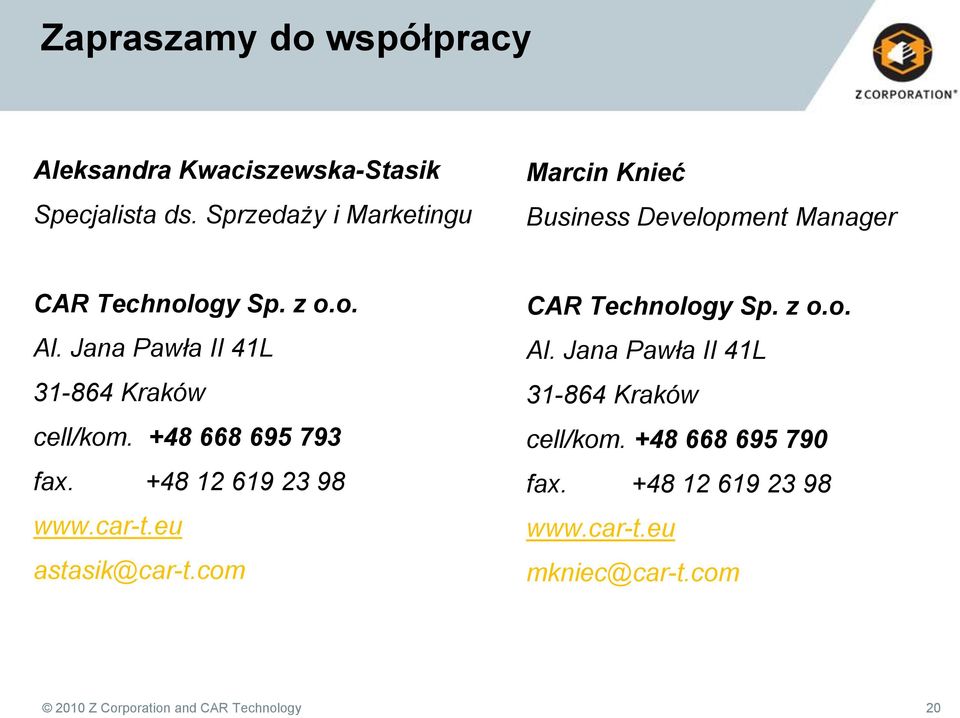

20 Zapraszamy do współpracy Aleksandra Kwaciszewska-Stasik Specjalista ds. Sprzedaży i Marketingu Marcin Knieć Business Development Manager CAR Technology Sp. z o.o. Al. Jana Pawła II 41L Kraków cell/kom fax astasik@car-t.com CAR Technology Sp. z o.o. Al. Jana Pawła II 41L Kraków cell/kom fax mkniec@car-t.com 2010 Z Corporation and CAR Technology 20
