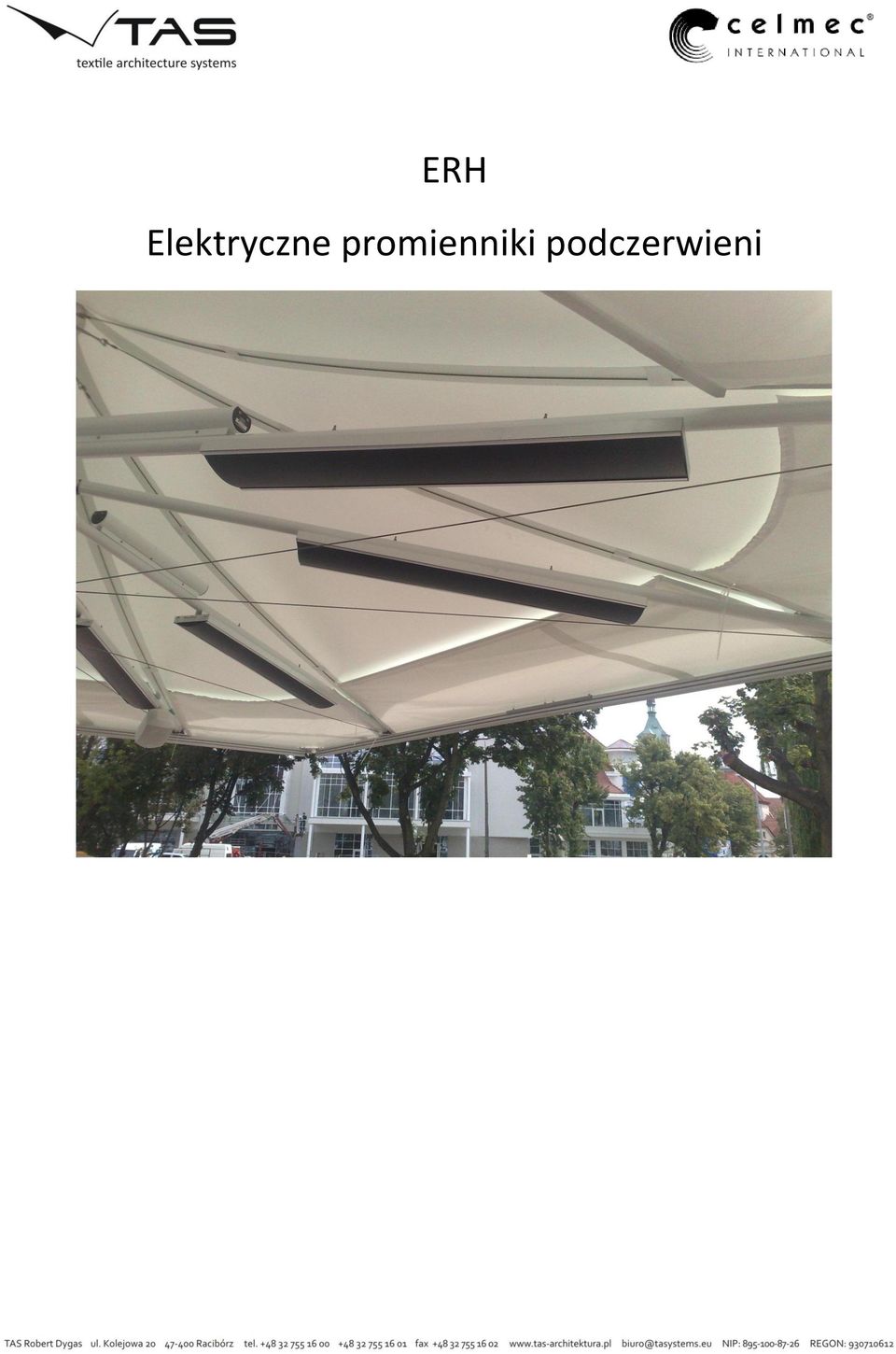

1 ERH Elektryczne promienniki podczerwieni

2 ERH Elektryczne promienniki podczerwieni Firma Celmec International, posiadająca ponad 25-letnie doświadczenie w technologii ogrzewania promieniowego, która opracowała system ERH, może pogratulować sobie pozycji swojego asortymentu w przemysłowym i komercyjnym wyposażeniu ogrzewania promieniowego. System ERH zaprojektowany jest specjalnie dla nisko sufitowych i ograniczonych aplikacji przestrzennych. Skierowany jest on głównie na rynek usługowy, gastronomiczny, hotelarski i przeznaczony jest on zarówno dla struktur zewnętrznych, jak i wewnętrznych. Dodatkowo asortyment parasoli TAS UMBRA został opracowany tak, aby dostarczać równocześnie ogrzewania i oświetlenia wraz z ochroną przeciwpogodową. Asortyment ERH został stworzony w odpowiedzi na potrzebę posiadania solidnego, rzetelnego zewnętrznego systemu ogrzewania oraz na ogromne zainteresowanie jakością i estetyką trwałych struktur grzewczych, które mają zastąpić obecne parasole rynkowe i nieporęczne ogrzewacze patio. Powody, dla których warto używać Systemu ERH zamiast gazowych/patio ogrzewaczy: 1. Wentylacja W pomieszczeniach, gdzie sufit jest nisko lub przestrzeń jest ograniczona, wentylacja i ciepło utrzymujące się nad urządzeniem mogą być problemem. System ERH nie wytwarza żadnych toksycznych produktów ubocznych czy wysokich temperatur łatwopalnych, które mogą być szkodliwe dla struktur znajdujących się powyżej systemu. 2. Jakość ciepła Jakość ciepła odnosi się do długości fali o widmowym rozkładzie energii promieniowej (zakres skali 1 8 mikronów) Grzejniki gazowe działają w innym zakresie długości fal niż system ERH Energia podczerwona występuje w zakresie 1 3 mikronów, w okręgu widzialnym. Krótsza długość fali oznacza wyższą jej intensywność. Powoduje ona wysokoskoncentrowane miejscowe ogrzewanie i efekt spalania, wynikiem którego jest dyskomfort oraz występowanie przestrzeni za gorących podczas, gdy inne pozostaną zimne. ERH działają w niewidzialnym widmie 4 5 mikronów, które jest w pełni kompatybilne z pochłanianiem ciepła przez ciało człowieka i dlatego też pozwala na osiągnięcie największego komfortu.

3 3. Bezpieczeństwo Bezpieczeństwo i sprawy utrzymania kojarzone z grzejnikami gazowymi są całkowicie wyeliminowane w przypadku systemu ERH. Działanie ERH nie opiera się na otwartych płomieniach ani nie wymaga regularnej wymiany ciężkich butli gazowych. 4. Estetyka Uroku estetycznego systemu ERH nie da się porównać do żadnego z grzejników gazowych. 5. Koszt Zasadniczo koszty bieżące systemu ERH stanowią średnio połowę kosztów grzejników gazowych. Koszty grzejników typu patio mogą być nawet do czterech razy wyższe niż koszty ERH, w odniesieniu do ich nieudolności w ogrzaniu określonego zakresu powierzchni.

4 Model ERH 1200 Elektryczne promienniki podczerwieni ERH 1200 zostały zaprojektowane w celu dostarczania optymalnej wydajności i regularności estetycznej. W związku z tym panele dostępne są w jednym rozmiarze z zakrzywioną czarną powierzchnią frontową, co pozwala na uzyskanie maksymalnego rozpraszania ciepła. Ocena IP Panele ERH posiadają klasę ochronności IPX5, która umożliwia czyszczenie ich przy użyciu wody z mydłem i spłukiwanie wodą z węża gumowego pod małym ciśnieniem. Ocena ta dopuszcza także nieprzewidziane narażenie na deszcz i kurz istotnych elementów paneli. Ustawienia ciepła Panele posiadają dwustopniową kontrolę mocy (dwie możliwości ustawienia ciepła niskie i wysokie), która umożliwia łatwy wybór precyzyjnej opcji ogrzewania, zapewniającej komfort i oszczędność energii. Ustawienie wysokie załącza wszystkie grzejące elementy każdego z paneli ERH, natomiast ustawienie niskie załącza tylko połowę tych elementów w każdym panelu. Oznacza to, że wszystkie panele działają w obu przypadkach ustawień mocy, zapewniając tym samym równą dystrybucję ciepła przez cały czas. Panele potrzebują średnio 20 minut, by pracować w najwyższej temperaturze swego działania.

5 Okablowanie ERH Uwaga: zawarte informację są informacjami ogólnymi; osobno dostępne są specyfikacje okablowania i informacje dotyczące instalacji. Nie instaluj systemu ERH opierając się tylko na poniższych informacjach. Moc każda jednostka (panel): 1.2 kw / 5A 240V / 1Ph / 50Hz 2 jednostki mogą być podpięte do równoważnika jednego gniazdka, czyli 10 Amp każda jednostka jest dopasowana do dwustopniowego ogrzewania 600W / 1200W jednostki muszą być twardo podłączone do centrali sterującej (zobacz: sterowanie/ elektryczne okablowanie) jednostki dostarczane są z 1,2m 4 zwojowych kabli + kable uziemienia. Sterowanie / elektryczne okablowanie system wymaga modułu kontrolnego, który może zostać dostarczony przez firmę Celmec lub licencjonowanego elektryka Moduł kontrolny Celmec Umożliwia sterowanie pracą 4, 8 lub 12 paneli, posiada wyłącznik bezpieczeństwa, dwustopniową kontrolę mocy, włącza i wyłącza równocześnie wszystkie grzejniki w strefie. Komponenty modułu kontrolnego włącznik główny ochrona RCD wyłącznik obwodowy dla każdego stopnia ogrzewania i oświetlenia połączenia grzejników pakiet przyłączy dla miejscowego okablowania

6 Montaż ERH Montaż Rozróżnia się następujące opcje montażu paneli ERH: a. montaż ścienny/sufitowy b. zawieszenie sufitowe c. zamocowanie szprychowe parasole HeatRay Montaż ścienny/sufitowy Ścienne klamry montażowe dla paneli ERH występują w trzech rozmiarach 80 mm, 140 mm, 250 mm; rozmiary te odnoszą się do długości ramion poszczególnych klamer. Zawieszenie sufitowe Zawieszenie sufitowe występuje w dwóch opcjach: zawieszenie łańcuchowe lub zawieszenie rurkowe. Długością standardową łańcuchów lub rurek zawieszeniowych jest 900mm, jednakże każde zawieszenie może być dopasowane do indywidualnej aplikacji przez pogłębianie/skracanie długości na miejscu lub poprzez zamówienie odpowiedniej wymaganej długości zawieszenia. Zawieszenie łańcuchowe

7 Zawieszenie rurkowe Uwaga: W przypadku, gdy wymiar A będzie mniejszy niż 250mm, zawieszenie rurkowe nie jest odpowiednie. Należy użyć wówczas zawieszenia łańcuchowego lub wybrać montaż ścienny/sufitowy. Zawieszenie rurkowe na dwa promienniki ERH Osłony przeciwdeszczowe ERH Stan każdego metalowego przedmiotu wystawionego ciągle na działanie wody, bez ochrony, ulegnie pogorszeniu. Dlatego też, jeśli panele ERH będą instalowane w niekrytej zewnętrznej przestrzeni, takiej jak pergola, będą wymagały dodatkowo zamontowania osłon przeciwdeszczowych.

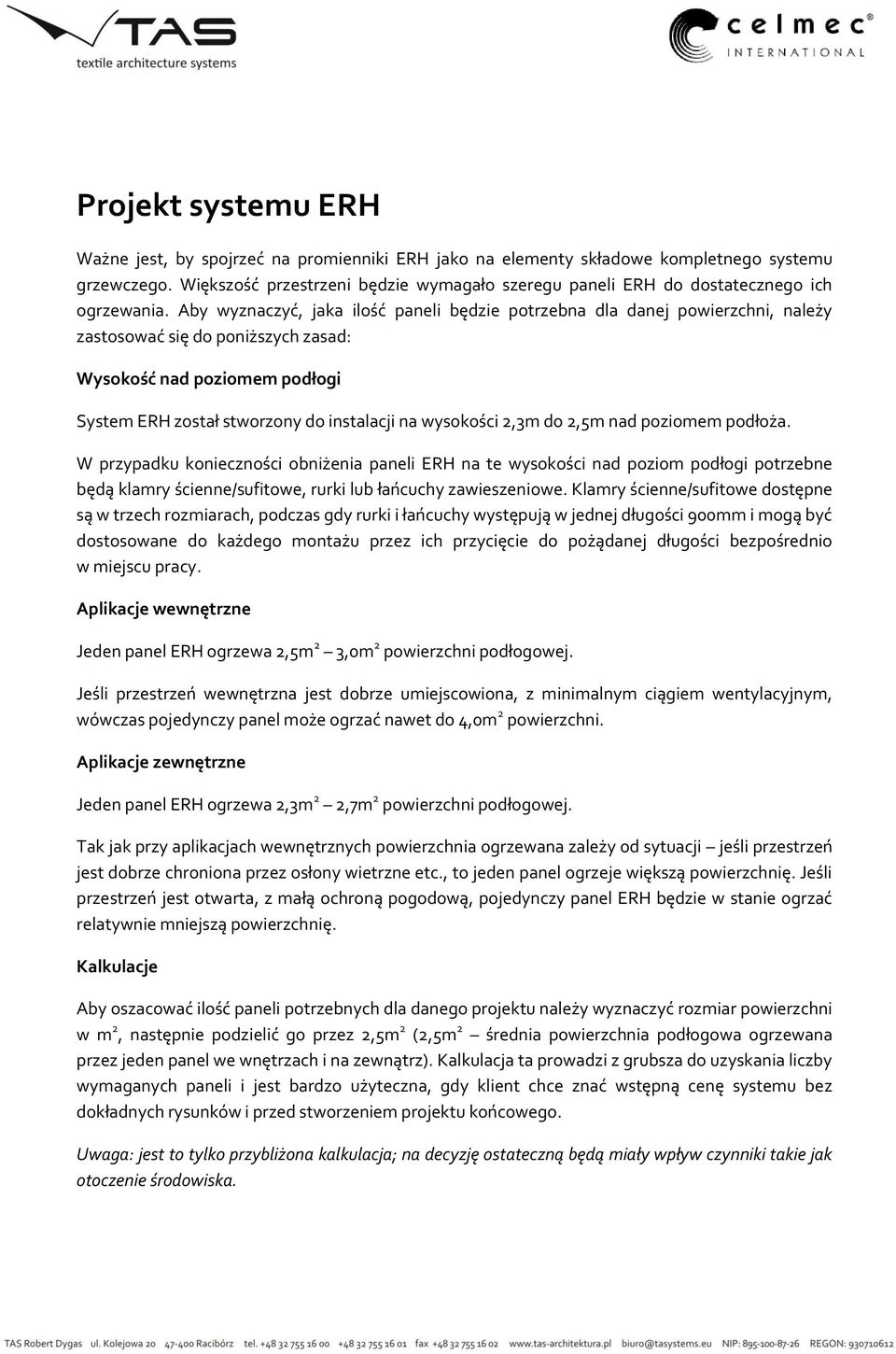

8 Projekt systemu ERH Ważne jest, by spojrzeć na promienniki ERH jako na elementy składowe kompletnego systemu grzewczego. Większość przestrzeni będzie wymagało szeregu paneli ERH do dostatecznego ich ogrzewania. Aby wyznaczyć, jaka ilość paneli będzie potrzebna dla danej powierzchni, należy zastosować się do poniższych zasad: Wysokość nad poziomem podłogi System ERH został stworzony do instalacji na wysokości 2,3m do 2,5m nad poziomem podłoża. W przypadku konieczności obniżenia paneli ERH na te wysokości nad poziom podłogi potrzebne będą klamry ścienne/sufitowe, rurki lub łańcuchy zawieszeniowe. Klamry ścienne/sufitowe dostępne są w trzech rozmiarach, podczas gdy rurki i łańcuchy występują w jednej długości 900mm i mogą być dostosowane do każdego montażu przez ich przycięcie do pożądanej długości bezpośrednio w miejscu pracy. Aplikacje wewnętrzne Jeden panel ERH ogrzewa 2,5m 2 3,0m 2 powierzchni podłogowej. Jeśli przestrzeń wewnętrzna jest dobrze umiejscowiona, z minimalnym ciągiem wentylacyjnym, wówczas pojedynczy panel może ogrzać nawet do 4,0m 2 powierzchni. Aplikacje zewnętrzne Jeden panel ERH ogrzewa 2,3m 2 2,7m 2 powierzchni podłogowej. Tak jak przy aplikacjach wewnętrznych powierzchnia ogrzewana zależy od sytuacji jeśli przestrzeń jest dobrze chroniona przez osłony wietrzne etc., to jeden panel ogrzeje większą powierzchnię. Jeśli przestrzeń jest otwarta, z małą ochroną pogodową, pojedynczy panel ERH będzie w stanie ogrzać relatywnie mniejszą powierzchnię. Kalkulacje Aby oszacować ilość paneli potrzebnych dla danego projektu należy wyznaczyć rozmiar powierzchni w m 2, następnie podzielić go przez 2,5m 2 (2,5m 2 średnia powierzchnia podłogowa ogrzewana przez jeden panel we wnętrzach i na zewnątrz). Kalkulacja ta prowadzi z grubsza do uzyskania liczby wymaganych paneli i jest bardzo użyteczna, gdy klient chce znać wstępną cenę systemu bez dokładnych rysunków i przed stworzeniem projektu końcowego. Uwaga: jest to tylko przybliżona kalkulacja; na decyzję ostateczną będą miały wpływ czynniki takie jak otoczenie środowiska.

9 Odstępy między panelami Nie każda przestrzeń wymagająca ogrzewania jest ukształtowana prosto w kwadracie, dlatego też w innych przypadkach powinny zostać rozważone odległości między poszczególnymi panelami. Zasada: Odległość pomiędzy panelami 1m 1,5m lub 0,1m 1,0 ułożone podłużnie, końcami do siebie. Przykładowy rysunek projektowy
