Czujnik Obecności z wyjściem 1/10V
|
|
- Wacław Nawrocki
- 7 lat temu
- Przeglądów:
Transkrypt
1 J Czujnik Obecności z wyjściem 1/10V Opis produktu / Użytkowanie Czujnik EE812 jest urządzeniem wykrywającym obecność z wyjściem 1/10V, zaprojektowanym do detekcji ruchów o niskiej amplitudzie (np.: osoba siedząca przy biurku). Detekcja za pomocą dwóch czujników piroelektrycznych umiejscowiony pod soczewkami detekcyjnymi (5). Czujnik (6) mierzy ciągle wartość natężenia oświetlenia w pomieszczeniu i porównuje z zadaną wartością potencjometr (2). Podstawa czujnika może być obracana o 90, w ten sposób można regulować obszar detekcji według konfiguracji pomieszczeń. Współpracując z dławikami EVG 1/10V lub ściemniaczami zdalnymi (EV100, EV102) EE812 oferuje możliwość kontroli natężenia oświetlenia. Potencjometry mogą być użyte do ustawienia jednego z trzech możliwych trybów pracy czujnika obecności: Tryb 1: regulacje nieaktywna Tryb 2: regulacja aktywna z predefiniowanymi wartościami oświetlenia Tryb 3: regulacja aktywna w trybie automatycznym Użycie wejścia odwracającego Przycisk podłączony do wejścia może być użyty do odwrócenia stanu wyjścia. Krótkie naciśnięcie odwraca stan wyjścia na czas zdefiniowany potencjometrem (1). Długie przyciśnięcie jest używane do zmiany predefiniowanej wartości poziomu oświetlenia. Tryb 1: regulacja nieaktywna W tym trybie, regulacja jest nieaktywna. Przy wykrytej obecności detektor wysterowuje wyjście do ustawionego poziomu (100% domyślnie), który może być zmodyfikowany lokalnie przez np.: przycisk w pokoju Po zakończeniu tego czasu wyjście jest ustawiane (na 15 minut) na wartość minimalną ustawioną potencjometrem (3) od 0% do 50%. Tryb 2:regulacja aktywna z predefiniowaną lokalnie wartością wyjścia Po detekcji wyjście 1/10V wysterowuje ciągle poziom oświetlenia do predefiniowanej wartości potencjometr (2). Poziom oświetlenia może być modyfikowany lokalnie przez np.: przycisk w pokoju. Tryb 3:regulacja aktywna w trybie automatycznym Po detekcji wyjście 1/10V wysterowuje poziom oświetlenia do predefiniowanej wartości przyciskiem. Domyślna wartość to 500Lux. Tryb testowy: W tym trybie istnieje możliwość sprawdzenia/regulacji obszaru detekcji. Aby wybrać ten tryb należy ustawić potencjometr (1) w pozycji test. Wskaźnik V1 (4) będzie świecił przez 1 sekundę po wykryciu obecności i jeżeli poziom natężenia oświetlenia jest niższy niż ustawiony próg zadziałania. W tym trybie wyjście oświetlenia S1 i S2 są poza kontrolą, ustawienia czasowe będą ignorowane. Tryby pracy: Ustawienia poszczególnych trybów pracy przez regulację potencjometrami: Regulacja nieaktywna: tryb 1 Regulacja aktywna: tryb 2 Regulacja aktywna: tryb 3 Tryb Test
2 Ustawienia poziomów oświetlenia Pozycja Wartość w Lx Typ pomieszczenia potencjometru 1 50 Korytarz Korytarz, WC Praca przy monitorze Biura Laboratoria, sale lekcyjne ON pomiar poziomu oświetlenia nieaktywny Montaż : Załączanie / wyłączanie uaktywniają osoby w obszarze detekcji czujnika. W przypadkach szczególnych uwzględnić należy także ewentualne, niepożądane załączenia spowodowane wpływami obcymi. Możliwe źródła zakłóceń powinny zostać wyeliminowane w trakcie projektowania, ewentualnie przed montażem : Ograniczona widzialność czujnika : ścianki działowe, rośliny lub regały itp. mogą ograniczać obszar detekcji. Ruchy symulowane czujniki obecności interpretują szybkie zmiany temperatury w swoim otoczeniu jako ruch. Przykładowo zmiany temperatury na skutek wyłączenia i załączenia nawiewów ogrzewania, wentylatorów itp. wtedy, gdy strumienie powietrza skierowane są bezpośrednio na soczewkę lub na obiekt w bliskim obszarze detekcji czujnika. zakłócenia nie wywołują obiekty, które wolno się nagrzewają. Obiekty takie nie wpływają na działanie czujnika, konieczne jest jednak zachowanie odległość przynajmniej powyżej 0,5 metra od przewodów grzewczych i radiatorów. lampy załączane i wyłączane w bliskim obszarze detekcji ( żarówki, lamy halogenowe w odległości mniejszej niż 1 metr ) symulują ruch. obiekty ruchome ludzie, roboty, drgające plakaty itp. symulują sygnały ruchu. Opis detektora: Potencjometr regulacja czasu opóźnienia wyłączenia Dioda sygnalizacyjna V1 Potencjometr regulacji minimalnego poziomu ściemnienia oświetlenia Potencjometr ustawiania poziomów natężenia oświetlenia Soczewki detekcyjne Czujnik pomiaru poziomu natężenia oświetlenia

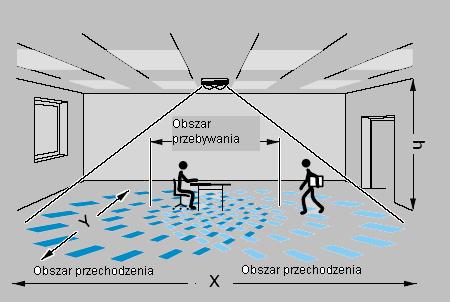

3 Obszary detekcji Dane techniczne : Nr. zamówieniowy EE812 Typ Czujnik obecności Napięcie robocze 230V~+10% / -15% / 50 Hz Nastawy : wartość Lx wyjścia 2 czas załączenia wyjścia 1 minimalny poziom ściemnienia oświetlenia 3 potencjometr : Auto ( 500 Lx ), 5 do 700 Lx, OFF potencjometr : 1-30 minut, potencjometr :0% do 50% Moc załączeniowa : 10A AC1 wyjście 1 ( oświetlenie ) Wyjście V, spadek wartości prądu: max. 50 ma ( regulacja oświetlenia ) Wejście sterowania max. 50 metrów 230 V przełączanie, do manualnego ściemniania; nastawiania / zmiany wartości poziomu oświetlenia ( długie naciskanie przycisku ) Rekomendowana wysokość zawieszenia 2,5 3,5 m LED OFF : Auto, ON : ruch / test Pobór mocy : 1,2W Stopień szczelności IP IP41 Klasa izolacji II IK: IK 03 Przyłącze : Zaciski klatkowe : 1 do 4 mm2 Temperatura otoczenia temperatura magazynowania : -10 C do + 60 C temperatura robocza : 0 C do +45 C Typ obciążenia Dławiki elektroniczne jarzeniowe 1/10V Sterowanie zdalnych ściemniaczy 1/10V (EV100, EV102)
4 Dodatek: Instrukcja podłączanie dla czujnika obecności 360 Moduł zasilający: Wymagania instalacyjne Wymagania dla optymalnej detekcji: -Rekomendowana wysokość, liczona od podłoża, zamontowania detektora : 2,5m 3,5m -W biurach detektor musi być instalowany nad miejscem pracy. -W ciągach komunikacyjnych (korytarz, hol,...) detektor musi być instalowany wzdłuż pomieszczenia -W przypadku współpracy kilku detektorów obszary detekcji powinny zachodzić na siebie -montować z dala od zakłóceń środowiskowych (źródeł ciepła, przedziałów, roślin doniczkowych, wentylacji) Zasilanie: Moduł zasilający może być instalowany na kilka sposobów: - montaż podtynkowy: puszka podtynkowa 60mm, rekomendowana głębokość 50mm - montaż natynkowy: z akcesoriami montażowymi EE813 Podłączanie zgodnie z schematami pokazanymi poniżej. Montaż panelu detekcyjnego z modułem zasilającym zapewniony jest poprzez cztery szpilki. Nieprawidłowe działanie: Wadliwe załączanie oświetlenia: Sprawdzić czy detektor nie jest ustawiony blisko źródła ciepła lub źródła światła, lub nie jest umieszczony nad kanałem wentylacyjnym. Zasięg detektora jest zbyt mały: Sprawdzić czy urządzenie zostało zamontowane na odpowiedniej wysokości i czy jego lokalizacja jest optymalna. Podczas podłączanie kilku detektorów do pracy równoległej upewnić się czy są one zasilane z tej samej fazy jest to wymagane do prawidłowej współpracy kilku detektorów. Przyciski odwracające stan wyjścia (dla EE 811/EE 812) muszą być również połączone do tej samej fazy.
5 Podłączanie Montaż natynkowy Montaż podtynkowy Puszka podtynkowa Sufit Moduł zasilający Puszka natynkowa Łapki rozporowe Śruba 3mm Płytka metalowa Zaciski Głowica detektycjna
Jednokanałowy Czujnik Obecności
J Jednokanałowy Czujnik Obecności Opis produktu/ Użytkowanie Czujnik EE810 jest jednokanałowym urządzeniem wykrywającym obecność, zaprojektowanym do detekcji ruchów o niskiej amplitudzie (np.: osoba siedząca
