Thermocassette HP Dyskretny Thermocassette do montażu zewnętrznego lub w zabudowie

Transkrypt

1 Thermocassette W Grzałki elektryczne 4 modele(i) Thermocassette Dyskretny Thermocassette do montażu zewnętrznego lub w zabudowie Zastosowanie Thermocassette służy do dyskretnego ogrzewania w biurach, łazienkach, szkołach itp. Urządzenie jest przeznaczone do montażu zewnętrznego lub w zabudowie i doskonale nadaje się do ogrzewania kompleksowego i miejscowego, na przykład recepcji. Po zamontowaniu w suficie podwieszanym, jest dobrze chroniony przed uszkodzeniami, a w razie potrzeby może zostać łatwo przeniesiony (modele z przewodem i wtyczką). Komfort Promienniki oferują łagodne, przyjemne ciepło, zapewniając indywidualny komfort poprzez ogrzewanie miejscowe i strefowe. Ponadto, potrafią doskonale chronić przed przeciągami od okien. Brak ruchomych części oznacza cichy system, który nie generuje ruchu powietrza, przyczyniając się do zdrowszego klimatu wnętrza poprzez ograniczenie roznoszenia kurzu, bakterii i zapachów. Praca i oszczędności Promienniki są proste i elastyczne w montażu i wymagają minimum konserwacji. Montaż sufitowy pozostawia wolne ściany i zwiększa bezpieczeństwo. Promienniki oferują natychmiastowe ciepło, pozwalając obniżyć temperaturę pomieszczenia przy zachowaniu komfortu. Wzornictwo Montaż w zabudowie czyni z promiennika integralną część sufitu. Specyfikacja produktu Promienniki kasetowe są dostępne w dwóch wersjach: - 300/600, do sufitów podwieszanych. IP /605, model standardowy z uchwytami, przystosowany do pomieszczeń zagrożonych pożarem i zalecany do użytku w budynkach gospodarskich. IP55. Niska temperatura powierzchni (maks. 100 C) sprawia, że promienniki kasetowe można stosować w niskich pomieszczeniach. Nie występuje ryzyko poparzenia osób w ich pobliżu. Odporna na korozję obudowa wykonana z ocynkowanych i polakierowanych proszkowo płyt stalowych. Kolor: RAL Wysokość montażu < 3 m Projekt i specyfikacje mogą ulec zmianie bez uprzedzenia.

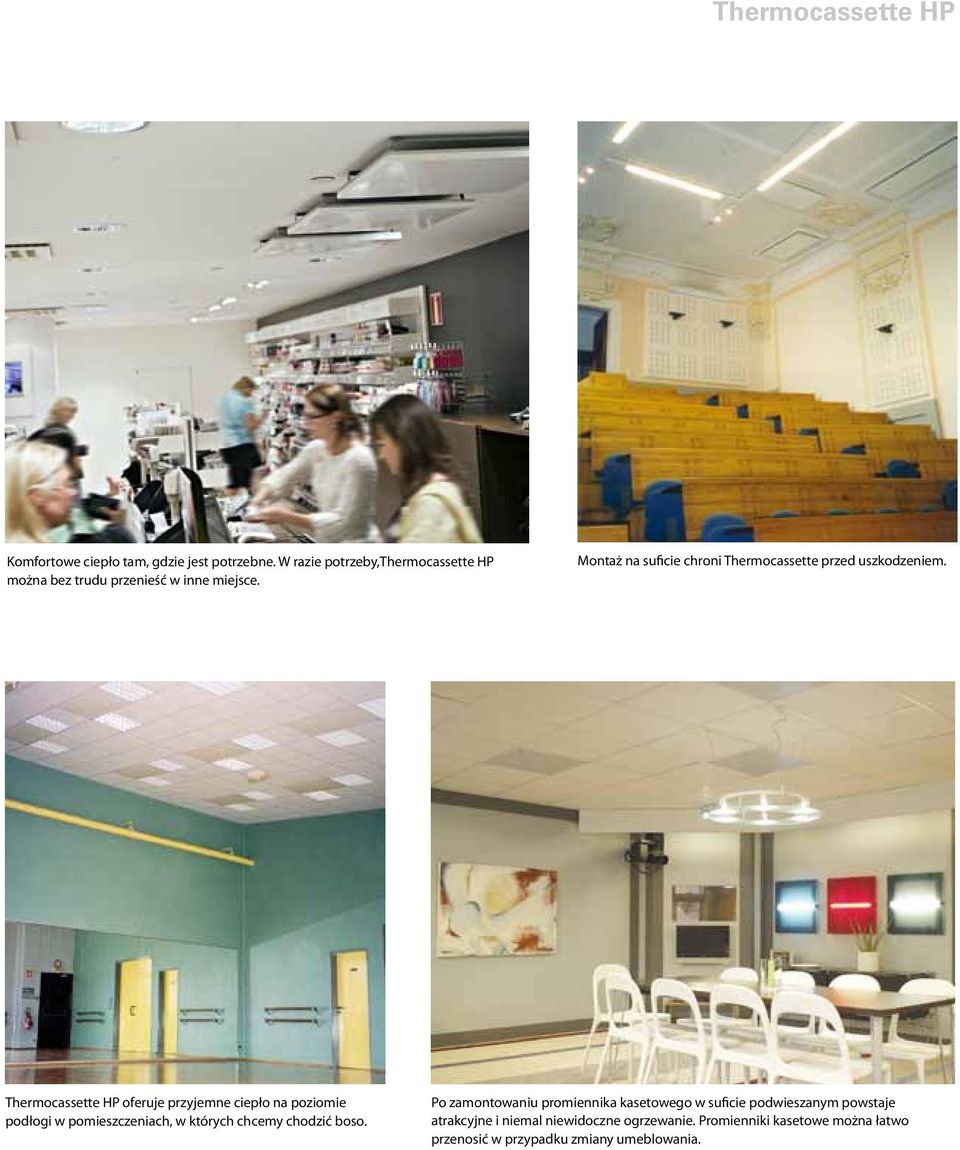

2 Thermocassette Komfortowe ciepło tam, gdzie jest potrzebne. W razie potrzeby,thermocassette można bez trudu przenieść w inne miejsce. Montaż na suficie chroni Thermocassette przed uszkodzeniem. Thermocassette oferuje przyjemne ciepło na poziomie podłogi w pomieszczeniach, w których chcemy chodzić boso. Po zamontowaniu promiennika kasetowego w suficie podwieszanym powstaje atrakcyjne i niemal niewidoczne ogrzewanie. Promienniki kasetowe można łatwo przenosić w przypadku zmiany umeblowania.

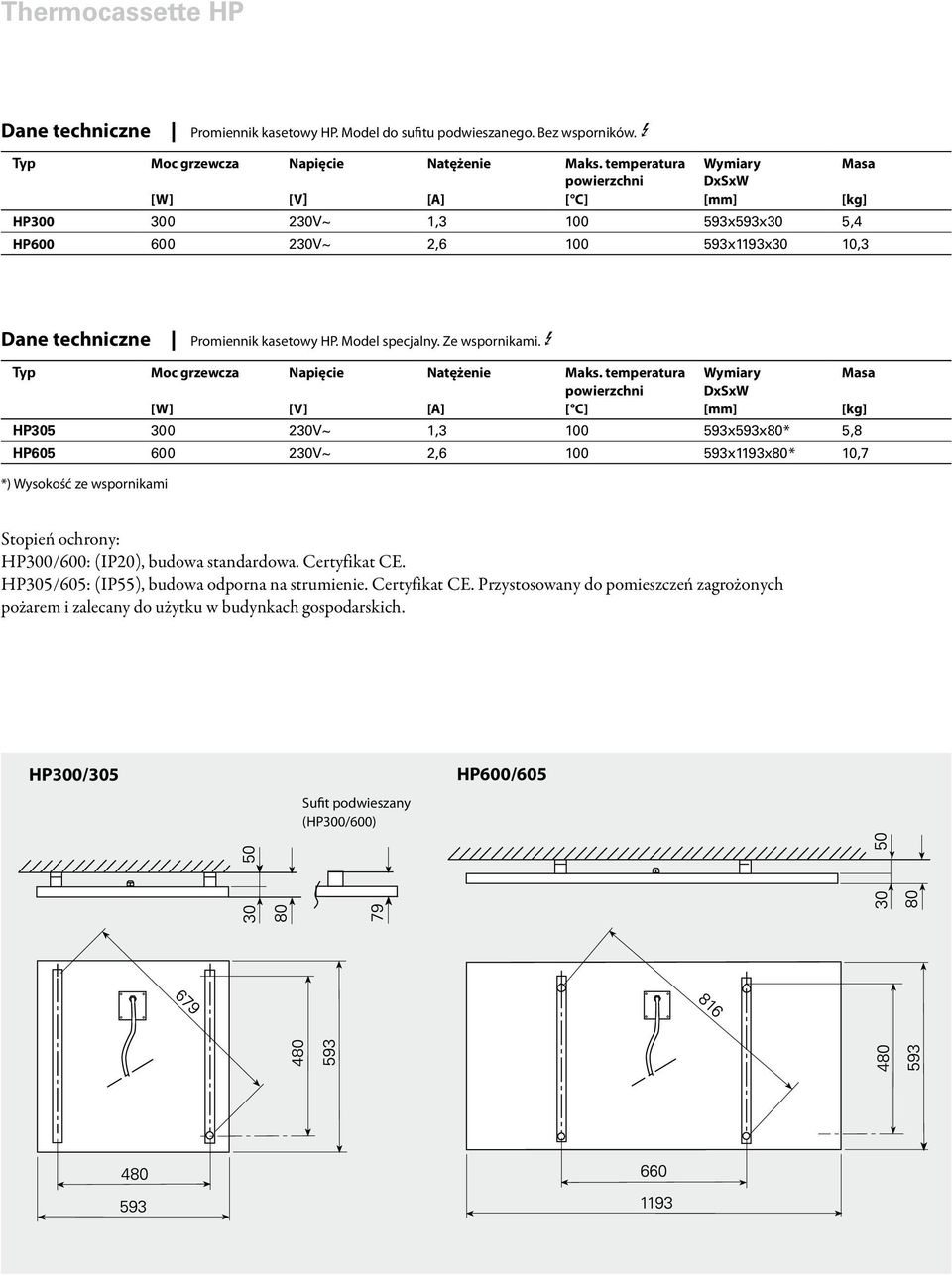

3 Thermocassette Dane techniczne Promiennik kasetowy. Model do sufitu podwieszanego. Bez wsporników. 3 Typ Moc grzewcza [W] Napięcie [V] Natężenie [A] Maks. temperatura powierzchni [ C] Wymiary DxSxW Masa [kg] V~ 1, x593x30 5, V~ 2, x1193x30 10,3 Dane techniczne Promiennik kasetowy. Model specjalny. Ze wspornikami. 3 Typ Moc grzewcza [W] Napięcie [V] Natężenie [A] Maks. temperatura powierzchni [ C] Wymiary DxSxW Masa [kg] V~ 1, x593x80* 5, V~ 2, x1193x80* 10,7 *) Wysokość ze wspornikami Stopień ochrony: 300/600: (IP20), budowa standardowa. Certyfikat CE. 305/605: (IP55), budowa odporna na strumienie. Certyfikat CE. Przystosowany do pomieszczeń zagrożonych pożarem i zalecany do użytku w budynkach gospodarskich. 300/305 Sufit podwieszany (300/600) 600/605

4 Thermocassette Umieszczenie, montaż i instalacja Lokalizacja Aby oszacować w przybliżeniu liczbę promienników wymaganych do pokrycia danej powierzchni, stosuje się wzór: Min. liczba grzejników = Powierzchnia budynków [m 2 ] Wysokość montażu [m] Wysokość montażu [m] Ten wzór umożliwia ogólne obliczenie minimalnej liczby promienników, które pozwolą zapewnić komfort. W celu obliczenia odpowiedniej mocy poszczególnych promienników, należy obliczyć całkowite zapotrzebowanie na ogrzewanie patrz Poradnik techniczny. Rys. 1: Montaż w suficie podwieszanym. Montaż Modele 300/600 są przeznaczone do montażu w suficie podwieszanym. Modele 305/605 mogą być montowane w suficie podwieszanym, ale głównie są przeznaczone do montażu na suficie lub do zawieszenia na linkach. Zestaw linek montażowych stanowi wyposażenie dodatkowe. Minimalna odległość montażowa, patrz Rys. 2. Przyłącze Modele 300/600 są wyposażone w 4-metrowy przewód z wtyczką, a także specjalne gniazda, które bardzo ułatwiają łączenie. Modele 305/605 są wyposażone w 1,8-metrowy przewód bez wtyczki. Min. odległość Sufit A 80 Ściana, długi bok urządzenia B 50 Ściana, krótki bok urządzenia B 50 Przeszkoda C 500 Podłoga D 1800 Rys. 2: Minimalna odległość montażowa.

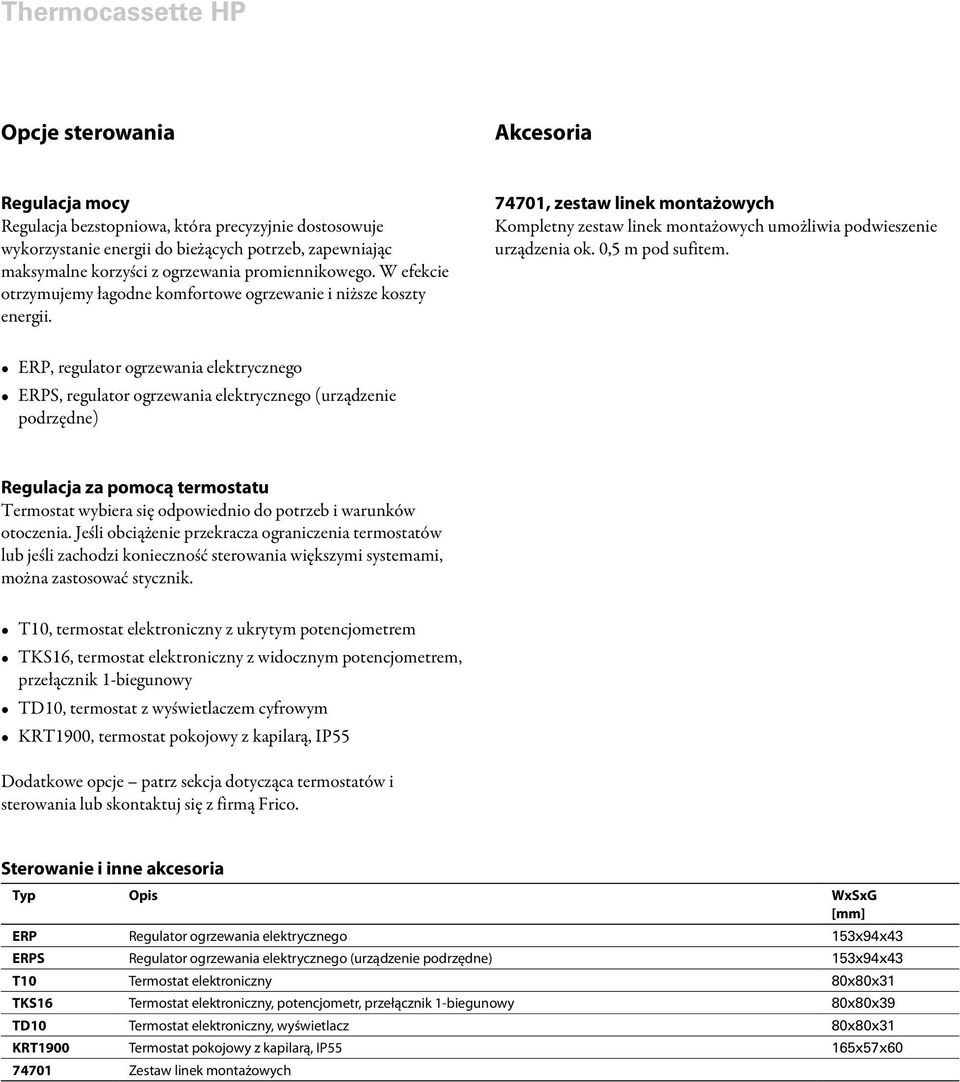

5 Thermocassette Opcje sterowania Akcesoria Regulacja mocy Regulacja bezstopniowa, która precyzyjnie dostosowuje wykorzystanie energii do bieżących potrzeb, zapewniając maksymalne korzyści z ogrzewania promiennikowego. W efekcie otrzymujemy łagodne komfortowe ogrzewanie i niższe koszty energii , zestaw linek montażowych Kompletny zestaw linek montażowych umożliwia podwieszenie urządzenia ok. 0,5 m pod sufitem. ERP, regulator ogrzewania elektrycznego ERPS, regulator ogrzewania elektrycznego (urządzenie podrzędne) Regulacja za pomocą termostatu Termostat wybiera się odpowiednio do potrzeb i warunków otoczenia. Jeśli obciążenie przekracza ograniczenia termostatów lub jeśli zachodzi konieczność sterowania większymi systemami, można zastosować stycznik. T10, termostat elektroniczny z ukrytym potencjometrem TKS16, termostat elektroniczny z widocznym potencjometrem, przełącznik 1-biegunowy TD10, termostat z wyświetlaczem cyfrowym KRT1900, termostat pokojowy z kapilarą, IP55 Dodatkowe opcje patrz sekcja dotycząca termostatów i sterowania lub skontaktuj się z firmą Frico. Sterowanie i inne akcesoria Typ Opis WxSxG ERP Regulator ogrzewania elektrycznego 153x94x43 ERPS Regulator ogrzewania elektrycznego (urządzenie podrzędne) 153x94x43 T10 Termostat elektroniczny 80x80x31 TKS16 Termostat elektroniczny, potencjometr, przełącznik 1-biegunowy 80x80x39 TD10 Termostat elektroniczny, wyświetlacz 80x80x31 KRT1900 Termostat pokojowy z kapilarą, IP55 165x57x Zestaw linek montażowych

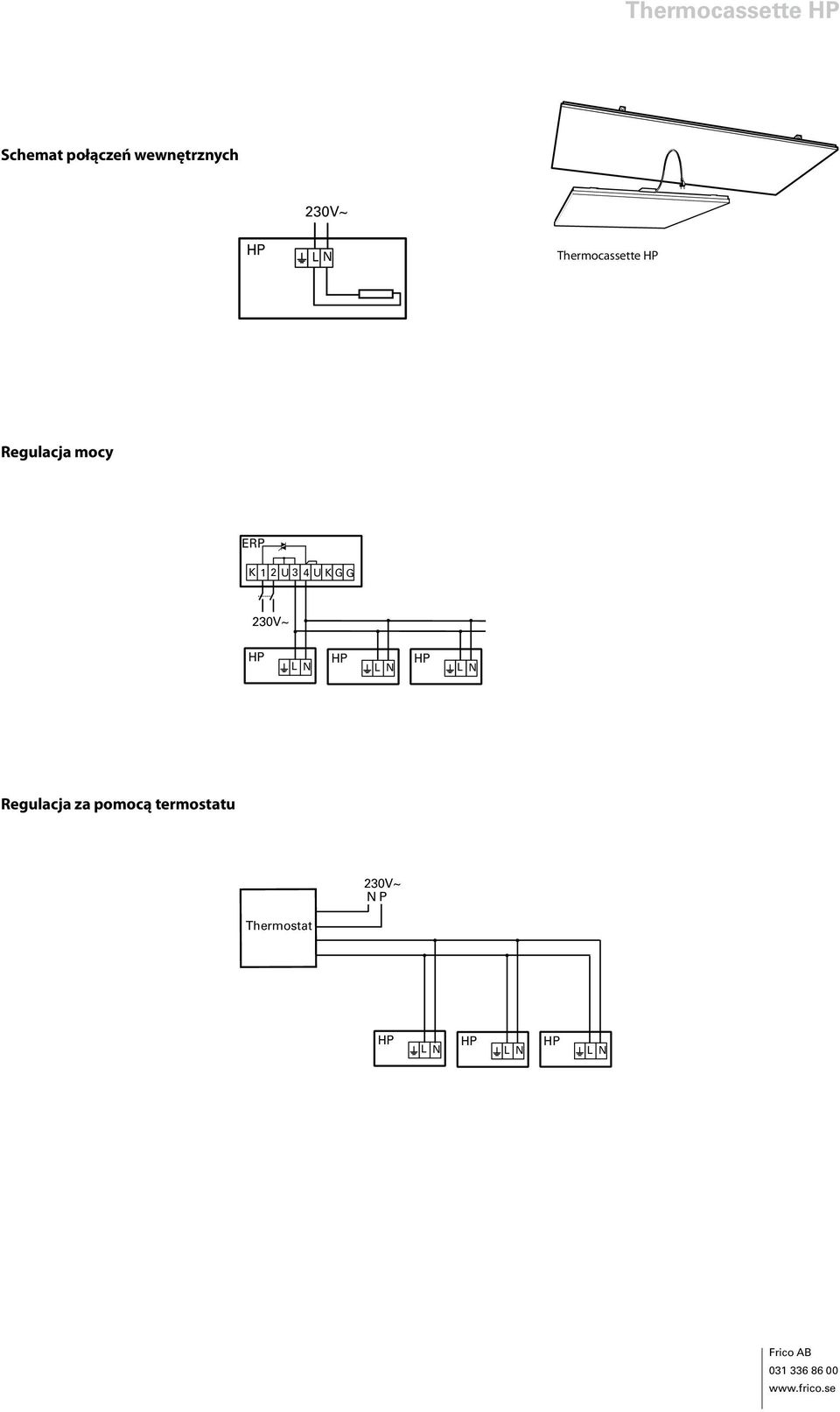

6 Thermocassette Schemat połączeń wewnętrznych 230V~ Thermocassette Regulacja mocy ERP K 1 2 U 3 4 U K G G 230V~ Regulacja za pomocą termostatu 230V~ N P Thermostat Frico AB
