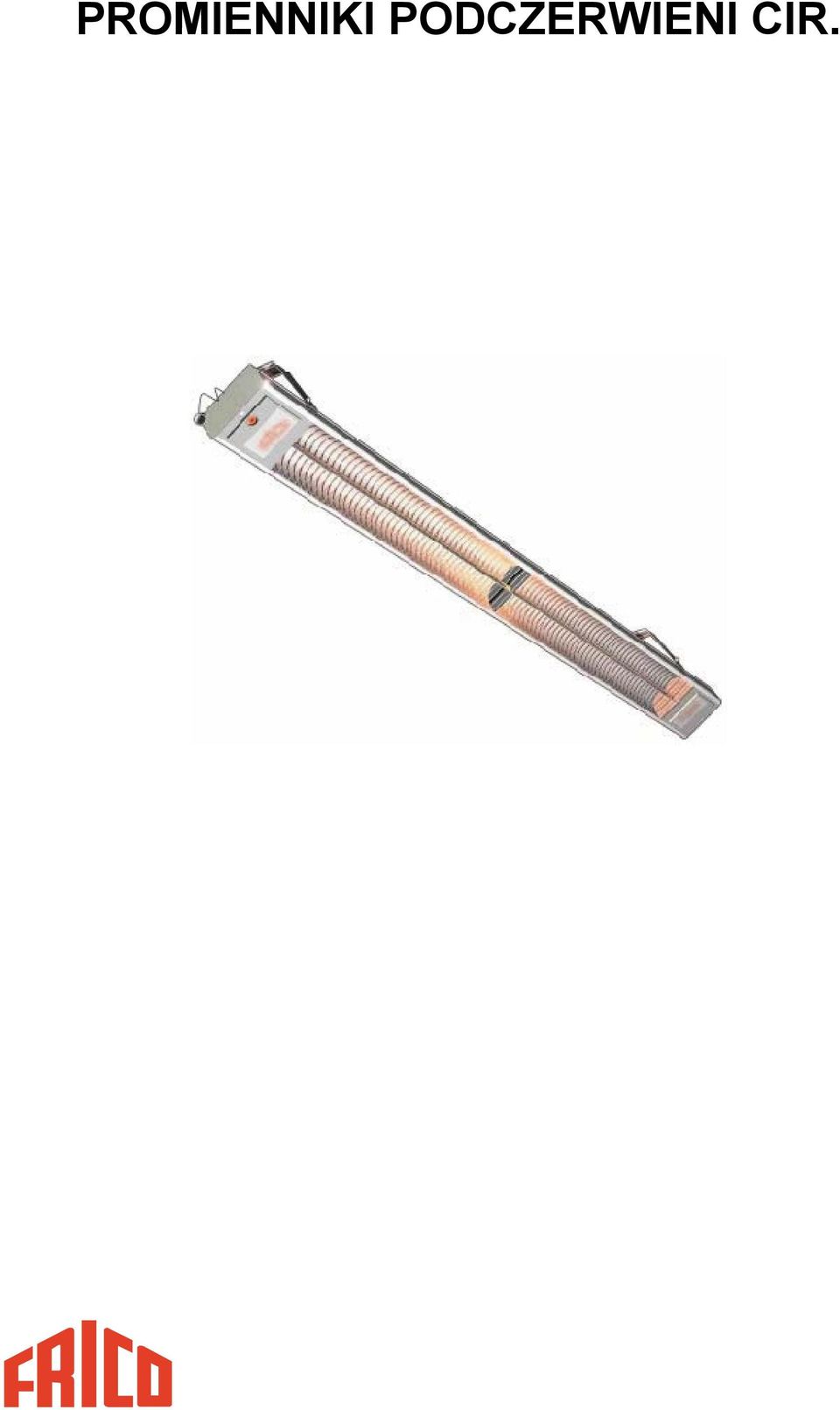

1 PROMIENNIKI PODCZERWIENI CIR.

2 2 PROMIENNIK PODCZERWIENI W. Wsporniki do montowania do ściany lub sufitu. Kratka zabezpieczająca. Odbłyśnik wykonany z gładko polerowanego aluminium o maksymalnej odporności na korozję. Ciepło emitowane jest pod katem 60 o. Blacha stalowa powlekana alucynkiem (odpowiednie zabezpieczenie przed korozją) CHARAKTERYSTYKA. Promiennik CIR jest przede wszystkim przeznaczony do zapewnienia komfortu cieplnego: w altanach, na balkonach, tarasach restauracyjnych itd. Może być również stosowany do punktowego ogrzewania w magazynach i warsztatach. Montaż Należy przestudiować rysunki na str. 3 i 4. Bardzo ważne jest przestrzeganie minimalnych odległości. Promiennik musi być montowany w taki sposób, aby dłuższa oś urządzenia była w płaszczyźnie poziomej. Nie można montować promiennika w miejscu, gdzie istnieje niebezpieczeństwo polania wodą. Promiennik nie może być instalowany bezpośrednio pod gniazdem elektrycznym. Wsporniki montażowe umożliwiają montaż promiennika w trzech pozycjach: równolegle do ściany/sufitu, pod kątem 18 lub 36. Należy: - wybrać wymagane położenie promiennika, przymocuj wsporniki do ściany lub sufitu. -wywiercić otwory 5mm, odległość c-c 25mm. -przymocować promiennik do wsporników i zabezpieczyć używając dostarczonych śrub (104 mm długość) i nakrętek. Promiennik dostępny jest w dwóch wariantach: - CIR 100 o mocy 500, 1000,1500 i 2000W, - CIR 200 o takich samych mocach, jak CIR100, dodatkowo wyposażonych w wbudowany wyłącznik. Instalacja elektryczna Instalacji powinien dokonywać wykwalifikowany elektryk. Instalacja powinna być wyposażona w rozłącznik z odstępami pomiędzy stykami, co najmniej 3 mm. Schemat elektryczny jest usytuowany na wewnętrznej stronie pokrywy promiennika. Uwaga: Wszystkie prace związane z instalacją elektryczną mogą być wykonywane wyłącznie gdy urządzenie jest odłączone od źródła zasilania. Użyte dławice elektryczne muszą zapewniać odpowiednią klasę zabezpieczenia.

3 3 Problem z zawilgoceniem Jeżeli urządzenie jest zabezpieczone za pomocą wyłącznika różnicowo-prądowego i zabezpieczenie zadziała w momencie uruchamiania promiennika, najprawdopodobniej spowodowane jest to zawilgoceniem elementu grzewczego. Nie powinno być to odbierane jako awaria urządzenia. Można ten problem usunąć poprzez krótkotrwałe podłączenie urządzenia do gniazda niewyposażonego w wyłącznik różnicowoprądowy. Aby nie dochodziło do tego typu sytuacji, promiennik powinien być regularnie włączany. Bezpieczeństwo Podczas pracy promiennika, powierzchnie urządzenia są gorące. Promiennik nie powinien być częściowo ani całkowicie zakrywany łatwopalnym materiałem. Doprowadzenie do takiego stanu może zwiększyć ryzyko pożaru. Przeglądy Jeżeli promiennik jest zabrudzony, powinien być wyczyszczony sprężonym powietrzem. Jeżeli na odbłyśniku pojawią się większe zabrudzenia, powinien być wymieniony przez autoryzowany serwis. Nie powinno się czyścić odbłyśnika żadnymi detergentami chemicznymi ze względu na możliwość uszkodzenia powierzchni ochronnej. WYMIARY I MONTAŻ.

4 4 WYMIARY I MONTAŻ. Typ Moc [W] 230V~ 400V2~ A B* B(min) CIR X CIR X X CIR X X CIR X X CIR X CIR X X CIR X CIR X [*] zalecana odległość

5 5 SCHEMATY PODŁĄCZEŃ ELEKTRYCZNYCH. WYPOSAŻENIE DODATKOWE. Typ Wyposażenie dodatkowe Wymiary HxBxD (mm) CIRC Płynny regulator mocy 145x95x85 TIM120 Przekaźnik czasowy 80x75x70 TIM240 Przekaźnik czasowy 80x75x70 CIRC - T Płynny regulator mocy max do 2 kw. Zapotrzebowanie ciepła nastawiane zewnętrznym regulatorem. Klasa zabezpieczenia IP44. Elektryczny regulator czasowy TIM-120, Można również podłączyć regulator czasowy 2 lub 4 godzinny. Po upływie ustawionego czasu nagrzewanie jest wyłączone. Producent zastrzega sobie prawo do dokonywania zmian danych technicznych.
