1 Modu owe kurtyny powietrzne

2 Mając ponad 50 lat doœwiadczenia w produkcji kurtyn powietrznych firma SHEARFLOW LTD zapewnia tradycyjną jakość, niezawodność i nowoczesny kształt. Liczne budynki wyposażone są w unikalny typoszereg urządzeń firmy SHEARFLOW. Producent wykorzystuje swoje bogate doświadczenie w technologii produkcji kurtyn powietrznych. Istotą asortymentu firmy SHEARFLOW jest idea modułowości indywidualne urządzenie, które jest zaprojektowane do łączenia ze sobą, pozwalając na zabezpieczenie wejść o każdej szerokości zapewniając ciągłą barierę powietrzną. Blokujący element końcowy modułu pozwala na szybki i łatwy montaż paneli o różnych długościach (1m i 1,5m). Dzięki modułowości nawet największe urządzenia są łatwe w montażu, transporcie czy w magazynowaniu. Konstrukcja i wygląd kurtyn odpowiada zapotrzebowaniu takich obiektów jak sklepy, hotele czy biura. Kurtyny SHEARFLOW nie tylko mają estetyczny wygląd, ale również łączą wysoką jakość wykonania z niskim hałasem, generując barierę powietrzną o dużej prędkości. Chronią wejścia o każdej szerokości. Rzeczywiście wszędzie tam gdzie jest potrzeba otwierania drzwi, SHEARFLOW może zaoferować rozwiązania ochronne. Strona Typ kurtyn Rekomendowana maksymalna wysokoœæ monta u 1 S6 Seria kompaktowa ma³e wejœcia 2 S10 Seria komercyjna 2,5m 3 S15 Seria komercyjna 3,5m 4 S10/15 Seria do zabudowy 2,5 / 3,5m 5 Wymiary i system sterowania 6 Informacja techniczna i wymiarowa Aby wybrać właściwe urządzenie: Kurtyna modułowa firmy SHEARFLOW może być dostarczona jako elektryczna (E), wodna (W), lub jako zimna (A). Wybór właściwej kurtyny jest prosty. Wybierz właściwą serię w zależności od wysokości drzwi i wymaganej ilości modułów zależnych od szerokości drzwi. Kurtyny muszą pokrywać całą szerokość otworu. Moduły łączy się zestawem montażowym patrz strona 6. Przedstawione wysokości montażu są tylko sugestią, a właściwy wybór kurtyn musi uwzględniać specyfikę obiektu na którym mają one pracować.

3 Seria - S6 Seria - S6 Seria S6 jest zaprojektowana tak aby w najbardziej efektywny sposób rozwiązać problem zimnego ciągu powietrza w mniejszych otworach drzwiowych. Pomimo małych wymiarów i kompaktowej konstrukcji seria S6 łączy duży strumień z niskim hałasem i rzetelną technologią. S6 posiada wbudowany regulator prędkości i mocy. Urządzenia te są łatwe i szybkie w montażu. Opcjonalnie dostępne są uchwyty do montażu sufitowego lub pod kątem. Stalowa obudowa pomalowana jest proszkowo na biało, elementy montażowe boczne są również białe a kratka wlotowa wykonana jest z aluminium. Typ Moc kw WYMIARY LxHxW mm Prąd A NAPIÊCIE ZasilaniA Maks. strumień POWIETRZA (m 3 /h) POZIOM HałasU db(a) (wysoki/niski)* S6-80A 0 840x160x V/1faza S6-80E 0/2.25/ x160x V/1faza * Warunki: Odległość od urządzenia 5 m, współczynnik kierunkowy 2, powierzchnia absorpcji 200 m 2. Wszystkie modele S6 mają wbudowane sterowanie. Ogólne wymiary i wymiary montażowe - patrz str. 5 Waga (kg) S6-80A 0 840x160x V/ S6-80E 0/2.25/ x160x V/

4 Seria - S10 Seria - S10 Seria S10 stanowi najbardziej popularny rodzaj modułowych kurtyn firmy SHEARFLOW. Znajdują zastosowanie w biurach, sklepach, holach oraz w innych obiektach komercyjnych. S10 łączy estetyczny wygląd z wysoką jakością wykonania i niskim hałasem. Moduły mogą być montowane pojedynczo w drzwiach o szerokościach do 1,5 m a łącząc kurtyny ze sobą zapewniają ciągłą barierę powietrzną na każdą szerokość drzwi o wysokości maksymalnie do 2,5 m. Kurtyny S10 nie są wyposażane we własne elementy sterownicze. Zewnętrzny panel sterujący pozwala na centralną kontrolę w zasadzie każdej ilości połączonych kurtyn. Wysoka jakość wykonania jest zapewniona poprzez zastosowanie wentylatora tangensoidalnego o niskim poziomie hałasu, połączonego z silnikiem o dużej mocy z podwójnym wałkiem o dużej żywotności. Konstrukcja jest trwała: obudowa ze stali ocynkowanej pomalowanej na biało, kratka wlotowa wykonana jest z aluminium. Typ Moc kw WYMIARY LxHxW mm Prąd A NAPIÊCIE ZasilaniA Maks. strumień POWIETRZA (m 3 /h) POZIOM HałasU db(a) (wysoki/niski)* Waga (kg) S10-100A x200x V/ 1faza /45 15 S10-100A x200x V/ /45 15 S10-100E 0/4.5/9 1064x200x V/ 3fazy /45 19 S10-100E 0/4.5/9 1064x200x V/ /45 19 S10-100W 0/8.4* 1064x200x V/ 1faza /47 18 S10-100W 0/8.4* 1064x200x V/ /47 18 S10-150A x200x V/ 1faza /40 22 S10-150A x200x V/ /40 22 S10-150E 0/6.75/ x200x V/ 3fazy /40 24 S10-150E 0/6.75/ x200x V/ /40 24 S10-150W 0/13.2* 1564x200x V/ 1faza /40 24 S10-150W 0/13.2* 1564x200x V/ /40 24 * LP HW przy 82/71 0 C (inne moce/dane techniczne - na życzenie) ** Warunki: Odległość od urządzenia 5 m, współczynnik kierunkowy 2, powierzchnia absorpcji 200 m 2. + Na fazę. Wszystkie modele S10 nie mają wbudowanego sterowania. Ogólne wymiary i wymiary montażowe - patrz str

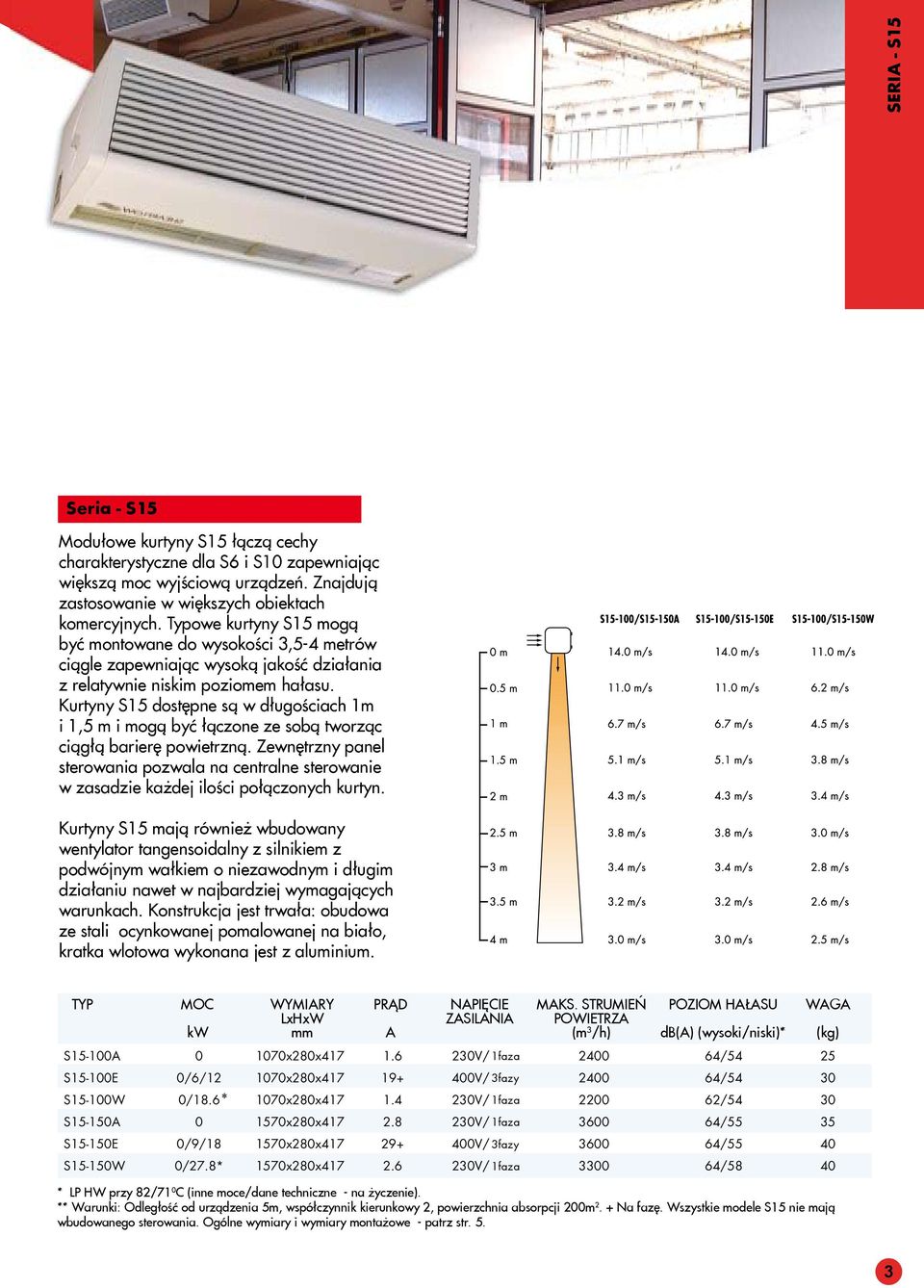

5 Seria - S15 Seria - S15 Modułowe kurtyny S15 łączą cechy charakterystyczne dla S6 i S10 zapewniając większą moc wyjściową urządzeń. Znajdują zastosowanie w większych obiektach komercyjnych. Typowe kurtyny S15 mogą być montowane do wysokości 3,5-4 metrów ciągle zapewniając wysoką jakość działania z relatywnie niskim poziomem hałasu. Kurtyny S15 dostępne są w długościach 1m i 1,5 m i mogą być łączone ze sobą tworząc ciągłą barierę powietrzną. Zewnętrzny panel sterowania pozwala na centralne sterowanie w zasadzie każdej ilości połączonych kurtyn. Kurtyny S15 mają również wbudowany wentylator tangensoidalny z silnikiem z podwójnym wałkiem o niezawodnym i długim działaniu nawet w najbardziej wymagających warunkach. Konstrukcja jest trwała: obudowa ze stali ocynkowanej pomalowanej na biało, kratka wlotowa wykonana jest z aluminium. Typ Moc kw WYMIARY LxHxW mm Prąd A NAPIÊCIE ZasilaniA Maks. strumień POWIETRZA (m 3 /h) POZIOM HałasU db(a) (wysoki/niski)* Waga (kg) S15-100A x280x V/ 1faza /54 25 S15-100A x280x V/ /54 25 S15-100E 0/6/ x280x V/ 3fazy /54 30 S15-100W 0/18.6* 1070x280x V/ 1faza /54 30 S15-100E 0/6/ x280x V/ /54 30 S15-100W 0/ x280x V/ /54 30 S15-150A x280x V/ 1faza /55 35 S15-150A x280x V/ /55 35 S15-150E 0/9/ x280x V/ 3fazy /55 40 S15-150E 0/9/ x280x V/ /55 40 S15-150W 0/27.8* 1570x280x V/ 1faza /58 40 S15-150W 0/27.8* 1570x280x V/ /58 40 * LP HW przy 82/71 0 C (inne moce/dane techniczne - na życzenie). ** Warunki: Odległość od urządzenia 5m, współczynnik kierunkowy 2, powierzchnia absorpcji 200m 2. + Na fazę. Wszystkie modele S15 nie mają wbudowanego sterowania. Ogólne wymiary i wymiary montażowe - patrz str

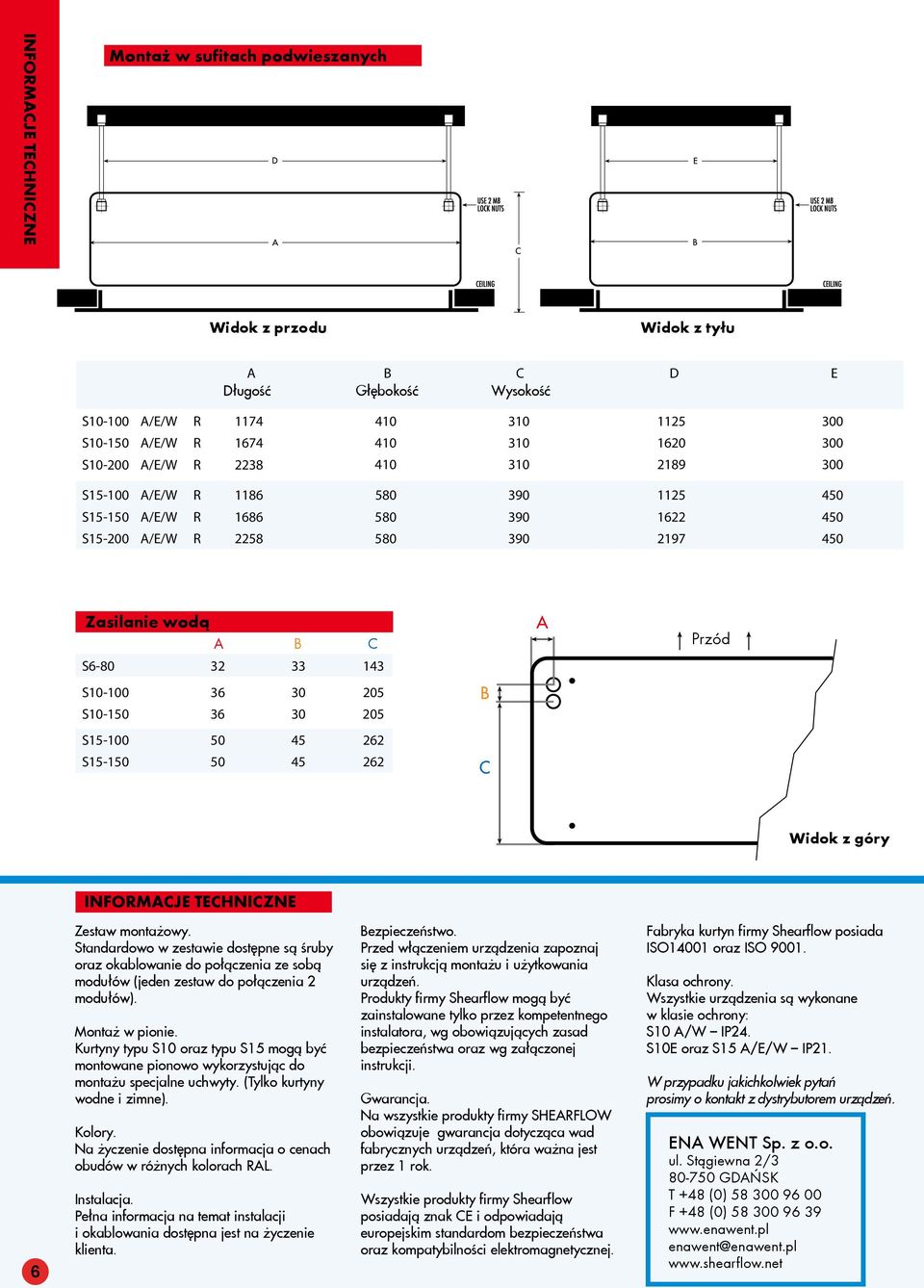

6 Seria do zabudowy - S10 / S15 Seria do zabudowy - S10 / S15 Typ Moc kw Prąd S10-100AR V/ 1faza 21.3 S10-100ER 0/4.5/ V/ 3fazy 28.3 S10-100WR 0/8.4* V/ 1faza 27.3 S10-150AR V/ 1faza 29.6 S10-150ER 0/6.75/ V/ 3fazy 39.6 S10-150WR 0/13.2* V/ 1faza 37.1 S10-200AR V/ 1faza 39.1 S10-200ER 0/9/ V/ 3fazy 53.1 S10-200WR 0/ V/ 1faza 51.1 S15-100AR V/ 1faza 40.8 S15-100ER 0/6/ V/ 3fazy 44.8 S15-100WR 0/18.6* V/ 1faza 43.8 S15-150AR V/ 1faza 53.2 S15-150ER 0/9/ V/ 3fazy 58.2 S15-150WR 0/ V/ 1faza 57.2 S15-200AR V/ 1faza 78.9 S15-200ER 0/12/ V/ 3fazy 86.9 S15-200WR 0/ V/ 1faza 84.9 A NAPIÊCIE ZasilaniA Waga (kg) Zarówno seria S10 jak i S15 jest dostępna w wersji do zabudowy z możliwością bezpiecznej i prostej instalacji w suficie podwieszanym. Kurtyny z serii do zabudowy mogą zabezpieczyć wejścia do wysokości 2,5 m (S10/R) lub 3,5 m (S15/R) i do 2 metrów szerokości. Wewnątrz kurtyna jest identyczna jak w modelach standardowych, ale dostarczana jest z gotową, specjalną, trwałą, stalową oprawą. Oprawa może być podwieszona do konstrukcji nośnej za pomocą różnego rodzaju mocowań. System kurtyn do zabudowy firmy SHEARFLOW pozwala na szybki i wygodny montaż. Dostarczana oprawa sufitowa sprawia, że elementy kurtyn są montowane solidnie, a konserwacja jest bezpieczna. Każde urządzenie do zabudowy dostarczane jest z kratką sufitową. Kurtyny nie są dostarczane z elementami sterującymi, ale wszystkie standardowe, zewnętrzne panele sterownicze mogą być użyte do kurtyn do zabudowy. * LP HW przy 82/71 0 C (inne moce/dane techniczne - na życzenie). Dla wartości strumienia i wielkości hałasu zobacz charakterystyki S10/S15. (Na faktyczny poziom hałasu ma wpływ oddziaływanie sufitu oraz metoda montażu). 4

7 Wymiary urz¹dzeñ Widok z przodu ściana tylna, punkty montażu ściennego WYMIARY Przód Widok z góry. Monta sufitowy (S10 4xM6 / S15 4xM8) A B C D E F G H Długość G³êbokoœæ Wysokoœæ S6-80 A/E Nie dotyczy - u yj zestawu monta owego MB6 S A/E/W S A/E/W S A/E/W S A/E/W Wszystkie wymiary w mm Otwory do zawieszenia Wejście okablowania Podłączenia wodne (wszystkie modele typu W) Opcjonalne podłączenia wodne S20 Sterowanie 6 SB SBO Modułowe kurtyny firmy Shearflow (z wyjątkiem serii S6) są dostarczane bez wbudowanych elementów sterujących, dzięki czemu mogą być one umieszczane w dowolnym, wygodnym dla obsługi miejscu. Standardowo kurtyny są sterowane ręcznie wykorzystując włącznik włącz/wyłącz. Ta metoda jest odpowiednia dla wejść, które są ciągle otwarte lub gdy są często otwierane. Shearflow zapewnia różnorodne elementy sterujące: Standardowe panel sterownicze: Każdy panel SBO (urządzenie wodne lub zimne) lub SB (urządzenie elektryczne) może być wykorzystane do sterowania jednej lub wielu kurtyn i mogą być montowane w odległości do 20 m od kurtyny. Panele te pozwalają na sterowanie w postaci: włącz/wyłącz, 1 bieg/2 bieg, pół mocy / cała moc (wersja elektryczna). Termostat (RTE/TS2). Termostat może być wykorzystany do włączania całej kurtyny jak i do sterowania funkcją grzania. Termostat stosujemy tam gdzie używamy kurtyn ciepłych. Zawory (VR20/25). Do sterowania kurtyn wodnych możemy zaproponować różnego rodzaju zawory wraz z siłownikami. Zasilanie wody do kurtyn wodnych powinno być zawsze indywidualnie zaizolowane. Zawory odcinające nie są dostarczane z kurtynami. Drzwi (MDCT3). Na życzenie oferujemy różnorodne wyłączniki krańcowe aktywujące kurtynę przy otwieraniu drzwi. BMS. Na życzenie klienta możemy zaproponować sterowanie kurtyn współpracujące z systemem BMS. 5
