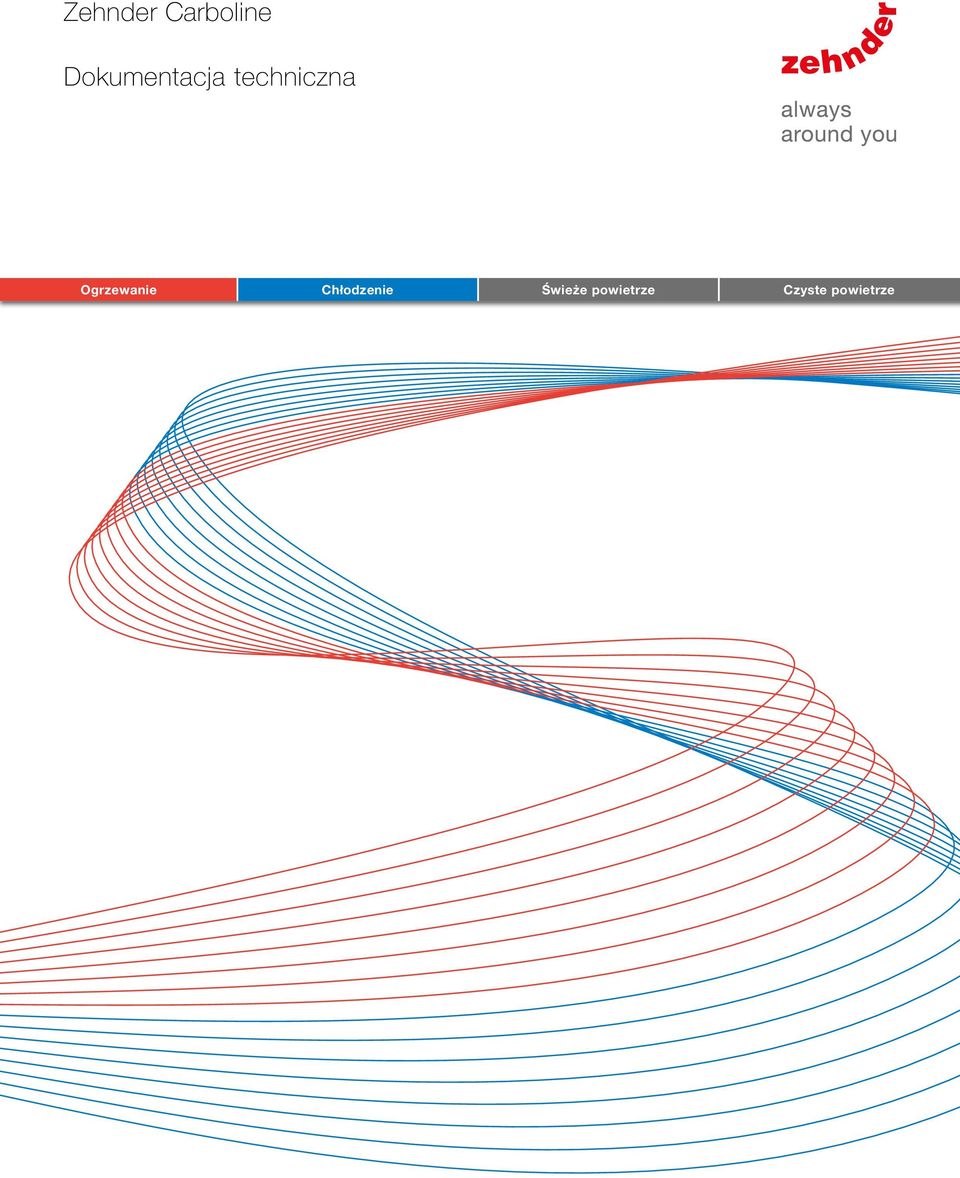

1 Dokumentacja techniczna Ogrzewanie Chłodzenie Świeże powietrze Czyste powietrze

2 Przegląd modeli Wymiary standardowych paneli promiennikowych 3000 x 600 mm 625 x 625 mm 2400 x 600 mm 1250 x 625 mm 1800 x 600 mm 1875 x 625 mm 1200 x 600 mm 2500 x 625 mm 600 x 600 mm 3125 x 625 mm Panel gładki* Panel perforowany* ** Typ perforacji 4,00 4, ,83 kierunek perforacji * Panele w standardzie wykonane w kolorze RAL 9016 mat. Pozostałe kolory z palety barw RAL dostępne na zapytanie. ** Panele perforowane w standardzie wykonane jako RD-1,5-2,83/22%

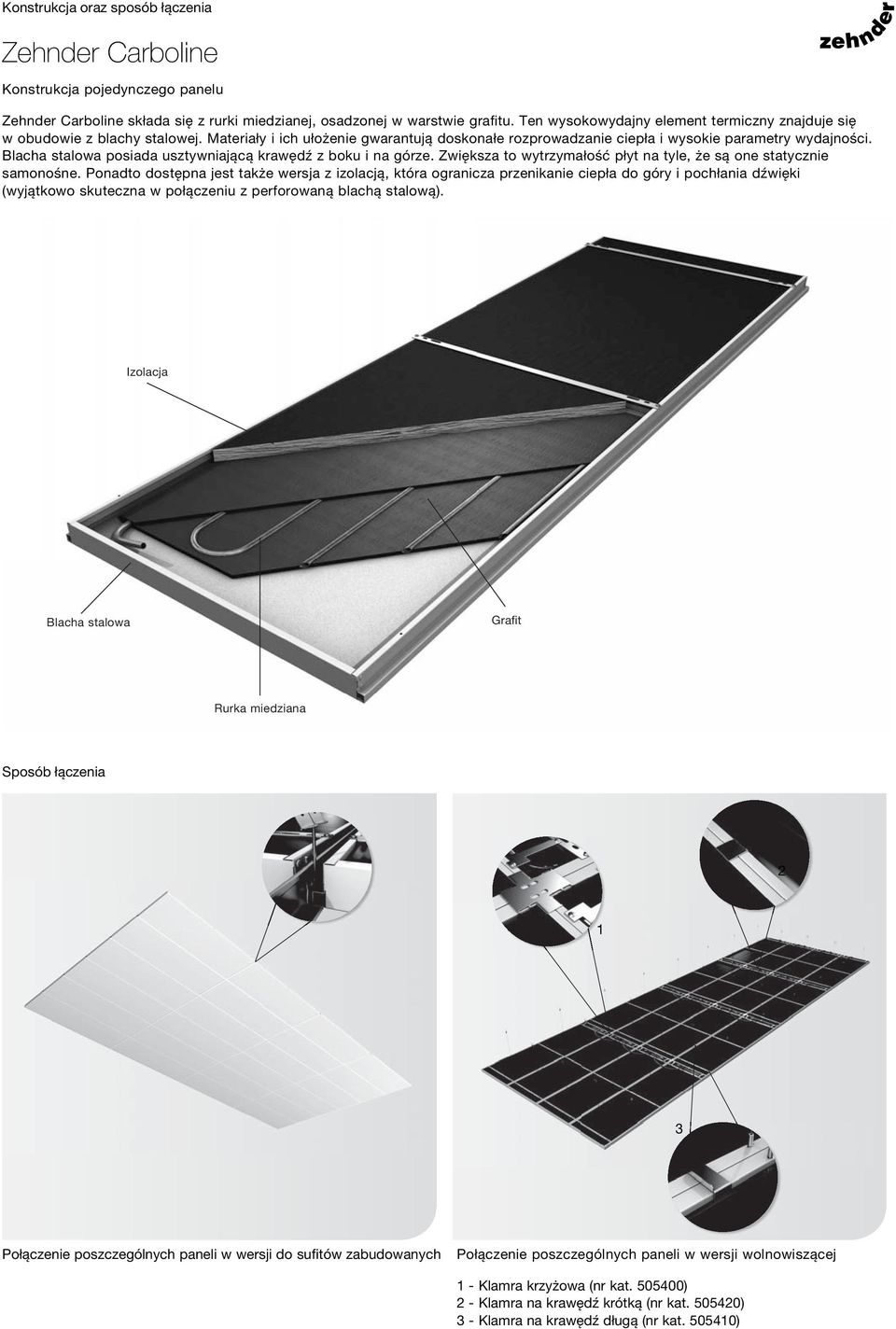

3 Konstrukcja oraz sposób łączenia Konstrukcja pojedynczego panelu składa się z rurki miedzianej, osadzonej w warstwie grafi tu. Ten wysokowydajny element termiczny znajduje się w obudowie z blachy stalowej. Materiały i ich ułożenie gwarantują doskonałe rozprowadzanie ciepła i wysokie parametry wydajności. Blacha stalowa posiada usztywniającą krawędź z boku i na górze. Zwiększa to wytrzymałość płyt na tyle, że są one statycznie samonośne. Ponadto dostępna jest także wersja z izolacją, która ogranicza przenikanie ciepła do góry i pochłania dźwięki (wyjątkowo skuteczna w połączeniu z perforowaną blachą stalową). Izolacja Blacha stalowa Grafit Rurka miedziana Sposób łączenia Połączenie poszczególnych paneli w wersji do sufitów zabudowanych Połączenie poszczególnych paneli w wersji wolnowiszącej 1 - Klamra krzyżowa (nr kat ) 2 - Klamra na krawędź krótką (nr kat ) 3 - Klamra na krawędź długą (nr kat )

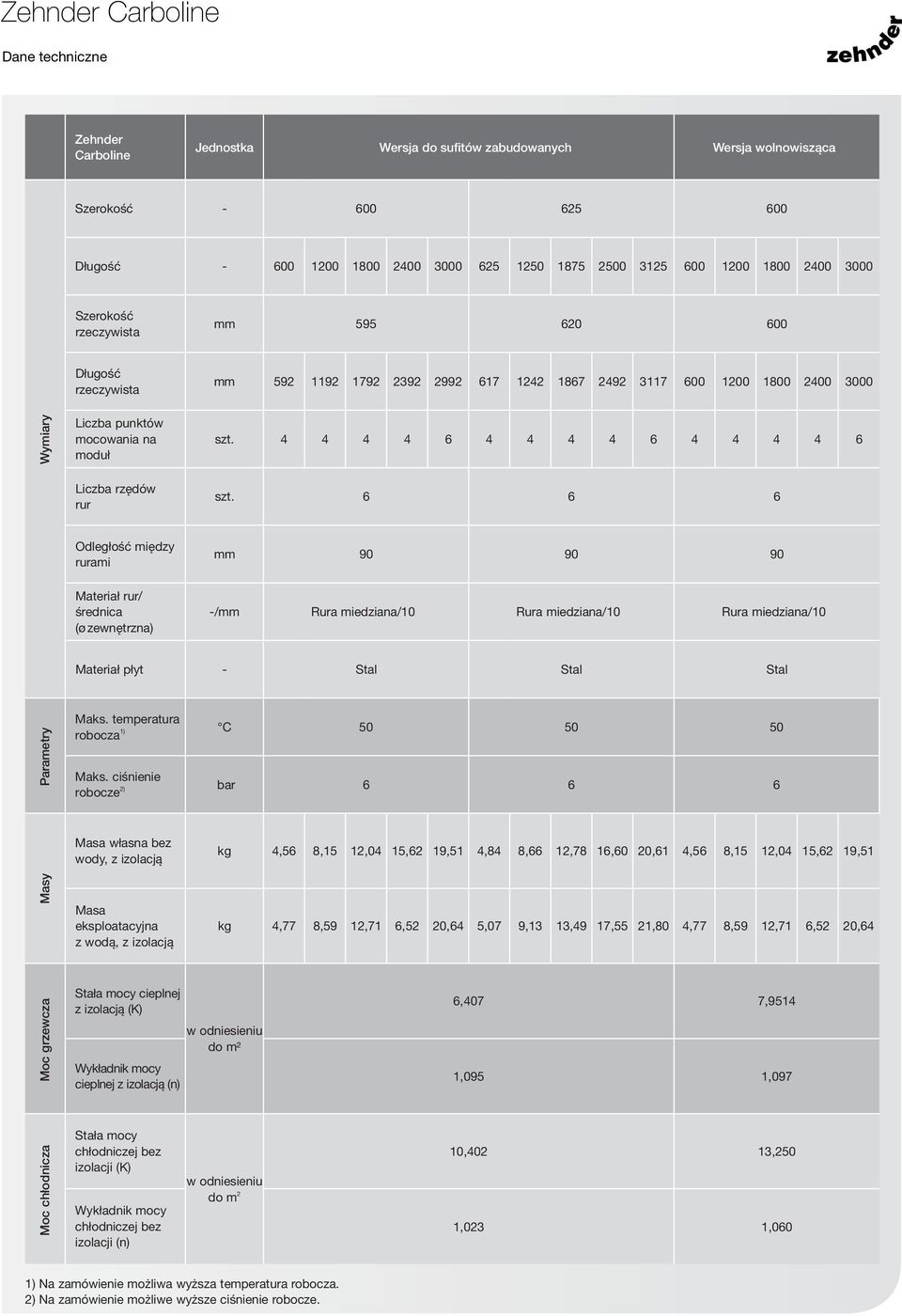

4 Dane techniczne Zehnder Carboline Jednostka Wersja do sufitów zabudowanych Wersja wolnowisząca Szerokość Długość Szerokość rzeczywista mm Długość rzeczywista mm Wymiary Liczba punktów mocowania na moduł szt Liczba rzędów rur szt Odległość między rurami mm Materiał rur/ średnica (ø zewnętrzna) -/mm Rura miedziana/10 Rura miedziana/10 Rura miedziana/10 Materiał płyt - Stal Stal Stal Parametry Maks. temperatura robocza 1) C Maks. ciśnienie robocze 2) bar Masa własna bez wody, z izolacją kg 4,56 8,15 12,04 15,62 19,51 4,84 8,66 12,78 16,60 20,61 4,56 8,15 12,04 15,62 19,51 Masy Masa eksploatacyjna z wodą, z izolacją kg 4,77 8,59 12,71 6,52 20,64 5,07 9,13 13,49 17,55 21,80 4,77 8,59 12,71 6,52 20,64 Moc grzewcza Stała mocy cieplnej z izolacją (K) w odniesieniu do m² Wykładnik mocy cieplnej z izolacją (n) 6,407 7,9514 1,095 1,097 Moc chłodnicza Stała mocy chłodniczej bez izolacji (K) Wykładnik mocy chłodniczej bez izolacji (n) w odniesieniu do m 2 10,402 13,250 1,023 1,060 1) Na zamówienie możliwa wyższa temperatura robocza. 2) Na zamówienie możliwe wyższe ciśnienie robocze.

5 Dane techniczne Moc grzewcza Poniższe tabele pokazują moc grzewczą w zależności od temperatury w trybie grzania*. Wartości mocy grzewczej są zgodne z normą EN Moc grzewcza paneli w wersji wolnowiszącej EN Panele w wersji Panele w wersji wolnowiszącej z izolacją wolnowiszącej bez izolacji K 7,9514 9,1348 n 1,097 1,1189 Δt (K) W/m² W/m² , ,8 93,6 6 56,8 67,8 4 36,4 43,1 Moc grzewcza sufit zabudowany EN Sufit zabudowany z izolacją Sufit zabudowany bez izolacji K 6,407 6,610 n 1,095 1,097 Δt (K) W/m² W/m² , ,7 82,6 8 62,5 64,7 6 45,6 47,2 4 29,2 30,2 * Dla zachowania wartości normatywnych przedstawionych w powyższej tabeli należy na etapie doboru skonsultować poziom przepływów z działem technicznym producenta technika@zehnder.pl

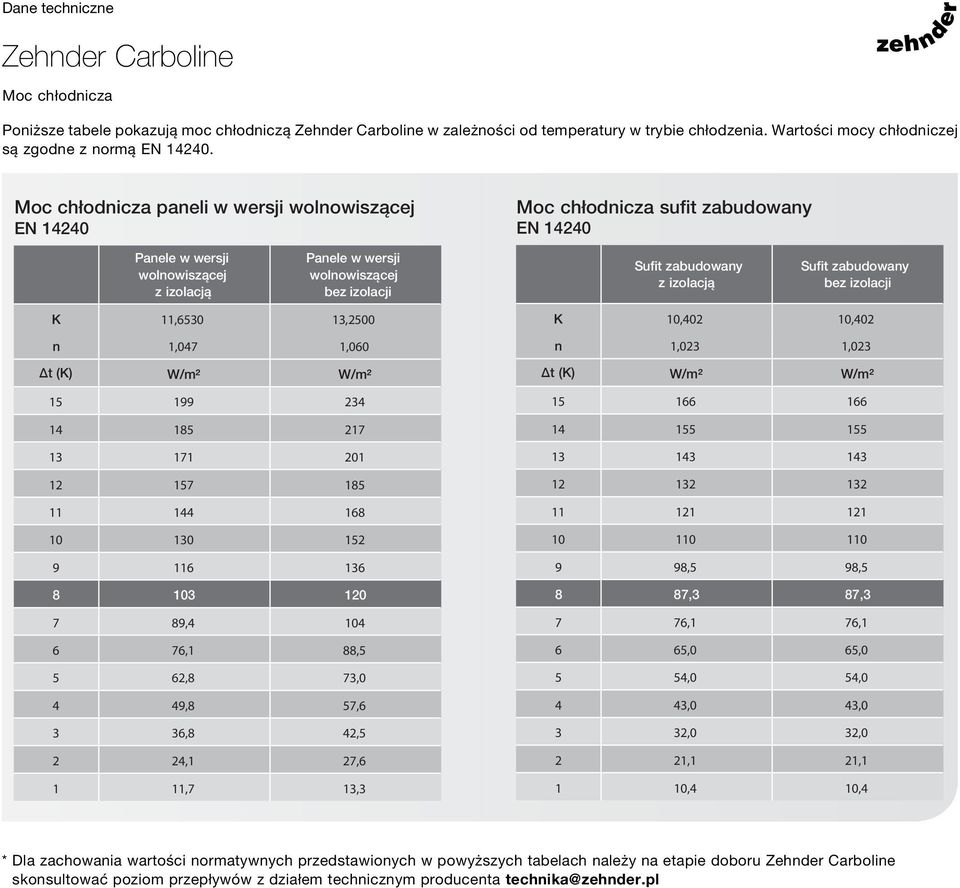

6 Dane techniczne Moc chłodnicza Poniższe tabele pokazują moc chłodniczą w zależności od temperatury w trybie chłodzenia. Wartości mocy chłodniczej są zgodne z normą EN Moc chłodnicza paneli w wersji wolnowiszącej EN Moc chłodnicza sufit zabudowany EN Panele w wersji wolnowiszącej z izolacją Panele w wersji wolnowiszącej bez izolacji Sufit zabudowany z izolacją Sufit zabudowany bez izolacji K 11, ,2500 n 1,047 1,060 Δt (K) W/m² W/m² , ,1 88,5 5 62,8 73,0 4 49,8 57,6 3 36,8 42,5 2 24,1 27,6 1 11,7 13,3 K 10,402 10,402 n 1,023 1,023 Δt (K) W/m² W/m² ,5 98,5 8 87,3 87,3 7 76,1 76,1 6 65,0 65,0 5 54,0 54,0 4 43,0 43,0 3 32,0 32,0 2 21,1 21,1 1 10,4 10,4 * Dla zachowania wartości normatywnych przedstawionych w powyższych tabelach należy na etapie doboru skonsultować poziom przepływów z działem technicznym producenta technika@zehnder.pl

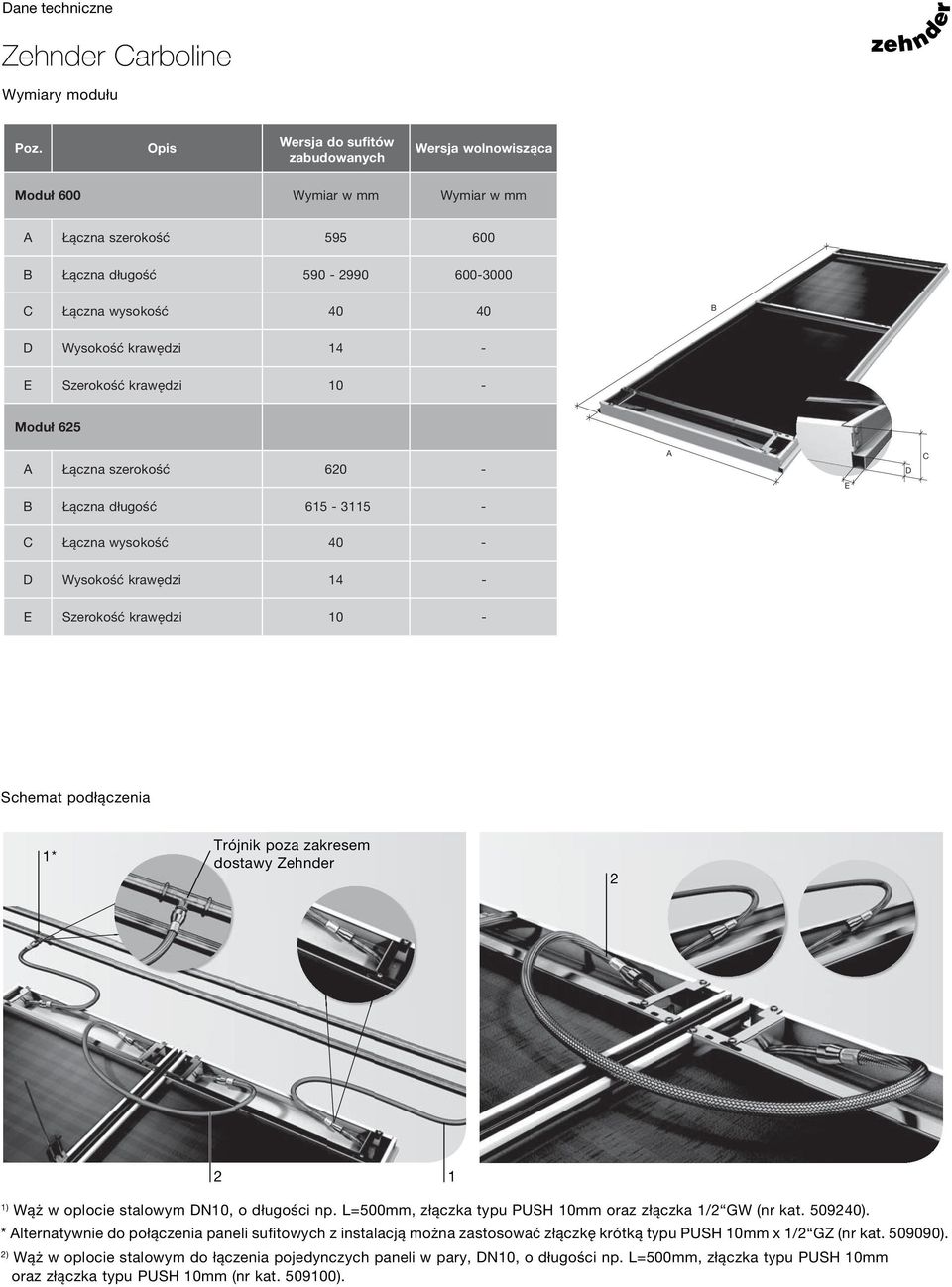

7 Dane techniczne Wymiary modułu Poz. Opis Wersja do sufitów zabudowanych Wersja wolnowisząca Moduł 600 Wymiar w mm Wymiar w mm A Łączna szerokość B Łączna długość C Łączna wysokość B D Wysokość krawędzi 14 - E Szerokość krawędzi 10 - Moduł 625 A Łączna szerokość A E D C B Łączna długość C Łączna wysokość 40 - D Wysokość krawędzi 14 - E Szerokość krawędzi 10 - Schemat podłączenia 1* Trójnik poza zakresem dostawy Zehnder ) Wąż w oplocie stalowym DN10, o długości np. L=500mm, złączka typu PUSH 10mm oraz złączka 1/2 GW (nr kat ). * Alternatywnie do połączenia paneli sufi towych z instalacją można zastosować złączkę krótką typu PUSH 10mm x 1/2 GZ (nr kat ). 2) Wąż w oplocie stalowym do łączenia pojedynczych paneli w pary, DN10, o długości np. L=500mm, złączka typu PUSH 10mm oraz złączka typu PUSH 10mm (nr kat ).

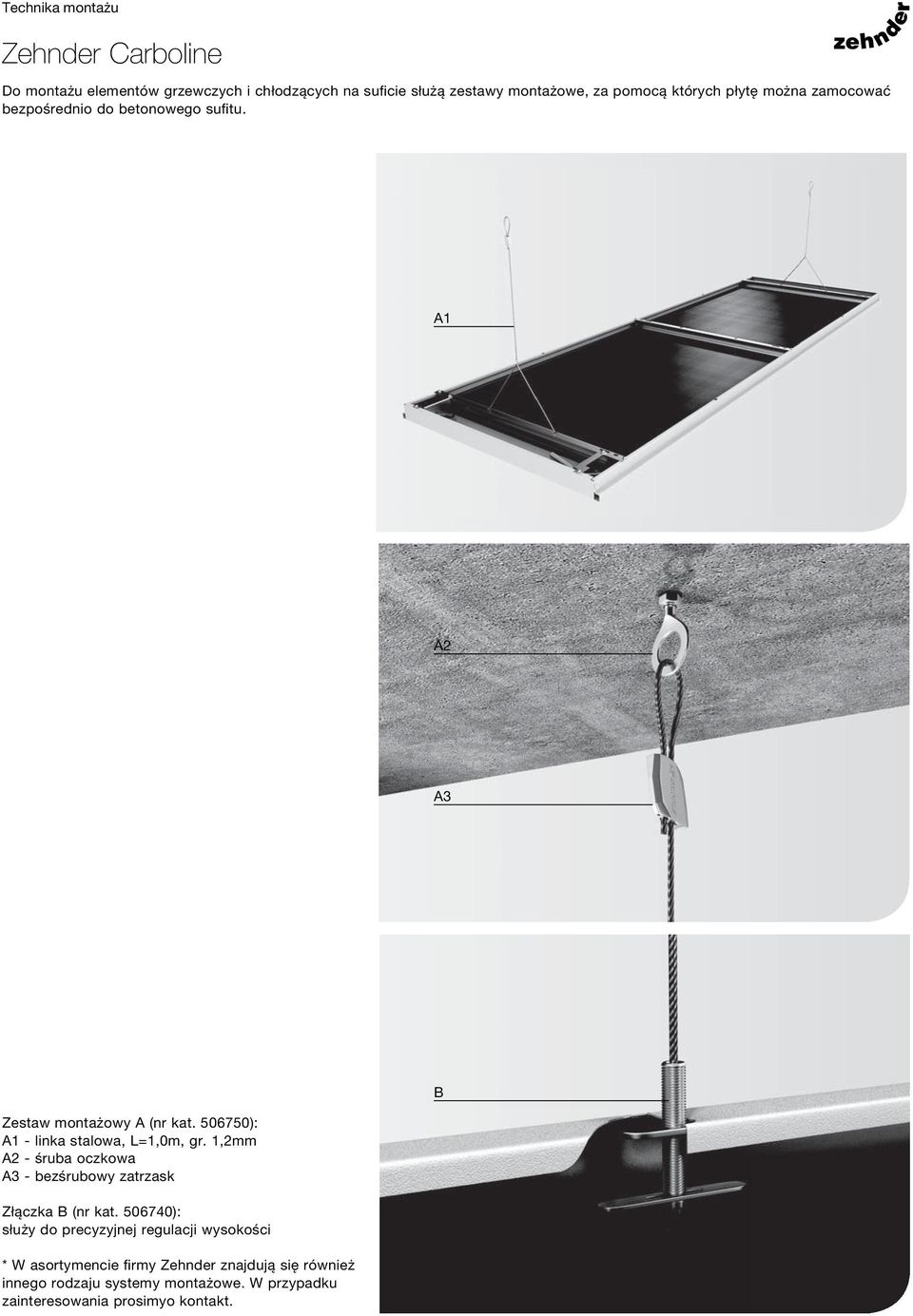

8 Technika montażu Do montażu elementów grzewczych i chłodzących na sufi cie służą zestawy montażowe, za pomocą których płytę można zamocować bezpośrednio do betonowego sufi tu. A1 A2 A3 Zestaw montażowy A (nr kat ): A1 - linka stalowa, L=1,0m, gr. 1,2mm A2 - śruba oczkowa A3 - bezśrubowy zatrzask Złączka B (nr kat ): służy do precyzyjnej regulacji wysokości * W asortymencie fi rmy Zehnder znajdują się również innego rodzaju systemy montażowe. W przypadku zainteresowania prosimyo kontakt. B

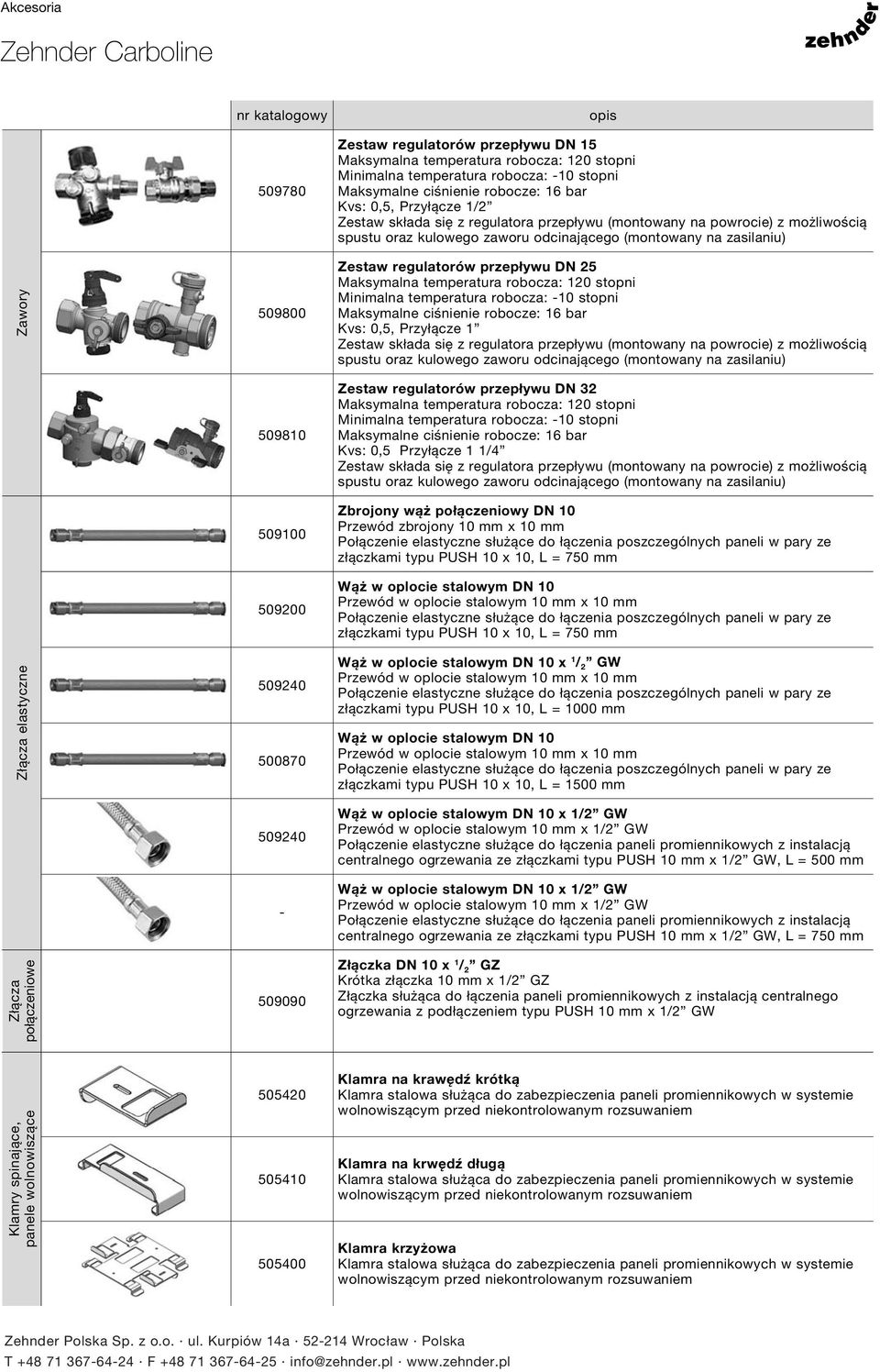

9 Akcesoria nr katalogowy opis Zestaw regulatorów przepływu DN 15 Maksymalna temperatura robocza: 120 stopni Minimalna temperatura robocza: -10 stopni Maksymalne ciśnienie robocze: 16 bar Kvs: 0,5, Przyłącze 1/2 Zestaw składa się z regulatora przepływu (montowany na powrocie) z możliwością spustu oraz kulowego zaworu odcinającego (montowany na zasilaniu) Zawory Zestaw regulatorów przepływu DN 25 Maksymalna temperatura robocza: 120 stopni Minimalna temperatura robocza: -10 stopni Maksymalne ciśnienie robocze: 16 bar Kvs: 0,5, Przyłącze 1 Zestaw składa się z regulatora przepływu (montowany na powrocie) z możliwością spustu oraz kulowego zaworu odcinającego (montowany na zasilaniu) Zestaw regulatorów przepływu DN 32 Maksymalna temperatura robocza: 120 stopni Minimalna temperatura robocza: -10 stopni Maksymalne ciśnienie robocze: 16 bar Kvs: 0,5 Przyłącze 1 1/4 Zestaw składa się z regulatora przepływu (montowany na powrocie) z możliwością spustu oraz kulowego zaworu odcinającego (montowany na zasilaniu) Zbrojony wąż połączeniowy DN 10 Przewód zbrojony 10 mm x 10 mm Połączenie elastyczne służące do łączenia poszczególnych paneli w pary ze złączkami typu PUSH 10 x 10, L = 750 mm Wąż w oplocie stalowym DN 10 Przewód w oplocie stalowym 10 mm x 10 mm Połączenie elastyczne służące do łączenia poszczególnych paneli w pary ze złączkami typu PUSH 10 x 10, L = 750 mm Złącza elastyczne Wąż w oplocie stalowym DN 10 x 1 / 2 GW Przewód w oplocie stalowym 10 mm x 10 mm Połączenie elastyczne służące do łączenia poszczególnych paneli w pary ze złączkami typu PUSH 10 x 10, L = 1000 mm Wąż w oplocie stalowym DN 10 Przewód w oplocie stalowym 10 mm x 10 mm Połączenie elastyczne służące do łączenia poszczególnych paneli w pary ze złączkami typu PUSH 10 x 10, L = 1500 mm Wąż w oplocie stalowym DN 10 x 1/2 GW Przewód w oplocie stalowym 10 mm x 1/2 GW Połączenie elastyczne służące do łączenia paneli promiennikowych z instalacją centralnego ogrzewania ze złączkami typu PUSH 10 mm x 1/2 GW, L = 500 mm Wąż w oplocie stalowym DN 10 x 1/2 GW Przewód w oplocie stalowym 10 mm x 1/2 GW Połączenie elastyczne służące do łączenia paneli promiennikowych z instalacją centralnego ogrzewania ze złączkami typu PUSH 10 mm x 1/2 GW, L = 750 mm Złącza połączeniowe Złączka DN 10 x 1 / 2 GZ Krótka złączka 10 mm x 1/2 GZ Złączka służąca do łączenia paneli promiennikowych z instalacją centralnego ogrzewania z podłączeniem typu PUSH 10 mm x 1/2 GW Klamry spinające, panele wolnowiszące Klamra na krawędź krótką Klamra stalowa służąca do zabezpieczenia paneli promiennikowych w systemie wolnowiszącym przed niekontrolowanym rozsuwaniem Klamra na krwędź długą Klamra stalowa służąca do zabezpieczenia paneli promiennikowych w systemie wolnowiszącym przed niekontrolowanym rozsuwaniem Klamra krzyżowa Klamra stalowa służąca do zabezpieczenia paneli promiennikowych w systemie wolnowiszącym przed niekontrolowanym rozsuwaniem Zehnder Polska Sp. z o.o. ul. Kurpiów 14a Wrocław Polska T F info@zehnder.pl
