1 Foto: W. Białek SKUTECZNE ZARZĄDZANIE ENERGIĄ I ŚRODOWISKIEM W BUDYNKACH

3 SYSTEM ZARZĄDZANIA BUDYNKIEM BUILDING MANAGMENT SYSTEM Funkcjonowanie Systemu Zarządzania Budynkiem oparte jest stosownym oprogramowaniu i specjalistycznych urządzeniach, które mogą zarządzać: ogrzewaniem, wentylacja i klimatyzacja przygotowaniem ciepłej wody użytkowej, oświetleniem kamerami, alarmami, windami itp.

urządzeniach, które mogą zarządzać: ogrzewaniem, wentylacja i klimatyzacja

INTELIGENTNY SYSTEM OGRZEWANIA System uwzględnia takie czynniki jak : czas użytkowania pomieszczeń funkcje pomieszczeń gabaryty pomieszczeń

4 INTELIGENTNY SYSTEM OGRZEWANIA System uwzględnia takie czynniki jak : czas użytkowania pomieszczeń funkcje pomieszczeń gabaryty pomieszczeń ilość przebywających tam osób (dopasowuje optymalną dostawę ciepła zapewniając komfort przebywającym tam osób, przy minimalnym zużyciu energii)

ilość przebywających tam osób (dopasowuje optymalną dostawę ciepła

5 Działa poprzez zastosowanie: Termostatów Sterowników Regulatorów (Umożliwiające zdalne sterowanie temperaturą w poszczególnych pomieszczeniach)

6 Budynki należy projektować tak aby pomieszczenia o podobnych parametrach temperaturowych były zlokalizowane obok siebie.

Monitorowaniu i skorelowaniu intensywności (natężenia) światła dziennego ze

8 INTELIGENTNE OŚWIETLENIE System sterowania oświetleniem polega na: Monitorowaniu i wykrywaniu ruchu, obecności ludzi w pomieszczeniach; Monitorowaniu i skorelowaniu intensywności (natężenia) światła dziennego ze światłem sztucznym, przy maksymalnym wykorzystaniu dziennego;

9 Dopasowaniu natężenia oświetlenia w zależności od sytuacji (okoliczności) np. w trakcie prezentacji (zmniejszone); Odpowiednim rozmieszczeniu przeszkleń pomieszczeń w celu zapewnienia komfortu użytkowników przy minimalnych kosztach energii.

przeszkleń pomieszczeń w celu zapewnienia komfortu użytkowników przy

10 INTELIGENTNA WENTYLACJA Tradycyjna wentylacja grawitacyjna jest w znacznej mierze zależna od warunków atmosferycznych oraz jej stanu technicznego. Zaleca się obecnie stosowanie wentylacji mechanicznej z odzyskiem ciepła, zapewniającą optymalną wymianę ciepła.

Brak dostatecznej wymiany powietrza w pomieszczeniach może powodować: wzrost wilgotności co sprzyja rozwojowi grzybów i pleśni; zwiększenie stężenia szkodliwego ditlenku węgla pogorszenie

11 Brak dostatecznej wymiany powietrza w pomieszczeniach może powodować: wzrost wilgotności co sprzyja rozwojowi grzybów i pleśni; zwiększenie stężenia szkodliwego ditlenku węgla pogorszenie jakości mikroklimatu wewnętrznego skutkujące złym samopoczuciem i niekorzystnym wpływem na zdrowie; hamuje prawidłowe funkcjonowanie pieców gazowych, kominków i sprzętu (lodówki, elektronika).

pogorszenie jakości mikroklimatu wewnętrznego skutkujące złym samopoczuciem i niekorzystnym

12 Wydajność wentylacji można regulować automatycznie przy zastosowaniu: czujników wilgotności względnej; czujników ditlenku węgla. Stosowanie ww. czujników winne być stosowane w szczególności w salach konferencyjnych, lekcyjnych, wykładowych, w pralniach oraz kuchniach.

Rekuperator Jest mechanizmem stosowanym w systemach wentylacyjnych, które daje możliwość odzyskania ciepła z powietrza wywiewanego na zewnątrz budynku lub lokalu.

14 Rekuperator Jest mechanizmem stosowanym w systemach wentylacyjnych, które daje możliwość odzyskania ciepła z powietrza wywiewanego na zewnątrz budynku lub lokalu. Sprawność rekuperatora określa się w ilości odzyskiwanego ciepła. Możliwe ograniczenie strat ciepła dla wentylacji budynku przy zastosowaniu tego urządzenia wynosi ok. 80%.

Sprawność rekuperatora określa się w ilości odzyskiwanego ciepła.

15 Połączenie wentylacji mechanicznej rekuperatora z gruntowym wymiennikiem ciepła daje dodatkowe możliwości min. ogrzewanie lub chłodzenie powietrze przed doprowadzeniem do wnętrza domu w zależności od pory roku. Gruntowy wymiennik ciepła GWC wykorzystuje darmową energię geotermalną i współpracuje z energooszczędnymi układami wentylacji mechanicznej z odzyskiem ciepła.

ogrzewanie lub chłodzenie powietrze przed doprowadzeniem do wnętrza domu w zależności od

SYSTEM MONITOROWANIA PARAMETRÓW POWIETRZA WEWNĘTRZNEGO Rodzaje zanieczyszczeń: fizyczne hałas, wibracje, promieniowanie jonizujące i elektromagnetyczne;

16 SYSTEM MONITOROWANIA PARAMETRÓW POWIETRZA WEWNĘTRZNEGO Rodzaje zanieczyszczeń: fizyczne hałas, wibracje, promieniowanie jonizujące i elektromagnetyczne; biologiczne kurz, roztocza, pleśnie, bakterie legionella pneumophila (w łazienkach, klimatyzatorach); chemiczne ditlenki azotu, siarki i węgla, amoniak.

elektromagnetyczne; biologiczne kurz, roztocza, pleśnie, bakterie legionella

17 Opomiarowanie budynków urządzenia pomiarowe mierniki zużycia energii, wody, czujniki temperatury i wilgotności; systemy transmisji danych; centrale zarządzające pracą urządzeń pomiarowych, magazynujące i obrabiające dane.

wilgotności; systemy transmisji danych; centrale

18 Instalacje zamontowane w Centrum Technologii Energetycznych w Świdnicy

19 Termografia Termografia podczerwona jest bezkontaktową metodą badawczą umożliwiającą detekcję, wizualizację i rejestrację rozkładu temperatury na powierzchni badanego obiektu poprzez pomiar natężenia promieniowania podczerwonego emitowanego przez obiekt. Metoda ta jest oparta na obserwacji i zapisie rozkładu promieniowania podczerwonego, zwanego również cieplnym lub długofalowym, emitowanego przez każde ciało, którego temperatura jest wyższa od zera bezwzględnego i przekształceniu tego promieniowania na obraz widzialny.

Metoda ta jest oparta na obserwacji i zapisie rozkładu promieniowania podczerwonego, zwanego również cieplnym lub długofalowym, emitowanego

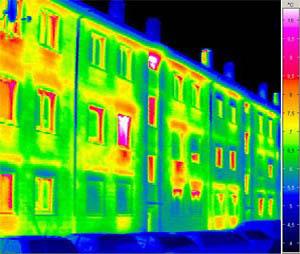

20 Zakres typowych termograficznych badań budynków obejmuje: badania termiczne ścian zewnętrznych; połączeń balkonów ze ścianami dachów; ocenę jakości izolacji termicznej; badania stropów z ogrzewaniem podłogowym;

ocenę jakości izolacji termicznej; badania stropów z ogrzewaniem

21 analizę i ocenę rodzaju oraz zakresu defektów spowodowanych np. brakiem lub pocienieniem izolacji termicznej, zawilgoceniem materiałów bądź infiltracją powietrza. cieplny.jpg

22 badanie rozkładu temperatury na wybranych elementach instalacji centralnego ogrzewania, w celu określenia prawidłowości działania urządzeń; default/files/pix/termografia/16.png

23 wykrywania fragmentów zawilgoconych murów, do wykrywania położenia rur wodnych wewnątrz murów i w posadzkach oraz do lokalizacji awarii rur wodnych przebiegających w murach i w posadzkach; badania stanu technicznego kominów i kanałów odprowadzających spaliny. /termografia-de-bornes.jpg

24 lokalizacji uszkodzeń i oceny jakości izolacji cieplnej w sieciach grzewczych i wodociągowych; lokalizacji podziemnych sieci cieplnych i energetycznych.

Rekuperatory.pl Nowoczesny dom technologie przyszłości Nowoczesny dom powinien spełniać nie tylko wymagania współczesnej architektury, ale również wymagania współczesnych technologii.

25 Rekuperatory.pl Nowoczesny dom technologie przyszłości Nowoczesny dom powinien spełniać nie tylko wymagania współczesnej architektury, ale również wymagania współczesnych technologii. Te zaś oznaczają niskie parametry zużycia energii. Najbardziej zaawansowanym przykładem nowoczesnego domu energooszczędnego jest dom pasywny, którego zapotrzebowanie na energię cieplną nie przekracza 15 kwh/mkw. Z czym wiąże się zastosowanie energooszczędnych technologii budowlanych?
