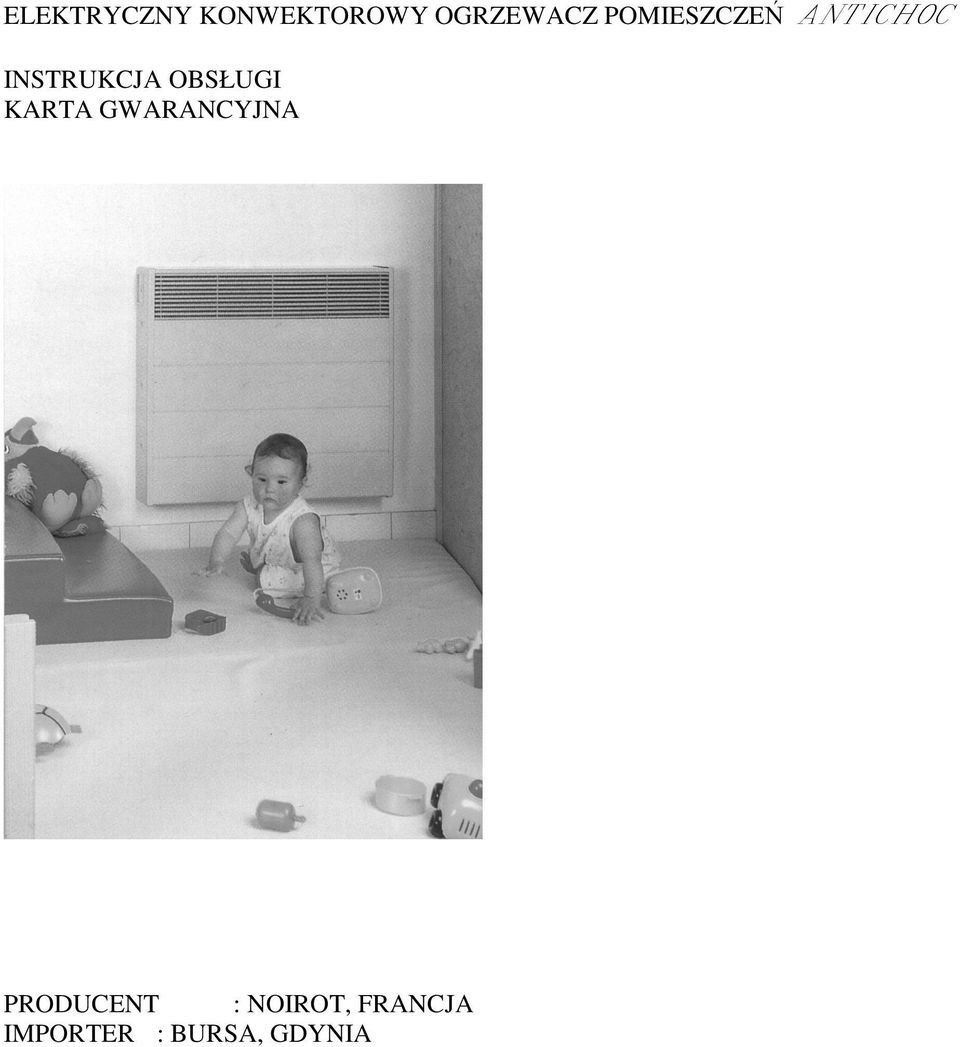

1 ELEKTRYCZNY KONWEKTOROWY OGRZEWACZ POMIESZCZEŃ ANTICHOC INSTRUKCJA OBSŁUGI KARTA GWARANCYJNA PRODUCENT : NOIROT, FRANCJA IMPORTER : BURSA, GDYNIA

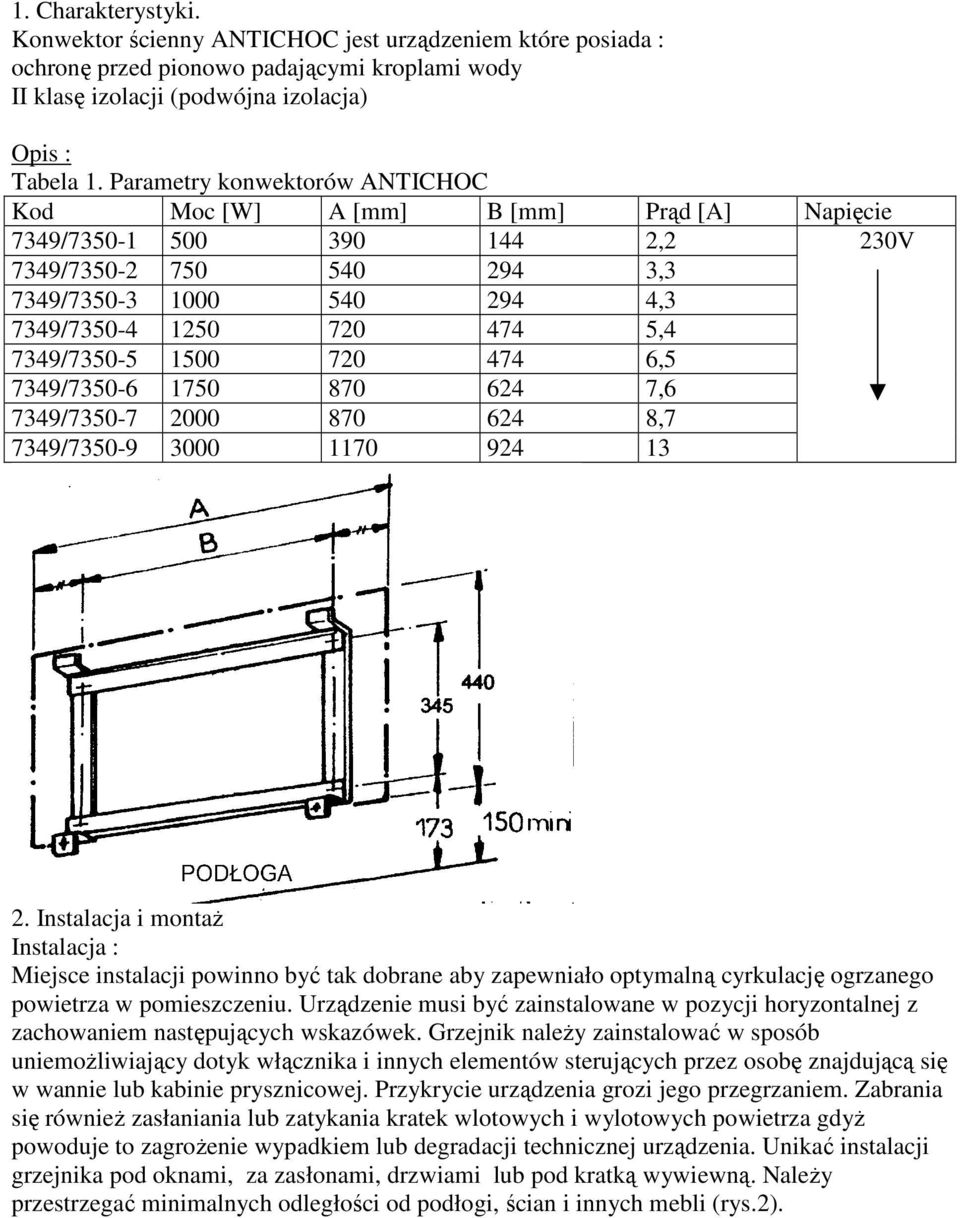

2 1. Charakterystyki. Konwektor ścienny ANTICHOC jest urządzeniem które posiada : ochronę przed pionowo padającymi kroplami wody II klasę izolacji (podwójna izolacja) Opis : Tabela 1. Parametry konwektorów ANTICHOC Kod Moc [W] A [mm] B [mm] Prąd [A] Napięcie 7349/ ,2 230V 7349/ ,3 7349/ ,3 7349/ ,4 7349/ ,5 7349/ ,6 7349/ ,7 7349/ Instalacja i montaż Instalacja : Miejsce instalacji powinno być tak dobrane aby zapewniało optymalną cyrkulację ogrzanego powietrza w pomieszczeniu. Urządzenie musi być zainstalowane w pozycji horyzontalnej z zachowaniem następujących wskazówek. Grzejnik należy zainstalować w sposób uniemożliwiający dotyk włącznika i innych elementów sterujących przez osobę znajdującą się w wannie lub kabinie prysznicowej. Przykrycie urządzenia grozi jego przegrzaniem. Zabrania się również zasłaniania lub zatykania kratek wlotowych i wylotowych powietrza gdyż powoduje to zagrożenie wypadkiem lub degradacji technicznej urządzenia. Unikać instalacji grzejnika pod oknami, za zasłonami, drzwiami lub pod kratką wywiewną. Należy przestrzegać minimalnych odległości od podłogi, ścian i innych mebli (rys.2).

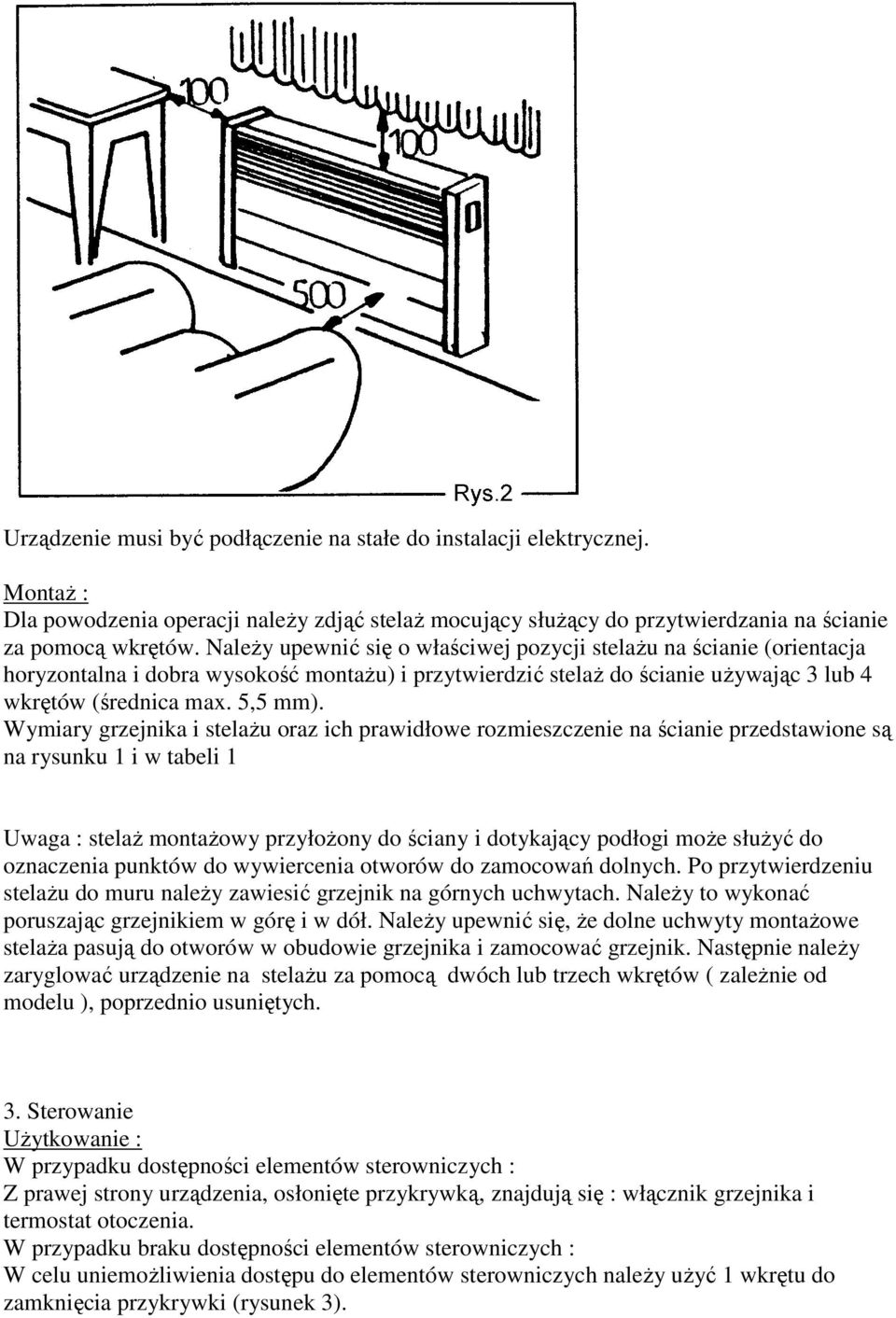

3 Urządzenie musi być podłączenie na stałe do instalacji elektrycznej. Montaż : Dla powodzenia operacji należy zdjąć stelaż mocujący służący do przytwierdzania na ścianie za pomocą wkrętów. Należy upewnić się o właściwej pozycji stelażu na ścianie (orientacja horyzontalna i dobra wysokość montażu) i przytwierdzić stelaż do ścianie używając 3 lub 4 wkrętów (średnica max. 5,5 mm). Wymiary grzejnika i stelażu oraz ich prawidłowe rozmieszczenie na ścianie przedstawione są na rysunku 1 i w tabeli 1 Uwaga : stelaż montażowy przyłożony do ściany i dotykający podłogi może służyć do oznaczenia punktów do wywiercenia otworów do zamocowań dolnych. Po przytwierdzeniu stelażu do muru należy zawiesić grzejnik na górnych uchwytach. Należy to wykonać poruszając grzejnikiem w górę i w dół. Należy upewnić się, że dolne uchwyty montażowe stelaża pasują do otworów w obudowie grzejnika i zamocować grzejnik. Następnie należy zaryglować urządzenie na stelażu za pomocą dwóch lub trzech wkrętów ( zależnie od modelu ), poprzednio usuniętych. 3. Sterowanie Użytkowanie : W przypadku dostępności elementów sterowniczych : Z prawej strony urządzenia, osłonięte przykrywką, znajdują się : włącznik grzejnika i termostat otoczenia. W przypadku braku dostępności elementów sterowniczych : W celu uniemożliwienia dostępu do elementów sterowniczych należy użyć 1 wkrętu do zamknięcia przykrywki (rysunek 3).

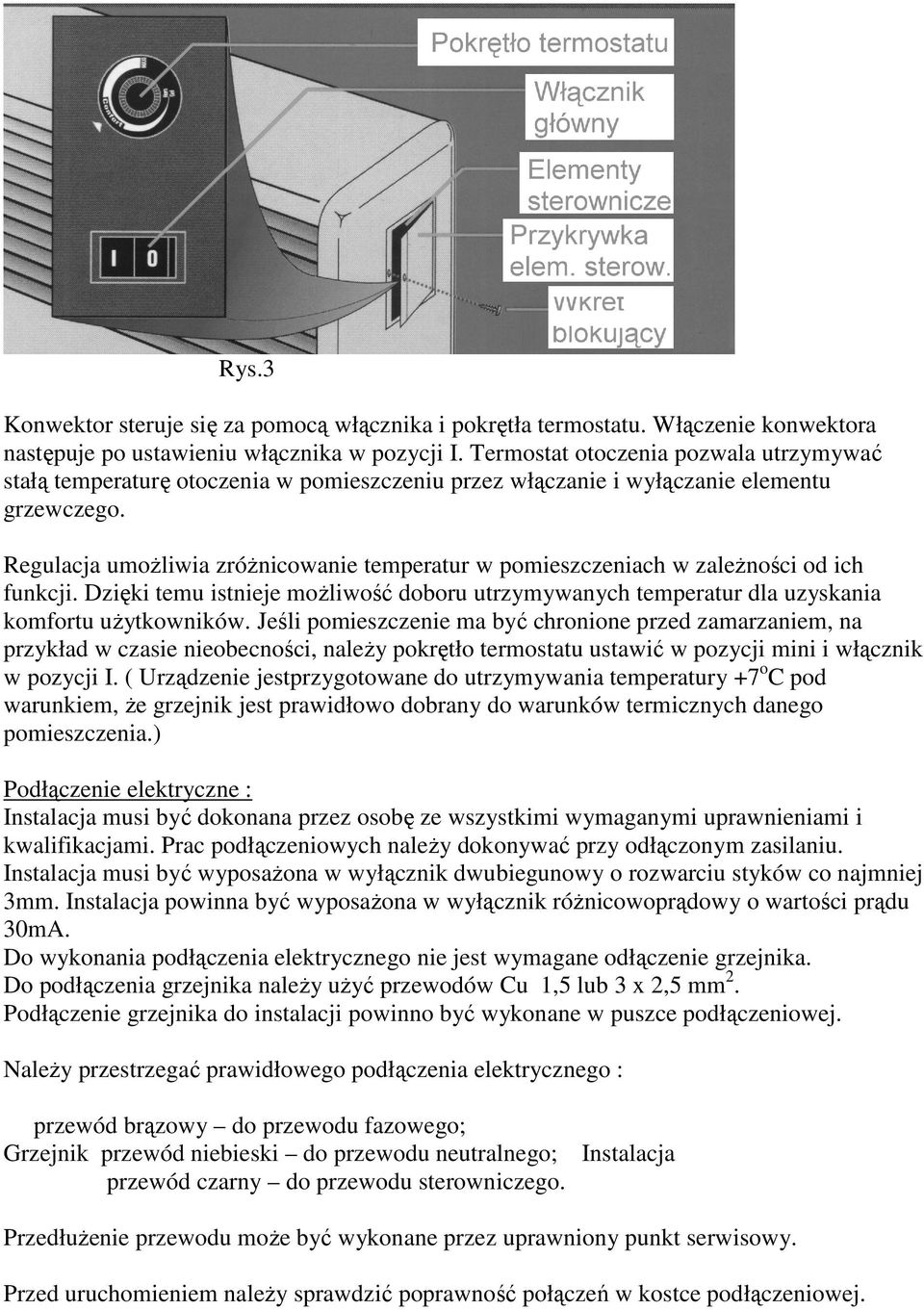

4 Rys.3 Konwektor steruje się za pomocą włącznika i pokrętła termostatu. Włączenie konwektora następuje po ustawieniu włącznika w pozycji I. Termostat otoczenia pozwala utrzymywać stałą temperaturę otoczenia w pomieszczeniu przez włączanie i wyłączanie elementu grzewczego. Regulacja umożliwia zróżnicowanie temperatur w pomieszczeniach w zależności od ich funkcji. Dzięki temu istnieje możliwość doboru utrzymywanych temperatur dla uzyskania komfortu użytkowników. Jeśli pomieszczenie ma być chronione przed zamarzaniem, na przykład w czasie nieobecności, należy pokrętło termostatu ustawić w pozycji mini i włącznik w pozycji I. ( Urządzenie jestprzygotowane do utrzymywania temperatury +7oC pod warunkiem, że grzejnik jest prawidłowo dobrany do warunków termicznych danego pomieszczenia.) Podłączenie elektryczne : Instalacja musi być dokonana przez osobę ze wszystkimi wymaganymi uprawnieniami i kwalifikacjami. Prac podłączeniowych należy dokonywać przy odłączonym zasilaniu. Instalacja musi być wyposażona w wyłącznik dwubiegunowy o rozwarciu styków co najmniej 3mm. Instalacja powinna być wyposażona w wyłącznik różnicowoprądowy o wartości prądu 30mA. Do wykonania podłączenia elektrycznego nie jest wymagane odłączenie grzejnika. Do podłączenia grzejnika należy użyć przewodów Cu 1,5 lub 3 x 2,5 mm2. Podłączenie grzejnika do instalacji powinno być wykonane w puszce podłączeniowej. Należy przestrzegać prawidłowego podłączenia elektrycznego : przewód brązowy do przewodu fazowego; Grzejnik przewód niebieski do przewodu neutralnego; Instalacja przewód czarny do przewodu sterowniczego. Przedłużenie przewodu może być wykonane przez uprawniony punkt serwisowy. Przed uruchomieniem należy sprawdzić poprawność połączeń w kostce podłączeniowej.

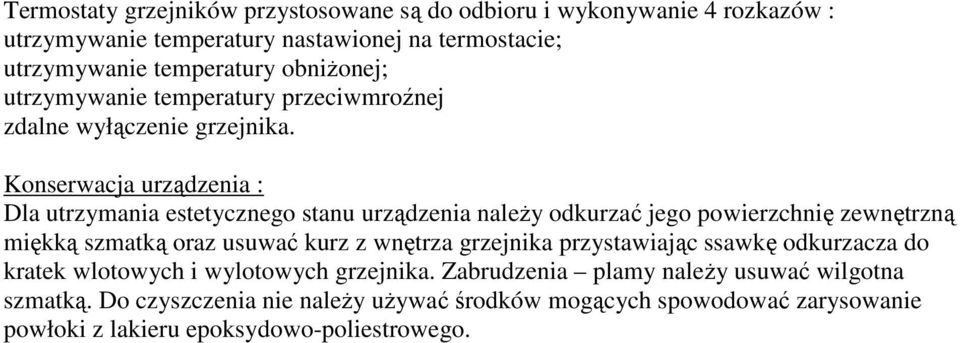

5 Termostaty grzejników przystosowane są do odbioru i wykonywanie 4 rozkazów : utrzymywanie temperatury nastawionej na termostacie; utrzymywanie temperatury obniżonej; utrzymywanie temperatury przeciwmroźnej zdalne wyłączenie grzejnika. Konserwacja urządzenia : Dla utrzymania estetycznego stanu urządzenia należy odkurzać jego powierzchnię zewnętrzną miękką szmatką oraz usuwać kurz z wnętrza grzejnika przystawiając ssawkę odkurzacza do kratek wlotowych i wylotowych grzejnika. Zabrudzenia plamy należy usuwać wilgotna szmatką. Do czyszczenia nie należy używać środków mogących spowodować zarysowanie powłoki z lakieru epoksydowo-poliestrowego.
