Elztrip EZ100 Promiennik jednopanelowy do biur, sklepów itp.

Transkrypt

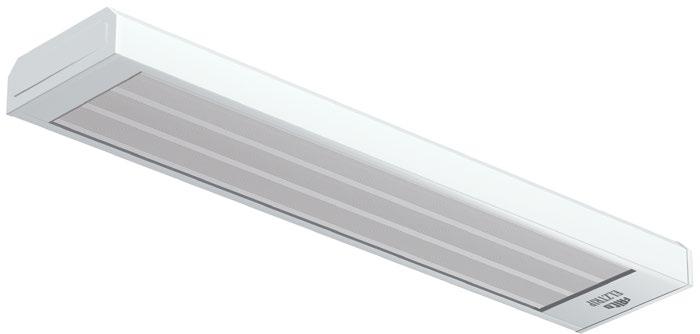

1 Elztrip W 3 modele(i) Elztrip 00 Promiennik jednopanelowy do biur, sklepów itp. Zastosowanie Promiennik 00 służy do ogrzewania kompleksowego i uzupełniającego, a także chroni przed przeciągami od okien w takich obiektach, jak biura, sklepy, restauracje itp. Komfort Promienniki oferują łagodne, przyjemne ciepło, zapewniając indywidualny komfort poprzez ogrzewanie miejscowe i strefowe. Ponadto, potrafią doskonale chronić przed przeciągami od okien. Brak ruchomych części oznacza cichy system, który nie generuje ruchu powietrza, przyczyniając się do zdrowszego klimatu wnętrza poprzez ograniczenie roznoszenia kurzu, bakterii i zapachów. Specyfikacja produktu Zintegrowane elementy i struktura powierzchni zapewniająca najlepszą wydajność. Promienniki mogą być łączone szeregowo. Uchwyty do łatwego montażu sufitowego w zestawie. Uchwyt do montażu ściennego (EZMVK) dostępny jako wyposażenie dodatkowe. Odporna na korozję obudowa wykonana z ocynkowanych i polakierowanych proszkowo płyt stalowych. Kolor: biały, RAL 9010, NCS 0502-B. Panel grzewczy z naturalnie anodyzowanego aluminium. Praca i oszczędności Promienniki są proste i elastyczne w montażu i wymagają minimum konserwacji. Montaż sufitowy pozostawia wolne ściany i zwiększa bezpieczeństwo. Promienniki oferują natychmiastowe ciepło, pozwalając obniżyć temperaturę pomieszczenia przy zachowaniu komfortu. Wzornictwo Model 00 to promiennik jednopanelowy o nieskomplikowanej, prostej budowie, która doskonale pasuje do opraw oświetleniowych. Wysokość montażu 2,5 4 m Projekt i specyfikacje mogą ulec zmianie bez uprzedzenia

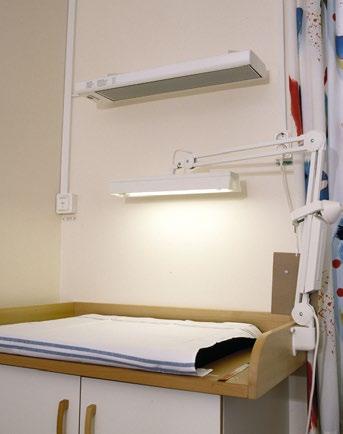

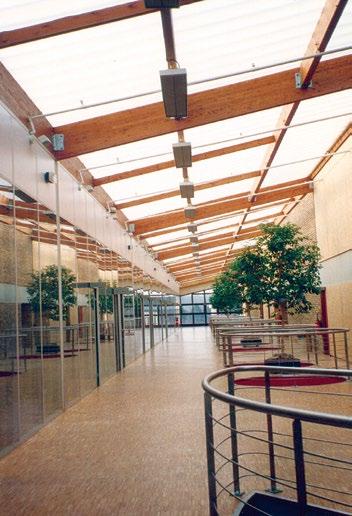

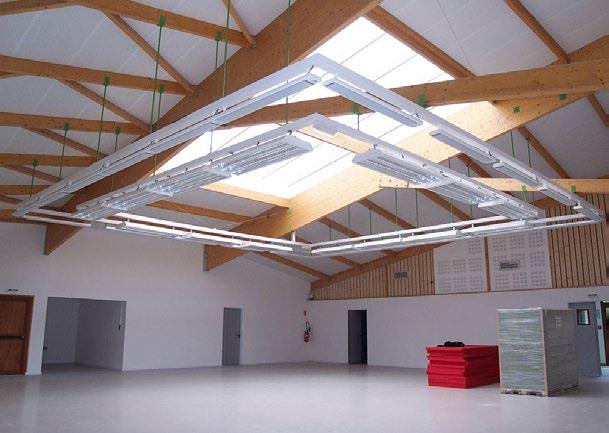

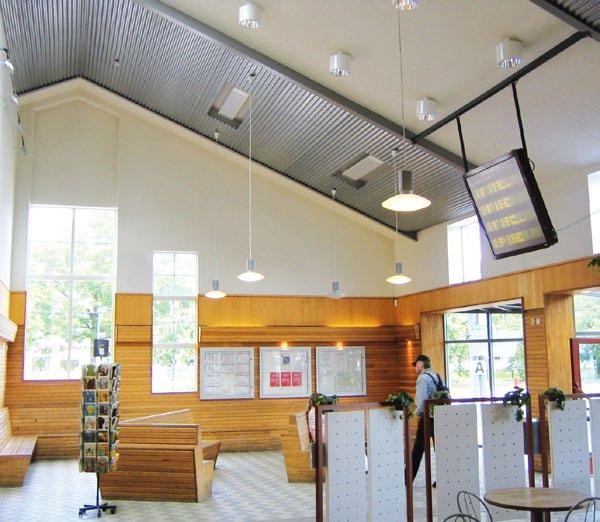

2 Elztrip 00 Ogrzewanie korytarzy może być trudne, ale montowany pod sufitem promiennik 00 dostarcza ciepło tam, gdzie jest potrzebne. Urządzenia 00 zamontowane pod sufitem nie będą szpecić ładnych, pokrytych boazerią ścian. Budynki używane sporadycznie można szybko ogrzać bez wysokiego zużycia energii. Promienniki 00 doskonale komponują się z oświetleniem elektrycznym. Ogrzewanie miejscowe za pomocą 00 jest bezpieczne i higieniczne.

3 Elztrip 00 Dane techniczne Elztrip EZ Typ Moc [W] Napięcie [V] Natężenie [A] Maks. temperatura powierzchni [ C] Wymiary DxWxS Masa [kg] 06N V~ 2, x50x150 3,2 11N V~ 4, x50x150 5,4 15N V~ 6, x50x150 7,0 Stopień ochrony: IP44. Certyfikaty SEMKO i CE. Wymiary L A 06N N N

4 Elztrip 00 Umieszczenie, montaż i instalacja Lokalizacja Aby oszacować w przybliżeniu liczbę promienników wymaganych do pokrycia danej powierzchni, stosuje się wzór: Min. liczba grzejników = Powierzchnia budynków [m 2 ] Wysokość montażu [m] Wysokość montażu [m] Ten wzór umożliwia ogólne obliczenie minimalnej liczby promienników, które pozwolą zapewnić komfort. W celu obliczenia odpowiedniej mocy poszczególnych promienników, należy obliczyć całkowite zapotrzebowanie na ogrzewanie patrz Poradnik techniczny. Planując montaż promienników Elztrip należy pamiętać, że odległość między urządzeniami nie może być większa, niż wysokość między promiennikiem i podłogą, czyli (a) powinno być mniejsze niż (H). Patrz Rys. 1. W rzadko używanych pomieszczeniach wymagania odnośnie komfortu są zwykle niższe, a odległość między promiennikami może być większa. W często używanych pomieszczeniach, odległość między osobą siedzącą i promiennikiem powinna wynosić co najmniej od 1,5 do 2 metrów ( h). Przy spełnieniu tych dwóch warunków, różnica w temperaturze operatywnej nie przekroczy poziomu komfortu top= 5 C. Oznacza to, że różnica między temperaturą rzeczywistą i odczuwalną nie będzie większa, niż 5 C. H Rys. 1: Umieszczenie pionowe. Sufit a Ściana Dh Montaż Promienniki Elztrip 00 montuje się na suficie, na stelażu, na linkach lub podwieszane itp. Promiennik 00 zawsze należy montować poziomo. Minimalna odległość montażowa, patrz Rys. 2. Mocowania sufitowe i wkręty znajdują się w skrzynce rozdzielczej. Uchwyty do montażu ściennego (EZMVK) należy zakupić oddzielnie. Patrz Rys. 3. Przyłącze Model 00 jest przeznaczony do montażu stacjonarnego. Podłączenie oraz podłączenie szeregowe modelu 00 wykonuje się przy użyciu kabla maks. 4x2,5 mm2 z uziemieniem. Min. odległość Sufit A 50 Ściana, długi bok urządzenia B 50 Ściana, krótki bok urządzenia C 50 Materiał łatwopalny D 500 Podłoga E 1800 Rys. 2: Minimalna odległość montażowa. Uchwyt Mocowania Rys. 3: Uchwyty do montażu ściennego EZMVK (wyposażenie dodatkowe).

5 Elztrip 00 Opcje sterowania Regulacja mocy Regulacja bezstopniowa, która precyzyjnie dostosowuje wykorzystanie energii do bieżących potrzeb, zapewniając maksymalne korzyści z ogrzewania promiennikowego. W efekcie otrzymujemy łagodne komfortowe ogrzewanie i niższe koszty energii. ERP, regulator ogrzewania elektrycznego ERPS, regulator ogrzewania elektrycznego (urządzenie podrzędne) Regulacja mocy za pomocą programatora Regulator bezstopniowy szczególnie odpowiedni do ogrzewania miejscowego i strefowego. Ciepło jest regulowane w celu zapewnienia najlepszego komfortu. Wbudowany programator można ustawić na żądany czas. CIRT, bezstopniowa regulacja mocy z programatorem Regulacja za pomocą termostatu Termostat wybiera się odpowiednio do potrzeb i warunków otoczenia. Jeśli obciążenie przekracza ograniczenia termostatów lub jeśli zachodzi konieczność sterowania większymi systemami, można zastosować stycznik. T10S, termostat elektroniczny z ukrytym potencjometrem TKS16, termostat elektroniczny z widocznym potencjometrem, przełącznik 1-biegunowy TD10, termostat z wyświetlaczem cyfrowym KRT1900, termostat pokojowy z kapilarą, IP55 Akcesoria EZMVK, uchwyt montażowy Montaż promiennika 00 na ścianie przedstawia Rys. 3. Sterowanie i inne akcesoria Typ Opis WxSxG ERP Regulator ogrzewania elektrycznego 153x94x43 ERPS Regulator ogrzewania elektrycznego (urządzenie podrzędne) 153x94x43 T10S Termostat elektroniczny 80x80x31 TKS16 Termostat elektroniczny, potencjometr, przełącznik 1-biegunowy 80x80x39 TD10 Termostat elektroniczny, wyświetlacz 80x80x31 KRT1900 Termostat pokojowy z kapilarą, IP55 165x57x60 CIRT Bezstopniowy regulator mocy z programatorem 155x87x43 EZMVK Uchwyt montażowy

6 Elztrip 00 Schematy połączeń 230V ~ Elztrip 00 Regulacja mocy ERP K 1 2 U 3 4 U K G G 230V~ Regulacja za pomocą termostatu 230V~ N P Thermostat Regulacja mocy za pomocą programatora 230V~ Projekt i specyfikacje mogą ulec zmianie bez uprzedzenia.
